FTB-2 и FTB-2 Pro. Руководство пользователя - часть 12
Управление данными
Передача данных по Bluetooth
Для передачи данных по Bluetooth выполните следующие
действия.
1. Соедините компьютер со своим устройством следующим образом.
1a. На устройстве от правой стороны экрана выполните прокрутку
влево, чтобы открыть панель чудо-кнопок.
1b. Коснитесь пункта Параметры > Изменение параметров
компьютера.
167
Управление данными
Передача данных по Bluetooth
1c. В FTB-2 Pro коснитесь пункта ПК и устройства.
В FTB-2 коснитесь пункта Устройства.
FTB-2 Pro
FTB-2
168
Управление данными
Передача данных по Bluetooth
1d. В FTB-2 Pro коснитесь Bluetooth.
В FTB-2 коснитесь Добавить устройство.
FTB-2 Pro
FTB-2
169
Управление данными
Передача данных по Bluetooth
1e. В списке устройств Bluetooth коснитесь пункта,
соответствующего компьютеру, на который требуется передать
файлы.
1f. В FTB-2 Pro Соединить. В FTB-2 приложение попытается
установить соединение автоматически.
Примечание:Если компьютер или устройство, которые вы хотите выбрать, уже
имеет пару, то сначала нужно убрать связь с помощью кнопки Удалить
устройство. В FTB-2 сначала нужно нажать
, чтобы увидеть кнопку
Удалить устройство.
Примечание:В зависимости от используемого компьютера приложение либо
предоставит вам ключ доступа, либо запросит подтверждение, что
отображаемый ключ доступа совпадает с тем, который используется на
компьютере.
1g. При необходимости запишите полученный ключ доступа.
170
Управление данными
Передача данных по Bluetooth
1h. Получив на компьютере запрос от приложения, щелкните
значок Bluetooth (на панели задач), чтобы открыть мастер, с
помощью которого можно добавить устройство с поддержкой
Bluetooth.
1i. Следуйте инструкциям на экране. Введите ключ доступа,
записанный ранее, или же подтвердите соответствие между
двумя ключами доступа.
2. Переместите файлы следующим образом.

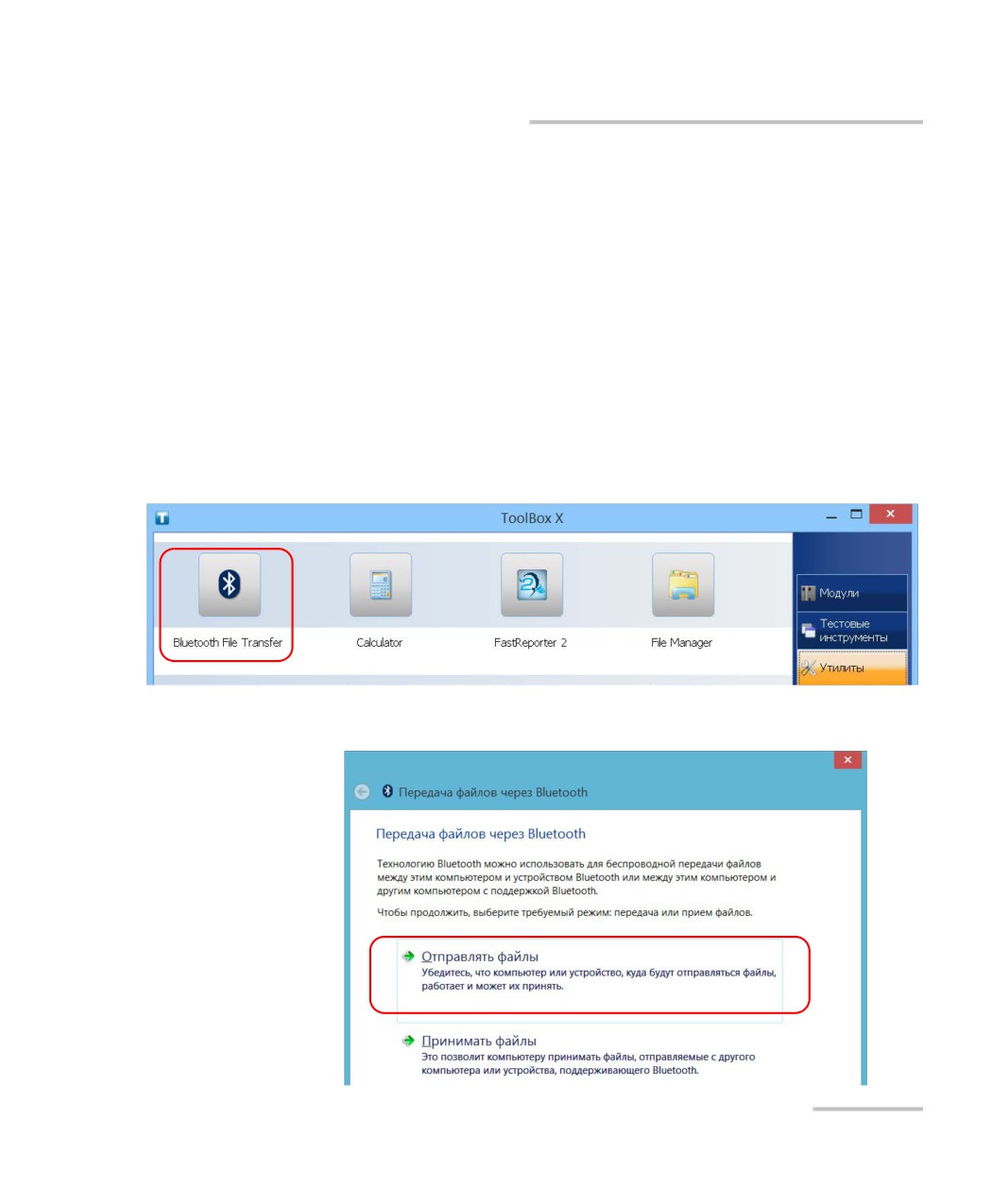

2a. В главном окне нажмите кнопку Утилиты.
2b. Нажмите Bluetooth File Transfer (Передача файлов по
Bluetooth).
2c. Выберите Отправить файлы.
171
Управление данными
Передача данных по Bluetooth

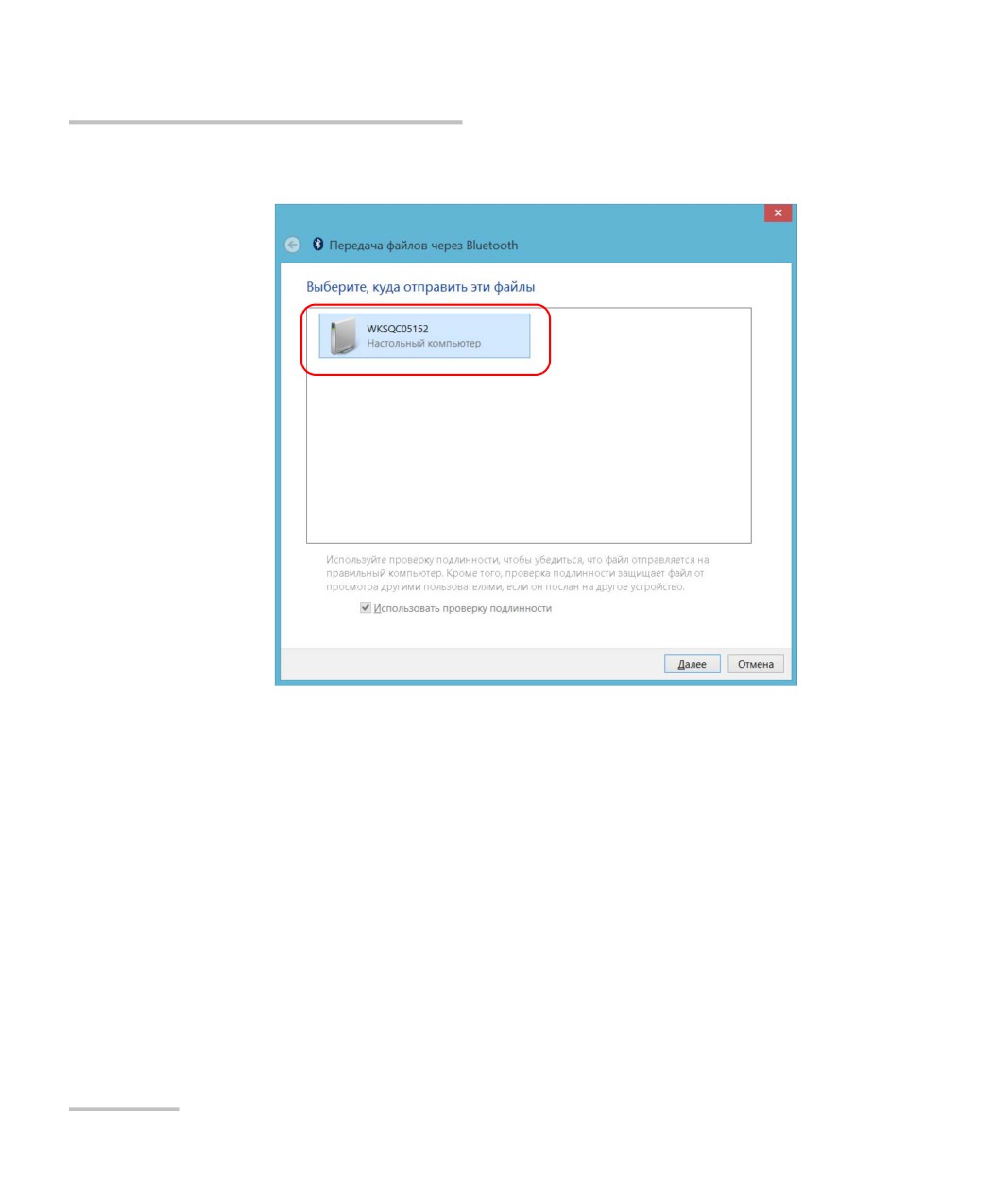

2d. Выберите желаемый компьютер, после чего нажмите Далее.
172
Управление данными
Передача данных по Bluetooth

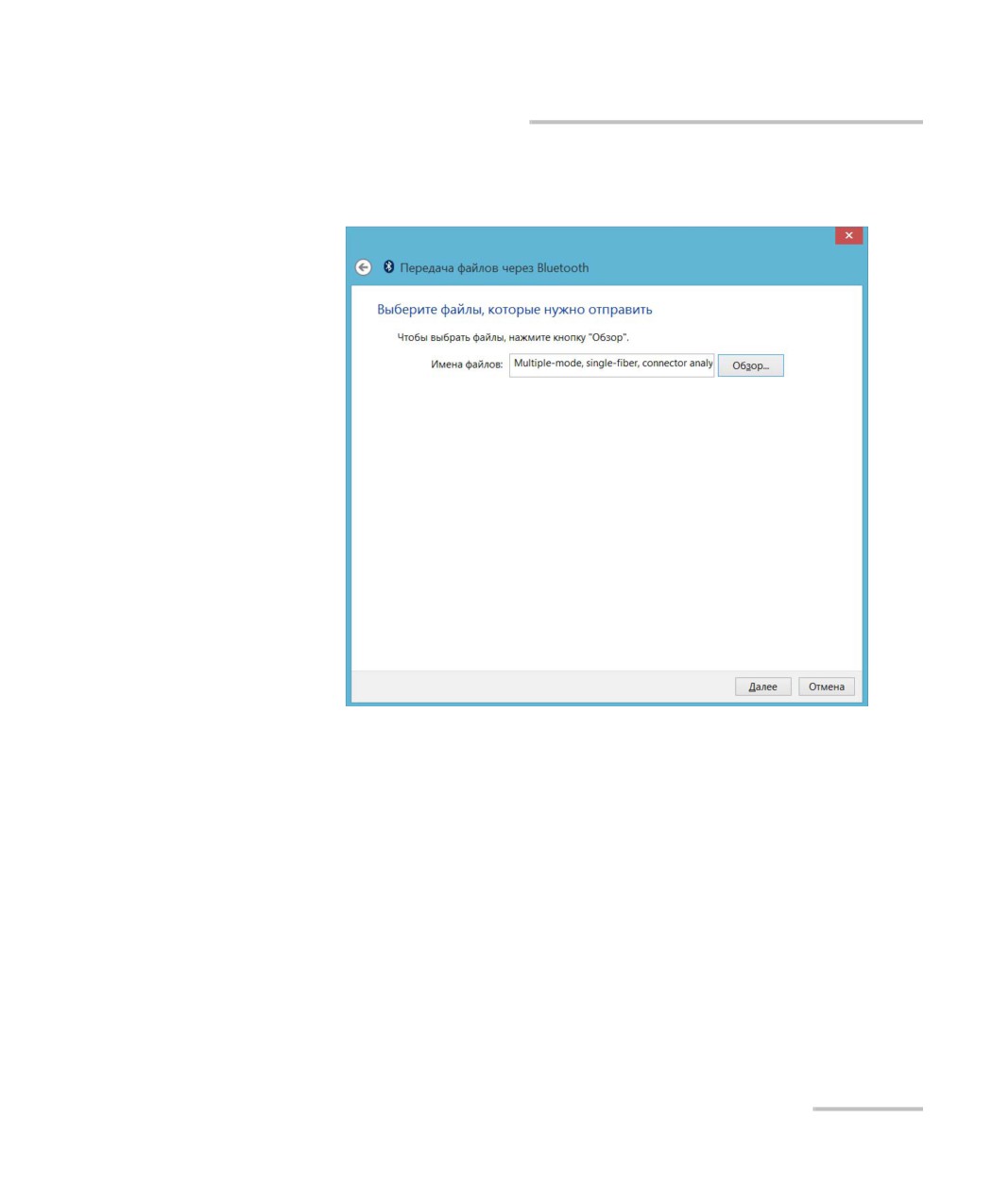

2e. Нажмите кнопку Обзор, чтобы выбрать файлы для передачи,
а затем нажмите Далее.
2f. По завершении передачи нажмите Готово.
173
Управление данными
Подключение к беспроводной сети
Подключение к беспроводной сети
Если вы приобрели функции Wi-Fi и Bluetooth, то можете подключиться
к беспроводной сети, чтобы пользоваться всеми доступными в ней
ресурсами. Можно передавать данные так же, как в сети Ethernet. По
умолчанию внутренний модуль беспроводной связи включен, но не
подключен к сети.
Если устройство Wi-Fi было отключено, то его необходимо включить до
подключения к беспроводной сети (см. раздел «Включение или
отключение беспроводной связи» на стр. 187).
Примечание:Для экономии энергии рекомендуется выключать устройство Wi-Fi,
если оно работает от батарей и в его использовании нет
необходимости.
Для подключения к беспроводной сети выполните следующие
действия.
1. От правой стороны экрана выполните прокрутку влево, чтобы
открыть панель чудо-кнопок.
2. Выберите Параметры и затем нажмите значок
174
Управление данными
Подключение к беспроводной сети
3. Коснитесь пункта, соответствующего беспроводной сети, к которой
требуется подключиться.
4. Нажмите Подключиться.
5. Если сеть защищена ключом (паролем) безопасности, введите его в
соответствующее поле и нажмите кнопку Далее.
6. Следуйте инструкциям на экране.
Примечание:Поскольку все сети различны, вам может потребоваться настроить
другие параметры, прежде чем передача данных через Wi-Fi станет
возможна. Для получения сведений о конфигурации вашей сети
обратитесь к администратору сети.
Как только соединение будет установлено, вы можете начать работу с
выбранной беспроводной сетью. После завершения работы в списке
Сети коснитесь пункта Отключить, чтобы отключить беспроводное
соединение.
175
Управление данными
Использование USB с адаптером RS-232
Использование USB с адаптером RS-232
Если вам нужно передать данные между своим устройством и
устройством, оснащенным только портами RS-232
(последовательные), то вам понадобится адаптер USB/RS-232
(продается компанией EXFO).
После обнаружения адаптера устройство назначает номер COM-порта
(на некоторых адаптерах значения начинаются не с COM 1). Этот
номер COM-порта сохранится в памяти, даже если устройство будет
отключено. Это означает, что при следующем подключении данного
адаптера к любому из USB-портов устройство узнает его и
идентифицирует с сохраненным номером COM-порта.
Связь между вашим и другим устройством устанавливается с помощью
приложения PuTTY.
176
Управление данными
Использование USB с адаптером RS-232
Чтобы использовать адаптер USB/RS-232, выполните следующие
действия.
1. Включите свое и последовательное устройство.
2. Подключитесь, как показано на рисунке. USB-кабель адаптера
можно подключить к любому из USB-портов.
Последовательный
кабель
Последоват
USB-кабель
ельное
адаптер
устройство
USB/RS-232
FTB-2 или
FTB-2 Pro
Примечание:Если вы работаете на компьютере (без USB-портов), то рекомендуем
использовать нуль-модемный последовательный кабель в качестве
«удлинительного кабеля» между устройством и адаптером
USB/RS-232.
Адаптер будет обнаружен на вашем устройстве автоматически.
177
Управление данными
Использование USB с адаптером RS-232
3. На своем устройстве вы можете получить COM-порт адаптера
следующим образом.

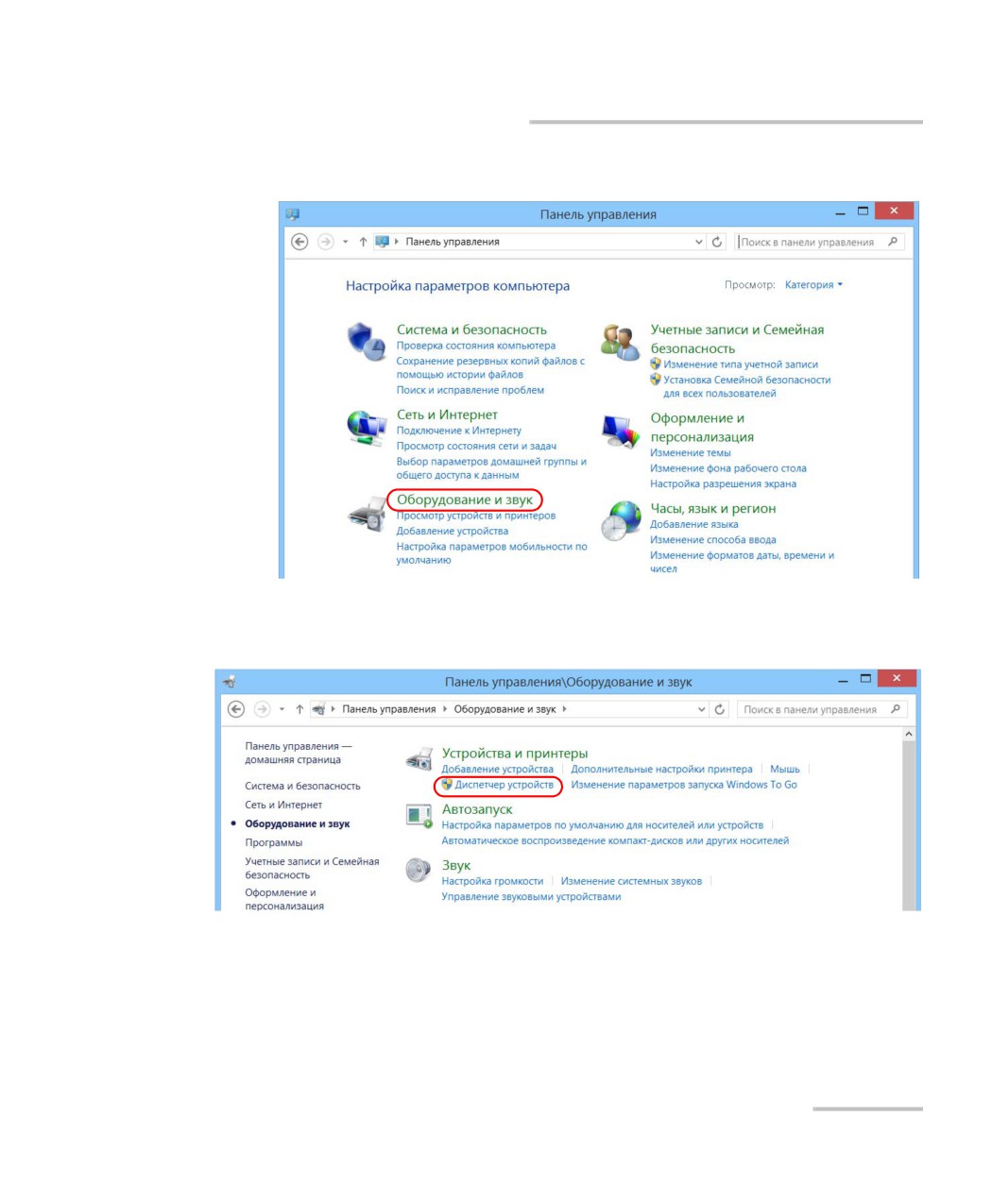

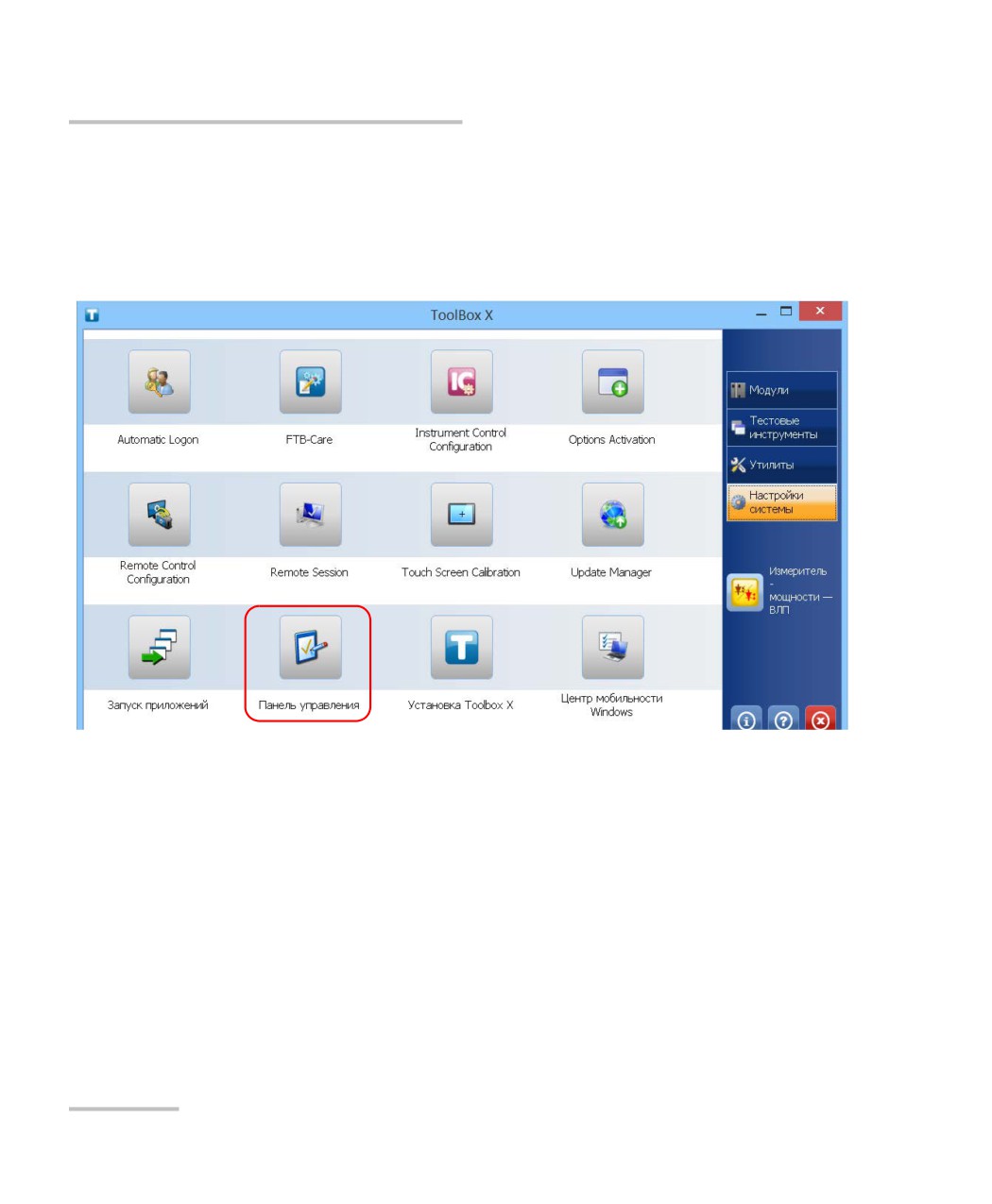

3a. В главном окне нажмите кнопку Настройки системы.
3b. Коснитесь пункта Панель управления.
178
Управление данными
Использование USB с адаптером RS-232
3c. Нажмите Оборудование и звук.
3d. Под пунктом Устройства и принтеры коснитесь пункта
Диспетчер устройств.
179
Управление данными
Использование USB с адаптером RS-232

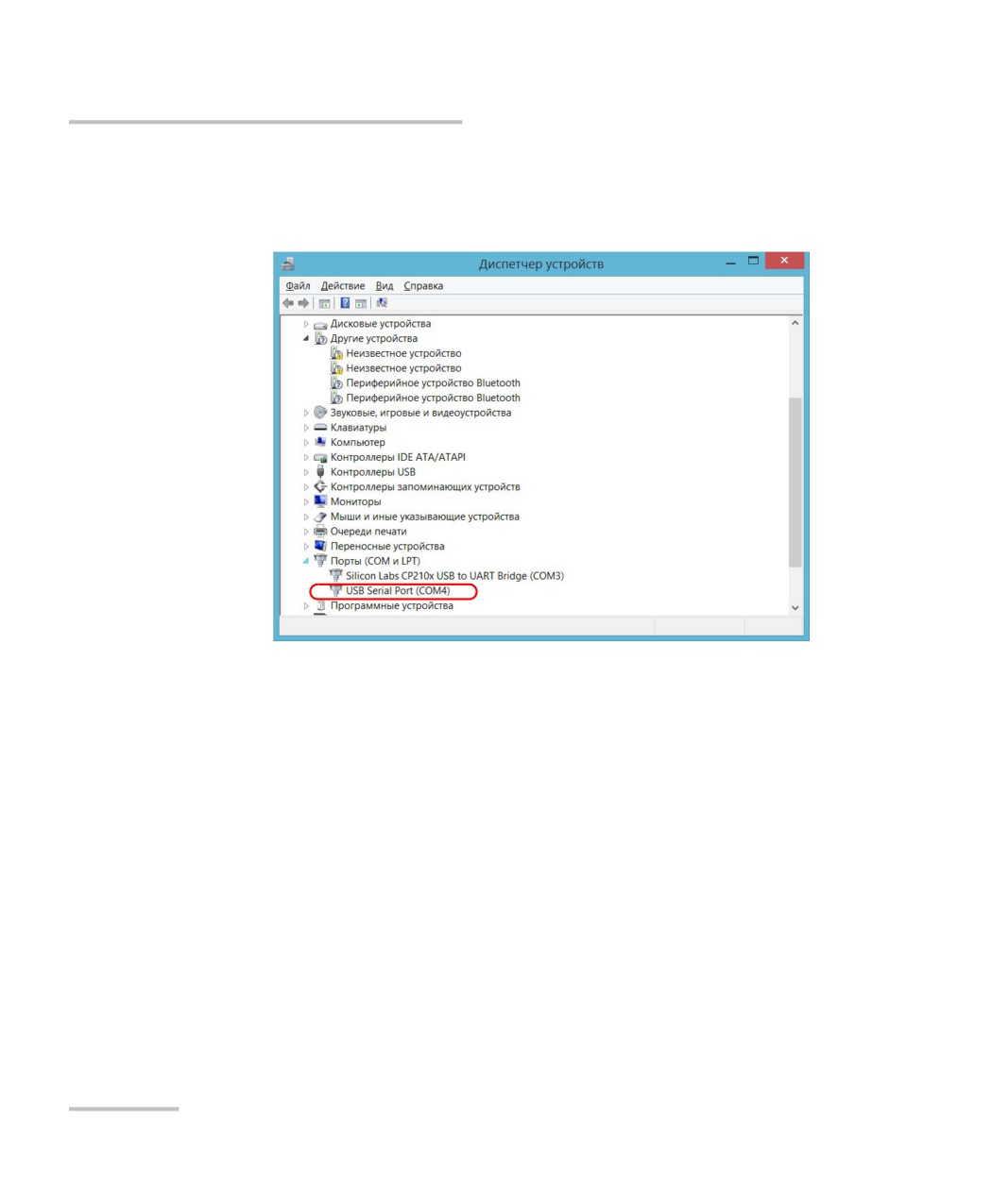

3e. Разверните список Порты (COM и LPT), чтобы получить
номер COM-порта, назначенный адаптеру (Последовательный
USB-порт) и запишите его.
3f. Закройте Диспетчер устройств.
180
Управление данными
Использование USB с адаптером RS-232

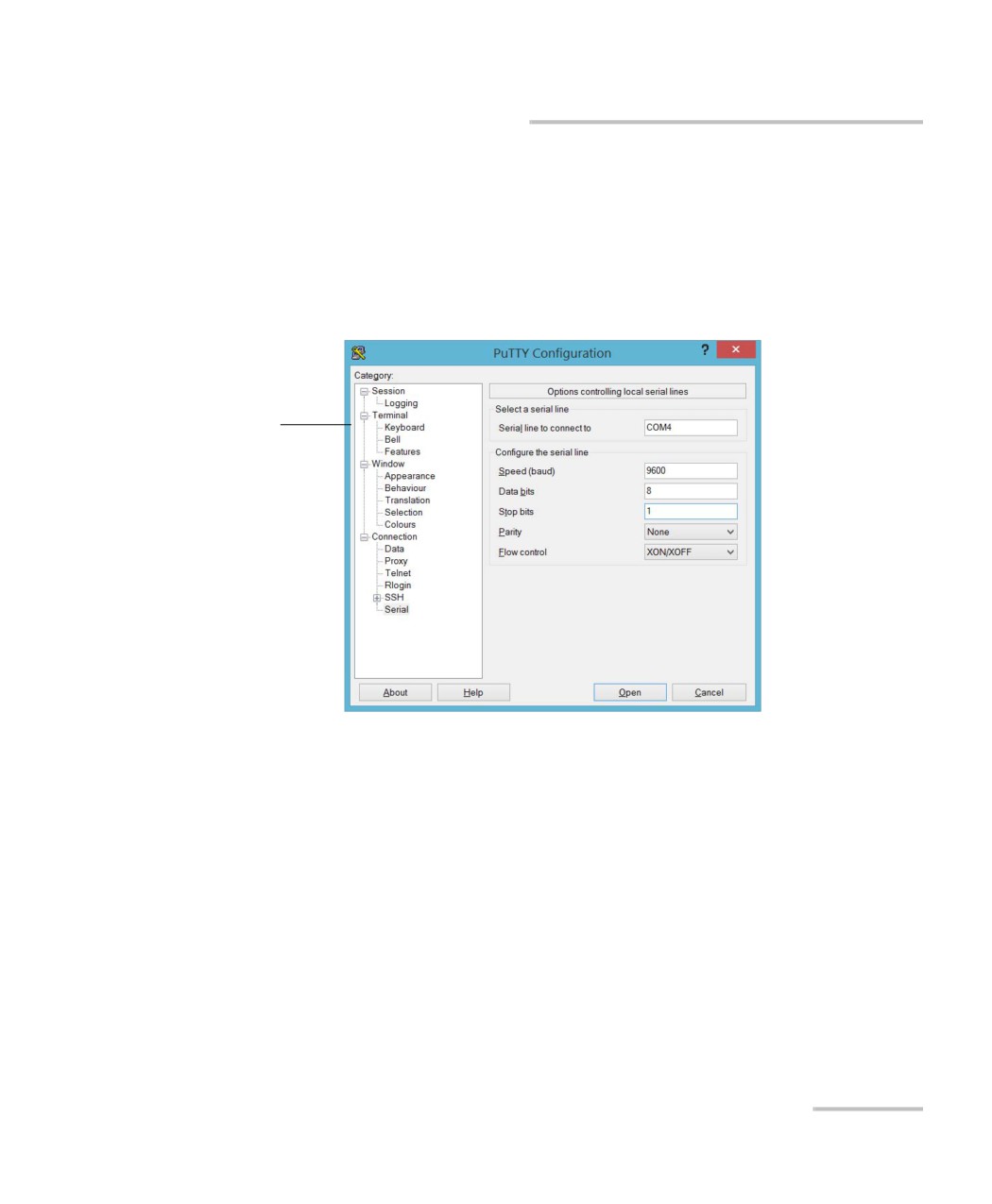

4. На своем устройстве настройте параметры передачи данных
следующим образом.
4a. В главном окне нажмите кнопку Утилиты.
4b. Коснитесь пункта PuTTY.
4c. Настройте параметры.
Древовидн
ое меню
Из древовидного меню выберите Подключение >
Последовательный и соответствующим образом настройте
параметры. Убедитесь, что указанный вами COM-порт
соответствует тому, который вы записали на шаге 3e.
Если вы хотите видеть символы, вводимые на экране, то в
древовидном меню выберите Terminal (Терминал). Под
пунктом Local echo (Локальный эхо-контроль) установите
значение Force on (Принудительно).
В древовидном меню выберите Session (Сеанс). Выберите
Serial (Последовательный). Номер COM-порта и скорость
должны соответствовать введенным ранее параметрам.
181
Управление данными
Использование USB с адаптером RS-232
4d. Коснитесь пункта Open (Открыть). Теперь устройство готово
получать или отправлять данные.
5. На устройстве настройте параметры передачи данных.
ВАЖНО!
Чтобы успешно установить связь между устройствами,
необходимо настроить следующие параметры со значениями,
указанными в вашем устройстве:
Скорость
Информационные биты
Стоповый бит
Четность
Управление обменом данными
Примечание:Возможно, на устройствах будут установлены разные номера
COM-порта.
6. Установите связь между устройствами с помощью желаемого
инструмента (PuTTY, HyperTerminal и др.).
182
