FTB-2 и FTB-2 Pro. Руководство пользователя - часть 11

Работа с устройством

Управление Избранным

Чтобы экспортировать список Избранного, выполните следующие

действия:

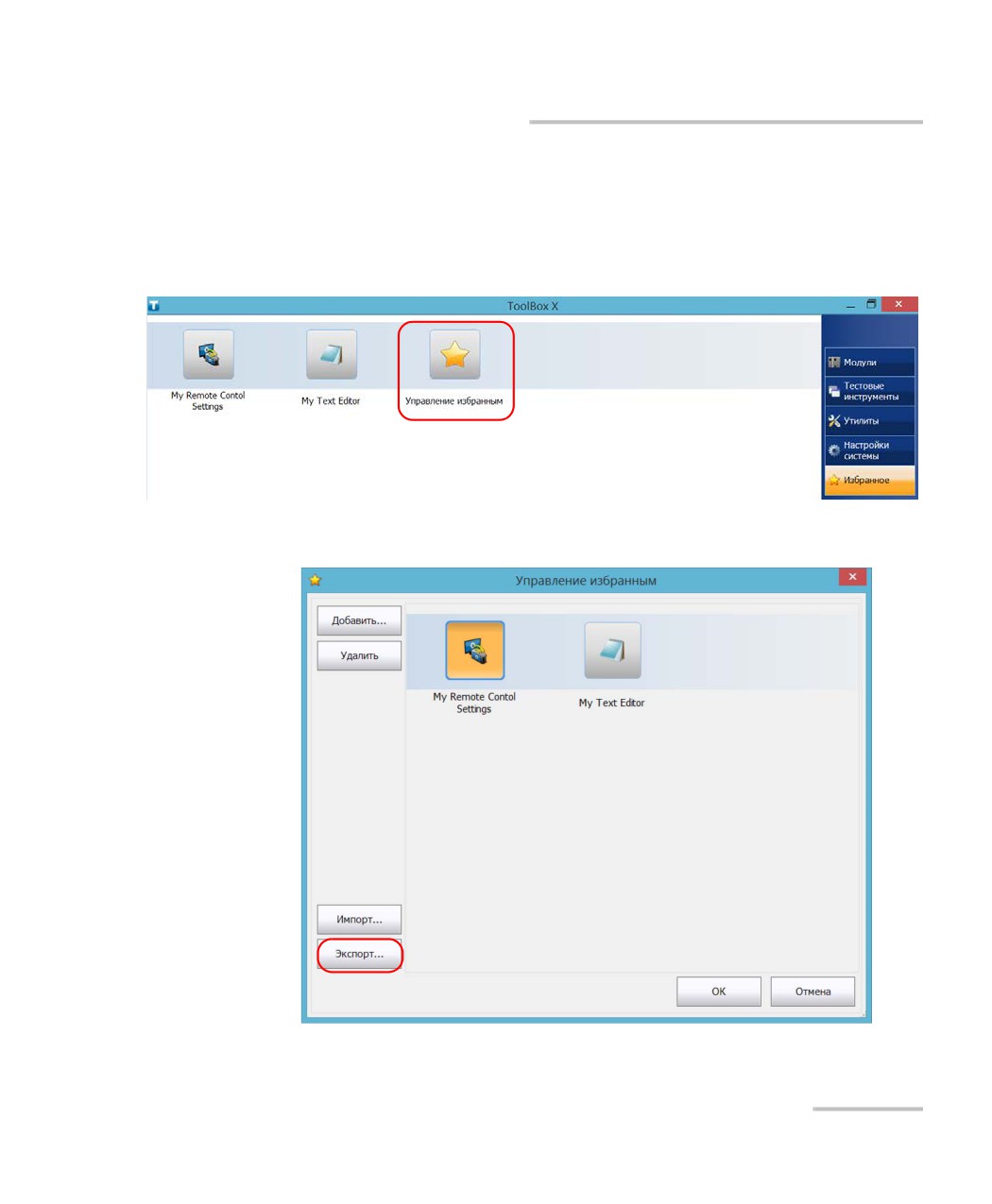

1. В главном окне нажмите кнопку Избранное.

2. Коснитесь пункта Управление избранным.

3. Коснитесь пункта Экспортировать.

151

Работа с устройством

Управление Избранным

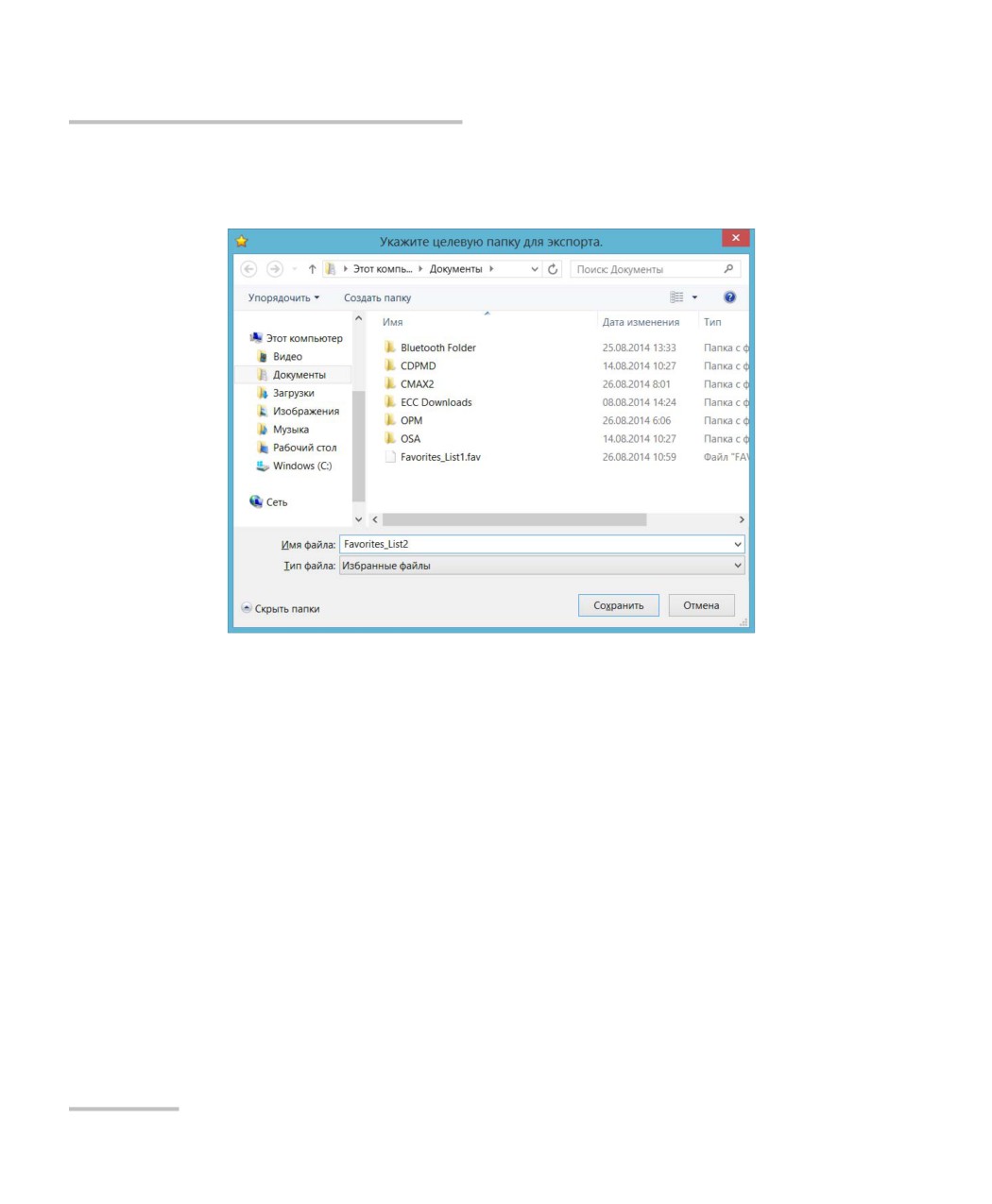

4. Выберите местоположение и введите имя нового списка

Избранного.

5. Нажмите Сохранить.

6. Коснитесь пункта OK, чтобы применить внесенные изменения и

закрыть окно.

152

Работа с устройством

Управление Избранным

Чтобы импортировать список Избранного, выполните следующие

действия:

1. В главном окне нажмите кнопку Избранное.

2. Коснитесь пункта Управление избранным.

3. Коснитесь пункта Импортировать.

153

Работа с устройством

Управление Избранным

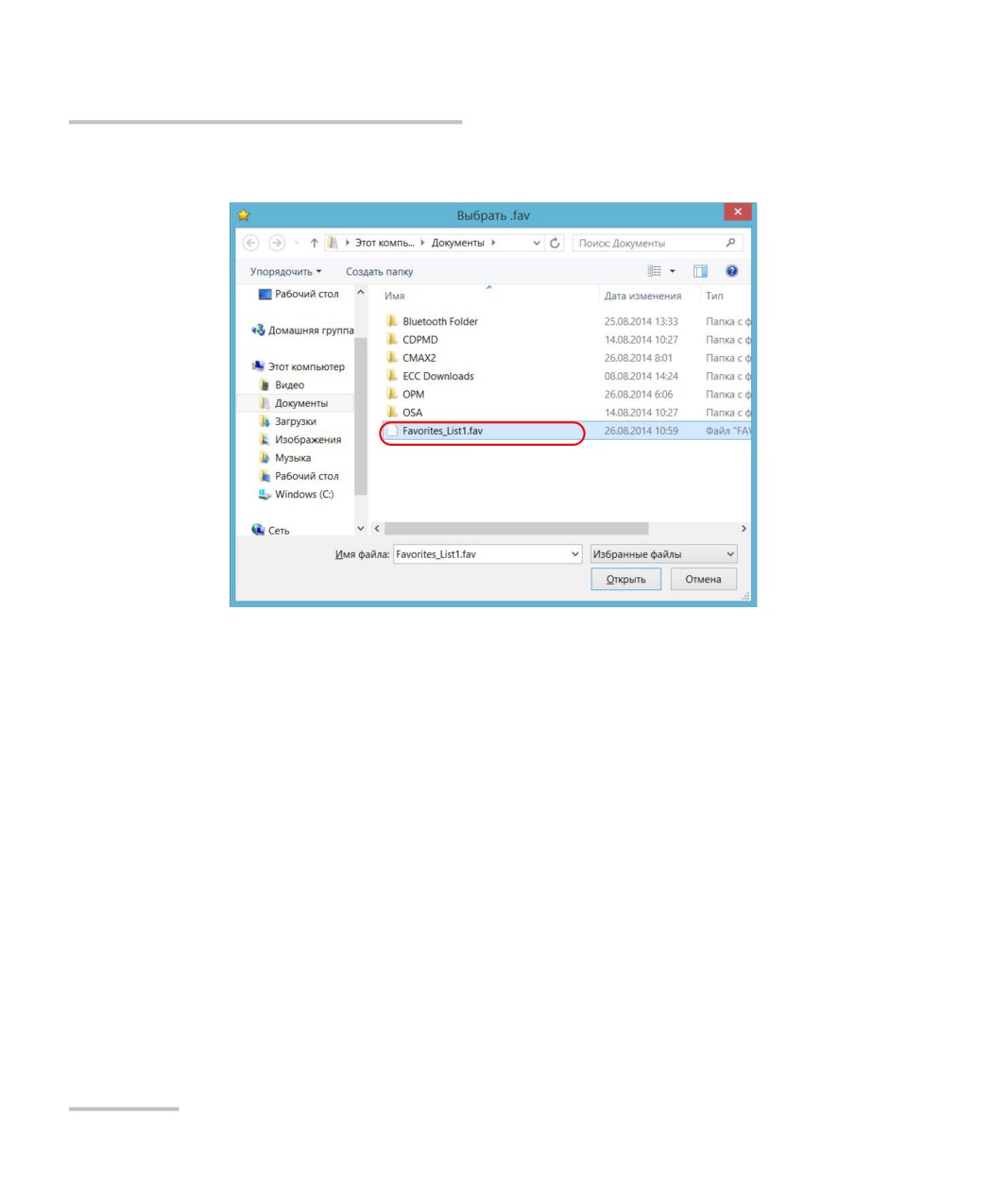

4. Выберите нужный список Избранного.

5. Коснитесь пункта Открыть.

6. Коснитесь пункта OK, чтобы применить внесенные изменения и

закрыть окно.

154

Работа с устройством

Использование калькулятора

Можно использовать калькулятор Microsoft непосредственно на вашем

устройстве.

Чтобы использовать калькулятор, выполните следующие

действия.

1. В главном окне нажмите кнопку Утилиты.

2. Нажмите Calculator (Калькулятор).

Использование текстового редактора

Можно использовать «Блокнот» Microsoft непосредственно на вашем

устройстве.

Чтобы использовать текстовый редактор, выполните следующие

действия.

1. В главном окне нажмите кнопку Утилиты.

2. Нажмите Notepad (Блокнот).

155

Работа с устройством

Доступ к другим программным средствам

Устройство поставляется с различными программными средствами, с

помощью которых можно эффективнее анализировать данные или

управлять ими.

Кроме того, вы можете воспользоваться бесплатными программами,

например Wireshark, для поиска и устранения неполадок в работе сети.

Дополнительные сведения см. в интерактивной справке (при наличии),

поставляемой с соответствующими инструментами.

Запуск приложений

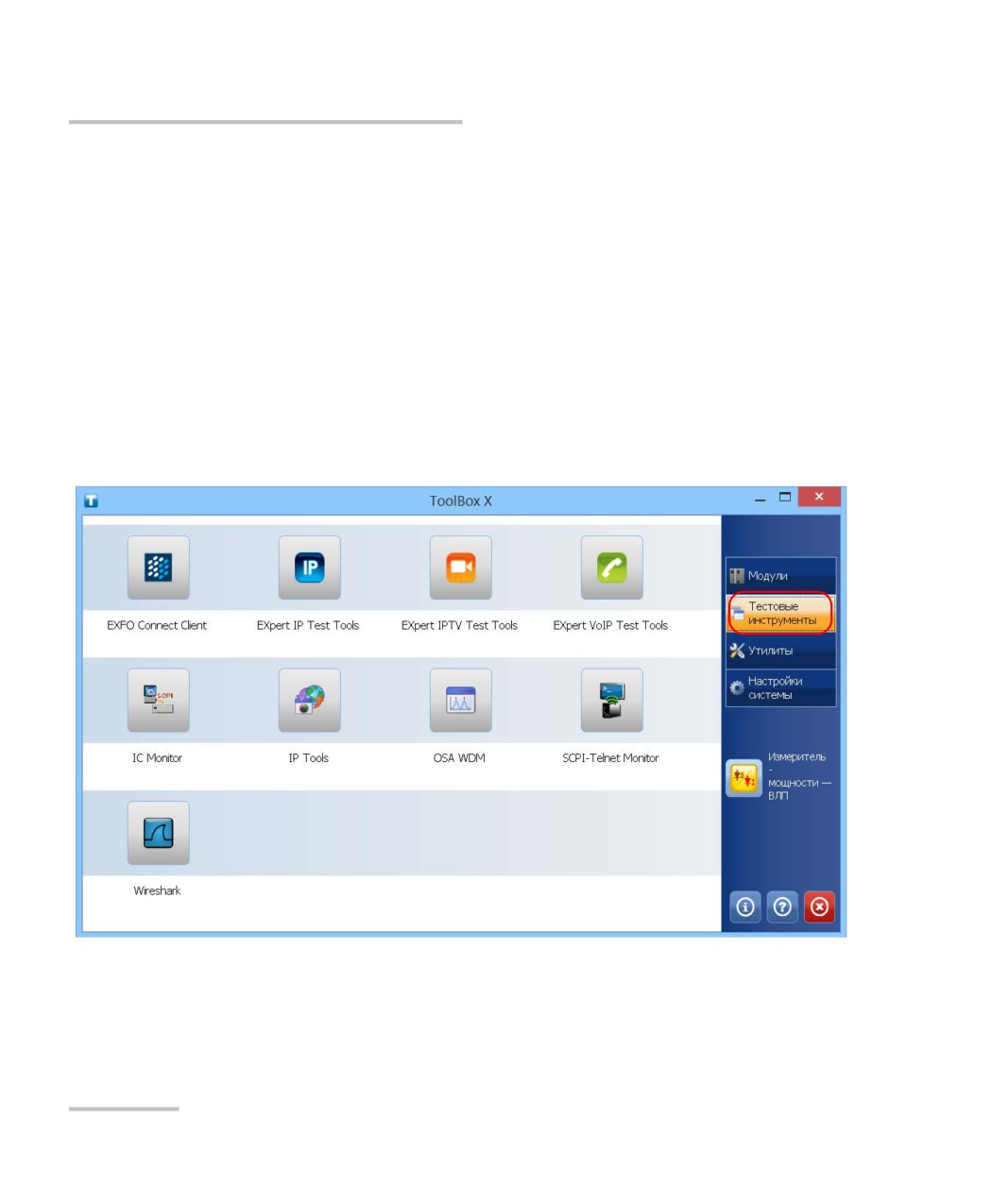

1. В главном окне нажмите кнопку Тестовые инструменты.

2. Коснитесь значка, соответствующего приложению, которое

необходимо запустить.

156

Использование

дополнительного

встраиваемого измерителя

мощности и дефектоскопа

Устройство FTB-2 и FTB-2 Pro может быть оснащено оптическим

измерителем мощности и дефектоскопом (VFL).

С помощью измерителя мощности можно измерить абсолютную

мощность (дБм или Вт) или вносимые потери (дБ). Измеритель

мощности может обнаруживать модулированные сигналы (1 кГц, 2 кГц

и 270 Гц) С помощью дефектоскопа можно идентифицировать или

осмотреть волокна. Более подробная информация по использованию

измерителя мощности или дефектоскопа представлена в

интерактивной справке для измерителя мощности.

ВАЖНО!

При необходимости выполнить измерения на очень малом

уровне мощности убедитесь в том, что созданы оптимальные

условия испытаний для получения наилучших результатов

(например, не используйте дефектоскоп и проверьте, чтобы

другие модули платформы не выполняли измерений, их

внутренние части не находились в движении и т. д.).

157

Использование дополнительного встраиваемого измерителя мощности и

Для получения доступа к встраиваемому измерителю мощности

или дефектоскопу выполните следующие действия:

В главном окне выберите Измеритель мощности — ВЛП.

Примечание:Кнопка Измеритель мощности — ВЛП отображается, только если

устройство оснащено измерителем мощности и дефектоскопом.

Примечание:Чтобы открыть интерактивную справку об измерителе мощности и

дефектоскопе, нажмите кнопку

в приложении измерителя

мощности.

158

Проверка волокон с помощью

датчика

Датчик проверки волокон (FIP) используется для поиска грязных или

поврежденных соединителей посредством отображения увеличенного

вида поверхности соединителя. Вы можете подключить FIP к своему

устройству, чтобы просмотреть торец волокна.

ВАЖНО!

Ваше устройство поддерживает только датчики серии FIP-400B.

Проверка волокон осуществляется с помощью приложения

ConnectorMax2. Для получения дополнительных сведений обратитесь в

интерактивную справку ConnectorMax2.

Чтобы проверить волокна с помощью датчика, выполните

следующие действия:

1. Подключите датчик к одному из USB-портов вашего устройства (на

правой или верхней панели).

2. В ToolBox X нажмите кнопку ConnectorMax2, чтобы открыть

приложение.

Примечание:Чтобы открыть интерактивную справку, нажмите кнопку

приложении ConnectorMax2.

159

Управление данными

Можно копировать, переименовывать, удалять файлы и папки

непосредственно с вашего устройства.

Можно передавать файлы с вашего устройства на ключ-накопитель

USB или компьютер. Также можно передавать данные с накопительных

устройств или компьютера на ваше устройство.

Ваше устройство оснащено следующими портами и устройствами для

передачи данных.

 Два порта USB 2.0 и один порт USB 3.0 для подключения

ключа-накопителя.

 Разъем Ethernet для подключения к сети (для передачи с помощью

VNC или удаленного рабочего стола см. раздел «Удаленное

управление устройством» на стр. 201).

 Внутренний модуль Wi-Fi и Bluetooth (дополнительное

оборудование) для подключения к беспроводной сети или передачи

данных через Bluetooth.

161

Управление данными

Просмотр дискового пространства и управление файлами

Просмотр дискового пространства и

управление файлами

Для более легкого управления данными, хранящимися на устройстве,

имеется возможность просмотра свободного дискового пространства.

Также можно копировать, перемещать, переименовывать и удалять

файлы и папки непосредственно на устройстве.

Для просмотра свободного дискового пространства и управления

файлами и папками выполните следующие действия.

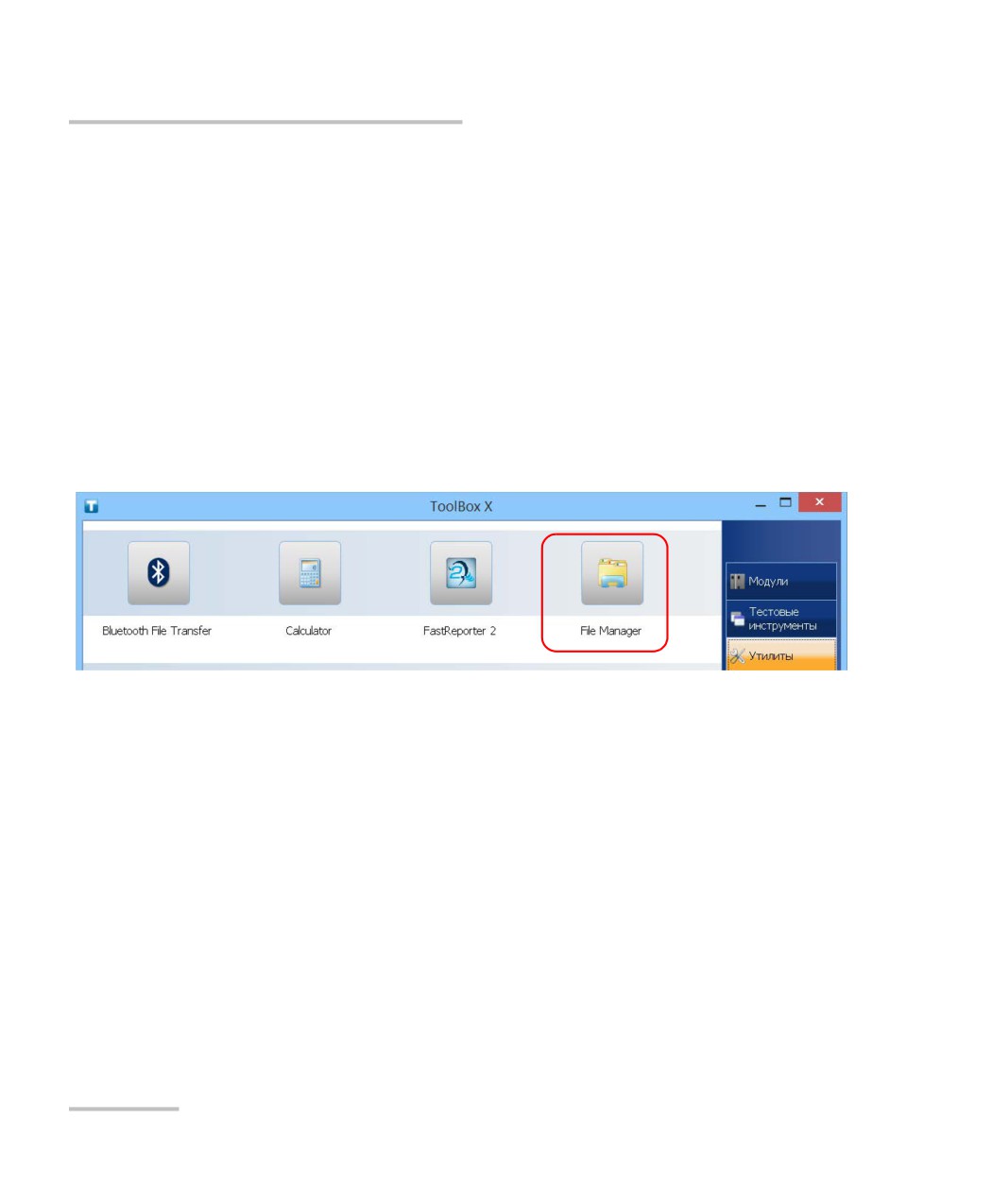

1. В главном окне нажмите кнопку Утилиты.

2. Коснитесь пункта File Manager (Диспетчер файлов).

162

Управление данными

Просмотр дискового пространства и управление файлами

Отобразится обозреватель файлов.

Примечание:Свободное дисковое пространство также можно увидеть на вкладке

Платформа (коснитесь

в правом нижнем углу главного окна).

163

Управление данными

Передача данных по Bluetooth

Если вы приобрели функции Wi-Fi и Bluetooth, то можете передавать

данные между своим устройством и компьютером (или другим

устройством, например, смартфоном) с помощью технологии Bluetooth.

Во всех случаях следует убедиться, что компьютер или иное

устройство поддерживает Bluetooth и правильно настроено.

Примечание:Некоторые совместимые с Bluetooth устройства позволяют передавать

данные только между устройствами одного изготовителя. В этом

случае вам нужно использовать другой тип устройства или

стандартный компьютер для передачи данных с вашего устройства.

Ваше устройство должно располагаться в радиусе 10 метров от

компьютера (ограничение Bluetooth-устройств класса 2).

Поскольку скорость передачи ограничена для больших файлов (свыше

1 ГБ), при необходимости передать файлы такого размера лучше

воспользоваться ключом USB или подключением к сети Wi-Fi или

Ethernet.

ВАЖНО!

В зависимости от операционной системы, под управлением

которой работает ваш компьютер или смартфон, может быть

возможной только передача данных, защищенная паролем.

Описанная далее процедура объясняет, как передавать данные с

вашего устройства на компьютер.

Примечание:При передаче файлов с компьютера на устройство файлы

автоматически записываются в папку Этот

компьютер\Документы\Bluetooth Folder на устройстве.

164

Управление данными

Передача данных по Bluetooth

Для настройки устройства и компьютера для передачи данных

выполните следующие действия.

1. Настройте ваше устройство следующим образом.

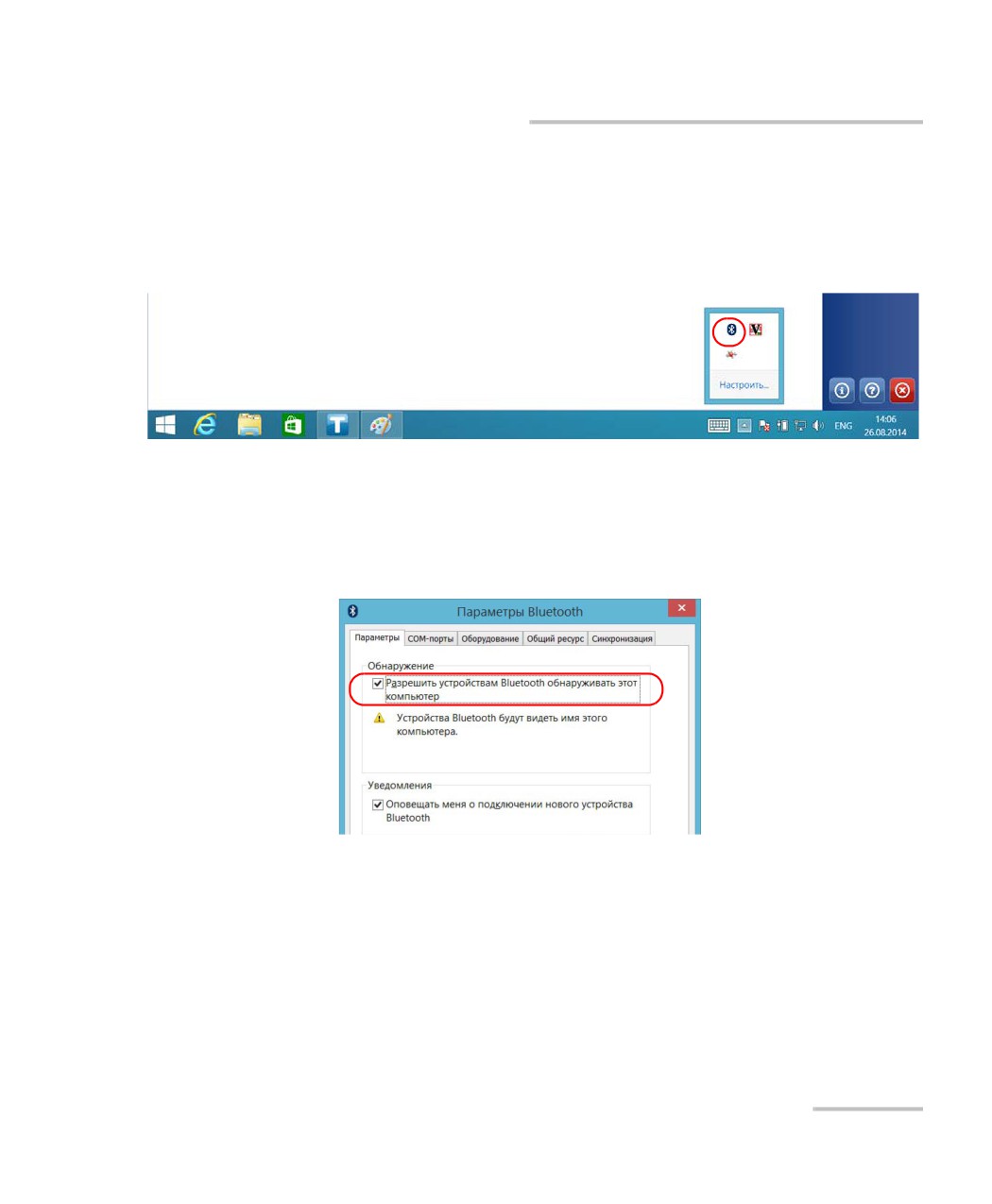

1a. В области уведомлений коснитесь значка Bluetooth.

1b. Коснитесь пункта Открыть параметры.

1c. На вкладке Параметры в разделе Обнаружение установите

флажок Разрешить устройствам Bluetooth обнаруживать

этот компьютер.

165

Управление данными

Передача данных по Bluetooth

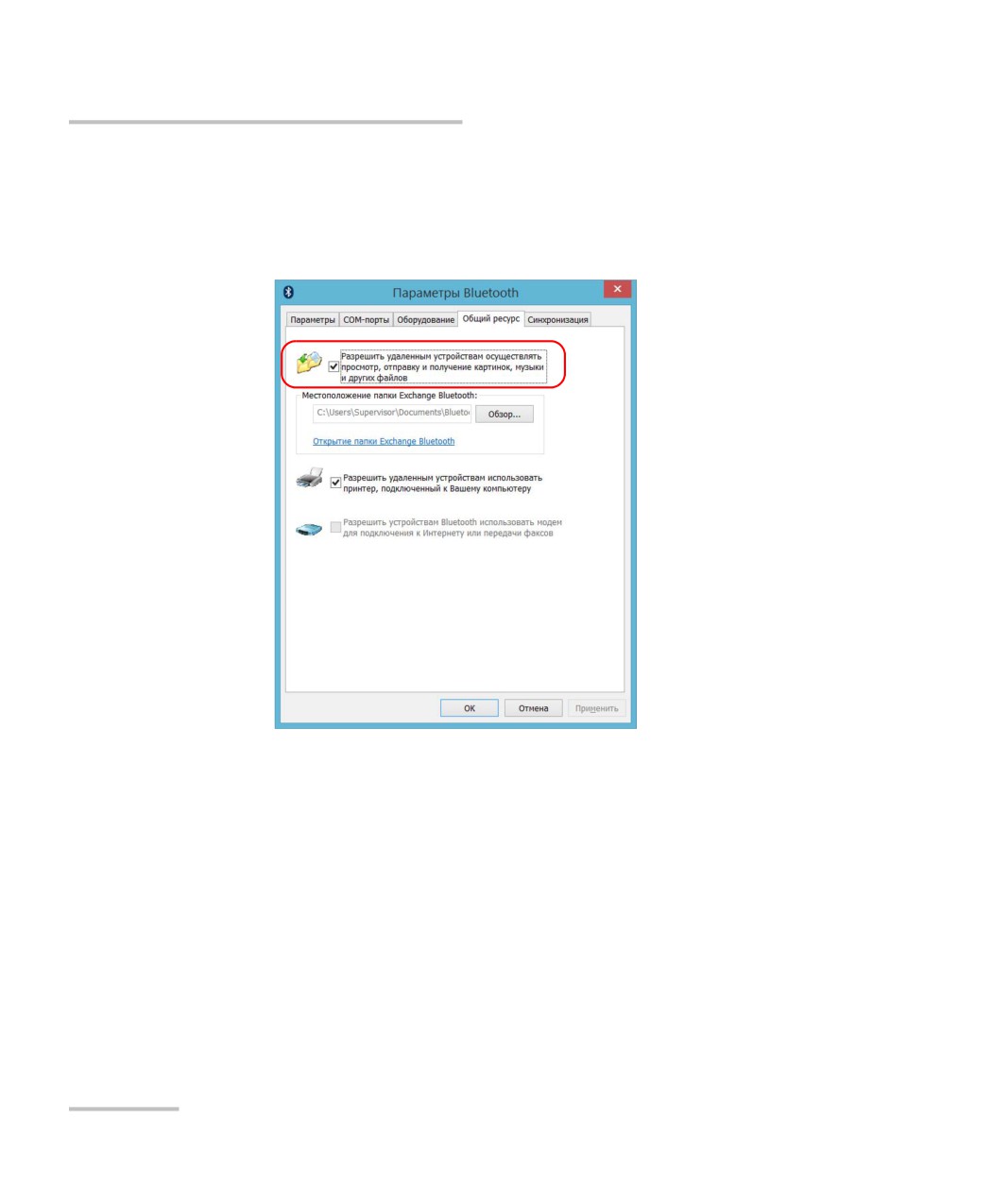

1d. На вкладке Общий ресурс должен быть установлен флажок

Разрешить удаленным устройствам осуществлять

просмотр, отправку и получение картинок, музыки и

других файлов.

1e. Нажмите кнопку ОК для подтверждения.

2. Настройте компьютер следующим образом.

2a. В области уведомлений щелкните значок Bluetooth.

2b. Выберите пункт Открыть параметры.

2c. Убедитесь, что задан параметр, позволяющий устройствам

Bluetooth обнаруживать компьютер.

2d. Щелкните OK для подтверждения.

166
