FTB-2 и FTB-2 Pro. Руководство пользователя - часть 4

Начало работы с устройством

Установка и удаление адаптеров модулей FTB

Удаление адаптеров модулей FTB:

1. Ослабьте стопорный винт, открутив его отверткой против часовой

стрелки. Это невыпадающий винт, поэтому его невозможно извлечь

полностью.

Поверните стопорный

винт против часовой

стрелки

Начало работы с устройством

Установка и удаление адаптеров модулей FTB

2. Поместите пальцы под выступающую кромку адаптера и вытащите

адаптер из устройства.

Выступающая

кромка

3. При необходимости повторите предыдущие шаги со вторым

адаптером.

Теперь можно использовать модули FTBx.

Начало работы с устройством

Вставка и извлечение тестовых модулей

ПРЕДОСТЕРЕЖЕНИЕ!

Никогда не вставляйте или не извлекайте модуль, если

устройство FTB-2 или FTB-2 Pro включены. Это приведет

немедленному и необратимому повреждению как модуля, так и

устройства.

ПРЕДОСТЕРЕЖЕНИЕ!

Устройство совместимо с некоторыми модулями FTBx и

некоторыми модулями FTB. Чтобы ознакомиться с перечнем

поддерживаемых модулей, смотрите технические

характеристики устройства. Чтобы избежать повреждения

устройства, используйте его только с модулями,

утвержденными EXFO.

ВАЖНО!

Можно вставлять в устройство модули FTBx, модули FTB или их

сочетание. Однако для работы с модулями FTB сначала

необходимо установить адаптеры модулей. Перед

использованием модулей FTBx необходимо удалить адаптеры.

Сведения об установке и удалении адаптеров модулей см. в

соответствующем разделе данной документации.

Чтобы вставить модуль в FTB-2 или FTB-2 Pro:

1. Выключите устройство (требуется именно выключение, а не режим

гибернации или спящий режим).

2. Установите устройство таким образом, чтобы его правая панель

была направлена к вам.

Начало работы с устройством

Вставка и извлечение тестовых модулей

3. Возьмите модуль и установите его таким образом, чтобы штыри

соединителя находились сзади, как объяснено и указано ниже.

Идентификационная наклейка должна находиться справа, а

выступающие края — слева. При использовании модулей FTB

убедитесь, что отверстие стопорного винта находится над штырями

соединителя.

Правая панель

Адаптер для

модулей FTB

Отсеки для модулей

FTB и FTBx

Модуль FTBx

Модуль FTB

Штыри соединителя сзади

Отверстие стопорного

винта сзади

Идентификационная

наклейка справа

Штыри

соединителя сзади

Идентификационная

наклейка справа

Выступающие края слева

Начало работы с устройством

Вставка и извлечение тестовых модулей

4. Вставьте выступающие края модуля в пазы отсека для установки

модуля розетки.

5. Нажимайте на модуль, пока он не упрется в заднюю стенку отсека.

6. При работе с модулем FTBx закручивайте стопорные винты по

часовой стрелке, пока не затянете их.

Это надежно зафиксирует модуль.

Поверните стопорный винт

по часовой стрелке

Правая панель

Начало работы с устройством

Вставка и извлечение тестовых модулей

7. При работе с модулем FTB закрепите его следующим образом.

7a. Установите устройство таким образом, чтобы его левая панель

была направлена к вам.

7b. Слегка надавливая на модуль, поднимите подвижную часть

стопорного винта и используйте ее для прокручивания винта

по часовой стрелке до тех пор, пока не затянете его.

Это надежно зафиксирует модуль.

Поверните стопорный винт

по часовой стрелке

Левая панель

Начало работы с устройством

Вставка и извлечение тестовых модулей

ВАЖНО!

Для модулей FTB EXFO рекомендует использовать стопорные

винты на передней панели, чтобы надежно зафиксировать

модули в устройстве, в особенности если вы работаете с более

тяжелыми модулями, например OSA или FTB-88100NGE

PowerBlazer.

8. При работе с более крупным и тяжелым модулем FTB закрепите

его с помощью стопорных винтов следующим образом.

8a. Установите устройство таким образом, чтобы его правая

панель была направлена к вам.

8b. Вставьте стопорный винт в одно из винтовых отверстий в

передней части устройства.

Винтовые

отверстия

Начало работы с устройством

Вставка и извлечение тестовых модулей

8c. Поверните винт по часовой стрелке до тех пор, пока он не

коснется лицевой панели модуля.

Поверните стопорный

винт по часовой

стрелке

8d. Повторите шаги 8b и 8c с тремя остающимися стопорными

винтами.

После включения устройства последовательность операций запуска

автоматически обнаружит модуль.

Начало работы с устройством

Вставка и извлечение тестовых модулей

Извлечение модуля из FTB-2 или FTB-2 Pro:

1. Выключите устройство (требуется именно выключение, а не режим

гибернации или спящий режим).

2. Установите устройство таким образом, чтобы его правая панель

была направлена к вам.

3. При работе с модулем FTBx откручивайте стопорные винты против

часовой стрелки, пока не ослабите их. Эти винты являются

невыпадающими, поэтому их невозможно извлечь полностью.

Поверните стопорный винт

против часовой стрелки

Правая панель

Начало работы с устройством

Вставка и извлечение тестовых модулей

4. При работе с модулем FTB выполните следующие действия.

4a. Поверните стопорный винт против часовой стрелки до полного

извлечения.

Поверните стопорный

винт против часовой

стрелки.

4b. Извлеките три оставшиеся винта таким же образом.

4c. Установите устройство таким образом, чтобы его левая панель

была направлена к вам.

Начало работы с устройством

Вставка и извлечение тестовых модулей

4d. Поднимите подвижную часть стопорного винта и используйте

ее для прокручивания винта против часовой стрелки до тех

пор, пока он не остановится.

Модуль медленно выйдет из отсека.

Поверните стопорный винт

против часовой стрелки

Левая панель

4e. Установите устройство таким образом, чтобы его правая

панель была направлена к вам.

Начало работы с устройством

Вставка и извлечение тестовых модулей

5. Удерживайте модуль за его боковые части (НЕ за соединители) и

извлеките его.

Примечание:В модулях FTBx стопорные винты могут быть использованы в качестве

рукояток для безопасного извлечения модуля.

ПРЕДОСТЕРЕЖЕНИЕ!

Извлечение модуля за его соединители может серьезно

повредить как модуль, так и соединители. Помните: извлечение

модуля должно осуществляться только за его корпус или с

помощью рукояток .

6. Закройте пустые отсеки для модулей поставляемыми защитными

крышками.

ПРЕДОСТЕРЕЖЕНИЕ!

Если пустые отсеки для модулей не будут закрыты защитными

крышками, это приведет к проблемам с вентиляцией.

Начало работы с устройством

Включение устройства

При первом включении устройства отображаются мастер

лицензионного соглашения и правила техники безопасности (см.

соответствующий раздел для получения более подробной

информации).

После того как вы приняли все лицензионные соглашения и

подтвердили, что прочитали инструкции по технике безопасности,

отобразится главное окно.

Включение питания устройства

Нажмите кнопку Вкл./Выкл.

Выключение устройства

Существует несколько способов выключить устройство:

 Спящий режим: сохраняет данные о состоянии устройства в памяти

(ОЗУ). При следующем включении устройства вы быстро вернетесь

к вашей рабочей среде (запущенные приложения по-прежнему

будут работать). В этом режиме устройство потребляет больше

заряда батареи, чем когда оно выключено.

 Режим гибернации: сохраняет данные о состоянии устройства,

которые были в памяти (ОЗУ), в специальный файл на диске. При

следующем включении устройства этот файл позволит вам быстро

вернуться к вашей рабочей среде (запущенные приложения

по-прежнему будут работать). Для запуска потребуется больше

времени по сравнению с спящим режимом, но при выключенном

устройстве расход батареи будет меньше.

 Выключение: при следующем использовании устройство выполнит

полный перезапуск. Вам следует использовать отключение, если

вы не планируете использовать устройство в течение недели или

дольше.

Начало работы с устройством

Выключение устройства

После отключения устройство возобновит работу Toolbox X или в

приложении, заданном вами в качестве стартового приложения.

Примечание:Если устройство перестало отвечать, вы можете произвести

принудительную перезагрузку путем нажатия и удержания кнопки

питания в течение более 15 секунд.

По умолчанию устройство выключится, когда вы нажмете кнопку

питания. Однако вы можете настроить устройство для выполнения

различных действий по нажатию кнопки включения.

Вы также можете настроить устройство на автоматический перезапуск

при возобновлении подачи переменного тока после выключения

(отключение электропитания, экстренное отключение, спящий режим,

или режим гибернации), когда уровень заряда батарей слишком низкий.

Выход из спящего режима (или режима гибернации) и возврат к

работе

Нажмите кнопку Вкл./Выкл.

Полное выключение устройства на самом устройстве

Нажмите кнопку Вкл./Выкл.

Полное выключение устройства из Windows

1. От правой стороны экрана выполните прокрутку влево, чтобы

открыть панель чудо-кнопок. Для получения дополнительной

информации см. раздел, посвященный работе с Windows 8.1 Pro

или Windows Embedded 8 Standard.

2. Выберите Параметры > Электропитание > Выключение.

Начало работы с устройством

Выключение устройства

Задание логики работы для кнопки включения питания

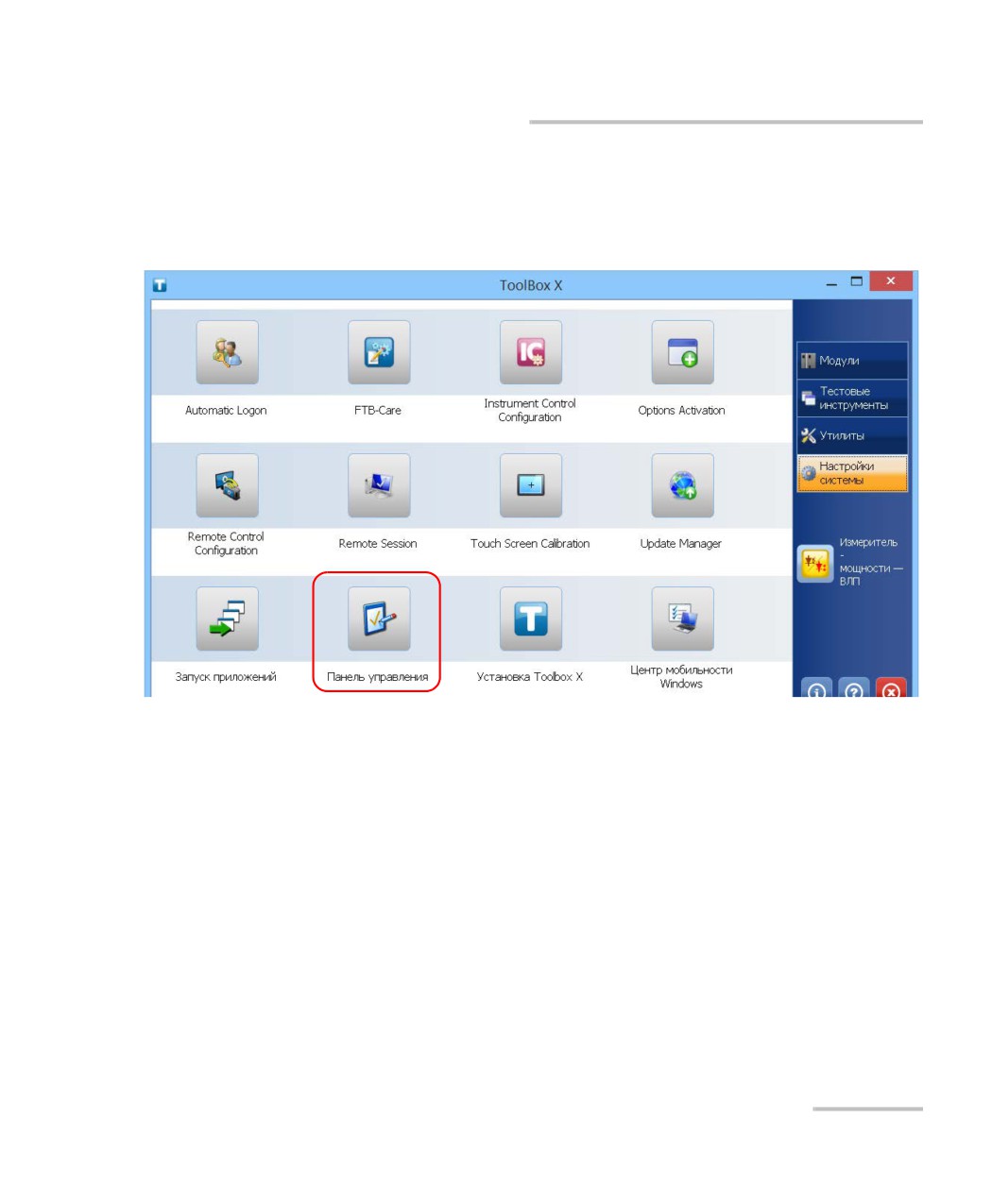

1. В главном окне нажмите кнопку Настройки системы.

2. Коснитесь пункта Панель управления.

Начало работы с устройством

Выключение устройства

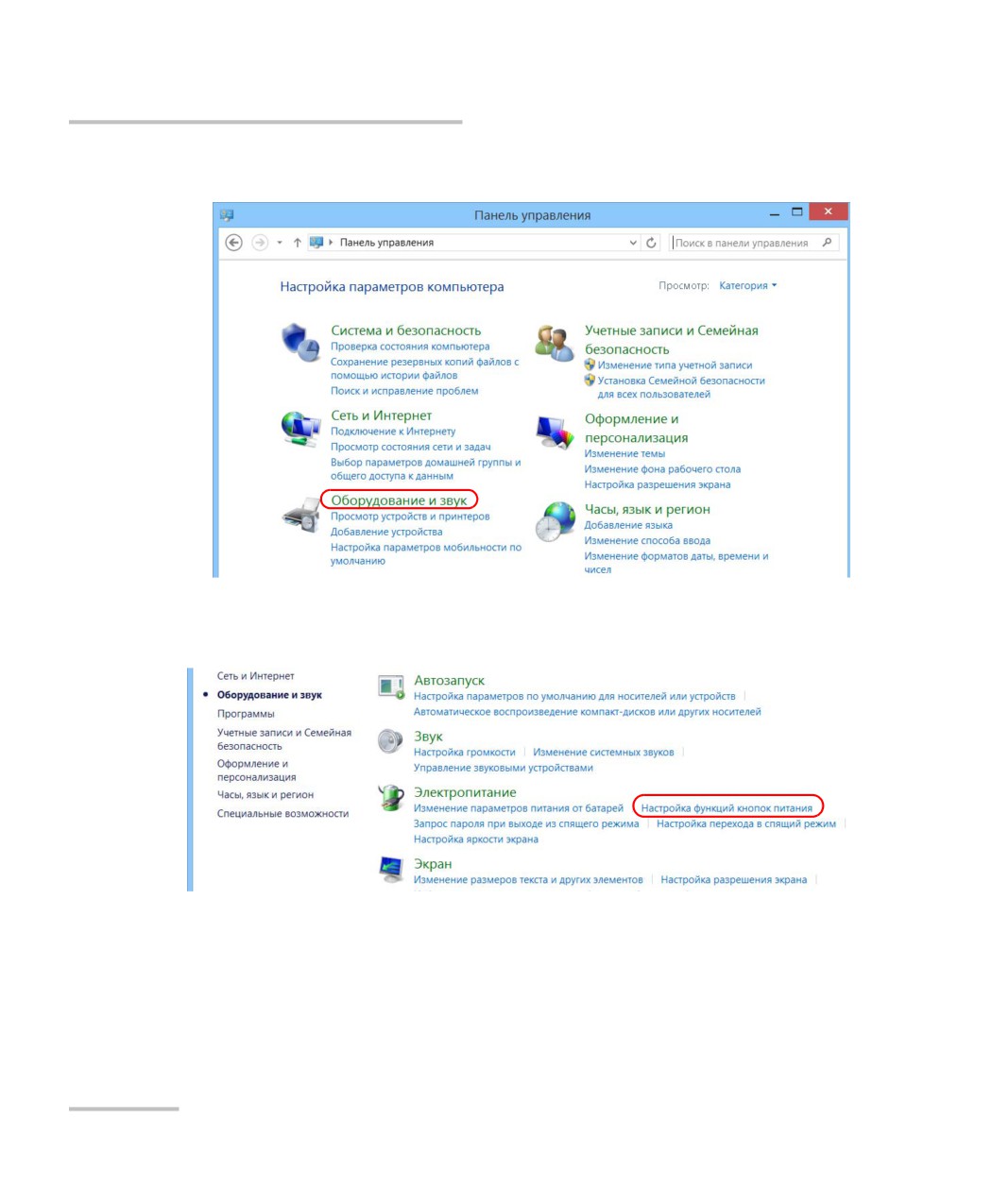

3. Нажмите кнопку Оборудование и звук.

4. В окне Электропитание выберите Настройка функций кнопок

питания.
