FTB-2 и FTB-2 Pro. Руководство пользователя - часть 3

Информация о безопасности

Информация по защите от лазерного излучения

Устройства со встроенным дефектоскопом

Ваш прибор является лазерным устройством класса 2М,

соответствующим стандартам IEC 60825-1: 2007 и 21 CFR 1040.10, за

исключением отличий согласно Примечанию о лазерах № 50, от июня

24, 2007. Лазерное излучение испускается из выходного порта.

Следующие обозначения указывают на то, что в данном продукте

присутствует источник Класса 2:

Прикреплен к задней панели устройства.

Лазер дефектоскопа активен, когда значок

отображается в

приложении измерителя мощности и дефектоскопа.

Модули, используемые с этим устройством, могут относиться к разным

классам лазерного оборудования. Более точная информация

содержится в руководстве пользователя или интерактивной справке

для различных модулей.

Устройства без встроенного дефектоскопа

Если ваше устройство не оснащено дефектоскопом, класс лазерного

оборудования для устройства зависит от используемых модулей.

Более точная информация содержится в руководстве пользователя или

интерактивной справке для различных модулей.

Информация о безопасности

Информация по электробезопасности

Если требуется полностью отключить электропитание устройства,

необходимо отсоединить кабель питания и извлечь аккумуляторы.

Подробнее о том, как извлечь аккумуляторы, см. раздел о замене

аккумуляторов в данной пользовательской документации.

ВНИМАНИЕ!

 Вставьте вилку кабеля питания в розетку электрической сети

с защитным заземляющим контактом. Не используйте

удлинитель без защитного проводника.

 Перед включением питания устройства подключите все

заземляющие клеммы, удлинители к защитному заземлению

через заземляющую розетку. Любой разрыв защитного

заземления представляет потенциальную опасность

поражения электрическим током и может привести к

травмам. Если защитное заземление повреждено, не

используйте устройство и примите меры по

предотвращению случайного включения.

 Не вносите изменений в клемму защитного заземления.

Информация о безопасности

Информация по электробезопасности

ВНИМАНИЕ!



Никогда не подключайте устройство к сети переменного тока

(через адаптер/зарядное устройство) при использовании

устройства вне помещений.



Расположите устройство таким образом, чтобы воздух мог

свободно циркулировать вокруг него.



Работа на любом электрооборудовании вблизи источников

легковоспламеняющихся газов или паров представляет

серьезное нарушение общих правил техники безопасности.



Во избежание поражения электрическим током запрещается

использовать устройство с поврежденными элементами

корпуса (крышками, панелями и т. д.).



Операции по настройке, техобслуживанию и ремонту,

требующие работы с устройством под напряжением без

защитных кожухов, должны выполняться только

квалифицированным персоналом. Обязательно присутствие

работника, обученного оказанию первой помощи при

несчастных случаях. Не осуществляйте замену компонентов,

если кабель питания и аккумуляторы подключены.



Если не указано иное, все интерфейсы предназначены

только для подключения схем безопасного сверхнизкого

напряжения (СНБН-схем).



На конденсаторах, содержащихся в устройстве, может

сохраниться определенный заряд даже после отключения

питания устройства.

Информация о безопасности

Информация по электробезопасности

ВНИМАНИЕ!

 Используйте только указанный и сертифицированный

адаптер/зарядное устройство постоянного тока,

поставляемый EXFO вместе с устройством . Он

обеспечивает усиленную изоляцию между первичными и

вторичными цепями и подходит для использования в стране

продажи устройства.

 Используйте только те аксессуары (например, аккумуляторы

и зонд для осмотра оптоволокна ), которые были

разработаны специально для данного устройства и

утверждены EXFO. Чтобы ознакомиться с полным списком

принадлежностей, смотрите технические характеристики

изделия.

 При использовании устройства вне помещения убедитесь,

что оно защищено от попадания жидкости, пыли, прямых

солнечных лучей, осадков и ветра.

Параметры оборудования

Температура

 питание устройства осуществляется от

a,b

аккумуляторов: 0 °C до 50 °C (32 °F до 122 °F)

 Эксплуатация

 устройство подключается к адаптеру переменного

тока : от 0 °C до 40 °C (от 32 °F до 104 °F)

 Хранение

 устройство без аккумуляторов: от -40 °C до 70 °C

(от -40 °F до 158 °F)

 устройство с аккумуляторами: от -20 °C до 60 °C

(от -4 °F до 140 °F)

Относительная влажность^c

 Устройство:  95 % без конденсации

 Сетевой адаптер: от 10 % до 80 % без

конденсации

Информация о безопасности

Информация по электробезопасности

Параметры оборудования

Максимальная рабочая

 2000 m (6562 футов) (питание устройства

высота

осуществляется от внешнего источника питания)

 5000 m (16405 футов) (питание устройства

осуществляется от аккумуляторами)

Уровень загрязнения

 2 (питание устройства осуществляется от

внешнего источника питания)

 3 (питание устройства осуществляется от

аккумуляторами)^d

Категория перегрузки по

 Устройство: I

напряжению

 Сетевой адаптер: II

Категория измерения

Не предназначено для категорий измерения II, III и IV

Input power^e

 Устройство (FTB-2):

24 V; 3.75 A

 Устройство (FTB-2 Pro):

24 V; 8.33 A

 Сетевой адаптер:

100 - 240 V; 50/60 Hz; 4 A

a. Если устройство используется на высоте 5000 м, максимальная рабочая температура должна

составлять 32 °C (89,6 °F)

b. Продолжительность работы зависит от потребления энергии и температуры. Если устройство

эксплуатируется на максимальной мощности и при максимальной температуре, в целях

безопасности оно отключится автоматически в любое время спустя 10 минут.

c. Измеренная в диапазоне 0-31 °C (32-87,8 °F), линейно снижается до 50 % при 40 °C (104 °F).

d. Для устройства необходимо использовать стандартную защиту от попадания прямых солнечных

лучей, осадков и ветра.

e. Не превышает ±10 % от номинального напряжения.

Информация о безопасности

Информация по электробезопасности

ПРЕДОСТЕРЕЖЕНИЕ

Использование напряжения, превышающего напряжение,

указанное на этикетке устройства, может привести к

повреждению устройства.

ПРЕДОСТЕРЕЖЕНИЕ!

Рабочие температуры и температуры хранения, а также высота

использования и относительные показатели влажности для

некоторых модулей могут отличаться от показателей, указанных

для вашей платформы. В этом случае убедитесь, что вы

придерживаетесь наиболее строгих требований (либо к модулю,

либо к платформе).

Начало работы с устройством

Заземление устройства

При выполнении проверок линейных сооружений с использованием

ряда модулей может потребоваться заземление устройства, поскольку

на него могут воздействовать перенапряжения, присутствующие в

телекоммуникационной сети. Обстоятельства, при которых необходимо

заземление устройства, изложены в пользовательской документации,

поставляемой с модулями.

ВНИМАНИЕ!

 Несоблюдение рекомендаций по заземлению устройства

может привести к серьезным травмам персонала

телекоммуникационных сетей или других людей.

 Заземление устройства выполняйте в соответствии с

применимыми местными требованиями. Для получения

дополнительных сведений обратитесь к

сертифицированному электрику.

Примечание:Для заземления устройства потребуется провод заземления (минимум

18 AWG) с U-образным разъемом.

Начало работы с устройством

Заземление устройства

Чтобы заземлить устройство, выполните следующие действия:

1. Расположите устройство левой панелью к себе.

2. Расположите U-образный разъем под головкой винта шпильки

заземления.

3. Поверните шпильку заземления по ходу часовой стрелки, чтобы

плотно ее завинтить.

4. Заземлите другой конец провода в соответствии с местными

нормативными требованиями.

Теперь устройство заземлено надлежащим образом.

Начало работы с устройством

Расположение устройства

Вы можете расположить устройство как вертикально (экраном к себе),

так и под углом с помощью опоры на задней панели. Устройство также

можно держать за ремешок, поставляемый в комплекте.

Примечание:Стойка обеспечивает идеальную устойчивость устройства во время

выполнения тестов.

Для расположения устройства с помощью опоры выполните

следующие действия.

Выдвиньте опору.

Начало работы с устройством

Установка рукоятки для переноски

Помимо ремня на устройство можно установить рукоятку для

переноски.

Примечание:Если вы хотите использовать плечевой ремень (продается отдельно

компанией EXFO), сначала необходимо установить рукоятку для

переноски.

Установка рукоятки для переноски:

1. Расположите устройство передней панелью к себе так, чтобы была

видна верхняя панель.

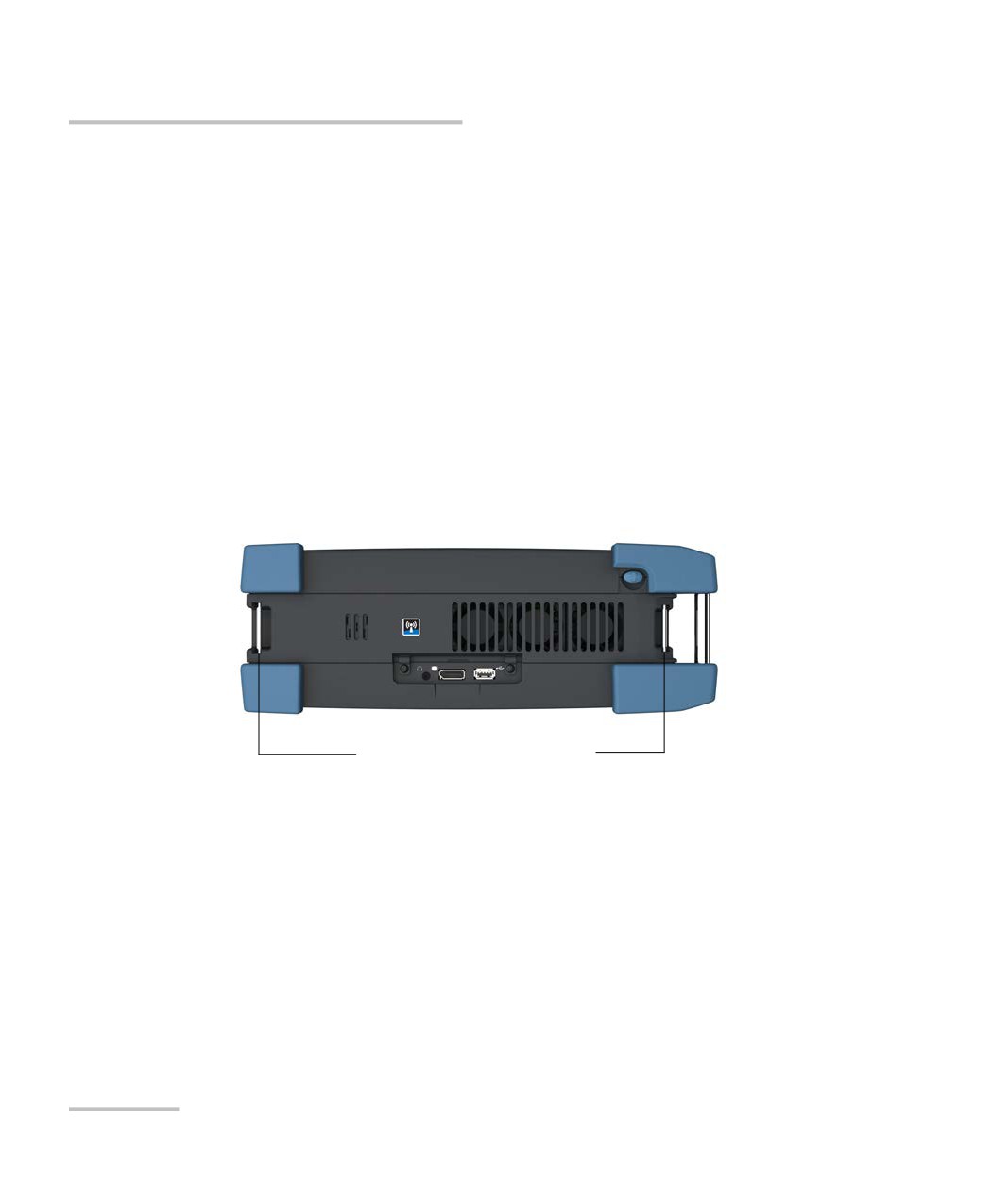

Верхняя панель

Металлические стержни для

установки рукоятки

2. Убедитесь, что оба конца рукоятки для переноски полностью

удлинены.

Начало работы с устройством

Установка рукоятки для переноски

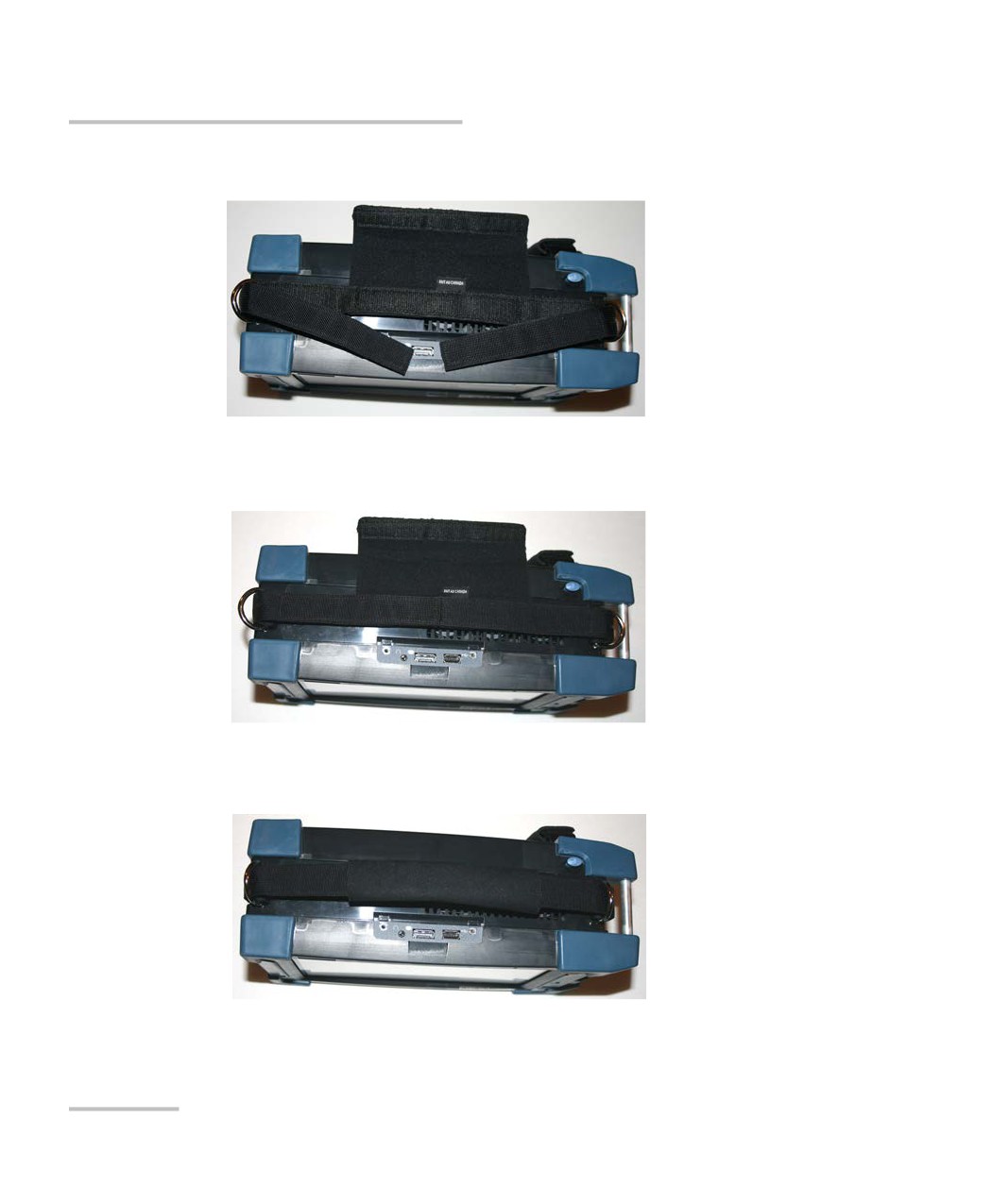

3. Расположите плоскую часть рукоятки сверху устройства, как

показано ниже.

4. Проденьте концы рукоятки под соответствующий металлический

стержень.

5. потяните ремешки до тех пор, пока основа каждого D-образного

металлического кольца не расположится на соответствующем

стержне.

Начало работы с устройством

Установка рукоятки для переноски

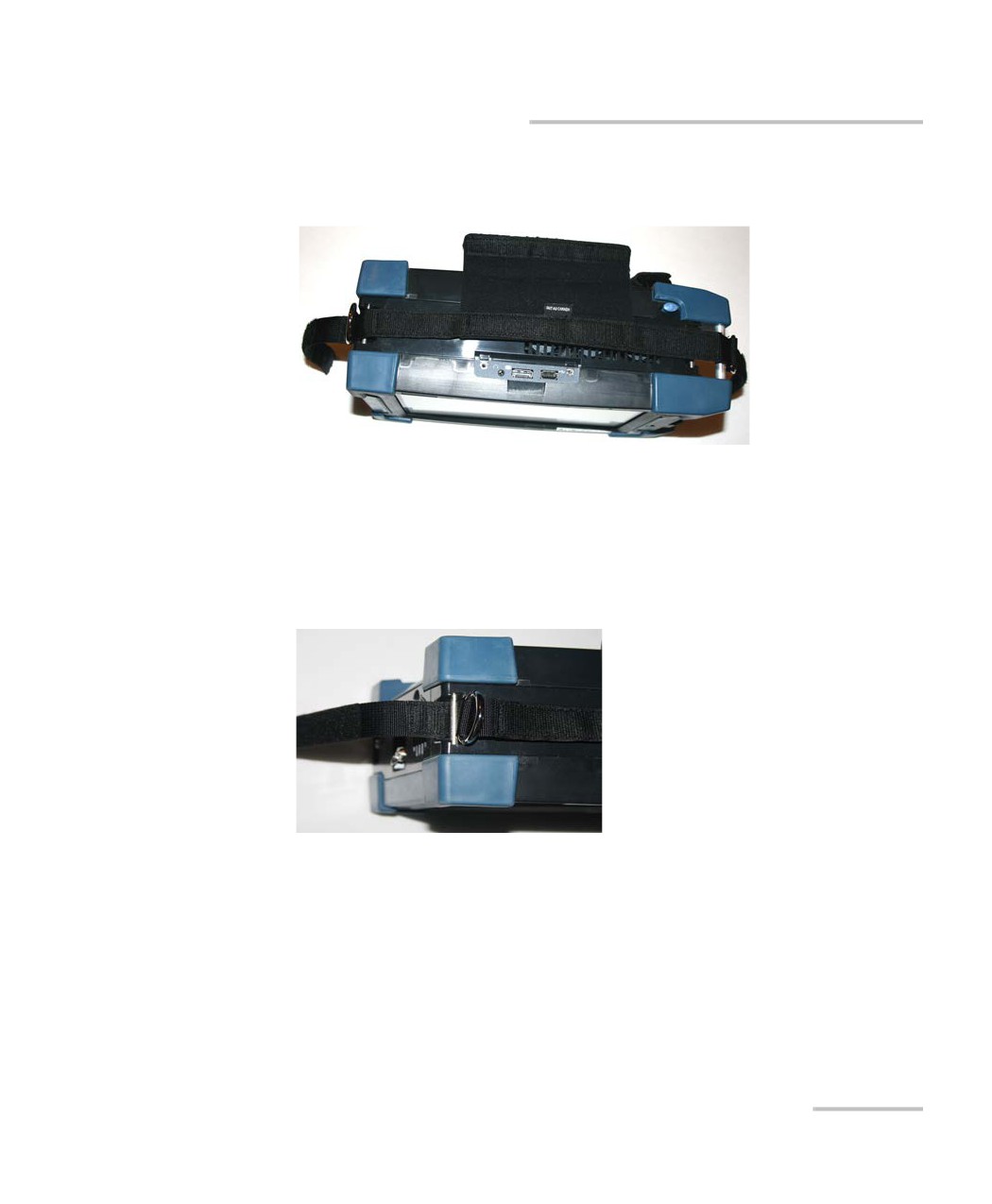

6. Проденьте ремешки сквозь D-образные кольца.

7. Согните фиксирующие ремни в сторону центра. Оба конца должны

смыкаться без зазора.

8. Сверните большую часть рукоятки над ремешками и закрепите ее

застежкой.

Теперь вы готовы использовать рукоятку или подсоединить плечевой

ремень (см. «Прикрепление плечевого ремня» на стр. 35).

Начало работы с устройством

Прикрепление плечевого ремня

Устройство поставляется с ремешком и ручкой для переноски, а для

большего удобства при эксплуатации к нему можно прикрепить

дополнительный плечевой ремень.

ПРЕДОСТЕРЕЖЕНИЕ!

Всегда прикрепляйте карабины плечевого ремня к D-образным

металлическим кольцам рукоятки для переноски. Не

прикрепляйте плечевой ремень к другим местам, это может

повредить ваше устройство или привести к его падению.

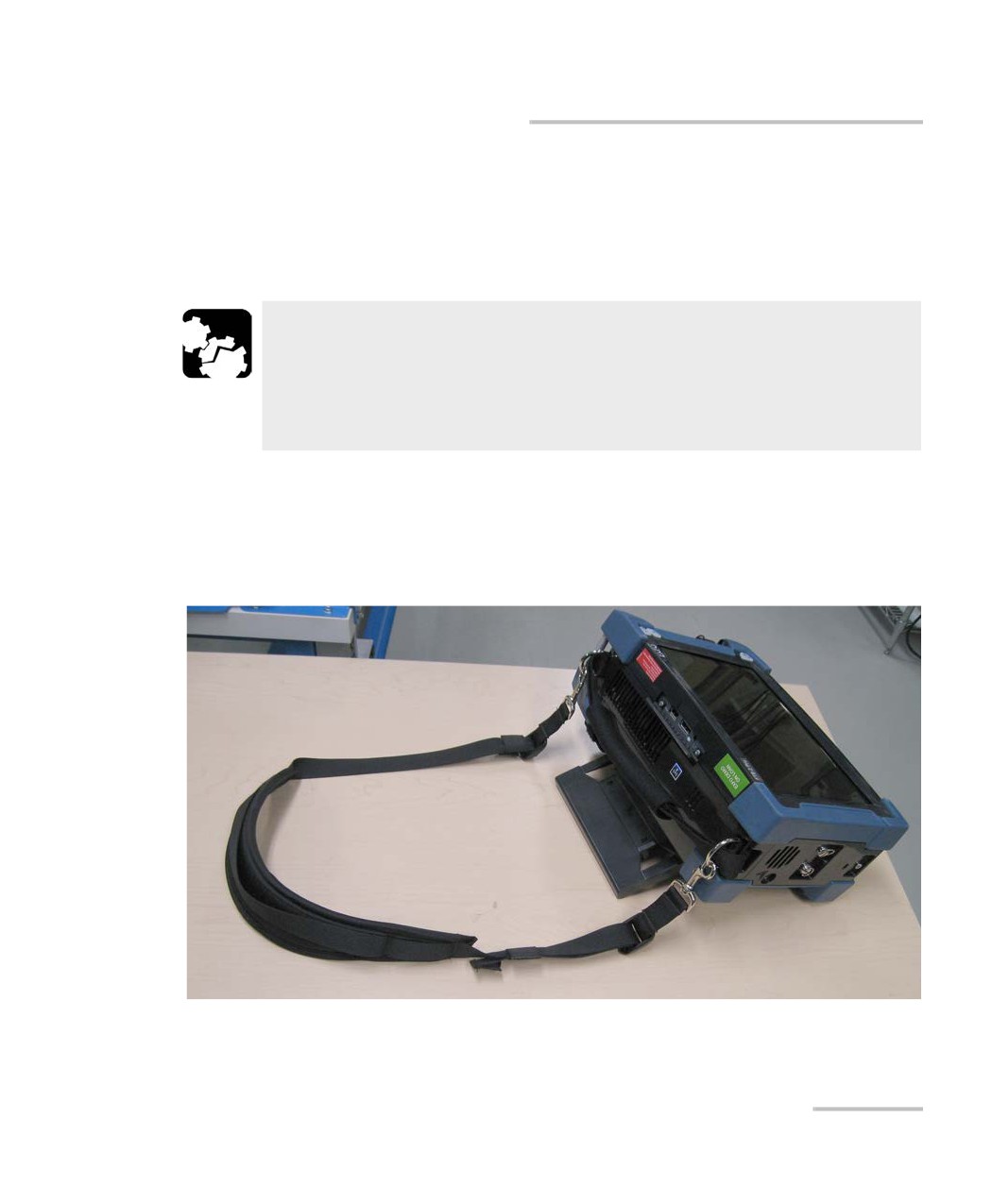

Установка агента плечевого ремня:

Прикрепите карабины к D-образным металлическим кольцам рукоятки

для переноски (по одному карабину на каждое кольцо), как показано

ниже.

Начало работы с устройством

Установка и удаление адаптеров модулей FTB

Можно вставлять в устройство модули FTBx, модули FTB или их

сочетание. Если вы хотите использовать модули FTB, но устройство

еще не оборудовано адаптерами модулей, сначала необходимо

установить адаптеры. Перед использованием модулей FTBx

необходимо удалить адаптеры.

Установка адаптеров модулей FTB:

1. Расположите адаптер таким образом, чтобы вы могли видеть

стопорный винт, как показано ниже.

Стопорный винт

Начало работы с устройством

Установка и удаление адаптеров модулей FTB

2. Вставьте адаптер в устройство до упора, выровняв стопорный винт

относительно соответствующего отверстия в устройстве.

Отверстие для

стопорного

винта

Начало работы с устройством

Установка и удаление адаптеров модулей FTB

3. Отверткой закрутите стопорный винт по часовой стрелке для

надежной фиксации адаптера.

Поверните стопорный

винт по часовой

стрелке

4. При необходимости повторите предыдущие шаги со вторым

адаптером.

Теперь можно использовать модули FTB.
