Банкомат ProCash 2100xe, ProCash 2100xe USB. Руководство по установке - часть 9
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка

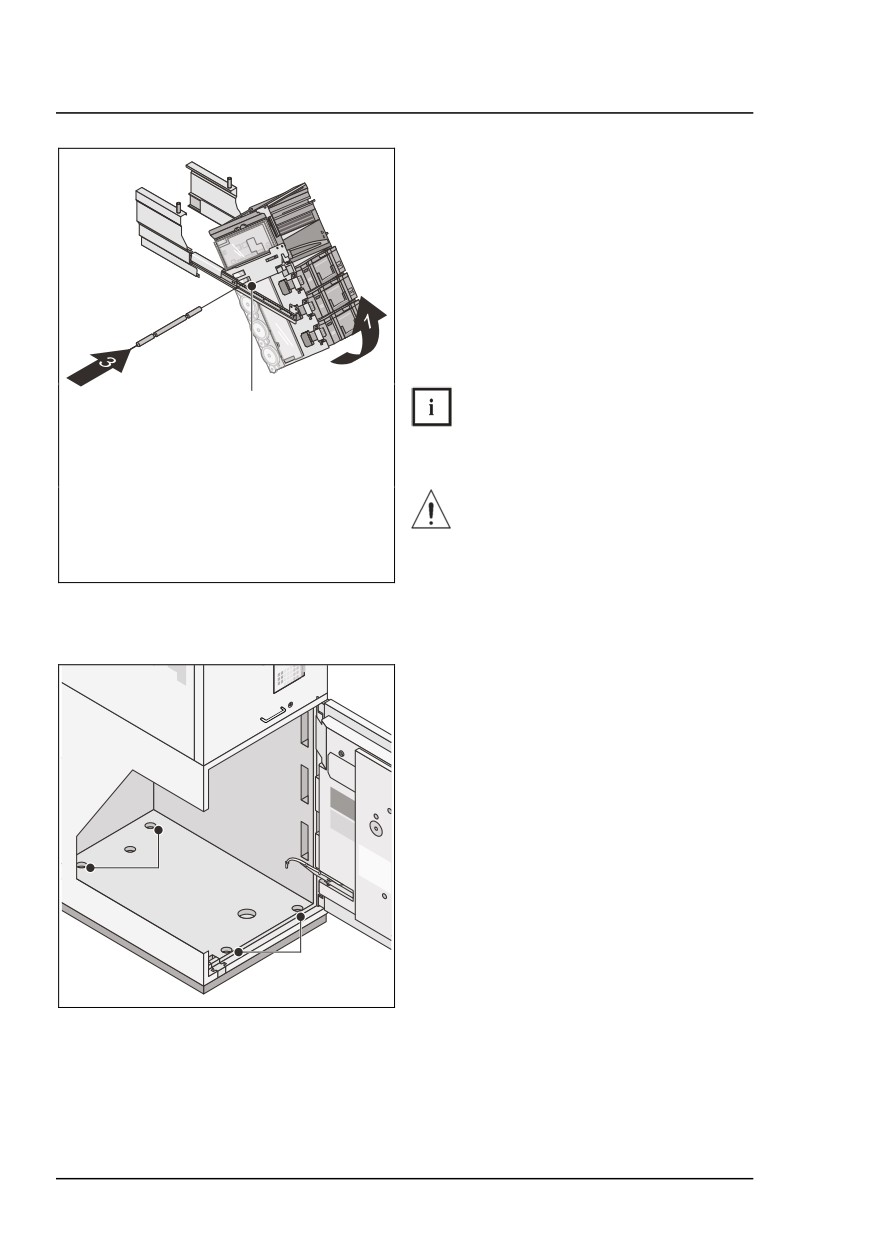

Поворачивайте диспенсер CMD-V4
вверх (1) до тех пор, пока над
выдвижной направляющей не
станет видно отверстие (2).
Вставьте фиксатор (3) (находится в
сейфе), пока он не зафиксируется
по выемкам в боковых стенках
каркаса диспенсера CMD-V4.
Проверьте CMD-V4 на прочность
посадки, двигая его взад и вперёд.
Следите за тем, чтобы при
2
установке фиксатора не
повредить кабели.
Проверьте диспенсер CMD-V4
на надёжную посадку.
Фиксатор не должен двигаться
взад и вперёд.

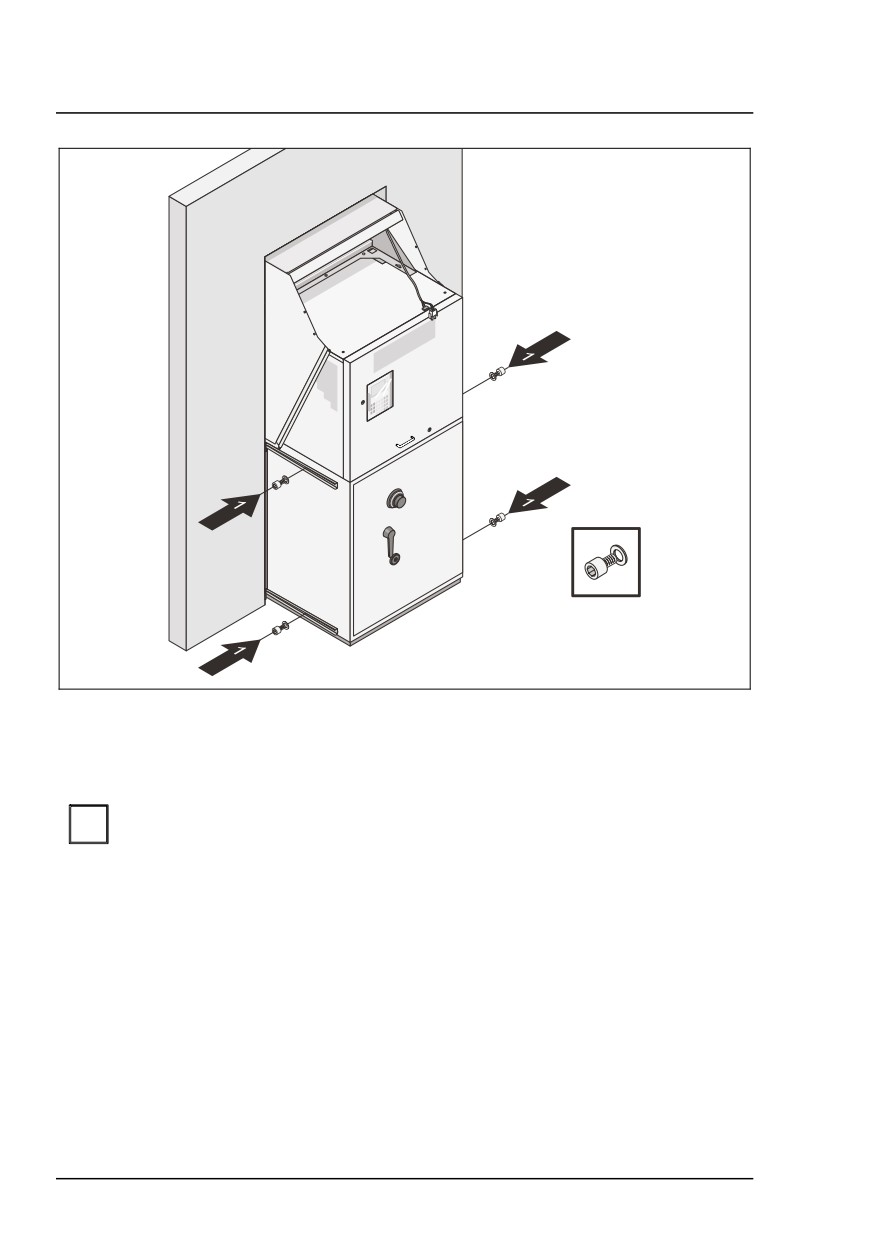

Привинчивание банкомата к установочной раме
Выровняйте банкомат на
установочной раме (точки
крепления (1) и (2) указаны на
рисунке).
Привинтите сейф к установочной
раме (материалы см. в разделе
„Крепёжные комплекты“).
Затяните в сейфе сначала
1
задние (2), затем передние (1)
крепёжные винты.
2
118
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой
Откидывание диспенсера (CMD-V4) вниз

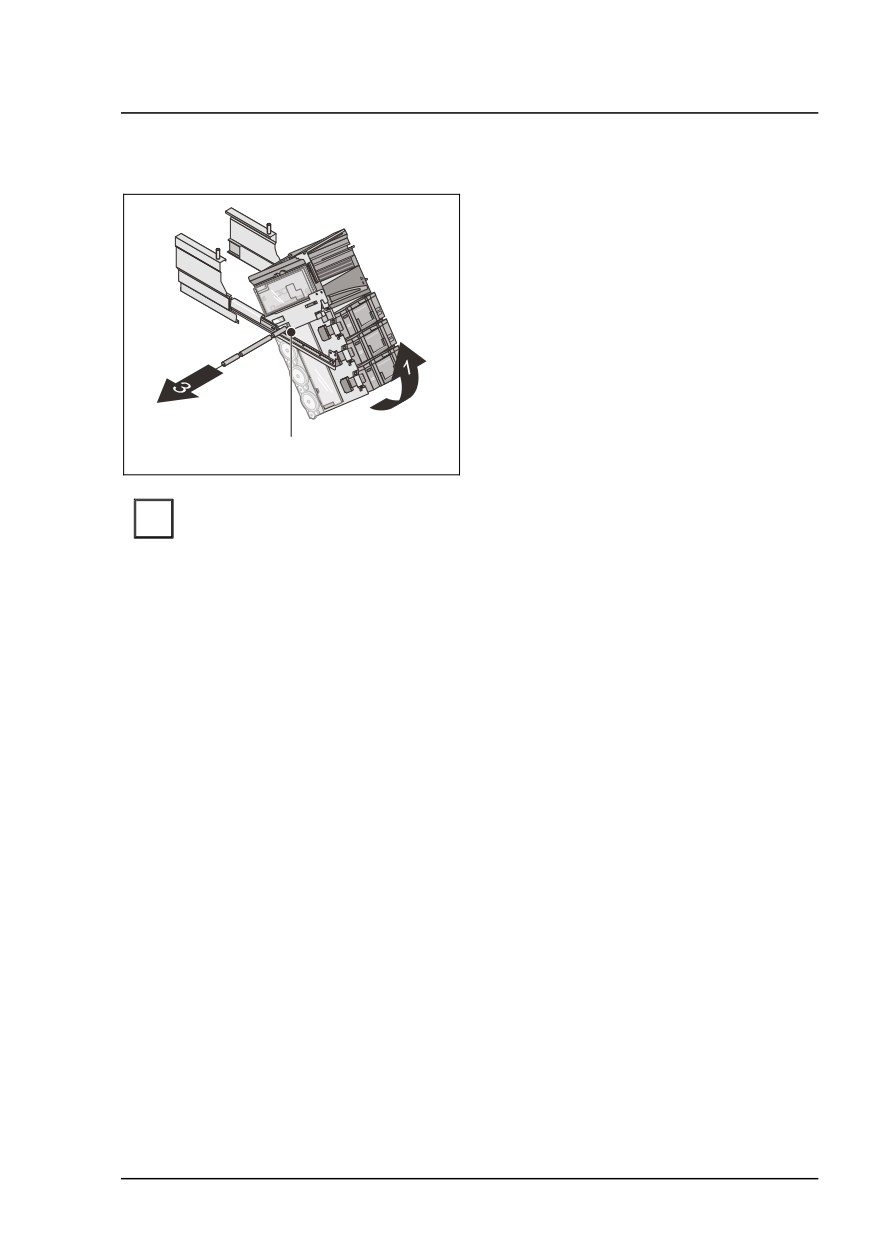

Слегка приподнимите диспенсер
CMD-V4 (1) до тех пор пока вы не
сможете вынуть фиксатор из
отверстия (2) в направлении
стрелки (3).
Осторожно опустите CMD-V4.
2
При опускании следите за тем, чтобы не повредить или не
i
сдвинуть соединительные кабели на задней стороне торцовой
поверхности контроллера диспенсера CMD-V4 !
• Удалите оба стопора направляющих и вдвиньте CMD-V4 обратно в
сейф.
• Откройте защитную дверцу, если необходимо.
• Установите оба предохранительных винта на место.
• Снова вставьте кассеты.
• Закройте защитную дверцу, если необходимо.
119
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка
Прокладывание сетевых кабелей и кабелей передачи
данных

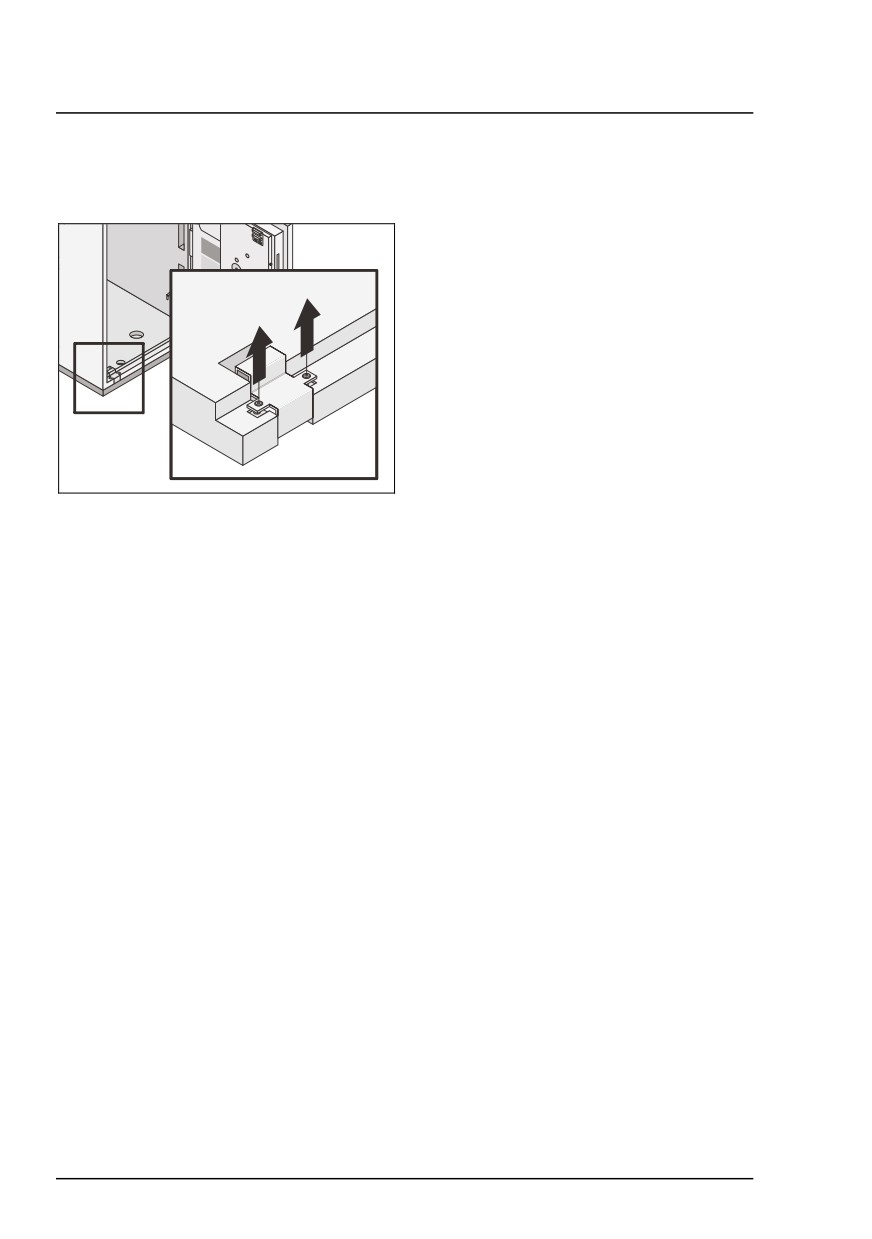

Выньте заглушку сейфа.
• Проведите в сейф кабели передачи данных и сетевой кабель (если
необходимо, через место для подвода кабеля установочной рамы).
• Установите заглушку установочной рамы (поз. 6b) и заглушку сейфа на
место.
120
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой
Дальнейшее обслуживание при установке CEN
•
Установите VdS-плакетку для установочной рамы с внутренней
стороны двери сейфа под уже имеющейся VdS-плакеткой сейфа.
(VdS-плакетка для смонтированной установочной рамы прилагается к
установочной раме.)
•
Заполните Подтверждение соответствия качества монтажа после
завершения монтажа установочной рамы и банкомата.
(Подтверждение соответствия качества монтажа прилагается к
установочной раме.)
•
Отправьте факсом заполненное и подписанное Подтверждение
соответствия качества монтажа на указанный в Подтверждении номер.
Если нет в наличии факса, то монтажное Подтверждение
i
должно быть отправлено к следующему сроку факсом на
указанный номер.
•
Передайте Подтверждение соответствия качества монтажа
пользователю банкомата.
Подтверждение соответствия качества монтажа служит
i
пользователю основанием при страховании.
Общие сведения
• Закройте банкомат.
Для будущих работ по техобслуживанию фиксатор и стопоры
i
направляющей должны оставаться в сейфе.
121
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка
Монтаж короба с подсветкой для наполовину
утопленного банкомата

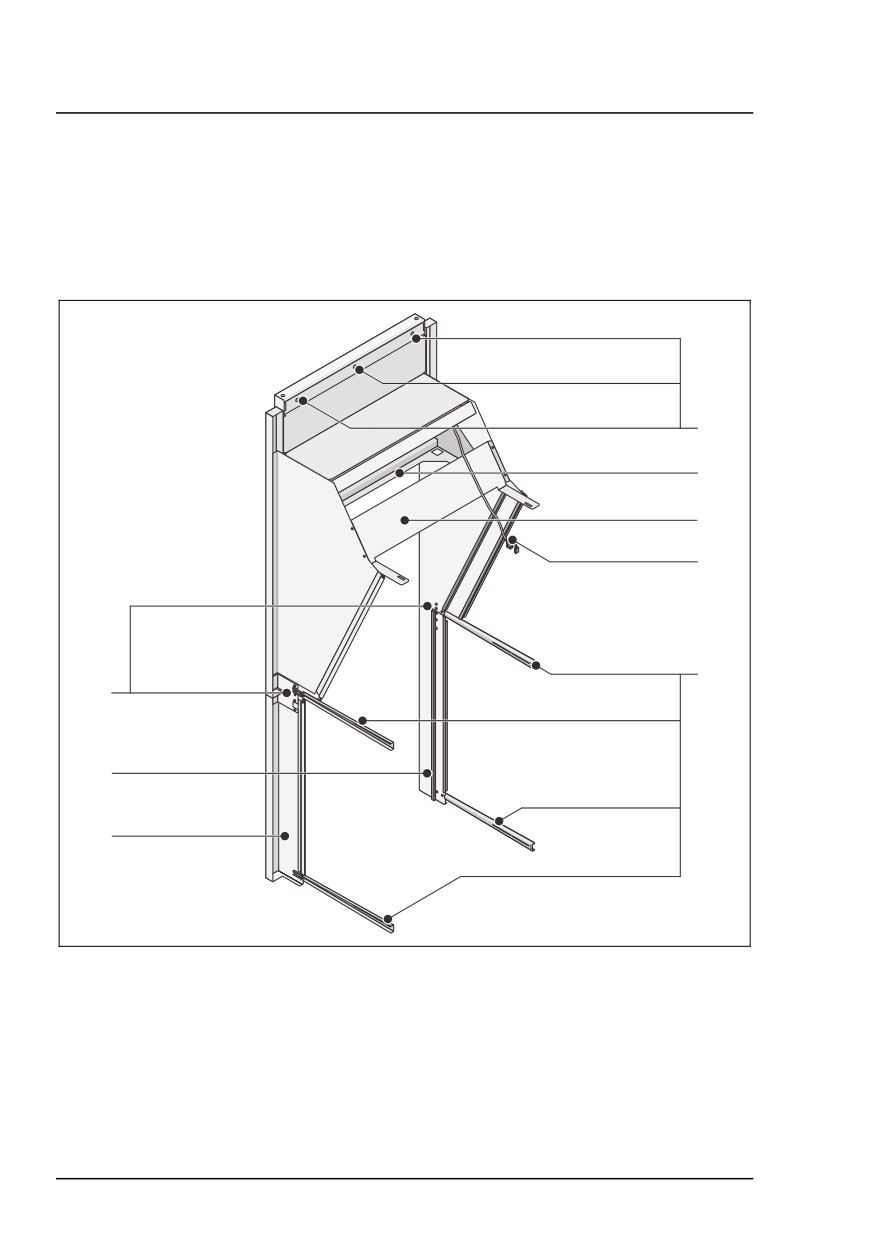

Общий вид короба (в сборе)
1
2
3
4
5
6
7
8
1 Отверстия для крепления к стене
6 Соединительная накладка
2 Короб
7 Удлинение короба, слева
3 Перекладина
8 Удлинение короба, справа
4 Соединительный кабель подсветки
5 Накладка
122
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой
Предварительная сборка короба

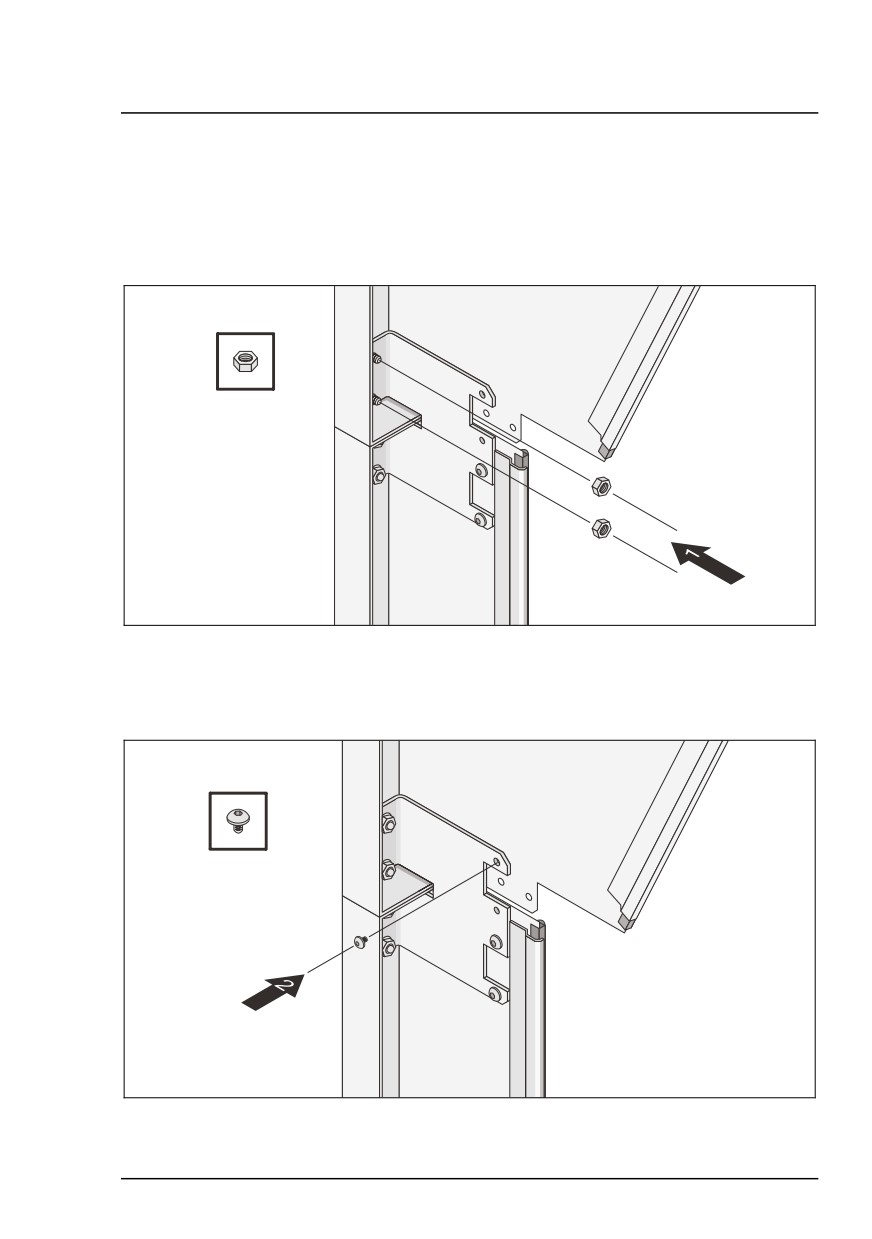

• Привинтите левое или правое удлинение короба (поз. 7 и 8 на рис.
„Общий вид короба
(в сборе)”) с левой и правой стороны короба двумя
упругими контргайками
М4 (1).
4x
• Привинтите соединительные накладки (поз. 6 на рис. „Общий вид
короба (в сборе)”) с левой
и правой стороны короба одним винтом
Taptite с круглой головкой М4х6 (2).
2x
123
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка

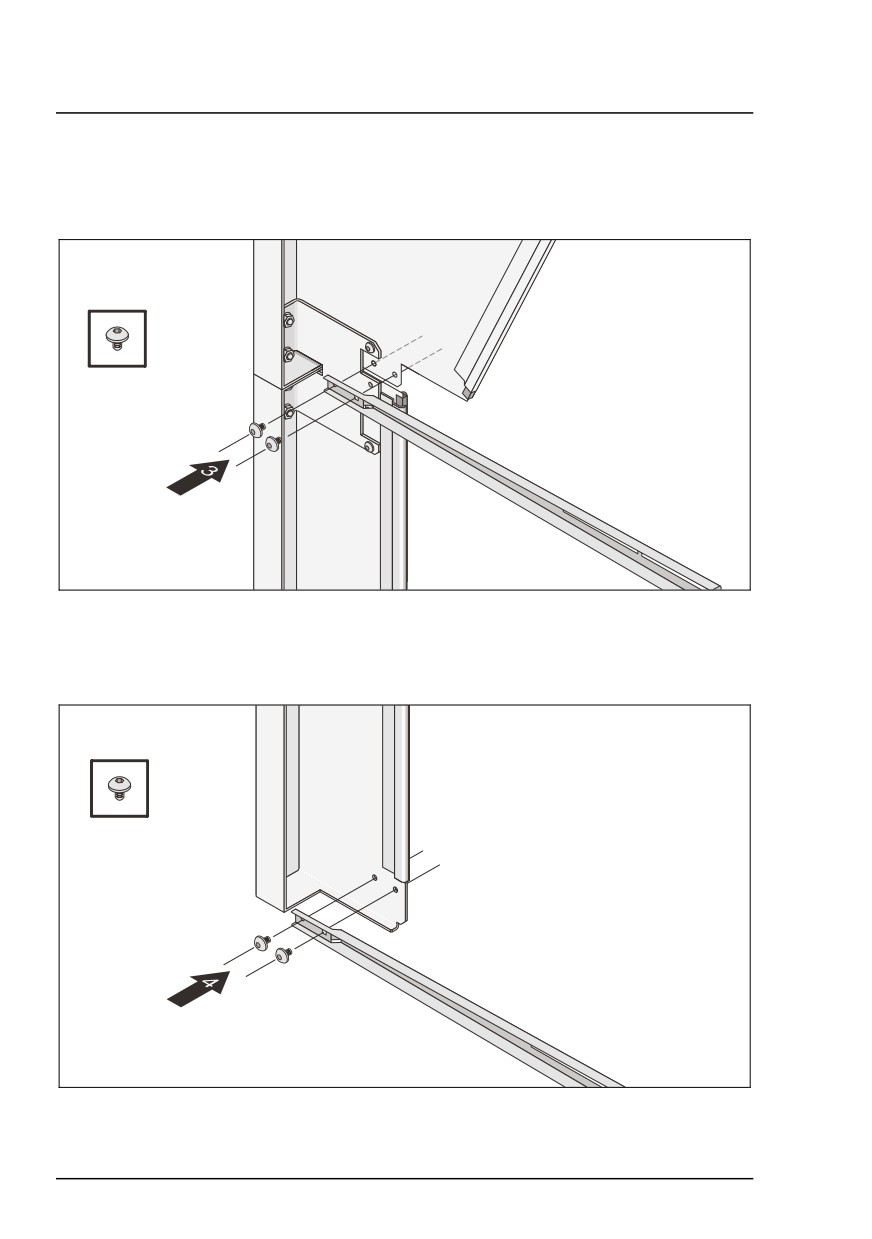

• Привинтите средние накладки короба (поз. 5 на рис. „Общий вид
короба (в сборе)”) с левой и правой стороны короба двумя винтами
Taptite с круглой головкой M4x6 каждую (3).
4x
• Привинтите нижние накладки короба (поз. 5 на рис. „Общий вид короба
(в сборе)”) с левой и правой стороны короба двумя винтами Taptite с
круглой головкой M4x6
каждую (4).
4x
124
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой
Закрепление короба
• Откройте дверь устройства управления, разблокируйте панель
управления и выдвиньте её вперед (см. в Руководстве оператора
банкомата ProCash 2100xe / 2100xe USB главу „Управление
банкоматом”).

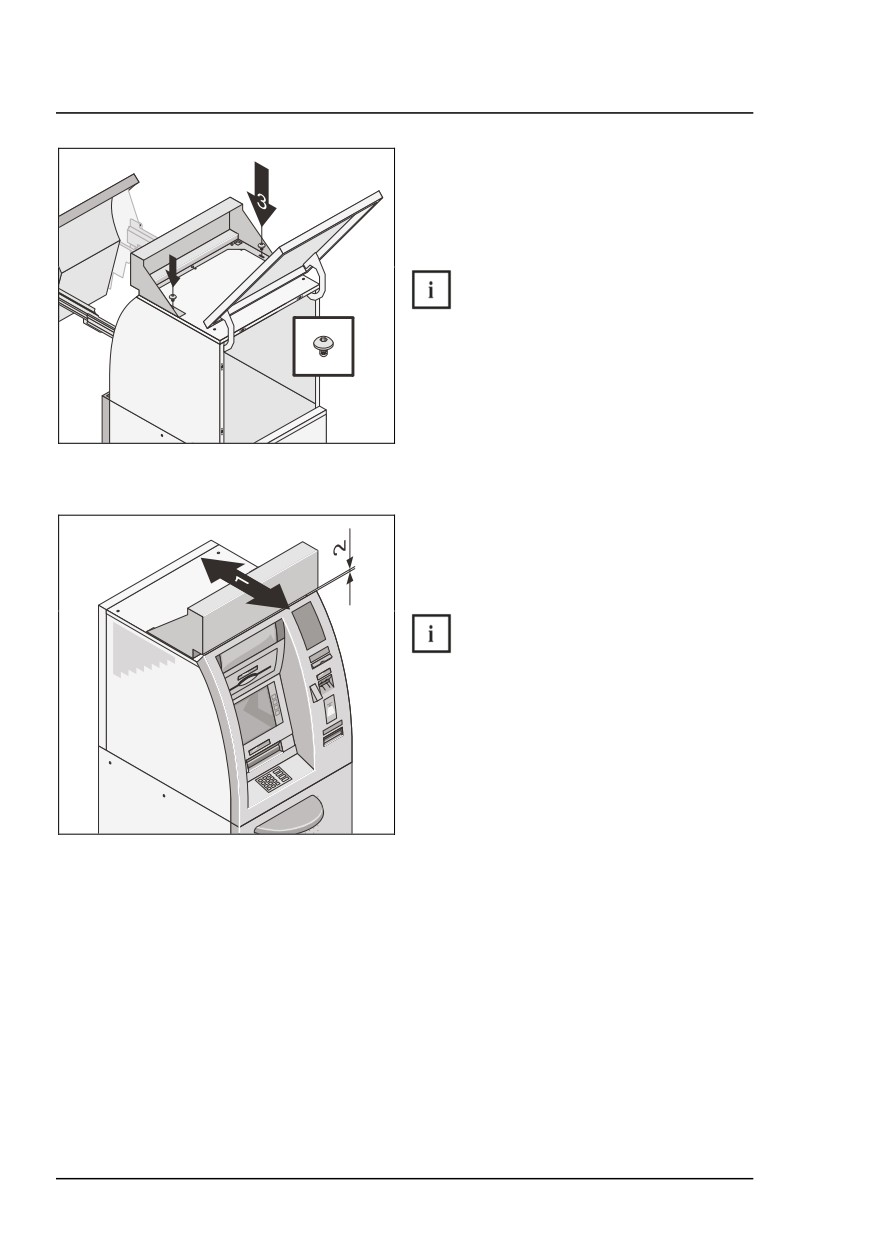

Монтаж панели для наполовину утопленных банкоматов
3x

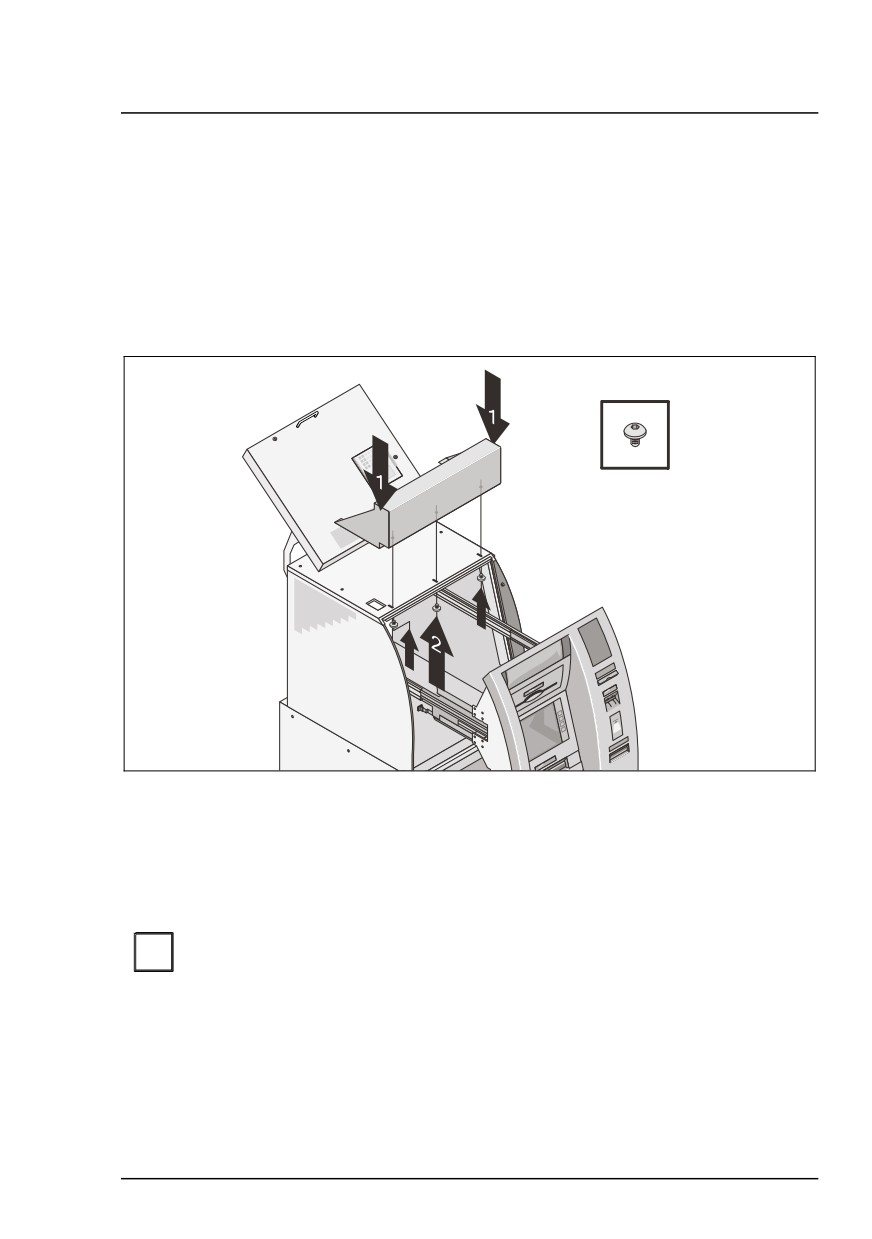

• Установите панель для наполовину утопленных банкоматов на крышку
банкомата.
• Привинтите панель для наполовину утопленных банкоматов снизу
тремя винтами Taptite с круглой головкой M4x6 (2).
Не затягивайте сразу винты до конца, т.к. панель для наполовину
i
утопленных банкоматов еще должна быть отрегулирована.
125
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка

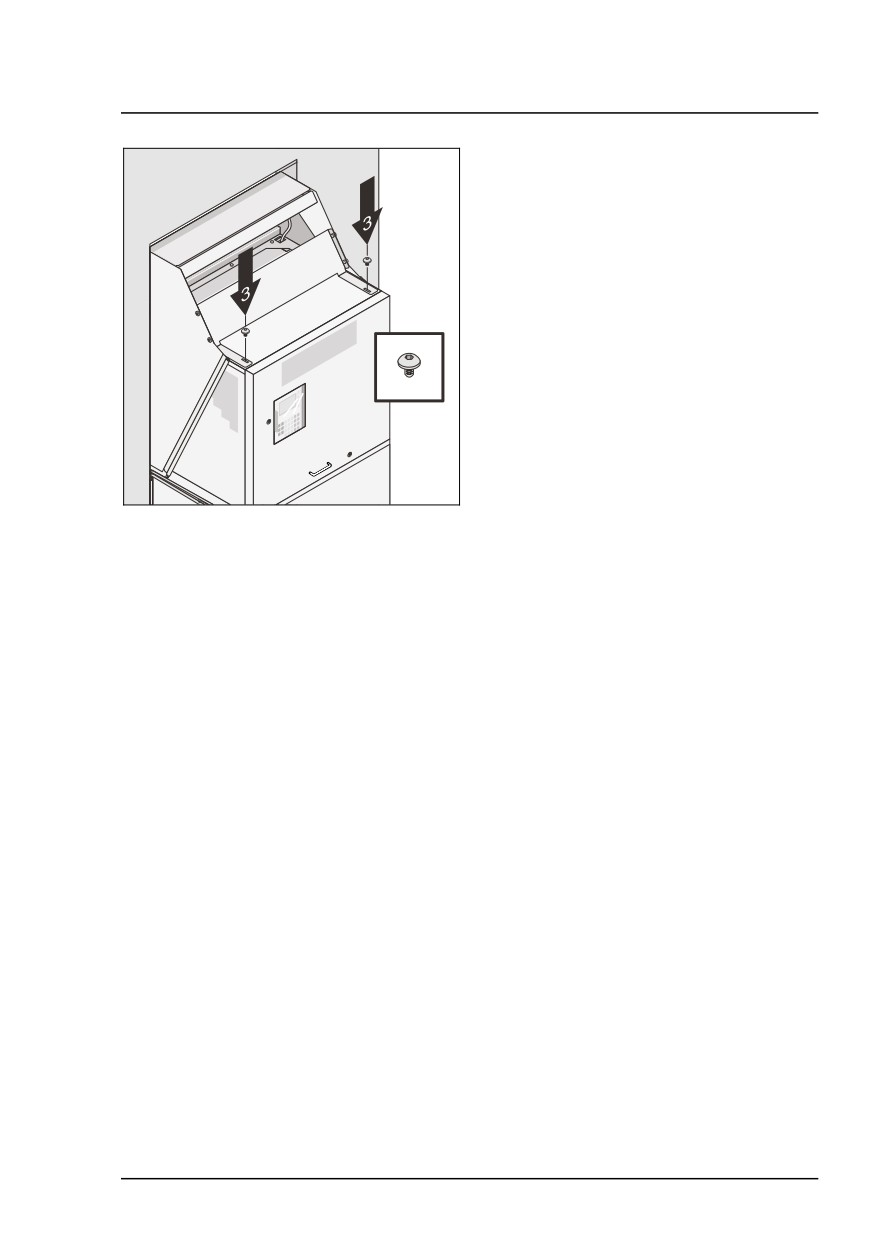

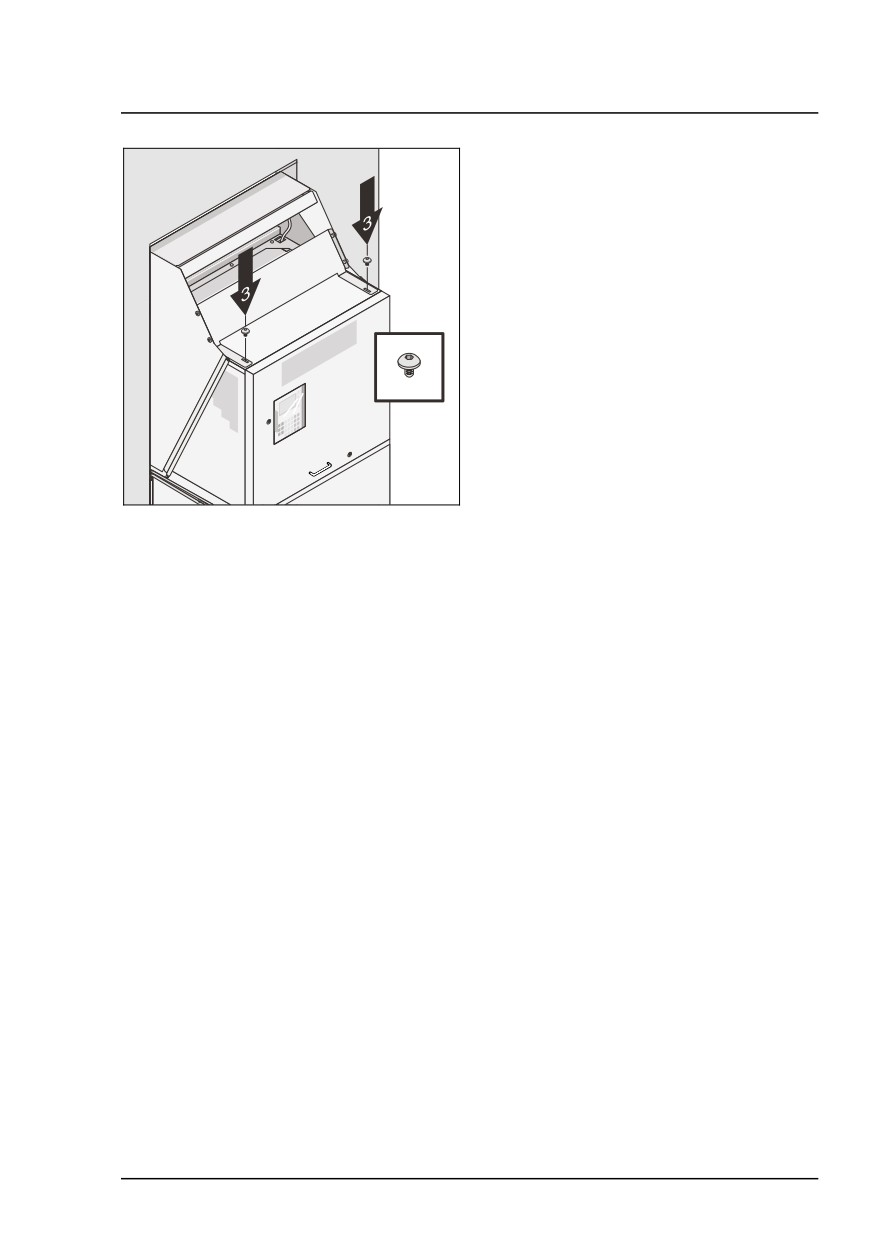

Привинтите панель для наполовину
утопленных банкоматов сверху
двумя винтами Taptite с круглой
головкой M4x6 к крышке банкомата
(3).
Не затягивайте сразу винты
2x
до конца, т.к. панель для
наполовину утопленных
банкоматов еще должна быть
отрегулирована.
Регулировка панели для наполовину утопленных банкоматов
Отрегулируйте положение панели
для наполовину утопленных
банкоматов (1) с передней стороны
банкомата.
Отрегулируйте положение
панели для наполовину
утопленных банкоматов таким
образом, чтобы верхняя
кромка панели управления и
кромка панели для
наполовину утопленных
банкоматов находились друг
над другом.
Расстояние между панелью
для наполовину утопленных
банкоматов и верхней
кромкой панели управления
должно составлять (в
идеальном случае) ок. 2 мм.
126
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой
• Затяните пять винтов панели для наполовину утопленных банкоматов
до конца.

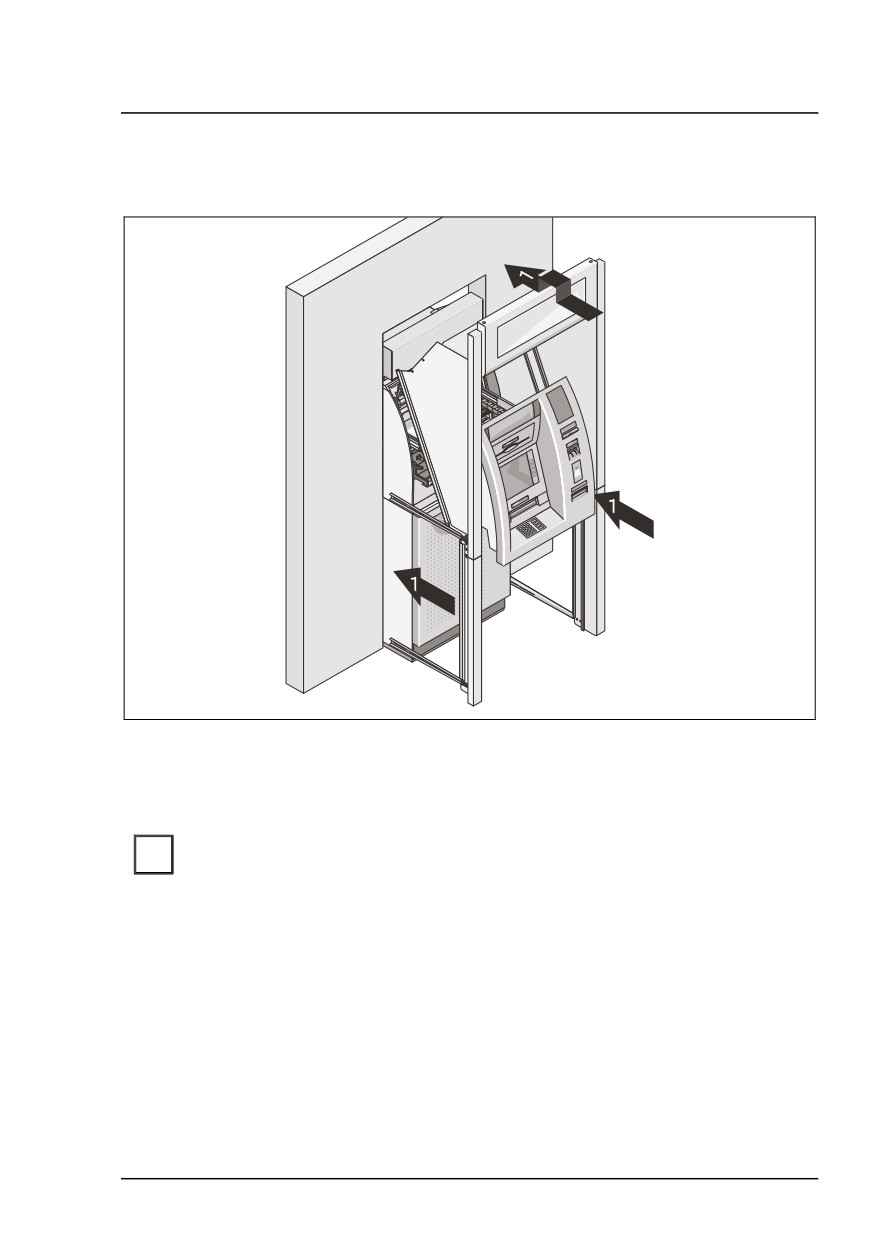

• Сдвиньте короб вперёд в направлении стрелки (1) до панели
управления. Слегка приподнимите короб, осторожно продвиньте над
панелью управления и опустите короб.
Следите за тем, чтобы не поцарапать панель управления.
i
• Продвиньте короб дальше до стены.
127
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка
4x
• Привинтите каждую накладку короба (1) одним винтом с
цилиндрической головкой и 6-гр. углублением под ключ M6 x 10 и
одной подкладной шайбой 6,4x1,6.
В случае ограниченного пространства необходимо использовать
i
соответствующий инструмент с небольшой монтажной глубиной.
При привинчивании накладок короб должен прилегать к стене.
Однако если стена неровная, короб не следует слишком
вдавливать в стену, иначе при креплении накладок он может
перекоситься. Это может привести к тому, что панель управления
при открывании будет задевать внутренние поверхности короба
или зависать на них.
• Задвиньте панель управления обратно в банкомат до фиксации.
• Закройте дверь устройства управления.
128
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой

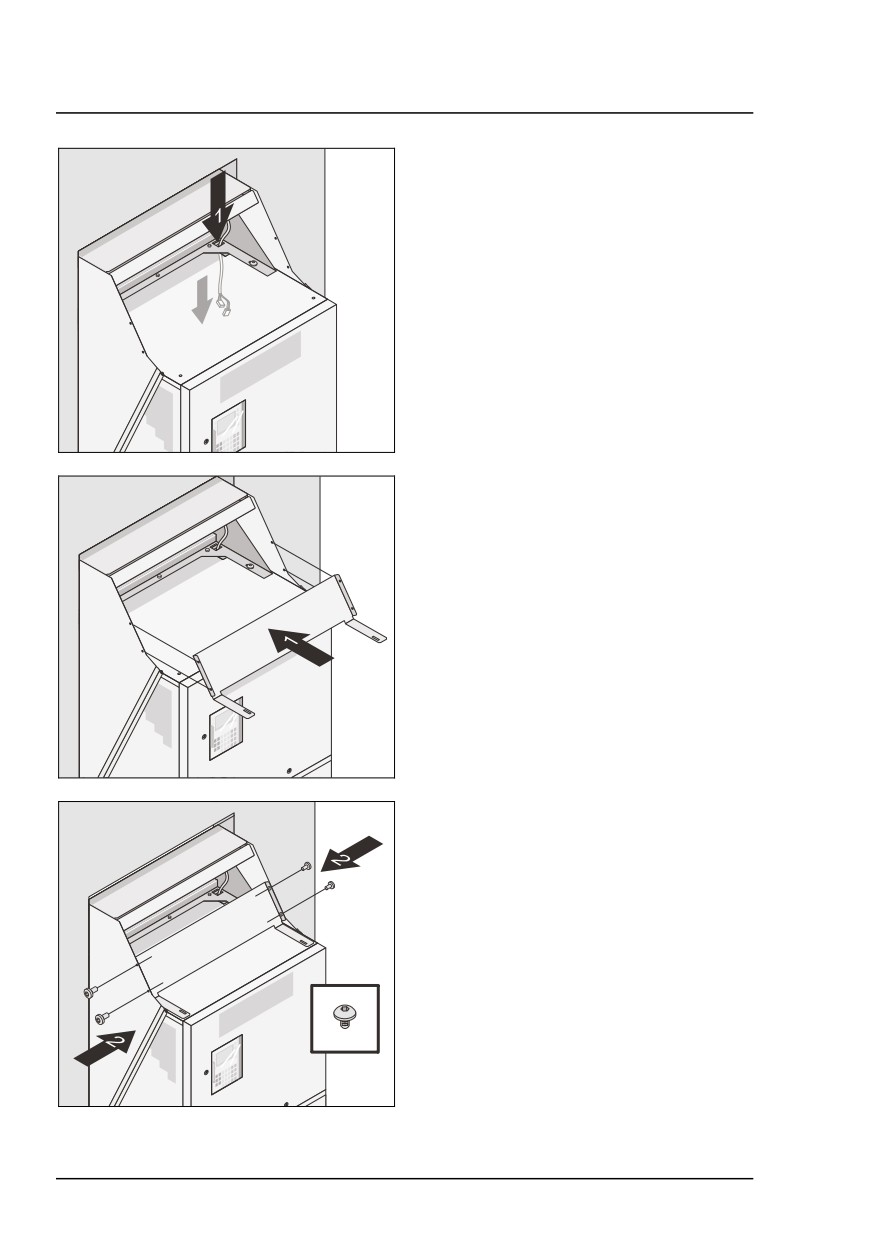

Ослабьте стопорные штифты
светового короба, слегка надавив на
них отвёрткой сбоку и выкручивая
их (1) до тех пор, пока они не
выскочат вверх (2).
1

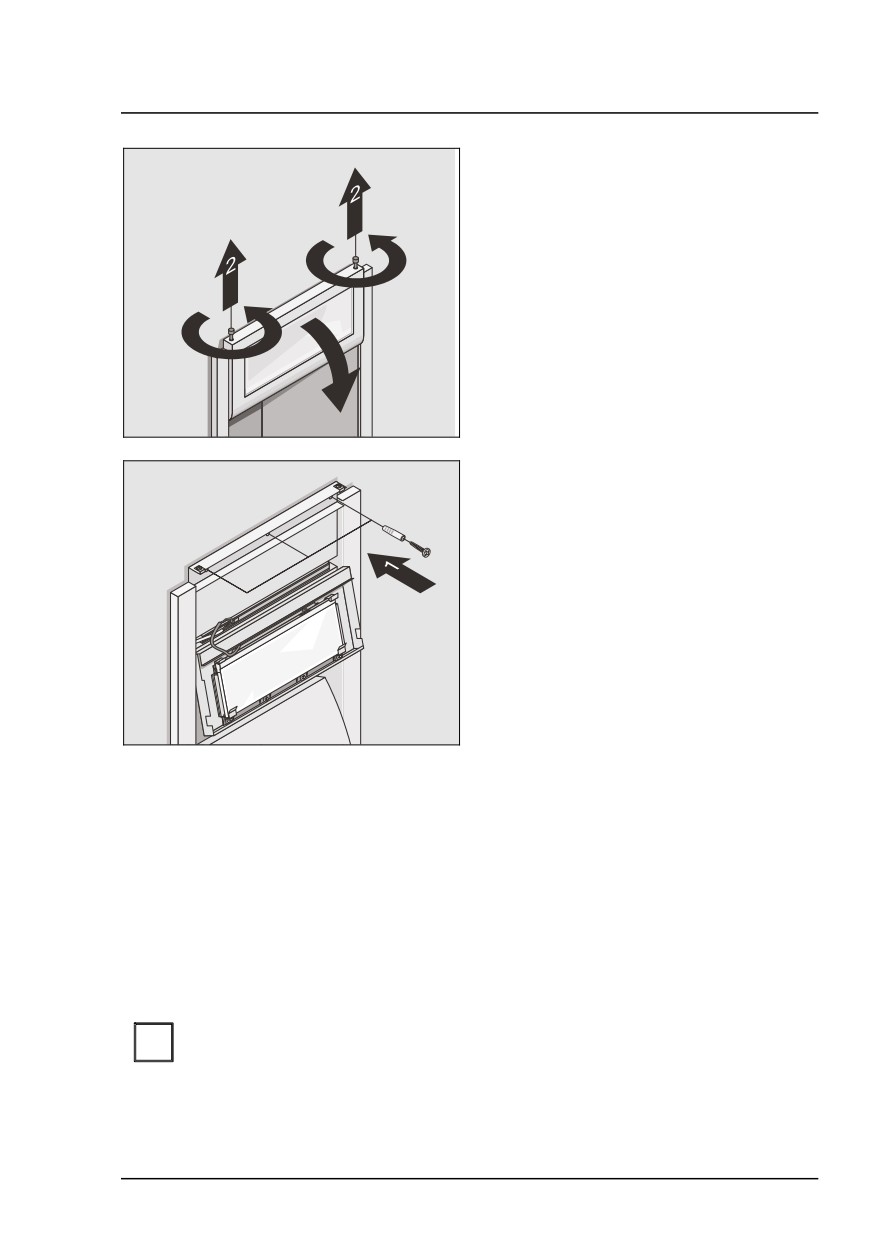

Откиньте бленду светового короба
1
вперёд (3).
3
Просверлите три отверстия (1),
50 мм глубиной каждое и диаметром
8 мм.
Прикрепите короб к стене,
используя прилагаемые дюбели и
болты (6 x 40).
• Закройте световой короб в обратной последовательности.
Подсоединение подсветки
• Откройте дверь устройства управления, разблокируйте панель
управления и выдвиньте её вперед (см. в Руководстве оператора
банкомата ProCash 2100xe / 2100xe USB главу „Управление
банкоматом”).
Свёрнутый соединительный кабель для подсветки логотипа лежит
i
рядом с ПК в банкомате.
129
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка
Проведите соединительный кабель
для подсветки логотипа через
отверстие в крышке во внутрь
банкомата (1).
Задвиньте перекладину на крышке
банкомата до короба (1).
Привинтите перекладину к
коробу (2) с каждой стороны двумя
винтами Taptite с круглой головкой
M4x8.
4x
130
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой
Привинтите перекладину к крышке
банкомата (3) двумя винтами Taptite
с круглой головкой M4x8.
2x
• Вставьте штекеры кабелей адаптера, расположенные в перекладине
крышки банкомата.
• Зафиксируйте кабель в банкомате таким образом, чтобы не повредить
его при выдвигании салазок банкомата.
• Задвиньте панель управления обратно в банкомат до фиксации.
• Закройте дверь устройства управления.
131
Установка наполовину утопленного банкомата с коробом без подсветки
Установка
Установка наполовину утопленного
банкомата с коробом без подсветки
Монтаж установочной рамы
При размещении банкомата и выравнивании установочной рамы
i
следует учитывать необходимые размеры зоны техобслуживания
(см. главу „Планирование установки“, раздел „Требуемые зоны
для работы с банкоматом и техобслуживания“).
Следите за тем, чтобы расстояние от вентиляционных отверстий
до стен составляло не менее 50 мм (с учётом установочной рамы
- 53 мм).
• Выровняйте установочную раму и отметьте отверстия для её
крепления (см. следующие рисунки).
Если по договорённости с банком или наладчиком сигнализации
i
будет устанавливаться датчик выламывания, необходимо
наметить для него дополнительное отверстие (см. следующие
рисунки).
Указания по креплению установочной рамы
Установочная рама независимо от конструкции сейфа (UL, CEN L,
CEN III, CEN IV) крепится к полу в четырёх точках крепления. Для этого
предназначены точки крепления (2) и дублирующие точки крепления (3)
(см. следующие рисунки).
Входящая в комплект поставки установочная рама может быть
использована для банкоматов как с передней, так и с задней загрузкой.
Если крепёжный комплект не был заказан, можно использовать
i
аналогичный крепёж.
132
Установка
Установка наполовину утопленного банкомата с коробом без подсветки

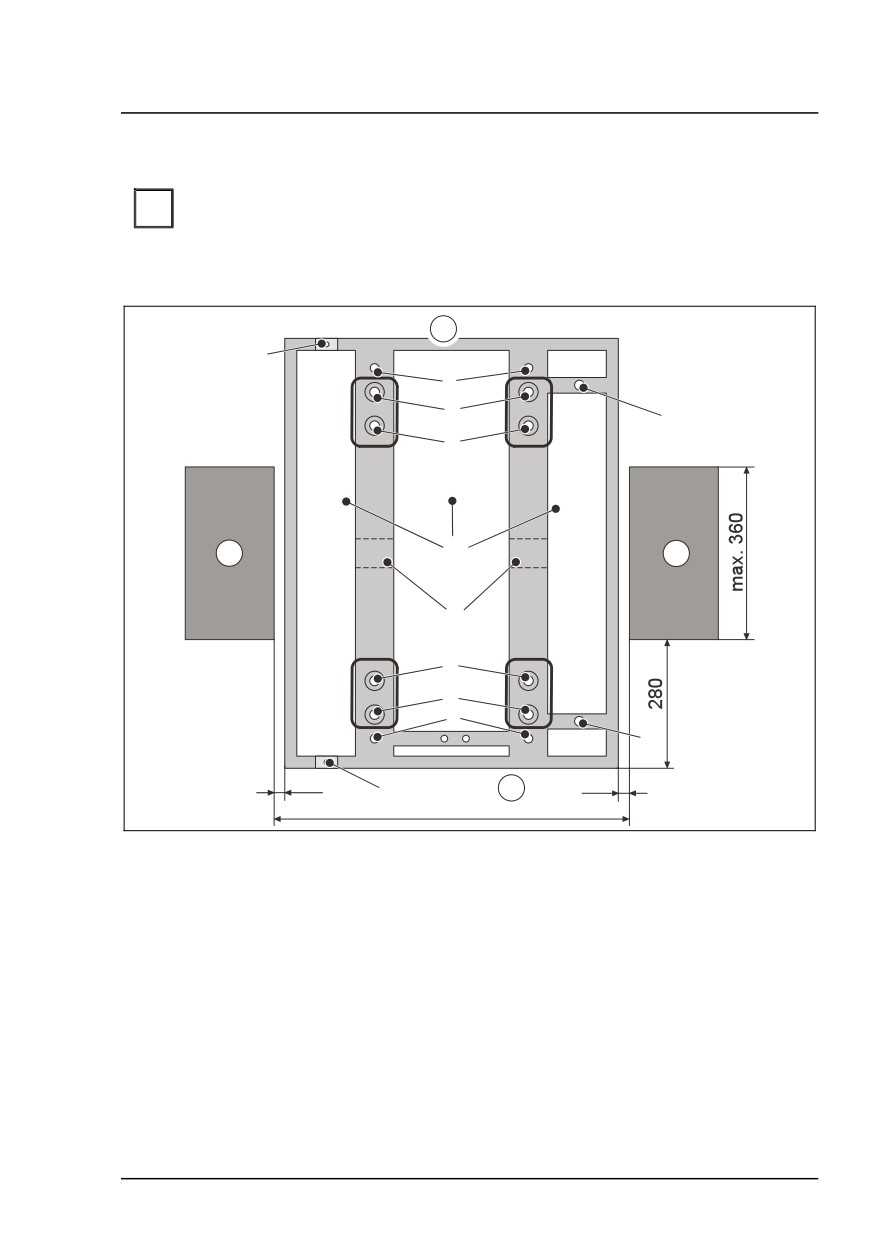

Положение установочной рамы (передняя загрузка)
Установочную раму необходимо закрепить одним стержнем с
i
резьбой на каждую группу отверстий от A до D. Всего для
крепления установочной рамы используется четыре стержня с
резьбой.
10
6
1
A
2
B
5
3
11
7
11
8
3
C
2
D
1
4
23
23
6
9
740
1 Точки крепления сейфа
6 Кабельные вводы в
2 Точки крепления
установочную раму
установочной рамы
7 Места для подвода кабеля
3 Дублирующие точки крепления
8 Кабельные проходы под
установочной рамы
установочной рамой
4 Точка крепления датчика
9 Эта сторона должна быть
выламывания для банкомата с
направлена в сторону панели
передней загрузкой
управления или двери сейфа
5 Не используется
10 Вид банкомата сзади
11 Стена
133
