Банкомат ProCash 2100xe, ProCash 2100xe USB. Руководство по установке - часть 7

Установка полностью утопленного банкомата с коробом

Установка

Подгонка клина

• Откройте дверь устройства управления, разблокируйте панель

управления и выдвиньте её вперед (см. в Руководстве оператора

банкомата ProCash 2100xe главу „Управление банкоматом”).

2

3

1

•

Ослабьте на задней стороне банкомата три болта (1).

• Вставьте в позициях (3) в крышку банкомата по одному болту M4 x 6.

Соедините болтами изнутри клин с крышкой банкомата (не

затягивая) (2).

• Задвиньте панель управления обратно в банкомат до фиксации.

86

Установка

Установка полностью утопленного банкомата с коробом

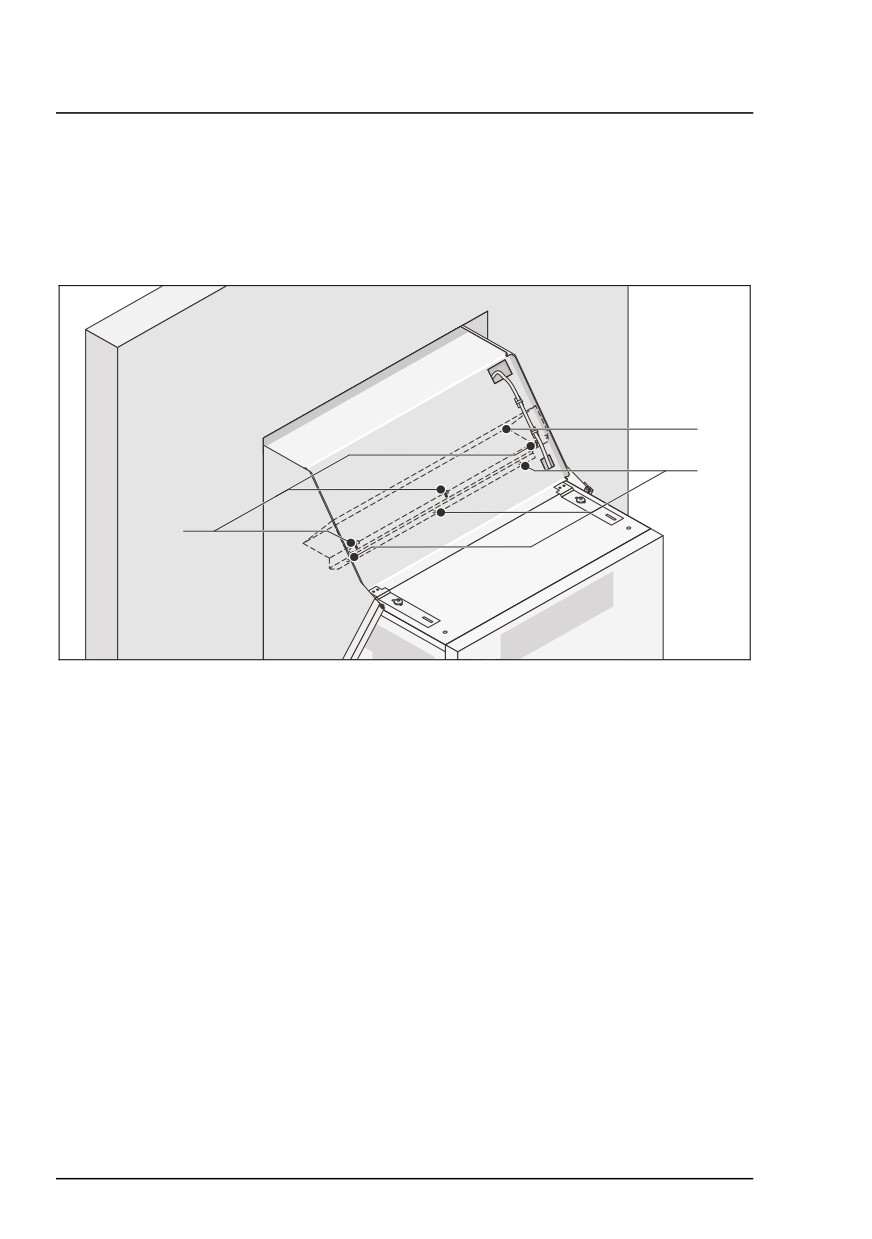

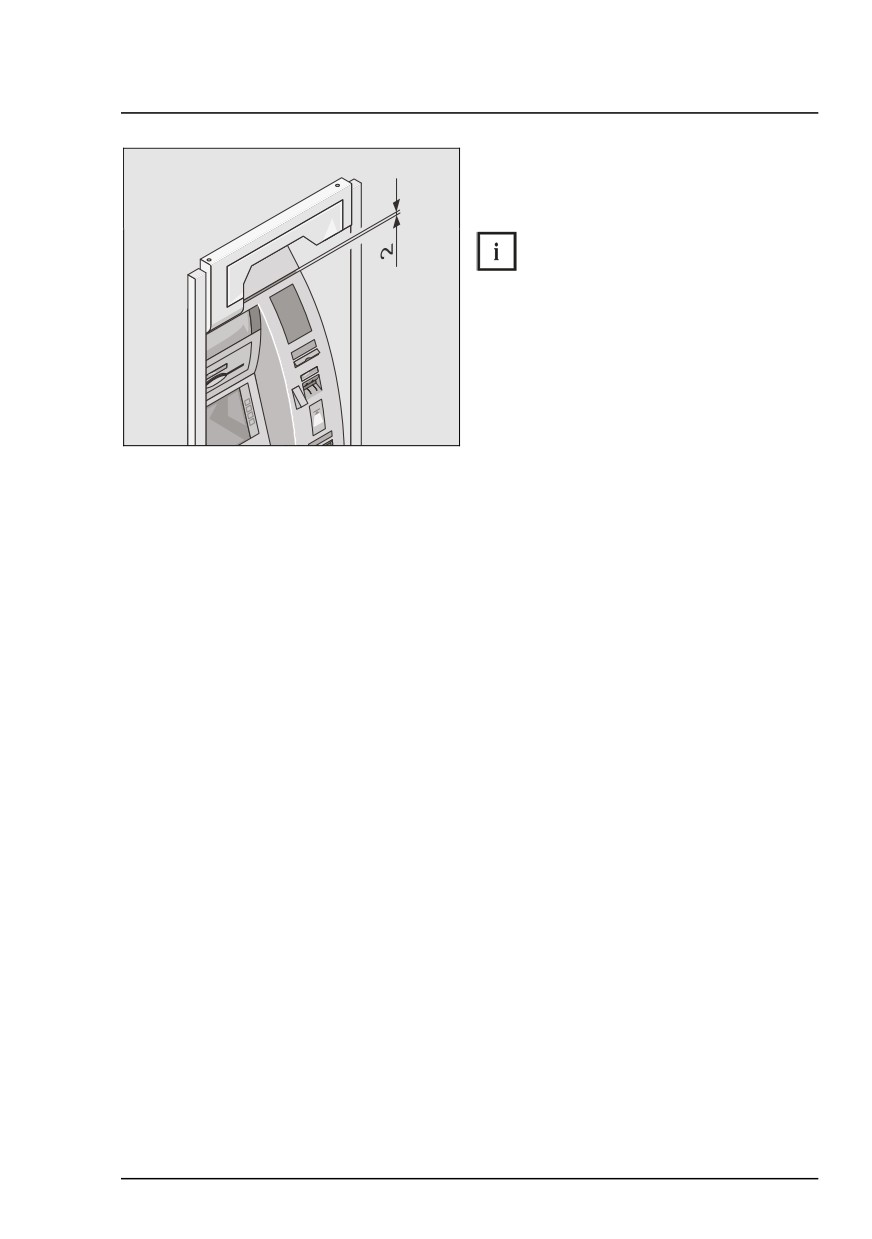

Отрегулируйте положение клина (2)

с передней стороны банкомата.

Расстояние между клином и

верхней кромкой панели

управления должно

составлять (в идеальном

случае) ок. 2 мм.

• Затяните на задней стороне банкомата три болта (1).

• Разблокируйте панель управления и выдвиньте её вперед (см. в

Руководстве оператора банкомата ProCash 2100xe / 2100xe USB главу

„Управление банкоматом”).

• Привинтите клин изнутри тремя болтами (3).

• Задвиньте панель управления обратно в банкомат до фиксации.

• Закройте дверь устройства управления.

87

Установка

Установка банкомата с оконным коробом

Положение установочной рамы для стены толщиной не более 50 мм

Установочную раму необходимо закрепить одним стержнем с

i

резьбой на каждую группу отверстий от A до D. Всего для

крепления установочной рамы используется четыре стержня с

резьбой.

9

6

1

A

2

B

3

4

5

7

8

3

C

2

D

11

11

1

23

10

6

23

740

1 Точки крепления сейфа

6 Кабельные вводы в

2 Точки крепления

установочную раму

установочной рамы

7 Места для подвода кабеля

3 Дублирующие точки

8 Кабельные проходы под

крепления установочной рамы

установочной рамой

4 Точка крепления датчика

9 Эта сторона должна быть

выламывания для банкомата

всегда направлена в сторону

с задней загрузкой

двери сейфа

5 Не используется

10 Сторона панели управления

11 Стена

89

Установка банкомата с оконным коробом

Установка

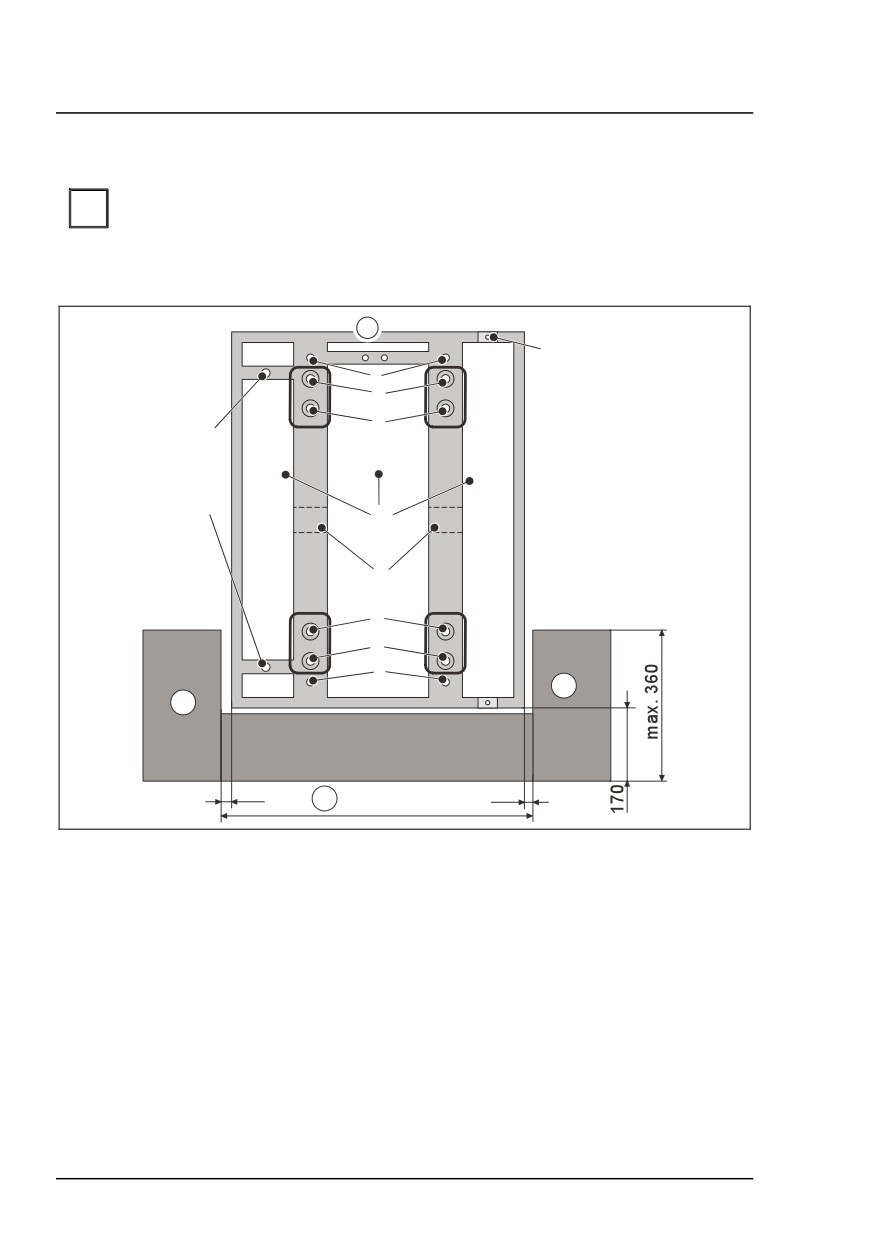

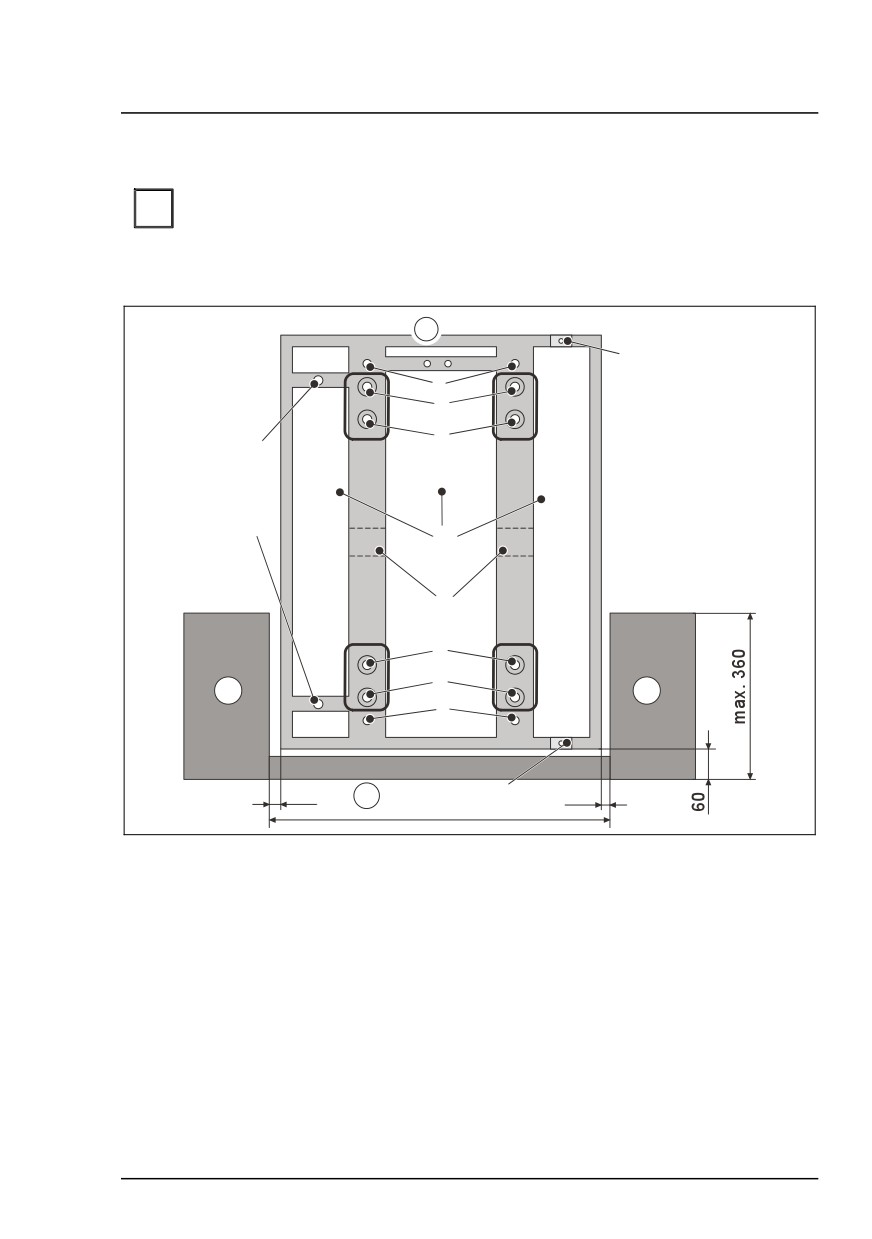

Положение установочной рамы для стены толщиной макс. 160 мм

Установочную раму необходимо закрепить одним стержнем с

i

резьбой на каждую группу отверстий от A до D. Всего для

крепления установочной рамы используется четыре стержня с

резьбой.

9

6

1

A

2

B

3

4

5

7

8

3

C

2

D

1

11

11

23

23

10

740

1 Точки крепления сейфа

6 Кабельные вводы в

2 Точки крепления установочной

установочную раму

рамы

7 Места для подвода кабеля

3 Дублирующие точки крепления

8 Кабельные проходы под

установочной рамы

установочной рамой

4 Точка крепления датчика

9 Эта сторона должна быть всегда

выламывания для банкомата с

направлена в сторону двери

задней загрузкой

сейфа

5 Не используется

10 Сторона панели управления

11 Стена

90

Установка банкомата с оконным коробом

Установка

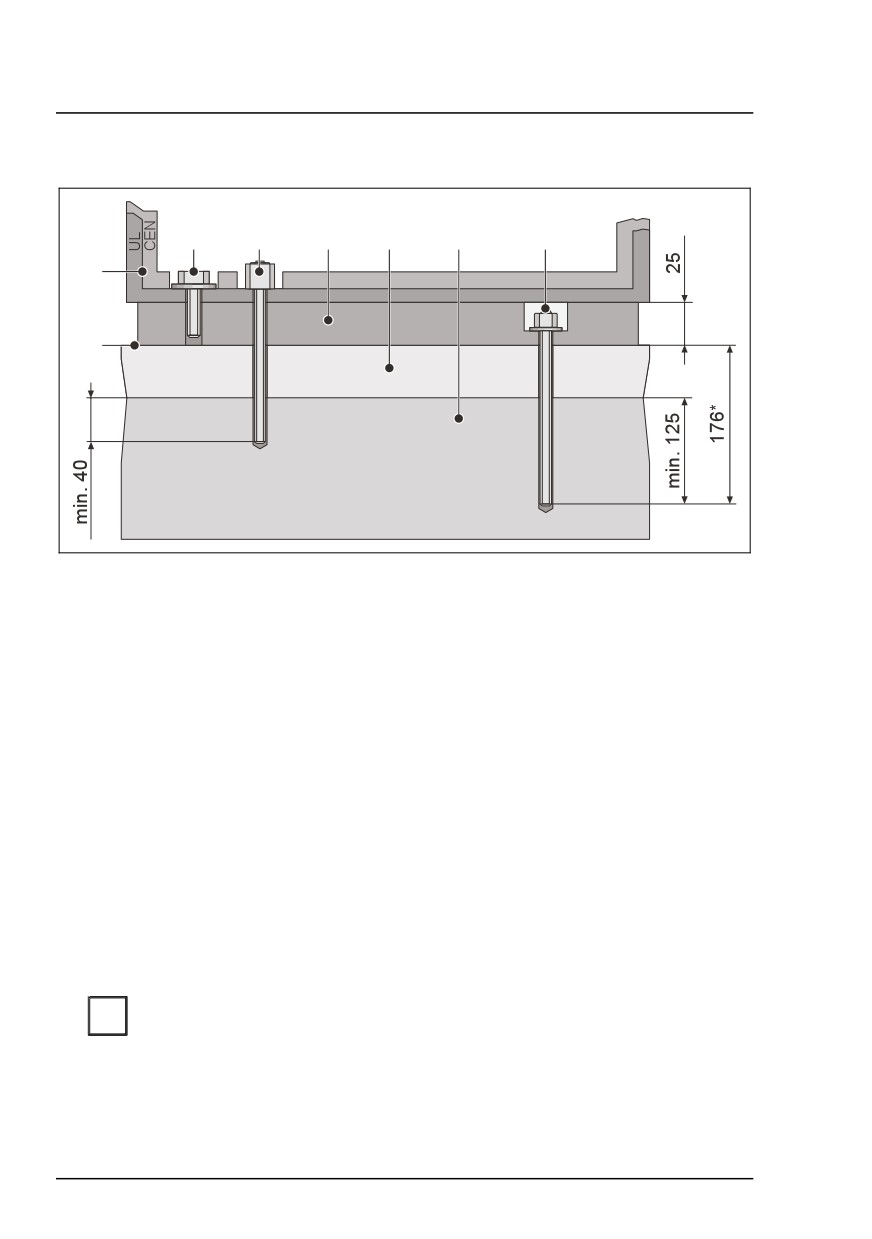

Схема крепления

2

3

4

5

6

7

1

8

1 Сейф

6 Бетон

2 Крепёжный комплект сейфа

7 Крепёжный комплект установочной

3 Датчик выламывания

рамы

4 Установочная рама

8 Верхний уровень готового пола

5 Наливной пол

* Этот размер необходим для непосредственного использования

стержней с резьбой, содержащихся в крепёжном комплекте. В

противном случае их необходимо либо подогнать, либо заменить на

равнозначные стержни с резьбой.

•

Очистите просверленные отверстия в соответствии с инструкцией по

монтажу баллончика.

•

Закрепите стержни с резьбой в бетонном фундаменте в соответствии

с инструкцией по монтажу баллончика.

Стержни с резьбой должны высовываться не меньше чем на

i

24 мм, но не более 25 мм.

•

Вставьте, если необходимо, дюбель для датчика выламывания.

92

Установка

Установка банкомата с оконным коробом

•

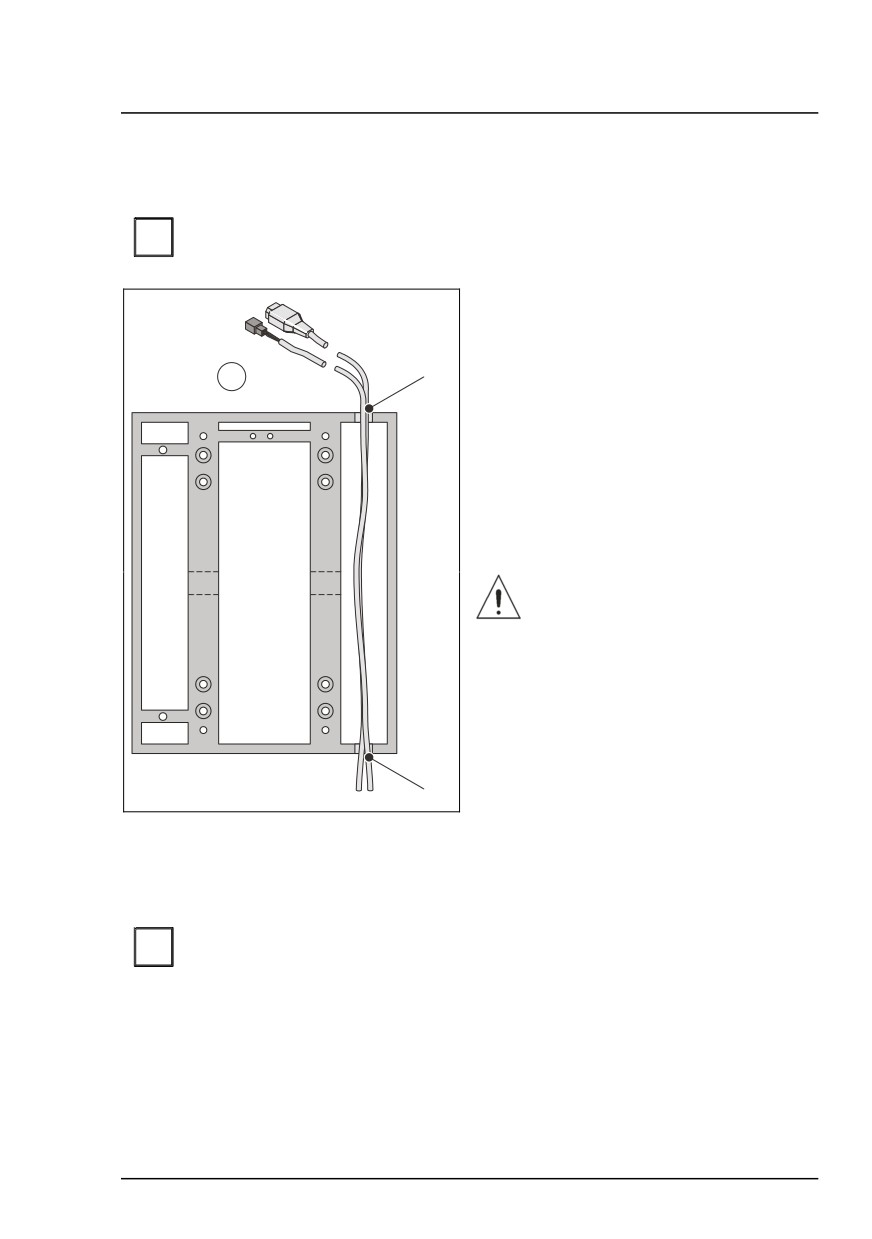

Выньте заглушку 6b и, если необходимо, заглушку 6а из кабельных

вводов (см. поз. 6а и 6b на следующем рисунке).

Наличие свободного пространства в установочной раме

i

позволяет также вводить кабель через кабельные каналы в полу.

Если со стороны двери сейфа нет

соединительных кабелей,

проложенных заказчиком:

9

6b

Проведите в сейф кабели передачи

данных, кабель дистанционного

индикатора состояния (опция) и

сетевой кабель через кабельные

вводы, и, если необходимо, через

кабельные проходы в установочном

каркасе за дверь сейфа (9)

установочной рамы, как показано на

рисунке.

Проследите за тем, чтобы

соединительный кабель

прокладывался свободно и не

защемлялся установочной

рамой.

6a

• Привинтите установочную раму к полу (материалы см. в разделе

„Крепёжные комплекты“).

Учитывайте время отверждения крепёжных материалов.

Стержни с резьбой не должны высовываться из установочной

i

рамы. При необходимости укоротите стержни с резьбой.

93

Установка банкомата с оконным коробом

Установка

Монтаж банкомата на установочную раму

Для систем не подготовленных на заводе к установке с коробом,

i

при закреплении короба необходимо произвести следующие

действия

(см. прилагаемое к коробу Руководство по монтажу).

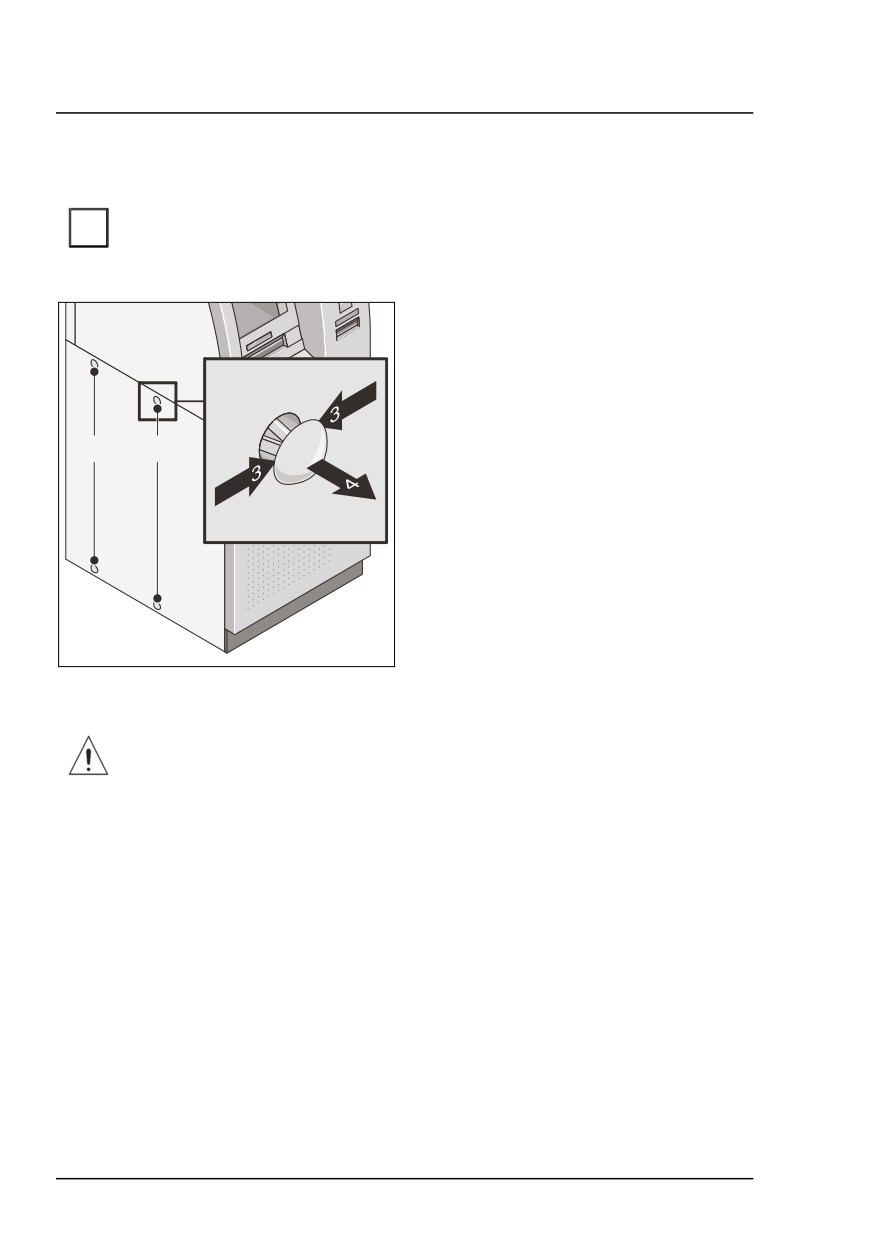

Удалите на обеих сторонах

банкомата в позициях (1) и (2)

заглушки, поддев их сбоку (3) и

вытянув вперёд (4).

1

2

• Надвиньте банкомат на установочную раму.

Проследите за тем, чтобы при этом не повредить кабели.

• Откройте дверь сейфа (см. главу „Управление банкоматом“ в

Руководстве оператора).

• Удалите внутренние транспортные предохранители, которые

требуется удалить перед установкой банкомата (см. прилагаемую

памятку).

94

Установка

Установка банкомата с оконным коробом

Для более удобного доступа к точкам крепления сейфа можно откинуть

вверх диспенсер CMD-V4.

Откидывание диспенсера (CMD-V4) вверх

•

Откройте защитную дверцу, если необходимо (см. главу „Управление

банкоматом“ в Руководстве оператора).

•

Выньте реджект/ретракт-кассету и кассеты выдачи денег (см. в

Руководстве оператора главу „Диспенсер (CMD-V4)“).

В целях минимизации веса все кассеты необходимо вынуть.

i

•

Закройте защитную дверцу (см. главу „Управление банкоматом“ в

Руководстве оператора).

•

Выдвиньте диспенсер CMD-V4 (см. в Руководстве оператора главу

„Управление банкоматом“).

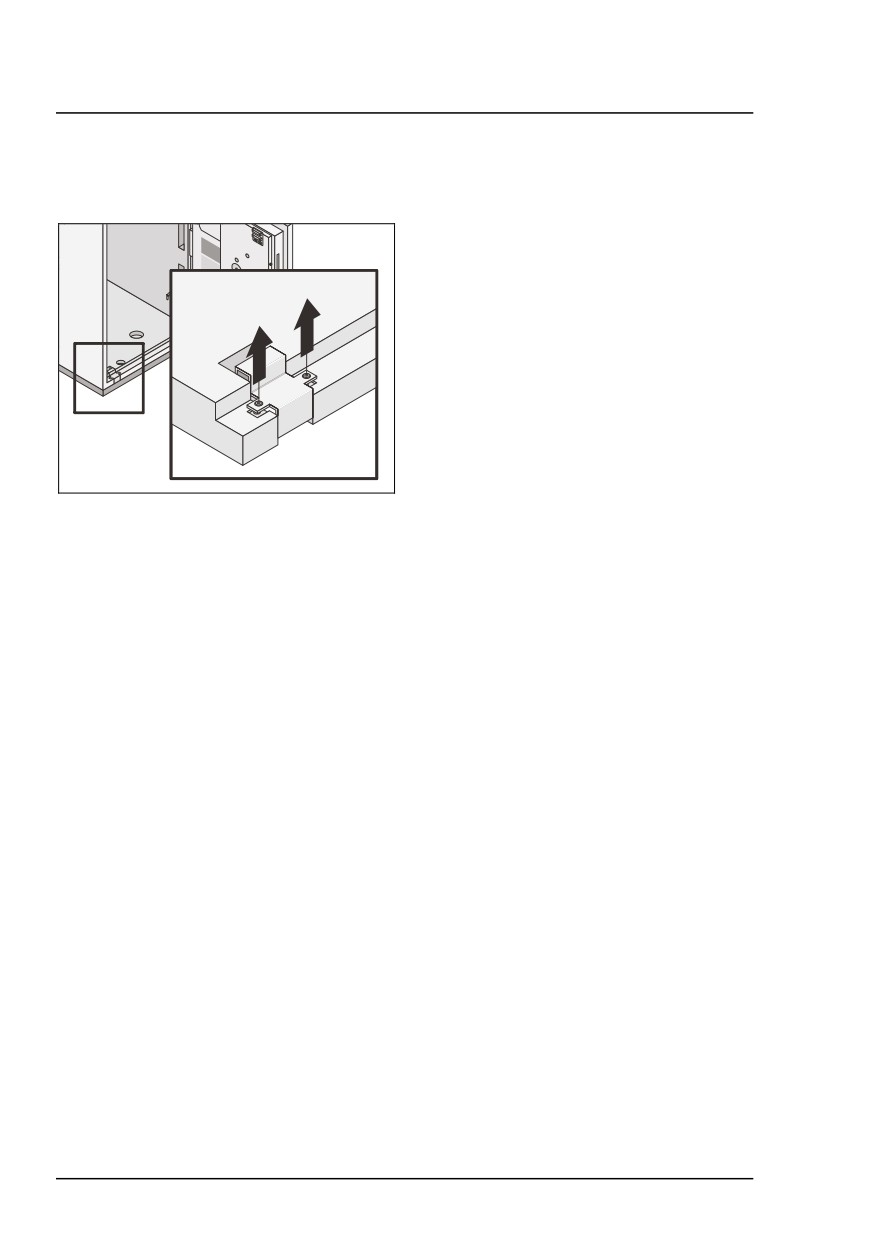

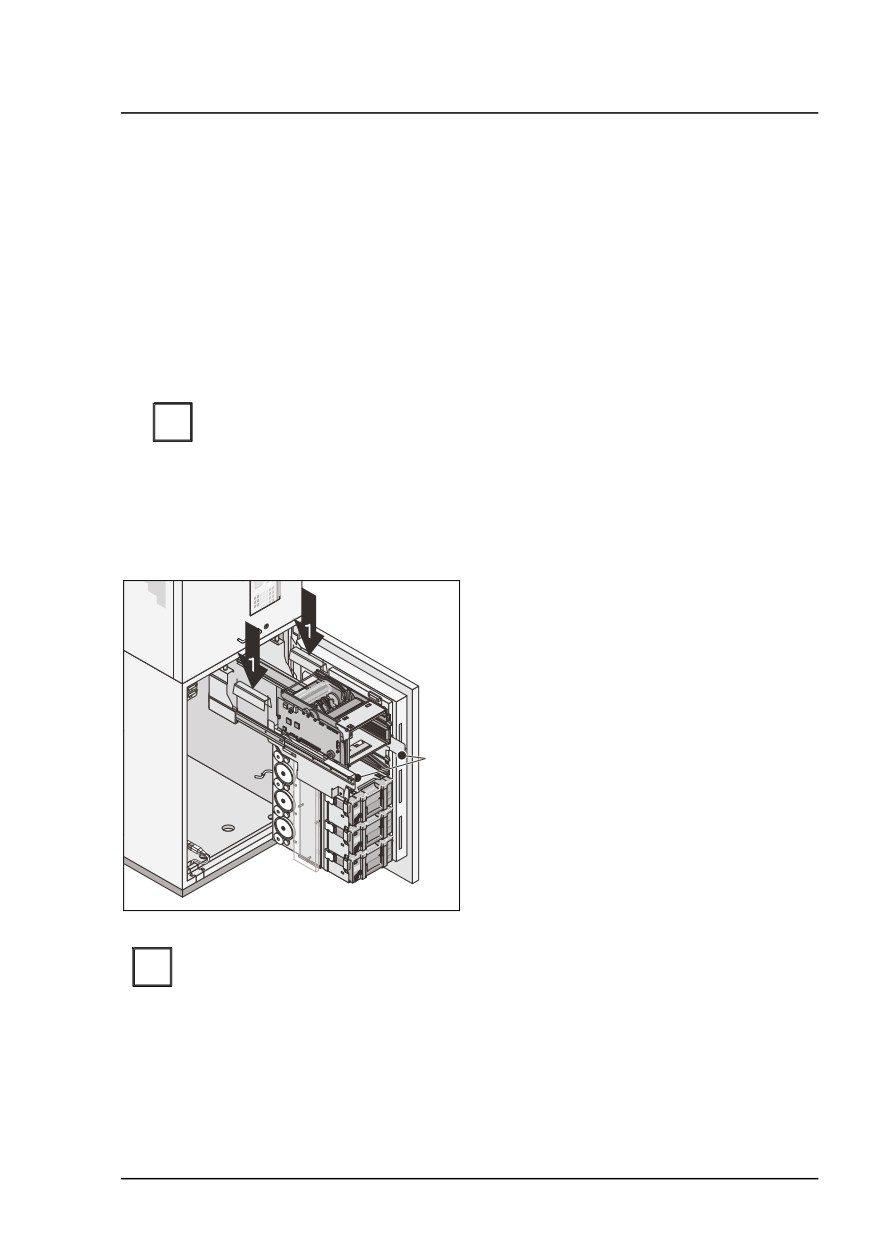

Вставьте оба стопора

направляющих (1) (находятся в

сейфе) согласно рисунку.

Удалите предохранительный

винт (2) на конце выдвижной

направляющей, с левой и с правой

2

стороны.

При поднимании следите за тем, чтобы не повредить или не

i

сдвинуть соединительные кабели на задней стороне торцовой

поверхности контроллера диспенсера CMD-V4 !

95

Установка банкомата с оконным коробом

Установка

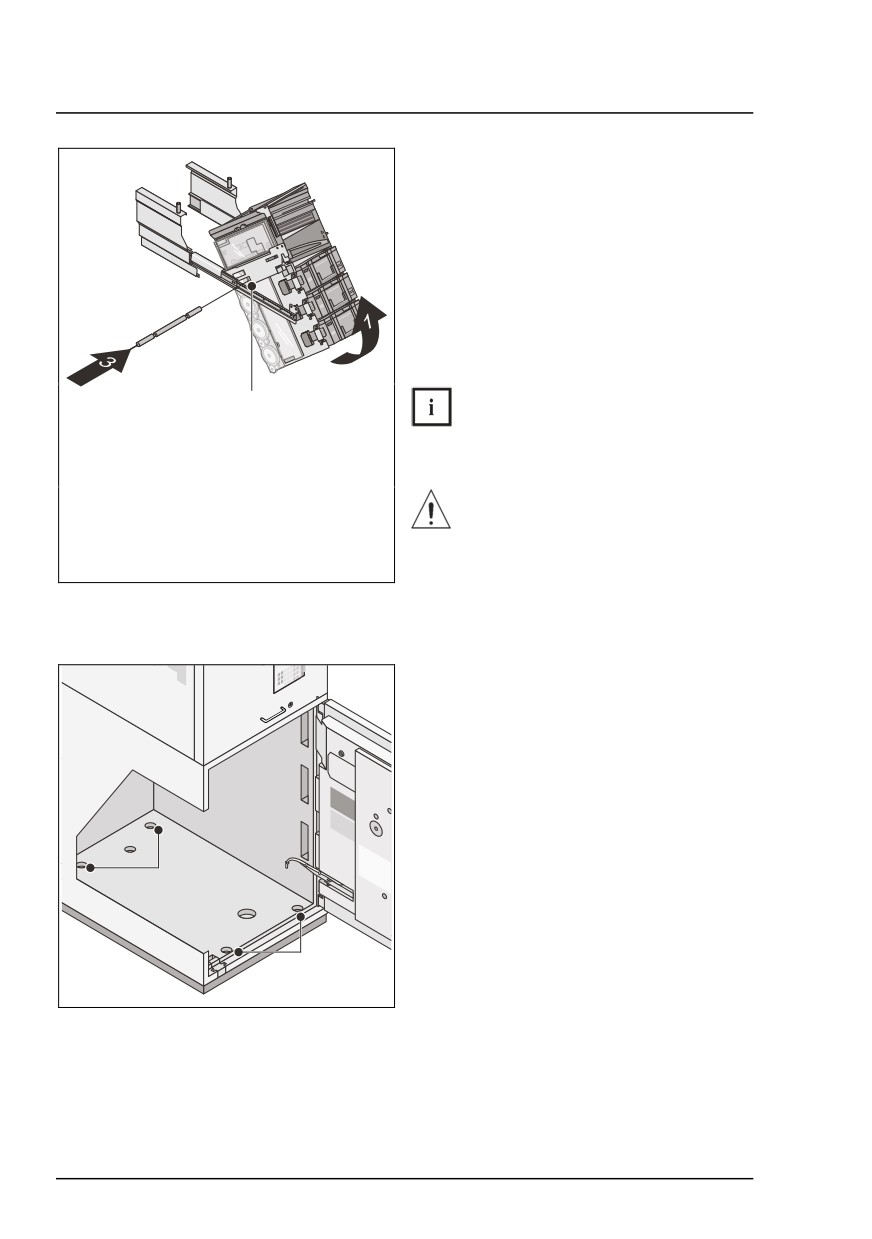

Поворачивайте диспенсер CMD-V4

вверх (1) до тех пор, пока над

выдвижной направляющей не

станет видно отверстие (2).

Вставьте фиксатор (3) (находится в

сейфе), пока он не зафиксируется

по выемкам в боковых стенках

каркаса диспенсера CMD-V4.

Проверьте CMD-V4 на прочность

посадки, двигая его взад и вперёд.

Следите за тем, чтобы при

2

установке фиксатора не

повредить кабели.

Проверьте диспенсер CMD-V4

на надёжную посадку.

Фиксатор не должен двигаться

взад и вперёд.

Привинчивание банкомата к установочной раме

Выровняйте банкомат на

установочной раме (точки

крепления (1) и (2) указаны на

рисунке).

Привинтите сейф к установочной

раме (материалы см. в разделе

„Крепёжные комплекты“).

Затяните в сейфе сначала

1

задние (2), затем передние (1)

крепёжные винты.

2

96

Установка

Установка банкомата с оконным коробом

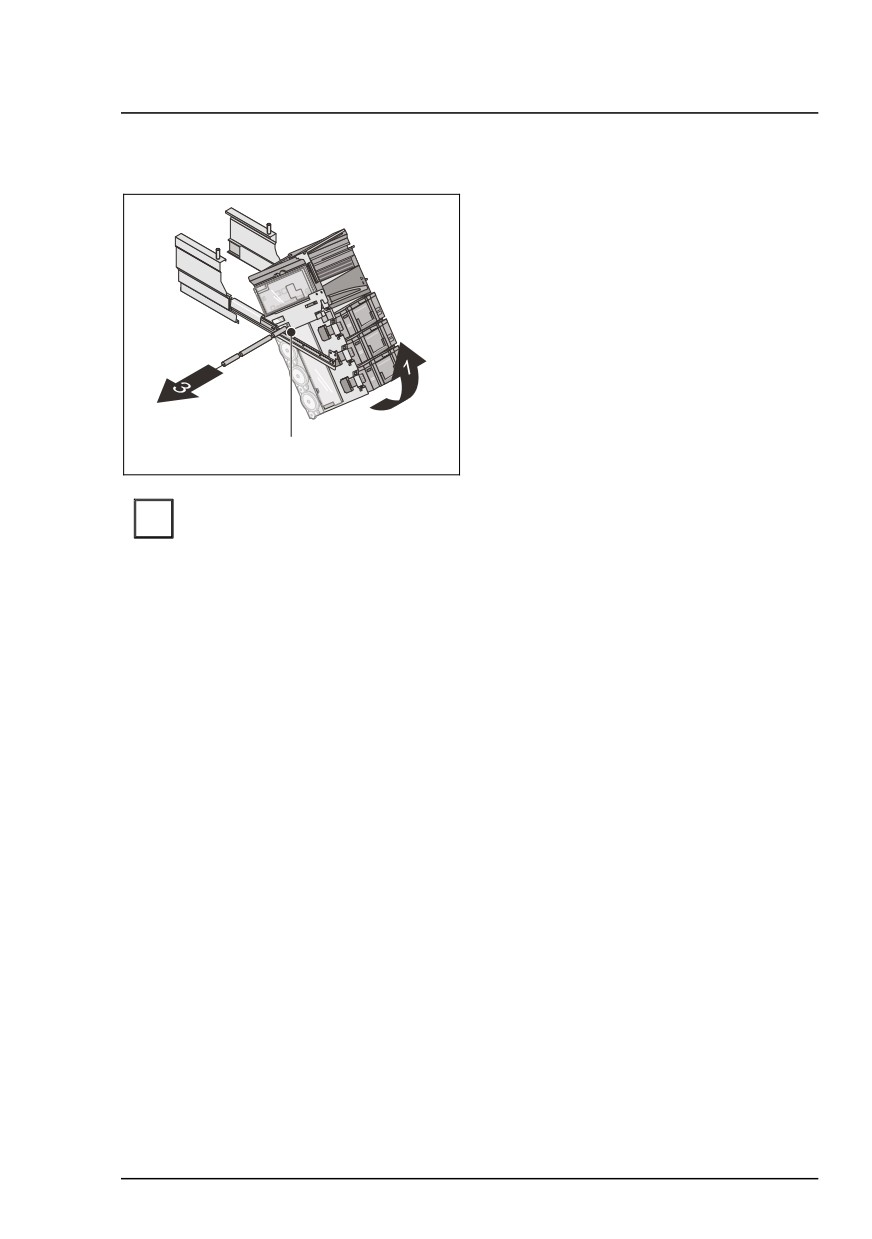

Откидывание диспенсера (CMD-V4) вниз

Слегка приподнимите диспенсер

CMD-V4 (1) до тех пор пока вы не

сможете вынуть фиксатор из

отверстия (2) в направлении

стрелки (3).

Осторожно опустите CMD-V4.

2

При опускании следите за тем, чтобы не повредить или не

i

сдвинуть соединительные кабели на задней стороне торцовой

поверхности контроллера диспенсера CMD-V4 !

• Удалите оба стопора направляющих и вдвиньте CMD-V4 обратно в

сейф.

• Откройте защитную дверцу, если необходимо.

• Установите оба предохранительных винта на место.

• Снова вставьте кассеты.

• Закройте защитную дверцу, если необходимо.

97

Установка банкомата с оконным коробом

Установка

Прокладывание сетевых кабелей и кабелей передачи

данных

Выньте заглушку сейфа.

• Проведите в сейф кабели передачи данных и сетевой кабель (если

необходимо, через место для подвода кабеля установочной рамы).

• Установите заглушку установочной рамы (поз. 6b) и заглушку сейфа на

место.

98

Установка банкомата с оконным коробом

Установка

Монтаж оконного короба

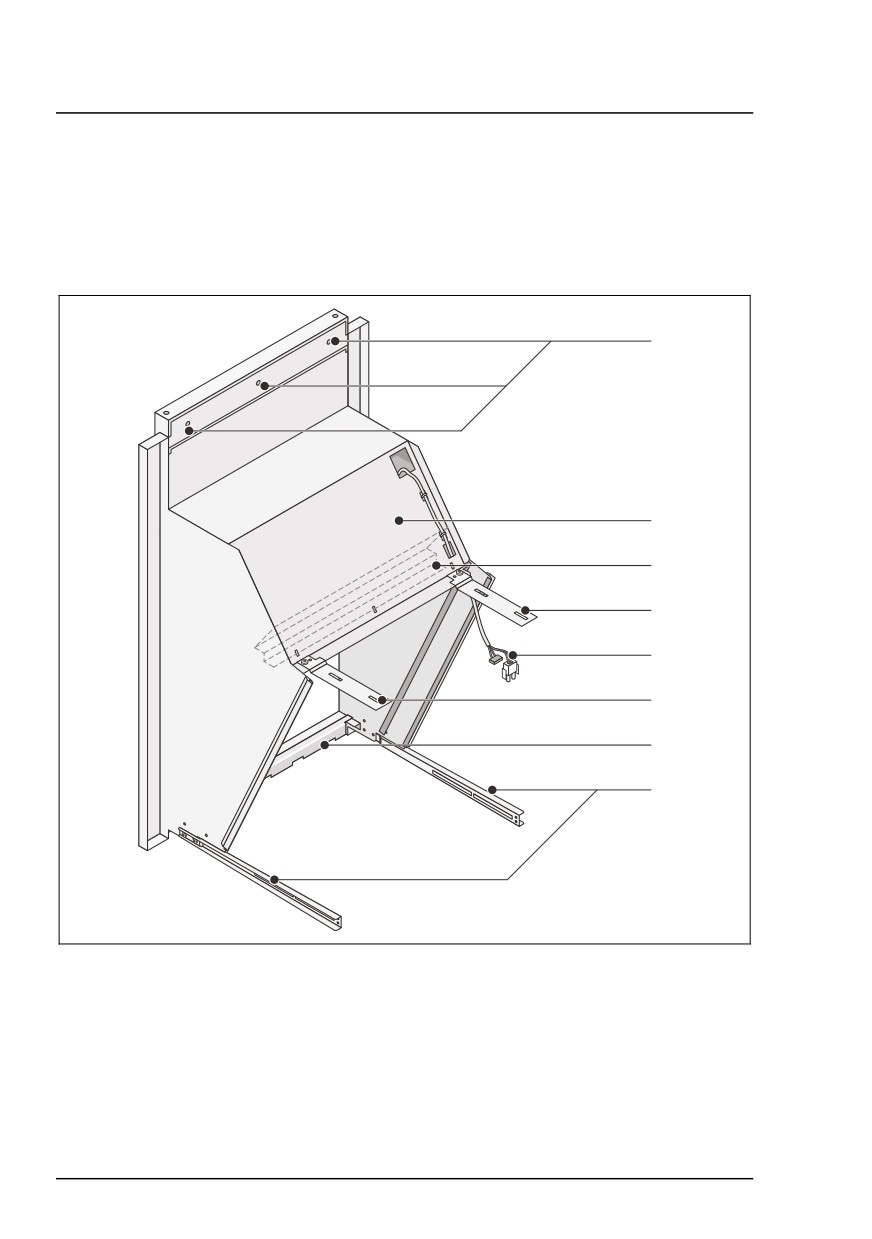

Общий вид короба для стен толщиной до 50 мм (в

сборе)

1

2

3

4

5

4

6

7

1 Отверстия для крепления к стене

5 Соединительный кабель

2 Короб

подсветки

3 Клин

6 Перекладина окна

4 Крепёжные накладки

7 Накладки короба

100

Установка

Установка банкомата с оконным коробом

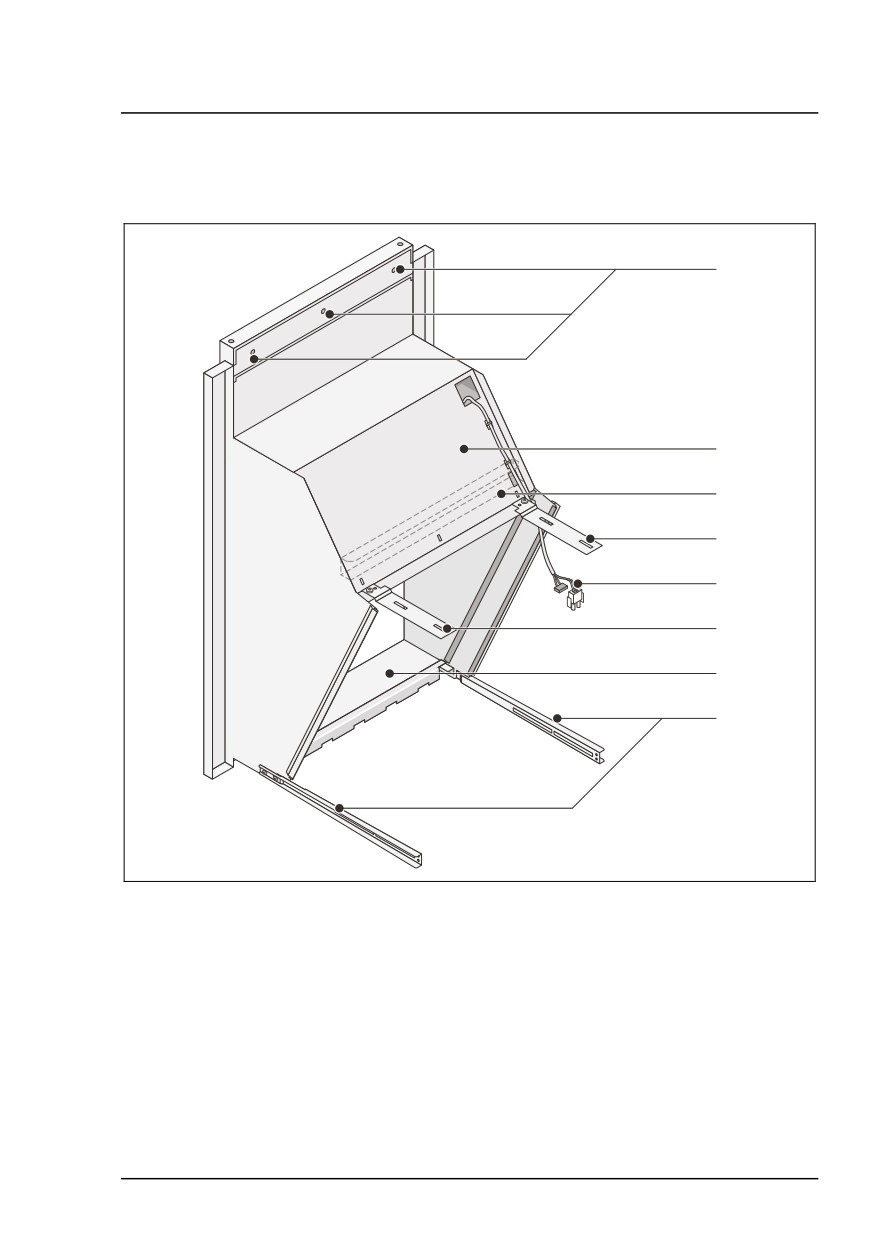

Общий вид короба для стен толщиной до 160 мм

(в сборе)

1

2

3

4

5

4

6

7

1 Отверстия для крепления к стене

5 Соединительный кабель

2 Короб

подсветки

3 Клин

6 Перекладина окна

4 Крепёжные накладки

7 Накладки короба, нижние

101
