Банкомат ProCash 2100xe, ProCash 2100xe USB. Руководство по установке - часть 8





Установка банкомата с оконным коробом
Установка
Предварительная сборка короба для стен толщиной
50 мм и 160 мм
Нет никакого различия между
предварительной сборкой короба
i
для стен толщиной 50 мм и 160 мм.

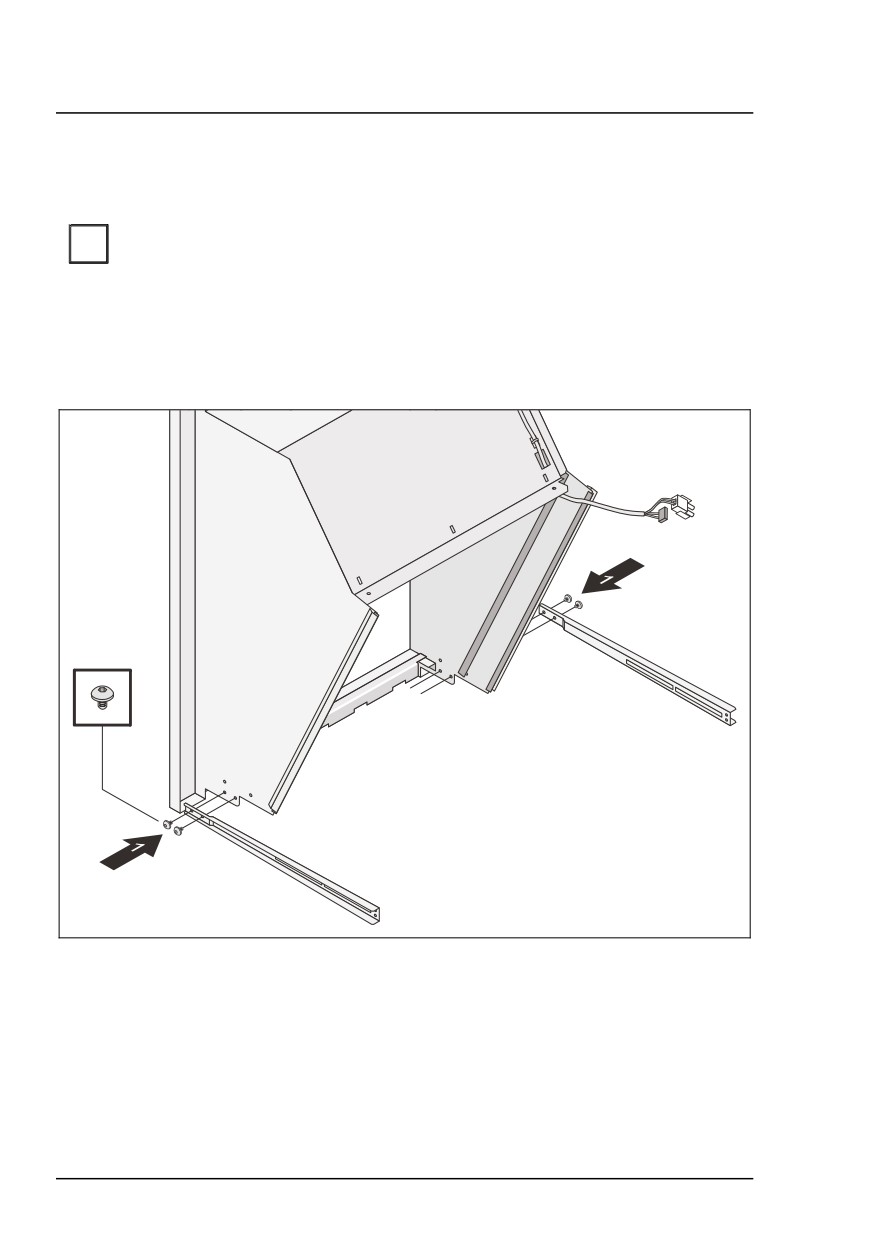

Привинтите накладки (поз. 7 на рис. „Общий вид короба для стен
толщиной до 50 мм (в сборе)“ или соответственно „Общий вид короба
для стен
толщиной до 160 мм (в сборе)“) с правой и левой стороны
короба, каждую двумя винтами Taptite
с круглой головкой M4x6 (1).
4x
102
Установка
Установка банкомата с оконным коробом

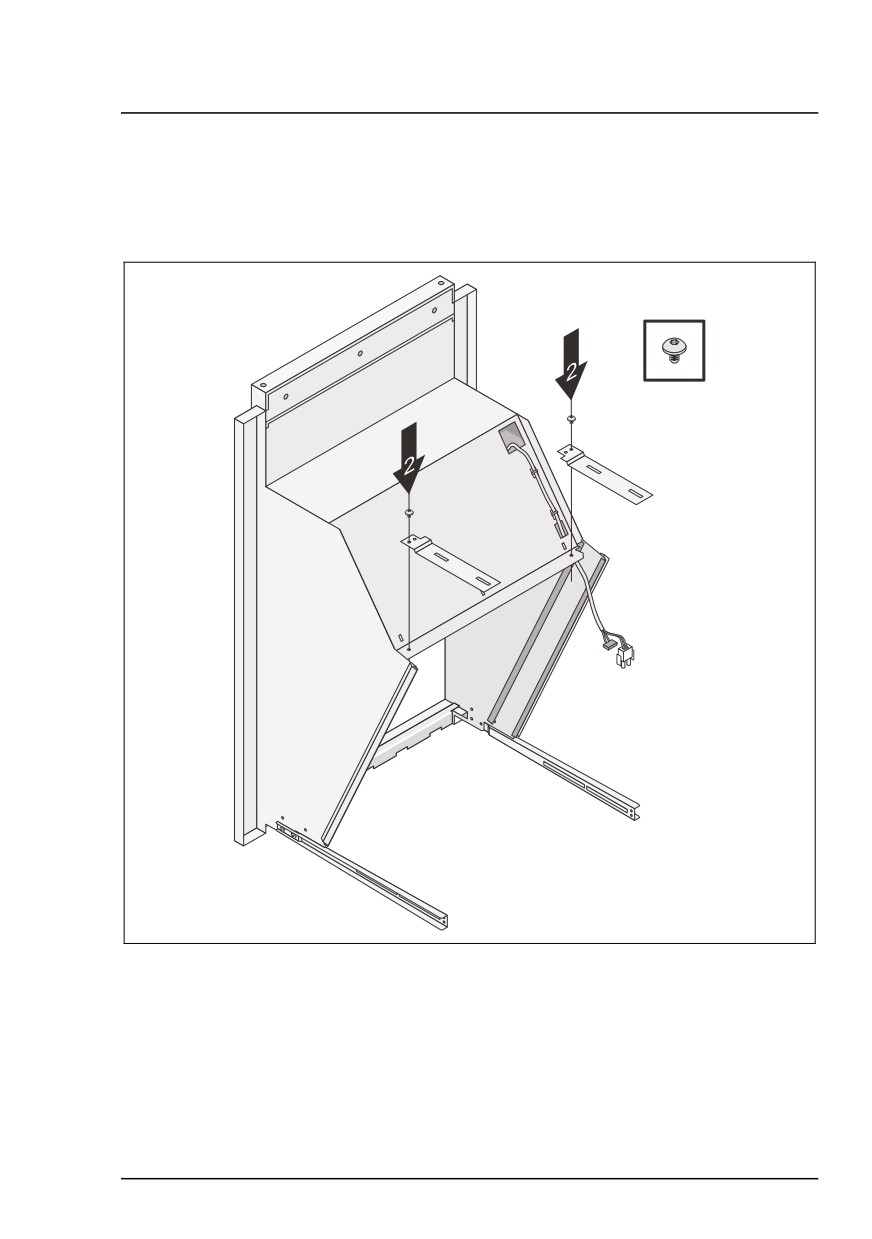

Привинтите каждую из крепёжных накладок (поз. 4 на рис. „Общий вид
короба для стен толщиной до 50 мм (в сборе)“ или соответственно
„Общий вид короба для стен толщиной до 160 мм (в сборе)“) одним
винтом Taptite с круглой головкой M4x6 (2).
2x
103
Установка банкомата с оконным коробом
Установка
Закрепление короба

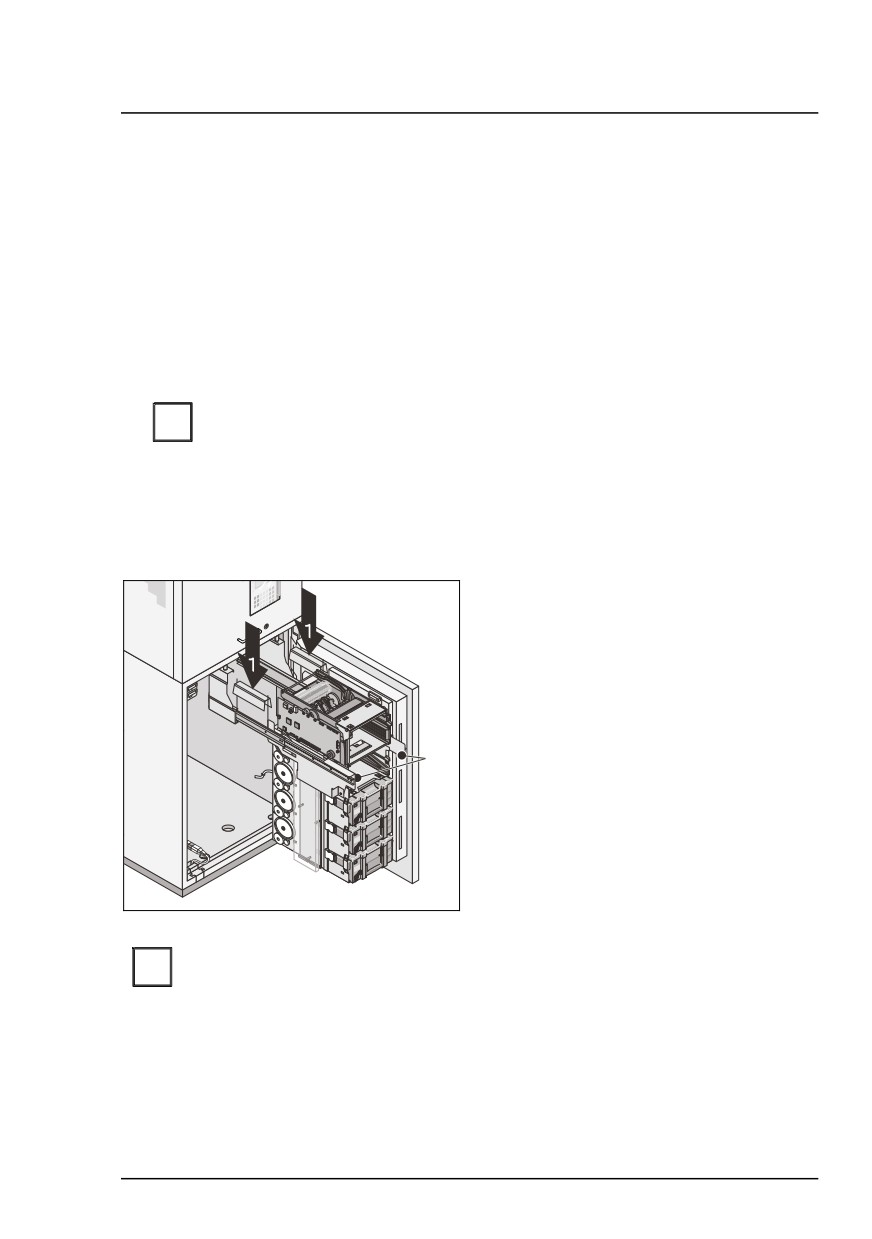

Откройте дверь устройства управления, разблокируйте панель
управления и выдвиньте её вперед (см. в Руководстве оператора
банкомата ProCash 2100xe / 2100xe USB главу „Управление
банкоматом”).

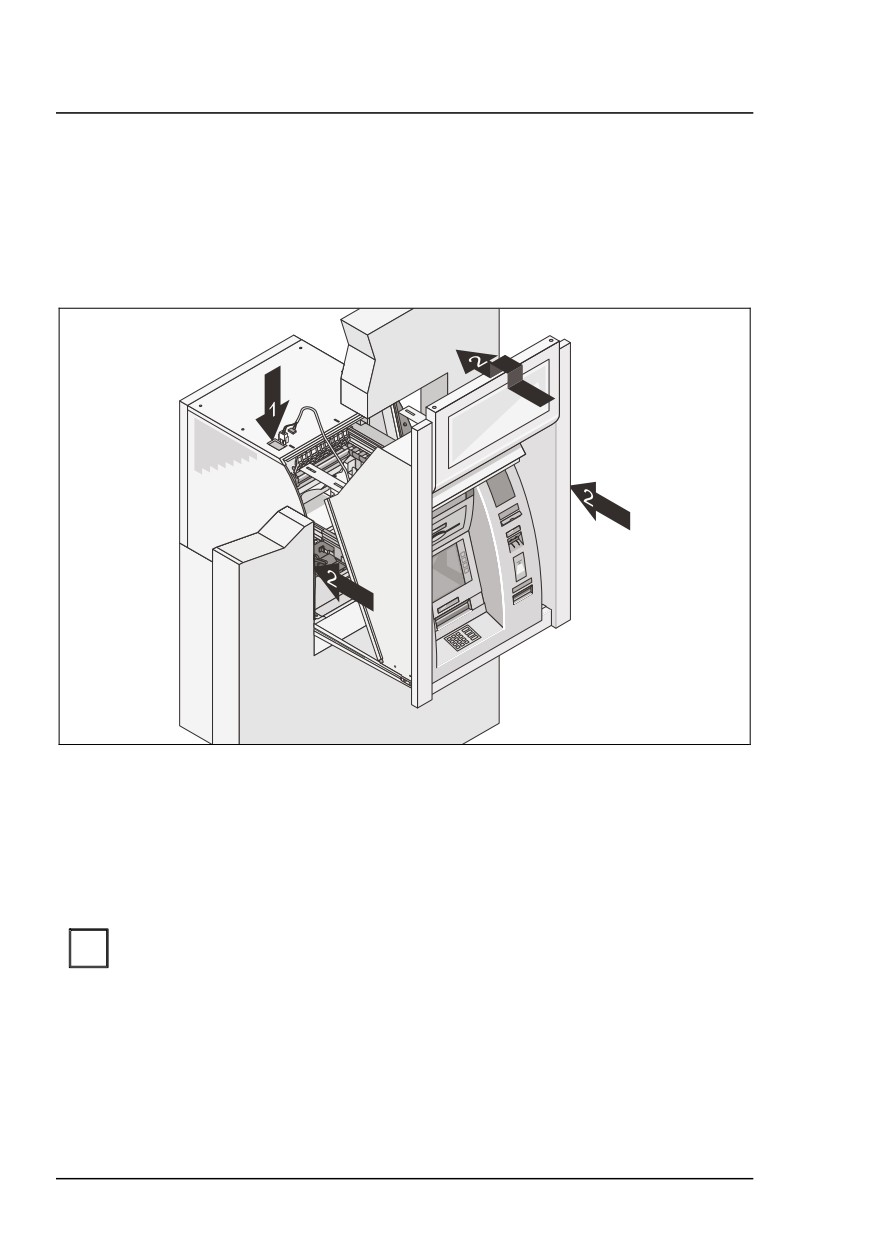

Проведите соединительный кабель для подсветки через кабельное
отверстие в банкомате (1).
Сдвиньте короб
вперёд в направлении стрелки (2) до панели
управления. Слегка приподнимите короб, осторожно продвиньте над
панелью управления и опустите короб.
Следите за тем, чтобы не поцарапать панель управления.
i
Продвиньте короб дальше до стены.
104
Установка
Установка банкомата с оконным коробом
2x
2x

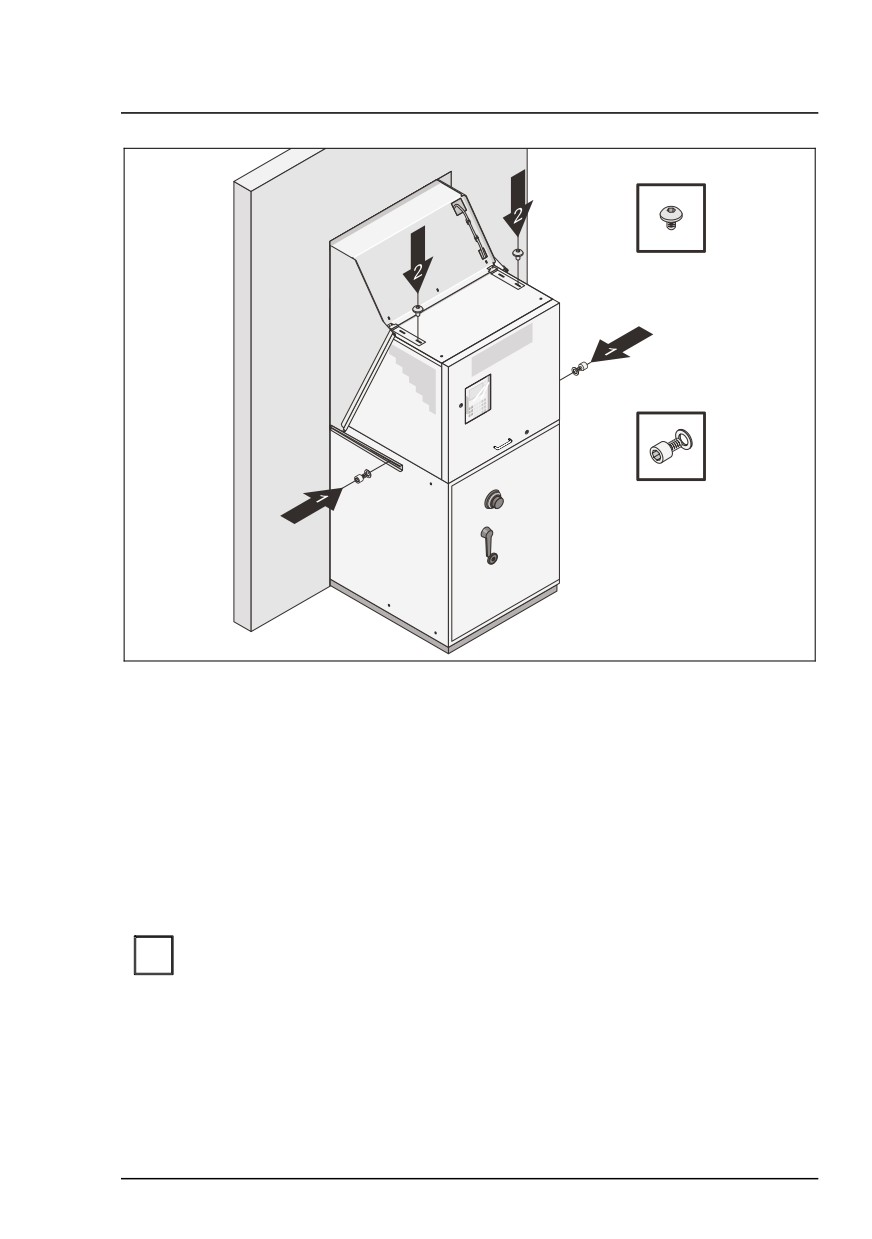

Привинтите каждую из накладок короба (1) одним винтом с
цилиндрической головкой и 6-гр. углублением под ключ M6 x 10 и
одной подкладной шайбой 6,4x1,6 к банкомату. Для закрепления
крепёжных накладок в случае стен толщиной до 50 мм используйте
соответствующий передний продольный паз (в направлении короба), а
в случае стен толщиной до 160 мм - соответствующий задний
продольный паз (в направлении двери устройства управления).
Привинтите каждую из крепёжных накладок (2) одним винтом Taptite с
круглой головкой M4x6.
В случае ограниченного пространства необходимо использовать
i
соответствующий инструмент с небольшой монтажной глубиной.
При привинчивании накладок короб должен прилегать к стене.
Однако если стена неровная, короб не следует слишком вдавливать в
стену, иначе при креплении накладок он может перекоситься. Это
может привести к тому, что панель управления при открывании будет
задевать внутренние поверхности короба или зависать на них.
105
Установка банкомата с оконным коробом
Установка
Задвиньте панель управления обратно в банкомат до фиксации.
Закройте дверь устройства управления.

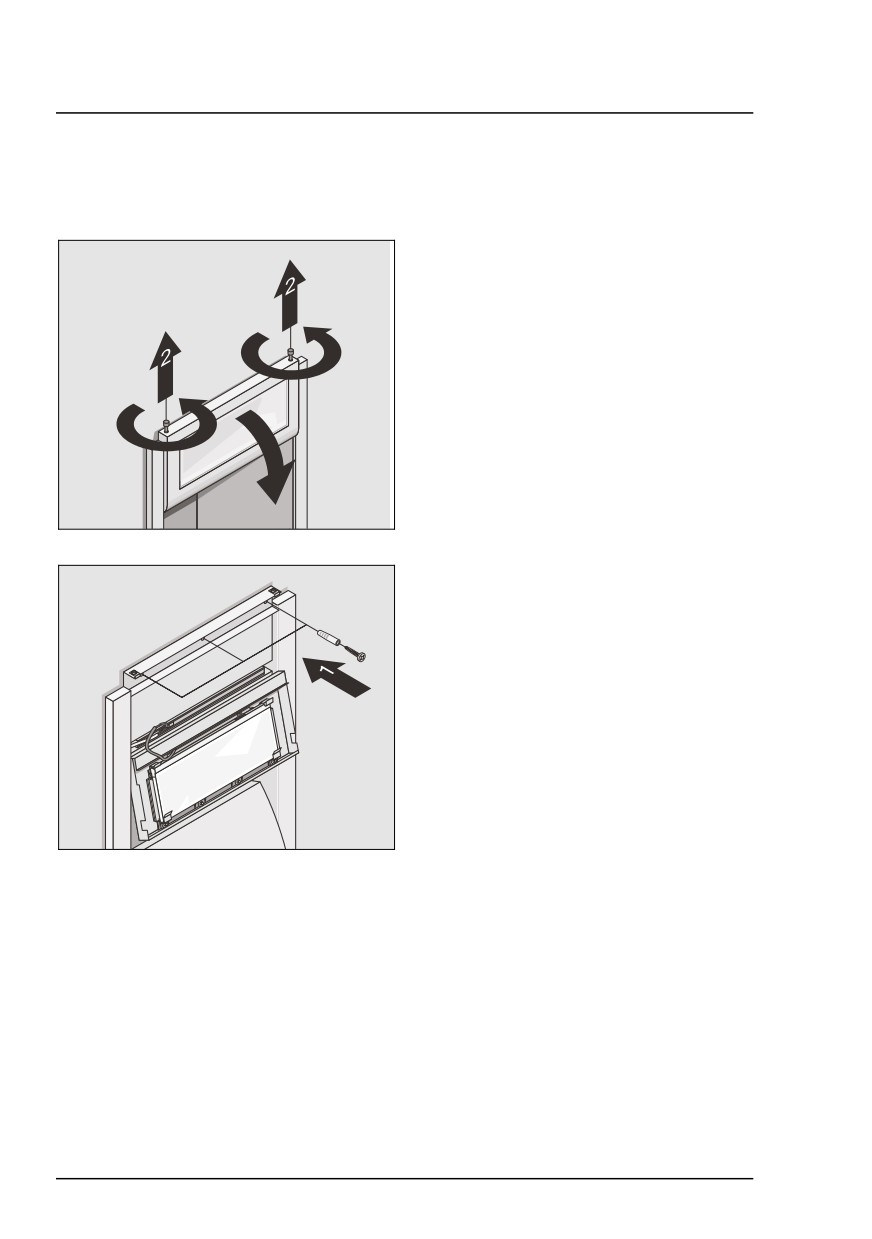

Ослабьте стопорные штифты
светового короба, слегка надавив на
них отвёрткой сбоку и выкручивая
их (1) до тех пор, пока они не
выскочат вверх (2).
1
Откиньте бленду светового короба
1
вперёд (3).
3
Просверлите три отверстия (1),
50 мм глубиной каждое и диаметром
8 мм.
Прикрепите короб к стене,
используя прилагаемые дюбели и
болты (6 x 40).
Закройте световой короб в обратной последовательности.
106
Установка
Установка банкомата с оконным коробом
Подсоединение подсветки короба для стен толщиной
до 50 мм и до 160 мм
Нет никакого различия между подсоединением подсветки короба
i
для стен толщиной 50 мм и 160 мм.
Откройте дверь устройства управления, разблокируйте панель
управления и выдвиньте её вперед (см. в Руководстве оператора
банкомата ProCash 2100xe / 2100xe USB главу „Управление
банкоматом”).
Свёрнутый соединительный кабель для подсветки логотипа лежит
i
рядом с ПК в банкомате.
Вставьте штекеры кабелей адаптера, расположенные в перекладине
крышки банкомата.
Зафиксируйте кабель в банкомате таким образом, чтобы не повредить
его при выдвигании салазок банкомата.
Задвиньте панель управления обратно в банкомат до фиксации.
Закройте дверь устройства управления.
107
Установка банкомата с оконным коробом
Установка
Подгонка клина короба для стен толщиной до 50 мм и
до 160 мм
Откройте дверь устройства управления, разблокируйте панель
управления и выдвиньте её вперед (см. в Руководстве оператора
банкомата ProCash 2100xe главу „Управление банкоматом”).
2
3
1

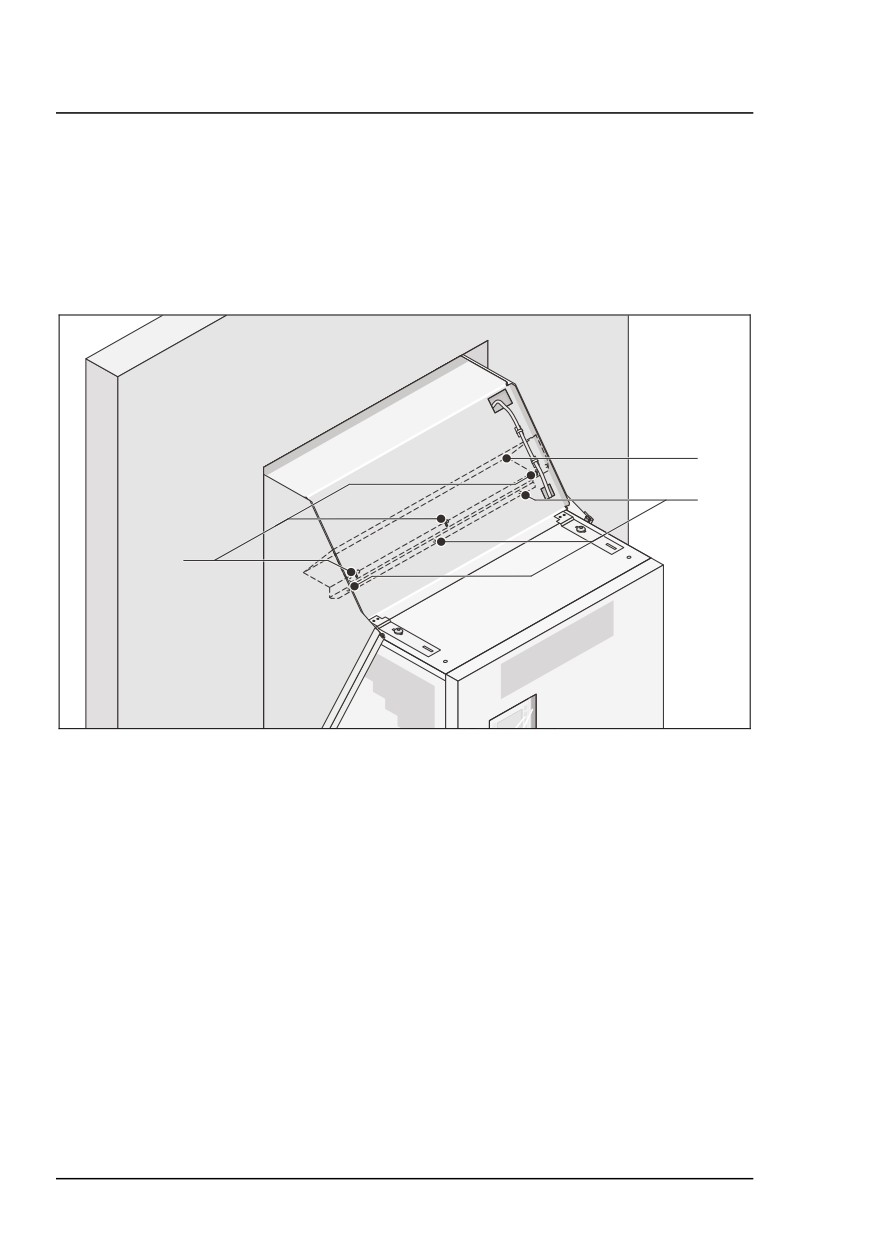

Ослабьте на задней стороне банкомата три болта (1).
Вставьте в позициях (3) в крышку банкомата по одному болту M4 x 6.
Соедините болтами изнутри клин с крышкой банкомата (не
затягивая) (2).
Задвиньте панель управления обратно в банкомат до фиксации.
108
Установка
Установка банкомата с оконным коробом

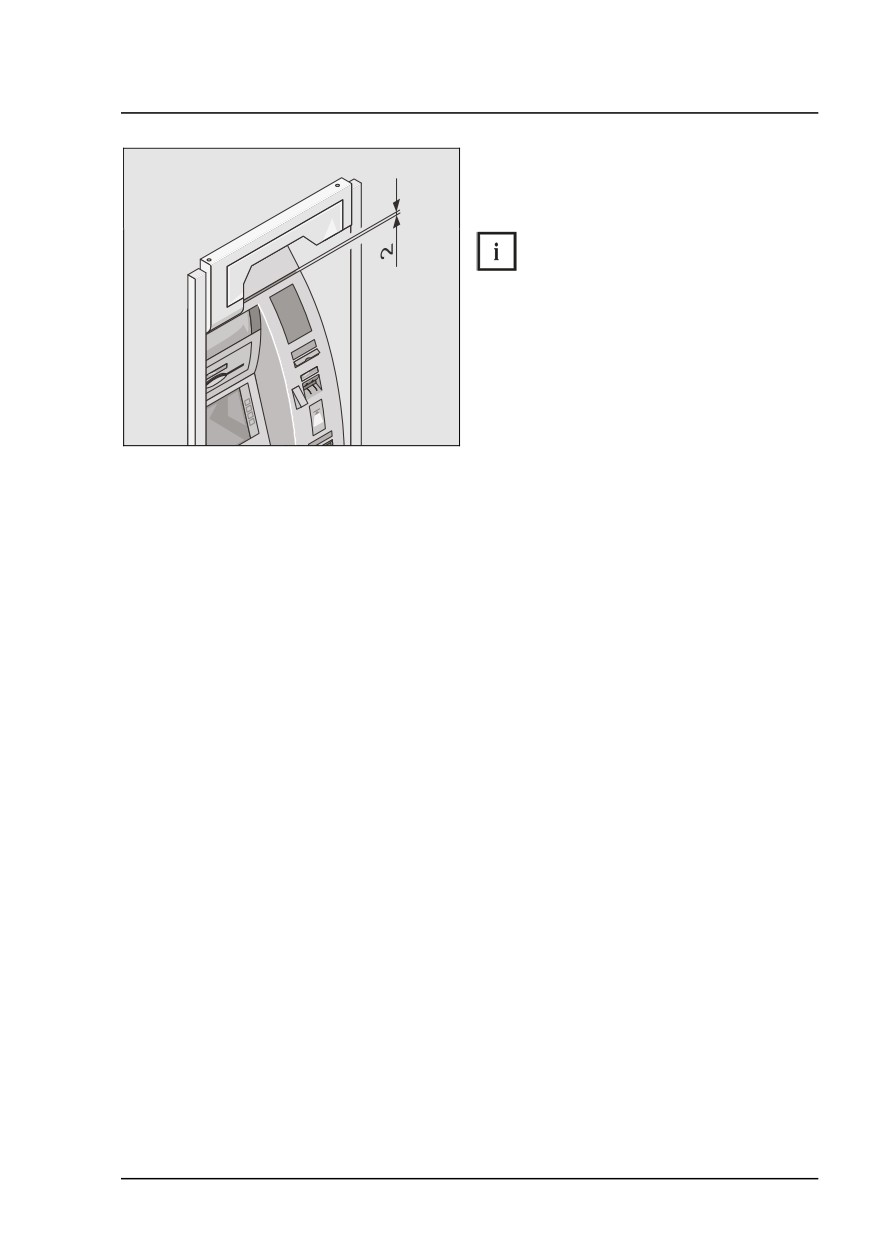

Отрегулируйте положение клина (2)
с передней стороны банкомата.
Расстояние между клином и
верхней кромкой панели
управления должно
составлять (в идеальном
случае) ок. 2 мм.
Затяните на задней стороне банкомата три болта (1).
Разблокируйте панель управления и выдвиньте её вперед (см. в
Руководстве оператора банкомата ProCash 2100xe / 2100xe USB главу
„Управление банкоматом”).
Привинтите клин изнутри тремя болтами (3).
Задвиньте панель управления обратно в банкомат до фиксации.
Закройте дверь устройства управления.
109
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка
Установка наполовину утопленного
банкомата с коробом и подсветкой
Монтаж установочной рамы
При размещении банкомата и выравнивании установочной рамы
i
следует учитывать необходимые размеры зоны техобслуживания
(см. главу „Планирование установки“, раздел „Требуемые зоны
для работы с банкоматом и техобслуживания“).
Следите за тем, чтобы расстояние от вентиляционных отверстий
до стен составляло не менее 50 мм (с учётом установочной рамы
- 53 мм).
Выровняйте установочную раму и отметьте отверстия для её
крепления (см. следующие рисунки).
Если по договорённости с банком или наладчиком сигнализации
i
будет устанавливаться датчик выламывания, необходимо
наметить для него дополнительное отверстие (см. следующие
рисунки).
Указания по креплению установочной рамы
Установочная рама независимо от конструкции сейфа (UL, CEN L,
CEN III, CEN IV) крепится к полу в четырёх точках крепления. Для этого
предназначены точки крепления (2) и дублирующие точки крепления (3)
(см. следующие рисунки).
Входящая в комплект поставки установочная рама может быть
использована для банкоматов как с передней, так и с задней загрузкой.
Если крепёжный комплект не был заказан, можно использовать
i
аналогичный крепёж.
110
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой

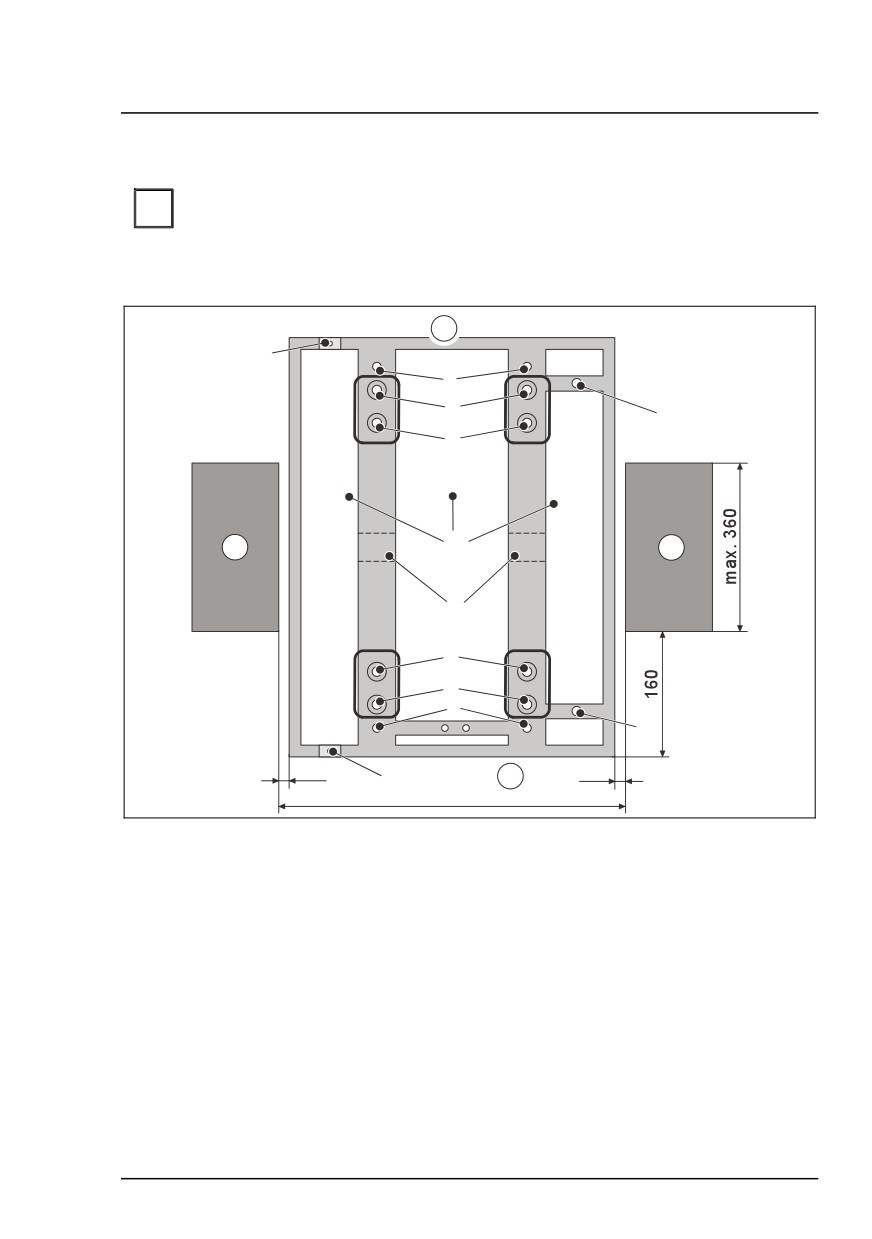

Положение установочной рамы (передняя загрузка)
Установочную раму необходимо закрепить одним стержнем с
i
резьбой на каждую группу отверстий от A до D. Всего для
крепления установочной рамы используется четыре стержня с
резьбой.
10
6
1
A
2
B
5
3
11
7
11
8
3
C
2
D
1
4
23
6
9
23
740
1
Точки крепления сейфа
7
Места для подвода кабеля
2
Точки крепления
8
Кабельные проходы под
установочной рамы
установочной рамой
3
Дублирующие точки крепления
9
Эта сторона должна быть
установочной рамы
направлена в сторону панели
4
Точка крепления датчика
управления или двери сейфа
выламывания для банкомата с
10
Вид банкомата сзади
передней загрузкой
11
Стена
5
Не используется
6
Кабельные вводы в установочную
раму
111
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка

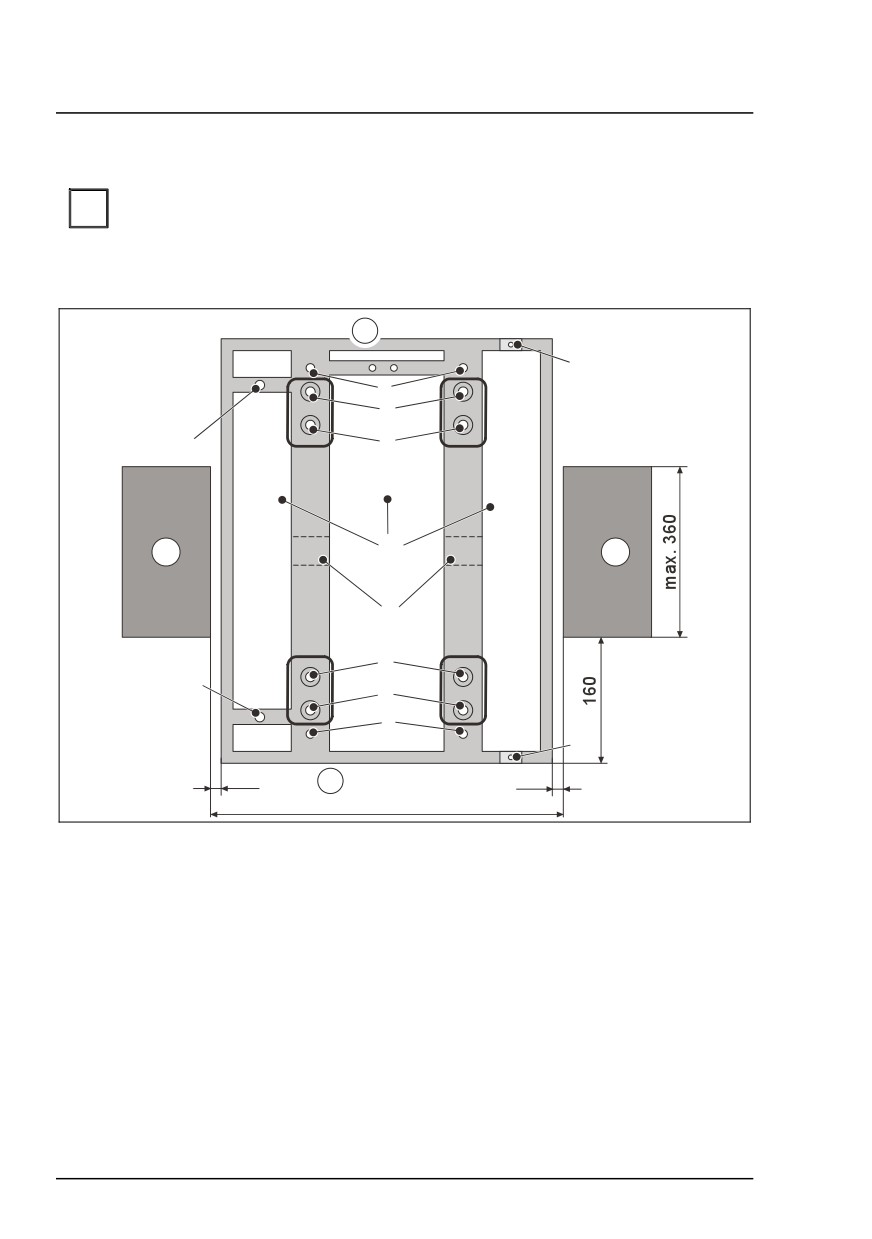

Положение установочной рамы (задняя загрузка)
Установочную раму необходимо закрепить одним стержнем с
i
резьбой на каждую группу отверстий от A до D. Всего для
крепления установочной рамы используется четыре стержня с
резьбой.
9
6
1
A
2
B
3
4
11
7
11
8
3
5
C
2
D
1
6
23
10
23
740
1
Точки крепления сейфа
6
Кабельные вводы в
2
Точки крепления
установочную раму
установочной рамы
7
Места для подвода кабеля
3
Дублирующие точки крепления
8
Кабельные проходы под
установочной рамы
установочной рамой
4
Точка крепления датчика
9
Эта сторона должна быть всегда
выламывания для банкомата с
направлена в сторону двери
задней загрузкой
сейфа
5
Не используется
10
Сторона панели управления
11
Стена
112
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой
Просверлите требуемые четыре отверстия и, если необходимо,
отверстие для датчика выламывания (см. также следующий рисунок).
По стандарту CEN установка на разъемные или неразъемные
i
фальшполы, а также на монолитный "плавающий" пол не
допускается.
В случае отклонений от схемы крепления как описано ниже (см.
следующий рисунок) обязательно требуется разрешение от
страховой компании.
Для защиты сейфа от выламывания следует закрепить стержни с
резьбой установочной рамы в бетонном фундаменте.
Отверстия для установочной рамы должны быть углублены в
бетонный фундамент как минимум на 125 мм (см. также
следующий рисунок).
Диаметры отверстий приведены в инструкции по монтажу
баллончика.
Отверстие для датчика выламывания должно быть углублено в
бетонный фундамент как минимум на 40 мм (см. также
следующий рисунок). Размеры отверстия и дюбеля следует
согласовать с местным наладчиком сигнализации.
113
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка

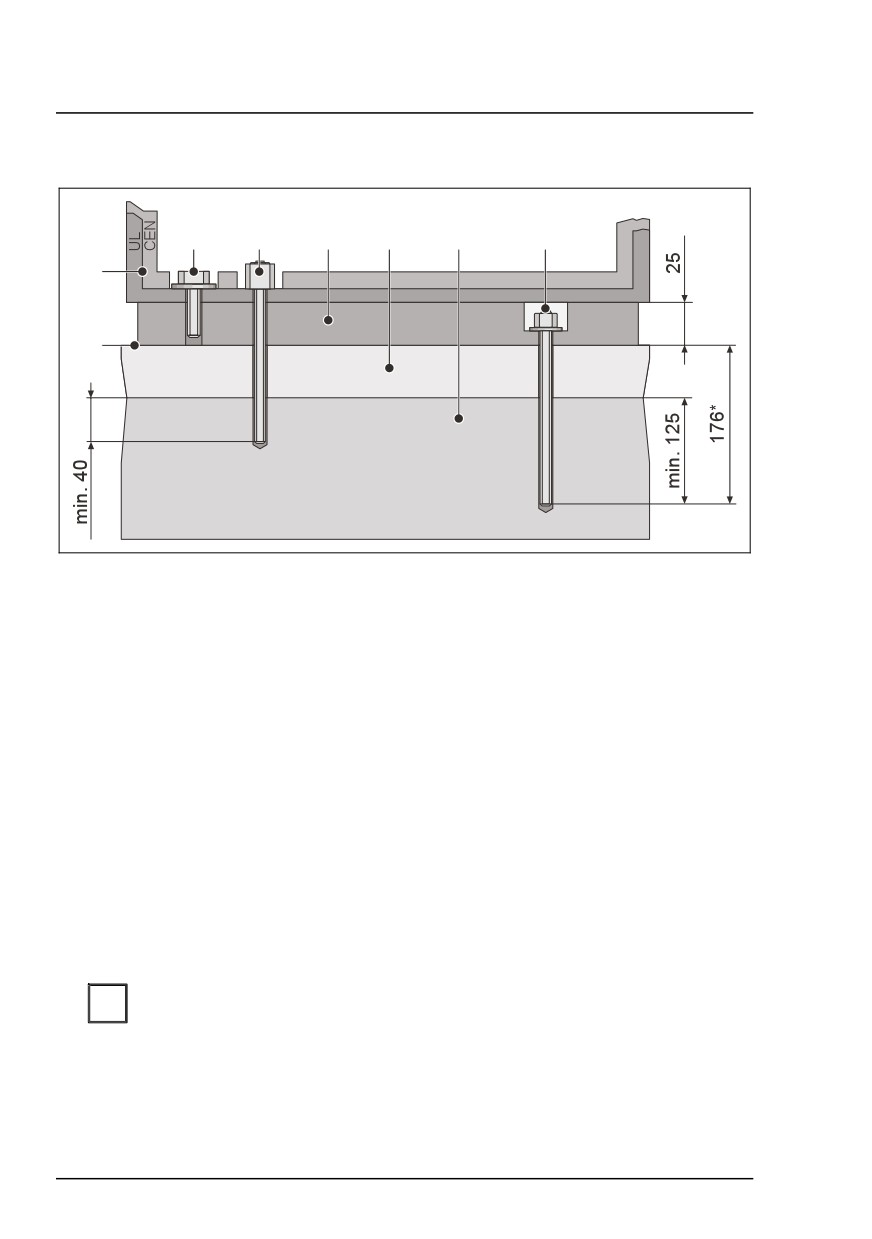

Схема крепления
2
3
4
5
6
7
1
8
1 Сейф
6 Бетон
2 Крепёжный комплект сейфа
7 Крепёжный комплект
3 Датчик выламывания
установочной рамы
4 Установочная рама
8 Верхний уровень готового пола
5 Наливной пол
* Этот размер необходим для непосредственного использования
стержней с резьбой, содержащихся в крепёжном комплекте. В
противном случае их необходимо либо подогнать, либо заменить на
равнозначные стержни с резьбой.
Очистите просверленные отверстия в соответствии с инструкцией по
монтажу баллончика.
Закрепите стержни с резьбой в бетонном фундаменте в соответствии
с инструкцией по монтажу баллончика.
Стержни с резьбой должны высовываться не меньше чем на
i
24 мм, но не более 25 мм.
Вставьте, если необходимо, дюбель для датчика выламывания.
114
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой

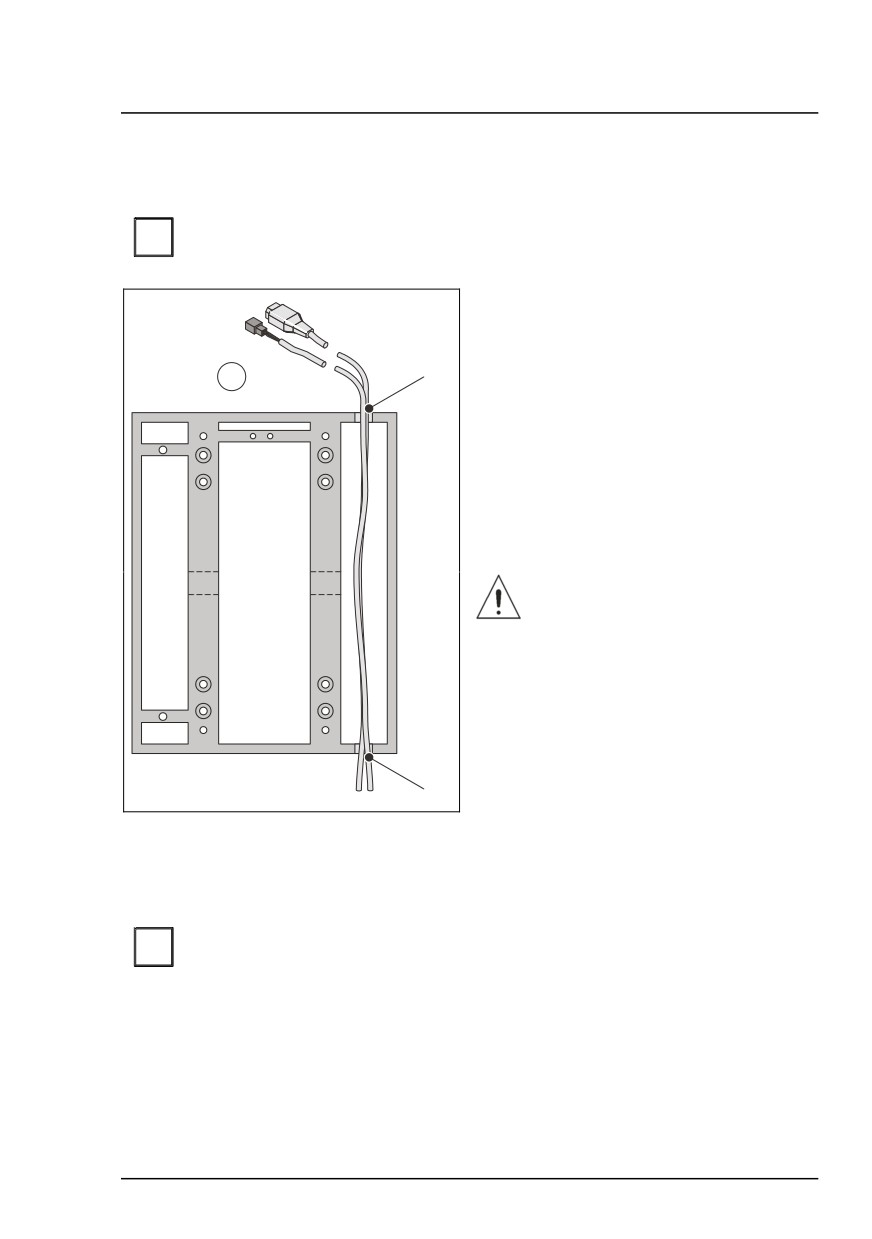

Выньте заглушку 6b и, если необходимо, заглушку 6а из кабельных
вводов (см. поз. 6а и 6b на следующем рисунке).
Наличие свободного пространства в установочной раме
i
позволяет также вводить кабель через кабельные каналы в полу.
Если со стороны двери сейфа нет
соединительных кабелей,
проложенных заказчиком:
9
6b
Проведите в сейф кабели передачи
данных, кабель дистанционного
индикатора состояния (опция) и
сетевой кабель через кабельные
вводы, и, если необходимо, через
кабельные проходы в установочном
каркасе за дверь сейфа (9)
установочной рамы, как показано на
рисунке.
Проследите за тем, чтобы
соединительный кабель
прокладывался свободно и не
защемлялся установочной
рамой.
6a
Привинтите установочную раму к полу (материалы см. в разделе
„Крепёжные комплекты“).
Учитывайте время отверждения крепёжных материалов.
Стержни с резьбой не должны высовываться из установочной
i
рамы. При необходимости укоротите стержни с резьбой.
115
Установка наполовину утопленного банкомата с коробом и подсветкой
Установка
Монтаж банкомата на установочную раму
Для систем не подготовленных на заводе к установке с коробом,
i
при закреплении короба необходимо произвести следующие
действия
(см. прилагаемое к коробу Руководство по монтажу).

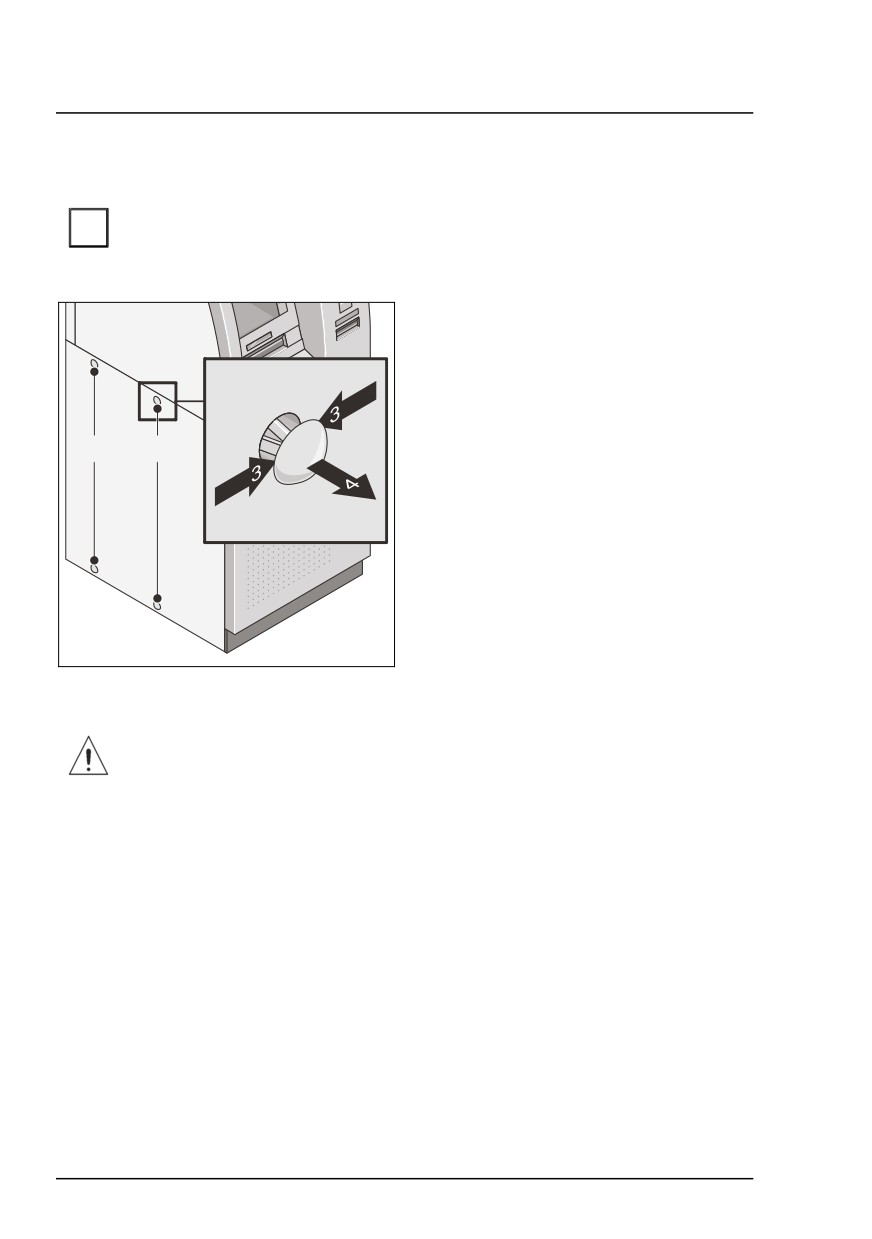

Удалите на обеих сторонах
банкомата в позициях (1) и (2)
заглушки, поддев их сбоку (3) и
вытянув вперёд (4).
1
2
Надвиньте банкомат на установочную раму.
Проследите за тем, чтобы при этом не повредить кабели.
Откройте дверь сейфа (см. главу „Управление банкоматом“ в
Руководстве оператора).
Удалите внутренние транспортные предохранители, которые
требуется удалить перед установкой банкомата (см. прилагаемую
памятку).
116
Установка
Установка наполовину утопленного банкомата с коробом и подсветкой
Для более удобного доступа к точкам крепления сейфа можно откинуть
вверх диспенсер CMD-V4.
Откидывание диспенсера (CMD-V4) вверх
Откройте защитную дверцу, если необходимо (см. главу „Управление
банкоматом“ в Руководстве оператора).
Выньте реджект/ретракт-кассету и кассеты выдачи денег (см. в
Руководстве оператора главу „Диспенсер (CMD-V4)“).
В целях минимизации веса все кассеты необходимо вынуть.
i
Закройте защитную дверцу (см. главу „Управление банкоматом“ в
Руководстве оператора).
Выдвиньте диспенсер CMD-V4 (см. в Руководстве оператора главу
„Управление банкоматом“).
Вставьте оба стопора
направляющих (1) (находятся в
сейфе) согласно рисунку.
Удалите предохранительный
винт (2) на конце выдвижной
направляющей, с левой и с правой
2
стороны.
При поднимании следите за тем, чтобы не повредить или не
i
сдвинуть соединительные кабели на задней стороне торцовой
поверхности контроллера диспенсера CMD-V4 !
117















содержание      ..     6      7      8      9     ..
