представлять такое соотношение в виде дроби. Например, 1/100 000 или 1:100 000. В этом
примере один сантиметр на карте соответствует 100 000 сантиметрам (одному километру)
на земной поверхности. Это также значит, что в одном дюйме карты помещаются 100 000
дюймов на Земле (8,333 футов, 4 дюйма или около 1.6 мили). Или же 1 спичка на карте
представляет 100 000 спичек на поверхности Земли. Примеры числового представления
масштаба: 1:63 360 (в 1 дюйме 1 миля) или 1:1 000 000 (в 1 см 10 км).

В MapInfo Pro, масштабная линейка обычно не показывает числового представления масштаба,
такого как 1:63,360 или 1:1,000,000, называемого

картографическим масштабом

Карты обычно бывают крупномасштабные и мелкомасштабные. Крупномасштабные карты
показывают детальную картину участка Земли; это масштабы 1:50 000 и более, например,
1:10 000. Малые масштабы, обычно, от 1:250 000 до 1:7 500 000 позволяют охватить более
широкий участок. Карты в масштабе от 1:50 000 до 1:250 000 считаются среднемасштабными.
Карты мира, помещаемые обычно на листах книг и атласов имеют масштабы 1 к 100
миллионам.

Масштабная линейка служит для наглядного отображения этих масштабов на карте.

В

Справочной системе

содержатся следующие разделы по этой теме:

•

Добавление масштабной линейки к карте

•

Добавление картографического масштаба

•

Выбор показа масштабной или картографической линейки

Создание легенды отдельной карты

Легенду можно создать для любого, кроме растрового слоя карты. Создаваемая легенда
откроется в окне конструктора легенд, в котором можно настроить элементы оформления
легенды, что улучшает наглядность карты. Вкладка ЛЕГЕНДА появится на ленте, где можно
изменять содержимое легенды и выравнивать разделы легенды. О легендах карт и
конструкторе легенд смотрите:

Что такое легенда?

и

Об окне конструктора легенды

О том как начать создавать легенду карты, смотрите раздел:

Создание легенды карты

.

Если после того как легенда карты создана, потребуется изменить заголовки, списки условных
знаков или шрифт оформления, смотрите раздел

Справки

:

Настройка параметров рамки

легенды

.

Что такое легенда?

Легенда - это описание условных знаков карты. Принимает вид списка, в котором перечислены
раскрашенные различными цветами условные знаки и их описание. Обычно легенда

437

Оформление карт для печати и экспорта

размещается вдоль одной стороны, либо в углу карты и часто сопровождается масштабной
линейкой (смотрите:

Добавление масштабной линейки

). На карте показываются границы,

артефакты и характеристики реального мира, а также остальные данные, ассоциированные
с объектами карты. На ней обобщена вся эта информация, что помогает понять показанное.

После того вид карты настроен, может потребоваться создать легенду карты, чтобы помочь

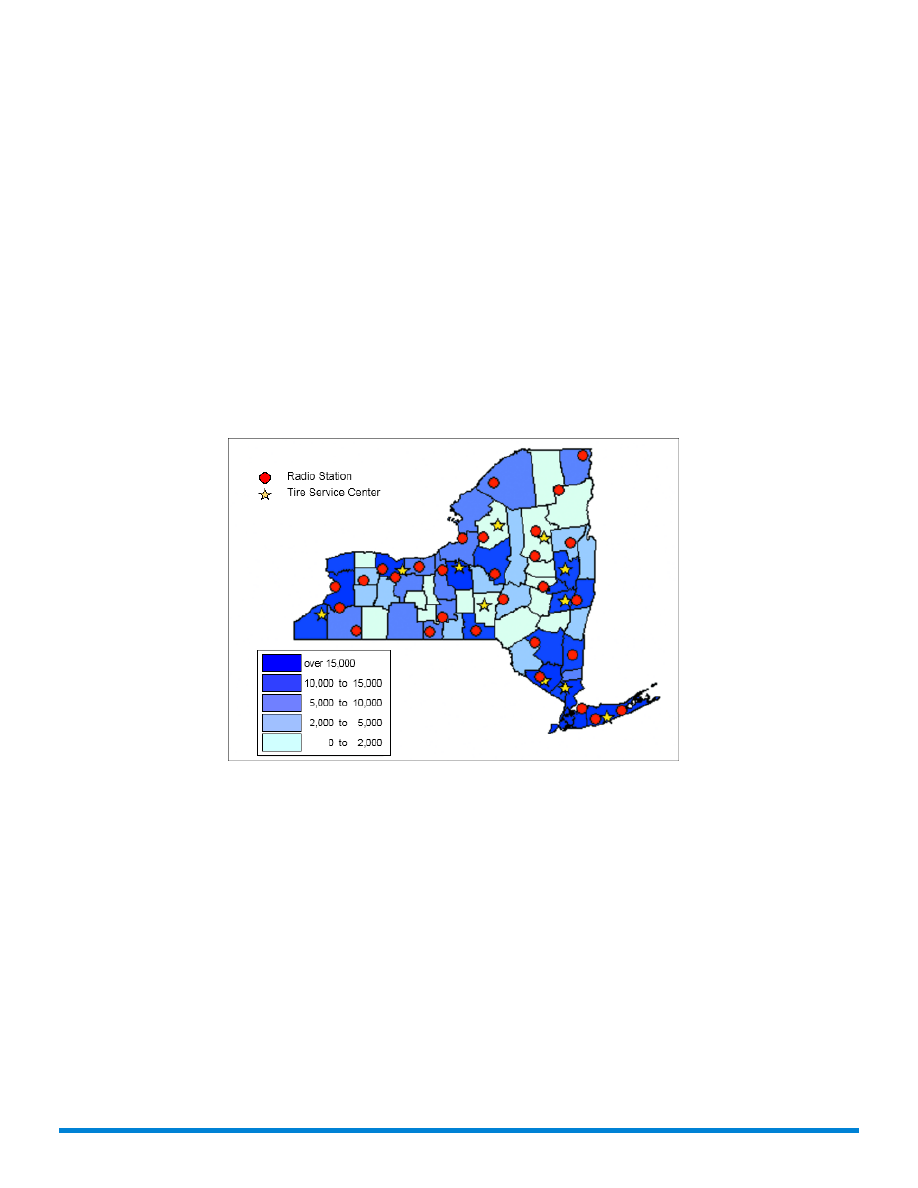

пользователям понять увиденное. В нижеследующем примере показана карта с двумя
легендами: одной с условными знаками, использованными на карте и другой, в которой
расшифровываются диапазоны специальной тематической карты.

На карте присутствует и легенда, в которой перечислены условные знаки с точками и
звездочками, и легенда тематической карты диапазонов, в которой отмечены цвета,
используемые для переходов от одного диапазона к другому.

.

В MapInfo Pro легенды отображаются в окне конструктора легенды. Можно либо выделить
отдельный слой, создав для него специальную легенду, либо объединить все легенды
нескольких слоев в окне конструктора легенды (смотрите:

Об окне конструктора легенды

).

При подготовке карт к печати или электронному распространению, легенды карт можно
добавлять в отчёты.

Дополнительные инструкции в

разделе Справки

:

Создание легенды

.

Создание легенды карты

Создание легенды карты, в которой описываются слои объектов на карте (обычно, называется
картографической легендой), выполняется с помощью последовательности диалогов

Создать

438

Оформление карт для печати и экспорта

легенду

, если выполнить команду

Добавить легенду

на вкладке

КАРТА

или или выбрать

окно

Легенда

на вкладке

ГЛАВНАЯ

. В этом мастере три диалога, во втором и третьем

предусмотрены настройки отдельных параметров и их можно пропустить. Настроить легенду
можно либо во втором и третьем диалоге мастера

Создать легенду

, либо уже после того

как легенда создана в специальном окне

Конструктор легенды

.

Если окно

Конструктор легенды

активно, можно добавить дополнительные легенды, выполнив

команду

Добавить легенду

на вкладке

ЛЕГЕНДА

.

Легенды другого типа называются тематическими. Тематические легенды возникают при
создании тематического слоя карты с помощью последовательности диалогов

Создание

тематической карты

. Cм. также раздел

Работа с легендой тематической карты

на стр.

379.

Размер легенды карты не ограничен. Однако, для того чтобы не замедлять изменение размеров
окна

Конструктор легенды

, имеется ограничение в 1600 строк, помещающихся в рамку

легенды. При наступлении ограничения в 1600 строк рамки легенды, появляется
предупреждение.

Для того чтобы создать картографическую легенду:

1.

Убедитесь, что окно

Карта

активно. На вкладке

КАРТА

в группе команд

Содержимое

нажмите

Добавить легенду

.

2.

В первом диалоге

Создание легенды - выбор слоёв

выберите слои карты, которые будут

включены в легенду.

Все слои, которые присутствуют в окне

Карта

, по умолчанию попадут в окошко с разделами

легендами. С помощью кнопки

Удалить

можно исключать слои из легенды.

Каждому слою, перечисленному в окошке Разделы легенды, соответствует одна рамка
легенды. Рамки располагаются в легенде в соответствии с порядком перечисления слоев
в списке. С помощью кнопок

Вверх

и

Вниз

можно изменить порядок расположения.

У слоя должны быть параметры оформления стилей объектов, поэтому
растровые слои исключаются.

Примечание:

3.

Либо нажмите

Готово

, чтобы закрыть последовательность диалогов и создать легенду,

либо нажмите

Далее

, чтобы продолжить настраивать параметры легенды, например,

заголовок легенды или ориентацию. Переходите к следующему диалогу –

Шаг 2 - настройка

стандартных параметров легенды

.

Откроется окно

Конструктор легенды

с разделами легенд каждого выбранного слоя. Будут

использованы стандартные стили оформления рамок с именами стилей, совпадающими с
использованными на слое карты.

439

Оформление карт для печати и экспорта

Об окне Конструктор легенды

В окне

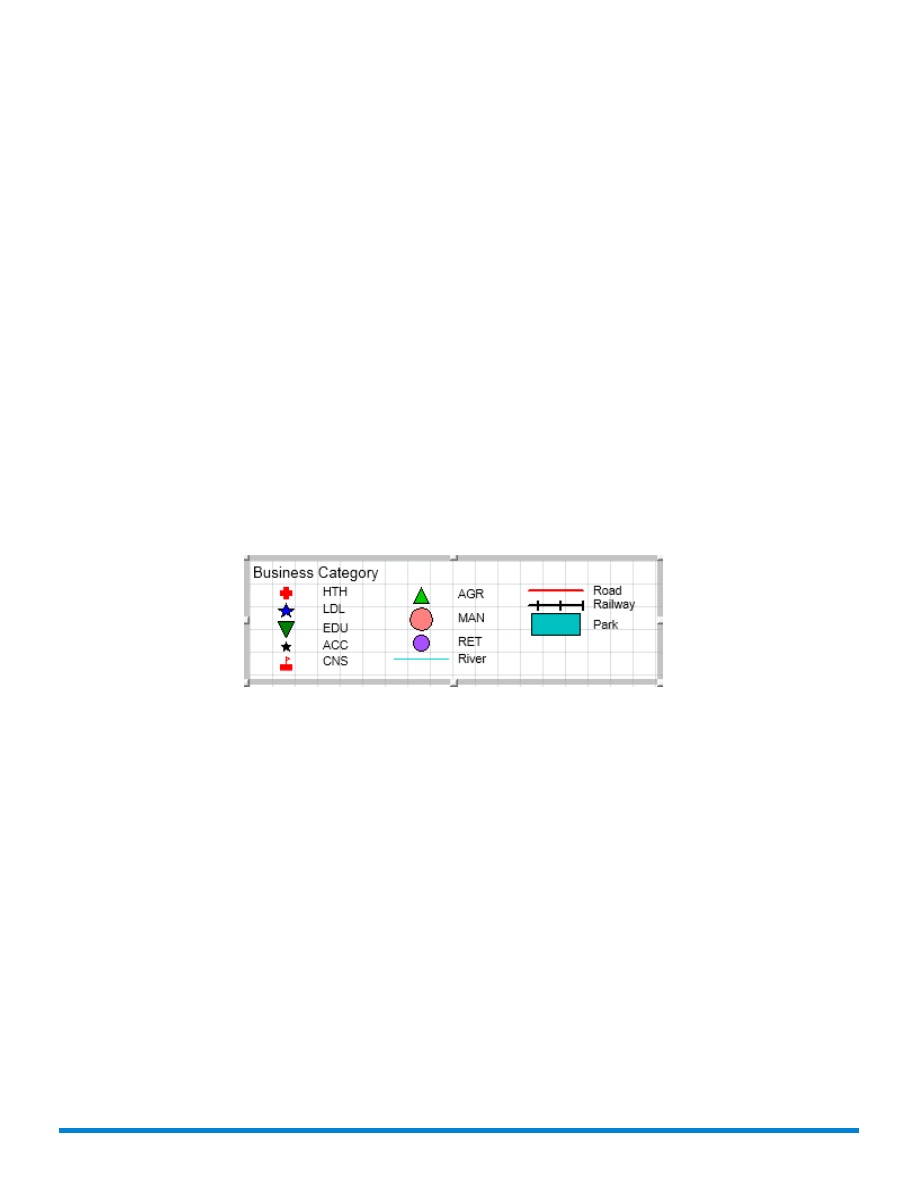

Конструктор легенды

перечислены легенды всех слоев окна

Карта

. Можно создать

отдельное окно

Конструктор легенды

для каждого слоя карты, а можно в единственном

окне

Конструктор легенды

настроить легенды нескольких слоев. При создании легенды

карты можно выбрать слои карты, которые будут включены в легенду.

Легенда каждого слоя в окне

Конструктор легенды

составляет раздел легенды и заключена

в рамку. Раздел легенды в рамке по сути то же самое, что легенда одного слоя. Параметры
каждого раздела легенды, такие как: заголовки, подзаголовки, строки текста и шрифты, можно
настраивать индивидуально.

У каждого из окон

Карта

может быть одно или несколько окон

Конструктор легенды

, которые

не связаны с другими окнами

Карта

. Окно

Конструктор легенды

обеспечивает возможность

создания легенды карты: легенду можно настраивать с помощью сетки и направляющих, для
того чтобы точно настроить общее содержание; можно увеличивать масштаб показа легенды,
для того чтобы проверить каждый элемент; оно позволяет добавлять заголовки в каждом
разделе легенды; можно настраивать текст и шрифты каждого раздела легенды.

Разделы легенды можно упорядочивать сверху вниз (книжная ориентация легенды) или слева
направо (пейзажная ориентация легенды). Такая организация сохраняется при добавлении
и удалении разделов легенды, поэтому не появляются пропуски между разделами. После
того как разделы легенды однажды перемещены вручную в окне

Конструктор легенды

,

автоматическое соблюдение порядка разделов больше не поддерживается и придется точно
размещать разделы, для того чтобы удалить зазоры между ними.

Команды на вкладке ЛЕГЕНДА

На вкладке

ЛЕГЕНДА

предусмотрено несколько команда для изменения легенд и

выравнивания разделов легенды. Она появляется на ленте после добавления на карту
легенды или тематического слоя. Дополнительная информация содержится в разделе:

Вкладка ЛЕГЕНДА

.

Всплывающее меню в окне конструктора легенды

В окне

Конструктор легенды

предусмотрены следующие команды, которые появляются,

если щелкнуть правой клавишей мыши по макету.

440

Оформление карт для печати и экспорта

Отрывает диалог

Добавить разделы

, в котором можно выбрать слои

карты, которые требуется добавить в легенду карты, открытой в окне

Добавить разделы

Конструктор легенды

. Кроме того, можно задать уникальные параметры

оформления раздела легенды каждого добавляемого слоя карты.

Открывает диалог

Свойства текстового раздела

, в котором можно

добавлять в легенду текст; например, это может быть текст заголовка,

Добавить текстовый раздел

подзаголовка или описания содержимого легенды. В текст можно включать
символ перевода строки.

Открывает диалог

Обновить Легенду

, с помощью которого можно задавать

параметры обновления содержимого окна

Конструктора легенды

.

Обновить

Удаляет из окна

Конструктор легенды

все выбранные разделы.

Удалить выбранные разделы

Если в окне

Конструктор легенды

выбран раздел, появится диалог

Свойства раздела легенды

, с помощью которого можно настроить раздел

Изменить свойства раздела

легенды

легенды. Если выбран тематический раздел легенды, появится диалог

Настройка тематической карты

. Если ни один раздел в окне

Конструктор

легенды

не выбран, этот пункт меню неактивен.

О скрытых легендах

Тематические легенды могут быть либо показаны, либо скрыты в диалоге

Настройки

тематической карты

, который можно вызвать на вкладке

ЛЕГЕНДА

в группе

Содержание

,

если нажать

Настройка тематики

.

Скрытые легенды не связаны с рабочими наборами. Если все разделы окна

Конструктор

легенды

скрыты, то это окно не будет сохранено в рабочем наборе (WOR).

Подготовка для публикации отчёта с картами

После того как создана идеальная карта, можно создать и настроить макет страницы, чтобы
использовать их в высококачественных презентациях или в печатном виде. В состав MapInfo
Pro входит конструктор отчётов, с помощью которого можно настраивать карты для печати
или он-лайн презентации.

Подготовка отчёта для печати отличается от оформления карты в окне

Карта

. В окне

Карта

можно настраивать оформление карты, задавая стили подписей, добавляя линейку масштаба
и легенду, что помогает всем, кто читает или работает с картой, разбираться с данными,

441

Оформление карт для печати и экспорта

которые на ней нанесены. Создание макета карты в окне

Отчёт

позволяет подготовить

специальную версию карты для печати и распространения. Можно публиковать разные версии
карт для специфических аудиторий, описывать содержимое карт, дополнять карты
результатами анализа данных.

Обычно, отчёт с картой состоит из заголовка, линейки масштаба и легенды, что помогает
зрителю оценивать показанные на карте данные. Также в отчёте, обычно, присутствуют:
юридическая информация, например, логотип компании и декларация прав авторства,
вспомогательная информация для описания картографических данных или результатов
анализа, например, описательный текст, изображения и таблицы данных. В картографической
презентации могут использоваться уникальные или специфические условные знаки, с помощью
которых на карте выделяются точечные объекты.

Открытие окна отчёта.

Для того чтобы открыть окно

Отчёт

:

На вкладке

ГЛАВНАЯ

в группе команд

Окна документов

нажмите кнопку

Отчёт

.

•
• На вкладке

ОТЧЁТ

в группе команд

Страница

нажмите кнопку

Новый отчёт

.

С помощью прокрутки окна

Отчёт

можно оценить размеры листа, на котором будет распечатан

макет.

Об окнах отчёта

Отчёт состоит из макета и рамок в нём, в которых размещаются карты, легенды, линейки
масштабов, блоки текста, фигуры, изображения и списки. Изменять внешний вид отчёта
можно, переставляя рамки на макете. Можно передвигать рамки, менять их размер,
выравнивать рамки относительно друг друга или направляющих, перекрывать одну рамку
другой, менять стиль оформления контуров и фона рамок. Можно копировать рамки в другой
отчёт или дублировать рамки в одном отчёте. Команды, с помощью которых можно добавлять
в отчёт содержимое рамок, находятся на вкладке

ОТЧЁТ

и описываются в разделе:

Вкладка

ОТЧЁТ

.

Когда добавляется карта в окно

Отчёт

, то содержащиеся в нём карты можно редактировать,

при этом не нужно переключаться из отчёта в окно

Карта

. Карта в окне

Отчёт

отображается

в принтерном разрешении, что позволяет заранее проконтролировать вид распечатанной
карты (можно проверить все подписи, которые появятся на карте). В отличие от этого, в окне

Карта

отображение выполняется с экранным разрешением, которое не дает точного

представления о виде карты на распечатке (подписи в окне

Карта

могут пропасть на

распечатанной карте). О том как добавлять в отчёт карту, смотрите раздел:

Добавление

карты в отчёт

.

442

Оформление карт для печати и экспорта

Изменение масштаба и перемещение по отчёту

Для того чтобы увеличить или уменьшить масштаб показа макета, можно воспользоваться
либо слайдером в нижнем правом углу окна

Отчёт

, либо колесом мыши. Для того чтобы

просмотреть всю страницу в окне

Отчёт

, нажмите кнопку

Уместить отчёт в окне

, которая

находится правее слайдера масштаба показа. Если нажать клавишу

CTRL

при использовании

колеса мыши, отчет будет подниматься вверх или опускаться вниз.

Работа с многостраничными отчётами

Можно создавать многостраничные отчёты, которые можно сохранять в PDF-документе. Для
того чтобы добавить в отчёт страницы, нажмите кнопку

Добавить новую страницу в отчёт

, которая находится в нижнем левом углу окна

Отчёт

. Для того чтобы удалить страницу из

отчёта, нажмите кнопку

Удалить выбранную страницу

. Для того чтобы пролистать страницы

отчёта, используйте либо полосу прокрутки в правой части окна

Отчёт

, либо ссылки на

страницы в левом нижнем углу окна

Отчёт

.

Все страницы окна

Отчёт

имеют одинаковые размеры, ориентацию и поля. Если изменяются

параметры страницы, то все новые параметры применяются ко всем страницам окна

Отчёт

.

Окна

Отчёт

не зависят одно от другого, поэтому одно окно

Отчёт

может иметь альбомную

ориентацию, а другое окно

Отчёт

может иметь книжную ориентацию. Содержимое, которое

выходит за пределы страницы, обрезается при печати и экспорте (оно не будет переходить
на другую страницу).

В окне

Отчёт

первоначально отображается единственная страница. Для того чтобы перейти

к следующей странице, пользуйтесь либо кнопками навигации в левом нижнем углу строки
состояния окна

Отчёт

, либо иконкой страницы на левом крае окна

Отчёт

. Изменить размер

списка иконок можно, если потянуть за вертикальную черту, которая отделяет страницу отчёта
от зоны иконок. Если потянуть черту до упора влево, список иконок будет скрыт.

Если щелкнуть по названию карты либо в окне

Проводник

, либо в окне

Управление

слоями

, то окно с этой картой переместится наверх. Если карта находится в рамке

отчёта, отчёт пролистывается до страницы с выбранной картой.

Совет:

Если окно отчёта настроено таким образом, что в нём отображаются сетка и/или
направляющие, то сетка и направляющие будут сохраняться при перемещении по страницам.
Если на какой-нибудь странице выбраны рамки, то при перемещении по страницам выбор
рамок отменяется. Выбор рамок многостраничного отчёта возможен только на одной странице.

Если добавленные страницы были сохранены в рабочем наборе, то предыдущие версии
MapInfo Pro не смогут открывать такой рабочий набор; только версия 15.2 или более новая
сможет открыть рабочий набор, содержащий многостраничные отчёты.

Контекстное меню окна отчёт

Если щелкнуть правой кнопкой мыши в окне отчёта, появляется контекстное, всплывающее
меню со следующими командами:

443

Оформление карт для печати и экспорта

•

Настройка печати

– открывает диалог

Настройка печати

, в котором можно настроить

параметры страницы: размер листа, ориентацию и поля, используемые в отчёте.

•

Уместить отчёт в окне

– меняет размер макета, таким образом чтобы в окне

Отчёт

поместилась вся страница.

•

Вырезать

– удаляет всё выбранное содержимое и сохраняет его в буфере обмена.

•

Копировать

– копирует выбранное содержимое в буфер обмена.

•

Вставить

– вставляет содержимое буфера обмена в новом месте.

Создание шаблонов отчетов

Для того чтобы ускорить публикацию карт, можно создать эскиз, шаблон карты, добавив в
отчёт пустые рамки и сохранив его в рабочем наборе (WOR-файле). Заполнить пустые рамки
можно позднее с помощью команд

Новая карта

и

Новый список

на вкладке

ОТЧЁТ

.

Подробнее смотрите в разделах:

Добавление пустых рамок

и

Удаление рамок и их

содержимого

.

С помощью рамок и простых MapBasic-команд можно создавать эскизы для повторного
применения или автоматического создания серии карт.

Вкладка ОТЧЁТ

Вкладка

ОТЧЁТ

содержит команды и списки команд для работы с отчётами. Она всегда

доступна, если, конечно, не была свёрнута. Эта вкладка появляется и в окне

Отчёт

, когда

окно плавающее.

Группа Страница

Описание

Комбинация
клавиш

Команда

Кнопка

Добавляет новое окно

Отчёт

.

F5

Новый отчёт

Открывает разные ресурсы, которые требуется включить
в отчёт, смотрите:

Группа Файл

.

Ctrl+O

Открыть

Открывает диалог

Настройка печати

, в котором можно

настроить параметры страницы: размер листа,

Настройка параметров
печати

ориентацию (книжную или альбомную) и границы,
используемые в отчёте.

444

Оформление карт для печати и экспорта

Группа Правка

Описание

Комбинация
клавиш

Команда

Кнопка

Выполните эту команду, чтобы добавить карту в новую
или существующую рамку отчёта. Скопируйте

Карта

существующее окно

Карта

в

Отчёт

, либо создайте новую

карту.

Выполните, чтобы добавить в отчёт легенду. Эта
команда активна, когда в отчёте уже имеется карта.

Легенда

Выполните эту команду, чтобы добавить список в новую
или существующую рамку отчёта. Либо скопируйте

Список

существующее окно

Список

в окно

Отчёт

, либо создайте

новый список.

Выберите эту команду и щелкните в окне

Отчёт

, в том

месте, где требуется добавить текст в окне отчёта.

Текст

Выполните, чтобы добавить в отчёт изображение.


Здесь перечисляются команды, которые можно
использовать, чтобы вставлять элементы в отчёт:

Вставить

Символ, Масштабная линейка, Линия, Полилиния,
Эллипс, Прямоугольник, Скруглённый прямоугольник и
Полигон. Активен последний использованный тип
объектов.

В списке

Рамки

перечислены следующие команды:

Рамки

Новая рамка

Удалить содержимое

Удалить (рамку)

445

Оформление карт для печати и экспорта

Группа Упорядочить

Описание

Команда

Кнопка

Список команд Переупорядочить состоит из двух команд:

Переместить

На передний план

– перемещает рамку наверх относительно всех

рамок отчёта.

Подложить вниз

– перемещает рамку вниз относительно всех рамок

отчёта.

Список команд

Направляющие

состоит из следующих команд:

Направляющие

Добавить вертикальную направляющую

– добавляет в окно

Отчёт

направляющую, по левому или правому краю которой можно выравнивать
разделы легенды.

Добавить горизонтальную направляющую

– добавляет в окно

Отчёт

направляющую, по верхнему или нижнему краю которой можно

выравнивать рамки в отчёте.

Выключить/Включить направляющие

– показывает или скрывает

направляющие в окне

Отчёт

.

Удалить все направляющие

– удаляет направляющие в окне

Отчёт

.

Позволяет привязать левый край выбранных объектов к ближайшей
направляющей Включается после того, как выбран объект отчёта, в
которой имеется любая вертикальная направляющая.

Привязка слева

Позволяет привязать правый край выбранных объектов к ближайшей
направляющей Включается после того, как выбран объект отчёта, в
которой имеется любая горизонтальная направляющая.

Привязка сверху

Позволяет привязать нижний край выбранных объектов к ближайшей
направляющей Включается после того, как выбран объект отчёта, в
которой имеется любая горизонтальная направляющая.

Привязка снизу

Позволяет привязать правый край выбранных объектов к ближайшей
направляющей Включается после того, как выбран объект отчёта, в
которой имеется любая вертикальная направляющая.

Привязка справа

446

Оформление карт для печати и экспорта

Описание

Команда

Кнопка

Позволяет упорядочить выбранные объекты горизонтально по центрам
(смещая объекты влево и вправо).

Выровнять центр
по-горизонтали

Позволяет упорядочить выбранные объекты вертикально по центрам
(смещая объекты вверх и вниз).

Выровнять центр
по-вертикали

Показывает или скрывает сетку линий в макете отчёта.

Сетка

Отметьте этот флажок, чтобы при перемещении рамки рядом с сеткой
или направляющими границы рамки привязывались к этим линиям.

Привязка к сетке

Изменяет расстояние между линиями сетки в процентах. Используйте
этот инструмент, чтобы выбрать нужное значение.

Интервал сетки

Группа Инструменты

Описание

Команда

Кнопка

Выбирает объекты в отчёте

Выбрать

Выберите инструмент и щелкните в отчёте, для того чтобы приблизить
карту в два раза (2x) относительно текущего масштаба (при этом

Увеличивающая лупа

детализация на меньшей площади улучшится). Щелкните по отчету и,
не отпуская кнопки мыши, проведите по экрану, чтобы выделить
прямоугольник на экране, который и будет новой областью карты и
определит масштаб отображения. Для того чтобы выйти из режима
изменения масштаба, включите инструмент

Выбор

.

Выберите инструмент и щелкните в отчёте, для того чтобы отдалить
карту в два раза (2x) относительно текущего масштаба (при этом

Уменьшающая лупа

детализация на большей площади ухудшится). Щелкните по отчету и, не
отпуская кнопки мыши, проведите по экрану, чтобы выделить больший
прямоугольник вокруг карты. Для того чтобы выйти из режима изменения
масштаба, включите инструмент

Выбор

.

447

Оформление карт для печати и экспорта

Описание

Команда

Кнопка

Выберите инструмент, щелкните в определённом месте карты и протяните
изображение в отчёте, чтобы изменить положение центра карты

Сдвиг

(изменится вид карты). Для того чтобы выйти из режима изменения
масштаба, включите инструмент

Выбор

.

Группа Стиль

Описание

Команда

Кнопка

Позволяет изменить шрифт. Доступно, когда в отчёте активен блок с
текстом.

Шрифты

Позволяет изменить размер шрифта. Доступно, когда в отчёте активен
блок с текстом.

Размер

Позволяет пошагово увеличивать размер шрифта, когда в отчёте
активируется блок текста.

Увеличить размер
шрифта

Позволяет пошагово уменьшать размер шрифта, когда в отчёте
активируется блок текста.

Уменьшить размер
шрифта

Позволяет оформить текст жирным, курсивным, разряженным и сжатым
начертанием шрифта, задать междустрочный интервал. Доступно, когда
в отчёте активен блок с текстом.

Дополнительное
оформление шрифтов

Позволяет поворачивать выбранную рамку, вводя или выбирая заранее
заданное значение угла поворота.

Поворот рамки

Позволяет поворачивать выбранный символ, вводя или выбирая заранее
заданное значение угла поворота.

Поворот символа

Список команд

Стиль

состоит из следующих команд: Последний

выбранный стиль является активным.

Стиль

Область

– позволяет менять стиль объекта-полигона. Активируйте

или откройте окно отчёта и выберите объект-полигон, который требуется
изменить.

Линия

– позволяет менять стиль объекта-линии. Активируйте или

откройте окно отчёта и выберите объект-линию, который требуется
изменить.

448

Оформление карт для печати и экспорта

Описание

Команда

Кнопка

Рамка

– позволяет менять стиль оформления рамки.

Символ

– позволяет менять стиль символа. Активируйте или откройте

окно отчёта и выберите объект-линию, который требуется изменить.

Группа Вывод

Группа

Вывод

содержит команды для настройки параметров вывода и собственно печати

окон документов.

Описание

Комбинация
клавиш

Команда

Пиктограмма

Печать содержимого окна.

Ctrl+P

Печать

Распечатывает PDF-версию текущего окна документа.

Создать

Экспорт окна в растровый формат или метафайл.

Сохранить

Группа Буфер обмена

Группа

Буфер обмена

содержит команды для настройки параметров вывода и собственно

печати окон документов. Дополнительная информация содержится в разделе:

Группа Буфер

обмена

.

Преобразование классических отчётов предыдущих версий

Если имеется рабочий набор с отчётами, созданными с помощью традиционной команды

Отчёт

, которая использовалась в версиях MapInfo Pro, вышедших до версии 12.5, то такие

отчёты преобразуются в окна

Отчёт

, которые используются в текущей версии. Однако, окно

Отчёт

может не содержать всех элементов исходного классического отчёта.

Окно

Отчёт

вызывается наверх с помощью клавиши

F5

. Cм. также раздел:

Вкладка ОТЧЁТ

на стр. 58.

Примечание:

Следующие элементы обязательно преобразуются:

• рамки с картами
• рамки со списками
• разделы конструктора легенды

449

Оформление карт для печати и экспорта

Классические картографические легенды преобразуются в элементы оформления окна

Конструктор легенды

, поэтому они появляются в окне

Отчёт

.

•

• В окне

Отчёт

поддерживается содержимое единственного окна

Конструктор легенды

для каждого окна карты. Содержимое первого обработанного окна

легенды

будет

преобразовано в разделы легенды. Это может быть либо классическое, традиционное
окно картографической легенды, либо окно

Конструктор легенды

.

• Дополнительная информация в разделе:

Подробнее о поддержке разделов конструктора

легенды

.

•

Текст

– не поддерживается дополнительной оформление шрифтов: подчёркнутый, с тенью,

капитель, разрядка и фон, что соответствует ограничениям, наложенным на шрифтовое
оформление окна

Список

.

•

Линии

,

Прямоугольники

,

Скруглённые прямоугольники

,

Эллипсы

,

Полилинии

и

Полигоны

– не поддерживаются стили линий, штриховок и заливок.

•

Символы

– не поддерживаются

Совместимые с MapInfo 3.0

символы условных знаков,

которые заменяются на

Символы MapInfo

, независимо от системных настроек.

•

Группы

– В окне

Отчёт

восстанавливаются комбинации полилиний и полигонов, созданные

в классическом окне

Отчёт

, которые обрабатываются как отдельные полилинии и полигоны.

Полилинии и полигоны сохраняют своё стилевое оформление.

• Пустые рамки (созданные с помощью операторов

Create Frame

в рабочем наборе).

Следующие элементы не преобразуются:

• окна районов
•

Графики

– окна

График

не поддерживаются.

•

Коллекции

геометрических примитивов – в окне

Отчёт

комбинации нескольких

геометрических примитивов разных типов, таких как полигоны и полилинии, которые были
созданы в классическом окне

Отчёт

, совместно не прорисовываются.

• Окна программ-инструментов, например, окошко Информация, окошко Статистика, окошко

Сообщение и тематическая легенда.

• Многостраничные отчёты – содержимое будет перенесено в окно

Отчёт

, сохраняя

относительное положение, но отчёт будет состоять из единственного листа. В окне

Отчёт

поддерживаются только одностраничные отчёты.

Подробнее о поддержке разделов конструктора легенды

Текстовые разделы

Текстовые разделы окон

Конструктор легенды

пропускаются во время преобразования.

Если изначально легенда была в режиме авто-размещения, то после преобразования разделы
легенды автоматически размещаются в окне

Отчёт

, как если бы текстовых разделов и не

существовало. Они размещаются правее соответствующего им окна

Карта

. Если исходная

легенда была настроена специально, то, хотя текстовые разделы будут пропущены, разделы
легенды при этом сохранят взаимное положение относительно друг друга, при этом они
по-прежнему будут размещаться правее соответствующего им окна

Карта

.

Преобразование окон карт

450

Оформление карт для печати и экспорта

Для преобразованной легенды требуется, чтобы соответствующее окно

Карта

было

преобразовано в отчёт заранее,

до

преобразования легенды.

Если в отчёте нет карты, то окно

Конструктор легенды

, раздел которой ссылается на карту

в отчёте, не будет преобразовано в окне

Отчёт

– оно будет пропущено. Это можно обойти,

исправив файл рабочего набора (WOR) – нужно переместить операторы

Create Designer

Legend

для окон

Конструктор легенды

ниже операторов

Set Map

, которые используются

для окон карт.

Раздел легенды для каждой легенды

В классическом отчёте каждый раздел легенды был отдельным объектом, в котором
описывалось всё окно

Конструктор легенды

со всеми разделами легенды и текстовыми

блоками. После преобразования в окно

Отчёт

каждый раздел легенды станет отдельной

рамкой отчёта.

Если раньше не всегда удавалось проверить все разделы легенды в старом отчёте, например,
когда раздел легенды был слишком мал, то теперь эта проблема устранена, поскольку каждый
раздел легенды теперь обрабатывается отдельно.

Если раньше в классическом отчёте в качестве элемента оформления использовалось
выделение тенью, то теперь этот элемент будет воссоздан отдельным прямоугольным
объектом. Он может быть другого размера и скрыт другими разделами легенды. При
необходимости исправьте отчёт.

Плавающая тематическая легенда и встроенные легенды

В окне

Отчёт

не поддерживаются традиционные, классические плавающие окна

Тематических

легенд

, когда отображаются только тематические легенды карты. Встроенные легенды,

созданные с помощью программы-инструмента

Менеджер легенд

в ранних версиях MapInfo

Pro, не поддерживаются в этой версии MapInfo Pro. Поэтому они не преобразуются при
открытии классического окна

Отчёт

.

Добавление карты в отчёт

Можно добавлять открытые в MapInfo Pro карты в макет окна

Отчёт

. Карта в отчёте является

картой, уже открытой в MapInfo Pro, поэтому все изменения, выполненные в окне

Карта

будут

отображаться в рамке отчёта с картой.

Для того чтобы добавить карту в макет:

1.

На вкладке

ОТЧЁТ

в группе команд

Страница

нажмите кнопку

Новый отчёт

.

2.

На вкладке

ОТЧЁТ

в группе

Правка

выполните команду

Карта

, чтобы добавить в отчёт

рамку с картой. Эту команду можно использовать следующими способами:

Выполните команду

Карта

, чтобы открыть диалог

Новая карта

, где можно выбрать и

открыть таблицу в новой рамке с картой.

451

Оформление карт для печати и экспорта

Разверните выпадающий список

Карта

и выберите уже открытое окно

Карта

или любую

карту из добавленных в отчёт рамок с картами.

Открывает диалог

Новая карта

, в котором можно выбрать открытые в MapInfo

Pro слои, чтобы добавить в макет рамку с картой на их основе.

Новая карта

Указывает на окно

Карта

. Выберите этот вариант, чтобы скопировать окно

Карта

в новую рамку макета отчёта.

Карты

Указывает на рамку карты, уже присутствующую в макете. Выбор рамки карты
создаёт копию рамки, которая уже существует в макете, что позволяет в одном

Рамки с картами

отчёте показать одну карту дважды. Каждую копию карты можно будет
редактировать по отдельности. Это полезно, когда требуется показать
развивающиеся ситуации – сценарий до и после, или сравнить и выделить данные
на карте.

Кроме того, можно перетащить карту из окна

Карта

в макет отчёта. Для этого на вкладке

КАРТА

в группе команд

Дополнительно

нажмите кнопку

Дубль окна

. Щелкните по карте

в окне

Карта

и перетащите её в окно

Отчёт

. Если окно

Карта

имеет легенду, то эта легенда

также будет скопирована в окно

Отчёт

.

Вы увидите рамку с картой перечисленной в окне

Слои

.

Для отдельных окон

Карта

MapInfo Pro создаёт копии всех разделов легенды в первом окне

Конструктор легенды

, созданных для этой карты, и помещает их в правой части рамки с

картой. Встроенные в рамку с картой разделы легенды не копируются.

Закрытие открытой в окне

Карта

карты не оказывает влияние на карту в макете

отчёта.

Примечание:

Настройка содержимого рамки карты

Можно активировать в отчёте рамку с картой и получить доступ к контекстному меню окна

Карта

(всплывающее меню, вызываемое правой клавишей мыши). Если активировать рамку

с картой, то открывается доступ ко всем командам, доступным для соответствующего окна

Карта

. Изменения, выполненные в рамке с картой, затрагивают только эту рамку. Если рамка

была создана при помощи копирования окна

Карта

в отчёт, то рамка и окно это две разные

карты. Изменения, выполненные в рамке с картой, не влияют на исходное окно

Карта

.

Содержимое активной рамки с картой в окне

Отчёт

отличается от содержимого обыкновенного

окна

Карта

. Внешний вид карты, особенно вид подписей зависит от параметров печати,

ассоциированных с окном

Отчёт

. Внешний вид подписей может отличаться от их вида в

обыкновенном окне

Карта

, оформление которое рассчитывается по параметрам для экрана.

Для того чтобы поправить внешний вид рамки с картой:

452

Оформление карт для печати и экспорта
