Эффекты

– в этом разделе диалога настраиваются специальные визуальные эффекты

отображения символа. Не все эти эффекты отображаются всё время. Можно выбрать
следующее:

Жирный символ

: чтобы символ прорисовывался жирным.

Добавить тень

: чтобы символ прорисовывался с тенью под ним.

Добавить фон

: чтобы символ отобразился вместе с тем фоном, с которым он был создан.

Покрасить одним цветом

: чтобы все не белые пиксели растрового символа стали того

цвета, который вы выберете из палитры.

Показать полностью

: чтобы символ отобразился в своих истинных размерах.

•

Образец

– когда выбирается стиль символа, то в этом окошке диалога виден пример

оформления.

Изменения стиля текста

Для изменения стиля текста:

1.

Выполните одно из следующих действий:

• Для того чтобы изменить стиль единственного текстового блока, щелкните правой клавшей

мыши по объекту и выберите команду

Сделать слой с выборкой редактируемым

. На

вкладке

СТИЛЬ

включите команду

Применить стили

и выберите команду

Стиль текста

в группе

Стиль

.

• Для того чтобы изменить стиль текстовых блоков слоя, сделайте слой изменяемым в

окне

Слои

или

Проводник

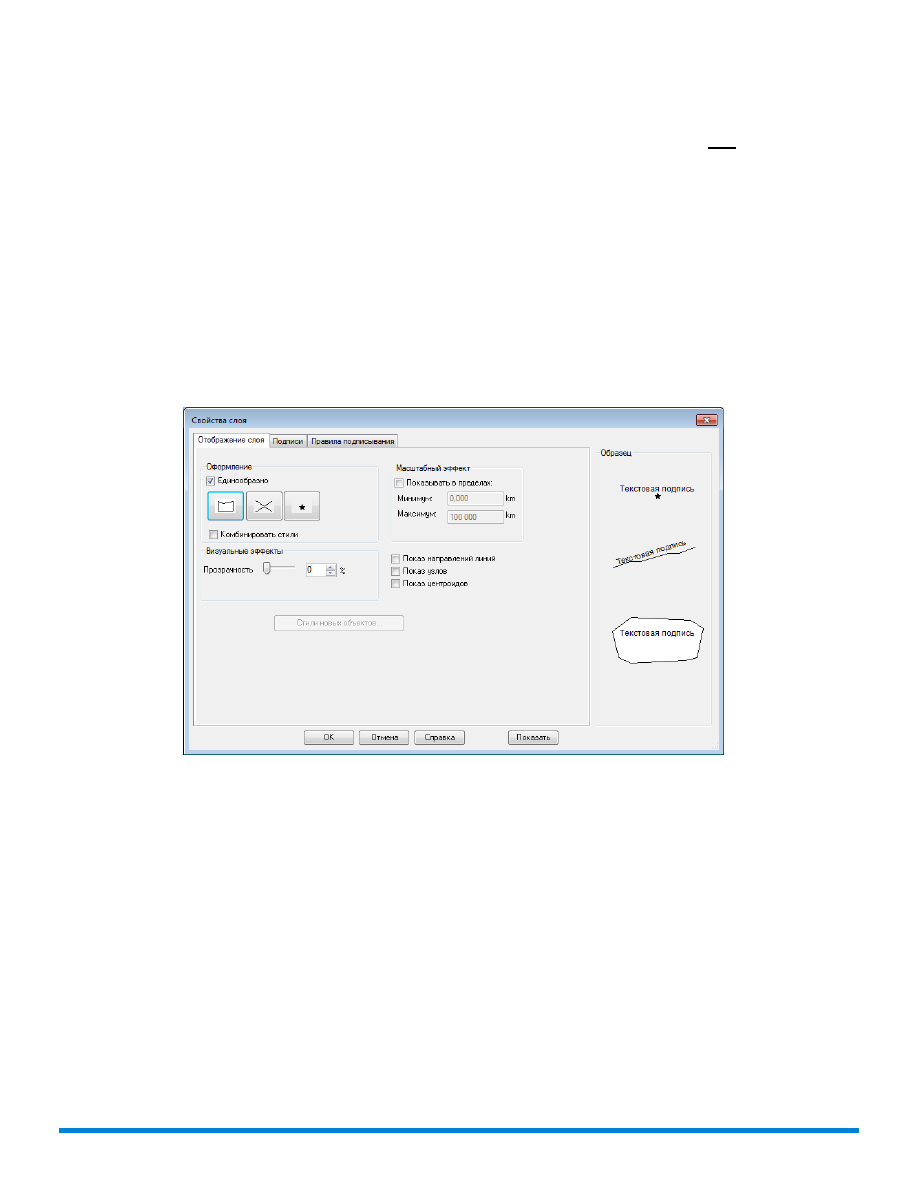

. Щелкните дважды по слою, чтобы открыть диалог

Свойства

слоя

. На вкладке

Отображение слоя

отметьте флажок

Единообразно

.

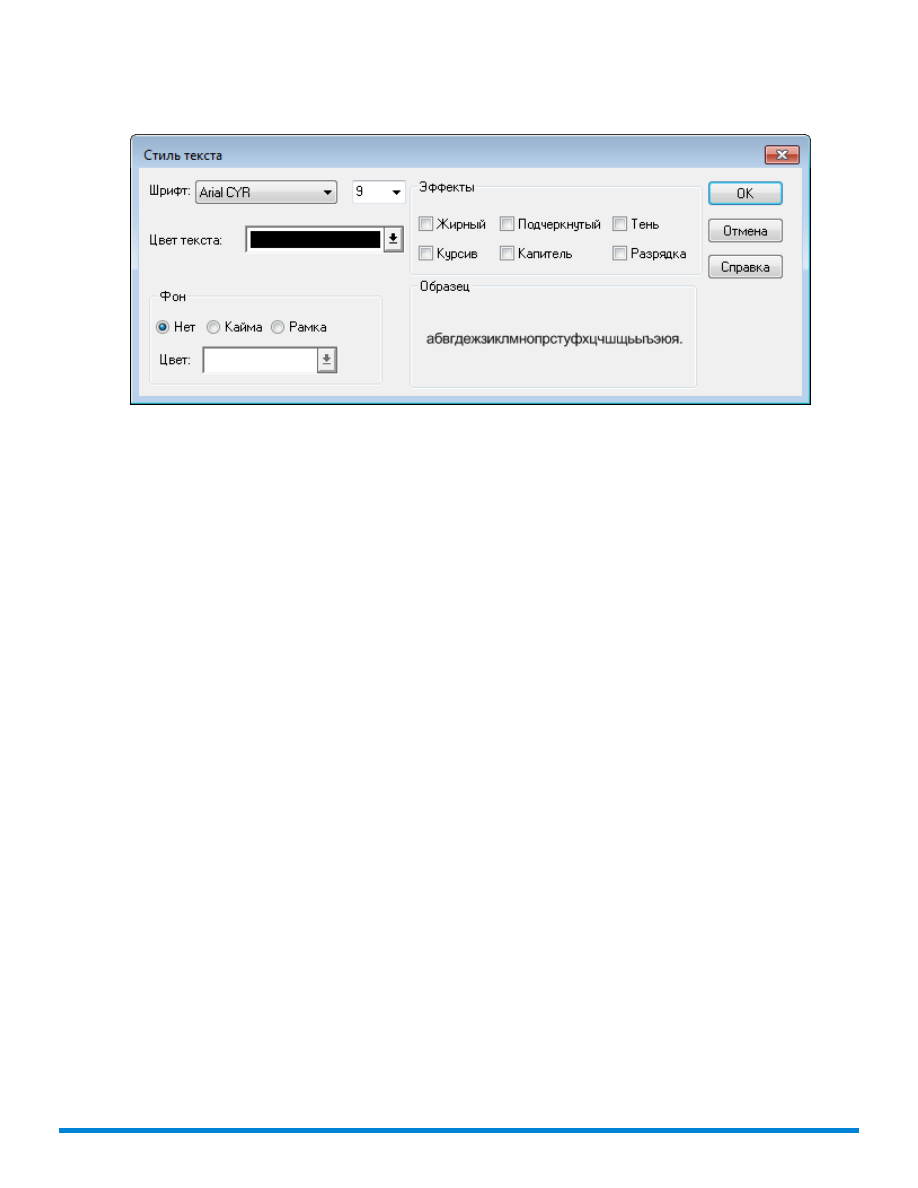

Появится диалог

Стиль текста

.

421

Оформление карт для печати и экспорта

2.

Заполните диалог необходимыми настройками и нажмите

OK

.

•

Шрифт

– выберите шрифт и размер из списка.

•

Размер

– выберите размер букв из списка справа от списка Шрифт.

•

Цвет текста

– открывает палитру цветов для символов в тексте.

•

Фон

– в этом разделе можно задать настройки фона вокруг выбранного текста. Выберите

одно из следующих:

Нет

– не показывать кайму и рамку вокруг текста.

Кайма

– показывать текст с каймой.

Рамка

– поместить текст в рамку.

Цвет

– выберите цвет рамки и каймы из палитры.

•

Эффекты

– в этом разделе можно задать настройки эффектов для выбранного текста.

Не все эти эффекты отображаются все время. Можно выбрать следующее:

Жирный

– чтобы текст прорисовывался жирным.

Курсив

– чтобы сделать текст наклонным.

Подчеркнутый

– чтобы текст был подчеркнутым.

Капитель

– чтобы преобразовать текст к верхнему регистру.

Тень

– показывать буквы с серой тенью.

Разрядка

– увеличить расстояние между буквами в два раза.

•

Образец

– В окошке показывается, как сделанные установки влияют на вид текста.

3.

Нажмите на

Просмотр

, чтобы увидеть, как текст будет выглядеть на карте, и затем нажмите

OK

.

422

Оформление карт для печати и экспорта

Подписи на карте

Механизм подписывания в MapInfo Pro позволяет показывать, изменять и сохранять подписи.
Можно показывать подписи как автоматически вместе с картой, так и показывать карту без
подписей. Подписи теперь можно украшать новыми эффектами, такими как тень и кайма, а
также управлять положением подписи. Управление позиционированием позволяет свободнее
располагать подписи.

Управлять подписями можно в диалоге

Свойства слоя

, который появляется, если дважды

щелкнуть по названию слоя. Вкладка

ПОДПИСИ

появляется в ленте после того, как будет

выделен один или несколько слоёв в окне

Слои

. Хотя оба способа позволяют управлять

подписями, вкладка Подписи на ленте обеспечивает более простой доступ и даёт некоторые
дополнительные преимущества. Смотрите

Вкладка ПОДПИСИ

.

О подписях

Понимание принципов оформления подписей в MapInfo Pro важно для создания и
редактирования подписи на карте. Наиболее важные моменты в идеологии следующие:

• Подписи стали атрибутами географических объектов на слое. текст подписи извлекается

из записи, присвоенной объекту;

• Подписи всегда доступны и изменяемы.
• Отредактированные подписи сохраняются в рабочем наборе.

Подпись это короткое описание географического объекта на слое карты, например, подпись
улицы представляет собой название улицы. Текст подписи берётся из таблицы, на основе
которой построен слой.

Подпись располагается либо на самом географическом объекте, либо рядом с ним. В диалоге

Свойства слоя

можно заранее выбрать положение подписей, например, выше точек или

правее.

Будучи атрибутами объекта, подписи сохраняют с ним

динамическую

связь. Если слой удален

или сделан невидимым, подписи также скрываются. Если изменяются данные объекта, то
изменяется и соответствующая подпись. Если вы создаете вместо постоянной подписи
выражение, то все подписи динамически заменяются результатами вычисления выражения.

Подписи всегда доступны и изменяемы и их всегда можно редактировать, даже если слой,
которому они принадлежат, не является изменяемым и доступным. Поскольку подписи более
не размещаются на косметическом слое, не нужно помнить о том, где и как их редактировать
и сохранять. Они являются частью слоя карты.

423

Оформление карт для печати и экспорта

Сохранить подписи просто. Подписи, являющиеся частью географического слоя, сохраняются
вместе с ним и не требуют создания для них отдельного слоя. Все настройки подписывания,
а также изменения в отдельных подписях, запоминаются в рабочем наборе. Поскольку подписи
сохраняются в рабочем наборе, параметры отображения подписей можно менять и сохранять
для любых таблиц, даже для защищенных от записи.

Автоматически подписи наносятся на карту, если включить соответствующий параметр в
диалоге

Свойства слоя

, в который можно попасть из окна

Слои

, дважды щелкнув по названию

слоя. Настроить способ отображения подписей можно либо в этом диалоге, либо прямо на
карте:

• Для того чтобы проверить размещение подписей на всём слое карты, нажмите иконку-кнопку

Подписи

в окне

Слои

. Показ специально настроенных (отредактированных, исправленных)

подписей не зависит от команды

Автоматические подписи

.

• Для того чтобы изменить оформление автоматически размещаемых подписей для всего

слоя, дважды щелкните по названию слоя в окне

Слои

и настройте оформление в диалоге

Свойства слоя

. Оформление всех автоматических подписей изменится в соответствии с

заданными параметрами: например, если шрифт подписей был изменен на курсив, то все
подписи слоя будут выполнены курсивом.

• Для того чтобы изменить оформление единственной подписи, дважды щелкните по ней на

карте. Например, когда все подписи на карте выполнены шрифтом Arial размером в 9
типографских пунктов, отдельную, самую важную подпись следует выделить шрифтом
размером 18. Дважды щелкните по подписи, которую требуется оформить по-другому, и
настройте её оформление в диалоге

Стиль подписи

.

• После того как оформление подписи изменено, она становится менее динамичной. Например,

если дважды щелкнуть, для того чтобы поменять её шрифт, то будут показаны параметры
оформления, уже заданные для этой подписи. Если для всего слоя изменить шрифт
подписей, то этот новый шрифт не будет использован для оформления однажды изменённой
подписи, поскольку будет использован шрифт специально выбранный для неё. Можно
восстановить все отредактированные, индивидуальные подписи на вкладке

КАРТА

в группе

Подписи

, если нажать

Удалить индивидуальные подписи

.

• Альтернативным способом создания подписей, кроме автоматического подписывания,

является вариант создания подписей географических объектов вручную на вкладке

КАРТА

в группе

Подпись

, если нажать

Подписи

, а затем щелкнуть по географическому объекту,

который требуется подписать.

Инструмент

Подписи

работает только тогда, когда слой, на который наносят

подписи, отмечен в окне

Слои

флажком

Выбираемый

.

Примечание:

Для того чтобы убедиться, что можно наносить подписи, щелкая по карте, отметьте

Выбираемые подписи

в окне

Слои

. По умолчанию, подписи можно выбирать. Можно

запретить выбор подписей на карте, если случайный выбор подписей мешает выбору точечных
или линейных объектов. Этот параметр задается для каждой карты. Параметры выбора
подписей на каждой карте сохраняются в рабочем наборе.

Обзор вкладки

ПОДПИСИ

на ленте MapInfo Pro смотрите в разделе:

Команда Включить

пред-просмотр

.

424

Оформление карт для печати и экспорта

Текст подписи

Когда вы подписываете карту автоматически или вручную инструментом Подпись, содержимое
подписи определяется данными, присвоенными подписываемому объекту. Можно брать
подписи из колонки таблицы или составлять выражение с участием нескольких колонок. Если
же результат вас не удовлетворяет, то каждую подпись можно скорректировать вручную.
Подробнее см. раздел

Изменение подписей

.

Текст, который создается инструментом Текст, является текстовым объектом и имеет свойство
других графических объектов, таких как эллипсы или прямоугольники. Текстовые объекты не
рекомендуется создавать для подписывания, однако с их помощью можно успешно создавать
заголовки и пояснения на карте или в отчёте. Подробнее работа с текстовыми объектами
описана в разделе

Работа с текстом на карте

.

Подписывание значениями из колонки

Содержимое подписи будет определяется значениями из колонки, которая будет указана в
выпадающем списке Из колонки в закладке Подписи диалога

Управление слоями

. Можно

выбирать для подписи любую колонку таблицы. Например, области России можно подписывать
их названиями, аббревиатурами, численностью населения и т.д. Как только выберете одну
из колонок для подписи, MapInfo будет считать, что объекты нужно подписывать значениями
из этой колонки.

С помощью диалога

Свойства слоя

можно задавать выражение для подписи

для единственного слоя за один раз. Если выбрано несколько

слоев

, то список

Из колонки

становится неактивен и появляется сообщение

Смешано

.

Примечание:

Создание выражений для подписей

В качестве подписи можно использовать выражение. Диалог Выражение можно вызвать либо
на вкладке

Подписи

в диалоге

Свойства слоя

, либо в группе

Содержимое подписи

на

вкладке

ПОДПИСИ

ленты.

Выберите

Выражение

либо в выпадающем списке диалога

Свойства слоя

, либо в списке

Подписи из колонки на вкладке

Подписи

. Откроется диалог, в котором создается

выражение

,

в котором можно либо составлять выражение из элементов списков, либо вводить его с
клавиатуры. Например, требуется подписать страны Африки, составив подпись из названия
в первой строке и плотности населения во второй. Таблица содержит названия и значения
населения в разных колонках. Плотность населения вычисляется путём деления значения
численности населения на площадь региона где оно проживает. Для вычисления площадей
каждой страны в MapInfo Pro можно воспользоваться функцией "Area", которая доступна в
диалоге

Выражение

. Чтобы создать выражение, дважды щелкните в окне

Слои

по слою

Africa и выберите вкладку

Подписи

. Выберите

Выражение

из списка

Из колонки

. Появится

425

Оформление карт для печати и экспорта

диалог

Выражение

. В открывшемся диалоге, пользуясь вспомогательными списками,

составьте следующее выражение:

Country + Chr$(13) + POPULATION / Area(Object, "sq mi")

Функция Chr$(13) позволяет разделять подпись на две строки, добавляя символ возврата
каретки. Теперь, пользуясь инструментом Подпись, можно подписать любую страну. MapInfo
Pro подпишет его результатом выражения.

Подробнее это описано в разделе

Справочной системы

:

Использование выражений для

подписей.

Сохранение подписей в рабочем наборе

Автоматические и индивидуальные подписи сохраняются как часть рабочего набора.

Для сохранения объектов:

1.

На вкладке

ГЛАВНАЯ

в группе

Файл

нажмите сначала

Открыть

, затем

Сохранить рабочий

набор

– откроется диалог

Сохранить рабочий набор

.

В этом диалоге помимо подписей можно сохранить список открытых таблиц, расположение
окон и прочую информацию.

2.

Выберите диск, каталог и имя рабочего набора.

3.

Введите имя рабочего набора.

4.

Нажмите на кнопку

Сохранить

.

Упаковка таблицы с измененными вручную подписями

Помните, что упаковка таблицы, содержащей подписи, которые были изменены вручную,
может исказить эти измененные подписи. Например, вы удалили из таблицы несколько
записей, а затем сохранили таблицу. Затем была создана карта с индивидуальными подписями,
сохраненными в рабочем наборе. Таблица была упакована, чтобы очистить её от удаленных
записей. Операция упаковки таблицы физически исключает удаленные записи из таблицы;
она сопровождается закрытием упаковываемой карты. Открыв ее снова, вы можете
обнаружить, что некоторые подписи оказались искажены или пропали.

Эта неприятность чаще всего случается, если удаляемые записи располагаются вверху окна
списка, т.е. являются первыми в таблице или расположены среди первых записей. Поэтому,
прежде чем создавать подписи, упакуйте таблицу, а не наоборот.

Автоматическое подписывание

Существуют два типа подписей – автоматические и индивидуальные подписи, наносимые с
помощью команды

Подпись

. Автоматические подписи MapInfo Pro создаёт самостоятельно,

без необходимости выбора объектов на карте. После того, как включен режим подписывания,

426

Оформление карт для печати и экспорта

MapInfo Pro старается подписать все объекты слоя карты. Однако, в зависимости от размера
шрифта, карты и объёма данных автоматически подписаны могут быть не все объекты карты.

Существуют специальные параметры в диалоге

Свойства слоя

, с помощью которых можно

задавать условия показа подписей, стиль оформления подписей и их размещение
относительно объектов слоя. Параметры можно задать во вкладке

Подписи

на ленте (видимой,

когда выбран слой в окне

Слои

).

Управление показом подписей

Флажок

Подписывание

в окне

Слои

по умолчанию не установлен.

Чтобы подписать слой (слои):

• Выберите слой или слои в окне

Слои

и установите флажок

Подписывание

для нужных

слоев. Когда вы вернетесь из диалога в окно карты, то увидите подписи для всех выбранных
слоев.

Режим автоматического

Подписывания

выключен, когда иконка

покрашена

серым.

Примечание:

Включить или выключить режим автоматического подписывания можно в окне

Слои

с помощью

флажка

Автоматические подписи

. Все установки, сделанные в диалоге

Свойства слоя

на

закладке Подписи, будут отменены. Можно также выбрать режим

Скрыть

в группе Режимы

показа в закладке Правила подписывания. Когда вы вернетесь в окно карты, подписей уже
не будет. Эти настройки применяются и к тем подписям, которые вы изменяли вручную.

Изменение подписей слоя

Чтобы дополнительно настроить подписи на выбранном слое:

1.

Дважды укажите на слой в окне

Слои

. Появится диалог

Свойства слоя

. На ленте появится

вкладка

Подписи

.

2.

В закладках

Подписи

и

Правила подписывания

диалога

Свойства слоя

можно настроить

режимы подписывания.

3.

Выберите команду на вкладке

Подписи

на ленте.

Подробное описание см. в разделе

О настройке свойств слоя

.

4.

Нажмите

OK

и сохраните настройки.

О настройке свойств слоя

Свойства показа слоя можно настроить, дважды щёлкнув по имени слоя в окне

Слои

.

Откроется диалог

Свойства слоя

, в котором можно задать свойства показа слоя и подписей

на нем.

В качестве альтернативы диалогу Свойства слоя, параметры подписей можно поменять на
вкладке Подписи в ленте. Смотрите

Вкладка ПОДПИСИ

.

427

Оформление карт для печати и экспорта

Настроить одновременно свойства нескольких слоёв, выбрав их сразу (нажмите

Ctrl

, выбирая

слои по их названиям), а затем либо нажав правую клавишу мыши и выполнив команду

Свойства слоя

в всплывающем меню, либо на вкладке Подписи на ленте.

Включить или выключить режим автоматического подписывания можно в окне

Слои

с помощью

иконки Автоматические подписи . Даже после того, как автоматический режим подписывания
выключен, на слое могут оставаться отдельные, однажды отредактированные подписи. Для
того чтобы удалить со слоя все подписи, включая отредактированные, нажмите
кнопку-переключатель

Выкл.

на закладке

Правила подписывания

диалога

Свойства слоя

.

Когда флажок установлен (не пустой, но без отметки), это означает, что среди выбранных
слоёв применяются различные параметры оформления. Параметр, заданный флажком,
применяется ко всем выбранным слоям.

Закладка Подписи

В закладке Подписи задаются следующие режимы:

•

Из колонки

– выберите колонку, из которой будет браться текст для подписи. Можно задать

выражение для подписывания только для одного слоя. Если вы перед входом в диалог
Свойства слоя выбрали несколько слоев список Из колонки недоступен.

•

Выражение

– нажмите, чтобы открыть диалог

Выражение

, в котором можно создать

выражение с запросом к данным.

•

Использовать аббревиатуры для подписей

– отметьте этот флажок, для того, чтобы

выбрать альтернативный вариант сокращенного текста с помощью выражения для подписей,
которые невозможно нанести, поскольку они пересекаются с другими подписями или не
помещаются внутри границ полигонов.

428

Оформление карт для печати и экспорта

Выберите из списка поле (колонку) с аббревиатурами, которые будут использоваться для
подписей.

•

Шрифт

– нажмите эту кнопку, для того, чтобы вывести на экран диалог

Стиль текста

, в

котором можно задать все параметры шрифтового оформления подписей.

•

Размер

– задайте размер шрифта подписей.

•

Цвет

– задайте цвет шрифта подписей.

•

Прозрачность

– двигая ползунок, можно задавать полупрозрачность выбранного текста.

Прозрачность задается в пределах от 0 до 100%. Значение 0% соответствует полной
непрозрачности (под текстом ничего не видно). Значение 100% соответствует полной
прозрачности (сам текст не виден).

•

Выноска

– выберите стиль указки, связывающей текст с объектом.

•

Нет

– не показывать указку от объекта к подписи.

•

Линия

– показать выноску в виде простой линии, соединяющей подпись с центроидом

объекта. Линия появится, если вы переместите подпись из начального положения.

•

Стрелка

– показать выноску в виде линии со стрелкой, соединяющей подпись с центроидом

объекта. Линия появится, если вы переместите подпись из начального положения.

Закладка Правила подписывания

В диалоге Правила подписывания вы можете установить следующие режимы.

•

Стандартное положение

– здесь можно задавать один из стандартных вариантов

расположения подписи по отношению к точке привязки. Точка привязки – это относительное
положение подписи к объекту.

Нажмите нужную кнопку и выберите вариант привязки. По умолчанию для регионов
установлена привязка к центру, для линий – над центром, и для точек – справа.

Описание

Положение

Кнопка
привязки

Подпись сверху и слева относительно точки привязки

Слева вверху

Подпись сверху по центру относительно точки привязки

Выше центра

Подпись сверху и справа относительно точки привязки

Сверху справа

Подпись слева относительно точки привязки

Влево

429

Оформление карт для печати и экспорта

Описание

Положение

Кнопка
привязки

Подпись по центру относительно точки привязки

Центр

Подпись справа относительно точки привязки

Вправо

Подпись снизу слева относительно точки привязки

Снизу слева

Подпись внизу по центру относительно точки привязки

Ниже центра

Подпись внизу справа относительно точки привязки

Внизу справа

Положение точки привязки контролируется автоматически. Например, если вы установите
точку привязки слева от объекта, то подпись появится слева. Это позволяет располагать
подписи так, чтобы они не закрывали объекты и не мешали восприятию информации.

•

Смещение подписей

– задает число точек (в единицах измерения шрифта), которое

определяет смещение подписи относительно точки привязки.

Точка привязки и смещение располагают подпись по отношению к
подписываемому объекту с учетом размера окна карты. Они позволяют

Примечание:

располагать подписи так, чтобы они не закрывали объекты и не мешали
восприятию информации.

Линии

– этот вариант появляется, когда на слое присутствуют линейные объекты.

•

горизонтально

– все подписи будут нанесены горизонтально.

•

вдоль сегмента

– текст располагается параллельно сегментам улиц. При этом вдоль

горизонтального сегмента полилинии будут наноситься горизонтальные подписи, а вдоль
вертикального – вертикальные.

•

по кривой

– установите этот флажок, чтобы подписи наносились вдоль сегментов полилинии

или дуги.

•

Автоматически вдоль линии

– выберите этот вариант, для того чтобы размещать подписи

в наиболее удобном месте полилинии, в котором полилиния не изгибается слишком сильно.
MapInfo Pro разместит подпись в одном из трех найденных мест полилинии, которые
удовлетворяют заданному условию.

•

Разрешить поворот с отступом

– выберите этот вариант, для того, чтобы подписи по

кривой, которые не могут быть нанесены, были выполнены с поворотом.

430

Оформление карт для печати и экспорта

•

Свес

– с помощью этого ползунка можно задавать расстояние, на которое подписи могут

отстоять от конца линии (например, улицы). По умолчанию – 40%.

Полигоны – этот вариант появляется, когда на слое присутствуют полигональные объекты.

•

Подпись в центроиде

– размещать подписи относительно центроида полигона.

•

Автоматическое размещение подписи в полигоне

– если выбрать этот вариант, MapInfo

Pro будет игнорировать параметры, задаваемые для полигонов с помощью настроек

Положение подписи

, подписи будут размещаться в наиболее подходящих местах внутри

полигонов. Параметр, заданный с помощью кнопок

Положение подписи

, по прежнему

будет влиять на размещение подписей точек и линий, и MapInfo Pro будет подписывать
такие объекты в центроидах.

•

Разрешить уменьшать шрифт

– позволяет задавать процент, на который может быть

уменьшен размер шрифта, для того, чтобы подпись уместилась внутри границ полигона.
Ниже этого предела подписи уменьшаться не будут. Можно либо пользоваться ползунком,
либо выбирать значения из списка. По умолчанию значение равно 50%.

• Значение

Максимум размеров шрифта

– ограничивает количество размеров шрифта,

используемых для подписей на слое полигонов. По умолчанию значение равно четырем
(4).

•

Разместить подписи в границах полигона

– выберите этот вариант оформления, для

того, чтобы подписывать только те полигоны, внутри границ которых подписи помещаются.

•

Разместить за пределами, если необходимо (выноска)

– выберите этот вариант, для

того чтобы размещать подписи со специальными линиями-выносками (линиями
соединяющими подписи с подписываемыми объектами) за пределами полигонов, когда
подписи не помещаются внутри полигонов. Этот вариант размещения подписей доступен
только после того, как отмечен флажок

Разместить подписи в границах полигона

.

Размещение и плотность подписи

•

Запретить перекрытие текста

– установите этот флажок, чтобы скрыть перекрывающиеся

подписи.

•

При перекрытии использовать другое положение

– установите этот флажок, чтобы

избежать перекрытия подписей и включить дополнительные возможности их размещения.
Если подписи взаимно перекрываются, MapInfo Pro постарается разместить конфликтующие
подписи в других местах вокруг объекта, который каждая подпись описывает

•

Подписи могут накладываться

– установите этот флажок, чтобы разрешить подписям

накладываться друг на друга. Некоторые подписи не могут быть показаны, поскольку они
перекрывают подписи, которым присвоен старший приоритет показа.

•

Подписи могут повторяться

– установите флажок, чтобы разрешить одной и той же

подписи повторяться на карте несколько раз. Таким образом можно подписывать отдельные
сегменты улиц.

•

Подписывать сегменты объектов

– установите этот флажок, чтобы подписывать полилинии

и те объекты, центроиды которых находятся за пределами окна карты. Это возможность
предусмотрена только для автоматического подписывания. Если вы меняете другие режимы
подписи, ее положение не меняется.

Видимость подписей:

431

Оформление карт для печати и экспорта

• Установите переключатель

Показать

, чтобы показать подписи для этого слоя.

• Установите переключатель

Скрыть

, чтобы удалить все подписи на этом слое, включая

индивидуальные и отредактированные.

•

Показать в пределах

– выберите этот режим для включения и настройки масштабного

эффекта. Если попытаться подписать плотную сеть улиц, например, типичную карту формата
StreetPro из примеров, то будут подписаны не все улицы.

• Когда значение масштаба карты находится вне масштабного диапазона слоя, то имя этого

слоя в списке затеняется серым, а около флажка видимости для него ставится звездочка
(*). Если для слоя задан вариант оформления

Показывать в пределах

, а значение масштаба

карты находится вне масштабного диапазона для этого слоя, то подписи, созданные
автоматически для этого слоя, скрыты.

•

Минимум

– здесь можно задать минимальное расстояние, на которое будут отстоять друг

от друга подписи слоя.

•

Максимум

– здесь можно задать максимальное расстояние, на которое будут отстоять друг

от друга подписи слоя.

Создание выноски

В диалоге

Свойства слоя

предусмотрены специальные элементы управления параметрами

выносок (указок) подписей полигонов. Создавать выноски (указки) можно и вручную,
перетаскивая подписи от географических объектов.

Дополнительная информация об указках в разделе

Пользование выносками (указками)

подписей, которые не помещаются внутри границ полигонов,

в

Справке

MapInfo Pro .

Для того чтобы создать указки (выноски):

1.

В окне

Слои

дважды щелкните по названию слоя, чтобы открыть диалог

Свойства слоя

.

2.

В закладке

Подписи

установите флажок

Выноска

либо в положение

Линия

(для того

чтобы оформить выноски в виде простых линий), либо в положение

Стрелка

(для того

чтобы оформить выноски в виде стрелок). Щелкните по кнопке стиля линий, чтобы открыть
диалог

Стиль линий

, если требуется изменить вид линии.

3.

Нажмите

OK

.

4.

По-другому, выберите команду

Выноска

на вкладке

Подписи

в ленте и отметьте один из

флажков

Линия

или

Стрелка

. Выберите в списке

Стиль линии

, чтобы открыть диалог

Стиль линий

.

5.

Создание подписей на слое карты. Можно либо создать автоматические подписи, нажав
иконку

Автоматические подписи

в списке слоёв, либо разместить подписи вручную,

разместив подписи на слое карты с помощью инструмента

Подпись

, который находится

на вкладке

КАРТА

..

6.

Активируйте инструмент

Выбор

.

7.

На карте выберите подпись и перетащите её из исходного положения. Линия-выноска
соединит подпись с исходным объектом.

432

Оформление карт для печати и экспорта

Выноски нельзя создавать для подписей по-кривой, поскольку криволинейные
подписи автоматически вернутся на старое место рядом с линиями, которые
они подписывают.

Примечание:

Стиль подписи

В диалоге

Стиль подписи

есть разные варианты. Их можно применять сразу к группе

выбранных подписей.

Для изменения стиля всех подписей нажмите в диалоге

Свойства слоя

на вкладке

Подписи

нажмите кнопку

Шрифт

, чтобы показать диалог

Стиль текста

.

Чтобы изменить стиль подписи или выбранных подписей, дважды щелкните клавишей мыши
– появится диалог

Стиль подписи

. Кнопка

Шрифт

открывает диалог

Стиль текста

. Чтобы

выбрать несколько подписей, указывайте на них мышкой, удерживая нажатой клавишу

SHIFT

.

Сделав в диалоге нужные изменения, закройте диалог стилизации текста, и вы увидите, что
выбранные подписи изменились на экране. В таблице ниже перечислены доступные способы
оформления текста.

Описание

Параметр

Текст подписи выполнен полужирным шрифтом.

Жирный

Текст подписи выполнен курсивом.

Курсив

Под текстом проводится линия.

Подчеркнутый

БУКВЫ В ТЕКСТЕ БУДУТ ПРОПИСНЫМИ.

Капитель

Отбрасывает тень от текста. (не показан)

Тень

М е ж д у б у к в а м и д о б а в л я ю т с я д о п о л н и т е л ь н ы е п р о б е л ы

Разрядка

Вы можете также выбрать один из трех способов создания фона:

•

Нет

– означает отсутствие фона.

•

Кайма

дополнительно обводит каждую букву. Это придает рельефность тексту (например,

части области, улицы и т.п.).

433

Оформление карт для печати и экспорта

•

Рамка

– подкладывает под текст фоновую рамку.

Выбор

Каймы

или

Рамки

автоматически открывает список

цветов

для оформления этих

элементов. Щелкните и появится палитра цветов каймы или фона. Выбранный цвет будет
применен к активной кнопке. Образец текста и его цветовое оформление показывается в
окошке Образец. Нажмите

OK

, чтобы применить настройки.

Для того чтобы поменять размер и цвет подписей, дважды щелкните по имени слоя в окне

Слои

. На закладке Подписи диалога

Свойства подписей

выберите нужные параметры в

списках

Размер

и

Цвет

.

Дополнительные возможности подписывания

После того, как вы разместите подписи автоматически, вам может понадобиться внести
небольшие изменения. Их можно сделать вручную.

Изменение подписей

Подписи, созданные автоматически, или же инструментом

Подпись

легко поправить. При

помощи команды

Выбрать

на вкладке

КАРТА

или

ГЛАВНАЯ

дважды щелкните по подписи.

Появится диалог

Стиль подписи

. Изменения, внесенные в диалоге

Стиль подписи

,

применяются только к выбранным подписям. Чтобы изменить сразу все подписи, откройте
диалог

Показ подписей

и

Правила подписывания

в диалоге

Свойства слоя

(в окне

Слои

дважды щелкните по слою в списке).

В диалоге

Стиль подписи

можно управлять содержанием подписи, её положением и наклоном.

Можно также добавлять или удалять указки.

Для задания нового текста подписи просто введите его в

текстовом

окошке. Другие

управляющие элементы этого диалога точно такие же, как и в диалоге

Подписывание

.

Переместить выбранную подпись или подписи можно мышью, так же как и другие объекты.
Если перемещаемая подпись снабжена указкой, линия указки перестраивается, сохраняя
связь подписи с объектом.

Подпись можно также повернуть вокруг точки привязки. Выбранные подписи выделяются
маркерами, среди которых есть отдельный маркер для вращения справа снизу от подписи.
Этот маркер можно перемещать мышкой.

• Подробнее эти процедуры описаны в разделе

Справочной системы

:

Перемещение подписи

вручную.

Текстовые объекты как подписи

В то время как подписи в MapInfo Pro являются атрибутами карты, текстовые объекты выглядят
аналогично подписям, но ведут себя скорее как комментарии, которые можно разместить на
карте. Для создания текстовых объектов требуется сделать один из слоёв изменяемым. Если

434

Оформление карт для печати и экспорта

потребуется, можно сделать изменяемым косметический слой, создать текстовые объекты
на косметическом слое, а позже сохранить текстовые объекты в постоянной таблице.

Пользуясь дополнительной программой

Функции подписывания

из каталога программ

MapInfo Pro, можно использовать текстовые объекты для выполнения некоторых простых
операций с подписями:

• Преобразования подписей в текстовые объекты, так что они могут быть сохранены в таблице.
• Создание подписей только для выбранных объектов.
• Создание текстовых объектов с использованием кнопки

Подпись

. Это позволяет создавать

несколько аннотаций для одной карты, что невозможно сделать, используя стандартную
процедуру подписывания.

Создание подписей инструментом Функции подписывания

Прежде чем начать работу с инструментом Функции подписывания, требуется его
зарегистрировать в MapInfo Pro и запустить. Инструкции смотрите в разделе:

Добавление

программы в каталог программ

.

С помощью инструмента Подпись можно создавать отдельные подписи. Перед тем как
использовать этот инструмент, убедитесь что слой, на котором лежат подписываемые объекты,
доступен. Нажмите на кнопку

Подпись

и укажите на объект. MapInfo Pro создаст для него

подпись по значениям из колонки или вычислив выражение в соответствии с установками в
диалоге Подписывание, который открывается из диалога команды Карта > Управление слоями.
Укажите дважды на слой в диалоге

Управление слоями

и в открывшемся диалоге произведите

нужные настройки в закладках Правила подписывания и Показ подписей. Помните, что
всплывающие подсказки активны при использовании инструмента Подпись, так что вы можете
прочесть информацию об объекте до подписывания.

Подробнее о дополнительной программе "Функции подписывания" смотрите раздел

Справочной системы

:

Программы

.

Сохранение подписей

Все изменения автоматически созданных подписей (включая удаление командой

Вырезать

на вкладке

ОБЪЕКТЫ

или клавишей

Delete

), режимов показа для отдельных подписей и

подписей, созданных при помощи

инструмента Подпись

, должны быть сохранены в рабочем

наборе. Тогда при следующем открытии рабочего набора вы увидите, что все изменения на
месте.

Например, вы не включали режим подписывания и, следовательно, по умолчанию подписи
не показываются. Укажите на иконку

Подписывание

в в окне

Слои

, чтобы подписать

объекты карты на время сеанса, то есть без сохранения этого режима после закрытия таблицы.
Открыв таблицу в следующий раз, вы увидите, что подписей нет, так как они не показываются
в стандартном режиме. Вообще, все установки и настройки, сделанные в окне

Слои

, должны

быть сохранены в рабочем наборе.

435

Оформление карт для печати и экспорта

Если вы изменили существующие подписи или добавили подписи

инструментом Подпись

,

то имейте в виду, что они ведут себя несколько по-другому. Поэтому, если вы закрываете
таблицу, в которой изменялись подписи, то MapInfo Pro задаст вопрос, сохранить ли изменения.

Это также относится к подписям, которые были удалены командой

Удалить

на вкладке

ОБЪЕКТЫ

или клавишей

DEL

. При этом можно полностью очистить карту от подписей, но,

так как удаление подписи – это операция редактирования таблицы, MapInfo Pro запросит при
закрытии, сохранить ли подписи в рабочем наборе.

• Нажмите кнопку

Сохранить

и сохраните исправленные подписи в файле рабочего набора.

• Нажмите кнопку

Нет

, если исправленные подписи сохранять не требуется. Окно или таблица

закроются.

• Нажмите кнопку

Отмена

, если операция закрытия нежелательна. Таблица или окно не будут

закрыты, а на карте останутся исправленные подписи.

Подробную информацию вы можете найти в разделе

Справочной системы

:

Удаление

подписей

.

Добавление элементов оформления к карте

MapInfo Pro поддерживает элементы оформления карты, такие как масштабную линейку,
которую можно разместить в окне

Карта

. Изменения масштаба или сдвиги карты не влияют

на положение элемента оформления, и при этих операциях он остается в неизменном виде
на карте. Однако, такой элемент, как масштабная линейка изменяется при изменении проекции
или спецификации масштаба.

Элементы оформления рисуются поверх всех слоев карты, над всеми подписями и над
косметическим слоем. Они могут быть также снабжены рамкой и фоновым рисунком.
Перемещать элементы оформления по экрану можно мышкой.

Настроить параметры дополнительного оформления, такие как стандартное положение и
стиль можно в диалоге

Параметры окна карты

на вкладке

Элементы оформления

(на

вкладке

PRO

выполните команду

Настройки

и нажмите кнопку

Окно карты

).

Добавление масштабной линейки

Масштабная линейка показывает какому расстоянию на карте соответствует отрезок на
земной поверхности. Масштабную линейку также можно сделать картографической.

О масштабной линейке

Карты представляют собой изображения неких участков земной поверхности и на каждой
карте отмечается, в каком соотношении пребывают изображение и реальный участок. Принято

436

Оформление карт для печати и экспорта
