Объединение объектов на карте

Существует два метода

объединения

:

1. Объединить выбранные объекты

– MapInfo Pro комбинирует выбранные объекты и

создает новый объект, представляющий географическое объединение исходных. Так, если
были выбраны две соседние области, которые затем были скомбинированы, то получится
единственный объект без внутренней границы.

2. Объединить используя колонку

– MapInfo Pro выполняет обобщение данных. Обобщение

предполагает вычисление значения для поля, используя значения других записей из этой
же колонки. MapInfo Pro вычисляет значения для записи, к которой будет присоединен
новый объект.

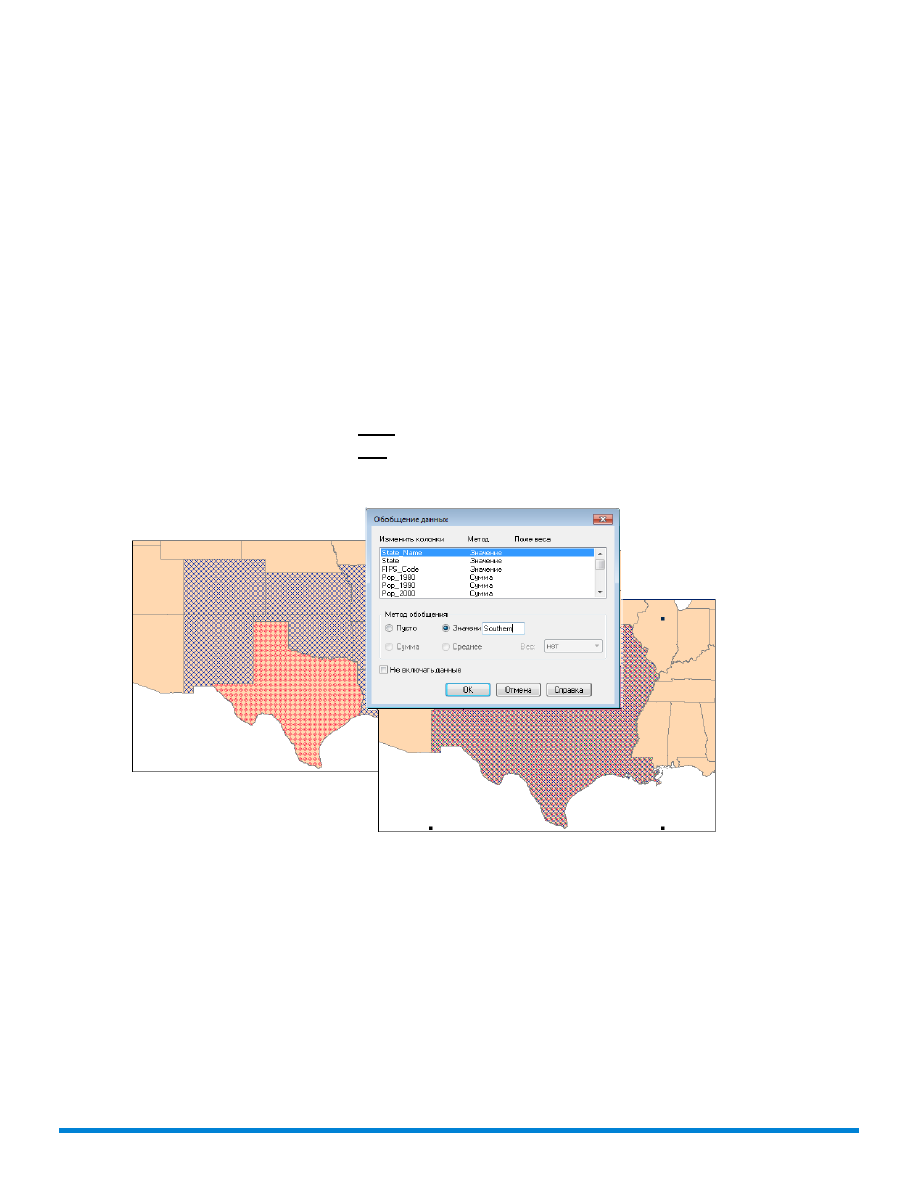

Допустим, имеется таблица с территориями продаж и с информацией о населении на этих
территориях.

Объединяя

две области в одну, можно создать одну большую зону продаж.

Этой операцией MapInfo Pro может вычислить численность населения на новой территории,
суммируя данные для исходных территорий.

Объединение объектов и методы обобщения

Операция

объединения

может быть выполнена по отношению к изменяемому объекту,

выбранному в группе

Правка

на вкладке

ОБЪЕКТЫ

. До того как выполнить операцию

Объединить

, можно выбрать один объект на карте и назначить его изменяемым. После этого

можно выбрать дополнительные объекты на карте и выполнить операцию

Объединить

выбранные объекты

с изменяемым объектом. Если назначить объект изменяемым до того,

как выполнить операцию

Объединить выбранные объекты

, то эта операция станет более

гибкой, позволяя объединять объекты из разных таблиц.

Необходимо назначать объект изменяемым в случае, если один из объектов более важен,
чем любой другой объект. Например, если требуется присоединить маленький и не имеющий
имени остров к архипелагу, представленному многосвязной областью, то необходимо сделать
архипелаг изменяемым объектом и MapInfo Pro сохранит имя области архипелага после
комбинирования.

Используя команду

Объединить

вместе с командой

Выбрать изменяемый объект

, можно

передать создаваемой территории название государства или территории. Если

объединение

проводится вместе с командой

Выбрать изменяемый объект

, то только один объект может

быть изменяемым в каждый момент времени. Присоединять же к изменяемому объекту можно
одновременно несколько графических объектов.

Помните, что команда

Объединить выбранные объекты

работает с выбранными объектами

карты. Для того чтобы применить операцию

Объединить

ко всей таблице, выберите всё на

карте, нажав комбинацию клавиш

Ctrl+A

. Для объединения объектов в группу или вывода в

отдельную таблицу используйте команду

Объединить используя колонку

.

Чтобы объединить объекты на карте с использованием

изменяемого

объекта:

405

Создание буферных зон и работа с объектами

1.

Выберите на изменяемом слое объект, который требуется сделать изменяемым.

2.

На вкладке

ОБЪЕКТЫ

в группе команд

Правка

нажмите кнопку

Выбрать изменяемый

объект

. Выбранный объект будет выделен специальной раскраской.

3.

Выберите (или создайте и выберите) один или более объектов на любом слое окна

Карта

.

Они будут участвовать в объединении.

4.

На вкладке

ОБЪЕКТЫ

в группе команд

Создать

нажмите

Полигоны

и

Объединить

выбранные объекты

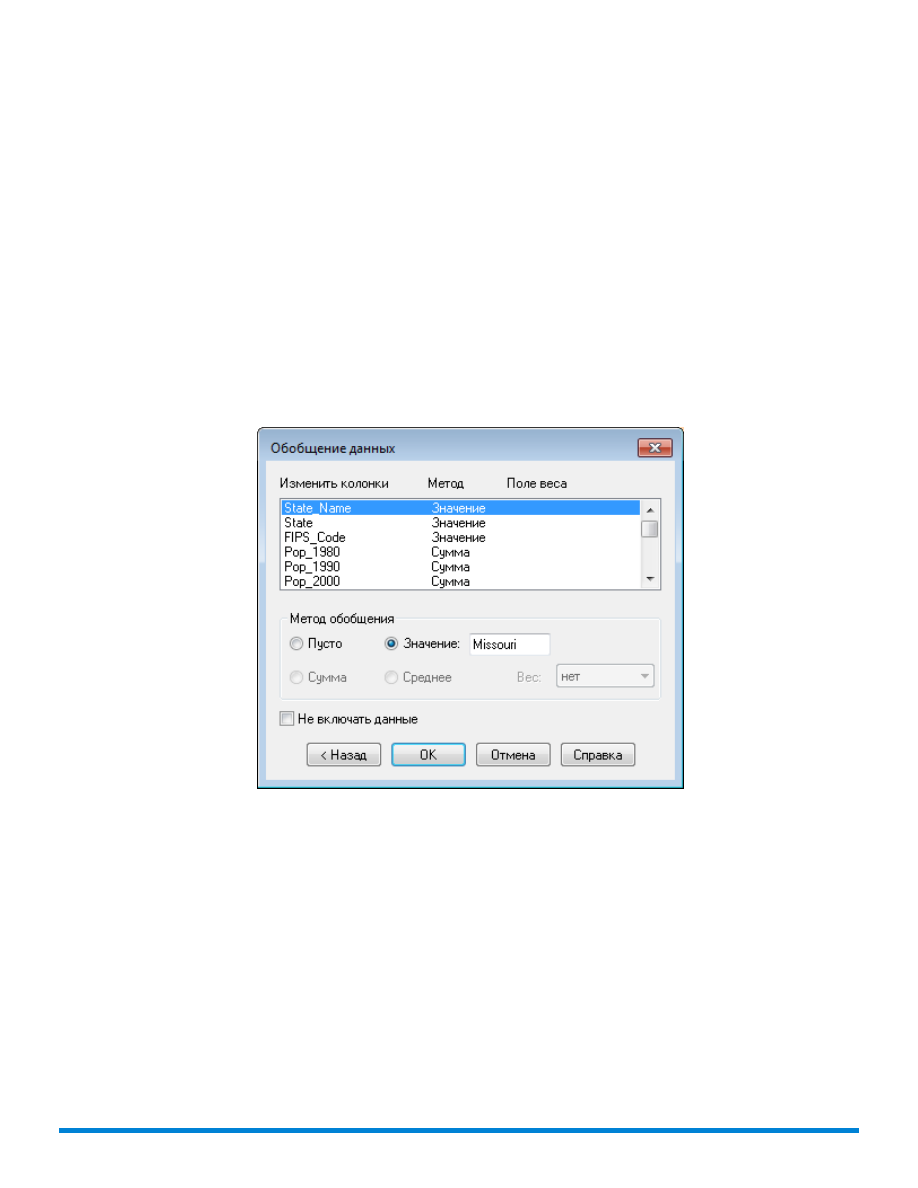

– откроется диалог

Обобщение данных

.

5.

Выберите метод обобщения данных (или установите флажок

Нет данных

) для каждого

поля в списке

Изменить колонки

. Определения этих методов смотрите в разделе

Обобщение и разобщение данных

.

Чтобы выделить более одного поля в диалоге

Обобщение данных

,

используйте следующие сочетания клавиш:

Примечание:

• Удерживая нажатой клавишу

Shift

, выберите последовательно расположенные поля

• Удерживая нажатой клавишу

Ctrl

, выберите непоследовательно расположенные поля.

Задав методы обобщения, нажмите клавишу

OK

.

6.

В верхнем списке диалога

Обобщение данных

выберите одну или более колонок таблицы.

7.

Выберите метод обобщения:

Пусто

,

Не менять

,

Значение

,

Сумма

,

Среднее

или

Средневзвешенное

(в зависимости от того, какие данные изменяемые, некоторые методы

могут быть недоступны). MapInfo Pro обновит строчки списка с колонками, поставив напротив
имени колонки выбранный метод.

• Например, если выбрать

Среднее

, то MapInfo Pro вычислит среднее по всем значениям

в колонке для всех выбранных объектов. Среднее будет храниться в новой строке колонки.

• Методы обобщения описаны ниже.

8.

Повторите шаги 6 и 7 для всех колонок таблицы и нажмите

OK

.

406

Создание буферных зон и работа с объектами

Для ускорения процесса, можно выбрать в списке несколько строчек, используя клавиши

Shift

и

Ctrl

. Если таблица имеет большое количество колонок, MapInfo Pro применяет

метод обобщения ко всем выбранным.

•

Если таблица имеет большое количество колонок, то выбор метода обобщения ко всем
колонкам может занять много времени. При повторном выполнении команды

Объединить

MapInfo Pro сохраняет все методы, которые были определены для полей таблицы.

MapInfo Pro рассчитает новый объект и отобразит его как единый объект. Используйте команду

Информация

для просмотра объединенных данных, ассоциированных с объектом.

Более подробную информацию смотрите в разделах

Справочной системы

:

Объединение

точечных, линейных и площадных объектов в объект коллекция

и

Настройка атрибутов

объекта коллекция

.

Стандартные параметры методов обобщения

Когда диалог

Обобщение данных

открывается в первый раз, MapInfo автоматически задает

стандартный метод обобщения для каждого столбца. Для колонок численного типа (целое,
короткое целое, вещественное или десятичное) в качестве метода обобщения по умолчанию
задается Сумма. Для колонок остальных типов в качестве метода по умолчанию задается
метод Значение.

Можно нажать кнопку

OK

, не изменяя предложенных по умолчанию методов слияния. Однако,

предлагаемые по умолчанию, методы слияния могут давать бессмысленные результаты.
Обычно MapInfo Pro использует метод Сумма для всех числовых колонок; однако, в
зависимости от характера данных, суммировать данные может быть не нужно.

Например, пусть в таблице содержится демографическая информация, такая, как средний
доход населения. Если объединяются два смежных региона ($30,000 и $35,000), то
бессмысленно складывать значения среднего дохода для объединяемой области, вместо
этого требуется использовать метод Среднее или Взвешенное среднее.

Освобождение изменяемого объекта

Если вы назначили изменяемый объект, но затем передумали его изменять, то его можно
освободить от признака изменяемости, используя команду

Освободить изменяемый объект

,

и привести его к нормальному состоянию. Признак изменяемости также отключается после
либо выполнения команд

Объединить

,

Удалить часть

,

Удалить внешнюю часть

,

Разрезать

,

Добавить узлы

, либо назначения нового изменяемого объекта.

Для того чтобы удалить целевой объект, на вкладке

ОБЪЕКТЫ

в группе команд

Правка

нажмите кнопку

Удалить часть

.

407

Создание буферных зон и работа с объектами

Объединение объектов с различной структурой таблиц

Если таблицы, которые объединяются, имеют одинаковую структуру, то этот процесс
обсуждается в разделе

Объединение объектов и методы обобщения

. Если приходится

работать с двумя таблицами, которые имеют различную структуру, то диалог Разобщение
данных будет организован несколько иначе. Если исходная таблица имеет структуру,
отличающуюся от структуры результирующей таблицы, то в диалоге

Разобщение данных

откроется еще одно окошко

Имя колонки

для совмещения структуры таблицы.

Поле Имя колонки

Переключатель

Пропорционально

активен, если выбранное поле является числовым. Также

активно и поле ввода

значений

в том случае, когда выбран переключатель

Значение

, а в

правом окошке вместо имени колонки установлено "нет".

Разрезание объектов

Команда

Разрезать

позволяет разбить изменяемый объект на более мелкие объекты,

используя некоторый шаблон. Можно также объединять объекты в районы используя
районирование. Например, с помощью команды Разрезать можно разбить большую территорию
на составляющие части.

Можно разрезать объекты как замкнутые (типа "область", "эллипс", "прямоугольник" или
"скругленный прямоугольник"), так и линейные (типа "полилиния", "прямая линия" и "дуга"),
используя команду

Разрезать

.

Разделению

не подлежат текстовые и точечные объекты, а

также объекты, находящиеся на неизменяемом слое.

408

Создание буферных зон и работа с объектами

Подробнее о процессе районировании смотрите в разделе

Районирование – объединение

объектов в районы

Справочной системы

. Более подробные инструкции смотрите в разделе

Справочной системы

:

Разрезание объектов

.

Пропорциональное разобщение данных в команде Разрезать

Записи объектов, полученных в результате выполнения команды

Разрезать

, могут получить

значения пропорционально разделению исходных объектов. Разобщением данных в этом
случае называется разделение числовых данных в соответствии с разделением исходного
объекта на малые части. Например, если требуется разделить область, представляющую
застройку большого города, на отдельные области, представляющие собой округа, то можете
получить в записях новых объектов значения в поле "Население", представляющие
пропорциональные доли от исходного значения. Диалог

Разобщение данных

, открываемый

командой

Разрезать

, позволяет задавать, как будут изменены данные.

Разрезание объектов полилинией

С помощью команды

Разрезать изменяемый объект, используя полилинию

можно

разделить на части группы точек, коллекции, замкнутые объекты (полигоны, эллипсы,
прямоугольники и скругленные прямоугольники) и незамкнутые объекты (линии, полилинии
и дуги).

Как говорилось выше, разрезающий объект должен быть замкнутым. При исполнении операции

Разрезать, используя полилинию

, полилиния сначала будет превращена в полигоны, чтобы

подходить для этой операции. Созданный полигон будет отображен и доступен для возможных
изменений. Полилинии, использующиеся в разрезании, должны быть непрерывными и не
иметь разветвлений. В общем случае, если секущие полилинии состоят из нескольких частей,
то будет использована общая полилиния. Если секущие линии – не полилинии, не имеют
общих точек и несмежные, произойдёт ошибка и операция будет отменена.

Разделению командой

Разрезать изменяемый объект, используя

полилинию

не подлежат текстовые и точечные объекты, а также объекты,

находящиеся на неизменяемом слое.

Примечание:

Более подробные инструкции смотрите в разделе

Справочной системы

:

Разрезание объектов

полилинией

.

Территориальное планирование

Одной из наиболее важных задач, которые решают пользователи MapInfo Pro, является
территориальное планирование (или "балансировка"). Как правило, территории при этом
создаются путем комбинирования двух или более областей небольшого размера. В
административных задачах используется районное и более подробное административное

409

Создание буферных зон и работа с объектами

деление, в маркетинге и сбыте – границы областей и районов, в политическом прогнозировании
– границы избирательных округов.

При объединении площадных объектов не забывайте, что вы работаете также и с данными,
сопоставленными этим площадным объектам. Если метод обобщения данных объединяемых
объектов не указывается, эти данные будут потеряны. В некоторых приложениях это не имеет
значения. Например, когда над границами административного деления строятся границы зон
коммунального обслуживания. Данные об административных единицах могут не представлять
непосредственного интереса, нужны только сами границы. Тут можно обойтись без обобщения
данных. Для большинства задач бывает необходимо сохранить данные, ассоциированные с
площадными объектами.

MapInfo Pro предоставляет три метода для комбинирования площадных объектов.

1.

Первый метод – с выбранными объектами можно использовать команду Объединить.

2.

Второй метод – для группировки объектов по значениям из некоторой колонки можно
использовать команду Слияние в таблице.

3.

Третий метод – районирование, поясняется в разделе

Районирование — объединение

объектов в районы

.

Чаще всего используется метод Слияние в таблице, который работает проще и быстрее для
задач объединения объектов и создания территорий.

Комбинирование выбранных объектов

Когда выполняется объединение объектов, MapInfo Pro выполняет две следующие операции:

• MapInfo Pro комбинирует выбранные объекты и создает новый объект. Новый объект

представляет собой географическое объединение всех исходных объектов. Так, если вы
выбрали две соприкасающиеся области и выполнили команду Объединить, MapInfo создаст
единый объект, причем граница между его соприкасающимися частями исчезнет.

• MapInfo Pro выполняет обобщение данных. Как уже было сказано в этой главе, в процессе

обобщения данных MapInfo Pro записывает в поля результирующей записи значение,
являющееся суммой или средним значением соответствующих исходных объектов.

В зависимости от установок режимов в окне

Слои

результат объединения объектов будет

либо копироваться на другой слой (при этом исходные объекты сохраняются), либо замещать
объекты на исходном слое (в этом случае исходные объекты теряются).

Чтобы копировать результат объединения объектов на другой слой, следует сделать исходный
слой доступным, а любой другой – изменяемым. Задайте объект-цель, затем выберите
объекты с помощью любой из команд выбора на вкладке

ОБЪЕКТЫ

в группе

Правка

в списке

Объединить

. Появится диалог

Обобщение данных

, в котором следует задать метод

обобщения данных. Заполните окошки диалога и нажмите

ОК

. Этот метод обсуждался в

начале этой главы.

410

Создание буферных зон и работа с объектами

Чтобы копировать результат объединения объектов на исходный слой, убедитесь, что он
является изменяемым, выберите объекты на этом слое и выполните на вкладке

ОБЪЕКТЫ

в группе

Правка

команду объединения из списка

Объединить

. Не выбирайте изменяемый

объект. Откроется диалог

Обобщение данных

. После завершения операции будет добавлен

новый объект к слою, а исходные объекты будут удалены.

Слияние в таблице

Команда Слияние в таблице позволяет создавать новые объекты на карте путем группировки
существующих объектов, вычисляя обобщенные данные по группе. Действие этой команды
аналогично механизму районирования, только, в отличие от районов на карте, создаются
новые географические объекты, соответствующие различным районам.

Чтобы осуществить слияние в таблице:

1.

На вкладке

ОБЪЕКТЫ

в группе

Правка

нажмите

Объединить

и

Объединить используя

колонку

. Рассмотрим в качестве примера слой областей. Вы хотите создать территории

сбыта, состоящие из нескольких областей каждая. Записи об областях выглядят, например,
следующим образом:

СР_ПРОДАЖИ

КЛИЕНТЫ

Район

ТОРГ_ПРЕД

24231,4

1782

Балашихинский

Иванов

33265,0

121

Каширский

Иванов

• ТОРГ_ПРЕД: торговый представитель в данной области
• КЛИЕНТЫ: число клиентов в области
• СР_ПРОДАЖИ: средний объем продаж

Вы хотите обобщить данные по территориям сбыта следующим образом:

• ТОРГ_ПРЕД: комбинировать все записи, в которых фигурирует Иванов как торговый

представитель

• КЛИЕНТЫ: просуммировать всех клиентов на данной территории
• СР_ПРОДАЖИ: вычислить средний объем покупок одного клиента на территории

При выполнении команды Слияние в таблице следует указать, какая колонка содержит
признак для группировки. В приведенном примере группировка производится по колонке
ТОРГ_ПРЕД. Все области, в которых работает Иванов, объединяются в единую
территорию.

411

Создание буферных зон и работа с объектами

2.

Выберите соответствующую колонку в окошке По значениям из колонки. В нашем примере,
выбирая колонку ТОРГ_ПРЕД в окошке По значениям из колонки, Вы указываете MapInfo
Pro, что следует собирать в группы записи, имеющие одинаковые значения в данной
колонке. Другими словами, MapInfo Pro комбинирует все записи для одних и тех же торговых
представителей.

3.

Укажите в диалоге таблицу и группирующую колонку.

• Если в списке Поместить результат в выбрано

Создать новый

, то появится несколько

диалогов, подсказывающих как создать новую таблицу для сохранения объединенных
объектов.

• Если выбран вариант сохранения новых объектов в существующей таблице, то надо

будет подсказать MapInfo Professional как именно объединять данные. Чтобы объединить
данные, нажмите кнопку

Далее

, и откроется диалог

Обобщение данных

.

4.

Заполнив оба диалога, нажмите

ОК

. MapInfo Pro сгруппирует записи по значениям из

колонки, указанной в окошке

По значениям из колонки

. Кроме того, MapInfo Pro обобщит

данные из этих записей.

5.

Более подробные инструкции смотрите в разделе

Справочной системы

:

Слияние в

таблице

.

412

Создание буферных зон и работа с объектами

Построение полигонов Вороного

Полигоны Вороного представляют собой области, образуемые на заданном множестве точек
таким образом, что расстояние от любой точки области до данной точки меньше, чем для
любой другой точки множества. Алгоритм построения полигонов Вороного применяется к
набору точек и на выходе выдает полигоны, по одному для каждой точки. Границы полигонов
Вороного являются отрезками перпендикуляров, восстановленных к серединам сторон
треугольников в триангуляции Делоне, которая может быть построена относительно того же
точечного множества. Команда позволяет строить такие полигоны из указанного набора точек,
причем точки и полигоны могут находиться как на одном слое, так и на разных слоях. Эта
операция может быть полезна в случаях, когда необходимо показать полигонами сферы
влияния вокруг центров обслуживания. Вы получите области, максимально приближенные к
интересующей вас точке. Можно создавать полигоны Вороного на исходном слое или выбрать
точки на одном слое, а полученные полигоны Вороного поместить на другом.

• Более подробные инструкции и дополнительную информацию смотрите в разделе

Справочной системы

:

Создание полигонов Вороного

.

См. также:

Объекты карты

Группировка объектов при помощи объектов группа точек и коллекция

Объекты группа точек и коллекция позволяют объединить множественные объекты в единый
объект. Для того чтобы создать группы точек и коллекции, используйте команды

Объединить

(на вкладке

ОБЪЕКТЫ

в группе

Правка

нажмите

Объединить

и

Объединить выбранные

объекты

или

Объединить используя колонку

). Объекты этих типов помогают в

преобразовании и доступе к другим форматам ГИС-данных, таких как шейп-файлы ArcView,
и для большей совместимости со стандартами ГИС. Это особенно полезно для организации
совместного доступа к картам при использовании различных программ.

Объект типа группа точек содержит несколько точек, которые были объединены в единый
объект. В окне

Список

группа точек отображается одной записью, и все точки, входящие в

этот объект, имеют одинаковый символ. Создать группу точек можно следующим образом:
выбрать несколько точечных объектов и объединить их.

Объект типа коллекция может содержать в себе группы точек не более одной полилинии, а
также не более одной области, и все это считается одним объектом.

MapInfo Pro автоматически преобразует однородные объекты типа коллекция в объекты
более простых типов. Например, объект коллекция, содержащий только полилинии, будет
преобразован в объект полилиния, состоящий из нескольких частей.

413

Создание буферных зон и работа с объектами

Более подробные инструкции смотрите в разделе

Справочной системы

:

Группировка

объектов при помощи объектов группа точек и коллекция

.

Создание объектов и действия с ними

Операции, описанные в этом разделе, не используют изменяемый объект при выполнении
анализа и объединения данных. Они работают с выборками и создают новые объекты, которые
используются для дальнейшего картографического анализа. Результаты операции помещаются
в изменяемый слой. Исходные объекты остаются неизмененными.

Дополнительная информация содержится в

Справочной системе

:

•

Замыкание объектов

•

Проверка полигонов

•

Коррекция топологии

•

Совмещение узлов и генерализация объектов

•

Разъединение объектов

•

Удаление объектов

•

Добавление узлов к объектам

•

Показ и выбор узлов объекта

•

Перемещение узлов объекта

•

Копирование и вставка узлов объекта

•

Перемещение узлов объекта

•

Проверка полигонов/таблиц на корректность данных

414

Создание буферных зон и работа с объектами

11 - Оформление
карт для печати и
экспорта

Большинство из нас не делает карты только для себя лично. Карты,
созданные в MapInfo Pro, используются для подготовки презентаций,
публикаций в интернете или для включения карт в другие документы.
В этой главе объясняется, как создавать качественные карты для
презентаций и готовить карты для печати и экспорта.

В этом разделе

Изменение стиля карты

416

Подписи на карте

423

Добавление элементов оформления к карте

436

Создание легенды отдельной карты

437

Подготовка для публикации отчёта с картами

441

Печать и экспорт результатов

475

Изменение стиля карты

Оформление карты – важнейшая часть работы картографа. В этой главе мы рассмотрим, как
сделать карты наглядными и красивыми. Подробные сведения о более существенных
изменениях внешнего вида карты можно найти в разделе

Справочной системы

:

Создание

тематических карт

.

Перемещение центроида полигона

Для того чтобы изменить стиль оформления области:

1.

Выполните одно из следующих действий:

• Для того чтобы изменить стиль единственного полигона, щелкните правой клавшей мыши

по объекту и выберите команду

Сделать слой с выборкой редактируемым

. На вкладке

СТИЛЬ

включите команду

Применить стили

и выберите команду

Стиль полигона

в

группе

Стиль

.

• Для того чтобы изменить стиль полигонов слоя, сделайте слой изменяемым в окне

Слои

или

Проводник

. Щелкните дважды по слою, чтобы открыть диалог

Свойства слоя

. На

вкладке

Отображение слоя

отметьте флажок

Единообразно

.

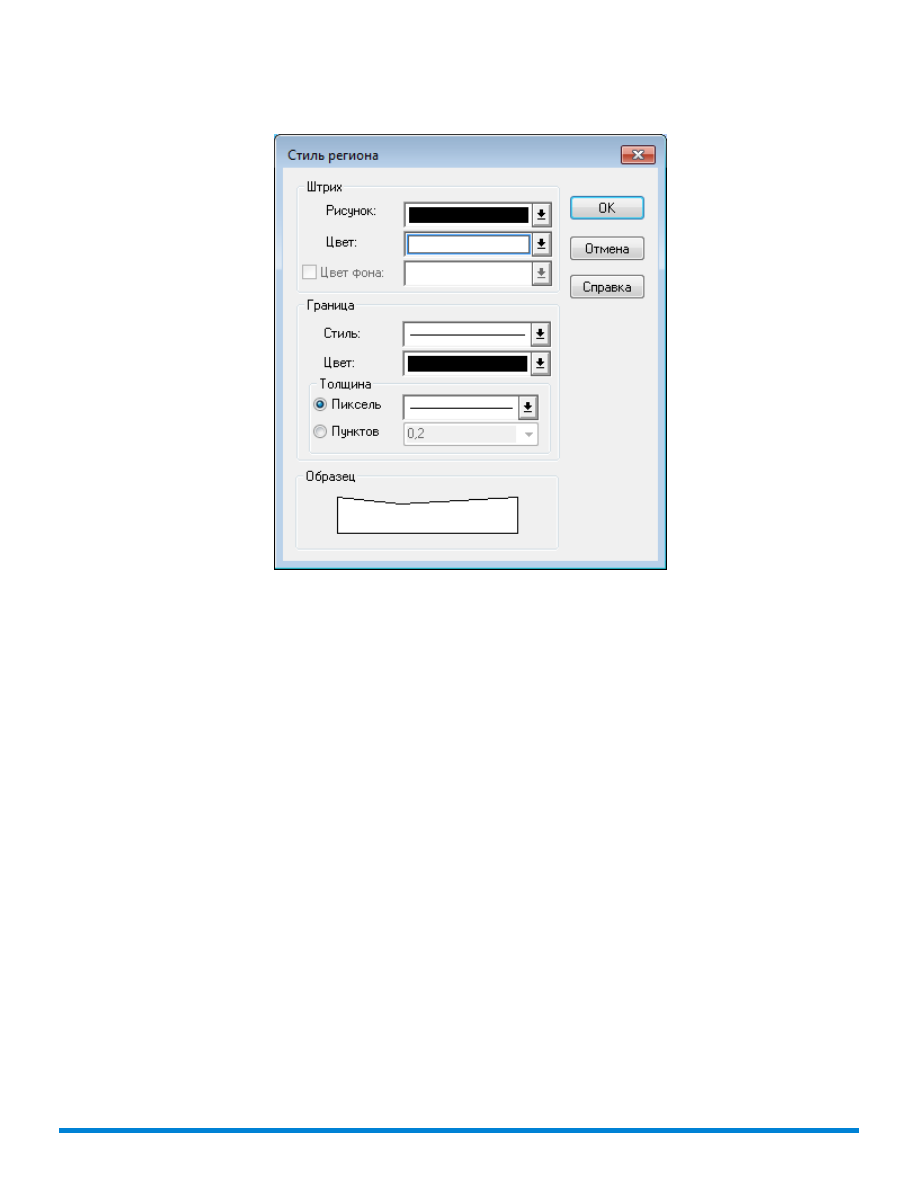

В обоих случаях откроется диалог

Стиль региона

.

416

Оформление карт для печати и экспорта

В диалоге , который вызывается командой Стиль областей на вкладке СТИЛЬ, есть
кнопка Просмотр.

2.

В этом диалоге сделайте необходимые изменения стиля региона и нажмите

OK

, чтобы

сохранить новый стиль.

•

Штрих

– в этом разделе диалога

Стиль полигона

настраиваются штриховки и заливки

региона.

•

Рисунок

– выберите одну из штриховок. Если вам не нужна штриховка, выберите

N

,

тогда цвет узора и цвет фона будут недоступны. Если в списке Рисунок вы выбрали
ровную заливку, показанную черным цветом, то Цвет фона недоступен.

•

Цвет

– в этом разделе можно выбрать цвет заливки или штриховки. В окошке Образец

можно просматривать, как выглядит узор выбранного цвета. Выбранным цветом
заполняются те части узора, которые на рисунке представлены черным. Поэтому, чтобы
закрасить объект сплошным цветом, выберите черный квадратик как "узор" и затем
собственно цвет. В окошке Образец будет видно, как цвет сочетается с рисунком
штриховки.

•

Цвет фона

– установите флажок для показа фона или сбросьте, чтобы фон был

прозрачным. Выберите цвет фона для объекта. Задавать цвет фона можно для узоров,
наложенных на собственный белый фон. Цвет фона недоступен, если вы выбрали
сплошной черный цвет штриховки.

•

Граница

– в этом разделе выбирается стиль оформления, цвет и толщина контура.

417

Оформление карт для печати и экспорта

•

Стиль

– можно выбрать стиль линии границы.

•

Цвет

– можно выбрать цвет линии границы.

•

Толщина

– можно выбрать толщину линии границы. В поле

Пиксель

введите число,

которое будет определять толщину линии в пикселях. В поле

Пунктов

выберите из списка

толщину линии в типографских пунктах или введите число самостоятельно.

•

Образец

– в этом окошке показывается выбранные штриховки и цвета.

• Подробную информацию ищите в разделе

Справочной системы

:

Создание новых цветов

.

Изменение стиля линии

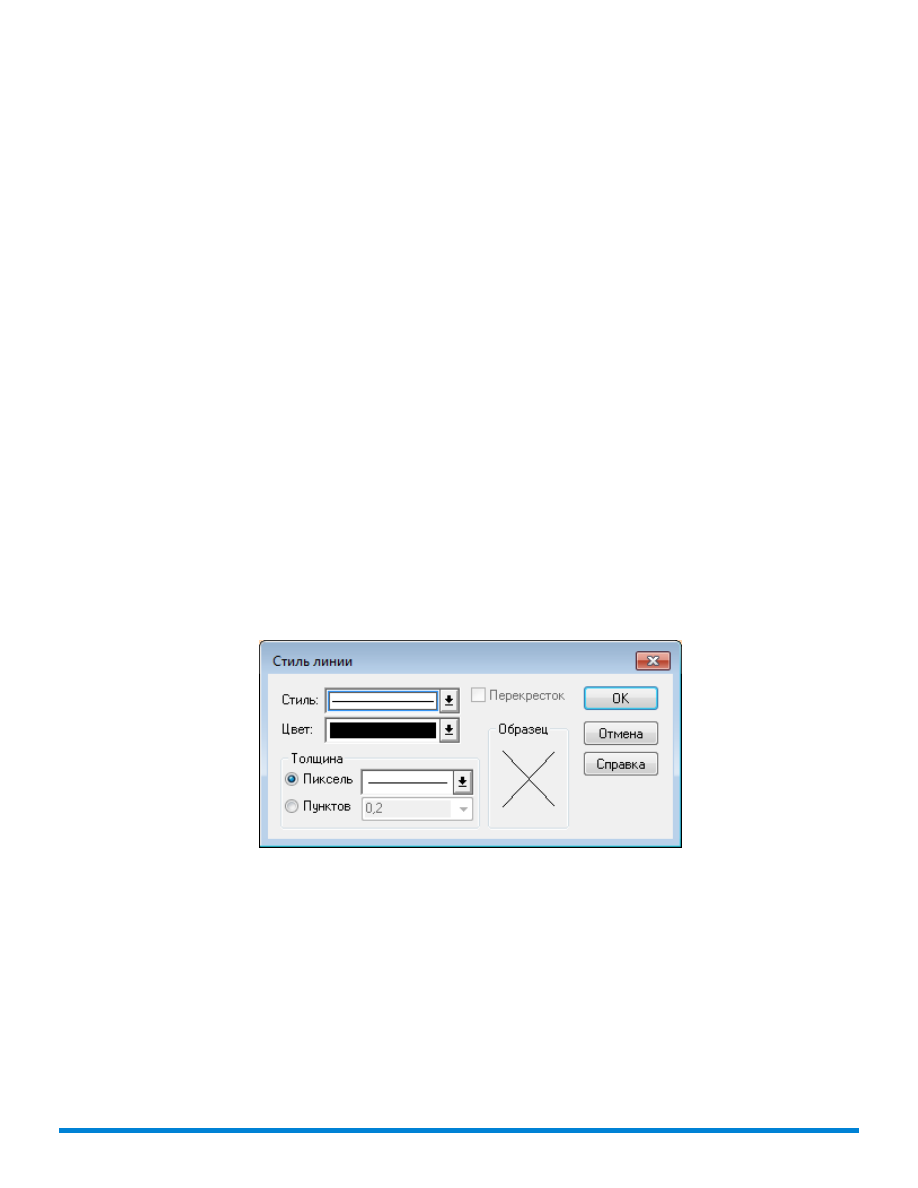

Для того чтобы изменить стиль оформления линии:

1.

Для вызова диалога

Стиль линии

вы можете выполнить одно из следующих действий:

• Для того чтобы изменить стиль единственной линии, щелкните правой клавшей мыши

по объекту и выберите команду

Сделать слой с выборкой редактируемым

. На вкладке

СТИЛЬ

включите команду

Применить стили

и выберите команду

Стиль линий

в группе

Стиль

.

• Для того чтобы изменить стиль всех линий слоя, сделайте слой изменяемым в окне

Слои

или

Проводник

. Щелкните дважды по слою, чтобы открыть диалог

Свойства слоя

. На

вкладке

Отображение слоя

отметьте флажок

Единообразно

.

В диалоге , который вызывается командой Стиль линий на вкладке СТИЛЬ, есть
кнопка Просмотр.

2.

В этом диалоге сделайте необходимые изменения стиля линии, и нажмите

OK

, чтобы

сохранить новый стиль.

•

Стиль

– выберите новый стиль линии из списка.

•

Цвет

– выберите новый цвет линии из палитры цветов. В окошке

Образец

как можно

увидеть, как будет выглядеть линия.

418

Оформление карт для печати и экспорта

•

Толщина

(в пикселях или пунктах) – выберите толщину линии. В поле Пиксель введите

число, которое будет определять толщину линии в пикселях. В поле Точек выберите
размер точки из списка или введите число самостоятельно.

•

Перекресток

– если вы выбрали стиль линии, состоящий из нескольких параллельных

линий, то активизируется флажок

Перекресток

. Обратите внимание на то что:

Режим Перекресток не действует на сплошные линии.

Режим Перекресток не действует на рамки.

Режим Перекресток не действует на многопроходные линии.

Изменения стиля символа

Для того чтобы изменить стиль оформления символа:

1.

Выполните одно из следующих действий:

• Для того чтобы изменить стиль единственного символа, щелкните правой клавшей мыши

по объекту и выберите команду

Сделать слой с выборкой редактируемым

. На вкладке

СТИЛЬ

включите команду

Применить стили

и выберите команду

Стиль символа

в

группе

Стиль

.

• Для того чтобы изменить стиль всех символов слоя, сделайте слой изменяемым в окне

Слои

или

Проводник

. Щелкните дважды по слою, чтобы открыть диалог

Свойства слоя

.

На вкладке

Отображение слоя

отметьте флажок

Единообразно

.

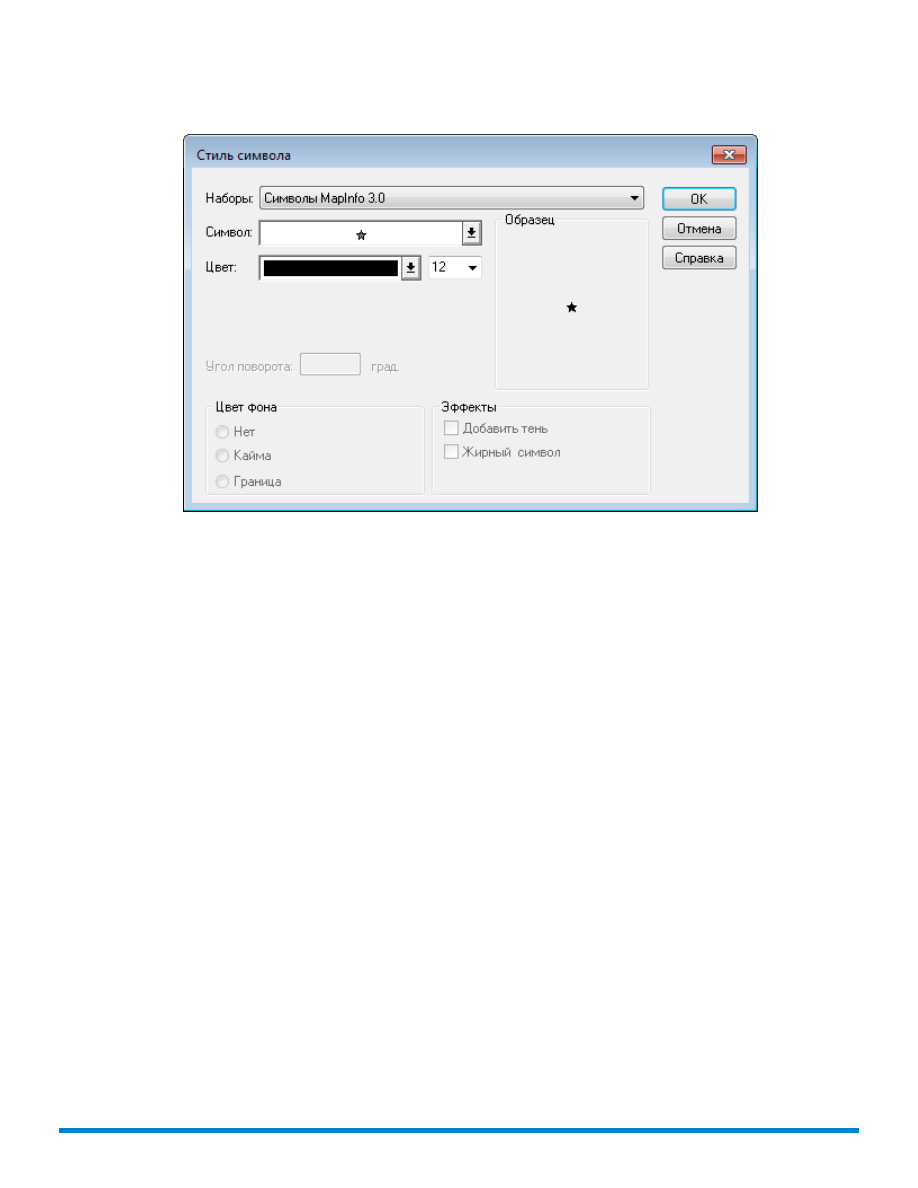

Откроется диалог

Стиль символа

.

419

Оформление карт для печати и экспорта

В диалоге , который вызывается командой Стиль символа на вкладке СТИЛЬ, есть
кнопка Просмотр.

2.

Заполните диалог необходимыми настройками и нажмите

OK

.

•

Наборы

– выберите один из доступных наборов символов. Кроме наборов, которые

поставляются с MapInfo, в списке присутствуют все установленные шрифты Windows.
Набор Растровые символы содержит созданные вами изображения символов (в формате
bitmap), которые находятся в каталоге /CUSTSYMB.

• Окошко

Размер

– выберите размер. Максимальный размер 240 пунктов.

•

Символ

– выберите стиль символа из библиотеки.

•

Цвет

– выберите подходящий цвет символа.

•

Загрузить

– нажмите эту кнопку, если надо добавить ваш собственный символ и обновить

список. Если запускаете MapInfo Pro после добавления новых растровых символов, то
кнопку

Загрузить

нажимать не надо.

•

Вид полностью

– нажмите эту кнопку, чтобы просмотреть укрупнённое изображение

символа в отдельном окне.

•

Угол поворота

– задайте в окошке градус, от 0 до 360, на который будет повёрнут символ.

•

Кайма

- в этом разделе диалога можно задать кайму. Выберите:

Нет

: чтобы каймы не было.

Белая

: чтобы кайма была белого цвета.

Чёрная

: чтобы кайма была чёрного цвета.

420

Оформление карт для печати и экспорта
