MapInfo Pro (Версия 15.2). Руководство

Создание тематической карты

Можно создавать в MapInfo тематические карты разных типов, при этом следуя одной и той
же общей процедуре. В этом разделе будет описана эта процедура создания тематических
карт.

Более подробные инструкции о создании тематических карт определенного типа можно найти
в разделах

Справочной системы

Шаг 1: Выбор типа тематического шаблона

Шаблоны помогают создавать тематические карты, применяя заранее определенные правила
отображения тематических величин. В поставку включены стандартные шаблоны; можно их
редактировать, сохранять в виде новых шаблонов и использовать в своей работе. Когда
впервые создаете тематическую карту, вы начинаете с выбора шаблона. Нельзя создать
шаблон без использования уже существующего тематического шаблона.

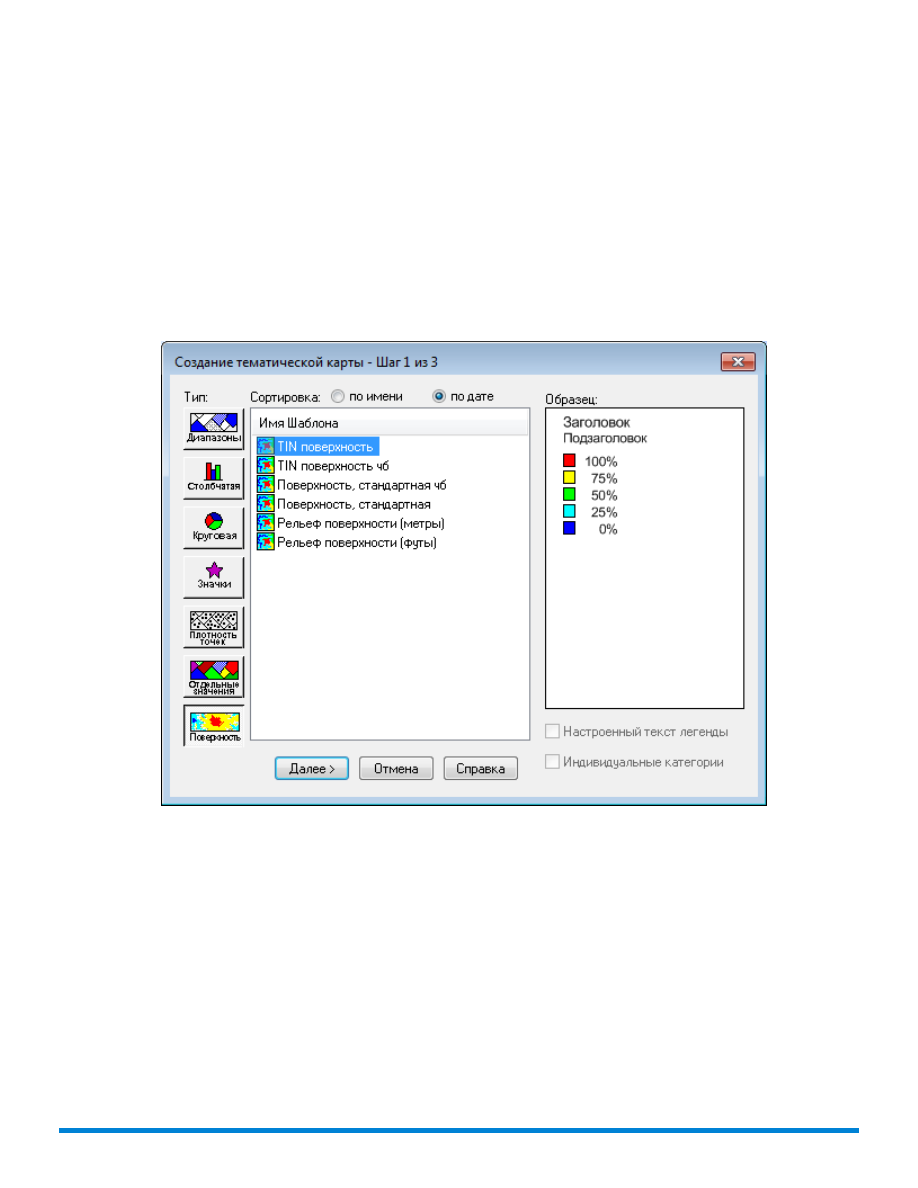

Появится диалог

Создание тематической карты – Шаг 1 из 3

•

Сортировка шаблонов по имени

– показывает доступные тематические шаблоны в

алфавитном порядке по их именам.

•

Сортировка шаблонов по дате

– показывает доступные тематические шаблоны в

соответствии со временем, когда они были созданы или последний раз изменялись.

•

Образец легенды

(тип шаблона) – показывает образец легенды для данного типа шаблона.

•

Настроенный текст легенды

– показывает пользовательский текст легенды. По желанию

можно создать свой заголовок для легенды или подписи для диапазонов. Установите флажок,
чтобы использовать произвольный текст.

•

Отмена

– отменить создание тематической карты и закрыть диалог.

•

Далее

– перейти на следующий шаг.

•

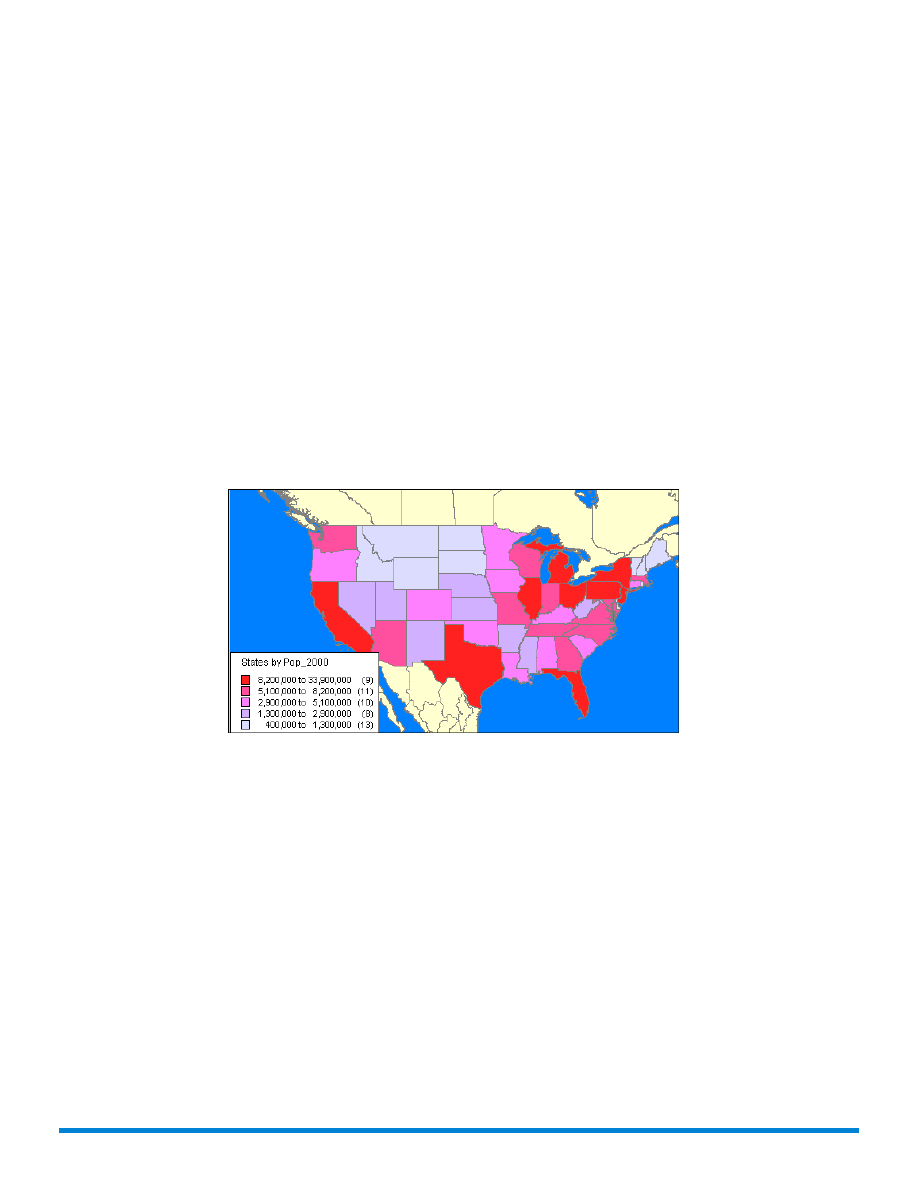

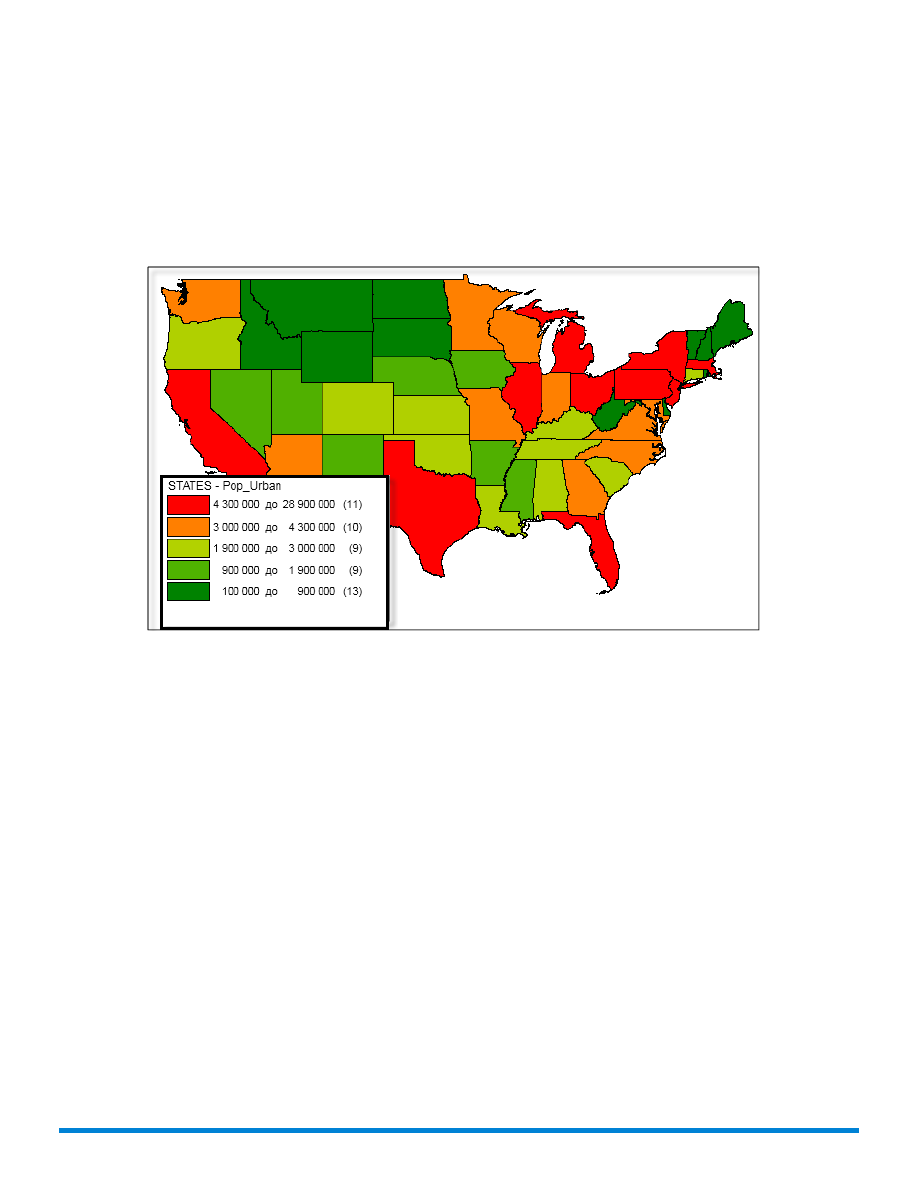

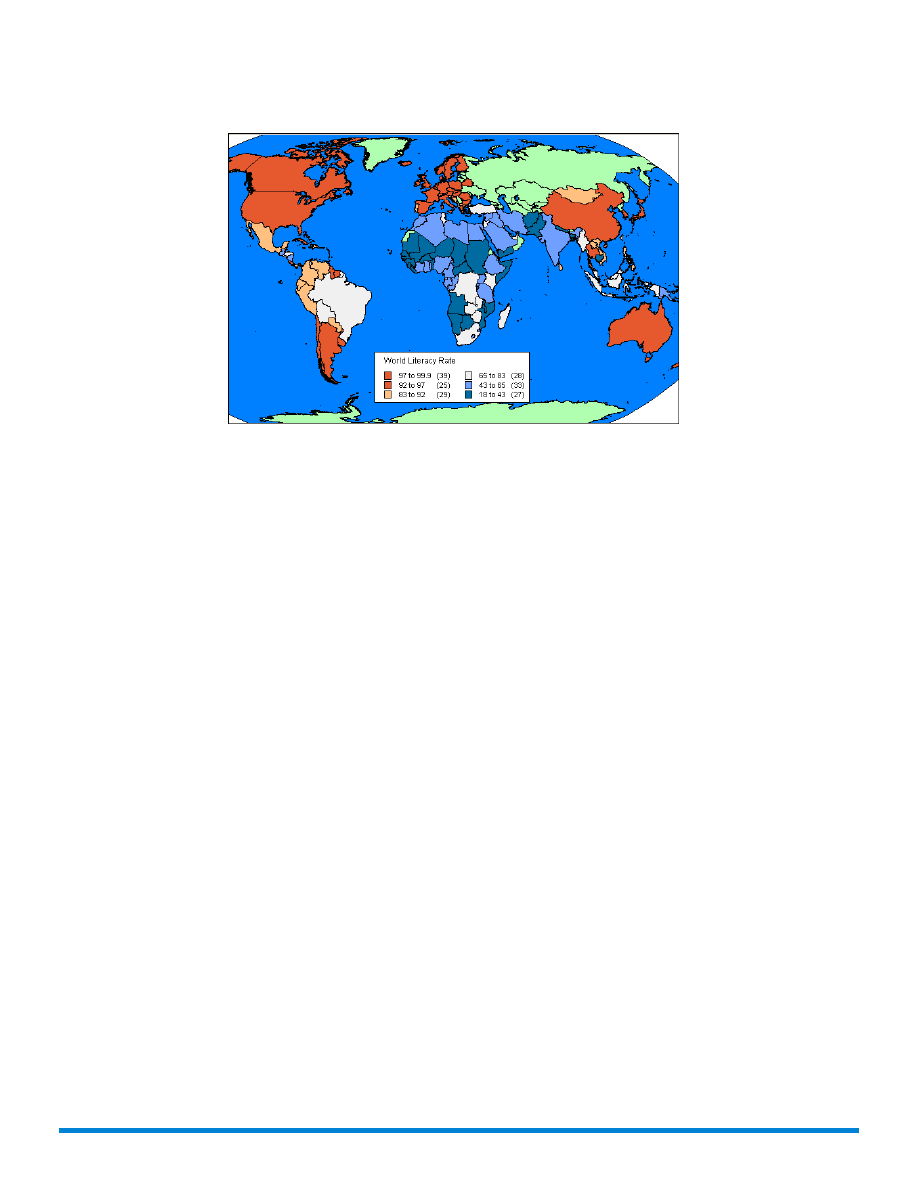

Карты диапазонов

– данные показываются в соответствии с установленными вами

диапазонами.. Интервалы выделяются с помощью цвета и/или штриховки. Выбирать можно
из шаблонов, отображаемых линиями, точками или областями. Карты диапазонов дают
возможность наглядно представлять значения данных по точкам, линиям и областям. Они
часто используются для демонстрации взаимосвязи между значениями данных и
географической площадью (например, объем продаж, доход с недвижимости) или для
представления относительной информации, такой как плотность населения (численность
населения на единицу площади). Такого рода информация может быть представлена и на
тематических картах других видов с помощью задания соответствующего выражения в
диалоге шага 2.

•

Столбчатые картодиаграммы

– представлены столбчатыми графиками тематических

переменных для каждой записи в таблице. Можно сравнивать размеры столбцов на каждой

373

Создание тематических карт и других тематических элементов

диаграмме, чтобы получить представление о соотношении значений. Или же можно сравнить
размер одного и того же столбца на всех диаграммах, и при этом вы получите представление
о значениях соответствующей переменной во всех записях. В случае отрицательных
значений, столбцы направлены в противоположном относительно ориентации диаграммы
направлении. Отрицательные значения не будут отображаться на столбчатых диаграммах,
сделанных в виде стопки.

•

Круговые картодиаграммы

– представлены круговыми графиками тематических

переменных для каждой записи в таблице. Круговые диаграммы – это графики нескольких
переменных. Круговые диаграммы используются для анализа более чем одной переменной
одновременно Можно сравнивать доли, вносимые каждым из значений в общую сумму или
сравнивать вклад каждой переменной в разных областях.

•

Значки (размерные символы)

– на картах с размерными символами размеры этих символов

пропорциональны численным значениям. Карта значков представляет собой набор условных
знаков, размер которых связан со значением переменной. Этот метод применяется для
выделения больших и малых значений какой-либо переменной. Размер значка на карте
пропорционален значению переменной в данной точке. Большие значения соответствуют
большим размерам символа, а меньшие значения – меньшим размерам символа.

Инструкция о создании тематической карты размерных символов приведена в разделе

Справочной системы

Создание тематической карты значков

•

Плотность точек

– изображает значения данных на карте в виде точек, причем каждая

точка соответствует определенному численному значению, и общее количество точек в
области пропорционально величине отображаемых значений в этой области. Выделение
методом плотности точек позволяет представлять такие величины, как плотность населения
на карте областей. Каждая точка отражает число условных единиц. Это число, умноженное
на общее количество точек в области, равно значению переменной для этой области.

Инструкция о создании тематической карты плотности точек приведена в разделе

Справочной

системы

Создание тематической карты плотности точек

•

Отдельные значения

— записи в таблице выделяются в зависимости от индивидуальных

значений. Эти значения могут быть нескольких типов. Выбирайте между типом линий,
точками или областями. Тематическая карта с выделенными отдельными значениями
применяется тогда, когда требуется отобразить индивидуальность каждого значения, но
его величина не важна.

Инструкция о создании тематической карты отдельных (индивидуальных) значений приведена
в разделе

Справочной системы

Создание тематической карты отдельных значений

• Карта поверхности отображает данные как непрерывные цветовые градации на карте. Этот

тип тематического оформления получается путем интерполяции точечных данных из
таблицы-источника. Файл поверхности генерируется из данных интерполяции и отображается
как растровое изображение в окне карты.

374

Создание тематических карт и других тематических элементов

Шаг 2 – Выбор значений для тематического выделения

Выберите слой карты, на основе которого требуется создать тематическую карту, и выберите
поле (колонку) или выражение, по которому она будет строиться (то есть, тематическую
переменную).

Тематической переменной могут являться данные, связанные с объектами на карте (областями,
линиями и точками), такие, как значения в колонке, например, в столбце "Население",
"Средний_Доход" или "Средний_Возраст".

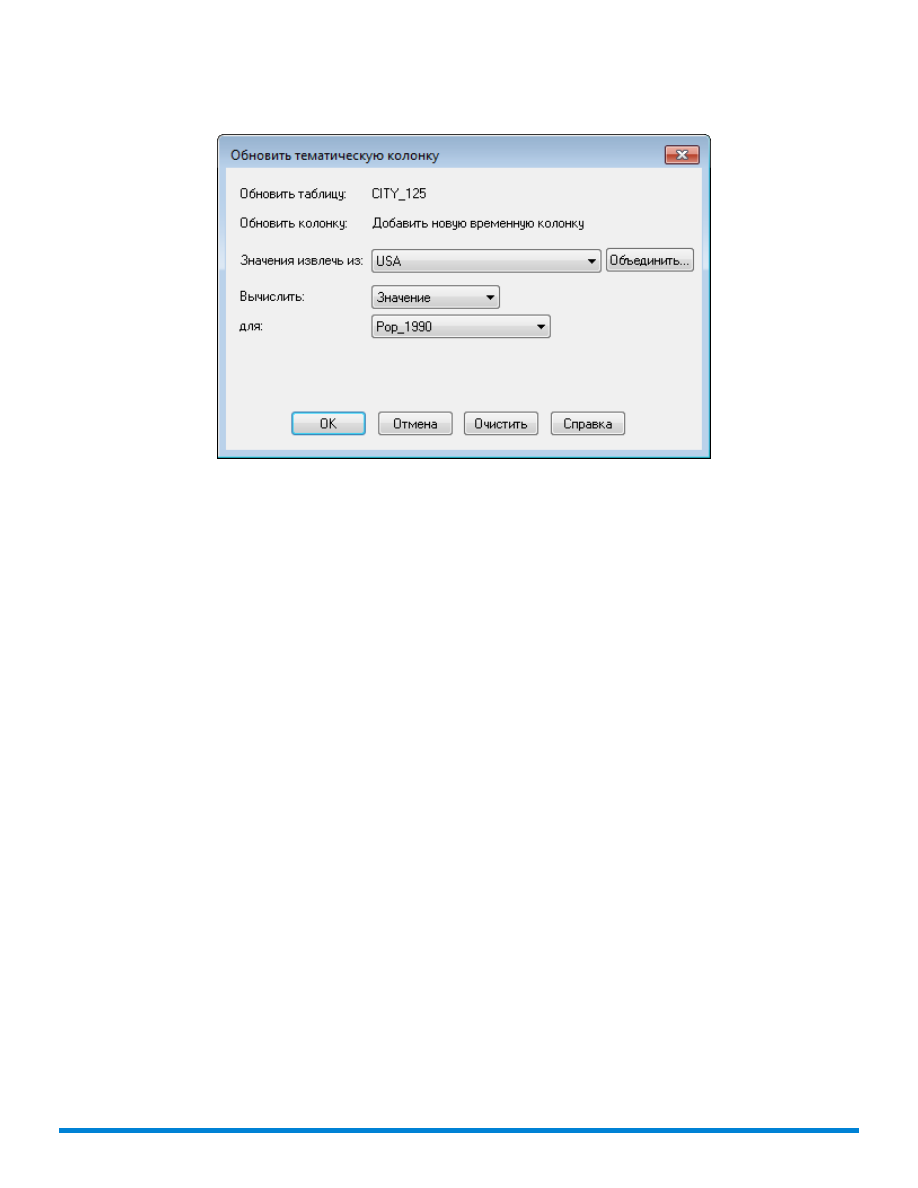

Тематические переменные можно получить и из другой таблицы, если воспользоваться
командой

Обновить колонку

(находится на вкладке

ТАБЛИЦА

в группе

Правка

). Операция

обновления колонки

создает в исходной таблице временную колонку, в которую будут

помещаться результаты вычислений или обобщения данных.

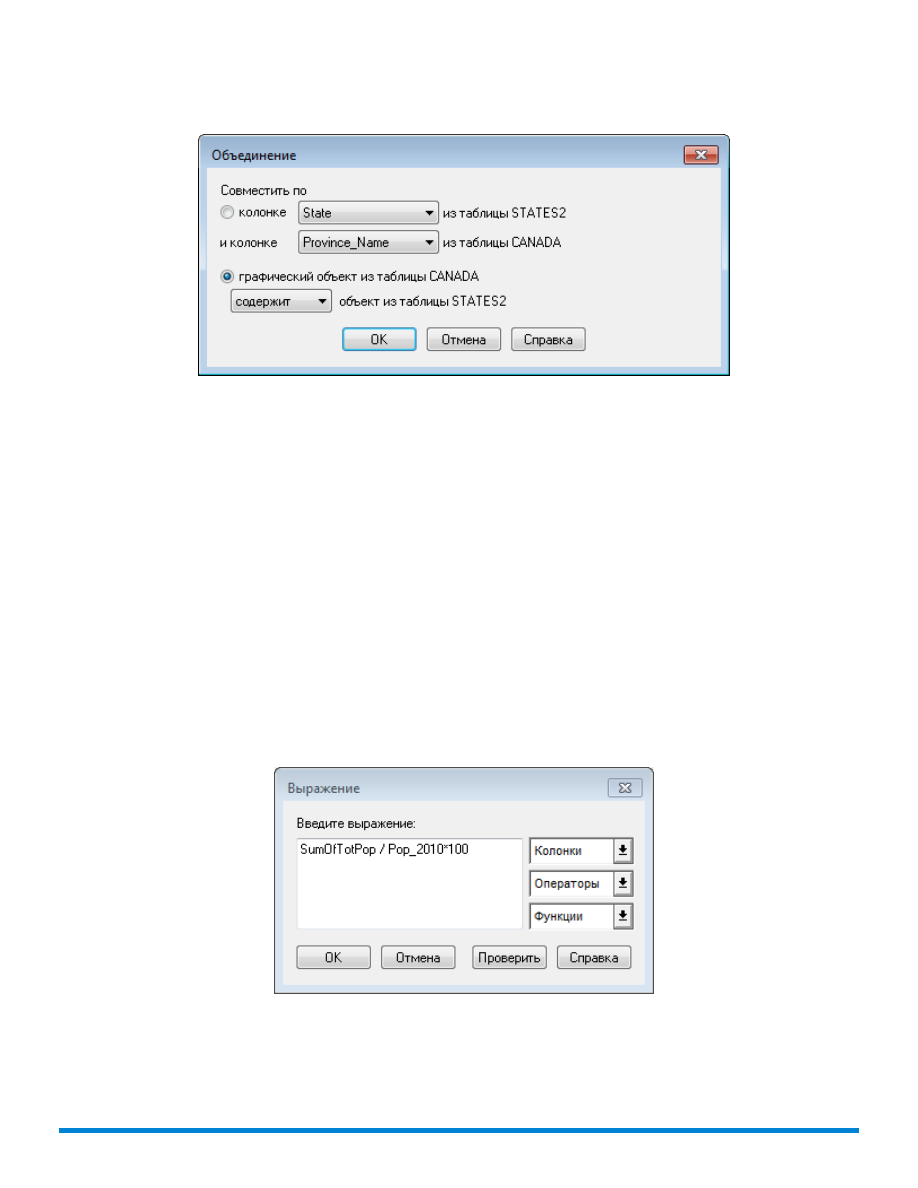

Для задания тематической переменной можно также использовать выражения. Например,
для показа плотности населения можно использовать следующее выражение:

Pop_1990/Area(obj, "sq mi")

Диалог

Выражение

доступен через диалог

Создание тематической карты – шаг 2 из 3

Подробности этого процесса описаны в разделах Справочной системы:

Как использовать

выражения в тематических картах

Создание выражений

Создаваемая тематическая карта, в зависимости от выбранного метода создания тематической
карты, может иметь более одной тематической переменной. Так, карты круговых и столбчатых
диаграмм могут иметь более одной тематической переменной. В соответствии с этим меняется
и вид диалога

Создание тематической карты – Шаг 2 из 3

Тематические карты с одной тематической переменной

Тематические карты типа

Диапазоны

Градуированные символы

Плотность Точек

Отдельные Значения

строятся по одной тематической переменной. В диалоге

Создание

тематической Карты – Шаг 2 из 3

, появляющемся для этих видов тематических карт,

требуется задать только одну таблицу и одно поле или выражение.

Откройте список

Таблицы

. В этом списке перечислены таблицы из активного окна карты.

Выберите таблицу, на основании которой требуется построить тематическую карту.

Если выбраны объекты в окне карты, то в списке таблиц, будет также присутствовать
таблица Selection ("Выборка"). Можно выбрать этот элемент в списке для построения
тематической карты, основанной на запросе. Также можно построить тематическую карту
на основании результата запроса.

Выберите поле в списке

Поля

Список содержит все числовые поля выбранной

таблицы

. Можно выбрать поле, а можно

составить выражение, используя кнопку Выражение.

375

Создание тематических карт и других тематических элементов

Если требуется, чтобы

нули и пустые значения

были пропущены, установите

соответствующий флажок.

Так как вы строите тематическую карту по одному полю в таблице, то пропуск нулевого
или пустого значения поля приведет к тому, что будет пропущена вся запись целиком.
Если вы создаете карту поверхности, можно выбрать таблицу регионов для ограничения
карты поверхности этими регионами.

Выберите

Далее

, чтобы перейти к следующему шагу -

Создание тематической Карты –

Шаг 3 из 3

Картодиаграммы с несколькими тематическими переменными

Строя тематические карты с круговыми диаграммами и столбчатыми графиками, вы имеете
возможность проводить анализ одновременно по нескольким переменным. В диалоге

Создание тематической Карты – Шаг 2 из 3

, появляющемся для этих видов тематических

карт, выберите поля или выражения для тематических переменных, а также задайте порядок
их следования, который наиболее подходит для проводимого анализа.

Создайте круговую или столбчатую тематическую картодиаграмму в диалоге

Создание

тематической карты – шаг 1 из 3

В диалоге

Создание тематической карты – шаг 2 из 3

выберите таблицу, на основе

которой будет построена тематическая карта, в выпадающем списке

Таблица

В этом списке перечислены таблицы из активного окна карты.

Все числовые поля выбранной таблицы будут показаны в списке Поля в таблице.

Выберите поля или составьте выражения, на основе которых будут вычисляться значения.

Составленные выражения автоматически помещаются в список

Поля в

графике/диаграмме

. Порядок следования переменных в списке

Поля в

графике/диаграмме

определяет последовательность перечисления переменных в Легенде.

• Для столбчатых графиков первый элемент списка Поля в графике/диаграмме

соответствует левому столбцу.

• Угол первого сегмента круговой диаграммы задается в диалоге

Настройка круговой

диаграммы

Нажмите кнопку

Стили

в диалоге

Создать тематическую Карту – Шаг 3 из 3

Откроется диалог

Настройка круговой диаграммы

• Нажмите на кнопку

Вверх

для перемещения выбранного поля или выражения на одну

позицию вверх в списке

Поля в графике/диаграмме

. Кнопка

Вверх

недоступна, если

выбранный элемент является первым в списке.

376

Создание тематических карт и других тематических элементов

• Нажмите на кнопку

Вниз

для перемещения выбранного поля или выражения на одну

позицию вниз в списке

Поля в графике/диаграмме

. Кнопка

Вниз

недоступна, если

выбранный элемент является последним в списке.

• Нажмите кнопку

Добавить

, чтобы переместить выбранное поле из списка

Поля в таблице

в список

Поля в графике/диаграмме

• Нажмите кнопку

Удалить

, чтобы переместить выбранное поле из списка

Поля в

графике/диаграмме

в список

Поля в таблице

Нажмите на кнопку

Далее

для перехода к диалогу третьего шага построения тематической

карты.

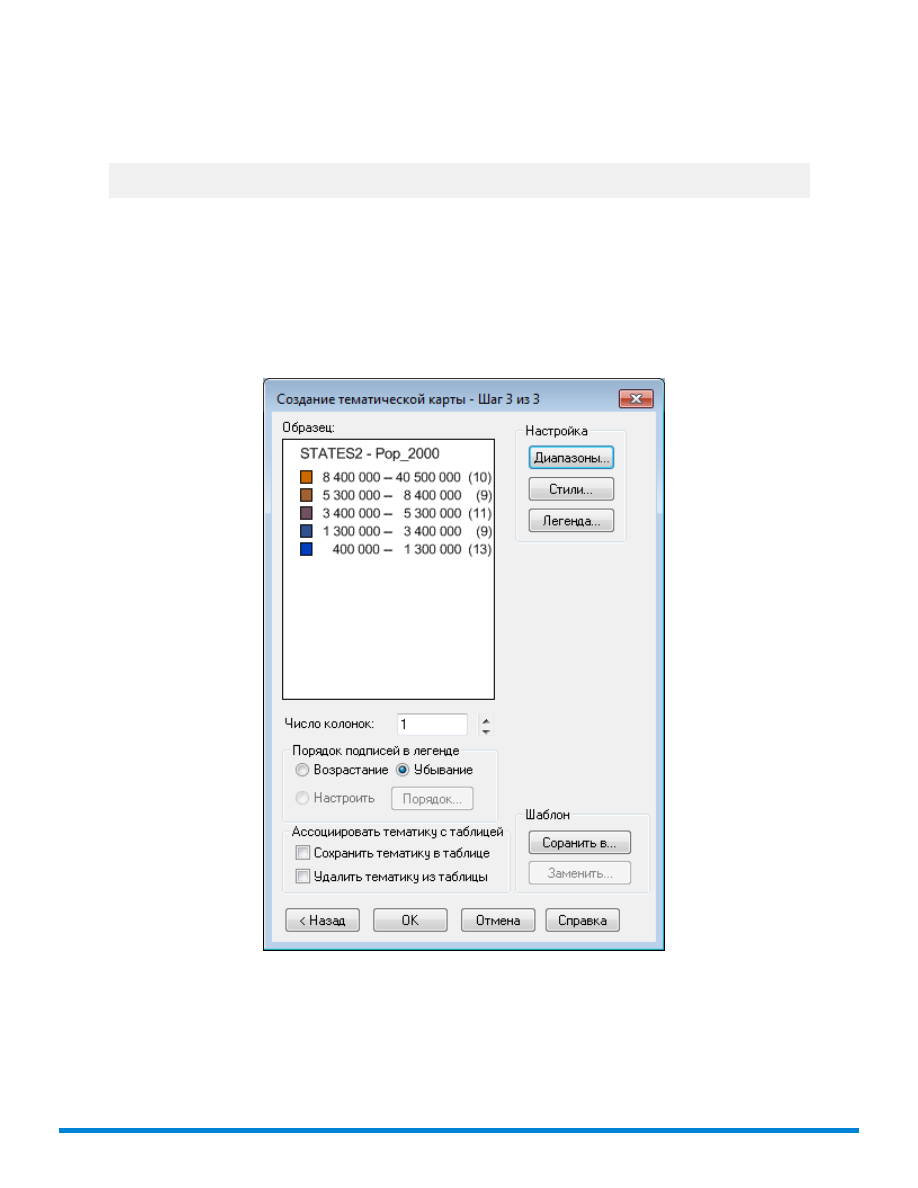

Шаг 3 – Настройка тематической карты

На последнем шаге вы можете самостоятельно настроить тематическую карту или же
воспользоваться стандартными установками. Можно также видеть предварительный образец
легенды и менять порядок следования подписей в легенде. Можно использовать следующие
средства:

•

Образец

– отображает образец легенды создаваемой тематической карты.

• Кнопки из группы

Настройка

используются для изменения некоторых стандартных настроек

тематического выделения. Для разных методов выделения поддерживается разный набор
кнопок. Подробнее настройки описаны в разделе Справочной системы:

Изменение

тематической карты

•

Диапазоны

– позволяет задать диапазоны для тематических карт. Эта кнопка доступна

только для карт диапазонов и поверхностей.

•

Стили

– позволяет выбрать цвета и размеры соответствующих элементов выделения.

Доступна только тематических карт диапазонов, столбцов, круговых диаграмм и
индивидуальных значений.

•

Легенда

– позволяет настроить легенду. Кнопка доступна для всех методов.

•

Число колонок

– в этом окошке нужно задать число колонок, которые формируют легенду.

•

Настроенный текст легенды

– определяет порядок, в котором подписи для диапазонов и

значений (для карт диапазонов и карт индивидуальных значений), а также обозначения
полей (для всех тематических карт) появляются в легенде карты. Если вы работаете с
картой диапазонов, порядок сортировки показывается также в диалоге

Настройка стилей

диапазонов

. Здесь можно задать порядок перечисления условных значков либо по

Возрастанию

, либо по

Убыванию

, либо по алфавиту. Установите флажок

Настроить

чтобы задать нужный способ перечисления подписей, и нажмите кнопку

Порядок

•

Порядок

– открывает диалог

Изменить порядок в легенде

. Используя кнопки

Вверх

Вниз

, можно задать свой порядок показа элементов. Нажмите

и сохраните порядок

элементов легенды.

•

Ассоциировать тематику с таблицей

– в этой группе элементов управления можно задать

связь таблицы с тематической картой.

377

Создание тематических карт и других тематических элементов

Сохранить тематику в таблице

– с помощью этого флажка можно сохранить параметры

тематической карты в метаданных таблицы, и тогда тематическое оформление будет
появляться каждый раз при открытии этой карты.

•

Для того чтобы использовать эту возможность, требуется предварительно
включить режим

Автоматически открывать тематику

в диалоге

Режимы

окна карты

Примечание:

•

Удалить тематику из таблицы

– с помощью этого флажка можно удалить из метаданных

когда-то сохраненное в них тематическое оформление карты.

• Кнопки в группе

Шаблон

позволяют задать новое имя шаблона, сохранить тематическую

карту в качестве шаблона, и затем изменить существующие параметры тематического
шаблона в качестве другого шаблона.

•

Сохранить в

– открывает диалог

Сохранить тематическое оформление

. Задайте

уникальное имя или выберите существующее имя и перепишите его. Если вы
переписываете существующий шаблон, нужно подтвердить это действие.

•

Заменить

– кнопка

Заменить

доступна только при настройке существующей тематики,

но не при создании новой тематической карты.

Кнопка

создает тематическую карту, используя все значения и режимы, установленные

в диалогах трех шагов создания тематической карты.

Настройка легенды тематической карты

Для настройки легенды тематической карты используется диалог Настройка легенды, который
открывается из диалога

Создание тематической Карты – Шаг 3 из 3

кнопкой

Легенда

Диалог

Настройка легенды

может быть вызван и после создания тематической карты. Если

необходимо, можно использовать легенду для тематического слоя. Чтобы настроить легенду
после создания тематической карты, сделайте двойной щелчок на соответствующем разделе
легенды в окне конструктора легенд.

Справочной системе

содержатся следующие разделы по этой теме:

•

Работа с легендой тематической карты

•

Настройка легенды тематической карты

•

Настройка содержимого раздела легенды

Сохранение тематического оформления карты

Для того чтобы сохранить в таблице тематическое оформление карты, необходимо
предварительно включить режим

Автоматически открывать тематику

в диалоге

Режимы

окна карты

Подробную информацию можно найти в разделе

Справочной системы

Сохранение

тематического оформления карты

378

Создание тематических карт и других тематических элементов

Работа с легендой тематической карты

Тематические легенды создаются автоматически при создании тематической карты. Они
объясняют значение цветов, символов и стилей, используемых на карте. MapInfo Pro
поддерживает несколько шаблонов для создания тематических карт, таких как карта
диапазонов, круговая диаграмма, столбчатая диаграмма, карты размерных символов и
плотности точек, а также поверхности. Описание тематических шаблонов и о том, как создать
тематическую карту, см. в разделе

Создание тематической карты

По умолчанию тематическая легенда для такой карты показывается в окне

Конструктор

легенды

. Иначе, открывается новое окно

Конструктор легенды

. Можно работать с окном

Конструктор легенды

, который появляется автоматически, или создать новое окно

Конструктор легенды

. Когда активно окно

Конструктор легенды

, на ленте появляется

вкладка

ЛЕГЕНДА

. См.

Об окне Конструктор легенды

на стр. 440.

• О том, как создать легенду тематической карты в существующем конструкторе легенд,

написано в разделе

Справочной системы

Добавление разделов в легенду

• Чтобы создать новое окно

Конструктор легенды

и включить в него легенды для

тематического слоя и остальных слоев карты, выполните инструкции из раздела

Создание

легенды карты

и убедитесь в том, что тематический слой добавлен в

список

легендируемых слоев

(по умолчанию в него входят все слои карты, включая тематические).

Для того чтобы показать единственное окно тематической легенды, на вкладке

ГЛАВНАЯ

группе

Окна документов

нажмите кнопку

Легенда

, после того создана тематическая легенда.

Дополнительную информацию вы можете найти в разделе

Справочной системы

Создание

Легенды тематической Карты

Изменение тематического слоя

Если была создана тематическая карта, она будет перечислена в списках окон

Слои

Проводник

, как отдельный слой. Имена тематических слоёв отображаются в диалоге

Управления слоями со с абзацным отступом и выше слоя, для которого они построены.
Используя окно

Слои

, можно изменять настройку тематической карты тематического слоя.

Тематический слой поверхности

не будет

выделен отступом с списке слоёв;

тематический слой поверхности защищен от записи.

Примечание:

Для того чтобы изменить настройки тематической карты:

Дважды щелкните по тематическому слою в окне

Слои

Откроется диалог

Настройка тематической Карты

379

Создание тематических карт и других тематических элементов

В этом диалоге можно изменить настройки тематической карты, стили оформления,
параметры легенды.

Нажмите

. Карта перерисовывается в соответствии с внесенными изменениями.

Доступность некоторых разделов этого диалога будет зависеть от типа
настраиваемой тематической карты.

Примечание:

Для того чтобы ознакомиться с настройкой тематических карт более подробно, смотрите

Изменение тематической Карты

Изменение режимов показа окна карты

Изменение тематической карты

Уже после создания тематической карты, возможно, потребуется внести в нее какие-либо
изменения. Для этого необходимо открыть диалог

Настройка тематической карты

, где и

осуществляются настройки, а также меняются стили и компоненты легенды.

Это можно сделать двумя способами:

• В окне

Слои

или

Проводник

дважды щелкните по тематическому слою, чтобы открыть

диалог

Настройка тематической карты

• В окне

Конструктор легенды

активируйте легенду тематической карты, щелкнув по ней, и

выполните команду

Настройка тематики

в группе

Содержание

на вкладке

ЛЕГЕНДА

. (Если

щелкнуть дважды, откроется диалог

Свойства раздела легенды

Для построения тематических карт поверхностей, откройте диалог

Изменить

тематическую карту

в окне

Конструктор легенды

Примечание:

Иногда для изменения настроек тематической карты проще и удобнее бывает поменять ее
шаблон.

Чтобы заменить шаблон на текущей карте:

Откройте диалог

Настройка тематической карты

, дважды щелкнув по тематическому

слою в окне

Проводник

или

Слои

Нажмите

Заменить

в группе

Шаблоны

Откроется диалог

Заменить шаблон для текущей тематической Карты

, в левом окне

которого показан список имеющихся шаблонов.

Выберите новый шаблон.

Нажмите

, чтобы вернуться в диалог

Настройка тематической Карты

380

Создание тематических карт и других тематических элементов

Нажмите

еще раз и откроется карта с новым тематическим шаблоном.

Настройки шаблона будут применены к имеющимся данным.

Команда Заменить... доступна только в том случае, если тематическая карта уже создана.

Использование тематических шаблонов

Для создания тематических карт можно использовать уже готовые шаблоны. Некоторые из
новых шаблонов диапазона области (региона) имеют

последовательные

изменения

специфического цвета, чтобы выделить значения интенсивностью, и некоторые –

переходные

цвета.

Последовательные шаблоны

полезны, когда требуется показать прогрессию данных.

Примером могла бы быть карта населения стран мира.

Рисунок: Пример шаблона с последовательным изменением цветов

Шаблоны

с переходными цветами

полезны при показе данных, для которых нужно выделить

контраст. Примером могли бы быть мировые показатели грамотности:

Рисунок: Пример шаблона с переходными цветами

381

Создание тематических карт и других тематических элементов

Области выделенные зеленым цветом – это те области, о которых у нас нет данных.

Сохранение тематических параметров

MapInfo Pro дает возможность сохранять тематические слои и их настройки.

Сохранение тематических слоев

Для сохранения тематических карт на вкладке

ГЛАВНАЯ

выполните команду

Сохранить

рабочий набор

. Рабочий набор – это список всех таблиц и их настроек, используемых в

карте. Когда вы открываете рабочий набор, MapInfo Pro открывает таблицы и заново
воссоздает тематические слои. Если вы закрываете окно

Карта

без сохранения рабочего

набора, MapInfo Pro открывает диалог

Сохранить объекты карты

. Этот диалог подсказывает,

какие типы объектов будут потеряны (например, тематические слои, подписи слоев), если
вы не сохраните сеанс работы как рабочий набор. Всплывающие предупреждения можно
отключить в диалоге

Параметры окна карты

на вкладке

PRO

, если нажать сначала

Настройки

, затем

Окно карты

Сохранение тематических шаблонов

Составление любой тематической карты начинается с выбора шаблона, который вы можете
изменять в дальнейшем исходя из собственных задач. Эти настройки могут быть сохранены
для последующего использования. В диалоге

Создание тематической Карты – Шаг 3 из 3

в разделе

Шаблон

нажмите кнопку

Сохранить в

. Откроется диалог

Сохранить тематическое

оформление

. Для сохранения своих новых настроек нажмите

. Введите новое имя для

шаблона, не совпадающее с уже имеющимися. Стандартные шаблоны можно найти в каталоге
\THMTMPLT на DVD-диске. Шаблоны имеют расширение THM. В MapInfo Pro файлы настроек
хранятся в папках отдельных пользователей.

382

Создание тематических карт и других тематических элементов

Для карт отдельных значений можно сохранять сами значения в тематическом шаблоне.
Например, если вы строите карту отдельных значений для таблицы землепользования, можно
присваивать различную штриховку каждому типу землепользования (коммерческое, леса,
природоохранные, фермы и др.). Может понадобиться использовать именно такие настройки
к другой таблице. Тогда вы сохраняете исходные категории в шаблон, а затем, при построении
новой карты, уже работаете с ними.

Чтобы сохранить отдельные категории в тематическом шаблоне при создании новой
тематической карты или для существующей тематической карты, в диалоге

Настройка

тематической Карты

нажмите кнопку

Сохранить в

и укажите имя шаблона. Установите

флажок

Сохранить индивидуальные категории

и нажмите

. Шаблон сохраняется таким

образом, что может использоваться для применения тех же категорий к другой таблице. Если
на вкладке

КАРТА

в группе

Содержимое

выполнить команду

Добавить тематику

. Название

шаблона появится в списке

названий шаблонов

диалога

Создать тематическую Карту –

Шаг 1 из 3

Важное замечание о создании и объединении тематических шаблонов

Если вы создаете или объединяете тематические шаблоны:

• MapInfo Pro сохраняет заданный порядок перечисления значений только тогда, когда выбран

режим

Сохранить индивидуальные категории

в диалоге

Сохранить тематическое

оформление

. После этого MapInfo Pro использует настроенный индивидуально порядок

перечисления значений в легенде только тогда, когда создаются те же самые категории,
которые были использованы в сохраненном шаблоне тематического оформления.

• При замене шаблона тематической карты настроенный индивидуально порядок перечисления

значений в легенде используется только тогда, когда выбран режим

Объединить с инд.

категориями

в диалоге

Заменить шаблон для текущей тематической Карты

– при этом

текущая тематическая карта должна иметь одинаковое с применяемым шаблоном количество
категорий.

Обновление колонки в тематической картографии

Для построения тематических карт можно использовать данные из других таблиц. Для этого
следует выбрать

Обновить колонку

из окошка списка во втором диалоге создания

тематических карт. Операция

обновления колонки

создает временную колонку в исходной

таблице и автоматически заполняет ее данными. Эти данные могут быть непосредственно
перенесены из другой таблицы, либо получены в результате вычисления или обобщения
данных.

Пусть, например, имеется таблица районов и таблица городов Московской области. Требуется
создать тематическую карту области методом диапазонов, которая показывала бы процент
городского населения каждого района. Чтобы MapInfo Pro могла посчитать этот процент,
суммарное число жителей городов должно находиться в таблице районов.

383

Создание тематических карт и других тематических элементов

В следующем примере используется таблица областей USA.tab и таблица точек
USCTY153.TAB, которые входят в ознакомительный набор данных, поставляемый вместе
MapInfo Pro. Запустите программу установки с DVD-диска MapInfo Pro, чтобы установить его.

Чтобы создать временную колонку командой Обновить колонку:

откройте основную таблицу (USA.TAB) и поверх неё таблицу городов (USCTY153.TAB).

На вкладке

КАРТА

нажмите

Добавить тематику

Появится диалог

Создание тематической Карты – Шаг 1 из 3

Нажмите

Диапазоны

и выберите название шаблона из списка.

Это стиль создаваемой тематической карты.

Нажмите

Далее

Появится диалог

Создание тематической Карты – Шаг 2 из 3

Выберите таблицу

USA

, именно её необходимо раскрасить.

В окошке списка

Поле

выберите

Объединение

Появится диалог

Обновить тематическую колонку

384

Создание тематических карт и других тематических элементов

В окошке Обновить таблицу уже установлено USA, а в окошке Обновить колонку –

Добавить

новую временную колонку

В списке

Значения извлечь из

выберите таблицу

USCTY153

Если, помимо таблицы районов, открыта только эта таблица, то ее название автоматически
будет установлено в этом окошке.

Если требуется создать временную колонку для тематической карты, эта
колонка должна быть числовой. В данном примере мы хотим показать
процент городского населения для Московской области.

Примечание:

Первым этапом вычислений этой величины будет нахождение суммарного населения по
USCTY153 – надо сложить численность населения всех городов в каждом районе и
поместить результаты во временную колонку. Требуется поместить эту сумму во временную
колонку.

В окошке

Вычислить

следует выбрать функцию

Sum

А в окошке

для

выберите

Наличное

Чтобы поместить данные из таблицы USCTY153_125 во временную колонку таблицы USA,
требуется определить соответствие между двумя этими таблицами. Тогда MapInfo Pro
сможет сопоставить данные из двух различных таблиц. Часто подобное соответствие
MapInfo Pro может создать автоматически. В нашем примере обе таблицы имеют поле

Район

10.

Нажмите

Объединить

Появится диалог

Объединение

385

Создание тематических карт и других тематических элементов

Если выбрать

Объединить

из диалога

Обновить тематическую колонку

, то увидите,

что MapInfo Pro уже выбрала в диалоге

Объединение

одинаковые колонки STATE для

обеих таблиц. Если проводится объединение там, где не проходит автоматическое
вычисление, но необходимо указать колонки по которым будет производится сопоставление,
или обратиться к географическому объединению.

11.

Нажмите кнопку

MapInfo Pro посчитает суммы и вернется в диалог

Создание тематической Карты – Шаг

2 из 3

. В окошке

Поле

появится созданная временная колонка "СуммаНаличное".

Все данные подготовлены, за исключением процентного соотношения. Поскольку нет поля
в таблице, содержащего эту величину, надо создать выражение для вычисления этого
процентного соотношения.

12.

В списке

Поле

выберите "Выражение".

Появится диалог

Выражение

Процент городского населения вычисляется выражением "СуммаНаличное/Население *
100".

386

Создание тематических карт и других тематических элементов

13.

Введите в диалоге Выражение:

SumOfTot_pop/Pop_1990*100

14.

Нажмите кнопку

Проверить

, чтобы проверить правильность синтаксиса, а затем – кнопку

В диалоге

Создание тематической Карты – Шаг 2 из 3

появится созданное выражение.

15.

Нажмите

Далее

Появится диалог

Создание тематической Карты – Шаг 3 из 3

16.

Выберите режим

Равное количество записей

или

Равный разброс значений

для

диапазонов

в зависимости от того, какой из способов лучше отобразит ваши данные.

387

Создание тематических карт и других тематических элементов

При необходимости используйте округление значений. Настройте стили по своему желанию
(используйте кнопку

Стиль

). Настройте легенду, нажав кнопку

Легенда

17.

Нажмите

Окно с тематической картой перерисуется.

Подробнее об использовании точечных и линейных объектов в качестве тематических
переменных смотрите раздел

Справочной системы

Бивариантные тематические

картограммы

Добавление временных колонок

Добавить в таблицу временную колонку и заполнить ее данными из другой таблицы можно,
используя команду Таблица > Обновить колонку.

Для создания временной колонки:

Откройте хотя бы две таблицы.

На вкладке

ТАБЛИЦА

в группе команд

Правка

нажмите кнопку

Обновить колонку

–

откроется диалог

Обновить колонку

В списке

Обновить таблицу

, выберите таблицу к которой будет добавлена временная

колонка.

В списке

Значение извлечь из

, выберите таблицу, из которой MapInfo Pro будет получать

информацию.

388

Создание тематических карт и других тематических элементов

MapInfo Pro (Версия 15.2). Руководство - часть 24
