Карты – Шаг 2 из 3

, выберите таблицу автоматов и выберите поле, в котором содержится

информация о времени выемки денег.

Использование данных из другой таблицы

Функция, представленная кнопкой Объединение в диалоге

Создание тематической Карты

– Шаг 2 из 3

позволяет использовать при создании тематических карт данные из любой

открытой в данный момент таблицы. Выберите

Объединение

в списке

Поля

– откроется

диалог

Обновить тематическую колонку

, в котором можно создать временную колонку, по

значениям которой и будет создаваться тематическая карта.

Такая временная колонка может содержать данные из любой другой таблицы, а также
результат обобщения данных или вычислений.

Рассмотрим, например, две таблицы: таблицу районов и таблицу избирательных участков.
Мы хотим раскрасить таблицу районов в зависимости от числа участков, расположенных в
каждом из районов.

Для этого вся используемая информация должна содержаться в таблице районов. Для
осуществления операции, нам следует добавить в таблицу районов колонку данных об
участках.

С помощью диалога Обновить тематическую колонку в таблице районов создайте временную
колонку. При этом между таблицами районов и участков будет установлена связь, чтобы
MapInfo Pro могла иметь доступ к данным, переносимым во временную колонку. Такая связь
устанавливается либо по одноименному полю (скажем, полю названия района), либо по
географическим признакам (объект "район" содержит объект "участок").

В конце этой главы будет приведен подробный пример работы с диалогом Обновить
тематическую колонку.

Методы тематической картографии

Созданные в MapInfo Pro тематические карты добавляются в окно карты в виде отдельного
слоя. Он наносится поверх базового слоя карты.

Выделение тематических слоев карты

Создание тематических карт на самостоятельных слоях позволяет реализовать следующие
важные возможности:

• Тематические карты, созданные с помощью метода размерных символов, создаются не

только на основе точечных объектов. Размерные символы могут быть построены для любых
типовых графических объектов. Поэтому, даже если базовая карта содержит области или
линейные объекты, на ее основе все равно можно создавать тематические карты методом
размерных символов.

• На основе одного слоя карты можно создать несколько тематических карт. При этом для

создания каждого последующего тематического слоя нет необходимости копировать базовый

357

Создание тематических карт и других тематических элементов

слой карты. Можно просматривать несколько тематических слоев одновременно, а также
создавать так называемые бивариантные карты, т.е. карты, на которых явление или объект
характеризуется по двум признакам.

• С помощью окна

Слои

можно регулировать показ тематических слоев. При этом также

может показываться базовый слой. Для каждого из тематических слоев можно устанавливать
свой масштабный эффект.

Порядок перечисления тематических слоев

Чтобы все тематические слои были видны в окне карты, необходимо соблюдать определенные
правила расположения тематических слоев. Это особенно важно при показе нескольких
тематических слоев одновременно. Например, столбчатые или круговые диаграммы следует
располагать поверх карт диапазонов (площадных объектов).

Вот в каком порядке слои карты располагаются сверху вниз (помните, что слои начинают
прорисовываться начиная с нижнего):

1.

Тематические слои круговых и столбчатых диаграмм, размерных символов.

2.

Тематические слои плотности точек.

3.

Тематические слои, созданные методом диапазонов (с параметром Цвет или Размер).

4.

Тематические слои, созданные методом диапазонов (с параметром Все атрибуты), а также
карты индивидуальных значений.

5.

Базовый слой.

6.

Слой тематической поверхности.

В момент создания нового тематического слоя MapInfo Pro автоматически размещает его
согласно указанным правилам.

Показ тематических слоев

Показ тематических слоев можно регулировать таким же образом, как и показ всех прочих
слоев карты. Все установки оформления в окне

Слои

применимы к тематическим слоям, что

позволяет задавать для них масштабный эффект. Дважды щелкнув по тематическому слою
в окне

Слои

, можно также открыть диалог

Настройка тематической карты

.

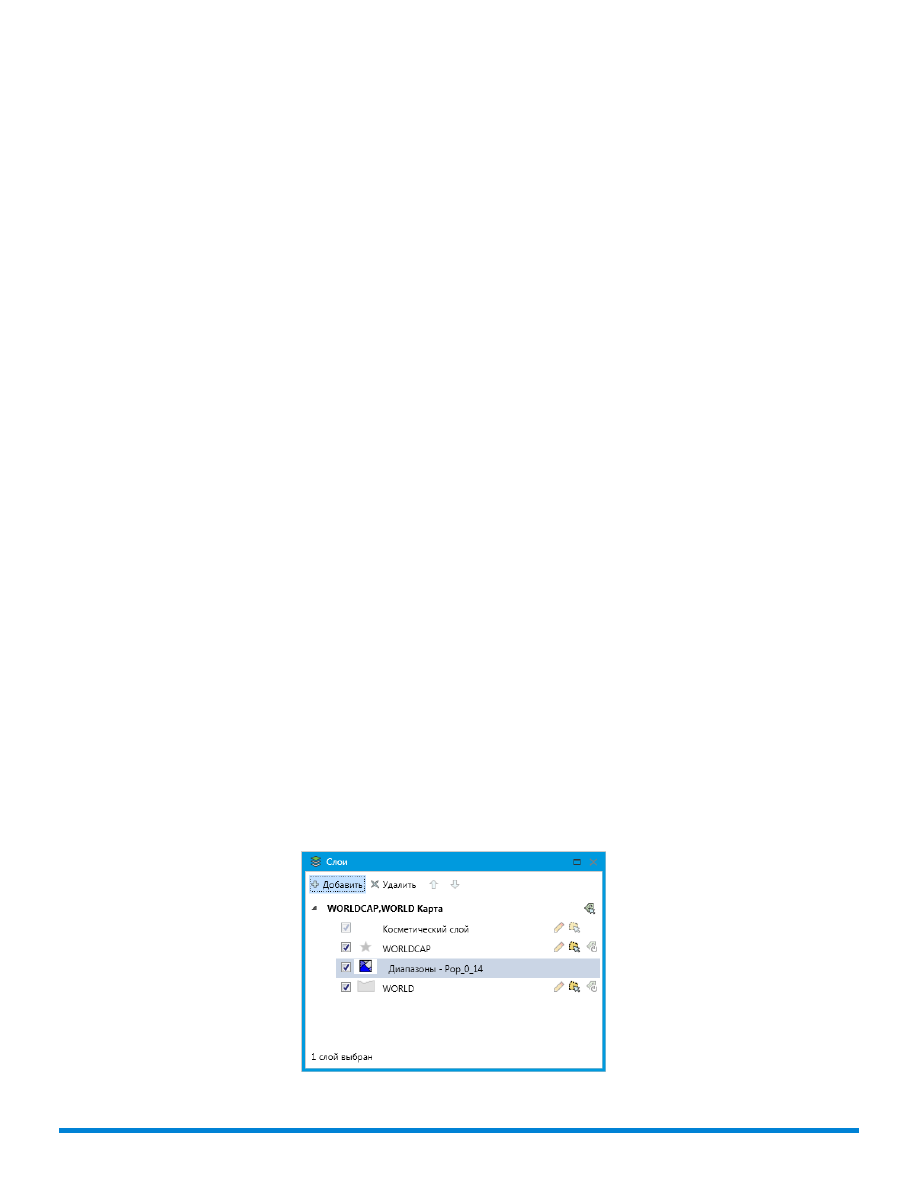

Рисунок: окно Слои (с тематическим слоем поверх базового)

358

Создание тематических карт и других тематических элементов

Информация о тематических слоях приводится в этом списке в виде:

<Thematic type> with/by <variable-list>

Сначала указывается тип тематической карты, затем список переменных, использовавшихся
для построения тематической карты. Например, информация о тематической карте доходов
граждан в виде круговых диаграмм может быть выдана в виде:

Круговые.диаграммы - Годовой Доход, Стоимость Дома...

Список переменных усекается, если в диалоге не хватает места для показа полного перечня.

Типы тематических карт

В MapInfo Pro можно создавать тематические карты семи различных типов, они показаны в
диалоге Создание тематической Карты – Шаг 1 из 3.

• Диапазоны
• Столбчатые гистограммы
• Круговые диаграммы
• Градуированные символы
• Плотность точек
• Отдельные значения
• Поверхность

Каждый способ построения тематической карты имеет своё назначение и особенные настройки.
Например, выбрав способ "Диапазоны", можно построить карту, на которой различной
интенсивностью окраски показана плотность населения. В зависимости от значения, можно
раскрасить страны с высокой плотностью населения более тёмными цветами, и с низкой –
светлыми. Вы сразу увидите распределение населения по странам мира.

Для построения тематических карт необязательно использовать только числовые поля.
Нечисловые поля также могут быть тематически раскрашены. Допустим, имеются данные по
подземным коммуникациям. Те из них, которые не обслуживались в течение последних шести
месяцев и нуждаются в обслуживании в первую очередь, можно при помощи способа
"Отдельные значения" раскрасить красным цветом. Все записи, имеющие одинаковые значения
будут раскрашены одинаково. Более подробную информацию о каждом виде тематической
карты смотрите в соответствующих разделах этой главы. В них описана общая информация
о доступных методах создания тематических карт. Подробности

построения тематических

карт

различными способами можно найти в соответствующих разделах

Справочной системы.

359

Создание тематических карт и других тематических элементов

Карты диапазонов

При создании тематических карт методом диапазонов, MapInfo Pro группирует записи с
близкими значениями тематической переменной и присваивает созданным группам единый
цвет, тип символа или линии. Рассмотрим, например, таблицу прироста население в странах
мира.

Используя метод диапазонов, можно создать группы из стран с разными показателями
прироста населения.\ Например, все страны, прирост населения в которых составляет от 0
до 1 процента, попадают в первую группу. Страны, в который прирост колеблется от 1 до 2,2
процента формируют второй диапазон, от 2,2 до 3,1 формируют третий, а более 3,1 – попадают
в четвертый.

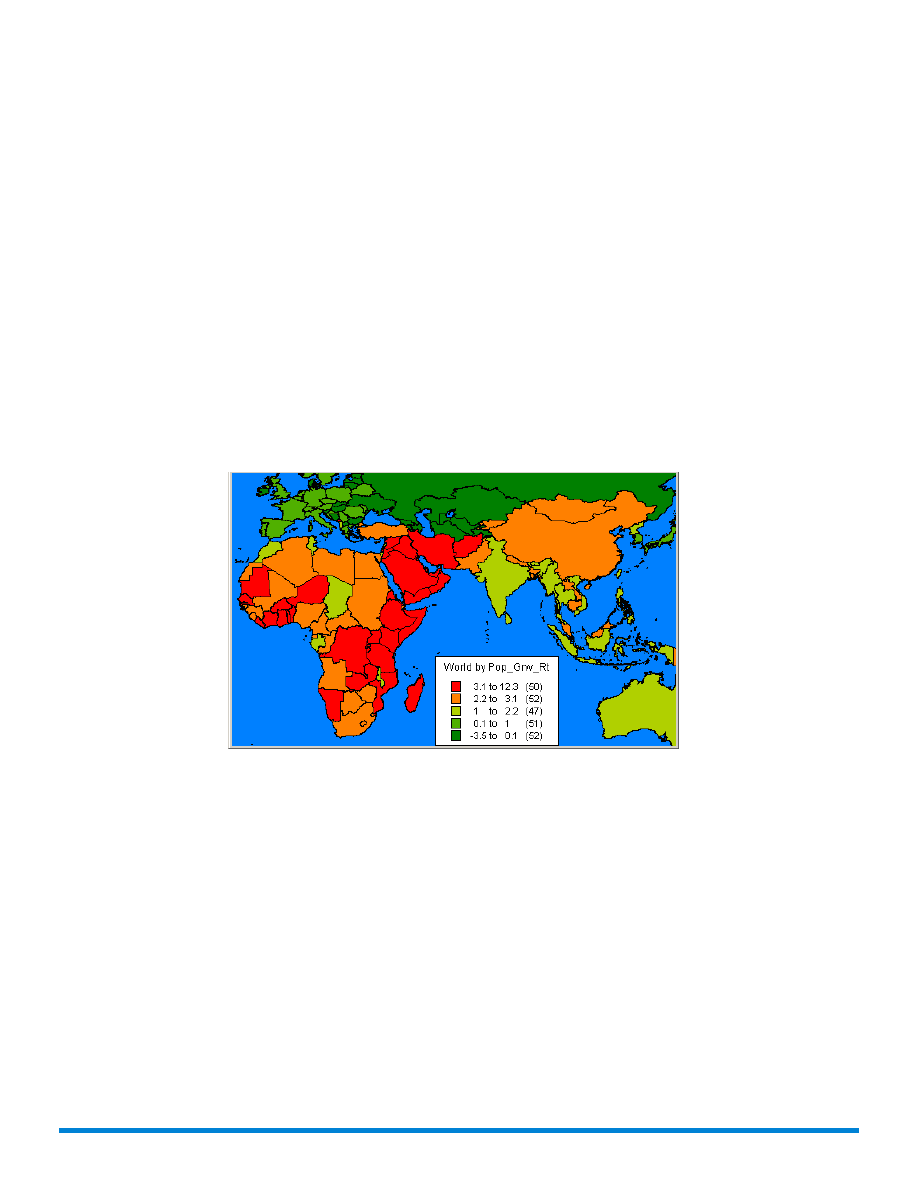

Карта диапазонов

Все записи в наборе данных распределяются по диапазонам, и им присваивается цвет данного
диапазона. В нашем примере самый последний диапазон, в который попали страны с ростом
населения более 3.1, закрашивается в темно-красный цвет. Другие диапазоны закрашиваются
в переходные цвета, а самый последний диапазон по умолчанию будет темно-зеленым. Такая
тематическая карта позволяет выявить некоторые демографические тенденции в мире.

Метод диапазонов также применяется в тех случаях, когда размер областей не связан
напрямую с соответствующими этим областям числовыми значениями. Например, если
рассчитать плотность населения в странах мира и представить их картой диапазонов, то
будет видно, что малые страны могут быть очень густонаселенными, а большие могут быть
населены менее плотно. Подобные различия эффективнее всего отображаются методом
диапазонов.

Типы диапазонов

360

Создание тематических карт и других тематических элементов

MapInfo Pro позволяет автоматически создавать диапазоны следующими пятью способами:
Равное количество записей, Равный разброс значений, Естественные группы, На базе
дисперсии и Квантили. Диапазоны можно также задать в режиме Вручную.

Метод

Равное количество записей

создает диапазоны с одинаковым количеством записей

в каждом из них. Например, если требуется сгруппировать 100 записей в четыре диапазона,
MapInfo Pro вычислит диапазоны так, что в зависимости от фактора округления в каждый
диапазон попадут примерно 25 записей.

При использовании данного способа (или любого другого метода) важно следить за
максимальными и минимальными значениями (такие значения в статистике называются

выбросами

), которые могут влиять на вид тематической карты. Например, если вы

раскрашиваете следующие диапазоны (отражающие доходы) способом равного количества
записей:

7000

Татьяна

5000

Иван

5500

Николай

6000

Марья

7500

Анна

4500

Феофан

6000

Яков

5000

Игорь

7000

Алексей

100

Евгений

Евгений и Феофан попадут в один диапазон (поскольку им соответствуют наименьшие значения
дохода). Но поскольку значение дохода у Евгения значительно меньше, чем у остальных,
наглядность результата может потеряться.

Метод

Равный разброс

разделяет записи на группы с равными диапазонами значений.

Например, некое поле в таблице содержит данные в диапазоне от 1 до 100. Требуется создать
тематическую карту с четырьмя равными диапазонами. MapInfo Pro выделит следующие
диапазоны: 1–25, 26–50, 51–75 и 76–100. (Поскольку в диапазонах используются отношения
“=>” и “<=”, они не должны перекрываться.)

Помните, что MapInfo Pro может создавать пустые диапазоны (куда не попадают данные) в
зависимости от распределения данных. Например, вы раскрашиваете следующие данные в
соответствии с равным разбросом значений:

90

Татьяна

100

Иван

361

Создание тематических карт и других тематических элементов

1

Николай

6

Марья

92

Анна

4

Феофан

89

Яков

95

Игорь

10

Алексей

10

Евгений

MapInfo Pro создаст четыре следующих диапазона (1–25, 26–50, 51–75 и 76–100). Однако,
если посмотреть на значения данных в таблице, то видно, что только два диапазона из
четырех (1–25 и 76–100) будут содержать записи.

Методы Естественные группы и Квантили позволяют анализировать неравномерно
распределенные данные.

Метод

Естественные группы

создает диапазоны в соответствии с алгоритмом, использующим

среднее внутри каждого диапазона. Этот метод распределяет данные так, что среднее
значение в каждом диапазоне наиболее близко к каждому значению в этом диапазоне. Это
обеспечивает то, что диапазоны наилучшим образом представлены своими средними
значениями и что данные внутри каждого диапазона наиболее приближены друг к другу.
Алгоритм расчета естественных групп, используемый в MapInfo Pro, основан на алгоритме,
описанном в статье Дженкса и Каспалла "Error on Choroplethic Maps: Definition, Measurement,
Reduction", Annals of American Geographers, June, 1971.

Метод

Квантили

позволяет строить диапазоны, определяющие распределение тематической

переменной по некоторому сегменту данных. Например, можно применить режим Квантили
к населению области по отношению к численности городского населения, чтобы показать,
как распределено городское население на территории России. При этом в легенде не будет
указано, что вы использовали режим Квантили для построения диапазонов. Легенду можно
будет настроить так, чтобы она содержала название поля, которое использовалось для
построения диапазонов.

Когда вы создаете диапазоны, используя метод

На базе дисперсии

, средний диапазон

разбивает данные по среднему значению так, что диапазоны выше и ниже среднего диапазона
отстоят от него на единицу стандартного отклонения. Кроме того, можно самому определить
диапазоны вручную.

В

Справочной системе

содержатся следующие разделы по этой теме:

•

Создание тематической карты диапазонов

•

Настройка тематической карты диапазонов

•

Настройка стилей и переломных цветов для тематической карты диапазонов

•

Настройка легенды карты диапазонов

•

Изменение тематической карты

362

Создание тематических карт и других тематических элементов

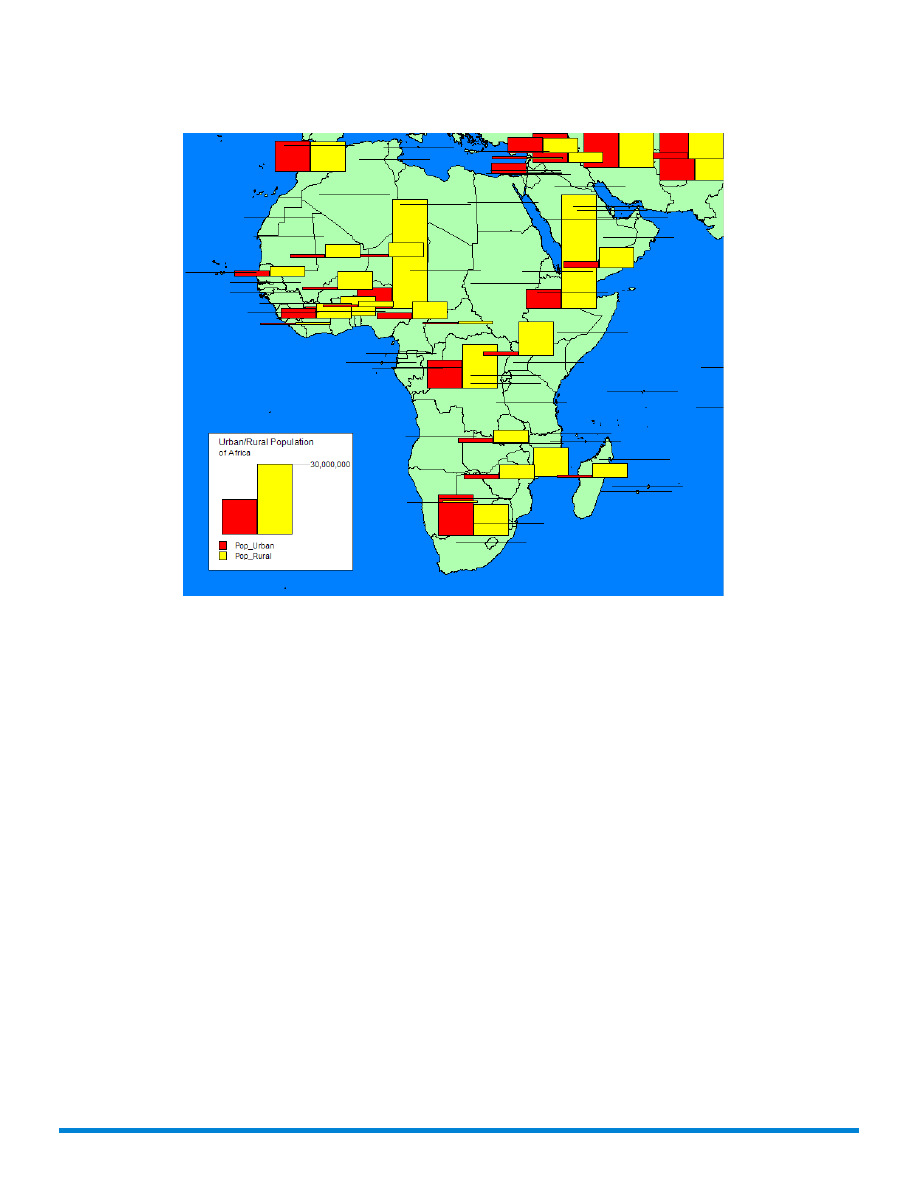

Столбчатые картодиаграммы

В отличие от метода диапазонов или размерных символов, которые позволяют анализировать
одну тематическую переменную, на тематической карте, построенной способом столбчатых
диаграмм, можно отобразить несколько показателей одновременно. На такой карте для
каждого картографического объекта строится своя столбчатая диаграмма, которая
привязывается к центроиду данного объекта и позволяет сравнивать значения нескольких
характеристик, изображенных столбцами разного размера. Также можно прослеживать
изменения одного показателя на карте.

Для столбчатых диаграмм можно указать цвет каждого столбца, а также цвет и тип границы.
Кроме того, можно изменять ориентацию столбцов, например, делать их горизонтальными,
а не вертикальными (вертикальная ориентация является стандартной). Можно задавать сдвиг
диаграммы по отношению к центроиду объекта: непосредственно в точке центроида
(стандартный режим) или еще в восьми возможных позициях.

Можно также изменять вид диаграмм. В следующем примере мы создали диаграммы из
нескольких отдельных столбцов (каждой тематической переменной соответствует свой
столбец), со столбцами, наложенными один на другой, или с калиброванными столбцами
(где толщина столбцов зависит от некоторого значения). Кроме того, для разных параметров
можно задавать свой, независимый, масштаб столбцов. В случае отрицательных значений,
столбцы направлены в противоположном, относительно ориентации диаграммы, направлении.
Отрицательные значения не будут отображаться на столбчатых диаграммах в формате
стопки.

363

Создание тематических карт и других тематических элементов

Карта столбчатых диаграмм

В

Справочной системе

содержатся следующие разделы с более подробной информацией

по этой теме:

•

Создание тематической карты методом столбчатых диаграмм

•

Настройка стиля столбчатых графиков тематической карты

•

Настройка легенды карты, построенной методом столбчатых диаграмм

•

Изменение тематической карты

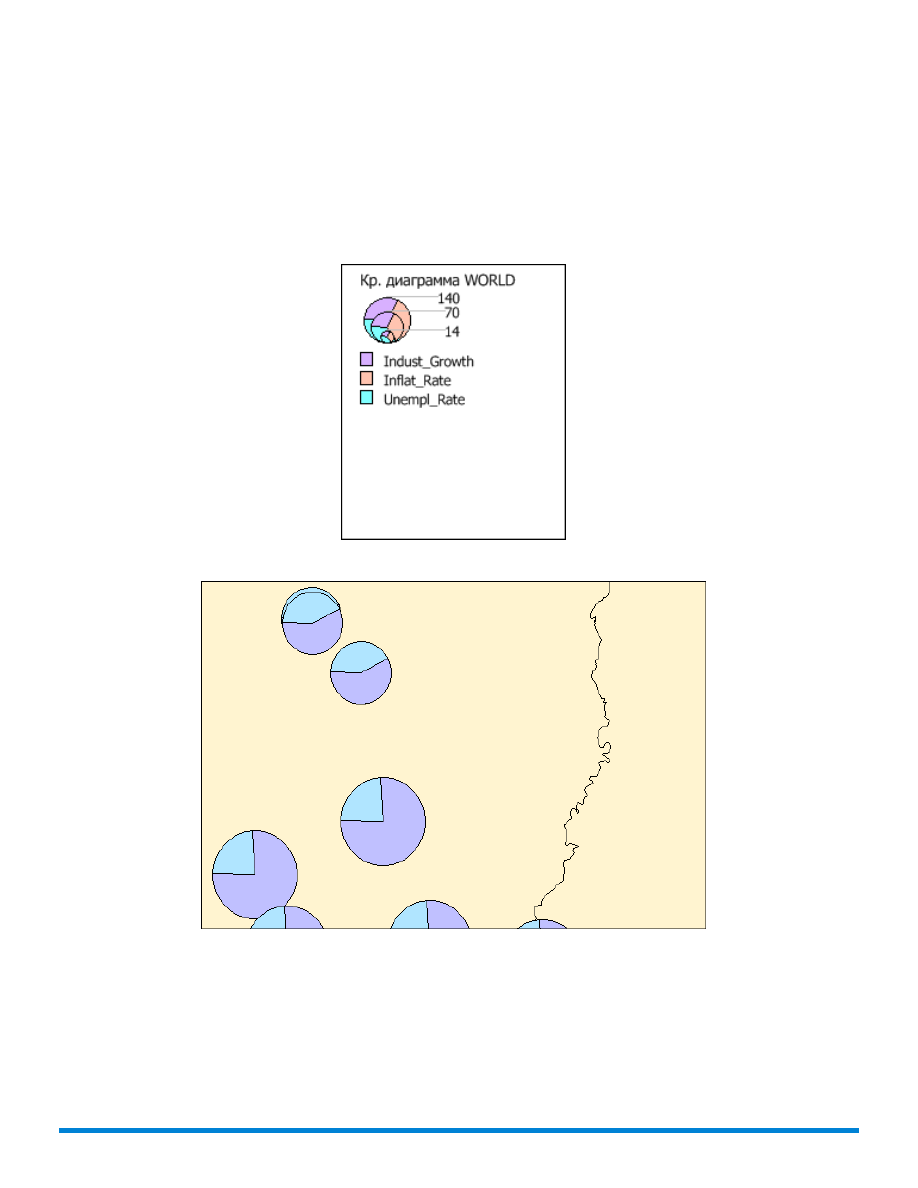

Карты круговых диаграмм

Как и столбчатые диаграммы, круговые диаграммы позволяют анализировать значения
нескольких тематических переменных одновременно. На тематической карте, построенной
подобным способом, размер сектора диаграммы зависит от значения тематической
переменной. Такие диаграммы нагляднее всего показывают, какую часть некое значение
составляет от целого.

И круговые, и столбчатые диаграммы могут использоваться для анализа демографических
данных. Например, пусть имеется таблица с доходами общепита по России. В таблице указаны
доходы нескольких основных поставщиков питания. С помощью круговых диаграмм можно

364

Создание тематических карт и других тематических элементов

визуализировать данные по каждой группе и увидеть, какую долю они занимают в каждой
диаграмме. Это позволит увидеть распределение доходов отрасли по областям или по всей
стране. Кроме того, можно увидеть, насколько отличается структура отрасли в разных областях.
Для достижения наилучших результатов при анализе используйте от четырех до шести
сегментов на диаграмму.

Пользователь может настраивать цвета всех секторов круговой диаграммы, тип границ
секторов и всей диаграммы, задавать угол, определяющий начальное положение первого
сектора диаграммы, а также определять, в каком порядке следуют сектора – по ходу часовой
стрелки или против. Как и для столбчатых диаграмм, для круговых диаграмм можно задавать
их положение. Стандартным положением является точка центроида.

365

Создание тематических карт и других тематических элементов

Можно установить флажок Калибровать или Полукруг. Флажок Калибровать означает, что
размер секций на круговой диаграмме будет изменяться в зависимости от суммы значений
ее компонентов. Флажок Полукруг задает режим показа, при котором сектора выделяются из
полукруга, а не из полного круга.

В

Справочной системе

содержатся следующие разделы с более подробной информацией

по этой теме:

•

Создание тематической карты круговых диаграмм

•

Настройка стиля круговых диаграмм тематической карты

•

Настройка легенды карты для круговых диаграмм

•

Изменение тематической карты

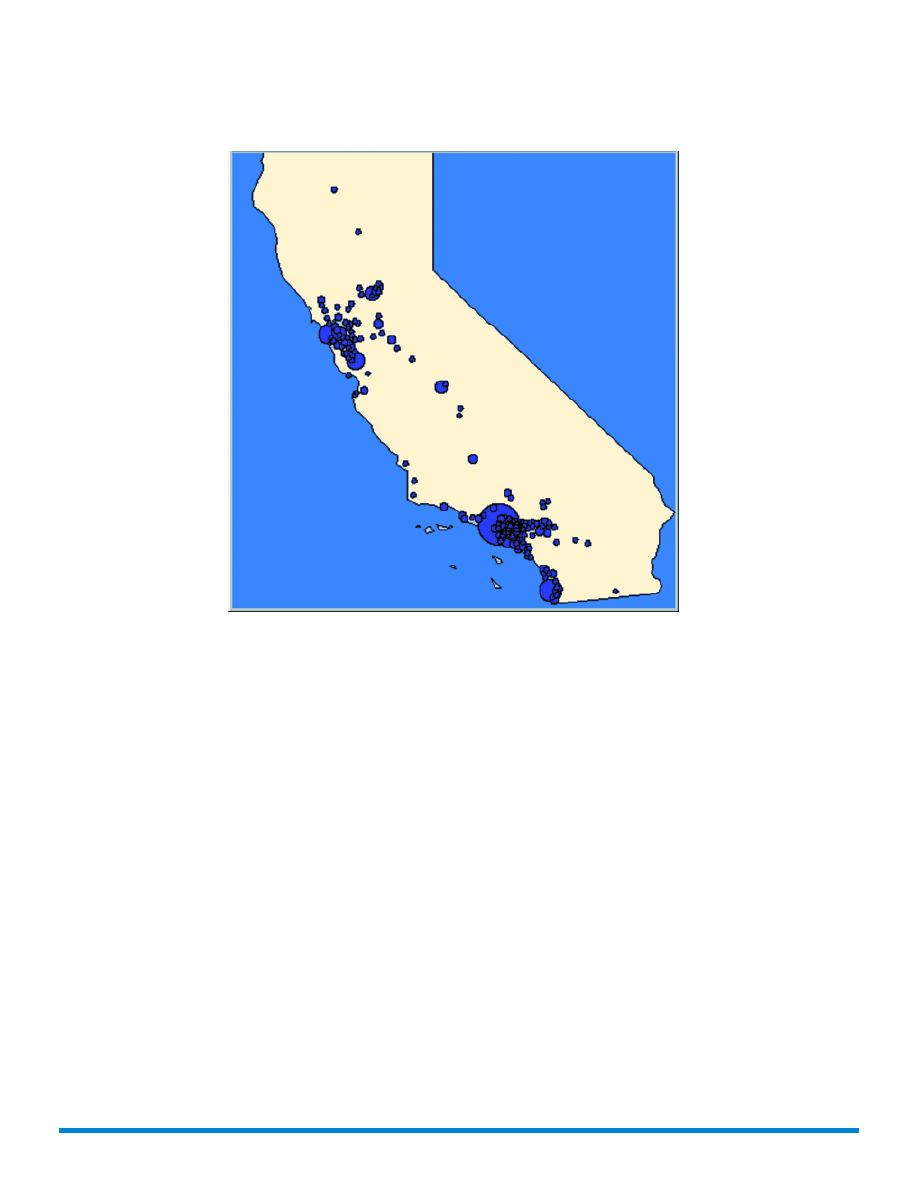

Карты размерных символов

На тематических картах данного типа используются символы разного размера для показа
различных значений. Метод размерных символов можно использовать для любых типов
графических объектов на карте.

Например, размерными символами можно отображать уровень продаж на различных
территориях. После того, как выбран в качестве метода построения тематической карты метод
размерных символов, MapInfo Pro расставит на карте символы различных размеров в
зависимости от значения в поле "Продажи".

Также можно показать символами разных размеров степень заинтересованности потребителя
теми или иными товарами.

Наиболее широко распространены тематические карты, построенные по числовым значениям.
При раскраске же, скажем, слоя ресторанов нет смысла использовать размерные символы.
Но таким методом целесообразно пользоваться, например, при анализе числа проданных
гамбургеров в 20 ресторанах быстрого обслуживания в одном населенном пункте.

366

Создание тематических карт и других тематических элементов

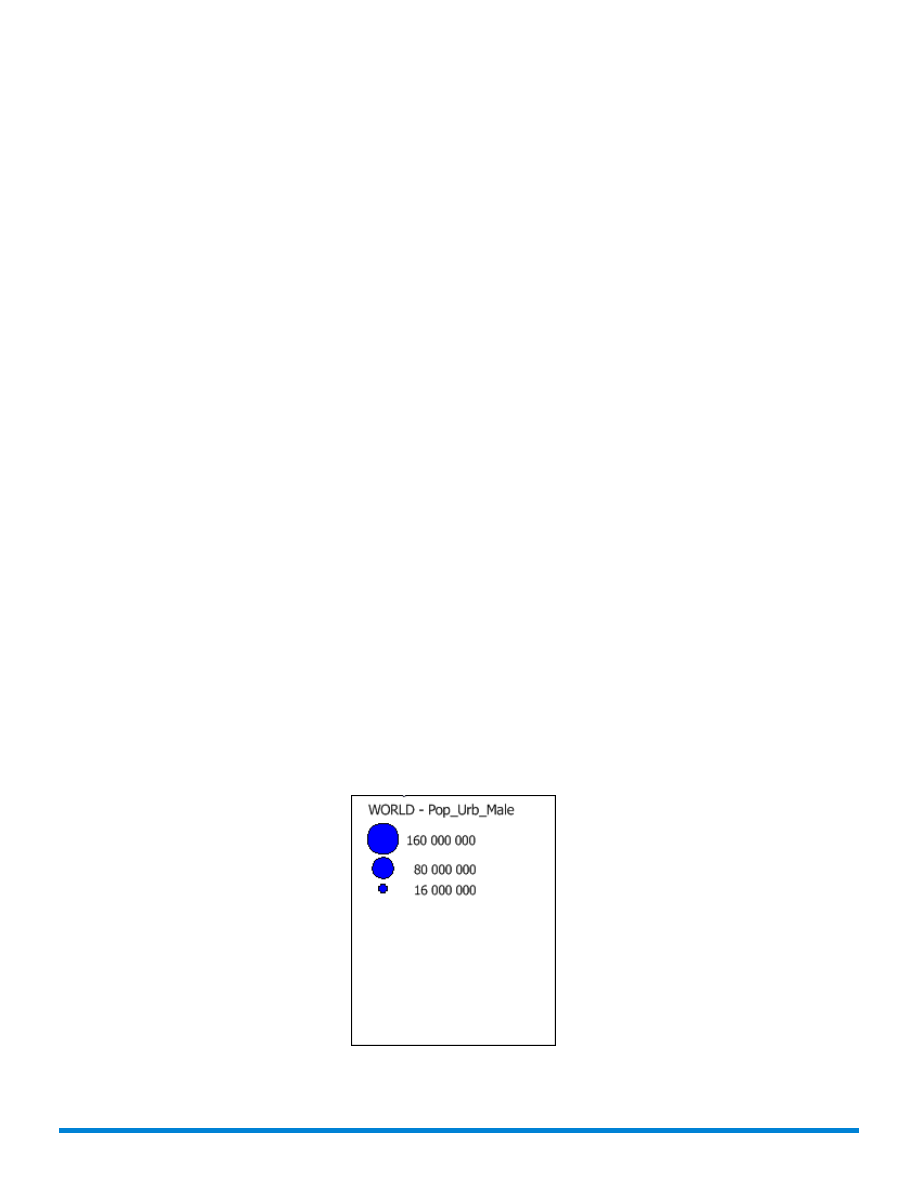

Карта размерных символов

Для отображения величины или значения точечного объекта можно применить различные
размеры символа, различные цвета, а также задать его геометрическую форму. Чтобы
изменить любой из этих атрибутов, нажмите на кнопку

Варианты

и в появившемся диалоге

Настройка градуированных символов

нажмите кнопку Символ. Появится диалог

Стиль

символа

. Стандартный вид размерных символов – это кружочки, но можно выбрать другой

символ, более подходящий к выбранной теме.

При настройке допустимых размеров символов в диалоге

Настройка размерных символов

появляются окошки, содержащие

Значения

данных и соответствующие им размеры

символов

.

При построении карты используются все размеры символов от нуля до максимального
указанного размера. Чтобы малым значениям соответствовали более крупные символы,
следует увеличить максимальный допустимый размер символов.

Можно отображать символами и отрицательные значения. Чтобы изменить эти настройки,
нажмите

Настройки

в диалоге

Настройка размерных символов

. В отдельном окошке можно

выбрать символы, которые бы отличались по виду от символов, сопоставляемых записям с
положительными значениями. При этом появляется новый диалог

Стиль символа

, в котором

можно выбрать тип символа, изменить его цвет и/или допустимый размер. Стандартный вид
размерных символов, изображающих отрицательные значения – синий кружок.

В

Справочной системе

содержатся следующие разделы по этой теме:

367

Создание тематических карт и других тематических элементов

•

Создание тематической картодиаграммы значков

•

Настройка тематической карты размерных символов

•

Изменение тематической карты

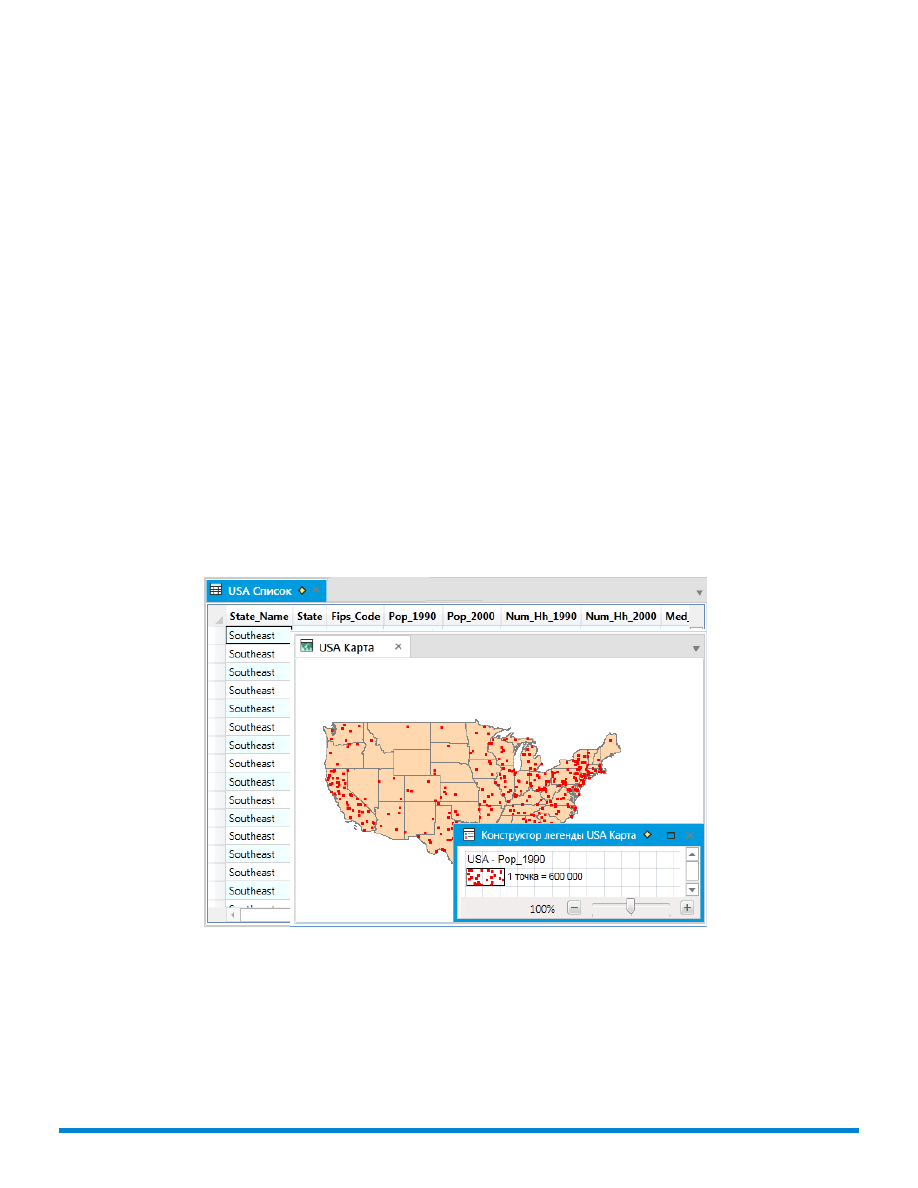

Карта плотности точек

Метод плотности точек применяется в тех случаях, когда нужно показать распространение
какого-либо явления, неравномерно распределенного по площади. Основным элементом в
этом способе выступает точка, которой придается некоторое значение (вес). Общее число
точек внутри каждой из областей отображает значение, которое соответствует этой области.
Если в районе проживает 70000 человек и каждые 7000 человек изображаются на тематической
карте одной точкой, то на территории района будет расставлено 10 точек.

Карты плотности точек целесообразно использовать в случаях, когда исходные данные не
привязаны к определенному месту внутри области (например, размещение посевов,
численность населения и т.д.).

Например имеется таблица возрастных групп по районам России, тогда методом плотности
точек можно создать тематическую карту размещения подросткового населения.

При создании тематической карты методом плотности точек можно настраивать три атрибута.
Во-первых, можно регулировать вес точки. Возьмем, например, опять таблицу с
демографическими данными. Пусть в некоторой области проживает 20000 подростков
школьного возраста. При создании тематической карты методом плотности точек укажем,
что каждая точка будет изображать 200 школьников. В данном случае на карте области

368

Создание тематических карт и других тематических элементов

появится 100 точек. В диалоге

Настройка точечной Карты

вы можете указать количество

единиц, отображаемых каждой из точек.

При увеличении веса точек их число, соответственно, сократится. В приведенном примере
можно поменять число школьников, соответствующее одной точке на карте, на 400. Тогда
число точек на карте сократится до 50.

Можно также изменять размер точек на карте. При работе с большими величинами (скажем,
с большой численностью населения) можно уменьшить размер точек на карте, чтобы они не
сливались.

И, наоборот, при работе с небольшими значениями (и небольшим числом точек) размер точек
можно увеличить.

Точки внутри областей расставляются случайным образом. Так, при создании
карты населения, точки будут распределены равномерно по всей территории

Примечание:

Московской области, хотя в Москве больше жителей, чем в остальных районах
области.

И, наконец, применив различные цвета для точек, в диалоге

Настройка точечной Карты

можно дать дополнительную характеристику объекта. Например, точками разного цвета
можно выделить посевы разных культур или различные виды животных. В диалоге можно
выбирать, отображать ли данные кружочками или квадратиками, а также указывать размер
(в пикселях) этих символов. В большинстве случаев, квадратики лучше смотрятся при
маленьких размерах. Если нужен размер побольше, то выбирайте кружочки. Изменяя эти
настройки, вы сможете создавать карты с различной плотностью точек на одном и том же
слое.

Нажмите кнопку

Стили

в диалоге

Создать тематическую Карту – Шаг 3 из 3

. Откроется

диалог

Настройка точечной карты

. В этом диалоге вы можете изменить объем данных,

соответствующих одной точке, и выбрать форму точки (круглая и квадратная), размер и цвет.
Размер кружочка может быть от 2 до 25 пикселов. Для квадратика диапазон значений
изменяется от 1 до 25 пикселей.

В

Справочной системе

содержатся следующие разделы по этой теме:

•

Создание тематической карты методом плотности точек

•

Настройка тематической диаграммы плотности точек

•

Изменение тематической карты

Карты отдельных значений

Метод отдельных значений позволяет выделять точечные, линейные и площадные объекты
по отдельным значениям из заданного поля таблицы. Выделение можно производить как по
числовым, так и по нечисловым значениям. MapInfo Pro присваивает каждому значению свой
цвет или символ. Символы, присваиваемые значениям, выбираются из базовой таблицы.

369

Создание тематических карт и других тематических элементов

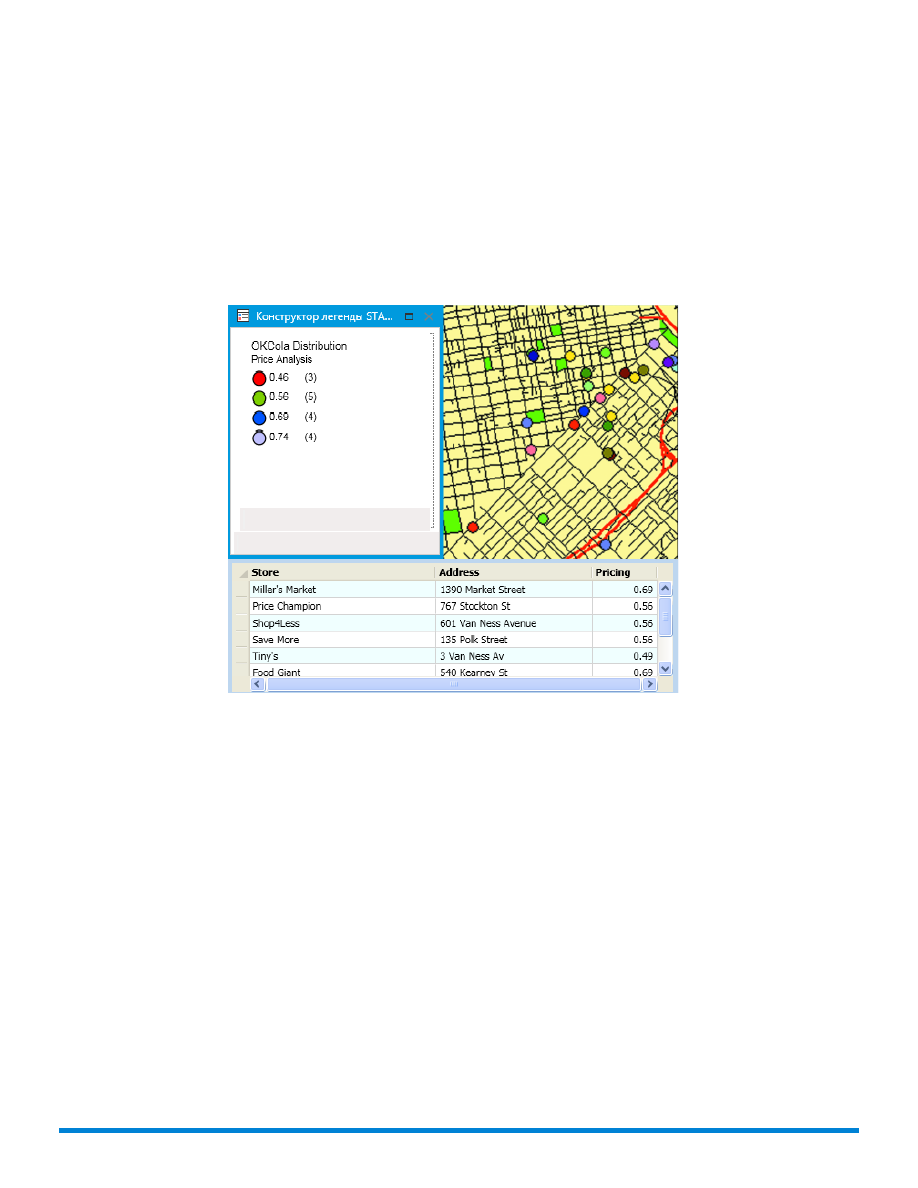

Рассмотрим таблицу магазинов в некотором районе, продающих продовольственные и
непродовольственные товары. Если мы построим методом отдельных значений карту
магазинов в соответствии с их специализацией, то все продовольственные магазины будут
обозначены на карте одним цветом, а непродовольственные – другим цветом. Таким образом,
каждому отдельному значению сопоставляется свой цвет. Глядя на такую карту, дистрибьютор
может видеть распределение цен в супермаркетах и решать, в какой из них поставлять больше
товара.

Если требуется построить тематическую карту по нечисловым полям, то можно использовать

только

этот способ. Числовые данные также выделяются способом отдельных значений,

однако при этом не учитывается их "числовая" природа. Даты считаются числовыми
величинами и поэтому могут использоваться как в методе отдельных значений, так и в методе
диапазонов.

Предположим, требуется проанализировать результаты анкетирования потребителей. Один
из вопросов анкеты звучит так: "Как Вы предпочитаете проводить воскресный вечер?"
Возможные ответы:

1.

Спать

2.

Смотреть телевизор

3.

Встречаться с друзьями

4.

Читать

5.

Заниматься спортом или наблюдать, как это делают другие

6.

Посещать музеи и выставочные залы

7.

Ходить в кино

370

Создание тематических карт и других тематических элементов

Необходимо раскрасить точки, которыми обозначены на карте потребители, в зависимости
от того, как они предпочитают проводить воскресенье. Допустим, колонка "Воскресенье"
таблицы клиентов содержит числа, обозначающее ответ на вопрос анкеты. Эти числа имеют
смысл номеров, а не собственно математических величин. "Ходить в кино" не больше, чем
"Заниматься спортом", хотя для соответствующих чисел верно соотношение 7 > 5. Если числа
используются подобным образом (т.е. как номера), то при построении тематических карт
следует применять метод отдельных значений. Каждому из номеров при этом будет
сопоставлен свой цвет.

В

Справочной системе

содержатся следующие разделы по этой теме:

•

Создание тематической карты методом отдельных значений

•

Создание тематической карты отдельных значений

•

Настройка стилей тематической карты отдельных (индивидуальных) значений

•

Настройка легенды тематической карты отдельных значений

•

Настраиваемый порядок сортировки для легенды тематических карт с индивидуальными
значениями

•

Изменение тематической карты

Важное замечание

Если вы создаете или объединяете тематические шаблоны:

• MapInfo Pro сохраняет заданный порядок перечисления значений только тогда, когда выбран

режим

Сохранить индивидуальные категории

в диалоге

Сохранить тематическое

оформление

. После этого MapInfo Pro использует настроенный индивидуально порядок

перечисления значений в легенде только тогда, когда создаются те же самые категории,
которые были использованы в сохраненном шаблоне тематического оформления.

• При замене шаблона тематической карты настроенный индивидуально порядок перечисления

значений в легенде используется только тогда, когда выбран режим

Объединить с инд.

категориями

в диалоге

Заменить шаблон для текущей тематической Карты

– при этом

текущая тематическая карта должна иметь одинаковое с применяемым шаблоном количество
категорий.

• Чтобы сохранить шаблон, на вкладке

PRO

нажмите сначала

Настройки

, затем

Каталоги

и в открывшемся диалоге укажите

каталог

, в котором будут храниться тематические

шаблоны.

• В

Справочной системе

содержатся следующие разделы с более подробной информацией:

Сохранение индивидуальных категорий в шаблоне для текущей тематической карты,
Сохранение индивидуальных категорий в шаблоне при создании тематической карты

.

Сохранение индивидуальных категорий в шаблоне при создании тематической карты

При работе с тематическими картами, построенными методом отдельных значений, можно
сохранить используемые категории в шаблоне тематической карты. Например, требуется
построить карту землепользования методом индивидуальных значений и каждому типу
землепользования (коммерческая зона, леса и парки, жилая застройка) присваиваете свой
цвет или штриховку. Затем то же оформление нужно применить к другой таблице. Это можно

371

Создание тематических карт и других тематических элементов

выполнить, сохранив исходные категории в шаблон, а затем, при построении новой карты по
второй таблице, уже работать с ним.

Чтобы сохранить индивидуальные категории в шаблон для текущей тематической карты:

1.

Сделайте активным окно

Карта

.

2.

На вкладке

КАРТА

в группе

Содержание

нажмите

Добавить тематику

, чтобы открыть

диалог

Создание тематической карты - Шаг 1 из 3

.

3.

Нажмите

Сохранить копию

в разделе

Шаблон

, чтобы открыть диалог

Сохранить

тематическое оформление

.

4.

Задайте имя шаблону и установите флажок

Сохранить индивидуальные категории

.

5.

Нажмите

OK

, чтобы вернуться в диалог

Настройка тематической Карты

.

6.

Нажмите

OK

.

Категории будут сохранены в шаблоне для дальнейшего использования при создании
тематической карты методом индивидуальных значений.

См. также:

Изменение тематической карты

Регулярная поверхность

Тематическая карта поверхности представляет собой непрерывную растровую поверхность,
полученную путем интерполяции точечных данных. MapInfo Pro берет данные колонок и
выражений из таблицы и проходит те центроиды и те значения данных, которые
интерполируются. В результате интерполяции создается растровый файл поверхности,
который появляется как растровая таблица в окне карты.

Карта поверхности отображает данные как непрерывные цветовые градации на карте. Этот
тип тематического оформления получается путем интерполяции точечных данных из
таблицы-источника. Файл поверхности генерируется из данных интерполяции и отображается
как растровое изображение в окне карты.

В

Справочной системе

содержатся следующие разделы по этой теме:

•

Работа с тематическими слоями регулярных поверхностей

•

Распределение точек перелома методом равного числа ячеек

•

Изменение тематической карты

372

Создание тематических карт и других тематических элементов
