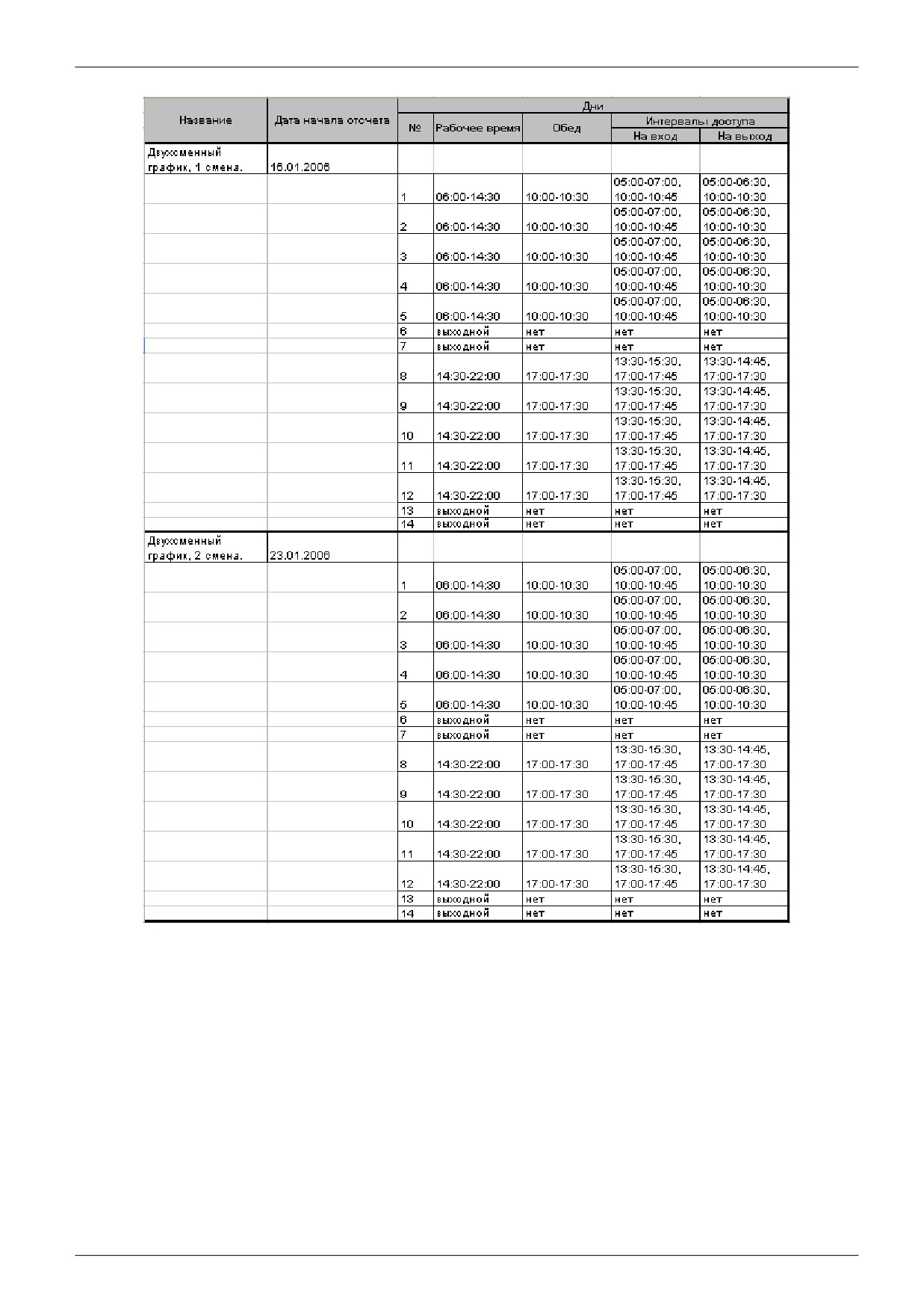

Рисунок 86. Пример двухсменного режима.
Двухсменный режим. Сотрудник неделю работает в первую смену, неделю - во вторую. Для
работы двух смен в системе заданы два режима, в каждом режиме по 14 дней (две недели), дата
начала отсчёта второго режима смещена на одну неделю относительно даты начала отсчёта
первого режима.
стр. 103 из 355
12.
Зональный контроль (пресечение повторных
проходов).
Включить и настроить функцию можно через меню «Файл» - «Настройки» - «Повторные
проходы»

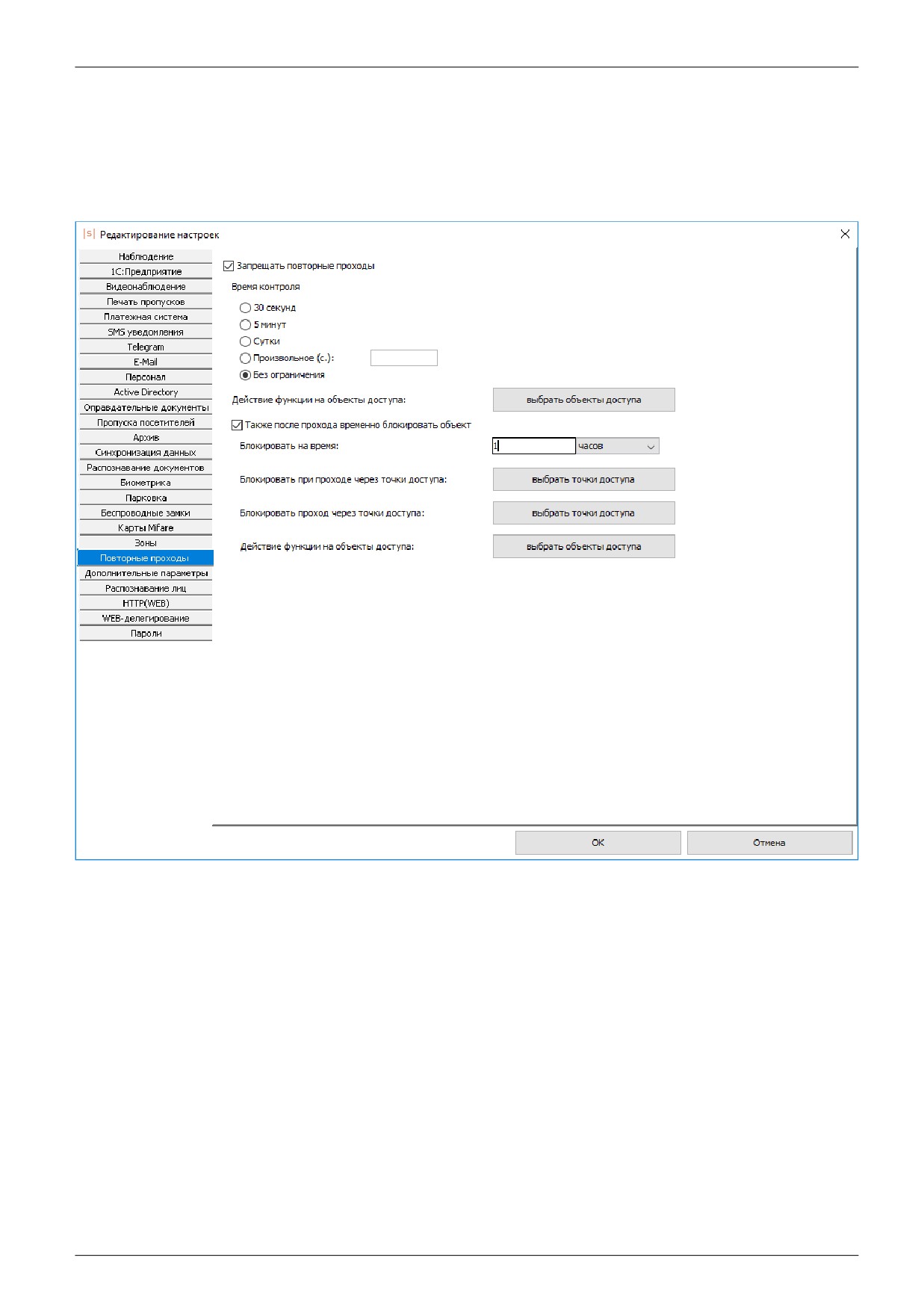

Рисунок 87 Вид вкладки «Повторные проходы»
При включении функции «Запрещать повторные проходы» СКУД контролирует местоположение
человека и пресекает попытки доступа из тех зон, где по её данным он в настоящее время не
находится. Дополнительно правило контроля повторных проходов можно ужесточить
включением функции «Также после прохода временно блокировать объект», контролируя после
прохода через определённые точки попытки прохода в любом направлении через указанную
группу точек доступа.
Этот функционал полностью включает в себя более простую логику «пресечения повторных
проходов» и кроме того позволяет определить местоположение любого объекта доступа в любой
момент времени.
Текущее местоположение можно увидеть на вкладке «Персонал», выделив объект в списке, или
на графических планах, выделив зону доступа и выбрав «Показать сотрудников в зоне».
Местоположение произвольной группы объектов в произвольный момент времени можно
получить в отчёте «Кто где был в заданный момент времени».
Для получения информации о продолжительности нахождения в зонах доступа за заданный
стр. 104 из 355
период времени также предназначен соответствующий отчёт.
Для работы функции зонального контроля необходимо:
1. Разбить территорию объекта на зоны доступа на вкладке «Оборудование».
Каждая зона представляет из себя участок территории, ограниченный одной или несколькими
ТД. Привязка ТД к зонам доступа задаётся путём изменения двух параметров каждой ТД в
списке оборудования: «Зона со стороны входа» и «Зона со стороны выхода».
Для добавления новой зоны доступа достаточно ввести её название в поле
«Зона со стороны входа/выхода» и нажать Enter. После этого она станет
!
доступна в выпадающем списке и для любой другой точки доступа.
Список всех зон можно просмотреть и редактировать в меню «Файл» - «Настройки» - «Зоны».
2. Включить функцию «Запрещать повторные проходы» через меню «Файл» - «Настройки» -
«Повторные проходы» клиентского места СКУД.
3. Задать там же время контроля, по истечении которого объект доступа будет пропущен
системой через любую точку доступа
(ТД), невзирая на его местонахождение. Время
контроля может быть произвольным
— от нескольких секунд до бесконечного
(«Без
ограничения»)
4. Выбрать там же объекты доступа (ОД), для которых будет активна функция (по умолчанию -
не требуется, функция включается для всех добавленных на текущий момент в базу ОД.
После включения, действие функции так же распространяется на все новосоздаваемые ОД).
При необходимости можно ужесточить контроль:
5. Включить функцию «Также после прохода временно блокировать объект» в этом же окне.
6. Указать конечное время блокировки в секундах, минутах или часах.
7. В пункте «Блокировать при проходе через точки доступа» выбрать группу ТД, при проходе
ОД через которые будет блокироваться любая попытка прохода через группу ТД,
выбираемых в пункте «Блокировать проход через точки доступа».
8. Выбрать ОД, на которые будет распространятся данное ужесточение (по умолчанию - не
требуется, функция включается для всех добавленных на текущий момент в базу ОД. После
включения, действие функции так же распространяется на все новосоздаваемые ОД).
Такая система настроек позволяет изменять строгость пропускного режима на объекте.
Например, позволять беспрепятственно выйти с территории человеку, вошедшему на неё с
санкции охранника, нажавшего кнопку пульта управления турникетом (время контроля - «5
минут»). Или пресекать любую попытку прохода, которой предшествовало нарушение
пропускного режима, например, когда сотрудник пропустил перед собой по своей карточке
другого человека (время контроля - «без ограничения»).
стр. 105 из 355

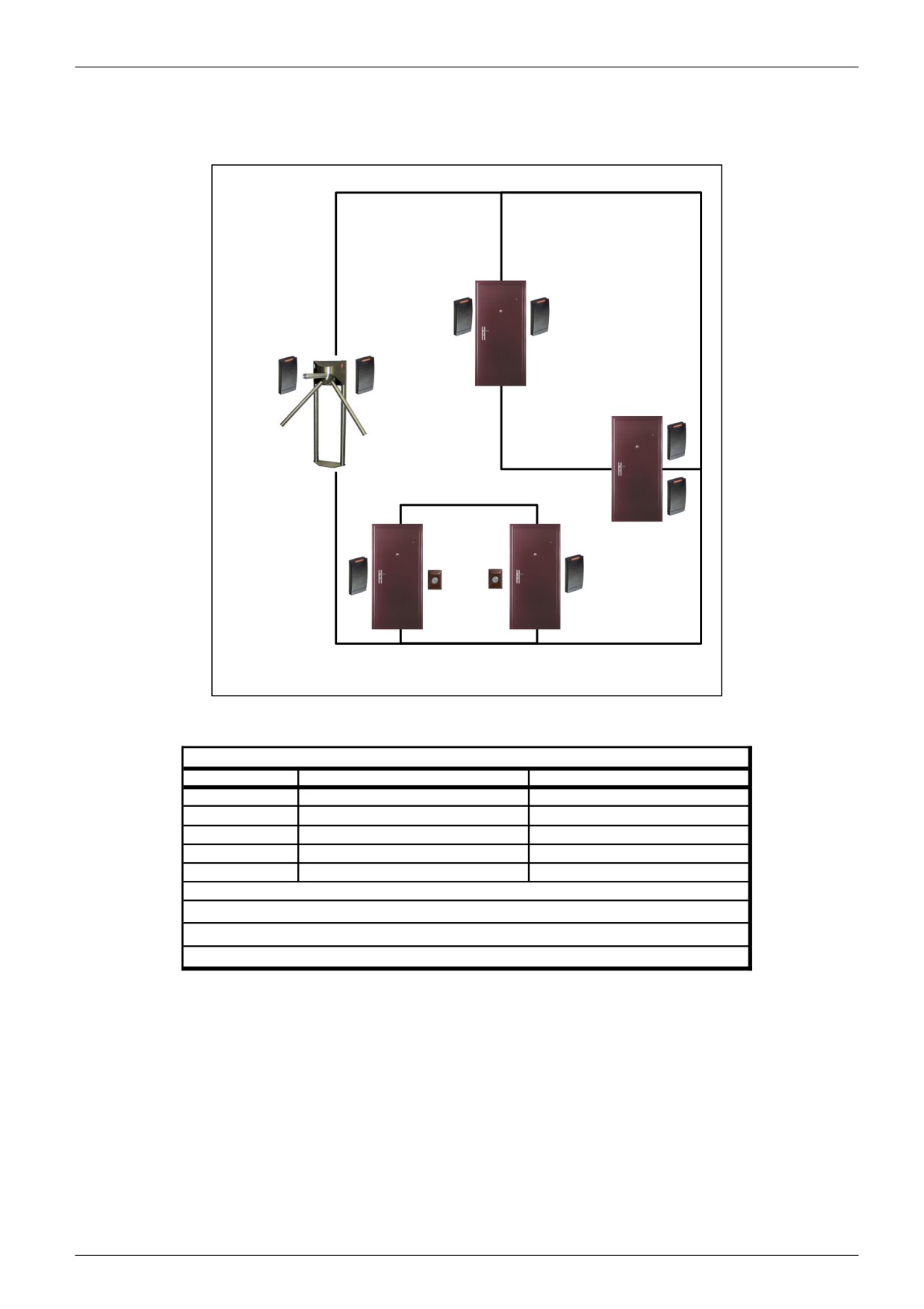

12.1. Пример организации зонального контроля.
Приведён пример объекта, для которого
«Зона
1» является внешней,
«Зоны
2...5»
-
внутренними.
ТД 2
Зона 3
ТД 1
вход
выход
вход
выход
ТД 3
выход
Зона 2
ТД 4
ТД 5
Зона 1
вход
выход выход
вход
вход
Зона 2
Для такого объекта в настройках точек доступа на вкладке «Оборудование» зоны со стороны
входа и со стороны выхода должны быть расположены следующим образом:
Пример настройки функции зонального контроля
Точка доступа
Зона со стороны входа
Зона со стороны выхода
ТД1
Зона 1
Зона 2
ТД2
Зона 2
Зона 3
ТД3
Зона 2
Зона 3
ТД4
Зона 2
Зона 2
ТД5
Зона 2
Зона 2
ТД 1 - точка доступа «турникет»
ТД 2,3 - точки доступа «дверь с двусторонним контролем»
ТД 4,5 - точки доступа «дверь с односторонним контролем»
Зоны со стороны входа и выхода для ТД 4 и 5 совпадают, чтобы обеспечить правильную логику
работы функции после входа сотрудника по электронному идентификатору, а выхода - по
кнопке.
Точно также одинаковые зоны входа и выхода можно задавать у тех точек доступа, на которых
пресечение повторных проходов не требуется.
стр. 106 из 355
13.
Наблюдение событий в реальном времени.
Вкладка
«Наблюдение» доступна только при установленном модуле
«Наблюдение и
фотоидентификация» и предназначена для просмотра в реальном времени событий системы и
осуществления следующих функций:
● Отображение причин разрешения или запрета доступа системой, а также фактов взлома и
статуса шлейфа пожарной охраны.
● Просмотр фотографий и учётных данных проходящих людей.
● Просмотр живого видео с поддерживаемых систем видеонаблюдения и IP-камер.
● Обеспечение функции доступа с санкции охраны.
● Контроль за наличием связи с точками доступа.
13.1. Устройство вкладки «Наблюдение».
Вкладка представляет из себя набор видов наблюдения, в каждом из которых можно создать
одно или несколько окон. Окна могут располагаться на одном или на разных мониторах. В
каждом окне, в свою очередь, размещается произвольное количество стандартных объектов
(таких как список событий, фотография, информация о сотруднике, изображение с камеры
наблюдения и т.д.), между которыми заданы информационные связи.
13.2. Структура вкладки «Наблюдение».
Сверху вкладки размещены кнопки управления и меню смены вида. Остальное пространство
занято одним или несколькими окнами вида, сконфигурированными из различных объектов.
Назначение кнопок:
●
«Обновить» - служит для обновления списка точек доступа в случае их добавления или
удаления другим оператором системы.
●
«Пауза» - временно приостанавливает обработку поступающих событий.
●
«Добавить новый вид» и «Удалить вид» - соответственно, создаёт новый вид наблюдения
или удаляет выбранный пользовательский.
●
«Редактировать вид» - позволяет настраивать пользовательские виды вкладки.
●
«Перейти в полноэкранный режим» - также в полноэкранный режим можно перейти, нажав
Alt+Enter или колёсико мыши. Выход из режима — клавиши Esc, Alt+Enter или нажатие на
колёсико мыши.
Для смены вида наблюдения можно воспользоваться раскрывающимся списком, выбрав один из
стандартных или созданных пользователями видов.
Доступны следующие стандартные виды:
●
«Классический»
●
«Большая учётная карточка»
●
«Фотография справа»
●
«Большая фотография без списка»
●
«Полноэкранная фотография»
●
«План и список»
●
«Параметры объекта и режима»
●
«Видео, фото и список»
стр. 107 из 355

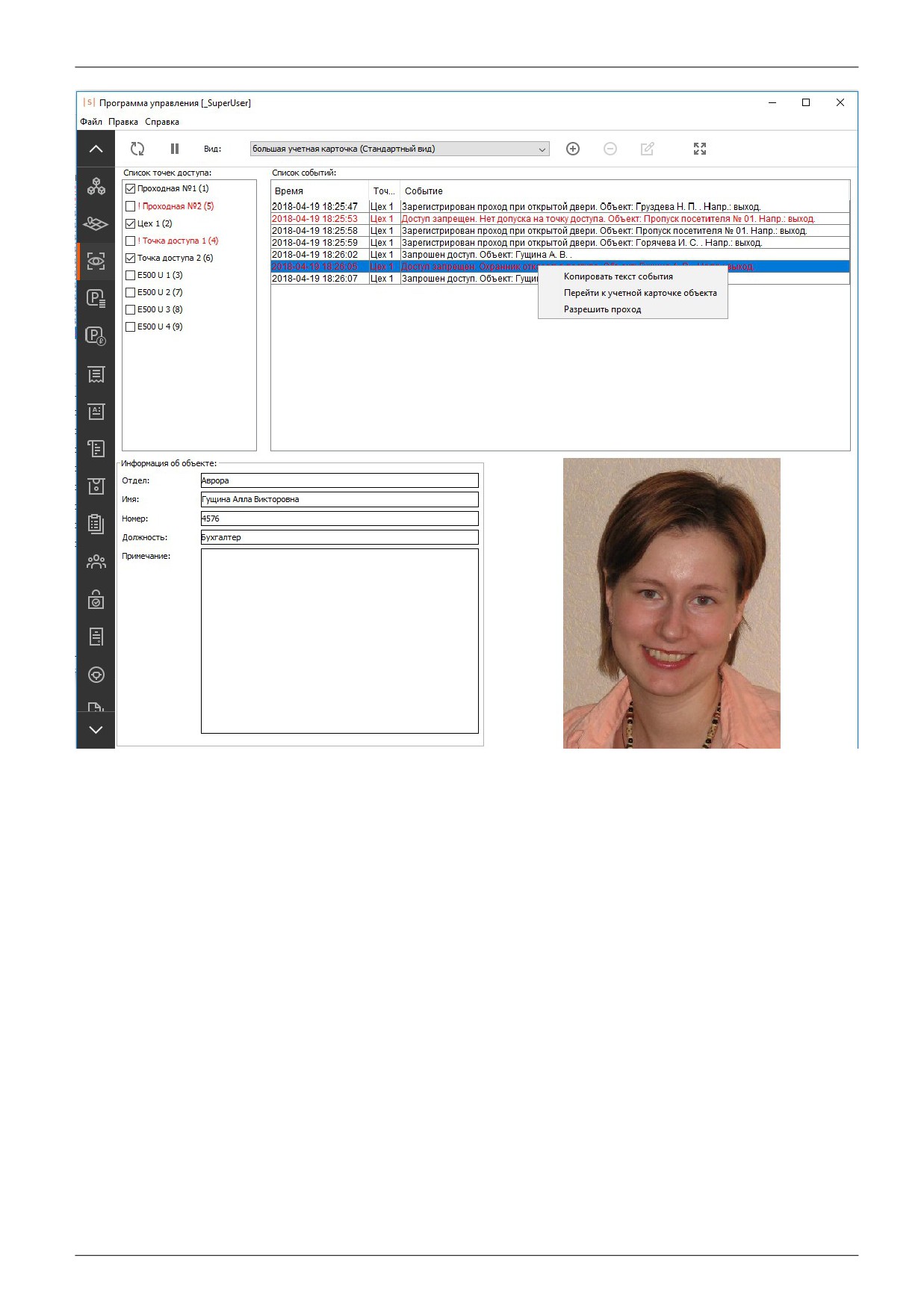

Рисунок 88. Пример просмотра событий в стандартном виде.
Для всех событий по правому клику на записи о событии открывается контекстное меню, в
рамках которого доступно либо только копировать текст события в буфер обмена, либо перейти
к учётной карточке связанного с этим событием объекта доступа, либо в случае события запрета
доступа
— вручную разрешить проход для данного объекта доступа
(при наличии
соответствующего права у оператора системы — вкладка «Оператор», «Доступ к вкладке
Наблюдение» - «Разрешать проходы сотрудников»).
стр. 108 из 355
13.3. Создание и редактирование вида наблюдения.
Для создания нового вида наблюдения нажмите кнопку «Добавить новый вид», введите его
название и нажмите «ОК». Если рамка поля ввода названия остаётся красной и кнопка «ОК» не
активируется — значит вид с таким названием уже существует.

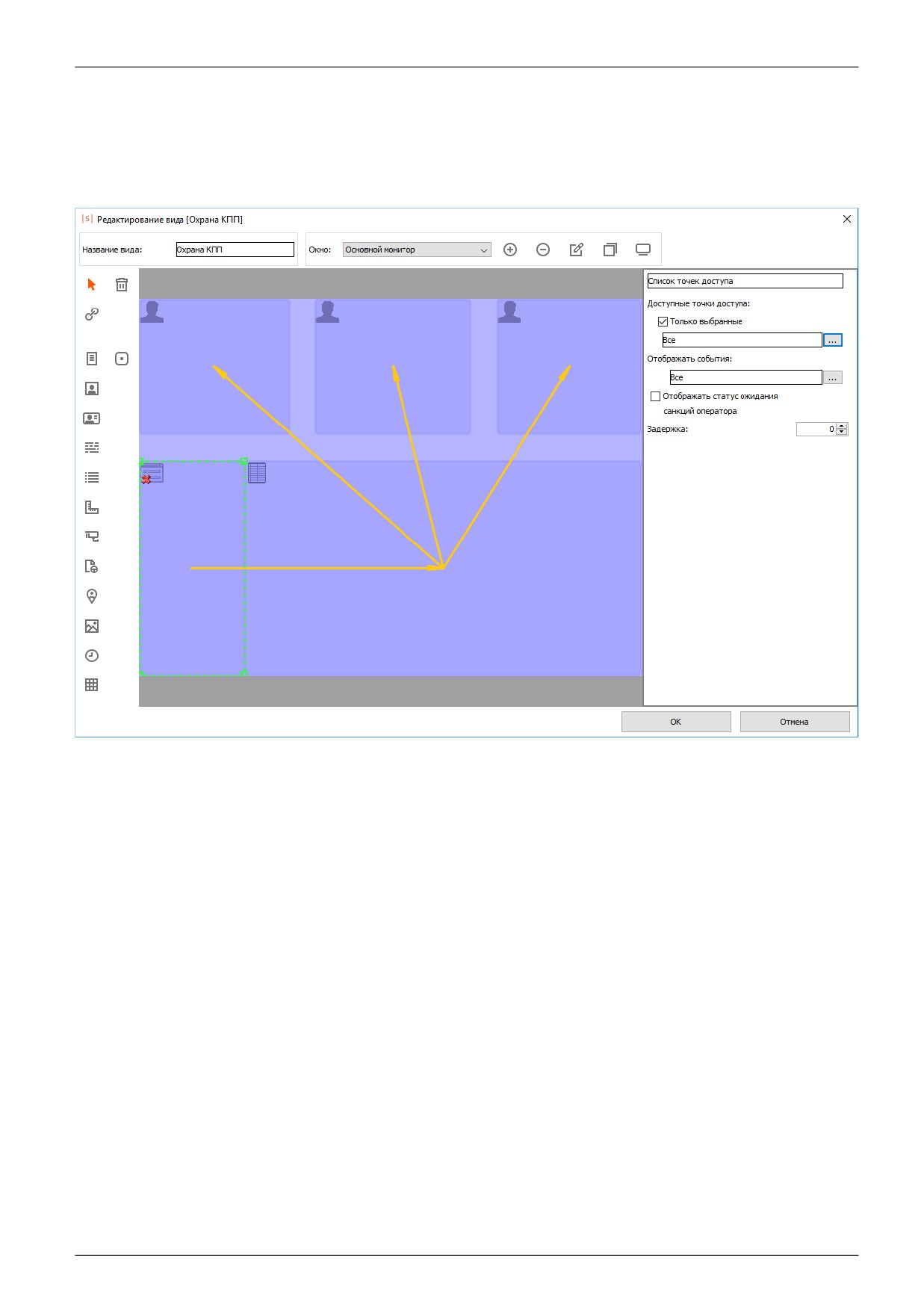

Рисунок 89. Окно «Редактирование вида».
стр. 109 из 355
13.4. Добавление, редактирование и удаление окон.
Вид может содержать одно или несколько окон, в каждом окне может присутствовать несколько
объектов. По умолчанию в созданном виде содержится одно окно «Основной монитор».
Для добавления нового окна нажмите кнопку «Добавить окно» и введите его название. Затем
либо назначьте добавленное окно на основной монитор, либо задайте ему требуемые
координаты и размеры.

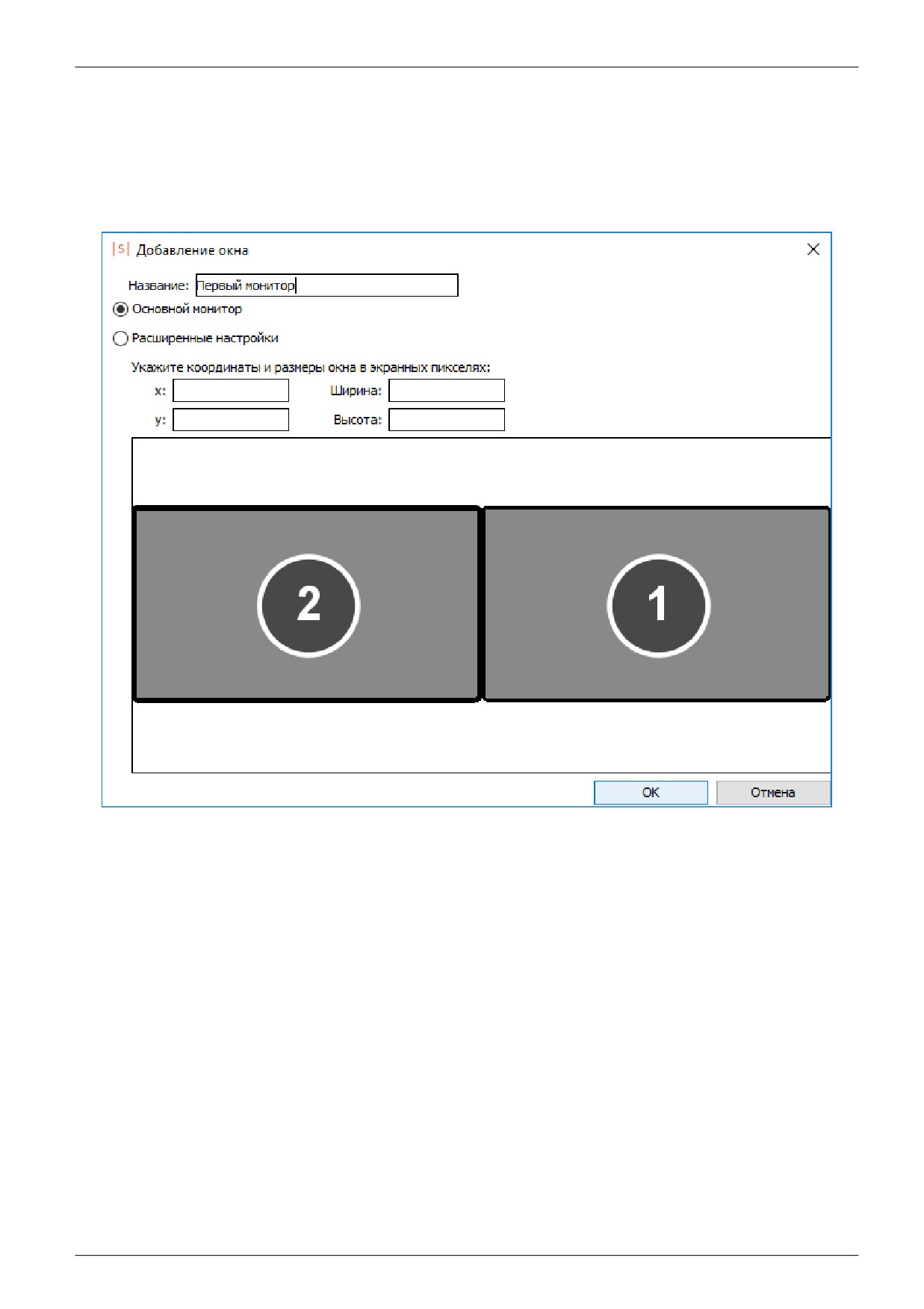

Рисунок 90. Добавление окна на основной монитор.
Если выбрана опция «Основной монитор», то окно будет автоматически растягиваться на всё
доступное разрешение основного монитора системы. Это полезно для создания окна, никак не
привязанного к разрешению монитора произвольного клиентского места.
При выборе опции
«Основной монитор» раздел
«Расширенные настройки» становится
неактивным, и все его настройки игнорируются.
Только одно окно вида может быть активировано как «Основной монитор».
стр. 110 из 355

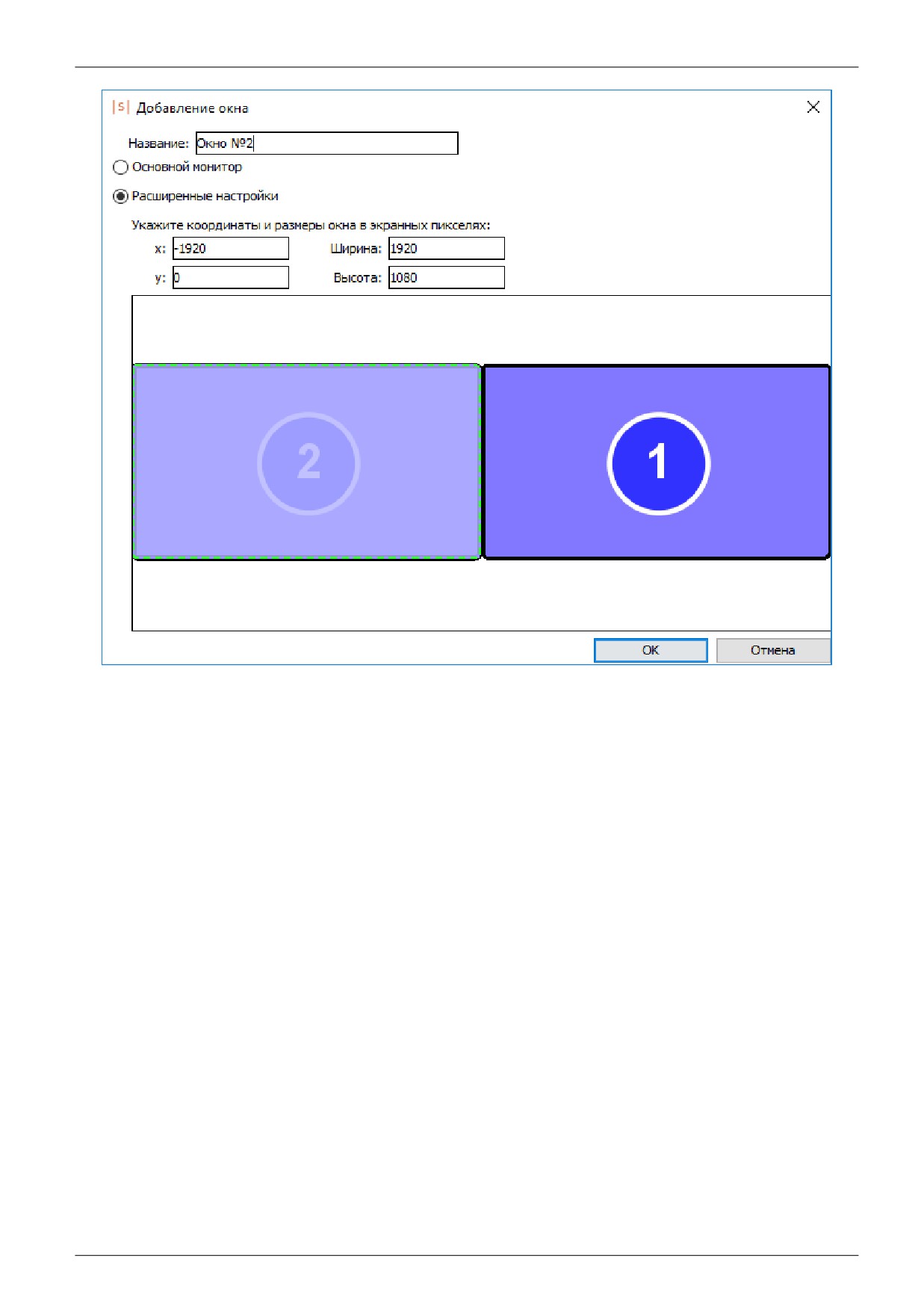

Рисунок 91. Добавление окна на произвольный монитор.
Если выбраны «Расширенные настройки», то координаты (считая от левого верхнего угла) и
размер текущего окна в пикселях задаются пользователем. Также можно сразу получить в полях
ввода размеры и координаты требуемого монитора, нажав на его изображение мышкой.
В рамке отображаются все обнаруженные в системе мониторы (с указанием их номеров), поля
уже созданных окон и поле текущего окна (обрамлено пунктирной зелёной рамкой).
стр. 111 из 355
Пересечение окон не допускается
- программа не даст сохранить созданный с такими
нарушениями вид.
Для удаления существующего окна выберите его в выпадающем списке «Окна» и нажмите
кнопку «Удалить окно».
Для изменения названия, координат или размеров окна выберите его в выпадающем списке
«Окна» и нажмите кнопку «Редактировать свойства окна».
Для создания копии уже существующего окна нажмите кнопку «Копирование другого окна в
текущее», выберите нужное из списка и нажмите «ОК».
Для визуального контроля заданных параметров окна нажмите кнопку «Показать расположение
окна на экране», оно будет показано условным фиолетовым прямоугольником.
стр. 112 из 355
13.5. Операции с объектами вида.

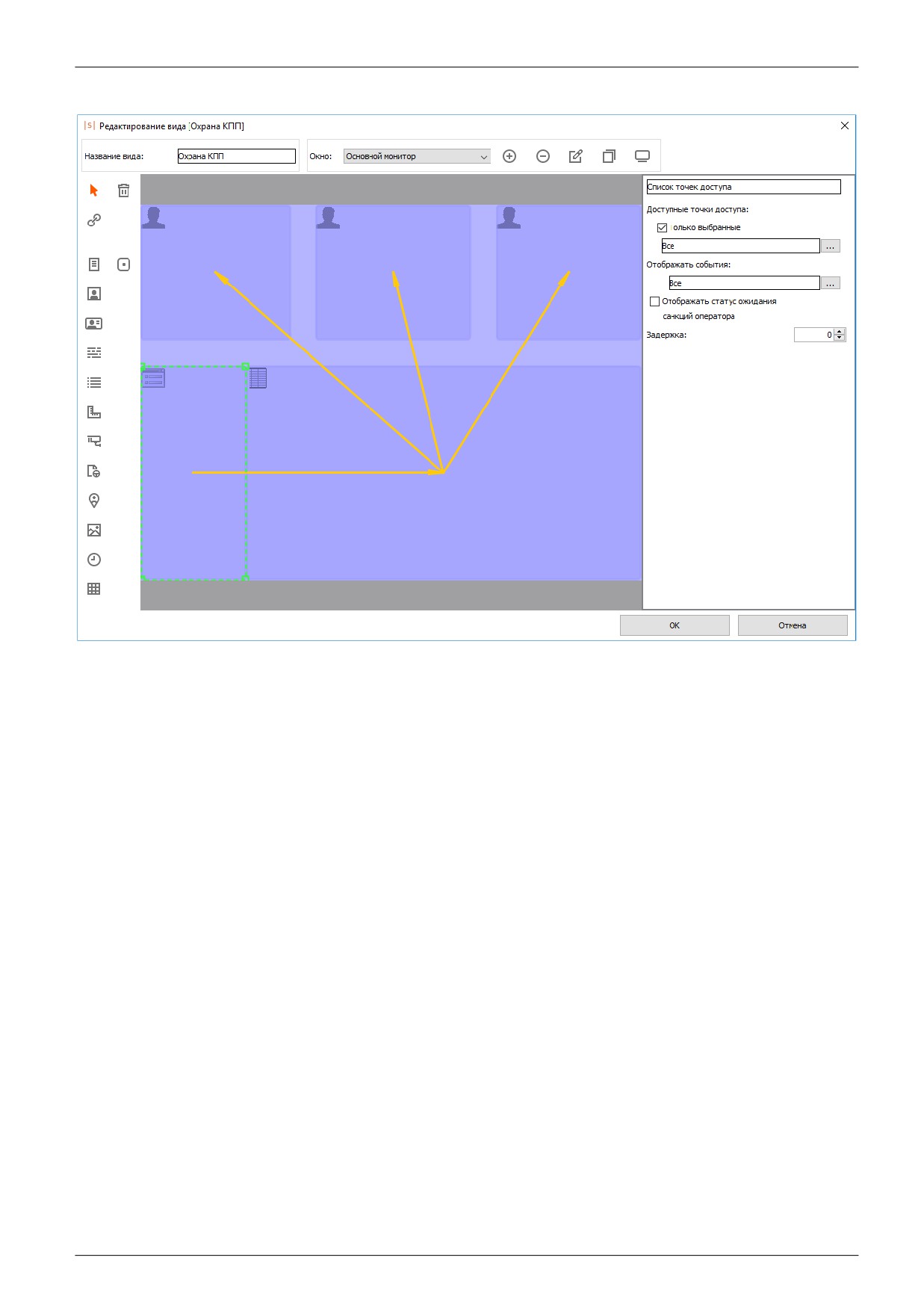

Рисунок 92. Пример размещения объектов в окне вида.
В каждом окне вида можно размещать объекты, редактировать их свойства и задавать
информационные связи между ними.
Объекты можно перемещать и менять их размеры с помощью мыши. Расположенные в окне
объекты не должны пересекаться друг с другом, пересечение подсвечивается красным цветом,
сохранение такого вида будет невозможным.
Для создания связи между объектами нажмите кнопку «Создать связь между объектами». Затем
с помощью мыши кликните на объекте из которого нужно получить данные и протяните стрелку
до объекта, в который должны передаваться события.
Для удаления объекта выделите его мышкой и нажмите кнопку Del, либо сначала нажмите
кнопку «Удалить объект» и кликните на удаляемом объекте мышкой.
стр. 113 из 355
13.6. Объекты вида наблюдения.
●
«Список точек доступа»
- даёт оператору возможность выбирать точки доступа,
служащие источником событий для подчинённых объектов. Можно как предоставить ему
выбор из всех ТД системы, так и сократить список, включив опцию «Доступные точки
доступа».
●
«Список событий» - в этом объекте отображаются события системы, последнее по
времени событие появляется внизу списка, более старые сначала сдвигаются вверх,
потом убираются с экрана. Каждое событие представляет собой строку с датой и временем
события, названием точки доступа и описанием события, объекта доступа и направления. Для
последнего или выделенного в списке события может быть показана дополнительная
информация в связанных с ним объектах.
●
«План» - позволяет отображать карту территории объекта, созданную на вкладке
«Планы», управлять точками доступа и просматривать видео с камер видеонаблюдения.
Более подробное описание см. в разделе «Вкладка «Планы».
●
«Видео» - позволяет отображать живое видео с камер наблюдения, сопоставленных
точкам доступа на вкладке «Оборудование». Картинка с камеры может соответствовать
либо последнему произошедшему событию, либо событию, выделенному оператором в
списке. Для систем Trassir и Intellect в «Источнике событий» также доступна дополнительная
опция «Фиксированная камера», при выборе которой в окне будет постоянно отображаться
картинка с конкретной камеры.
●
«Информация об объекте»
- отображает информацию об объекте доступа
(ФИО,
должность, табельный номер, примечание). При использовании модуля «Посетители»
можно видеть дополнительную информацию, относящийся к посетителю (дата рождения, тип
и номер удостоверяющего личность документа, дата его выдачи, место жительства).
●
«Текстовая панель» - отображает текстовую информацию, как фиксированную, так и
оперативно изменяющуюся согласно заданным переменным. Дополнительно позволяет
изменять размер отображаемого шрифта и включить обработку HTML кода. Содержимое
панели задаётся нажатием на кнопку рядом с полем
«Форматирование». Возможно
заполнение как фиксированным текстом, так и переменными, список которых становится
доступен при нажатии соответствующей кнопки. Двойной клик на переменной копирует её в
текстовое поле.
●
«Путевой лист» - отображает информацию путевого листа сотрудника. Используется для
работы с модулем ПО «Автопарк». Содержит номер путевого листа и введённое при его
оформлении примечание.
●
«Изображение» - позволяет добавить произвольное изображение формата jpg, png, gif
или bmp в выбранный вид наблюдения. Например, включение условного отображения
такого объекта позволяет выводить дополнительные пиктограммы для определённых групп
сотрудников и т. п.
●
«Часы» - отображает текущее время системы в формате «ЧЧ : ММ».
●
«Местоположение сотрудников» - позволяет выводить список заданной группы персонала
с указанием их текущего местоположения или список персонала, находящегося в
определённых выбранных зонах.
●
«Матрица объектов охраны» - позволяет отображать охранные зоны и группы зон в виде
матрицы, где каждому элементу соответствует своя зона. Статус зоны показывается цветом
(белый — нет информации, серый - снят с охраны, зелёный - под охраной, жёлтый -
неудачное взятие, красный - тревога).
●
«Кнопка» - позволяет добавить на вид наблюдения интерактивный элемент, по клику на
который пользователь может:
◌ запросить генерацию эвакуационного отчёта
Зоны, которые считаются эвакуационными, указываются в меню Файл
— Настройки
—
Наблюдение.
стр. 114 из 355
◌ сбросить текущее местоположение объекта, задействованного в событии
Для сброса местоположения необходимо, чтобы был указан источник событий для кнопки.
◌ запустить выполнение события СКУД, настроенного на вкладке «События»
Доступно при наличии модуля «Реакция на события». Примерами такой настройки является
управление оператором выбранными заранее дверьми, отправка заранее настроенного
уведомления, изменение некоторых параметров объектов, задействованных в событии (при этом
для кнопки должен быть указан источник событий).
◌ запустить исполнение внешнего сценария.
Пример применения — открытие хранящегося на рабочем месте файла с инструкциями, или
запуск некой внешней программы.
●
«Количество объектов в зоне» - позволяет выводить на вид наблюдения число объектов
доступа, находящихся в выбранной зоне или группе зон.
●
«Флаг нахождения объектов в зоне» - позволяет выводить на вид наблюдения маркер
нахождения в выбранной зоне или группе зон интересующего сотрудника (или кого-то
одного из нескольких интересующих). В качестве маркера можно установить любое
изображение форматов .jpg, .jpeg, .gif, .png или .bmp
стр. 115 из 355
13.7. Параметры объектов вида наблюдения.
Для каждого объекта вида наблюдения можно настроить параметры: источник событий, типы
отображаемых событий, автоскрытие, задержку и условия отображения.
13.7.1. Источник событий.
Для функционирования большинства объектов требуется задать им источники отображаемых и
передаваемых далее связанным объектам событий. Источник может отсутствовать,
представлять собой другой объект данного окна, или точки доступа (ТД) системы. Объект с
невыбранным источником событий отмечается красным крестиком.
При выборе источником другого объекта отображаемая информация будет определяться
настройками объекта-источника, а также выбранным в источнике событием.
При выборе источником ТД можно как получать события со всех точек без исключения, так и
задать ограниченный список ТД. Также при этом становится доступен выбор типов
отображаемых и передаваемых далее событий.
13.7.2. Типы отображаемых событий.
Для каждого объекта можно включить или выключить типы событий, которые
будут
им
отображаться и передаваться далее согласно заданным информационным связям.
Список всех возможных событий:
● Доступ разрешён.
● Зарегистрирован проход.
● Зарегистрирован проход «с кнопки».
● Доступ запрещён.
● События отказа от доступа.
● Зарегистрирован взлом.
● Изменение статуса связи с точкой доступа.
● Изменение статуса шлейфа пожарной охраны.
● Факт распознавания автомобильного номера
● Служебные сообщения.
● Открытие или закрытие корпуса контроллера.
● Удержание двери.
● Изменение состояния точки доступа.
● Изменение состояния охранных шлейфов.
● Ожидание санкции охраны на доступ.
● Сообщения от алкотестера.
● Изменение статуса питания.
● Поясняющие сообщения по специальным правилам режимов доступа.
13.7.3. Автоскрытие информации в объектах.
Для таких объектов, как
«информация о сотруднике», «фотография», «текстовая
панель»,
«путевой лист», «план», «видео» и «изображение» можно включить автоматическое скрытие
отображаемой информации через заданное время.
13.7.4. Задержка.
Позволяет вводить произвольную задержку отображения объекта относительно реального
времени, задаваемую в количестве событий.
Например, разместив рядом три объекта «фотография» и включив для них значения задержки 0,
1 и 2, при последовательном проходе сотрудников можно наблюдать на экране фотографии трёх
последних прошедших.
стр. 116 из 355
13.7.5. Условия отображения объектов вида.
Для некоторых объектов можно включить отображение только при определённых условиях
(например, отображать объект только у сотрудников определённого отдела).
При включении отображения по условию выбранный объект будет отображаться только при
выполнении этого условия. Доступные условия:
● Содержит — Элемент будет показан когда левое поле содержит правое.
● Не содержит — Элемент будет показан когда левое поле не содержит правое.
● Равно — Элемент будет показан когда левое поле точно совпадает с правым.
● Не равно — Элемент будет показан когда левое поле отлично от правого.
● Пусто — Элемент будет показан, если указанная строка (переменная, набор переменных)
является пустой.
● Не пусто — Элемент будет показан, если указанная строка (переменная, набор переменных)
не является пустой.
Поля условия могут быть заполнены как произвольными значениями, введёнными с клавиатуры,
так и переменными, которые доступны при нажатии кнопки рядом с полем ввода. Двойное
нажатие на выбранной переменной автоматически добавляет её в поле ввода.
13.7.6. Переменные на вкладке Наблюдение.
Для некоторых объектов на вкладке Наблюдение возможно использование переменных.
Переменные могут использоваться при настройке условия отображения объекта вида
наблюдения, а так же при настройке объекта
«Список событий» в качестве указания на
выводимые данные в столбцах таблицы списка событий.
Список доступных переменных:
● ALKOVALUE — Концентрация алкоголя
● APID - Номер точки доступа.
● APNAME - Название точки доступа.
● AP_ACCESS — Список разрешённых для объекта доступа точек доступа.
● COME_TO - Сотрудник к которому пришел посетитель.
● DATE - Дата события в формате ГГГГ-ММ-ДД.
● DIRECTION - Направление (вход/выход).
● EVENT - Описание события.
● EVENT_NAME - Наименование события.
● EXRULES - Дополнительные режимы применимые к объекту.
● EXRULES_COND
- Дополнительные режимы применимые к объекту
с
префиксом
"Дополнительные режимы:".
● GUESTDOCNUM — Посетитель: Номер документа
● GUESTDOCSER — Посетитель: Серия документа
● GUESTLP — Посетитель: Гос. номер автомобиля
● IN_ACCESS - Список интервалов разрешения доступа на вход.
● OBJBADGEA - Шаблон пропуска объекта доступа - сторона A.
● OBJBADGEB - Шаблон пропуска объекта доступа - сторона B.
● OBJCOMMENT — Примечание к объекту доступа.
● OBJDEPCOMMENT — Примечание для отдела, в котором находится объекта доступа.
● OBJDEP — Отдел, в котором находится объекта доступа.
стр. 117 из 355
●
OBJDEP2 - Родительский отдел отдела OBJDEP.
●
OBJDEP3 - Родительский отдел отдела OBJDEP2
●
OBJDEP4 — Родительский отдел отдела OBJDEP3
●
OBJDEP5 — Родительский отдел отдела OBJDEP4
●
OBJEXPTIME - Срок действия пропуска объекта доступа.
●
OBJID — Внутренний идентификатор объекта доступа.
●
OBJKEY - Номер пропуска объекта доступа.
●
OBJMODEL — Модель автомобиля
●
OBJNAME — ФИО объекта доступа.
●
OBJNAME1 — Фамилия объекта доступа.
●
OBJNAME2 — Имя объекта доступа.
●
OBJNAME3 — Отчество объекта доступа.
●
OBJPOS — Должность объекта доступа.
●
OBJTABNUM — Табельный номер объекта доступа.
●
OUT_ACCESS - Список интервалов разрешения доступа на выход.
●
PAYACCOUNTS - Остаток по расчётным счетам.
●
PAYCHARGETODAY - Расход за сегодня по всем счетам.
●
PAYCHARGETODAYN - Расход за сегодня по конкретному счёту с порядковым номером N.
●
RULES_ALL - Все режимы доступа.
●
RULES_MAIN - Основной режим доступа (уровень 1).
●
SIDEPARAM1, SIDEPARAM2 и т. д. — дополнительные пользовательские параметры.
●
SMSTILLDATE - Срок действия подписки на SMS/PUSH уведомления.
●
TIME - Время события в формате ЧЧ:ММ:СС.
стр. 118 из 355
13.8. Санкционирование доступа охраной на вкладке «Наблюдение».
При включении в режиме доступа опции «Требовать санкции охраны» (вкладка «Режим», панель
«Специальные правила») можно настроить отображение в объектах специальной
информационной панели для охранника или оператора системы. Время отображения панели
определяется параметром
«Время ожидания санкции оператора на доступ» в настройках
контроллера.
Панель «Доступ разрешён» появляется в том случае, когда режим позволяет пройти владельцу
пропуска через точку доступа, но требует санкции охраны.
Панель «Доступ запрещён» появляется в том случае, когда режим не позволяет пройти
владельцу пропуска через точку доступа, но окончательное решение при этом остаётся за
охраной.
Для разрешения доступа нажмите кнопку
«Разрешить доступ», либо поднесите карточку,
присвоенную оператору системы, к контрольному считывателю.
Для запрета доступа нажмите кнопку
«Запретить доступ», либо просто подождите до
исчезновения запроса.
13.9. Ограничение прав доступа ко вкладке «Наблюдение».
Для каждого пользователя программы (на вкладке «Персонал», подвкладка
«Оператор» для
выбранного пользователя) назначаются права по просмотру событий,
ограничению и
редактированию видов наблюдения.
Пользователи системы могут иметь как полный набор прав по просмотру и редактированию
видов наблюдения, так и ограниченный перечень, вплоть до полного запрета доступа ко вкладке.
Подробное описание содержится в разделе «Пользователи (операторы) системы».
стр. 119 из 355
содержание .. 5 6 7 8 ..
