Система контроля и управления доступом «Sigur». Руководство - часть 6
11.1. Основные принципы устройства системы режимов в СКУД
«Sigur».
● Режим представляет собой последовательность дней заданной длины (от 1 до 32 дней) с
определённой датой начала отсчёта или начала действия.
Режим является циклическим, т.е. заданная последовательность дней режима будет
повторяться, начиная с даты начала отсчёта и до бесконечности (для основных режимов), или с
дня начала действия и до даты окончания действия (для исключений и приказов).
В каждом режиме также можно ввести специальные дни, и при наступлении даты специального
дня параметры данного режима изменятся согласно настройкам.
● Есть режимы четырёх уровней: от уровня 1 до уровня 4. Они имеют одинаковую структуру,
но разный приоритет. Максимальным приоритетом обладают режимы с наибольшим номером
(4), далее — по степени снижения номера уровня, и самые «слабые» - режимы уровня 1.
● Режим 1-го уровня («Основные» в старых версиях ПО) определяет «базовые» интервалы
доступа и рабочих смен. Режим можно поставить в соответствие конкретному отделу,
сотруднику, автомобилю или пропуску посетителя. Дата окончания у такого режима
отсутствует.
● Режимы уровня 2 («Исключения» в старых версиях ПО) имеют приоритет над режимами
уровня 1. Если на одну и ту же дату есть режимы 1-го и 2-го уровней - правила доступа и
подсчёт рабочего времени будут вестись системой согласно режиму уровня 2. Как правило,
такие режимы используются для задания особых правил на выбранную группу точек доступа.
● Режимы уровня 3 («Праздники» в старых версиях ПО) имеют приоритет над режимами
уровней 1 и 2. С их помощью легко задавать, например, праздничные и предпраздничные дни
для всего предприятия или некоторых отделов, оформлять отпуска сотрудникам и т.д.
● Режимы уровня 4 («Приказы» в старых версиях ПО) имеют максимальный приоритет.
Основное назначение режима уровня 4 - дать возможность временно изменить режим
сотруднику предприятия. Например, дать ему возможность выйти на работу по служебной
необходимости в выходной, праздничный день или отпуск.
● В каждом из режимов есть возможность задавать специальные дни, которые имеют
приоритет над обычными днями режима.
● В списке режимов 1-го уровня есть один специальный режим «По умолчанию». Для удобства
работы пользователей системы все вновь создаваемые объекты доступа автоматически
получают этот режим. Он находится в самом верху списка основных режимов и его нельзя
удалить. Можно только редактировать его параметры, задавая, например, наиболее
распространённый режим на предприятии. Сразу после установки системы этот режим
настроен на неограниченный доступ
(круглосуточно в любой день) без учёта рабочего
времени (оно не задано).
стр. 86 из 355
11.2. Добавление и удаление режима.
Для редактирования списка режимов служат кнопки «Добавить режим» и «Удалить выбранный
элемент» в верхней части вкладки.
Все режимы распределяются в списке по папкам «Основные», «Исключения», «Праздники» и
«Приказы». В каждой папке список отсортирован по-алфавиту, кроме специального режима «По
умолчанию», который находится в самом верху списка.

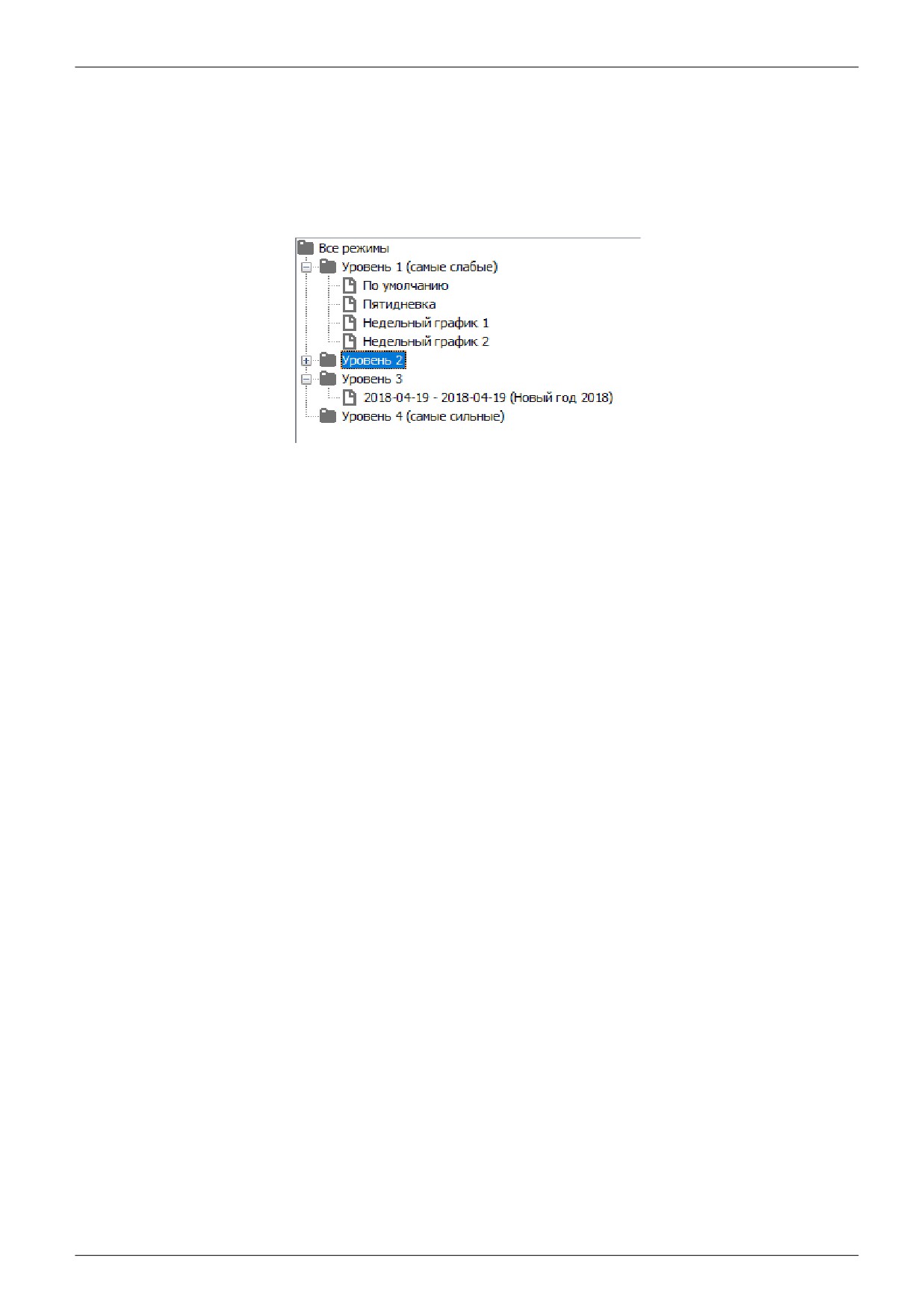

Рисунок 71. Пример отображения списка режимов.
Основной режим отображается в формате «Название режима».
Режимы уровней 2-4 отображаются в формате «Дата начала действия - дата окончания
действия («название режима»)».
Для того чтобы добавить новый элемент (режимы 1-4-го уровней), нужно выделить необходимую
папку либо один из элементов необходимой папки в списке «Все режимы», после чего нажать
кнопку «Добавить режим», ввести его название и нажать «ОК».
Для удаления выделяем ненужные режимы и нажимаем кнопку «Удалить выбранный элемент».
стр. 87 из 355
11.3. Просмотр и редактирование режимов.
Выделенный в списке элемент описывается данными, находящимися в трёх вкладках: «Общее»,
«Дни» и «Специальные правила».
11.4. Общие параметры режима.

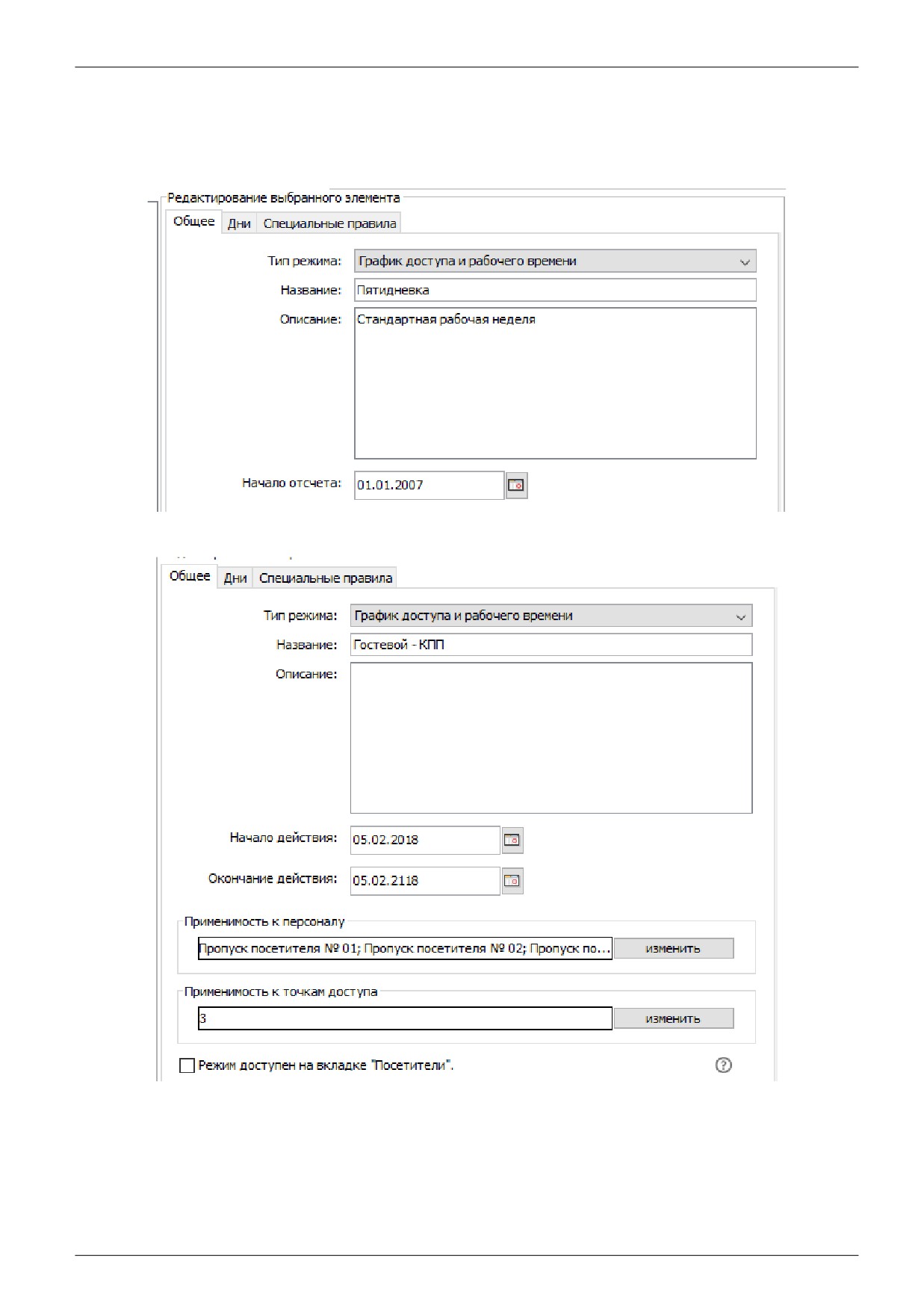

Рисунок 72. Вкладка «Общее» для режимов уровня 1.
Рисунок 73. Вкладка «Общее» для режимов 2-4 уровней.
стр. 88 из 355
На вкладке «Общие» можно задать следующие параметры режима::
● Тип режима — выпадающий список с выбором типа режима:
♦ График доступа и рабочего времени — режим описывает правила доступа объектов через
различные точки по времени и/или графика рабочего времени.
♦ График разблокировки дверей — режим не привязан к сотрудникам и описывает автономные
правила перевода точек доступа между нормальным режимом работы, заблокированным и
разблокированным.
● Название - строка до 50 символов.
● Описание - произвольное текстовое описание режима длиной до 255 символов.
● Дата начала действия - определяет «точку отсчёта», относительно которой ведётся ротация
дней режима, начиная с первого.
● Дата окончания действия (только для режимов уровней 2-4) - определяет последний день,
когда заканчивается ротация дней данного режима.
● Применимость к персоналу (только для режимов уровней 2-4 типа «График доступа и
рабочего времени») — определяет список объектов доступа, к которым применяется данный
режим.
Для выбора объектов нажмите кнопку «Изменить». В открывшемся окошке выделите нужные
объекты в левой панели
«Весь персонал» и нажмите кнопку
«вправо». Для обратного
перемещения выделите объекты в панели «Выбранный персонал» и нажмите «влево».
Для оперативного нахождения объектов в списках можно использовать панели
«Поиск»,
расположенные ниже панелей «Весь персонал» и «Выбранный персонал».
По окончании процесса выбора нажмите на кнопку «ОК», при необходимости отказаться от
сделанных изменений - «Отменить».
● Применимость к точкам доступа (только для режимов уровней 2-4) — определяет список
точек доступа, к которым применяется данный режим.
● Опция «Режим доступен на вкладке «Посетители» (только режимов уровней 2-4 типа
«График доступа и рабочего времени» при установленном модуле «Расширенная поддержка
пропусков посетителей»)
- указывает, будет ли данный режим доступен на вкладке
«Посетители» для назначения в момент выдачи карты временного посетителя.
стр. 89 из 355
11.5. Дни режима.
Вкладка содержит список дней режима, регулярных и специальных, с их характеристиками.
Для режимов типа «График доступа и рабочего времени»: интервалы рабочего времени смены,
начала и окончания перерывов, списки интервалов доступа на вход и на выход.
Для режимов типа «График разблокировки дверей»: интервалы режимов работы ТД.
11.5.1. Дни режима типа «График доступа и рабочего времени».

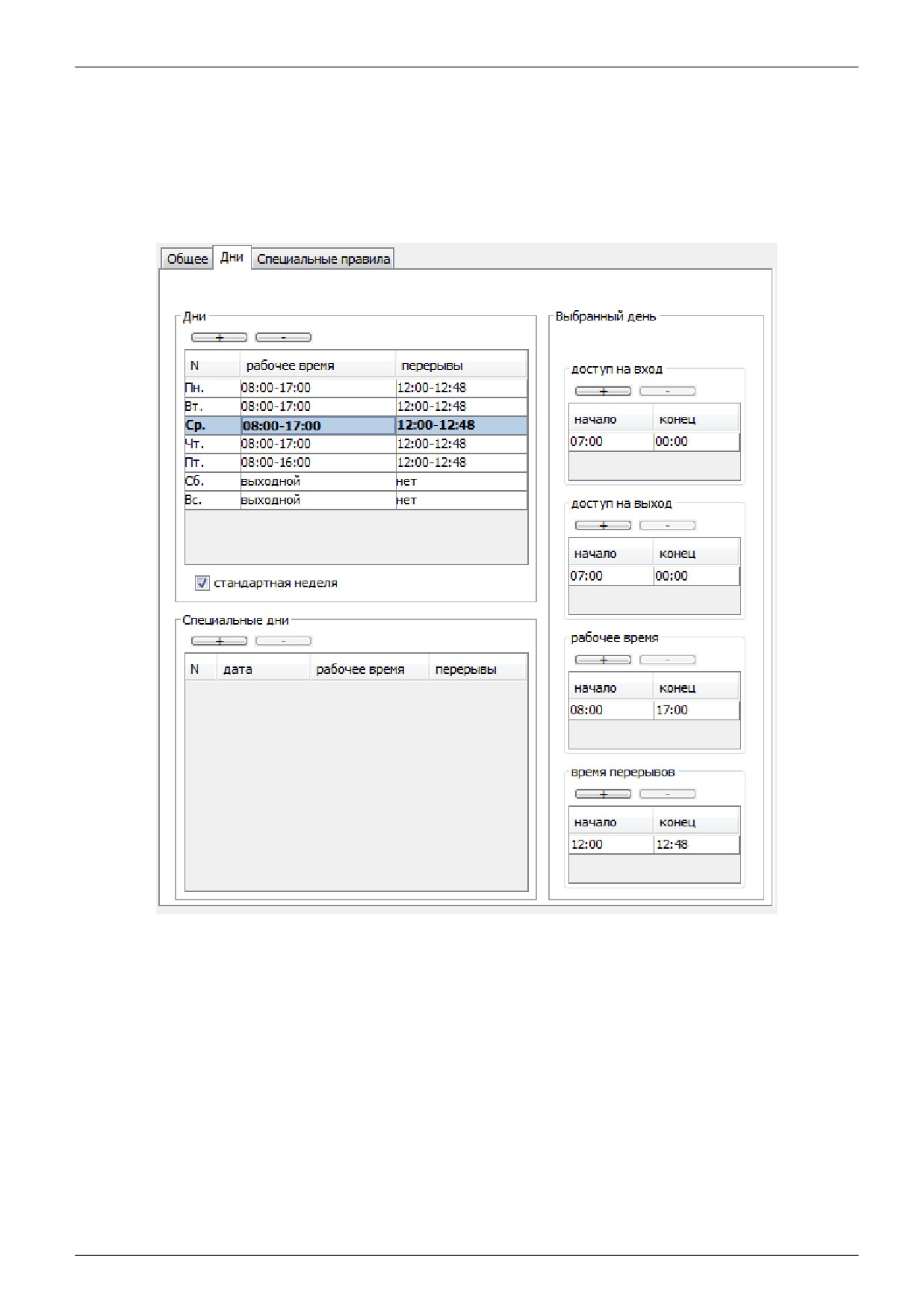

Рисунок 74. Вкладка «Дни» выбранного режима из группы «Основные», типа «График доступа и
рабочего времени».
На вкладке
«Дни» для режимов из уровней
2-4 появляется дополнительный параметр
«Переопределять рабочее время», при выборе которого на время действия данного режима
будут изменены не только параметры доступа, но и параметры рабочего времени.
стр. 90 из 355
В панели «Дни» отображаются регулярные дни режима в списке вида «Номер дня (день недели),
интервал рабочей смены, интервал обеденного перерыва».
Текущий день режима выделяется в списке полужирным начертанием.

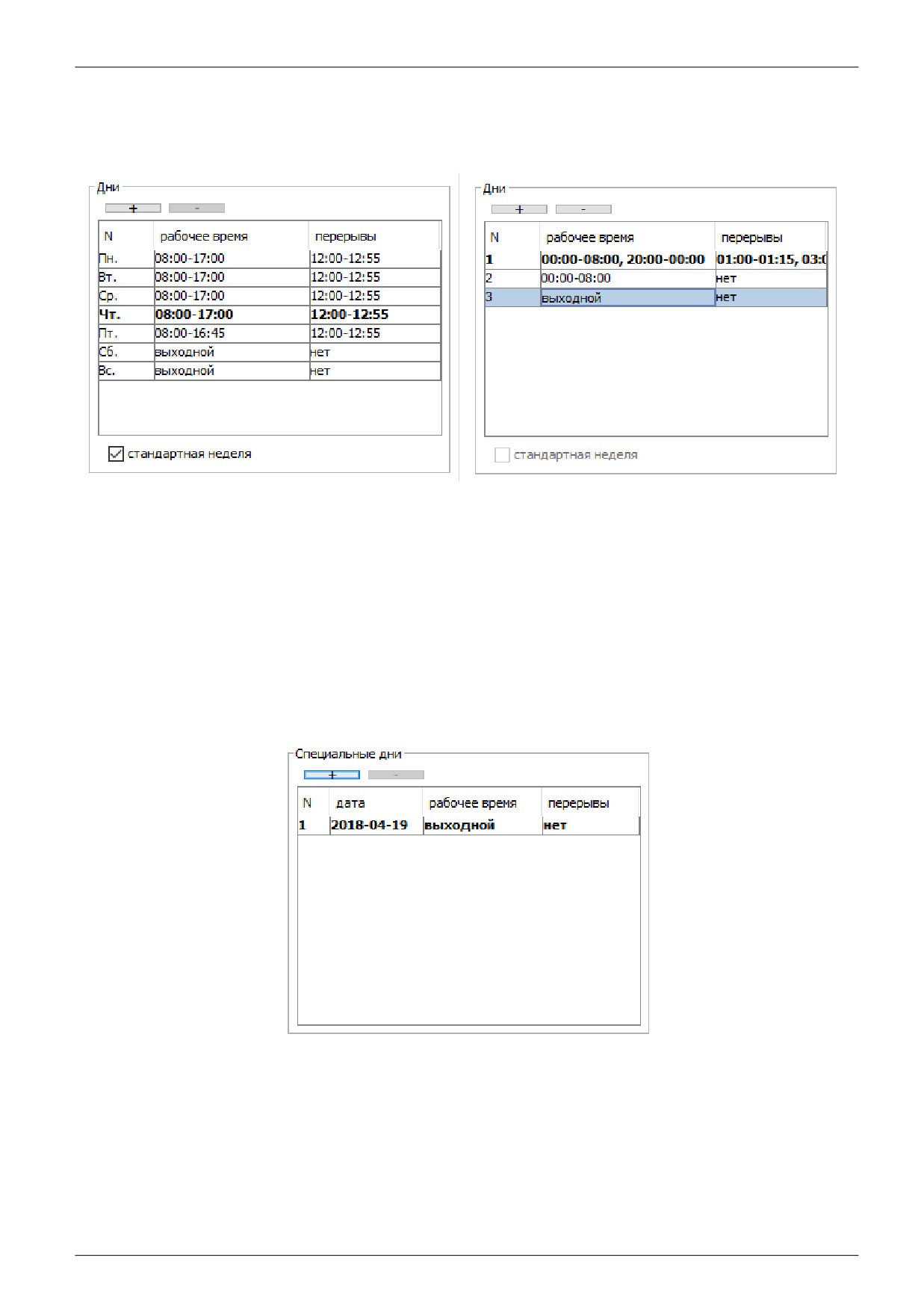

Рисунок 75. Примеры панели «Дни».
Для добавления нового дня в список нажмите кнопку «плюс». Для удаления дня выделите его в
списке и нажмите кнопку «минус».
По умолчанию добавленный день является выходным, в нём не заданы интервалы рабочего
графика и интервалы доступа. Таким образом доступ в этот день запрещён до введения
оператором разрешённых интервалов.
Если в список добавить количество дней, кратное семи, то становится доступной опция
«Стандартная неделя», включение которой изменяет отображение номера дня на день недели.
В панели «Специальные дни» отображаются специальные дни режима в списке вида «Номер
дня, дата, интервал рабочего дня, интервал обеденного перерыва».
Рисунок 76. Панель «Специальные дни».
Для добавления дня в список нажмите кнопку «плюс».
Для удаления дня - выделите его в списке и нажмите кнопку «минус».
По умолчанию новый день имеет текущую дату и является выходным, в нём не заданы
интервалы рабочего графика и интервалы доступа. Таким образом доступ в этот день запрещён
до введения оператором разрешённых интервалов.
стр. 91 из 355
Для выбранного дня доступны следующие параметры:

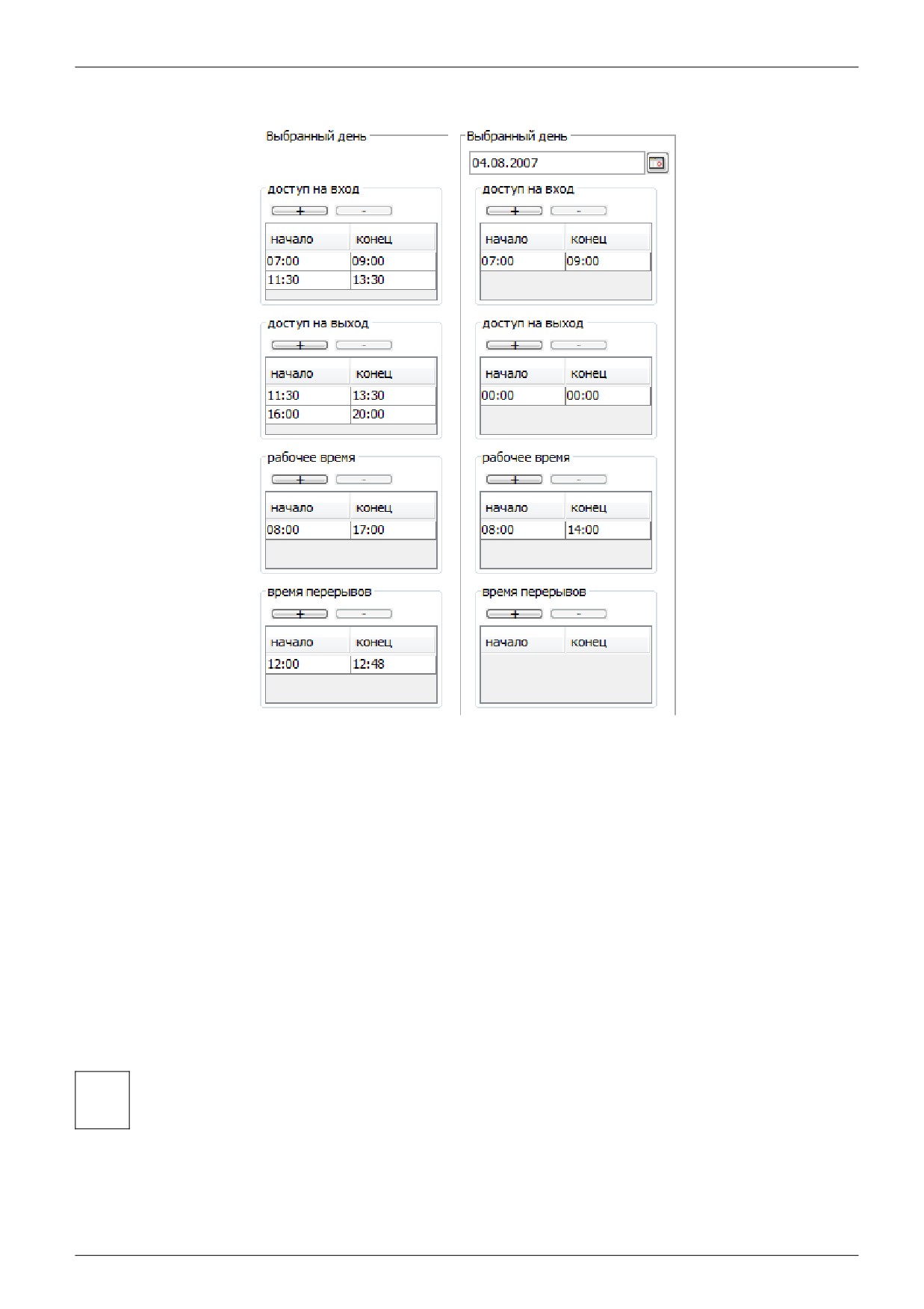

Рисунок 77. Варианты панели «Выбранный день».
● Дата дня (только для специального дня).
Поле с датой, которую можно изменять стрелками справа от неё или нажав на кнопку с
календариком.
●
«рабочее время» и «время перерывов»
●
«доступ «на вход» и «доступ «на выход»
В этих вкладках отображаются интервалы рабочего времени/перерывов и доступа соответсвенно
в виде «AA:BB XX:YY», где AA - час начала интервала, BB - минута начала интервала, XX - час
окончания интервала YY - минута окончания интервала.
Для добавления нового интервала нажмите кнопку «плюс» в данной вкладке. Новый интервал
имеет значения по умолчанию «00:00 00:00», что означает круглосуточный доступ.
Для удаления интервала выделите его в списке и нажмите кнопку «минус».
Если удалить все интервалы — доступ в выбранном направлении будет запрещён.
Для разрешения доступа необходимо задать интервалы доступа для каждого дня
i
режима в панели «Доступ» и на вход и на выход!
стр. 92 из 355
11.5.2. Дни режима типа «График разблокировки дверей».

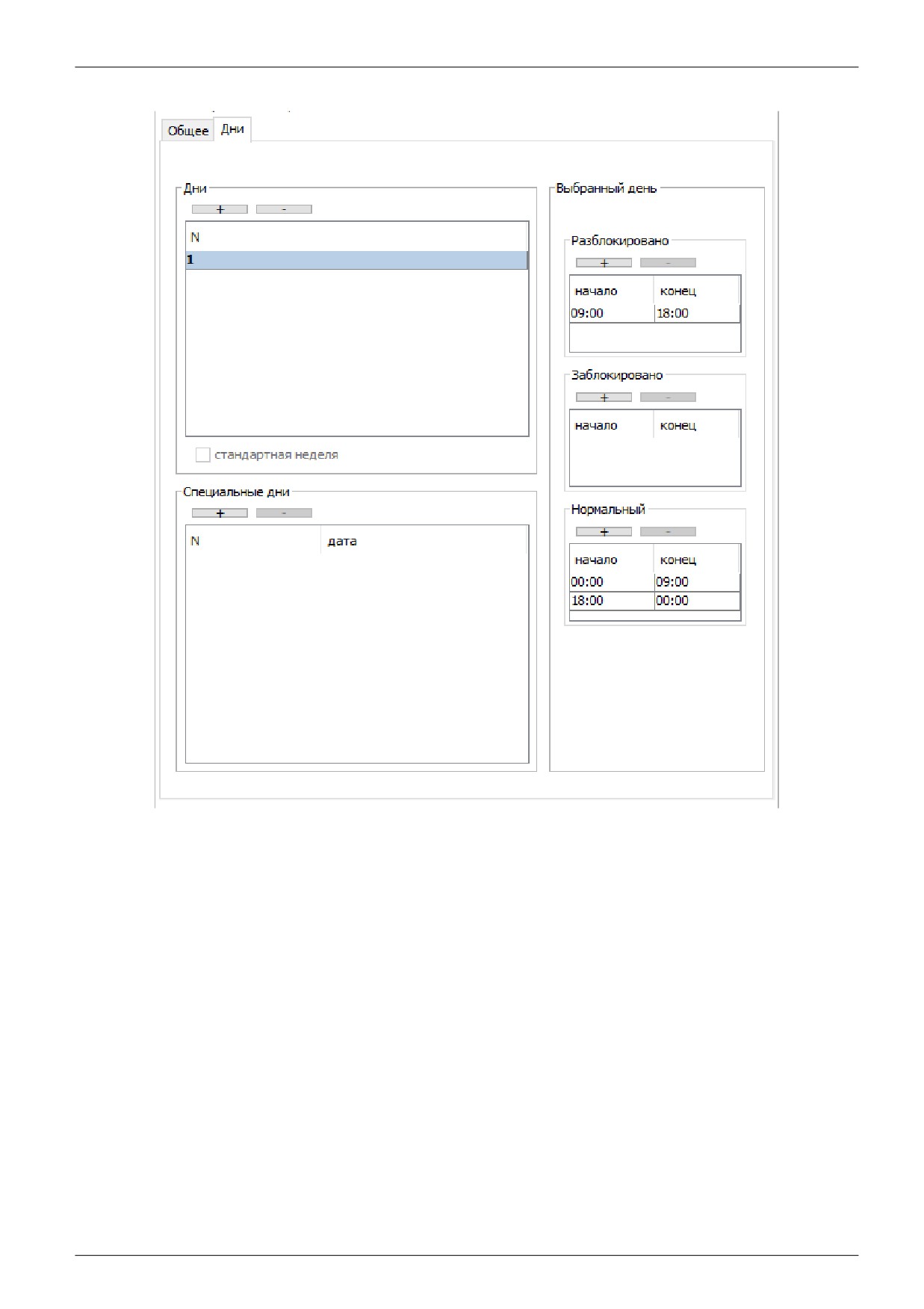

Рисунок 78. Вкладка «Дни» выбранного режима из группы «Основные», типа «График
разблокировки дверей».
В панели «Дни» отображаются регулярные дни режима в списке вида «Номер дня (день недели),
интервал рабочей смены, интервал обеденного перерыва».
В панели «Специальные дни» отображаются специальные дни режима в списке вида «Номер
дня, дата.
Текущий день режима выделяется в списке полужирным начертанием.
стр. 93 из 355

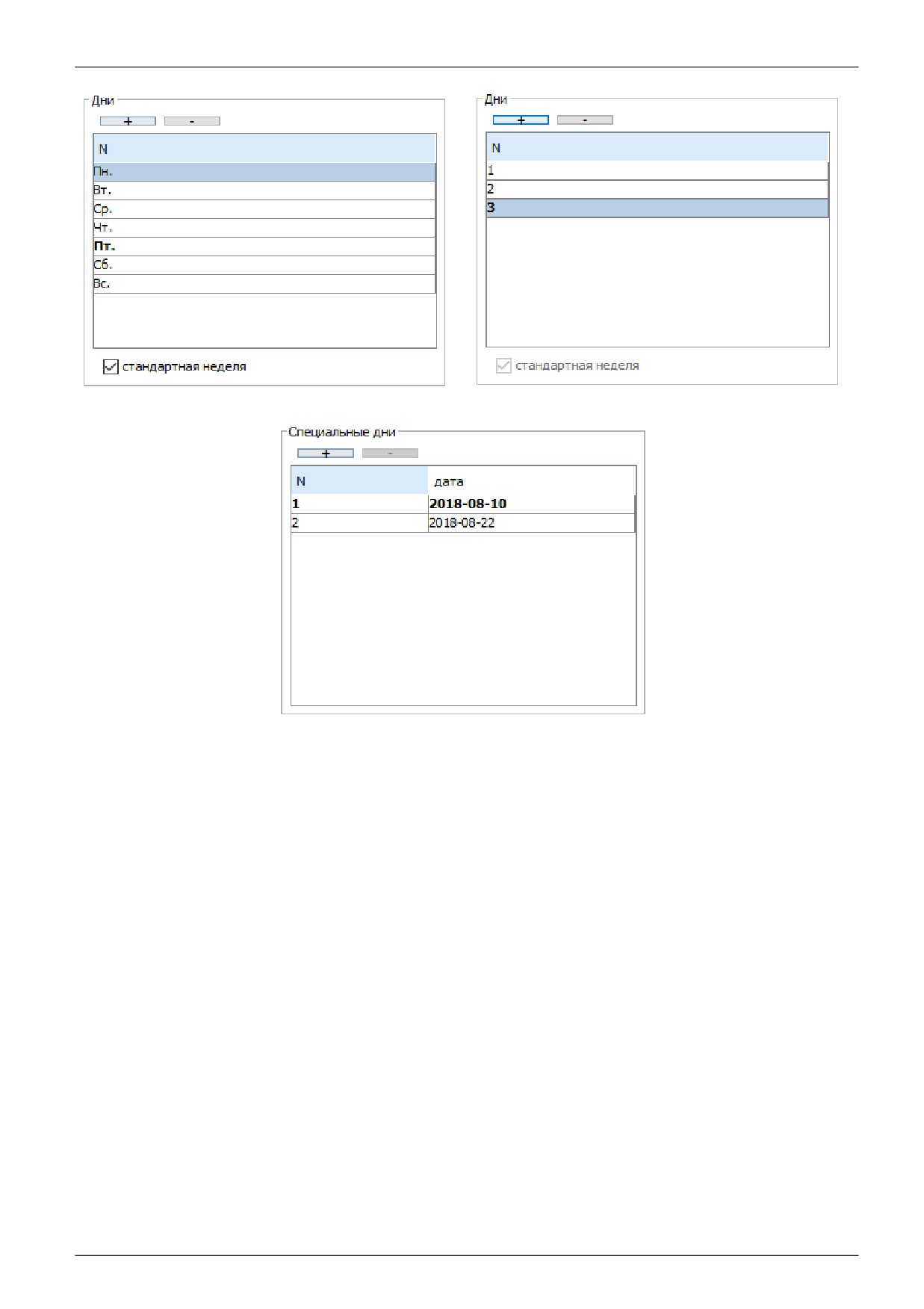

Рисунок 79. Примеры панели «Дни».
Рисунок 80. Панель «Специальные дни».
Для добавления нового дня в список нажмите кнопку «плюс». Для удаления дня выделите его в
списке и нажмите кнопку «минус».
По умолчанию добавленный день не содержит каких-либо правил о режиме работы ТД, и
соответственно, не имеет эффекта до момента указания пользователем явных временных
интервалов.
Если в список «Дни» добавить количество дней, кратное семи, то становится доступной опция
«Стандартная неделя», включение которой изменяет отображение номера дня на день недели.
стр. 94 из 355

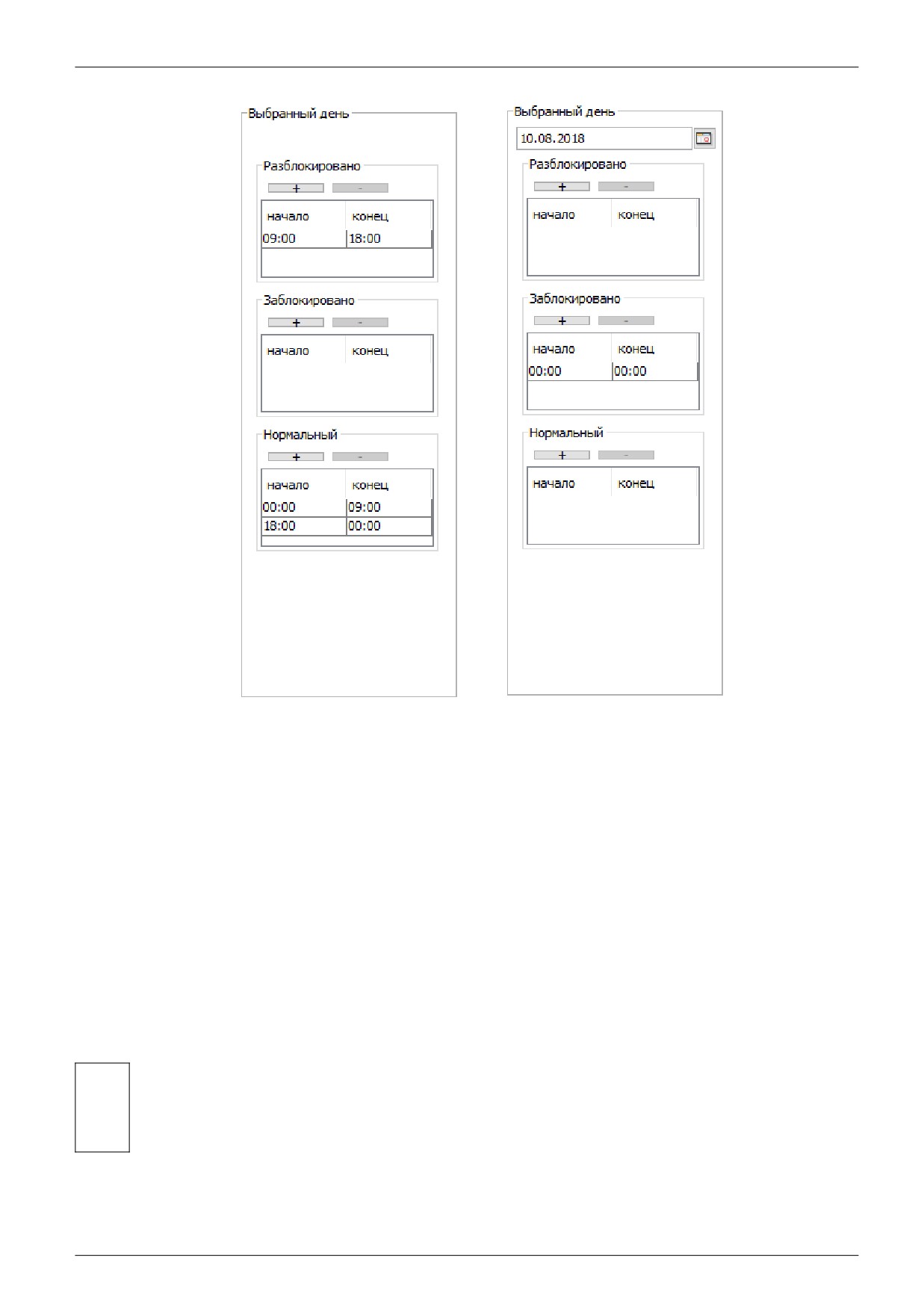

Рисунок 81. Варианты панели «Выбранный день».
Для выбранного дня доступны следующие параметры:
● Дата дня (только для специального дня).
● Разблокировано
● Заблокировано
● Нормальный
В этих полях отображаются интервалы режимов работы ТД в виде «AA:BB XX:YY», где AA - час
начала интервала, BB - минута начала интервала, XX - час окончания интервала YY - минута
окончания интервала.
Для добавления нового интервала нажмите кнопку «плюс» в данной вкладке. Новый интервал
имеет значения по умолчанию «00:00 00:00».
Для удаления интервала выделите его в списке и нажмите кнопку «минус».
Переключение режима на целевой на контроллере происходит при старте и при
пересечении границы заданного в режиме интервала. Если подействовать на
i
режим другим способом (командой с компьютера, например), он таким образом
переключится и будет оставаться новым до ближайшей границы интервала.
стр. 95 из 355
11.6. Специальные правила режима.
Доступна только для режимов типа «График доступа и рабочего времени».
Вкладка предназначена для задания дополнительных правил режима доступа.
11.6.1. Способ подсчёта рабочего времени.
Данная опция активна только при установленном модуле «Учёт рабочего времени».
Позволяет выбрать, по какому принципу будет учитываться рабочее время сотрудника при
построении отчётности о рабочем времени — на основании проходов через точки доступа,
отмеченные на вкладке
«Оборудование» как контрольные, либо по факту присутствия в
определённой зоне.
11.6.2. Доступ с санкции охраны.
При включении опции «Требовать санкции охраны на проход» доступ по этому режиму возможен
только при условии подтверждения считанного идентификатора нажатием кнопки на пульте
охраны, либо поднесением карточки охранника к контрольному считывателю. Подробно данный
режим описан в разделе «Вкладка «Наблюдение», санкционирование доступа охраной».
11.6.3. Доступ только вдвоём.
Данная функция предназначена для усиленного контроля доступа, когда некоторые сотрудники
могут проходить через заданные точки доступа только вдвоём.
При включении опции «Разрешать проход только вдвоём» доступ по этому режиму возможен
только при последовательном считывании двух идентификаторов.
После идентификации первого сотрудника (например, поднесением его карточки к считывателю)
контроллер переходит в режим ожидания идентификации следующего сотрудника. Процесс
ожидания обозначается кратковременным миганием индикации считывателя. Если в течение 10
секунд контроллером будет идентифицирован второй сотрудник (например, поднесением его
карточки к считывателю) — доступ будет разрешён, а после прохода зафиксированы факты
доступа обоих сотрудников.
11.6.4. Доступ с пин-кодом.
При включении опции «Дополнительно запрашивать PIN код» доступ возможен только при
поднесении карты и последующем вводе PIN кода. PIN-код создаётся для каждого сотрудника
автоматически и отображается в его параметрах на вкладке «Персонал».
Пин-код генерируется системой случайным образом, но при этом привязан к HASP ключу,
используемому для аппаратной защиты программы. Таким образом для каждого объекта пин-
код будет уникальным даже для одного и того же электронного ключа.
После поднесения карты начинается процесс ожидания ввода кода
(обозначается
кратковременным миганием индикации считывателя), если в течение 10 секунд будет введён
корректный код — доступ будет разрешён.
11.6.5. Доступ через картоприёмники и дополнительные считыватели.
К контроллеру
«Sigur» возможно подключение дополнительных считывателей для учёта
проходов в неурочное время или картоприёмников на вход и на выход. Опции «Разрешать
проход «на вход» через считыватель» и «Разрешать проход «на выход» через считыватель»
позволяют выбрать один из вариантов разрешения прохода на вход и выход соответственно:
♦ Любой.
♦ Только через дополнительный (сборник пропусков).
♦ Через основной, через дополнительный в неурочное время.
♦ Только через основной.
11.6.6. Изъятие карты при истечении срока её действия
При подключении к контроллеру Sigur единовременно основного считывателя и дополнительного
считывателя позволяет организовать схему доступа, при которой до момента истечения срока
действия карта сможет беспрепятственно проходить через точку доступа, но как только срок
действия карты истечёт попытки пройти через основной считыватель будут блокироваться
стр. 96 из 355
системой, и при предъявлении дополнительному считывателю будет инициироваться изъятие
карты.
11.6.7. Доступ в сопровождении.
Данная функция предназначена для усиленного контроля доступа, когда некоторые сотрудники
могут проходить через заданные точки доступа только в сопровождении определённых людей.
«Сопровождаемый» - сотрудник, не имеющий возможности доступа без сопровождающего.
«Сопровождающий» - сотрудник, имеющий право санкционировать доступ для сопровождаемого
им сотрудника.
Назначить группу сопровождающих можно нажав кнопку «изменить» рядом с соответствующим
полем.
При включении опции «Разрешить доступ только в сопровождении» доступ по этому режиму
возможен только при следующих условиях:
После идентификации сопровождаемого (например, поднесением его карточки к считывателю)
контроллер переходит в режим ожидания подтверждения доступа от сопровождающего. Процесс
ожидания обозначается кратковременным миганием индикации считывателя. Если в течение
следующих 10 секунд контроллером будет идентифицирован сопровождающий
(например,
поднесением его карточки к считывателю)
— доступ будет разрешён, а после прохода
зафиксирован факт доступа только сопровождаемого.
Дополнительно можно задать вероятность запроса идентификации сопровождающего. По
умолчанию
—
100%, для каждого сопровождаемого ожидается подтверждение
сопровождающим. (50% — подтверждение сопровождающего ожидается для каждого второго
сопровождаемого.)
11.6.8. Изменение режима точки доступа двойной идентификацией.
Данная опция позволяет изменить режим точки доступа
(ТД) двойной идентификацией,
например, поднесением карты к считывателю два раза подряд в течение трёх секунд.
ТД может находиться в одном из трёх состояний:
● Нормальный режим — работа с санкционированием доступа контроллером СКУД.
● Заблокированный режим - ТД закрывается, дальнейшие поднесения карт и нажатия кнопок
запроса доступа игнорируются.
● Разблокированный режим - ТД открывается и остаётся открытой до подачи команды смены
режима.
Можно выбрать несколько вариантов реакции контроллера на двойное поднесение карты:
● отключено(по умолчанию)
● нормальный режим ↔ разблокировано
● нормальный режим ↔ заблокировано
● разблокированный ↔ заблокированный
После выбора варианта реакции ТД будут менять своё состояние при двойном поднесении
карты пользователя, которому назначен этот режим. При повторном двойном поднесении карты
ТД изменит своё состояние на первоначальное.
Если ТД не находится в одном из заданных в настройках состояний — двойное поднесение
карты будет проигнорировано. Например, если ТД находится в разблокированном состоянии, а
настройки режима подразумевают переключение «нормальный режим ↔ заблокировано», то
двойное поднесение карты не изменит разблокированного состояния ТД.
11.6.9. Списание стоимости пункта меню при проходе.
Данная опция доступна при установленном модуле ПО «Платёжная система» и позволяет
организовать полностью автоматическую точку продажи. Включив опцию «При проходе «на
вход» списывать стоимость пункта меню» или «При проходе «на выход» списывать стоимость
пункта меню» можно выбрать пункт из существующих меню, стоимость которого будет
стр. 97 из 355
списываться с расчётного счёта объекта доступа при проходе в выбранном направлении.
Для работы по этому режиму точка доступа может быть оборудована только контроллером и
считывателем. Если при идентификации объекта доступа на его счету достаточно средств для
списания, операция будет проведена, в противном случае — списание не произойдёт. При
подключенной линии светозвуковой индикации считывателя, будет подан разрешающий или
запрещающий сигнал соответственно.
К точке доступа, работающей по этому режиму, может так же быть подключено исполнительное
устройство, например турникет. Для объекта доступа, не имеющего на счету достаточно средств
для оплаты установленной позиции, доступ будет запрещён.
11.6.10. Доступ по распознаванию гос. номера автомобиля
Данная опция позволяет задать правила использования распознанного гос. номера при принятии
решения о доступе.
У объекта доступа, подчиняющегося режиму с такой опцией, должны быть установлены
параметры «Гос. номер» (см. соответсвующий раздел) и «Пропуск». Объектом доступа может
быть автотранспорт, сотрудник, посетитель.
Может быть установлено одно из следующих правил:
● Не разрешать доступ по гос. номеру.
Доступ может быть предоставлен только по факту предъявления основного идентификационного
признака.
● Разрешать доступ по гос. номеру
Доступ может быть предоставлен как по факту предъявления основного идентификационного
признака, так и по факту распознавания гос. номера автомобиля.
● Разрешать доступ в режиме гос. номер + карта
Для предоставления доступа требуется и факт успешного распознавания гос. номера
автомобиля, и факт предъявления основного идентификационного признака (например, карты).
При поднесении к считывателю карты, подчиняющейся этому режиму, будет произведена
проверка получения распознанного гос. номера от видеосистемы за предыдущие 60 секунд. Если
в течение этого времени был зарегистрирован гос. номер, соответствующий этому
идентификатору, доступ будет разрешён.
11.6.11. Тестирование на алкоголь
Данная опция позволяет задать правила тестирования на алкоголь. Используется при
подключенных в качестве дополнительных считывателей алкотестерах Динго или «Алкорамке».

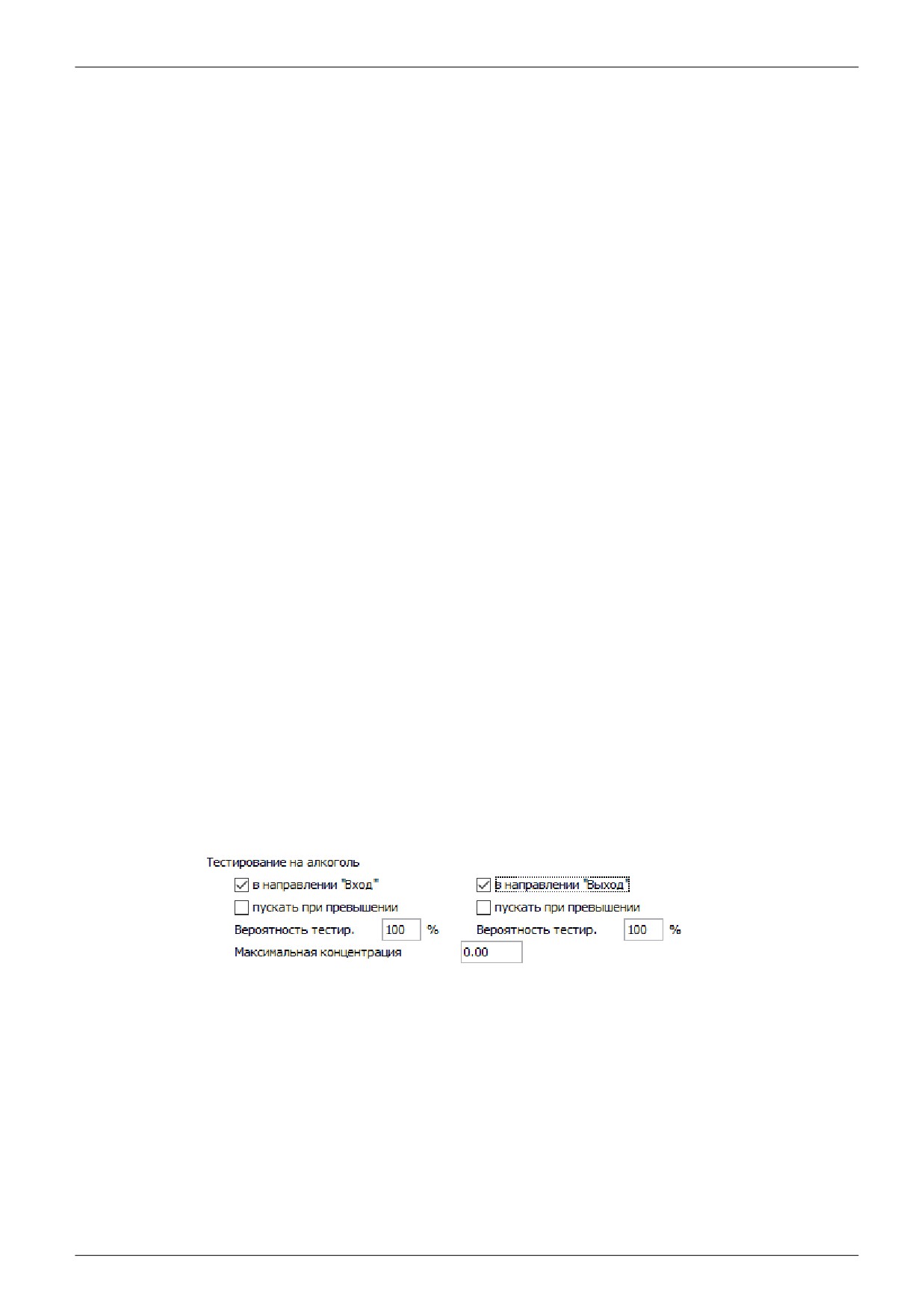

Рисунок 82. Задание правил тестирования на алкоголь.
Опции «В направлении «Вход» и «В направлении «Выход» позволяют установить, в каком из
направлений будет производиться тестирование после идентификации объекта доступа. При
выборе одной из опций для редактирования станут доступны следующие параметры:
●
«Пускать при превышении»
- если установлена, результат алкотестирования будет
зарегистрирован, но никак не повлияет на принятие решения о доступе.
●
«Вероятность тестир.» - задаётся в процентах. Устанавливает, с какой вероятностью
будет производиться алкотестирование для объектов доступа, подчиняющихся такому
режиму. Так, вероятность 100% означает, что тестирование будет производиться всегда,
50% - для каждого второго.
стр. 98 из 355
●
«Максимальная концентрация» - задаётся в промилле. Определяет пороговое значение
допустимой концентрации алкоголя. Если опция «пускать при превышении» отключена, то
в случае, когда результат анализа выше установленного значения, доступ для данного
объекта будет запрещён и в явном виде указана причина запрета доступа
-
«Недопустимое превышение».
стр. 99 из 355
11.6.12. Условие применимости режима
Данная опция позволяет задать правило, при выполнении которого режим, в рамках которого оно
указывается, будет активироваться только при удовлетворении данного правила. Условие
настраивается по нажатию на кнопку «...» в пункте «Условие применения:». Данная функция
позволяет более гибко настроить права доступа и графики рабочего времени для групп
сотрудников, к примеру можно создать режим, который будет автоматически применяться к
объекту доступа, если его должность имеет определённое значение.
Возможные условия:
● Содержит — режим будет активен, когда левое поле содержит правое.
● Не содержит — режим будет активен, когда левое поле не содержит правое.
● Равно — режим будет активен, когда левое поле точно совпадает с правым.
● Не равно — режим будет активен, когда левое поле отлично от правого.
● Пусто — режим будет активен, если указанная строка (переменная, набор переменных)
является пустой.
● Не пусто — режим будет активен, если указанная строка (переменная, набор переменных)
не является пустой.
● Меньше — режим будет активен, если значение левого поля будет меньше значения правого
(для строк идёт проверка по алфавитному порядку, к примеру «A» < «B»).
● Меньше либо равно — режим будет активен, если значение левого поля будет меньше либо
равно значению правого.
● Больше — режим будет активен, если значение левого поля будет больше значения правого.
● Больше либо равно — режим будет активен, если значение левого поля будет больше либо
равно значению правого.
Поля условия могут быть заполнены как произвольными значениями, введёнными с клавиатуры,
так и переменными, которые доступны при нажатии кнопки рядом с полем ввода. Двойное
нажатие на выбранной переменной автоматически добавляет её в поле ввода.
Доступные переменные:
●
%CURRENTDATE%
Текущая дата
●
%GUESTDOCNUM% Посетитель: Номер документа
●
%GUESTDOCSER%
Посетитель: Серия документа
●
%GUESTLP%
Посетитель: Гос. номер автомобиля
●
%OBJBADGEA%
Шаблон пропуска объекта доступа - сторона A
●
%OBJBADGEB%
Шаблон пропуска объекта доступа - сторона B
●
%OBJCOMMENT%
Примечание к объекту доступа
●
%OBJDEP%
Отдел, в котором находится объект доступа
●
%OBJDEP2%
Родительский отдел отдела OBJDEP
●
%OBJDEP3%
Родительский отдел отдела OBJDEP2
●
%OBJDEP4%
Родительский отдел отдела OBJDEP3
●
%OBJDEP5%
Родительский отдел отдела OBJDEP4
●
%OBJDEPCOMMENT% Примечание к отделу, в котором находится объект доступа
●
%OBJEXPTIME%
Срок действия пропуска объекта доступа
●
%OBJID%
Внутренний идентификатор объекта доступа
●
%OBJKEY%
Номер пропуска объекта доступа
стр. 100 из 355
●
%OBJMODEL%
Модель автомобиля
●
%OBJNAME%
Название объекта доступа
●
%OBJNAME1%
Фамилия объекта доступа
●
%OBJNAME2%
Имя объекта доступа
●
%OBJNAME3%
Отчество объекта доступа
●
%OBJPOS%
Должность объекта доступа
●
%OBJTABNUM%
Табельный номер объекта доступа
●
%SIDEPARAM1%, %SIDEPARAM2% и т. д. — Пользовательские дополнительные параметры.
стр. 101 из 355
11.7. Примеры готовых режимов.

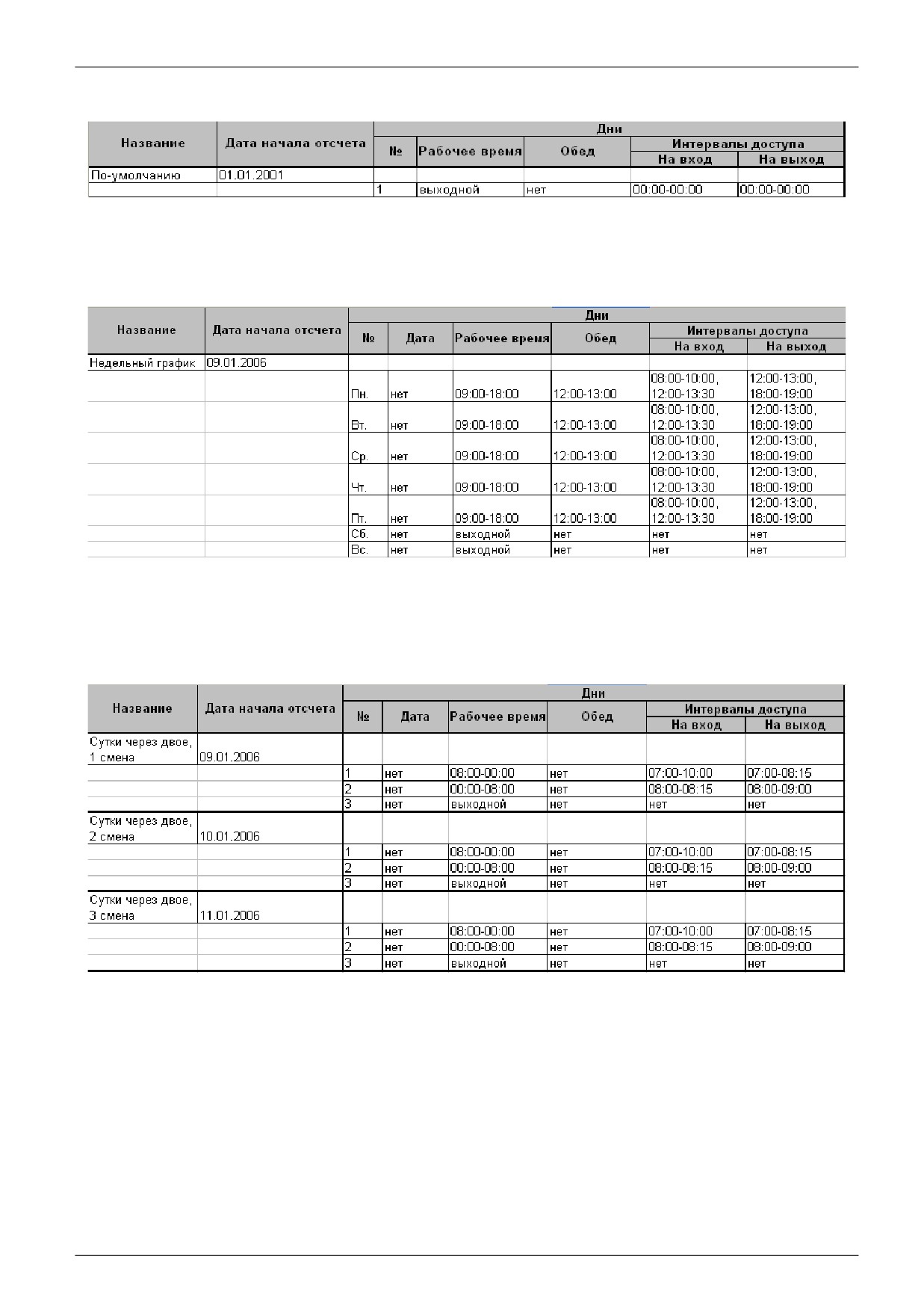

Рисунок 83. Пример свободного режима доступа.
Свободный круглосуточный доступ, без ограничения допуска и без учёта рабочего времени.
Сразу после установки системы, например, так настроен специальный режим «По умолчанию».
Рисунок 84. Пример режима с недельным графиком и ограничением доступа.
Понедельник-пятница рабочее время с 09:00 до 18:00, перерыв с 12:00 до 13:00. Суббота,
воскресенье - выходные дни. Доступ в рабочие дни ограничен по времени, доступ в выходные
запрещён.
Рисунок 85. Пример графика «Сутки через двое» с ограничением доступа.
Трёхсменный режим. Каждая смена режима работает с 8:00 до 8:00.
Для работы трёх смен в системе заданы три режима, в каждом режиме по три дня, дата начала
отсчёта второго и третьего режимов смещены, соответственно, на один и два дня относительно
даты начала отсчёта первого. В результате получаем описание всех календарных дней, т.е. по
окончании первой рабочей смены начинается рабочее время второй, по окончании второй
начинается рабочее время третьей и так непрерывно для всех дней.
стр. 102 из 355
содержание .. 4 5 6 7 ..
