Система контроля и управления доступом «Sigur». Руководство - часть 2

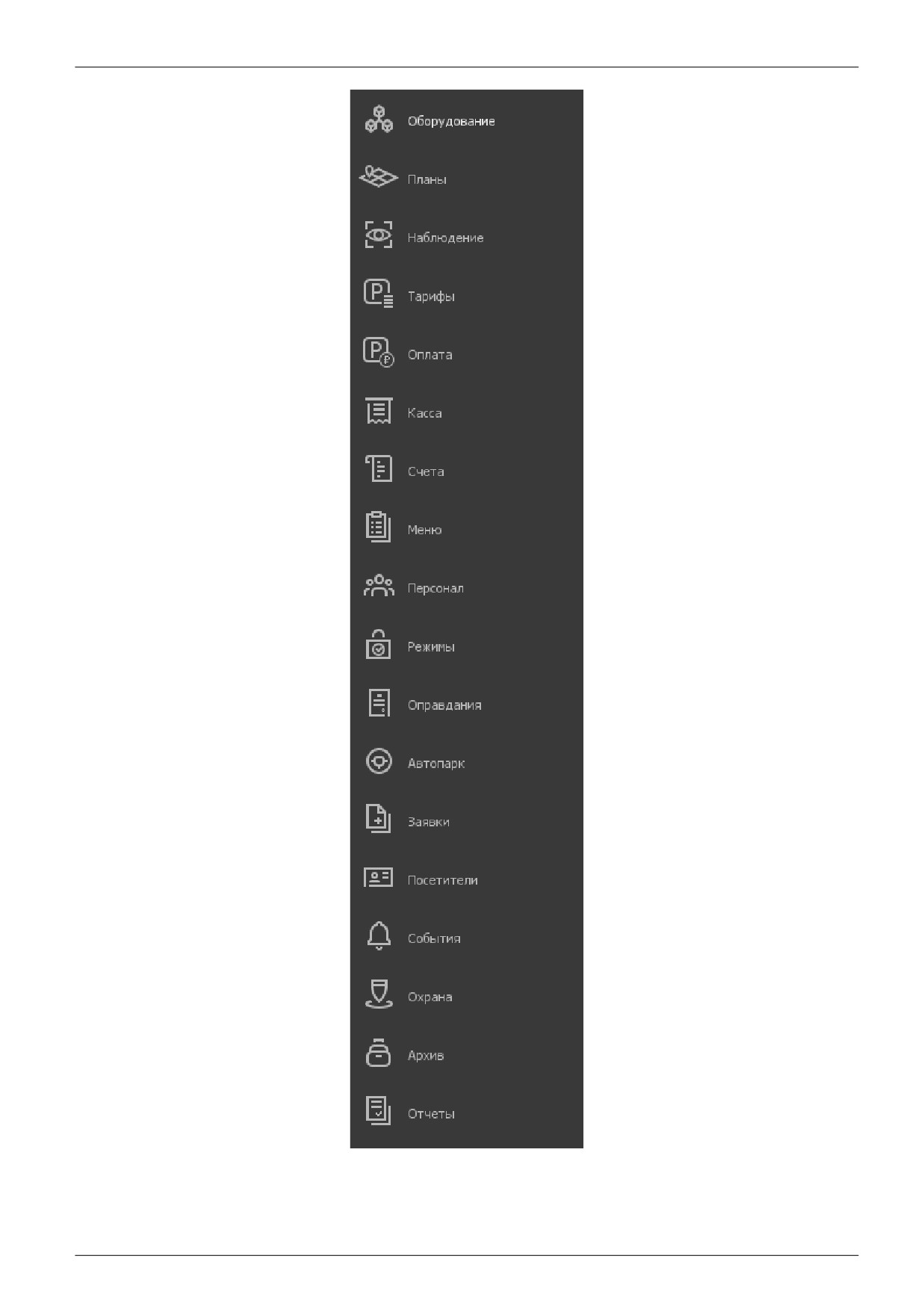

Рисунок 4. Обозначения и названия всех вкладок Главного окна программы.

стр. 18 из 355

6.

Лицензирование функционала ПО.

Программное обеспечение Sigur имеет модульную архитектуру. Каждый из функциональных

модулей ПО подлежит обязательному лицензированию, все закреплённые за лицензией модули

интегрируются в единый программный интерфейс. При необходимости функционал системы

может быть расширен путём добавления модулей к уже установленной лицензии.

Лицензия может быть закреплена за физическим носителем (HASP-ключ), либо привязываться к

конфигурации серверного ПК.

Если сервер Sigur не может обнаружить на данной машине носитель лицензии в том или ином

виде, то для работы будет доступен только базовый функционал и управление только одной

точкой доступа («Бесплатная лицензия»).

Ниже перечислены модули ПО Sigur:

● Базовый

● Учёт рабочего времени

● Выгрузка табеля в 1С:Предприятие

● Графическое оформление пропусков

● Расширенная поддержка пропусков посетителей

● Распознавание документов

● Реакция на события

● Платёжная система

● Платный доступ

● Синхронизация данных

● Автопарк

Так же лицензируются:

● Каналы ip-камер для работы встроенной функции распознавания лиц

(режим

верификации, режим идентификации)

● Подключенные мобильные NFC-терминалы Sigur в Offline режиме

● Подключенные беспроводные замки интегрированных систем (Assa Abloy / Simons Voss /

Salto / OSS)

● Устройства Anviz в качестве точки сбора отметок о приходе/уходе (без управления

исполнительными устройствами)

● Ключницы KeyGuard (лицензирование идёт по необходимому количеству ключей).

В случае обнаружения нарушений в установленной лицензии, в нижней части окна «Программы

управления» будет выведено соответствующее сообщение. По клику на область сообщения

откроется окно с более подробной информацией о том, что именно нарушено.

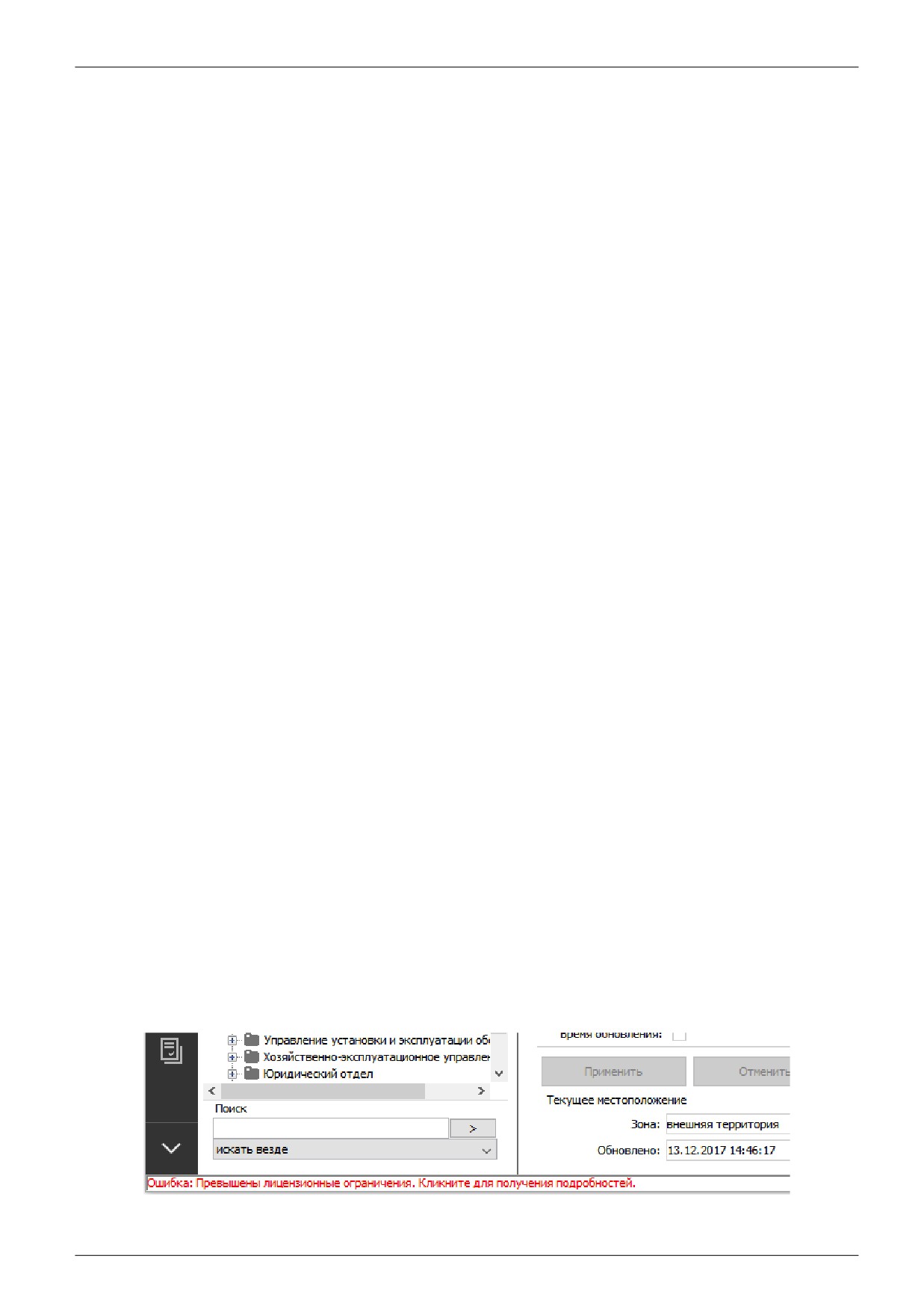

Рисунок 5. Сообщение о нарушении установленной лицензии.

стр. 19 из 355

6.1.

Просмотр деталей о текущей лицензии.

Для просмотра типа и номера лицензии, установленных и активированных модулей, а так же

добавления в систему новых модулей программного обеспечения нужно войти в меню «Файл» -

«Управление модулями», при этом откроется окно «Управление лицензией».

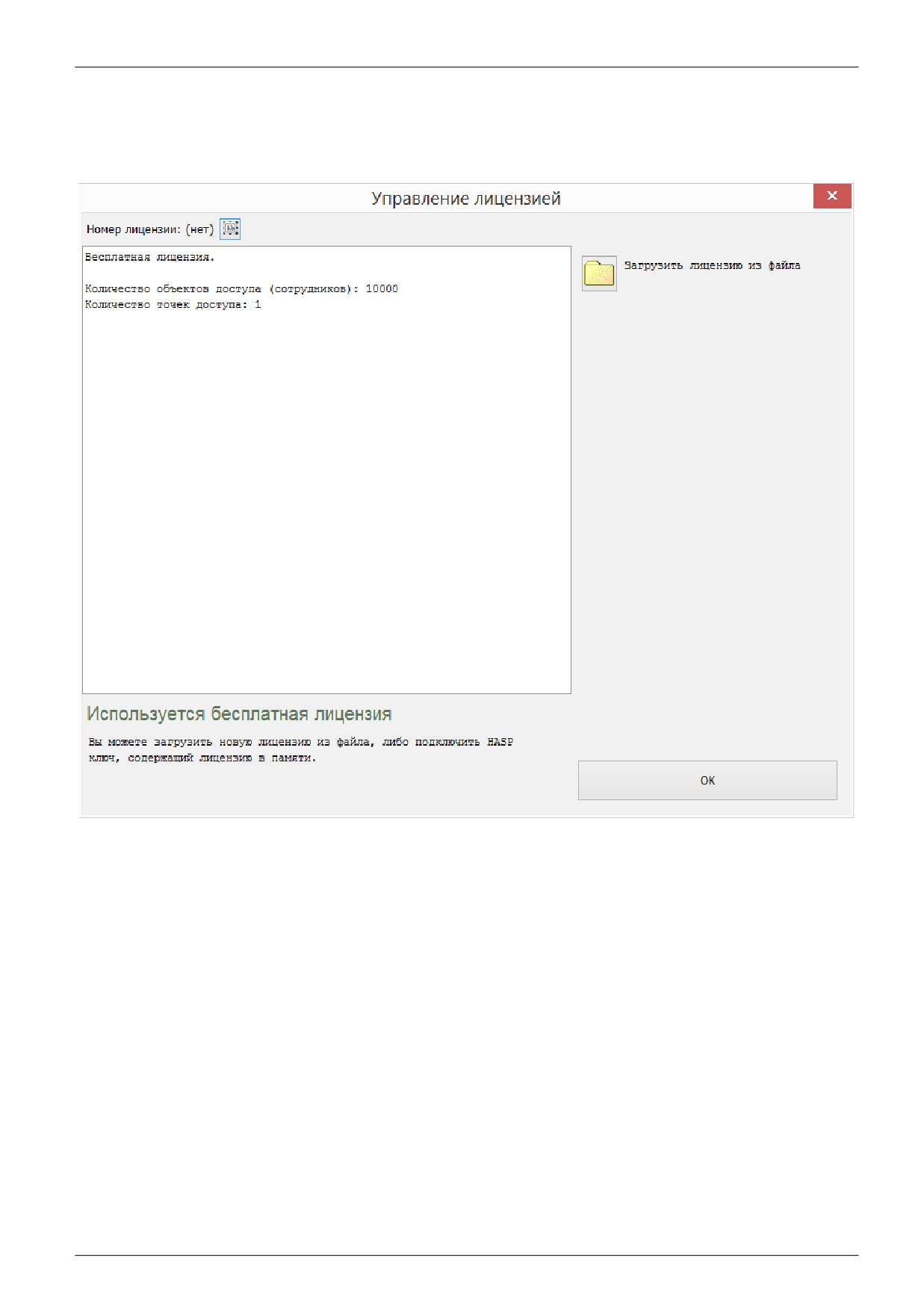

Рисунок 6. Окно «Управление лицензией» при установке ПО.

В основной области окна отображается информация о лицензии: её тип, подробности по

доступному функционалу и статус. О типах лицензии и возможных статусах написано далее.

6.2.

Варианты лицензии.

Есть всего 4 варианта закрепления лицензии за сервером:

1. Программная лицензия. Производителем системы предоставляется служебный файл с

подробностями по доступному функционалу. Данный файл должен быть загружен в

систему. Программная лицензия привязывается к конфигурации компьютера-сервера.

2. Хранение лицензии в памяти HASP-ключа. Производителем системы предоставляется

физический ключ, подключаемый по USB к компьютеру-серверу.

3. Программная лицензия, привязанная к HASP-ключу. Необходимо подключить к серверу по

USB HASP-ключ, а так же провести загрузку служебного файла, предоставляемого

производителем системы и содержащим подробности по доступному функционалу.

Каждая лицензия, вне зависимости от способа предоставления, обладает уникальным номером.

В случае возникновения вопросов, связанных с лицензией, по данному номеру пользователь

может получить комментарии от службы технической поддержки производителя системы.

стр. 20 из 355

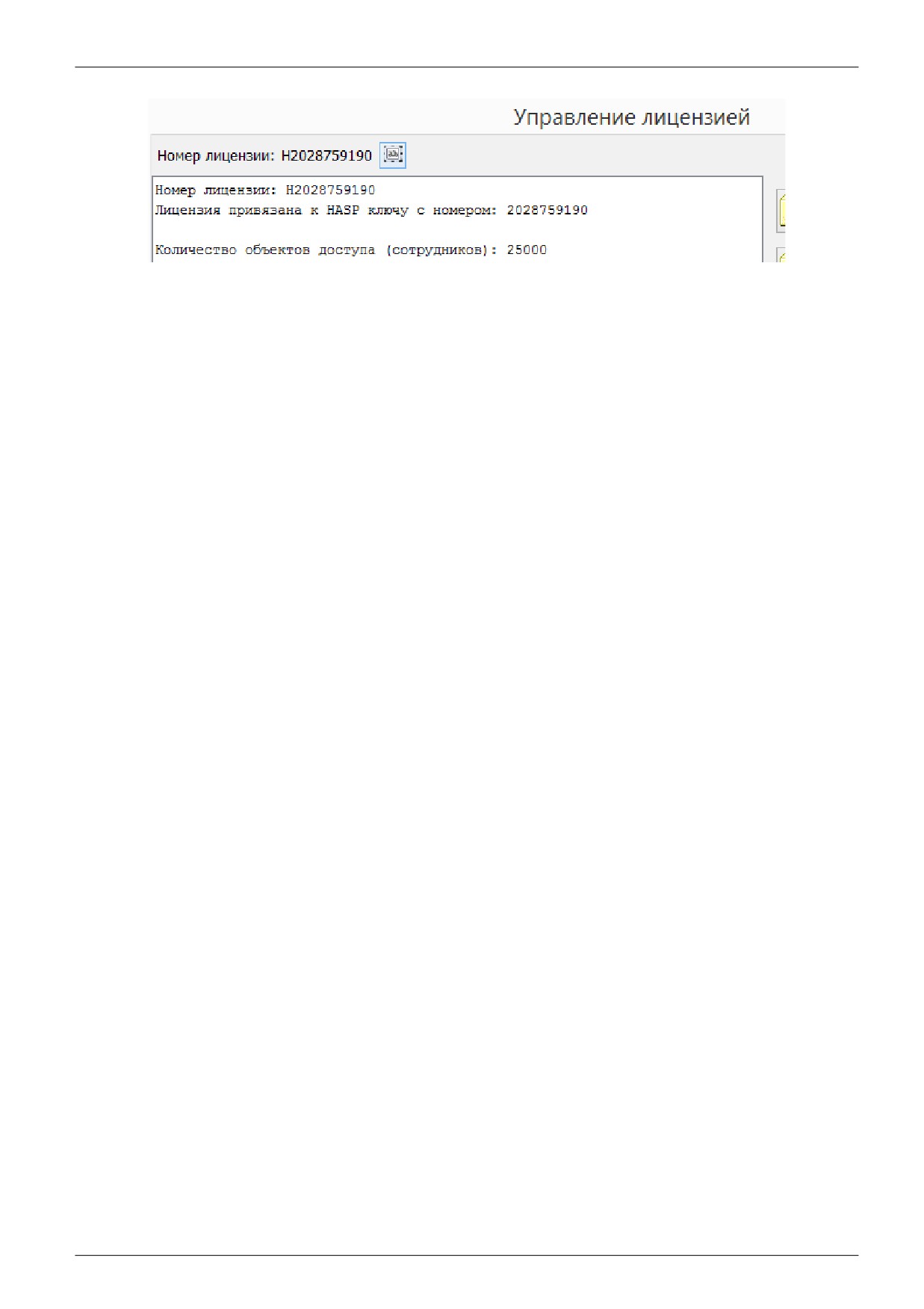

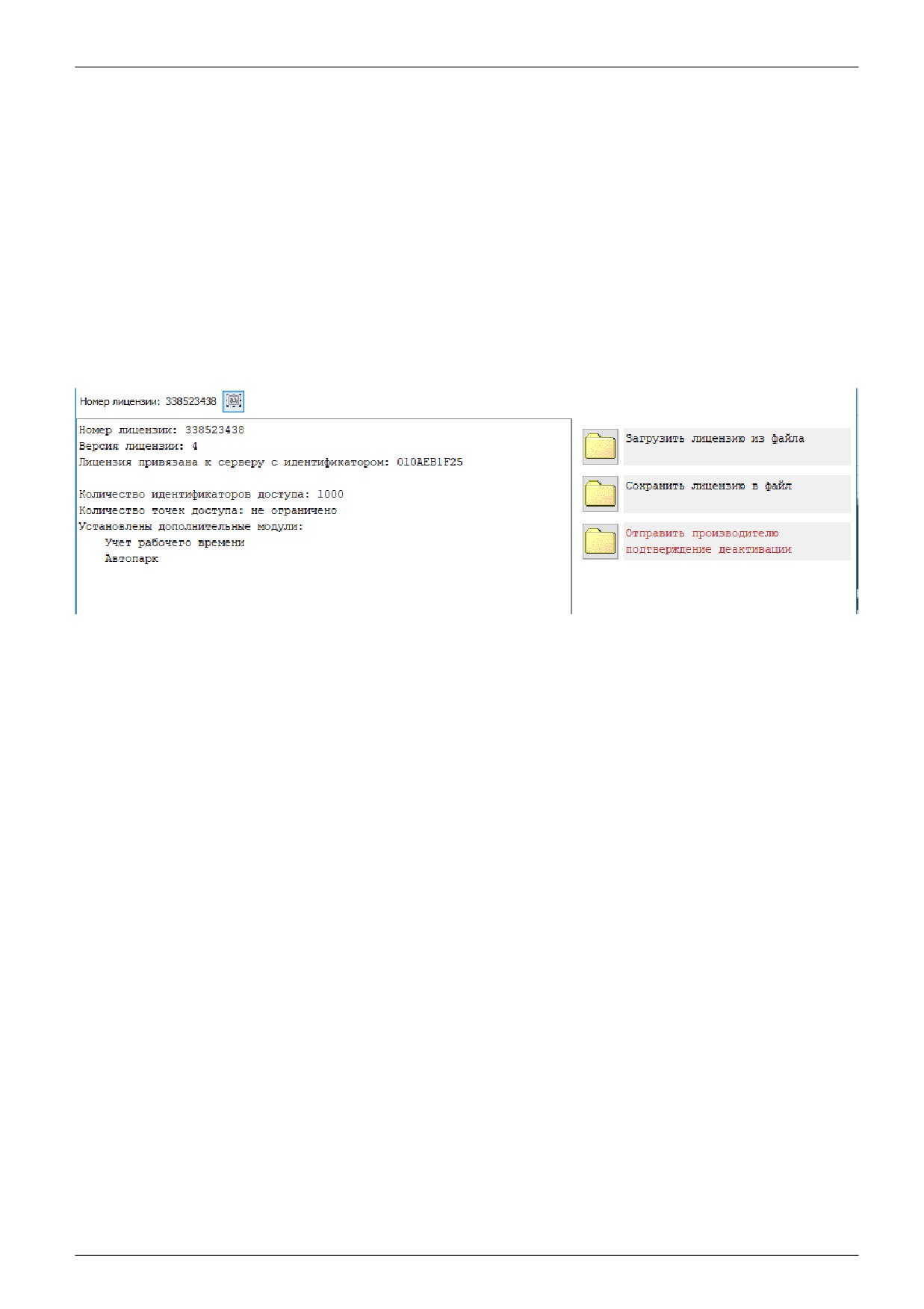

Рисунок 7. Область окна управления лицензией с номером лицензии.

В случае, когда ни один из способов хранения лицензии не использован, сервер автоматически

переходит в следующий режим работы:

4.

«Бесплатная лицензия». Тип лицензии с ограниченным функционалом, который будет

использоваться в случае отсутствия на сервере расширенной лицензии, например —

именно этот типа лицензии будет отображён после первой установки программного

обеспечения.

6.3.

Возможные действия по управлению лицензиями.

•

Загрузить лицензию из файла.

Доступно всегда. После нажатия данной кнопки будет отображаться диалог выбора файла

лицензии (файл расширения .lic) с компьютера.

•

Добавить модуль.

Доступно при использовании лицензии, завязанной на HASP-ключ. Позволяет добавить модуль

на используемый HASP. Необходимо ввести серийный номер и ключ активации модуля,

предоставляемые производителем системы.

•

Сохранить лицензию в файл.

Доступно для лицензий, имеющих файловую версию. После нажатия кнопки будет отображён

диалог выбора пути для сохранения файла текущей лицензии.

•

Удалить текущую лицензию.

Доступно для лицензий, имеющих файловую версию. После нажатия кнопки из системы будут

удалены все сведения о лицензии, получаемые при загрузке служебных файлов,

предоставляемых производителем системы.

•

Активировать лицензию.

Доступно только для программных лицензий. После нажатия кнопки будет осуществлён переход

к диалогу активации. Подробнее о процессе активации читайте в соответствующем пункте.

•

Отправить производителю подтверждение деактивации.

Доступно только для программных лицензий. После нажатия кнопки будет осуществлён переход

к диалогу деактивации. Подробнее о процессе деактивации читайте в соответствующем пункте.

•

6.3.1.

Возможные сообщения при управлении лицензией:

●

«Лицензия успешно загружена».

●

«Выбранный файл лицензии некорректен и не был загружен». Означает, что был

загружен иной файл, либо файл загружаемой лицензии был изменен, возможно,

сторонним приложением.

●

«Выбранный файл лицензии устарел и не был загружен». Означает, что загружаемая

стр. 21 из 355

лицензия уже имеет более новую версию и была предпринята попытка загрузить её

старый вариант.

●

«Выбранный файл лицензии не был загружен, т.к. не удалось перезаписать файл

лицензии на сервере.». Ошибка записи файла licence.cfg на сервере. Например, данный

файл может быть занят другим приложением.

●

«Выбранный файл лицензии не был загружен, т.к. произошла неизвестная ошибка. Код:

N». Ошибка загрузка лицензии. Обратитесь в техническую поддержку.

6.4.

Возможные статусы лицензий.

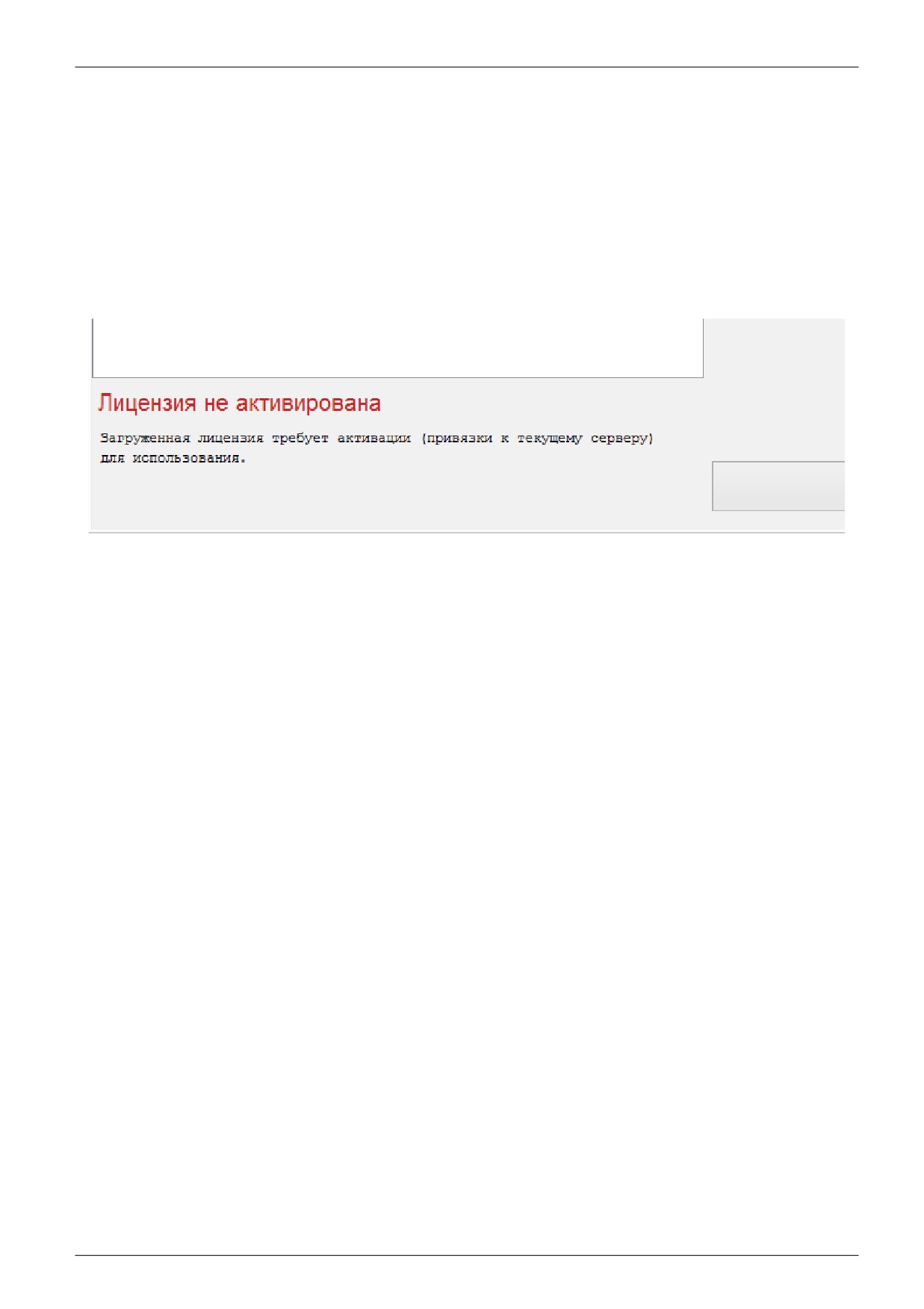

Рисунок 8. Часть окна управления лицензиями с отображением статуса лицензии.

•

«Используется бесплатная лицензия». Работа ПО Sigur производится в ограниченном

режиме. При наличии загрузите файл с лицензией или подключите физический HASP-

ключ для доступа к расширенному функционалу.

•

«Используется лицензия из памяти HASP ключа». В системе используется лицензия,

закреплённая за физическим HASP-ключом, подключенным по USB к серверу.

•

«Лицензия не активирована». Только что была загружена новая версия программной

лицензии. Требуется произвести её активацию для привязки к выбранному серверу

системы.

•

«Лицензия активирована». В системе используется

успешно активированная

программная лицензия.

•

«Лицензия привязана к другому серверу». Была произведена загрузка файла лицензии,

активированной на другом сервере СКУД. При необходимости запросите перенос

лицензии на новый сервер.

•

«Лицензия деактивирована». В системе установлена деактивированная лицензия,

доступный функционал ограничен.

стр. 22 из 355

6.5.

Активация лицензии

Данный раздел актуален только для пользователей, обладающих программной версией

лицензии.

Если это первая загрузка лицензии, то далее необходимо активировать лицензию нажав кнопку

«Активировать лицензию». Появится диалог активации лицензии.

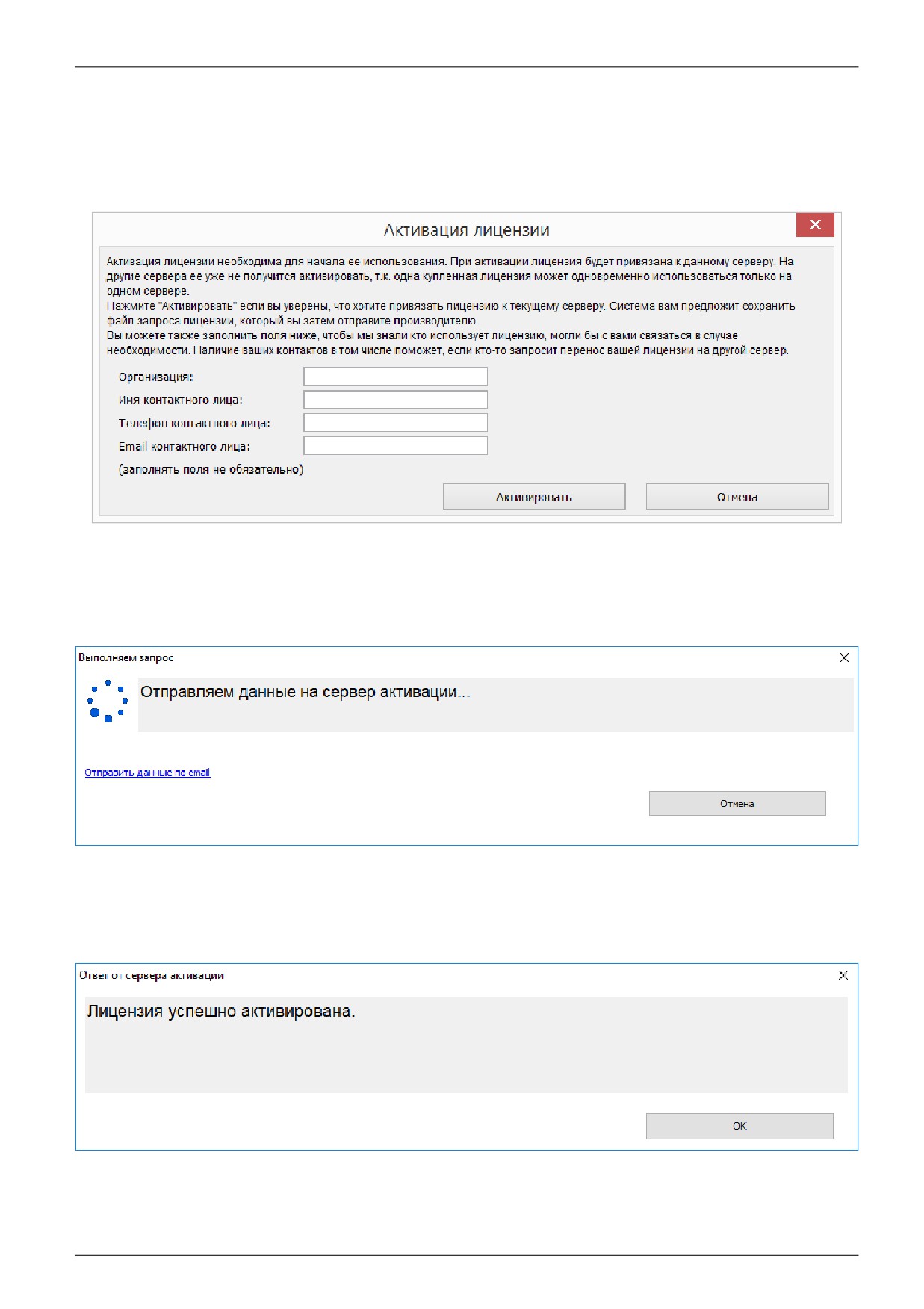

Рисунок 9. Окно «Активация лицензии».

После нажатия кнопки «Активировать» появится окно с запросом подтверждения активации

лицензии и привязки её к текущему серверу. В случае согласия будет предпринята попытка

подключиться к серверу активации лицензий (требуется выход в Интернет).

Рисунок 10. Соединение с сервером активации лицензий Sigur.

В случае успешного соединения с сервером активаций лицензий будет выведено

информационное окно с сообщением о результате выполненной операции.

Рисунок 11. Окно успешной онлайн активации лицензии.

стр. 23 из 355

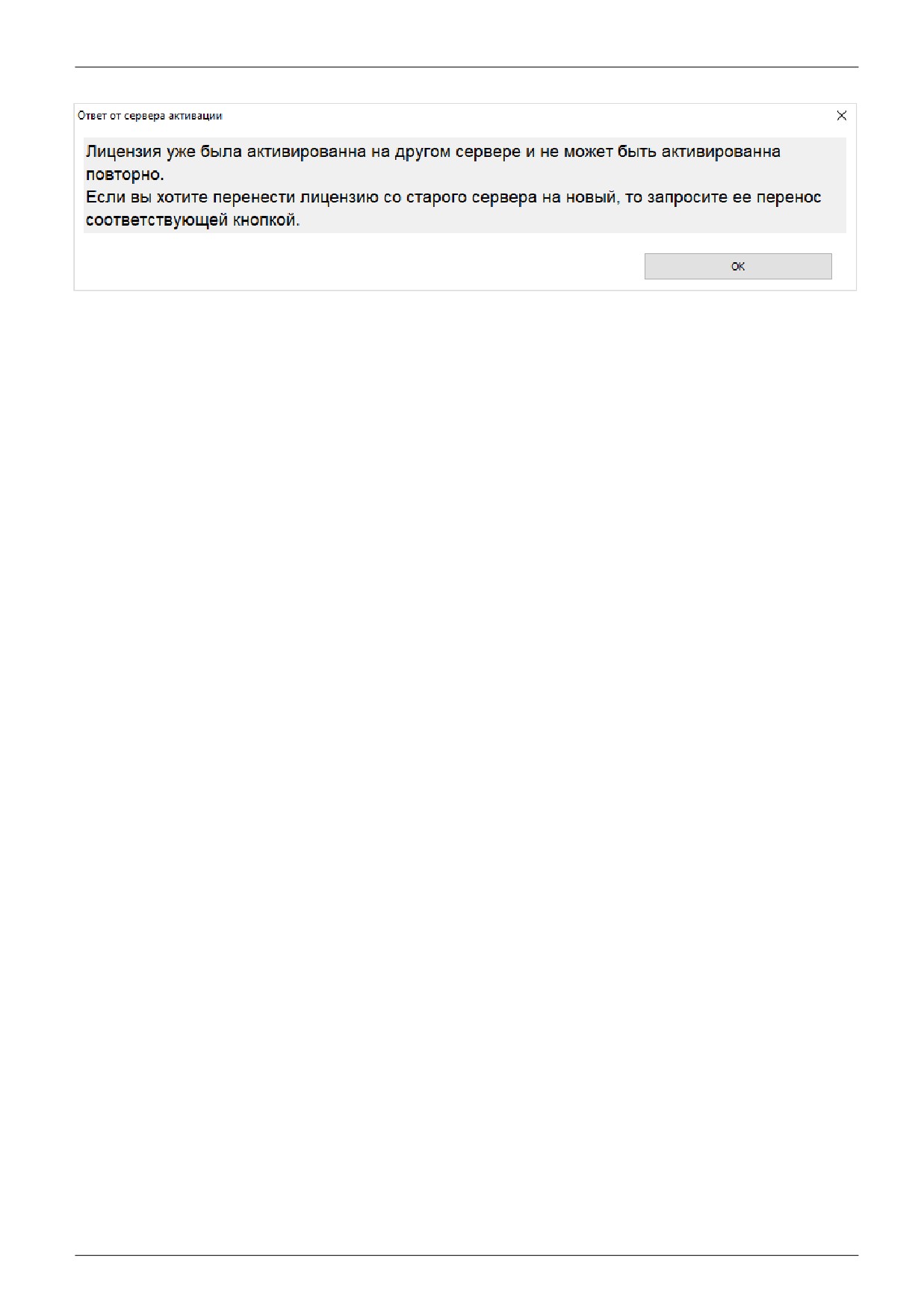

Рисунок 12. Окно неуспешной онлайн активации лицензии.

В случае, если по какой-либо причине не удаётся подключиться к серверу активации лицензий

Sigur, имеется возможность провести активацию лицензии в ручном режиме. Для этого нажмите

на кликабельную ссылку «Отправить данные по email». Появится диалог сохранения файла

(.req). Данный файл необходимо будет отправить на указанный в сообщении электронный адрес

(act@sigursys.com). По итогам обработки этого файла пользователю будет отправлено письмо с

новой версией лицензии (.lic). Данный файл необходимо загрузить в ПО нажатием кнопки

«Загрузить» в окне управления лицензиями.

стр. 24 из 355

6.6.

Изменение функционала лицензии.

При приобретении дополнительных модулей ПО Sigur, а так же в некоторых других ситуациях,

пользователю может быть предоставлена новая версия лицензии

(в виде файла с

расширением .lic).

В большинстве случаев достаточно загрузить её в окне управления лицензиями поверх

имеющейся без каких- либо последующих действий.

В некоторых случаях после загрузки нового файла лицензии в окне «Управление модулями»

появится кнопка «Отправить производителю подтверждение». По нажатию данной кнопки будет

предпринята автоматическая попытка подключиться к серверу активации лицензий Sigur. В

случае успешного подключения будет отображено информационное сообщение с результатом

выполненной операции. В случае не успешного — будет предложено отправить подтверждение

по email в ручном режиме.

стр. 25 из 355

6.7.

Перенос лицензии на другой сервер.

В зависимости от имеющегося типа лицензии процедура переноса будет несколько отличаться.

6.7.1.

Программная лицензия, привязанная к серверу

Далее в данном разделе последовательность действий описывается для случая, когда оба

сервера (и новый, на который переносится лицензия, и старый, выводимый из работы) имеют

выход в Интернет и беспрепятственно могут подключиться к серверу активации лицензий Sigur.

В противном случае на любом из этапов можно будет продолжить перенос лицензии в ручном

режиме, путём отправки специальных контрольных файлов по email.

• На старом сервере СКУД через диалог «Файл» — «Управление модулями» выполните

сохранение текущей лицензии, используя кнопку «Сохранить лицензию в файл». Обеспечьте

доступность данного файла с компьютера, на который планируется перенос сервера (новый

сервер).

• На компьютере, на который планируется перенос (новый сервер), в окне «Управление

модулями» загрузите сформированный в предыдущем пункте файл-лицензию

(или ранее

загружавшийся на старый сервер).

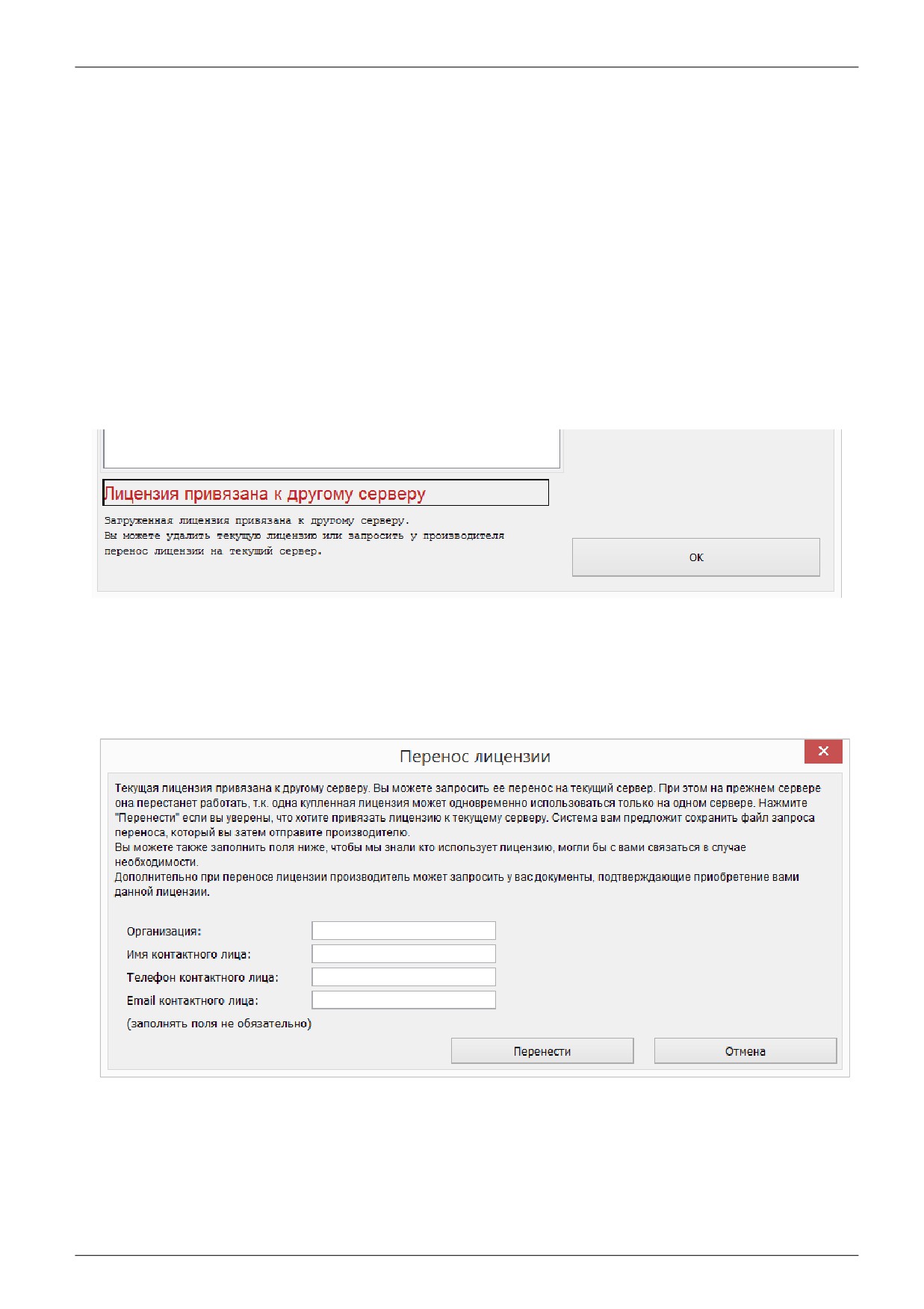

Рисунок 13. Сообщение о лицензии, привязанной к другому серверу.

• После загрузки файла-лицензии нажмите кнопку «Перенести лицензию с другого сервера

на текущий». Отобразится диалоговое окно «Переноса лицензии». Заполните по желанию

предложенные поля и нажмите кнопку «Перенести».

Рисунок 14. Окно «Перенос лицензии».

• После нажатия кнопки

«Перенести» будет выполнена попытка автоматического

подключения к серверу активации лицензий Sigur. В случае успешного подключения будет

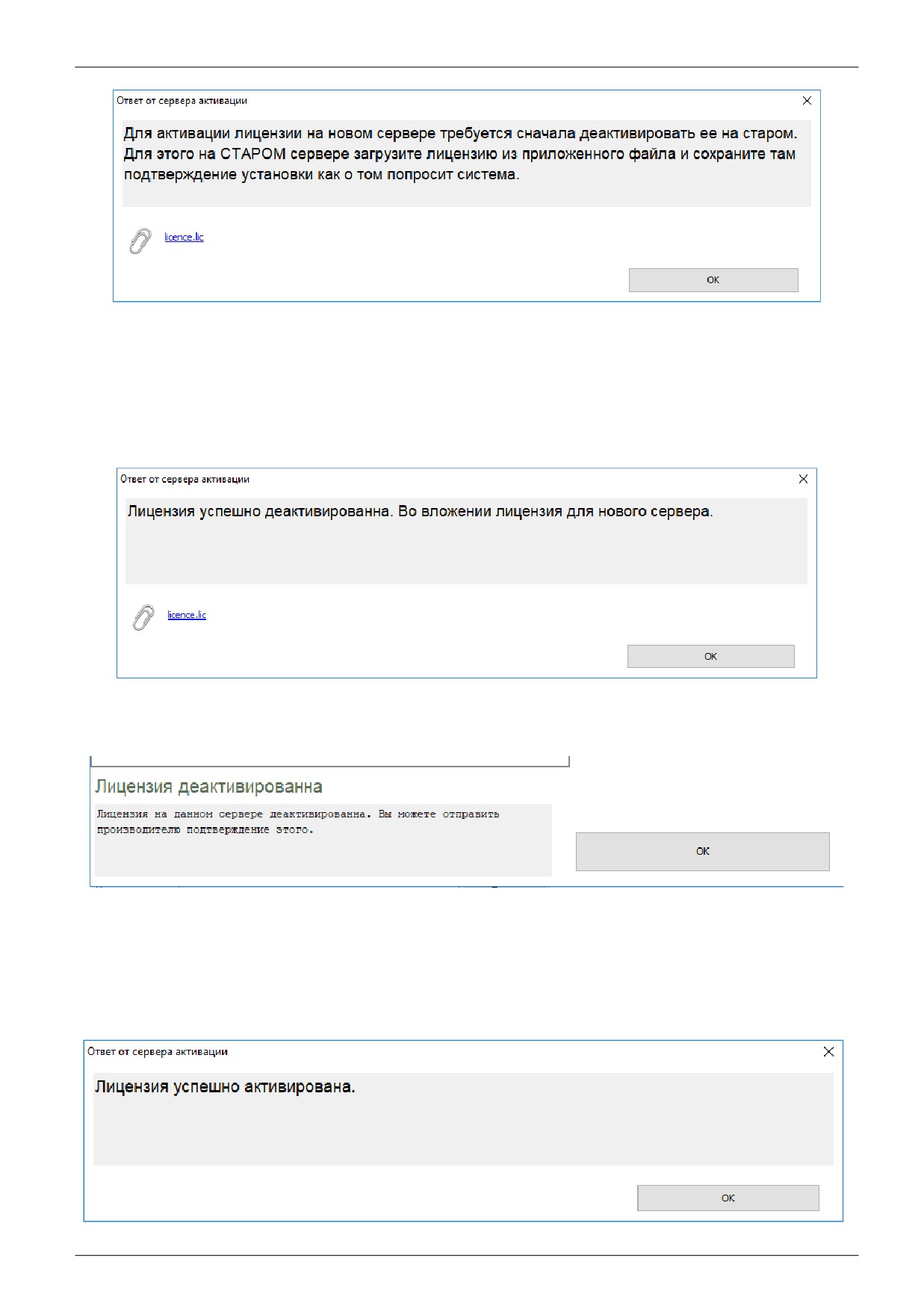

выведено информационное сообщение следующего содержания:

стр. 26 из 355

Следуя инструкциям, сохраните предложенный файл лицензии и обеспечьте его доступность на

компьютере, с которого осуществляется перенос (старый сервер).

• На компьютере, с которого осуществляется перенос лицензии (старый сервер), загрузите

файл, сгенерированный в предыдущем пункте.

• После загрузки, нажмите кнопку «Отправить подтверждение производителю». В случае

успешного подключения к серверу активации лицензий Sigur будет отображено следующее

сообщение:

Сохраните сгенерированный файл и, по возможности, обеспечьте его доступность на новом

сервере.

Статус лицензии на данном сервере сменится на «Деактивирована»:

На этом этапе работа со старым сервером завершена. Более никаких действий по переносу

лицензии на нём делать не треюуется.

• На новом сервере в окне Управление модулями либо загрузите файл, сгенерированный в

предыдущем пункте на стороне старого сервера, либо ещё раз нажмите кнопку «Перенести

лицензию на текущий сервер». Если к этому моменту успешна была завершена деактивация

лицензии на старом сервере, появится сообщение об успешной привязке лицензии к новому

серверу:

стр. 27 из 355

7.

Точки доступа СКУД.

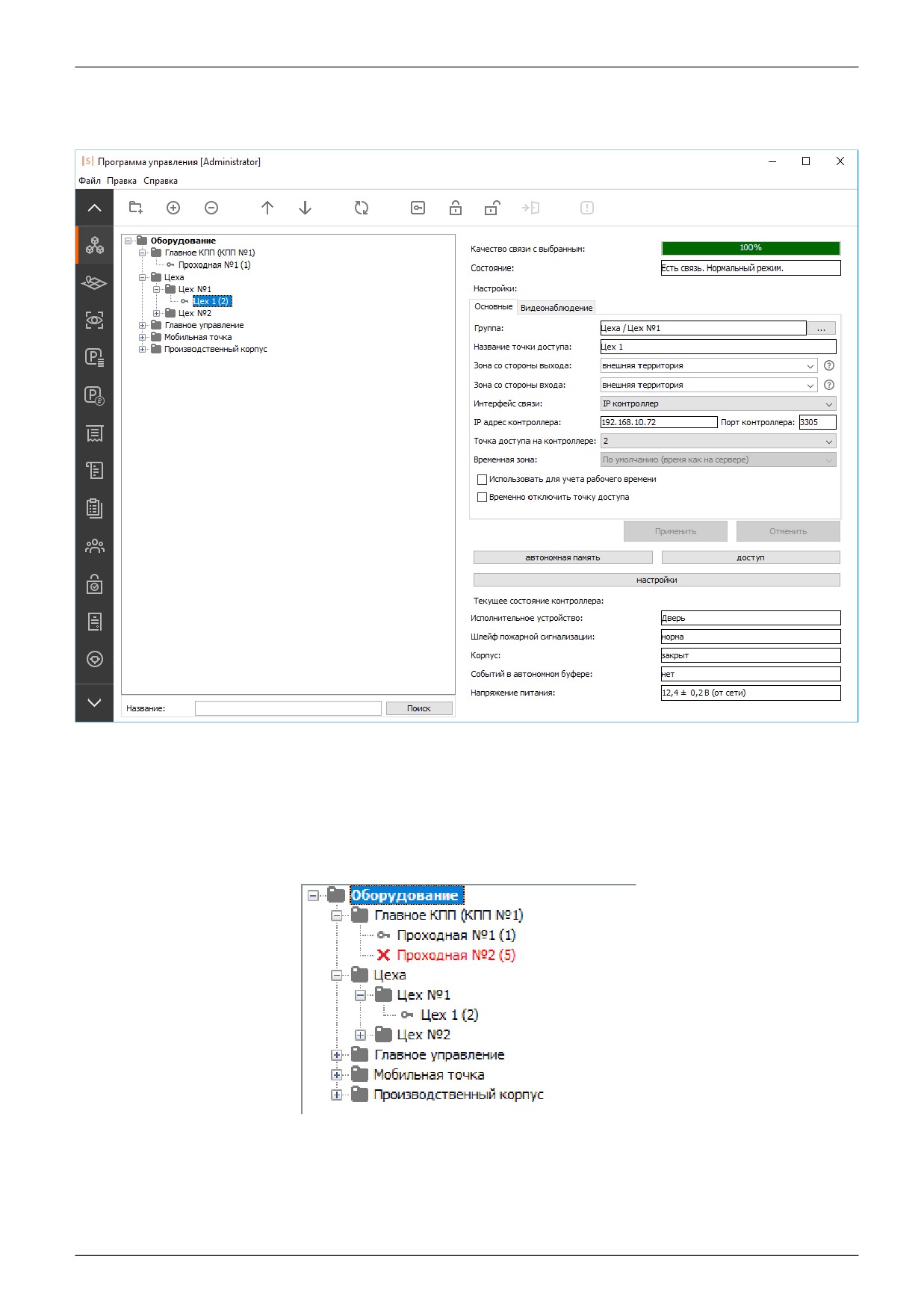

Рисунок 15. Вкладка «Оборудование».

Для настройки и управления всеми точками доступа (ТД) СКУД «Sigur» предназначена вкладка

«Оборудование».

Существующие в системе ТД отображаются в списке с указанием названия, состояния связи и

статуса. Список имеет иерархическую структуру, элементами которой могут являться группы ТД,

представленные в виде папок, и собственно сами ТД.

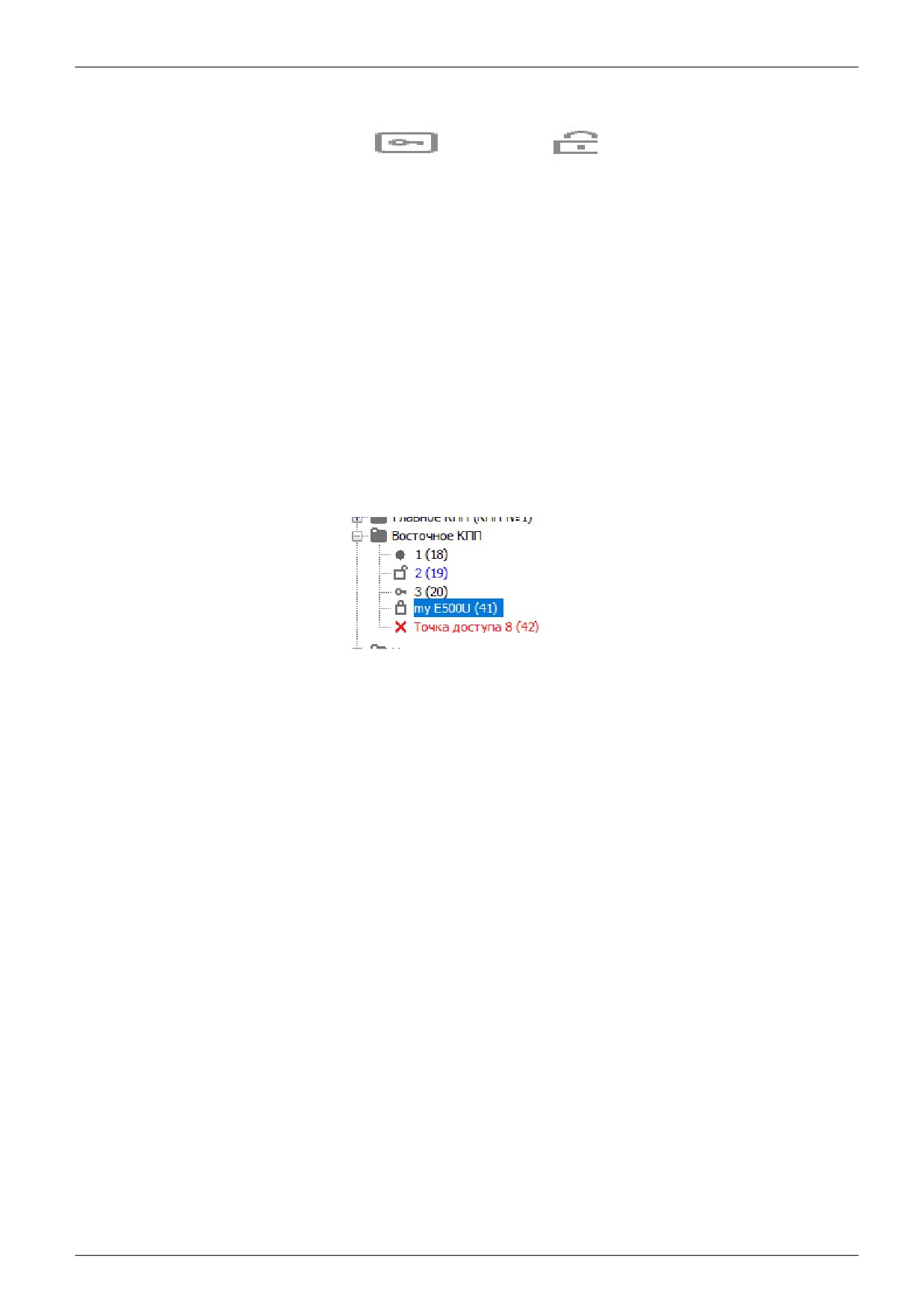

Рисунок 16. Список точек доступа.

стр. 29 из 355

7.1.

Управление списком точек доступа.

Рисунок 17. Кнопки управления списком точек доступа.

Для добавления новой группы или точки доступа (ТД) достаточно нажать соответствующую

кнопку, затем для группы ввести её название.

Для удаления группы или ТД необходимо выделить её в списке и нажать кнопку «Удалить

выбранные элементы», после чего подтвердить удаление.

В пределах одной группы можно изменять порядок расположения ТД, выделяя их в списке и

нажимая кнопки «Переместить вверх» или «Переместить вниз».

Изменить местоположение ТД в группах или самой группы можно нажав кнопку рядом с полем

«Группа» (для ТД) или «Надгруппа» (для группы).

7.2.

Диагностика точек доступа.

При вводе некорректных параметров для одной или нескольких точек доступа становится

активна кнопка «Показать существующие коллизии адресов точек доступа».

При нажатии на кнопку программа выводит информационное окно с описанием возникшей

проблемы.

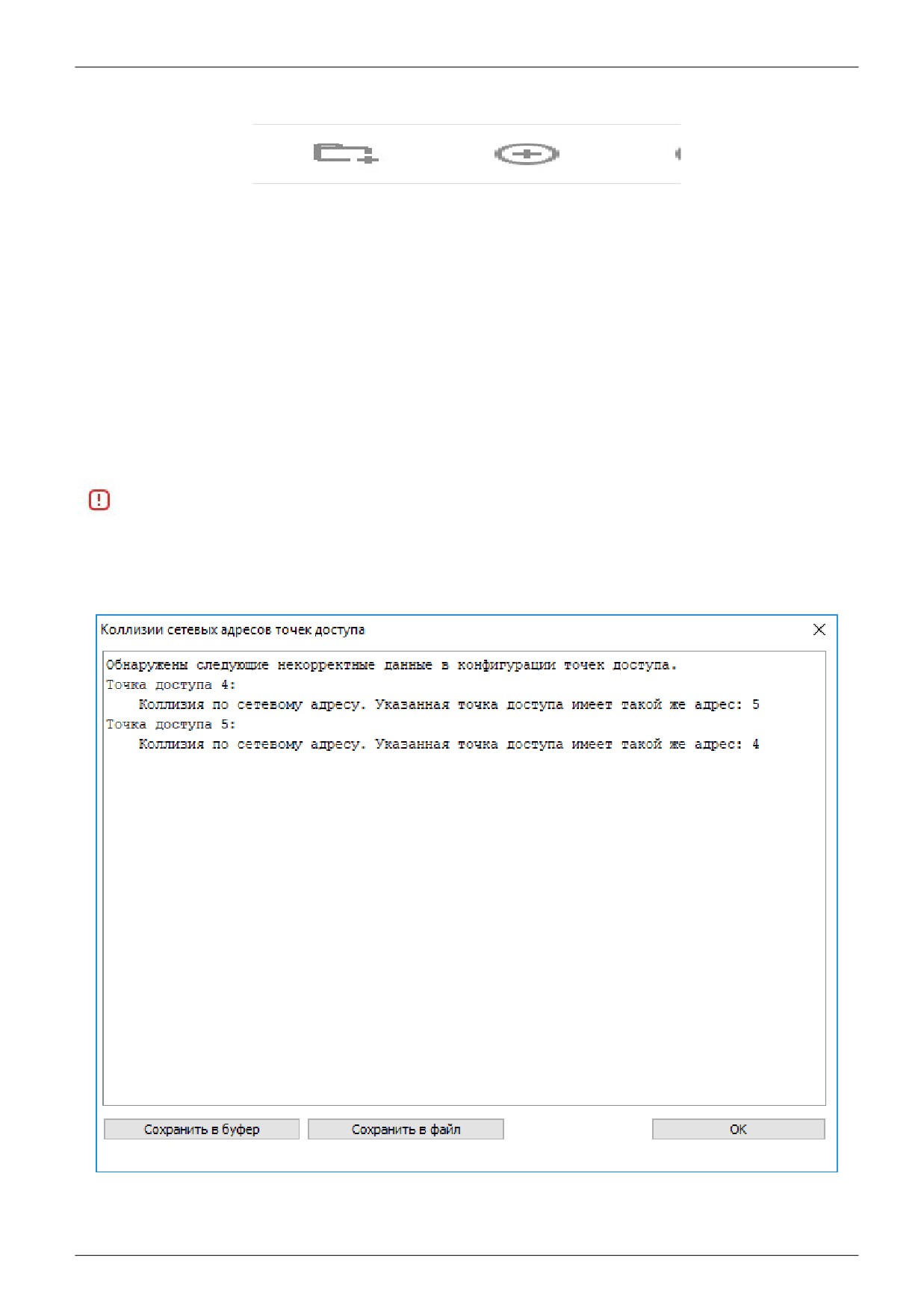

Рисунок 18. Пример информационного окна с описанием конфликта установленных адресов.

стр. 30 из 355

7.3.

Оценка качества связи с контроллерами.

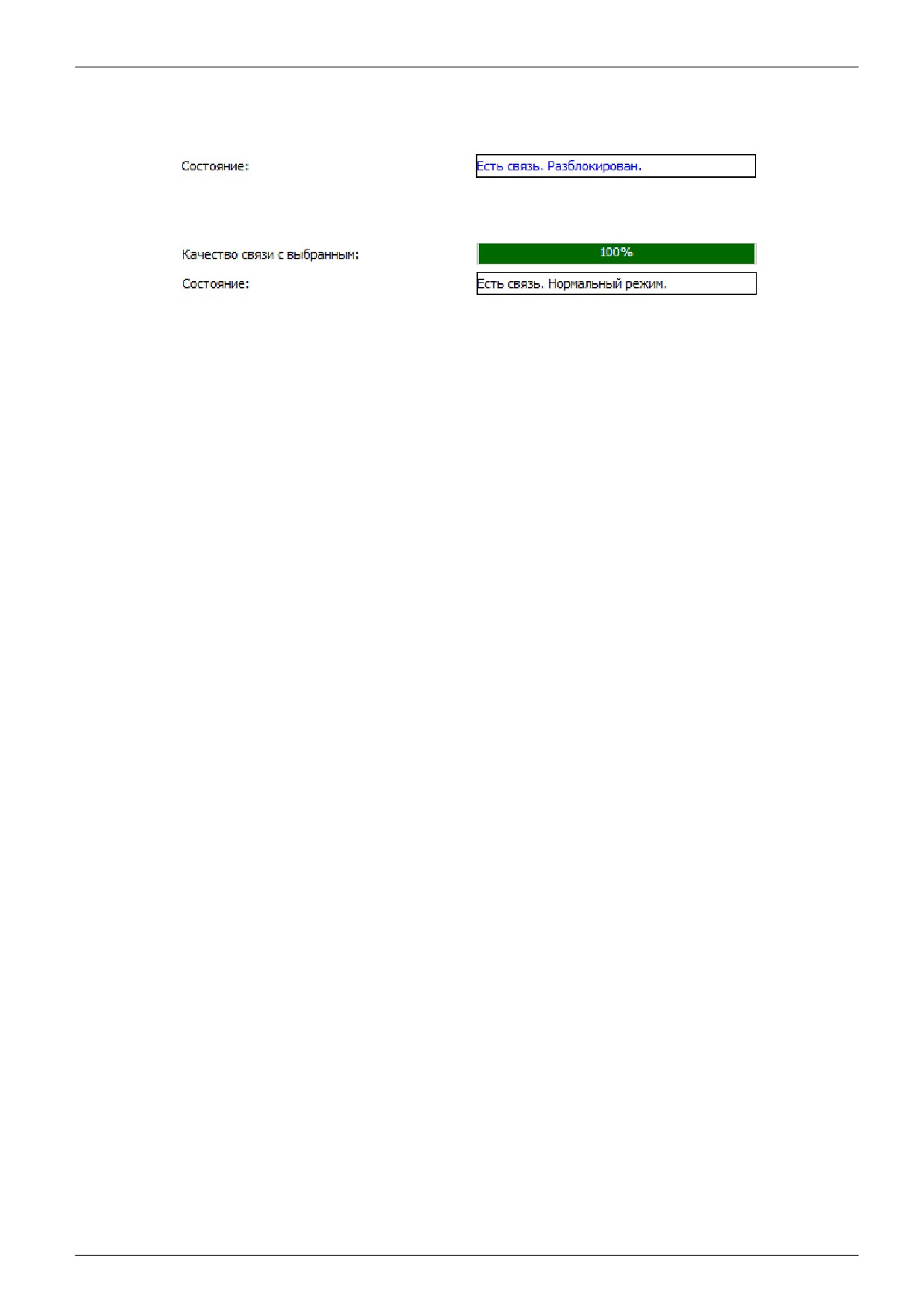

Рисунок 19. Панель «Качество связи» с E-контроллером.

Рисунок 20. Панель «Качество связи» с R-контроллером.

В строке «Состояние» отображается общая информация о качестве связи в управляющим

выбранной точкой доступа контроллером и режиме работы выбранной точки доступа.

Панель «Качество связи» отображается только для контроллеров с интерфейсом связи RS485. В

ней в процентах и графически (цветной полосой) качество связи для контроллера, управляющего

выбранной точкой доступа. Если на каждый запрос сервера приходит ответ от запрашиваемого

контроллера - качество связи составляет 100%. Если же это значение меньше 100%, то следует

проверить правильность монтажа линии связи и подключение контроллеров СКУД.

Небольшое падение качества связи допустимо на линиях с предельными для RS485 интерфейса

дальностью (1200 метров) или в условиях повышенного воздействия электромагнитных помех.

стр. 31 из 355

7.4.

Ручное управление точками доступа.

Рисунок 21. Кнопки ручного управления.

С помощью кнопок можно вручную управлять одной или несколькими ТД, выделив их в списке.

Нажатие кнопки «Установить нормальный режим» переводит точку доступа в стандартный режим

работы с санкционированием доступа контроллером СКУД.

Нажатие кнопки

«Установить заблокированный режим»

- принудительно закрывает

исполнительный механизм ТД.

Нажатие кнопки

«Установить разблокированный режим»

- принудительно открывает

исполнительный механизм ТД.

Нажатие кнопки «Разрешить однократный проход» - передаёт беспроводному онлайн-замку

интегрированной замковой системы команду на разовую разблокировку.

Также управлять точками доступа можно на вкладке «Планы» (см. раздел «Вкладка Планы»).

Режим работы точки доступа так же отображается в виде небольшой пиктограммки напротив

названия ТД в дереве оборудования:

Рисунок 22. Пример точек доступа в разных режимах работы.

На рисунке выше:

•

для точки доступа с названием «1 (18)» не выполнена настройка контроллера — не

выбрана рабочая конфигурация (см. раздел Настройка рабочей конфигурации

контроллера).

•

Точка доступа «2 (19)» находится в разблокированном режиме работы

•

точка доступа «3 (20)» находится в нормальном режиме работы

•

точка доступа «my E500U (41)» находится в заблокированном режиме работы

•

с «Точка доступа 8 (42)» в настоящий момент нет связи.

7.5.

Основные настройки точки доступа.

стр. 32 из 355

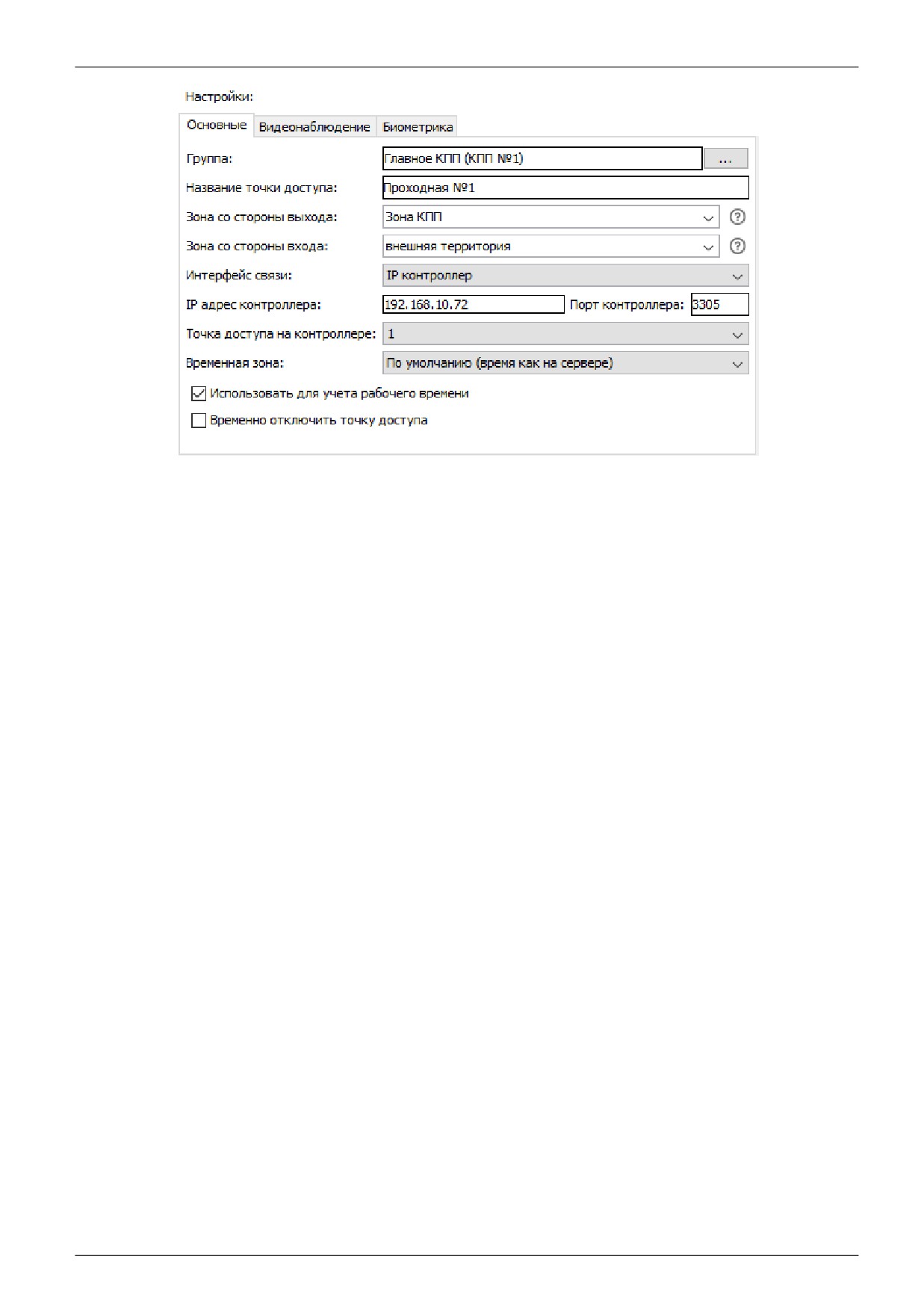

Рисунок 23. Вкладка «Основные».

На вкладке «Основные» доступны следующие параметры:

● Группа.

Название группы точек доступа, в которой находится выделенная точка доступа. ТД можно

переместить в другую группу, нажав на кнопку рядом с наименованием группы.

● Название точки доступа.

В этой строке отображается название выделенной в списке ТД. Здесь же можно его изменить.

● Зона со стороны выхода и зона со стороны входа.

Зона представляет собой либо область пространства, ограниченную точками доступа, либо все

остальное пространство за пределами этой области. Таким образом, всегда существует одна

«внешняя» зона, и произвольное количество внутренних. Внутренняя зона может граничить

через точки доступа как с внешней зоной, так и с другими внутренними зонами.

«Зона со стороны выхода»

- название зоны, расположенной со стороны физического

выхода/выезда исполнительного механизма ТД. «Зона со стороны входа» - название зоны,

расположенной со стороны физического входа/въезда исполнительного механизма ТД.

Для добавления новой зоны достаточно ввести её название в одной из строк «Зона со стороны

выхода» или «Зона со стороны входа» и нажать клавишу Enter.

Для выбора одной из уже заданных зон нужно выбрать её из выпадающего списка справа от

поля «Зона со стороны выхода/входа».

Справа от полей с названиями зон расположены кнопки-подсказки, выводящие на экран

пояснительные картинки.

● Интерфейс связи.

Выбор типа интерфейса связи, через который подключена данная точка доступа. Доступны

следующие варианты, и в зависимости от выбранного интерфейса отображения дальнейших

пунктов:

♦ Sigur Connect (USB - RS485)

◌ Шлейф RS485.

При подключении к одному серверу нескольких преобразователей интерфейсов USB - RS485

«Sigur Connect» к каждому преобразователю подключается отдельный шлейф линии связи

RS485, что позволяет создавать разветвлённую топологию сети. Каждому преобразователю

присвоен уникальный номер от 1 до 16, который и должен быть выбран в поле «Шлейф RS485».

стр. 33 из 355

содержание      ..      1      2      3      ..
