ФОРМАТНО-РАСКРОЕЧНЫЙ СТАНОК ITALMAC МОДЕЛЬ OMNIA 3200BR. Руководство по эксплуатации - часть 3

Рис. 4.10

Рис. 4.11

4.5 РЕГУЛИРОВКА ПОДРЕЗНОЙ ПИЛЫ

РЕГУЛИРОВКА ПО ВЫСОТЕ:

Выключите станок.

Подведите пилу к градуированному сектору, затем затяните ее на желаемой отметке.

Диапазон регулировки проекции 0 - 5 мм.

Затяните рукоятку упора (В1 или В2).

Когда нет необходимости в использовании подрезной пилы, опустите ее до конца

под стол.

ВЫРАВНИВНИЕ ПОДРЕЗНОЙ ПИЛЫ ПО ОТНОШЕНИЮ К ОСНОВНОЙ

Необходимо выполнить несколько тестовых распилов. Диапазон регулировки траверсы

подрезной пилы приблизительно 3.5 мм.

Сделайте тестовый распил для проверки выравнивания.

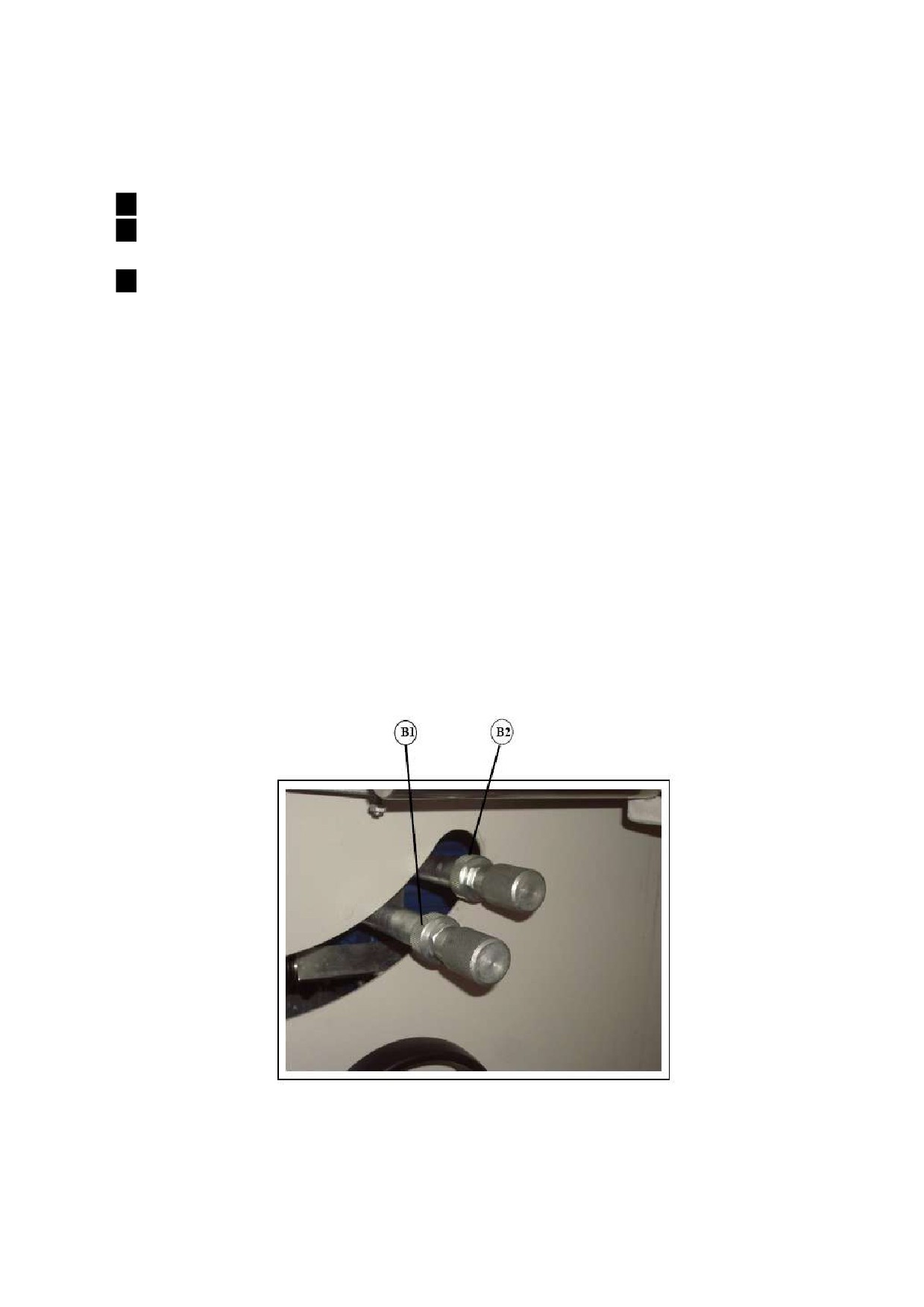

Для фиксации положения подрезной пилы, ослабьте рукоятку упора В1 или В2 (рис.

4.12).

Затяните рукоятку упора В1 или В2 (рис. 4.12).

Использование подрезной пилы.

Подрезная пила используется для избегания сколов нижней поверхности панелей, покрытых

финишным материалом.

Если необходимо распилить размер панели с финишным материалом, используйте одну из

нижеуказанных подрезных пил:

А) Подрезная пила с толщиной, равной толщине основной пилы.

В) Двойной резец: если вы установите правильные шайбы между двумя элементами, то

получите такую же толщину, как у основной пилы, а может и больше.

С) Коническая подрезная пила: для выравнивания с основной пилой при разных толщинах или

получения двух фасок на двух концах панели.

Если обрабатываемая кромка панели не единственная, то подрезная пила может иметь любую

форму и размер.

Рис. 4.12

4.6 УСТАНОВКА ЗАЩИТНОГО КОЖУХА ДЛЯ ОСНОВНОЙ И

ПОДРЕЗНОЙ ПИЛ

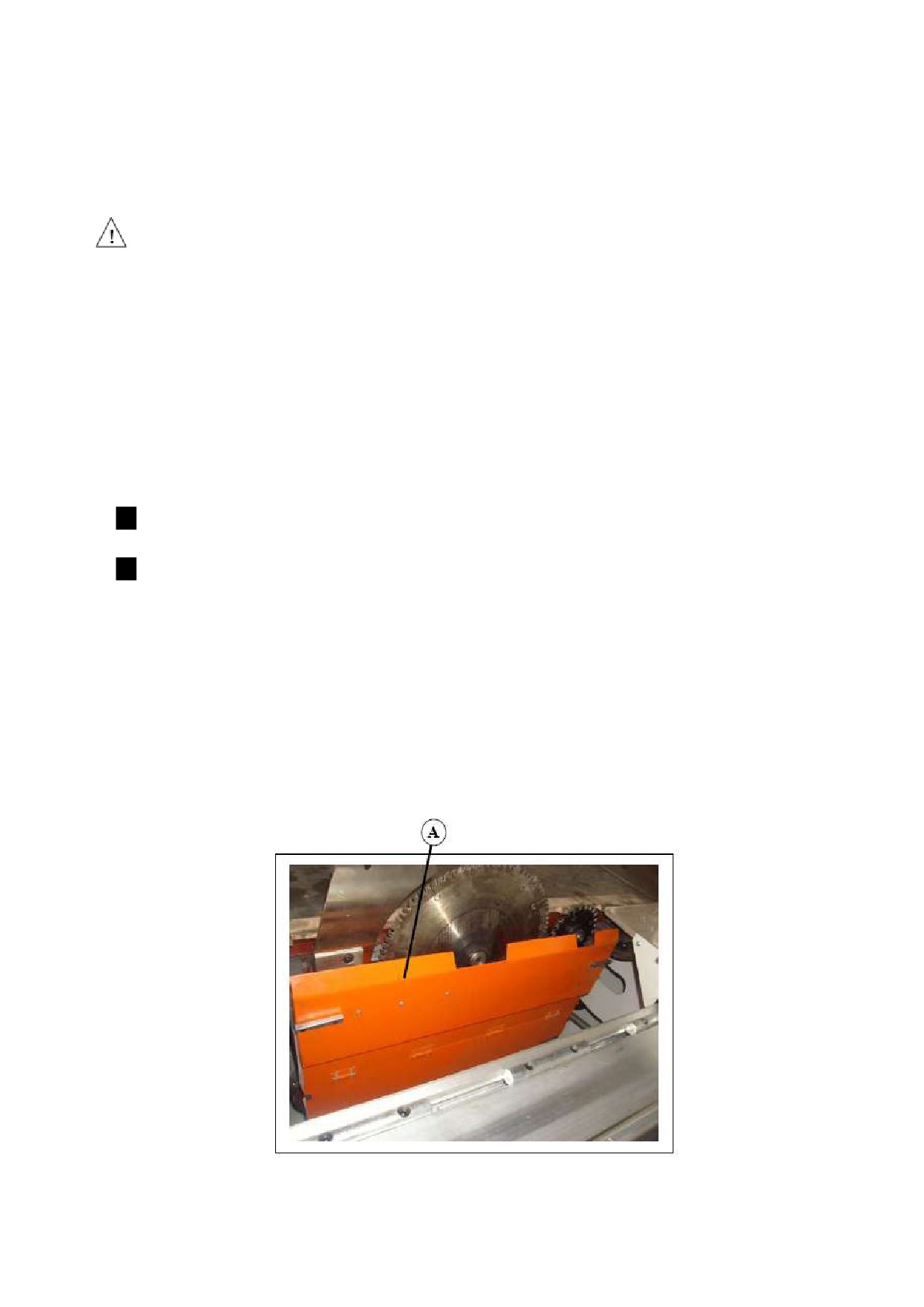

Защитный кожух пилы А (рис. 4.13) крепится к расклинивающему ножу с помощью ручки Е

(рис. 4.14).

Никогда не снимайте защитный кожух: он должен устанавливаться таким

образом, чтобы закрыть пилу настолько, насколько это возможно.

Зазор между пилой и расклинивающим ножом не должен превышать 3 - 4 мм.

ПРИМЕЧАНИЕ: Станок всегда оснащается с одним расклинивающим ножом.

Установите кожух к расклинивающему ножу в соответствии с диаметром

дисковой пилы (используйте подсказки, указанные на ноже).

Подсоедините выходной патрубок Н (рис. 4.14) к опоре, используя поставляемый шланг.

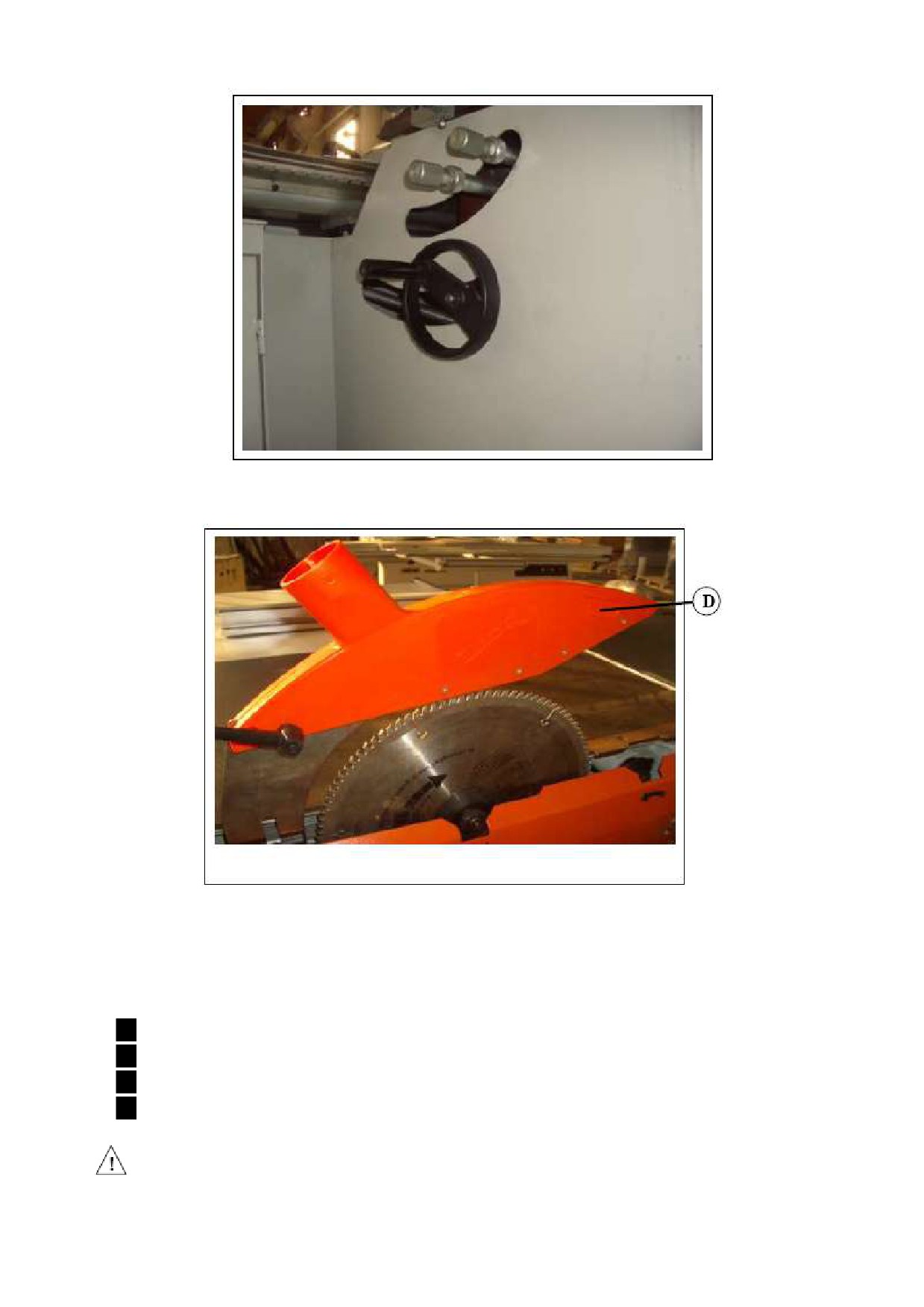

4.7 РЕГУЛИРОВКА КОЖУХА

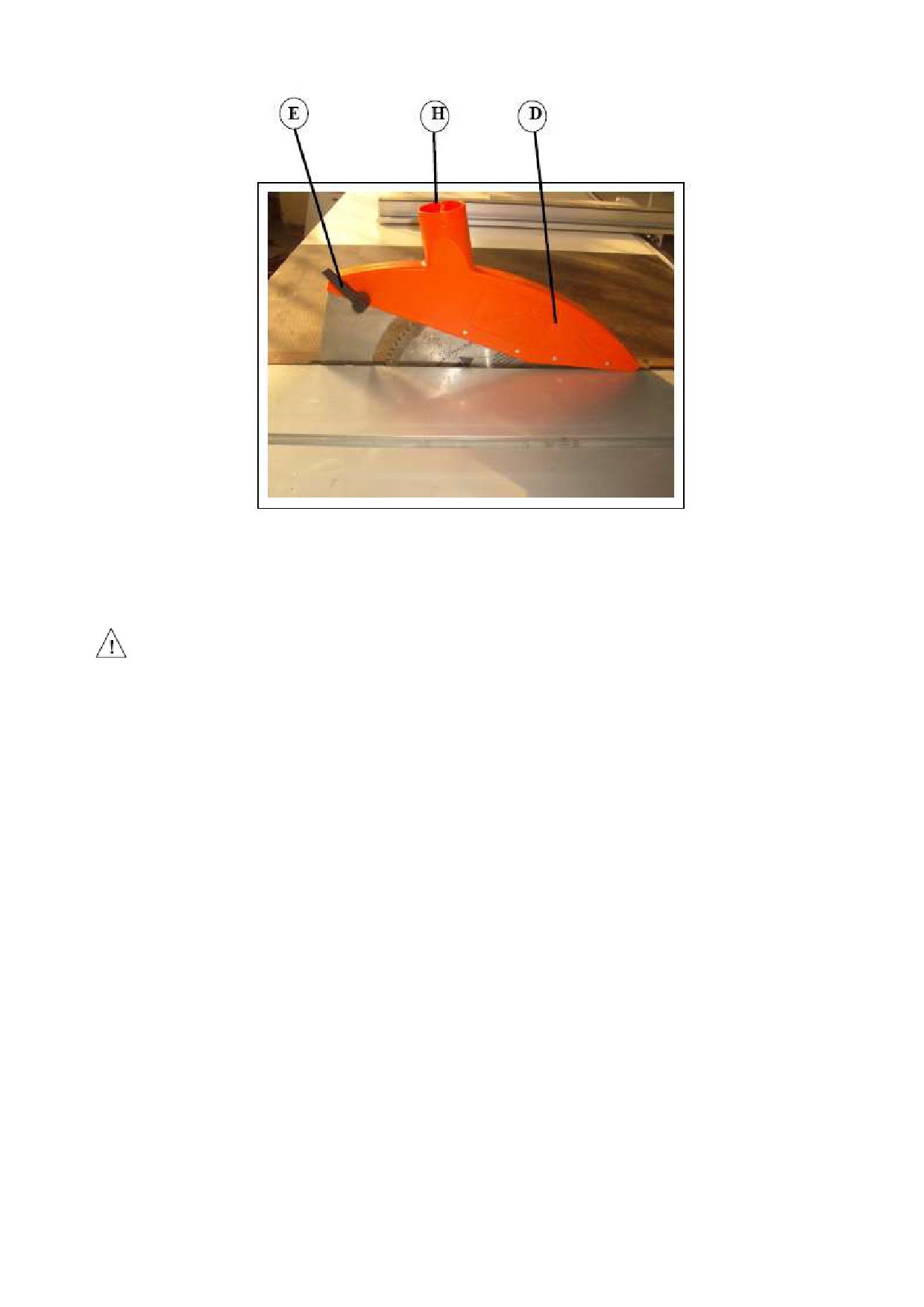

Прижмите рукоятку Е (рис. 4.14) для фиксирующего кожуха D (рис. 4.14) в желаемое

положение.

С помощью рукоятки отрегулируйте высоту кожуха в соответствии с толщиной

обрабатываемой панели (расстояние между кожухом и панелью 2 - 3 мм). Сохраняйте

это положение.

Кожух сделан из такого материала, что в случае контакта выходного патрубка с пилой

последняя не повреждается.

Две деревянные рейки, фиксирующиеся внизу, внутри кожуха, служат для защиты сторон.

Кожух настраивается таким образом, чтобы покрывать верхние зубья пилы, по крайней мере, на

8 мм.

Рис. 4.13

Рис. 4.14

Перед выполнением технического обслуживания, регулировок или демонтажа любой

оператор должен выключить станок, заблокировать его и отметить это специальным

знаком.

5 ГЛАВА

5.1 ЧИСТКА СТАНКА

Общая чистка продлевает срок службы станка, а также является важной мерой безопасности.

Ниже приведены несколько правил.

В конце каждой смены, используя правильный респиратор, очищайте:

1) Рабочий стол и все полости.

2) Еженедельно очищайте все подвижные части, особенно элементы, подверженные

воздействию пыли и смолы, с помощью щетки или тряпки, пропитанной безопасным

растворителем.

3) Осторожно очищайте:

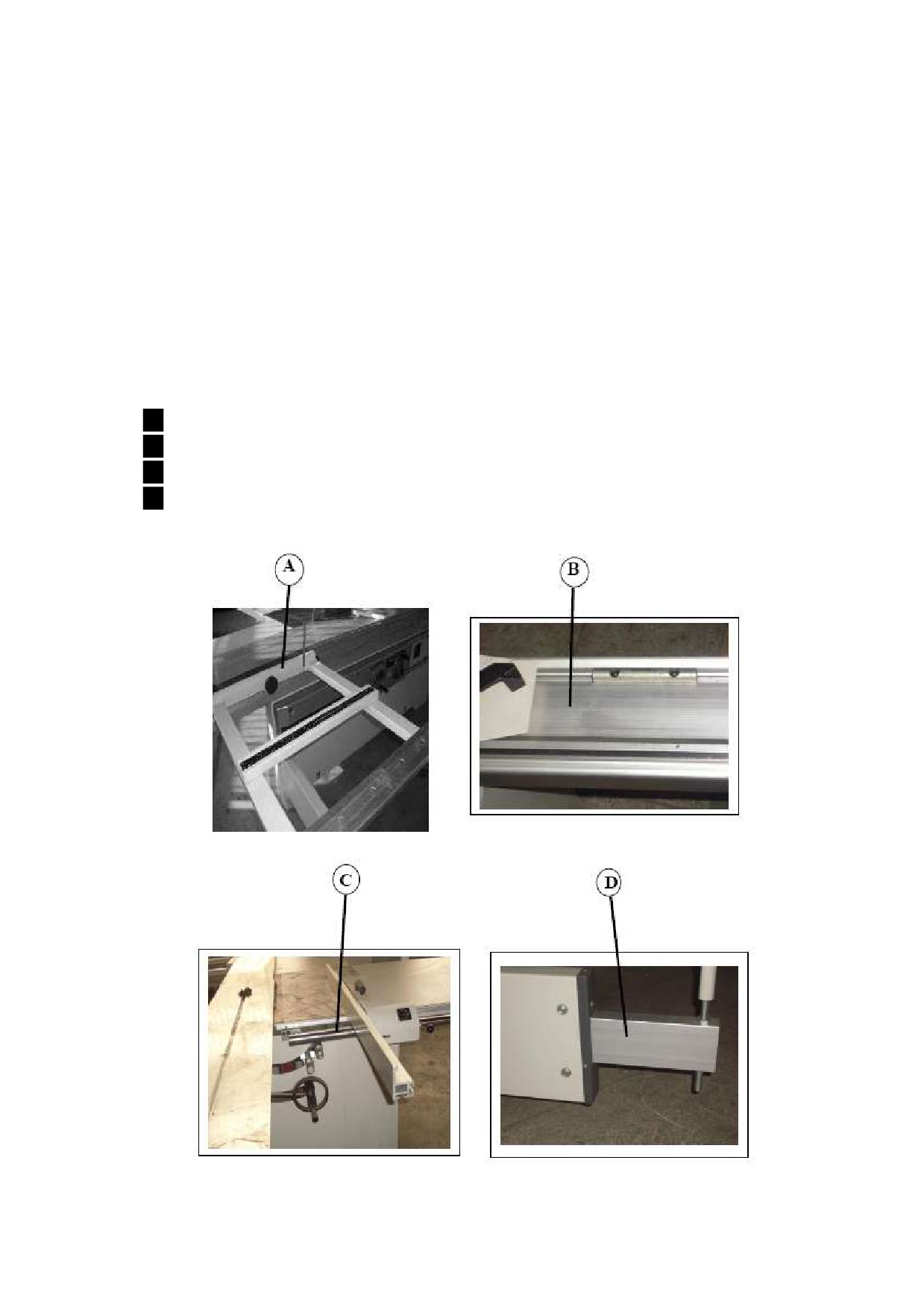

Направляющие А (рис. 5.1) пильной рамы.

Направляющие В (рис. 5.2) каретки.

Штангу С (рис. 5.3) параллельной опоры.

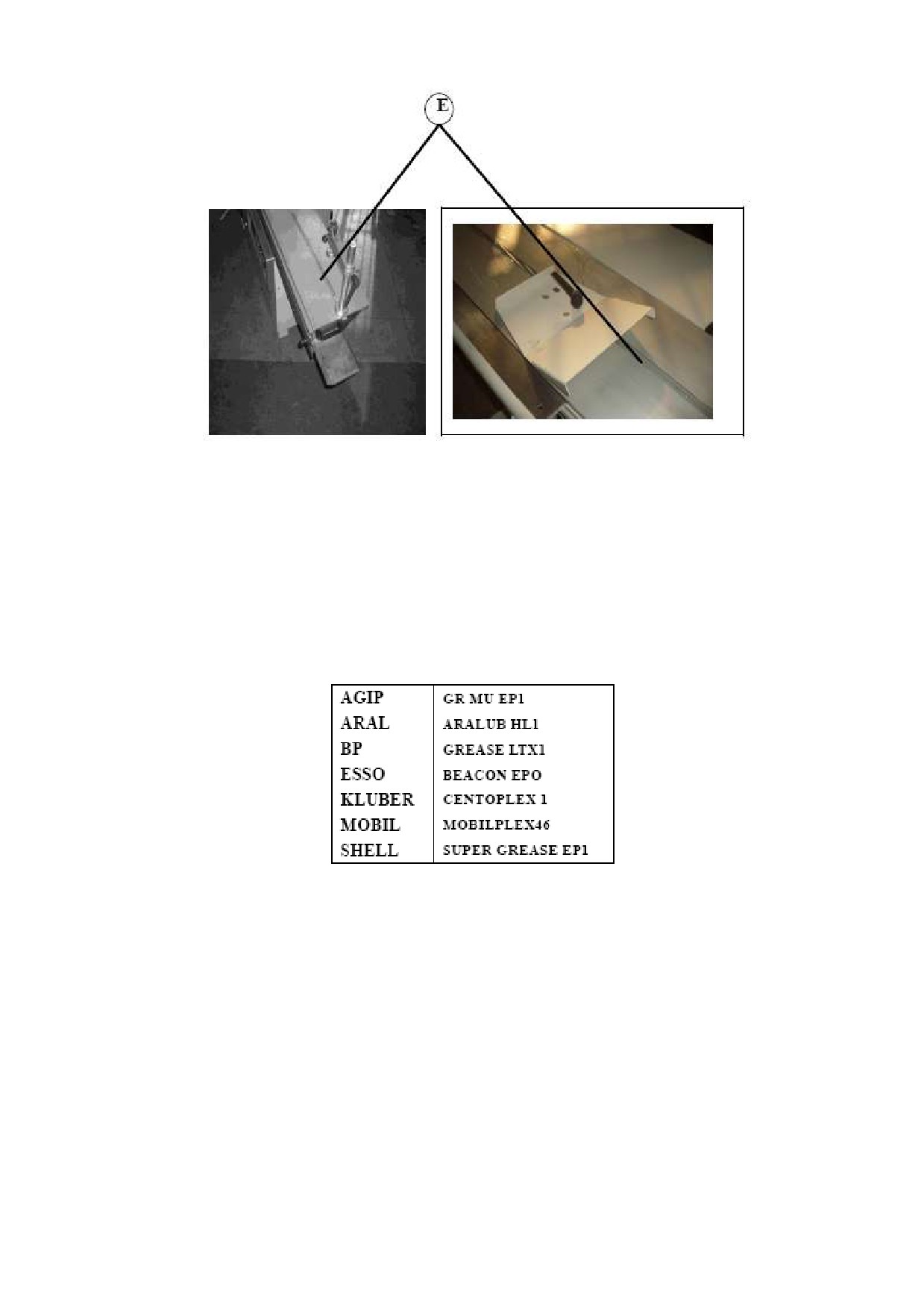

Желоб Е (рис. 5.5), упор и прижим с помощью щетки или тряпки, пропитанной

безопасным растворителем.

Рис. 5.1

Рис. 5.2

Рис. 5.3

Рис. 5.4

Рис. 5.5

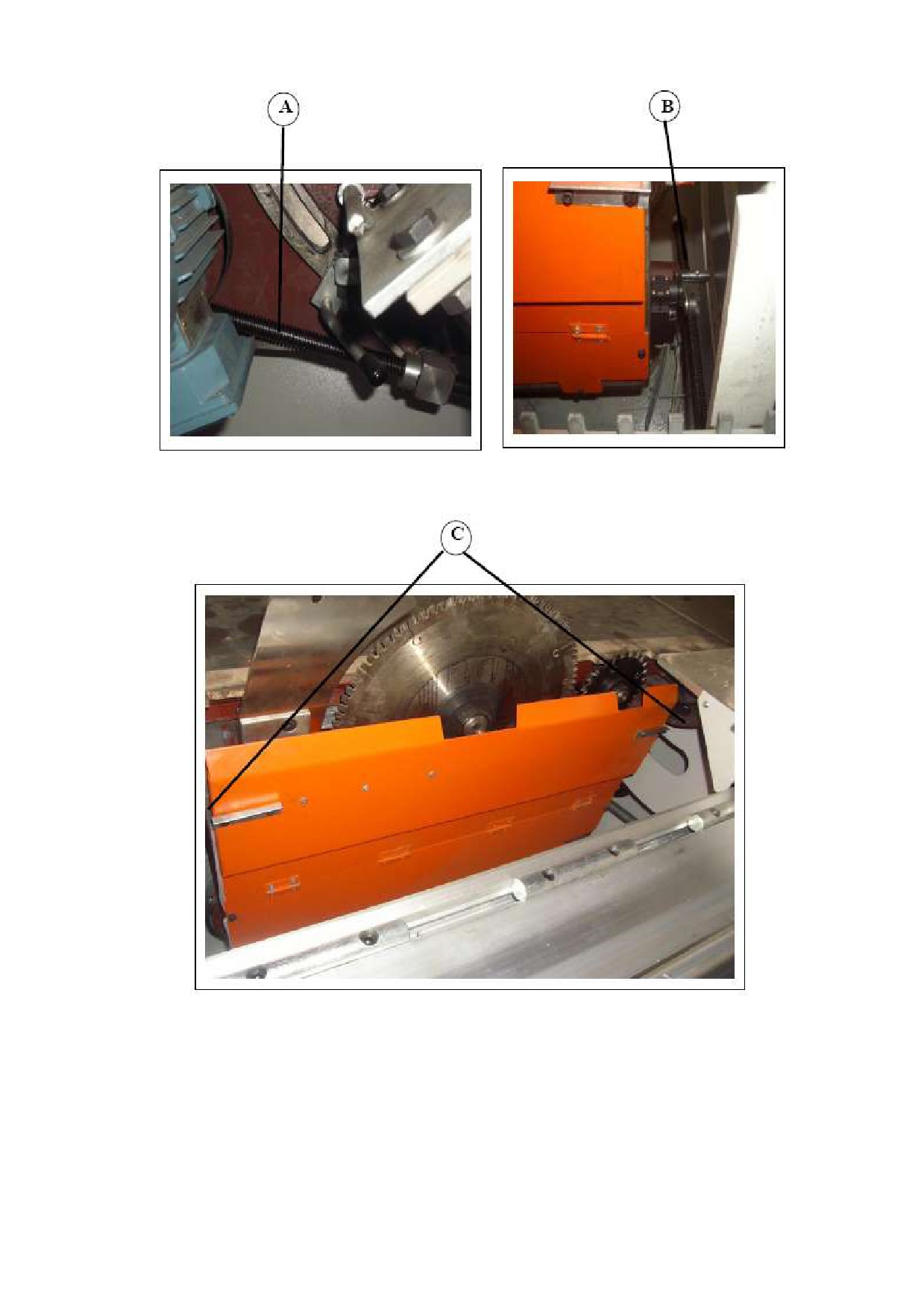

5.2 ПЕРИОДИЧЕСКАЯ СМАЗКА

Правильная смазка обеспечивает долгий срок службы станка, а также наиболее

эффективную работу.

Еженедельно смазывайте следующей смазкой:

1) Ходовые винты А (рис. 5.6 / 5.7) и зубчатый сектор В (рис. 5.7) для подъема и наклона

дисковой пилы.

2) Для обеспечения наилучшей работы подрезной пилы очистите ее сначала с помощью

сжатого воздуха, а затем нанесите тонкий слой смазки на элементы подрезного узла.

3) Левую и правую направляющие С (рис. 5.8) для регулировки угла наклона пилы.

ВАЖНО

Т.к. все подшипники изолированы и смазаны, они не требуют смазки.

Рис. 5.6

Рис. 5.7

Рис. 5.8

5.6 НАТЯЖЕНИЕ РЕМНЕЙ

После первого рабочего периода или после многих часов работы ремни ослабляются. Это

может привести к более длительному времени остановки дисковой пилы.

Натяжения ремня считается правильным, если при приложении силы 3 кг в центре ремня Вы

получите эластичный прогиб приблизительно 5 мм.

Для натяжения ремней следуйте нижеуказанным инструкциям:

ВАЛ ОСНОВНОЙ ПИЛЫ

1) Остановите станок: переведите основной выключатель в положение

0, затем

заблокируйте его и отметьте это специальной табличкой.

2) Полностью опустите пильный узел.

3) Снимите заднюю крышку.

4) Ослабьте винт.

5) Сильно надавите на двигатель вниз.

6) Затяните винты.

7) Обратно установите заднюю крышку.

ВАЛ ПОДРЕЗНОЙ ПИЛЫ

Ремень подрезной пилы всегда остается натянутым пружиной.

Также, из-за независимого привода подрезной пилы, ремень всегда остается натянутым

благодаря весу двигателя и пружине.

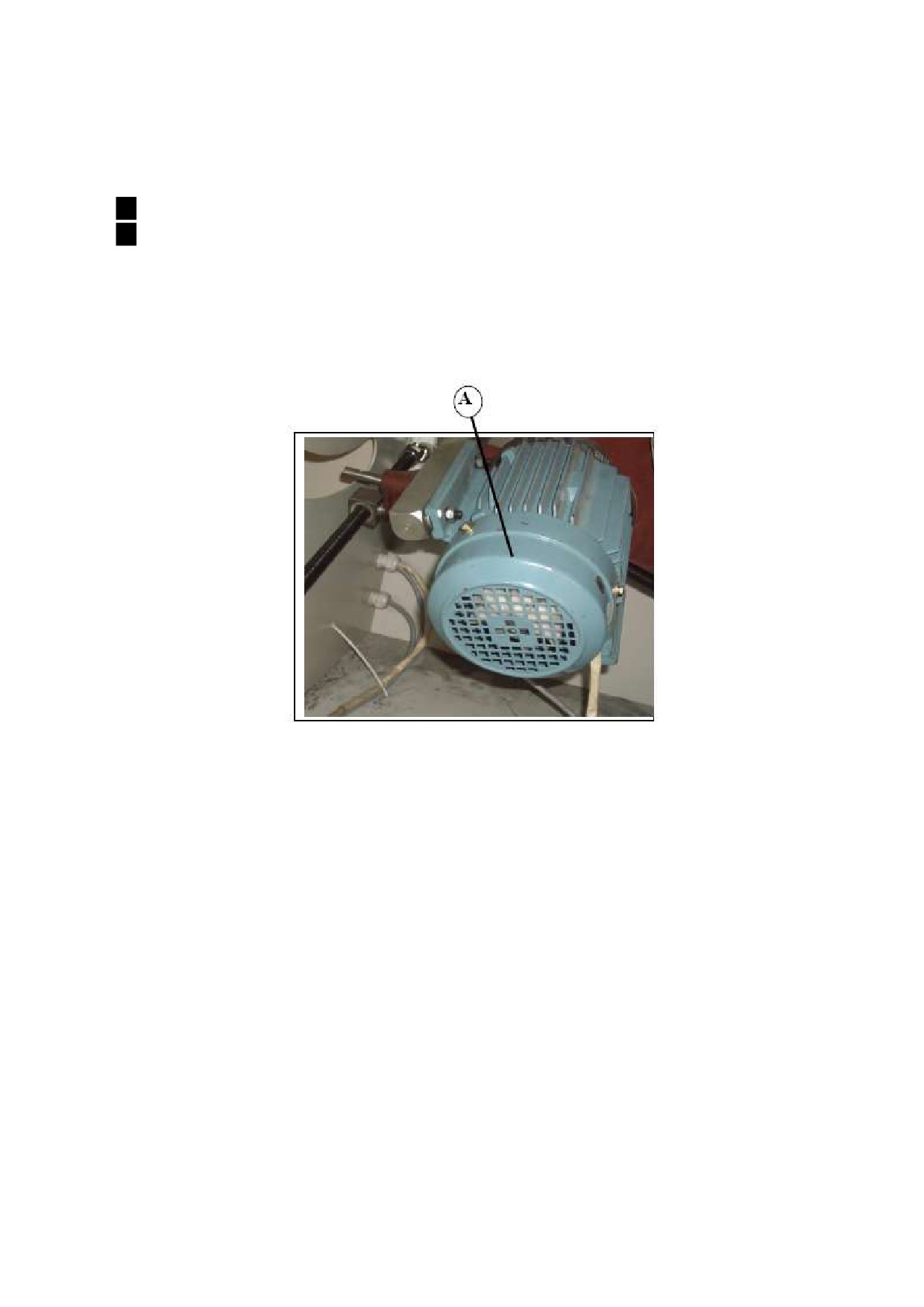

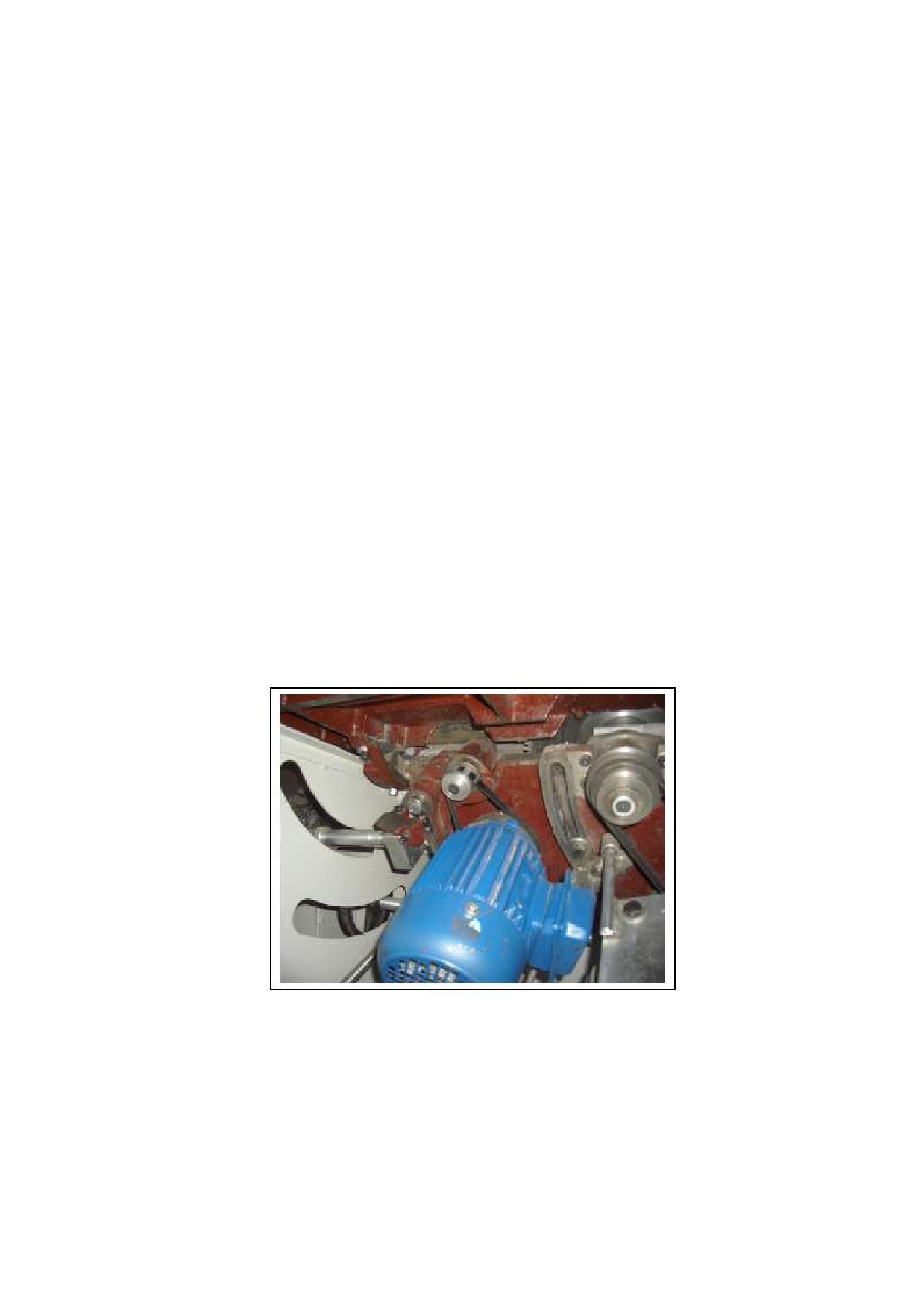

Рис. 5.9

5.7 ЗАМЕНА РЕМНЕЙ

ВАЛ ОСНОВНОЙ ПИЛЫ

1) Остановите станок: переведите основной выключатель в положение

0, затем

заблокируйте его и отметьте это специальной табличкой.

2) Полностью опустите пильный узел.

3) Снимите заднюю крышку.

4) Ослабьте винт.

5) Поднимите двигатель и поддерживайте его (вес приблизительно 30 кг) для замены

ремней.

6) Установите новые ремни в соответствующие каналы.

7) Опустите двигатель.

8) Натяните ремни (см. предыдущий раздел).

9) Затяните винты.

10) Обратно установите заднюю крышку.

Даже если износился один ремень, то необходимо заменить всю пару.

Никогда не устанавливайте одновременно ремни разных производителей.

Никогда не используйте одновременно старый и новый ремни.

ВАЛ ПОДРЕЗНОЙ ПИЛЫ

1) Остановите станок: переведите основной выключатель в положение

0, затем

заблокируйте его и отметьте это специальной табличкой.

2) Полностью опустите пильный узел (положение 45˚).

3) Снимите заднюю крышку.

4) Нажмите на пружину вниз и снимите ремень.

5) Установите новый ремень и убедитесь в правильности установки.

6) Потяните пружину вниз с помощью рукоятки и завершите установку нового ремня на

шкив вала подрезной пилы.

7) Вручную сделайте 2 или 3 поворота ремня, чтобы он мог правильно расположиться.

8) Обратно установите заднюю крышку.

Ремень подрезной пилы всегда остается натянут пружиной.

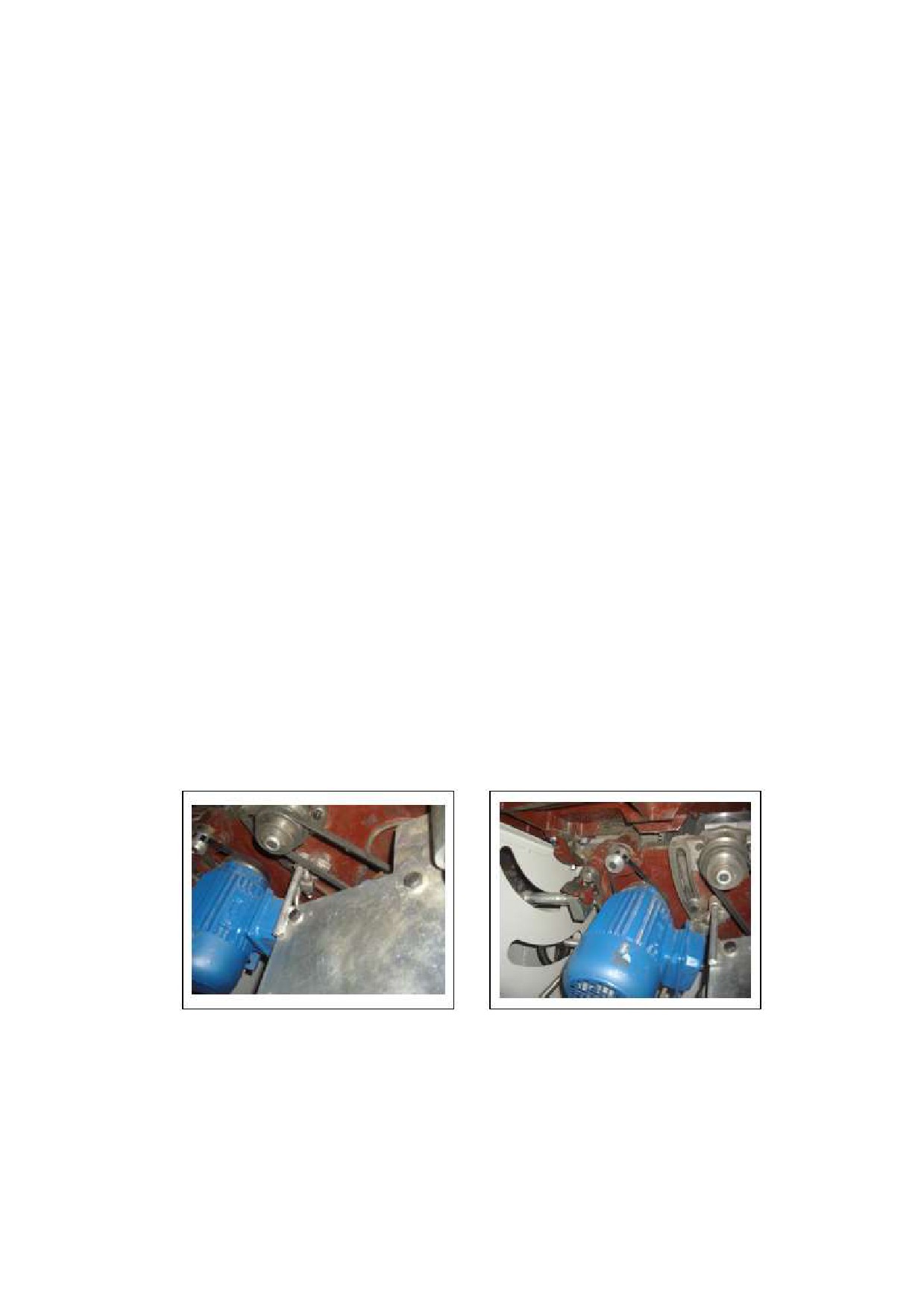

Рис. 5.10

Рис. 5.11

5.8 ЗАМЕНА ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ В КОЖУХЕ

КОЖУХ ДЛЯ РАСКЛИНИВАЮЩЕГО НОЖА

Полностью открутите 8 винтов.

Снимите износившиеся или сломанные элементы и замените их. Мы рекомендуем

использовать элементы из бука со следующими размерами6

2 элемента: 230х4х20 мм

2 элемента: 150х4х20 мм

Замените поврежденные винты на латунные винты.

Рис. 5.12

6 ГЛАВА

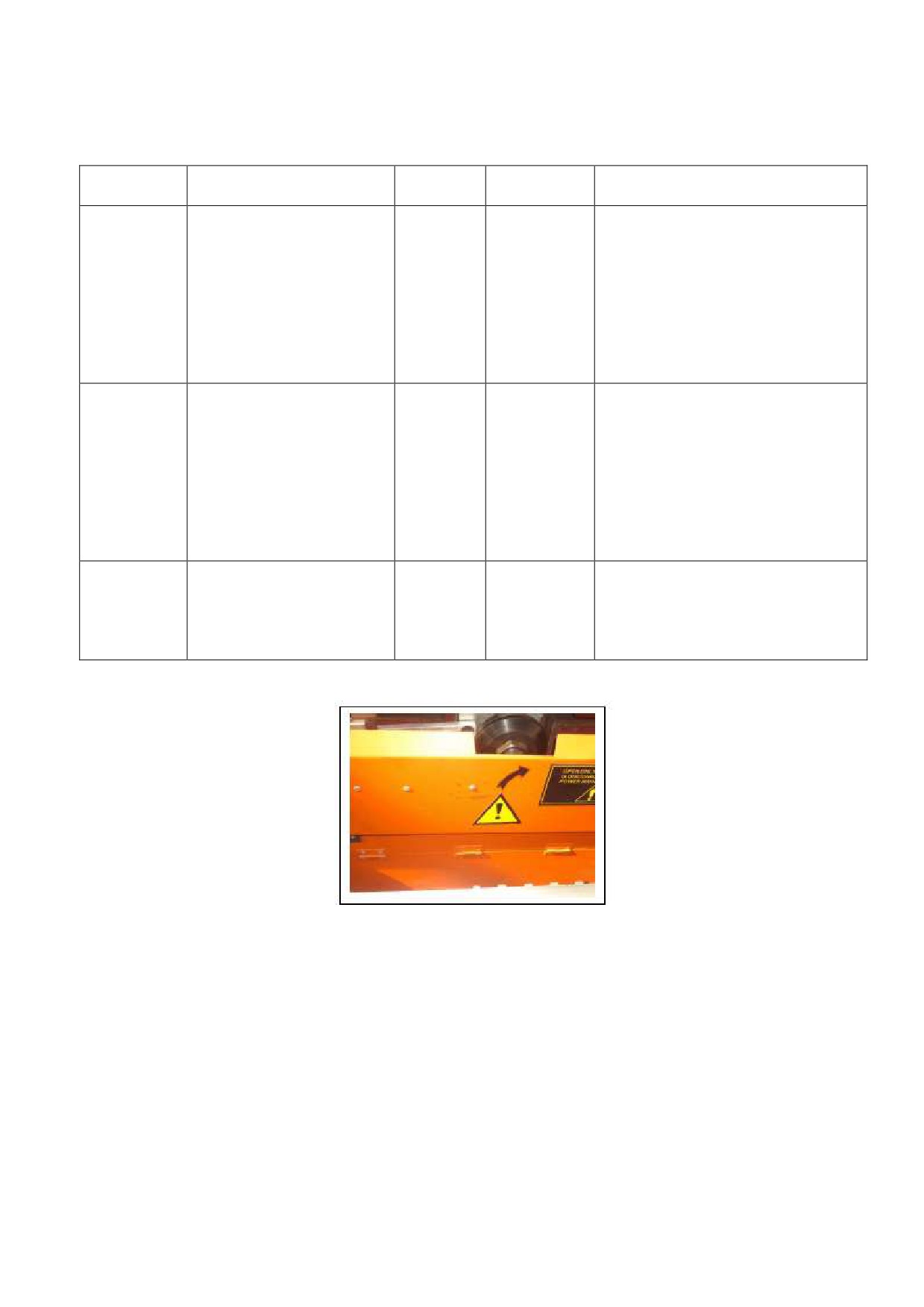

6.1 АНАЛИЗ РИСКОВ

Степень

Вероятность

Место

Характер травмы

Меры предосторожности

травмы

травмы

Передний

Травмы, нанесенные

Серьезная

Низкая

1. Передний кожух имеет

кожух

дисковой пилой

предупреждающий знак о

человеческому телу

возможности получения

серьезной травмы (рис. 6.2).

2. Вся система будет обесточена

и прекратит работу, если

передний кожух будет открыт,

даже на минимальное

расстояние (рис. 6.2).

Место

Травмы, нанесенные

Серьезная

Низкая

1. Дисковая пила всегда имеет

пиления

в

дисковой пилой

защитный кожух (рис. 6.3).

работе

человеческому телу

2. Сигнальная лампочка

предупреждает о запуске

подрезной пилы.

3. Вспомогательная прижимная

пластина помогает оператору

находиться на расстоянии от

места пиления.

Замена

Риск связан с запуском

Серьезная

Низкая

Когда оператор производит

ремня

станка из-за

замену ремня или проверку

неправильных ручных

станка, при открытии задней

операций во время

крышки вся система будет

замены или ремонта

обесточена и остановлена.

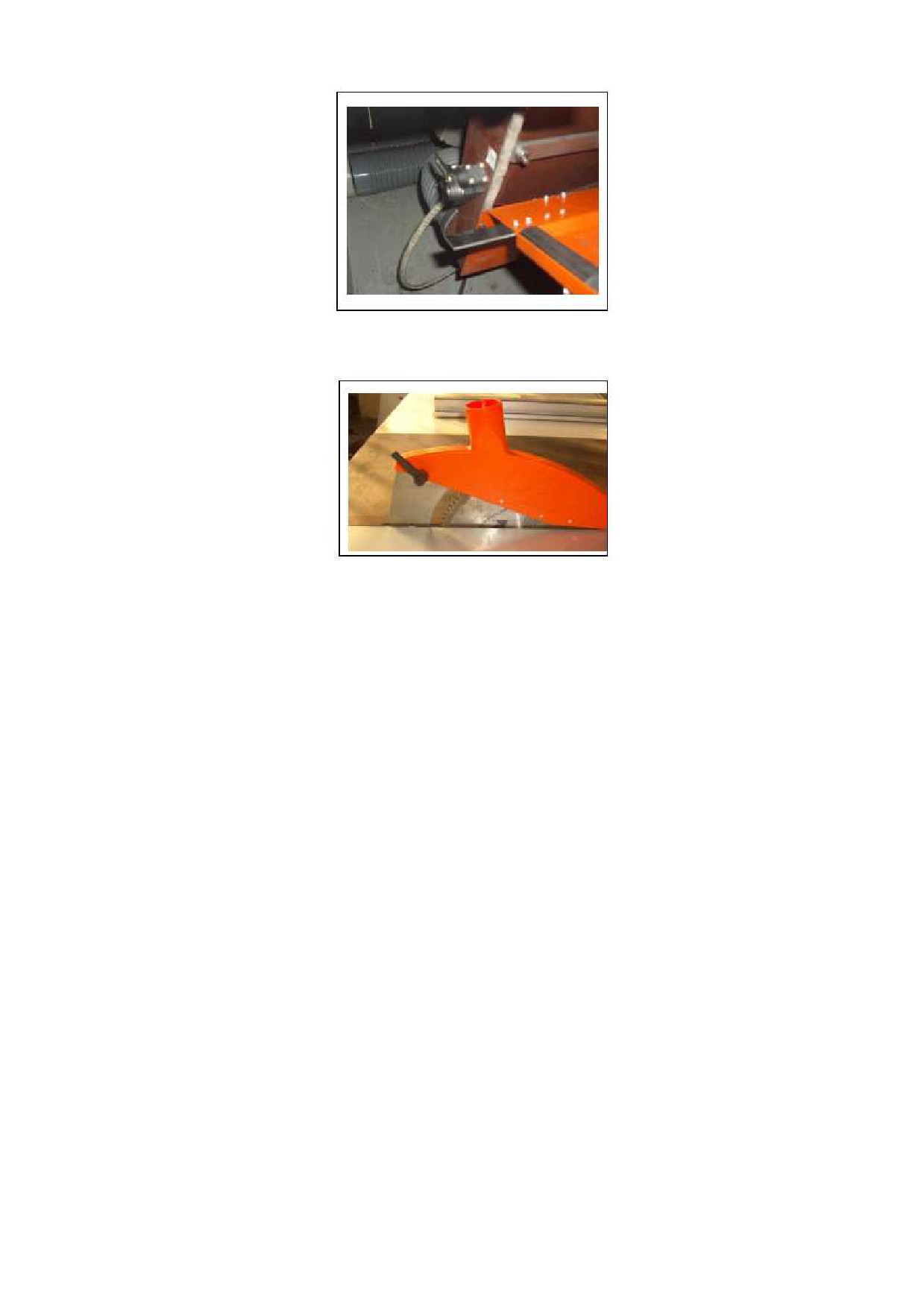

Рис. 6.1

Рис. 6.2

Рис. 6.3
