5. Расположение оборудования в передних монтажных шкафах промежуточного вагона
модели Ем508ТРУ1

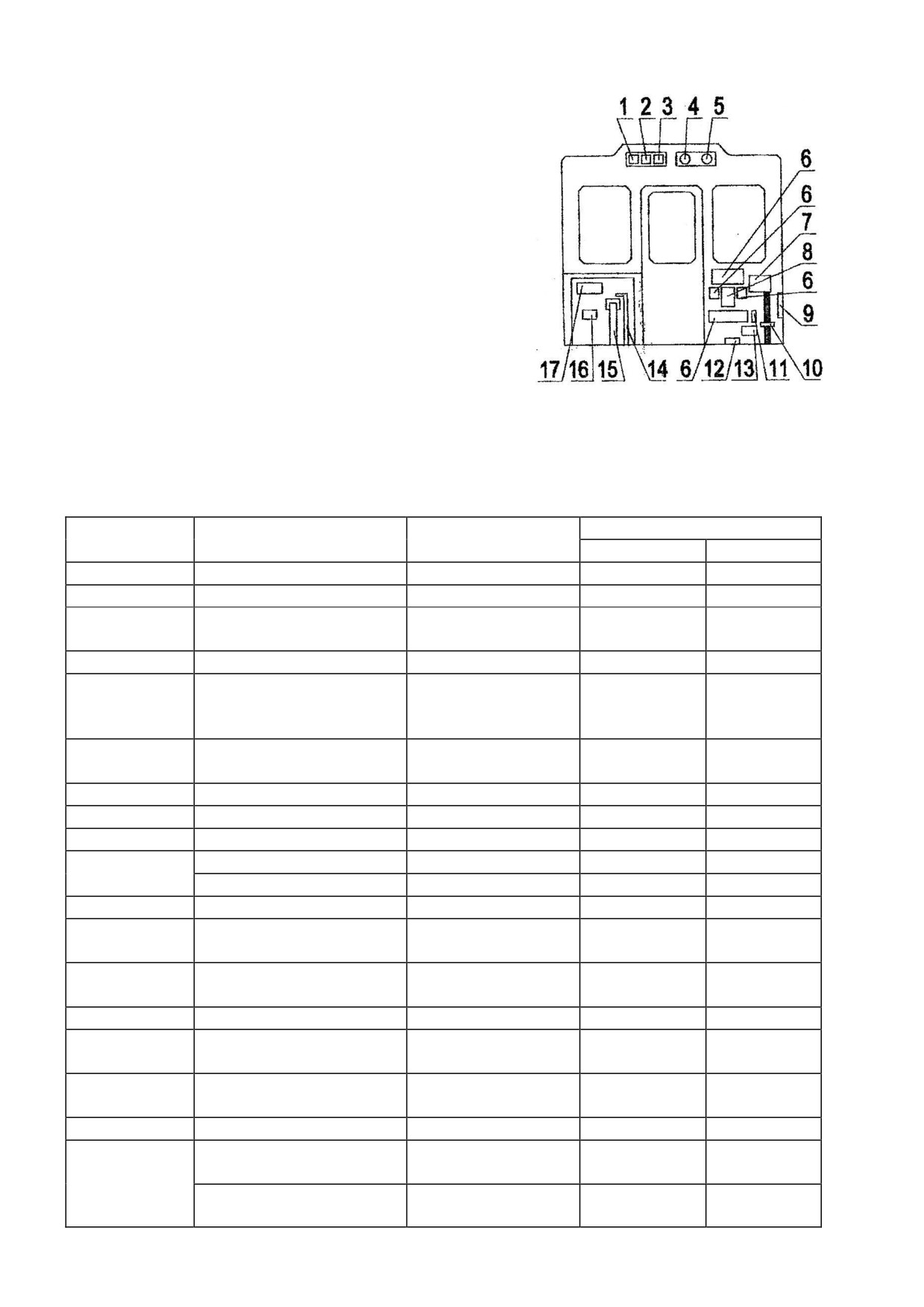

1-выключатель батареи;
2-амперметр;
3-вальтметр;
4-манометр напорной и тормозной магистрали;
5-манометр тормозного цилиндра;
6-6лок автоматических выключателей BA2I-29;
7-кран машиниста усл. №334;
8-пульт управления маневровый;
9- панель с диодами;
10-краны двойной тяги;
11-разъем для переносного пульта управления;
12-клапан «Тайфунаª;
13-панель с диодами;
14-«Стоп-Кранª;
15-колонка ручного тормоза с встроенной ручкой привода;
16-киловольтметр;
17-блок автоматинеских выключателей ВА21-29
6. Перечень основных элементов электрической схемы
Обозначение
Наименование
Тип аппарата
К-во на вагон
по эл. схеме
ЕжЗРУ-1
Ем508ТРУ-1
1
2
3
4
5
А
Антенна
Иж 2.092002
1
0
А1
А80
автоматический
ВА-21/29
48
30
выключатель
А, А2, A3
амперметр
М42100
3
2
АВТ
автоматический
ABT-325
выключатель
1
1
торможения
АВУ
автоматический
АВУ-045
1
1
выключатель управления
АК
регулятор давления
АК-11Б
1
1
АРС
аппаратура АРС
Устанав. в депо
1
0
АБ
батарея аккумуляторная
56 КН-80
1
1
Б13-Б14
Шунт
75ШСМ
1
1
амперметр
М42100
1
1
БД
блокировка дверная
ВПК2110(ВПК2112)
8
8
БПТ 1(2)
блокировка
ВПК2110(ВПК2112)
2
2
пневмотормоза
БУ-13
блок управления
РТ 300/300
1
1
регулятора
БС-29
блок силовой регулятора
РТ 300/300
1
1
ВДОЛ
вентиль откр. левых
ДВР №87
1
1
дверей
ВДОП
вентиль откр. правых
ДВР №87
1
1
дверей
ДВЗ
вентиль закрытия дверей
ДВР №87
1
1
ВБ
выключатель батареи
ВБ-13
0
1
ВБ-11
1
0
Тоже
Вперед Назад
вентиль эл. магнитных
ВВ-2
2
2
включающего типа
элемент кулачковый
КЭ-42(ЭУ-1;ЭУ-5)
4
4
управления
элемент кулачковый
КЭ-47(КЭ-47А)
8
8
силовой
Вперед Назад
Реверсор
ПР-772А-1
1
1
ВУД1, ВУД2
выключатель управления
ВУ22-4Б2
2
0
дверями
ВУС
выключатель усиленного
ДРДТ5С767
1
0
света фар
ВДЛ
выключатель открытия
ВУ22-4А1
1
0
левых дверей
ВМК
выключатель
ВУ-22-4Б2
1
0
моторкомпрессора
ВАХ
переключатель
2ПП-250К
1
0
аварийного хода
ВАД
переключатель
2ПП-250К
аварийного закрытия
1
0
дверей
Вкл. радио
переключатель вкл.
2ПП-250К
1
0
радио
Выкл.усил. НЧ
переключатель низкой
2ПП-250К
1
0
частоты
Выкл АРС
выключатель аппаратуры
2ПП-250К
1
0
АРС
Выкл АЛС
выключатель АЛС
2ПП-250К
1
0
Вкл. инфр
2ПП-250К
1
0
включение информатора
Вентиль реген.
вентиль зам. №1 и №2
ВР-337
2
2
№1, №2
пневматич. тормоза
АСНП
аппаратура считывания
устанавл. в депо
номера поезда
ГВ
разъединитель
ГВ-10Е(Ж)
1
1
однополюсный
ГР-1
ГР-4
динамик
ЗГДШ-2-8-10
4
4
громкоговорителя
ДТ-1.ДТ-2
датчик тока
ДТ 143
2
2
ДКПТ
датчик контроля
СО № 115
1
1
пневмат. торможения
СОТ № 352
ДВШ
датчик вращения
ДВШ
1
0
шестерни
ДИП
источник бортового
ДИП-01К
1
1
энергопитания
ДИП
кнопка включения
KE01 1исп.
2
0
вкл.(откл)
(отключения) ДИП
1(чёрная, красная)
ЗУМ
заземляющее устройство
ЗУМ1(ЗУМ2)
4
4
ИШ1-3 ИШ2-4
катушка индуктивного
ИШ-15
1
1
шунта
KB
контроллер машиниста
КВ-70
1
0
КРУ
контроллер резервного
КВ-68А-2
1
0
управления
КРП
кнопка резервного пуска
КЕ011исп. 1черн
1
0
КС-1
коробка соединительнаª
СК-43А
1
1
КВРП
кнопка возврата РП
КЕ011исп. 1черн
1
0
КДЛ, КДП
кнопка откр. левых
КЕ011исп. 1черн
2
0
(правых) дверей
КРЭД
кнопка резервного
КЕ011исп. 1черн
1
0
закрытия дверей
КСН
кнопка сигнализации
КЕ011исп. 1черн
1
0
неисправности.
КВТ
кнопка восприятия
КЕ011исп. 2черн
1
0
торможения
КС-717
коробка соединительная
2.7170.36.20.040.00
4
4
силовая
Контр. Громк.
переключатель
2ПП-250К
контрольного
1
0
громкоговорителя
Контр. ГР
контрольный
1ГД-40
1
0
громкоговоритель
КСБ1, КСБ2
контактор силового
КПП-113
2
2
блока
КПП
контактор первичного
КПП-113
1
1
преобразования
КШ1.КШ2
контактор шунтировки
КПП-113
2
2
поля
КУП
контактор управления
МК-1-20М
1
0
печью
КВЦ
контактор вспомог. цепи
МК-1-20М
1
1
КК
контактор компрессора
МК-1-20М
1
1
КД
реле контроля дверей
РЭВ811Т
1
0
К25
контактор 25 провода
КТК-0-10
1
0
KV(V)
киловольтметр
М42100
1
1
(вольтметр)
ЛК1...ЛК5
линейный контактор
ПК 163 А
5
5
вентиль эл. магнитный
ВВ-10(ВВ-6)
5
5
включ.
Л0-Л20
предохранитель
ПП-28
1
1
М
микрофон МЭМ60
уставав в эл депо
2
0
МК
эл. двигатель мотор
ДК-408(ДК-410)
1
1
компрессора
HP
нулевое реле
Р3150
1
1
Откл АВУ
переключатель АВУ
2ПП-250К
1
0
ПБ
педаль безопасности
НВ-701А
1
0
ПМ
пульт машиниста
ПМ-05
1
0
ПС,ПЛ,ПТ1,П
элемент кулачковой
КЭ-42(ЭУ-1, ЭУ-5)
18
18
Т2
управл. ЭКГ18И-1
П
предохран. главной цели
ПП36
1
1
ПО
предохран. вспом. оепи
ПП28
1
1
П2, П4, П5
предохран. ЯП 60
ПП28
3
3
П1, П11
предохран.
ПП28
2
2
аккумуляторной батареи
ПГ
панель с диодами
1085157.00 СБ
1
0
ПДАРС
панель с диодами
1085157.00 СБ
1
0
ПП
панель с диодами
1086054.00 СБ
0
1
ПРА-ЗА
панель с диодами
6ТД 367202
1
1
ПР1; ПР2
вкл. программ
кнопка
2
0
радиоинфор.
малогабаритная
ПК-1, ПК-2
приёмная катушка АРС
устанан. в эл. депо
2
0
ПМР
пульт маневровый
1086.20. 1.1 100 1Б
0
1
Печь
печь в кабине машиниста
ПЭТ
1
0
PC
радиостанция
уставав, в Эл. депо
1
0
РК
элемент кулачковый
КЭ-42(ЭУ-1;ЭУ-5)
15
15
ЭГК-17И-1
РК-1...РК-27
элемент кулачковый
КЭ-47Д (КЭ-47)
27
27
силовой ЭПС-17И-1
РПБ
Реле педали безопасн.
РЭВ-813
1
0
РПУ
реле пониженном
РЭВ-811
1
1
установки
РД
реле дверей
РЭВ-821
1
1
РТ-2
реле контроля
P-53
1
1
тормозного тока
РКТТ
реле контроля
Р-52Б
1
1
тормозного тока
РР
реле реверсировки
РЭВ-825
1
1
РЗ-1;РЗ-2
реле заземления
РМ-3001
2
2
РПЛ
реле перегрузки
РМ-3001
1
1
линейное
РП-1-3
реле перегрузки группы
РМ-3001
1
1
ТЭД
РП2-4
реле перегрузки группы
РМ-3001
1
1
ТЭД
РП воз.
реле возврата РП
РМ-3001
1
1
РВ1
реле времени
Р-3100
1
1
РВ2
реле времени
РМ-3001
1
1
РРП
реле резервного пуска
Р-3100
1
1
РРТ
реле ручного
Р-3100
1
1
торможения
РУП
реле управления полем
Р-3100
1
1
Р1-5
Контактор 1-ого
КТК-0-10
1
0
поездного провода
рез. МК
ккяюч. резервного МК
КЕ-011 исп 1черн.
РУТ
силовая катушка реле
Р52Б
2
2
ускорения и торможения
РУТ под.
подъемная катушка РУТ
Р52Б
1
1
РУТ авт.
авторежимная катушка
Р52Б
1
1
РУТ
Р пер.
реле перехода
РМ-3000
1
1
РЦ
разъединитель цепей
УП 5317-1148
1
0
АРС
СДПП
серводвигатель
ПЛ-072Д
1
1
СДРК
серводвигатель
ПЛ-072Г
1
1
СТ
трансформатор
Р-10
2
2
согласующий
СУ
антенно-согласующее
ИЖ2240013
1
0
устройство
СО ЭПК
сигнализатор давления
СО-115 СОТ-352
1
0
СР-1
стоп-реле
Р-3000
1
1
СК-1
коробка соединительная
1086.19.6.0000
1
1
(передняя)
СК-2
коробка соединительная
1086.01
11.00
1
1
(задняя)
КС-2
коробка соединительная
СК-25 Ж
2
2
КС-1
коробка соединительная
СК-43А
1
1
Сигнализация
устапав. в эл. депо
1
0
(звонок)
звуковая сигнализация
ТР-1; ТР-2
контактор тормозного
КПП- 113
2
2
тока
ТРК
реле электротепловое
ТРТП115Р
1
1
токовое
ТР
токоприемник
ТР-ЗА(ТР-ЗБ)
4
4
Т1-Т11,
элемент кулачковый
КЭ-47Д(КЭ-47)
20
20
Т14-Т21
силовой ЭКГ-18И-1
T12-TI3
элемент кулачковый
КЭ-46А
2
2
силовой ЭКГ-18И-1
УАВА
контакты УАВА
УАВА
1
0
УЭСПМ
устройство экстр, связи
устанав. в эл депо
1компл.
1компл.
«пасаж.-машинистª
ЭКК1; ЭКК2
электрококтакткаж
2
2
коробка
ЭПК
эл. пневматический
ЭПВ-177
1
0
вентиль
ЭТПП
катушка эл. тормоза
ЭКГ18И-1
1
1
серво-двигатом ПЛ-072Д
ЯЯ2-ЯЯ4
шунт
75ШСМ
1
1
амперметр
М 42100
1
1
1...4
эл.тяговый двигатель и
ДК-116А
4
4
об-мотка возбужден.
Приборы освещения и сигнализации
лампа люминесцентного
ЛВМ2х20
H1...H23
21
23
светильника
лампа сигналю, отключения
120x15
Сигн. ДИП
2
2
ДИП
лампа сигналю, включения
120x15
Сига, тормоза
2
2
тормоза
РП
лампа сигналю, сработки РП
120x15
2
2
лампа сигналю, открыт.
120x15
Сигн. дверей
2
2
дверей
Фара 1(2)
лампа светильника СМЗ
80x60
2
0
лампа фары 20.12.37.11
ДКГ 24-70
ФараЗ...Фара6
4
0
галоген.
Сигн, фонарь
лампа фонар СМ4 (красный)
120x15
2
0
правый(левый)
лампа освещения кабины
80x60 с
Осв. каб.
1
0
машиниста
патроном Е-27
Разъёмы
1-7Р; 2-7Р
вилка и розетка блочные
7Р-52
2компл.
0
вилка
ШР20П5ЭШ10
СТО
0
2
НМ
розетка
ШР20П5ЭШ10
0
2
разъем
СШР50П50ЭШ
Ш1
1компл.
0
-3
розетка
2РМ22КП4ГЗВ
Ш2.ШЗ
2
0
1
вилка и розетка
ШР20П5ЭШ10
Ш2, ШЗ
2компл.
0
НМ
Ш1-1-Ш-1-40
розетка
7Р-52
0
1
розетка
2РМД18КП4Г5
Ш4;Ш5
2
0
81
Ш6;Ш7;Ш8
розетка
ШР20П5ЭШ10
4
0
розетка
2РМ-22КУ1-
Ш18
1
0
14ГЗВ1
Ш20;Ш22
розетка
Р48П28ЭГ1
2
0
розетка
2РМ22Б4ШЗВ
ХР1;ХР2
2
0
1
розетка
2РМТ22Б4ПВ1
XS4;XS5
2
0
8
Перечень резисторов
Обозначение по эл.
Величина
Где установлена
Кол-во на вагоне
схеме
сопротивления в
Ом
ЕжЗРУ-1
Ем508ТРУ-1
Л20-Л21
2,0
КФ-10Б-4
2
2
Л91-Р35
0,042
КФ-50А
1
1
Р35-Р36
0,028
КФ-50А
1
1
Р36-Р37
0,063
КФ-50А
1
1
Р37-Л74
0,296
КФ-50А
1
1
Р28-Р29
0,042
КФ-50А
1
1
Р29-РЗ0
0,028
КФ-50А
1
1
РЗ0-Р31
0,063
КФ-50А
1
1
Р31-Л76
0,296
КФ-50А
1
1
Л8-Л13
0,97
КФ-50А
1
1
0,76
РЗ-Р4
0,244
КФ-47А
1
1
0,367
Р4-Р5
0,57
КФ-47А
1
1
0,367
Р5-Р6
0,57
КФ-47А
3
3
Р6-Р7
0,57
КФ-47А
1
1
0,367
Р7-Р8
0,57
КФ-47А
1
1
0,367
Р8-Р9
0,57
КФ-47А
3
3
Р9-Р10
0,244
КФ-47А
0,367
1
1
Р10-Р11
0,367
КФ-47А
1
1
0,244
P17-P18
0,244
КФ-47А
2
2
P18-P19
0,57
КФ-47А
2
2
0,367
P19-P20
0,57
КФ-47А
3
3
P20-P21
0,57
КФ-47А
1
1
0,367
P21-P22
0,57
КФ-47А
1
1
0,367
P22-P23
0,57
КФ-47А
1
1
P23-P24
0,244
КФ-47А
1
1
0,367
P24-P25
0,244
КФ-47А
1
1
0,367
P11-P12
0,367
КФ-47А
3
3
P12-P13
0,97
КФ-47А
2
2
P42-P13
0,57
КФ-47А
2
2
P25-P26
0,367
КФ-47А
2
2
P17-P76
0,244
КФ-47А
1
1
P76-P27
0,57
КФ-47А
3
3
P3-P14
0,367
3
3
КФ-47А
0,195
1
1
Л40-Л63
0,97
КФ-47А
1
1
Л24-Л39
0,97
КФ-47А
1
1
P16-P17
0,97
КФ-47А
2
2
10Е-10Ж
3,0
ЭКГ-17И-1
2
2
10Н- 10Т
15,0
ЭКГ-18И-1
2
2
10AC-10AE
1,5
ЭКГ-18И-1
2
2
10АЕ-10АГ
1.0
ЭКГ-18И-1
2
2
22A-22B
2400
ЯМК
1
1
6Ю-0
150
ЯК-37В
1
1
18A-24B
820
ЯР-13Д
1
1
0-25Д
68
ЯР-13Д
1
1
10АХ-10АФ
200
ЯР-13Д
1
1
6C-0
100
ЯР-13Д
1
1
З0А-0
100
ЯР-21А-1
1
1
2K-10
75
ЯР-21А-1
1
1
Д7-0
75
ЯР-21А-1
1
1
Д6-0
820
ЯР-21А-1
1
1
10EM-0
100
ЯР-21А-1
1
1
MK1-MK2
7,5
ЯС-44В2
10
10
P13-P33
51,0
ЯС-44В2
1
1
P33-P42
300
ЯС-44В2
1
1
Л25-Л42
270
ЯС-44Г2
1
Л28-Л42
270
ЯС-44Г2
1
1
Л43-Л44
270
ЯС-44Г2
1
1
Л43-Л45
270
ЯС-44Г2
1
1
Л39-Л42
300
ЯС-44Г2
1
1
Л40-Л43
300
ЯС-44Г2
1
1
Л42-Л43
220
ЯС-44Г2
3
3
НР-НР1
3000
ЯС-44Г2
2
2
12A-0
620
ПРА-ЗА
1
1
16В-16Б
620
ПРА-ЗА
1
1
Перечень диодов
Обозначение по эл.
Типа диапазона
Где установлена
Кол-во на вагоне
схеме
ЕжЗРУ-1
Ем508ТРУ-1
8Ж-8И
Д1 122-10-12
ЭКГ-17И-1
1
1
12А-31А
В-10
ПРА-ЗА(8ТД367202)
2
2
12А-32А
В-10
ПРА-ЗА (8ТД367202)
2
2
16А-16Б
В-10
ПРА-ЗА (8ТД367202)
1
1
24А-24Б
ДШ-10-12
ЯР-13Д-1
1
1
10АН-18
Д112-10-12
ЯР-13Д-1
1
1
24А-24В
Д112-10-12
ЯР-13Д-1
1
1
27Д/3-0
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
28А/3-0
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
16В/3-15/3
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
1086.05.4.00 СБ
0
1
23А-22Б
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
1086.05.4.00 СБ
0
1
22А-22Б
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
1086.05.4.00 СБ
0
1
29/1-8И
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
1086.05.4.00 СБ
0
1
ФР1/3-ФРЗ
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
Б1/1-11/3
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
11Б-11Д
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
27А-11Д
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
11K-11Д
Д112-10-12
ПГ(1085.15.1200СБ)
1
0
70В-70Г
Д112-10-12
СН(720.03.400)
1
0
ПЗЗА-8/3
Д112-10-12
ПДАРС(1085.1 57.00СБ)
1
0
29A-29/1
Д112-10-12
ПДАРС(1085.1 57.00СБ)
1
0
