Руководство по эксплуатации нового Geely Coolray (2023 год) - часть 4

Запуск двигателя и вождение автомобиля

Рабочий режим

3. Целевое транспортное средство нахо-

дится в слепой зоне дольше опреде-

ленного времени.◄

Область обнаружения системы

мониторинга слепых зон (SVA)

Система SVA контролирует область раз-

мером примерно 3 на 3 метра позади ав-

томобиля слева и справа, согласно иллю-

страции.

Система SVA обнаруживает обыч-

ные транспортные средства (напри-

мер, легковые и грузовые автомобили или

автобусы), находящиеся в слепых зонах.

SX-049

Обнаружение небольших мотоциклов

и электрических велосипедов не гаранти-

Предупреждающие индикаторы системы

руется. Система мониторинга слепых зон

контроля слепых зон установлены на ле-

используется главным образом в город-

вом и правом наружных зеркалах заднего

ских условиях и на автомагистралях,

вида. Оповещение об обнаружении транс-

при обычной погоде. В некоторых особых

портного средства в слепой зоне включа-

рабочих условиях стандартная скорость

ет в себя следующие функции:

реакции системы не гарантируется. Води-

1.

Аварийная сигнализация уровня 1

тели выбирают по своему усмотрению,

Если транспортное средство обнару-

включать ли эту функцию в конкретных

жено в слепой зоне, выдается визу-

условиях, таких как наличие воды на до-

альное предупреждение уровня 1, ко-

рожном покрытии, песчаная дорога или

торое сохраняется не менее 2 секунд,

травяной покров.◄

пока транспортное средство будет

находиться в слепой зоне или пока

Принимайте во внимание следующие

не произойдет переключение на сиг-

условия, которые могут повлиять на нор-

нализацию уровня 2. Звуковой сигнал

мальную работу системы:

на этом уровне не выдается.

• Меняется степень влажности дорож-

2.

Аварийная сигнализация уровня 2

ного покрытия.

Если во время маневра транспортное

• Разная интенсивность внешнего шума

средство обнаружено в слепой зоне,

слева и справа от автомобиля.

выдается визуальное предупрежде-

• Относительная

скорость

вашего

ние уровня 2, которое сохраняется

и движущегося рядом транспортного

не менее 2 секунд, пока транспортное

средства сравнительно велика.

• Происходит резкое ускорение или за-

средство будет находиться в слепой

зоне или пока не произойдет пере-

медление автомобиля.

ключение на сигнализацию уровня 1.

При этом выдается звуковой сигнал.

Система мониторинга слепых зон

активируется при соблюдении сле-

дующих условий:

1.

Скорость автомобиля составляет 30-

120 км/ч, а система мониторинга сле-

пых зон не отключена.

2.

Включен режим D.

172

Запуск двигателя и вождение автомобиля

Система интеллектуального

Включение/активация функции

управления дальним светом

(IHBC)*

1

Система интеллектуального управления

дальним светом (IHBC) осуществляет

автоматическое переключение между

ближним и дальним светом фар в темное

время суток. Основываясь на информа-

ции об источнике света, обнаруженном ка-

2

мерой, расположенной за ветровым сте-

клом, система автоматически выполняет

переключение между дальним и ближним

светом в зависимости от света фар (фо-

SX-049

нарей) попутных или встречных транс-

портных средств, а также от окружающей

1. Переведите комбинированный пере-

освещенности. Как правило, эта функция

3

ключатель световых приборов в поло-

автоматически переключает дальний свет

A

жение

и отпустите: переключатель

на ближний при обнаружении фар встреч-

автоматически вернется в положение

ного автомобиля, задних фонарей попут-

AUTO.

ного автомобиля или других источников

2. В темное время суток после автомати-

света, чтобы избежать ослепления даль-

ческого включения фар автоматически

ним светом других участников движения.

4

активируется система IHBC, а индика-

После того как транспортные средства

тор на комбинации приборов загорает-

встречаются, выполняют обгон или обна-

ся белым светом.

ружение другого источника света прекра-

После активации системы IHBC при со-

щается, ближний свет автоматически пе-

блюдении всех следующих условий систе-

реключается на дальний.

ма автоматически включает дальний свет:

1. Скорость автомобиля ≥ 40 км/ч.

5

2. Другие участники дорожного движения

или иные источники света не обнару-

жены.

Система IHBC автоматически включает

ближний свет при соблюдении следующих

1

условий:

6

1. Скорость автомобиля ≤ 25 км/ч.

2. Обнаружены другие участники дорож-

ного движения или иные источники

света.

Если система IHBC включила даль-

SX-0469

ний свет, а скорость автомобиля

7

Датчики, используемые системой IHBC,

поддерживается на уровне

25-40

указаны ниже:

км/ч, система может оставить дальний

1. Передняя камера

свет включенным до тех пор, пока не бу-

дет обнаружена информация об источни-

ке света, после чего система IHBC вклю-

чит ближний свет.◄

8

* - функция может полностью или частично отсутствовать в комплектации Вашего автомобиля

173

Действия в чрезвычайной ситуации

Устройство аварийной

сигнализации

1

Аварийная световая

сигнализация

2

Знак аварийной остановки должен быть

выставлен на дороге в соответствии

3

с действующими требованиями правил

дорожного движения.

SX-050

Если автомобиль необходимо замедлить

или остановить ввиду неисправности, на-

жмите выключатель аварийной световой

4

сигнализации. Индикатор на выключателе

начнет мигать. Одновременно будут ми-

гать левые и правые указатели поворота

для предупреждения других участников

дорожного движения. Чтобы отключить

аварийную световую сигнализацию, на-

5

жмите выключатель еще раз.

Знак аварийной остановки*

6

7

SX-050

Знак аварийной остановки находится

в багажном отделении. Чтобы достать его,

следует поднять фальшпол багажного от-

8

деления.

* - функция может полностью или частично отсутствовать в комплектации Вашего автомобиля

175

Действия в чрезвычайной ситуации

Вентилятор системы охлаждения

5. Подсоедините другой конец черного

и другие подвижные компоненты

отрицательного кабеля к отрицатель-

двигателя могут причинить тяжелую трав-

ному (-) выводу (D) разряженной акку-

му. Не касайтесь вентилятора системы

муляторной батареи.

1

охлаждения двигателя руками, одеждой

6. Попробуйте запустить двигатель ав-

и инструментами.◄

томобиля с разряженной аккумуля-

торной батареей. После нескольких

Использование открытого огня ря-

неудачных попыток запуска двигателя,

дом с аккумуляторной батареей мо-

обратитесь в авторизованный сервис-

жет привести к взрыву газа, находящегося

ный центр Geely для устранения не-

внутри нее, что станет причиной травмы

2

исправности.

или гибели. Кислота аккумуляторной бата-

Нарушение порядка подсоединения

реи может вызвать ожоги. Не допускайте

или отсоединения кабелей может

попадания кислоты на кожу. Если кислота

привести к короткому замыканию и по-

попала на кожу или в глаза, промойте по-

вреждению автомобиля. На устранение

раженный участок водой и незамедли-

повреждений, вызванных такими действи-

тельно обратитесь за медицинской помо-

3

ями, условия гарантии не распространя-

щью.◄

ются. Необходимо строго соблюдать поря-

док подсоединения и отсоединения

кабелей, а также следить, чтобы кабели

не соприкасались между собой и с други-

A

ми металлическими деталями.◄

1

D

4

Порядок отсоединения кабелей между

двумя автомобилями:

1. Отсоедините черный отрицательный

(-) провод от разряженной аккумуля-

торной батареи.

B

2

C

2. Отсоедините черный отрицательный

(-) провод от заряженной аккумуля-

5

торной батареи.

SX-0506

3. Отсоедините красный положительный

(+) провод от разряженной аккумуля-

1. Разряженная аккумуляторная ба-

торной батареи.

тарея

4. Отсоедините красный положительный

2. Заряженная аккумуляторная бата-

(+) провод от заряженной аккумуля-

6

рея

торной батареи.

2.

Подсоедините один конец красного

положительного кабеля к положитель-

ному (+) выводу (А) разряженной акку-

муляторной батареи.

3.

Подсоедините другой конец красного

положительного кабеля к положитель-

7

ному (+) выводу (B) заряженной акку-

муляторной батареи.

4.

Подсоедините один конец черного от-

рицательного кабеля к отрицательно-

му (-) выводу (С) заряженной аккуму-

ляторной батареи.

8

177

Действия в чрезвычайной ситуации

• При использовании буксировочной

Буксировочная проушина устанавливает-

проушины обязательно используйте

ся с правой стороны переднего/заднего

оснастку, соответствующую правилам

бампера автомобиля, а буксировочное

дорожного движения (например, жест-

кольцо находится в нише запасного колеса

1

кую буксировочную штангу или букси-

для инструментов, в багажном отделении.

ровочный трос), чтобы отбуксировать

Чтобы установить переднюю буксировоч-

автомобиль на небольшое расстояние

ную проушину, необходимо снять крышку

до ближайшей станции технического

монтажного отверстия с помощью подхо-

обслуживания.

дящей отвертки. Затем следует ввернуть

• Не допускается использовать букси-

проушину в резьбовое гнездо и надежно

2

ровочную проушину для буксировки

затянуть ключом для откручивания гаек

автомобиля по бездорожью или по до-

колеса. При поломке автомобиля или при

роге с препятствиями.

аварии можно использовать переднюю

• При использовании буксировочной

или заднюю буксировочную проушину

проушины тягач и буксируемый авто-

в качестве буксировочной точки. Проуши-

мобили должны по возможности дви-

ну нельзя использовать для буксировки

гаться по одной линии. Несоблюдение

других автомобилей. Также запрещено

3

инструкций, описанных выше, может

использование проушины для буксировки

привести к аварии и повреждению ав-

прицепа.

томобиля.◄

Не выполняйте буксировку на высо-

Установка буксировочной проушины

кой скорости. Чрезмерное буксиро-

вочное усилие может привести к повреж-

дению автомобиля.◄

4

5

SX-050

6

7

SX-050

8

179

Действия в чрезвычайной ситуации

• Избыточный прогиб и деформация

Замена шин

протектора

Шина

• Перегрев

• Перегрузка шины

Общие сведения

• Преждевременный или неравномер-

По вопросам, связанным с техническим

ный износ

обслуживанием и гарантийным ремонтом

• Ухудшение управляемости

шин, обращайтесь к описанным условиям

• Повышенный расход топлива

сервисной книги, прилагаемой к автомо-

Избыточное давление в шинах приводит

билю. Дополнительную информацию мож-

к указанным ниже последствиям:

но получить также у производителя шин.

• Неравномерный износ

Шины, техническое обслуживание

• Ухудшение управляемости

которых не проводилось или кото-

• Ухудшение плавности хода

рые использовались некорректно, могут

• Повышенная вероятность поврежде-

быть источником опасности. Недостаточ-

ния в результате дорожных условий.◄

ное давление в шинах так же опасно, как

и перегрузка шин. Дорожно-транспортное

происшествие, ставшее следствием этих

факторов, может привести к тяжелым

травмам.

Необходимо регулярно проверять состоя-

ние шин и поддерживать в них рекомендо-

ванное давление воздуха.

Давление следует проверять при холод-

ных шинах. Обратитесь к разделу «Давле-

ние в холодных шинах» главы VIII («Тех-

нические характеристики»).

Шины, давление в которых превышает

SX-050

норму, больше подвержены поврежде-

ниям, проколам или разрыву вследствие

Табличка с рекомендуемым давлени-

резкого удара, например при наезде

ем в шинах размещена на автомобиле.

на дорожные препятствия. Поэтому необ-

Табличка расположена в нижней части

ходимо поддерживать в шинах рекомен-

центральной левой стойки с внешней сто-

дованное давление.

роны. На табличке указаны значения дав-

Использование поврежденных или быв-

ления воздуха для передних шин, задних

ших в употреблении шин может привести

шин и шины запасного колеса.

к аварии. Необходимо своевременно за-

Система контроля давления в шинах

менять шины с чрезмерно изношенным

(TPMS)*

протектором и поврежденные шины.◄

Описываемый

автомобиль

оснащен

Давление в шинах

системой контроля давления в шинах

Шины работают эффективно только в том

(TPMS). Эта система определяет уровень

случае, если давление воздуха в них соот-

давления в шинах с помощью радиосиг-

ветствует норме.

налов и специальных датчиков. Система

Недостаточное или чрезмерное дав-

используется для измерения давления

ление в шинах может повлиять

в автомобильных шинах и отправки соот-

на состояние шин и ходовые характери-

ветствующих данных на блок управления,

стики автомобиля.

который находится в автомобиле. Для во-

дителя включение контрольной лампы

Недостаточное давление в шинах может

состояния системы TPMS является сигна-

привести к указанным ниже последствиям:

лом о необходимости проверить давление

* - функция может полностью или частично отсутствовать в комплектации Вашего автомобиля

180

Действия в чрезвычайной ситуации

всех шин. Это позволяет постоянно под-

Углы установки и балансировка

держивать эксплуатационные качества

колес

автомобильных шин на уровне, близком

Если наблюдается неравномерный износ

к характеристикам новых шин. При обна-

1

шин или постоянный увод автомобиля

ружении неравномерного износа шин сле-

с траектории прямолинейного движения,

дует немедленно выполнить перестанов-

необходимо проверить состояние шин

ку колес и проверить углы их установки.

и углы установки колес. Если отмечает-

Также проверьте шины и колесные диски

ся вибрация автомобиля при движении

на наличие повреждений. Подробные

по гладкой дороге, может понадобиться

сведения приведены в разделе «Сроки

балансировка шин и колесных дисков.

2

замены шин» и «Замена шин» в разделе

Обратитесь в авторизованный сервисный

«Действия в непредвиденной ситуации»

центр компании Geely как можно раньше.

настоящей главы.

Замена колес

Замените деформированные, растрескав-

шиеся и поврежденные коррозией колес-

3

ные диски. Если колесные гайки слишком

часто самопроизвольно отворачиваются,

замените колесный диск, ступицу или

гайки крепления. Если возникает необхо-

димость заменить колесный диск, колес-

ную гайку или датчик системы контроля

давления в шинах (TPMS), заменяйте их

4

только на оригинальные комплектующие.

Это гарантирует пригодность колесных

SX-0510

дисков, колесных гаек и датчиков системы

контроля давления в шинах (TPMS) для

Переставляйте шины в порядке, который

вашего автомобиля.

показан на этом рисунке. После пере-

Использование ненадлежащих ко-

5

становки колес скорректируйте давле-

лесных дисков или колесных гаек

ние в передних и задних шинах с учетом

очень опасно. Это негативно повлияет

данных, указанных в соответствующей

на эффективность торможения и управ-

справочной табличке. См. параграф «Дав-

ляемость автомобиля и может привести

ление в шинах» в разделе «Действия

к несчастным случаям и травмам. Для за-

в непредвиденной ситуации» настоящей

мены следует выбирать колесные диски

главы.

6

и колесные гайки надлежащего типа.◄

Наличие ржавчины и грязи на коле-

Использование ненадлежащих ко-

се или соединительных деталях ко-

лес может привести к сокращению

леса через некоторое время может приве-

срока службы подшипников, элементов

сти к ослаблению колесных гаек. Колесо

подвески, ухудшению охлаждения тормоз-

может открутиться, что приведет к дорож-

ных механизмов, неверным показаниям

но-транспортному происшествию. Выпол-

7

спидометра или одометра, а также

няя замену колеса, очистите сопрягаемые

к уменьшению зазора между шинами или

поверхности колеса и ступицы от ржавчи-

цепями противоскольжения и кузовом

ны и загрязнений. В экстренной ситуации

(шасси).◄

можно выполнить очистку тканью или сал-

феткой; при необходимости полностью

удалите ржавчину и загрязнения скребком

8

или стальной проволочной щеткой.◄

183

Действия в чрезвычайной ситуации

Использование бывших в употреблении

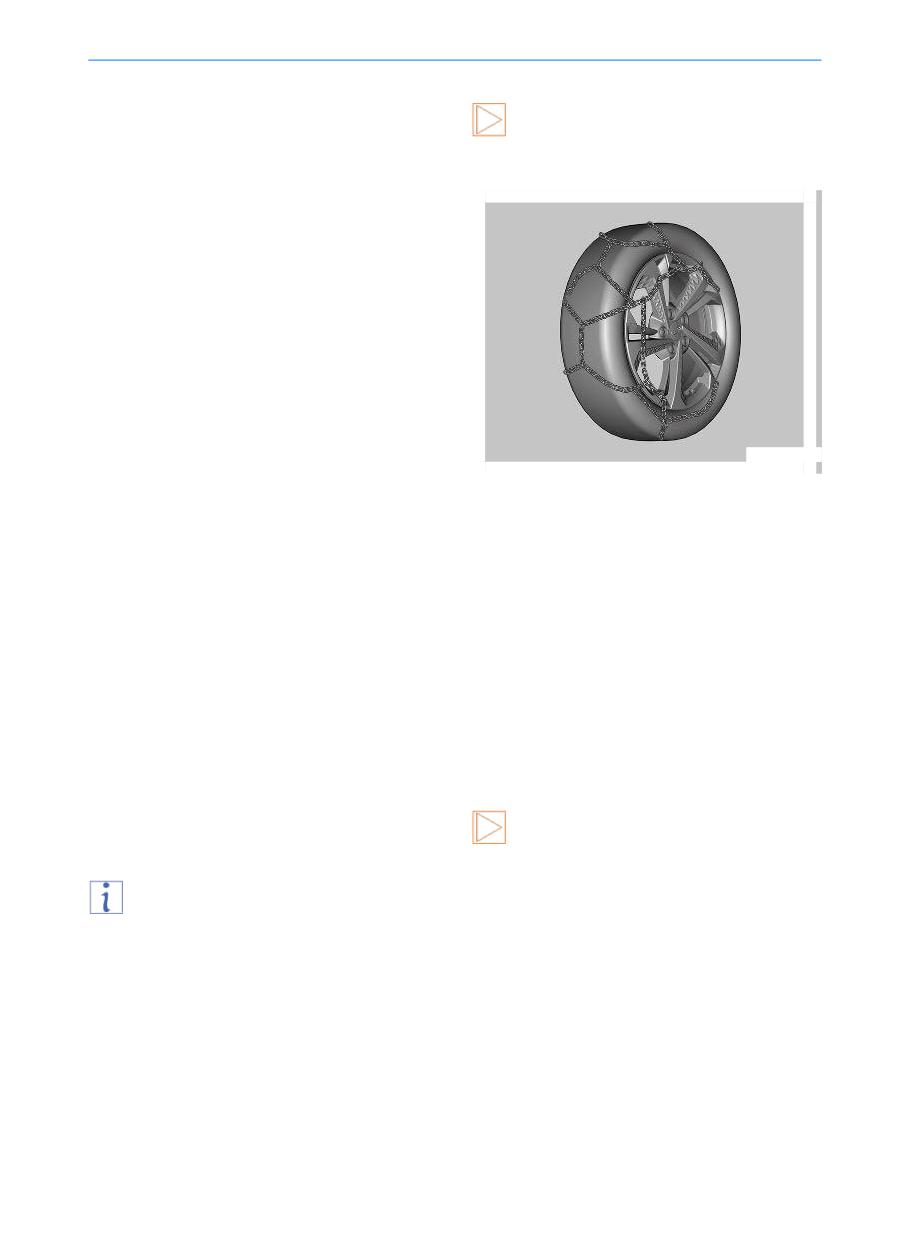

Цепи противоскольжения

колесных дисков

Цепи не входят в комплектацию опи-

Использование бывших в употреблении

сываемого автомобиля. Сведения

колесных дисков запрещено, так как это

по этому вопросу приведены исключи-

может привести к несчастному случаю.

тельно в справочных целях.◄

Если возникает необходимость заменить

колесный диск, выбирайте только новый

оригинальный диск.

Зимние шины

Использование зимних шин позволяет

увеличить сцепление колес с обледенев-

шим или заснеженным дорожным покры-

тием. Использование зимних шин на су-

хих дорогах может привести к ухудшению

сцепления колес с дорожным покрытием,

к повышению уровня шума и к сокраще-

нию срока службы протектора. Также сле-

дует учитывать изменения в управляемо-

SX-051

сти и торможении автомобиля.

По вопросам поставки зимних шин с под-

Определить необходимость использо-

бором соответствующих типоразмеров

вания цепей противоскольжения можно

обращайтесь в авторизованный сервис-

по фактической дорожной обстановке.

ный центр Geely. Если принято решение

При использовании цепей следует по воз-

об установке зимних шин, следует учесть

можности избегать полной загрузки авто-

мобиля. Двигайтесь осторожно и на не-

следующие обстоятельства:

• Следует использовать шины одной

большой скорости. В противном случае

и той же марки, а также с одинаковым

возможно повреждение автомобиля или

рисунком протектора на всех четырех

ухудшение его управляемости.

Если принято решение установить цепи

колесах.

противоскольжения, следует использо-

• Допускается использование только

шин радиальной конструкции, размер,

вать те, которые соответствуют размеру

грузоподъемность и допустимая ско-

шин автомобиля. Устанавливать цепи

рость которых соответствуют техниче-

необходимо в строгом соответствии с ин-

ским характеристикам оригинальных

струкциями изготовителя.

шин.

Не используйте цепи противосколь-

• Не превышайте максимально допусти-

жения при движении по сухой доро-

мую скорость для шины.

ге.◄

Зимние шины и другие шины не со-

Нарушение целостности шины

ответствуют оригинальным характе-

Разрыв шины во время движения сопро-

ристикам, поэтому ложный сигнал

вождается описанными ниже последстви-

о ненормальном давлении в шинах или

ями. Примите соответствующие меры

отсутствие такого сигнала при наличии от-

с учетом конкретной ситуации:

клонения от нормы.◄

1. Если лопнула передняя шина, авто-

мобиль будет отклоняться от прямо-

линейного движения в сторону по-

врежденной шины. Отпустите педаль

акселератора и крепко удерживайте

рулевое колесо. Доверните рулевое

колесо, чтобы удержать автомобиль

184

Действия в чрезвычайной ситуации

на занимаемой полосе движения, а за-

Замена колеса запасным

тем плавно нажмите на педаль тор-

Остановите автомобиль на удобной

моза, чтобы остановить автомобиль

для безопасной замены колеса гори-

в максимально безопасном месте.

1

зонтальной площадке, где он не будет ме-

2. Если лопнула задняя шина, отпусти-

шать движению транспорта. Перед экс-

те педаль акселератора. Поверните

тренной заменой колеса на автомобиле

рулевое колесо в требуемом направ-

должна быть включена аварийная свето-

лении, чтобы сохранить управление

вая сигнализация, а на расстоянии 15-

автомобилем. Несмотря на сильную

30 м (в зависимости от места замены

тряску и шум, сохранить управление

шины, согласно ПДД) позади него должен

2

все же можно. Плавно нажмите на пе-

быть установлен знак аварийной останов-

даль тормоза, чтобы остановить ав-

ки. Это делается для предотвращения до-

томобиль в максимально безопасном

рожно-транспортных происшествий.◄

месте.

Обнаружив небольшую утечку воздуха

Извлечение запасного колеса

из шины, выполните следующие дей-

и ящика с инструментами

3

ствия:

Домкрат и инструменты

1. Медленно двигайтесь на автомобиле

в безопасное место, чтобы избежать

дальнейшего повреждения шин и ко-

лесных дисков.

2. Включите аварийную световую сигна-

лизацию и разместите знак аварийной

4

остановки в надлежащем месте.

3. Замените колесо (колеса).

Работа по замене колес сопряжена

с опасностью. Автомобиль может

соскользнуть с домкрата, опрокинуться

или защемить вас или других людей, что

5

приведет к травмам или гибели. Для заме-

SX-051

ны колеса следует найти горизонтальную

площадку. Чтобы обеспечить неподвиж-

Домкрат и необходимые инструменты

ность автомобиля, примите следующие

находятся в ложементе с набором води-

меры:

тельских инструментов, в нише запасного

• Переведите коробку передач в парко-

колеса.

6

вочное (P) или нейтральное (N) поло-

жение.

• Оттяните переключатель тормоза

EPB.

• Остановите двигатель. Не запускайте

двигатель при поднятом автомобиле.

7

• Не позволяйте пассажирам оставать-

ся в автомобиле.

• Прежде чем менять колесо, помести-

те клинья перед остальными шинами

и позади них.◄

8

185

Действия в чрезвычайной ситуации

Запасное колесо

SX-051

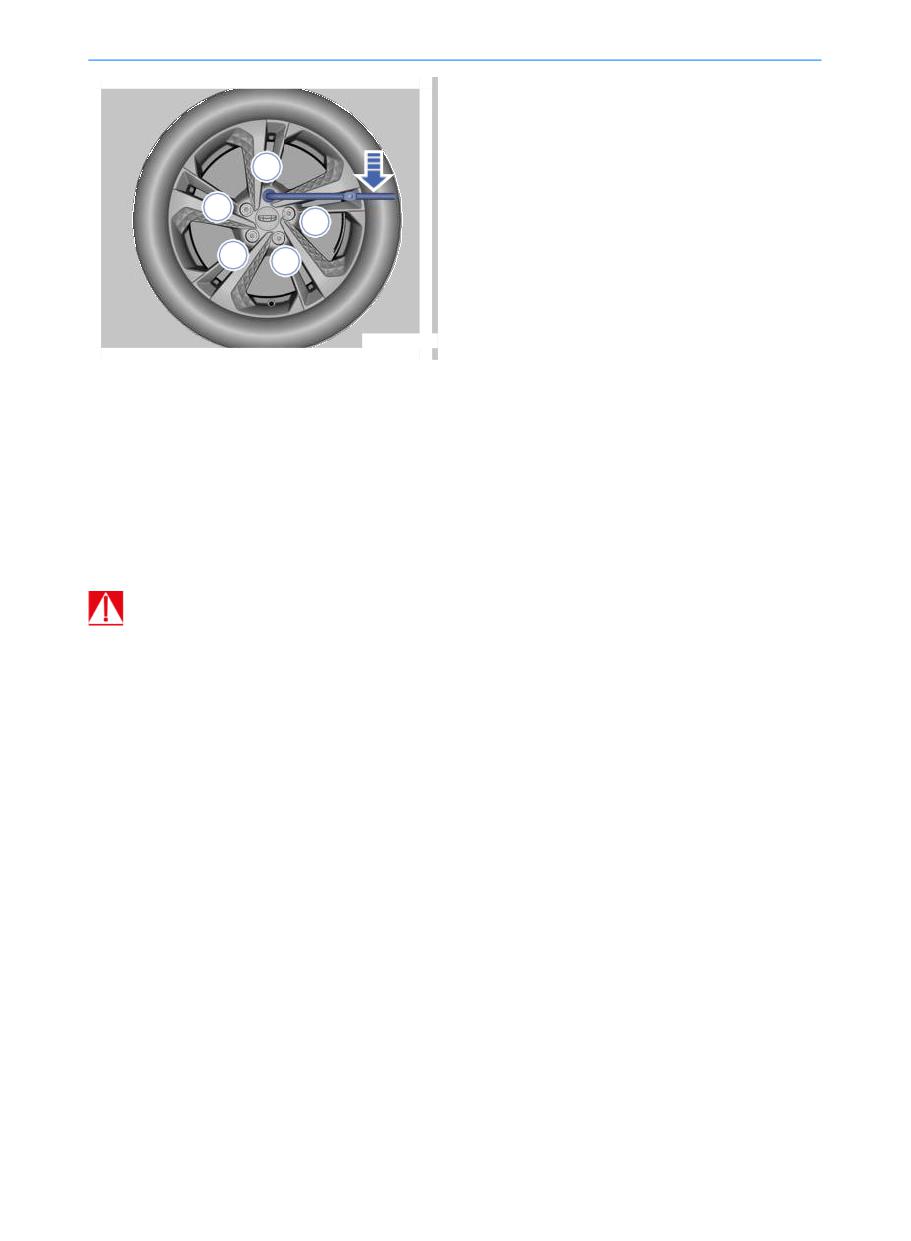

3. Установите на колесную гайку баллон-

Запасное колесо хранится под набором

ный ключ и поверните его против ча-

инструментов в багажном отделении.

совой стрелки. Поочередно ослабьте

Поднимите коврик багажного отделения,

все колесные гайки примерно на один

повесьте ручку коврик на крючок, затем

оборот, но не отворачивайте их полно-

достаньте набор инструментов, отверни-

стью.

те рукоятку фиксации запасного колеса

и снимите запасное колесо.

Снятие колеса с поврежденной

шиной и установка запасного колеса

1. Прежде чем выполнять следующие

действия, проверьте соблюдение ус-

ловий безопасности.

4. Поднимите домкрат на приемлемую

высоту, как показано на рисунке, а за-

тем поместите его под точку подъема.

При установке домкрата в ненадле-

жащее положение возможно по-

вреждение или опрокидывание автомоби-

SX-0515

ля.

Чтобы

исключить

травмы

и повреждение автомобиля, перед нача-

2. Достаньте пластмассовые щипцы

из набора водительских инструмен-

лом подъема следует установить опорную

площадку домкрата в надлежащее поло-

тов, зажмите ими колпачок колесной

жение.◄

гайки, как показано на рисунке, и потя-

ните колпачок наружу.

Домкрат

следует

установить

на твердую горизонтальную поверх-

ность дороги. Запрещается подкладывать

под домкрат камни, кирпичи и т. п. предме-

ты.◄

186

Действия в чрезвычайной ситуации

Работать под автомобилем, который

поднят домкратом, чрезвычайно

опасно. Падение автомобиля с домкрата

может привести к тяжелой травме или ги-

1

бели. Ни в коем случае не работайте

под автомобилем, который удерживается

в поднятом положении только домкра-

том.◄

Опасно поднимать автомобиль и на-

ходиться под ним при выполнении

2

обслуживания или ремонта без должного

оборудования, обеспечивающего безо-

SX-0519

пасность, а также без прохождения соот-

ветствующего обучения. Домкрат, прила-

9. Очистите колесные шпильки, монтаж-

гаемый к описываемому автомобилю,

ные поверхности и запасное колесо

можно использовать только для замены

3

от ржавчины и грязи.

колес. Если

домкрат используется

Наличие ржавчины и грязи на коле-

для других целей, при падении автомоби-

се или соединительных деталях ко-

ля с домкрата возможно причинение тяже-

леса через некоторое время может приве-

лых и даже смертельных травм исполни-

сти к ослаблению колесных гаек. Колесо

телю работ или прочим лицам.◄

может отсоединиться, что приведет к до-

Во время подъема автомобиля дом-

рожно-транспортному происшествию. Вы-

4

кратом в автомобиле не должно

полняя замену колеса, очистите сопрягае-

быть людей.◄

мые поверхности колеса и ступицы

5. Вставьте колесный ключ.

от ржавчины и загрязнений. В экстренной

ситуации можно выполнить очистку тка-

нью или салфеткой; при необходимости

полностью удалите ржавчину и загрязне-

5

ния скребком или стальной проволочной

щеткой.◄

10. Установите запасное колесо.

11. Заверните колесные гайки. Баллон-

ным ключом заворачивайте колес-

ные гайки по часовой стрелке до тех

6

пор, пока колесо не будет закреплено

на ступице.

12. Вращая рукоятку домкрата против ча-

SX-051

совой стрелки, опустите автомобиль.

Полностью опустите домкрат.

6. Вращайте баллонный ключ по часо-

Запрещается наносить на шпильки

7

вой стрелке, как показано на рисунке.

и гайки моторное или смазочное

Поднимите автомобиль на высоту,

масло, поскольку это приведет к их осла-

достаточную для установки запасного

блению. В результате колесо может отсое-

колеса.

диниться, что приведет к дорожно-транс-

7. Отверните все колесные гайки.

портному происшествию.◄

8. Снимите колесо с поврежденной ши-

ной. Если это штампованный колес-

8

ный диск, снимите также его декора-

тивный колпак.

187

Действия в чрезвычайной ситуации

Хранение запасного колеса

и инструментов

Поместите запасное колесо в багажное

отделение внутренней стороной вверх,

1

вверните рукоятку фиксации и плотно за-

тяните ее. Поместите набор водительских

3

4

инструментов поверх запасного колеса.

Поместите домкрат и другие инструмен-

5

2

ты в набор водительских инструментов

и плотно зафиксируйте его.

SX-052

13. Затяните колесные гайки в перекрест-

ном порядке, как показано на рисунке.

14. Полностью опустите домкрат и убери-

те его из-под автомобиля.

15. Затяните колесные гайки баллонным

ключом.

16. Установите колпачки колесных гаек.

17. При необходимости установите деко-

ративную крышку на колесную ступи-

цу.

Если переднее колесо повреждено

и необходимо использовать запас-

ное колесо, не заменяйте переднее коле-

со запасным. Для обеспечения безопас-

ности движения сначала замените

поврежденное переднее колесо задним,

а потом установите запасное колесо

на место снятого заднего. После установ-

ки исправного заднего колеса на место

переднего или установки запасного коле-

са значение давления в шине, отображае-

мое на комбинации приборов, будет не-

действительным, поскольку не выполнена

инициализация системы контроля давле-

ния в шинах. Доставьте автомобиль в ав-

торизованный сервисный центр компании

Geely для инициализации системы кон-

троля давления в шинах с целью обеспе-

чения безопасности движения.◄

188

Действия в чрезвычайной ситуации

Замена предохранителя

Расположение и обозначение

предохранителей

1

Благодаря перегоранию предохранителя

предотвращается перегрузка цепи и осу-

ществляется защита электрооборудо-

вания. Если цепь выходит из строя и ее

работа прекращается, следует извлечь

1

2

3

предохранитель из блока предохраните-

2

лей и проверить, не перегорел ли провод

в предохранителе.

SX-0529

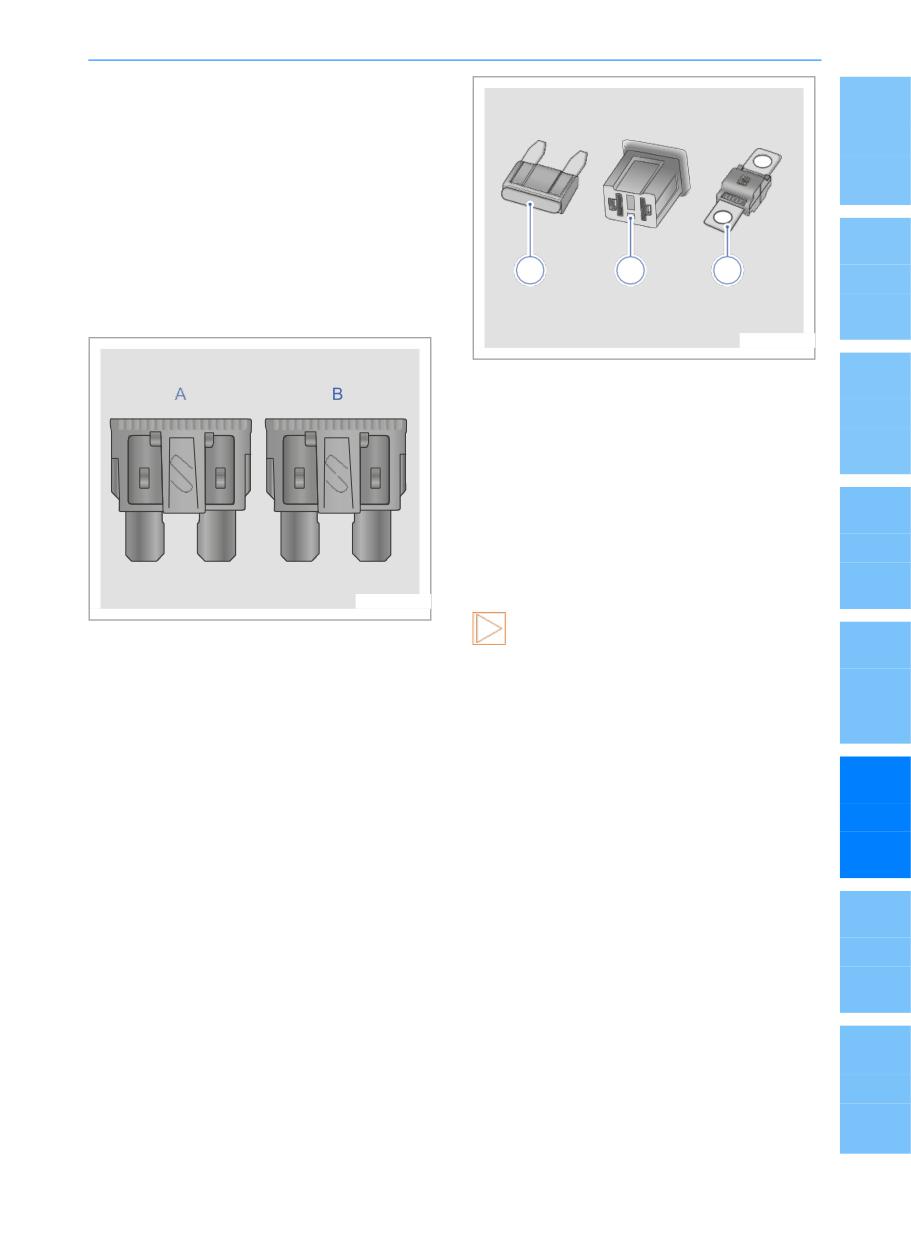

1. Пластинчатый предохранитель: тон-

кий, вставного типа, номинал 5-25 А.

3

2. Предохранитель с задержкой сраба-

тывания: прямоугольный, вставного

типа, номинал 20-60 А.

3. Фиксируемый болтами предохрани-

тель: высокоамперный, с задержкой

срабатывания, номинал 30-200 А.

Цвет обозначает номинал предохраните-

4

ля. Номинал также указан на предохрани-

теле.

SX-0522

Не пытайтесь ремонтировать предо-

А - исправный предохранитель

хранители и не устанавливайте пре-

В - перегоревший предохранитель

дохранители другого цвета или другого

Предохранители находятся в блоке пре-

номинала. Это может привести к повреж-

5

дохранителей с левой стороны моторного

дению бортовой сети автомобиля или воз-

отсека и во внутреннем блоке предохра-

горанию вследствие перегрузки электро-

нителей с левой стороны приборной па-

проводки.◄

нели. Существуют предохранители трех

различных типов:

6

7

8

189

Действия в чрезвычайной ситуации

Блок предохранителей

в моторном отсеке

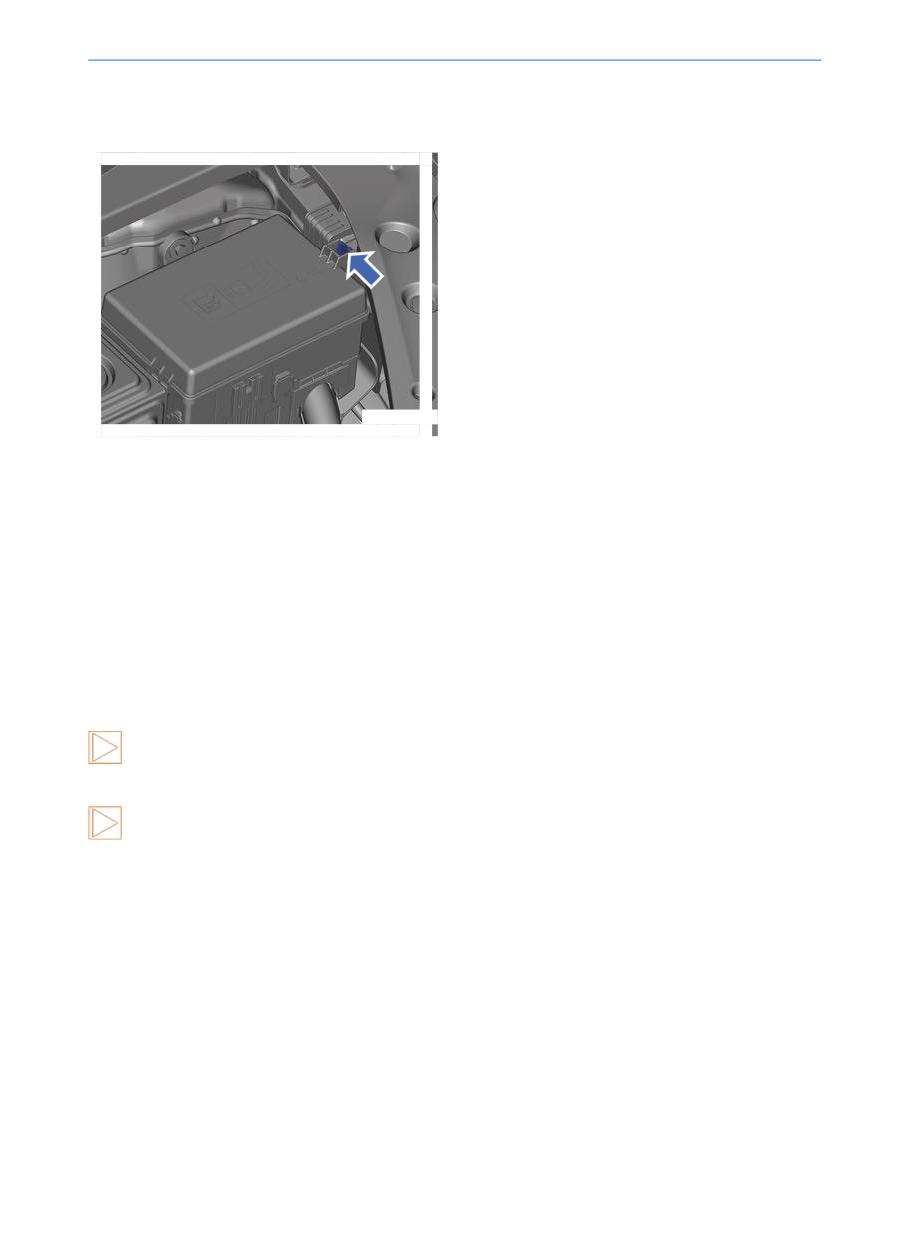

1. Откройте капот.

SX-052

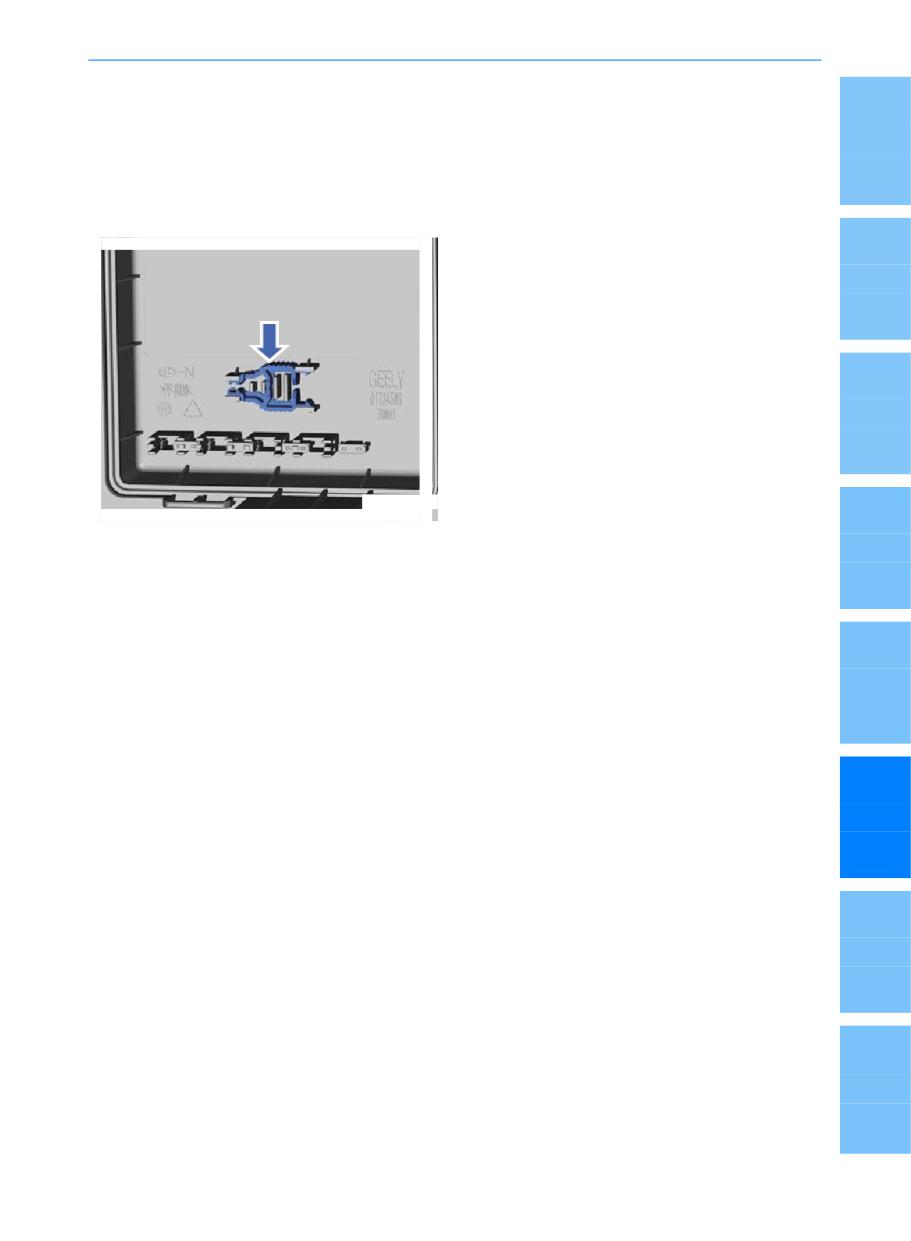

2. Для проверки предохранителя необ-

ходимо ослабить защелку в месте,

указанном на рисунке, и снять крышку

блока предохранителей.

3. Табличка с обозначениями предохра-

нителей напечатана на внутренней

стороне крышки блока предохраните-

лей*.

Символ «*» обозначает дополнитель-

ный компонент.

Символ «/» обозначает различные но-

миналы предохранителей для разных

модификаций автомобиля.

Количество предохранителей и реле

зависит от фактической комплекта-

ции автомобиля.◄

Попадание жидкости на любые дета-

ли электрической системы может

привести к повреждению электрических

компонентов. Все электрические компо-

ненты должны быть защищены крышка-

ми.◄

* - функция может полностью или частично отсутствовать в комплектации Вашего автомобиля

190

Действия в чрезвычайной ситуации

1

R16

R17

R01

R06

R12

R14

R04

R02

R07

R15

2

R10

R05

MF01

EF42 EF43 EF44 EF45 EF46 EF47

3

R08

EF36 EF37 EF38

EF40 EF41

R13

EF34 EF35

4

SX-0524

Обозначение

5

предохрани-

Название

Номинал

Примечание

теля

EF01

Предохранитель 7DCT3

30 А

/

EF02

Предохранитель 7DCT4

30 А

/

Предохранитель выключателя

EF03

10 А

/

6

стоп-сигналов

Предохранитель топливного

EF06

20 А

/

насоса

Предохранитель звукового

EF07

15 А

/

сигнала

Предохранитель

7

EF08

электромагнитного клапана/

15 А

/

датчика

EF09

Предохранитель блока EMS

25 А

/

Предохранитель кислородного

EF10

15 А

/

датчика

Предохранитель катушки

8

EF11

15 А

/

зажигания

191

Действия в чрезвычайной ситуации

Обозначение

предохрани-

Название

Номинал

Примечание

теля

Предохранитель реле

(вентилятора, топливного насоса,

EF12

10 А

/

компрессора, стартера), клапана

SOV, выключателя стоп-сигналов

Предохранитель

EF13

5 А

/

мультимедийного устройства*

EF15

Предохранитель реле стартера

10 А

/

Предохранитель обратной связи

EF16

10 А

/

стартера

Предохранитель подогревателя

EF17

10 А

/

заднего сиденья (IG +)*

EF18

Предохранитель системы ESC

10 А

/

Предохранитель блока EMS/TCU

EF19

10 А

/

(IG +)

EF20

Предохранитель системы EPS

10 А

/

Предохранитель подогревателей

EF21

10 А

/

зеркал заднего вида*

Предохранитель лампы ближнего

EF22

10 А

/

света левой фары

Предохранитель лампы ближнего

EF23

10 А

/

света правой фары

Предохранитель лампы дальнего

EF24

10 А

/

света левой фары

Предохранитель лампы дальнего

EF25

10 А

/

света правой фары

Предохранитель подогревателя

EF27

15 А

/

заднего сиденья*

Предохранитель переднего

EF28

30 А

/

стеклоочистителя

Предохранитель подогревателя

EF29

10 А

/

лобового стекла*

EF30

Предохранитель датчика IBS

5 А

/

Предохранитель вентиляции

EF31

10 А

/

передних сидений*

Предохранитель системы

EF33

автоматической парковки /

10 А

/

подсветки багажного отделения

Предохранитель подогревателя

EF34

30 А

/

заднего стекла

Предохранитель питания

EF35

электрического блока комбинации

60 А

/

приборов

192

Действия в чрезвычайной ситуации

Обозначение

предохрани-

Название

Номинал

Примечание

теля

1

Предохранитель цепи высокой

EF36

50 А

/

частоты вращения вентилятора

Предохранитель левого

EF37

30 А

/

стеклоподъемника

Предохранитель вентилятора

EF38

30 А

/

отопителя салона

2

Предохранитель цепи низкой

EF40

40 А

/

частоты вращения вентилятора

Предохранитель цепи питания

EF41

30 А

/

правого стеклоподъемника

EF42

Предохранитель 7DCT2

30 А

/

EF43

Предохранитель стартера

30 А

/

3

EF44

Предохранитель 7DCT1

30 А

/

Предохранитель

EF45

40 А

/

электродвигателя системы EPB

Предохранитель клапана

EF46

40 А

/

системы EPB

4

Предохранитель питания

EF47

электрического блока комбинации

60 А

/

приборов

Предохранитель электрического

MF01

80 А

/

рулевого усилителя (EPS)

MF02

Предохранитель генератора

150 А

/

5

6

7

8

193

Действия в чрезвычайной ситуации

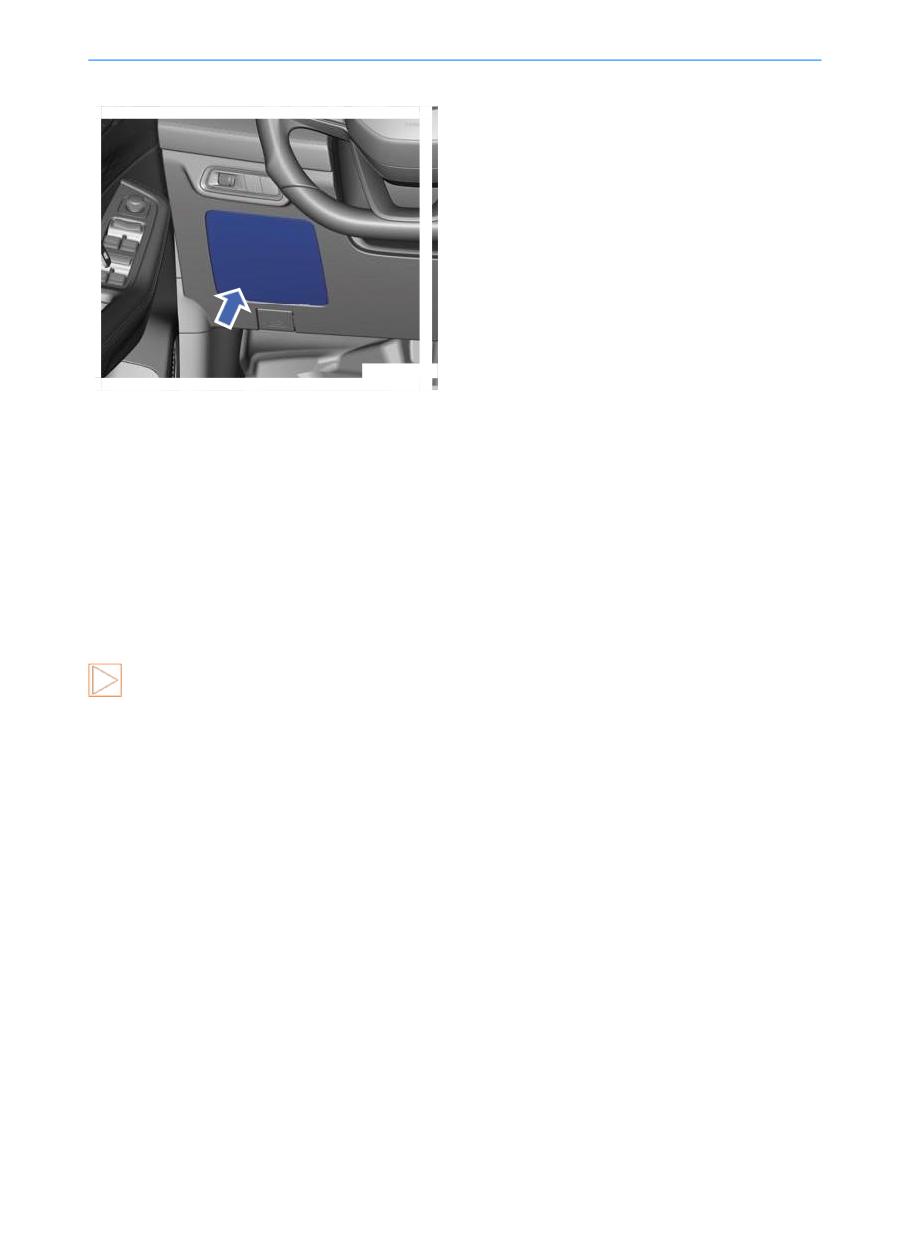

Блок предохранителей в салоне

SX-052

Блок предохранителей в салоне располо-

жен в левой части приборной панели. Что-

бы получить доступ к предохранителям,

откройте крышку.

Табличка с обозначениями предохрани-

телей находится на внутренней стороне

крышки блока предохранителей.

Символ «*» обозначает дополнительный

компонент.

Символ «/» обозначает различные номи-

налы предохранителей для разных моди-

фикаций автомобиля.

Количество предохранителей и реле

зависит от фактической комплекта-

ции автомобиля.◄

194

Действия в чрезвычайной ситуации

1

2

3

4

SX-0526

Обозначение

5

предохрани-

Название

Номинал

Примечание

теля

CF01

Предохранитель BCM-EXT-LAMP

30 А

/

CF02

Предохранитель BCM-INT-LAMP

30 А

/

Предохранитель блока переднего

CF03

15 А

/

6

обогревателя*

Предохранитель BCM MIRROR/

CF04

10 А

/

LAMP/ATMO LP+

CF05

Предохранитель BCM CDL

20 А

/

CF06

Предохранитель OBD

10 А

/

Предохранитель FCS/RLS/

7

CF07

10 А

/

RECORDER/ETC

CF08

Предохранитель шлюза (GW)

5 А

/

Предохранитель TCM/DISPLAY/

CF10

10 А

/

HPS/INNER CAMERA

CF11

Предохранитель памяти

20 А

/

8

CF12

Предохранитель PTG*

25 А

/

195

Действия в чрезвычайной ситуации

Обозначение

предохрани-

Название

Номинал

Примечание

теля

Предохранитель верхнего люка*

30 А

/

CF13

Предохранитель малого верхнего

20 А

/

люка*

Предохранитель электропривода

CF14

30 А

/

регулировки сиденья*

Предохранитель

CF16

электродвигателя

15 А

/

стеклоомывателя

Предохранитель обогревателя

CF17

10 А

/

сидений

CF19

Предохранитель USB_FRONT

10 А

/

Предохранитель USB PWR/MIR

CF20

10 А

/

ACC/APA/INNER CAMERA

Предохранитель BCM/MMI/ESGM/

CF21

RECORDER/E-CALL/WIRELESS

7,5 А

/

CHARGER

CF22

Предохранитель розетки питания

15 А

/

Предохранитель AC_SW/AT/

CF23

7,5 А

/

APALED/EGSM/GW/FCS

CF24

Предохранитель ACU IG1

5 А

/

Предохранитель IPK/T-BOX/BCM/

CF25

7,5 А

/

MIR DIM+/SMALL SUNROOF/TCM

CF26

Предохранитель UEC IG1

10 А

/

Предохранитель переднего

CF28

10 А

/

обогревателя (IG1)

Предохранитель заднего

CF31

10 А

/

стеклоочистителя

Предохранитель IPK/AC/T-BOX/E-

CF33

7,5 А

/

CALL

CF35

Предохранитель MMI

15 А

/

196

Действия в чрезвычайной ситуации

Проверка и замена

предохранителя

1. Переведите пусковой переключатель

1

в режим OFF, отключите все электри-

ческое оборудование, отсоедините

кабель от отрицательного вывода ак-

кумуляторной батареи.

2

3

SX-052

2. Захватите головку предохранителя

4

с одного конца съемником для пре-

дохранителей, затем потяните предо-

хранитель и снимите его. Для выявле-

ния перегоревшего предохранителя

проверьте металлическую проволоку

на наличие оплавления.

5

3. Замените перегоревший предохрани-

тель новым предохранителем того же

номинала. Если предохранитель пе-

регорает сразу после установки, как

можно скорее обратитесь в автори-

зованный сервисный центр компании

Geely для устранения неисправности.

6

7

8

197

Действия в чрезвычайной ситуации

Замена лампы

Технические характеристики ламп

Как правило, для замены лампы необходимо снимать некоторые компоненты автомоби-

ля. Выполнение соответствующих работ требует профессиональных навыков. Для заме-

ны ламп обращайтесь в авторизованный сервисный центр компании Geely.

Название компо-

Название лампы

Тип лампы

Мощность

нента

Ближний свет

Светодиоды

-

Дальний свет

Светодиоды

-

Дневные ходовые

Светодиоды

-

огни

Блок-фары

Передние указатели

Светодиоды

-

поворота

Передние габарит-

Светодиоды

-

ные фонари

Стоп-сигналы

Светодиоды

-

Фонари заднего

Светодиоды

-

хода

Задние комбиниро-

Задние указатели

ванные фонари

Светодиоды

-

поворота

Задние габаритные

Светодиоды

-

фонари

Противотуманные

Противотуманные

Светодиоды

-

фонари

фонари

Передний индивиду-

Передний индивиду-

Светодиоды

-

альный светильник

альный светильник

Задний индивиду-

Задний индивиду-

Светодиоды

-

альный светильник

альный светильник

Лампа подсветки

Лампа подсветки

косметического

косметического

Светодиоды

-

зеркала*

зеркала

Лампа подсвет-

Лампа подсветки

ки перчаточного

W5W

5 Вт

перчаточного ящика

ящика*

Подсветка зоны ног*

Подсветка зоны ног

Светодиоды

-

Дополнительный

Дополнительный

Светодиоды

-

стоп-сигнал

стоп-сигнал

Фонарь подсветки

Фонарь подсветки

W5W

5 Вт

номерного знака

номерного знака

Лампа освещения

Лампа освещения

багажного отделе-

багажного отделе-

W5W

5 Вт

ния

ния

198

Действия в чрезвычайной ситуации

Вариант I

Специальные инструкции

1. При соблюдении любого из следую-

1

щих условий оператор запустит вызов

1

если:

• Информация обратной связи, по-

ступившая от пользователя, явля-

ется неполной.

• Вызов завершен с отклонением

2

от нормы, включая завершение

вызова вручную.

2

2. При выполнении любого из следую-

щих условий возможна ненормальная

работа системы:

SX-052

• Система повреждена.

• В месте, в котором находится ав-

Вариант II

томобиль, отсутствует сеть связи.

3

4

5

1. Кнопка SOS

2. Индикатор SOS

Если требуется вручную активировать

систему экстренного вызова, сначала

откройте защитную крышку и нажмите

6

кнопку SOS на панели управления осве-

щением салона. Индикатор SOS будет

показывать состояние системы и вызова.

Если система работает исправно, пользо-

ватель может выполнить голосовой вызов.

7

8

201

Ремонт и техническое обслуживание

•

Длительная эксплуатация автомобиля

Уход и техническое

при температуре окружающего возду-

обслуживание

ха выше 30 °С или ниже -15 °С.

•

Длительная работа двигателя на хо-

1

Регулярное техническое

лостом ходу или длительные поездки

обслуживание

с низкой скоростью на дальние рас-

Руководство по техническому обслу-

стояния.

живанию является неотъемлемой

•

Регулярные длительные поездки с вы-

частью настоящего руководства. Для под-

сокой скоростью.

держания автомобиля в исправном состо-

•

Регулярное движение с частыми оста-

2

янии необходимо соблюдать периодич-

новками в условиях транспортного за-

ность работ по обслуживанию, проверке

тора.

и ремонту, а также использовать рекомен-

•

Регулярные поездки по песчаным или

дованные к применению рабочие жидко-

пыльным дорогам.

сти и смазки в соответствии с требования-

•

Регулярные поездки по неровным,

ми,

приведенными

в

настоящем

грязным или заснеженным дорогам.

3

руководстве. На устранение любых по-

•

Профессиональное

использование

вреждений, ставших следствием несо-

автомобиля в качестве такси, поли-

блюдения графика технического обслужи-

цейского автомобиля и т. п.

вания, гарантия не распространяется.◄

•

Заправка бензином ненадлежащего

качества.◄

Надлежащее техническое обслуживание

автомобиля позволяет поддерживать его

Если автомобиль в течение длитель-

в исправном состоянии, а также снизить

ного времени используется в тяже-

4

негативное влияние на окружающую сре-

лых условиях эксплуатации, рекомендует-

ду. Важно выполнять все рекомендо-

ся увеличить количество обслуживаемых

ванные работы по техническому обслу-

позиций и сократить интервалы регуляр-

живанию. Ненадлежащее техническое

ного технического обслуживания:◄

обслуживание автомобиля может отрица-

Если автомобиль регулярно исполь-

тельно влиять на качество окружающего

5

зуется для поездок на короткие рас-

воздуха. Ненадлежащий уровень рабочей

стояния (менее 10 км) или частых крат-

жидкости или несоответствующее давле-

ковременных

поездок в холодных

ние в шинах может привести к повыше-

и суровых условиях (-15 °C и ниже), реко-

нию токсичности автомобильных выбро-

мендуется осуществлять движение в сле-

сов. В целях защиты окружающей среды

дующих условиях в целях продления сро-

и поддержания автомобиля в исправном

ка службы моторного масла.

6

состоянии надлежащим образом выпол-

няйте его техническое обслуживание.

•

Городские условия работы: средняя

скорость 30-40 км/ч. Время в пути бо-

Если автомобиль используется в тя-

лее 50 минут.

желых условиях эксплуатации, опи-

•

Высокоскоростные условия работы:

санных ниже, рекомендуется увеличить

средняя скорость превышает 80 км/ч,

количество обслуживаемых позиций и со-

а расстояние - более 30 км.◄

7

кратить интервалы регулярного техниче-

ского обслуживания:

На большой высоте над уровнем

моря (> 4000 м) при окружающей

•

Систематические короткие поездки

температуре ниже -20 °C вязкость мотор-

(менее 5 км) при непрогретом двигате-

ного масла увеличивается после длитель-

ле (после остановки в течение 1 часа)

ной стоянки ввиду недостатка кислорода

при температуре окружающей среды

и низкой температуры, что может приве-

8

ниже -25 °С.

сти к затрудненному запуску холодного

двигателя. Рекомендуется по возможно-

203

содержание      ..     2      3      4      5     ..
