Автомобиль Tenet T4. Руководство по эксплуатации (2025 год) - часть 8
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Проверка фильтра системы кондиционирования воздуха
Фильтр системы кондиционирования воздуха служит для предотвращения
попадания пыли снаружи в салон автомобиля через вентиляционные решетки
системы кондиционирования воздуха во время движения автомобиля. С течением
времени фильтр постепенно забивается. Если эффективность работы системы
кондиционирования воздуха заметно снизилась, проверьте фильтр системы
кондиционирования воздуха и при необходимости замените его.
ПРОЧИТАЙТЕ
• Замену фильтра системы кондиционирования воздуха лучше доверить
профессионалам. Для этого рекомендуется обратиться на сервисную станцию
официального дилера.
• Использование системы кондиционирования воздуха со снятым фильтром
приведет к попаданию пыли в салон и снижению эффективности работы
системы.
• На некоторых модификациях автомобиля система кондиционирования
обеспечивает очистку воздуха по стандарту PM2.5. Это зависит от конкретного
автомобиля.
• На некоторых модификациях автомобиля система кондиционирования
обеспечивает очистку воздуха по стандарту N95. Это зависит от конкретного
автомобиля.
Проверка уровня жидкости омывателя ветрового стекла
Если при включении омывателя жидкость из распылителей форсунок не поступает,
выключите омыватель и проверьте уровень жидкости в его бачке. Если омыватель
7
не заработал даже после долива жидкости в бачок, обратитесь на сервисную
станцию официального дилера для проверки и ремонта автомобиля.
ВНИМАНИЕ
• Запрещается заливать антифриз в бачок омывателя, поскольку это приведет к
повреждению лакокрасочного покрытия кузова.
• Не заливайте воду в бачок омывателя, если температура окружающего воздуха
может опуститься ниже 0 °C. В противном случае вода замерзнет и омыватель
может выйти из строя.
• Емкость бачка омывателя составляет 4,6 л. При низком уровне жидкости
омывателя загорается соответствующий сигнализатор и появляется
предупреждение на дисплее приборной панели (для некоторых вариантов
исполнения автомобиля). Это зависит от конкретного автомобиля.
Проверка щеток очистителя
Проверьте состояние рабочей кромки щетки очистителя ветрового стекла, проведя
по ней пальцем. Неровная поверхность резиновой ленты уменьшает эффективность
работы очистителя.
233
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ
• Не используйте щетки очистителя для удаления со стекла изморози или льда.
• При появлении на ветровом стекле сколов от камней своевременно
ремонтируйте их.
• В зимний период во избежание повреждения щеток перед включением
очистителя убедитесь, что они не примерзли к стеклу.
• Попадание масла, силиконовых составов и топлива на щетки снижает качество
очистки ветрового стекла. Для очистки щеток от загрязнений рекомендуется
использовать жидкость для омывателя.
• На некоторых модификациях автомобиля для замены щеток очистителя
ветрового стекла необходимо установить рычаги очистителя в положение для
замены. При подъеме рычага очистителя для замены щетки держите щетку за
шарнир. Для получения дополнительной информации см. раздел «Очистители и
омыватели стекол».
Уход за щетками очистителя
• При мойке автомобиля не направляйте воду под высоким давлением
непосредственно на щетки очистителя, чтобы не повредить их.
• Во избежание появления неочищенных полос на ветровом стекле следует
регулярно (раз в неделю) протирать щетки очистителя средством для стекол.
• Для обеспечения безопасности следует заменять щетки очистителя один или два
раза в год. Приобрести щетки можно на сервисной станции официального
дилера.
• Для удаления остатков полироля после автоматической мойки следует промыть
ветровое стекло и щетки очистителя чистой водой.
• Не включайте очиститель при сухом ветровом стекле. Это может привести к
появлению царапин на стекле и необратимому повреждению щеток.
• Запрещается использовать для очистки ветрового стекла бензин, средства для
удаления лака для ногтей, растворители красок или аналогичные жидкости. Это
может привести к повреждению щеток.
• Не рекомендуется наносить на ветровое и заднее стекла гидрофобные составы
типа «антидождь». С течением времени слой такого состава истончается, что
вызывает неравномерный износ щеток и их дребезжание во время работы.
• Если на ветровом стекле есть засохшая грязь, следы насекомых, наклейки или
твердые загрязнения, сначала нужно удалить их с помощью мокрой чистой
ветоши. Не используйте для этого сухую ветошь и не удаляйте загрязнения со
стекла с помощью очистителя. Это может привести к повреждению и стекла, и
щеток.
Пользование очистителем
• Не пытайтесь привести в действие рычаги очистителя вручную - вы можете
повредить их.
• Перед включением очистителя следует удалить с ветрового стекла снег, листья,
ветки и другие посторонние предметы.
• Регулярно доливайте в бачок жидкость омывателя. В качестве жидкости
омывателя нужно использовать специальную жидкость, указанную в данном
Руководстве, а не заменять ее водой.
• При низкой температуре окружающего воздуха перед включением очистителя
следует убедиться, что щетки не примерзли к стеклу. Если щетки примерзли к
стеклу, следует сначала разморозить их. Включите отопитель и выберите режим
234
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
обдува ветрового стекла. Не поливайте щетки горячей водой - это может
привести к образованию трещин на ветровом стекле и вызвать деформацию
щеток.
7-3. Плановое техническое обслуживание
Информация о первом техническом обслуживании
Информация о техническом обслуживании через два (2) месяца после покупки
нового автомобиля либо после первых5000 км пробега (в зависимости от того,
какое условие наступит раньше).
Дата:
Пробег:
1
Замена: масло моторное и масляный фильтр двигателя.
Да □
Нет □
2
Проверка: рабочая жидкость в трансмиссии.
Да □
Нет □
Проверка: шланги и патрубки систем охлаждения,
смазки, трубопроводы топливной системы, крышка
3
Да □
Нет □
топливного бака (отсутствие повреждений,
герметичность).
Проверка: жидкость охлаждающая (проверка плотности
4
Да □
Нет □
и температуры замерзания на каждом ТО).
5
Проверка: свечи зажигания (проверка зазора).
Да □
Нет □
Проверка: шланги и трубопроводы гидропривода
6
тормозной системы и сцепления (отсутствие
Да □
Нет □
повреждений, герметичность).
7
Проверка: состояние деталей подвески, включая
пыльники, шаровые опоры, шарниры, сайлентблоки (-
7
Да □
Нет □
отсутствие люфтов и повреждений), резьбовые
крепежные элементы (затяжка).
Тип
раб-
Проверка: состояние рулевого управления (включая
8
пыльники, защитные чехлы), шарниры (наконечники),
Да □
Нет □
от
рулевые тяги (отсутствие люфтов и повреждений).
Проверка: внешние световые приборы, освещение
9
Да □
Нет □
салона, работа звукового сигнала.
Проверка: Стеклоочистители и стеклоомыватели стёкол
10
Да □
Нет □
и фар автомобиля.
11
Проверка: состояние ЛКП.
Да □
Нет □
Проверка: рулевое управление (люфт, усилие на
12
Да □
Нет □
рулевом колесе).
13
Проверка: эффективность работы стояночного тормоза.
Да □
Нет □
Проверка: контрольно-измерительные приборы (-
14
комбинация приборов), кнопки, выключатели,
Да □
Нет □
переключатели (исправность работы).
Проверка: подключение дилерского сканера, проверка
15
Да □
Нет □
DTC.
16
Проверка: работа системы ЭРА ГЛОНАСС.
Да □
Нет □
235
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Проверка: система вентиляции и кондиционирования
17
воздуха (эффективность работы отопителя и
Да □
Нет □
кондиционера, исправность систем управления).
Примечание: Когда говорится о том, что первое техническое обслуживание должно
быть выполнено не позднее, чем через 10000 км/12 месяцев, то имеется в виду
срок 12 месяцев со дня выпуска автомобиля, а не дня его продажи.
Регламент технического обслуживания
Требуется обязательное выполнение всех пунктов регламента технического
обслуживания. Для проведения регламентного обслуживания автомобиль
необходимо доставить на сервисную станцию официального дилера.
В обычных условиях эксплуатации обслуживание проводится каждые 12 месяцев
или каждые 10000 км пробега (в зависимости от того, какое условие наступит
раньше).
П: проверка, регулировка, очистка, при необходимости - заменаЗ: замена.
Операц-
Месяцы
12
24
36
48
60
72
84
96
108
120
ии
техниче-
ского
км × 1000
10
20
30
40
50
60
70
80
90
100
обслужи-
вания
Панель приборов
П
П
П
П
П
П
П
П
П
П
Аудиосистема и
информационно-
П
П
П
П
П
П
П
П
П
П
развлекательная
система
Система бортовой
П
П
П
П
П
П
П
П
П
П
диагностики
Щетки очистителя
П
П
П
П
П
П
П
П
П
П
ветрового стекла
Щетка очистителя
П
П
П
П
П
П
П
П
П
П
заднего стекла
Очистители и
П
П
П
П
П
П
П
П
П
П
омыватели стекол
Охлаждение воздуха
П
П
П
П
П
П
П
П
П
П
Система
кондиционирования
П
П
П
П
П
П
П
П
П
П
воздуха
Фильтр системы
Рекомендуется замена каждые 1 год или 10000 км (в за-
кондиционирования
висимости от того, что наступит раньше).
воздуха
Уровень
охлаждающей
П
П
П
П
П
П
П
П
П
П
жидкости
236
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Температура
замерзания
П
П
П
П
П
П
П
П
П
П
охлаждающей
жидкости
Замена проводится каждые 2 года или каждые 40000 км (в
Тормозная жидкость
зависимости от того, какое условие наступит раньше)
Охлаждающая
Замена проводится каждые 2 года или каждые 40000 км (в
жидкость
зависимости от того, какое условие наступит раньше)
Уровень тормозной
П
П
П
П
П
П
П
П
П
П
жидкости
Содержание влаги в
П
П
П
П
П
П
П
П
П
П
тормозной жидкости
Моторное масло и
З
З
З
З
З
З
З
З
З
З
масляный фильтр
Уровень и состояние
П
П
П
П
П
П
П
П
П
П
моторного масла
Рабочая жидкость
Замена проводится каждые 1 года или каждые 30000 км (в
коробки передач
зависимости от того, какое условие наступит раньше)
(517MHA)
Рабочая жидкость
коробки передач
Замена проводится каждые 60000 км
(626DHB)
Рабочая жидкость
7
коробки передач и
Первая замена проводится через 40000 км пробега. В
внешний фильтр в
дальнейшем замена не требуется.
сборе(018CHA)
Рабочая жидкость
коробки передач и
Первая замена проводится через 40000 км пробега. В
внешний фильтр в
дальнейшем замена не требуется.
сборе (025CHC)
Уровень рабочей
жидкости коробки
П
П
П
П
П
П
П
П
П
П
передач
Внешний топливный фильтр: замена проводится каждые
30000 км. Внутренний топливный фильтр: встроенный
Топливный фильтр
топливный насос является необслуживаемым (в случае
его неисправности необходимо установить ее причину)
Напряжение
аккумуляторной
П
П
П
П
П
П
П
П
П
П
батареи
Амортизаторы
П
П
П
П
П
П
П
П
П
П
Карданный вал и
П
П
П
П
П
П
П
П
П
П
приводные валы
Момент затяжки
П
П
П
П
П
П
П
П
П
П
колесных болтов
237
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевой механизм
П
П
П
П
П
П
П
П
П
П
Рулевая колонка
П
П
П
П
П
П
П
П
П
П
Рулевые тяги,
наконечники рулевых
П
П
П
П
П
П
П
П
П
П
тяг и пылезащитные
чехлы
Визуальная проверка
П
П
П
П
П
П
П
П
П
П
состояния шин
Износ протектора
П
П
П
П
П
П
П
П
П
П
шин
Давление воздуха в
П
П
П
П
П
П
П
П
П
П
шинах
Давление воздуха в
шине запасного
П
П
П
П
П
П
П
П
П
П
колеса
Момент затяжки
П
П
П
П
П
П
П
П
П
П
колесных болтов
Рекомендуется выполнять перестановку колес не реже
Перестановка колес
каждых 10000 км пробега (оптимальной является
перестановка колес каждые 5000 - 7000 км)
Свечи зажигания
Замена проводится каждые 30000 км
Тормозные колодки
П
П
П
П
П
П
П
П
П
П
Тормозной диск
П
П
П
П
П
П
П
П
П
П
Рекомендуется замена каждые 1 год или 10000 км (в за-
Воздухоочиститель
висимости от того, что наступит раньше).
Приводной ремень
навесных агрегатов
П
П
П
П
П
П
П
П
П
П
двигателя
Масляный поддон
двигателя и болт
П
П
П
П
П
П
П
П
П
П
сливного отверстия
Корпус коробки
П
П
П
П
П
П
П
П
П
П
передач
Трубопроводы (-
рулевого усилителя,
тормозной и
П
П
П
П
П
П
П
П
П
П
топливной системы) и
электрическая
проводка
Угольный фильтр
адсорбера (для
Замена проводится каждые 3 года или каждые 60000 км (в
некоторых вариантов
зависимости от того, какое условие наступит раньше)
исполнения
автомобиля)
238
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Ремень ГРМ (для
некоторых вариантов
Замена проводится каждые 3 года или каждые 100000 км
исполнения
(в зависимости от того, какое условие наступит раньше)
автомобиля)
Цепь ГРМ (для
некоторых вариантов
Обслуживание не требуется (кроме случаев
исполнения
неисправности)
автомобиля)
Аккумуляторная
Обслуживание не требуется (кроме случаев
батарея
неисправности)
Дроссельная
Очистка дроссельной заслонки рекомендуется каждые
заслонка
15000 км
Проверка и при необходимости регулировка углов
Регулировка углов
установки всех четырех колес проводится каждые 20000
установки колес
км
Резиновый шланг
Замена проводится каждые 10 лет или каждые 500000 км
адсорбера паров
(в зависимости от того, какое условие наступит раньше)
топлива
В случае шланга из стандартного каучука
(например, NBR+PVC/CSM и т.п.) замена проводится
каждые 5 лет или каждые 200000 км (в зависимости от
Шланг заливной
того, какое условие наступит раньше); в случае шланга из
горловины
фторкаучука замена проводится каждые 10 лет или
топливного бака
каждые 500000 км
(в зависимости от того, какое условие наступит раньше).
7
Во избежание образования трещин рекомендуется
своевременная замена данного шланга.
ПРОЧИТАЙТЕ
• В таблице приведены обычные интервалы технического обслуживания. Однако
в зависимости от дорожных, погодных, атмосферных условий и специфики
эксплуатации автомобиля может потребоваться более частое проведение
технического обслуживания. Данные условия могут варьироваться в
зависимости от страны. Поэтому в вашей стране могут действовать особые
требования. Чтобы узнать, какого регламента технического обслуживания
автомобиля вы должны придерживаться, обратитесь на сервисную станцию
официального дилера.
• По достижении 100000 км или прошествии 120 месяцев продолжайте
периодическое техническое обслуживание автомобиля, вернувшись к третьему
столбцу таблицы технического обслуживания и добавив к значениям срока и
пробега, соответственно, 100000 км или 120 месяцев.
• В некоторых странах могут действовать особые требования к проведению
технического обслуживания автомобиля. Чтобы узнать, каких требований
технического обслуживания автомобиля вы должны придерживаться,
обратитесь на сервисную станцию официального дилера.
239
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ
• Моторное масло и масляный фильтр следует менять чаще, если автомобиль
эксплуатируется в тяжелых условиях, упомянутых в следующих примерах*.
• Обслуживание следует проводить каждые 5000 км или каждые 6 месяцев (в
зависимости от того, какое условие наступит раньше), если автомобиль
эксплуатируется в тяжелых условиях, упомянутых в следующих примерах*.
• Замену моторного масла следует производить каждые 5000 км или каждые 6
месяцев (в зависимости от того, какое условие наступит раньше), если
эксплуатация автомобиля осуществляется в следующих условиях.
- Высокая влажность.
- Большая высота над уровнем моря.
- Очень холодный или очень жаркий климат.
- Преимущественно плохие дорожные условия (низкое качество дорожного
покрытия, гравийные дороги, заснеженные дороги и т. д.).
- Горные дороги, затяжные подъемы и спуски.
- Частые поездки на небольшие расстояния.
- Частая эксплуатация в условиях высоких температур (выше 32℃) или в
транспортных «пробках».
- Использование в качестве полицейского автомобиля, такси, коммерческого
автомобиля, буксировка прицепа и т.д.
240
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ
• Воздушный фильтр двигателя и фильтр кондиционера следует заменять чаще,
если автомобиль эксплуатируется в тяжелых условиях, упомянутых в следующих
примерах*.
*Примеры тяжелых условий эксплуатации:
• Очень низкие или очень высокие температуры (относится только к моторному
маслу, уровню моторного масла, рулевому управлению и подвеске).
• Частые поездки на небольшие расстояния (относится только к моторному
маслу, уровню моторного масла, тормозным колодкам, дискам и барабанам,
шарнирам валов и их защитным чехлам).
• Эксплуатация в условиях высокой запыленности (относится только к
воздушному фильтру двигателя и фильтру кондиционера, тормозным колодкам,
дискам и барабанам, шарнирам валов и их защитным чехлам).
• Эксплуатация в условиях низкого качества дорожного покрытия и/или грязных
дорог (относится только к фильтру кондиционера, тормозным колодкам, дискам
и барабанам, шарнирам валов и их защитным чехлам).
• Эксплуатация в местности, где используется дорожная соль или другие
агрессивные материалы (относится только к топливной системе, ее
магистралям и соединениям, тормозным колодкам, дискам и барабанам,
шарнирам валов и их защитным чехлам, магистралям тормозной системы,
проверке ее работоспособности и работоспособности стояночного тормоза,
рулевому управлению и подвеске).
• Эксплуатация в прибрежных районах (относится только к топливной системе, ее
магистралям и соединениям, тормозным колодкам, дискам и барабанам,
шарнирам валов и их защитным чехлам, магистралям тормозной системы,
7
проверке ее работоспособности и работоспособности стояночного тормоза,
рулевому управлению и подвеске).
Технические данные
Наименование
Спецификация
Требуемое количество
Castrol SN 5W-30
Castrol SP 5W-30
4,7 ± 0,2 л (замену
Lukoil SN 5W-40
Масло (SQRE4T15C)
масляного фильтра
Total SN+/SP 5W-30 Royal
следует производить
Dutch Shell SN+ 5W-30
одновременно с заменой
Royal Dutch Shell SN 5W-
моторного масла)
40
Fuchs SN 5W-40
Масло(SQRE4G15C)
4,0 ± 0,2 л (замену
масляного фильтра
Масло (SQRG4G15)
C5 0W-20
следует производить
одновременно с заменой
моторного масла)
Рабочая жидкость
коробки передач
FUCHS GL-4 75W-90
2,1 ± 0,1 л
(517MHA)
241
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рабочая жидкость
коробки передач
Sinopec DCTF-GS
3,4 л
(626DHA)
Рабочая жидкость
Royal Dutch Shell CVTF
коробки передач
7.3 ± 0.2 л
WCF-1
(018CHA)
Рабочая жидкость
Royal Dutch Shell CVTF
коробки передач
7,3 ± 0,2 л
WCF-1
(025CHC)
Технология органических
Охлаждающая жидкость
7,5 ± 0,5 л
кислот (OAT)
Тормозная жидкость
DOT4
/
ВНИМАНИЕ
• При замене объем заливаемой жидкости должен быть равен объему слитой
жидкости, кроме случаев утечки рабочей жидкости из автоматической коробки
передач. Для получения дополнительной информации обратитесь на сервисную
станцию официального дилера.
• Используемые моторное масло и рабочая жидкость коробки передач должны
соответствовать спецификациям, указанным в данном руководстве.
• Приведенные здесь значения заправочных емкостей следует воспринимать
только как справочную информацию. Фактические значения зависят от
модификации конкретного автомобиля.
242
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8-1. Таблички с
Технические
идентификационным
характеристики
номером
автомобиля
248
Идентификационный
Технические
номер автомобиля
характеристики
(VIN)
244
двигателя
248
Табличка с данными
Система питания
249
автомобиля
245
Подвеска
250
Номер двигателя
245
Углы установки колес
250
Радиочастотный
Диски колес и шины
250
приемопередатчик
245
Аккумуляторная
8-2. Технические
батарея
251
характеристики
Типы ламп
251
Габаритные размеры
Влияние
автомобиля
246
дополнительных
Тип автомобиля
247
компонентов на
габаритные размеры
Масса автомобиля
247
автомобиля
252
8
243
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

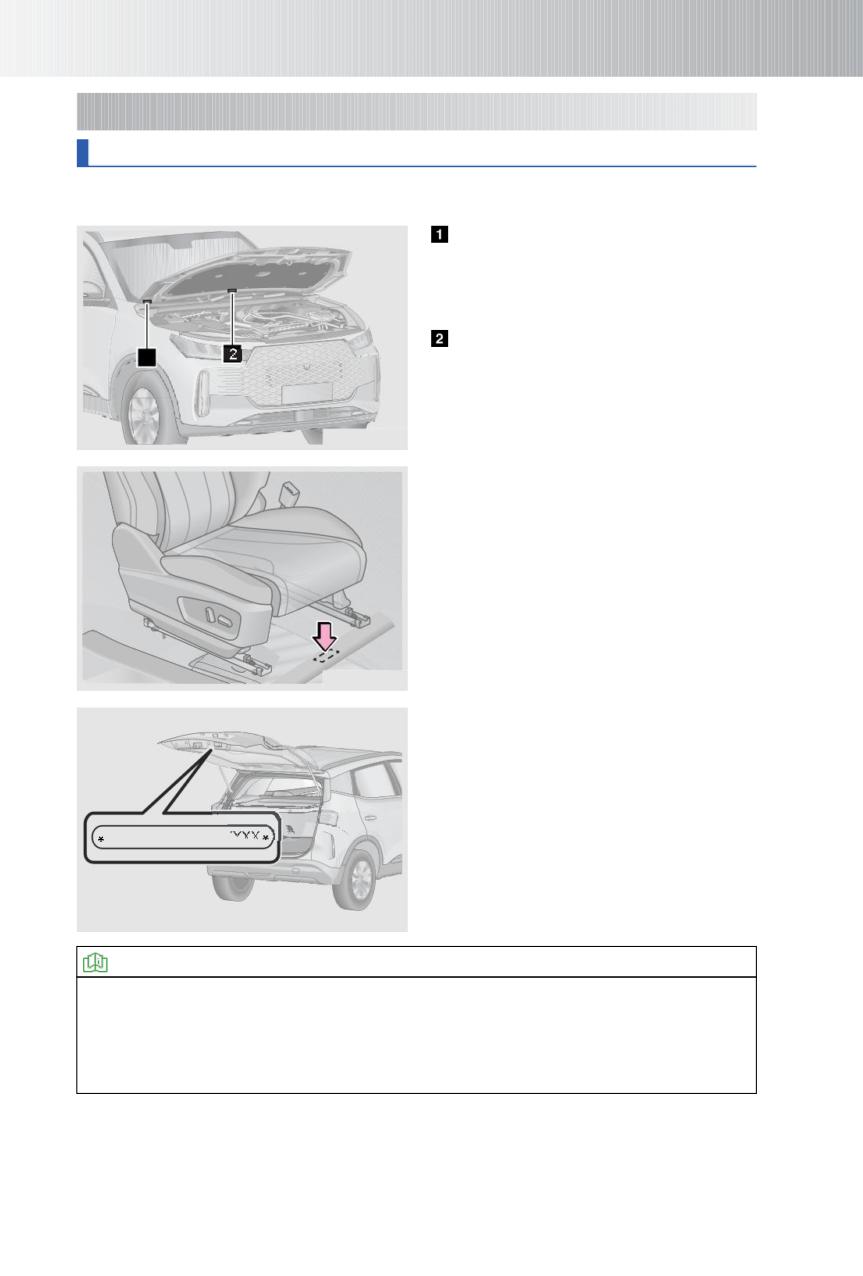

8-1. Таблички с идентификационным номером
Идентификационный номер автомобиля (VIN)
Местоположение табличек с идентификационным номером (VIN) на
автомобиле
Идентификационный номер
автомобиля (VIN) нанесен в верхнем
левом углу передней панели и виден
снаружи автомобиля через ветровое
стекло.
Идентификационный номер
1
автомобиля (VIN) нанесен на капот,
как показано на иллюстрации.
OMT19-6013
Идентификационный номер автомобиля
(VIN) выбит под сиденьем водителя.
OMT19-6012
OMT17-9000
Идентификационный номер автомобиля
(VIN) нанесен на дверь багажного
отделения,
как
показано
на
иллюстрации.
LVVDBXXXXXXX
OMT19-6011
ПРОЧИТАЙТЕ
• Местоположение табличек с идентификационным номером автомобиля (VIN)
зависит от модификации автомобиля и того, для какого рынка он
предназначается.
• При необходимости прочитать идентификационный номер автомобиля (VIN)
обратитесь на сервисную станцию официального дилера.
244
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВНИМАНИЕ
Запрещается закрывать, закрашивать, заваривать, срезать, высверливать,
изменять или удалять табличку с идентификационным номером автомобиля (VIN)
и прилегающие к ней поверхности.

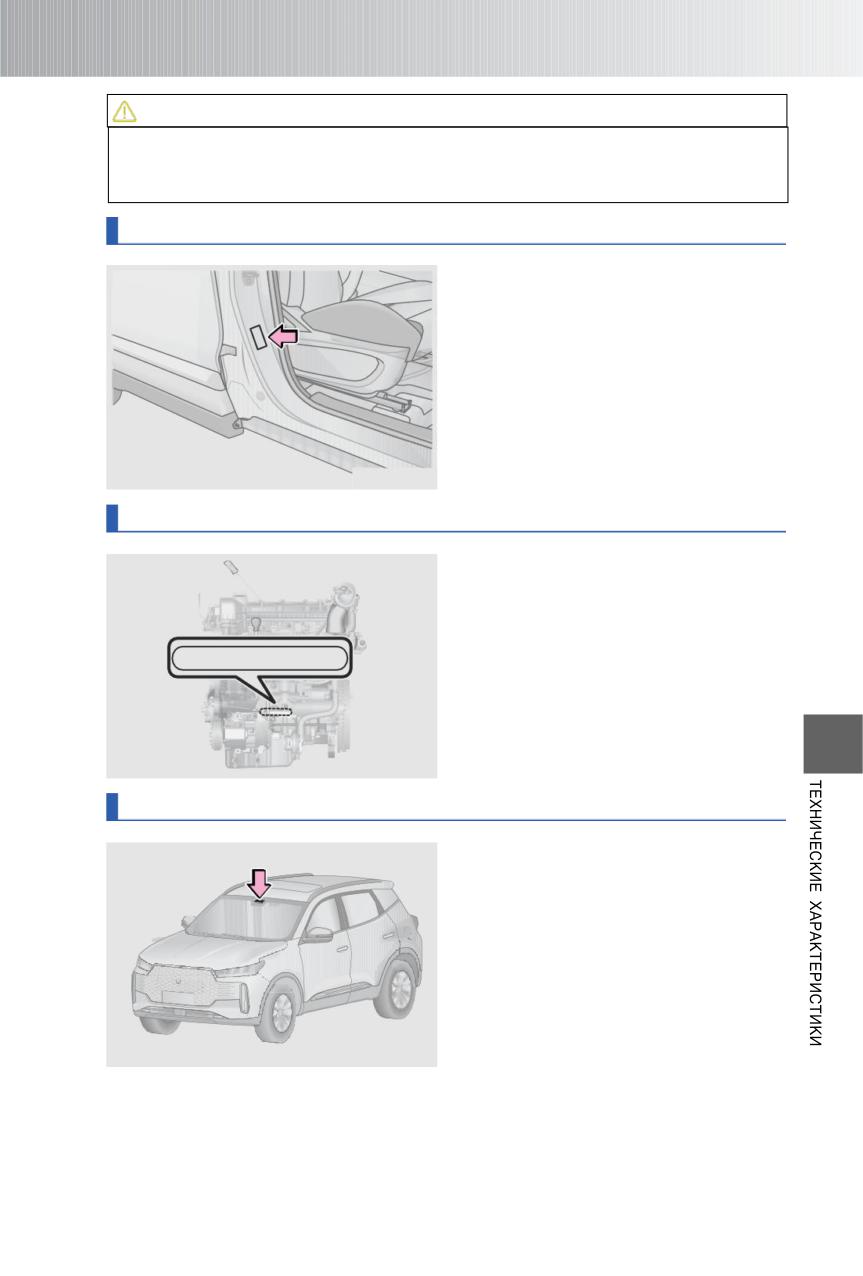

Табличка с данными автомобиля
Табличка с данными автомобиля
расположена на средней стойке кузова
в проеме двери переднего пассажира,
как показано на иллюстрации.
OMT19-6020
OMT17-9000
Номер двигателя
Номер двигателя выбит на блоке
цилиндров,
как
показано
на
иллюстрации.
E4T15C XXXXXXXX
8
OMT19-6030
Радиочастотный приемопередатчик
Для уменьшения влияния помех
радиочастотный
приемопередатчик
расположен сверху за ветровым
стеклом.
OMT19-6040
245
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип автомобиля
Передний привод (4x2), передние управляемые
колеса, поперечное расположение двигателя,
кузов двухобъемный, пятидверный,
Тип автомобиля
пятиместный, несущий безрамный, с
левосторонним расположением органов
рулевого управления
Модель двигателя
E4G15C; E4T15C; G4G15
С вертикальным расположением цилиндров,
четырехцилиндровый, рядный, с жидкостным
охлаждением, четырехтактный, с двумя
Тип двигателя
верхними распределительными валами, с
турбокомпрессором с промежуточным
охладителем
Электронная система распределенного
Система питания
последовательного впрыска топлива
Модель коробки передач
517MHA; 018CHA; 626DHA; 025CHC
Масса автомобиля
Снаряженная масса автомобиля (кг)
1304; 1343
1387; 1423
Распределение
Передняя ось (кг)
779; 819
850; 875
снаряженной
массы автомобиля
Задняя ось (кг)
525; 524
537; 548
Допустимая полная масса автомобиля
1701; 1747
1789; 1830
(кг)
Передняя ось (кг)
909; 944
989; 1012
Максимальная
нагрузка на ось
Задняя ось (кг)
792; 803
809; 818
8
Число мест в автомобиле (включая
5
место водителя)
ОПАСНОСТЬ
Соблюдайте требования к величине полезной нагрузки, приведенные в
Руководстве. Не превышайте допустимую полную массу. Это может отрицательно
сказаться на эффективности работы тормозной системы и управляемости
автомобиля и стать причиной травм или дорожно-транспортного происшествия.
247
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики автомобиля
Минимальный
дорожный просвет
142; 165
140; 161
(мм)
Параметры
Минимальный
диаметр разворота
11,2
11,2
проходимости
(м)
Угол въезда (°)
19,1; 19,8
18.8;19,5
Угол съезда (°)
23,9; 29,6
22,9;29,1
Максимальная
165
180
скорость (км/ч)
Скоростные
Максимальный
показатели
преодолеваемый
40
45
подъем (%)
Технические характеристики двигателя
Модель двигателя
E4G15C
E4T15
G4G15
Диаметр цилиндра
77
77
74.5
(мм)
Ход поршня (мм)
80,5
80,5
85.94
Рабочий объем
1499
1498
1498
(куб. см)
Степень сжатия
11
9,5:1
11.5:1
Максимальная
полезная
83
108
88
мощность (кВт)
Частота вращения
вала при
6150
5500
6300
максимальной
мощности (об/мин)
Максимальный
крутящий момент
138
210
148
(Н·м)
Частота вращения
вала при
максимальном
4000
1750 - 4000
4900
крутящем моменте
(об/мин)
248
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Система питания
Неэтилированный бензин с октановым числом не
ниже 91
Неэтилированный бензин с октановым числом не
ниже 92
Сорт топлива*1
Неэтилированный бензин с октановым числом не
ниже 95
E22-E100
Топливный бак
Пластмассовый
Емкость топливного бака
51L
Топливный насос
Электрический
*1: При выборе топлива придерживайтесь рекомендаций официального дилера.
ПРОЧИТАЙТЕ
• Емкость топливного бака зависит от комплектации и потому может
варьироваться от автомобиля к автомобилю. Это зависит от конкретного
автомобиля.
• Для автомобиля с каталитическим нейтрализатором можно использовать только
неэтилированный
бензин.
Автомобиль
во
избежание
заправки
непредназначенным для него топливом оснащен узкой заливной горловиной, в
которую входит только патрубок заправочного пистолета колонок с
неэтилированным бензином.
ВНИМАНИЕ
• Используйте только рекомендованное топливо.
• Запрещается использовать бензин с октановым числом ниже указанного. В
противном случае возможны повреждения двигателя, которые не покрываются
8
гарантийными обязательствами изготовителя.
• Использование этилированного бензина приведет к выходу из строя
трехкомпонентного каталитического нейтрализатора и повышению уровня
токсичности отработавших газов.
• При случайной заправке бака этилированным бензином (даже в небольшом
количестве) не запускайте двигатель, поскольку этилированный бензин наносит
необратимые повреждения каталитическому нейтрализатору. Если вы случайно
заправили бак этилированным бензином, незамедлительно обратитесь на
сервисную станцию официального дилера.
249
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подвеска
Передняя подвеска
Подвеска со стойками Макферсона
Полунезависимая подвеска со скручивающейся
Задняя подвеска
балкой или многорычажная подвеска
Углы установки колес
Развал
- 25′ ± 45′
Продольный
наклон оси
4°14′ ± 60′
поворота
Передние колеса
Поперечный
наклон оси
11°30′ ± 60′
поворота
Схождение
5′ ± 3′ (одна сторона)
Развал
- 42′ ± 30′
Задние колеса
Схождение
5′ ± 5′ (одна сторона)
Диски колес и шины
215/65R16;215/60R17;215/55R18;T125/ 80R17; T125/
Размер шин
80D17 (Неполноразмерный запасной шин)
16X6 1/2J; 17X6 1/2J; 18X7J; 17×4T (-
Размер дисков
Неполноразмерный запасной шин)
Давление
Передние
220
воздуха в
колеса
холодных
Задние
шинах
(-
220
колеса
снаряженн-
ый
автомобил-
Запасное
420
ь)
колесо
(кПа)
Момент затяжки болтов
M12: 150 ± 15 Н·м
крепления колес
ПРОЧИТАЙТЕ
Приведенные в таблице величины давления воздуха указаны для холодных шин.
После нагрева шин давление воздуха в них немного увеличивается, но
принудительно снижать его не требуется.
250
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВНИМАНИЕ
• Проверять давление воздуха в шинах нужно не реже одного раза в месяц.
Особенно важно соблюдать правильную величину давления воздуха при
движении с высокой скоростью.
• Нормативная величина давления воздуха в холодных шинах указана на табличке
в проеме двери водителя.
Аккумуляторная батарея
Модель аккумуляторной
60 Ач; 60 Ач EFB
батареи
Типы ламп
Назначение лампы
Тип и мощность лампы
Комментарий
Замена должна
осуществляться на
Фары
Светодиодная лампа
сервисной станции
официального дилера
Замена должна
Задние противотуманные
осуществляться на
Светодиодная лампа
фонари
сервисной станции
официального дилера
Замена должна
Фонари дневных ходовых
осуществляться на
Светодиодная лампа
огней
сервисной станции
официального дилера
Замена должна
Передние габаритные
осуществляться на
8
Светодиодная лампа
фонари
сервисной станции
официального дилера
Замена должна
Задние габаритные
осуществляться на
Светодиодная лампа
фонари
сервисной станции
официального дилера
Замена должна
осуществляться на
Фонари стоп-сигнала
Светодиодная лампа
сервисной станции
официального дилера
Замена должна
Дополнительный фонарь
осуществляться на
Светодиодная лампа
стоп-сигнала
сервисной станции
официального дилера
Замена должна
осуществляться на
Фонари заднего хода
Светодиодная лампа
сервисной станции
официального дилера
251
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Назначение лампы
Тип и мощность лампы
Комментарий
Замена должна
Передние фонари
осуществляться на
Светодиодная лампа
указателя поворота
сервисной станции
официального дилера
Замена должна
Фонари повторителя
осуществляться на
Светодиодная лампа
указателя поворота
сервисной станции
официального дилера
Замена должна
Задние фонари указателя
осуществляться на
Светодиодная лампа
поворота
сервисной станции
официального дилера
Замена должна
Фонари освещения
осуществляться на
Светодиодная лампа
регистрационного знака
сервисной станции
официального дилера
Влияние дополнительных компонентов на габаритные размеры
автомобиля
Компоненты, не учитываемые при указании габаритной длины автомобиля
Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля
и увеличивают длину автомобиля в переднем и заднем направлении не более чем
на 50 мм, а диаметр разворота - не менее чем на 5 мм.
- Очистители и омыватели стекол
- Наружные таблички и эмблемы с зарегистрированными торговыми знаками,
названием производителя, указанием страны происхождения, названия и типа
модели, экологического класса двигателя, типа коробки передач, типа привода и
других важных отличительных характеристик автомобиля.
- Наружные приборы освещения и световой сигнализации
- Элементы противокоррозионной защиты и их эквиваленты
- Наружные приспособления для защиты от солнечного света
- Дополнительные герметизирующие и защитные устройства
- Приспособления для крепления защитного тента
- Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели
- Ступенька (или лестница), пороги и рукоятка на бампере, служащая для
упрощения протирки стекол
- Задняя эмблема с логотипом
- Съемное тягово-сцепное устройство
- Насадка глушителя
Компоненты, не учитываемые при указании габаритной ширины автомобиля
- Устройства непрямого обзора
- Остановочная табличка школьного автобуса, находящаяся в сложенном
состоянии
Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля
и увеличивают длину автомобиля в одном направлении не более чем на 50 мм, а
диаметр разворота - не менее чем на 5 мм.
252
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Наружные таблички и эмблемы с зарегистрированными торговыми знаками,
названием производителя, указанием страны происхождения, названия и типа
модели, экологического класса двигателя, типа коробки передач, типа привода и
других важных отличительных характеристик автомобиля.
- Наружные приборы освещения и световой сигнализации
- Элементы противокоррозионной защиты и их эквиваленты
- Дополнительные герметизирующие и защитные устройства
- Приспособления для крепления защитного тента
- Водостоки. Расположенные по обе стороны от ветрового стекла водостоки,
служащие для отвода дождевой воды от дверей (окон дверей) водителя и
переднего пассажира.
- Выступающие за пределы кузова гибкие брызговики
- Выдвижная ступенька, пандус, подъемная платформа или другое аналогичное
устройство, находящееся в сложенном состоянии
- Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели
- Знак аварийной остановки
- Шинный манометр
- Деформированная часть боковины шины, расположенная выше участка контакта
шины с дорогой
- Приспособления для упрощения движения задним ходом
- Насадка глушителя
Компоненты, не учитываемые при указании габаритной высоты автомобиля
Гибкая секция антенны
Компоненты, не учитываемые при указании снаряженной массы автомобиля
- Воздухозаборник
- Устройства непрямого обзора
- Зарядное устройство электромобиля (включая крепление зарядного устройства)
- Складной или съемный задний спойлер, длина которого в рабочем положении не
8
превышает 2000 мм, а в сложенном положении - 200 мм
- Задняя ступенька, пандус или другое аналогичное устройство, длина которого в
горизонтальной плоскости не превышает 300 мм
— Задняя лестница
253
АЛФАВИТНЫЙ УКАЗАТЕЛЬ
Аварийное открывание двери
Дистанционный пуск двигателя (для
некоторых вариантов исполнения
багажного отделения
131
Автоматическая коробка передач
142
автомобиля)
90
Другие системы помощи
Автоматическая система
водителю
199
кондиционирования воздуха
112
Если двигатель не запускается
216
Автомобильный
видеорегистратор (DVR) (при
Если колесо получило
наличии)
120
повреждение при движении
автомобиля
208
Адаптивная система круиз-
Замена предохранителей
221
контроля (ACC) (для некоторых
Замена щеток очистителей
51
вариантов исполнения
автомобиля)
171
Запотевание фар
56
Звуковой сигнал
44
Адаптивная система управления
Знак аварийной остановки
207
двигателем
139
Аккумуляторная батарея
251
Идентификационный номер
Алфавитный указатель
3
автомобиля (VIN)
244
Антиблокировочная тормозная
Иллюстрированный указатель
3
Иммобилайзер
90
система (ABS)
197
Индикаторы и сигнализаторы
39
Беспроводное зарядное
Инструмент
208
устройство (для некоторых
вариантов исполнения
Интеллектуальная система
автомобиля)
125
управления дальним светом
Бланк индивидуальных
фар (IHC)
56
сервисных консультаций
8
Информационный дисплей
29
Блок предохранителей
220
Информационный дисплей (-
система с двумя дисплеями)
36
Блокировка замков задних
дверей от отпирания изнутри
93
Информация о вождении
Буксировка вашего автомобиля
217
автомобиля
29
Информация о первом
Буксировка неисправного
техническом обслуживании
235
автомобиля
219
Информация о пульте
Вакуумный усилитель тормозной
дистанционного управления
82
системы
151
Ваши действия в экстренной
Использование отопителя
120
ситуации
202
Использование системы
Ведомость доставки автомобиля
6
кондиционирования воздуха
118
Вентиляционные решетки
117
Как пользоваться данным
Влияние дополнительных
Руководством
3
компонентов на габаритные
Кнопки отпирания и запирания
размеры автомобиля
252
дверей
91
Кнопки управления
Внутреннее зеркало заднего
аудиосистемой
105
вида с ручной регулировкой
режимов «день» и «ночь»
45
Кнопки управления системой
Во время движения
16
круиз-контроля (для некоторых
Вождение в условиях бездорожья
19
вариантов исполнения
автомобиля)
169
Вождение по обледеневшим и
заснеженным дорогам
22
Крепление верхней стропы
Вождение по скользкой дороге
20
детского удерживающего
устройства
70
Выбор режима распределения
воздуха
117
Люк (для некоторых вариантов
Выключатель аварийной
исполнения автомобиля)
98
Лючок заливной горловины
световой сигнализации
206
Габаритные размеры автомобиля
246
топливного бака
132
Масса автомобиля
247
Дверь багажного отделения без
Механическая коробка передач
140
электропривода
131
Механический замок двери
92
Действия перед пуском двигателя
15
Действия при разряде
Монитор заднего обзора (RVC)
188
аккумуляторной батареи
214
Монитор кругового обзора (для
Детские удерживающие устройства . 68
некоторых вариантов
исполнения автомобиля)
189
Диски колес и шины
250
Наружные зеркала заднего вида
46
255
АЛФАВИТНЫЙ УКАЗАТЕЛЬ
Наружные приборы освещения
52
Проверка уровня рабочей жидкости
Настройка
32, 38, 123
коробки передач
227
Настройка аудиосистемы (тип В)
102
Проверка уровня тормозной
Номер двигателя
245
жидкости
228
Обзор приборной панели
27
Проверка фильтра системы
Обзор приборной панели (10,25-
кондиционирования воздуха
233
дюймовая)
34
Проверка шин
230
Обкатка нового автомобиля
13
Проверка щеток очистителя
233
Обогрев рулевого колеса (для
Пуск и выключение двигателя в
некоторых вариантов
обычных обстоятельствах
136
исполнения автомобиля)
44
Пуск и выключение двигателя в
Обогрев сидений (для некоторых
экстренных обстоятельствах
137
вариантов исполнения
Радиус действия пульта
автомобиля)
61
дистанционного управления
85
Обогрев форсунок омывателя
Размещение мелких предметов и
ветрового стекла (для
багажа
124
некоторых вариантов
Разъем USB
128
исполнения автомобиля)
50
Регламент технического
Ограничитель скорости (для
обслуживания
236
некоторых вариантов
Регулировка положения рулевого
исполнения автомобиля)
176
колеса
45
Окно устройства для
Режим охраны
88
радиочастотной идентификации
Ремни безопасности
62
автомобиля
245
Ремонт и обслуживание
187
Освещение салона
55
Ремонт и техническое
Открывание двери с помощью
обслуживание
224
внутренней ручки
92
Светоотражающий жилет
207
Открывание и закрывание капота
130
Сертификат предпродажной
Панель управления
проверки
12
аудиосистемой
100
Сертификат регистрации владельца
5
Перегрев охлаждающей
Сиденье второго ряда
60
жидкости двигателя
212
Символы, используемые в
Передние сиденья
58
данном Руководстве
4
Перестановка колес
232
Система Idling Stop (для
Подвеска
250
некоторых вариантов
Подголовники
61
исполнения автомобиля)
166
Пользование аудиосистемой (тип
Система автоматического
В)
101
удержания автомобиля (AUTO
После пуска двигателя
16
HOLD)
149
Постановка автомобиля на стоянку
16
Система автоматического
Правильное положение на сиденье
57
экстренного торможения (AEB)/
Преднатяжители ремней
система предупреждения о
безопасности (для некоторых
фронтальном столкновении
вариантов исполнения
(FCW) (для некоторых вариантов
автомобиля)
67
исполнения автомобиля)
182
Проверка аккумуляторной батареи . 232
Система динамической
Проверка выпускной системы
18
стабилизации (ESP)
196
Проверка исправности автомобиля..15,
Система доступа в автомобиль
225
без ключа
86
Проверка нового автомобиля
12
Система кондиционирования
Проверка предохранителей
221
воздуха с ручным управлением
Проверка радиатора и
(для некоторых вариантов
конденсера кондиционера
229
исполнения автомобиля)
110
Проверка ремня привода
Система контроля «мертвых» зон
навесных агрегатов
230
(BSD) (для некоторых вариантов
Проверка уровня жидкости
исполнения автомобиля)
180
омывателя ветрового стекла
233
Система контроля давления
Проверка уровня моторного масла . 227
воздуха в шинах (TPMS) (для
Проверка уровня охлаждающей
некоторых вариантов
жидкости
228
исполнения автомобиля)
185
256
АЛФАВИТНЫЙ УКАЗАТЕЛЬ
Система питания
249
кибербезопасности или
Система подушек безопасности
прекращении ее предоставления ... 24
(SRS)
153
Углы установки колес
250
Система помощи при парковке
193
Управление очистителями и
Система предотвращения смены
омывателями стекол
48
полосы движения (LDP) (для
Услуги, предоставляемые
некоторых вариантов
сервисной станцией
исполнения автомобиля)
178
официального дилера
224
Система предупреждения об
Установка буксирной проушины
218
опасности при выезде на дорогу
Установка детского
задним ходом (RCTA) (для
удерживающего устройства
72
некоторых вариантов
Устройство вызова экстренной
исполнения автомобиля)
182
помощи (Тип B)
204
Система торможения для
Форсирование водной преграды
предотвращения вторичного
на данном автомобиле запрещено . 20
столкновения (MCB) (для
Функция активной вентиляции и
некоторых вариантов
автоматической очистки
исполнения автомобиля)
195
воздуха (для некоторых
Система управления качеством
вариантов исполнения
воздуха (для некоторых
автомобиля)
118
вариантов исполнения
Функция дистанционного
автомобиля)
118
управления электрическими
Система управляемого спуска
стеклоподъемниками
95
(HDC) (для некоторых вариантов
Функция задержки выключения
исполнения автомобиля)
177
света фар
55
Система ЭРА-ГЛОНАСС (Тип А)
202
Функция защиты от защемления
Советы по вождению в зимних
стеклами (для некоторых
условиях
21
вариантов исполнения
Содержание
3
автомобиля)
97
Солнцезащитные козырьки с
Функция поиска автомобиля с
косметическим зеркалом
129
помощью пульта
Стоянка автомобиля на уклоне
17
дистанционного управления
56
Стояночный тормоз с
Функция распознавания
электроприводом (EPB)
147
голосовых команд (для
Табличка с данными автомобиля
245
некоторых вариантов
Текущие работы
226
исполнения автомобиля)
106
Технические данные
241
Цепи противоскольжения
22
Технические характеристики
Электрическая розетка
127
автомобиля
248
Электрические стеклоподъемники
94
Технические характеристики
Электрический усилитель
двигателя
248
рулевого управления (EPS)
145
Тип автомобиля
247
Элемент питания пульта
Типы ламп
251
дистанционного управления
83
Тормозная система
152
Уведомление о
кибербезопасности при
утилизации или перепродаже
автомобиля
24
Phone-link
106
Уведомление об обновлении
услуги обеспечения
257
