Chery Tiggo 9. Инструкция по эксплуатации автомобиля (2024 год)

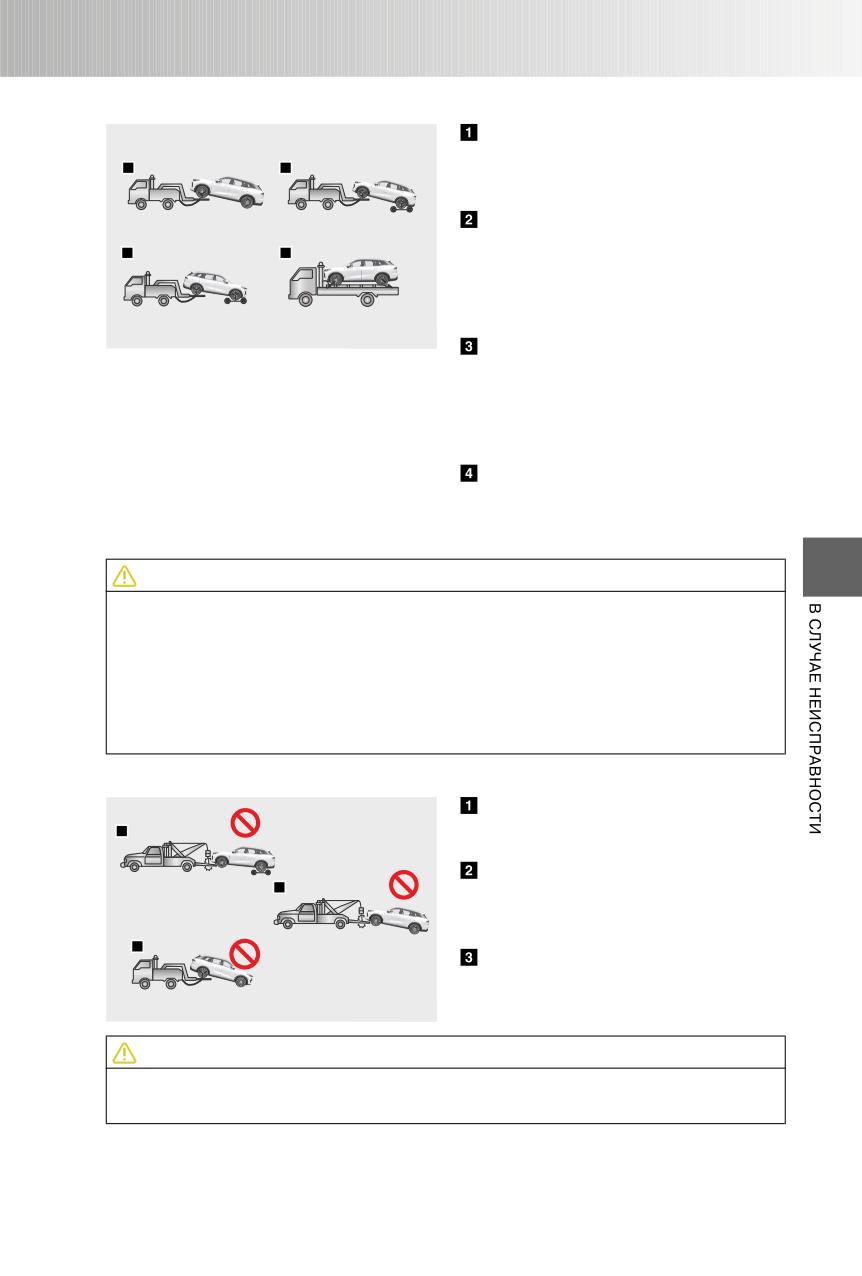

Правильные способы буксировки

Буксировка с вывешиванием

передних колес автомобиля. Убедитесь,

что буксируемый автомобиль надежно

зафиксирован на эвакуаторе.

Буксировка с вывешиванием

передних

колес

автомобиля

установкой задних колес на подкатную

тележку. Убедитесь, что буксируемый

автомобиль надежно зафиксирован на

эвакуаторе.

OMT28-5100

Буксировка с вывешиванием

задних колес автомобиля и установкой

передних колес на подкатную тележку.

Убедитесь,

что

буксируемый

автомобиль надежно зафиксирован на

эвакуаторе.

Перевозка с полной погрузкой

на

эвакуатор.

Убедитесь,

что

буксируемый

автомобиль

надежно

зафиксирован на эвакуаторе.

ВНИМАНИЕ

• Полноприводные автомобили следует перевозить с полной погрузкой на

эвакуатор.

• Полная погрузка на эвакуатор также необходима, если у автомобиля

повреждены колеса или мосты.

• Обеспечьте достаточное расстояние между кузовом (рядом с невывешенными

колесами) и опорной поверхностью. В противном случае бампер и днище

буксируемого автомобиля могут получить повреждения во время буксировки.

Неправильные способы буксировки

Буксировка эвакуатором с тросовым

подъемником

за

переднюю

часть

автомобиля.

Буксировка эвакуатором с тросовым

подъемником

за

заднюю

часть

автомобиля при опоре передних колес

на дорогу.

Буксировка эвакуатором с

вывешиванием задних колес при опоре

передних колес на дорогу.

OMT28-5101

ВНИМАНИЕ

Запрещается буксировка эвакуатором с тросовым подъемником как за переднюю,

так и за заднюю часть автомобиля. Это приведет к повреждению кузова.

283

6. В СЛУЧАЕ НЕИСПРАВНОСТ

Буксировка неисправного автомобиля

При невозможности вызова эвакуатора автомобиль можно некоторое время

буксировать с помощью троса, цепи или жесткой сцепки, закрепив их в буксирной

проушине. Такой способ буксировки допускается лишь на дорогах с твердым

покрытием при низкой скорости движения и на небольшое расстояние.

В этом случае водитель должен находиться в буксируемом автомобиле и управлять

рулевым колесом и педалью тормоза. Убедитесь в исправности колес,

трансмиссии, мостов, рулевого управления и тормозной системы автомобиля.

Перед буксировкой автомобиля переведите выключатель пуска двигателя в

положение ACC/ON, выключите стояночный тормоз и переведите селектор/рычаг

переключения передач в положение N (нейтраль).

ВНИМАНИЕ

• Запрещается длительная буксировка автомобиля.

• Никогда не буксируйте другой автомобиль, если он тяжелее вашего, иначе ваш

автомобиль может получить повреждения.

• Надежно закрепите трос, цепь или жесткую сцепку в буксирной проушине.

• Водитель буксирующего и водитель буксируемого автомобиля должны знать

правила буксировки. В противном случае буксировка запрещена.

• Во избежание повреждения автомобиля не буксируйте его со смещением.

• При неработающем двигателе вакуумный усилитель тормозной системы и

усилитель рулевого управления не функционируют. Поэтому управление

рулевым колесом и пользование педалью тормоза потребуют большего усилия,

чем обычно. При буксировке соблюдайте повышенную осторожность.

• При необходимости буксировки автомобиля с автоматической коробкой

передач обратитесь за помощью на сервисную станцию официального дилера

или в компанию, специализирующуюся на эвакуации автомобилей.

• Если буксируемый автомобиль передвигается с трудом, не продолжайте

буксировку во избежание

дополнительного повреждения автомобиля.

Обратитесь за помощью на сервисную станцию официального дилера или в

компанию, специализирующуюся на эвакуации автомобилей.

ОПАСНОСТЬ

• Во избежание травм в буксируемом автомобиле не должно быть никого, кроме

водителя.

• При буксировке автомобиля избегайте резкого трогания с места или

непредсказуемых маневров, которые могут привести к избыточной нагрузке на

буксирную проушину, трос, цепь или жесткую сцепку. Буксирная проушина,

трос, цепь или жесткая сцепка могут разрушиться, став причиной тяжелых

травм или повреждений.

284

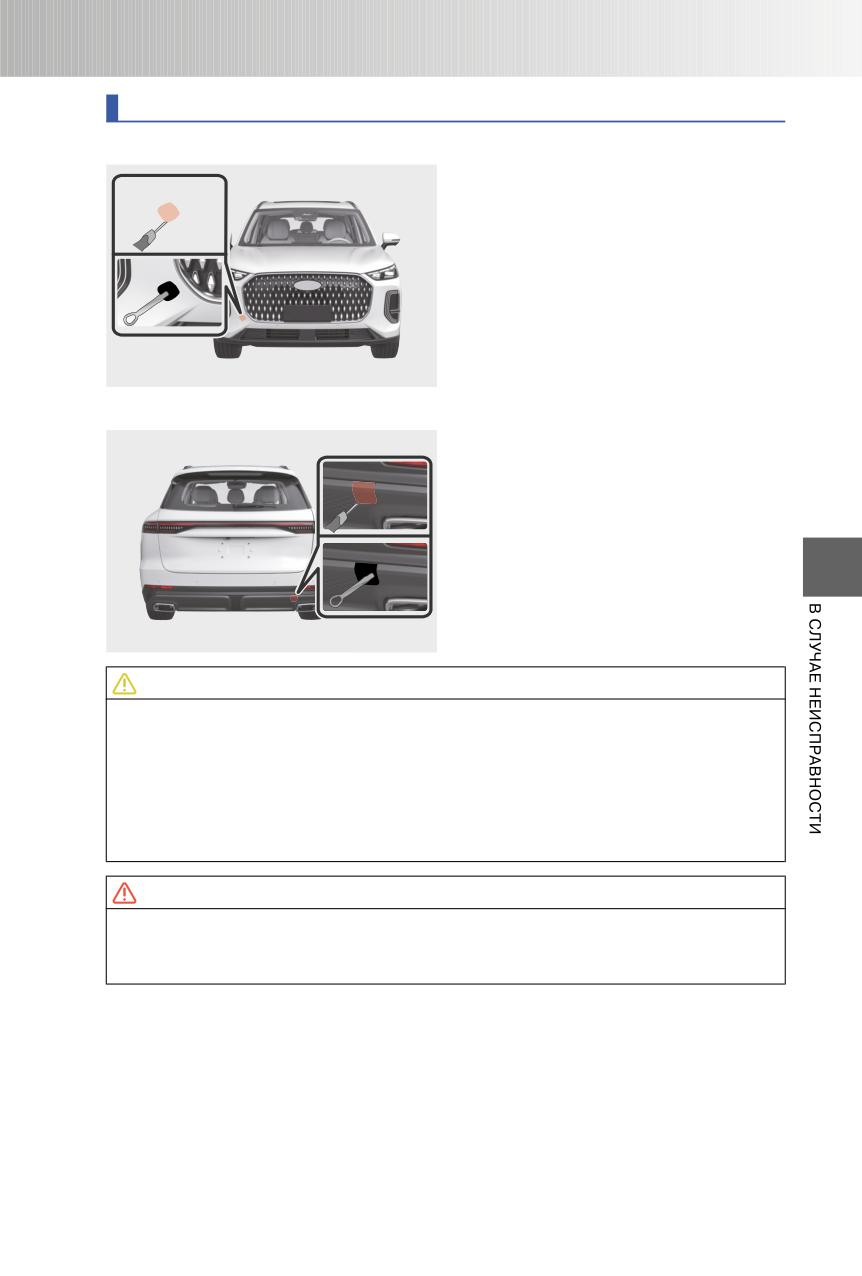

Установка буксирной проушины

Передняя буксирная проушина

помощью

плоской

отвертки,

обернутой

изоляционной

лентой,

снимите

декоративную

крышку

отверстия для передней буксирной

проушины.

Вставьте

буксирную

проушину в специальное отверстие и

вверните ее по часовой стрелке. Затем

надежно затяните проушину с помощью

баллонного ключа.

OMT28-5083

Задняя буксирная проушина

помощью

плоской

отвертки,

обернутой

изоляционной

лентой,

снимите

декоративную

крышку

отверстия

для

задней

буксирной

проушины.

Вставьте

буксирную

проушину в специальное отверстие и

вверните ее по часовой стрелке. Затем

надежно затяните проушину с помощью

баллонного ключа.

OMT28-5084

ВНИМАНИЕ

• Используйте только буксирную проушину, которой укомплектован ваш

автомобиль. В противном случае вы можете повредить его.

• Буксирующий автомобиль должен двигаться медленно и равномерно.

Чрезмерное натяжение буксирного троса может нанести повреждение

автомобилю.

• Буксирный трос или жесткую сцепку можно присоединять только к буксирной

проушине.

ОПАСНОСТЬ

Убедитесь в том, что буксирная проушина надежно затянута. Если проушина

отвернется во время буксировки, это может привести к дорожно-транспортному

происшествию, тяжелому травмированию или гибели людей.

285

6. В СЛУЧАЕ НЕИСПРАВНОСТ

ан

те

Блок предохранителей

Предохранители служат для защиты электрических цепей и устройств от

перегрузки. Если не работает какой-либо электрический прибор, скорее всего,

перегорел соответствующий предохранитель.

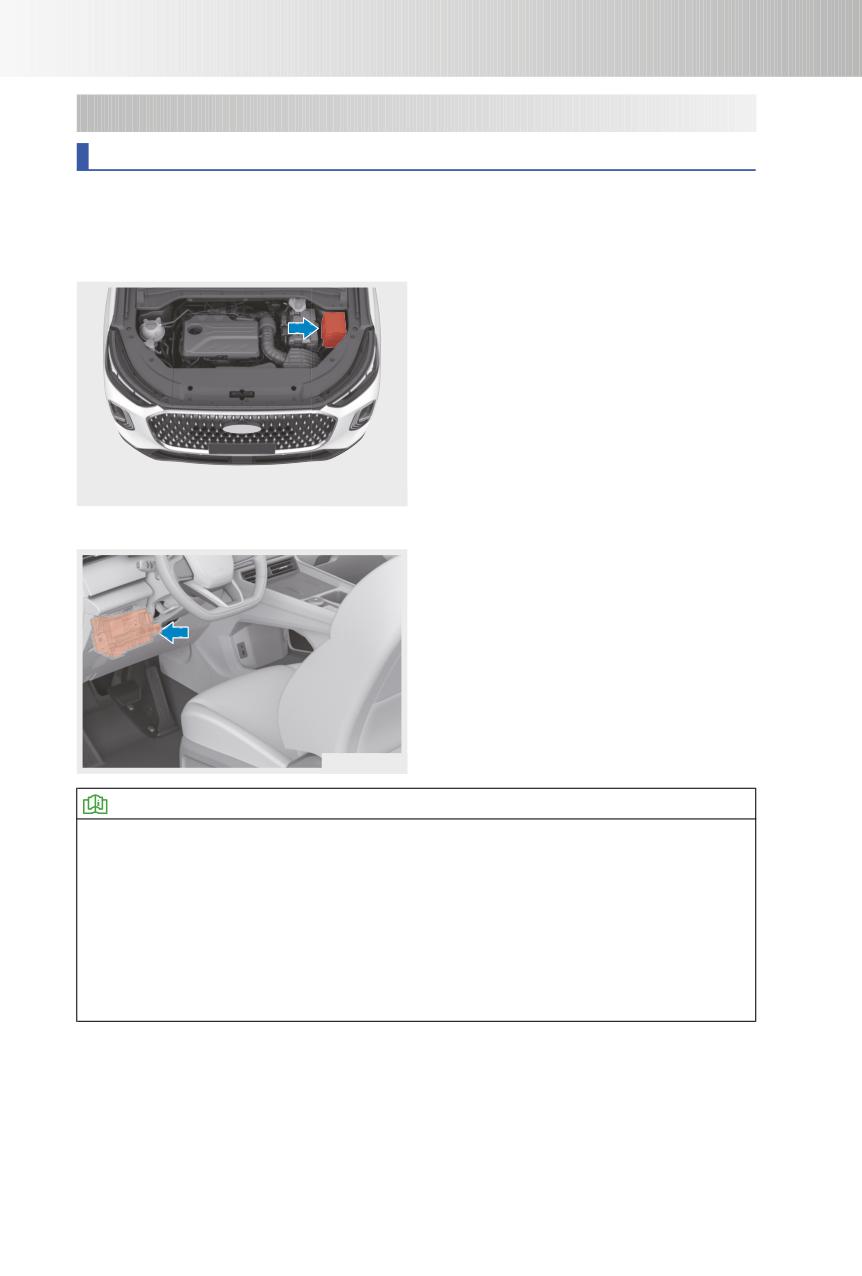

Блок предохранителей в моторном отсеке

Установите

выключатель

пуска

двигателя в положение OFF

и от

«отрицательного» полюсного вывода

аккумуляторной

батареи.

Снимите

крышку

блока

предохранителей

моторном отсеке для проверки или

замены предохранителей.

OMT28-5091

Блок предохранителей и реле в панели управления

Установите

выключатель

пуска

двигателя в положение OFF

и от

«отрицательного» полюсного вывода

аккумуляторной

батареи.

Снимите

декоративную накладку в левой нижней

части панели управления для проверки

или замены предохранителей.

OMT28-5093

ПРОЧИТАЙТЕ

• Проверьте предохранители, вызывающие у вас подозрение, по схеме,

нанесенной на внутреннюю сторону крышки блока.

• Во избежание повреждения электрической системы содержите блок

предохранителей в чистоте. Не допускайте попадания влаги внутрь блока через

открытую крышку.

• Во избежание повреждения автомобиля проявляйте осторожность при снятии и

установке декоративной накладки в левой нижней части панели управления.

При необходимости обратитесь для этого на сервисную станцию официального

дилера.

286

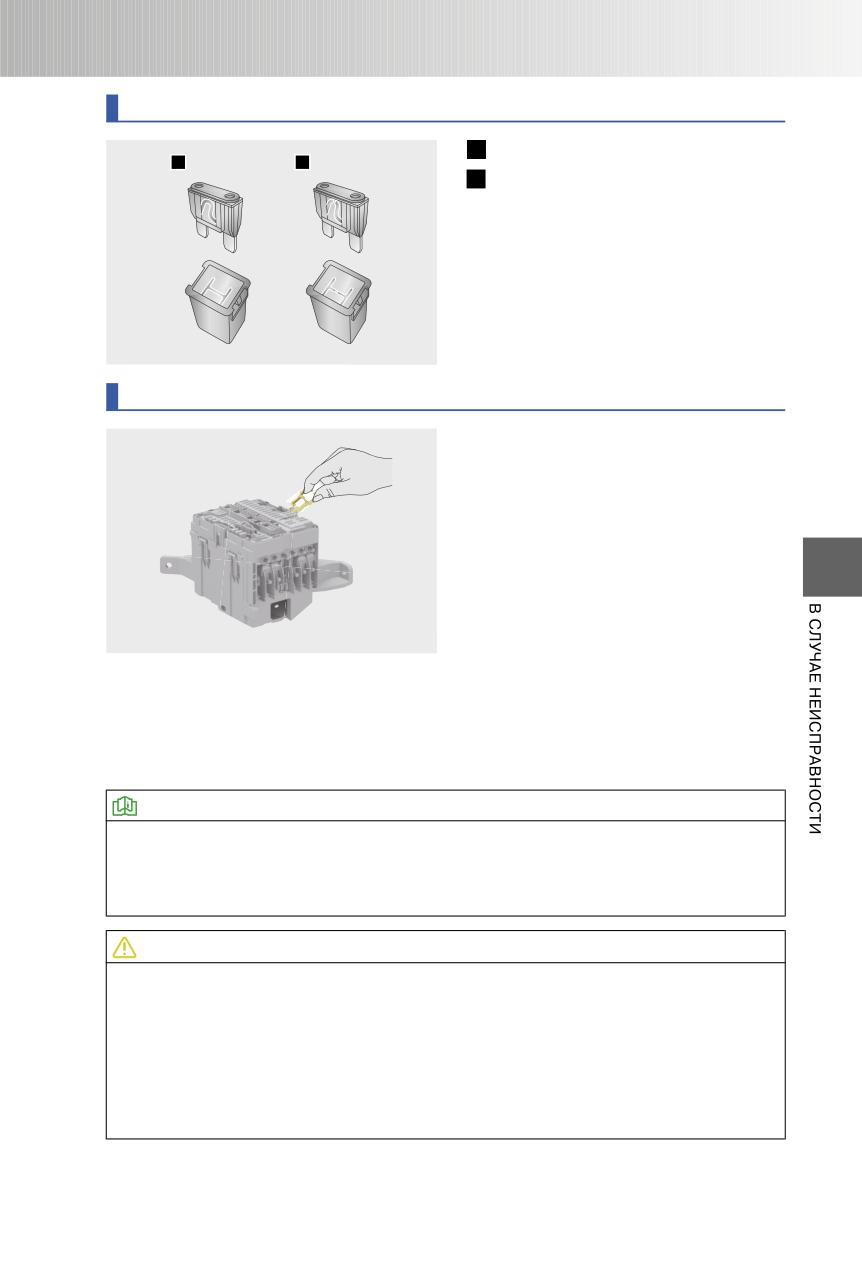

Проверка предохранителей

A Исправный предохранитель.

B Перегоревший предохранитель.

Исправный

Перегоревший

OMT28-5094

Замена предохранителей

Шаг 1. Установите выключатель пуска

двигателя в положение OFF и от

«отрицательного» полюсного вывода

аккумуляторной батареи.

Шаг 2. Проверьте предохранители по

схеме.

Для

извлечения

предположительно

неисправного

предохранителя

используйте

специальный пинцет.

Шаг

Проверьте

исправность

OMT28-5096

предохранителя. Если вы не уверены,

исправен ли предохранитель, замените

его

заведомо

исправным

предохранителем того же номинала.

Номинал предохранителей указан на

самом предохранителе и на крышке

блока предохранителей.

ПРОЧИТАЙТЕ

При отсутствии запасного предохранителя можно при крайней необходимости

использовать предохранитель такого же номинала от второстепенного

потребителя

электроэнергии.

Но

лучше

приобрести

набор

запасных

предохранителей и хранить его в автомобиле.

ВНИМАНИЕ

• Запрещается вносить изменения в конструкцию блока предохранителей или

самих предохранителей. В противном случае возможно серьезное повреждение

электрооборудования автомобиля или его возгорание.

• Для замены используйте только предохранитель того же номинала, что и у

заменяемого предохранителя. Запрещается, даже временно, заменять

перегоревший предохранитель проволочной перемычкой. В противном случае

возможно серьезное повреждение электрооборудования автомобиля или его

возгорание.

287

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7-1. Ремонт и техническое

Проверка радиатора и

обслуживание

конденсера

кондиционера

295

Ремонт и техническое

обслуживание

290

Проверка шин

296

Услуги,

Перестановка колес

298

предоставляемые

Проверка

сервисной станцией

аккумуляторной

официального дилера

290

батареи

298

Считывание

Проверка фильтра

идентификационного

системы

номера автомобиля

кондиционирования

(VIN)

291

воздуха

298

Проверка исправности

Проверка уровня

автомобиля

291

жидкости омывателя

ветрового стекла

299

7-2. Текущие работы

Проверка щеток

Текущие работы

292

очистителя

299

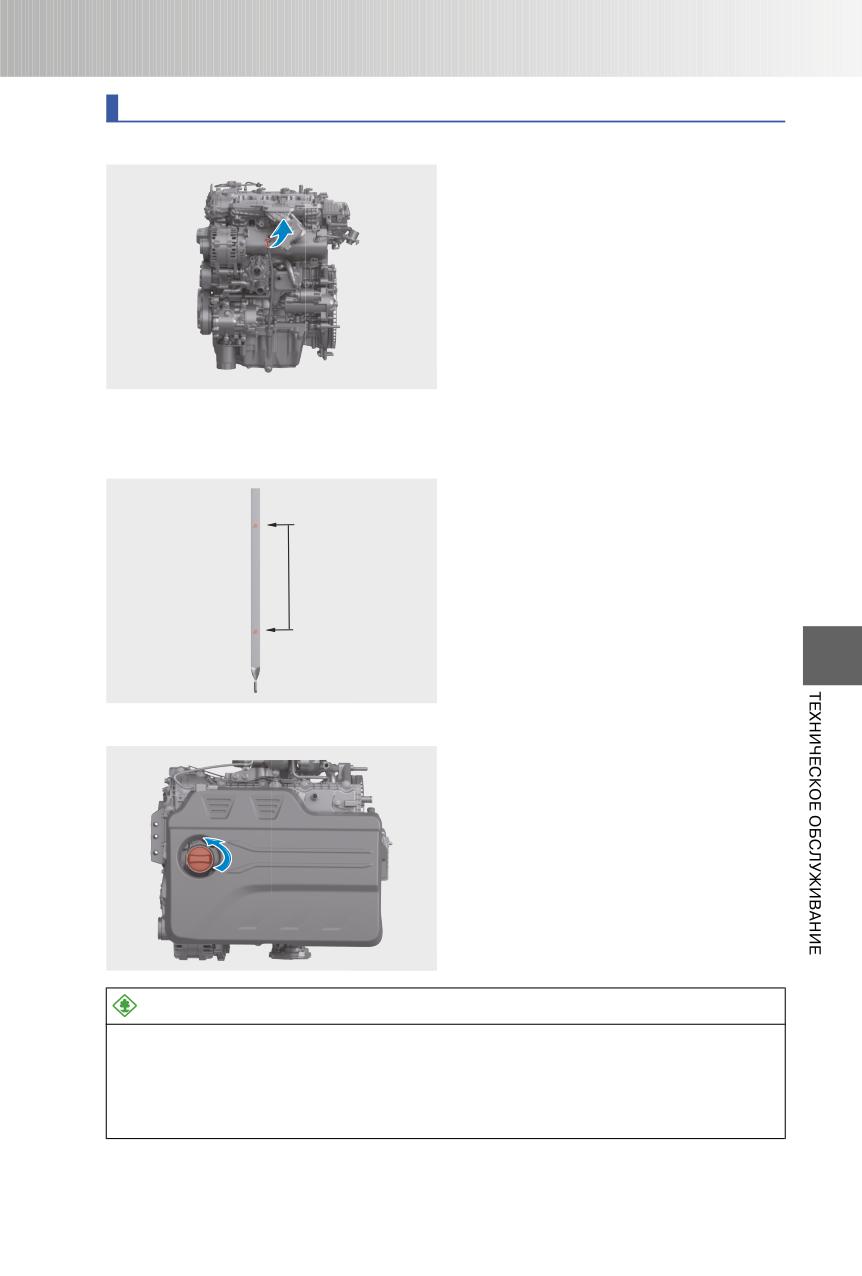

Проверка уровня

моторного масла

293

7-3. Плановое

техническое обслуживание

Проверка уровня

рабочей жидкости

Информация о первом

коробки передач

294

техническом

обслуживании

301

Проверка уровня

тормозной жидкости

294

Регламент

технического

Проверка уровня

обслуживания

302

охлаждающей

жидкости

295

Технические данные

308

289

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ех

ое

бс

уж

ан

Ремонт и техническое обслуживание

Существует два вида работ по ремонту и техническому обслуживанию: текущие

работы, которые владелец автомобиля может выполнить самостоятельно, и

плановые проверки и техническое обслуживание, для выполнения которых

владельцу следует обратиться на сервисную станцию официального дилера.

Подробнее о плановых проверках и техническом обслуживании рассказано в

разделе «Плановое техническое обслуживание» ниже в этой главе. Данные

операции позволяют заблаговременно выявлять потенциальные опасности и

устранять неисправности. Регулярное техническое обслуживание автомобиля очень

важно. Строго соблюдайте регламент технического обслуживания, приведенный в

настоящем Руководстве. Это гарантирует оптимальные характеристики вашего

автомобиля, его исправную работу и позволяет продлить срок его службы.

Во избежание поломки автомобиля используйте только рекомендованные

эксплуатационные жидкости.

Услуги, предоставляемые сервисной станцией официального дилера

Сервисная станция официального дилера

Только оригинальные запасные части и материалы могут обеспечить заявленный

срок службы автомобиля. Мы являемся единственным поставщиком запасных

частей для сервисных станций официальных дилеров во всем мире. Поэтому

используйте только оригинальные запасные части, доступные на сервисных

станциях официальных дилеров.

Специалисты официального дилера являются профессионалами своего дела. При

обращении на станцию технического обслуживания официального дилера помните,

что специалисты станции знают ваш автомобиль лучше, чем кто-либо другой, а

сама станция располагает всеми необходимыми оригинальными запасными

частями и гарантирует высочайшее качество работ.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Для утилизации отработанного моторного масла, тормозной жидкости,

охлаждающей жидкости, жидкости гидроусилителя рулевого управления (для

некоторых вариантов исполнения автомобиля), отслуживших свой ресурс

аккумуляторных батарей и шин обращайтесь в специализированные организации

по утилизации отходов. Запрещается утилизировать их в систему сбора бытового

мусора или канализацию.

Организация технического обслуживания

При обращении на сервисную станцию официального дилера нужно иметь при себе

необходимые документы. Не все работы, которые должны быть выполнены, могут

покрываться гарантией. Обсудите дополнительные расходы с консультантом по

обслуживанию. Бережно храните сервисную книжку автомобиля. Она содержит

важную информацию.

Подготовьте письменный перечень неисправностей автомобиля или конкретных

работ, которые следует выполнить. Если произошло дорожно-транспортное

происшествие или была выполнена работа, которая не зафиксирована в журнале

технического обслуживания, обязательно сообщите об этом консультанту по

обслуживанию.

290

Перечислите позиции, которые должны быть выполнены к концу дня, обсудите

ситуацию с консультантом по обслуживанию и перечислите позиции в порядке

очередности.

Считывание идентификационного номера автомобиля (VIN)

Считывание идентификационного номера автомобиля (VIN) возможно с помощью

многофункционального диагностического сканера, предназначенного для поиска и

устранения неисправностей.

Запрещается присоединять к диагностическому разъему какие-либо приборы,

помимо диагностического сканера. Несоблюдение этого требования может стать

причиной выхода из строя электронного оборудования и аккумуляторной батареи.

Проверка исправности автомобиля

Проводите проверку исправности автомобиля перед каждой поездкой. Это

обеспечит безопасность эксплуатации автомобиля и удовольствие от управления

им.

ОПАСНОСТЬ

Во время проведения проверки автомобиль не должен быть включен.

Ежедневная проверка

Осмотрите лакокрасочное покрытие на отсутствие царапин, обесцвечивания и

сколов, проверьте затяжку колесных болтов и их наличие, убедитесь в отсутствии

течи эксплуатационных жидкостей/масел и в отсутствии повреждений дверей,

капота, двери багажного отделения и стекол.

Проверьте уровень моторного масла, тормозной жидкости, охлаждающей

жидкости, жидкости усилителя рулевого управления (для некоторых вариантов

исполнения автомобиля) и жидкости омывателя и долейте соответствующую

жидкость при необходимости.

Проверьте давление в холодных шинах и их состояние (уровень износа,

отсутствие грыж, трещин, механических повреждений и т. д.). Проверьте

состояние запасного колеса.

Убедитесь в том, что запорные скобы ремней надежно фиксируются замками.

Убедитесь, что ленты ремней не изношены и не повреждены.

Проверьте исправность приборов освещения и световой сигнализации.

Проверьте исправность сигнализаторов и индикаторов на панели приборов.

Ежемесячная проверка

Вымойте кузов автомобиля, очистите моторный отсек (удалите грязь из

радиатора и конденсера, потеки масла с двигателя), почистите салон автомобиля

и багажное отделение.

Проверьте соединения, трубки, шланги и бачки на герметичность. Проверьте

состояние проводов и затяжку клемм аккумуляторной батареи, убедитесь в

отсутствии на них следов коррозии. Осмотрите электрическую проводку на

отсутствие повреждений, плохого контакта в разъемах и обрывов проводов.

Убедитесь в отсутствии течи эксплуатационных жидкостей/масел.

Проверьте работоспособность системы кондиционирования воздуха.

291

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Проверьте работоспособность стояночного тормоза.

Проверьте наличие запасных предохранителей и комплекта инструментов (-

домкрата, баллонного ключа и др.).

ПРОЧИТАЙТЕ

Для утилизации отработанного моторного масла, тормозной жидкости,

охлаждающей жидкости, отслуживших свой ресурс аккумуляторных батарей и шин

обращайтесь в специализированные организации по утилизации отходов.

Запрещается утилизировать их в систему сбора бытового мусора или

канализацию.

ку

Текущие работы

Если вы проводите техническое обслуживание автомобиля самостоятельно, в

точности выполняйте операции, указанные в данном разделе.

В нем приведены инструкции только для тех операций по техническому

обслуживанию, которые могут быть выполнены владельцем самостоятельно.

Существуют также операции, которые следует доверить квалифицированному

специалисту, располагающему специальным инструментом.

ВНИМАНИЕ

• Перед закрытием капота проверьте, не осталось ли там инструментов или

одежды.

• Запрещается

эксплуатация

автомобиля

без

фильтрующего

элемента

воздухоочистителя, поскольку она приводит к интенсивному износу двигателя.

• Доливайте охлаждающую жидкость, тормозную жидкость и жидкость омывателя

строго до установленного уровня. Если жидкость попала на кузов, немедленно

вытрите

ее

влажной

ветошью,

чтобы

предотвратить

повреждение

лакокрасочного покрытия.

ОПАСНОСТЬ

• Не открывайте крышку расширительного бачка системы охлаждения при

горячем двигателе, чтобы не получить ожоги.

• При работающем двигателе держите руки, одежду и инструмент в стороне от

вентилятора системы охлаждения и приводных ремней.

• Не курите рядом с заливной горловиной топливного бака или аккумуляторной

батареей, поскольку искры или открытое пламя могут привести к возгоранию.

• Электрическая система автомобиля находится под высоким напряжением.

Поэтому при работающем двигателе или при выключателе пуска двигателя,

находящемся в положении ON, запрещается прикасаться к компонентам этой

системы.

• Сразу же после поездки двигатель, радиатор, выпускной коллектор и крышка

головки блока цилиндров имеют очень высокую температуру, поэтому не

прикасайтесь к ним. Вентилятор системы охлаждения может в любой момент

включиться автоматически. Поэтому будьте осторожны, чтобы исключить

попадание одежды во вращающийся вентилятор.

292

Проверка уровня моторного масла

выполняется с помощью щупа на

выключенном и остывшем двигателе.

Шаг

1. После прогрева двигателя

остановите

автомобиль

на

горизонтальной

площадке. Выждите

примерно 5 минут после выключения

двигателя.

Шаг 2. Откройте капот, извлеките щуп и

протрите его чистой ветошью.

OMT28-6020

Шаг 3. Плавно и равномерно вставьте щуп на место до упора.

Шаг 4. Оставьте щуп в таком положении на 3 секунды. Затем снова извлеките щуп и

проверьте уровень моторного масла.

Положите ветошь под конец щупа,

чтобы масло не капнуло на двигатель

Максимальный

уровень

или кузов автомобиля.

Не проверяйте уровень масла сразу же

Норма

после прогрева двигателя - дайте ему

поработать какое-то время. После

выключения двигателя дождитесь, пока

Минимальный

уровень

масло стечет в поддон картера.

OMT28-6021

Добавление моторного масла

Шаг

Отверните

пробку

маслозаливной

горловины двигателя

против часовой стрелки.

Шаг 2. Долейте небольшое количество

моторного масла через воронку и

проверьте его уровень по щупу.

Шаг 3. Если уровень моторного масла

находится в допустимых пределах,

заверните

пробку

маслозаливной

горловины

двигателя

по

часовой

OMT28-6022

стрелке и затяните ее.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Запрещается использовать систему сбора бытового мусора, канализацию или

землю для утилизации отработанного моторного масла и масляного фильтра,

поскольку это приводит к серьезному загрязнению окружающей среды. Их

следует

утилизировать

в соответствии

с местным

природоохранным

законодательством.

293

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

• Запрещается заливать моторное масло выше отметки максимального уровня. В

противном случае двигатель может выйти из строя.

• Используйте только рекомендованное моторное масло. В противном случае

никакие претензии по прямому или косвенному ущербу приниматься не будут.

• Если при замене масло пролилось на двигатель, вытрите потеки масла

ветошью, прежде чем завернуть пробку маслозаливной горловины двигателя.

• После отворачивания пробки маслозаливной горловины двигателя положите ее

резьбовой частью вверх. В противном случае, остатки масла могут вылиться из

пробки на двигатель.

Проверка уровня рабочей жидкости коробки передач

Проверку уровня, долив и замену рабочей жидкости коробки передач лучше

доверить профессионалам. Обратитесь для этого на сервисную станцию

официального дилера.

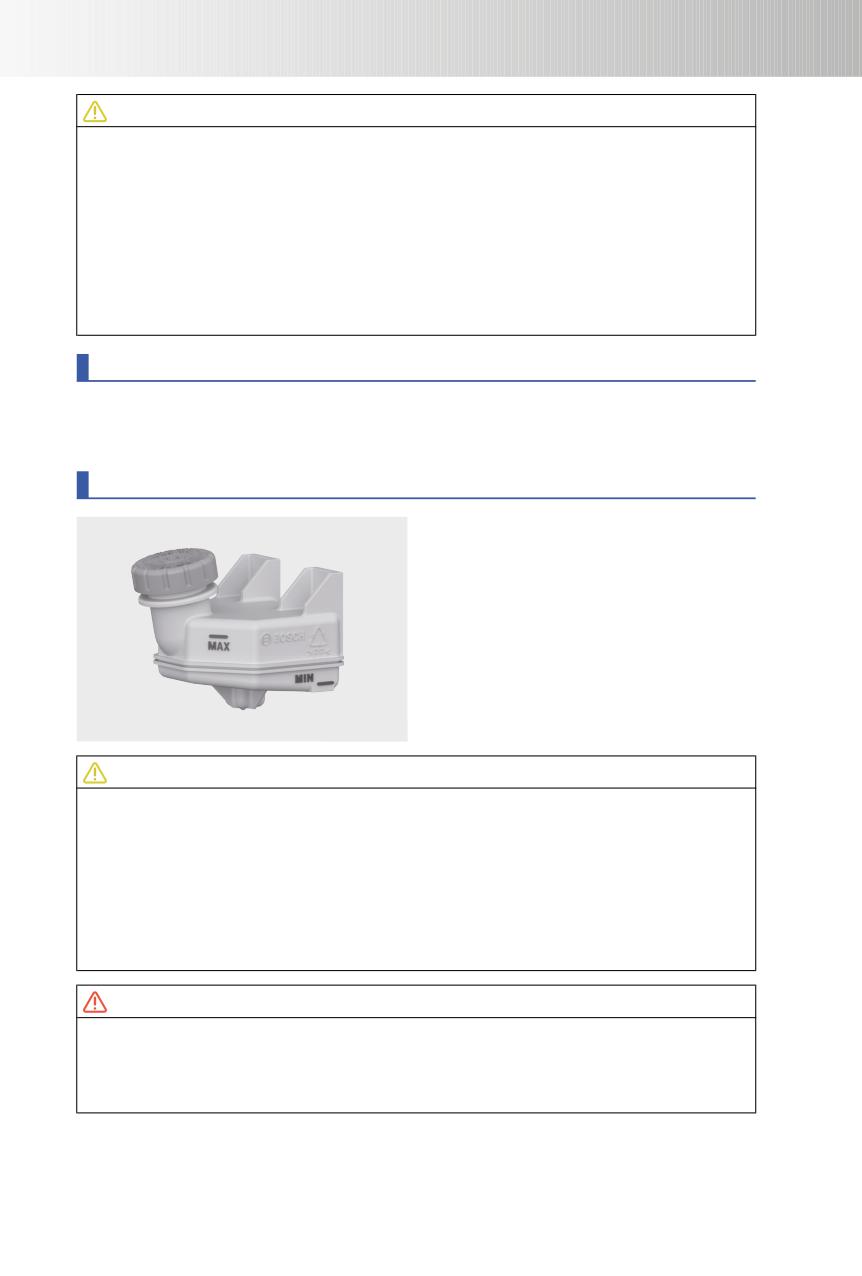

Проверка уровня тормозной жидкости

Уровень тормозной жидкости должен

находиться между метками MIN и MAX

на корпусе бачка главного тормозного

цилиндра. Если уровень тормозной

жидкости опустился до отметки MIN или

ниже ее, долейте тормозную жидкость в

бачок и незамедлительно обратитесь на

сервисную

станцию

официального

дилера

для

проверки

и ремонта

автомобиля.

OMT28-6030

ВНИМАНИЕ

• Поскольку тормозная жидкость обладает высокой гигроскопичностью, держите

бачок главного тормозного цилиндра плотно закрытым.

• Используйте только рекомендованную тормозную жидкость. В противном

случае никакие претензии по прямому или косвенному ущербу приниматься не

будут.

• При попадании тормозной жидкости на лакокрасочное покрытие кузова ее

следует удалить влажной губкой или смыть водой, чтобы не допустить коррозии

деталей или повреждения лакокрасочного покрытия кузова.

ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании

тормозной жидкости на открытые участки тела или в глаза незамедлительно

промойте пораженный участок большим количеством чистой воды. При

необходимости незамедлительно обратитесь за медицинской помощью.

294

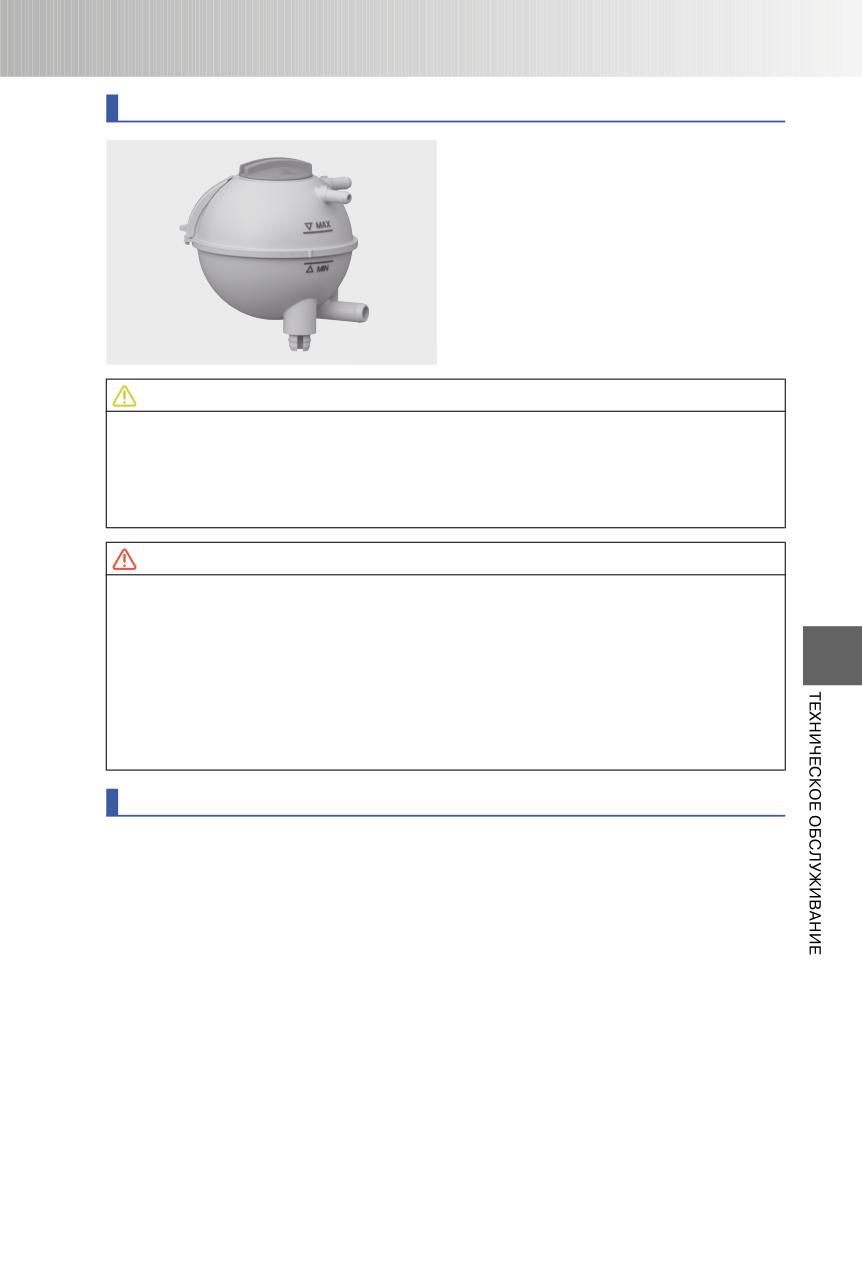

Проверка уровня охлаждающей жидкости

На

холодном

двигателе

уровень

охлаждающей

жидкости

должен

находиться между метками MIN и MAX.

Если уровень охлаждающей жидкости

опустился до отметки MIN или ниже ее,

долейте охлаждающую жидкость в

бачок и незамедлительно обратитесь на

сервисную

станцию

официального

дилера

для

проверки

и ремонта

автомобиля.

OMT28-6040

ВНИМАНИЕ

• Долив и замену охлаждающей жидкости лучше доверить профессионалам.

Обратитесь для этого на сервисную станцию официального дилера.

• Используйте только рекомендованную охлаждающую жидкость. Использование

других

типов

охлаждающей

жидкости

может

привести

к поломке

соответствующих систем автомобиля.

ОПАСНОСТЬ

• После длительной работы двигателя система охлаждения находится под

высоким давлением. Не открывайте крышку расширительного бачка и крышку

горловины радиатора системы охлаждения двигателя, чтобы не получить ожоги.

• Охлаждающая жидкость ядовита. Поэтому при доливе охлаждающей жидкости

будьте предельно осторожны и избегайте ее попадания на любую часть

автомобиля, тела или на землю. При попадании охлаждающей жидкости на

открытые участки тела или в глаза следует незамедлительно промыть

пораженный участок большим количеством чистой воды и обратиться за

медицинской помощью.

Проверка радиатора и конденсера кондиционера

В ходе эксплуатации автомобиля передняя поверхность конденсера и радиатора

может забиться насекомыми, листьями и другими посторонними предметами. Это

может пагубно отразиться на работе системы кондиционирования воздуха и

системы охлаждения двигателя и вызвать его перегрев. В таком случае необходимо

очистить радиатор и конденсер кондиционера.

Конденсер кондиционера: при выключенном и остывшем двигателе продуйте

конденсер сжатым воздухом через радиатор по направлению от моторного отсека к

передней стороне автомобиля.

Радиатор: рекомендуется очищать поверхность радиатора не реже одного раза в

год. При выключенном и остывшем двигателе очистите ребра радиатора сжатым

воздухом или струей воды, удалите из них следы насекомых, листья и другие

посторонние предметы. Давление воздуха и воды не должно при этом превышать

150 кПа. В противном случае вы можете повредить ребра радиатора.

295

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

• Материал ребер радиатора имеет хорошую теплопроводность, что позволяет

эффективно охлаждать жидкость. Не чистите ребра щеткой, иначе вы можете

повредить их, что снизит эффективность охлаждения.

• Запрещается направлять струю воды на горячий радиатор прогретого

двигателя, поскольку образующийся при этом пар может привести к ожогам.

Мойте радиатор только при выключенном и остывшем двигателе.

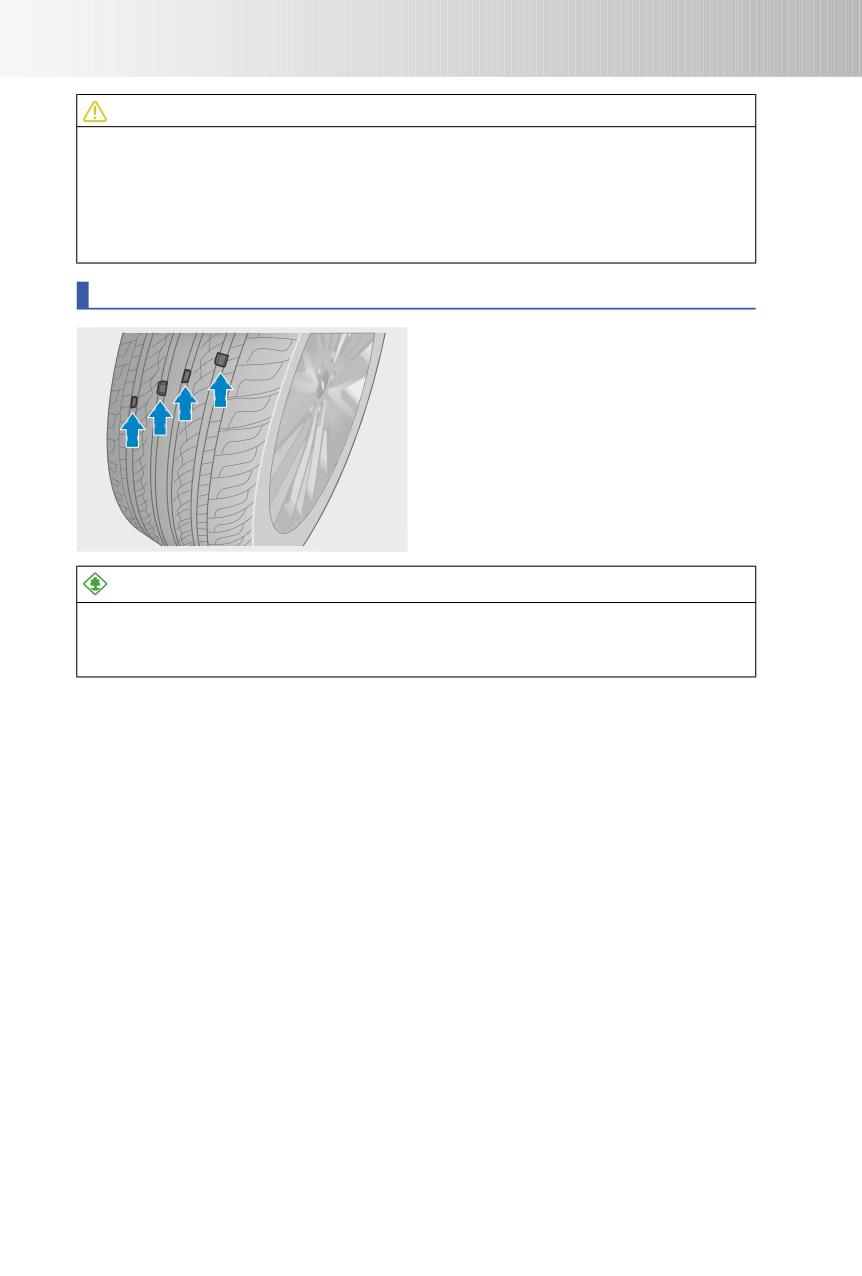

Проверка шин

Контролируйте

износ

шин

по

индикаторам износа на протекторе.

Когда остаточная глубина протектора

шины достигает предельного значения,

становятся четко видны индикаторы

износа. Появление индикаторов износа

указывает на то, что свойства шин и

безопасность их эксплуатации серьезно

снизились и шины требуют замены.

OMT28-6050

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Не выбрасывайте шины как бытовой мусор. Их следует утилизировать в

соответствии

действующим

вашей

стране

природоохранным

законодательством.

■ Соблюдайте перечисленные ниже меры предосторожности. В противном случае

вы можете не справиться с управлением и попасть в дорожно-транспортное

происшествие, результатом которого может стать тяжелая травма или гибель

людей.

1.Не используйте шины, которые эксплуатировались на другом автомобиле.

2.Не используйте одновременно шины, значительно различающиеся между собой

по степени износа протектора.

3.Не используйте шины, если вы не знаете, в каких условиях они эксплуатировались

ранее.

4.Не устанавливайте на автомобиль шины разных изготовителей, разных моделей

или с разным рисунком протектора.

5.Не устанавливайте одновременно на автомобиль шины разной конструкции (-

радиальные и диагональные).

6.Размер установленных на автомобиль шин влияет на показания спидометра. Если

размер (диаметр) шин отличается от оригинального, спидометр будет показывать

скорость движения автомобиля некорректно. Это может стать причиной дорожно-

транспортного происшествия, ущерб от которого не покрывается гарантией.

296

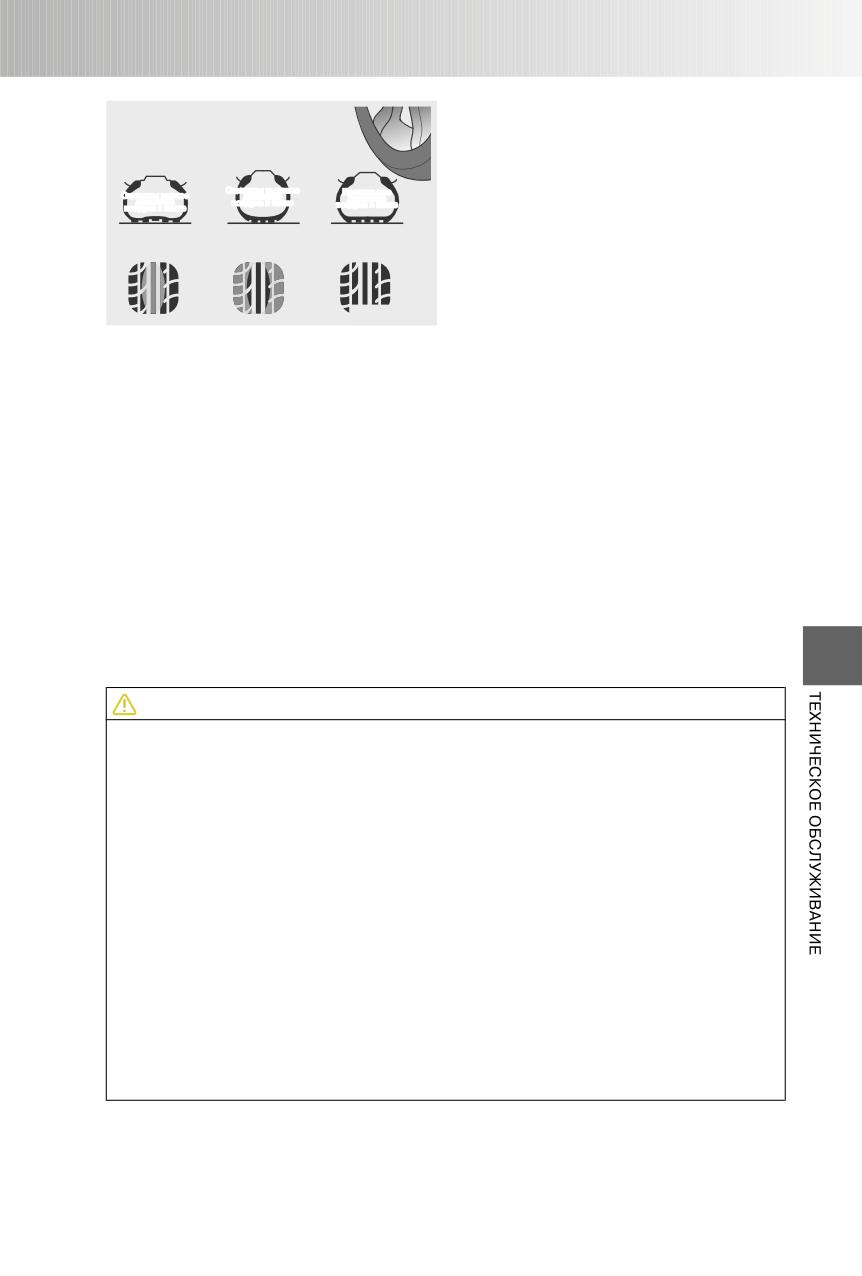

Неправильное давление воздуха в

шинах

приводит

повышенному

расходу топлива, сокращению срока

службы шин и ухудшению устойчивости

Слишком высокое

Правильное

автомобиля.

Поэтому

следует

Слишком низкое

давление

воздуха в шине

поддерживать

рекомендуемое

Износ боковой

Износ центральной

Равномерный износ

давление воздуха в шинах (величина

части протектора

протектора

рекомендуемого давления воздуха в

шинах приведена в табличке в проеме

двери

водителя).

Если

давление

OMT28-6051

воздуха в холодных шинах выше или

ниже рекомендованной величины, это

может

пагубно

отразиться

на

комфортабельности автомобиля. При

необходимости

скорректируйте

давление воздуха в шинах.

■ Поддерживайте правильное давление воздуха в шинах. В противном случае

возможны перечисленные ниже последствия, которые могут привести к тяжелым

травмам или смертельному исходу:

1.Чрезмерный износ шин

2.Ухудшение управляемости автомобиля

3.Неравномерный износ шин

4.Плохая герметизация борта шины

5.Деформация колесного диска или разбортирование шины на ходу

6.Возможность разрушения шин из-за их перегрева

7.Повышенная вероятность повреждения шин из-за плохих дорожных условий

ВНИМАНИЕ

• В процессе движения автомобиля давление воздуха в его шинах повышается.

Это нормальное явление.

• Если вам приходится подкачивать шины слишком часто, при первой же

возможности обратитесь на сервисную станцию официального дилера для

проверки и ремонта автомобиля.

• Если давление воздуха в шине часто падает или ее нельзя качественно

отремонтировать из-за пореза или другого повреждения, такую шину следует

заменить.

• Для измерения давления воздуха в шинах используйте шинный манометр.

Измерение производите на холодных шинах. Визуальная проверка давления

воздуха в шинах не даст вам точных результатов.

• Если при движении автомобиля произошла утечка воздуха из шины, следует

прекратить движение. В результате даже непродолжительной поездки со

спущенной шиной может произойти ее необратимое повреждение.

• Следите за правильностью установки колпачков вентилей шин. В противном

случае в вентили попадет грязь. При утере колпачка необходимо сразу же

установить вместо него новый колпачок.

297

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перестановка колес

Для обеспечения равномерного износа

и увеличения срока службы комплекта

шин

рекомендуется

выполнять

перестановку колес не реже чем

каждые

000

км

пробега

оптимальной

является перестановка

Направление

колес каждые 5000 - 7000 км). При этом

движения вперед

интервал перестановки колес может

быть иным в зависимости от вашего

стиля вождения и состояния дорожного

OMT28-6052

покрытия.

ПРОЧИТАЙТЕ

Перестановку колес лучше доверить профессионалам. Обратитесь для этого на

сервисную станцию официального дилера.

Проверка аккумуляторной батареи

Проверьте, нет ли следов окисления на полюсных выводах аккумуляторной батареи,

не ослабла ли затяжка клемм, нет ли на них трещин и не ослабла ли затяжка

прижимной планки.

Ваш автомобиль оснащен необслуживаемой аккумуляторной батареей. Параметры

новой аккумуляторной батареи должны соответствовать параметрам заменяемой

батареи. Для замены аккумуляторной батареи рекомендуется обращаться на

сервисную станцию официального дилера.

Проверка фильтра системы кондиционирования воздуха

Фильтр системы кондиционирования воздуха служит для предотвращения

попадания пыли снаружи в салон автомобиля через вентиляционные решетки

системы кондиционирования воздуха во время движения автомобиля. С течением

времени фильтр постепенно забивается. Если эффективность работы системы

кондиционирования воздуха заметно снизилась, проверьте фильтр системы

кондиционирования воздуха и при необходимости замените его.

ПРОЧИТАЙТЕ

• Замену фильтра системы кондиционирования воздуха лучше доверить

профессионалам. Для этого рекомендуется обратиться на сервисную станцию

официального дилера.

• Использование системы кондиционирования воздуха со снятым фильтром

приведет к попаданию пыли в салон и снижению эффективности работы

системы.

• На некоторых модификациях автомобиля система кондиционирования

обеспечивает очистку воздуха по стандарту PM2.5.

• На некоторых модификациях автомобиля система кондиционирования

обеспечивает очистку воздуха по стандарту N95. Это зависит от исполнения

автомобиля.

298

Проверка уровня жидкости омывателя ветрового стекла

Если при включении омывателя жидкость из распылителей форсунок не поступает,

выключите омыватель и проверьте уровень жидкости в его бачке. Если омыватель

не заработал даже после долива жидкости в бачок, обратитесь на сервисную

станцию официального дилера для проверки и ремонта автомобиля.

ВНИМАНИЕ

• Запрещается заливать антифриз в бачок омывателя, поскольку это приведет к

повреждению лакокрасочного покрытия кузова.

• Не заливайте воду в бачок омывателя, если температура окружающего воздуха

может опуститься ниже 0 °C. В противном случае вода замерзнет и омыватель

может выйти из строя.

• Емкость бачка омывателя составляет 4,5 л. При низком уровне жидкости

омывателя

загорается

соответствующий

сигнализатор

и появляется

предупреждение на дисплее панели приборов (для некоторых вариантов

исполнения автомобиля). Это зависит от исполнения автомобиля.

Проверка щеток очистителя

Проверьте состояние рабочей кромки щетки очистителя ветрового стекла, проведя

по ней пальцем. Неровная поверхность резиновой ленты уменьшает эффективность

работы очистителя.

ВНИМАНИЕ

• Не используйте щетки очистителя для удаления со стекла изморози или льда.

• При появлении на ветровом стекле сколов от камней своевременно

ремонтируйте их.

• В зимний период во избежание повреждения щеток перед включением

очистителя убедитесь, что они не примерзли к стеклу.

• Попадание масла, силиконовых составов и топлива на щетки снижает качество

очистки ветрового стекла. Для очистки щеток от загрязнений рекомендуется

использовать жидкость для омывателя.

• На некоторых модификациях автомобиля для замены щеток очистителя

ветрового стекла необходимо установить рычаги очистителя в положение для

замены. При подъеме рычага очистителя для замены щетки держите щетку за

шарнир. Для получения дополнительной информации см. раздел «Очистители и

омыватели стекол».

Уход за щетками очистителя

• При мойке автомобиля не направляйте воду под высоким давлением

непосредственно на щетки очистителя, чтобы не повредить их.

• Во избежание появления неочищенных полос на ветровом стекле следует

регулярно (раз в неделю) протирать щетки очистителя средством для стекол.

• Для обеспечения безопасности следует заменять щетки очистителя один или два

раза в год. Приобрести щетки можно на сервисной станции официального

дилера.

• Для удаления остатков полироля после автоматической мойки следует промыть

ветровое стекло и щетки очистителя чистой водой.

299

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Не включайте очиститель при сухом ветровом стекле. Это может привести к

появлению царапин на стекле и необратимому повреждению щеток.

• Запрещается использовать для очистки ветрового стекла бензин, средства для

удаления лака для ногтей, растворители красок или аналогичные жидкости. Это

может привести к повреждению щеток.

• Не рекомендуется наносить на ветровое и заднее стекла гидрофобные составы

типа «антидождь». С течением времени слой такого состава истончается, что

вызывает неравномерный износ щеток и их дребезжание во время работы.

• Если на ветровом стекле есть засохшая грязь, следы насекомых, наклейки или

твердые загрязнения, сначала нужно удалить их с помощью мокрой чистой

ветоши. Не используйте для этого сухую ветошь и не удаляйте загрязнения со

стекла с помощью очистителя. Это может привести к повреждению и стекла, и

щеток.

Пользование очистителем

• Не пытайтесь привести в действие рычаги очистителя вручную - вы можете

повредить их.

• Перед включением очистителя следует удалить с ветрового стекла снег, листья,

ветки и другие посторонние предметы.

• Регулярно доливайте в бачок жидкость омывателя. В качестве жидкости

омывателя нужно использовать специальную жидкость, указанную в данном

Руководстве, а не заменять ее водой.

• При низкой температуре окружающего воздуха перед включением очистителя

следует убедиться, что щетки не примерзли к стеклу. Если щетки примерзли к

стеклу, следует сначала разморозить их. Включите отопитель и выберите режим

обдува ветрового стекла. Не поливайте щетки горячей водой - это может

привести к образованию трещин на ветровом стекле и вызвать деформацию

щеток.

300

те

ни

ес

ко

об

Информация о первом техническом обслуживании

Информация о техническом обслуживании через два (2) месяца после покупки

нового автомобиля либо после первых 5000 км пробега (в зависимости от того,

какое условие наступит раньше).

Дата:

___________________Пробег:

___________________

Замена: масло моторное и масляный фильтр двигателя.

Да □

Нет □

Проверка: рабочая жидкость в трансмиссии.

Да □

Нет □

Проверка: шланги и патрубки систем охлаждения,

смазки, трубопроводы топливной системы, крышка

Да □

Нет □

топливного бака (отсутствие повреждений,

герметичность).

Проверка: жидкость охлаждающая (проверка плотности

Да □

Нет □

и температуры замерзания на каждом ТО).

Проверка: свечи зажигания (проверка зазора).

Да □

Нет □

Проверка: шланги и трубопроводы гидропривода

тормозной системы и сцепления (отсутствие

Да □

Нет □

повреждений, герметичность).

Проверка: состояние деталей подвески, включая

пыльники, шаровые опоры, шарниры, сайлентблоки (-

Да □

Нет □

отсутствие люфтов и повреждений), резьбовые

крепежные элементы (затяжка).

Проверка: состояние рулевого управления (включая

Тип

пыльники, защитные чехлы), шарниры (наконечники),

Да □

Нет □

раб-

рулевые тяги (отсутствие люфтов и повреждений).

от

Проверка: внешние световые приборы, освещение

Да □

Нет □

салона, работа звукового сигнала.

Проверка: Стеклоочистители и стеклоомыватели стёкол

Да □

Нет □

и фар автомобиля.

Проверка: состояние ЛКП.

Да □

Нет □

Проверка: рулевое управление (люфт, усилие на

Да □

Нет □

рулевом колесе).

Проверка: эффективность работы стояночного тормоза.

Да □

Нет □

Проверка: контрольно-измерительные приборы (-

комбинация приборов), кнопки, выключатели,

Да □

Нет □

переключатели (исправность работы).

Проверка: подключение дилерского сканера, проверка

Да □

Нет □

DTC.

Проверка: работа системы ЭРА ГЛОНАСС.

Да □

Нет □

Проверка: система вентиляции и кондиционирования

воздуха (эффективность работы отопителя и

Да □

Нет □

кондиционера, исправность систем управления).

301

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Регламент технического обслуживания

Требуется обязательное выполнение всех пунктов регламента технического

обслуживания. Для проведения регламентного обслуживания автомобиль

необходимо доставить на сервисную станцию официального дилера.

В обычных условиях эксплуатации обслуживание проводится каждые 12 месяцев

или каждые 10000 км пробега (в зависимости от того, какое условие наступит

раньше).

П: проверка, регулировка, очистка, при необходимости - заменаЗ: замена.

Операц-

Месяцы

108

120

ии

техниче-

ского

км × 1000

100

обслужи-

вания

Панель приборов

Аудиосистема и

информационно-

развлекательная

система

Система бортовой

диагностики

Щетки очистителя

ветрового стекла

Щетка очистителя

заднего стекла

Очистители и

омыватели стекол

Охлаждение воздуха

Система

кондиционирования

воздуха

Фильтр системы

кондиционирования

воздуха

Уровень

охлаждающей

жидкости

Температура

замерзания

охлаждающей

жидкости

Охлаждающая

Замена проводится каждые 2 года или каждые 40 000 км

жидкость.

(в зависимости от того, какое условие наступит раньше)

Замена проводится каждые 2 года или каждые 40 000 км

Тормозная жидкость

(в зависимости от того, какое условие наступит раньше)

302

Операц-

Месяцы

108

120

ии

техниче-

ского

км × 1000

100

обслужи-

вания

Уровень тормозной

жидкости

Содержание влаги в

тормозной жидкости

Моторное масло и

масляный фильтр

Уровень и состояние

моторного масла

Рабочая жидкость

Замена проводится каждые 5 лет или каждые 60 000 км (в

коробки передач и

зависимости от того, какое условие наступит раньше)

наружный фильтр

Уровень рабочей

жидкости коробки

передач

Масло раздаточной

Замена проводится каждые 50 000 км

коробки

Масло заднего

Замена проводится каждые 50 000 км

дифференциала

Внешний топливный фильтр: замена проводится каждые

30 000 км. Внутренний топливный фильтр: встроенный

Топливный фильтр

топливный насос является необслуживаемым (в случае

его неисправности необходимо установить ее причину)

Напряжение

аккумуляторной

батареи

Амортизаторы

Карданный вал и

приводные валы

Момент затяжки

колесных болтов

Рулевой механизм

Рулевая колонка

Рулевые тяги,

наконечники рулевых

тяг и пылезащитные

чехлы

Визуальная проверка

состояния шин

Износ протектора

шин

303

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Операц-

Месяцы

108

120

ии

техниче-

ского

км × 1000

100

обслужи-

вания

Давление воздуха в

шинах

Давление воздуха в

шине запасного

колеса

Момент затяжки

колесных болтов

Рекомендуется выполнять перестановку колес не реже

Перестановка колес

каждых 10 000 км пробега (оптимальной является

перестановка колес каждые 5000 - 7000 км)

Свечи зажигания

Тормозные колодки

Воздухоочиститель

Масляный поддон

двигателя и болт

сливного отверстия

Корпус коробки

передач

Трубопроводы (-

рулевого усилителя,

тормозной и

топливной системы) и

электрическая

проводка

Аккумуляторная

Обслуживание не требуется (кроме случаев

батарея

неисправности)

Угольный фильтр

адсорбера (для

Замена проводится каждые 3 года или каждые 60 000 км

некоторых вариантов

(в зависимости от того, какое условие наступит раньше)

исполнения

автомобиля)

Дроссельная

Очистка дроссельной заслонки рекомендуется каждые 15

заслонка

000 км

Проверка и при необходимости регулировка углов

Регулировка углов

установки всех четырех колес проводится каждые 20 000

установки колес

км

Резиновый шланг

Замена проводится каждые 10 лет или каждые 500 000 км

адсорбера паров

(в зависимости от того, какое условие наступит раньше)

топлива

304

Операц-

Месяцы

108

120

ии

техниче-

ского

км × 1000

100

обслужи-

вания

В случае шланга из стандартного каучука

(например, NBR+PVC/CSM и т. п.) замена проводится

каждые 5 лет или каждые 200 000 км (в зависимости от

Шланг заливной

того, какое условие наступит раньше); в случае шланга из

горловины

фторкаучука замена проводится каждые 10 лет или

топливного бака

каждые 500 000 км

(в зависимости от того, какое условие наступит раньше).

Во избежание образования трещин рекомендуется

своевременная замена данного шланга.

*: Чтобы узнать, какого регламента технического обслуживания автомобиля вы

должны придерживаться, обратитесь на сервисную станцию официального

дилера.

ПРОЧИТАЙТЕ

• В таблице приведены обычные интервалы технического обслуживания. Однако

в зависимости от дорожных, погодных, атмосферных условий и специфики

эксплуатации автомобиля может потребоваться более частое проведение

технического обслуживания. Данные условия могут варьироваться в

зависимости от страны. Поэтому в вашей стране могут действовать особые

требования. Чтобы узнать, какого регламента технического обслуживания

автомобиля вы должны придерживаться, обратитесь на сервисную станцию

официального дилера.

• По достижении пробега 100 000 км или прошествии 120 месяцев продолжайте

периодическое техническое обслуживание автомобиля, вернувшись к третьему

столбцу таблицы технического обслуживания и добавив к значениям срока и

пробега, соответственно, 100 000 км или 120 месяцев.

• В некоторых странах могут действовать особые требования к проведению

технического обслуживания автомобиля. Чтобы узнать, каких требований

технического

обслуживания

автомобиля

вы

должны

придерживаться,

обратитесь на сервисную станцию официального дилера.

305

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

• Моторное масло и масляный фильтр следует менять чаще, если автомобиль

эксплуатируется в тяжелых условиях, упомянутых в следующих примерах*.

• Обслуживание следует проводить каждые 5000 км или каждые 6 месяцев (в

зависимости от того, какое условие наступит раньше), если автомобиль

эксплуатируется в тяжелых условиях, упомянутых в следующих примерах*.

• Замену моторного масла следует производить каждые 5000 км или каждые 6

месяцев (в зависимости от того, какое условие наступит раньше), если

эксплуатация автомобиля осуществляется в следующих условиях.

- Высокая влажность.

- Большая высота над уровнем моря.

- Очень холодный или очень жаркий климат.

- Преимущественно плохие дорожные условия (низкое качество дорожного

покрытия, гравийные дороги, заснеженные дороги и т. д.).

- Горные дороги, затяжные подъемы и спуски.

- Частые поездки на небольшие расстояния.

- Частая эксплуатация в условиях высоких температур (выше 32℃) или в

транспортных «пробках».

- Использование в качестве полицейского автомобиля, такси, коммерческого

автомобиля, буксировка прицепа и т. д.

306

ВНИМАНИЕ

• Воздушный фильтр двигателя и фильтр кондиционера следует заменять чаще,

если автомобиль эксплуатируется в тяжелых условиях, упомянутых в следующих

примерах*.

*Примеры тяжелых условий эксплуатации:

• Очень низкие или очень высокие температуры (относится только к моторному

маслу, уровню моторного масла, рулевому управлению и подвеске).

• Частые поездки на небольшие расстояния (относится только к моторному

маслу, уровню моторного масла, тормозным колодкам, дискам и барабанам,

шарнирам валов и их защитным чехлам).

• Эксплуатация в условиях высокой запыленности (относится только к

воздушному фильтру двигателя и фильтру кондиционера, тормозным колодкам,

дискам и барабанам, шарнирам валов и их защитным чехлам).

• Эксплуатация в условиях низкого качества дорожного покрытия и/или грязных

дорог (относится только к фильтру кондиционера, тормозным колодкам, дискам

и барабанам, шарнирам валов и их защитным чехлам).

• Эксплуатация в местности, где используется дорожная соль или другие

агрессивные материалы (относится только к топливной системе, ее

магистралям и соединениям, тормозным колодкам, дискам и барабанам,

шарнирам валов и их защитным чехлам, магистралям тормозной системы,

проверке ее работоспособности и работоспособности стояночного тормоза,

рулевому управлению и подвеске).

• Эксплуатация в прибрежных районах (относится только к топливной системе, ее

магистралям и соединениям, тормозным колодкам, дискам и барабанам,

шарнирам валов и их защитным чехлам, магистралям тормозной системы,

проверке ее работоспособности и работоспособности стояночного тормоза,

рулевому управлению и подвеске).

• Если автомобиль попал в дорожно-транспортное происшествие, был затоплен

водой или у него постоянно срабатывает сигнализация, следует обратиться на

сервисную станцию официального дилера для проверки и ремонта.

• Запрещается допускать перезаряд или недозаряд тяговой аккумуляторной

батареи или менять параметры ее настройки без соответствующего

разрешения.

• Следует задавать адекватную температуру системы кондиционирования

воздуха, а время работы системы не должно быть слишком длительным.

• Не допускайте попадания воды в систему тяговой аккумуляторной батареи при

мойке автомобиля.

• Избегайте преодолевания глубоких водных преград. При преодолении водной

преграды двигайтесь на низкой скорости, чтобы брызги воды не попали в отсек

тяговой аккумуляторной батареи.

• При слишком низком уровня заряда тяговой аккумуляторной батареи пуск

двигателя невозможен.

• Перед поездкой проверьте уровень заряда (SOC) тяговой аккумуляторной

батареи.

Зарядите

тяговую

аккумуляторную

батарею

и планируйте

протяженность вашей поездки с учетом уровня заряда тяговой аккумуляторной

батареи, чтобы исключить ситуацию, когда ее разряд не позволит вам

добраться до места назначения. Если во время движения SOC упал ниже 30 %,

избегайте резкого ускорения и езды с высокой скоростью. При первой же

возможности остановитесь у зарядной станции для подзарядки батареи.

307

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

• При эксплуатации автомобиля в условиях высокой температуры окружающей

среды рекомендуется оставить автомобиль без движения на 30 минут перед

зарядкой (если она необходима) и на

минут после зарядки, чтобы

предотвратить срабатывание сигнализации о высокой температуре, вызванной

непрерывным использованием аккумуляторной системы и накоплением в ней

тепла (назначение данной сигнализации в том, чтобы предотвратить ускоренное

снижение ресурса тяговой аккумуляторной батареи).

• При эксплуатации автомобиля в условиях низкой температуры окружающей

рекомендуется заряжать тяговую аккумуляторную батарею сразу после

поездки, чтобы температура аккумуляторной батареи не опустилась ниже 0 ° C

(это необходимо, чтобы предотвратить ускоренное снижение ресурса тяговой

аккумуляторной батареи и повысить уровень безопасность во время ее

зарядки).

Технические данные

Наименование

Спецификация

Требуемое количество

4,5 ± 0,2 л (замену

масляного фильтра

Моторное масло

C5 0W-20

следует производить

(SQRF4J20)

одновременно с заменой

моторного масла)

Рабочая жидкость

ATF-GS

6,0 ± 0.2 л

коробки передач (2WD)

Рабочая жидкость

ATF-GS

6,6 ± 0,2 л

коробки передач (AWD)

Масло раздаточной

FUCHS TITANEG3202

400 мл ± 20 мл

коробки

Масло заднего

Castrol SAFCARBONMOD

600 мл ± 20 мл

дифференциала

Технология органически

Охлаждающая жидкость.

7,5 л ± 0,5 мл

х кислот (OAT)

Тормозная жидкость

DOT4

0,8 л

308

ВНИМАНИЕ

• При замене объем заливаемой жидкости должен быть равен объему слитой

жидкости, кроме случаев утечки рабочей жидкости из автоматической коробки

передач. Для получения дополнительной информации обратитесь на сервисную

станцию официального дилера.

• Используйте только оригинальные запасные части и расходные материалы. В

противном случае никакие претензии по прямому или косвенному ущербу

приниматься не будут.

• Используйте моторное масло и рабочие жидкости только тех марок и

спецификаций, которые рекомендованы сервисной станцией официального

дилера.

• Приведенные здесь значения заправочных емкостей следует воспринимать

только как справочную информацию. Фактические значения зависят от

исполнения автомобиля.

309

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

8-1. Таблички с

Технические

идентификационным

характеристики

номером

автомобиля

316

Идентификационный

Технические

номер автомобиля

характеристики

(VIN)

312

двигателя

316

Табличка с данными

Система питания

317

автомобиля

312

Подвеска

317

Номер двигателя

313

Углы установки колес

318

Окно устройства для

Диски колес и шины

318

радиочастотной

Аккумуляторная

идентификации

батарея

318

автомобиля

313

Типы ламп

319

8-2. Технические

характеристики

Влияние

дополнительных

Габаритные размеры

компонентов на

автомобиля

314

габаритные размеры

Тип автомобиля

315

автомобиля

320

Масса автомобиля

315

311

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

де

ти

ац

нн

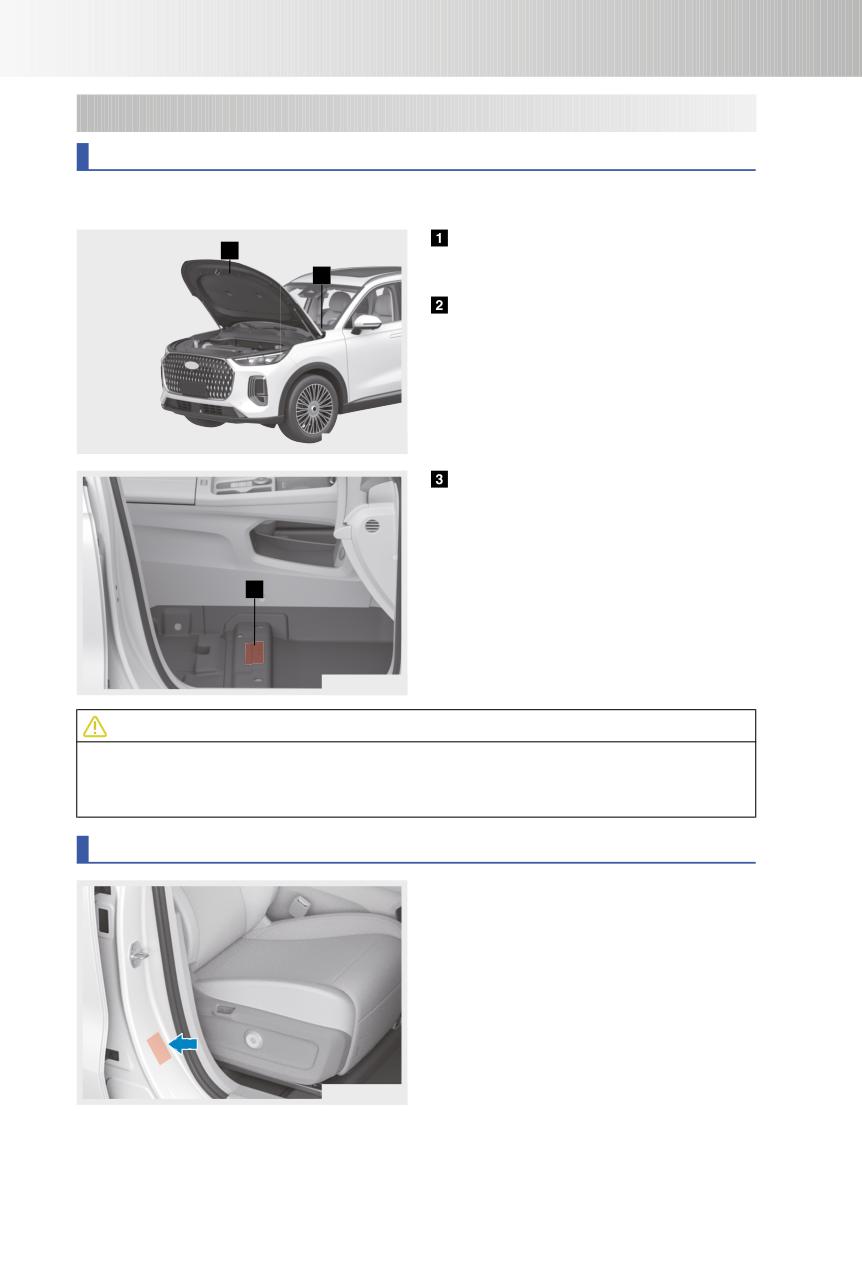

Идентификационный номер автомобиля (VIN)

Местоположение табличек с идентификационным номером на

автомобиле

Идентификационный номер

автомобиля (VIN) нанесен на капот (как

показано на иллюстрации).

Идентификационный номер

автомобиля (VIN) нанесен в верхнем

левом углу передней панели (как

показано на иллюстрации) и виден

снаружи автомобиля через ветровое

стекло.

OMT28-7010

Идентификационный номер

автомобиля (VIN) нанесен на балку

сиденья переднего пассажира, как

показано на иллюстрации.

OMT28-7011

ВНИМАНИЕ

Запрещается закрывать, закрашивать, заваривать, срезать высверливать,

изменять или удалять табличку с идентификационным номером автомобиля (VIN)

и прилегающие к ней поверхности.

Табличка с данными автомобиля

Табличка

с данными

автомобиля

расположена на средней стойке кузова

в проеме двери переднего пассажира

(как показано на иллюстрации).

OMT28-7020

312

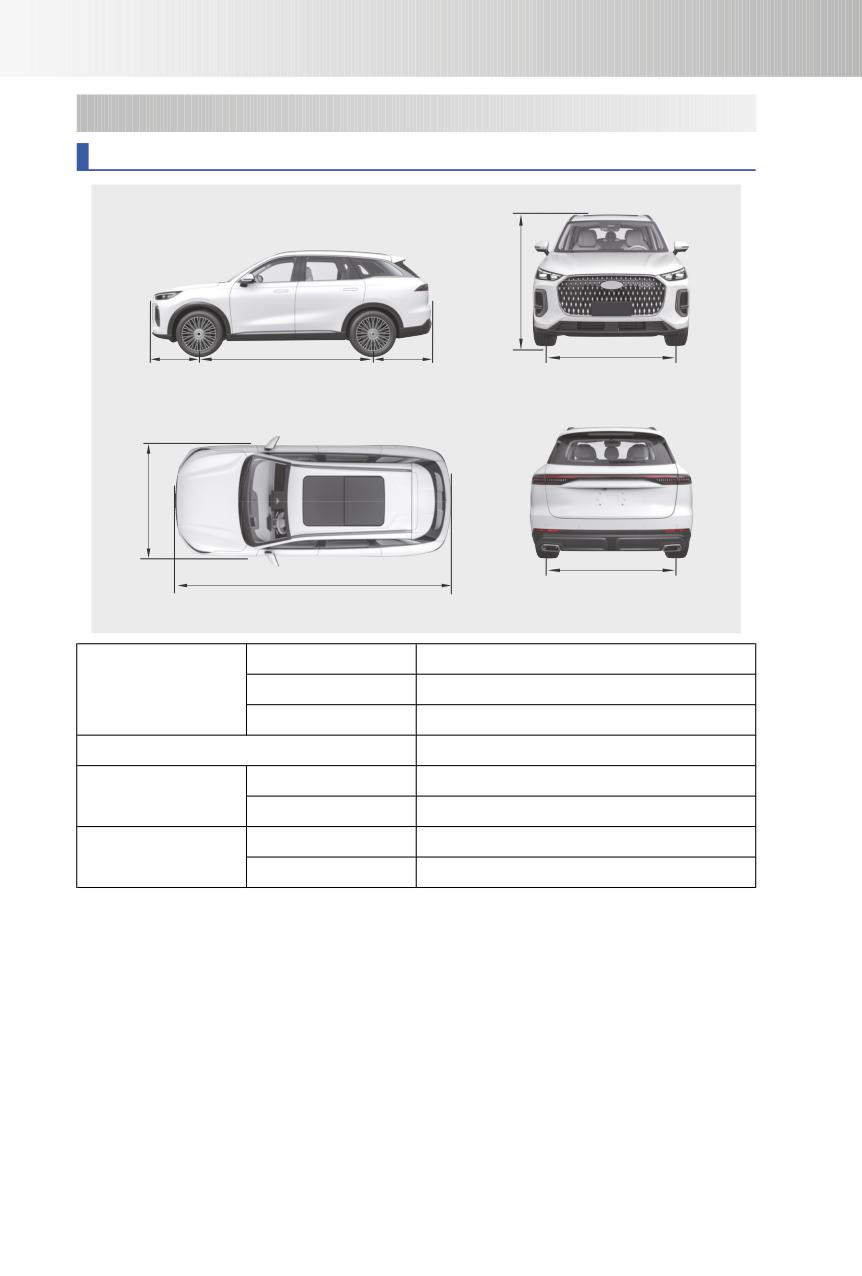

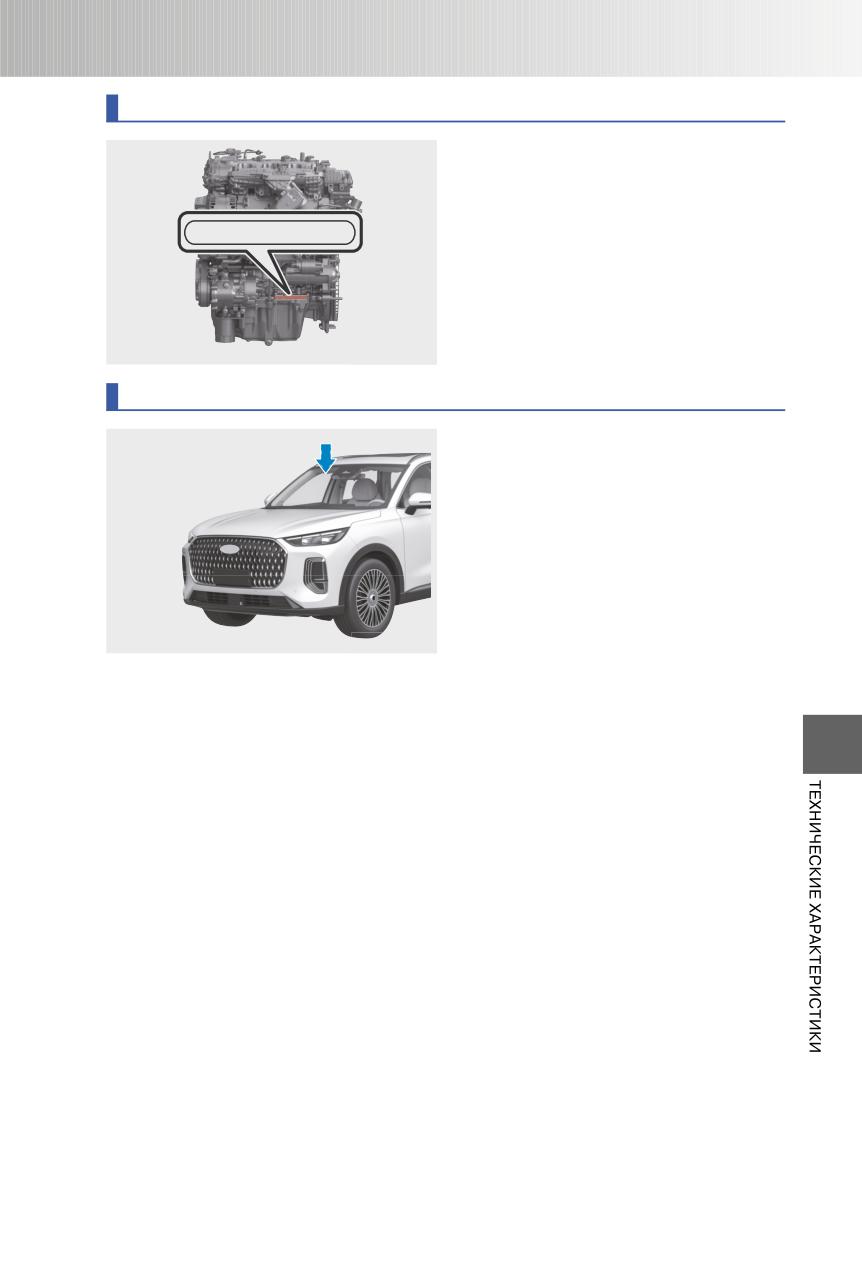

Тип автомобиля

Передний привод (4x2)/полный привод (4x4),

передние управляемые колеса, переднее

поперечное расположение двигателя, кузов

Тип автомобиля

двухобъемный, пятидверный, пяти-/

семиместный, несущий безрамный, с

левосторонним расположением органов

рулевого управления

Модель двигателя

SQRF4J20

Тип двигателя

Четырехтактный, с системой зажигания

Система питания

Непосредственный впрыск топлива

Модель коробки передач

840AHA

Масса автомобиля

Модель автомобиля

2.0T+2WD

2.0T+AWD

Снаряженная масса автомобиля (кг)

1806

1899

Распределение

Передняя ось (кг)

999

1029

снаряженной массы

Задняя ось (кг)

807

870

автомобиля

Допустимая полная масса автомобиля (кг)

2465

2587

Максимальная

Передняя ось (кг)

1084

1131

нагрузка на ось

Задняя ось (кг)

1381

1456

Число мест в автомобиле (включая место водителя)

ОПАСНОСТЬ

Соблюдайте требования к величине полезной нагрузки, приведенные в

Руководстве. Не превышайте допустимую полную массу. Это может отрицательно

сказаться на эффективности работы тормозной системы и управляемости

автомобиля и стать причиной травм или дорожно-транспортного происшествия.

315

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики автомобиля

Модель автомобиля

2.0T+2WD

2.0T+AWD

Минимальный

дорожный просвет

138

(мм)

Мини-

Налево

11,1

маль-

ный

Параметры

диам-

проходимости

етр

Направо

11,1

разво-

рота

(м)

Угол въезда (°)

Угол съезда (°)

Максимальная

200

скорость (км/ч)

Скоростные показатели

Максимальный

преодолеваемый

40 %

подъем (%)

Технические характеристики двигателя

Модель двигателя

SQRF4J20

Диаметр цилиндра (мм)

80,5

Ход поршня (мм)

98,12

Рабочий объем (куб. см)

1998

Степень сжатия

10,2:1

Максимальная полезная мощность (кВт)

180

Частота вращения вала при максимальной

5500

мощности (об/мин)

Максимальный крутящий момент (Н·м)

390

Частота вращения вала при максимальном

1750-4000

крутящем моменте (об/мин)

316

Система питания

Неэтилированный бензин с октановым числом не

ниже 91

Неэтилированный бензин с октановым числом не

Сорт топлива

ниже 92

Неэтилированный бензин с октановым числом не

ниже 95

E22-E100

Топливный бак

Пластмассовый

Емкость топливного бака:

65 л

Топливный насос

Электрический

ПРОЧИТАЙТЕ

Для автомобиля с каталитическим нейтрализатором можно использовать только

неэтилированный

бензин.

Автомобиль

во

избежание

заправки

непредназначенным для него топливом оснащен узкой заливной горловиной, в

которую

входит

только

патрубок

заправочного

пистолета

колонок

неэтилированным бензином.

ВНИМАНИЕ

• Используйте только рекомендованное топливо.

• Запрещается использовать бензин с октановым числом ниже указанного. В

противном случае, возможны повреждения двигателя, которые не покрываются

гарантийными обязательствами изготовителя.

• Использование этилированного бензина приведет к выходу из строя

трехкомпонентного каталитического нейтрализатора и повышению уровня

токсичности отработавших газов.

• При случайной заправке бака этилированным бензином (даже в небольшом

количестве) не запускайте двигатель, поскольку этилированный бензин наносит

необратимые повреждения каталитическому нейтрализатору. Если вы случайно

заправили бак этилированным бензином, незамедлительно обратитесь на

сервисную станцию официального дилера.

Подвеска

Передняя подвеска

Независимая подвеска со стойками Макферсона

Задняя подвеска

Многорычажная независимая подвеска

317

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Углы установки колес

Развал

-30′ ± 45′

Продольный

наклон оси

6°21′ ± 45′

поворота

Передние колеса

Поперечный

наклон оси

12°52′ ± 45′

поворота

Схождение

5' ± 5' (одна сторона)

Развал

-40′ ± 30′

Задние колеса

Схождение

6' ± 5' (одна сторона)

Диски колес и шины

235/55R19;

Размер шин

245/50R20

19×7.5J;

Размер дисков

20×7.5J

Давление воздуха

Передние колеса

230

в холодных шинах

Задние колеса

230

(кПа) (-

снаряженный

Запасное колесо

230

автомобиль)

Момент затяжки болтов крепления

M14: 180 ± 18

колес

ПРОЧИТАЙТЕ

Приведенные в таблице величины давления воздуха указаны для холодных шин.

После нагрева шин давление воздуха в них немного увеличивается, но

принудительно снижать его не требуется.

ВНИМАНИЕ

• Проверять давление воздуха в шинах нужно не реже одного раза в месяц.

Особенно важно соблюдать правильную величину давления воздуха при

движении с высокой скоростью.

• Нормативная величина давления воздуха в холодных шинах указана на табличке

в проеме двери водителя.

Аккумуляторная батарея

Модель аккумуляторной батареи

12 В, 70 Ач

318

Типы ламп

Назначение лампы

Тип и мощность лампы

Комментарий

Замена должна

осуществляться на

Фары

Светодиодная лампа

сервисной станции

официального дилера

Замена должна

Задние противотуманные

осуществляться на

Светодиодная лампа

фонари

сервисной станции

официального дилера

Замена должна

осуществляться на

Противотуманные фары

Светодиодная лампа

сервисной станции

официального дилера

Замена должна

Передние габаритные

осуществляться на

Светодиодная лампа

фонари

сервисной станции

официального дилера

Замена должна

Задние габаритные

осуществляться на

Светодиодная лампа

фонари

сервисной станции

официального дилера

Замена должна

осуществляться на

Фонари стоп-сигнала

Светодиодная лампа

сервисной станции

официального дилера

Замена должна

Дополнительный фонарь

осуществляться на

Светодиодная лампа

стоп-сигнала

сервисной станции

официального дилера

Замена должна

осуществляться на

Фонари заднего хода

Светодиодная лампа

сервисной станции

официального дилера

Замена должна

Передние фонари

осуществляться на

Светодиодная лампа

указателя поворота

сервисной станции

официального дилера

Замена должна

Фонари повторителя

осуществляться на

Светодиодная лампа

указателя поворота

сервисной станции

официального дилера

Замена должна

Задние фонари указателя

осуществляться на

Светодиодная лампа

поворота

сервисной станции

официального дилера

319

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Назначение лампы

Тип и мощность лампы

Комментарий

Замена должна

осуществляться на

Дневные ходовые огни

Светодиодная лампа

сервисной станции

официального дилера

Замена должна

Фонари освещения

осуществляться на

Светодиодная лампа

регистрационного знака

сервисной станции

официального дилера

Влияние дополнительных компонентов на габаритные размеры

автомобиля

Компоненты, не учитываемые при указании габаритной длины автомобиля

Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля

и увеличивают длину автомобиля в одном направлении не более чем на 50 мм, а

диаметр разворота - не менее чем на 5 мм.

- Очистители и омыватели стекол

- Наружные таблички и эмблемы с зарегистрированными торговыми знаками,

названием производителя, указанием страны происхождения, названия и типа

модели, экологического класса двигателя, типа коробки передач, типа привода и

других важных отличительных характеристик автомобиля.

- Наружные приборы освещения и световой сигнализации

- Элементы противокоррозионной защиты и их эквиваленты

- Наружные приспособления для защиты от солнечного света

- Дополнительные герметизирующие и защитные устройства

- Приспособления для крепления защитного тента

- Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели

- Ступенька (или лестница), пороги и рукоятка на бампере, служащая для

упрощения протирки стекол

- Задняя эмблема с логотипом

- Съемное тягово-сцепное устройство

- Насадка глушителя

Компоненты, не учитываемые при указании габаритной ширины автомобиля

- Устройства непрямого обзора

- Остановочная табличка школьного автобуса, находящаяся в сложенном

состоянии

Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля

и увеличивают длину автомобиля в одном направлении не более чем на 50 мм, а

диаметр разворота - не менее чем на 5 мм.

- Наружные таблички и эмблемы с зарегистрированными торговыми знаками,

названием производителя, указанием страны происхождения, названия и типа

модели, экологического класса двигателя, типа коробки передач, типа привода и

других важных отличительных характеристик автомобиля.

- Наружные приборы освещения и световой сигнализации

- Элементы противокоррозионной защиты и их эквиваленты

- Дополнительные герметизирующие и защитные устройства

- Приспособления для крепления защитного тента

320

— Водостоки. Расположенные по обе стороны от ветрового стекла водостоки,

служащие для отвода дождевой воды от дверей (окон дверей) водителя и

переднего пассажира.

- Выступающие за пределы кузова гибкие брызговики

- Выдвижная ступенька, пандус, подъемная платформа или другое аналогичное

устройство, находящееся в сложенном состоянии

- Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели

- Знак аварийной остановки

- Шинный манометр

- Деформированная часть боковины шины, расположенная выше участка контакта

шины с дорогой

- Приспособления для упрощения движения задним ходом

- Насадка глушителя

Компоненты, не учитываемые при указании габаритной высоты автомобиля

Гибкая секция антенны

Компоненты, не учитываемые при указании снаряженной массы автомобиля

- Воздухозаборник

- Устройства непрямого обзора

- Зарядное устройство электромобиля (включая крепление зарядного устройства)

- Складной или съемный задний спойлер, длина которого в рабочем положении не

превышает 2000 мм, а в сложенном положении - 200 мм

- Задняя ступенька, пандус или другое аналогичное устройство, длина которого в

горизонтальной плоскости не превышает 300 мм

- Задняя лестница

321

Влияние дополнительных

Аварийное открывание двери

багажного отделения

172

компонентов на габаритные

Автоматическая коробка передач ... 187

размеры автомобиля

320

Автоматическая система помощи

Внутреннее зеркало заднего вида ... 39

Во время движения

при парковке (при наличии)

245

Автоматическая система помощи

Вождение в условиях бездорожья

при парковке

245

Вождение по обледеневшим и

Автоматический наклон зеркал

заснеженным дорогам

Вождение по скользкой дороге

заднего вида при включении

заднего хода (для некоторых

Выключатель аварийной

вариантов исполнения

световой сигнализации

266

автомобиля)

Выключатель пуска двигателя

176

Автопарковка

251

Выключение двигателя

178

Габаритные размеры автомобиля... 314

Адаптивная система круиз-

контроля (ACC)

212

Двери

Аккумуляторная батарея

318

Дверь багажного отделения с

Алфавитный указатель

электроприводом

168

Дверь багажного отделения

168

Антиблокировочная тормозная

система (ABS)

258

Действия перед пуском двигателя ... 15

Аудиосистема

107

Действия при разряде

Беспроводное зарядное

аккумуляторной батареи

274

Детские удерживающие устройства . 71

устройство (CWC) (для

некоторых вариантов

Динамик в подголовнике сиденья

исполнения автомобиля)

132

(для некоторых вариантов

Беспроводное зарядное

исполнения автомобиля)

Диски колес и шины

318

устройство

132

Бланк индивидуальных

Дистанционный пуск автомобиля

сервисных консультаций

с помощь пульта

Блок предохранителей

286

дистанционного управления

Блокировка замков задних

Другие системы помощи

водителю

260

дверей от отпирания изнутри

Буксировка вашего автомобиля

282

Если двигатель не запускается

276

Буксировка неисправного

Задний разъем USB

166

автомобиля

284

Замена ароматизатора

128

Замена предохранителей

287

Буксировка

277

Ваши действия в случае

Замена щеток очистителей стекол ... 45

неисправности

268

Запотевание фар

Ваши действия в экстренной

Звуковой сигнал

Зеркала заднего вида

ситуации

264, 266

Ведомость доставки автомобиля

Знак аварийной остановки

267

Вентиляционные решетки

126

Идентификационный номер

Вентиляция сидений (для

автомобиля (VIN)

312

Иллюстрированный указатель

некоторых вариантов

исполнения автомобиля)

Иммобилайзер

Вентиляция сиденья второго

Индикаторы и сигнализаторы

ряда (для некоторых вариантов

Инструмент

268

Интегрированная система

исполнения автомобиля)

контроля тормозного усилия

255

Верхняя стропа

Видеорегистратор (для

Интеллектуальная система

некоторых вариантов

полного привода (AWD) (для

исполнения автомобиля)

129

некоторых вариантов

исполнения автомобиля)

191

Видеорегистратор

129

Включение и отключение

Интеллектуальная система

подушки безопасности

полного привода (AWD)

191

переднего пассажира (для

Интеллектуальная система

предотвращения столкновения

некоторых вариантов

исполнения автомобиля)

(IES) (для некоторых вариантов

Влияние буксировки прицепа на

исполнения автомобиля)

237

запас хода

281

Интеллектуальная система

управления светом фар (IHC)

323

АЛФАВИТНЫЙ УКАЗАТЕЛЬ

(для некоторых вариантов

Окна

исполнения автомобиля)

Окно устройства для

Интеллектуальные системы

радиочастотной идентификации

круиз-контроля

234

автомобиля

313

Информация о первом

Освещение салона

техническом обслуживании

301

Открывание/закрывание капота

167

Информация о пульте

Отпирание и запирание дверей

дистанционного управления

Охлаждение воздуха

123

Использование отопителя

123

Очистители и омыватели стекол

Использование режима Upgrade

Панель приборов

Now (Обновить сейчас)

137

Панель управления

Использование системы

аудиосистемой

107

кондиционирования воздуха

118

Перегрев охлаждающей

Как пользоваться данным

жидкости двигателя

273

Руководством

Передние сиденья

Капот

167

Передний разъем USB

166

Кнопки управления

Передняя электрическая розетка ... 166

аудиосистемой

112

Переключатель на рулевой

Контекстное меню

108

колонке

188

Коробка передач

187

Переключение режимов

Корректор фар

электропитания автомобиля

176

Люк

103

Перестановка колес

298

Лючок заливной горловины

Плановое техническое

топливного бака с

обслуживание

301

электроприводом

172

Поврежденное колесо

268

Лючок заливной горловины

Подвеска

317

топливного бака

172

Подголовники

Масса автомобиля

315

Подготовка к началу движения

Меры предосторожности в

После пуска двигателя

условиях бездорожья

Постановка автомобиля на стоянку .. 16

Меры предосторожности при

Правильное положение на сиденье .. 52

вождении в дождь

Преднатяжители ремней

Меры предосторожности при

безопасности (для некоторых

вождении в зимних условиях

вариантов исполнения

Механический замок двери

автомобиля)

Монитор кругового обзора (AVM) ... 239

Предохранители

286

Наружные зеркала заднего вида

Представление функций продукта .. 144

Наружные приборы освещения

Преодоление водных преград

Настройка ароматизатора

128

Приборы освещения и световой

Настройка системы

сигнализации

кондиционирования воздуха

118

Приборы световой сигнализации

Настройка

131

прицепа

280

Номер двигателя

313

Проверка аккумуляторной батареи . 298

Обзор панели приборов

Проверка исправности автомобиля..15,

Обкатка нового автомобиля

291

Обновление OTA (для некоторых

Проверка нового автомобиля

5, 12

вариантов исполнения

Проверка предохранителей

287

автомобиля)

135

Проверка радиатора и

Обновление OTA

135

конденсера кондиционера

295

Обогрев рулевого колеса (для

Проверка системы выпуска

некоторых вариантов

Проверка уровня жидкости

исполнения автомобиля)

омывателя ветрового стекла

299

Обогрев сидений (для некоторых

Проверка уровня моторного масла . 293

вариантов исполнения

Проверка уровня охлаждающей

автомобиля)

жидкости

295

Обогрев сиденья второго ряда

Проверка уровня рабочей

(для некоторых вариантов

жидкости коробки передач

294

исполнения автомобиля)

Проверка уровня тормозной

Ограничения по массе

277

жидкости

294

Ограничитель скорости

211

324

Проверка фильтра системы

(FCW) (для некоторых вариантов

кондиционирования воздуха

298

исполнения автомобиля)

231

Проверка шин

296

Система ароматизации (при

Проверка щеток очистителя

299

наличии)

127

Проекционный дисплей (HUD)

Система ароматизации

127

(для некоторых вариантов

Система динамической

исполнения автомобиля)

227

стабилизации

256

Противоугонная система

Система дистанционного

Пульт дистанционного управления... 86

управления (при наличии)

143

Пуск двигателя

177

Система дистанционного

Пуск и выключение двигателя

177

управления

143

Рабочая тормозная система

185

Система доступа в автомобиль

Радиус действия пульта

без ключа

дистанционного управления

Система кондиционирования

Размещение мелких предметов и

воздуха в районе переднего

багажа

162

ряда сидений

116

Разъем USB

165

Система кондиционирования

Регламент технического

воздуха в районе сиденья

обслуживания

302

второго ряда (для некоторых

Регулировка положения рулевого

вариантов исполнения

колеса

автомобиля)

117

Режим «Schedule Upgrade» (-

Система кондиционирования

Плановое обновление)

139

воздуха

116

Режим вождения

189, 192

система контроля «мертвых» зон

Рекомендуемые детские

(для некоторых вариантов

удерживающие устройства

исполнения автомобиля)

224

Ремни безопасности

Система контроля «мертвых» зон ... 224

Ремонт и техническое

Система контроля давления

обслуживание

290

воздуха в шинах (TPMS)

229

Решение проблем, возникших во

Система круиз-контроля (CCS)

211

время обновления

142

Система отслеживания

Рулевое колесо

состояния водителя (DMS) (для

Рулевое управление

179

некоторых вариантов

Светоотражающий жилет

267

исполнения автомобиля):

238

Сертификат предпродажной

Система отслеживания

проверки

состояния водителя (DMS)

238

Сертификат регистрации владельца .. 5

Система питания

317

Сиденье второго ряда с ручной

Система подушек безопасности

регулировкой

(SRS)

197

Сиденье второго ряда с

Система помощи при движении в

электроприводом регулировки

заторе (TJA)/система

(для некоторых вариантов

удержания автомобиля в центре

исполнения автомобиля)

полосы (ICA) (для некоторых

Сиденье третьего ряда с ручной

вариантов исполнения

регулировкой

автомобиля)

234

Сиденье третьего ряда с

Система помощи при парковке

239,

электроприводом регулировки

242

(для некоторых вариантов

Система предотвращения смены

исполнения автомобиля)

полосы движения (LDP) (для

Сиденья

некоторых вариантов

Символы, используемые в

исполнения автомобиля)

221

данном Руководстве

Система предупреждения о

Система автоматического

незакрытой двери (DOW) (для

удержания автомобиля (AUTO

некоторых вариантов

HOLD)

183

исполнения автомобиля)

226

Система автоматического

Система предупреждения о

экстренного торможения (AEB) /

смене полосы движения (LDW)

система предупреждения о

(для некоторых вариантов

фронтальном столкновении

исполнения автомобиля)

219

325

АЛФАВИТНЫЙ УКАЗАТЕЛЬ

Система предупреждения о

Термостатическая функция кабины

столкновении сзади (RCW) (для

(при наличии)

125

некоторых вариантов

Технические данные

308

исполнения автомобиля)

227

Технические характеристики

Система предупреждения об

автомобиля

316

опасности при выезде на дорогу

Технические характеристики

задним ходом (RCTA) (для

двигателя

316

некоторых вариантов

Технические характеристики

314

исполнения автомобиля)

227

Тип автомобиля

315

Система увеличения полезного

Типы ламп

319

объема багажного отделения с

Тормозная система прицепа

280

помощью электропривода (для

Тормозная система

181

некоторых вариантов

Тягово-сцепное устройство

279

исполнения автомобиля)

Уведомление о

Система удержания автомобиля

кибербезопасности при

в пределах полосы движения

утилизации или перепродаже

(для некоторых вариантов

автомобиля

исполнения автомобиля)

218

Уведомление о кибербезопасности . 24

Система удержания автомобиля

Уведомление о сетевой

в пределах полосы движения

218

безопасности

143

Система удержания автомобиля

Уведомление об обновлении

в центре полосы движения в

услуги обеспечения

экстренной ситуации (ELK) (для

кибербезопасности или

некоторых вариантов

прекращении ее предоставления ... 24

исполнения автомобиля)

222

Углы установки колес

318

Система управляемого спуска

Управление очистителями и

(HDC)

257

омывателями стекол

Система ЭРА-ГЛОНАСС

264

Услуги, предоставляемые

Системы контроля тормозного

сервисной станцией

усилия

255

официального дилера

290

Системы, помогающие

Установка буксирной проушины

285

обеспечить безопасность

Установка детского

вождения

227

удерживающего устройства

Слежение за движением задним

Функция дистанционного

ходом

254

управления люком

105

Советы по вождению в зимних

Функция дистанционного

условиях

управления электрическими

Советы по подготовке к

стеклоподъемниками

101

буксировке прицепа

281

Функция задержки выключения

Содержание

света фар

Солнцезащитная шторка задних

Функция защиты от защемления

дверей (для некоторых

крышкой люка

105

вариантов исполнения

Функция защиты от защемления

автомобиля)

101

стеклами (для некоторых

Солнцезащитные козырьки с

вариантов исполнения

косметическим зеркалом

167

автомобиля)

102

Сообщение о результатах

Функция массажа (для некоторых

обновления

141

вариантов исполнения

Способы обновления

136

автомобиля)

Стоянка автомобиля на уклоне

Функция облегчения посадки в

Стояночный тормоз с

автомобиль и высадки из него

электроприводом (EPB)

181

(для некоторых вариантов

Страховочные цепи

280

исполнения автомобиля)

Считывание

Функция охлаждения/обогрева

идентификационного номера

отсека в центральном

автомобиля (VIN)

291

подлокотнике

125

Табличка с данными автомобиля

312

Функция поиска автомобиля с

Таблички с идентификационным

помощью пульта

номером

312

дистанционного управления

50, 94

Текущие работы

292

326

Функция раскладывания сиденья

Экономия топлива и продление

переднего пассажира (для

срока службы автомобиля

некоторых вариантов

Электрическая розетка (12 В)

166

исполнения автомобиля)

Электрические стеклоподъемники... 98

Функция распознавания

Электрический усилитель

голосовых команд (для

рулевого управления (EPS)

179

некоторых вариантов

исполнения автомобиля)

113

Функция сохранения в памяти

положения наружных зеркал

заднего вида (для некоторых

Phone-link

113

вариантов исполнения

автомобиля)

Функция сохранения в памяти

положения сиденья (для

некоторых вариантов

исполнения автомобиля)

USB-разъем для

Центр управления автомобилем

108

видеорегистратора (для

Цепи противоскольжения

некоторых вариантов

исполнения автомобиля)

165

327

Chery Tiggo 9. Инструкция по эксплуатации автомобиля (2024 год) - часть 9
