Метран-305ПР

241

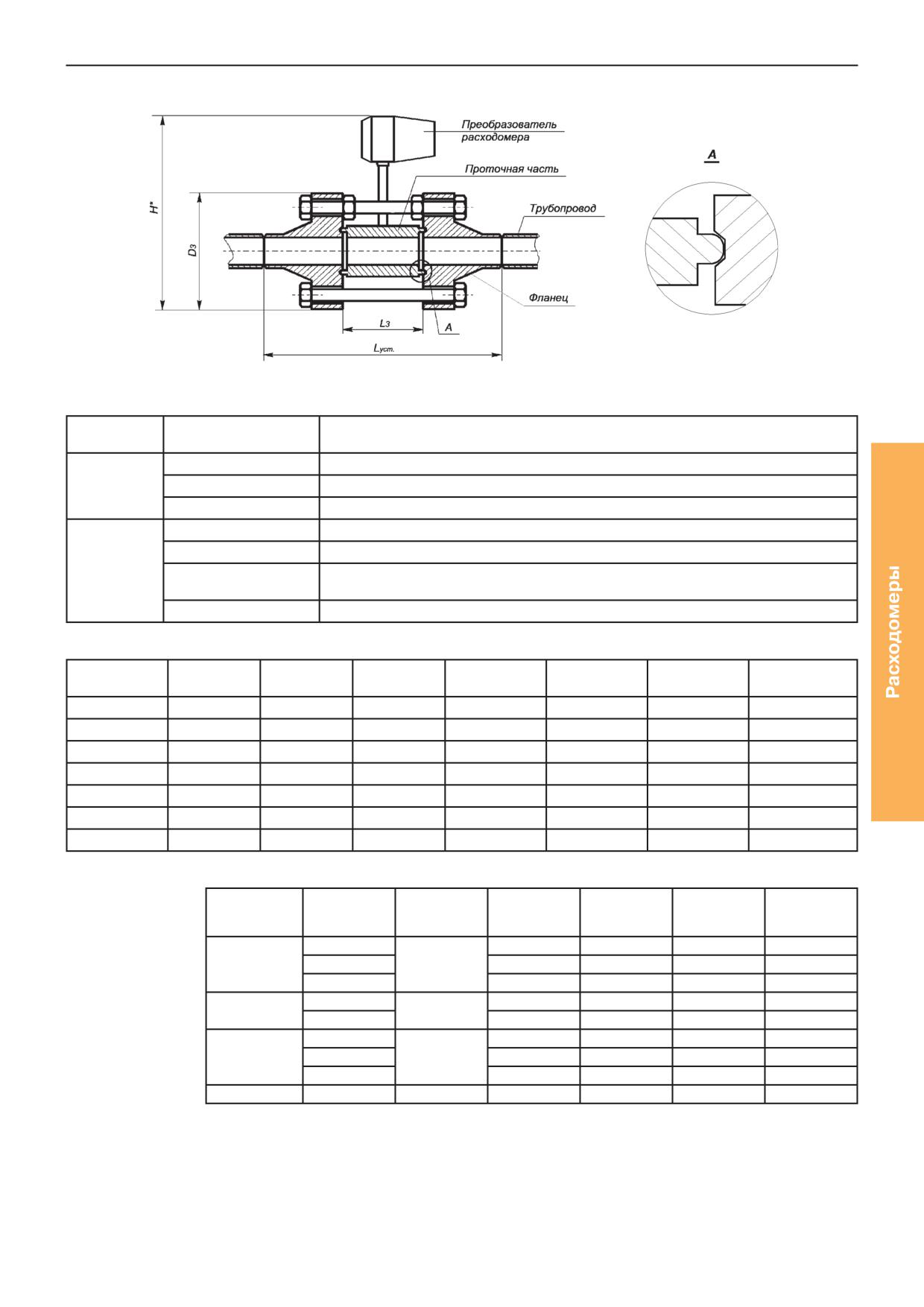

Рис.5. Монтаж расходомера на трубопроводе.

К рисункам 4 и 5:

Таблица 8

Обозначение

Номинальное значение,

Примечание

размера

мм, не более

108

Расходомер с импульсным выходным сигналом, без ЖКИ

163

Расходомер с импульсным, токовым и/или цифровыми выходными сигналами, без ЖКИ

181

Расходомер с ЖКИ

102

Расходомер с электрическим разъемом "С"

112

Расходомер с электрическим разъемом "ШР"

Преобразователь с электриеским разъемом "ШР" ( с установаленной розеткой типа

142

2РМГ22КПН10Г1В1)

140

Преобразователь с электриеским разъемом "Д" (DIN 43650a)

Таблица 9

H, мм,

B, мм,

L4, мм,

Масса, кг,

Ду/ Qmax

D1, мм

D2, мм

L, мм

не более

50/50

140

340

110

205

7,5

80/50

113

139

341

120

210

80/150

113

139

352

130

210

12,5

100/50

139

117

160

385

150

250

100/120

139

117

160

385

150

217

100/220

139

117

160

385

150

222

150/500

178

156

149

414

200

220

Таблица 10

Рабочее

Масса КМЧ,

Ду

давление до,

L3, мм

Lуст, мм

D3, мм

Н*, мм

кг, не более

МПа

299

200

358

34,1

129

299

200

358

34,1

298

210

366

61,5

352

265

429

41,4

128

358

265

429

41,4

411

290

431

41,4

100

149

337

290

437

41,4

396

355

460

61,5

150

138

458

390

520

80,0

244

Запасные части

для вихреакустических расходомеров

Метран-300ПР, Метран-305ПР

В комплект поставки расходомеров Метран-300ПР и Метран-305ПР по отдельному заказу могут входить детали и изделия,

описанные в данном разделе.

Наименование изделия,

Тип расходомера

Применимость с моделями

Рисунок

детали

Обтекатель (тело обтекания)

Метран-300ПР, Метран-320

Ду 25¹⁾; 32¹⁾; 50¹⁾; 80¹⁾; 100¹⁾; 150; 200; 250; 300

В комплект входит

Ду 50/50; 100/50; 100/120; 100/220 со съемным

Метран-305ПР

уплотнительное кольцо

телом обтекания

Метран-300ПР, Метран-320

Ду 25¹⁾; 32¹⁾; 50¹⁾; 80¹⁾; 100¹⁾; 150; 200; 250; 300

Уплотнительное кольцо для

Ду 50/50; 100/50; 100/120; 100/220 со съемным

обтекателя

Метран-305ПР

телом обтекания

Метран-300ПР, Метран-320

Ду 25¹⁾; 32¹⁾; 50¹⁾; 80¹⁾; 100¹⁾; 150; 200; 250; 300

2а

Вставка технологическая

Ду 50/50; 80/50; 80/150; 100/50; 100/120;

Метран-305ПР

2б

100/220; 150/500

Приспособление для

Метран-300ПР, Метран-320

Ду 25¹⁾; 32¹⁾; 50¹⁾; 80¹⁾; 100¹⁾; 150; 200

демонтажа (болт + упор)

Прокладка паронитовая для

Метран-300ПР, Метран-320

Ду 25¹⁾; 32¹⁾; 50¹⁾; 80¹⁾; 100¹⁾; 150; 200; 250; 300

КМЧ, комплект 10 шт.

Элемент питания

Метран-320

Все

Модели с опцией типа подключения питания

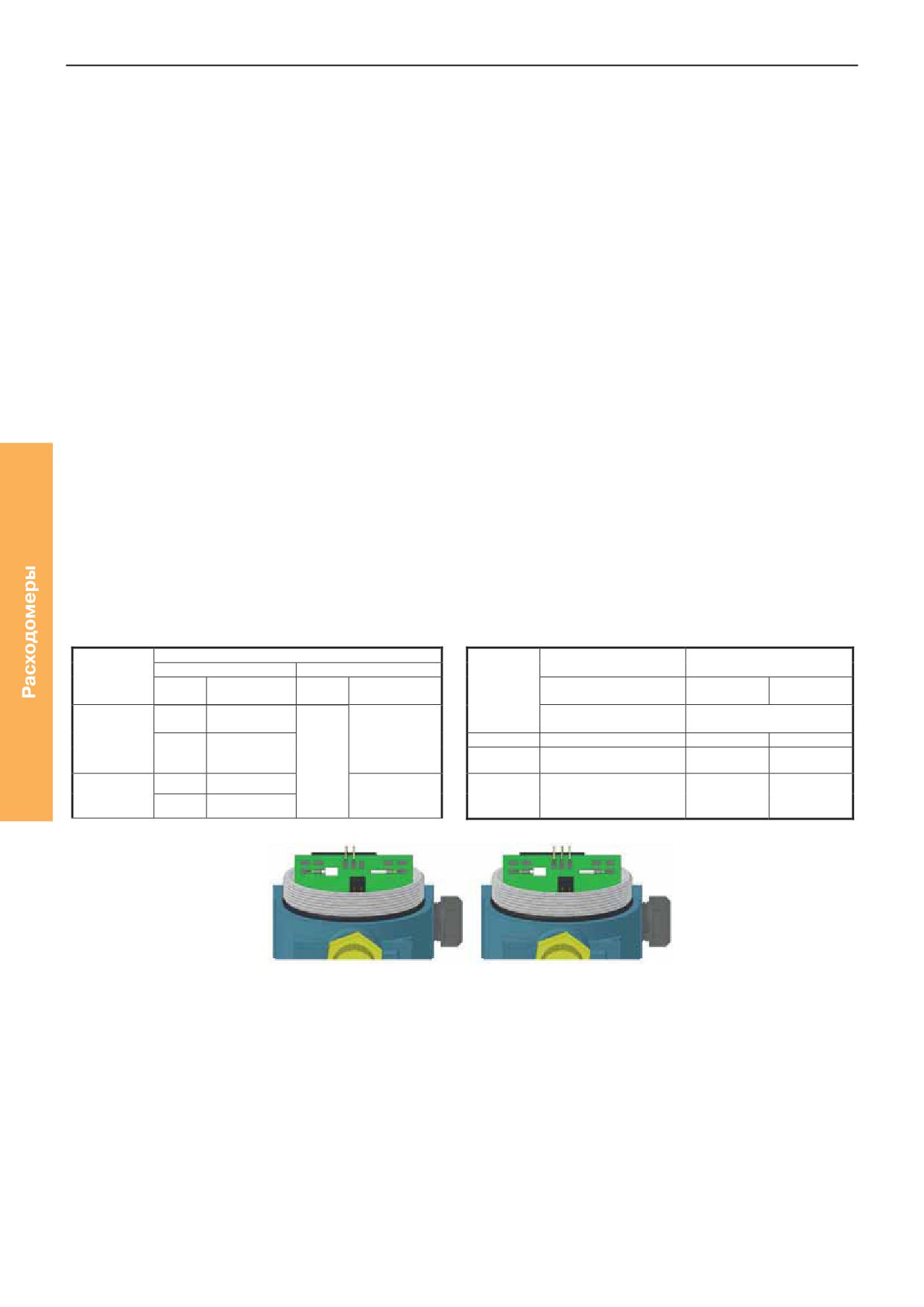

Корпус электронного

5а

«С», «Д»

преобразователя,

Метран-300ПР, Метран-305ПР

Модели с опцией типа подключения питания

центральная часть²⁾

5б

«ШР», «ШР2»

Корпус электронного

преобразователя, длинная

Метран-300ПР, Метран-305ПР

Модели с опцией индикатора «И»

крышка со стеклом²⁾

Все (со стороны колодки подключения)

Корпус электронного

Модели без ЖКИ и без опции цифрового

преобразователя, глухая

Метран-300ПР, Метран-305ПР

сигнала «42-Н» или «Mod» (с противоположной

малая крышка²⁾

колодке стороны)

Корпус электронного

Модели с опцией «42-Н» или «Mod», без опции

преобразователя, глухая

Метран-300ПР, Метран-305ПР

индикатора «И» (с противоположной колодке

длинная крышка²⁾

стороны)

Блок электронный для

Модели без опции цифрового сигнала «42-Н»

расходомера без цифровых

Метран-300ПР, Метран-305ПР

или «Mod»

сигналов³⁾

Блок электронный для

расходомера с выходным

Модели с опцией цифрового сигнала «42-Н» или

Метран-300ПР, Метран-305ПР

сигналом 4-20мА/HART или

«Mod»

Modbus³⁾

Модуль расширения для

расходомера с выходным

Модели с опцией «42-Н» или «Mod» и/или

Метран-300ПР, Метран-305ПР

сигналом 4-20мА/HART или

опцией «И»

Modbus, ЖКИ³⁾

Плата ЖКИ

Метран-300ПР, Метран-305ПР

Модели с опцией индикатора «И»

¹⁾ Узлы и детали для эксплуатирующихся в настоящее время расходомеров Ду 25…100 выпуска ранее 2004 года изготавливаются по

специальному заказу.

²⁾ Корпус имеет отличия для общепромышленных и взрывозащищенных моделей. При заказе необходимо указать, если запасная

деталь корпуса заказывается для расходомера Метран-305ПР с опцией «Ех» в строке заказа прибора.

³⁾ Для заказа требуется заполнение опросного листа, см. раздел «Опросный лист для заказа электронного блока».

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

246

ОПРОСНЫЙ ЛИСТ

для заказа электронного блока для вихреакустических расходомеров Метран-300ПР/Метран-305ПР

(СПГК.5274.100.00, СПГК.5274.100.00-02)

ʯ̸̡̡̛̌̌͗̚

ʶ̨̡̨̦̯̯̦̖̌ ̶̨̛̣͕ ̴̨̯̖̣̖̦͕ e-mail:

ʺ̨̖̣̔̽ ̛ ̡̨̔ ̡̌̌̌̚̚ ̵̨̨̬̭̥̖̬̌̔̌: ʺ̖̯̬̦̌-

ʪ̯̌̌ ̡̼̪̱̭̏̌͘ ʺ̶̖̭́:

ʧ̨̔:

ˁ̛̖̬̜̦̼̜ ̨̦̥̖̬ ̛̛̖̣̔́͗̚

ʫ̛̭̣ ̱ ʦ̭̌ ̦̖̯ ̨̨̛̭̖̬̜̦̐ ̨̦̥̖̬͕̌ ̨̛̪̣̦̯̖̌̚ ̡̦̖̯̱̌͗

ϭ͘ ʺ̨̖̣̔̽ ̵̨̨̬̭̥̖̬̌̔̌͗ ܆ ʺ̖̯̬̦̌-ϯϬϬʿˀ͖ ܆ ʺ̖̯̬̦̌-ϯϬϱʿˀ

2͘ ʻ̸̛̛̣̖̌ ʮʶʰ͗ ܆ ʪ͖̌ ܆ ʻ̖̯

3͘ ˃̛̪ ̵̨̨̨̼̦̏̔̐ ̛̭̦̣̐̌̌͗

܆ ʰ̥̪̱̣̭̦̼̜̽

(ˁʿʧʶ͘ϱϮϳϰ͘ϭϬϬ͘ϬϬͿ

܆ ʰ̥̪̱̣̭̦̼̜̽ н ϰ-ϮϬ̥ʤ/HART

(ˁʿʧʶ͘ϱϮϳϰ͘ϭϬϬ͘ϬϬ-ϬϮͿ

܆ ʰ̥̪̱̣̭̦̼̜̽ н ModBus RTU

(ˁʿʧʶ͘ϱϮϳϰ͘ϭϬϬ͘ϬϬ-ϬϮͿ

4͘ ʪ̛̥̖̯̬̌ ̨̨̨̱̭̣̦̏̐ ̵̨̨̪̬̔̌ ̵̨̨̬̭̥̖̬̌̔̌͗

ʪ̣́ ʺ-ϯϬϬʿˀ͗ ܆ Ϯϱ͖ ܆ ϯϮ͖ ܆ ϱϬ͖ ܆ ϴϬ͖ ܆ ϭϬϬ͖ ܆ ϭϱϬ͖ ܆ ϮϬϬ͖ ܆ ϮϱϬ͖ ܆ ϯϬϬ

ʪ̣́ ʺ-ϯϬϱʿˀ ;ʪ̱ / ̵̨̬̭̌̔ ̏ ̥³̸ͬͿ: ܆ ϱϬͬϱϬ͖ ܆ 8ϬͬϱϬ͖ ܆ 8ϬͬϭϱϬ͖ ܆ ϭϬϬͬϱϬ͖ ܆ ϭϬϬͬϭϮϬ͖ ܆ ϭϬϬͬϮϬϬ͖ ܆ ϭϱϬͬϱϬϬ͖

5͘ ˉ̖̦̌ ̛̥̪̱̣̭̽̌ ̵̨̨̨̼̦̏̔̐ ̛̭̦̣̐̌̌*: ܆ Ϭ͕ϬϬϬϭ͖ ܆ Ϭ͕ϬϬϭ͖

܆ Ϭ͕Ϭϭ͖

܆ Ϭ͕ϭ͖

܆ ϭ͕Ϭ

ʦ̨̨̥̙̦̼̖̚ ̪̬̥̖̯̬̼̌̌ ̛̥̪̱̣̭̽̌ ̏ ̨̛̛̛̭̥̭̯̌̏̚ ̨̯ ʪ̱ ̪̬̖̭̯̣̖̦̼̔̌̏ ̏ ̶̛̯̣̖̌̍ ϭ ̛ ̶̛̯̣̖̌̍ Ϯ͗

˃̶̛̣̌̍̌ ϭ͘ ʺ-ϯϬϱʿˀ

˃̶̛̣̌̍̌ Ϯ͘ ʺ-ϯϬϬʿˀ

ɂɫɩɨɥɧɟɧɢɟ ɩɨ ɰɟɧɟ ɢɦɩɭɥɶɫɚ

Ɉɫɧɨɜɧɚɹ ɞɥɢɬɟɥɶɧɨɫɬɶ

Ɋɟɤɨɦɟɧɞɭɟɦɚɹ ɞɥɢɬɟɥɶɧɨɫɬɶ

ɂɫɩɨɥɧɟɧɢɟ

ɢɦɩɭɥɶɫɚ ɦɫ

Ⱦɭ / Qmax

ɐɟɧɚ

Ⱦɥɢɬɟɥɶɧɨɫɬɶ

ɐɟɧɚ

Ⱦɥɢɬɟɥɶɧɨɫɬɶ

Ⱦɭ

ɦ ɢɦɩ

ɦɫ

ɦ ɢɦɩ

ɦɫ

Ɉɫɧɨɜɧɚɹ ɰɟɧɚ

Ɋɟɤɨɦɟɧɞɭɟɦɚɹ ɰɟɧɚ

ɢɦɩɭɥɶɫɚ ɦñ ɢɦɩ

6͘ ˁ̵̖̥̌ ̸̨̡̛̪̣̖̦̔̀́ ̸̨̡̛̯̖̬̥̯̔̌̌ (̭̥͘ ̡̛̛̬̭̱̦ ϭ ̛ ϮͿ: ܆ Ϯ-̨̨̪̬̦͖̏̔̌́ ܆ 3-̨̨̪̬̦̏̔̌́

ˀ̨̡̛̭̱̦ ϭ͘ Ϯ-̨̨̪̬̦̏̔̌́ ̵̭̖̥̌

ˀ̨̡̛̭̱̦ Ϯ͘ ϯ-̨̨̪̬̦̏̔̌́ ̵̭̖̥̌

˃̨̬̖̱̖̥̖̍ ̸̡̨̨̛̣̖̭̯̏͗

ʦ̛̛̦̥̦̖̌͊ ʫ̛̭̣ ʦ̥̌ ̵̨̨̛̦̖̥̼̍̔ ̡̨̣̖̯̬̦̦̼̖̾ ̨̡̛̣̍ ̣̔́ ̸̵̛̬̣̦̼̌̚ ̵̨̨̨̬̭̥̖̬͕̌̔̏ ̨̪̙̣̱̜̭̯͕̌̌ ̨̛̪̣̦̯̖̌̚ ̨̨̪̬̭̦̼̜

̛̣̭̯ ̣̔́ ̡̨̨̙̌̔̐ ̛̛̖̣̔́̚͘

ʦ̛̛̦̥̦̖̌͊ ʫ̛̭̣ ̛̪̬ ̡̖̌̌̚̚ ̦̖ ̡̱̦̌̌̚ ̛̭̖̬̜̦̼̜ ̨̦̥̖̬ ̛̛̖̣̔́̚ ̛̛̣ ̦̖ ̨̪̣̦̖̦̌̚ ̦̦̼̜̔̌ ̨̨̪̬̭̦̼̜ ̛̣̭̯͕ ̨̪ ̸̨̛̱̥̣̦̌̀ ̏

̡̨̨̣̖̯̬̦̦̥̾ ̨̡̣̖̍ ̱̱̯̍̔ ̛̭̣̖̱̺̖̔̀ ̪̬̥̖̯̬̼̌̌͗ ʺ̨̖̣̔̽͗ ʺ̖̯̬̦̌-ϯϬϬʿˀ͖ ̛̭̖̬̜̦̼̜ ̨̦̥̖̬ ̵̨̨̬̭̥̖̬̌̔̌͗ ϭϮϯϰϱϲϳϴ͖

c̛̖̬̜̦̼̜ ̨̦̥̖̬ ̨̭̖̦̭̬̌͗ ϭ͖ ʪ̱͗ ϭϬϬ͖ ̶̖̦̌ ̛̥̪̱̣̭̽̌͗ Ϭ͕Ϭϭ͖ ̵̭̖̥̌ ̸̨̡̛̪̣̖̦̔̀́ ̸̨̡̛̯̖̬̥̯̔̌̌͗ Ϯ-̨̨̪̬̦̏̔̌́͘

ʯ̸̛̦̖̦̖̌ ̸̵̨̨̡̛̛̥̖̯̬̣̖̭̐ ̴̴̶̡̨̨̛̛̖̦̯̾̏ ̛̱̭̯̦̣̖̯̭̌̌̏̏̌́ ̦̌ ̖̦̔̽ ̨̡̛̦̭̯̬̜̌ ̡̨̨̨̣̖̯̬̦̦̾̐ ̨̡̣̍̌ ̛ ̨̥̙̖̯ ̨̨̪̯̬̖̯̍̏̌̽

̡̨̡̨̡̛̛̬̬̖̯̬̏ ̨̪̭̣̖ ̨̛̪̬̖̖̦̏̔́ ̸̵̨̨̛̪̬̣̦̼̏ ̛̛̭̪̼̯̦̜̌͘

Заполненный опросный лист необходимо направлять на единый электронный адрес или на факс Центра Поддержки

Заказчиков (support@metran.ru или факс: (351) 24-24-000), или в Региональное Представительство

Метран-400

247

Теплосчетчик

Метран-400

26.51.65.000

z Теплоноситель- холодная и горячая сетевая

Теплосчетчик Метран-400 предназначен

вода по СП 124.13330.2012

для коммерческого и технологического учета,

z Диапазон температур теплоносителя

автоматизированного контроля на теплопунктах,

1...180°С

теплостанциях и прочих объектах промышленности и

z Разность температур теплоносителя в

коммунального хозяйства в условиях круглосуточной

подающем и обратном трубопроводах (Δt)

эксплуатации.

3...175°С

Теплосчетчик соответствует Правилам

z Пределы измерений расхода

коммерческого учета тепловой энергии, теплоносителя,

0,0004...48000 м3/ч

утвержденным постановлением Правительства

z Давление теплоносителя

Российской Федерации от 18 ноября 2013 года №1034.

до 2,5 МПа

Основные преимущества:

z Типоразмерный ряд преобразователей расхода

- системы теплоснабжения любой конфигурации;

Dу (DN) 15...300

- 10 типов тепловычислителей с различными

z По метрологическим характеристикам

функциональными возможностями;

соответствуют классу 2 по ГОСТ Р 51649-2014

- вихреакустические, вихревые, электромагнитные или

z Интервал между поверками

механические преобразователи расхода;

4 года

- периодическая поверка вихреакустического расхо-

Свидетельство об утверждении типа СИ

домера Метран-300ПР беcпроливным (имитационным

RU.C.32.280.A №56629/1,

методом) без демонтажа с трубопровода

регистрационный №58330-14

- применение в составе АСКУЭ.

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

248

Метран-400

НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Теплосчетчики Метран-400 предназначены для

В качестве ИП расхода в теплосчетчике применяются

измерений тепловой энергии, расхода, давления, температуры,

вихреакустические, вихревые, электромагнитные расходомеры

массы и объема теплоносителя в системах теплоснабжения и

и крыльчатые счетчики воды.

отдельных трубопроводах.

В качестве ИП давления используются датчики

Теплосчетчики являются комбинированными

избыточного давления с пределами допускаемой приведенной

счетчиками согласно ГОСТ Р ЕН 1434-1-2011 и состоят из

погрешности не превышающими ±0,5 %.

функциональных блоков: вычислительное устройство (далее-

В качестве ИП температуры применяются платиновые

вычислитель) и измерительных преобразователей (далее - ИП),

термопреобразователи сопротивления класса допуска А, В по

типы которых приведены в табл.1, а возможное количество в

ГОСТ 6651-2009.

составе теплосчетчика в табл.2.

Таблица 1

Вычислитель

ИП расхода

ИП температуры

ИП давления

ТЭКОН-19

Метран-300ПР

Метран-2000

Метран-150

ТЭКОН-19Б

Метран-320

ТСП-Н

Метран-75

ИМ2300

Метран-370

КТСП-Н

Метран-55

СПТ941

Rosemount 8600D

ТСПТК

СДВ

СПТ944

Rosemount 8700

КТСПТВХ-В

СПТ962

Rosemount 8750

КТСП

ВКТ-7

Rosemount 8800

КДТС

КАРАТ (КАРАТ-306,

Счетчики ВСХН, ВСХНд, ВСГН,

КТПТР

КАРАТ-307, КАРАТ-308)

ВСГНд, ВСТН

УВП-280

Счетчики ВСКМ 90

ТВ7

Таблица 2

Количество ИП в теплосчетчике в составе с вычислителем, шт.

Вычислитель

ИП расхода

ИП температуры

ИП давления

ТЭКОН-19

До 7

До 4

До 3

ТЭКОН-19Б

До 7

До 3

ИМ2300

До 5

До 4

СПТ941

До 3

СПТ944

До 6

СПТ962

До 4

До 8

КАРАТ

До 6

ВКТ-7

До 6

До 5

УВП-280

До 24

ТВ7

До 6

До 5

Теплосчетчки обеспечивают связь с ПК для

массы теплоносителя, а также рассчитывают средние значения

конфигурирования и передачи измеренных параметров через

температуры и давления среды в трубопроводе, хранят данные

различные цифровые интерфейсы (CAN-BUS, RS23, RS485

в виде почасовых, суточных и месячных архивов.

или USB), а также по каналам связи (Ethernet, GSM/GPRS,

Теплосчетчики Метран-400 соответствуют ГОСТ P

телефонные линии и т.д.) через соответствующие адаптеры и

51649-2014, ГОСТ 51522.1-2011, ГОСТ Р ЕН 1431-1-2011, ГОСТ

коммуникационное оборудование каналов связи. Интерфейсы

Р 8.592-2002, ГОСТ Р 52931-2008 и Правилам коммерческого

связи в зависимости от типа вычислителя указаны в таблице

учета тепловой энергии, теплоносителя, утвержденным

3. Во время работы теплосчетчики проводят измерение

постановлением Правительства Российской Федерации от

текущего времени, времени исправной и неисправной работы,

18 ноября 2013 года №1034.

суммирование нарастающим итогом тепловой энергии и

ИНТЕРФЕЙСЫ СВЯЗИ С ВНЕШНИМИ УСТРОЙСТВАМИ

Таблица 3

Тип вычислителя

Интерфейс связи с внешними

Дополнительное оборудование

Связь с верхним уровнем

устройствами вычислительной техники

(по заказу)

ТЭКОН-19

CAN BUS, RS232, RS485, Ethernet

ИМ2300

RS232, RS485

Адаптеры (преобразователи

СПТ

RS232C, RS485, оптический порт

интерфейсов, переносной

ОРС-сервер

КАРАТ

RS232, RS485, M-Bus, USB

считыватель архивов, адаптер

принтера и т.д.)

ТВ7, УВП-280

RS232, RS485, Ethernet, GSM/GPRS

ВКТ-7

RS232, RS485, Ethernet

Все вычислители, сертифицированные в составе счетчика Метран-400, обеспечены необходимыми устройствами

(адаптеры, модемы и т.д.) для организации информационно-измерительных сетей и систем диспетчеризации учета. Все

вычислители имеют ПО диспетчеризации.

Метран-400

249

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измеряемая среда:

Температура холодной воды: до +30°С

Холодная и горячая сетевая вода по СП 124.13330.2012

Требования к длинам прямолинейных участков

Давление среды:

- Метран-300ПР

до 1,6 МПа - при использовании Метран-300ПР.

5Dy до и 2Dy после или

Температура среды:

10Dy до и 5Dy после (в зависимости от типа местного

от 1 до 150°С, при использовании расходомеров Метран-300ПР.

сопротивления).

Разность температур среды в подающем и обратном

Подробные технические характеристики на средства

трубопроводах:

- от 3 до 145 °С для Метран-2000, КТСП-Н, КСПТК, КТСПТВХ-В,

измерений, входящие в состав теплосчетчика приведены в

технической документации на соответствующие средства

КДТС;

измерений.

- от 3 до 175 °С для КТПТР, КТСП.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Соответствуют классу 2 по ГОСТ Р 51649-2000

Таблица 4

Наименование параметра

Значение параметра

Диапазон измерений:

- тепловой энергии, Гкал

от 0,01 до 9•108

- массы теплоносителя, т

от 0,01 до 9•108

- объема теплоносителя, м³

от 0,01 до 9•108

- объемного расхода, м³/ч

от 0,0004 до 48 000

- массового расхода, т/ч

от 0,0004 до 48 000

- избыточного давления, МПа

от 0,1 до 2,5

- температуры, °С

от 1 до 180

- разности температур, °С

от 3 до 175

Пределы допускаемой относительной погрешности ИК массы (объема) жидкости в диапазоне

±2,3

от 4 % до 100 %, %

Пределы допускаемой относительной погрешности ИК объемного (массового) расхода в

±2,3

диапазоне от 4 % до 100%, %

Пределы допускаемой абсолютной погрешности ИК температуры, °С

±(0,6 + 0,004t)

Пределы допускаемой абсолютной погрешности ИК разности температуры для разности

температур:

- от 3 °С до 20 °С включительно, °С

± 0,3

- от 20 и до 145°С включительно, °С

± 0,9

- От 145 до 175 °С, °С

± 1,1

Пределы допускаемой приведенной основной погрешности ИК избыточного давления, %

±0,7

Пределы допускаемой относительной погрешности ИК тепловой энергии, %

±(3+4·Δtн/Δt+0,02·Gв/G)

Пределы допускаемой относительной погрешности измерений текущего времени, %

± 0,05

t, Δt, Δtн - значения температуры, разности температур и наименьшей разности температур соответственно, измеряемых

теплосчетчиком, °С;

G, Gв - значение измеряемого расхода и его наибольшее значение, м³/ч.

МОНТАЖ

КОМПЛЕКТ ПОСТАВКИ

Монтаж теплосчетчика производится в соответствии

1. Теплосчетчик Метран-400 в соответствии с заказом - 1 шт.

с руководством по эксплуатации на соответствующие

2. Руководство по эксплуатации - 1 экз.

функциональные блоки.

3. Паспорт - 1 экз.

4. Методика поверки - 1 экз.

НАДЕЖНОСТЬ

5. Эксплуатационная документация на средства измерений и

Средний срок службы не менее 12 лет.

вычислитель, входящие в состав теплосчетчика.

Средняя наработка на отказ не менее 50 000 часов.

6. Комплект монтажных частей для средств измерений, входящих

в состав теплосчетчика - в соответствии с заказом.

ПОВЕРКА

В соответствии с документом МП 4218-064-2014

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

с изменением №1 "Теплосчетчики Метран-400. Методика

Гарантийный срок на теплосчетчик составляет 18

поверки", утвержденной ГЦИ СИ ФБУ "Челябинский ЦСМ".

месяцев с даты ввода в эксплуатацию или 24 месяцев с даты

Метод поверки - расчетный.

поставки, в зависимости от того, какой из данных периодов

Поверка средств измерений, входящих в состав

истекает раньше.

теплосчетчика, осуществляется по методикам поверки на

соответствующие средства измерений

Интервал между поверками - 4 года.

250

Метран-400

ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ МЕТРАН400 ПРИ ЕГО ЗАКАЗЕ

Теплосчетчик Метран-400 ТУ 4218-064-51453097-2014, в составе:

ТЭКОН-19-06М - 1 шт.;

Метран-300ПР-50-А-0,01-01-С-К1 - 2 шт.;

Метран-2000-КТС-(0+180)С-Pt100-А-4-1-А02-60-80-Н10-А1-С-R-У1.1-ГП - 1 шт.;

Метран-55ДИ-МП-t10-050-0,1МПа-42-С-М20 - 2 шт.

Примечания:

1. В качестве ИП давления используются датчики избыточного давления с пределами допускаемой приведенной погрешности не

превышающими ± 0,5 %.

2. В качестве ИП температуры применяются платиновые термопреобразователи сопротивления класса допуска А, В по ГОСТ 6651-2009.

3. Для организации автономного узла учета используются функциональные блоки с питанием от встроенной литиевой батареи.

4. При необходимости заказывается дополнительное оборудование:

- клапанные блоки и бобышки для датчиков давления;

- гильзы и бобышки для датчиков температуры;

- прямолинейные участки для расходомеров;

- адаптеры (преобразователи интерфейсов), переносной считыватель архивов;

- OPC-сервер;

- ПО для диспетчеризации.

ПРИМЕРЫ БАЗОВЫХ КОМПЛЕКТОВ ПОСТАВКИ МЕТРАН-400

Таблица 5

Количество

Тип

Комплект

Программируемая схема учета***

вычислителя*

Датчик

Вычислитель

Расходомер

термопреобразо-

давления****

вателей

Схема 5.2 - 2-х трубная

закрытая система отопления c

числоимпульсными датчиками расхода

ТЭКОН-19**

Схема 5.5 - 2-х трубная

открытая система отопления c

числоимпульсными датчиками расхода

Закрытая система с одним подающим

и одним обратным трубопроводами,

с измерением расхода в подающем

трубопроводе

Открытая система с одним подающим,

СПТ

одним обратным и одним или

несколькими подпиточными (ГВС)

трубопроводами, с измерением

расхода в подающем и обратном

трубопроводах

Шаблон 001_000 - ЗСТ. Расчет кол-

ва теплоты по подающему или по

обратному трубопроводу

ИМ2300

Шаблон 001_001 - ЗСТ

Шаблон 011_000 - ОСТ

Примечания

* Для указанных типов вычислителей производится настройка в соответствии с опросным листом.

** Дополнительно для ТЭКОН-19 возможно заказать бокс для монтажа.

*** Программируемая схема выбирается из стандартной настроечной базы вычислителя.

**** Есть схемы, где измеряемое давление используется только для регистрации.

Метран-400

251

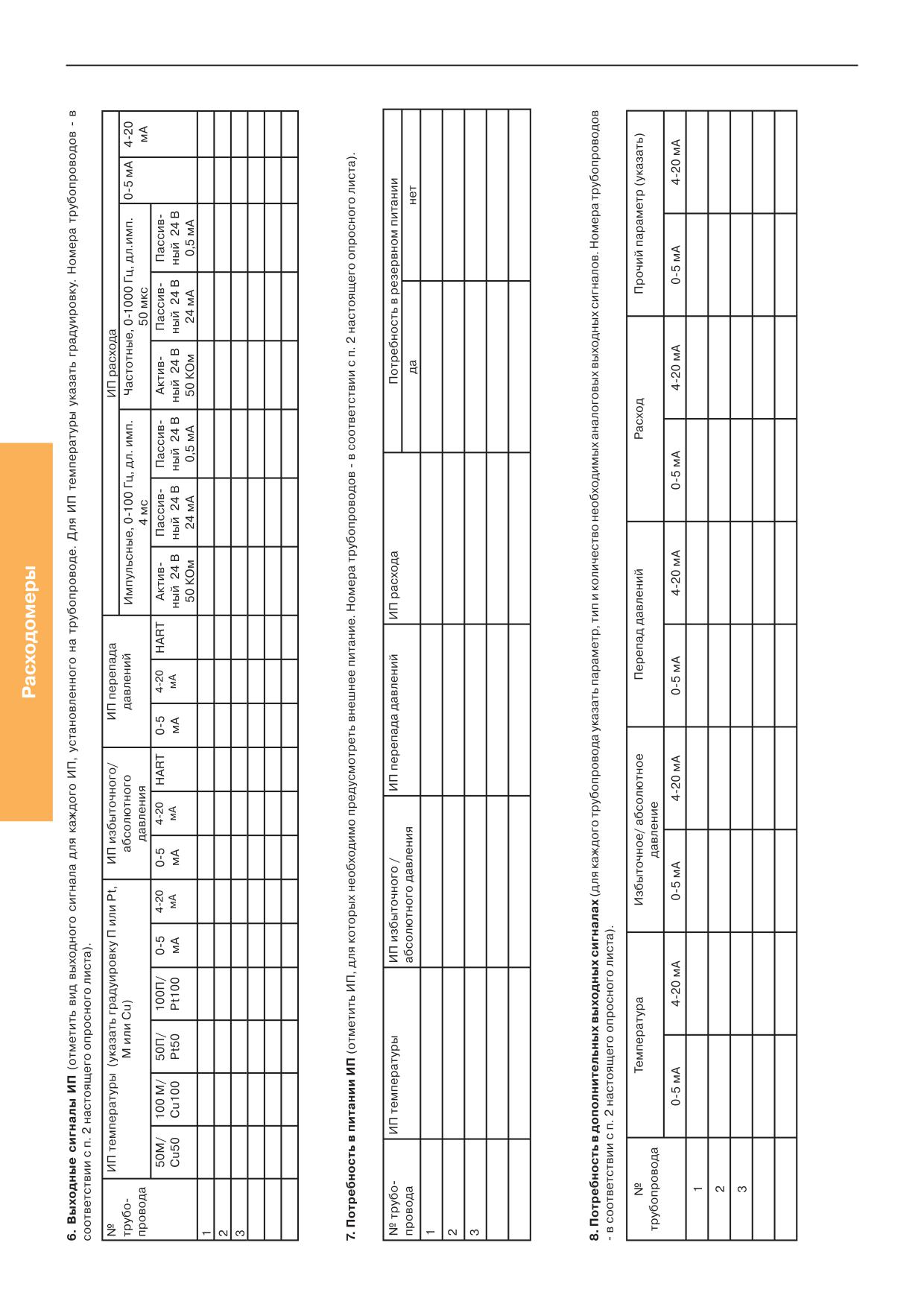

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА МЕТРАН400

Заказчик:

___________________________________________________________________________________________________________________

Объект внедрения (ТЭЦ, ЦТП, объект бюджетной сферы, жилой дом и т.п.):

____________________________________________________

Характеристика параметров системы теплоснабжения:

Параметр

Канал учета (трубопровод)

Подающий

Обратный

ГВС

Подпитка

Независимый

Примечание

Диаметр условного прохода, мм

Диапазон расхода, м³/ч

Диапазон температур, °С

Диапазон давления, кгс/см²

Наличие датчика температуры

Наличие датчика давления

Тип системы

закрытая

☐ Да

Схема или номер схемы из методики учета тепловой энергии:

теплоснабжения^*

открытая

☐ Да

источник

☐ Да

другое

(указать)

Желаемый

тип

ТЭКОН-19

☐ Да

СПТ962

☐ Да

ВКТ-7

☐ Да

тепловычислителя

ТЭКОН-19Б

☐ Да

КАРАТ-306

☐ Да

УВП-280

☐ Да

СПТ941.20

☐ Да

КАРАТ-307

☐ Да

ТВ7

☐ Да

СПТ944

☐ Да

КАРАТ-308

☐ Да

ИМ2300

☐ Да

Просмотр архивов на дисплее

☐ Да

☐ Нет

Распечатка архивов на принтере

☐ Да

☐ Нет

Переносной считыватель архива

☐ Да

☐ Нет

Вывод информации на ПК

☐ Да

☐ Нет

Вывод информации в

☐ Да

☐ Нет

диспетчерскую сеть сбора

данных^**

Желаемый тип интерфейса связи

Желаемый тип канала связи (тел.

модем, радиомодем, GSM,

Ethernet, др. указать)

Примечание^**

* Если один тепловычислитель должен обслуживать две и более независимых систем теплоснабжения, необходимо отразить это в

графе "Примечание". На каждую систему необходимо заполнить отдельный "Опросный лист".

** В графе "Примечание" необходимо дать краткую информацию о системе сбора данных (существующая или вновь проектируемая,

используемый протокол обмена, каналы связи и т.д.).

Дополнительное оборудование:

☐ Адаптер преобразования

☐ Сетевое ПО для

☐ КМЧ (ответные фланцы,

☐ OPC сервер

интерфейсов

диспетчеризации

крепеж) для расходомеров

☐ Клапанный блок для

☐ Защитная гильза для датчика

☐ КМЧ и прямые участки для

☐ Блок питания

датчика давления

температуры

расходомеров

☐ Прочее (указать):

___________________________________________________________________________________________________________

Контактное лицо (ФИО, телефон, e-mail):

___________________________________________________________________________________________

Заполненный опросный лист необходимо направлять на единый электронный адрес или на факс Центра Поддержки

Заказчиков (support@metran.ru или факс: (351) 24-24-000), или в Региональное Представительство

252

ТЭКОН-20К

Комплекс учета энергоносителей

ТЭКОН-20К

Проектно-компонуемая система учета

Основные преимущества:

энергоносителей, включающая до 28

- выбор оптимальной конфигурации комплекса для

расчетно-измерительных преобразователей

различных технологических схем;

ТЭКОН-19

- возможность наращивания системы по мере

z Предназначен для измерения расхода,

необходимости;

давления, температуры, массы и объема

- простая и легкая настройка комплекса при

жидкостей, пара, газов и газовых смесей

помощи библиотеки готовых проектов;

z Широкий выбор решений для различных

- широкая гамма коммуникационного оборудо-

задач учета энергоносителей

вания для построения АСКУЭ;

z Преобразователи расхода различных

- возможность дополнения АСКУЭ средствами

принципов действия

регулирования и управления.

z Широкий типоразмерный ряд преобразо-

Измерительные преобразователи

вателей расхода

расхода, давления, температуры от одного

z Построение АСКУЭ на собственных

производителя.

программных и аппаратных средствах

z Возможность интеграции в существующие

АСКУЭ и АСУТП предприятий посредством

ОРС-сервера

Интервал между поверками - 4 года

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

ТЭКОН-20К

253

Комплекс учета энергоносителей ТЭКОН-20К (далее

z измерительных преобразователей абсолютного и

ТЭКОН-20К или комплекс) предназначены для измерений

избыточного давления с унифицированным токовым выходом,

расхода, давления, температуры, массы и объема жидкостей,

имеющих класс точности не ниже 0,5;

пара, газов и газовых смесей (среды), измерений тепловой

z измерительных преобразователей разности давления с

энергии в закрытых и открытых системах теплоснабжения,

унифицированным токовым выходом, имеющих класс точности

системах охлаждения и в отдельных трубопроводах.

не ниже 0,5;

Комплексы выпускаются в 5 исполнениях,

z измерительных преобразователей температуры классов А,

различающихся уровнем точности измерений (А, Б, В, Г1, Г2) и

В, С по ГОСТ 6651-2009.

состоят из следующих компонентов (средств измерений (СИ)

z счетчиков электрической энергии с импульсным или

утвержденных типов, зарегистрированных в Госреестре СИ):

цифровым интерфейсным выходом, имеющих пределы

z преобразователей расчетно-измерительных ТЭКОН-19

допускаемой относительной погрешности в интервале ± 2,0%;

(далее ТЭКОН-19 или преобразователь);

z барьеров искрозащиты, имеющих пределы допускаемой

z измерительных преобразователей (ИП) расхода с токовым,

относительной (приведенной) погрешности в интервале ±0,1%.

частотным, импульсным или цифровым интерфейсным

выходом, имеющих пределы допускаемой относительной

погрешности при измерении:

- расхода жидкости в интервале ±2,0%,

- расхода пара в интервале ±2,5%,

- расхода газа и газовых смесей - в соответствии с табл.1;

Классы точности ИП расхода, массы и объема газов и газовых смесей

Таблица 1

Значение характеристики для уровня точности

Наименование характеристики

Диапазон измерений ИП

измерений, не хуже

Г1

Г2

(-73,15…226)°С

Класс ИП температуры по

(-64…226)°С

ГОСТ 6651-2009

(-50…151,85)°С

Класс точности ИП давления при

(30 - 100)%

0,075

0,15

0,25

0,5

температуре окружающего воздуха

(50 - 100)%

0,075

0,15

0,25

0,5

(20±10)°С

(70 - 100)%

0,15

0,25

0,5

Класс точности ИП разности давления

(15-100)%

0,05

0,075

0,15

при температуре окружающего воздуха

(20 - 100)%

0,075

0,15

0,25

(20±10)°С

(30 - 100 %

0,15

0,25

0,5

Класс точности ИП давления при

условиях эксплуатации в соответствии

(70 - 100)%

0,05

0,075

0,25

0,5

с ЭД на ИП

Класс точности ИП разности давления

(30 - 100)%

0,05

0,075

0,25

при условиях эксплуатации по ЭД на ИП

(70 - 100)%

0,075

0,25

0,5

Пределы допускаемой относительной

(5 - 100)%

±0,5

±0,75

±1,0

±2,0

±1,5

погрешности ИП расхода

В составе комплекса могут применяться ИП всего модельного ряда расхода, давления, температуры, а также функциональная

аппаратура производства компании ПГ "Метран".

Производится формирование часовых, суточных и

ТЭКОН-20К обеспечен диспетчерским программным

месячных архивов, диагностика и фиксация в архивах нештатных

комплексом "ИСКРА" для централизованного сбора данных

ситуаций.

с преобразователей ТЭКОН, анализа данных, формирования

Производится индикация текущих и архивных

отчетных документов, а также контроля состояния оборудования,

параметров на дисплее преобразователя, вывод архивных

выявления аварийных ситуаций, ведения журналов отказов (см.

данных, переносной считыватель архивов, передача текущих и

раздел "ТЭКОН-19").

архивных параметров на ПК, в диспетчерскую сеть АСКУЭ и т.д.

Комплекс является проектно-компонуемой системой.

Возможна интеграция в локальную сеть предприятия,

В зависимости от задачи, возможна как организация локальных

в существующие системы верхнего уровня посредством

узлов учета на одном преобразователе, так и организация

ОРС-сервера (см. раздел "ОРС-сервер для преобразователей

распределенных систем учета различных энергоносителей,

ТЭКОН") и устройством согласования протоколов (УСП).

включающих несколько преобразователей, объединенных

Комплекс обеспечен широкой гаммой

общей шиной передачи данных Can bus (см.табл.2). При этом

коммуникационного оборудования для поддержки различных

возможно оформление отдельного паспорта на каждый узел

каналов передачи данных и построения АСКУЭ (см. раздел

учета или оформление общего паспорта на систему.

"ТЭКОН-19").

Комплект поставки комплекса приведен в табл.3.

Таблица 2

Наименование

Тип

Количество

Комплекс в составе:

ТЭКОН-20К

Преобразователь

ТЭКОН-19, ТЭКОН-19Б

1...16

ИП расхода

1…64

ИП разности давлений

0…64

ИП абсолютного и избыточного давления

0…64

ИП температуры и разности температур

0…64

Барьеры искрозащиты

Т10.00.93РЭ

0...256

Руководство по эксплуатации с методикой поверки

Т10.00.93РЭ

Эксплуатационная документация на СИ, входящие в состав комплекса

В комплекте с СИ

254

ТЭКОН-20К

Примеры комплектации комплекса для различных задач

Поверка комплекса производится поэлементно

учета энергоносителей см. разделы "Учет тепловой энергии в

в соответствии с разделом "Поверка" руководства по

водяных системах теплоснабжения, "Учет насыщенного и

эксплуатации Т10.00.93 РЭ. Поверка каждого ИП, входящего в

перегретого пара", "Учет газовых сред".

состав комплекса, производится в соответствии с утвержденной

методикой поверки данного ИП.

Монтаж и электрические подключения

Интервал между поверками - 4 года.

функциональных блоков комплекса производятся в соответствии

с указаниями по монтажу и схемами электрических подключений

необходимых ИП и ТЭКОН-19 (см. соответствующие разделы

настоящего каталога, а также каталогов "Датчики давления" и

"Датчики температуры").

УЧЕТ ТЕПЛОВОЙ ЭНЕРГИИ В ВОДЯНЫХ СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ.

УЧЕТ КОЛИЧЕСТВА ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ

ТЭКОН-20К производит расчет количества тепловой

В частности, для открытой системы реализовать

энергии в соответствии с МИ 2412-97 «Водяные системы

алгоритмы расчета по формулам:

теплоснабжения. Уравнения измерений тепловой энергии и

количества теплоносителя», в закрытых и открытых системах

Q = [G_п (h_п - h_о) + (G_п- G_о)(h_о- h_хи)]•К_пер

(4),

теплоснабжения различной конфигурации, у источников и

Q = [G_п (h_п - h_о) + G_под(h_о- h_хи)]•К_пер

(5),

потребителей.

Комплекс также позволяет производить учет массы

где G_п, G_о, G_под, G [т] - масса теплоносителя в подающем,

теплоносителя и количества тепловой энергии в циркуляционных

обратном, трубопроводе подпитки (ГВС) или одиночном

и тупиковых системах ГВС, а также учет объема (массы) ХВС.

трубопроводе соответственно;

ИП, входящими в состав комплекса, производится

h_п, h_о, h [МДж/т] - энтальпия теплоносителя в подающем,

измерение объемного расхода, температуры, избыточного

обратном или одиночном трубопроводе соответственно;

давления теплоносителя в подающем, обратном трубопроводах,

h_хи [МДж/т] - энтальпия холодного источника, соответствует

а также в трубопроводах подпитки и (или) ГВС.

Тхи^{(температуре холодного источника), введенной в виде}

Преобразователями, входящими в состав комплекса,

константы, либо измеренной непосредственно;

на основании значений параметров, полученных от ИП,

Q [МДж; ГДж; Мкал, Гкал] - количество тепловой энергии.

производится вычисление объема, объемного расхода, массы и

Единицы измерения из приведенного ряда устанавливаются

массового расхода теплоносителя, тепловой энергии и тепловой

при программировании;

мощности, формирование и хранение архивов, передача

К_пер - коэффициент пересчета единиц измерения:

текущих и архивных параметров на устройства вычислительной

(1-[МДж]; 0,001-[ГДж]; 1/4,1868-[МКал]; 0,001/4,1868-[ГКал]).

техники, диспетчерские сети и т.д.

Измерение объемного расхода (объема) может

Комплектация комплекса ИП производится в

производиться на основе следующих методов:

зависимости от типа и схемы системы теплоснабжения а

- вихреакустического, электромагнитного, ультразвукового

также тепловой нагрузки, согласно проекту, согласованному с

корреляционного, тахометрического, с применением ИП

теплоснабжающей организацией.

расхода, имеющих числоимпульсный или частотно-импульсный

выходной сигнал;

Расчет количества тепловой энергии производится

- метода перепада давления на базе диафрагм по ГОСТ

по формулам:

8.586-2005.

для закрытой системы водяного теплоснабжения:

Q = G_п (h_п- h_о) •К_пер

(1);

Параметры теплоносителя:

для открытой системы водяного теплоснабжения:

Температура, °C

0…200

Q = [G_п(h_п - h_хи) - G_о(hо - h_хи)] • К_пер

(2);

Разность температур в подающем

для отдельного трубопровода:

и обратном трубопроводах, °C

3…200

Q = G (h - h_хи) • К_пер

(3).

Абсолютное давление, МПа

до 5

Объемный расход, м³/ч

10^-6…10⁶

Дополнительные возможности:

Программное обеспечение ТЭКОН-19 дает

возможность, используя алгоритм расчета тепловой энергии

по отдельному трубопроводу, с помощью арифметических

операций сложения и вычитания сконфигурировать любую

формулу расчета в соответствии с МИ2412-97, что позволяет

вести учет в системах теплоснабжения различных конфигураций,

у потребителей и источников.

256

ТЭКОН-20К

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ

Пределы допускаемой относительной погрешности

измерения тепловой энергии:

измерений количества тепловой энергии в открытых системах

- закрытых водяных систем теплоснабжения и отдельных

теплоснабжения при измерении расхода в подающем и

трубопроводов;

обратном трубопроводах:

- открытых водяных систем теплоснабжения;

- при отношении массы теплоносителя в подающем (Gп)

при измерении расхода в подающем (или обратном)

и обратном (Gо) трубопроводах Gо/Gп ≤ 0,5, при разности

трубопроводе и в трубопроводе ГВС (подпитки) при разности

температур (Δt) в подающем и обратном трубопроводах в

температур в обратном трубопроводе и трубопроводе подпитки

диапазоне 3…20°С

±5%

(tо-tхи) ≥1°С, и разности температур (Δt) в подающем и обратном

- при отношении массы теплоносителя в подающем (Gп) и

трубопроводах в диапазоне от 3 до 200°С:

обратном (Gо) трубопроводах Gо/Gп ≤ 0,95, при разности

±(2 + 12/Δt + 0,01Gmax/Gmin)%

температур (Δt) в подающем и обратном трубопроводах в

где Gmin и Gmax - нижний и верхний пределы диапазона

диапазоне 20…200°С

±4%

измерений расхода в подающем трубопроводе.

Пределы допускаемой относительной погрешности

измерений массы жидкости в диапазоне от 4 до 100% верхнего

предела ИП расхода

±2%

УЧЕТ НАСЫЩЕННОГО И ПЕРЕГРЕТОГО ПАРА

ТЭКОН-20К производит расчет тепловой энергии

hп, hк, [МДж/т] - энтальпия пара и конденсата, соответственно;

насыщенного и перегретого пара в паровых системах

hхи [МДж/т] - энтальпия холодного источника, соответствует

теплоснабжения и технологических трубопроводах в

Тхи (температуре холодного источника), введенной в виде

соответствии с МИ 2451-98 "Паровые системы теплоснабжения.

константы, либо измеренной непосредственно;

Уравнения измерений тепловой энергии и количества

Q [МДж; ГДж; Мкал; Гкал] - количество тепловой энергии.

теплоносителя".

Единицы измерения из приведенного ряда устанавливаются

ИП, входящими в состав комплекса, производится

при программировании;

измерение объемного расхода, абсолютного или избыточного

Кпер - коэффициент пересчета единиц измерения (1-[МДж];

давления и температуры пара. преобразователями, входящими

0,001-[ГДж]; 1/4,1868-[МКал]; 0,001/4,1868 - [ГКал]).

в состав комплекса, на основании значений параметров,

полученных от ИП, производится вычисление объема,

Измерение объемного расхода (объема) может

объемного расхода, массы и массового расхода пара,

производиться на основе следующих методов:

тепловой энергии и тепловой мощности, формирование и

- вихревого, с применением ИП расхода, имеющих

хранение архивов, передача текущих и архивных параметров

числоимпульсный или частотноимпульсный выходной сигнал;

на устройства вычислительной техники, в диспетчерские сети

- метода переменного перепада давления на стандартном

и т.д.

сужающем устройстве (диафрагма по ГОСТ 8.586 -2005 с

Расчет тепловой энергии производится по формулам:

угловым, фланцевым или 3-х радиусным отбором давления)

- для отдельного трубопровода (открытая система без возврата

с установкой 1…2 ИП перепада давления на одно сужающее

конденсата):

устройство;

Q= Gп(hп- hхи)•Кпер,

- для закрытой системы с возвратом конденсата:

Параметры измеряемой среды:

Q= [Gп(hп- hхи) - Gк(hк- hхи)]•Кпер,

Температура, °C

100…600

Абсолютное давление, МПа

0,1... 20

ТЭКОН-19 позволяет также вычислять тепловую

Объемный расход, м³/ч

10^-6…10⁶

энергию по формуле:

Q= [Gп(hп- hк) +(Gп- Gк)(hк- hхи)]•Кпер,

Варианты применения в составе комплекса учета

пара, в зависимости от условий технологического процесса,

где Gп, Gк [т] - масса пара и конденсата, соответственно;

ИП расхода, давления, температуры приведены в табл.8.

ТЭКОН-20К

257

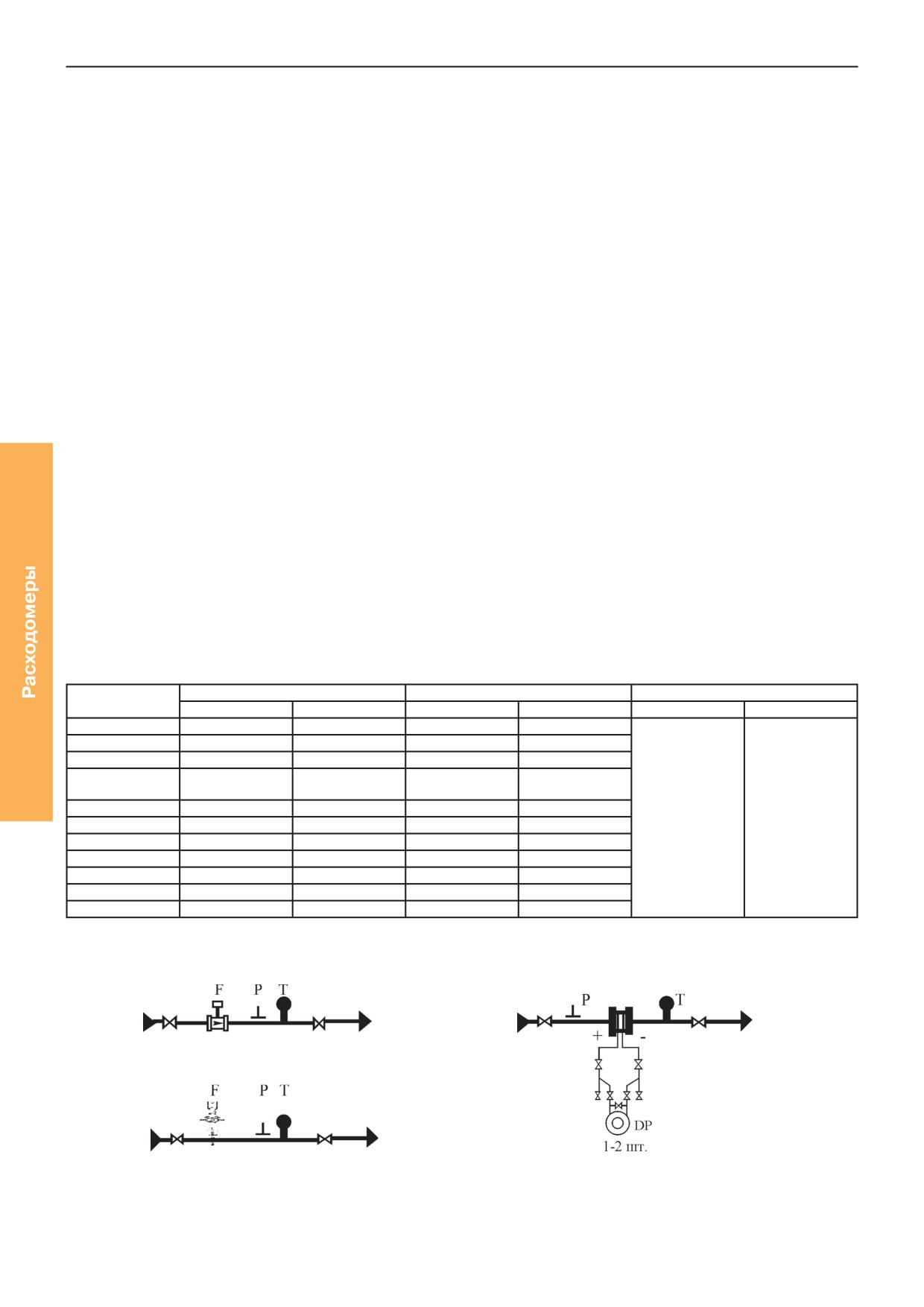

Рис.12-1.

Рис.12-2.

Рис.12-4.

Рис.12-3.

Рис.12-5.

Рис.12-6.

Представленные технологические схемы носят информационный характер. Для установки пользоваться действующими

нормативными документами.

Максимальное количество трубопроводов пара или систем с возвратом конденсата, подключаемых к одному

преобразователю, в зависимости от технологических схем (в соответствии с рисунками 12.1-12.6) и модели ТЭКОН-19, приведено в

табл.3.

Таблица 3

Номер рисунка по табл.11

Количество трубопроводов, обслуживаемых одним преобразователем

ТЭКОН-19-02М

ТЭКОН-19-05М

ТЭКОН-19-06М

12.1

12.2

12.3

1 датчик перепада

2 датчика перепада

Количество систем с возвратом конденсата, обслуживаемых одним преобразователем

12.4

12.5

12.6

1 датчик перепада

2 датчика перепада

ТЭКОН-19 допускает возможность расширения конфигурации комплекса путем подключения до 28 преобразователей к общей

шине передачи данных Can-bus.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА УЧЕТА ПАРА

Пределы допускаемой относительной погрешности измерений массы пара в диапазоне расхода от 10 до 100% верхнего

предела измерений ИП расхода и тепловой энергии паровых систем теплоснабжения: ±3,0%

258

ТЭКОН-20К

УЧЕТ ГАЗОВЫХ СРЕД

ТЭКОН-20К производит измерение расхода, массы

Объемные доли азота, CO₂, барометрическое давление

и объема газов и газовых смесей, в том числе природного

(при необходимости) вводятся при настройке ТЭКОН-19 в виде

и влажного нефтяного газа, кислорода, диоксида углерода,

констант.

азота, аргона, водорода, ацетилена, аммиака, приведённого

Для всех газов, за исключением природного,

к стандартным условиям в соответствии с ГОСТ 30319.2-96,

производится также расчет массового расхода по формуле:

ГОСТ Р 8.733-2011, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД

G= (Fс · ρс), [т/ч]/1000,

МР 134-07.

где:

ИП, входящими в состав комплекса, производится

Fс[м³/ч] - объемный расход, приведенный к стандартным

измерение объемного (массового) расхода, абсолютного или

условиям;

избыточного давления и температуры газа. Преобразователями,

ρс[кг /м³] - плотность газа при стандартных условиях.

входящими в состав комплекса, на основании значений

Алгоритм расчета произвольного газа с вводимыми

параметров, полученных от ИП, производится вычисление

рабочими характеристиками предусматривает обязательный

объема и объемного расхода газа, как при рабочих, так и при

ввод значений коэффициента сжимаемости и плотности в виде

стандартных условиях (абсолютное давление Ра=0,101325 МПа,

константы, таблицы или формулы зависимости.

температура Тс=293,15 К), формирование и хранение архивов,

При измерении расхода произвольного газа методом

передача текущих и архивных параметров на устройства

переменного перепада давления, требуется также ввод

вычислительной техники, в диспетчерские сети и т.д.

значения показателя адиабаты в виде константы, таблицы или

Расчет объемного расхода, приведенного к

формулы зависимости.

стандартным условиям для газовых сред производится по

Измерение объемного расхода (объема) может

формуле:

производиться на основе следующих основных методов:

Fс= (Fр · Тс · Ра) / (Тр · Рс · Ксж),

- вихревого, с применением ИП расхода, имеющих

где:

числоимпульсный или частотно-импульсный выходной сигнал;

Fр [м³/ч] - объемный расход при рабочих условиях;

- метода переменного перепада давления на стандартном

Тс [К] - температура, соответствующая стандартным условиям.

сужающем устройстве (диафрагма по ГОСТ 8.586-2005 с

Тс=293,15К;

угловым, фланцевым или 3-х радиусным отбором давления) с

Тр [К] - температура при рабочих условиях, Тр=273,15+tр[°C];

установкой 1…2 датчиков перепада давления на одно сужающее

Рс [МПа] - абсолютное давление, соответствующее стандартным

устройство;

условиям. Ра=0,101325 МПа;

Возможно прямое измерение массового расхода

Pа [МПа] - абсолютное давление при рабочих условиях;

(массы)

Ксж - коэффициент сжимаемости газа.

Расчет коэффициента сжимаемости природного

газа производится в соответствии с ГОСТ 30319.2-96 по

модифицированному уравнению состояния GERG-91.

Параметры измеряемой среды приведены в табл.4.

Таблица 4

Среда

Температура, °С

Абсолютное давление, МПа

Объемный расход, м³/ч

мин.

макс.

мин.

макс.

мин.

макс.

Природный газ

-23

0,1

Сжатый воздух

-50

120

0,1

Кислород

-73

152

0,1

Диоксид

-53

152

0,1

углерода

Нефтяной газ

-10

226

0,1

10^-6

10⁶

Азот

-73

152

0,1

Аргон

-73

152

0,1

Водород

-73

152

0,1

Ацетилен

-53

152

0,1

Аммиак

-73

152

0,1

Смеcь газов

-73

126

0,1

При необходимости может быть поставлено дополнительное оборудование: блоки питания, барьеры искрозащиты,

коммуникационное оборудование и т.д.

Рис.18-1.

Рис.18-2.

Рис.18-3.

нормативными документами.

ТЭКОН-20К

259

Максимальное количество трубопроводов, подключаемых к одному ТЭКОН-19, в зависимости от технологических схем

(в соответствии с табл.18 и рисунками 18.1-18.4) и модели преобразователя приведено в табл.5.

Таблица 5

Номер рисунка по табл.18

Количество трубопроводов, обслуживаемых одним преобразователем

Модель

ТЭКОН-19-02М¹⁾

ТЭКОН-19-05М¹⁾

ТЭКОН-19-06М¹⁾

18.1

18.2

18.3

1 датчик перепада

18.4

давления

2 датчика перепада

давления

¹⁾ ТЭКОН-19 допускает возможность расширения конфигурации комплекса путем подключения до 28 преобразователей к общей шине

передачи данных Can-bus.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА УЧЕТА ГАЗА

Пределы допускаемой относительной погрешности измерения температуры, давления, массы, расхода и объема газов и

газовых смесей согласно табл. 6.

Таблица 6

Пределы допускаемой относительной погрешности, %,

Наименование измерительного канала

для уровня точности измерений

Г1

Г2

Температуры

±0,2

±0,25

±0,3

±0,5

±0,6

Абсолютного давления

±0,3

±0,45

±0,85

±1,2

±1,7

Массы, расхода и объема в рабочих условиях при измерении

±0,5

±0,75

±1,0

±2,0

±1,5

расходомерами массового и объемного расхода соответственно

Массы, расхода и объема, приведенных к стандартным условиям при

±0,75

±1,0

±1,5

±2,5

измерении расходомерами объемного расхода

Массы, расхода и объема, приведенных к стандартным условиям при

±0,5

±0,75

±1,0

±1,5

±2,0

измерении методом перепада давления

ОПРОСНЫЕ ЛИСТЫ ДЛЯ ЗАКАЗА КОМПЛЕКСА

Рекомендации по заполнению

Для каждой из 3-х групп основных энергоносителей (тепловая энергия в водяной системе теплоснабжения, горячая и холодная

вода; насыщенный и перегретый пар; газовые среды) разработан отдельный опросный лист.

Опросный лист предназначен для одной системы теплоснабжения (тепловая энергия, пар с возвратом конденсата) либо для

одного трубопровода (вода, пар без возврата конденсата, газовые среды).

Если комплекс должен включать 2 и более системы теплоснабжения (трубопровода), на каждую систему (трубопровод)

необходимо заполнить отдельный опросный лист.

Если предполагается обслуживание 2 и более систем (трубопроводов) одним теплоэнергоконтроллером, необходимо

отразить это в графе "Примечание".

При выборе метода переменного перепада давления на диафрагме по ГОСТ 8.586 для измерения расхода, необходимо

представить заполненные опросные листы на диафрагму либо готовый расчет диафрагмы.

При наличии дополнительных условий и/или требований к оборудованию (тип КМЧ, климатическое исполнение, наличие

ЖКИ и т.д), необходимо отразить это в графе "Примечание".

При наличии проектируемой (существующей) системы сбора данных необходимо представить краткую информацию о

системе (количество точек опроса, расстояния между точками и сервером, используемые протоколы обмена, используемые каналы

передачи данных и т.д.)

Формы опросных листов приведены в приложениях 1, 2, 3.

260

ТЭКОН-20К

ПРИЛОЖЕНИЕ 1

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА КОМПЛЕКСА УЧЕТА ЭНЕРГОНОСИТЕЛЕЙ ТЭКОН20К

(теплосчетчик для водяной системы теплоснабжения)

1. Заказчик:

2. Объект внедрения (ТЭЦ, ЦТП, объект бюджетной сферы, жилой дом и т.п):

3. Характеристика параметров системы теплоснабжения

Система теплоснабжения №

Параметр

Канал учета (трубопровод)

Подающий

Обратный

ГВС

Подпитка

Независимый

Диаметр условного прохода, мм

Диапазон расхода, м³/ч

Диапазон температур, °С

Диапазон давления, кгс/см²

Наличие датчика температуры

Наличие датчика давления

Температура окружающей среды

Взрывозащищенное исполнение ИП

Требуется

Не требуется

Тип системы теплоснабжения

Закрытая

Открытая

Источник

Другое (указать)

Желаемый тип ИП

Метран-300ПР

расхода

Метран-320

Метран-370

Rosemount 8700

Rosemount 8750

Rosemount 8800

Другой (указать)

Желаемый тип ИП температуры

ТСП Метран-2000

ТСПУ

Другой (указать)

Метран-276

Желаемый тип ИП разности температур

КТСП Метран-2000

Другой (указать)

Желаемый тип ИП избыточного давления

Метран-55ДИ

Метран-150TG

Просмотр архивов на дисплее

Да

Нет

Переносной считыватель архивов

Да

Нет

Канал передачи данных для

RS232

RS485

диспетчеризации

Телефонная

GSM

Ethernet

линия

10 Мбит/c

100 Мбит/c

Подключение к ПК для настройки

Да

Нет

Вывод информации в диспетчерскую

Да

Нет

сеть сбора данных

Диспетчерский программный комплекс

Подключение

Нет

"ИСКРа"

2-4 ТЭКОНов

до 20 ТЭКОНов

неограниченного

количества

ТЭКОНов

ОРС-сервер для интеграции в

Да

Нет

существующую систему ВУ

Примечание

Заполненный опросный лист необходимо направлять на единый электронный адрес или на факс Центра Поддержки

Заказчиков (support@metran.ru или факс: (351) 24-24-000), или в Региональное Представительство

ТЭКОН-20К

261

ПРИЛОЖЕНИЕ 2

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА КОМПЛЕКСА УЧЕТА ЭНЕРГОНОСИТЕЛЕЙ ТЭКОН20К

(счетчик пара)

1. Заказчик:

2. Объект внедрения (ТЭЦ, ЦТП, объект бюджетной сферы, жилой дом и т.п):

3. Характеристика параметров системы теплоснабжения

Система теплоснабжения (трубопровод) №

Параметр

Канал учета (трубопровод)

Пар

Конденсат

Mин

Ном.

Макс

Mин

Ном.

Макс

Измеряемая среда

Насыщенный пар

Конденсат

Перегретый пар

Диаметр условного прохода, мм

Расход, т/ч -пар, м³/ч

-конденсат

Температура, °С

Избыточное давление

(указать единицы измерения

-кгс/см², МПа)

Температура окружающей

среды

Взрывозащищенное

Требуется

исполнение первичных датчиков

Не требуется

Желаемый тип ИП расхода

Rosemount 8800D

Метран-300ПР

Диафрагма по ГОСТ 8.586-2005

Другой (указать)

Желаемый тип ИП перепада

Метран-

давлений

150CD

Желаемый тип ИП абс. (изб).

Метран-55-

Метран-150

давления

ДА (ДИ)

TA (TG)

Желаемый тип ИП температуры

ТСП

ТСПУ

Другой (указать)

(по. табл )

Метран-2000

Метран- 276

Просмотр архивов на дисплее

Да

Нет

Переносной считыватель

Да

Нет

архивов

Канал передачи данных для

RS232

RS485

диспетчеризации

Телефонная

GSM

Ethernet

линия

10 Мбит/c

100 Мбит/c

Подключение к ПК для

Да

Нет

настройки

Вывод информации в

Да

Нет

диспетчерскую сеть сбора

данных

Диспетчерский программный

Подключение 2-4 ТЭКОНов

Подключение

Нет

комплекс "ИСКРа"

до 20

неограничен-

ТЭКОНов

ного количес-

тва ТЭКОНов

ОРС-сервер для интеграции в

Да

Нет

существующую систему ВУ

Примечание

Заполненный опросный лист необходимо направлять на единый электронный адрес или на факс Центра Поддержки

Заказчиков (support@metran.ru или факс: (351) 24-24-000), или в Региональное Представительство

262

ТЭКОН-20К

ПРИЛОЖЕНИЕ 3

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА КОМПЛЕКСА УЧЕТА ЭНЕРГОНОСИТЕЛЕЙ ТЭКОН20К

(счетчик газа)

1. Заказчик:

2. Объект внедрения (ТЭЦ, ЦТП, объект бюджетной сферы, жилой дом и т.п):

3. Характеристика параметров системы учета газа

Трубопровод №

Параметр

Канал учета (трубопровод)

Измеряемая среда

Природный газ

Воздух

СО₂

Кислород

Диаметр условного прохода, мм

Расход (указать единицы

Mин

Ном.

Макс

измерения - м³/ч, нм³/ч, кг/ч)

Температура, °С

Mин

Ном.

Макс

Избыточное давление

Mин

Ном.

Макс

(указать единицы измерения -

кгс/см², МПа)

Температура окружающей

среды

Взрывозащищенное

Требуется

исполнение ИП

Не требуется

Желаемый тип ИП расхода

8800D

Другой (указать)

Диафрагма по ГОСТ 8.586-2005

Желаемый тип ИП перепада

Метран-

давлений

150CD

Желаемый тип ИП абс. (изб).

Метран-55-

Метран-150

давления

ДА (ДИ)

TA (TG)

Желаемый тип ИП температуры

ТСП

ТСПУ

Другой (указать)

(по. табл )

Метран-2000

Метран- 276

Просмотр архивов на дисплее

Да

Нет

Переносной считыватель

Да

Нет

архивов

Канал передачи данных для

RS232

RS485

диспетчеризации

Телефонная

GSM

Ethernet

линия

10 Мбит/c

100 Мбит/c

Подключение к ПК для

Да

Нет

настройки

Вывод информации в

Да

Нет

диспетчерскую сеть сбора

данных

Диспетчерский программный

Подключение 2-4 ТЭКОНов

Подключение

Нет

комплекс "ИСКРа"

до 20

неограничен-

ТЭКОНов

ного количес-

тва ТЭКОНов

ОРС-сервер для интеграции в

Да

Нет

существующую систему ВУ

Примечание

Заполненный опросный лист необходимо направлять на единый электронный адрес или на факс Центра Поддержки

Заказчиков (support@metran.ru или факс: (351) 24-24-000), или в Региональное Представительство

ТЭКОН-19

263

Преобразователь расчетно-измерительный

ТЭКОН-19

z Вычислитель для комплексов учета

Серия расчетно-измерительных преобра-

энергоносителей Тэкон-20К, теплосчетчиков

зователей ТЭКОН-19 - предназначена для:

Метран-400 и других применений

- организации коммерческого и технологического

z Контролируемые энергоносители: вода,

учета энергоносителей с помощью любых типов

перегретый пар, сухой насыщенный пар,

датчиков расхода, перепада давления, абсолют-

природный газ, влажный нефтяной газ,

ного и избыточного давления, температуры;

сжатый воздух, кислород, углекислый газ,

- архивирования (хранения в памяти) учетных

азот, аргон, водород, ацетилен, различные

параметров;

смеси газов, электроэнергия

- работы в составе АСКУЭ под управлением

z Широкий модельный ряд преобразователей

Диспетчерского программного комплекса "Искра"

с различными функциональными возмож-

с возможностью использования различных каналов

ностями: модели -02М, -03М, -04М, -05М,

связи;

-06М - серийное производство, остальные

- работы в составе АСУТП совместно с устройствами

модели - по заказу

регулирования и управления, получающими

z Интуитивный пользовательский интерфейс

информацию от преобразователей по скоростной

z Управление с помощью 2-х клавиш

шине Can bus.

z Распределенная блочно-модульная

Подробная техническая информация

архитектура систем учета

представлена на сайте производителя kreit.ru.

z Расширение конфигурации системы

путем установки внешних дополнительных

преобразователей, объединенных общей

шиной передачи данных Can bus

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

268

ТЭКОН-19

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА ДИСПЕТЧЕРСКОГО ПРОГРАММНОГО КОМПЛЕКСА "ИСКРА"

1. Максимальное количество преобразователей, подключаемых к Диспетчерскому комплексу.

неограниченное

2. Базовый комплект ПО (присутствует всегда).

- Пустая база данных

- Сервер опроса через последовательный порт

- Менеджер Комплекса

- Программа "МиниТехнолог"

- Модуль резервного копирования и восстановления баз данных

3. Дополнительные программные модули (Заполнить словами "Да" или "Нет").

Просмотр данных в реальном режиме времени ("Монитор оператора")

Сервер опроса через Ethernet и GSM/GPRS

Сервер опроса пульта-регистратора (РИ-10, РИ-17)

Сервер опроса регистратора (РИ-97, РИ1-97)

Модуль дополнения центральной базы данных из локальных баз данных

Модуль чтения настроек ("Телеридер")

Контактное лицо (ФИО, телефон):

Заполненный опросный лист необходимо направлять на единый электронный адрес или на факс Центра Поддержки

Заказчиков (support@metran.ru или факс: (351) 24-24-000), или в Региональное Представительство

270

Уровнемер Метран-740

НАЗНАЧЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Назначение

Измерение основано на принципе частотно-

Уровнемеры практически не подвержены влиянию

модулированной непрерывной волны (FMCW).

изменения плотности, температуры, давления, диэлектрики

Радиолокационные сигналы непрерывно передаются на

среды, рН и вязкости. Кроме того, бесконтактный

поверхность среды с частотой, модулированной по диапазону.

радарный уровнемер идеально подходит для применений,

Уровень пропорционален разности частот между получаемым

когда внутренние конструкции резервуара являются

и передаваемым сигналом.

ограничивающим фактором.

Резервуары-хранилища и буферные резервуары

Уровнемер Метран-740 обеспечивает точное и

надежное измерение уровня как в металлических, так и в

неметаллических резервуарах, содержащих практически

любую жидкость (например, нефть, воду, химикаты).

Рис. 1

Рис. 3

Технология FMCW максимально увеличивает силу

отраженного сигнала радара и обеспечивает надежное

Реакторы

измерение уровня.

Уровнемер Метран-740 идеально подходит для

Метран-740А -

Метран-740B -

самых сложных применений, включая реакторы, где можно

рабочая частота 24 ГГц.

рабочая частота 80 ГГц.

столкнуться

перемешиванием,

пенообразованием,

конденсацией, а также с высокими температурами и

давлением.

Рис. 2. Модельный ряд

Рис. 4

Применения на открытом воздухе

Версии антенны

Уровнемер Метран-740 гарантирует надежную

работу при использовании на открытом пространстве, от

небольших отстойников до больших резервуаров.

Рупорная антенна (модель 740А)

Лучшее решение для большинства применений,

включая закрытые резервуары и применение на

открытом воздухе

Рис. 5

Стержневая антенна (модель 740А)

Излучатель антенны сделан из PTFE или PEEK

что идеально подходит для использования в

коррозионной среде или узких патрубках.

Линзовая антенна (модель 740В)

Компактная антенна и узкий луч

высокочастотной модели уровнемера позволит

уменьшить влияние внутренних конструкций

резервуара и проводить надежное измерение в

сложных условиях.

Уровнемер Метран-740

271

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации

Уровнемер Метран-740 может применяться в широком диапазоне рабочих температур и давления.

Выбирайте модель и тип антенны, которые оптимально подходят для требуемого технологического процесса.

Таблица 1

Рекомендованный

Максимальное*

Максимальная

Рабочая

Материал

Модель

Тип антенны

присоединительный

давление

температура

частота

уплотнения

размер

процесса, МПа

процесса, °С

PTFE

0,8

+120

Метран-740А

Стержневая

1¹/₂ G(NPT)

PEEK

1,2

+80

PTFE

3,5

+200

Метран-740А

Рупорная

PEEK

DN100

+160

Quartz

10**

+300**

Рупорная с

PTFE

0,5

+120

Метран-740А

антикоррозионной

DN80

PEEK

0,8

+120

пластиной

PTFE

0,3

+120

Метран-740B

Линзовая

PEEK

DN50,80

1,0

+100

Quartz

25**

+300**

Линзовая с

PTFE

0,8

+150

Метран-740B

DN50,80

антикор. пласт.

PEEK

0,8

+120

* - Максимальное давление не может превышать класс технологического соединения фланца.

** - Модели с уплотнением Quartz рассчитываются индивидуально.

Диапазон и погрешность измерения

Диапазон и точность измерения уровнемера

Метран-740 зависит от выбора модели, типа и размера

антенны.

Диапазон

измерения

ограничен

зоной

нечувствительности в самой верхней части резервуара.

Измерение в зоне нечувствительности провести невозможно.

Дополнительно есть возможность выбрать класс

точности уровнемера из следующего ряда:

+1 мм (код А), +2 мм (код B), +3 мм (код С), +5 мм (код D),

+10 мм (код E)

Зависимость класса точности уровнемера от модели

и типа антенны представлены в Таблицах 2 и 3.

Таблица 2

Тип и размер

Зона

Максимальный

Класс

антенны

нечувстви-

диапазон, м

точности

Метран-740A

тельности, м

Cтержневая

0,35

C, D, E

Угол рассеивания луча (α) для типов антен:

Метран-740А (24 ГГц)

Рупорная

A,B, C,

0,5

Dу 50 мм

D, E

• 1,5-дюйм. Стержневая PTFE :20°

• 1,5-дюйм. Стержневая PEEK :20°

Рупорная

0,6

C, D, E

• 2-дюйм. (Dу50) рупорная : 16°

Dу 80 мм

• 3-дюйм. (Dу80) рупорная : 10°

Рупорная

• 4-дюйм. (Dу100) рупорная : 8°

0,8

D, E

Dу 100 мм

• 3-дюйм. (Dу80) рупорная с антикоррозионной

пластиной: 14°

Рупорная

Dу 80 мм с

Метран-740B (80 ГГц)

антикорро-

0,3

D, E

• 2-дюйм. (Dу50) линзовая : 5°

зионной

• 3-дюйм. (Dу80) линзовая : 4°

пластиной

• 4-дюйм. (Dу100) линзовая : 3°

Таблица 3

Рис. 6. Угол и ширина луча

Тип и размер

Зона

Коды

Максимальный

антенны

нечувстви-

погреш-

диапазон, м

Метран-740B

тельности, м

ности

Линзовая

A, B, C,

0,2

Dу 50 мм

D, E

Линзовая

A, B, C,

0,2

Dу 80 мм

D, E

Линзовая

A, B, C,

0,2

Dу 100 мм

D, E

272

Уровнемер Метран-740

ВОЗМОЖНОСТИ DTM

Рис. 7.

DTM (Device Type Manager) - это программные

Возможности DTM:

модули, предназначенные для настройки параметров

• Отображение показателей в реальном времени

датчиков и полевых устройств. Они содержат все данные

• Мастер пошаговой настройки

устройства и функции датчиков, которые имеют свои особые

• Создание архивов конфигурации уровнемера

характеристики и свойства. Кроме того, они обеспечивают

• Удобная работа с эхо-кривой отраженного сигнала

отображение меню и графических элементов для интуитивно

• Симуляция переменных

понятной и точной настройки в диалоговом режиме.

• Настройка обработки ложных эхо

НАДЕЖНОСТЬ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Средний срок службы 20 лет, кроме уровнемеров,

Гарантийный срок на уровнемеры составляет 24

работающих в агрессивных средах, средний срок службы

месяца с даты ввода в эксплуатацию или 48 месяцев с даты

которых зависит от свойств агрессивной среды, условий

поставки, в зависимости от того, какой из данных периодов

эксплуатации и выбора применяемых материалов.

истекает раньше.

Средняя наработка на отказ уровнемера составляет

Для уровнемеров с опцией WR3 гарантийный срок

не менее 130000.

составляет 3 года с даты ввода в эксплуатацию или 5 лет с даты

поставки, в зависимости от того, какой из данных периодов

КОМПЛЕКТНОСТЬ ПОСТАВКИ

истекает раньше

Для уровнемеров с опцией WR5 гарантийный срок

• Уровнемер с первичной поверкой , при заказе опции QM

составляет 5 лет с даты ввода в эксплуатацию или 7 лет с даты

оформляется свидетельство о поверке;

поставки, в зависимости от того, какой из данных периодов

• Руководство по эксплуатации;

истекает раньше

• Паспорт.

Уровнемер Метран-740

273

а)

б)

в)

г)

д)

е)

ж)

а) с линзовой антенной и фланцевым монтажом, б) с рупорной антенной и кодом антикоррозионного покрытия АР,

в) со стержневой антенной и резьбовым монтажом, г) со стержневой антенной и фланцевым монтажом,

д) с рупорной антенной и фланцевым монтажом, е) с рупорной антенной, резьбовым монтажом и радиатором,

ж) с рупорной антенной, фланцевым монтажом и радиатором.

Рис. 2. Общий вид уровнемера.

Таблица 4

Антикоррозионное

Тип антенны

Размер антенны

Da, мм

La, мм

Lh, мм

Масса, кг

покрытие

Стержневая

1,5"

Рупорная

50 мм

230

Рупорная

80 мм

230

1,5

Рупорная

100 мм

320

Рупорная

80 мм

140

2,5

Линзовая

30 мм

Линзовая

50 мм

- / AP

Линзовая

80 мм

- / AP

Линзовая

100 мм

- / AP

100

3,5

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА КОРПУСА

Односекционный, алюминиевый, масса 1,5 кг

Двухсекционный, алюминиевый, масса 2 кг

Двухсекционный, стальной, масса 6 кг

274

Уровнемер Метран-740

Ширина луча

Таблица 5

Ширина луча (W), м

Метран-740A

Метран-740B

Расстоя-

3’ рупорная

ние (D), м

1,5’

2’

3’

4’

с антикорро-

2’

3’

4’

стержневая

рупорная

зионной

линзовая

PTFE

PEEK

пластиной

1,75

1,4

0,87

0,7

1,22

0,44

0,34

0,26

3,49

2,79

1,75

1,4

2,44

0,87

0,7

0,52

5,24

2,62

2,09

3,67

1,33

1,05

0,79

3,49

2,79

4,89

1,75

0,4

1,03

3,49

6,11

2,18

1,75

1,31

4,19

7,33

2,62

2,09

1,57

5,38

9,77

3,49

2,79

2,09

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

УРОВНЕМЕР МЕТРАН-740A

В графе «Стандарт» знаком «z» отмечены опции с минимальным сроком поставки.

Таблица 6

Описание продукта

Стандарт

Метран-740

Уровнемер

Модель

Рабочая частота 24 ГГц

Выходной сигнал

2-х проводный,4-20 мА с цифровым сигналом на основе протокола HART 7

4-х проводный,4-20 мА с цифровым сигналом на основе протокола HART 7

4-х проводный, Modbus RS-485

Материал и тип корпуса

Алюминий, односекционный

Алюминий, двухсекционный

Нержавеющая сталь, двухсекционный

Тип взрывозащиты

Общепромышленное исполнение

Взрывонепроницаемая оболочка в соответствии с ТР ТС (ЕАС) ,1 Ex db IIC T6…T4 Gb X

Искробезопасная цепь в соответствии с ТР ТС (ЕАС) ,0 Ex ia IIC T6…T4 Ga X

Взрывонепроницаемая оболочка / Искробезопасная цепь в соответствии с ТР ТС (ЕАС)

Класс точности

+/-1 мм

+/-2 мм

+/-3 мм

+/-5 мм

+/-10 мм

Тип соединения

Плоская уплотнительная поверхность (исполнение A)

Фланец с соединительным выступом (исполнение B)

NPT резьба

BSPP (G) резьба

Монтажный кронштейн

Материалы конструкции

Нержавеющая сталь 316L

Нержавеющая сталь 304

PTFE (только для стержневой антенны)

PEEK (только для стержневой антенны)

Уровнемер Метран-740

275

Продолжение таблицы 6

Размер технологического соединения

Стандарт

1¹/₂ дюйма

2 дюйма/DN50

3 дюйма/DN80

4 дюйма/DN100

6 дюймов/DN150

Классификация технологических присоединений* (*- макс. допустимое давление см. Таб.1)

Для использования с технологическими соединениями бесфланцевого типа

ГОСТ 33259-2015 PN6

ГОСТ 33259-2015 PN16

Размеры PN10 и PN16 идентичны для DN50-DN150

ГОСТ 33259-2015 PN40

Размеры PN25 и PN40 идентичны для DN50-DN150

ГОСТ 33259-2015 PN63

ГОСТ 33259-2015 PN100

EN1092-1 PN6

EN1092-1 PN16

Размеры PN10 и PN16 идентичны для DN50-DN150

EN1092-1 PN40

Размеры PN25 и PN40 идентичны для DN50-DN150

EN1092-1 PN63

EN1092-1 PN100

Тип антенны

Стержневая

Рупорная

Материал уплотнения

PTFE

PEEK

Кварц

Размер антенны

1¹/₂ дюйма

50 мм

80 мм

100 мм

Опции

Индикатор

Индикатор с кнопками управления

Соединение для продувки

Соединитель для продувки

Поворотный кронштейн

Изолирующая антикоррозионная пластина

Антикоррозионная пластина

Дополнительное реле (сухой контакт)

Дополнительное реле (только для 4-х проводного соединения)

Лист Калибровки

Лист калибровочных данных

Свидетельство о поверке

Оформление свидетельства о поверке

Низкотемпературное исполнение

BR5

Температура окружающего воздуха -50 °С

BR6

Температура окружающего воздуха -60 °С

Конфигурирование на заводе-изготовителе

С1

Настройка уровнемера по заказу потребителя

276

Уровнемер Метран-740

Окончание таблицы 6

Дополнительная маркировочная бирка

Стандарт

Дополнительная маркировочная бирка позиции из нержавеющей стали

Расширенная гарантия

WR3

Расширенная гарантия 3 года

WR5

Расширенная гарантия 5 лет

Кабельные вводы

K01

Никелированная латунь Небронированный кабель диаметром 6,5-13,9 мм

K02

Нержавеющая сталь Небронированный кабель диаметром 6,5-13,9 мм

K03

Никелированная латунь Небронированный кабель диаметром 6,1-11,6 мм

K04

Полиамид Небронированный кабель диаметром 6-12 мм

Никелированная латунь Бронированный кабель, диаметр кабеля 6,5-13,9 мм, диаметр брони 12,5-20,9

K12

мм

Никелированная латунь Бронированный кабель, диаметр кабеля 6,1-11,6 мм, диаметр брони 9,5-

K14

15,9 мм

Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15,

K17

ГЕРДА-МГ-16)

K18

Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)

Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20,

K19

МРПИ-20)

Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15,

K20

ГЕРДА-МГ-16)

K21

Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)

Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20,

K22

МРПИ-20)

Пример условного обозначения: Метран-740 A H D IM D R S1 4 GA C PT 4

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

УРОВНЕМЕР МЕТРАН-740В

В графе «Стандарт» знаком «z» отмечены опции с минимальным сроком поставки.

Таблица 7

Описание продукта

Стандарт

Метран-740

Уровнемер

Модель

Рабочая частота 80 ГГц

Выходной сигнал

2-х проводный,4-20 мА с цифровым сигналом на основе протокола HART 7

4-х проводный,4-20 мА с цифровым сигналом на основе протокола HART 7

4-х проводный, Modbus RS-485

Материал и тип корпуса

Алюминий, односекционный

Алюминий, двухсекционный

Нержавеющая сталь, двухсекционный

Тип взрывозащиты

Общепромышленное исполнение

Взрывонепроницаемая оболочка в соответствии с ТР ТС (ЕАС) ,1 Ex db IIC T6…T4 Gb X

Искробезопасная цепь в соответствии с ТР ТС (ЕАС) ,0 Ex ia IIC T6…T4 Ga X

Взрывонепроницаемая оболочка / Искробезопасная цепь в соответствии с ТР ТС (ЕАС)

Класс точности

+/-1 мм

+/-2 мм

+/-3 мм

+/-5 мм

+/-10 мм

Уровнемер Метран-740

277

Продолжение таблицы 7

Тип соединения

Стандарт

Плоский фланец (исполнение A)

Фланец с соединительным выступом (исполнение B)

NPT резьба

BSPP (G) резьба

Монтажный кронштейн

Материалы конструкции

Нержавеющая сталь 316L

Нержавеющая сталь 304

PTFE (только для стержневой антенны)

PEEK (только для стержневой антенны)

Размер технологического соединения

1¹/₂ дюйма

2 дюйма/DN50

3 дюйма/DN80

4 дюйма/DN100

6 дюймов/DN150

Классификация технологических присоединений* (*- макс. допустимое давление см. Таб.1)

Для использования с технологическими соединениями бесфланцевого типа

ГОСТ 33259-2015 PN6

ГОСТ 33259-2015 PN16

Размеры PN10 и PN16 идентичны для DN50-DN150

ГОСТ 33259-2015 PN40

Размеры PN25 и PN40 идентичны для DN50-DN150

ГОСТ 33259-2015 PN63

ГОСТ 33259-2015 PN100

EN1092-1 PN6

EN1092-1 PN16

Размеры PN10 и PN16 идентичны для DN50-DN150

EN1092-1 PN40

Размеры PN25 и PN40 идентичны для DN50-DN150

EN1092-1 PN63

EN1092-1 PN100

Тип антенны

Линзовая

Материал уплотнения

PTFE

PEEK

Кварц

Размер антенны

1¹/₂ дюйма

50 мм

80 мм

100 мм

Опции

Индикатор

Индикатор с кнопками управления

Соединение для продувки

Соединитель для продувки

Поворотный кронштейн

Изолирующая антикоррозионная пластина

Антикоррозионная пластина

278

Уровнемер Метран-740

Окончание таблицы 7

Дополнительное реле (сухой контакт)

Стандарт

Дополнительное реле (только для 4-х проводного соединения)

Лист калибровки

Лист калибровочных данных

Свидетельство о поверке

Оформление свидетельства о поверке

Низкотемпературное исполнение

BR5

Температура окружающего воздуха -50 °С

BR6

Температура окружающего воздуха -60 °С

Конфигурирование на заводе-изготовителе

С1

Настройка уровнемера по заказу потребителя

Дополнительная маркировочная бирка

Дополнительная маркировочная бирка позиции из нержавеющей стали

Расширенная гарантия

WR3

Расширенная гарантия 3 года

WR5

Расширенная гарантия 5 лет

Кабельные вводы

K01

Никелированная латунь Небронированный кабель диаметром 6,5-13,9 мм

K02

Нержавеющая сталь Небронированный кабель диаметром 6,5-13,9 мм

K03

Никелированная латунь Небронированный кабель диаметром 6,1-11,6 мм

K04

Полиамид Небронированный кабель диаметром 6-12 мм

Никелированная латунь Бронированный кабель, диаметр кабеля 6,5-13,9 мм, диаметр брони 12,5-20,9

K12

мм

Никелированная латунь Бронированный кабель, диаметр кабеля 6,1-11,6 мм, диаметр брони 9,5-

K14

15,9 мм

Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15,

K17

ГЕРДА-МГ-16)

K18

Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)

Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20,

K19

МРПИ-20)

Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15,

K20

ГЕРДА-МГ-16)

K21

Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)

Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20,

K22

МРПИ-20)

Пример условного обозначения: 740B H D IM C R S2 2 GA L PT 2 M4 AP

280

Уровнемер Метран-730

Измеряемые среды: жидкости и сыпучие

Уровнемер Метран-730 - это волноводный

материалы

радарный уровнемер для измерения уровня

Основная погрешность: ±2 мм, ±3 мм,

жидкостей и сыпучих материалов по технологии

±5 мм, ±10 мм

TDR(рефлектометрия с временным разрешением).

Максимальный диапазон измерений: 40 м

Уровнемеры предназначены для работы во

Выходной сигнал:

двухпроводной и

взрывобезопасных и взрывоопасных условиях.

четырехпроводной-

4-20 мА/HART7,

Уровнемеры способны измерять рассто-

четырехпроводный- RS-485

яние до поверхности среды с диэлектрической

Гарантийный срок эксплуатации - до 5 лет

проницаемостью не менее 1,4 (для коаксиальных

Интервал межу поверками - до 3 лет

зондов).

Рабочий диапазон давлений:

Электрическое питание уровнемеров

Стандартный -0,1 - 4 МПа,

осуществляется от источника постоянного тока

Расширенный -0,1 - 40 Мпа

напряжением 16 - 36 В.

Рабочий диапазон температур:

Программное обеспечение уровнемеров

Стандартный -60 °С до +200 °С,

с цифровым сигналом по протоколу HART

Расширенный -196 °С до +450 °С

поддерживает 7 версию протокола HART.

Присоединение к процессу: Фланцы ГОСТ,

Диапазон температуры окружающей

EN 1092-1; ANSI, резьба ¾’ , 1’, 1,5’

среды:

Исполнение: Общепромышленное и

- стандартный -40+85 град С;

взрывозащищенное (Exia, Exd)

- с опцией BR5 -50+85 град С;

- с опцией BR6 -60+85 град С.

www.metran.ru

Общие: т. +7 (351) 24-24-444; info@metran.ru

Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru

Уровнемер Метран-730

283

НАДЕЖНОСТЬ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Средний срок службы 30 лет, кроме уровнемеров,

Гарантийный срок на уровнемеры составляет

работающих в агрессивных средах, средний срок службы

24 месяца с даты ввода в эксплуатацию или 48 месяцев с даты

которых зависит от свойств агрессивной среды, условий

поставки, в зависимости от того, какой из данных периодов

эксплуатации и выбора применяемых материалов.

истекает раньше.

Средняя наработка на отказ уровнемера составляет не менее

Для уровнемеров с опцией WR3 гарантийный срок

130000 ч.

составляет 3 года с даты ввода в эксплуатацию или 5 лет с даты

поставки, в зависимости от того, какой из данных периодов

КОМПЛЕКТНОСТЬ ПОСТАВКИ

истекает раньше

Для уровнемеров с опцией WR5 гарантийный срок

• Уровнемер с первичной поверкой , при заказе опции QM

составляет 5 лет с даты ввода в эксплуатацию или 7 лет с даты

оформляется свидетельство о поверке;

поставки, в зависимости от того, какой из данных периодов

• Руководство по эксплуатации;

• Паспорт.

истекает раньше

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА УРОВНЕМЕР МЕТРАН-730

В графе «Стандарт» знаком «z» отмечены опции с минимальным сроком поставки.

Таблица 2

Код

Описание

Стандарт

Обязательные опции

Тип выходного сигнала

4-20 mA с HART протоколом и 2х проводной схемой

4-20 mA с HART протоколом и 4х проводной схемой

RS485 Modbus и 4х проводной схемой

Profibus DP

Profibus PA

Материал и тип корпуса

Алюминиевый односекционный

Алюминиевый двухсекционный

Из нержавеющей стали двухсекционный

Раздельный монтаж корпуса и зонда

Интегральный монтаж электроники

Удаленный монтаж электроники

Раздельный монтаж корпуса и зонда

Длина кабеля зонда, м (00 для интегрального монтажа электроники)

Сертификация взрывозащиты ТР ТС 012/2011

Общепромышленное исполнение

Искробезопасная электрическая цепь (Exia) ,0 Ex ia IIC T6…T4 Gb X

Взрывонепроницаемая оболочка (Exd) ,1 Ex db IIC T6…T4 Gb X

КМ

Искробезопасная электрическая цепь и взрывонепроницаемая оболочка (Exia, Exd)

Погрешность измерений

±2 мм

±3 мм

±5 мм

±10 мм

Рабочий диапазон температур и давления

-40…+200 °C, -0,1…4 МПа

-60…+200 °C, -0,1…4 МПа

-196…+450 °C, -0,1…40 МПа

Материал корпуса

SST 316L

SST 304

Alloy C

284

Уровнемер Метран-730

Продолжение таблицы 2

Код

Описание

Стандарт

Материал уплотнительных колец

Отсутствует (для рабочего диапазона температур и давления с кодом H)

Фторкаучук V7521 (-15…+230 °C)

Этиленпропилен TRUFLOUREZ-EPDM (-5…+300 °C)

Перфторкаучук TRUFLOUREZ-T80 (-15…+300 °C)

Бутадиен-Нитрил TRUFLOUREZ-NBR (-40…+120 °C)

Фторсиликон TRUFLOUREZ-FVMQ (-60…+230 °C)

Фторкаучук V7048 (-35…+200 °C)

Тип зонда

Гибкий

Жесткий стержневой

Коаксиальный

Длина зонда

ХХХХ

Длина зонда, см

Технологическое присоединение

ANSI 2" Class 150 соединительный выступ

ANSI 2" Class 300 соединительный выступ

ANSI 2" Class 600 соединительный выступ

ANSI 2" Class 900 соединительный выступ

ANSI 2" Class 1500 соединительный выступ

ANSI 2" Class 2500 соединительный выступ

ANSI 2" Class 600 под прокладку овального сечения

ANSI 2" Class 900 под прокладку овального сечения

ANSI 2" Class 1500 под прокладку овального сечения

ANSI 3" Class 150 соединительный выступ

ANSI 3" Class 300 соединительный выступ

ANSI 3" Class 600 соединительный выступ

ANSI 3" Class 900 соединительный выступ

ANSI 3" Class 1500 соединительный выступ

ANSI 3" Class 2500 соединительный выступ

ANSI 3" Class 600 под прокладку овального сечения

ANSI 3" Class 900 под прокладку овального сечения

ANSI 3" Class 1500 под прокладку овального сечения

ANSI 4" Class 150 соединительный выступ

ANSI 4" Class 300 соединительный выступ

ANSI 4" Class 600 соединительный выступ

ANSI 4" Class 900 соединительный выступ

ANSI 4" Class 1500 соединительный выступ

ANSI 4" Class 2500 соединительный выступ

ANSI 4" Class 600 под прокладку овального сечения

ANSI 4" Class 900 под прокладку овального сечения

ANSI 4" Class 1500 под прокладку овального сечения

ANSI 6" Class 150 соединительный выступ

ANSI 6" Class 300 соединительный выступ

EN1092-1 Фланец ДУ50 РУ16 Тип A (плоскость)

EN1092-1 Фланец ДУ50 РУ40 Тип A (плоскость)

EN1092-1 Фланец ДУ50 РУ63 Тип A (плоскость)

EN1092-1 Фланец ДУ50 РУ100 Тип A (плоскость)

EN1092-1 Фланец ДУ50 РУ16 Тип B2 (соединительный выступ)

Уровнемер Метран-730

285

Продолжение таблицы 2

Код

Описание

Стандарт

Технологическое присоединение (продолжение)

EN1092-1 Фланец ДУ50 РУ40 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ50 РУ63 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ50 РУ100 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ50 РУ160 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ50 РУ250 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ50 РУ16 Тип E (выступ)

EN1092-1 Фланец ДУ50 РУ40 Тип E (выступ)

EN1092-1 Фланец ДУ50 РУ63 Тип E (выступ)

EN1092-1 Фланец ДУ50 РУ100 Тип E (выступ)

EN1092-1 Фланец ДУ50 РУ16 Тип F (впадина)

EN1092-1 Фланец ДУ50 РУ40 Тип F (впадина)

EN1092-1 Фланец ДУ50 РУ63 Тип F (впадина)

EN1092-1 Фланец ДУ50 РУ100 Тип F (впадина)

EN1092-1 Фланец ДУ50 РУ16 Тип C (шип)

EN1092-1 Фланец ДУ50 РУ40 Тип C (шип)

EN1092-1 Фланец ДУ50 РУ63 Тип C (шип)

EN1092-1 Фланец ДУ50 РУ100 Тип C (шип)

EN1092-1 Фланец ДУ50 РУ16 Тип D (паз)

EN1092-1 Фланец ДУ50 РУ40 Тип D (паз)

EN1092-1 Фланец ДУ50 РУ63 Тип D (паз)

EN1092-1 Фланец ДУ50 РУ100 Тип D (паз)

EN1092-1 Фланец ДУ80 РУ16 Тип A (плоскость)

EN1092-1 Фланец ДУ80 РУ40 Тип A (плоскость)

EN1092-1 Фланец ДУ80 РУ63 Тип A (плоскость)

EN1092-1 Фланец ДУ80 РУ100 Тип A (плоскость)

EN1092-1 Фланец ДУ80 РУ16 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ80 РУ40 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ80 РУ63 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ80 РУ100 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ80 РУ160 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ80 РУ250 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ80 РУ16 Тип E (выступ)

EN1092-1 Фланец ДУ80 РУ40 Тип E (выступ)

EN1092-1 Фланец ДУ80 РУ63 Тип E (выступ)

EN1092-1 Фланец ДУ80 РУ100 Тип E (выступ)

EN1092-1 Фланец ДУ80 РУ16 Тип F (впадина)

EN1092-1 Фланец ДУ80 РУ40 Тип F (впадина)

EN1092-1 Фланец ДУ80 РУ63 Тип F (впадина)

EN1092-1 Фланец ДУ80 РУ100 Тип F (впадина)

EN1092-1 Фланец ДУ80 РУ16 Тип C (шип)

EN1092-1 Фланец ДУ80 РУ40 Тип C (шип)

EN1092-1 Фланец ДУ80 РУ63 Тип C (шип)

EN1092-1 Фланец ДУ80 РУ100 Тип C (шип)

EN1092-1 Фланец ДУ80 РУ16 Тип D (паз)

EN1092-1 Фланец ДУ80 РУ40 Тип D (паз)

EN1092-1 Фланец ДУ80 РУ63 Тип D (паз)

EN1092-1 Фланец ДУ80 РУ100 Тип D (паз)

EN1092-1 Фланец ДУ100 РУ16 Тип A (плоскость)

286

Уровнемер Метран-730

Продолжение таблицы 2

Код

Описание

Стандарт

Технологическое присоединение (продолжение)

EN1092-1 Фланец ДУ100 РУ40 Тип A (плоскость)

EN1092-1 Фланец ДУ100 РУ63 Тип A (плоскость)

EN1092-1 Фланец ДУ100 РУ100 Тип A (плоскость)

EN1092-1 Фланец ДУ100 РУ16 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ100 РУ40 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ100 РУ63 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ100 РУ100 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ100 РУ160 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ100 РУ250 Тип B2 (соединительный выступ)

EN1092-1 Фланец ДУ100 РУ16 Тип E (выступ)

EN1092-1 Фланец ДУ100 РУ40 Тип E (выступ)

EN1092-1 Фланец ДУ100 РУ63 Тип E (выступ)

EN1092-1 Фланец ДУ100 РУ100 Тип E (выступ)

EN1092-1 Фланец ДУ100 РУ16 Тип F (впадина)

EN1092-1 Фланец ДУ100 РУ40 Тип F (впадина)

EN1092-1 Фланец ДУ100 РУ63 Тип F (впадина)

EN1092-1 Фланец ДУ100 РУ100 Тип F (впадина)

EN1092-1 Фланец ДУ100 РУ16 Тип C (шип)

EN1092-1 Фланец ДУ100 РУ40 Тип C (шип)

EN1092-1 Фланец ДУ100 РУ63 Тип C (шип)

EN1092-1 Фланец ДУ100 РУ100 Тип C (шип)

EN1092-1 Фланец ДУ100 РУ16 Тип D (паз)

EN1092-1 Фланец ДУ100 РУ40 Тип D (паз)

EN1092-1 Фланец ДУ100 РУ63 Тип D (паз)

EN1092-1 Фланец ДУ100 РУ100 Тип D (паз)

EN1092-1 Фланец ДУ150 РУ16 Тип A (плоскость)

ГОСТ 33259-2015 Фланец ДУ50 РУ16 Исполнение A (плоскость)

ГОСТ 33259-2015 Фланец ДУ50 РУ40 Исполнение A (плоскость)

ГОСТ 33259-2015 Фланец ДУ50 РУ63 Исполнение A (плоскость)

ГОСТ 33259-2015 Фланец ДУ50 РУ100 Исполнение A (плоскость)

ГОСТ 33259-2015 Фланец ДУ50 РУ16 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ40 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ63 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ100 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ160 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ250 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ16 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ40 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ63 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ100 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ50 РУ16 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ50 РУ40 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ50 РУ63 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ50 РУ100 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ50 РУ16 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ50 РУ40 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ50 РУ63 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ50 РУ100 Исполнение C (шип)

Уровнемер Метран-730

287

Продолжение таблицы 2

Код

Описание

Стандарт

Технологическое присоединение (продолжение)

ГОСТ 33259-2015 Фланец ДУ50 РУ16 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ50 РУ40 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ50 РУ63 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ50 РУ100 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ80 РУ16 Исполнение А (плоскость)

ГОСТ 33259-2015 Фланец ДУ80 РУ40 Исполнение А (плоскость)

ГОСТ 33259-2015 Фланец ДУ80 РУ63 Исполнение А (плоскость)

ГОСТ 33259-2015 Фланец ДУ80 РУ100 Исполнение А (плоскость)

ГОСТ 33259-2015 Фланец ДУ80 РУ16 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ40 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ63 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ100 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ160 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ250 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ16 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ40 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ63 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ100 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ80 РУ16 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ80 РУ40 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ80 РУ63 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ80 РУ100 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ80 РУ16 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ80 РУ40 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ80 РУ63 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ80 РУ100 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ80 РУ16 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ80 РУ40 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ80 РУ63 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ80 РУ100 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ100 РУ16 Исполнение А (плоскость)

ГОСТ 33259-2015 Фланец ДУ100 РУ40 Исполнение А (плоскость)

ГОСТ 33259-2015 Фланец ДУ100 РУ63 Исполнение А (плоскость)

ГОСТ 33259-2015 Фланец ДУ100 РУ100 Исполнение А (плоскость)

ГОСТ 33259-2015 Фланец ДУ100 РУ16 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ40 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ63 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ100 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ160 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ250 Исполнение B (соединительный выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ16 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ40 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ63 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ100 Исполнение E (выступ)

ГОСТ 33259-2015 Фланец ДУ100 РУ16 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ100 РУ40 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ100 РУ63 Исполнение F (впадина)

ГОСТ 33259-2015 Фланец ДУ100 РУ100 Исполнение F (впадина)

288

Уровнемер Метран-730

Продолжение таблицы 2

Код

Описание

Стандарт

Технологическое присоединение (продолжение)

ГОСТ 33259-2015 Фланец ДУ100 РУ16 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ100 РУ40 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ100 РУ63 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ100 РУ100 Исполнение C (шип)

ГОСТ 33259-2015 Фланец ДУ100 РУ16 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ100 РУ40 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ100 РУ63 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ100 РУ100 Исполнение D (паз)

ГОСТ 33259-2015 Фланец ДУ150 РУ16 Исполнение А (плоскость)

Резьба 3/4 - 14 NPT

Резьба 1 - 11.5 NPT

Резьба 1 1/2 - 11.5 NPT

Резьба G 3/4

Резьба G 1

Резьба G 1 1/2

Фланец по специальному заказу

Дополнительные опции

Опции индикатора

Встроенный ЖКИ с кнопками управления (до -40 °C)

М5

Светодиодный индикатор с кнопками управления (до -50 °C)

Дополнительное реле

Дополнительный 4х проводной релейный выход

Беспроводное подключение по BlueTooth

Протокол поверки

Лист калибровочных данных

Свидетельство о поверке

Оформление свидетельства о поверке

Низкотемпературное исполнение

BR5

-50 °С окружающей среды

BR6

-60 °С окружающей среды

Настройка по заказу потребителя

Настройка преобразователя по заказу потребителя

Маркировочная бирка

Дополнительная маркировочная бирка из нержавеющей стали (заполняется по заказу потребителя)

Расширенная гарантия

WR3

Расширенная гарантия 3 года

WR5

Расширенная гарантия 5 лет

Центровочный диск

2-in. SST Центровочный диск, внешний диаметр 1.8 in. (45 mm)

3-in. SST Центровочный диск, внешний диаметр 2.7 in. (68 mm)

4-in. SST Центровочный диск, внешний диаметр 3.6 in. (92 mm)

6-in. SST Центровочный диск, внешний диаметр 5.55 in. (141 mm)

2-in. PTFE Центровочный диск, внешний диаметр 1.8 in. (45 mm)

3-in. PTFE Центровочный диск, внешний диаметр 2.7 in. (68 mm)

4-in. PTFE Центровочный диск, внешний диаметр 3.6 in. (92 mm)

6-in. PTFE Центровочный диск, внешний диаметр 5.55 in. (141 mm)

Уровнемер Метран-730

289

Окончание таблицы 2

Код

Описание

Стандарт

Кабельный ввод

K01

Никелированная латунь. Небронированный кабель диаметром 6,5-13,9 мм

K02

Нержавеющая сталь. Небронированный кабель диаметром 6,5-13,9 мм

K03

Никелированная латунь. Небронированный кабель диаметром 6,1-11,6 мм

K04

Полиамид. Небронированный кабель диаметром 6-12 мм

Никелированная латунь. Бронированный кабель, диаметр кабеля 6,5-13,9 мм, диаметр брони 12,5-

K12

20,9 мм

Никелированная латунь. Бронированный кабель, диаметр кабеля 6,1-11,6 мм, диаметр брони 9,5-

K14

15,9 мм

Никелированная латунь. Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15,

K17

ГЕРДА-МГ-16)

K18

Никелированная латунь. Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)

Никелированная латунь. Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20,

K19

МРПИ-20)

Нержавеющая сталь. Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15,

K20

ГЕРДА-МГ-16)

K21

Нержавеющая сталь. Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)

Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20,

K22

МРПИ-20)

Пример условного обозначения: Метран-730HSI00NADS1VC0150AAM4

АО «ПГ «Метран»

Технические консультации

Поддержка по соленоидным клапанам

по выбору средств измерений

и фильтр-регуляторам

Россия, 454103, г. Челябинск

т. +7 (351) 24-24-000

Заказ и подбор, техническая поддержка

Новоградский проспект, 15

support@metran.ru

т. +7 (351) 242-41-36 - Урал, Сибирь

т. +7 (351) 24-24-444

т. +7 (499) 403-62-89 - Москва

info@metran.ru

Сервис средств измерений

т. +7 (812) 648-11-56 - Санкт-Петербург

www.metran.ru

Вопросы послепродажного обслуживания

asco@metran.ru

т. 8-800-200-16-55

service@metran.ru

ООО «Метран Проект»

ООО «Метран Контролс»

ООО «КМС»

Россия, 454103, г. Челябинск

Новоградский проспект, 15

т. +7 (351) 240-88-82

т. +7 (351) 277-97-15

Поддержка по метрологическим стендам

Поддержка по аналитическому

Поддержка по регулирующему

т. +7 (912) 306-64-00

оборудованию, беспроводным решениям,

оборудованию и сервису ЗРА

tdn@kmscompany.ru

проектам и сервису систем управления

Info@metran-controls.ru

Info@metran-project.ru

Прием заказов на продукцию осуществляется через региональные представительства.

Региональные представительства

Екатеринбург

Новосибирск

Уфа

620100, Сибирский тракт, 12

630132, ул. Железнодородная, 15/2

450077, Верхнеторговая 4 , подъезд 1

строение 1А, офис 224

БЦ «Джет», офис 410

офис 907

т. +7 (351) 24-24-149, 24-24-139

т. +7 (351) 24-24-055, 24-24-057, 24-24-053

т. +7 (351) 24-24-169

66@metran.ru

54@metran.ru

02@metran.ru

Иркутск

Пермь

Хабаровск

664007, ул. Фридриха Энгельса 17, офис 108

614007, Николая Островского, 59/1

680000, ул. Истомина, 51a

т. +7 914 87 00 939

БЦ «Парус», этаж 11, офис 1103

БЦ «Капитал», офис 205, 206

38@metran.ru

т. +7 (351) 24-24-062

т. +7 (351) 24-24-178

59@metran.ru

27@metran.ru

Казань

420107, ул. Островского, 87, офис 310

Ростов-на-Дону

Челябинск

т. +7 (351) 24-24-160

344113, пр. Космонавтов, 32В/21В, офис 402

454003, Новоградский проспект, 15

16@metran.ru

т. +7 (351) 24-24-146

т. +7 (351) 24-24-584, 24-24-149, 24-24-139

61@metran.ru

74@metran.ru

Красноярск

660000, ул. Ладо Кецховели, 22а, офис 11-04

Самара

Южно-Сахалинск

т. +7 (351) 24-24-034, 24-24-033

443041, ул. Л. Толстого, 123Р, корпус В

693020, ул. Курильская, 40, этаж 3, офис 11

24@metran.ru

этаж 5, офис 501

т. +7 (351) 24-24-186

т. +7 (351) 24-24-070

65@metran.ru

Москва

63@metran.ru

115114, 1-й Дербеневский переулок, 5

Беларусь, Минск

БЦ «Дербеневская Плаза», офис 505/506

Санкт-Петербург

т. +375 29 8608608

т. +7 (499) 403-6-387

197374, ул. Торфяная дорога, 7, лит. Ф

minsk@metran.ru

77@metran.ru

этаж 12, офис 1221

т. +7 (812) 648-11-29

Нижнекамск

47@metran.ru

423579, пр. Вахитова, 23

т. +7 (351) 24-24-037

Тюмень

16-8555@metran.ru

625048, ул. М. Горького, 76

этаж 3, офис 307

Нижний Новгород

т. +7 (351) 24-24-088, 24-24-090, 24-24-147

603006, ул. Горького, 117, офис 905

72@metran.ru

т. +7 (351) 24-24-047

52@metran.ru

vk.com/metranru

t.me/metranru

Новости автоматизации,

новые продукты,

youtube.com/@metran_ru

технологии производства

dzen.ru/metran

в нашем телеграм-канале

Реквизиты актуальны на момент выпуска каталога. Уточнить их Вы можете на сайте www.metran.ru

Метран. Средства измерений. Каталог. Том 2 (2025 год) - часть 4
