Калибратор Метран-501-ПКД-Р
161
УСТРОЙСТВО
На ЖКИ калибратора предусмотрены два основных
Основными элементами калибратора являются:
режима отображения результатов измерений датчика давления.
- электронный блок;
В режиме 1 индицируются: текущее значение и единица
- внешний модуль давления;
измерения задаваемого давления, диапазон выходного
- источники создания давления: помпа ручная пневматическая,
сигнала датчика и текущее значение выходного сигнала. В
режиме 2: первая строка - по аналогии с режимом 1, вторая
насос ручной пневматический, пресс ручной гидравлический,
строка - погрешность измерения в %ВПИ. В других режимах
помпа ручная многофункциональная (пневмогидравлическая).
индицируются значения давления ВПИ, %ВПИ, функции
Все элементы калибратора размещены в
обнуления и усреднения давления.
малогабаритной, удобной для переноски сумке.
Пример:

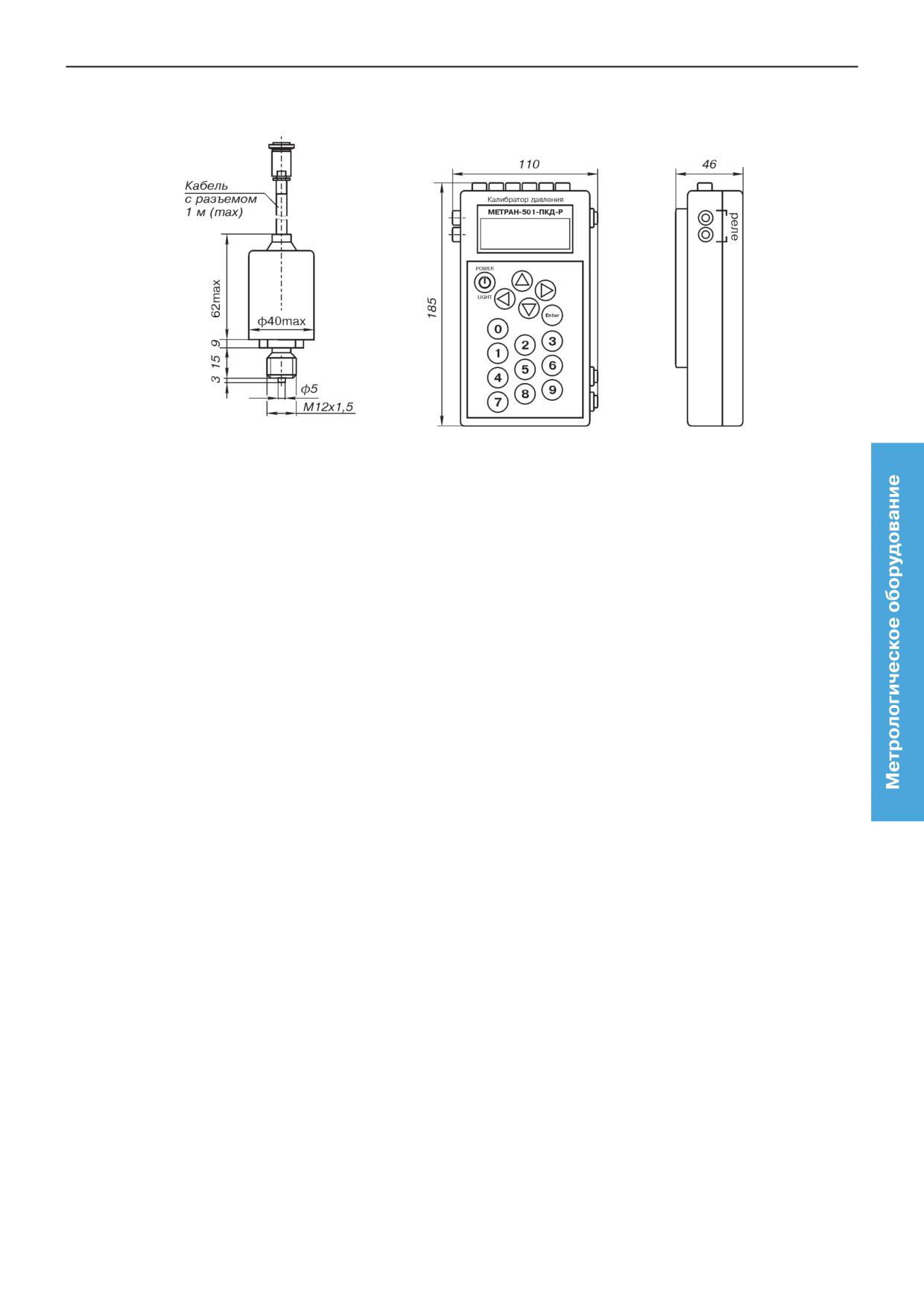

Электронный блок калибратора выполнен в
виде портативного прибора в пластмассовом корпусе, на
кПа
500,01
лицевой поверхности которого размещены клавиатура и
Режим 1
0-5 мА
2,5015
жидкокристаллический буквенно-цифровой дисплей (ЖКИ),
а на боковых поверхностях - разъемы для подключения
внешнего модуля давления, внешнего источника питания,
кПа
500,01
поверяемого датчика давления, адаптера для связи с
Режим 2
Ошибка
-0,03%
персональным компьютером, реле давления и цепей измерения
и воспроизведения электрических сигналов от поверяемых
приборов.
Во время поверки (калибровки) можно переходить из
Внешний модуль давления является средством
одного режима отображения результатов измерения в другой.
измерений давления, разрежения.
При превышении верхнего предела измерений модуля
на 10% срабатывает звуковая сигнализация о перегрузке.
Основными элементами внешнего модуля давления
Для обеспечения поверки или калибровки вторичных
являются: прецизионный сенсор давления, аналого-цифровой
приборов в калибраторе используется режим воспроизведения
преобразователь (АЦП) и энергонезависимая память (EEPROM).
сигналов. В этом режиме на соответствующем выходе
В энергонезависимой памяти хранятся характеристики
электронного блока воспроизводится значение тока или
преобразования прецизионного сенсора давления, полученные
напряжения, задаваемое с помощью клавиатуры. Заданное
при его индивидуальной калибровке, поэтому модуль давления
значение электрических сигналов отображается на ЖКИ
может работать с любым электронным блоком калибратора
калибратора.
Метран-501-ПКД-Р. Это позволяет заказчику на начальном этапе
Установка режимов работы, выбор диапазонов
приобрести калибратор с минимальным количеством модулей,
измерений, ввод данных и т.д. осуществляется с помощью 4-х
а затем, по мере необходимости, заказать дополнительные
основных клавиш клавиатуры электронного блока.
модули и источники создания давления.

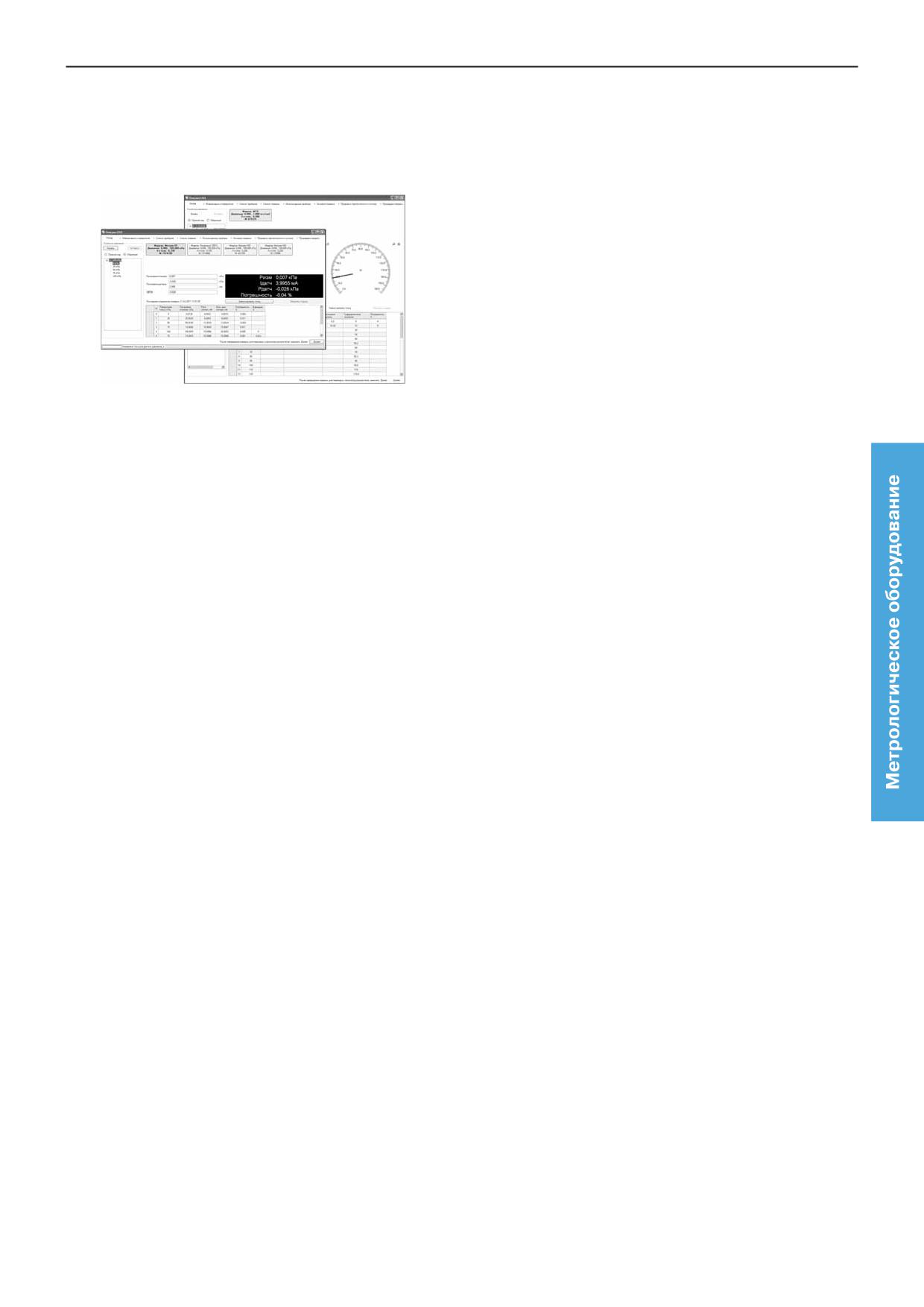

Использование аппаратно-программного интерфейса
Модули К2,5Д, К6Д, К25Д, М0,16Д, М1, М2,5, М10,

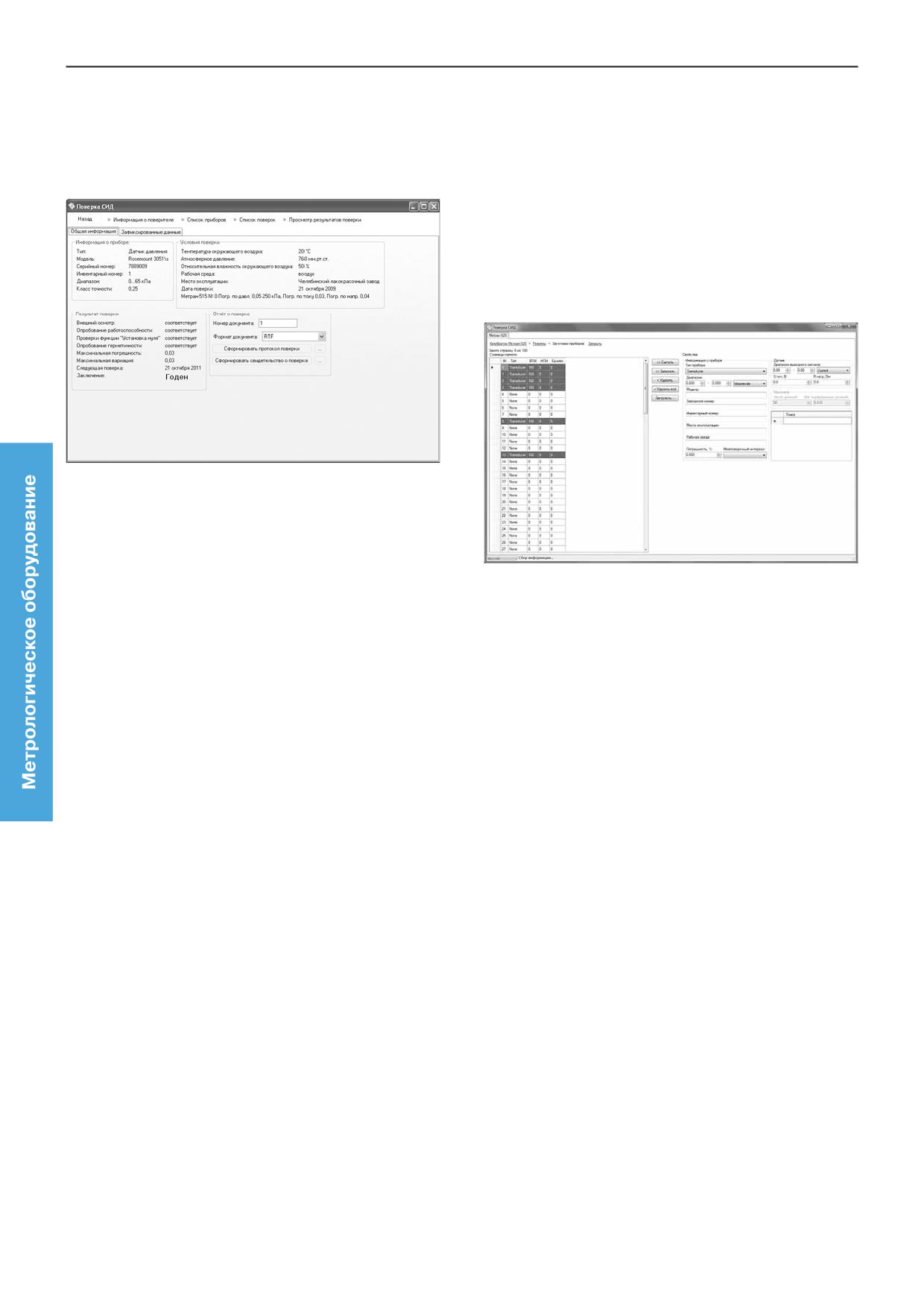

ПК (адаптер USB c программным обеспечением "Поверка
М25, М60 имеют в своей конструкции защитную диафрагму
СИД") позволяет передавать данные калибровки с калибратора
(мембрану) из нержавеющей стали 12Х18Н10Т. Эти модули
в персональный компьютер, вести базу данных, формировать
обеспечивают работу не только с воздухом, но и с жидкой
протоколы поверки датчиков давления, образцовых и
средой: вода, масло, технические жидкости, которые не
технических манометров. Протокол поверки содержит: общие
вызывают коррозию защитной диафрагмы (мембраны).
технические сведения (тип, заводской номер, межповерочный
интервал), условия поверки, технические характеристики
(верхний предел измерений, установленный диапазон
ПРИНЦИП ДЕЙСТВИЯ

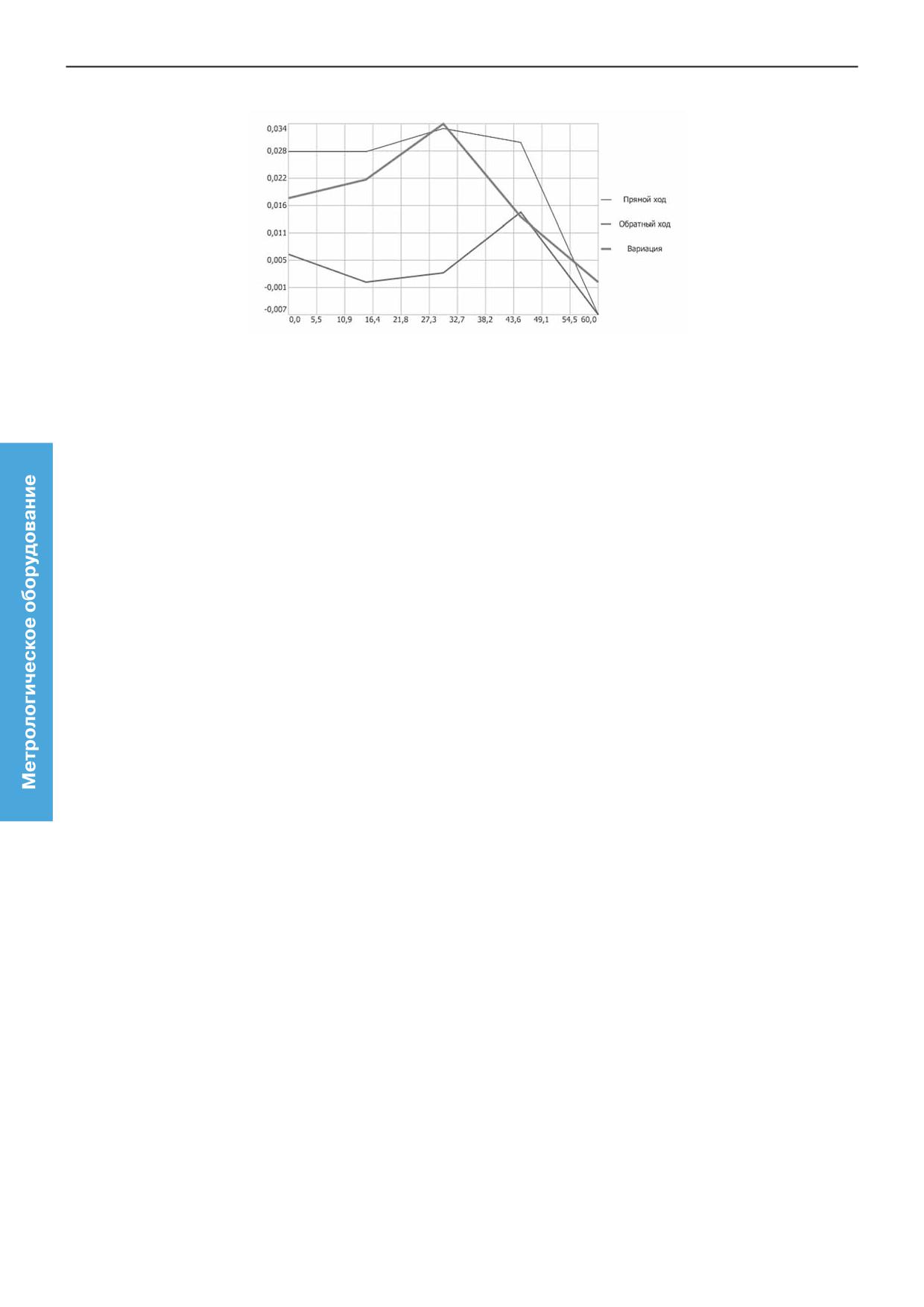

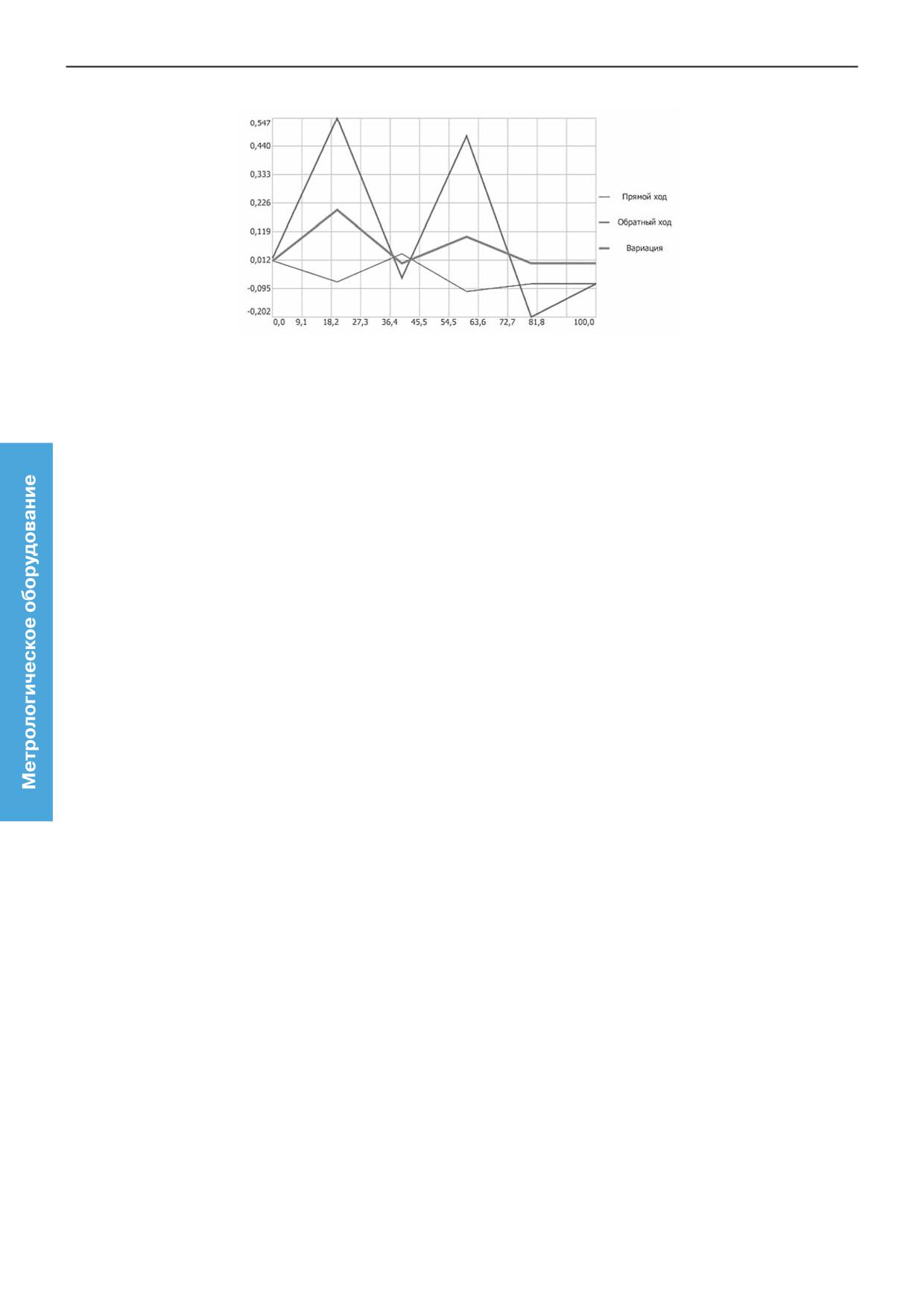

измерений и т.д.), график изменения погрешности и параметры
Измеряемое давление, созданное источником
поверки (см.раздел "Программное обеспечение "Поверка
давления, подается непосредственно на модуль давления и
СИД").
через соединительный шланг - на поверяемый датчик давления
Внимание: текущая линейка выпускаемых
(при необходимости используются переходные штуцеры).
модулей давления Метран-501-ПКД-Р совместима только с
Электрический сигнал прецизионного сенсора модуля давления
калибраторами давления портативными Метран-501-ПКД-Р,
преобразуется в цифровой код при помощи АЦП.
выпущенными под номером госреестра 22307-04 и 22307-09.
Цифровой код модуля, пропорциональный
Для замены вышедших из строя модулей давления калибраторов
значению измеряемого давления, через входной разъем
Метран-501-ПКД-Р (под номером госреестра 22307-01, для
электронного блока поступает в микропроцессор калибратора
серийных номеров менее 560) или калибраторов других
и после обработки (с учетом коэффициентов преобразования
моделей (Метран-502-ПКД-10П, Метран-515, Метран-ПКД-10,
характеристики сенсора, учитывающих нелинейность и влияние
Метран-ПКД-10М) следует использовать эквивалентные
температуры) выводится на ЖКИ электронного блока как
по диапазонам модули давления Метран-518 в комплекте с
действительное значение давления, созданное источником
Аппаратно-программным интерфейсом для Метран-518.
давления в рабочей полости поверяемого датчика давления.
Выходной электрический сигнал поверяемого
датчика через цепи защиты, предохраняющие электронную
схему блока от перегрузок, попадает на вход многоканального
АЦП, преобразующего значение измеренного электрического
сигнала в цифровой код, обрабатываемый микропроцессором.
Значение выходного электрического сигнала поверяемого
датчика отображается на ЖКИ калибратора.
162
Калибратор Метран-501-ПКД-Р
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
ДИАПАЗОНЫ ИЗМЕРЕНИЙ ДАВЛЕНИЯ
Таблица 1
Код модуля
Диапазоны измерений
Поддиапазоны измерений давления, МПа
Предельно-допускамое
давления
модулей давления, МПа
давление, МПа
Модули избыточного давления
К2,5Д
0-0,0025
0-0,0016
0-0,0025
0,005
К6Д
0-0,006
0-0,004
0-0,006
0,012
К25Д
0-0,025
0-0,01
0-0,016
0-0,025
0,05
М0,16Д
0-0,16
0-0,04
0-0,06
0-0,1
0-0,16
0,32
М1
0-1,0
0-0,25
0-0,4
0-0,6
0-1,0
1,4
М2,5
0-2,5
0-1,6
0-2,5
3,5
М10
0-10
0-4,0
0-6,0
0-10,0
14
М25
0-25
0-16,0
0-25,0
35
М60
0-60
0-40
0-60
70
Модули вакуумметрического давления (разрежения)
В25
-0,025...0
-0,025-0
-0,035
В63
-0,063...0
-0,063-0
-0,09
В100
-0,1...0
-0,1-0
-0,1
Примечания:
1. С одним электронным блоком допускается заказывать произвольное количество модулей давления.
2. Для обеспечения минимальной погрешности поверки (калибровки) датчиков давления диапазон измерений каждого
сменного эталонного модуля разбит на 2-4 поддиапазона, при этом погрешность измерения давления нормируется от верхнего
предела измерений поддиапазона.
3. Модули К2,5Д, К6Д, К25Д, М0,16Д, М1, М2,5, М10, М25 и М60 имеют в своей конструкции разделительную диафрагму
(мембрану) из нержавеющей стали и обеспечивают работу с любыми средами, не вызывающими коррозию стали марки 12Х18Н10Т.
ДИАПАЗОНЫ ИЗМЕРЕНИЙ И ВОСПРОИЗВЕДЕНИЙ
Питание поверяемых датчиков: от сетевого блока питания
ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ
Метран-516 напряжением постоянного тока 24 В.
Таблица 2
Входное сопротивление электронного блока:
Параметр
Диапазон измерений
- не менее 10 МОм - при измерении напряжения;
В режиме измерения
- не более 75 Ом - при измерении тока.
Постоянный ток
0-20 мА*
Мощность, потребляемая электронным блоком от сетевого
Напряжение постоянного
0-1 В
блока, не более
тока
0,4 Вт - в режиме измерения;
В режиме воспроизведения
0,6 Вт - в режиме воспроизведения.
Постоянный ток
0-20 мА
Напряжение постоянного
0-1 В
Масса электронного блока
тока
не более 0,45 кг
Средний срок службы - не менее 8 лет
Число разрядов для индикации параметров:
* Калибратор Метран-501-ПКД-Р позволяет измерять
5 десятичных разрядов - индикация давления,
выходные сигналы датчиков давления 0-5, 5-0, 4-20, 20-4 мА.
разрежения;
6 десятичных разрядов - индикация тока, напряжения.
Калибратор Метран-501-ПКД-Р
163
ПОГРЕШНОСТЬ КАЛИБРАТОРА
Таблица 3
Код предела допускаемой
Предел допускаемой основной
Параметр
Диапазон
основной погрешности
погрешности, не более
В режиме измерения
0-0,16...0-60 МПа
±0,04%ВПИ
Избыточное давление
0-25 кПа
±0,05%ВПИ
0-2,5; 0-6 кПа
±0,06%ВПИ
Разрежение
-25-0 кПа...-100-0 кПа
±0,05%ВПИ
1
Ток
0-20 мА
±(0,02%ИВ+0,0005 мА)
Напряжение
0-1 В
±(0,02%ИВ+0,0001 В)
В режиме воспроизведения
Ток
0-20 мА
±(0,03%ИВ+0,001 мА)
Напряжение
0-1 В
±(0,03%ИВ+0,0002 В)
В режиме измерения
0-0,16...0-60 МПа
±0,05%ВПИ
Избыточное давление
0-25 кПа
±0,06%ВПИ
0-2,5; 0-6 кПа
±0,1%ВПИ
Разрежение
-25-0 кПа...-100-0 кПа
±0,06%ВПИ
2
Ток
0-20 мА
±(0,02%ИВ+0,001 мА)
Напряжение
0-1 В
±(0,02%ИВ+0,0002 В)
В режиме воспроизведения
Ток
0-20 мА
±(0,04%ИВ+0,001 мА)
Напряжение
0-1 В
±(0,04%ИВ+0,0002 В)
ВПИ - верхний предел измерений поддиапазона модуля давления;
ИВ - текущее значение измеряемой (воспроизводимой) величины.
Основная погрешность иземерений давления включает нелинейность, вариацию и повторяемость.
ПОВЕРКА
КОМПЛЕКТ ПОСТАВКИ
Периодичность поверки - 1 раз в год.
В комплект поставки калибратора входят:
Госповерка в качестве эталона в соответствии с
- электронный блок
1 шт.
МИ 1560.000.00 "Калибратор давления портативный
- модуль давления
по заказу
Метран-501-ПКД-Р"
- источник создания давления
по заказу
- аккумулятор
1 шт.
- электрический кабель для
УСЛОВИЯ ЭКСПЛУАТАЦИИ
подключения калибруемого прибора 1 шт.
- сетевой блок питания Метран-516
1 шт.*
Температура окружающего воздуха от 0 до 50°С.
- паспорт 1560.000.00ПС
1 экз.
Относительная влажность от 30 до 80% при 25°С.
- руководство по эксплуатации 1560.000.00РЭ 1 экз.
Атмосферное давление от 84 до 106,7 кПа.
- свидетельство о поверке
1 экз.
- методика поверки
1 экз.
- опции
по заказу
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
- сумка
1 шт.
Гарантийный срок эксплуатации 12 месяцев с даты
* Сетевой блок питания Метран-516 обеспечивает
ввода в эксплуатацию или 18 месяцев с даты изготовления, в
питание калибратора, питание поверяемых датчиков
зависимости от того, какой из данных периодов истекает раньше.
напряжением 24 В.
Гарантия на аккумулятор не распространяется.
ОПЦИИ
ТЕХНИЧЕСКИЙ СЕРВИС
1. Аппаратно-программный интерфейс ПК состоит из
Наша компания осуществляет следующие виды работ:
программного обеспечения "Поверка СИД" (компакт-диск)
1. Профилактические работы:
и адаптера USB для подключения к ПК. Для заказа
- проверка герметичности, работоспособности;
опции аппаратно-программного интерфейса для ранее
- устранение дефектов;
приобретенного калибратора следует выслать
- определение метрологических характеристик.
предприятию-изготовителю электронный блок калибратора.
2. Средний или сложный ремонт в короткие сроки.
2. Штуцеры переходные, быстросъемные соединения,
3. Поставка дополнительных модулей давления и
стойки, коллекторы для подключения поверяемых датчиков с
источников создания давления для ранее приобретенных
различными резьбами к источнику создания давления, стойки,
калибраторов.
коллекторы и др.
4. Калибровка (если погрешность больше допускаемой
Информацию по опциям 1, 2 см. в разделах "Калибратор
основной погрешности).
давления Метран-517", "Быстросъемное соединение БС-70",
5. Поверка.
"Средства коммутации и установки приборов, ЗИП".
164
Калибратор Метран-501-ПКД-Р
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ КАЛИБРАТОРА
Метран-501-ПКД-Р - 1 - К25Д/М1/М25 - П-0,25М/Н-2,5М/П-70 - USB
1
2
3
4
5
Штуцер переходной №5
1. Модель калибратора.
2. Код предела допускаемой основной погрешности (табл.3).
3. Коды требуемых модулей давления (по выбору из табл.1).
4. Коды требуемых источников создания давления (табл.4).
5. Опция "Аппаратно-программный интерфейс ПК USB с программным обеспечением "Поверка СИД" (если не требуется, не указывать).
Примечания:
1. Опции "Штуцеры переходные" и др.указываются при заказе в отдельных строках (см.разделы каталога "Средства коммутации и
установки приборов, ЗИП", "Быстросъемное соединение БС-70", если не требуется не указывать.
2. Возможен дополнительный заказ модулей и источников давления.
в случае поставки модуля для калибратора
отправка комплекта калибратора по адресу сервисного центра
Метран-501-ПКД-Р по отдельному заказу
ПГ "Метран", г. Челябинск (Внимание: за данную работу может
взыматься дополнительная плата, согласно прейскуранта об
оказании сервисных услуг).
Модуль давления - К2,5 - (к Метран-501-ПКД-Р-1 №165)
3. Поставка модулей давления к калибраторам Метран-501-
ПКД-Р с серийным номером менее 560 невозможна. Для замены
1
2
3
4
внешних модулей давления, вышедших из строя из комплектов
таких калибраторов, нужно использовать эквивалентные
1. Наименование.
модули Метран-518 в комплекте с аппаратно-программным
2. Код модуля давления (табл.1).
обеспечением для Метран-518.
3. Модель и серийный номер калибратора Метран-501-ПКД-Р,
с которым предполагается работа модуля.
в случае поставки опции "Аппаратно-программный
4. Код погрешности калибратора Метран-501-ПКД-Р.
интерфейс" для калибратора
Метран-501-ПКД-Р по отдельному заказу
Примечания:
1. Возможен заказ электронного блока Метран-501-ПКД-Р
Аппаратно-программный интерфейс
как самостоятельного изделия (без модулей и источников
для Метран-501-ПКД-Р N123
создания давления) для использования в качестве цифрового
миллиамперметра/вольтметра и прецизионного генератора
тока/напряжения при поверке, регулировке различных
При заказе опции "Аппаратно-программный
вторичных приборов и преобразователей.
интерфейс" по отдельному заказу следует указать заводской
2. Модули давления, поставка которых проводится по
номер прибора. Если заводской номер более 2300, то прибор
отдельному заказу к уже имеющемуся калибратору, при
остается у пользователя, менее 2300 - по согласованию с
выпуске из производства проходят заводскую калибровку (без
изготовителем.
оформления свидетельства первичной поверки). По запросу
возможны дополнительные услуги по поверке нового модуля
давления в комплекте с уже эксплуатируемым комплектом
калибратора давления Метран-501-ПКД-Р (включая старые
модули давления). Для проведения такой поверки потребуется
РЕКОМЕНДАЦИИ ПО ВЫБОРУ ИСТОЧНИКОВ ДАВЛЕНИЯ
Таблица 4
Модель
Код модуля давления
источника
К2,5Д
К6Д
К25Д
М0,16Д
М1
М2,5
М10
М25
М60
В25
В63
В100
П-0,04
z
z
z
z
П-0,25М
z
z
z
z
z
z
z
Н-2,5М
z
z
z
z
z
Н-2,5УМ
z
z
z
z
z
z
z
z
z
П-70
z
z
z
z
z
Информацию на источники давления см. в соответствующем разделе данного каталога.
Вниманию заказчиков! Поверяемые приборы и эталонные модули давления с диапазоном измерений до 25 кПа
чувствительны к давлению перегрузки и их метрологические характеристики после воздействия давления Рвх > Рдоп.(см. табл.1) могут
ухудшиться. При использовании источников создания давления, например, ручного насоса Н-2,5М и т.п., возможно одним резким
нажатием рычагов насоса превысить предельно-допускамое значение. Помпы П-0,04, П-0,25М (П-0,25МП) это исключают.
Калибратор Метран-501-ПКД-Р
165
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Модуль давления
Электронный блок

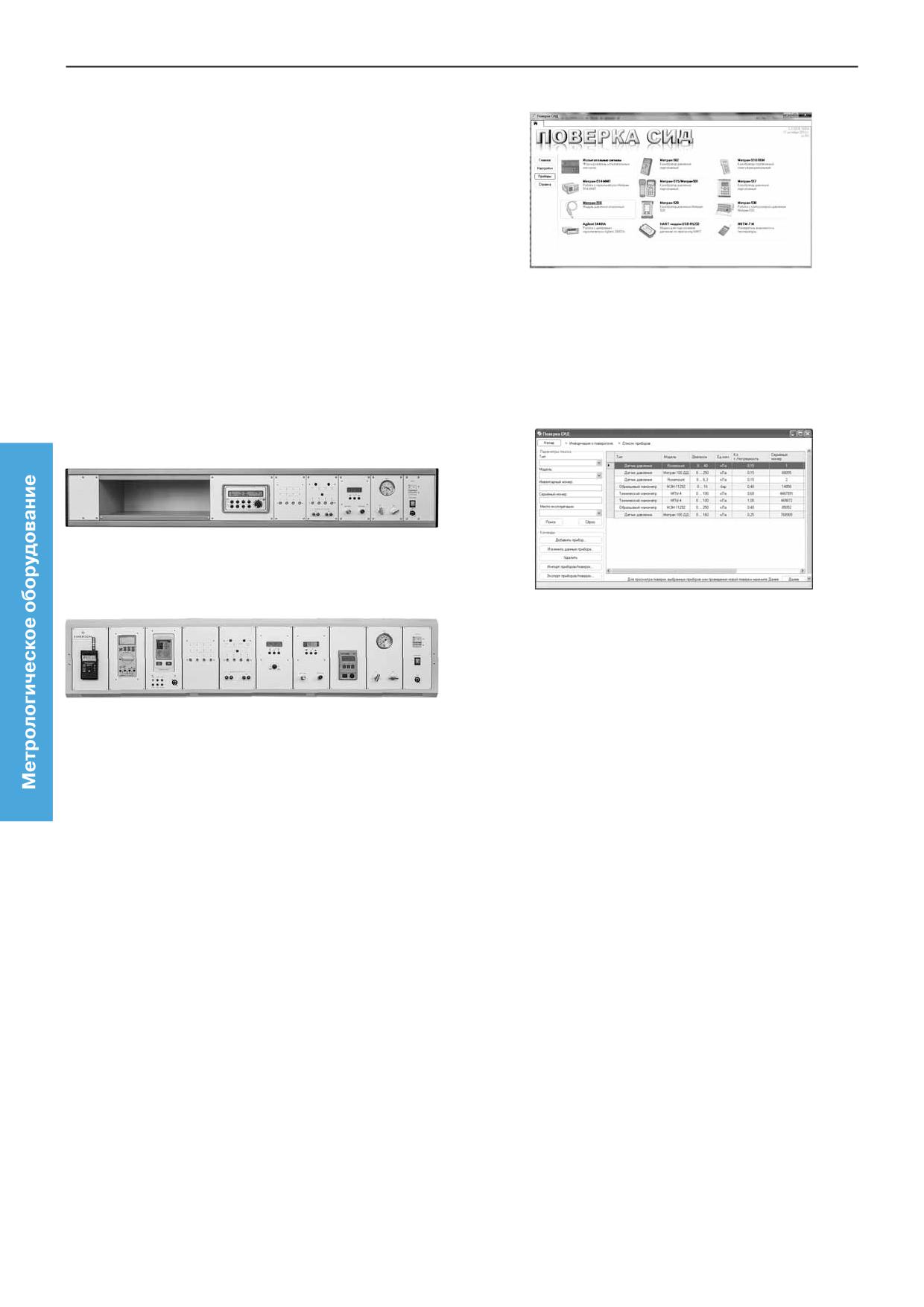

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ "ПОВЕРКА СИД"
Программное обеспечение "Поверка СИД" универсальное. Оно работает с калибраторами давления серии Метран,
контроллерами давления, мультиметрами. Описание см. в разделе Программное обеспечение "Поверка СИД".
166
Калибратор Метран-500 Воздух
Пневматические калибраторы давления
серии Метран-500 Воздух
Метран-504-Воздух
Метран-505-Воздух
z Рабочая среда - воздух
Калибраторы давления пневматические
z Диапазоны воспроизведения
серии Метран-500 Воздух предназначены для точного
воспроизведения избыточного давления.
- избыточного давления
Применяются в качестве эталонов давления при
0,02…1000 кПа;
поверке, калибровке, регулировке и градуировке:
- избыточного давления относительно
- высокоточных датчиков давления, разности давлений
опорного 300 Па (разности давлений)
(Rosemount, Метран и др.);
0,005…40 кПа
- эталонов давления (микроманометров, образцовых
z Класс точности калибраторов
манометров, калибраторов давления);
0,01; 0,015; 0,02; 0,05
- вычислителей расхода и измерительных комплексов,
z Срок службы - не менее 8 лет
имеющих в своем составе датчики перепада давления.
z
Внесены в Госреестр средств измерений
Основные преимущества:
- возможность воспроизведения малых избыточных
(номера Госреестра, сертификатов, коды
давлений;
ОКП и ТУ - см.табл.3)
- высокая точность воспроизведения давления во всем
Внимание! Калибраторы давления серии
диапазоне;
Метран-500 Воздух могут применяться
- автоматическое воспроизведение давления после
взамен грузопоршневых манометров!
наложения груза;
- расширение возможностей при использовании
калибраторов Метран-517 - расчет калибратором
Действует заключение о соответствии
поправок к задаваемому давлению на изменение
постановлению правительства РФ №719
условий окружающей среды пр поверке (см.раздел
"Калибратор давления Метран-517 (-Ех)").
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
Калибратор Метран-500 Воздух
167
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Грузы основного комплекта с поршнем и навеской
обеспечивают воспроизведение давления в диапазоне:
- от 400 Па до 1 кПа - грузы с номиналами от 5 до 500 Па с
поршнем М и навеской 400М;
- от 1 кПа до 25 кПа (Метран-505 Воздух до 25 кПа) - грузы с
номиналами от 5 Па до 5 кПа с поршнем Б и навеской 1000Б;
- от 1кПа до 40 кПа (Метран-505 Воздух до 40 кПа) - грузы с
номиналами от 5 Па до 10 кПа с поршнем Б и навеской 1000Б.
Рис.1. Устройство и принцип действия.
Устройство
Калибратор давления пневматический состоит из
следующих основных узлов:
- преобразователь силы в давление (междроссельная камера,
образованная поршнем 1, изготовленным в виде шарика или
Рис.2. Поршни и навески калибратора
усеченного конуса, соплом 2 и корпусом сопла 3);
Метран-505 Воздух.
- грузоприемное устройство (навеска) 7 с грузами 8, которое
устанавливается на поршень 1;
Калибраторы давления Метран-504 Воздух
- пневматические емкости 4, 5 (обеспечивают динамическую
В калибраторах давления Метран-504 Воздух
стабильность выходного давления калибратора);
основным элементом для воспроизведения давления
- двухкаскадный регулятор расхода 6 (автоматически
является поршень, который представляет собой ситалловый
регулирует расход и давление воздуха и обеспечивает высокую
шарик.
повторяемость значений выходного давления);
На поршень надевается малая или большая
- узел регулирования давления питания 9 (состоит из редуктора
навеска. Малая навеска совместно с поршнем обеспечивает
и манометра, обеспечивает установку и контроль давления
воспроизведение давления 0,6 кПа (Метран-504 Воздух-III).
воздуха питания калибратора) .
Большая навеска совместно с поршнем и подгоночным кольцом
Принцип действия
обеспечивает воспроизведение давления 3 кПа (Метран-504
Принцип действия калибратора основан на
Воздух-I и Метран-504 Воздух-III) и 40 кПа (Метран-504
динамическом взаимодействии сферического или конического
Воздух-II) (рис.3).
поршня и потока воздуха, вытекающего из сопла, в котором
Грузы основного комплекта с поршнем и навеской
поршень самоцентрируется и самоуравновешивается.
обеспечивают воспроизведение давления в диапазоне:
Воздух питания под давлением проходит через узел
- от 0,6 до 3 кПа (Метран-504 Воздух-III) - грузы с номиналами
регулирования давления питания 9, двухкаскадный регулятор
от 0,1 до 2 кПа с поршнем и малой навеской;
расхода 6, пневмоемкость 5 и поступает в междроссельную
- от 3 до 63 кПа (Метран-504 Воздух-III) - грузы с номиналами
от 0,1 до 20 кПа с поршнем, большой навеской и подгоночным
камеру преобразователя силы в давление.
кольцом;
В междроссельной камере сила М·g, создаваемая
- от 3 до 400 кПа (Метран-504 Воздух-I)- грузы с номиналами от
весом поршня 1, навески 7 и грузов 8 преобразуется в
0,25 до 100 кПа с поршнем, навеской и подгоночным кольцом;
пневматическое выходное давление P:
- от 40 до 1000 кПа (Метран-504 Воздух-II) - грузы с номиналами
Р = М·g/Fэф,
от 0,25 до 200 кПа с поршнем, навеской и подгоночным кольцом.
где
М - масса поршня с навеской и грузами;
В Метран-504 Воздух-I и Метран-504 Воздух-III
g - ускорение свободного падения;
используется шарик диаметром 18 мм, в Метран-504
Fэф - эффективная площадь поршневой системы.
Воздух-II - шарик диаметром 11 мм, благодаря чему значительно
Давление P через пневмоемкость 4 поступает на выход
уменьшена масса грузов калибратора Метран-504 Воздух-II.
калибратора.
Для обеспечения высокой точности воспроизведения
давления заказчик должен указывать значение ускорения
свободного падения с точностью до пятого знака после
запятой. Масса поршней, навесок и грузов подогнана с учетом
нелинейности характеристики эффективной площади и
значения ускорения свободного падения.
СИСТЕМА ВОСПРОИЗВЕДЕНИЯ ДАВЛЕНИЯ
Калибратор давления Метран-505 Воздух
В калибраторе давления Метран-505 Воздух
основными элементами для воспроизведения давления
являются поршни, которые представляют собой конические
тела вращения (рис.2).
Поршни без штока основного комплекта обеспечивают
воспроизведение давления 20; 31,5; 40; 45; 50; 60; 63; 80; 100;
125; 160; 200; 250 Па (грузы на них не накладываются). Поршни
со штоком (без грузов) обеспечивают воспроизведение
давления 300; 315; 360 Па; на шток поршней надеваются грузы
малой массы с номиналами 5; 10; 20; 20; 50 Па.
На поршни со штоком М и Б надеваются навески
Рис.3. Поршни и навески калибратора
400М и 1000Б, которые совместно с поршнями обеспечивают
Метран-504 Воздух.
воспроизведение давления 400 Па и 1 кПа соответственно
(рис. 2).
168
Калибратор Метран-500 Воздух
ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИМЕНЕНИЯ
КАЛИБРАТОР ДАВЛЕНИЯ МЕТРАН505 ВОЗДУХ
В конструкции калибратора Метран-505 Воздух
сигнала, соответствующее нижнему пределу изменения
имеется пневмораспределитель, обеспечивающий: удобство
выходного сигнала, т.е. 0 или 4 мА, в зависимости от диапазона
проведения поверки и более высокую производительность
выходного сигнала поверяемого датчика. После этого на
труда за счет смены положения ручки пневмораспределителя
поршень со штоком основного блока одеваются грузы с
”+”, ”-”, ”0”, ”выкл”.
маркировкой номинального значения давления (в дальнейшем -
Калибратор Метран-505 Воздух имеет два исполнения:
номинал) 5, 10, 20, 20 и 50 Па, создающие необходимую разность
Модификация I (Метран-505 Воздух-I).
давлений на выходе калибратора (Р1-Р2) до 100 Па. Такая схема
Обеспечивает воспроизведение избыточного
обеспечивает дискретность задания давления 5 Па и позволяет
давления в диапазоне от 0,005 до 25 кПа (Метран-505 Воздух-I
уменьшить влияние флуктуаций атмосферного давления при
до 25 кПа) и до 40 кПа (Метран-505 Воздух-I до 40 кПа).
поверке низкопредельных датчиков. При создании разности
Калибратор, состоит из 2-х блоков воспроизведения
давлений больше 100 Па используются малая и большая
давления - основного и опорного. Основной блок обеспечивает
навески (см. описание системы воспроизведения давления).
воспроизведение давления Р1 во всем диапазоне
При поверке датчиков с диапазоном выше 4 кПа рекомендуется
воспроизведения давления. Блок опорного давления (БОД),
выключить БОД. При этом работа калибратора Метран-505
воспроизводит только одно значение давления Р2=300 Па.
Воздух-I аналогична работе калибратор Метран-505 Воздух в
Совместно оба блока воспроизводят разность давлений
исполнении II (рис.6).
DР=Р1-Р2=Р1-300 (Па). Такая схема рекомендуется при поверке
При поверке низкопредельных датчиков избыточного
низкопредельных датчиков разности давлений (рис.5).
давления, давления-разрежения, разрежения, конструкция
В БОД с помощью поршня создается давление 300
которых позволяет подавать давление в обе камеры, также
Па; на сопло основного блока также устанавливается поршень
рекомендуется использовать калибратор Метран-505 Воздух c
со штоком 300 Па, т.е. разность давлений DР=0. Корректором
БОД (Метран-505 Воздух-I), это отражено в методике поверки
«нуля» поверяемого датчика выставляется значение выходного
датчиков.
Рис.5. Схема подключения калибратора Метран-505 Воздух-I
при поверке датчиков разности давлений с использованием БОД.
Модификация II (Метран-505 Воздух-II) - калибратор давления без блока опорного давления. Калибратор Метран-505
Воздух-II обеспечивает воспроизведение избыточного давления в диапазоне от 0,02 до 25 кПа (Метран-505 Воздух-II до 25 кПа) и до
40 кПа (Метран-505 Воздух-II до 40 кПа).
Рис.6. Схема подключения калибраторов Метран-505 Воздух-II, Метран-505 Воздух-I
(с выключенным БОД) при поверке датчиков давления, разности давлений.
Калибратор Метран-500 Воздух
169
КАЛИБРАТОРЫ ДАВЛЕНИЯ МЕТРАН504 ВОЗДУХ
Калибратор Метран-504 Воздух-I обеспечивает воспроизведение избыточного давления в диапазоне от 3 до 400 кПа,
калибратор Метран-504 Воздух-II - в диапазоне от 40 до 1000 кПа, калибратор Метран-504 Воздух-III - в диапазоне от 0,6 до 63 кПа.
Рис.7. Схема подключения калибратора Метран-504 Воздух
при поверке датчиков давления, разности давлений.
ПОВЕРКА ДАТЧИКОВ РАЗРЕЖЕНИЯ, ДАВЛЕНИЯРАЗРЕЖЕНИЯ СЕРИИ МЕТРАН
С ПОМОЩЬЮ КАЛИБРАТОРОВ МЕТРАН505 ВОЗДУХ, МЕТРАН504 ВОЗДУХ
Согласно методикам поверки датчиков давления серии Метран МИ4212-012-2001 "Датчики давления Метран-100" и
МИ 4212-01-2006 "Датчики давления Метран-150" при поверке датчиков разрежения и давления-разрежения значение измеряемой
величины допускается устанавливать, подавая с противоположной стороны чувствительного элемента датчика соответствующее
значение избыточного давления, если это предусмотрено конструкцией датчика (рис.9). Конструкция всех датчиков давления и
давления-разрежения серии Метран, за исключением моделей 2210, 2220, 2310, 2320, 2350, 2351 Метран-22 и моделей 1350, 1351,
4950 Метран-100, моделей TG Метран-150, позволяет осуществлять поверку этих датчиков вышеуказанным способом.
Рис.9. Схема подключения калибраторов Метран-504 Воздух, Метран-505 Воздух
при поверке датчиков разрежения, давления-разрежения (конструкции Метран).
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
4. По диапазону воспроизведения низкого давления
калибраторов давления пневматических серии
(от 5 Па) калибратор пневматический Метран-505 Воздух не
Метран-500 Воздух от грузопоршневых манометров
имеет аналогов.
5. Ускорена поверка датчиков за счет введения
1. Калибраторы давления пневматические серии
дополнительных элементов пневматической коммутации,
Метран-500 Воздух, также как и грузопрошневые манометры
благодаря чему появилась возможность контролировать
(ГПМ), используют принцип преобразования силы тяжести
F=m·g в давление Р, но общее устройство калибраторов
"max" и "0" поверяемого датчика давления, не снимая грузы с
калибратора.
значительно сложнее, чем у ГПМ.
Эффективная площадь калибратора пневматического
РЕКОМЕНДАЦИИ ПО ЗАМЕНЕ
серии Метран-500 Воздух принципиально нелинейная. Из
этого следует, что к калибраторам нельзя применять методики
Калибраторы давления серии Метран-500 Воздух
поверки ГПМ. Для калибраторов серии Метран-500 Воздух
могут заменить задатчики давления серии Воздух и наиболее
разработаны свои методики поверки.
распространенные в России и СНГ грузопоршневые манометры
2. После наложения грузов выходное давление
следующим образом:
устанавливается автоматически без дополнительных действий
- калибратор Метран-505 Воздух заменяет задатчик Воздух-1600,
пользователя, в ГПМ необходимо использовать штурвал для
Воздух-4000;
уравновешивания грузов.
- калибратор Метран-504 Воздух-I заменяет задатчики
Воздух-1,6, Воздух-2,5, грузопоршневой манометр МП-2,5 и
3. Одинаковая относительная погрешность у эталонов
серии Метран-500 Воздух нормируется в значительно более
другие в диапазоне от 3 до 400 кПа;
- калибратор Метран-504 Воздух-II заменяет задатчик
широком диапазоне воспроизведения давления. Например, у
Воздух-6,3, грузопоршневой манометр МП-6 и другие в
модели Метран-504 Воздух-I погрешность ±0,015% (±0,01%)
диапазоне от 40 до 1000 кПа.
нормируется от 3 кПа до 400 кПа, т.е. во всем диапазоне
воспроизведения давления.
170
Калибратор Метран-500 Воздух
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДИАПАЗОНЫ И ДИСКРЕТНОСТЬ ВОСПРОИЗВЕДЕНИЯ ДАВЛЕНИЯ
Таблица 1
Модель c учетом
Диапазон воспроизведения
Дискретность воспроизведения давления, Па
модификации
давления, кПа
Метран-505 Воздух-I
0,005…25 (с БОД);
5 (с БОД);
0,02…25 (при откл. БОД);
0,005…40 (с БОД);
от 5 до 50 (в диапазоне до 300 Па) (при откл. БОД);
0,02…40 (при откл. БОД)
5 (в диапазоне выше 300 Па) (при откл. БОД)
Метран-505 Воздух-II
0,02…25
от 5 до 50 (в диапазоне до 300 Па)
0,02…40
5 (в диапазоне выше 300 Па)
Метран-504 Воздух-I
3…400
250
Метран-504 Воздух-II
40…1000
Метран-504 Воздух-III
0,6...63
100
БОД - блок опорного давления.
Калибраторы обеспечивают дискретность воспроизведения давления при поверке, калибровке датчиков давления и других
приборов давления согласно их методикам поверки.
При передаче выходного давления по пневматической линии связи с внутренним диаметром 4 мм, длиной до 1,5 м и объеме
глухой камеры в конце линии не более 0,1 л время установления выходного давления не более 30 с (для Метран-504 Воздух) и не более
20 с (для Метран-505 Воздух).
ПРЕДЕЛЫ ДОПУСКАЕМОЙ ПОГРЕШНОСТИ
Таблица 2
Модель c учетом модификации
Диапазон воспроизведения
Пределы допускаемой погрешности
давления, кПа
Класс точности
Класс точности
Класс точности
0,01
0,015
0,02
0,005…0,4
-
±0,10 Па
±0,12 Па
Метран-505 Воздух-I
0,4…2
-
±0,025%Рн
±0,03%Рн
2…25 2...40
-
±0,015%Рн
±0,02%Рн
0,02…0,4
-
±0,10 Па
±0,12 Па
Метран-505 Воздух-II
0,4…2
-
±0,025%Рн
±0,03%Рн
2…25 2...40
-
±0,015%Рн
±0,02%Рн
Метран-504 Воздух-I
3…400
±0,01%Рн
±0,015%Рн
0,02%Рн
Метран-504 Воздух-II
40…1000
0,6…3
±0,3 Па
±0,45 Па
±0,6 Па
Метран-504 Водух-III
3…63
±0,01%Рн
±0,015%Рн
±0,02%Рн
Рн - номинальное значение воспроизводимого калибраторами давления.
ПИТАНИЕ КАЛИБРАТОРОВ И ОБЩИЕ ДАННЫЕ
Таблица 3
Модель c учетом модификации
Метран-505 Воздух
Метран-504 Воздух
-I
-II
-I
-II
-III
до 25 кПа
до 40 кПа
до 25 кПа
до 40 кПа
Давление воздуха питания, кПа
300-400
700-800
1500±50
300-400
Расход воздуха питания*, не
6
8
20
3
более, л/мин
Масса прибора, не более, кг
13,5
11
8,5
7,5
9,5
Масса укладки грузов,
4,5
5,3
4,5
5,3
12,8
13,5
5
не более, кг
Обозначение ТУ
ТУ 4381-059-51453097-2009
ТУ 4381-058-51453097-2009
Код ОКП
43 8100
Номер Госреестра
42701-09
31057-09
Номер сертификата
37904
38253
* Питание калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОСТ 17433 от внешнего источника. Для
обеспечения требуемого класса загрязненности воздуха питания в комплекте с калибратором серии Метран-500 Воздух рекомендуется
использовать блок подготовки воздуха (подробнее см. раздел опции и дополнительное оборудование).
Калибратор Метран-500 Воздух
171
УСЛОВИЯ ЭКСПЛУАТАЦИИ
2. Система питания пневматическая* (питание, очистка воздуха
Рабочий диапазон температур окружающего воздуха от
и регулирование давления питания калибраторов серии
15 до 35°С, относительная влажность от 30 до 80%, атмосферное
Метран-500 Воздух).
давление от 84 до 106,7 кПа, отсутствие тряски, вибрации и
3. Дополнительный комплект грузов и поршней в единицах
ударов.
измерения давления отличных от единиц измерений комплекта
грузов, входящего в комплект поставки (кгс/м2, бар, мм вод.
ПОВЕРКА
ст. и др.).
Периодичность - 1 раз в год.
4. Нестандартный комплект грузов**.
Госповерка в качестве эталона в соответствии с
5. Дополнительные штуцеры переходные, быстросъемные
МИ 1558.000.00 "Калибраторы давления пневматические
соединения, стойки, коллекторы, приспособления для
Метран-505-Воздух" и МП 31057-09 "ГСИ. Калибраторы
подключения датчиков с различными резьбами к пневмошлангу
давления пневматические Метран-504-Воздух"
калибраторов серии Метран-500 Воздух.
6. Стол метрологический мраморный.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7. Дополнительные приборы для измерения выходных сигналов
поверяемых датчиков (калибратор давления Метран-517,
Гарантийный срок эксплуатации 18 месяцев с даты
ввода в эксплуатацию или 24 месяца с даты изготовления, в
прецизионный мультиметр Метран-514-ММП).
зависимости от того, какой из данных периодов истекает раньше.
Примечание: данные по дополнительному
оборудованию п. 1, 2, 5, 6, 7 см. в соответствующих разделах
данного каталога.
ТЕХНИЧЕСКИЙ СЕРВИС
* Рекомендации по выбору блоков подготовки
Наша компания осуществляет следующие виды работ:
воздуха и систем питания для калибраторов серии
1. Профилактические работы:
Метран-500 Воздух.
- чистка;
1. Блоки подготовки воздуха:
- проверка герметичности и работоспособности;
Б/1 - для калибраторов Метран-505 Воздух,
- определение метрологических характеристик.
2. Средний или сложный ремонт.
Метран-504 Воздух-I и Метран-504 Воздух-III;
3. Перенастройка:
Б/2 - для калибратора Метран-504 Воздух-II.
- изменение единиц измерения давления;
2. Системы питания пневматические:
- изготовление комплекта грузов с другими единицами
СП/2 - для калибраторов Метран-505 Воздух,
измерения;
Метран-504 Воздух-III;
- изменение массы грузов под новое значение ускорения
СП/6В - для всех исполнений калибраторов
свободного падения для конкретной местности.
Метран-504 Воздух и Метран-505 Воздух.
4. Поверка.
** Описание:
Для поверки датчиков давления, установленных в узлах
КОМПЛЕКТ ПОСТАВКИ
учета энергоресурсов, могут быть изготовлены нестандартные
В комплект поставки входят:
комплекты грузов и поршней, обеспечивающие поверку
- калибратор
1 шт.
датчиков по методикам поверки узла учета. Например,
- укладка грузов
1 шт.
для датчиков давления c верхним пределом измерений
- приспособление для проверки герметичности
1 шт.
62,2 кПа и подключенных к вычислителям расхода или
- пневмошланг для присоединения поверяемого датчика
измерительному комплексу узла учета, изготавливается
к калибратору с присоединительной гайкой М10х1
1 шт.*
комплект грузов и поршней, обеспечивающий поверку этих
- комплект штуцеров переходных М10х1/М10х1*;
датчиков в точках 9, 25, 64, 81, 100% диапазона.
М10х1/М20х1,5; М10х1/К1/2; М10х1/К1/4
Кроме того, для приборостроительных предприятий,
для подключения поверяемых датчиков
1 шт.
выпускающих датчики давления и другие средства измерений
- паспорт, руководство по эксплуатации
1 экз.
давления и средства измерений расхода, имеющие в своем
- методика поверки
1 экз.
составе датчики перепада давления, и предприятий с большим
- свидетельство о поверке
1 экз.
парком средств измерений давления и расхода рекомендуется
- таблица масс грузов
1 экз.
заказывать нестандартный комплект поршней и грузов. Этот
* 2 шт. - для калибраторов Метран-505 Воздух.
комплект обеспечивает поверку средств измерений давления
и расхода в точках поверки, в соответствии с их методиками
ОПЦИИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
поверки, с минимальной комбинацией сменных грузов, что
По отдельному заказу возможна поставка следующего
обеспечивает более высокую производительность труда. Такие
оборудования:
комплекты используются в АО "ПГ "Метран" при производстве
1. Блок подготовки воздуха* (очистка воздуха и регулирование
датчиков серии "Метран".
давления питания калибраторов серии Метран-500 Воздух).
172
Калибратор Метран-500 Воздух
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ КАЛИБРАТОРА ПРИ ЗАКАЗЕ
Калибратор давления пневматический Метран-505 Воздух-II - 0,02 - 25 - кПа - 9,8_______ м/с2
1
2
3
4
5
6
Дополнительный комплект грузов для Метран-505 Воздух-II - 0,02 - 25 - кгс/м2 - 9,8_______ м/с2
Система питания пневматическая СП/2
1. Наименование (калибратор давления пневматический Метран-504 Воздух или Метран-505 Воздух).
2. Модификация (только для калибраторов Метран-504 Воздух и Метран-505 Воздух).
3. Класс точности.
4. Верхний предел воспроизведения давления в кПа (только для калибраторов Метран-505 Воздух).
5. Единицы измерений давления комплекта грузов, входящего в комплект поставки
(кПа; кгс/см2; мм вод.ст. (при t=4°C); мм рт.ст. (при t=0°C)).
6. Значение местного ускорения свободного падения с учетом которого должны быть подогнаны массы поршней и грузов с точностью
до пятого знака после запятой (м/с2) (указывать обязательно). Если ускорение свободного падения не указано, то калибратор
поставляется для нормального ускорения свободного падения (9,80665 м/с2).
Примечание: дополнительное оборудование (если необходимо) указывается в заказе калибратора отдельной строкой.
Обозначение при заказе дополнительного оборудования:
- дополнительный комплект грузов - см. пример записи обозначения калибратора при заказе;
- нестандартный комплект грузов - для заказа нестандартного комплекта грузов следует отдельно указать диапазоны измерений
поверяемых средств измерений давления и точки поверки в процентах от верхнего предела измерений;
- блок подготовки воздуха, система питания пневматическая, калибратор давления Метран-517, мультиметр Метран-514-ММП,
метрологический стол мраморный, быстросъемные соединения, средства коммуникации и установки приборов (штуцеры переходные,
стойки, коллекторы, и др.) см. в соответствующих разделах данного каталога.

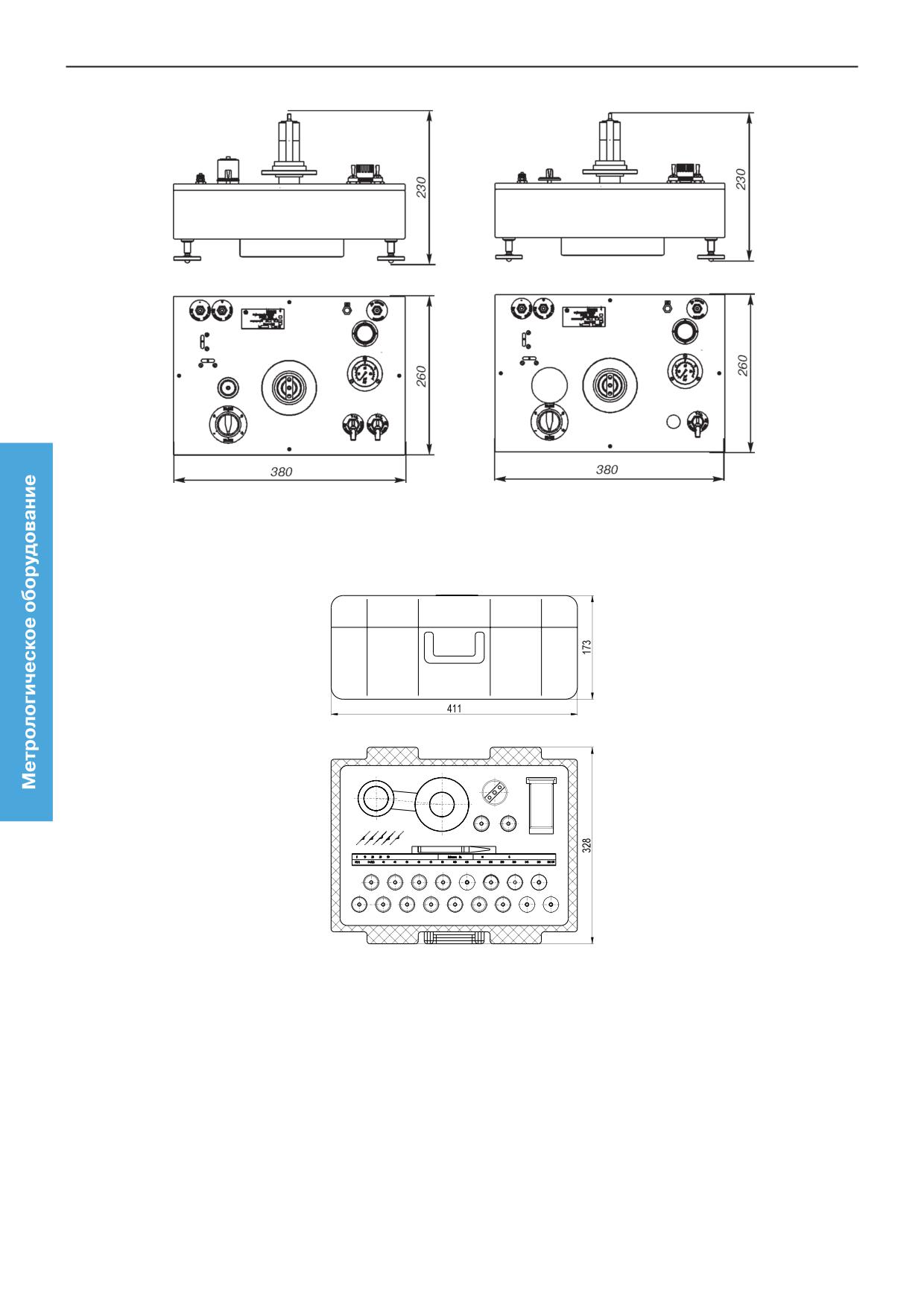

ГАБАРИТНЫЕ РАЗМЕРЫ КАЛИБРАТОРОВ
Укладка (комплект грузов).

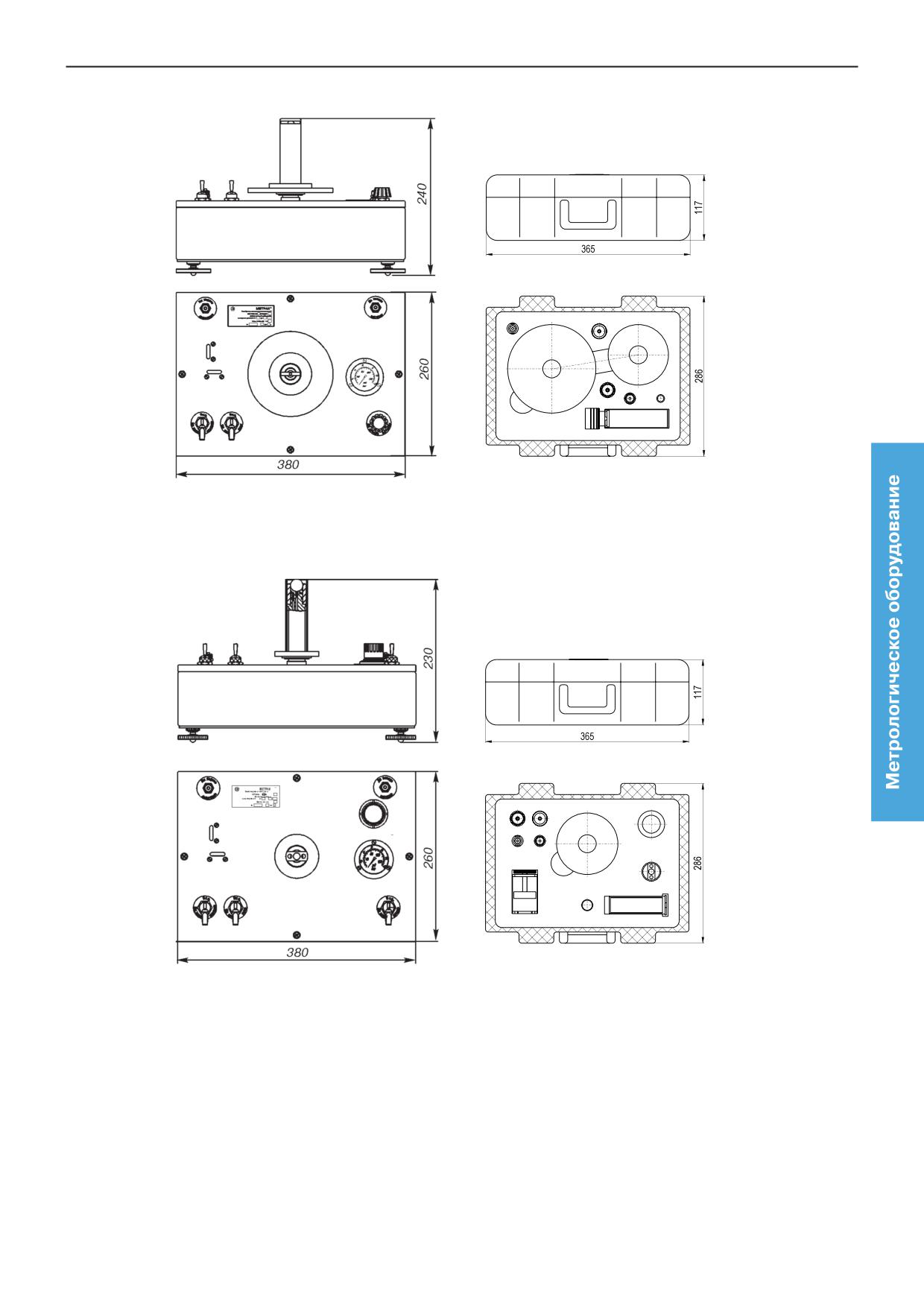

Рис.11. Калибратор давления пневматический Метран-504 Воздух-I.
Калибратор Метран-500 Воздух
173
Укладка (комплект грузов).
Рис.12. Калибратор давления пневматический Метран-504 Воздух-II.
Укладка (комплект грузов).
Рис.13. Калибратор давления пневматический Метран-504 Воздух-III с укладкой.
174
Калибратор Метран-500 Воздух
Рис.14. Калибратор давления пневматический
Рис.15. Калибратор давления пневматический
Метран-505 Воздух-I.
Метран-505 Воздух-II.
Рис.16. Укладка (комплект грузов)
для Метран-505 Воздух-I, Метран-505 Воздух-II.
Грузопоршневые манометры
175
Грузопоршневые манометры
z Пневматические манометры избыточного
Грузопоршневые манометры предназначены
давления, пределы измерений
для точного воспроизведения давления (избыточного,
абсолютного и дифференциального) для точной
- вакуума от -100 кПа до -3 кПа
передачи единицы давления.
- давления от 0,7 кПа до 16 МПа
Применяются в качестве эталона при поверке,
z Гидравлические манометры избыточного
калибровке и градуировке:
давления с пределами измерений от 40 кПа
- высокоточных преобразователей давления с
до 250 МПа
пределами допускаемой основной погрешности от
z Пневматические манометры абсолютного
±0,025% и грубее;
давления:
- образцовых манометров; калибраторов давления;
- пределы измерений от 0,7 кПа до 10 МПа
грузопоршневых манометров, барометров и прочих
- остаточное давление в вакуум-камере с
эталонов давления.
Расширение возможностей использования
ИПС не более 10 Па
манометров, за счет применения нескольких поршневых
z Манометры дифференциального давления Δ:
систем (ИПС) с одним задающим устройством.
1-100 кПа; статическое давление до 10 МПа
Возможно применение совместно с
z Рабочая среда: масло, вода, воздух и др.
пневматическими калибраторами давления серии
z Класс точности: от 0,003 и 0,005*
Метран-500-Воздух.
z Интервал между поверками - 2 года
* - подробнее см. раздел технические характеристики
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
176
Грузопоршневые манометры
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Манометр грузопоршневой дополнительно может
Работа манометра грузопоршневого (ГПМ) основана
быть оснащен устройством с электроприводом для вращения
на принципе неуплотненного поршня и заключается в
поршня ИПС (для моделей МПА привод ИПС входит в комплект
уравновешивании измеряемого давления, действующего
устройства).
на нижний торец поршня, суммарным весом поршня,
Стандартный комплект грузов служит для работы
грузоприемного устройства и установленных на него грузов.
во рабочем диапазоне ГПМ с установленной дискретностью
Грузопоршневой манометр состоит из трех основных
задания давления. Комплект грузов служит для передачи
функциональных частей: устройства создания давления (УСД),
выбранной при заказе единицы измерения давления: Па (МПа,
измерительной поршневой системы (ИПС) и набора грузов.
кПа); кгс/ см2; бар, и пр.
УСД выпускаются в нескольких конструктивных
Манометры моделей МПА дополнительно оснащены
вариантах:
вакуумной камерой, в объеме которой при помощи насосов
- низкого / высокого давления
создается разрежение с остаточным давлением до 10 Па.
- пневматические/ гидравлические.
Для поверки грузопоршневых манометров эталонный
С одним устройством создания давления допускается
ГПМ следует применять в комплекте с дополнительным
использовать дополнительные ИПС для расширения диапазона
электронным статоскопом, для контроля за положением
измерений.
поршней.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
Диапазоны, дискретность задания давления, пределы допускаемой основной погрешности пневматических ГПМ
Таблица 1
Рабочая
Диапазон измерений
Дискретность создания
Номинальная
Модель
Класс точности
среда
(Рmin…Pmax)
давления, кПа
площадь поршня, см2
Избыточного давления
МГП В
-100…-3 кПа
1
5
МГП В-2,5
-100…-3 кПа; 3…250 кПа
1
5
МГП В-4
-100…-3 кПа; 3…400 кПа
1
5
МГП В-10
-100…-3 кПа; 0,02…1 МПа
1 / 5
5
МГП В-25
-100…-3 кПа; 0,02…2,5 МПа
1 / 5
1
МГП В-50
-100…-3 кПа; 0,04…5 МПа
1 / 5
0,2
МГП-0,2
0,7…20 кПа
0,005
0,1
25
Воздух или
0,01
МГП-0,5
0,7…50 кПа
0,1
25
азот
0,02
МГП-1
3…100 кПа
0,05
1
5
МГП-2,5
3…250 кПа
1
5
МГП-4
3…400 кПа
1
5
МГП-10
0,02…1 МПа
5
1
МГП-25
0,02…2,5 МПа
5
1
МГП-100
0,04…10 МПа
25
0,2
МГП-160
0,04…16 МПа
25
0,2
Абсолютного давления
МПА-0,2
0,7…20 кПа
0,1
25
МПА-0,5
0,7…50 кПа
0,1
25
МПА-1
4…100 кПа
1
5
0,003
МПА-2,5
Воздух или
4…250 кПа
0,005
1
5
МПА-4
азот
4…400 кПа
0,008
1
5
0,01
МПА-10
0,03…1 МПа
5
1
МПА-25
0,03…2,5 МПа
5
1
МПА-100
0,06…10 МПа
25
0,2
Грузопоршневые манометры
177
Диапазоны, дискретность задания давления, пределы допускаемой основной погрешности гидравлических ГПМ
Таблица 2
Диапазон измерений
Дискретность создания
Номинальная
Модель
Рабочая среда
Класс точности
(Рmin…Pmax)
давления, кПа
площадь поршня, см2
Избыточного давления
МП-6
Трансформаторное
40 кПа…600 кПа
10
1
масло*
МП-60
0,02…6 МПа
10
0,5
МП-100
0,02…10 МПа
0,005
10
0,5
0,01
МП-160
0,02…16 МПа
10
0,5
0,02
МП-250
0,1…25 МПа
50
0,1
0,05
МП-400
Трансформаторное
0,1…40 МПа
50
0,1
масло (другие
МП-600
0,2…60 МПа
100
0,05
среды**)
МП-1000
0,2…100 МПа
100
0,05
МП-1600
2,5…160 МПа
0,01
250
0,02
0,02
МП-2500
2,5…250 МПа
250
0,02
0,05
УСД-2500
- (без ИПС, для создания давления при работе с модулями Метран-518-160М)
* Для моделей МП-6 класса точности 0,005 рекомендованная рабочая среда - смесь 50% керосина и 50% трансформаторного масла.
** По специальному заказу для ряда моделей возможно изготовление грузопоршневых манометров для работы с другими жидкостями
(например, для работы на дистиллированной воде или касторовом масле). Указывается в качестве дополнительной опции при заказе.
Диапазоны, пределы допускаемой основной погрешности дифференциального грузопоршневого манометра
Таблица 3
Предел допускаемой основной
Верхний предел
Диапазон
Номинальная
статического
погрешности измерения
Модель
Рабочая среда
измерений
площадь
давления
Разности
(ΔРmin … ΔPmax)
Класс точности
поршня, см2
Pmax, МПа
давлений, Па
0,005
5±0,00005ΔР
МП-Д-100
10
0,5
0,01
10±0,0001ΔР
Керосин
1 … 100 кПа
0,6 …1,6
0,005
5±0,00005ΔР
1
МП-Д-ХХ*
2,5 … 16
0,01
10±0,0001ΔР
0,5
* По специальному заказу возможно изготовление грузопоршневых манометров дифференциального давления с другими диапазоном
измерения статического давления (может составлять от 600 кПа до 16 МПа) с диапазонами измерения перепада давления 1…100 кПа.
При заказе требуемое значение статического давления указывается в качестве дополнительной опции.
** Погрешность нормируется в % от измеряемой величины в основном диапазоне измерений (0,1∙Pmax … Pmax), в дополнительном
диапазоне измерений (Рmin … 0,1∙Pmax) погрешность нормируется в % от 0,1∙Pmax.
Общие примечания к таблицам 1-3:
Рmin - нижний предел диапазона измерений
Pmax - верхний предел диапазона измерений
Указанный в таблицах класс точности используется для вычисления погрешности измерения давления в заданной точке.
В основном диапазоне измерений (0,1∙Pmax … Pmax) погрешность нормируется в % от измеряемой величины, в дополнительном
диапазоне измерений (Рmin … 0,1∙Pmax) погрешность нормируется в % от 0,1∙Pmax. Для дифференциальных ГПМ класс точности
указывает на погрешность измерения избыточного статического давления, значение погрешности измерения разности давлений
указаны с табл.3.
178
Грузопоршневые манометры
Габаритные размеры, масса ГПМ и диапазон рабочих температур
Таблица 4
Масса, не более кг
Габаритные размеры
Условия эксплуатации,
Модель
Грузы (стандартный
(Д/Ш/В)
Без грузов
°С
комплект)
Избыточного давления
МГП-В
5
МГП В-2,5
МГП В-4
500/ 400/ 260
14
МГП В-10
33,37
МГП В-25
МГП В-50
от +18 до +22 (для кл.т.
МГП-0,2
5,425
20
0,005 и 0,01)
МГП-0,5
12,925
от +10 до +30 (для кл.т.
МГП-1
5,35
0,02 и 0,05)
МГП-2,5
500/ 400/ 240
13,85
МГП-4
20,85
МГП-10
14
11,5
МГП-25
26,5
МГП-100
21,37
500/ 340/ 240
МГП-160
33,37
МП-6
6
МП-60
31,15
400/ 500/ 300
МП-100
51,15
(для моделей
МП-160
18
51,15
от +18 до +22 (для кл.т.
специального
МП-250
исполнения не более
26,25
0,005 и 0,01)
570/ 570/ 300)
МП-400
41,25
от +10 до +30 (для кл.т.
МП-600
31,25
0,02 и 0,05)
МП-1000
53,75
МП-1600
35
34,05
500/ 600/ 500
МП-2500
52,05
УСД-2500
35
-
от +18 до +28
Абсолютного давления
МПА-0,2
5,425
МПА-0,5
12,925
МПА-1
5,35
МПА-2,5
13,85
690/ 380/ 650
50
от +18 до +28
МПА-4
20,85
МПА-10
11,5
МПА-25
26,5
МПА-100
21,37
Дифференциальное давление
МП Д-100
102
500/ 820/ 400
45
от +18 до +22
МП Д-ХХ
Зависит от диапазона
Грузопоршневые манометры
179
Объем стакана для заполняющей жидкости:
КОМПЛЕКТ ПОСТАВКИ
- ГПМ моделей МП-6… МП-2500 и УСД-2500 - 170 мл;
1. Пневматическая или гидравлическая система
- ГПМ моделей МП-Д-100 и МП-Д-ХХ - 250 мл.
для создания давления
1 шт.
2. Измерительная поршневая система (ИПС)
По заказу
ОСОБЫЕ УСЛОВИЯ
3. Комплект грузов стандартной поставки
По заказу
Внимание! Высокое давление!
4. Комплект фитингов
К началу любых работ с грузопоршневыми
- для МГП (по 1 шт. М20х1,5; М12х1,5; G1/2; G1/4)
манометрами допускаются только пользователи, которые
- для МП-6…МП-600, включая МПД-100
ознакомились с руководством по эксплуатации и поняли
(по 2 шт. М20х1,5; М12х1,5; G1/2; G1/4)
принципы работы устройства. Так как ГПМ обеспечивают
- для МП-1000…МП-2500 (по 1 шт. М20х1,5;
создание высоких давлений, требуется соблюдение как
М16х1,5; G1/2)
нормативных так и локальных предписаний для исключения
5. Уплотнительные кольца
Набор
аварийных ситуаций из-за неправильных действий
6. Устройство с эталонной ИПС, со встроенной
пользователя.
вакуумной камерой (для моделей МПА)
1 шт.
Также особое внимание пользователь должен
7. Вакуумные насосы (для моделей МПА)
2 шт.
предъявлять для обеспечения защиты ИПС от повреждений,
8. Измерительная поршневая система (ИПС №2)
так как это основная, хрупкая часть прибора, требующая
только для модели МПД-100
1 шт.
бережного обращения квалифицированного персонала.
9. ПО для расчета компенсаций измеряемого
давления в зависимости от внешних факторов
1 шт.
ПОВЕРКА
10. Комплект ЗИП
1 шт.
11. Паспорт, Свидетельство о поверке
Комплект
Интервал между поверками - 2 года
Государственная
поверка
осуществляется
в
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
соответствии с Методикой поверки МП АП-01-2016.
1. Дополнительная ИПС для расширения диапазона
УСЛОВИЯ ЭКСПЛУАТАЦИИ
измерений
2. Дополнительные наборы грузов:
Рабочий диапазон температур см табл.4
- стандартные наборы грузов для других единиц
Относительная влажность воздуха: 40-80%
Атмосферное давление: 84…106,7 кПа
измерений;
- нестандартные наборы грузов ряда нагружения гири для
Тряска, вибрация и удары должны отсутствовать
уменьшения дискретности задания давления.
3. Фитинги и шланги для присоединения поверяемых и
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
калибруемых приборов со специальными резьбами.
Гарантийные обязательства - 12 месяцев со дня
4. Модификация прибора для работы с дистиллированной
отгрузки с предприятия-изготовителя.
водой или касторовым маслом.
5. Привод для вращения ИПС.
6. Электронный статоскоп для поверки ГПМ.
7. Внешние источники давления (пневматика) до 16 МПа.
8. Стол метрологический (гранитный)
9. Разделители среды масло/ вода
10. Разделители среды жидкость/ газ
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ ГПМ
МП-160 - 0,01 - кПа- 9,8155 м/с2
1
2
3
4
Дополнительная ИПС-60 - 0,02 , Комплект грузов к ИПС-60 - 0,02 - кПа- 9,8155 м/с2
5
6
7
8
9
1. Модель грузопоршневого манометра (см табл. 1, табл.2 или табл.3)
2. Класс точности (см табл. 1, табл.2 или табл.3)
3. Единицы измерения давления, в которых будут маркированы грузы
4. Ускорение свободного падения в месте эксплуатации грузопоршневого манометра (указывается с точностью до 4 знака после
запятой)
5. Модель дополнительной измерительной поршневой системы (ИПС), совместимой с основным ГПМ (см табл. 1, табл.2 или табл.3)
6. Класс точности дополнительной ИПС (см табл. 1, табл.2 или табл.3)
7. Дополнительный комплект грузов для работы с дополнительной ИПС требуемого класса точности
8. Единицы измерения давления, в которых будут маркированы грузы дополнительного комплекта
9. Ускорение свободного падения в месте эксплуатации (указывается с точностью до 4 знака после запятой)
Примечание:
Дополнительные опции (пример поз. в строке заказа 5-6 и 7-9), указываются при заказе грузопоршневых манометров в отдельных
строках (если не требуется - не указывать).
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ ГПМ
УСД-2500 - М20х1,5
1
2
1. Модель устройства создания давления (см. табл.2)
2. Дополнительный переходной штуцер с резьбой М20х1,5 для присоединения к модулю Метран-518-160М
180
Поверка СИД
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
"ПОВЕРКА СИД"
Программное-обеспечение "Поверка СИД"
- дистанционное управление контроллерами давления (на
входит в комплект поставки калибратора Метран-520 и
стенде) (Метран-530, DHI PPC3, PPC4, PACE5000 и PACE6000);
по заказу поставляется в составе калибраторов давления
- выполнение мониторинга и контроля измеряемой физической
(Метран-501-ПКД-Р, Метран-517), модулей давления
величины (давления, тока, напряжения).
(Метран-518) и метрологических стендов (СПД и СПУ).
- проведение пользовательской корректировки показаний
Программное обеспечение "Поверка СИД" является
модулей давления с применением эталонов давления;
автономным ПО, аттестованным на соответствие требованиям
- возможность проведения поверки датчиков давления
ГОСТ Р 8.654-2015 (далее программа) предназначено для
с цифровым выходным сигналом по HART-протоколу
частичной автоматизации процесса поверки (калибровки)
(с применением USB-HART модема Метран-682-Ех),
средств измерений давления, формирования протокола
FF (с применением FF-модема), Modbus;
поверки и сохранения полученной информации в базе данных.
- выгрузка результатов поверки в единый информационный
Программа производит дистанционное управление
фонд.
подключенными приборами, считывание измеряемой
физической величины (мониторинг), настройку параметров
прибора.
На метрологических стендах для поверки и калибровки
датчиков давления и манометров возможна одновременная
автоматическая поверка нескольких технических или
образцовых манометров, а также датчиков давления одинаковых
диапазонов.
Рекомендуемое аппаратное обеспечение
- процессор с тактовой частотой свыше 1000 МГц, ОЗУ 512 МБ;
- видеоадаптер VGA 1280x1024 (цветовое разрешение - 32 бит);
- наличие свободного коммуникационного порта (COM-порта)
или USB интерфейса;
- 80 МБ свободного пространства на жестком диске;
- клавиатура и манипулятор типа мышь;
- привод чтения/записи компакт-дисков CD-ROM;
- принтер.
Рис.1. Главное окно программы.
Необходимое программное обеспечение
- операционная система Microsoft Windows XP, Windows Vista,
Режим удаленного управления калибратором
Windows 7;
В этом режиме обеспечиваются функции измерения
- Acrobat Reader (для просмотра отчетов в формате pdf);
давления, тока, напряжения (мониторинг измеряемой
- Microsoft.NET Framework 2.0 (только для Windows XP);
величины), воспроизведения тока и напряжения, считывание
- драйвер для подключения калибратора через адаптер USB
состояния контактов реле и электроконтактных манометров,
(входит в комплект поставки ПО "Поверка СИД").
вывод информации о калибраторе и подключенном модуле
Основные функциональные возможности
давления, настройка (корректировка показаний) модуля
- проверка реле давления;
давления с применением эталонов давления.
- выполнение поверки и калибровки датчиков давления,
Для калибратора Метран-520 в этом режиме также
образцовых, технических и электроконтактных манометров,
доступны работа с заготовками и удаленное управление-
датчиков уровня в соответствии с требованиями методик
дублирование в окне программы изображения с дисплея
поверки и ГОСТов;
калибратора Метран-520.
- автоматизированный процесс поверки (калибровки);
- считывание данных из архива калибратора в ПК;
- одновременная поверка нескольких датчиков давления,
образцовых и технических манометров (на стенде);
- формирование и печать протокола, свидетельства с
результатами поверки на основе готовых шаблонов (форматы
ODT, PDF, XML, RTF, HTML);
- ведение базы данных поверок и поверяемых приборов;
- дистанционное управление калибраторами давления серии
Метран (Метран-502-ПКД-10П, Метран-501-ПКД-Р, Метран-515,
Метран-520, Метран-517 и Метран-518);
Рис.2. Режим удаленного управления калибратором
Метран-520.
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
Поверка СИД
181
Режим "Поверка"
Данный режим программы предназначен для
проведения процесса поверки средств измерений
давления и уровня. В зависимости от типа поверяемого
устройства (датчик давления, уровня, образцовый или
технический манометр), программа производит
поверку согласно соответствующей методике:
МИ 4212.012-2001, МИ 4212.012-2006 и МИ1997-89
(датчики давления Метран и аналогичные), МИ 2145-91
(манометры, вакуумметры деформационные образцовые с
условными шкалами), МИ 2124-90 (манометры, вакуумметры,
мановакуумметры, напоромеры, тягонапоромеры показывающие
и самопишущие). Программа запрашивает информацию о
поверителе, затем выводит на экран список сохраненных
в базе данных приборов с архивом поверок (сохраняется
каждая проведенная поверка для каждого прибора). В базе
данных хранится информация о зафиксированных измерениях
поверяемого прибора, показания эталона, рассчитанная
Рис. 4. Настройка подключений и выбор эталонов
погрешность, графики погрешности в зависимости от
для поверки.
задаваемого давления, а также заключение о пригодности
После проверки подключений к ПК и ввода условий
данного прибора к дальнейшей эксплуатации.
поверки (автоматический ввод параметров при использовании
измерителя параметров окружающей среды или заполнение
параметров окружающей среды вручную) программа переходит
в режим определения метрологических характеристик
поверяемого оборудования.
Рис.3. Выбор приборов для поверки,
просмотр информации.
После ввода или считывания из базы данных
информации о поверяемых приборах проводится настройка
списка применяемого эталонного оборудования для входных
Рис.5. Определение метрологических
и выходных сигналов поверяемых приборов, а также их портов
характеристик датчика давления.
подключения к ПК. При одновременной поверке нескольких
датчиков с выходными сигналами HART-протоколу, также
При поверке образцового или технического
настраиваются параметры подключения к HART-модему и
манометра, помимо таблицы с результатами поверки,
каналов опроса датчика. В окне программы при поверке датчика
используется виртуальная шкала манометра, на которой
давления отображаются текущие значения давления и тока,
вручную устанавливаются текущие показания поверяемых
информация о поверяемом датчике и таблица с результатами
манометров.
поверки (фиксируется: давление, ток, рассчитанные значения
погрешности и вариации поверяемого датчика).
В процессе поверки программа обеспечивает
контроль метрологических характеристик. В случае
возникновения ошибки при фиксации измерений (обрыв на
линии связи, несоответствие выходного сигнала поверяемого
датчика подаваемому давлению, большое расхождение
метрологических характеристик от установленных пределов
основной погрешности и вариации) программа выдает
сообщение об ошибке. Это позволяет поверителю после
устранения причин ошибки провести повторное измерение в
данной точке и продолжить измерения в следующей точке.
Рис.6. Определение метрологических характеристик
образцового манометра.
182
Поверка СИД
После окончания процесса поверки (калибровки),
измерений и формирования протоколов в калибраторе
программа формирует пакет документов (протокол поверки,
Метран-520 имеется предустановленный режим «Поверка»,
свидетельство о поверке или заключение о непригодности), в
в котором перед началом процесса поверки можно ввести
выбранном поверителем формате (RTF, XML, HTM, PDF, ODT) и
или изменить параметры поверяемого прибора. Параметры
сохраняет текущую поверку в базу данных.
необходимые для автоматического заполнения протоколов
поверки: тип прибора, диапазон, модель, инвентарный номер,
место эксплуатации, рабочая среда, погрешность, интервал
между поверками, тип и диапазон выходного сигнала, ряд
поверочных точек.
Для ускорения процесса поверки датчиков в полевых
условиях возможна предварительная загрузка заготовок
поверяемых приборов из базы данных программы.
Рис.7. Формирование отчета о поверке.
Просмотр сформированных документов возможен
непосредственно после окончания поверки или в дальнейшем
из базы данных. В базе данных для каждого поверяемого
прибора формируется список ранее осуществлённых поверок,
в котором указаны дата и результаты поверки (годен/не годен,
Рис.8. Загрузка параметров поверяемых приборов.
максимальное значение погрешности и вариации).
Режим заготовок при работе с калибратором
Программное-обеспечение "Поверка СИД"
Метран-520
входит в комплект поставки калибратора Метран-520.
Данный режим позволяет автоматизировать
Для заказа программного обеспечения "Поверка СИД"
совместную работу калибратора Метран-520 с базой данных
для другого оборудования необходимо указать опцию
приборов и результатов поверок программы, хранящейся на ПК.
Аппаратно-программный интерфейс" в строке заказа
Для автоматической обработки результатов
калибраторов давления Метран или указать Автоматизи-
рованную обработку результатов поверки в опросном листе
на Метрологический стенд для поверки и калибровки
приборов давления (см. соответствующие разделы каталога).
Поверка СИД
183
Протокол поверки датчика давления
№56481
Общие технические сведения
Модель
Метран-150CG2(PA)
Серийный номер
2475
Инвентарный номер
1
Межповерочный интервал, лет
2
Место эксплуатации
ЗАО "ПГ "Метран"
Дата ввода в эксплуатацию
19 октября 2007 г.
Условия поверки
Температура окружающего воздуха, °C
20
Относительная влажность, %
50
Атмосферное давление, мм.рт.ст.
760
Рабочая среда
воздух
Напряжение питания, В
24
Сопротивление нагрузки, Ом
270
Технические характеристики
Верхний предел измерений, кПа
60
Нижний предел измерений, кПа
0
Предел допустимого значения основной погрешности, %
0,2
Предел допустимого значения вариации, %
0,2
Выходной электрический сигнал, мА
4...20
Средства поверки
Метран-517 №235 Погр. по давл. 0,04, 0...60 кПа, U/I код погр. 2
Результаты проверки
Внешний осмотр
соответствует
Работоспособность
соответствует
Функционирование установки нуля
соответствует
Герметичность
соответствует
Определение основной погрешности и вариации
Точки нагружения,
Показания эталона,
Расч. сигнал, мА
Изм. вых. сигнал,
Погрешность, %
Вариация, %
кПа
кПа
мА
0
0,004
4,0010
4,0009
-0,002
15
15,006
7,8110
7,8125
0,018
30
29,998
11,6185
11,6230
0,038
45
45,001
15,4288
15,4373
0,055
60
59,996
19,2371
19,2507
0,071
0
45
45
15,4286
15,4352
0,043
0,013
30
29,997
11,6183
11,6217
0,029
0,009
15
14,999
7,8093
7,8104
0,015
0,013
0
-0,001
3,9997
3,9999
0,004
0,002
184
Поверка СИД
Критерии и параметры поверки
Отношение суммарной погрешности эталона к допускаемой
0,25
погрешности датчика, ар
Отношение контрольного допуска к пределу допускаемой
0,93
основной погрешности датчика, yk
Контрольный допуск, ykyy
0,186
Предел допускаемого значения вариации
0,2
Оценка результатов поверки
Максимальное значение основной погрешности, yг (max)
0,071
Максимальное значение вариации, yг
0,013
Заключение
Годен
Дата поверки: 21 октября 2010 г.
Свидетельство о поверке датчика давления
№1359 от 21 октября 2010 г.
Поверку провел:
Петров А.В.
(подпись)
(расшифровка подписи)
Поверка СИД
185
Протокол поверки технического манометра
№102
Общие технические сведения
Модель
МТ-4У
Тип
Манометр технический
Серийный номер
9876431
Инвентарный номер
12
Межповерочный интервал, лет
2
Место эксплуатации
ЗАО "ПГ "Метран"
Дата ввода в эксплуатацию
16 октября 2007 г.
Условия поверки
Температура окружающего воздуха, °C
20
Относительная влажность, %
50
Атмосферное давление, мм.рт.ст.
760
Рабочая среда
воздух
Технические характеристики
Верхний предел измерений, кПа
100
Нижний предел измерений, кПа
0
Предел допустимого значения основной погрешности, %
1,5
Предел допустимого значения вариации, %
1,5
Средства поверки
Метран-502 №371, Погр. по давл. 0,15
Результаты проверки
Внешний осмотр
соответствует
Работоспособность
соответствует
Функционирование установки нуля
соответствует
Герметичность
соответствует
Определение основной погрешности и вариации
Точки нагружения, кПа
Показания манометра,
Показания эталона, кПа
Погрешность, %
Вариация, %
кПа
0
0
-0,01
0,01
20
20
20,07
-0,07
40
40
39,964
0,036
60
60
60,106
-0,106
80
80
80,077
-0,077
100
100
100,077
-0,077
0
80
80
80,202
-0,202
0
60
60.1
59,622
0,478
0,1
40
40
40,055
-0,055
0
20
20.2
19,653
0,547
0,2
0
0
-0,019
0,019
0,009
186
Поверка СИД
Критерии и параметры поверки
Отношение суммарной погрешности эталона к допускаемой
0,1
погрешности датчика, ар
Отношение контрольного допуска к классу точности
1
манометра, yk
Контрольный допуск, ykyy
1,5
Предел допускаемого значения вариации
1,5
Оценка результатов поверки
Максимальное значение основной погрешности, yг (max)
0,547
Максимальное значение вариации, yг
0,2
Заключение
Годен
Дата поверки: 21 октября 2010 г.
Свидетельство о поверке датчика давления
№1359 от 21 октября 2010 г.
Поверку провел:
Петров А.В.
(подпись)
(расшифровка подписи)
Системы питания эталонов пневматические и блоки подготовки воздуха
187
Системы питания эталонов пневматические
и блоки подготовки воздуха
Данный раздел включает в себя описание пневматических систем питания и блоков
подготовки воздуха, которые служат для очистки, задания и регулирования давления сжатого
воздуха.
Системы питания предназначены для обеспечения
В состав систем питания (СП/2, СП/6В) входят:
питания избыточным давлением пневматических приборов и
- компрессор с ресивером;
установок:
- БД - система усиления давления (для СП/6В);
- калибраторов давления пневматических серии Метран-500-
- вентиль с фильтром-регулятором давления;
Воздух;
- фитинги под соединительную трубку;
- пневматических калибраторов-контроллеров давления;
- соединительные трубки.
- грузопоршневых манометров;
Система питания СП/2 состоит из одной ступени
- метрологических стендов и комплектов оборудования сжатым
сжатия - малошумящего компрессора. Система питания СП/6В
воздухом класса загрязненности 1 по ГОСТ 17433, при отсутствии
состоит из двух ступеней сжатия: первая ступень - компрессор,
стационарных пневмосистем и невозможности применения
где происходит сжатие воздуха до 0,8-1,0 МПа; вторая ступень -
баллонов высокого давления с периодической их заправкой.
блок усиления давления, где происходит повышение давления
Системы питания рекомендуется располагать на
до 1,73 МПа.
расстоянии 5-6 м от рабочего места поверителя, либо в
Для защиты пневматических приборов и эталонов
отдельном смежном помещении. В случае, когда невозможно
на выходе системы питания применяется система фильтров,
удалить систему питания, рекомендуется ее размещение около
которая не требует применения дополнительных блоков
рабочего места на виброизоляционном коврике.
подготовки воздуха или фильтров.
Технические характеристики систем питания
Таблица 1
Модель
СП/2
СП/6В
Диапазон регулирования выходного давления, МПа
0,05…0,6
0,05…1,73
Расход воздуха, обеспечиваемый СП, приведенный к нормальным условиям,
1,92 (32)
1,5 (25)
указанным в ГОСТ 2939, м3/ч (л/мин), не менее
Класс загрязненности воздуха на выходе из СП:
«1» по ГОСТ 17433
(тонкость фильтрации до 5 мкм)
Мощность, кВт
0,32
2,2
Электрическое питание
220 В, 50 Гц
Габаритные размеры (ДхШхВ), не более см
44х44х54
75х46х95 (компрессор);
49х27х42 (БД)
Масса, не более кг
30
100
Уровень шума, дБ
45
68
Выходной порт подключения давления
Трубка 4/6
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
188
Системы питания эталонов пневматические и блоки подготовки воздуха
Блоки подготовки воздуха используются при наличии
Блоки Б/1 и Б/2 состоят из:
у Заказчика своей стационарной пневмосистемы подачи сжа-
- вентиля (у Б/1) или клапана вкл/выкл (у Б/2);
того воздуха (и/или баллона со сжатым воздухом) и предна-
- фильтра предварительной очистки;
значены для очистки сжатого воздуха до класса загрязненно-
- фильтра-регулятора давления, оснащенного манометром
сти 1 по ГОСТ 17433, регулирования и поддержания давления
для контроля выходного давления.
сжатого воздуха, питающего пневматические приборы.
Технические характеристики блоков подготовки воздуха
Таблица 2
Модель
Б/1
Б/2
Диапазон входного давления, МПа
0,03…1,0
0,08…1,8
Диапазон редуцированного выходного давления, МПа
0,05…1,0
0,05…1,6
Изменение редуцированного давления на выходе блока при изменении
0,02
0,025
расхода воздуха от 0 до 100 л/мин, не более, МПа:
Тонкость фильтрации
5 мкм
Класс загрязненности воздуха на выходе блоков подготовки воздуха:
«1» по ГОСТ 17433
Габаритные размеры (ДхШхВ), не более
212 х 86 х 191 мм
200 х 100 х 315 мм
Масса, не более кг
1,06
2,8
Входной порт подключения давления
Трубка 8/6
Ввходной порт подключения давления
Трубка 4/6
Пример записи при заказе системы питания:
Система питания СП/2
Пример записи при заказе блока подготовки воздуха:
Блок подготовки воздуха Б/2
Cредства коммутации и установки приборов, ЗИП
189
Cредства коммутации и
установки приборов, ЗИП
В данном разделе представлено следующее вспомогательное оборудование: соединительные шланги, переходные штуцеры,
стойки и коллекторы, приспособления для установки датчиков, метрологический стол, ЗИП (комплекты запасных частей, инструментов
и принадлежностей) для источников создания давления. Cоединительные шланги, переходные штуцеры и стойки комплектуются
уплотнительными кольцами и прокладками.
СОЕДИНИТЕЛЬНЫЕ ШЛАНГИпредназначены для подачи давления от источников задания давления к образцовым приборам
(эталонам) и поверяемым (калибруемым) средствам измерений давления.
Таблица 1
Наименова-
Конструкция, габаритные и присоединительные размеры,
Макс.рабочее
Рабочая
Назначение
ние и код
мм
давление, МПа
среда
Пневмо-
Работа с помпой П-0,25,
шланг-01
П-0,25С, П-0,25М,
П-0,25МС, П-0,04
0,25
Воздух
Пневмо-
Работа с эталонами
шланг-02
давления Метран-503
Воздух, Метран-505
Воздух
0,25
Воздух
Пневмо-
Работа с эталонами
шланг-03
давления Метран-504
Воздух
1
Воздух
Пневмо-
Работа с насосом Н-2,5;
шланг-04
Н-2,5С; Н-2,5М; Н-2,5МС.
Возможно использование
с калибраторами давления
2,5
Воздух
Рукав
Работа с прессом
соедини-
П-70, П-70С. Может
тельный 02
применяться для работы
Вода,
с ГПМ и калибраторами
масло
давления
70
Рукав
Работа с прессом П-70-К,
соедини-
П-70С-К. Обезжиренный
тельный 03
Вода
Трубка 6х4
Подача давления от
системы питания и
компрессора к задат-
2
Воздух
чикам давления Воздух.
Материал - рилсан. Длина
трубки - по заказу
* Кольцо 004-006-14-2-0 ГОСТ 9833-73.
190
Cредства коммутации и установки приборов, ЗИП
ПЕРЕХОДНЫЕ ШТУЦЕРЫ предназначены для подключения соединительных шлангов к средствам измерений давления и
имеют различные типы резьбы. Материал штуцеров - сталь 12Х18Н10Т.
Таблица 2
Номер
Конструкция, габаритные и
Тип резьбы, размеры (мм)
Maксималь-
штуцера
присоединительные размеры, мм
ное рабочее
К эталонному
К поверяемому
С,
D,
Е,
S,
прибору (А)
прибору (В)
мм
мм
мм
мм
давление,
МПа
1
М10х1*
М10х1**
10
10
30
17
2
М10х1*
К1/2
10
21
40
24
2,5
3
М10х1*
К1/4
10
16
33
17
4
М20х1,5
К1/4
25
16
50
24
25
5
М20х1,5
К1/2
25
21
55
24
6
G1/4
М10х1**
14
10
34
17
2,5
7
G1/4
К1/4
14
15,5
38
17
25
8
G1/4
К1/2
14
21
45
24
25
30
G1/4
G1/4
14
14
37
19
60
34
G1/4
М12х1,5
14
15
36
17
25
9
G1/8
М10х1**
10
10
30
17
2,5
10
G1/8
К1/4
10
15,5
32
17
25
11
G1/8
К1/2
10
21
40
24
25
33
М10х1*
М12х1,25
12
12,5
30
17
12
М10х1*
М12х1,5
12
12,5
30
17
13
М10х1*
М14х1,5
12
13
32
17
2,5
14
М10х1*
М16х1,5
12
12
34
19
15
М10х1*
М20х1,5
12
16
34
24
16
G1/4
М12х1,5
14
16
30
17
60
17
G1/4
М14х1,5
14
13
32
17
60
18
G1/4
М16х1,5
14
16
36
19
60
19
G1/4
М20х1,5
14
16
36
24
60
31
G1/4
G1/8
14
10
28
19
25
32
G1/4
G1/2
14
16
36
27
25
20
G1/8
М12х1,5
10
12,5
30
17
21
G1/8
М14х1,5
10
13
30
17
25
22
G1/8
М16х1,5
10
16
32
19
23
G1/8
М20х1,5
10
18
38
24
24
М20х1,5
М10х1
25
10
36
24
2,5
25
М20х1,5
М12х1,5
25
12,5
36
24
60
26
М20х1,5
М14х1,5
25
13
40
24
60
27
М20х1,5
G1/8
25
10
36
24
25
28
М20х1,5
G1/4
25
13
40
24
25
29
М20х1,5
G1/2
25
16
45
27
25
38
М20х1,5
М20х1,25
25
12,5
36
24
25
36
М12х1,5
М20х1,5
20
18
48
27
25
35
G1/2
М12х1,5
16
12,5
32
24
60
37
G1/2
М20х1,5
16
16
36
24
60
39
М10х1*
М12х1,5
12
15
32
13
2,5
40
М10х1
М12х1,5
16
15
36
13
1
* Штуцеры выполнены в соответствии с рис.1 (предназначены для подключения к пневмошлангам 01...04).
** Штуцеры выполнены в соответствии с рис.2 (предназначены для подключения к датчикам типа Метран-100 мод.1110, 1310, 1131 и т.д.).
Cредства коммутации и установки приборов, ЗИП
191
Примечание: по дополнительному согласованию возможна поставка штуцеров переходных с другими типами резьб и
конструкций, например, штуцеры для присоединения к датчикам гидростатического давления (ДГ).
Рис.1.
Рис.2.
ПРИМЕРЫ ОБОЗНАЧЕНИЙ ПРИ ЗАКАЗЕ
Пневмошланг-01
Трубка 6х4 - 4
1
1
2
1. Код пневмошлангов (табл.1).
1. Код.
2 . Длина трубки, м (табл.1).
Рукав соединительный-02
Штуцер переходной - 5
1
1
1. Код рукава (табл.1).
1. Номер штуцера (табл.2).
По согласованию с предприятием-изготовителем возможно изготовление других видов пневмошлангов и переходных
штуцеров.
БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ БС70 или
изделия, содержащие БС-70, предназначены для быстрого
подключения средств измерений (СИ) к выходному штуцеру
грузопоршневого манометра, стойки, коллектора и др.
БС-70 позволяет подсоединить СИ без использования
инструмента за 1/8 оборота втулки 1-3 (табл.3).
Рабочий диапазон давлений - от 0 до 70 МПа
Габаритные размеры - не более 62 x 50 x 80 мм
Масса - не более 1,5 кг
Таблица 3
Номер втулки
Внутренняя резьба
1
М20х1,5
2
М12х1,5
3
G1/2-А
Втулка №1 поставляется в комплекте с устройствами,
содержащимиБС-70.Призаказевтулки2(см.табл.3), необходимо
приобрести дополнительную переходную втулку ВП на одно
быстросъемное соединение.
Втулка №3 заказывается отдельно без переходной
втулки ВП.
Пример обозначения при заказе
Быстросъемное соединение БС-70
1
Втулка-2
Втулка ВП
1. Код быстросъемного соединения. Код втулки (см.табл.3),
втулка ВП обязательна при заказе втулки 2 (одна ВП на одно
быстросъемное соединение).
Примечание: возможен автономный заказ втулок 1-3
и переходной втулки ВП для дополнительной комплектации
устройств с быстросъемным соединением в процессе
эксплуатации.
192
Cредства коммутации и установки приборов, ЗИП
СТОЙКИ предназначены для установки манометров и датчиков при их поверки с помощью калибраторов давления и
сравнительных помп. Комплектуются уплотнительными прокладками.
Таблица 4
Код
Резьба к соеднительному
Максимальное рабочее
Рабочая
Назначение
стойки
шлангу, А
давление, МПа
среда
1
М10х1
2,5
Воздух
Работа с помпой П-0,25М; П-0,04; Н-2,5М; Н-2,5УМ
4
М20х1,5
70
Масло, вода
Работа с гидропрессом П-70
5*
М20х1,5
70
Масло, вода
Работа с гидропрессом П-70
* Стойка с быстросъемным соединением БС-70. Описание соединения см. раздел "Быстросъемное соединение БС-70".
Рис.3. Стойка 1, 4.
Рис.4. Стойка 5.
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Стойка-5
1
Втулка-2
Втулка ВП
1. Код стойки (табл.3).
МЕТРОЛОГИЧЕСКИЙ СТОЛ (мраморный) предназначен для размещения эталонов давления (эталонов серии Метран-500
Воздух, грузопоршневых манометров и т.п.).
Состав стола:
1 - каркас металлический,
2 - плита мраморная,
3 - демпферы резиновые,
4 - опоры регулируемые.
Допускаемая нагрузка на стол - 50 кг.
Габаритные размеры: 600 х 400 х 685 мм (длина х
ширина х высота).
Масса - не более 60 кг.
Материал каркаса - труба прямоугольная бесшовная
50х25х3 ГОСТ 8645-68.
Комплект поставки
- каркас металлический
1 шт.
- плита мраморная
1 шт.
- демпферы резиновые
4 шт.
Рис.5.
- опоры регулируемые
4 шт.
Пример записи при заказе:
Метрологический стол (мраморный).
Cредства коммутации и установки приборов, ЗИП
193
КОЛЛЕКТОРЫ предназначены для установки до 2-х манометров при их поверке с помощью эталонов давления.
Таблица 5
Код
Резьба
Максимальное
Рабочая
Количество
Источники давления
Рис.
коллектора
к соединительному
к поверяемым
рабочее
среда
выходных
для работы с
давление, МПа
портов
коллектором
шлангу, А
приборам
Коллекторы для установки манометров общепромышленного исполнения
2
М20х1,5
М20х1,5
60
масло, вода
4
П-70
6
К2-70
М20х1,5
М20х1,5
70
Масло, вода
2
П-70
7
К2-70-БС*
М20х1,5
М20х1,5
70
Масло, вода
2
П-70
8
Коллекторы для установки манометров кислородного исполнения
К2-70-К
М12х1,5
М20х1,5
70
Вода
2
П-70-К
9
К2-70-БС-К*
М12х1,5
М20х1,5
70
Вода
2
П-70-К
10
* Коллектор с быстросъемным соединением БС-70. Описание соединения см. раздел "Быстросъемное соединение БС-70".
По заказу коллекторы с БС-70 могут комплектоваться другими втулками.
В комплект поставки коллекторов К2-70-К, К2-70-БС-К входит рукав соединительный 03.
Рис.6.
Рис.7.
Рис.9.
Рис.8.
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Коллектор-1
Коллектор К2-70-БС
Рис.10.
1
Втулка-2
Втулка ВП
1. Код коллектора (табл.4).
КОМПЛЕКТЫ ЗАПАСНЫХ ЧАСТЕЙ К ИСТОЧНИКАМ
КОМПЛЕКТЫ ЗАПАСНЫХ ЧАСТЕЙ К
СОЗДАНИЯ ДАВЛЕНИЯ предназначены для замены наиболее
КАЛИБРАТОРАМ для замены комплектов для подключения
быстро изнашиваемых уплотнительных и фильтрующих
к пневмо-гидрошлангам или электрических кабелей
элементов при их интенсивной эксплуатации.
подключения комплектующих калибраторов.
Перечень доступных комплектов ЗИП см. в
эксплуатационной документации оборудования.
194
Источники создания давления
Источники создания давления
Источники создания давления предназначены для создания избыточного, абсолютного давления и разрежения в
образцовом и поверяемом (калибруемом) средстве измерений давления. Входят в состав калибраторов давления, а также
поставляются отдельно.
ТУ 4212-065-51453097-2014 для помп П-0,04, П-0,25М, П-0,25МП и насосов Н-2,5М и Н-2,5УМ;
ТУ 4212-024-51453097-2011 для прессов П-70 и П-70-К.
Допускается применение источников создания давления (кроме модули пресса П-70-К) во взрывоопасных средах (маркировка
взрывозащиты IIGbcIIBT6X)
Таблица 1
Диапазон задания
Габаритные
Масса, кг,
Фото изделия
Комплект поставки
давления, МПа
размеры, мм
не более
Помпа ручная пневматическая. Модель П-0,04
Корпус из ABS-пластика с передней алюминиевой панелью. Плавное создание избыточного
давления и разрежения при помощи двух узлов задания и регулирования давления (поршень
и винт). Вентиль для плавного сброса давления. Чувствительность точной настройки от
0,1 Па (при выходном давлении менее ±400 Па). Нестабильность давления при изменении
температуры окружающей среды не более ±0,25°С составляет от 0,4 Па (при выходном
давлении менее ±400 Па, через 20 с после окончания термодинамических процессов, при
суммарном рабочем объеме не более 500 см3)
Два выхода - ниппели под трубку 6/4 (пневмошланг-01) или трубку 8/4 (через переходник)
- помпа;
- КМЧ (пневмошланг-01 (2 шт.);
штуцеры №1, 12, 15; переходник для
от минус 0,04 до 0,04
220х230х110
3
трубок 6/4…8/6; уплотнительные кольца);
- трубки 6х4 - 0,5 м, 6х8 - 0,5 м
- комплект ЗИП 1);
- Руководство по эксплуатации
Помпа ручная пневматическая. Модели П-0,25М
Алюминиевый корпус Модель П-0,25МП - сборка с подставкой (для удобства работы
в стационарных условиях). Вентиль точной настройки и плавного сброса давления.
Кинематика привода - поршневая плюс винтовая. Создание избыточного давления и
разрежения в поверяемом приборе объемом до 150 см3
Плавное задание низкого давления. Два выхода давления - ниппель под пневмошланг-01 и
резьбовой штуцер М12х1,5 (для модуля давления).
- помпа с / без подставки (опция);
- КМЧ( пневмошланг-01; штуцеры №1,15;
от минус 0,09 до 0,25
200х95х50
0,55
уплотнительные кольца);
- комплект ЗИП 1);
- Руководство по эксплуатации
Насос ручной пневматический. Модели Н-2,5УМ
Алюминиевый корпус. Вентиль точной настройки и плавного сброса давления.
Кинематика привода - рычажно-поршневая плюс винтовая.
Создание избыточного давления и разрежения. Плавное задание низких давлений.
Два выхода давления - М10х1 (под пневмошланг-04) и М12х1,5 (для модуля давления)
- насос;
- КМЧ (пневмошланг-04; штуцеры 1) №2, 3,
от минус 0,095 до 2,5
250х100х105
0,7
15; уплотнительные кольца);
- комплект ЗИП 1)
- Руководство по эксплуатации
Насос ручной пневматический. Модель Н-2,5М
Алюминиевый корпус. Вентиль точной настройки и плавного сброса давления.
Кинематика привода - рычажно-поршневая плюс винтовая.
Создание избыточного давления. Два выхода давления - М10х1 (под пневмошланг-04) и
М12х1,5 (для модуля давления). Плавное задание низкого давления.
- насос;
- КМЧ( пневмошланг-04; штуцеры №1,15;
от 0 до 2,5
180х96х86
0,41
уплотнительные кольца);
- комплект ЗИП 1);
- Руководство по эксплуатации
Источники создания давления
195
Окончание таблицы 1
Диапазон задания
Габаритные
Масса, кг,
Фото изделия
Комплект поставки
давления, МПа
размеры, мм
не более
Пресс гидравлический. Модель П-70
Рабочая среда - масло, вода. Создание избыточного давления. Материал системы задания
давлений - нержавеющая сталь. Кинематика привода рычажно-поршневая + винтовая.
Вентиль точной настройки объединен с вентилем сброса и отсечным вентилем.
Объем емкости для жидкости 250 см3. Два выхода давления - М20х1,5 и М12х1,5
(для модуля давления). Создание высоких давлений при малых усилиях
- пресс;
- КМЧ (рукав соединительный - 02;
штуцер №25; уплотнительные кольца);
от 0,005 до 70
220х190х205
5
- комплект ЗИП 1)
- Руководство по эксплуатации;
- Паспорт
Пресс гидравлический. Модель П-70-К
Рабочая среда - дистиллированная вода по ГОСТ 6709-72. Создание избыточного давления
для проведения поверки приборов кислородного исполнения. Материал системы задания
давлений - нержавеющая сталь. Кинематика привода рычажно-поршневая + винтовая.
Вентиль точной настройки объединен с вентилем сброса и отсечным вентилем. Объем
емкости для жидкости 150 см3. Два выхода давления - М20х1,5 и М12х1,5 (для модуля
давления). Создание высоких давлений при малых усилиях
- пресс;
- КМЧ( штуцер №25, 36; уплотнительные
кольца);
от 0,005 до 70
355х235х180
7,5
- комплект ЗИП 1);
- Руководство по эксплуатации
- Паспорт
1) Cм.раздел "Cредства коммуникации и установки приборов, ЗИП".
Для проведения сравнительной поверки и калибровки средств измерений давления, в дополнение к источнику создания давления
рекомендуется вспомогательное оборудование, которое служит для установки и коммутации поверяемых и электронных средств
измерений (подробнее см. в разделе каталога "Средства коммутации и упаковки приборов, ЗИП").
Примечания:
1. В качестве эталонных средств измерений могут быть использованы калибраторы давления Метран-501-ПКД-Р, Метран-517,
Метран-520 (см. соответствующие разделы каталога) и образцовые манометры.
2. Для поверки и калибровки приборов кислородного исполнения рекомендуется гидравлический пресс П-70-К в комплекте с
портативными калибраторами Метран-517, Метран-520 или эталонными модулями Метран-518 (невзрывозащищенное исполнение
модулей 160К, 1М, 6М, 25М, 60М) с опцией обезжиривания.
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ ИСТОЧНИКА ДАВЛЕНИЯ ПРИ ЗАКАЗЕ
Пресс гидравлический П-70К
1
Помпа ручная пневматическая П-0,25МП
1
2
1. Модель источника создания давления (см.табл.1).
2. Опция П (подставка) для модели П-0,25М.
Дополнительное оборудование "Штуцеры переходные", "Быстросъемное соединение" и др. указываются при заказе в отдельных
строках (см. разделы каталога "Средства коммуникации и установки приборов, ЗИП", "Быстросъемное соединение БС-70"), если не
требуется, не указывать.
196
Метрологические лаборатории
Метрологические лаборатории
Расширение номенклатуры, повышение точности,
лабораториях по поверке/калибровке средств измерений и
освоение интеллектуальных средств автоматизации
выбора оптимального комплекта оборудования для решения
производства делают вопрос создания новых современных
конкретных метрологических задач. Наши специалисты
метрологических лабораторий, а также переоснащения
имеют многолетний опыт работы по конструированию,
имеющихся лабораторий весьма актуальным.
разработке, изготовлению и поставке как отдельных эталонов
Иметь на предприятии свою современную метроло-
(пневматические калибраторы давления серии Метран-500-
гическую лабораторию сегодня не только престижно, но и
Воздух, портативные калибраторы давления и электрических
выгодно с точки зрения экономии денежных средств, сокра-
сигналов серии Метран и т.п.), так и метрологических стендов.
щения времени изъятия приборов из эксплуатации на поверку
Мы успешно работаем с проектными институтами
(калибровку) и резервного парка приборов. Кроме того, зако-
и предприятиями, разрабатывающими метрологические
нодательные и нормативные документы в области метрологии
лаборатории «с фундамента» или под уже имеющееся здание.
в соответствии с современными требованиями предоставляют
Наши специалисты разрабатывают планировку помещений,
предприятиям реальные возможности для аккредитации своих
состав рабочих мест и вспомогательного оборудования
метрологических лабораторий на право калибровки и поверки
(стеллажей, шкафов для документации, верстаков, столов,
средств измерений.
инструментов и др.), предоставляют список требований к
Специалисты «ПГ «Метран» владеют знаниями в области
помещениям, необходимых для работы в соответствии с
законодательной, теоретической и прикладной метрологии,
профилем метрологических работ.
имеют практические навыки работы в метрологических
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
Метрологические лаборатории
197
При подготовке решения по метрологическому
Измерения уровня:
обеспечению наши специалисты всегда учитывают
Метрологические установки и стенды для поверки, и
индивидуальные особенности предприятия-заказчика.
калибровки уровнемеров (радарных, волноводных (включая
Для этого специалисты по направленной им информации
модели с коаксиальным типом зонда), буйковых и других типов
(заполненные Вами опросные листы на метрологические
уровнемеров с унифицированными и цифровыми выходными
стенды, технические задания (ТЗ), список поверяемых и
сигналами). Установки для поверки уровнемеров можно
калибруемых средств измерений), выполняют следующие
разделить по исполнению на:
работы:
- Горизонтальные / вертикальные
- анализ поверяемых средств измерений по типам,
- Имитационные / установки для прямых измерений
характеристикам;
Метрологические установки и стенды используются
- выбор эталонов для поверки средств измерений с учетом всех
для поверки и калибровки даже высокоточных уровнемеров.
требований ГОСТов и методик поверки;
Максимальная точность измерения уровня обеспечивается
- выбор вспомогательного оборудования для обеспечения
запатентованным конструктивным решением. Установка для
установки, коммутации и питания поверяемых приборов и
поверки и калибровки уровнемеров внесена в ФГИС «АРШИН»
эталонов;
под № 89465-23 и может применяться в качестве рабочего
- выбор источников давления, разрежения, температуры,
эталона 1-го разряда (ГПС СИ уровня). Сертифицированная
электрических сигналов;
погрешность установки составит от ±0,3 мм до 1 мм (по
- обеспечение автоматизации процесса поверки по
согласованию возможно изготовление установки повышенной
согласованию с заказчиком;
точности - с абсолютной погрешностью от 0,15 мм).
- выбор дополнительного оборудования (ПК, принтер, паяльные
Геометрические измерения:
станции, стеллажи, шкафы, тележки подкатные и т.п.);
Метрологические установки, стенды и комплекты
В производстве мы выполняем входной и выходной
оборудования для поверки, калибровки сужающих устройств и
контроль всех комплектующих, изготавливаем необходимое
тел обтекания (стандартные и стабилизирующие диафрагмы,
оборудование, проверяем коммутацию и работоспособность
трубки Annubar, тела обтекания вихревых расходомеров и др.).
оборудования всех стендов и комплектов.
Электрические измерения:
Мы, таким образом, несем ответственность и гарантируем
1. Метрологические стенды для поверки, калибровки
правильный выбор и работу всех наших готовых решений.
электроизмерительных приборов постоянного и переменного
Последние годы мы работаем над созданием не только
тока (вольтметры, амперметры и т.п.);
отдельных рабочих мест в метрологических лабораториях
2. Метрологические стенды и комплекты оборудования для
предприятий, но и над крупными проектами.
поверки, калибровки вторичных приборов (регистраторы,
Нашими специалистами разработано и изготовлено
нормирующие преобразователи) и блоков питания.
метрологическое оснащение лабораторий:
3. Метрологические стенды для поверки и калибровки входных
- ЦСМ;
и выходных каналов ПЛК и РСУ контроллеров, вычислителей и
- нефтегазовой отрасли;
корректоров расхода.
- атомной отрасли;
- энергетической отрасли;
По желанию заказчика мы выполняем монтаж стендов,
- учебных заведений и центров повышения квалификации.
проводим обучение работе на стендах (в тренинговой зоне
АО ПГ «Метран» или на месте монтажа и эксплуатации
Нами были разработаны рабочие места для широкого
стендов). Мы поддерживаем изготовленные нами стенды в
спектра метрологических работ:
процессе эксплуатации (консультирование, обновление ПО,
Измерение давления, расхода:
в т.ч. при изменении ГОСТов, модернизация, поставка ЗИП,
1. Метрологические установки и стенды для поверки,
доукомплектация).
калибровки, ремонта приборов давления:
Вы всегда можете рассчитывать на нашу квалифици-
- показывающие, самопишущие и электроконтактные
рованную помощь и поддержку на стадиях разработки,
манометры, вакууметры, мановакууметры,напоромеры,
изготовления, поставки, пуско-наладочных работ, обучения,
тягонапоромеры, тягомеры;
сервисного обслуживания метрологических стендов, приборов
- датчики давления, разрежения, давления-разрежения,
и оборудования для лабораторий.
разности давлений с унифицированными электрическими и
Ваша лаборатория может быть оснащена предложенными
пневматическими выходными сигналами, а также с выходными
в нашем каталоге эталонами, калибраторами, готовыми
сигналами по HART и другим цифровым протоколам;
метрологическими стендами с индивидуальной для Вас
- датчики давления и манометры в кислородном исполнении.
комплектацией. Также по Вашему заданию нами будут
2. Метрологические установки, стенды и комплекты
рассмотрены разработки не указанных в данном каталоге
оборудования для поверки прецизионных датчиков давления
метрологических комплектов и стендов, проекты комплексного
(с погрешностью от 0,025% и грубее).
оснащения лабораторий.
Вам необходимо повысить производительность
3. Комплекты оборудования для поверки датчиков абсолютного
поверки приборов за счет автоматизации, улучшить
давления и барометров
культуру производства, наладить учет и контроль
Измерение температуры:
парка поверяемых приборов? Воспользуйтесь нашими
Метрологические стенды для поверки, калибровки
предложениями и доверьте свой выбор нашему опыту.
датчиков температуры (датчики температуры с естественными
и унифицированными выходными сигналами, сигналами по
Для оформления заказа оснащения метрологической
лаборатории необходимо:
HART- протоколу и др., биметаллические, ртутные,
1. Заполнить опросный лист или выбрать номер стандартного
манометрические, поверхностные и др. термометры,
комплекта на указанные в каталоге стенды поверки, калибровки
пирометры).
и ремонта средств измерений давления, температуры , уровня,
Физико-химические и аналитические измерения:
газоанализаторов.
Метрологические установки и стенды для поверки,
2. Для стендов, не указанных в данном каталоге, или для
калибровки газоанализаторов, газоаналитических систем и
заказа оснащения метрологической лаборатории, необходимо
сигнализаторов загазованности.
оформить техническое задание (ТЗ) или запрос в произвольной
Измерения расхода:
форме с указанием типов поверяемых приборов с обозначением
Метрологические установки и стенды для поверки,
их моделей и указанием характеристик. Если уже определено
калибровки приборов расхода (вихреакустические,
размещение оборудования в лаборатории, то необходимо
электромагнитные, расходомеры перепада давления, в том
приложить планировку.
числе на базе осреднительной напорной трубки Annubar, другие
3. Отправить запрос на единый электронный адрес Центра
типы расходомеров по запросу).
поддержки заказчиков CIS-Support@emerson.com, с указанием
Ваших контактных данных.
198
Метрологические установки и стенды для приборов давления
Метрологические установки и стенды для поверки,
калибровки и ремонта приборов давления
с ручным, автоматизированным и автоматическим заданием давления
z Количество одновременно поверяемых приборов
Стенды предназначены для поверки и калибровки
от 1 до 4 с одинаковыми диапазонами
датчиков давления, разрежения, давления-разрежения,
z Задание пневматического (до
21 МПа
абсолютного давления с погрешностью ±0,04%...0,25%
и гидравлического (до 70 МПа) давления,
и грубее, образцовых, технических и электроконтактных
разрежения (остаточное давление 1 кПа)
манометров (вакуумметров) и т.п.
z Эталоны давления:
Основные особенности :
- электронные калибраторы давления серии
- одновременная поверка до 4 манометров, датчиков;
Метран;
- задание пневматического (до 10 МПа) и гидравлического
- пневматические калибраторы давления серии
(до 70 МПа) давления;
Метран-500 Воздух;
- точность регулирования давления/разрежения
- грузопоршневые манометры, барометры
z Эталоны для измерения выходного сигнала:
(минимум 10 Па на стенде, 1 Па на помпе П-0,04);
калибраторы и мультиметры серии Метран;
- ручное, автоматизированное, автоматическое задание
вольтметр с мерой электрического сопротивления
давления/разрежения, в т.ч. на одном стенде;
z Способы задания давления/разрежения:
- программное обеспечение «Поверка СИД» для
ручное, автоматизированное, автоматическое
автоматизированной и автоматической поверки
z Питание датчиков давление напряжением 24 и
(калибровки) 1-4 приборов в соответствии с требо-
36 В, электроконтактных манометров - 24 В
ваниями методик и ГОСТов на их поверку, ведения базы
z Питание стенда:
данных, автоматического формирования протоколов;
- электрическое питание 220 В, 50 Гц;
- малошумящие компрессоры и системы питания;
- пневматическое питание от внешнего источника
- поверка (если требуется) эталонов;
(пневмосеть, компрессор, система питания,
- современный дизайн, эргономичность конструкции.
вакуумный насос)
z
Габариты стола - не более 1625х1200х1000 мм
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
Метрологические установки и стенды для приборов давления
199
ОПИСАНИЕ
ФУНКЦИОНАЛЬНЫХ ПАНЕЛЕЙ
МЕТРОЛОГИЧЕСКОГО СТЕНДА
Набор панелей определяется из заполненного
Основные составные части метрологического
опросного листа на метрологический стенд. Для примера
стенда:
рассмотрим работу наиболее распространенных панелей.
- стенд (рабочий стол с набором функциональных панелей);
Для контроля питания стенда напряжением сети 220 В,
- эталонные средства измерений (в зависимости от поверя-
50 Гц используется электрическая панель питания стенда,
емых средств измерений);
которая содержит защитный автомат и выключатель питания
- дополнительное оборудование и опции (штуцеры переход-
функциональных панелей с электрическими элементами.
ные, паяльная станция, компьютер, принтер и т.д.).
Пневматическое питание стенда осуществляется от внешнего
Стенд (рабочее место) состоит из прочного каркаса
источника (пневмосеть, компрессор) и через сменные
со столешницей. По запросу, на основании заполненного
фильтры подается в пневматическую систему стенда.
опросного листа для повышения эргономики рабочего места
Контроль давления питания стенда выполняется с помощью
и эффективности поверочных работ возможно изготовление
пневматической панели входного питания стенда с
других функциональных панелей и конструкций стендов,
клапанами отсечения и сброса давления и манометром.
например:
Для проведения поверки (калибровки) приборов
- автоматические стенды с возможностью установки
обеспечивается пневматическая и электрическая коммутация
и подключения во время поверки (калибровки) до 5ти
поверяемых приборов и эталонов со стендом.
поверяемых датчиков давления (до 10 манометров);
Электрическая коммутация датчиков давления
- стенды с защищенной (закрытой) поверочной камерой,
выполняется через панель коммутации электрических
со встроенными коллекторами для установки поверяемых
цепей поверяемых датчиков, которая позволяет производить
приборов и блоками электрической коммутации;
коммутацию от 1 до 4 поверяемых датчиков давления с
- панели коммутации к клеммам контроллеров или
унифицированными токовыми выходными сигналами
(0-5
мультиметров;
и 4-20 мА) и сигналами по НART протоколу с эталонным
- панели со встроенными приборами и оборудованием
средством измерений выходного сигнала (калибратором и
(источники питания, осциллографы, паяльные станции и др.),
т.п.) или HART-устройством, производить одновременное
с функциональными панелями и системой коммутации, блока
постоянное питание подключенных поверяемых датчиков
розеток 220 В, устройств заземления, кресла, минимально-
стабилизированным напряжением 24 и 36 В. Выбор выходного
необходимого комплекта для коммутации с поверяемыми
сигнала и напряжения питания датчика осуществляется с
приборами (пневмошланг, провода, штуцеры и т.п.), набора
помощью кнопок. Для подключения поверяемых приборов
инструментов.
и эталонов на панели имеются надежные разъемы (для
Стенд имеет регулируемые опоры для установки
датчиков) и клеммы (для калибраторов, НАRT-устройств и
рабочей поверхности в горизонтальное положение.
т.п.), все необходимые для подключений кабели входят в
Наборы функциональных панелей стенда позволяют
комплект поставки. Если требуется опция электрическая
контролировать электрическое и пневматическое питание
коммутация датчиков с выходными сигналами
1-5 В,
стенда, производить электрическую и пневматическую
0-100 мВ, по протоколу Foundation Fieldbus и др., то в
коммутацию эталонов и поверяемых приборов со стендом,
состав стенда включается дополнительное оборудование,
задавать давление (разрежение).
вольтметры, коммуникаторы и др.
Для
проведения
автоматизированной
и
Панель
коммутации
электроконтактных
автоматической поверки в состав стенда включается
манометров используется для определения погрешности
контроллер давления, программное обеспечение "Поверка
срабатывания их сигнализирующих устройств (контактов). При
СИД" с широкими функциональными возможностями.
срабатывании сигнализирующего устройства на панели стенда
Номенклатура и комплект эталонов на стенде,
загораются соответствующие светодиоды. Светодиодная
а также наличие конкретных функциональных устройств
индикация дублируется звуковым сигналом. Панель включает
и
дополнительного
оборудования,
определяются
блок для подключения 4-х электроконтактных манометров (по
специалистами АО "ПГ "Метран" на основании заполненного
2 уставки на прибор).
заказчиком опросного листа.
Панель пневматической коммутации позволяет
При этом специалисты АО "ПГ "Метран":
коммутировать эталоны и поверяемые приборы с источниками
1. Осуществляют выбор эталонных средств измерений соглас-
задания давления, расположенными на функциональных
но методикам поверки/калибровки на поверяемые приборы в
панелях.
соответствии с их классом точности и рекомендуемым метро-
При ручном задании давления (разрежения)
логическим запасом. В качестве эталонов на стенде использу-
на стенде используются панели на базе прецизионных
ются портативные и стационарные эталоны давления и элек-
регуляторов давления (разрежения), клапанов тонкой
трических сигналов.
настройки и узла точной регулировки, которые позволяют
2. Выбирают источники задания давления в соответствии
задавать давление в диапазоне от -95 до 1000 кПа. С помощью
с диапазонами измерений: ручные или от функциональных
прецизионного регулятора давление (разрежение) задается
панелей.
с точностью ±300 Па, для повышения точности используются
3. Определяют источники питания поверяемых приборов
клапаны тонкой настройки с регулированием точности до
и коммутации выходных сигналов с эталоном с помощью
±50 Па (расходный режим) и узел точной регулировки до
функциональной панели или с помощью внешних устройств.
±10 Па (безрасходный режим).
4. Определяют комплект опций стенда: переходные штуцеры,
При автоматизированном и автоматическом
приспособления, малошумящий компрессор или система
задании давления (разрежения) на стенде используется
питания, стол метрологический мраморный для размещения
панель
на
базе
встроенного
автоматизированного
эталоновдавлениясерииМетран-500Воздухигрузопоршневых
регулятора давления, либо калибратора-контроллера
манометров (для подавления вибрации, влияющих на работу
для задания давления. Устройства на стенде позволяют
эталонов), паяльная станция, осциллограф и др.
создать и измерять давление, разрежение. Режимы работы:
ПРИНЦИП ДЕЙСТВИЯ
базовый (задается каждое значение пользователем),
автоматизированный
(ряд
нагружения
задается
пользователем, далее запуск задания давления в каждой
поверочной точке по команде пользователя) и автоматический
200
Метрологические установки и стенды для приборов давления
(ряд нагружения и время выдержки на поверочных точках
задается пользователем, далее производится запуск
автоматического цикла задания давления). Возможно
удаленное автоматическое управление работой Калибратора-
контроллера при использовании ПО "Поверка СИД".
Для пневматического питания избыточным давлением
стенд может быть укомплектован пневматической системой
питания (диапазон регулирования выходного давления до
1,6; 4 или 10 МПа) При необходимости питания давлением
свыше 12 МПа рекомендуется применять баллоны со сжатым
воздухом.
Для создания давления на стенде также могут быть
Рис.3. Главное окно программы.
использованы пневматические (до 2,5 МПа) и гидравлические
(до 70 МПа) внешние ручные источники давления (подключение
1. Выбор приборов для поверки.
поверяемых приборов и эталонов осуществляется напрямую к
Выбор приборов (с сохраненными ранее данными
по нему) для периодической поверки осуществляется из
источникам).
По запросу и на основании опросного листа
имеющейся базы данных или вводятся данные о новом
приборе (тип, модель, инвентарный и серийный номер,
для повышения эргономики, эффективности поверочных
работ возможно изготовление других функциональных
диапазон измерений, пределы допускаемой погрешности,
панелей, например, для коммутации к клеммам контроллера
ряд поверяемых точек и т.п.). Возможен поиск одного или
нескольких приборов в базе данных.
или со встроенными приборами: источниками питания,
осциллографами.
Рис.1 Пример внешнего вида блока функциональных
панелей стенда для поверки 1-4-х датчиков давления и
1-4-х манометров (в т.ч. электроконтактных) с
автоматизированным
(автоматическим)
заданием
давления и разрежения (базовое исполнение).
Рис.4. Выбор приборов для поверки и просмотра
информации.
2. Ввод информации о применяемых средствах
поверки.
Выбор средств поверки (приборов, предназначенных
для проведения поверки, задатчиков давления) осуществля-
Рис.2. Пример внешнего вида надстройки стенда для
ется из имеющейся базы данных программы.
поверки до 4 датчиков с автоматическим регулятором
давления и набором функциональных панелей со
3. Ввод информации об условиях поверки.
встроенным оборудованием для ремонта датчиков.
4. Опробование поверяемых приборов и прове-
дение теста герметичности пневматической системы.
Характеристики
и
подробное
описание
оборудования и эталонов, сформированного специалистами
5. Определение основных метрологических
АО "ПГ "Метран" как комплект стенда, см. в соответствующих
характеристик датчиков давления или манометров
разделах данного каталога (по запросу направляется
(основной приведенной погрешности, вариации).
совместно с обозначением комплекта стенда).
Организуется автоматический или автоматизиро-
ванный процесс поверки (калибровки) нескольких приборов
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ СТЕНДА И
на стенде одновременно, для проведения поверки датчиков
ПРОГРАММЫ "ПОВЕРКА СИД"
давления с цифровым выходным сигналом (по HART-протоколу)
Программное обеспечение "Поверка СИД" позволяет
применяется USB-Hart модем Метран-682-Ex. Программа
автоматизировать процесс поверки, а именно:
формирует для каждого поверяемого прибора рабочее окно с
- поверять до 4-х средств измерений давления (технических
таблицей заданного ряда нагружений (поверочных точек) для
или образцовых манометров, датчиков давления) в
фиксации измеренных и расчетных значений.
соответствии со всеми требования методик и ГОСТов на их
Далее выполняется цикл с ручным, автоматизи-
поверку (по запросу число поверяемых средств измерений
рованным или автоматическим заданием давления/
может быть увеличено до 10 шт.);
разрежения и автоматическим измерением эталонного
- управление работой, считывание, обработку результатов
давления, измерением и расчетом тока (выходной сигнал
измерений эталонных приборов и калибратора-контроллера,
поверяемого датчика давления), расчетом погрешности,
расчет погрешности, вариации, формирование протоколов;
вариации, фиксацией значений для каждой точки ряда
- ведение базы данных поверяемых приборов и результатов
нагружения одного или нескольких одновременно поверяемых
поверок;
приборов.
- поверять датчики уровня;
При использовании на стенде контроллера програм-
- работа с цифровыми сигналами Fieldbus Foundation, Modbus,
ма запускает автоматический цикл задания давления/разре-
HART.
жения (с заданным временем выдержки на каждой повероч-
ПО "Поверка СИД" является автономным ПО и
ной точке) или автоматизированный цикл (с автоматической
аттестовано на соответствие требованиям ГОСТ Р 8.654-2015.
остановкой и ручным запуском на каждой поверочной точке).
При ручном задании - давление (разрежение) задается с па-
нели стенда или от внешнего источника вручную, согласно за-
данному ряду нагружения в рабочем окне программы, далее
аналогично (автоматическое измерение, расчет параметров).
Фиксация измеренных и расчетных значений
Метрологические установки и стенды для приборов давления
201
для датчиков давления в каждой точке происходит
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ СТЕНДА
автоматически (при автоматическом режиме) или нажатием
При разработке стенда мы учитываем пожелания
на клавишу "Зафиксировать точку" в окне программы (при
заказчика по дополнительной комплектации стенда
автоматизированном и ручном режимах задания давления).
различным оборудованием, что способствует расширению
функциональных возможностей стенда. Например, возможно
оснащение стенда цифровым мультиметром и паяльной
станцией, что позволит осуществлять на стенде работы по
диагностике и ремонту датчиков.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ И ОПЦИИ
Дополнительно стенд может быть укомплектован
следующим оборудованием:
- метрологический стол мраморный (с мраморной плитой)
для установки пневматических калибраторов давления
Метран-500 Воздух, грузопоршневых манометров и т.п.;
- пневматические и гидравлические коллекторы для
установки 2-4х манометров, датчиков давления (штуцерное
подключение);
- быстросъемные соединения БС-70;
Рис.5. Определение метрологических характеристик
- дополнительные штуцеры переходные;
датчиков давления и манометров.
- источники давления (разрежения);
- универсальный измеритель параметров окружающей среды
Фиксация показаний поверяемых манометров
(температура, давление, влажность);
осуществляется при помощи виртуальной шкалы на ПК
- цифровой мультиметр;
(масштаб регулируется) для каждого манометра (вручную на
- осциллограф;
соответствующей отметке устанавливается указатель, далее
- вольтметр;
при фиксации показаний значение автоматически заносится
- паяльная станция, дымоуловитель;
в таблицу ряда нагружений с учетом цены деления, единиц
- персональный компьютер (ноутбук);
измерений), для электроконтактных манометров выполняется
- принтер;
автоматическая фиксация срабатывания уставок.
- подкатная тележка для транспортировки поверяемых
Программа для каждого прибора анализирует
приборов;
каждую зафиксированную в таблице результатов точку,
- комплект лотков/контейнеров, крючков и держателей для
проверяя результаты измерений по пределу основной
хранения мелких деталей и инструментов;
погрешности и пределу вариации. При превышении предела
- стеллаж, шкаф для хранения приборов, инструментов и
допускаемого значения погрешности и/или вариации
технической документации;
программа своевременно выдает на экран соответствующее
- другое оборудование, указанное в опросном листе.
предупреждение для возможности повторных измерений для
Информацию по коллекторам, стойкам, штуцерам,
данной точки и прибора до перехода к следующей точке ряда
быстросъемному соединению, источникам давления см. в
нагружения.
соответствующих разделах данного каталога.
6. Оформление результата поверки.
Внимание! Для запроса стоимости и заказа
После окончания процесса поверки (калибровки),
метрологического стенда для поверки и калибровки датчиков
программа формирует пакет документов - протокол поверки,
давления, манометров необходимо заполнить опросный лист
свидетельство о поверке или заключение о непригодности
(см. соответствующий раздел данного каталога, в электронном
(шаблоны редактируются, выбирается формат RTF, XML, HTM,
виде на сайте компании, компакт-диске или направляется
PDF, ODT), удовлетворяющие требованиям методик и ГОСТам,
по запросу). Контакты для вопросов, запроса и отправки
и сохраняет поверку в базе данных. В базе данных для каждого
опросного листа указаны в каталоге (в начале каталога и на
прибора формируется список ранее осуществленных поверок,
обложке) и на сайте www.emerson.ru/automation.
в котором указаны дата и результаты поверки (годен/не годен,
максимальное значение погрешности, показ документов).
Примеры документов см. в разделе "Программное
обеспечение Поверка СИД" данного каталога.
Для заказа Программного обеспечения "Поверка
СИД" необходимо указать "Автоматизированную обработку
результатов поверки" в опросном листе на метрологический
стенд или выбрать стандартное решение стенда (см.
соответствующие разделы каталога).
202
Метрологические стенды для приборов температуры
Метрологические стенды
для поверки, калибровки, ремонта
приборов температуры
СОСТАВ СТЕНДОВ:
Стенды применяются для поверки:
z Источники создания температуры:
- термоэлектрических преобразователей (ТП);
- жидкостные криостаты и термостаты;
- термопреобразователей сопротивления (ТС);
- трубчатые и шаровые печи;
- датчиков температуры с унифицированным
- сухоблочные калибраторы температуры
токовым выходным сигналом и цифровым сигналом
z Эталонные датчики температуры
HART;
z Прецизионные цифровые термометры
- жидкостных, дилатометрических термометров;
z Набор функциональных устройств
- вторичных приборов.
z Питание 220В, 50 Гц, Р≤1 кВт
(без источников создания температуры)
z Габаритные размеры стола - не более
1625х1200х895 (до 1625х1200х982) мм
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
Метрологические стенды для приборов температуры
203
ОПИСАНИЕ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
сопротивления, а также выходных сигналов ТС и ТП;
ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
- одновременно воспроизводить и измерять перечисленные
выше физические величины и проводить вычисление
В зависимости от заказа стенд поверочный датчиков
погрешности. Данный режим может использоваться для
температуры СПТ может быть укомплектован различными
проведения поверки измерительных и нормирующих
источниками создания температуры (см.табл.1):
преобразователей;
- жидкостными термостатами и криостатами;
- воспроизводить, измерять физическую величину с различными
- трубчатыми и шаровыми печами;
зависимостями (например, меандр, треугольник) и проводить
- сухоблочными калибраторами температуры, при этом
поверку преобразователей, имеющих различные функции
сухоблочные калибраторы температуры могут использоваться
преобразования (линейная, квадратичная или корнеизвлечения);
как в составе стенда, так и автономно (на каком-либо объекте
- хранить данные о результатах поверки в архиве калибраторов
заказчика).
или автоматически формировать протокол поверки (при
В качестве эталонных датчиков температуры в
использовании ПО, опция USB или RS232).
стенде могут быть применены (см.табл.2):
- эталонный термопреобразователь сопротивления типа
ЭТС-100 (3-го разряда), ПТС-100 (3-го разряда);
КОМПЛЕКТ ПОСТАВКИ
- эталонные термоэлектрические преобразователи типа ППО,
В комплект поставки метрологического стенда входят:
ПРО (1-го, 2-го и 3-го разрядов).
- стенд поверочный датчиков температуры СПТ-ххххххххх-ххх*;
Для поверки датчиков с выходными сигналами по
- эталонные средства измерений (в зависимости от поверяемых
цифровым протоколам (HART, Foundation Fieldbus) может
средств измерений);
использоваться полевой коммуникатор TREX или программное
- источники создания температуры;
обеспечение AMS.
- источники электрических сигналов;
В качестве вторичного прибора для измерения
- опции (по заказу)
естественных и унифицированных выходных сигналов
*Маркировка стенда СПТ определяется на основании
поверяемых датчиков температуры и выходных сигналов
заполненного опросного листа на стенд.
эталонных датчиков температуры в составе стендов применяется
Стандартный комплект стенда СПТ-ххххххххх-ххх:
8-ми канальный прецизионный мультиметр (цифровой
- рабочее место (включает стол с функциональными панелями,
термометр) Метран-514-ММП (см.табл.3) или аналогичные
светильником, розетками и устройством заземления);
приборы.
- кресло, тумба;
Использование на стенде мультиметра
- набор ключей и отверток.
Метран-514-ММП обеспечивает:
- одновременную поверку до 7-ми датчиков температуры (при
наличии соответствующих источников создания температуры);
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ И ОПЦИИ
- питание датчиков с унифицированным выходным сигналом
Дополнительно стенд может быть укомплектован
напряжением 24 В от встроенного источника опорного
следующим оборудованием:
напряжения;
- универсальный измеритель параметров окружающей среды
- автоматическую компенсацию термоЭДС холодного спая
(температура, давление, влажность) метеометр;
термоэлектрических преобразователей (погрешность канала
- цифровой мультиметр;
компенсации 0,3°С);
- осциллограф;
- автоматическое формирование протоколов поверки датчиков
- вольтметр;
температуры в соответствии с ГОСТ и методиками поверки).
- паяльная станция;
Для удобства коммутации эталонных датчиков
- персональный компьютер (ноутбук);
температуры в стенд встроены панели с переходными
- принтер;
клеммами. Также имеется исполнение стенда со встроенным
- дополнительная мебель (подкатная тележка для
мультиметром Метран-514 ММП в панель стенда, что
транспортировки поверяемых датчиков; шкафы; стеллаж для
позволяет освободить рабочее пространство стола от
хранения приборов, инструментов и технической документации);
множества соединительных проводов.
- комплект лотков/контейнеров для хранения мелких деталей;
Выбор метрологического оборудования
- другое оборудование, указанное в опросном листе.
осуществляется в соответствии с ГОСТ Р 8.461-2009
Внимание!
(ГОСТ 8.461-82) "Термометры сопротивления из платины, меди и
Для запроса стоимости и заказа метрологического
никеля. Методика поверки, ГОСТ 8.338-2002 "Преобразователи
стенда для поверки, калибровки и ремонта датчиков температуры
термоэлектрические. Методика поверки", а также согласно
необходимо заполнить опросный лист (см. соответствующий
требованиям конкретных заводов-изготовителей. Например,
раздел каталога, в электронном виде - на сайте компании,
поверка датчиков температуры Метран с токовым выходным
компакт-диске или в региональном представительстве
сигналом производится по методике поверки, изложенной
компании) и направить его в ближайшее региональное
в "Руководстве по эксплуатации на термопреобразователи
представительство компании.
с унифицированным выходным сигналом Метран-270,
Состав и обозначение комплектующих метроло-
Метран-270-Ex".
гического стенда формируется специалистами ПГ "Метран"
Для поверки вторичных приборов, работающих в
на основании заполненного заказчиком опросного
комплекте с датчиками температуры, возможна поставка в стенд
листа. Типовых стендов для всех применений нет, выбор
необходимых эталонов или многофункциональных калибраторов
оборудования индивидуальный в зависимости от поверяемых
(например, калибраторы Метран-510-ПКМ и Метран-540).
средств и пожеланий заказчика по автоматизации и опциям
Использование калибраторов Метран-510-ПКМ или
стенда, поэтому заполнение опросного листа обязательно для
Метран-540 (см.табл.4) на стенде позволяет:
формирования комплекта стенда!
- воспроизводить сигналы постоянного тока и напряжения,
сопротивления, а также воспроизводить выходные сигналы ТС
и ТП (с возможностью автоматической компенсации термо-эдс
холодного спая ТП);
- проводить измерение сигналов постоянного тока и напряжения,
204
Метрологические стенды для приборов температуры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКОВ СОЗДАНИЯ ТЕМПЕРАТУРЫ
Таблица 1
Характеристики и параметры
Жидкостные
Печи
Сухоблочные калибраторы
криостаты
термостаты
Диапазон воспроизводимых
от минус 80
до 300
от 100 до 1600
от минус 55 (относительно
температур,°С
окруж. температуры) до 650 °С
Пределы допускаемой основной
-
-
-
от ±0,02 до ±4,0
погрешности, °С
Нестабильность поддержания
±0,02/ч
±(0,01 -0,02)/ч
от ±0,03/ч. до ±0,4/
от ±0,02 до ±0,5
температуры, °С, в течение, не
мин
более
Глубина погружения в рабочее
450
500
от 180 до 550
от 140 до 160
пространство, мм
Количество одновременно
1-6
7-15
1-8
поверяемых датчиков, шт.
Диаметр поверяемых датчиков, мм
3-20
6-35
3,5-19,5
Напряжение питания, В; частота Гц
220; 50
220 и 380; 50
220; 50
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭТАЛОННЫХ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Таблица 2
Характеристики и параметры
Эталонные термопреобразователи
Эталонные термоэлектрические преобразователи
сопротивления
ЭТС-100
ПТС-100
ППО
ПРО
Диапазон измеряемых
-196...0,01
-196...0,01
300...1200
900...1800
температур,°С
-50...419,527
0,01...419,527
0,01...419,527
0,01...660,323
Диаметр погружаемой части,
5
6,3
4,6
4
мм
Длина погружаемой части, мм
550
550
290
290; 530
300
Общая длина, мм
670
1000
1250; 1600
1250; 1600
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭТАЛОННОГО МУЛЬТИМЕТРА МЕТРАН514 ММП
Таблица 3
Диапазон
Цена младшего
Пределы допускаемой основной
Функция
измерений
разряда
погрешности, °С
Измерение силы постоянного тока
±(0-25) мА
0,0001 мА
0,0065%ИВ+0,25 мкА*
Измерение напряжения постоянного тока
±(0-200) мВ
0,1 мкВ
0,005%ИВ+2,0 мкВ*
±(0-1,1) В
1 мкВ
0,005%ИВ+10 мкВ*
Измерение сопротивления постоянному току
0-400 Ом
0,001 Ом
0,0025%ИВ+0,005 Ом*
400-2000 Ом
0,001 Ом
0,0025%ИВ+0,02 Ом*
Измерение ТП следующих типов НСХ:
-200...2500°С
0,1
±0,15...0,5°С (дополнительная
R(ПП), S(ПП), B(ПР), N(НН), K(ХА), T(МК), J(ЖК),
погрешность при использовании
E(ХКн), L(ХК), A1, A2, A3 (BP)
кабеля КТП, для компенсации
температуры холодного спая ±0,3°С)
Измерение ТС
-199...1099°С
0,001
от ±0,015+0,000025t
W100=1,3910 НСХ: 50П, 100П, 200П, 500П, 1000П;
до ±0,03+0,000025t
W100=1,3850 НСХ: Pt50, Pt100, Pt200, Pt500, Pt1000;
W100=1,4280 НСХ: 50М, 53М, 100М;
W100=1,4260 НСХ: Cu50, Cu100;
W100=1,6170 НСХ: 100H, Ni100
* В диапазоне температур от 10 до 35°С.
Примечания:
1. ИВ - значение текущей измеряемой величины.
2. Выбор поддиапазонов измерений осуществляется автоматически.
Метрологические стенды для приборов температуры
205
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭТАЛОННЫХ КАЛИБРАТОРОВ
Таблица 4
Диапазон
Пределы допускаемой основной погрешности
Цена младшего
Функция
измерений
разряда
Метран-510ПКМ-А
Метран-510ПКМ-Б
Метран-540
(рабочий)
±(0-5) мА
0,1 мкА (1 мкА1))
0,0075%ИВ+0,25 мкА
0,015%ИВ+0,25 мкА
Измерение силы
±(0-22) мА
0,0075%ИВ+1 мкА
0,015%ИВ+1 мкА
постоянного тока
±(0-24) мА
0,03%ИВ+1 мкА
±(0-5) мА
0,1 мкА (1 мкА1))
0,0075%ИВ+0,25 мкА
0,015%ИВ+0,25 мкА
Воспроизведение силы
±(0-24) мА
0,0075%ИВ+1 мкА
0,015%ИВ+1 мкА
постоянного тока
±(0-25) мА
0,03%ИВ+1 мкА
±(0-100) мВ
1 мкВ (0,01 мВ1))
0,0075%ИВ+5 мкВ
0,015%ИВ+5 мкВ
0,03%ИВ+7 мкВ
Измерение напряжения
±(0,1-1) В
0,01 мВ (0,1 мВ1))
0,0075%ИВ+0,05 мВ
0,015%ИВ+0,05 мВ
0,03%ИВ+0,07 мВ
постоянного тока
±(1-10) В
0,1 мВ (1 мВ1))
0,0075%ИВ+0,55 мВ
0,015%ИВ+0,55 мВ
0,03%ИВ+0,7 мВ
±(10-50) В
1 мВ
0,03%ИВ+7 мВ
±(0-100) мВ
1 мкВ
0,0075%ИВ+5 мкВ
0,015%ИВ+5 мкВ
0,03%ИВ+7 мкВ
Воспроизведение
±(-10-100) мВ
1 мкВ
0,03%ИВ+0,07 мВ
напряжения постоянного
±(0-1) В
0,01 мВ
0,0075%ИВ+0,05 мВ
0,015%ИВ+0,05 мВ
0,03%ИВ+0,7 мВ
тока
±(0-5) В
0,1 мВ
0,0075%ИВ+0,25 мВ
0,015%ИВ+0,25 мВ
±(0-12) В
0,1 мВ (1 мВ1))
±(0-400) Ом
1 мОм (0,01 Ом1))
0,0075%ИВ+0,01 Ом
0,015%ИВ+0,02 Ом
0,03%ИВ+0,04 Ом
Измерение сопротивления
±(400-2000) Ом
0,01 Ом (0,1 Ом1))
0,0075%ИВ+0,05 Ом
0,015%ИВ+0,1 Ом
0,03%ИВ+0,1 Ом
Воспроизведение
±(0-400) Ом
1 мОм (0,01 Ом1))
0,0075%ИВ+0,01 Ом
0,015%ИВ+0,02 Ом
0,03%ИВ+0,08 Ом
сопротивления
±(400-2000) Ом
0,01 Ом (0,1 Ом1))
0,0075%ИВ+0,05 Ом
0,015%ИВ+0,1 Ом
0,03%ИВ+0,4 Ом
Измерение ТП следующих
типов НСХ: R (ПП); S (ПП);
B (ПР); N (НН); K (ХА); T
-200…2500°С
0,01 °С (0,1°С 1))
0,2…1,58°С±1 е.м.р.2)
0,25…1,6°С±1 е.м.р.2)
0,2…2,5°С 2)
(МКн); J (ЖК); E (ХКн);
L (ХК); A-1, A-2, A-3 (ВР)
Измерение ТС
W100=1,3910 НСХ: 50П,
100П, 200П, 500П, 1000П;
W100=1,3850 НСХ: Pt50,
Pt100, Pt200, Pt500, Pt1000;
0,01…0,14°С
0,01…0,38°С
W100=1,4280 НСХ: 50М,
-199…849°С
0,01°С
0,027…0,76
±1 е.м.р.
±1 е.м.р.
53М, 100М;
W100=1,4260 НСХ: Cu50,
Cu100;
W100=1,6170 НСХ: 100H,
Ni100
1) Автоматическое изменение младшего разряда, плавающая запятая (только для Метран-540).
2) Предел дополнительной допускаемой погрешности канала компенсации температуры холодного спая ±0,5°С.
206
Метрологические стенды для газоанализаторов
Метрологические установки и стенды
для поверки/калибровки газоанализаторов
z Рабочее место поверителя с ручным или
Метрологические стенды и установки моделей
автоматическим регулированием подаваемой в
СПГ предназначены для поверки газоанализаторов,
поверяемый прибор концентрацией газа
хроматографов, газоаналитических систем и газоана-
z Готовые схемы коммутацией для подключения
литических преобразователей, а также их калибровки
к баллонам с газовым смесям или к эталонным
и проверки работоспособности, например в процессе
газогенераторам
наладки оборудования.
z
Потребляемая мощность стенда не более 4 кВт,
Стенд обеспечивает коммутацию потоков
питание от сети 220 В, 50 Гц
различных баллонов с ГСО-ПГС и газогенераторов
к системе пневматической коммутации стенда и в
зависимости от решаемых измерительных задач - к
поверяемым и калибруемым средствам измерений.
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
Метрологические стенды для газоанализаторов
207
УСТРОЙСТВО И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УСТАНОВОК И СТЕНДОВ СПГ
Стенды СПГ выпускаются в нескольких модификациях:
8. Монитор
- СПГ (рабочее место поверителя в комплекте с отдельно
9. Вытяжная камера (отдельно расположенная)
расположенной вытяжной камерой, стойкой напольного
1) Основной состав стенда с СПГ: каркас, панели с элементами
или настольного исполнения со встроенными генераторами
пневматической коммутации, эталонные газогенераторы
газовых смесей, вспомогательным оборудованием для работы
газовых смесей, ротаметры.
на рабочем месте);
- СПГ-2 (стойка настольного исполнения для поверки
газоанализаторов с ручным управлением при использовании
баллонов с готовыми эталонными смесями);
- СПГ-Р (рабочее место поверителя в комплекте с надстройкой,
встроенной вытяжной камерой и вспомогательным
оборудованием для организации работы на рабочем месте)
Внутренняя пневматическая разводка стендов
выполнена материалов, устойчивых к воздействию химических
сред (материал трубок - сталь 12Х18Н10Т, уплотнения -
фторопласт). Для стендов в состав которых входят генераторы
газовых смесей, существуют особые ограничения в применении
из-за того, что не все возможные среды в требуемых
концентрациях сертифицированы для стандартных генераторов
газовых смесей. В исключительных случаях на стенде
применяются одновременно каналы с ручным регулированием
подачи смеси для поверки газоанализаторов и автоматические
генераторы газовых смесей.
Генераторы служат для приготовления газовых смесей
со следующими компонентами: оксид азота, диоксид азота,
диоксид серы, сероводород, аммиак, оксид углерода, метан,
закись азота, диоксид углерода, сероуглерод, хлористый
Рис.1. Внешний вид и устройство стенда СПГ.
водород, хлор, кислород, водород, ацетилен, этилен, этан,
пентан, пропан,бутан, гексан, метилмеркаптан, бутилмеркаптан,
Состав метрологической установки для поверки
этилмеркаптан, пропилмеркаптан, фтор, сероокись углерода,
газоанализаторов СПГ-2 выполнен в виде стойки настольного
диэтиловый эфир, диклорэтан, пропен, хладон R-22, хладон,
исполнения и предназначен для проведения поверки
хладон R134а, хладон 227еа, фтористый водород, метанол,
газоаналитического оборудования с помощью готовых
этанол, бутанол, этилацетат, ацетон, бензол, толуол, ксилол,
образцовых газовых смесей, с требуемыми по методике
аргон, гелий, азот.
поверке значениями концентраций целевых компонентов.
В состав метрологического стенда СПГ может входить
Стенд СПГ-2 (см. рис.2) позволяет одновременно
один или несколько генераторов газовых смесей, в зависимости
подключить до 4-х баллонов с поверочными газовыми
от подаваемой в поверяемый прибор газовой смеси.
смесями (ГСО-ПГС) через боковую панель (поз.2) и проводить
Генераторы газовых смесей служат для воспроизведе-
поочередное регулирование и подачу смеси к входному порту
ния заданных значений концентраций газов и паров в воздухе
поверяемого прибора. Каждый из каналов стенда имеет свою
или азоте. При минимальном количестве исходных смесей с
линию регулирования, элементы которой встроены в лицевую
помощью генераторов газовых смесей можно получить разно-
панель стенда СПГ-2 (поз.3):
образные газовые смеси, отличающиеся по составу и концен-
- отсечной клапан канала, используется для включения/
трации. газовых смесей
отключения баллона ПГС-ГСО от выходного порта стенда;
Генераторы являются рабочими эталонами 1-го
- манометр, для контроля в канале давления смеси;
разряда (в соответствии с Государственной поверочной схемой
- регулирующий ротаметр, используется для задания по
для средств измерений содержания компонентов в газовых
каждому из каналов расхода газовой смеси (диапазон
средах ГОСТ 8.578-2014) и предназначены для приготовления
регулирования от 0,4 до 4,1 л/мин).
бинарных газовых смесей с заданным значением концентрации
Каркас стенда СПГ-2 выполнен из алюминиевого
газов методом динамического разбавления или смешивания
профиля (поз.4). Для транспортировки стенд имеет ручки для
исходных чистых газов или газовых смесей (ГСО-ПГС или
транспортировки (поз.1).
эталонов сравнения) с газом-разбавителем (азотом, воздухом).
В качестве эталонов на стенде СПГ-2, используются
Для приготовления газовых смесей с низкими
образцовые газовые смеси (ПГС-ГСО), которые могут
концентрациями компонента используются генераторы газовых
выступать в качестве эталонов нулевого, 1-го и 2-го разряда
смесей со встроенными источниками микропотока.
(в соответствии с Государственной поверочной схемой для
Работа генераторов может осуществляться как
средств измерений содержания компонентов в газовых средах
в ручном режиме (управление с лицевой панели), так и
ГОСТ 8.578-2014).
в автоматизированном (управление от персонального
компьютера по интерфейсу RS232). В автоматизированном
режиме производится расчет коэффициентов разбавления и
расхода, контроль выхода эталонов на режим. Коэффициент
разбавления настраивается в диапазоне 1:1…2500
Пример рабочего места для поверки газоанализаторов
в комплекте со стендом СПГ (см.рис.1).
1. Стенд СПГ 1) (стойка с эталонами).
2. Стол рабочий СР-1.
3. Баллоны с газовыми смесями
4. Коммутационные пневматические линии
5. Подставка для установки поверяемых газоанализаторов
6. Поверяемый газоанализатор.
7. Стационарный компьютер (с АРМ для поверки управления
эталонами)
208
Метрологические стенды для газоанализаторов
Рис.2. Внешний вид и устройство стенда СПГ-2.
Стенды СПГ-Р являются компактным решением для
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ И ОПЦИИ
организации поверки газоанализаторов и сигнализаторов газа.
Дополнительно стенд может быть укомплектован
Встроенная в надстройку стенда вытяжная камера используется
следующим оборудованием:
для установки в нее до 4х поверяемых приборов. Вытяжная
- тележка подкатная под поверяемые газоанализаторы;
камера подключается к системе вентиляции лаборатории и
- вакуумметр (от 1 до 0 кгс/см2);
позволяет отводить отработанные поверочные газовые смеси.
- стеллаж;
На лицевых и боковых панелях стенда расположены
- ноутбук
элементы управления подачей газовой смеси из баллонов с
- принтер лазерный;
образцовой смесью (ПГС-ГСО), питания и измерения выходных
- универсальный измеритель параметров окружающей среды;
поверяемых приборов.
- секундомер;
Пример состава рабочего места для поверки
- контейнер для баллонов с нулевыми газами;
газоанализаторов СПГ-Р:
- контейнер для баллонов с поверочными газовыми смесями;
1. Рабочий стол с надстройкой
- мегаомметр;
2. Вытяжная камера, встроенная в надстройку рабочего стола
- источники питания;
3. Стойки для установки баллонов в вертикальном положении
- многофункциональные калибраторы или мультиметры;
4. Лицевые и боковые панели для управления
- тестер;
- набор ключей (обмедненных).
Для поверки газоанализаторов необходимо нали-
чие баллонов с целевыми и чистыми газами, находящихся
под высоким давлением. При подборе комплектации ме-
трологического стенда Вам будет направлен перечень не-
обходимых баллонов и адрес поставщика для организации
прямой поставки. Приобретение баллонов пользователь
осуществляет самостоятельно у поставщика баллонов, в
связи с особенностями их поставки.
Внимание!
Для запроса стоимости и заказа метрологического
стенда для поверки, калибровки газоанализоторов необходимо
заполнить опросный лист (см. приложение; в электронном
виде - на сайте компании, компакт-диске, в региональном
представительстве компании) и направить его в ближайшее
региональное представительство компании.
Состав и обозначение комплектующих метрологиче-
ского стенда формируется специалистами компании на основа-
Рис.3. Внешний вид и устройство стенда СПГ-Р.
нии заполненного заказчиком опросного листа. Типовых стендов
для всех применений нет, выбор оборудования индивидуальный
КОМПЛЕКТ ПОСТАВКИ
в зависимости от типов и характеристик поверяемых средств
В комплект поставки стендов СПГ входят:
заказчика, поэтому заполнение опросного листа обязательно
- стенд поверочный для газоанализаторов;
для формирования комплекта стенда!
- газогенераторы (только для стендов СПГ);
- стол рабочий (с полкой, светильником, розетками,
заземлением, кресло) для стендов СПГ и СПГ-Р;
- дополнительное оборудование - опции (по заказу);
- компьютер (для управления газогенераторами, только для
стендов СПГ);
- вытяжной шкаф (для стендов СПГ);
- комплект подключения баллонов газоразбавителей и
баллонов с поверочными газовыми смесями (ГСО-ПГС)
(редукторы, переходные штуцеры, трубки).
Установки эталонные для поверки и калибровки уровнемеров
209
Установки эталонные для поверки
и калибровки уровнемеров
z Эталонные установки 1 го и 2го разряда по
Эталонная установка производства Группы компаний
ГОСТ 8.477-82 и ГОСТ 8.321-2013 для поверки
«Метран» КМС-УПУ служит для поверки и калибровки
уровнемеров
уровнемеров в лабораторных условиях по требованиям ГОСТ
z Диапазон измерений установок до 30 м
8.321-2013.
z Предел допускаемой абсолютной погрешности
Установка предназначена для имитации уровня
измерения уровня от 0,3 мм
жидкости (по-горизонтали) при поверке и калибровке радарных,
z Исполнения установки для поверки как контактных
волноводных (тросовых и стержневых), емкостных, поплавковых
так и бесконтактных уровнемеров
уровнемеров. По запросу установка может выпускаться с
z
Установка эталонная для поверки или калибровки
дополнительными приспособлениями для поверки буйковых
уровнемеров КМС-УПУ внесены в ФИФ Госреестра
уровнемеров (набора грузов и навесок для имитации веса
средств измерений под № 89465-23
буйка) или в исполнении для поверки с прямым заданием
уровня жидкости, например, для поверки уровнемеров с
Внимание:
коаксиальными типами зондов, или уровнемеров поверку и
По специальному заказу возможно изготовление
калибровку которых требуется проводить на вертикально-
установок для поверки уровнемеров с большим ди-
установленном резервуаре.
апазоном измерений или более высокой точности.
Так как линейная часть установки выставляется
горизонтально ее рабочий диапазон ограничивается размерами
лаборатории и согласовывается с заказ- чиком. Максимально
возможный сертифицированный рабочий диапазон - 30 м (по
специальному заказу возможно изготовление установок с
диапазоном до 80 м).
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
210
Установки эталонные для поверки и калибровки уровнемеров
ОБЩИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ УСТАНОВОК ДЛЯ ПОВЕРКИ И КАЛИБРОВКИ УРОВНЕМЕРОВ
Установки для поверки и калибровки уровнемеров
Управление перемещением тележки подвижной
могут использоваться в лабораториях по поверке средств
части установки производиться через программное
измерений уровня государственных метрологических служб,
обеспечение или вручную. Для управления процессом
метрологических службах юридических лиц и промышленных
поверки в ручном режиме используются кнопки управления,
предприятиях, аккредитованных на право поверки средств
расположенные на встроенную в подвижную часть панели.
измерений в качестве рабочего эталона 1 го и 2 го разряда.
При помощи кнопок оператор может включить или остановить
Каждая
установка
проектируются
под
перемещение тележки, задать ее скорость. На встроенный в
конструктивные особенности поверяемых уровнемеров,
панель информационный экран из АРМ передается значение о
рабочий диапазон установки определяется техническим
положения подвижной части.
заданием на проектирование и согласовывается с заказчиком.
В зависимости от модификации установка может
На этапе согласования проекта установки с заказчиком
включать в свой состав дополнительные вспомогательные
определяется перечень уровнемеров, поверка которых будет
узлы:
поддерживаться на рабочем месте. В состав установки для
- приспособления для поверки радарных уровнемеров
поверки уровнемеров может не входить ряд приспособлений
(экраны для поглощения радиоволнового излучения (поз. 4);
и оборудование применение, которых будет экономически не
щит отражателя (поз. 5), который закрепляется на подвижную
целесообразным.
часть установки);
Основным элементом установки для поверки и
- приспособления для поверки волноводных уровнемеров
калибровки уровнемеров КМС-УПУ (см. рис.
1) является
(опоры для поддержки зонда (поз. 6); система для натяжения
горизонтально расположенная линейная часть (поз.2).
зондов (поз. 7));
Линейная часть представляет собой систему рельсовых
- комплект для поверки буйковых уровнемеров (стойка для
направляющих профилей, жестко закреплённых к полу
установки уровнемера; комплект подвесок и грузов; весы;
лаборатории. Перед проведением поверки установки КМС-
антивибрационный метрологический стол);
УПУ опоры направляющих регулируются для обеспечения
- приспособление для закрепления поплавка при поверке
требуемого отклонения от плоскости.
поплавковых или магнитострикционных уровнемеров;
Для
крепления
уровнемеров
применяется
- рабочее место оператора (рабочий стол с надстройкой
установочная плита (поз. 2), жестко связанная с конструкцией
и встроенными панелями и освещением; персональный
линейной части и строго перпендикулярная основной
компьютер, тумба, кресло) или пульт управления (стойка
горизонтальной оси линейной части.
с панелями защиты и управления, а также встроенным
Подвижная
часть
установки
для
поверки
персональным компьютером).
уровнемеров перемещается плоскопараллельно относительно
На установке КМС-УПУ предусмотрены средства
установочной плиты и вдоль линейной части. Положение
защиты персонала и оборудования: ключ управления (по
подвижной части определяется при помощи магнитного
запросу, для защиты от несанкционированного доступа);
энкодера и специализированного программного обеспечения,
сигнальная колонна (поз. 8); источник бесперебойного питания
которое входит в АРМ установки. Программное обеспечение
(по запросу); электрические автоматы и кнопки для защиты и
используется для хранения в архиве базы данных результатов
отключения установки.
испытаний с учетом по серийному номеру уровнемера.
В конструкции установки может быть предусмотрена
Подвижная часть установки (поз.
3) включает
система для применения ленты измерительной (рабочий
отражающий диск для поверки волноводных (рефлекс-
эталон 3го разряда), с узлом видео фиксации показаний ленты
радарных уровнемеров) с возможностью крепления
измерительной.
отражающего экрана для поверки радарных уровнемеров.
На опоре установочной плиты (поз.2) может быть
размещена дублирующая панель для электрического питания
поверяемых уровнемеров (12 В, 24 В, 36 В), и снятия показаний
во время поверки/ калибровки (4-20 мА, HART, модбас).
8
4
5
6
7
2
1
3
Рис.1. Общий вид установки КМС-УПУ для поверки и калибровки уровнемеров
Установки эталонные для поверки и калибровки уровнемеров
211
Установки для поверки и калибровки уровнемеров
Группа компаний «Метран» оказывает услуги по
являются прецизионным оборудованием, корректность
монтажу установок для поверки и калибровки уровнемеров,
работы которого зависит от соблюдения норм и требований
атакже по их подготовке к поверке. Первичная и периодическая
по монтажу.
поверка установок проводится с привлечением специалистов
При установке линейной части и поверке установки
ведущих институтов метрологии и стандартизации, с
КМС-УПУ используются эталонные лазерные интерферометры
подходящей областью аккредитации. При проведении поверки
(см. рис. 2 поз.1). При помощи лазерного луча (поз.
2)
для передачи единицы дистанции используется прецизионный
выставляются оси и плоскости линейной части установки,
лазерный интерферометр, находящийся в собственности
подвижной тележки и установочной плиты.
Группы компаний «Метран».
1
2
Рис.2. Схема настройка установки для поверки и калибровки уровнемеров с применением лазерных интерферометров
Установки выпускаются в различных исполнениях
УСЛОВИЯ ЭКСПЛУАТАЦИИ
отличающиеся
пределами
допускаемой
абсолютной
- температура окружающего воздуха: 20±5 °С
погрешности измерений уровня (см. табл. 1):
- относительная влажность воздуха: 30-80%
Таблица 1
- атмосферное давление: 84-106 кПа
- стабильность
температуры
окружающего
воздуха
Предел допускаемой
Дискретность
Исполнение
(изменение не более 1 °С в час)
абсолютной погрешности
измерений
установки
- разница температуры в различных точках линейной части не
измерений уровня, мм
уровня, мм
более 2 °С
А
0,3
- отсутствие вибрации, тряски, ударов и электромагнитного
воздействия (в том числе от устройств, расположенных
Б
0,5
0,02
близи от установки)
В
1
ПОВЕРКА
Диапазон измерений уровня на установке КМС-
Периодичность поверки -1 раз в год.
УПУ зависит от заказа. Фактический диапазон измерений
Госповерка в качестве эталона в соответствии
согласовывается с заказчиком на этапе проектирования
с методикой «МП 208-007-2023. Установки для поверки и
установки и указывается в эксплуатационной документации.
калибровки уровнемеров КМС-УПУ. Методика поверки".
Максимальный диапазон измерений, для установок,
произведенных в соответствии с утвержденным типом СИ
КОМПЛЕКТ ПОСТАВКИ
(№ гос.реестра 89465-23) составляет 30 м. По специальному
1. Рабочее место оператора (рабочий стол или пульт)
заказу возможно изготовление установок повышенной
2. Линейна часть
точности, или с расширенным диапазоном измерений (до 80
3. Подвижная тележка с установочной плитой
м) при условии аттестации (сертификации) рабочего места.
4. Комплект отражателей для поверки волноводных уровне-
Электрическое питание:
меров (опция)
-
220 В, 50 Гц для подключения электроприборов к сети
5. Стойки для поддержки измерительных зондов (опция)
рабочего стола;
6. Система натяжения зондов с динаномометром (опция)
-
12 В; 24 В; 36 В для поверяемых приборов.
7. Зажимы для поверки волноводных уровнемеров (опция)
Потребляемая мощность: не более 2 кВт
8. Замыкатели для поверки коаксиальных уровнемеров
(опция)
Размеры установки: длина - не более L+2,5 м
9. Отражающий щит (опция)
(где L-диапазон измерений установки); ширина - 4 м; высота
10. Экраны поглощения радиоволнового излучения (опция)
- 2,05 м
11. Комплект для поверки буйковых уровнемеров (стойка,
Масса: до 1500 кг
комплект подвесок и грузов, весы электронные, стол
Требования к поверхности полов: максимальное
метрологический)
отклонение уровня поверхности пола не более 1.8 мм/м
12. Вспомогательное оборудование и опции.
212
Оборудование для учебных целей
Cтенды и комплекты оборудования для учебных
заведений и центров повышения квалификации
Метрологические стенды и комплекты оборудования
IV. С для изучения функциональной и вторичной
для учебных заведений и центров повышения квалификации
аппаратуры (рис.4)
предназначены для организации учебного процесса:
Изучение:
- изучение устройства, принципов работы приборов и средств
- устройства принципа действия вторичных приборов,
автоматизации: датчиков давления, температуры, расхода,
измерительных (нормирующих) преобразователей и
уровня, вторичных приборов, блоков питания, регулирующих
функциональной аппаратуры;
клапанов, штангенциркулей, микрометров и т.п.;
- способов и средств настройки и поверки вторичных приборов
- изучение методов и средств поверки, калибровки и настройки
и преобразователей (калибраторы и т.п.);
приборов;
- изучение особенностей работы с оборудованием,
- обучение работе с эталонами (калибраторы, эталоны давления,
предназначенным для применения во взрывоопасных зонах.
прецизионные мультиметры и д.р.);
V. Стенд для изучения приборов измерения уровня
- обучение работе с устройствами для настройки
(рис.5)
интеллектуальных приборов на базе цифровых протоколов HART
Изучение:
и FOUNDATION Fieldbus (коммуникаторы, модемы);
- устройства и принципа действия радарных (бесконтактных)
- изучение беспроводных технологий (полевой уровень, сеть
и волноводных (контактных) уровнемеров; сигнализаторов
управления), устройства, принципов работы и настройки
уровня;
беспроводных датчиков;
- способов и средств настройки уровнемеров (HART-устройств).
- обучение работе с программными обеспечениями указанных
VI. Стенд для изучения приборов расхода (рис.6)
приборов и оборудования (настройка приборов, формирование
Изучение:
протоколов поверки/калибровки и т.д.).
- устройства и принципа действия сужающих устройств
Внимание! Комплекты оборудования формируются по
(различные диафрагмы, трубка Annubar - аналог трубки Пито);
заявке учебного заведения. По желанию заказчика поставляются
расходомеров на базе трубки Annubar (измерение расхода по
учебные пособия (лабораторные работы) и проводится обучение
методу переменного перепада давлений);
преподавателей работе с приборами.
- способов и средств настройки расходомеров (HART-устройства).
Примеры комплектации и возможностей учебных
VII. Стенд для изучения регулирующей и запорной
стендов и комплектов
аппаратуры (рис.7)
Стенды и комплекты оборудования формируются
Изучение:
в зависимости от учебных целей, задач, темы и объема
- устройства и принципа действия клапана Fisher GX;
лабораторных работ по заявке учебного заведения. Стенды
- настройка и показание работы клапана Fisher GX с помощью
из разделов I, II, III можно изготовить универсальными, тогда
HART-модема Метран-682 и ПО PROLINK ,калибратора давления
на любом из них можно провести все лабораторные работы,
Метран-515 и стенда СПК.
предусмотренные для каждого из них.
VIII. Комплект для изучения приборов для
I. Стенд для изучения приборов давления,
линейно-угловых измерений
разрежения, давления-разрежения (рис.1)
Изучение устройства и принципа действия
Изучение:
оборудования для измерения длин, углов и диаметров
- устройства и принципа действия манометров, тягонапоромеров
отверстий (штангенциркули, рулетки, меры и т.п.).
вакуумметров, и т.п.; преобразователей давления с
Выполнение измерений с помощью оборудования для
пневматическим выходным сигналом;
линейно-угловых измерений.
- способов и средств их поверки.
IX. Комплект оборудования для организации
II. Стенд для изучения приборов давления,
методического обучения
разрежения, давления-разрежения (рис.2)
Планшеты, мультимедийный проектор, компьютер,
Изучение:
доска и т.д.
- устройства и принципа действия преобразователей давления
X. Стенды-тренажеры, имитирующие работу
с унифицированными и цифровыми выходными сигналами;
реально-действующих установок (рис.8)
- способов и средств их настройки и поверки (калибраторы и
Тренажер для изучения настройки, работы, поиска и
т.п., HART-устройства).
устранения неисправностей для различных технологических
III. Стенд для изучения приборов измерения
процессов.
температуры (рис.3)
Внимание!
Изучение:
Специалисты ПГ "Метран" оказывают помощь и
- устройства и принципа действия преобразователей
консультации при выборе состава стендов.
температуры с естественными, унифицированными и
Для заказа учебного стенда необходимо составить
цифровыми выходными сигналами;
перечень необходимых для учебного процесса лабораторных
- устройства и принципа действия пирометров;
работ или указать необходимые для изучения приборы и
- способов и средств их настройки и поверки датчиков
направить запрос в ближайшее региональное представительство
температуры (калибраторы и т.п., HART-устройства).
ПГ Метран.
Контакты региональных представительств см. на
обложке каталога или на сайте www.emerson.ru/automation.
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
213
Оборудование для учебных целей
Рис.1.
Рис.5.
Рис.2.
Рис.6.
Рис.3.
Рис.7.
Рис.4.
Рис.8.
214
Сервисные услуги
Услуги по поверке, ремонту эталонов давления,
электрических калибраторов и прецизионных
датчиков давления
Эксплуатация и особенно техническое обслуживание
2. Сервисные услуги по портативным калибраторам
и поверка эталонов, выпускаемых в АО "ПГ Метран", требует
давления серии Метран
высокой квалификации обслуживающего персонала.
Профилактические работы: проверка герметичности
Регулирование и настройка выпускаемых эталонов,
и работоспособности, устранение неисправностей, определение
а так же их градуировка и поверка (калибровка) достаточно
метрологических характеристик.
сложны и немногие предприятия, в том числе областные
Средний или сложный ремонт в короткие сроки.
центры стандартизации и метрологии, обладают необходимыми
Перенастройка предполагает:
эталонами для проведения таких работ.
- поставка дополнительных модулей давления и источников
Мы рекомендуем нашим заказчикам осуществлять
давления для ранее приобретенных калибраторов;
техническое обслуживание эталонов, изготовленных в АО "ПГ
- изменение основной погрешности измерения давления для
Метран", непосредственно у изготовителя.
калибраторов Метран 501-ПКД-Р и Метран-517 в соответствии
АО "ПГ Метран" обладает превосходной
с кодами погрешности и погрешностями модулей давления для
метрологической базой эталонов давления класса точности
конкретной модели.
от 0,005%, мультиметрами и мерами сопротивления, а также
Градуировка выполняется, если основная
специализированным оборудованием для настройки и
погрешность калибратора превышает допускаемые пределы.
регулировки оборудования.
1. Сервисные услуги по калибраторам давления
пневматическим серии Метран-500 Воздух, задатчикам
давления серии Воздух
Профилактические работы: чистка, проверка
герметичности и работоспособности, определение
метрологических характеристик.
Средний с частичной заменой деталей в узлах или
сложный ремонт с частичной или полной заменой узлов в
короткие сроки.
Перенастройка предполагает:
- изменение единиц измерения давления;
- изменение массы грузов под новое значение ускорения
свободного падения для конкретной местности;
- изготовление дополнительного комплекта грузов (см. раздел
каталога Калибраторы давления пневматические Метран-500
Воздух);
- изменение класса точности с 0,05 на 0,02, с 0,02 на 0,015 и с
0,015 на 0,01 (в соответствии с имеющимися классами точности
для конкретной модели).
Калибровка портативных калибраторов давления и
Градуировка выполняется, если погрешность
эталонных модулей давления Метран
калибратора или задатчика превышает допускаемые пределы.
Ремонт и градуировка пневматических калибраторов
Подгонка массы грузов на эталонных весах
давления Метран-500 Воздух
Сервисные услуги
215
3. Сервисные услуги по метрологическим
4. Сервисные услуги по метрологическому
стендам
оборудованию, изготовленному другими предприятиями
Наши специалисты проводят консультации по подбору
Наша компания имеет опыт проведения текущего
метрологического оборудования, производят монтаж и наладку
ремонта и поверки (калибровки) эталонных калибраторов
стендов, их дальнейшую модернизацию и комплектацию новыми
давления и цифровых манометров, высокоточных датчиков
эталонами, а также осуществляют разработку программного
давления с погрешностью (0,075-0,1)%, сторонних
обеспечения.
производителей.
Отличительной чертой сервисных услуг нашей
компании является то, что перед поверкой наши специалисты
проведут необходимую предповерочную подготовку и
проверят основные метрологические характеристики средства
измерений, что позволит избежать обнаружения несоответствия
характеристик при проведении поверки и получения "Извещения
о непригодности к применению" и поможет сэкономить деньги
и время наших заказчиков.
АОПГ "Метран" обладает собственной метрологической
лабораторией, аккредитованной на право поверки согласно
действующего законодательства РФ.
По запросу заказчика после оказания объема
сервисных услуг оборудование поверяется с заполнением
записи о результатами поверки в ФИФ. Оказание сервисных
услуг по запросу заказчика завершается поверкой.
Технический уровень и высокий профессионализм
персонала позволяет осуществлять калибровку средств
измерений в соответствии с областью аккредитации по
следующим видам:
Работы по калибровке с использованием прецизионного
- измерение давления, вакуумные измерения
грузопоршневого калибратора давления PG7601
- измерение электротехнических величин;
- измерение времени и частоты;
- измерение массы.
216
HART комплект
ФУНКЦИОНАЛЬНАЯ АППАРАТУРА.
ВТОРИЧНЫЕ ПРИБОРЫ
HART комплект
z Диагностика состояния полевых приборов
НАRТ комплект используется в процессе
поддерживающих HART-протокол
обслуживания и настройки контрольно-измерительных
z Настройка полевых приборов поддерживающих
приборов:
HART-протокол
• датчиков давления,
z Мобильное переносное решение для полевых
• датчиков температуры,
работ
• расходомеров,
z Поддержка DD Метран, Rosemount и других
• уровнемеров
производителей
и других приборов поддерживающих НАRТ-протокол.
z Возможность установить любое необходимое
заказчику программное обеспечение
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
HART комплект
217
КОНСТРУКЦИЯ КОМПЛЕКТА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
HART комплект представляет из себя сборку
Планшет
промышленного планшетного компьютера Getac UX10-Ex во
взрывозащищённом исполнении с HART-модемом Метран-683,
объединённую в удобном для переноски чехле. Реализован
принцип «всё-в-одной-сумке».
К датчику, поддерживающему HART-протокол,
комплект подключается при помощи измерительных щупов с
наконечниками типа «крокодил».
Для подключения к датчику персоналу необходимо
только:
1. Вынуть из кармана 2 «крокодила» и подключить их к клеммам
+ и -
Таблица 1
2. Включить планшет
Экран
10 дюймов
3. Запустить программное обеспечение
Защита от пыли
IP65
и влаги
ГАБАРИТНЫЕ РАЗМЕРЫ
Температура
-20 ° … +50 °С
окружающей
среды
Исполнение по
2Ex ic op is IIC T4 Gc X
взрывозащите
Операционная
Windows 10, 11
система
Программное
ПО для настройки датчиков в комплекте
обеспечение
Поддержка DD датчиков Метран, Rose-
mount и др. производителей.
Дополнительные
Возможность установить любое другое
возможности
необходимое заказчику программное
обеспечение - RadarMaster, Pactware
и т.п. В том числе для работы с DTM
файлами.
НART-модем
Рис. 1. Габаритные размеры: 290 х 210 х 80 мм
МАССА
Масса комплекта не превышает 3 килограмма.
Защита от пыли и
IP20
влаги
Температура
-20 ° … +50 °С
окружающей
среды
Исполнение по
[Ex ia Ga] IIC
взрывозащите
Дополнительные
Эл.питание датчиков по токовой петле
возможности
при использовании двухпроводная
схемы подключения. Не нужен
дополнительный источник питания
токовой петли.
По индивидуальному заказу возможна замена
HART-модема на преобразователь USB <-> HART / RS-485 в
общепромышленном исполнении. Это позволит осуществлять
коммуникацию с приборами, поддерживающими интерфейс
RS-485 (Modbus RTU).
218
HART комплект
НАДЁЖНОСТЬ
КОМПЛЕКТ ПОСТАВКИ
Срок службы HART комплекта определяется
1. Планшетный компьютер
1 шт.
установленными сроками службы компонентов, входящих в
2. HART-модем Метран-683
1 шт.
его состав комплекта, которые установили производители
3. Сумка-чехол
1 шт.
этих компонентов.
4. Комплект соединительных проводов
1 шт.
Средний срок службы HART-модема Метран-683
5. Кабель USB тип А-B
1 шт.
составляет 12 лет.
6. Паспорт
1 экз.
Средний срок службы промышленного планшетного
компьютера составляет 4 года.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
HART комплект
Гарантийный срок на промышленный планшет
составляет 36 месяцев с даты поставки.
Гарантийный срок на HART-модем Метран-683
составляет 12 месяцев с даты ввода в эксплуатацию или 18
месяцев с даты поставки, в зависимости от того, какой из
данных периодов истекает раньше.
СХЕМЫ ПОДКЛЮЧЕНИЯ HART КОМПЛЕКТА
Схема подключения с использованием встроенного источника питания датчика
Для использования данного варианта необходимо подключить перемычки 1 и 2 на HART-модеме.
Рис. 2
Схема подключения HART комплекта к датчику вне взрывоопасной зоны без использования
встроенного источника питания
Рис. 3
HART комплект
219
Схема подключения HART комплекта к датчику во взрывоопасной зоне
Рис. 4
Внимание!!! Подключение к датчику во взрывоопасной зоне производится по инструкции эксплуатирующей организации.
Встроенный блок питания не используется.
Суммарное сопротивление всех нагрузок цепи как правило определяется параметрами барьера искрозащиты, но должно
быть не менее 250 Ом.
220
HART-модем Метран-683
HART-модем
Метран-683
z Подключение к полевым устройствам,
НАRТ-USB модем Метран-683 используется в
поддерживающим HART-протокол
процессе обслуживания и настройки интеллектуальных
z Электропитание полевых устройств от USB порта
полевых устройств (датчики давления, датчики
z Взрывозащищенное исполнение [Ex ia Ga] IIC
температуры, расходомеры, уровнемеры и др.)
поддерживающих НАRТ-протокол, с помощью
Не требует применения дополнительного
z
стационарного или мобильного компьютера.
источника питания датчика;
z
Светодиодные индикаторы состояния устройства.
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
HART-модем Метран-683
221
КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ МОДЕМА
ГАБАРИТНЫЕ РАЗМЕРЫ
Метран-683 является преобразователем
интерфейсов, разработан во взрывозащищенном исполнении
и может применяться для работы с устройствами (датчиками),
установленными во взрывоопасных зонах. Модем соответствует
требованиям ГОСТ 31610.0-2014 и ГОСТ 31610.11-2014, имеет
маркировку взрывозащиты [Ex ia Ga] IIC;
Метран-683 не является средством измерений.
Подсоединение модема к компьютеру осуществляется
с помощью USB-кабеля, входящего в комплект поставки.
К линии с датчиком, поддерживающим HART-протокол,
модем подсоединяется при помощи измерительных щупов с
наконечниками типа «крокодил». Полярность подключаемых к
модему проводников значения не имеет.
Электропитание Метран-683 осуществляется от USB-
порта компьютера.
Электропитание датчика осуществляется от USB-порта
компьютера.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ УСТРОЙСТВА
Метран-683 имеет светодиодную индикацию:
USB z Питание модема
ПИТ z Включен режим “Питание датчика”
RX z Индикатор приёма данных
Габаритные размеры HART модема: 92 х 66 х 28 мм
TX z Индикатор передачи данных
Габаритные размеры упаковки: 150 х 115 х 60 мм
Рис. 1.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАДЁЖНОСТЬ
Модем по устойчивости к климатическим воздействиям
Средний срок службы Метран-683 составляет 12 лет.
соответствует исполнению С3 по ГОСТ 15150-69, для работы при
Указанный срок службы действителен при
температуре окружающего воздуха от -20 до 50°С
соблюдении потребителем требований руководства по
По устойчивости к механическим воздействиям модем
эксплуатации.
имеет виброустойчивое исполнение V1 по ГОСТ Р 52931-2008
Назначенный срок службы Метран-683, применяемо-
Модем имеет степень защиты IP20 по ГОСТ 14254-2015
го на опасном производственном объекте - 10 лет.
Напряжение питания модема 5 В (питание от USB
Средняя наработка на отказ 50 000 ч.
порта)
Тип разъема для подключения интеллектуальных
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
устройств, поддерживающих HART-протокола - клеммная
Изготовитель гарантирует соответствие изделия
колодка под винт
требованиям технических условий при соблюдении
Ток потребления не более 450 мА
Масса устройства в полном комплекте поставки не
потребителем условий транспортирования, хранения,
монтажа и эксплуатации, установленных руководством по
превышает 100 грамм
Входные значения искробезопасных электрических
эксплуатации.
Гарантийный срок составляет 12 месяцев с даты
цепей модема:
ввода в эксплуатацию или 18 месяцев с даты поставки, в
- Сi, не более 10 нФ;
- Li, не более 10 мкГн;
зависимости от того, какой из данных периодов истекает
раньше.
- Ui, не более +24 В;
- Ii, не более 120 мА
КОМПЛЕКТ ПОСТАВКИ
Выходные значения искробезопасных электрических
цепей модема:
1. HART-USB модем Метран-683
1 шт.
- Cо, не более 0,07 мкФ;
2. Паспорт-Руководство по эксплуатации
1 экз.
- Lо, не более 1,0 мГн;
3. Сумка-чехол
1 шт.
- Uо, не более +2,5 В;
4. Комплект соединительных проводов
1 шт.
- Iо, не более 25 мА.
5. Кабель USB тип А-B
1 шт.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
HART-модем Метран-683
Программное обеспечение для настройки датчиков в
комплекте с HART-модемом не поставляется.
222
HART-модем Метран-683
СХЕМЫ ПОДКЛЮЧЕНИЯ МЕТРАН-683
Схема подключения с использованием встроенного источника питания датчика
2-ɯ ɩɪɨɜɨɞɧɵɣ
ɞɚɬɱɢɤ ɫ HART
Рис. 2.
Для использования данного варианта необходимо подключить перемычки так, как показано на схеме.
Схема подключения Метран-683 к датчику во взрывоопасной зоне
Рис. 3.
Внимание!!! Подключение Метран-683 к датчику во взрывоопасной зоне производится строго по инструкции
эксплуатирующей организации. Встроенный источник питания датчика не используется.
HART-модем Метран-683
223
Схема подключения Метран-683 к датчику вне взрывоопасной зоны без использования
встроенного источника питания датчика
2-ɯ ɩɪɨɜɨɞɧɵɣ ɞɚɬɱɢɤ
ɫ HART
Ȼɥɨɤ ɩɢɬɚɧɢɹ
ɧɚɩɪɢɦɟɪ Ɇɟɬɪɚɧ-602-024-80-DIN
Подключение HART-модема в существующую «токовую петлю».
Рис. 4
Схема подключения Метран-683 к датчику, подключенному по 4-х проводной схеме подключения
(расходомеры, уровнемеры и т.п.)
224
Программное обепечение Метран-Конфигурация
Программное обепечение
Метран-Конфигурация
z Возможность загрузки файлов Device Description
Программное обеспечение Метран-Конфи-
устройств различных производителей
гурация используется для настройки и сервисного
z OC Windows
обслуживания полевых устройств, поддерживающих
z OC Linux
НАRТ-протокол - датчики давления, датчики темпера-
туры, расходомеры, уровнемеры, сигнализаторы зага-
зованности, газоанализаторы и другие устройства.
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
Программное обепечение Метран-Конфигурация
225
НАЗНАЧЕНИЕ
ПРИМЕР ИНТЕРФЕЙСА
МЕТРАН-КОНФИГУРАЦИЯ
Программное обеспечение Метран-Конфигурация
предназначено для автоматизации работ, связанных с
Главное окно программы
обслуживанием КИПиА на предприятиях и представляет собой
программное средство для конфигурирования измерительных
приборов.
Основные способы применения программного
обеспечения Метран-Конфигурация:
Переносной инструмент - состоящий из мобильного
компьютера (ноутбук, планшет) с установленным программным
обеспечением и HART-модема Метран-683 для подключения
к полевым приборам. Более подробную информацию можно
получить в разделе «HART комплект» данного каталога.
Стационарный
инструмент
-
в
составе
автоматизированного рабочего места инженера КИПиА или
метрологического стенда, состоящий из стационарного
компьютера с установленным программным обеспечением
Рис. 1. Главное окно программы
и HART-модема Метран-683. Используется для чтения
показаний с приборов посредством протокола HART.
Раздел Обзор устройства
ОСНОВНЫЕ ФУНКЦИИ
Программное обеспечение Метран-Конфигурация
позволяет производить следующие основные операции с
полевыми устройствами:
• чтение измеряемых прибором переменных;
• чтение текстовых идентификаторов;
• настройку диапазона измерения прибора;
• настройку единиц измерения прибора;
• настройку аналогового выходного сигнала 4-20 мА;
• настройку HART переменных PV, SV, TV, QV;
• изменение текстовых идентификаторов прибора;
• проверку работоспособности прибора (калибровку);
• чтение текущего статуса прибора (зависит от производителя
прибора);
• визуализацию диагностической информации прибора
(зависит от производителя).
Рис. 2. Отображение измеряемых величин
ПО Метран-Конфигурация позволяет осуществить
в виде стрелки.
дистанционную настройку полевого прибора.
ПО
Метран-Конфигурация
поддерживает
Отображение измеренного значения.
многоточечный режим подключения.
Раздел тренды.
Структура наполнения меню, отображаемого в ПО,
зависит от DD файла, предоставленного производителем
прибора. В данном каталоге представлены примеры
интерфейса программного обеспечения при работе с
полевыми устройствами Метран.
ПО Метран-Конфигурация позволяет осуществлять
загрузку DD файла сторонних производителей при наличии у
пользователя соответствующей лицензии.
ИМПОРТОЗАМЕЩЕНИЕ
ПО Метран-Конфигурация может работает как с
операционными системами Windows, так и с операционными
системами Alt Linux и Astra Linux, которые применяются
на предприятиях в рамках действующих программ
импортозамещения.
Рис. 3. Пример раздела Тренды массового расходомера
226
Программное обепечение Метран-Конфигурация
Примеры отображения датчиков в главном окне
СИСТЕМНЫЕ ТРЕБОВАНИЯ
Операционные системы:
Файл DD устройства
Файл DD устройства в
Windows 10 / Windows 11 / Alt Linux / Astra Linux
в базе ПО не найден
базе ПО найден
Архитектура: х86_64;
Оперативная память: от 4 ГБ;
Свободное место на жёстком диске: 500 Мб;
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует соответствие продукта
требованиям технических условий при соблюдении
потребителем
условий
эксплуатации,
установленных
руководством по эксплуатации.
Гарантийный срок составляет 12 месяцев с даты
ввода в эксплуатацию или 18 месяцев с даты реализации
продукта, в зависимости от того, какой из данных периодов
истекает раньше.
Рис. 4. Примеры пиктограмм приборов в ПО
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Возможность загрузки DD
для неопознанного программой устройства
Программное обеспечение Метран-Конфигурация
КОНФИДЕНЦИАЛЬНОСТЬ. ЗАЩИТА ДАННЫХ
Программное обеспечение Метран-Конфигурация
сохраняет локальную библиотеку файлов DD на локальном
АРМ заказчика. ПО не обновляет библиотеку DD через сервера
недружественных государств.
ПО не обновляется через сервера недружественных
государств.
ПО не требует подключения к сети интернет.
Рис. 5. Пример окна загрузки DD файла
для неопознанного датчика
Метран-602, Метран-604, Метран-608
227
Блоки питания
Метран-602, Метран-604, Метран-608
z Монтаж в щит, на DIN-рейку или стену
Блоки питания Метран-602,
-604,
-608
z Количество каналов - 2, 4, 8
предназначены для преобразования сетевого
z Каналы гальванически развязаны
напряжения 220 В в стабилизированное напряжение
z Каждый канал имеет схему электронной защиты
24 или 36 В и питания датчиков с унифицированным
от перегрузок и коротких замыканий
выходным сигналом:
z Светодиодная индикация включения блока пита-
- датчиков давления серии Метран и др.;
ния по каждому каналу
- датчиков температуры серии Метран-270,
z
Блоки питания для монтажа на рейке DIN выпол-
Метран-2700, Метран-280 и др.
нены в Евростандарте DIN 43700
z Блоки питания щитового монтажа конструктивно и
функционально заменяют блоки питания БПД-40,
2000П, Карат-22
z Декларация соответствия таможенного союза
ЕАЭС № RU Д-RU.НР15.В.01729/20
z
ТУ 4276-001-2160758-2004
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
228
Метран-602, Метран-604, Метран-608
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
z Количество каналов:
2 - для Метран-602-01, Метран-602-DIN;
4 - для Метран-604-01, Метран-604-DIN;
8 - для Метран-608-01К, Метран-608-DIN
z Способ монтажа:
щитовой - для Метран-602-01, Метран-604-01, Метран-608 (-602, -604)-01К;
на шине DIN - для Метран-602-DIN, Метран-604-DIN, Метран-608-DIN
z Выходное напряжение: 24 В, 36 В
z Класс стабилизации выходного напряжения: 0,2
z Максимальный ток нагрузки на каждый канал, ток срабатывания защиты, ток короткого замыкания указаны в таблице
z Пульсация выходного напряжения - не более ±0,2 % номинального значения напряжения
z Изменение значения выходного напряжения от его номинального значения:
- при изменении напряжения сети на ±10%
не более ±0,2%;
- при изменении тока нагрузки от нуля до максимального
не более ±0,2%
z Электрическая изоляция между выходными цепями и клеммой защитного заземления не менее 20 МОм при напряжении 250 В,
между цепью питания и клеммой защитного заземления не менее 40 МОм при напряжении 1500 В
z Питание осуществляется от сети переменного тока напряжением от 187 до 242 В, частотой (50±1)Гц (от 120 до 265 В для Метран-602
до 100мА)
z Потребляемая мощность блоков питания приведена в таблице
z Масса, кг, не более:
0,6 кг - для Метран-602-01, Метран-602-DIN;
0,75 кг - для Метран-604-01, Метран-604-DIN;
1,1 кг - для Метран-608
Таблица 1
Тип и исполнение
Выходное
Количество
Максимальный
Ток сраба-
Ток короткого
Монтаж
Потреб-
напря-
гальванически
ток нагрузки на
тывания
замыкания, не
ляемая
жение, В
развязанных
каждый канал,
защиты, не
более, мА
мощность, ВА
каналов
мА
более, мА
Метран-602-036-50-01
50
75
35
6,5
Метран-602-036-80-01
80
120
10
36
2
Метран-602-036-100-01
100
130
30
13
Метран-602-036-120-01
120
135
16
Метран-602-024-50-01
50
70
35
6
Метран-602-024-80-01
80
120
7
Метран-602-024-100-01
24
2
100
130
30
8,5
Метран-602-024-120-01
120
135
10
в щите
Метран-602-024-250-01
250
270
38
22
Метран-604-036-50-01
50
75
35
13
36
4
Метран-604-036-80-01
80
120
30
21
Метран-604-024-50-01
50
70
35
9
Метран-604-024-80-01
24
4
80
120
14
30
Метран-604-024-100-01
100
135
17,5
Метран-608-036-50-01
36
26
8
50
75
35
Метран-608-024-50-01
24
17,5
Метран-602-036-25-DIN
25
30
15
3
Метран-602-036-50-DIN
50
75
6,5
Метран-602-036-80-DIN
36
2
80
120
10
30
Метран-602-036-100-DIN
100
130
13
Метран-602-036-120-DIN
120
135
16
Метран-602-024-25-DIN
25
30
15
3,5
Метран-602-024-50-DIN
50
70
4,5
Метран-602-024-80-DIN
80
120
7
24
2
30
Метран-602-024-100-DIN
100
135
8,5
Метран-602-024-120-DIN
120
135
10
на шине
Метран-602-024-250-DIN
250
270
38
22
DIN
Метран-604-036-25-DIN
25
30
15
4,5
Метран-604-036-50-DIN
36
4
50
70
14
30
Метран-604-036-80-DIN
80
120
23
Метран-604-024-25-DIN
25
30
15
5
Метран-604-024-50-DIN
50
70
9
Метран-604-024-80-DIN
24
4
80
120
14
30
Метран-604-024-100-DIN
100
135
17,5
Метран-604-024-120-DIN
120
135
21
Метран-608-036-50-DIN
36
26
8
50
75
35
Метран-608-024-50-DIN
24
17,5
Примечание: для всех блоков с максимальным током нагрузки 50 мА, возможно исполнение с током 45 мА.
Метран-602, Метран-604, Метран-608
229
УСТРОЙСТВО И РАБОТА БЛОКА ПИТАНИЯ
НАДЕЖНОСТЬ
Блок питания Метран-602, -604, -608 состоит из
Наработка на отказ - 120 000 ч.
сетевого трансформатора и двух (четырех или восьми в
Средний срок службы - 12 лет.
зависимости от исполнения) независимых каналов, каждый из
которых имеет стабилизатор, схему электронной защиты.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Схема электронной защиты предназначена для
Гарантийный срок эксплуатации 36 месяцев с даты
защиты блока питания от перегрузок и коротких замыканий в
ввода в эксплуатацию или 42 месяца с даты изготовления, в
нагрузке.
зависимости от того, какой из данных периодов истекает раньше.
Блок питания автоматически выходит на рабочий
режим после устранения замыкания в нагрузке.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
На передней панели блока питания расположены два
(четыре или восемь) светодиодных индикатора включения блока
Метран-602 - 024 - 250 - 01
питания.
Метран-604 - 024 - 80 - DIN - 360 - Т3
Метран-608 - 024 - 50 - 01К
УСЛОВИЯ ЭКСПЛУАТАЦИИ
1
2
3
4
5
6
Блоки имеют исполнение УХЛ категории 3 по
ГОСТ 15150 (группа исполнения С3 по ГОСТ 12997), но для
1. Тип блока питания:
работы при температуре окружающей среды от -10 до 50°С
Метран-602
2 канала
и относительной влажности от 45 до 80% во всем диапазоне
Метран-604
4 канала
рабочих температур или Т3 по ГОСТ 15150.
Метран-608
8 каналов
Степень защиты от воздействия пыли и воды по
2. Код номинального значения выходного напряжения блоков:
ГОСТ 14254:
036
36 В
- IP30 - для щитового монтажа;
024
24 В
- IP20 - для монтажа на рейке DIN.
3. Максимальный ток нагрузки на каждый канал, см.табл.1.
4. Способ монтажа:
КОМПЛЕКТ ПОСТАВКИ
01
- щитовой монтаж
(только для 2-х и 4-х-канального исполнения);
- блок питания Метран-602 (Метран-604, -608)
1 шт.
01К - щитовой монтаж
- паспорт, руководство по эксплуатации
1 шт.
(для 8-и-канального исполнения, для 2-х и
- розетка 2РМТ 14КПН4Г1В1 1)
1 шт.
4-х-канального с размером лицевой панели 76х170);
- рейка DIN NS35/7,5 2)
м (длина по заказу)
DIN - монтаж на рейке DIN
5. 360 - дополнительная технологическая наработка до 360
1) Поставляется для блоков питания щитового исполнения.
часов (по заказу).
2) Поставляется по заказу для блоков питания реечного монтажа.
6. ТЗ - тропическое исполнение (по заказу).
СХЕМЫ ПОДКЛЮЧЕНИЯ
Рис.1.
Рис.2.
Рис.3.
Схема подключения блоков
Схема подключения блоков
Схема подключения блоков
Метран-602 (исполнение 01, 01К).
Метран-604 (исполнение 01, 01К).
Метран-608 (исполнение 01К).
230
Метран-602, Метран-604, Метран-608
Рис.4. Схема подключения блоков Метран-602
Рис.5. Схема подключения блоков Метран-602
(все, кроме 120, 250 мА) (исполнение DIN).
(120, 250 мА) (исполнение DIN).
Рис.6. Схема подключения блоков Метран-604
Рис.7. Схема подключения блоков Метран-608
(исполнение DIN).
(исполнение DIN).
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Метран-602-01, -604-01
69
4
1
72
3
2 отв.
4
2...5
+XP2 +XP3
2
XP1
5
6
15
53
3
Рис.8. Метран-602, -604 (исполнение 01).
Рис.9. Вырез в щите (исполнение 01).
Метран-602, Метран-604, Метран-608
231
Метран-602-01К, -604-01К, -608-01К
69
4
1
69
76
2 отв.
4
2...5
76
2 отв.
4
2...5
3
3
+XP9 +XP7 +XP4 +XP2
+XP2 +XP3
2
XP8
XP6
XP5
XP3
2
XP1
XP1
5
6
15
53
3
5
6
15
53
10
Рис.10. Метран-602, -604 (исполнение 01К).
Рис.11. Метран-608 (исполнение 01К).
1 - щит;
4 - клеммы для подключения нагрузки;
2 - светодиодная индикация работы каналов;
5 - разъем для подключения напряжения питания;
3 - гарантийная этикетка;
6 - болт заземления
Рис. 13. Нумерация контактов разъема XP1 для
Рис. 12. Вырез в щите (исполнение 01К)
подключения напряжения питания (исполнение 01, 01К)
Метран-602-DIN, -604-DIN, -608-DIN
Рис. 14. Метран-602, кроме 120, 250 мА (исполнение DIN)
232
Метран-602, Метран-604, Метран-608
Рис. 15. Метран-602 120, 250 мА (исполнение DIN)
Рис. 16. Метран-604 (исполнение DIN)
Рис. 17. Метран-608 (исполнение DIN)
1 - клеммы для подключения нагрузки;
4 - DIN-рейка;
2 - светодиоды индикации работы каналов;
5 - гарантийная этикетка;
3 - клеммы для подключения напряжения питания;
6 - прозрачная крышка
Метран-602М, Метран-604М, Метран-606М, Метран-608М
233
Блоки питания помехоустойчивые
Метран-602М, Метран-604М,
Метран-606М, Метран-608М
z Блоки питания Метран-602М, Метран- 604М,
z
При длительном отключении питающей
Метран-606М, Метран-608М предназначены
сети блок запоминает последний режим
для преобразования сетевого напряжения
состояния, в котором находился блок до
220 B в стабилизированное выходное
исчезновения напряжения питающей сети
напряжение постоянного тока для питания
z
Возможность параллельного подключения
датчиков с унифицированным выходным
нескольких каналов одновременно для
сигналом
резервирования питания или увеличения
z Количество каналов -2, 4, 6, 8
максимального значения выходного тока
z Каналы гальванически развязаны
z
Наличие системы диагностики, позволяю- щей
z Каждый канал имеет защиту от перегрузок и
визуально контролировать исправность блока
коротких замыканий
питания и измерительного преобразователя
z Возможность включения и выключения
z
Электромагнитная совместимость соответ-
любого канала с помощью кнопок на лицевой
ствует группе исполнения IV по
панели
ГОСТ 50746-2000
z Контроль значения напряжения каждого канала
z
Декларация соответствия таможенного
с выводом его на цифровой четырех-разрядный
союза ЕАЭС № RU Д-RU.НА78.В.14023/19
индикатор передней панели
z ЭИ.95.00.000 ТУ
z Режим автоматического и ручного переклю-
чения индикации каналов
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
234
Метран-602М, Метран-604М, Метран-606М, Метран-608М
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТРОЙСТВО И РАБОТА
z Количество каналов:
Блок питания постоянного тока состоит из первичного
2
для Метран-602М;
импульсного источника питания и двух (четырех, шести или
4
для Метран-604М;
восьми) независимых каналов, каждый из которых является
6
для Метран-606М;
линейным стабилизированным источником питания (СИП) со
8
для Метран-608М
схемой электронной защиты и встроенным преобразователем
z Выходное напряжение 12, 24, 36 В
"напряжение - частота".
z Класс стабилизации выходного напряжения 0,2
Общее управление, измерение и выдачу команд
z Максимальный ток нагрузки на каждый канал, ток срабаты-
сигнализации и управления осуществляет встроенный в
вания защиты, ток короткого замыкания указаны в табл.1
блок микроконтроллер (МК). Все электрические связи между
Таблица 1
каналами и МК имеют оптронную гальваническую развязку.
На передней панели блока расположены:
Uвых, В
Max ток
Ток срабатывания
Ток К3,
- четырехразрядный цифровой индикатор для отображения
нагрузки на
защиты, не более,
не более, мА
значения напряжения;
канал, мА
мА
- одноразрядный цифровой индикатор для отображения номера
25
30
15
канала;
36
45
75
25
- три (пять, семь или девять, в зависимости от количества
100
120
40
каналов) трехцветных светодиодных индикатора, для
25
30
15
отображения состояния по каждому каналу (цвет меняется в
зависимости от состояния входных цепей - норма, перегрузка,
24
45
75
25
КЗ);
100
120
40
- одна кнопка для управления режимами блока;
25
35
15
- две (четыре, шесть или восемь) кнопки для управления
12
45
75
25
режимами работы блока.
100
130
40
На задней панели блока расположены:
- для исполнения с IP65: разъемы для подключения сетевого
z Допускаемое отклонение выходного напряжения не более
напряжения, для подключения контактов реле аварийной
±0,2% его номинального значения при максимальном токе
сигнализации к внешним исполнительным устройствам, для
нагрузки на каждом канале
подключения датчиков, а также зажим защитного заземления
z Пульсация выходного напряжения при максимальном токе
(см.рис.1);
нагрузки - не более 0,2% его номинального значения
- для исполнения с IP30: клеммные колодки для подключения
датчиков, сетевого напряжения, контактов реле аварийной
z Изменение значения выходного напряжения от его
сигнализации к внешним исполнительным устройствам, а также
номинального значения:
зажим защитного заземления (см.рис.2).
- при изменении напряжения сети на ±10% не более ±0,1%;
- при изменении тока нагрузки от нуля до максимального не
УСЛОВИЯ ЭКСПЛУАТАЦИИ
более ±0,2%
По устойчивости к климатическим воздействиям при
z Класс точности встроенного вольтметра 0,5.
эксплуатации блоки соответствуют исполнению УХЛ категории
z Имеется встроенная схема «мягкого» запуска с ограничением
3.1 по ГОСТ 15150, для работы при температуре от - 40 до 65°С.
пускового тока
Степень защиты от воздействия пыли и воды по
z Питание блока - от сети переменного тока напряжением
ГОСТ 14254:
IP65
металлический корпус;
85…265 В, частотой 45…65 Гц
IP30
пластиковый корпус.
z Потребляемая мощность - не более 75 Вт
НАДЕЖНОСТЬ
z Блок сохраняет работоспособность при отключении питания
до 0,5 с
Наработка на отказ - 150 000 ч.
Средний срок службы - 20 лет.
z Защита от случайного нажатия кнопок
z Подключение через разъем или колодку
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
z Масса блока не более 2 кг. Масса блока с монтажными
Гарантийный срок эксплуатации 36 месяцев с даты
частями не более 2,5 кг
ввода в эксплуатацию или 42 месяца с даты изготовления,
z Габаритные размеры:
в зависимости от того, какой из данных периодов истекает
длина 166 мм, высота 160 мм, ширина 80 мм
раньше.
z Блоки выполняются в щитовом исполнении
КОМПЛЕКТ ПОСТАВКИ
Таблица 2
№
Наименование
Обозначение
Кол-во, шт.
Примечания
Исполнение согласно
1
Блок питания
ЭИ.95.00.000
1
заказу
2
Паспорт
ЭИ.95.00.000ПС
1
На один или партию приборов (до 10 шт.)
3
Руководство по эксплуатации
ЭИ.95.00.000РЭ
поставляемых в один адрес
4
2РМ18КПН7Г1В1В
XS1-розетка
1
5
2РМ4КПН4Г1В1В
XS3-розетка
1
6
2РМ24КПН19Ш1В1В
XP3-вилка
1
Для исполнения IP65
Скоба
1
7
Комплект монтажных частей
Винт
2
8
Комплект монтажных частей
Крепление для корпуса
2
Для исполнения IP30
Метран-602М, Метран-604М, Метран-606М, Метран-608М
235
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Метран-602М - 024 - 45 - IP65 - 360
1
2
3
4
5
1. Тип блока питания
3. Максимальный ток нагрузки на каждый канал, см.табл.1.
Метран-602М
2 канала
4. Степень защиты от воздействия пыли и воды по ГОСТ 14254:
Метран-604М
4 канала
IP65
металлический корпус;
Метран-606М
6 каналов (только для исполнения
IP30
пластиковый корпус.
IP65)
5.
360 - дополнительная технологическая наработка до 360
Метран-608М
8 каналов
часов (по заказу).
2. Код номинального значения выходного напряжения блока:
012
12 В
024
24 В
036
36 В
СХЕМЫ ВНЕШНИХ СОЕДИНЕНИЙ
Рис.1. Для IP65.
Рис.2. Для IP30.
ВИД ЗАДНЕЙ ПАНЕЛИ
Нумерация контактов
разъемов XP1, XS2, Xp3
1 - винт;
2 - гарантийная этикетка;
3 - разъем контактов реле аварийной сигнализации;
4 - разъем для подключения нагрузок;
5 - разъем для подключения сетевого напряжения;
6 - крепежная скоба;
7 - клеммная колодка;
8 - крепление для корпуса;
9 - шпилька.
Рис.3. Для IP65.
Рис.4. Для IP30.
236
Метран-602М, Метран-604М, Метран-606М, Метран-608М
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
1 - щит;
1 - щит;
2 - крепежная скоба.
2 - крепление для корпуса;
3 - шпилька.
Рис.5. Для IP65.
Рис.6. Для IP30.
Рис.7. Вырез в щите
Метран-630-150-Ех
237
Метран-630-150-Ех
шунт-диодные барьеры искрозащиты
z Сертификат соответствия ТР ТС 012/2011
Шунт-диодные барьеры искрозащиты, или пассивные
барьеры (иногда их называют «барьеры на зенеровских
z Маркировка по взрывозащите [Ех ia Ga] IIC/
диодах») - это барьеры искробезопасности, состоящие из
IIВ или [Ех ib Gb] IIC/IIВ
шунтирующих стабилитронов, последовательно включенных
токоограничивающих резисторов и плавких предохранителей.
z Прозрачен для HART-протокола, частотных
Предназначены для ограничения электрической
и импульсных сигналов
энергии, подаваемой во взрывоопасную зону.
z Не требуют источника питания
Обеспечивают
сопряжение
оборудования,
размещенного во взрывобезопасной зоне, с устройствами
z Монтаж на DIN- рейку
и
приборами,
установленными
во
взрывоопасных
зонах, в качестве
разделительных элементов между
искробезопасными и искроопасными цепями.
Данные барьеры являются самыми простыми
устройствами для организации безопасного тех.процесса.
После короткого замыкания выхода или подачи на вход барьера
высокого напряжения перегорает плавкий предохранитель, и
барьер необходимо заменить.
Общие: т. +7 (351) 24-24-444; info@metran.ru
Центр поддержки Заказчика: +7 (351) 24-24-000; support@metran.ru
238
Метран-630-150-Ех
ПРИМЕНЕНИЕ БАРЬЕРОВ МЕТРАН-630-150-Ех
z подключение вибродатчиков;
z передача унифицированных токовых сигналов 0...5, 4...20,
z подключение датчиков с выходными частотными сигналами;
0...20 мА;
z подключение датчиков с выходом типа «сухой контакт»;
z преобразование унифицированных токовых сигналов в
z подключение датчиков с дискретным сигналом по стандарту
сигнал 1…5 В;
NAMUR;
z подключение устройств с входным управляющим
z передача сигналов термопар;
унифицированным токовым сигналом;
z подключение термосопротивлений;
z подключение тензодатчиков;
z подключение питания датчиков;
z подключение электромагнитных клапанов (соленоидов);
z передача сигналов интерфейсов RS-232, RS-485, RS-422.
z подключение индикаторов;
Все барьеры серии Метран-630-150 одноканальные.
Предельные параметры внешних искробезопасных электрических цепей барьеров
Таблица 1
Тип
Со, мкФ
Lо, мГн
Марки-
переда-
Uвх.max,
Iпр,
Rмax,
Uо,
Iо,
Pо,
Наименование
Um,
ровка
ваемого
В
мА
Oм
В
В
мА
Вт
IIС
IIB
IIC
IIB
сигнала
Метран-630-150-
[Ех ia Ga]
8,5
40
1539
13,0
9
0,03
0,32
0,63
438
1316,9
АС
Ex-АС
IIC/IIВ
8,5
40
1539
13,0
9
0,03
0,32
0,63
438
1316,9
Метран-630-151-
[Ех ia Ga]
23,5
40
354
28,0
92
0,64
0,07
6,14
4,2
12,6 2,7
DC(+)
Ex-DC(+)
IIC/IIВ
8,0
40
96
10,0
200
0,50
0,53
1,07
0,88
Метран-630-151-
[Ех ia Ga]
23,5
40
354
28,0
92
0,64
0,07
6,14
4,2
12,6 2,7
DC(+)
Ех-DC(+)-R250
IIC/IIВ
8,0
40
96
10,0
200
0,50
0,53
1,07
0,88
Метран-630-152-
[Ех ia Ga]
22,0
40
354
26,0
86
0,56
0,08
0,16
4,8
14,4
DC(-)
Ex-DC(-)
IIC/IIВ
16,0
40
428
19,5
51
0,26
0,14
0,28
13,6
41,0
Метран-630-153-
[Ех ia Ga]
13,5
40
144
15,5
157
0,61
0,22
0,44
1,4
4,3
АС
Ex-АС
IIC/IIВ
13,5
40
144
15,5
157
0,61
0,22
0,44
1,4
4,3
Метран-630-154-
[Ех ia Ga]
17,2
40
176
21,0
142
0,75
0,12
0,24
1,7
5,3
DC(+)
Ex-DC(+)
IIC/IIВ
17,2
40
176
21,0
142
0,75
0,12
0,24
1,7
5,3
Метран-630-155-
[Ех ia Ga]
6,9
40
120
9,0
122
0,27
0,66
1,32
2,3
7,2
АС
Ex-АС
IIC/IIВ
6,9
40
120
9,0
122
0,27
0,66
1,32
2,3
7,2
Метран-630-156-
[Ех ia Ga]
15,0
40
150
18,0
147
0,66
0,16
0,33
1,6
4,9
АС
Ex-АС
IIC/IIВ
15,0
40
150
18,0
147
0,66
0,16
0,33
1,6
4,9
250
Метран-630-157-
[Ех ia Ga]
23,5
40
354
28,0
92
0,64
0,07
0,14
4,2
12,6
DC(+)
Ex-DC(+)
IIC/IIВ
23,5
40
354
28,0
92
0,64
0,07
0,14
4,2
12,6
Метран-630-157-
[Ех ia Ga]
23,5
40
354
28,0
92
0,64
0,07
0,14
4,2
12,6
DC(-)
Ex-DC(-)
IIC/IIВ
23,5
40
354
28,0
92
0,64
0,07
0,14
4,2
12,6
Метран-630-157-
[Ех ia Ga]
23,5
40
354
28,0
92
0,64
0,07
0,14
4,2
12,6
DC(+)
Ex-DC(+)-d
IIC/IIВ
23,5
40
диод
28,0
-
-
0,07
0,14
4,2
12,6
Метран-630-157-
[Ех ia Ga]
23,5
40
354
28,0
92
0,64
0,07
0,14
4,2
12,6
DC(-)
Ex-DC(-)-d
IIC/IIВ
23,5
40
диод
28,0
-
-
0,07
0,14
4,2
12,6
Метран-630-157-
[Ех ia Ga]
23,5
40
280
28,0
110
0,77
0,07
0,14
2,9
11,7
DC(+)
Ex-DC(+)-d-P
IIC/IIВ
23,5
40
диод
28,0
-
-
0,07
0,14
2,9
11,7
Метран-630-158-
[Ех ib Gb]
23,5
40
354
28,0
92
0,64
0,07
0,14
4,2
12,6
DC(+)
Ex-DC(+)
IIC/IIВ
—
-
-
-
-
-
-
-
-
-
Метран-630-158-
[Ех ib Gb]
23,5
40
354
28,0
92
0,64
0,07
0,14
4,2
12,6
DC(-)
Ex-DC(-)
IIC/IIВ
—
-
-
-
-
-
-
-
-
-
Метран-630-159-
[Ех ia Ga]
8,5
40
103
13,0
176
0,57
0,32
0,63
1,1
3,47
АС
Ex-АС-Р
IIC/IIВ
8,5
40
103
13,0
176
0,57
0,32
0,63
1,1
3,47
Примечания:
- АС - проводит сигналы переменного тока и напряжения (неполярный);
- DC(+) - проводит сигналы постоянного тока и напряжения положительной полярности (положительный);
- DC(-) - проводит сигналы постоянного тока и напряжения отрицательной полярности (отрицательный);
- d - диод в составе канала;
- P - повышенная мощность;
- Uвх.max - максимальное входное напряжение на искроопасной цепи, при котором ток утечки через стабилитроны не превышает
10 мкА (при температуре 25 °С);
- Iпр - номинальный ток предохранителя;
- Rмах - полное проходное сопротивление барьера;
- Um - максимальное напряжение, которое может быть приложено к соединительным устройствам искроопасных цепей связанного
электрооборудования без нарушения искробезопасности;
- Pо - максимальная выходная мощность;
- Uо - максимальное выходное напряжение;
- Iо - максимальный выходной ток;
- Со - максимальная емкость искробезопасной цепи;
- Lо - максимальная индуктивность искробезопасной цепи.
Метран-630-150-Ех
239
ПРИМЕНЕНИЕ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Таблица 2
Параметр
Значение
Температура окружающего воздуха, °С
-40…+50
По устойчивости к климатическим воздействиям при эксплуатации соответствуют группе исполнения,
С3
по ГОСТ 52931
По устойчивости к механическим воздействиям при эксплуатации соответствуют группе исполнения,
L3
по ГОСТ 52931
Вид климатического исполнения, по ГОСТ 15150
УХЛ3
Степень защиты по ГОСТ 14254
IP30
Средняя наработка на отказ с учетом технического обслуживания, часов
120000
Средний срок службы, лет
12
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Пример обозначения при заказе:
Гарантийный срок эксплуатации
36 месяцев со
Метран-630-152-Ex-DC(-) - 360
дня ввода в эксплуатацию, но не более 42 месяцев со дня
1
2
изготовления.
1. Наименование;
2. Дополнительная технологическая наработка до 360 часов
КОМПЛЕКТ ПОСТАВКИ
(по заказу).
Барьер искрозащиты
согласно заказа
Паспорт
1 экземпляр
Руководство по эксплуатации
1 экземпляр *
240
Метран-630-150-Ех
СХЕМЫ ПОДКЛЮЧЕНИЯ
содержание .. 1 2 3 4 ..
|
||
|
|
|
