ПРОХОДЧЕСКО-ОЧИСТНЫЕ КОМБАЙНОВЫЕ КОМПЛЕКСЫ КАЛИЙНЫХ РУДНИКОВ (1999 год) - часть 3

Устройство привода и исполнительного органа комбайна «Урал-10А»

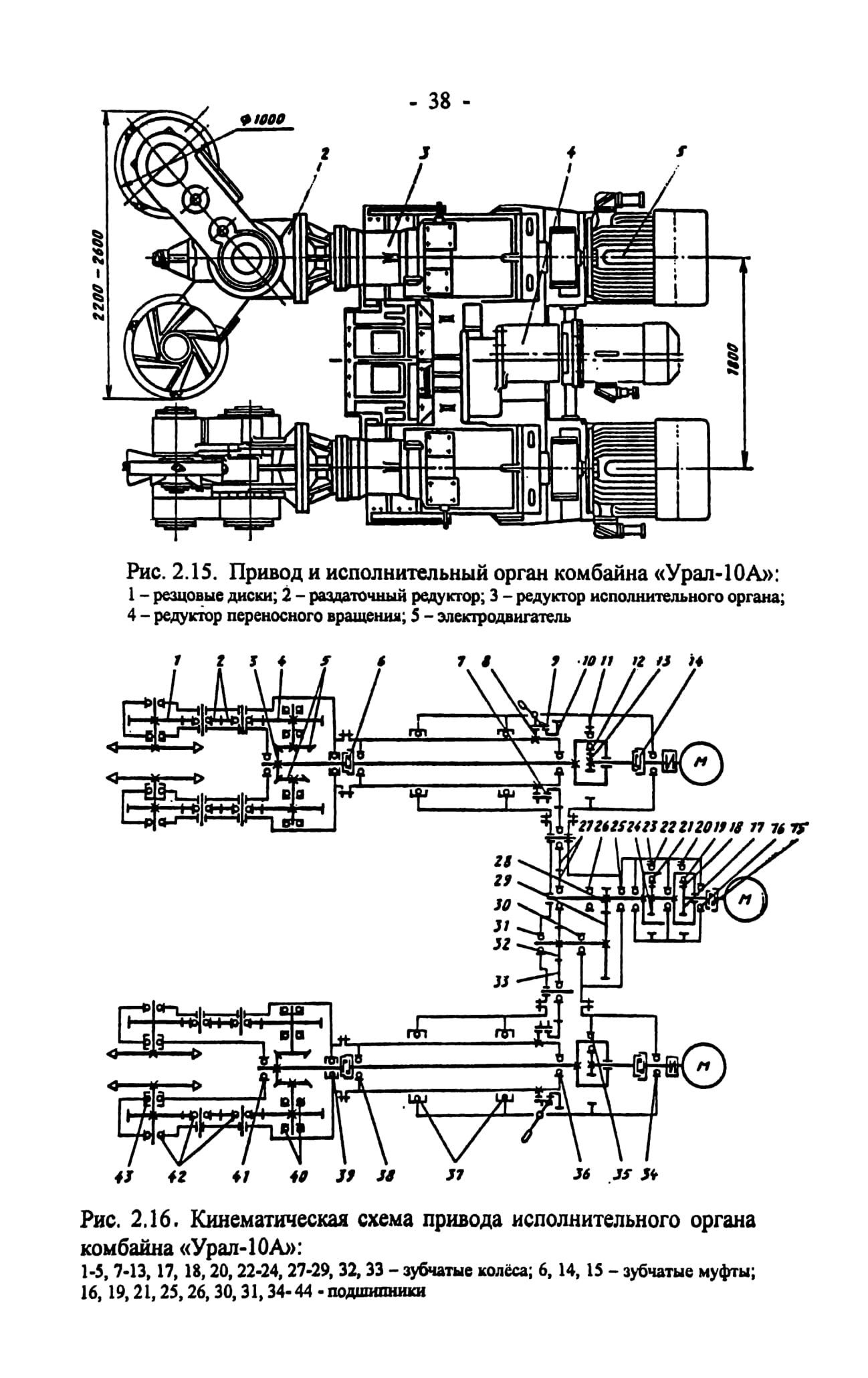

Сдвоенный планетарно-дисковый исполнительный орган комбайна состоит из двух самостоятельных органов (левого и правого ), кинематически связанных через общий редуктор

переносного вращения, расположенный между ними (рис. 2.15). Оба исполнительных органа комбайна и привод переносного вращения монтируют на общей платформе, которая шарнирно с помощью двух гидродомкратов и оси закреплена на передней раме скребкового конвейера.

Исполнительный орган может быть собран на один их трех типоразмеров выработки с высотой 2,2; 2,4; 2,6 м. Переход с одного типоразмера на другой осуществляют путем раздвижки рукоятей раздаточного редуктора и изменения положения оси исполнительного органа с помощью подвижной платформы, на которой смонтирован исполнительный орган. Каждый исполнительный орган (левый и правый) комбайна состоит из редуктора исполнительного органа и раздаточного, двух резцовых дисков, забурника и электродвигателя марки ВА02-315М8.

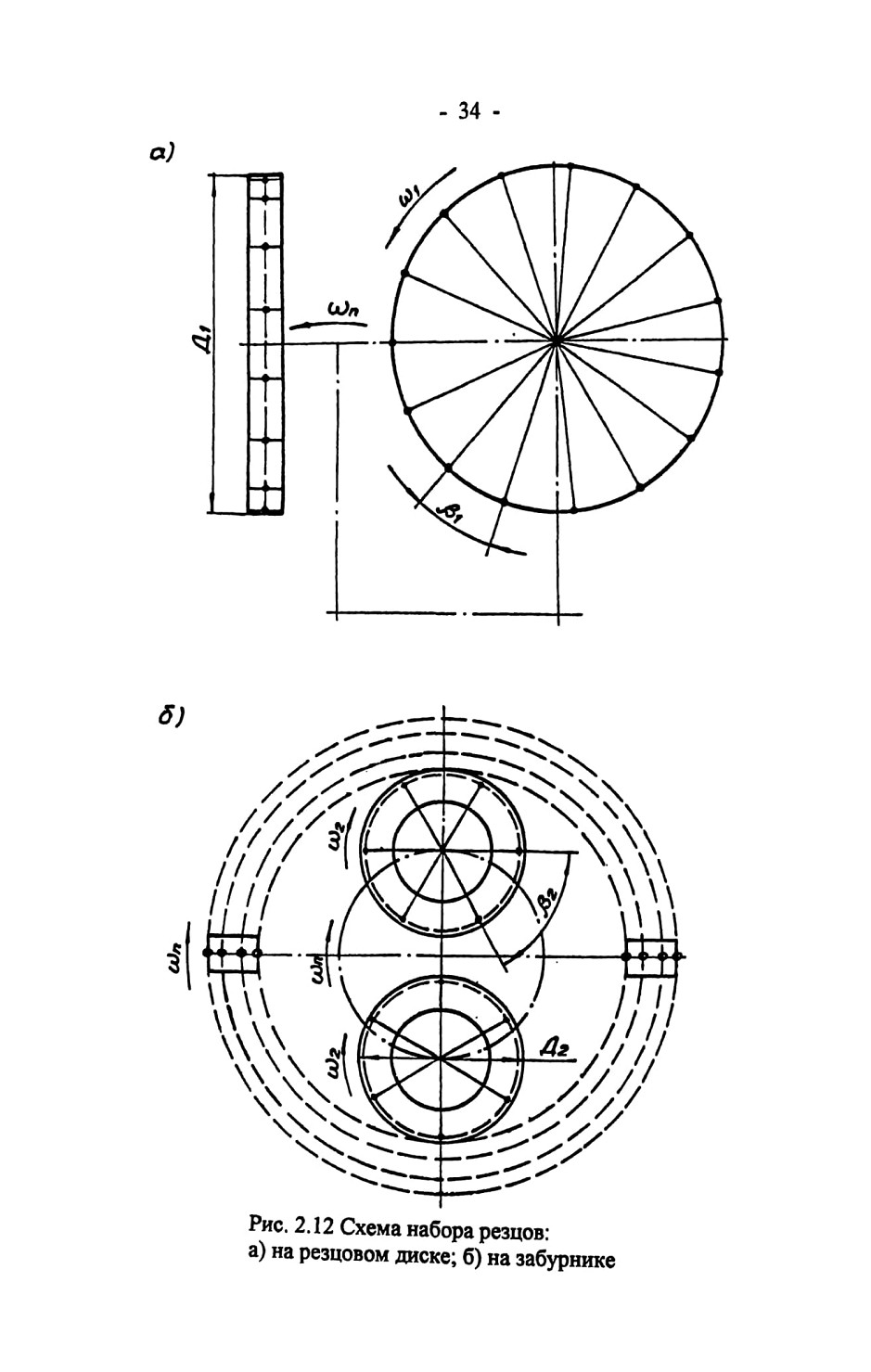

Исполнительный орган комбайна осуществляет разрушение забоя двумя парами резцовых дисков, каждый из которых оснащен одиннадцатью резцами Д6-22 и двумя забурниками, оснащенными шестью парами резцов Д6-22.

Вращение резцовых дисков, так же как и на комбайне «Урал-20А» осуществляется одновременно в двух направлениях: вокруг собственных (относительно движения) и главной (переносное движение) осей. Исполнительные органы, вращаясь в противоположных направлениях (переносное движение), перемещают разрушенную массу к приемной части скребкового конвейера.

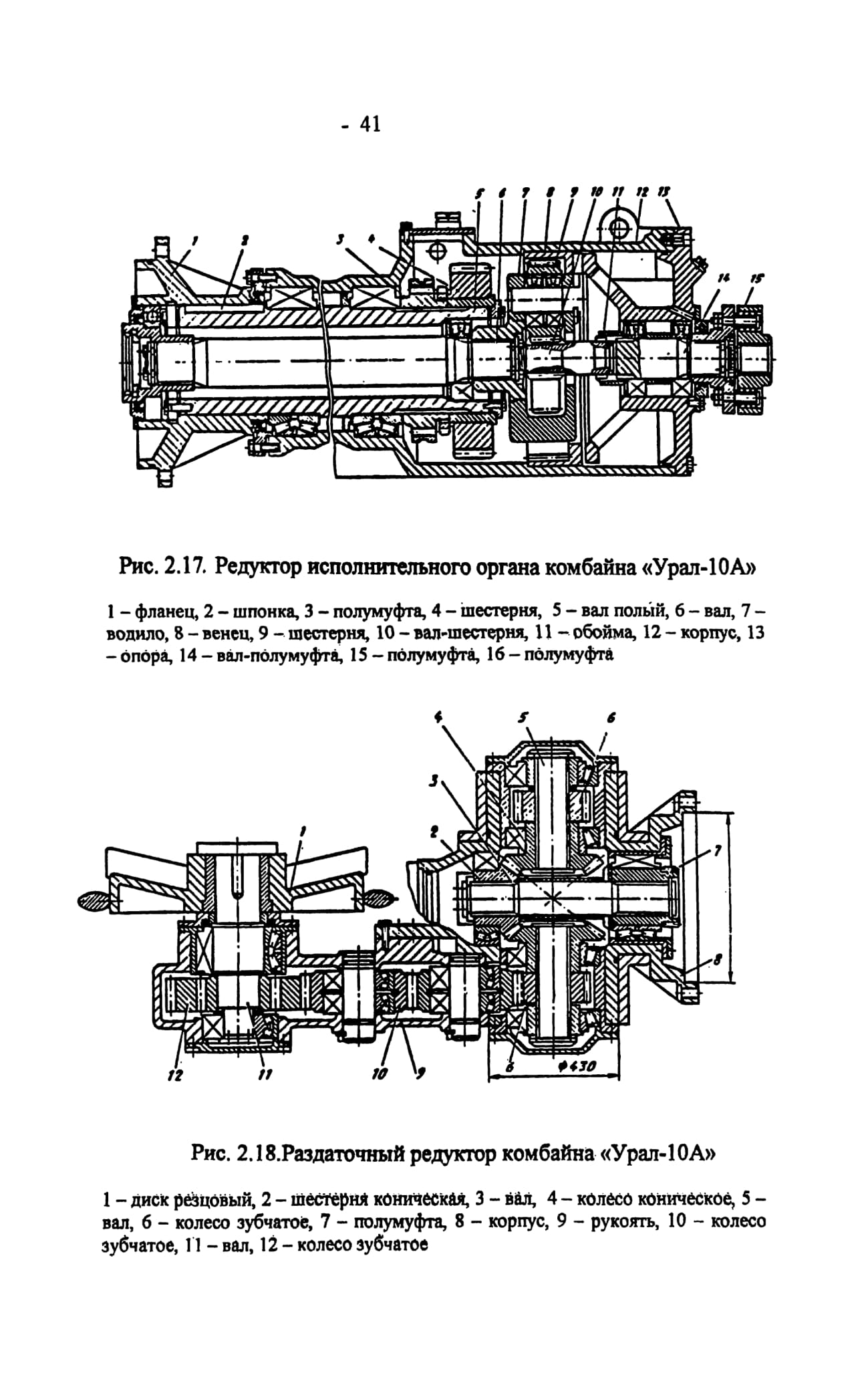

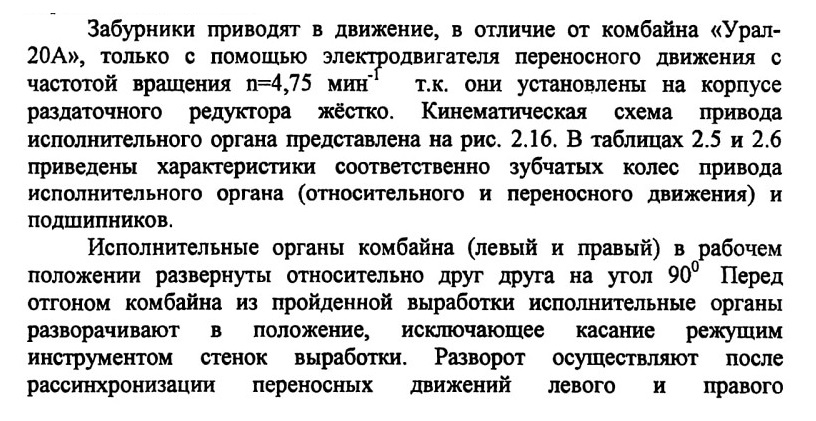

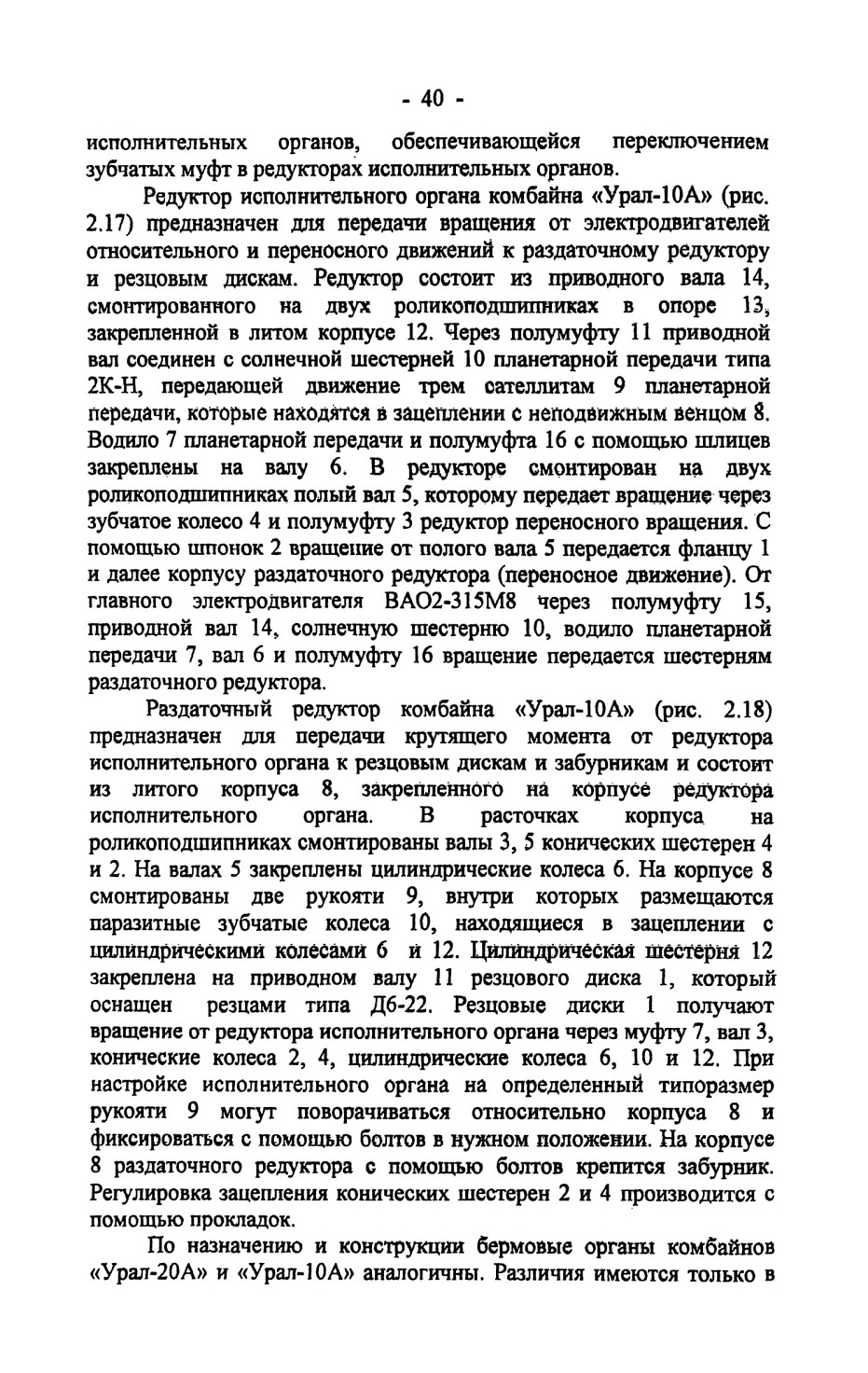

Вращение резцовых дисков обеспечивается электродвигателями ВА02-315М8 (относительное движение) и ВРП 200L4P (переносное движение) через редукторы исполнительного органа, раздаточный и переносного движения.
