Belgee X70. Руководство по эксплуатации (2021 год)

а ус ви ате я и во ение авто о и я

183

После включения дальнего света

с помощью функции системы IHBC

система будет поддерживать включенное

состояние дальнего света фар, если ско

рость движения автомобиля находится

в диапазоне 25–40 км/ч. При обнаружении

источника света система IHBC выполнит

переключение на ближний свет фар.

Если высота фонарного столба боль

шая, камера не сможет его распоз

нать, что приведет к тому, что функция

IHBC включит дальний свет ошибочно.

Пожалуйста, при движении в городе поль

зуйтесь ближним светом фар.

Экраны

Если функция IHBC активирована для

управления включением дальнего/ближ

него света фар, индикатор загорится бе

лым. Если система IHBC неисправна, ин

дикатор загорится красным.

Если водитель включит дальний свет

фар с помощью рычага управления

световыми приборами, то это действие

будет иметь преимущество над действия

ми системы IHBC.

IHBC — это функция помощи в управ

лении световыми приборами. Реко

мендовано использовать ее при движении

по скоростным автомагистралям. Данную

функцию нельзя использовать вместо во

дителя. Водитель всегда должен соблю

дать правила дорожного движения и ак

тивно

управлять

переключением

ближнего/дальнего света фар в зависимо

сти от изменений в окружающей среде.

Погрузка

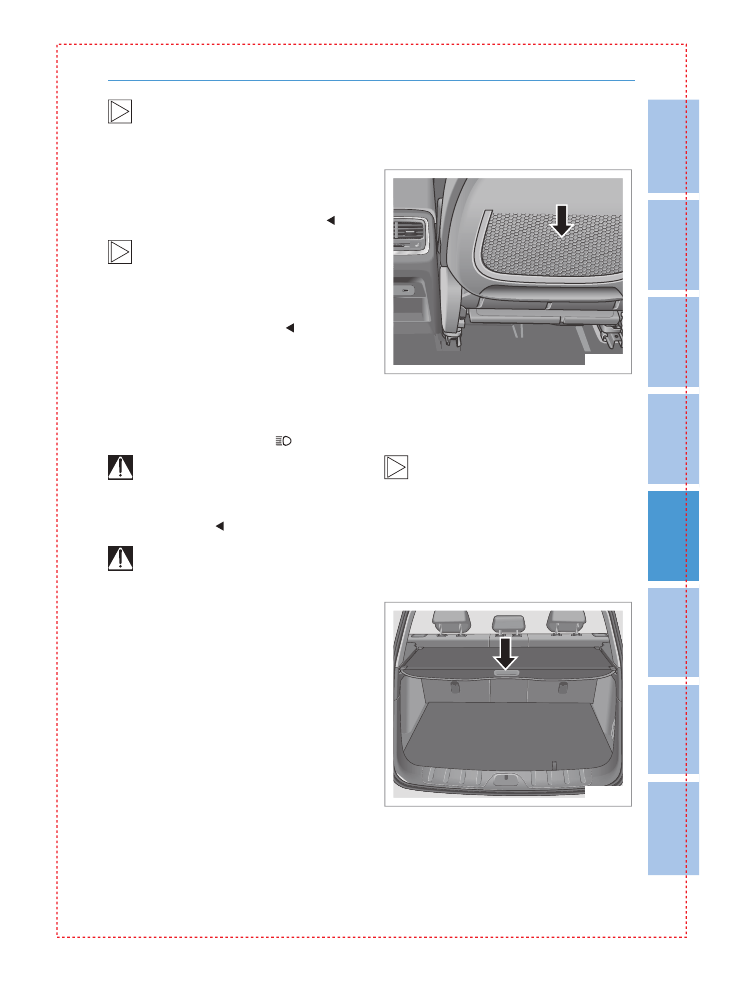

арман для бумаг на спинке

сиден я

NL-0150

Карман для бумаг находится на задней

стороне спинки переднего сиденья и ис

пользуется для хранения бумаг, карт

и других мелких вещей.

В карман для бумаг можно положить

только легкие предметы, тяжелые

и острые предметы хранить там запреще

но. Не размещайте никакие предметы

с острыми углами или краями в кармане

для дорожной карты. В противном случае

он будет поврежден.

а итный экран для бага а

NL-0450

Чтобы открыть защитный экран для бага

жа, потяните ручку вверх, раскройте за

щитный экран и пристегните фиксаторы

а ус ви ате я и во ение авто о и я

184

с обеих сторон в соответствующих отвер

стиях в боковой стенке. Чтобы задвинуть

защитный экран, выполните процедуру,

обратную процедуре открытия.

Не размещайте никакие объекты

на защитном экране во избежание

травм.

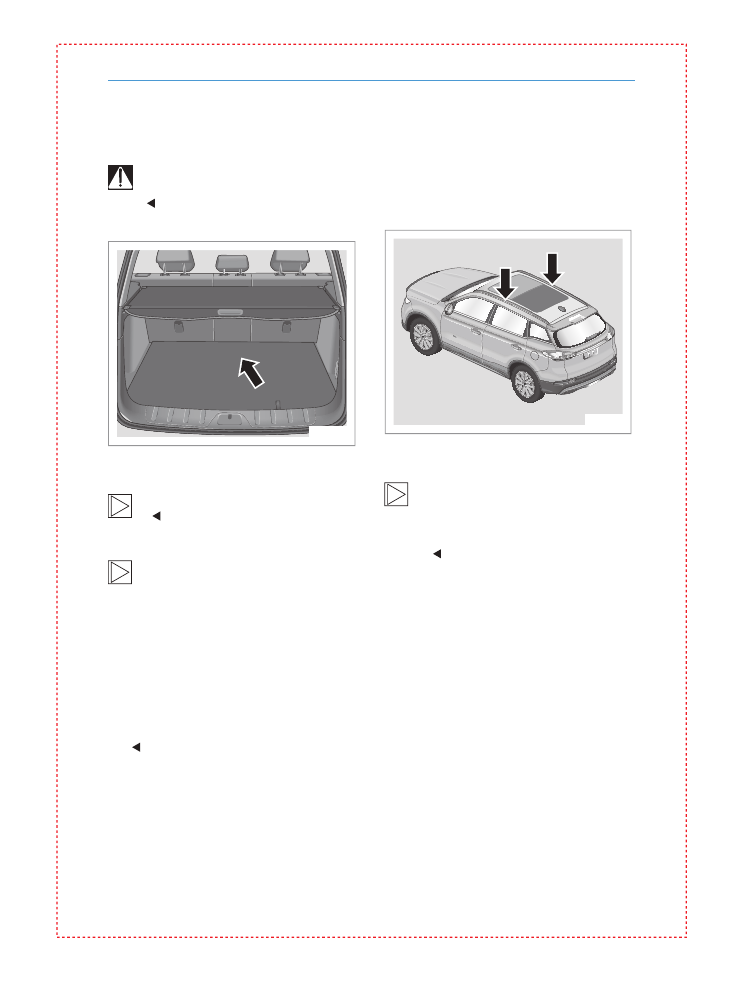

ага ник

NL-0153

Его можно применять для загрузки объек

тов большего размера и большего веса.

Не оставляйте животных в багажни

ке.

Погрузка тя елых предметов

Если вес груза на автомобиле превы

шает его грузоподъемность или рас

пределен неравномерно, маневренность

автомобиля серьезно пострадает и ухуд

шится безопасность движения. Багаж, на

ходящийся в зоне погрузки, в случае ава

рии или при экстренном торможении

может сместиться. Принимая это во вни

мание, постарайтесь класть объекты

в низком положении в переднюю часть,

как можно ближе к спинке заднего сиде

нья.

Погрузка высоких предметов

При погрузке высоких объектов в автомо

биль: объекты не должны быть выше ба

гажника, всегда крепите их на автомобиле

для обеспечения Вашей безопасности.

Погрузка бол

их предметов

При погрузке больших предметов длина

предмета не должна превышать длину

багажника, и всегда закрепляйте их на ав

томобиле для обеспечения безопасности

движения.

Рейлинги на кры е

N L -0 777

Рейлинги на крыше находятся справа

и слева.

Рейлиги крыши используется только

в качестве декоративного элемента

кузова автомобиля и не предназначены

для размещения и перевозки багажа

и груза.

Действия в

Действия в чрезвычайной ситуации

185

Действия в чрезвычайной ситуации

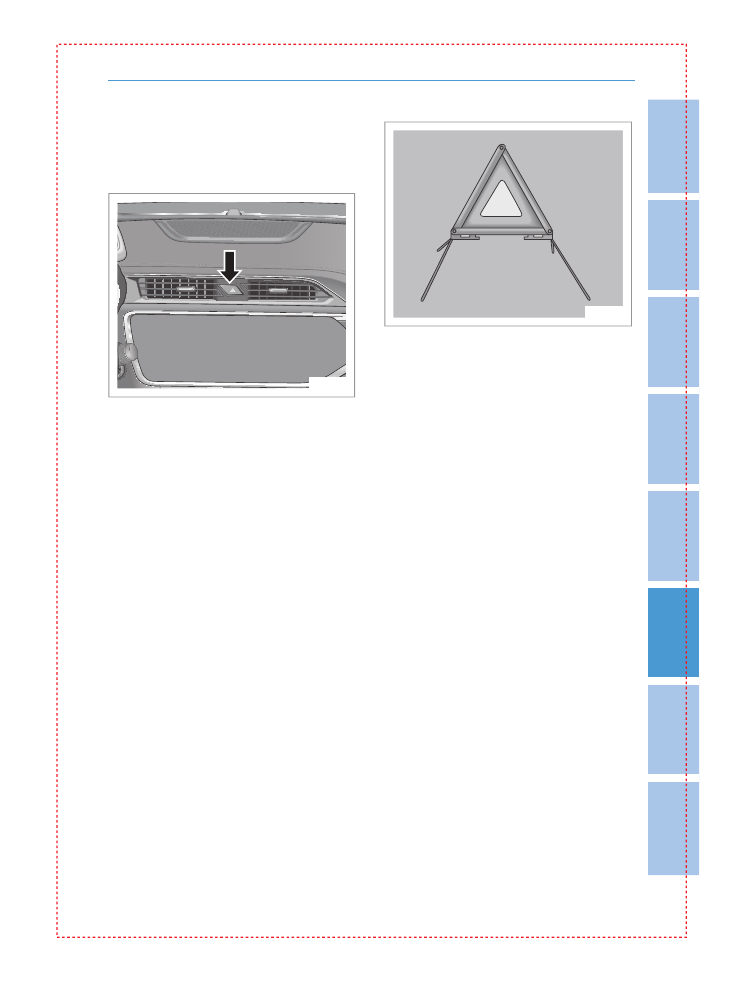

стройство аварийной

сигнализации

варийная световая

сигнализация

N L -0 30 0

Необходимо нажать аварийную световую

сигнализацию, когда нужно припарковать

автомобиль в случае возникновения про

блем. В это время индикатор на кнопке

и указатели поворота будут мигать, чтобы

предупредить других людей. Для выклю

чения аварийной сигнализации повторно

нажмите на выключатель.

нак аварийной остановки

NL-0301

Предупредительный треугольник находит

ся в багажном отделении. Знак аварийной

остановки должен быть выставлен на до

роге в соответствии с действующими тре

бованиями правил дорожного движения.

Действия в чрезвычайной ситуации

186

Система вызова

экстренных оперативных

слу б ЭР -

Н СС

В состав системы вызова экстренных

оперативных служб входят бортовой

контроллер, спутниковая навигационная

система GLONASS/GPS, диспетчерский

центр ЭРА-ГЛОНАСС, центр обработки

вызовов системы 112 и аварийно-спаса

тельная служба. При попадании в аварию

бортовой контроллер загрузит собранную

с датчиков информацию, широту и долго

ту системы на публичный центр реагиро

вания и создаст голосовой звонок. Центр

реагирования свяжется с пассажирами

автомобиля, проанализирует полученную

информацию, сделает выводы о причинах

происшествия и передаст сведения спа

сателям.

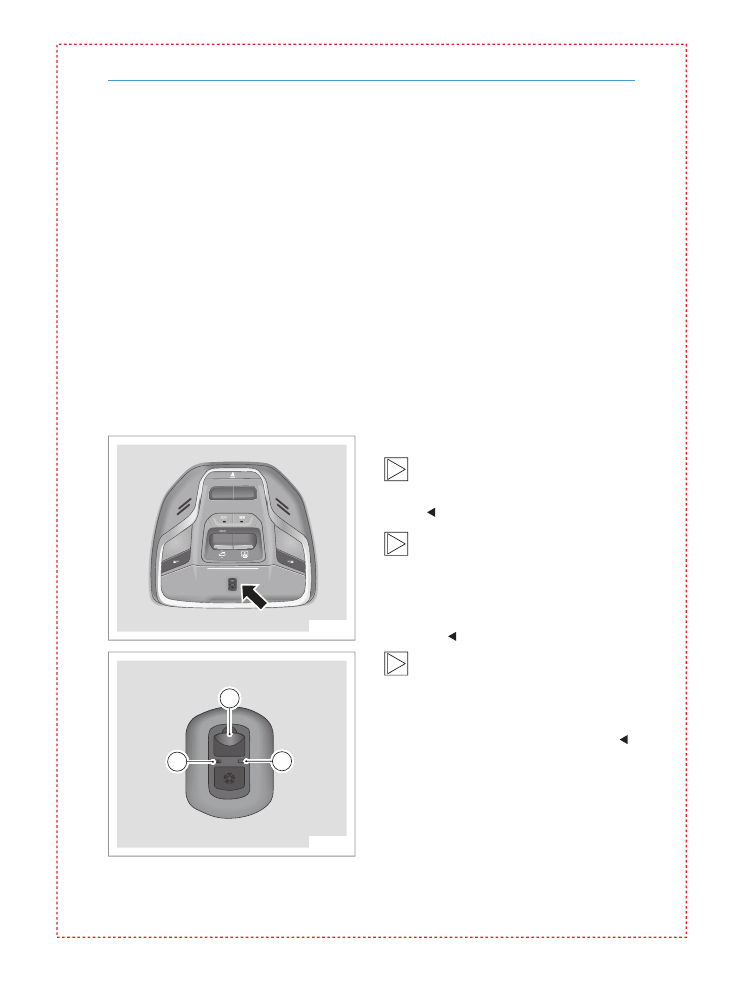

QSFTT

NL-0743

33333

NL-0747

Микрофон для осуществления экс

тренного вызова

Кнопка SOS

Индикатор SOS

Система опове ения слу б

экстренного реагирования

Включение системы

Система оповещения служб экстренного

реагирования может быть активирована

двумя способами.

•

При получении сигнала столкновения

автомобиля контроллер автоматиче

ски активирует систему оповещения.

•

Нажмите кнопку SOS, чтобы активиро

вать систему оповещения вручную.

Выключение системы

После получения ответа на экстренный

вызов его нельзя отменить. Экстренный

вызов можно отменить только до того, как

на него ответили, нажав кнопку SOS.

В области с плохой связью (мост,

холм или тоннель) звонок или сооб

щение экстренной системы может прер

ваться.

Бортовой контроллер системы опове

щения служб экстренного реагирова

ния включает запасные элементы пита

ния. Если запасные элементы питания

пришли в негодность, необходимо свя

заться с поставщиком для устранения

проблемы.

Если индикатор SOS включен, пожа

луйста, обратитесь в авторизован

ный сервисный центр

СЗАО «БЕЛДЖИ»

для проверки и ремонта как можно

скорее. В экстренной ситуации система

не сможет работать должным образом.

Индикатор S S

Индикатор SOS показывает текущий

статус системы и состояние запасных

элементов питания. Обратите внимание

на индикатор SOS и соответствующее

сообщение. Пользуйтесь системой опове

щения служб экстренного реагирования.

Действия в чрезвычайной ситуации

187

Состояние

Подсветка кнопки

S S белая/красная

Светодиод

Запуск

Белый

Красного цвета в течение 5 се

кунд, мигает зеленым цветом

Стандартный режим ВКЛ

Белый

Ярко-зеленый или желтый

Неисправность

Белый

Ярко-красный

Установка голосового

вызова

Красный

Ярко-зеленый или желтый

Напряжение вспомога

тельной аккумуляторной

батареи ниже заданного

значения

Красный

Мигает желтым цветом

Нет сигнала позициониро

вания

Красный

Ярко-желтый

Действия в чрезвычайной ситуации

188

апуск двигателя

от вне него источника

питания

апуск двигателя автомобиля

от вне него источника питания

Если заряд аккумуляторной батареи пол

ностью израсходован, можно попытаться

запустить автомобиль с помощью акку

муляторной батареи другого автомобиля

и соответствующих кабелей. Для обеспе

чения безопасности соблюдайте следую

щие рекомендации.

Работа с аккумуляторной батареей

может представлять опасность. Ниже

перечислены основные факторы опасно

сти:

•

Кислотный электролит, который со

держится в аккумуляторной батарее,

может причинить ожоги.

•

Газ, выделяемый аккумуляторной ба

тареей, может взорваться или заго

реться.

•

Электрический разряд аккумулятор

ной батареи может вызвать ожоги.

Если не соблюдать предписанный поря

док действий, возможно получение травм.

Пренебрежение этими рекомендаци

ями может привести к серьезному по

вреждению автомобиля. Расходы на ре

монт не будут возмещены в рамках

гарантийного обслуживания. Не следует

толкать или буксировать автомобиль для

запуска двигателя: такие действия могут

привести к повреждению автомобиля.

Использование открытого огня рядом

с аккумуляторной батареей может

привести к взрыву газа, находящегося

внутри нее. Известны случаи, когда в по

добных ситуациях люди получали травмы

и теряли зрение. В условиях недостаточ

ной освещенности следует пользоваться

фонариком. Кислотный электролит, кото

рый содержится в аккумуляторной бата

рее, может причинить ожоги. Не допускай

те попадания кислоты на кожу. Если

кислота попала на кожу или в глаза, про

мойте пораженный участок водой и неза

медлительно обратитесь за медицинской

помощью.

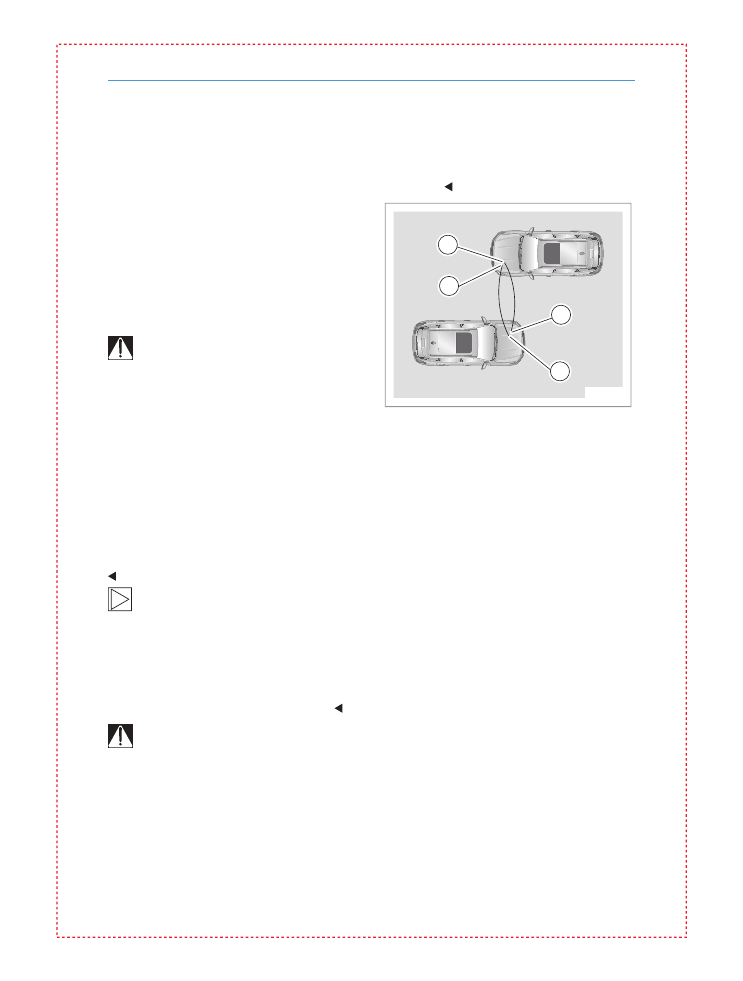

N L -0 30 3

Выключите зажигание, все приборы

освещения и электрооборудование,

кроме аварийной световой сигнализа

ции на обоих автомобилях (при нали

чии).

Подсоедините один конец красного

положительного кабеля (+) к положи

тельному выводу (А) аккумуляторной

батареи автомобиля, двигатель кото

рого необходимо запустить.

Не допускайте соприкосновения дру

гого конца красного положительного

кабеля (+) с металлом. Подсоедините

другой конец кабеля к положительно

му выводу (+) заряженной аккумуля

торной батареи (B).

Подсоедините один конец черного

отрицательного кабеля (-) к отрица

тельному выводу заряженной акку

муляторной батареи (С). Прежде чем

перейти к следующему шагу, убеди

тесь, что другой конец кабеля ничего

не касается. Не подсоединяйте другой

конец отрицательного (-) кабеля к раз

ряженной аккумуляторной батарее,

а подсоедините его к неокрашенной

металлической части двигателя авто

мобиля с разряженной аккумулятор

ной батареей.

Действия в чрезвычайной ситуации

189

Подсоедините другой конец отрица

тельного (-) кабеля к неокрашенному

металлическому участку (D) двигателя

на том автомобиле, аккумуляторная

батарея которого разряжена. При этом

прокладывайте кабель так, чтобы он

не соприкасался с подвижными дета

лями двигателя и аккумуляторной ба

тареей.

Запустите двигатель автомобиля с за

ряженной аккумуляторной батареей

и оставьте его работать на холостом

ходу в течение как минимум четырех

минут.

Попробуйте запустить двигатель авто

мобиля с разряженной батареей. Если

после нескольких попыток запустить

двигатель не удалось, возможно, авто

мобиль нуждается в ремонте.

Нарушение порядка подсоединения

или отсоединения кабелей может

привести к короткому замыканию и по

вреждению обоих автомобилей. На устра

нение повреждений, вызванных подобны

ми действиями, действие гарантии

не распространяется. Необходимо строго

соблюдать порядок подсоединения и от

соединения кабелей, а также следить,

чтобы кабели не соприкасались между со

бой и с другими металлическими деталя

ми.

Порядок отсоединения кабелей

испол зуемых для запуска

двигателя от вне него источника

питания

Отсоедините черный отрицательный

кабель (-) на автомобиле с разряжен

ной аккумуляторной батареей.

Отсоедините черный отрицательный

кабель (-) на автомобиле с заряжен

ной аккумуляторной батареей.

Отсоедините красный положительный

кабель (+) на автомобиле с разряжен

ной аккумуляторной батареей.

Отсоедините красный положительный

кабель (+) на автомобиле с заряжен

ной аккумуляторной батареей.

Действия в чрезвычайной ситуации

190

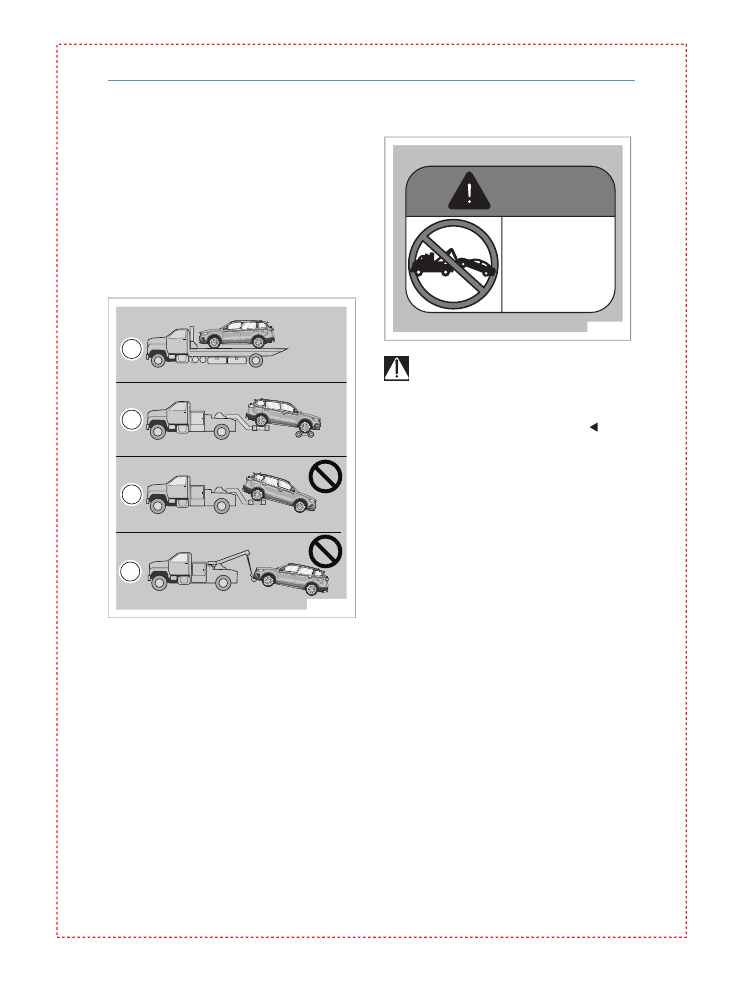

уксировка автомобиля

При проведении любых операций по бук

сировке следует использовать страхо

вочные цепи и соблюдать требования

местного, регионального и национально

го законодательства. Соприкасающиеся

с дорожной поверхностью колеса должны

быть в исправном состоянии. Если они

повреждены, необходимо использовать

буксировочную тележку.

уксировка

吉利汽车

吉利汽

车

吉利汽

车

N L -0 723

Рекомендуется разместить автомо

биль на грузовую платформу.

Рекомендуется поднять задние колеса

автомобиля и разместить передние

колеса на буксировочную тележку.

(не на уровне земли).

Запрещено буксировать автомобиль

так, чтобы передние колеса враща

лись в обратном направлении.

Запрещено поднимать кузов/шасси

вместо колес.

Меры предосторо ности при

буксировке

BNBSBO

XBSOJOH

INI ADALAH
KENDERAAN AWD.
PENUNDAAN DUA RODA
ADALAH DILARANG.

THIS IS A AWD CAR

TWO WHEEL TOWING

IS FORBIDDEN.

NL-0873

Предупреждающий знак «Автомо

биль с полным приводом. Буксировка

на двух колесах запрещена» размещен

на внутренней стороне солнцезащитного

козырька с водительской стороны.

Рекомендации по буксировке

При использовании гибкой сцепки (на

пример, буксировочного троса) рассто

яние между тягачом и буксируемым

автомобилем должно составлять от 4

до 10 м. Для буксировки автомобиля

с неисправной тормозной системой

необходимо использовать жесткую

сцепку (например, жесткую буксирную

балку).

Необходимо включить аварийную све

товую сигнализацию как на тягаче, так

и на буксируемом автомобиле.

Если буксируемый автомобиль осна

щен автоматической коробкой пере

дач, необходимо обратить внимание

на следующие моменты:

•

Переведите рычаг селектора в ней

тральное положение (N).

•

При буксировке не превышайте ско

рость движения 50 км/ч.

•

Расстояние буксировки не должно

превышать 50 км.

Действия в чрезвычайной ситуации

191

При использовании эвакуатора допу

скается только подъем передних ко

лес буксируемого автомобиля. Запреща

ется буксировать автомобиль с автома

тической коробкой передач за заднюю

часть, когда его передние колеса ка

саются земли. Это может привести к

серьезному повреждению коробки пере

дач.

В следующих случаях буксировка ав

томобиля запрещена. Для транспор

тировки необходимо использовать авто

мобиль-эвакуатор

или

грузовой

автомобиль с платформой.

•

Вследствие какого-либо повреждения

отсутствует рабочая жидкость в короб

ке передач автомобиля.

•

Если расстояние буксировки автомо

биля с автоматической коробкой пере

дач превышает 50 км.

Если автомобиль оснащен системой

полного привода и при этом имеет

место серьезная неисправность полного

привода, пожалуйста, буксируйте автомо

биль в авторизованный сервисный центр

СЗАО «БЕЛДЖИ»

так, чтобы четыре коле

са не касались земли. Запрещено буксиро

вать автомобиль при касании земли любо

го из колес. В противном случае система

полного привода будет повреждена.

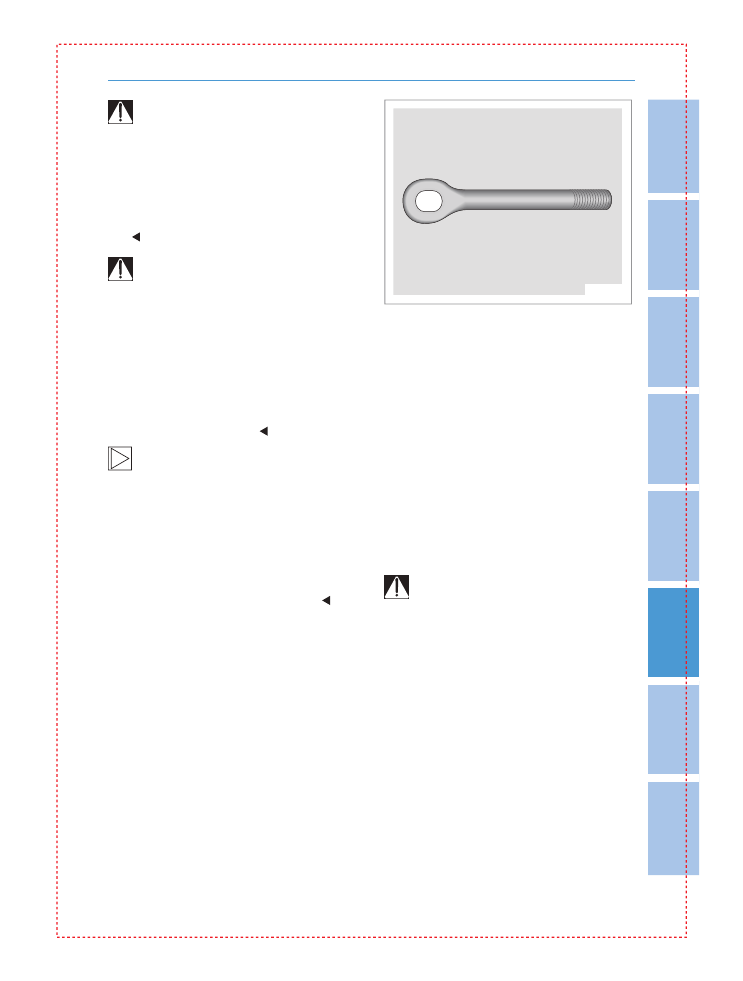

уксировочная проу ина

Буксировочная проушина входит в ком

плект инструмента, который хранится

в багажнике автомобиля. Она использу

ется для буксировки автомобиля при его

неисправности.

При использовании буксировочной проу

шины обязательно следуйте инструкциям

«Меры предосторожности при использо

вании буксировочной проушины» и «Бук

сировка неисправного автомобиля» в дан

ной главе.

Автомобиль оснащен фиксированной бук

сировочной проушиной спереди и съем

ной буксировочной проушиной сзади.

NL-0278

Меры предосторо ности при

испол зовании буксировочной

проу ины

•

Убедитесь в том, что буксировочная

проушина крепко и надежно ввинчена

в монтажное отверстие.

•

Рекомендовано использовать одо

бренный буксировочный трос или бук

сирную тягу.

•

Не используйте буксировочную про

ушину для буксировки автомобиля

на грузовой платформе эвакуатора.

•

Не используйте буксировочную проу

шину для извлечения автомобиля при

застревании.

Соблюдайте безопасную дистанцию

при использовании буксировочной

проушины для буксировки.

•

Не используйте буксировочную таль

вместе с проушиной. Таль может сло

маться, что приведет к серьезным

травмам или летальному исходу.

•

Не используйте буксировочный ре

мень вместе с проушиной. Ремень мо

жет сломаться, что приведет к серьез

ным травмам или летальному исходу.

•

Несоблюдение инструкций касательно

буксировочной проушины может при

вести к поломке компонентов, вызвав

серьезные травмы или летальный ис

ход.

Действия в чрезвычайной ситуации

192

Буксировочная проушина не должна

применяться в иных целях, кроме

буксирования по дороге.

•

Всегда используйте приспособления,

которые отвечают нормам дорожного

движения (например, жесткая буксир

ная сцепка или трос для буксировки)

в комбинации с буксировочной проу

шиной для буксирования автомобиля

на ближайшую станцию технического

обслуживания.

•

Не используйте буксировочную про

ушину для буксировки автомобиля

на автомагистрали с препятствиями

или по другим дорогам.

•

При использовании буксирующего ав

томобиля для буксировки удерживайте

буксирующее транспортное средство

и буксируемый автомобиль на одной

центральной линии, насколько это

возможно. Несоблюдение инструк

ций, описанных выше, может привести

к повреждению автомобиля.

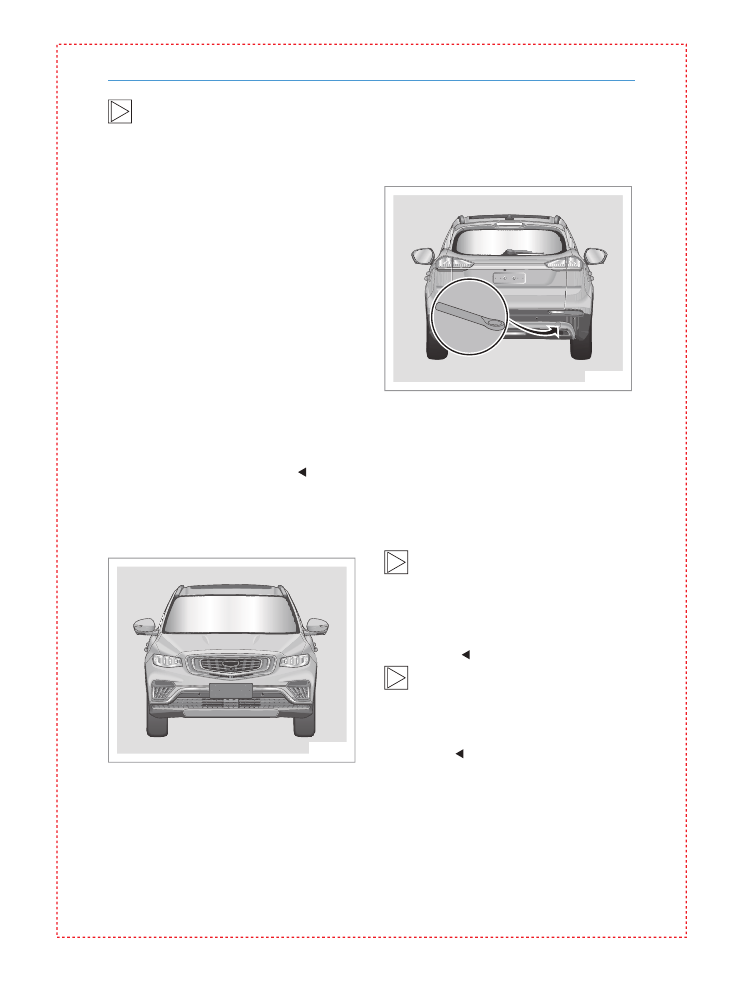

Передняя буксировочная проу ина

Крепление передней буксировочной пет

ли приварено к кузову перед передним

бампером с правой стороны.

NL-0305

становка задней буксировочной

проу ины

Монтажное отверстие для задней букси

ровочной проушины находится на правой

стороне переднего бампера.

NL-0306

Буксировочная проушина входит в ком

плект инструмента, который хранится

в багажнике автомобиля. При установке

задней буксировочной проушины нажми

те буксировочную крышку, чтобы открыть

вручную, вкрутите буксировочную проу

шину в отверстие с резьбой буксировоч

ного крюка и убедитесь в том, что букси

ровочная проушина полностью затянута.

Если автомобиль неисправен или

произошло ДТП, разрешено буксиро

вать Ваш автомобиль с помощью перед

ней/задней проушины. Никогда не исполь

зуйте буксировочную проушину для

буксировки других автомобилей, особен

но прицепов.

При буксировке Вашего автомобиля

необходимо двигаться медленно;

в противном случае чрезмерное усилие

при буксировке будет воздействовать

на автомобиль, что приведет к его по

вреждению.

Действия в чрезвычайной ситуации

193

амена ин

Припаркуйте автомобиль на плоской по

верхности, где он не будет создавать пре

пятствия движению и где будет безопасно

выполнение замены колеса.

Перед заменой колеса в экстренной ситу

ации сначала включите аварийную свето

вую сигнализацию и разместите знак ава

рийной остановки на соответствующем

расстоянии в зависимости от дорожных

условий во избежание дорожно-транс

портного происшествия.

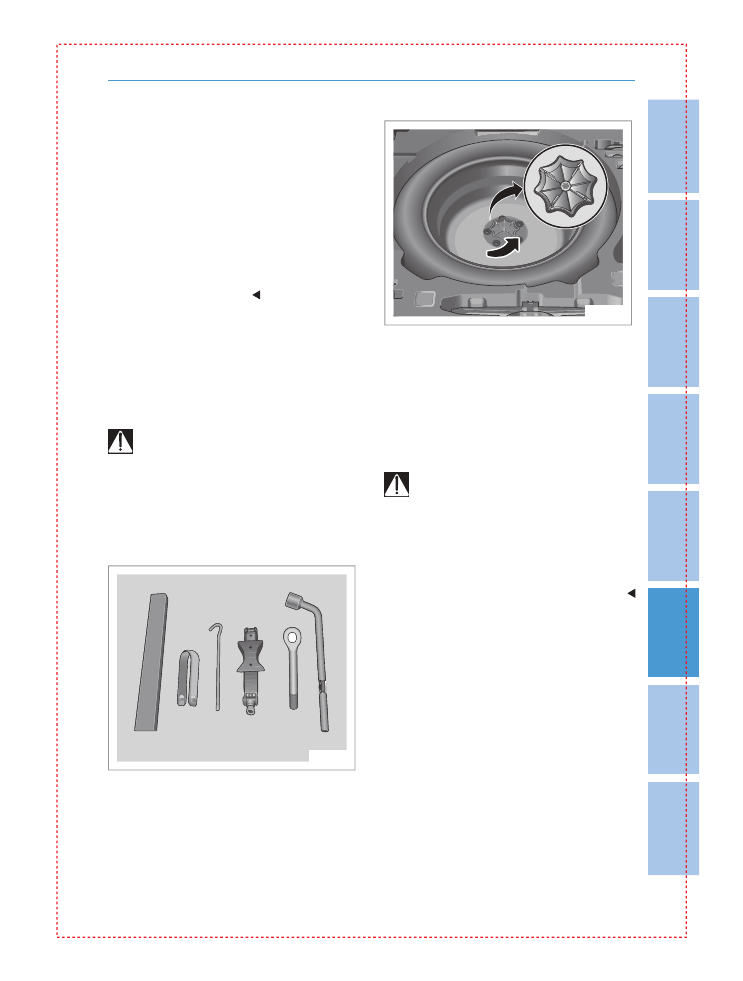

Извлечение запасного колеса

и инструментов

омкрат и инструменты

Домкрат и инструменты находятся в набо

ре водителя под подкладкой в багажном

отделении или под передним сиденьем.

Пожалуйста, используйте специаль

ный домкрат, который поставляется

вместе с автомобилем. Запрещено ис

пользование других, несоответствующих

домкратов. В противном случае автомо

биль может упасть ввиду несоответствую

щего качества, что приведет к травмам

или повреждениям автомобиля.

NL-0319

апасное колесо

NL-0308

Запасное колесо находится под ящиком

для инструментов в багажном отделении.

Откройте поддон багажного отделения,

повесьте рукоятку поддона на водоотво

дящий желоб, извлеките ящик для инстру

ментов, ослабьте фиксирующую рукоятку

запасного колеса и снимите запасное ко

лесо.

Запасное колесо, присутствующее

в данном автомобиле, — это неболь

шое запасное колесо типа T. После уста

новки запасного колеса, пожалуйста, держи

те скорость движения автомобиля в преде

лах 80 км/ч. Отправьтесь в авторизованный

сервисный центр

СЗАО «БЕЛДЖИ»

для за

мены на новое колесо как можно скорее.

Снятие спу енной ины

и установка запасной

Прежде чем выполнять следующие

действия, проверьте соблюдение ус

ловий безопасности.

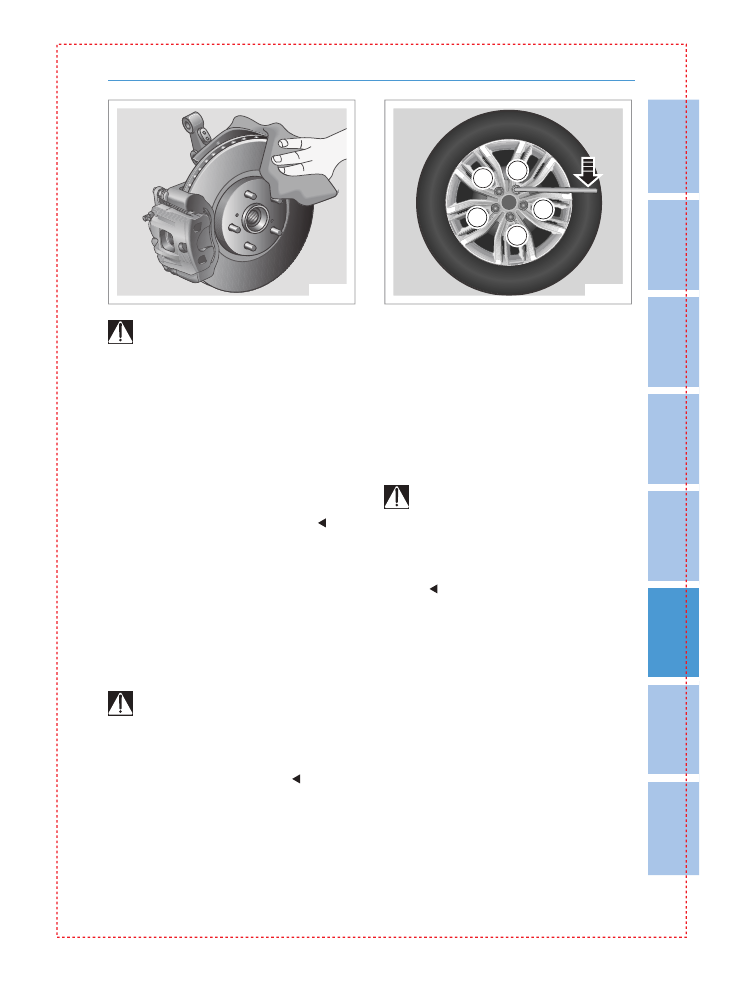

Извлеките съемник для колпачков гаек

из ящика для инструментов. Ухватите

колпачок колесной гайки съемником

для колпачков колесных гаек, как по

казано на рисунке, потяните колпачок

наружу.

Действия в чрезвычайной ситуации

194

Установите на колесную гайку баллон

ный ключ и поверните его против ча

совой стрелки. Поочередно ослабьте

все колесные гайки примерно на один

оборот, но не отворачивайте их полно

стью.

吉利汽车

N L -0 310

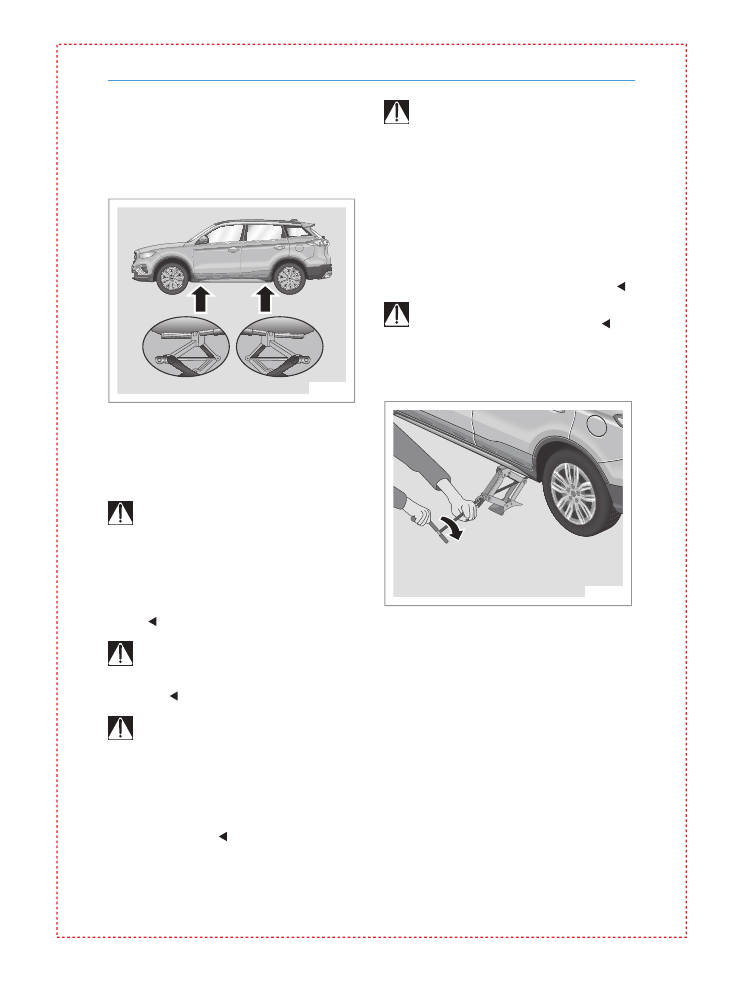

Разместите опорную площадку ры

чажного домкрата. При необходимо

сти отрегулируйте ее до нужной высо

ты под точкой подъема, как показано

на рисунке.

Автомобиль может получить повреж

дения или перевернуться, если опор

ное положение домкрата будет непра

вильным. Чтобы исключить травмы

и повреждение автомобиля, перед нача

лом подъема следует установить опорную

площадку домкрата в надлежащее поло

жение.

Домкрат

должен

располагаться

на твердой и ровной дороге, запре

щено размещать под автомобилем камни

и кирпичи.

Работать под автомобилем, который

поднят домкратом, чрезвычайно

опасно. Соскальзывание автомобиля

с домкрата может привести к тяжелой

травме и даже смерти. Ни в коем случае

не работайте под автомобилем, который

удерживается в поднятом положении

только домкратом.

Чрезвычайно опасно выполнять ре

монт или техническое обслуживание

под автомобилем, который удерживается

в поднятом положении только домкратом,

без страховочного оборудования и надле

жащей подготовки. Домкрат, прилагаемый

к автомобилю, можно использовать толь

ко для замены колес. Если домкрат ис

пользуется для других целей, при падении

автомобиля с домкрата возможно причи

нение тяжелых и даже смертельных травм

исполнителю работ или прочим лицам.

Во время подъема домкратом в авто

мобиле никого не должно быть.

Установите стержень домкрата: про

тяните один конец стержня через ква

дратное отверстие на ручке баллонно

го ключа в качестве рычага домкрата.

NL-0311

Вращая рукоятку домкрата по часо

вой стрелке, как показано на рисун

ке, поднимите автомобиль на высоту,

достаточную для установки запасного

колеса.

Отверните все колесные гайки.

Снимите колесо с поврежденной ши

ной.

Очистите колесные шпильки, монтаж

ные поверхности и запасное колесо

от ржавчины и грязи.

Действия в чрезвычайной ситуации

195

NL-0312

Наличие ржавчины и грязи на колесе

или соединительных деталях колеса

через некоторое время может привести

к ослаблению колесных гаек. Колесо мо

жет отсоединиться, что приведет к дорож

но-транспортному происшествию. Выпол

няя замену колеса, очистите сопрягаемые

поверхности колеса и ступицы от ржавчи

ны и загрязнений. В экстренной ситуации

можно выполнить очистку тканью или сал

феткой. При необходимости полностью

удалите ржавчину и загрязнения скребком

или стальной проволочной щеткой.

10.

Установите запасное колесо.

11.

Установите колесные гайки на место.

Заворачивайте каждую гайку в диаго

нальной последовательности по часо

вой стрелке баллонным ключом так,

чтобы прижать колесный диск к ступи

це.

12.

Вращая рукоятку домкрата против ча

совой стрелки, опустите автомобиль.

Запрещается наносить на болты

и гайки моторное или смазочное мас

ло, поскольку это приведет к их ослабле

нию. В результате колесо может отсоеди

ниться, что приведет к дорожно-

транспортному происшествию.

NL-0313

13.

Затяните колесные гайки в кресто

образном порядке, как показано на ри

сунке.

14.

Полностью опустите домкрат и извле

ките его из-под автомобиля.

15.

Затяните колесные гайки баллонным

ключом.

16.

Установка колпачок колесных гаек.

17.

При необходимости установите деко

ративный колпак на колесо.

Если повреждено переднее колесо,

не следует заменять его запасным.

Для обеспечения безопасности движения

переставьте исправное заднее колесо

на место неисправного переднего,

а на место заднего колеса установите за

пасное.

ранение спу енной ины

запасной ины и бортового

инструмента

Поместите колесо с поврежденной шиной

или запасное колесо в нишу для запасно

го колеса в багажном отделении, уложив

его внутренней стороной вверх. Затем

поместите на запасное колесо комплект

автомобильных инструментов. Плотно

затяните рукоятку. Поместите домкрат

и другие инструменты в сумку для инстру

ментов и закрепите их должным образом.

Действия в чрезвычайной ситуации

196

амена предохранителя

Предохранители защищают цепи элек

троприборов от перегрузки по току, что

позволяет предотвратить повреждение

бортового электрооборудования. Перего

рание предохранителя указывает на то,

что защищаемая этим предохранителем

цепь неисправна и не работает должным

образом. Если предполагается, что предо

хранитель перегорел, следует извлечь его

из блока предохранителей и проверить,

не перегорела ли металлическая прово

лока внутри предохранителя.

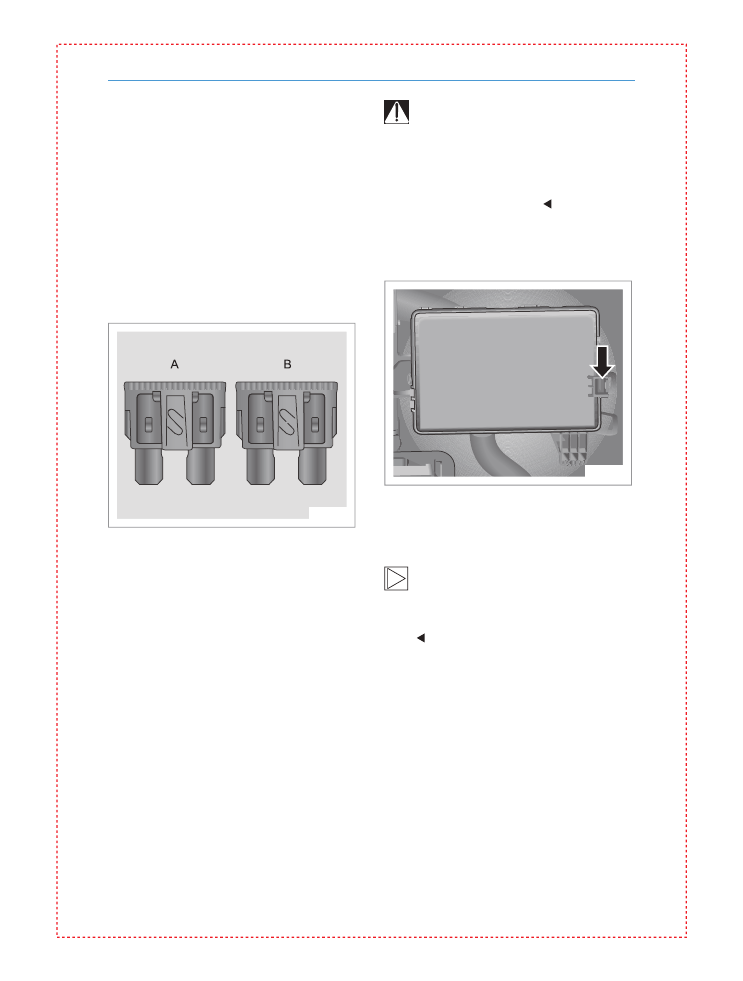

NL-0314

А — исправный предохранитель

В — перегоревший предохранитель

Располо ение и обозначение

предохранителей

Предохранители находятся в блоке пре

дохранителей, расположенном в левой

части моторного отсека и на левой сторо

не приборной панели. Существуют предо

хранители двух разных типов.

Пластинчатый плавкий предохрани

тель: сравнительно тонкий, вставного

типа; допустимый ток цепи составляет

5–25 А.

Тугоплавкий предохранитель: прямоу

гольный, вставного типа; допустимый

ток цепи 20–60 A.

Цвет обозначает номинальный ток предо

хранителя. Значение номинального тока

также указано на предохранителе.

Не пытайтесь ремонтировать перего

ревшие предохранители. Не устанав

ливайте предохранители другого цвета

или другого номинального тока. Это мо

жет привести к повреждению бортовой

сети автомобиля или возгоранию из-за пе

регрузки электропроводки.

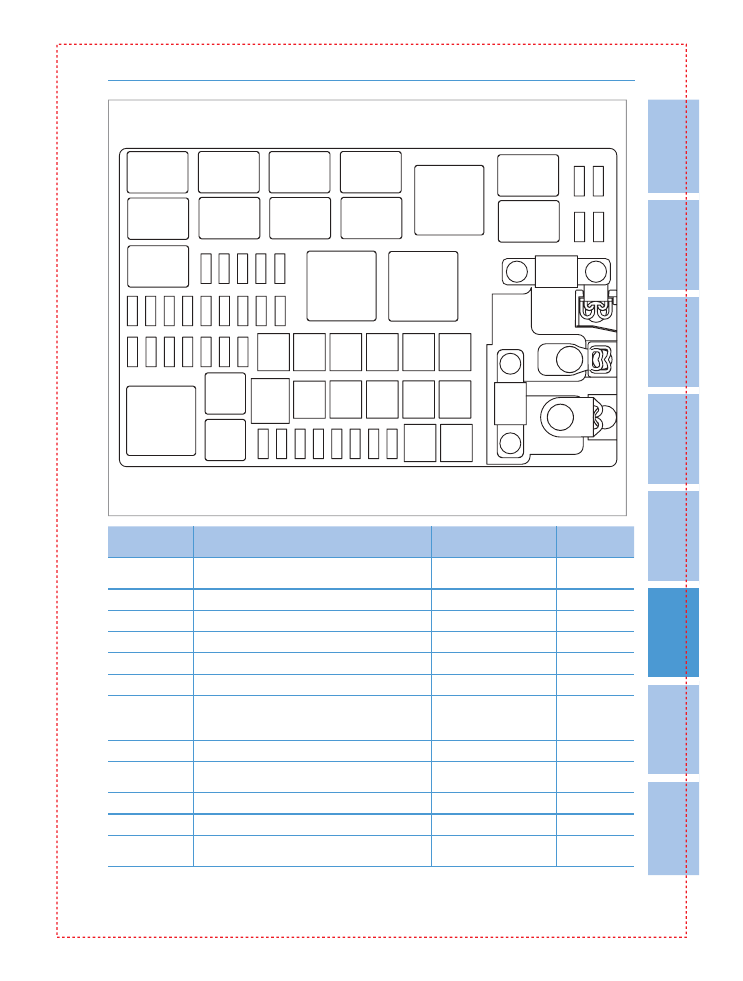

лок предохранителей

моторного отсека

Откройте капот двигателя.

NL-0315

Для проверки предохранителя осла

бьте боковой фиксированный язычок

замка, показанный на рисунке, и сни

мите крышку блока предохранителей.

Попадание жидкости на электриче

ские компоненты автомобиля может

привести к их повреждению. Все электро

приборы должны быть защищены крыш

ками.

Действия в чрезвычайной ситуации

197

ER16

ER04

ER14

ER06

ER07

ER03

ER15

ER05

ER17

ER10

ER08

SB11

SB12

SB10

SB09

SB07

MF02

MF01

SB04

SB05

SB06

SB03

SB02

SB01

SB13

SB08

SB14

EF31

EF29

EF28

EF27

EF01

EF02

EF03

EF04

EF05

EF06

EF07

EF16

EF22

EF23

EF24

EF25

EF21

EF09

EF08

EF10

ER09

EF26

EF12

EF30

EF32

ER01

ER02

ER11

EF19

EF20

NL-0316

предо-

хранителя

писание

Сила тока

Примеча-

ние

MF01

Предохранитель электрического

усилителя руля

80 А

MF02

Предохранитель генератора

150 А

SB01

Предохранитель ACC IG1

50 A

SB02

Предохранитель ABS1

60 А

SB03

Предохранитель ABS2

40 A

SB04

Предохранитель DCT1

30 А

Резерв

SB05

Предохранитель положительной

клеммы аккумуляторной батареи

IP BOX

60 А

SB06

Предохранитель DCT2

30 А

Резерв

SB07

Предохранитель электрического

привода регулировки сиденья

30 А

SB08

Пусковой предохранитель

30 А

SB09

Предохранитель вентилятора

40 A

SB10

Предохранитель системы обогрева

стекол и зеркал

20 А

Действия в чрезвычайной ситуации

198

предо-

хранителя

писание

Сила тока

Примеча-

ние

SB11

Предохранитель цепи IG2

40 A

SB13

Предохранитель охлаждающего

вентилятора

60 A / 80 A

SB14

Предохранитель питания системы

обогрева

25 A

EF01

Предохранитель DCT3/ACM1

30/15 A

EF02

Предохранитель DCT4/ACM1

30/15 A

EF03

Предохранитель блока EMS

10 A

EF04

Предохранитель IBS

5 A

EF05

Предохранитель топливного насоса

20 А

EF06

Предохранитель TCU/ECS

15 A / 30 A

EF07

Предохранитель выключателя стоп-

сигналов

10 A

EF08

Предохранитель ENG SNR

15 A

EF09

Предохранитель блока EMS

30 А

EF10

Предохранитель ENG VALVE B+

10 A

EF11

Предохранитель катушки зажигания

15 A

EF12

Предохранитель кислородного датчика

15 A

EF16

Предохранитель ST F/D

5 A

EF19

Предохранитель подогрева заднего

сиденья

15 A

EF20

Предохранитель обогрева лобового

стекла

10 A

EF21

Предохранитель обогрева зеркал заднего

вида

10 A

EF22

Предохранитель правой фары ближнего

света

10 A

EF23

Предохранитель левой лампы подсветки

10 A

EF24

Предохранитель фары дальнего света

10 A

EF25

Предохранитель правой фары дальнего

света

10 A

EF26

Предохранитель компрессора

кондиционера

10 A

EF27

Предохранитель DCDC/BMS

10 A

EF28

Предохранитель звукового сигнала

15 A

EF29

Предохранитель системы BSG

5 A

EF30

Предохранитель заднего

стеклоочистителя

15 A

EF31

Предохранитель переднего

стеклоочистителя

30 А

EF32

Предохранитель усилителя

30 А

Belgee X70. Руководство по эксплуатации (2021 год) - часть 12
