КОНТРОЛЛЕР SAURES R2, R4 DIN, R5. Схемы подключения (редакция от 05.02.2025 года)

Назначение клемм/выходов/входов контроллер R2m6

- 2 -

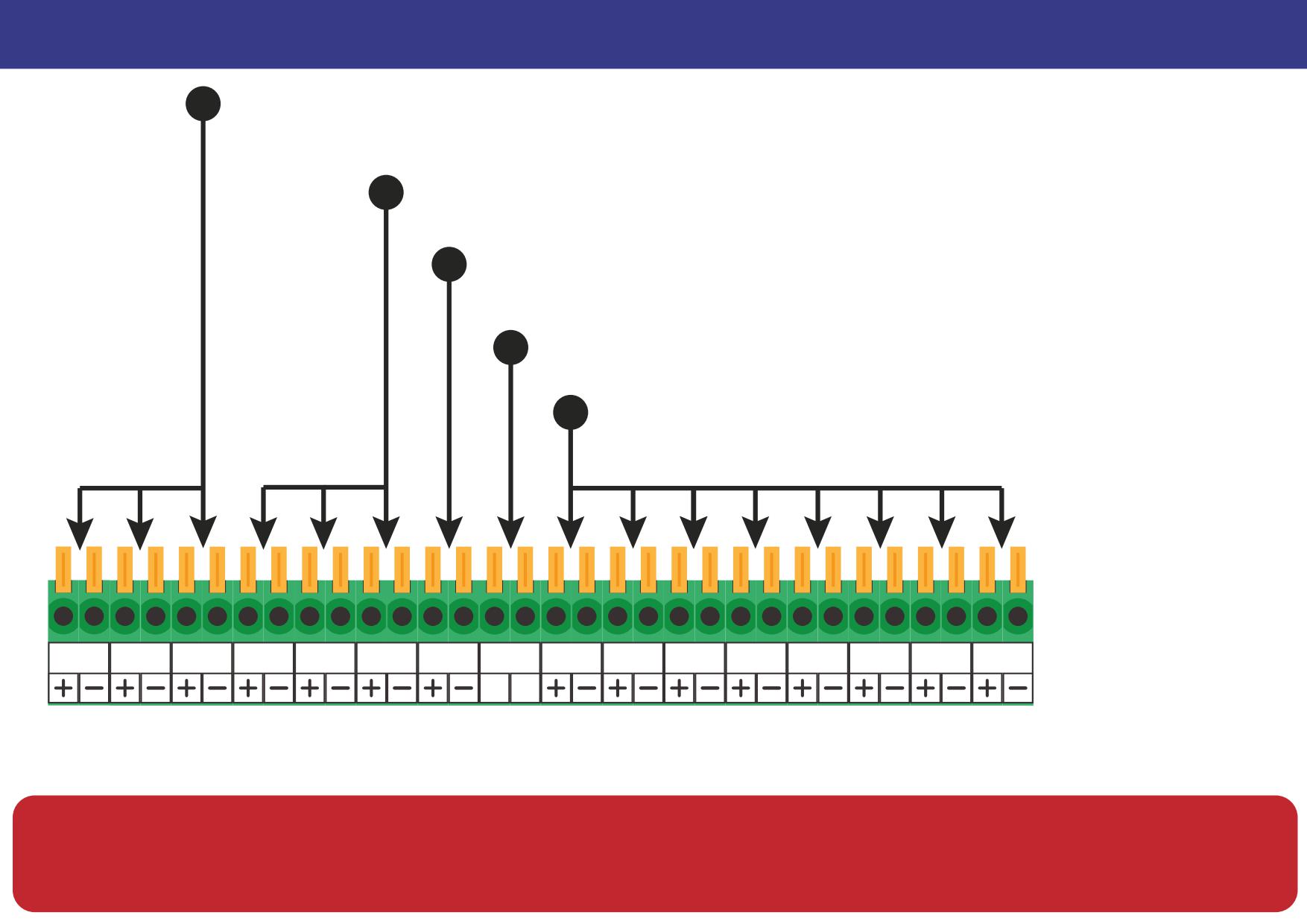

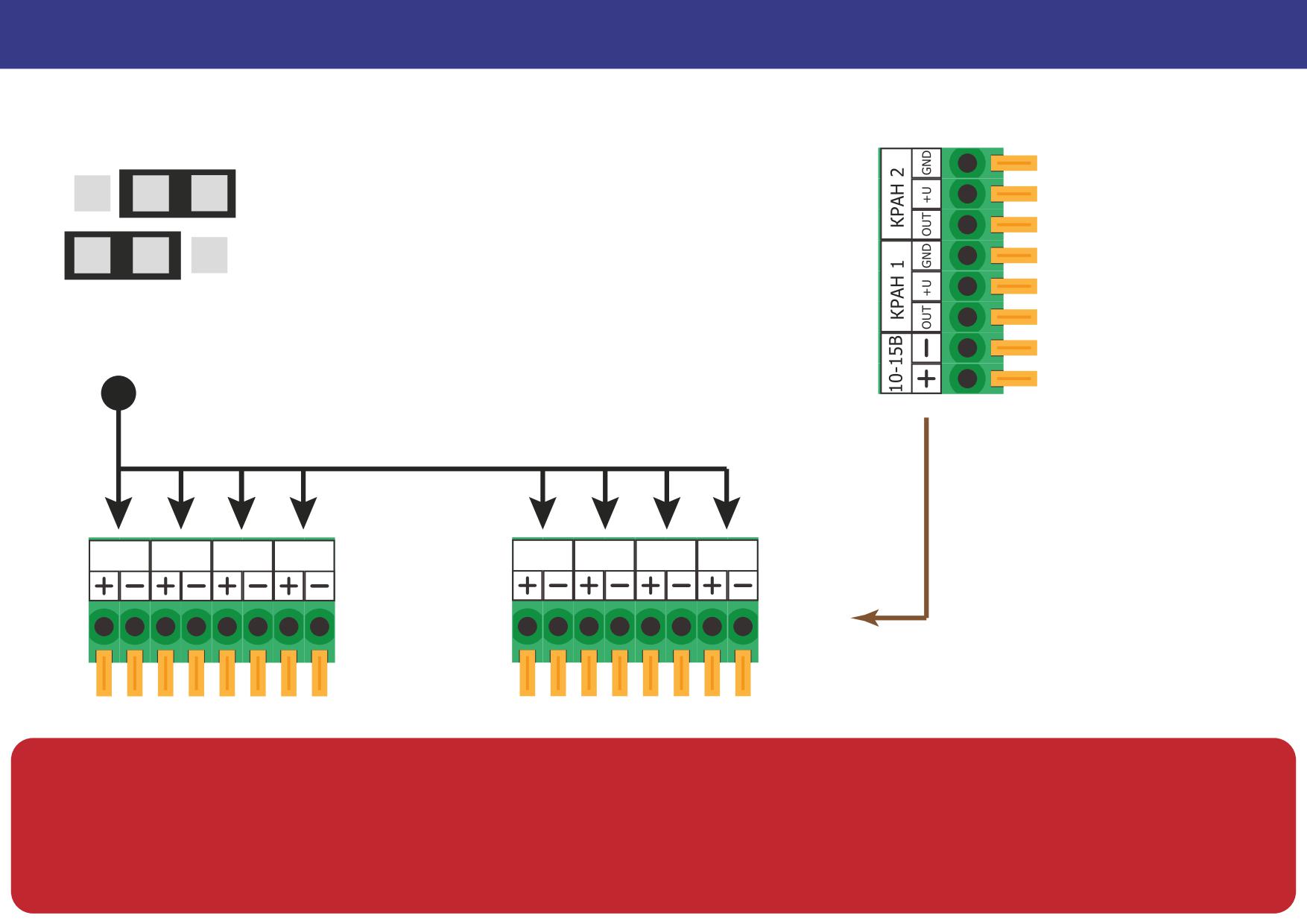

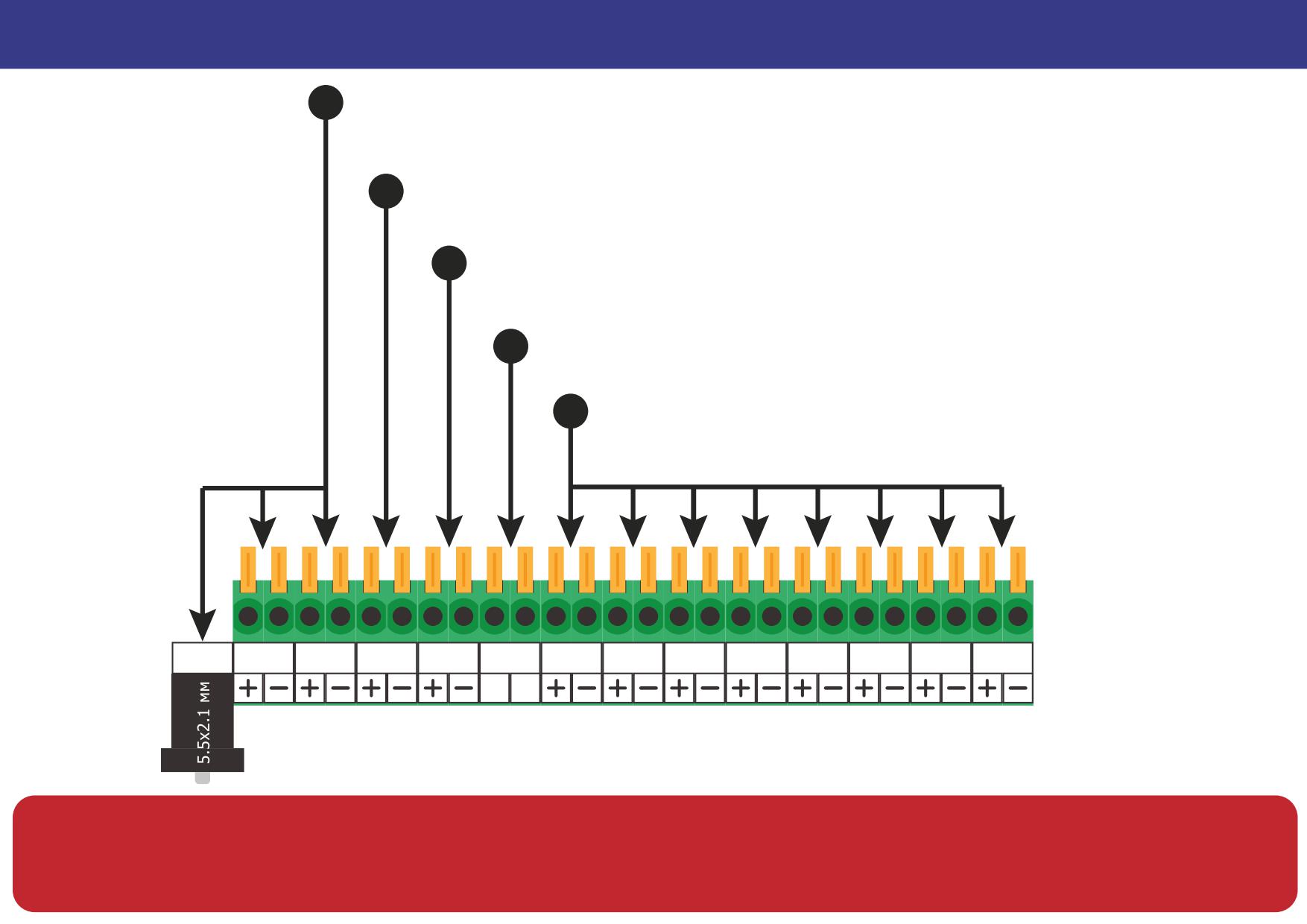

Модуль дополнительных клемм

Перемычка INT/EXT POWER

Установить в EXT при наличии внешнего источника питания

Установить в INT при питании только от батареек

Аналоговые каналы контроллера с 1 го по 8 ой

Подключение импульсных счетчиков, датчиков, кранов, реле

Линия OUT управления кранами

с модуля клемм

подключается к одному

из каналов контроллера

Все аналоговые каналы равнозначны, любое аналоговое устройство можно подключить к любому каналу

Все «-» проводники соединены на плате контроллера и равнозначны для использования независимо от канала

Коричневый проводник модуля дополнительных клемм соединен на модуле с клеммами OUT

Контакт + модуля дополнительных клемм соединен на модуле с клеммами +U

Контакт - модуля дополнительных клемм соединен на модуле с клеммами GND

Модуль дополнительных клемм может использоваться для любых устройств питающихся от напряжения 10-15 Вольт

Назначение клемм контроллера R2 с 09.2021

- 3 -

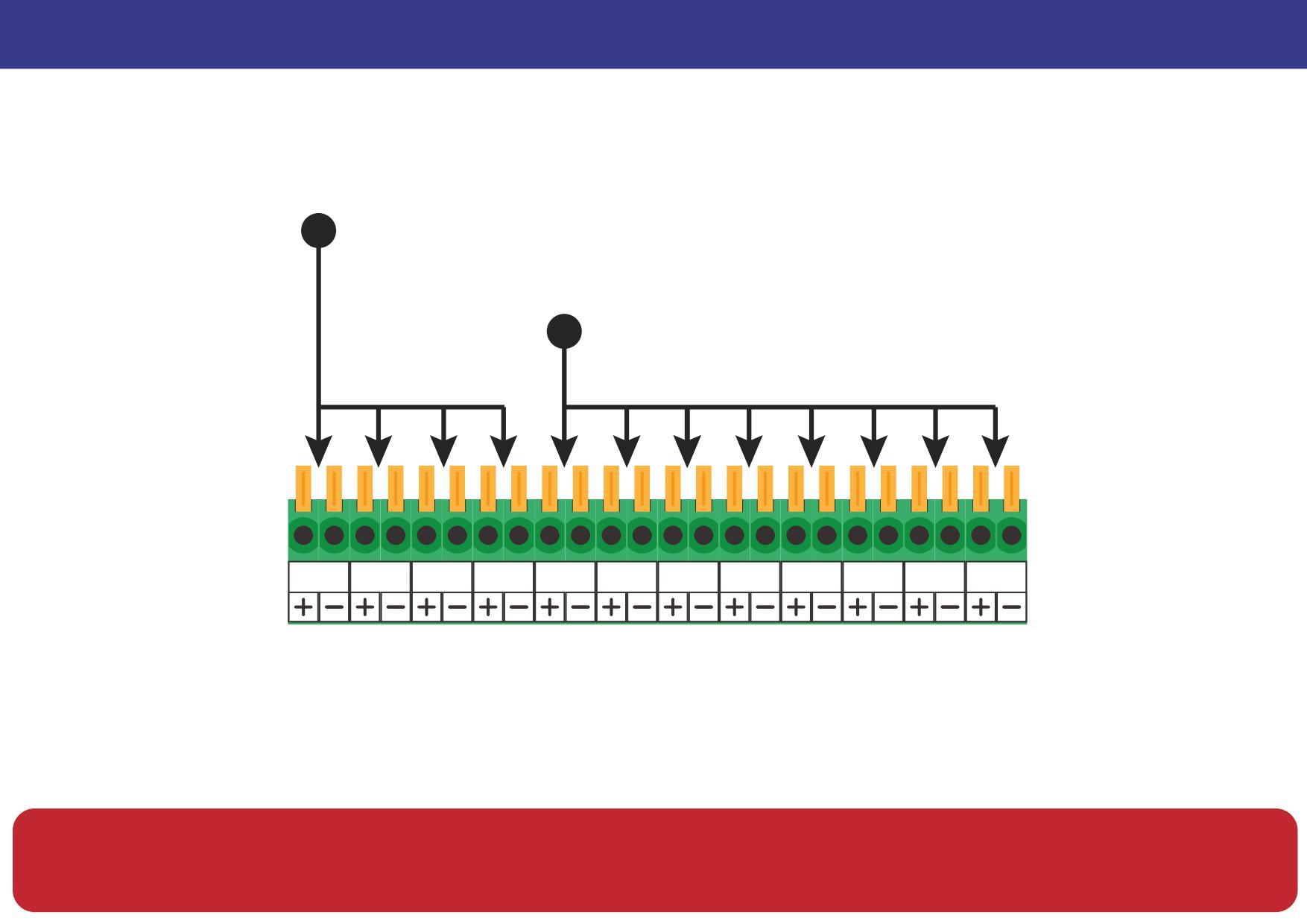

Питание контроллера с резервированием от батареек

и внешних устройств без резервирования

Напряжение 11-28 Вольт

Аналоговые каналы контроллера с 1 го по 8 ой

Подключение импульсных счетчиков, датчиков, кранов, реле

внеш

пит

Все аналоговые каналы равнозначны, любое аналоговое устройство можно подключить к любому каналу

Все «-» проводники соединены на плате контроллера и равнозначны для использования независимо от канала

Назначение клемм контроллера R4 DIN с 01.10.2023

- 4 -

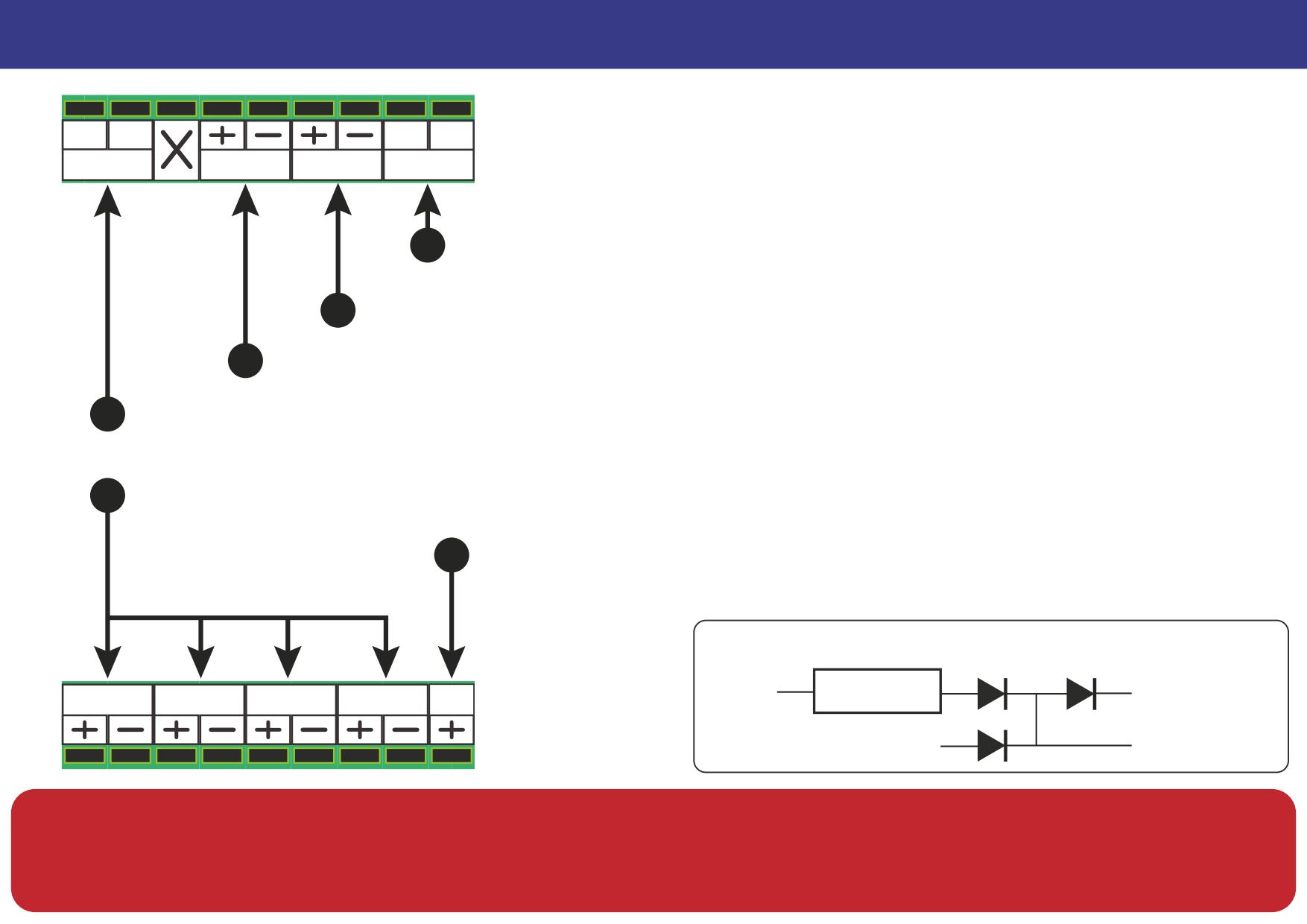

AC AC

Вход 220В

Вход 11-28В

Выход

RS-485 инт

Интерфейс RS-485

Подключение счетчиков с интерфейсом RS-485

Выход питания на внешние устройства (внеш.пит., rs-485 пит.)

12В при питании от 220В, 11-28В при питании от внешнего БП, 0В при питании от батарей

Питание от внешнего блока питания 11-28В

Питание от электросети 220В

Встроенный блок питания 220В в 12В, 0.25А

Аналоговые каналы контроллера с 1 го по 4 ый

Подключение импульсных счетчиков, датчиков

Выход питания на внешние устройства (внеш.пит., rs-485 пит.)

12В при питании от 220В, 11-28В при питании от внешнего БП, 0В при питании от батарей

220

Выход

220

-> 12

11-28

Все аналоговые каналы равнозначны, любое аналоговое устройство можно подключить к любому каналу

Все «-» клеммы соединены на плате контроллера и равнозначны для использования независимо от клеммы

Не соединяйте между собой выводы +, -, A, B!

Для питания внешних устройств клемма «Выход» равнозначна «Внеш.пит.» и «RS-485 пит.»

Назначение клемм контроллера R5 v.6.3 до 01.12.2023

- 5 -

Питание контроллера с резервированием от батареек

и внешних устройств без резервирования

Напряжение 11-28 Вольт, запараллелены со штыревым разъемом

Питание внешних устройств с резервированием от батареек

Напряжение 5.5-8.0 Вольт

Питание интерфейса RS-485

Раздача питания 5.5-8.0 Вольт с резервированием от батареек

в момент опроса счетчиков с интерфейсом RS-485

Интерфейс RS-485

Подключение счетчиков с интерфейсом RS-485

Аналоговые каналы контроллера с 1 го по 8 ой

Подключение импульсных счетчиков, датчиков, кранов, реле

внеш

резерв

RS-485

пит

инт

A B

Далее в схемах штыревой разъем будет изображаться как быстрозажимная клемма, все три «внеш пит» равнозначны

Все аналоговые каналы равнозначны, любое аналоговое устройство можно подключить к любому каналу

Все «-» проводники соединены на плате контроллера и равнозначны для использования независимо от канала

Не соединяйте между собой выводы +, -, A, B!

Назначение клемм контроллер R5 v.6.4 с 01.12.2023

- 6 -

Питание контроллера с резервированием от батареек

и внешних устройств без резервирования

Напряжение 11-28 Вольт, все три клеммы запараллелены на плате

Питание внешних устройств с резервированием от батареек

Напряжение 10 Вольт при питании от БП, 5-14В при питании от батареек, все три клеммы запараллелены на плате

Питание интерфейса RS-485

Напряжение 10 Вольт при питании от БП, 5-14В при питании от батареек

в момент опроса счетчиков с интерфейсом RS-485

Интерфейс RS-485

Подключение счетчиков с интерфейсом RS-485

Аналоговые каналы контроллера с 1 го по 8 ой

Подключение импульсных счетчиков, датчиков, кранов, реле

внеш

резерв

RS-485

пит

инт

A B

Все аналоговые каналы равнозначны, любое аналоговое устройство можно подключить к любому каналу

Все «-» проводники соединены на плате контроллера и равнозначны для использования независимо от канала

Ни в коем случае не соединяйте между собой выводы +, -, A, B!

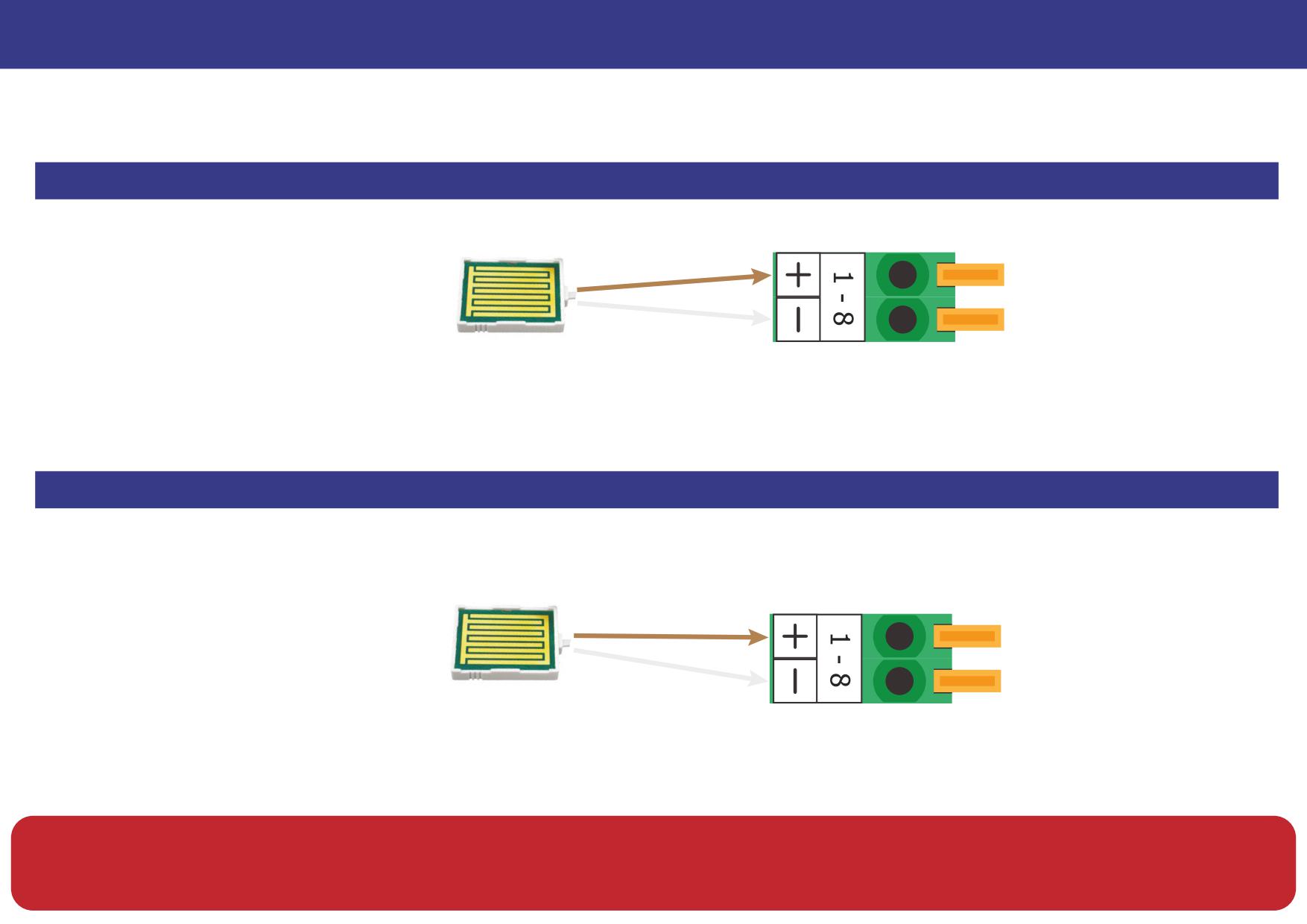

2х проводные датчики протечки Gidrolock одна штука на канал

- 7 -

Пассивный / WSP (сухие контакты без резистивной обвязки)

обрыв не контролируется

Пассивный+ / WSP+ (сухие контакты с резистивной обвязкой)

обрыв контролируется

Полярность подключения значения не имеет

В настройках использовать тип «Датчик контактный» подтип «Протечка WSP» и «Протечка WSP+» соответственно

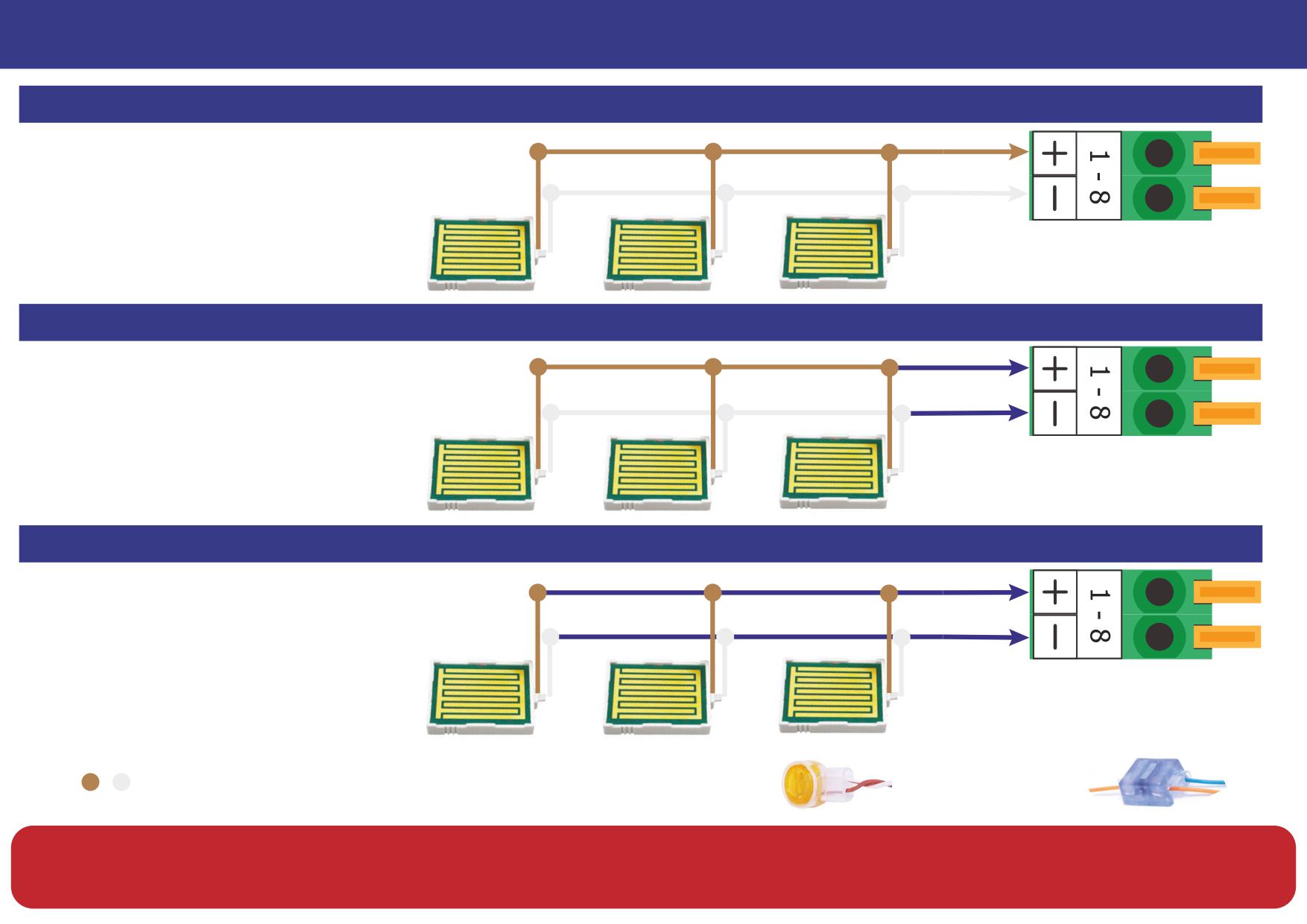

2х проводные датчики протечки Gidrolock несколько штук на канал

- 8 -

До 10ти датчиков ПАССИВНЫЙ / WSP

обрыв не контролируется

ПАССИВНЫЙ

До 3х датчиков ПАССИВНЫЙ+ / WSP+

обрыв контролируется

ПАССИВНЫЙ+

при обрыве цепочки

по синей трассе

Оконечный датчик ПАССИВНЫЙ+ / WSP+ и до 9ти ПАССИВНЫЙ / WSP

обрыв контролируется

при обрыве цепочки

ПАССИВНЫЙ+

ПАССИВНЫЙ

по синей трассе

- в этих точках соединить пайкой или скотчлоками оконечными

или проходными

Полярность подключения значения не имеет

В настройках использовать тип «Датчик контактный» подтип «Протечка WSP» или «Протечка WSP+»

При подключении нескольких датчиков к одному каналу сигнал о протечке выдается один для всей группы датчиков

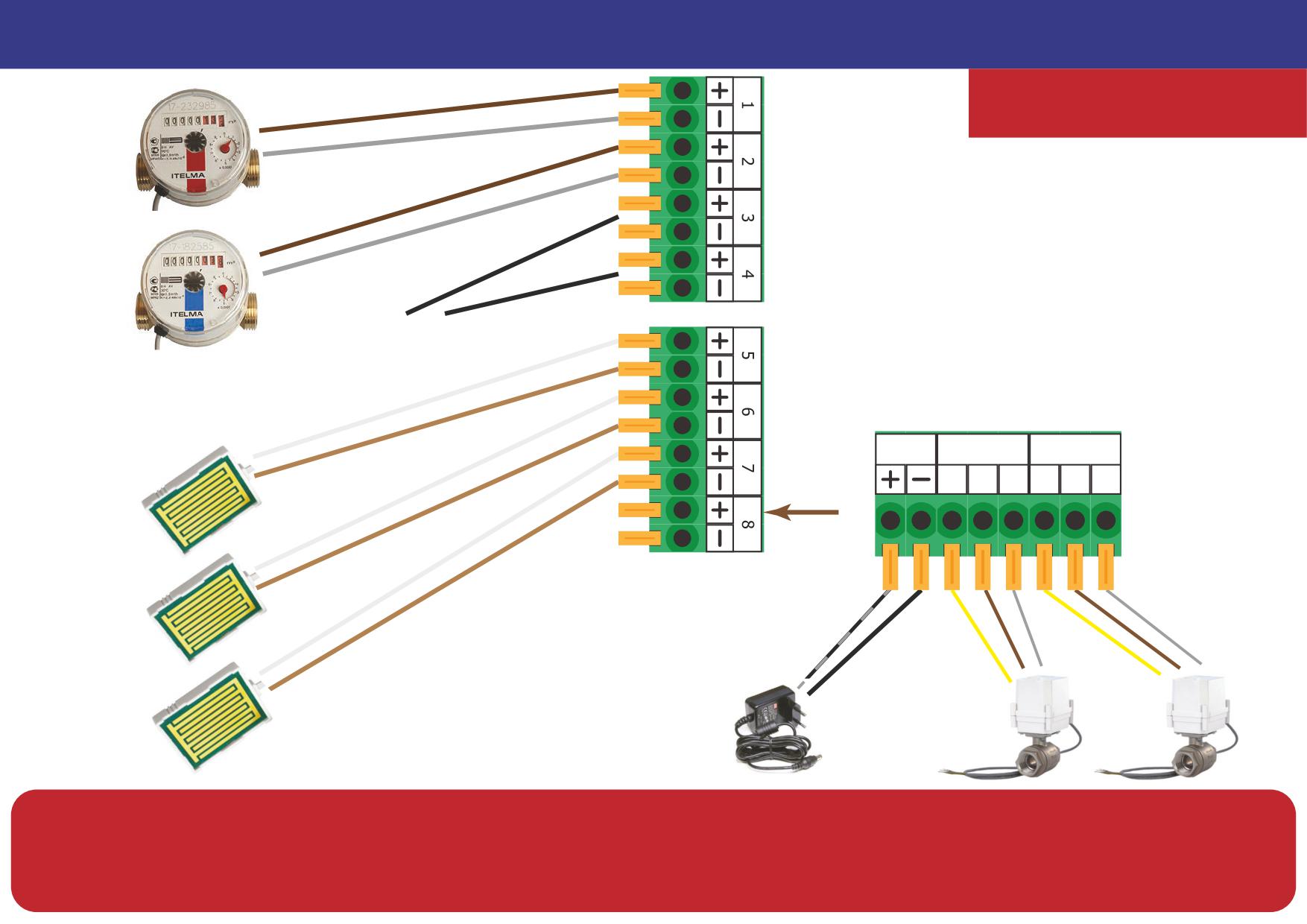

Комплект Аквастоп, Акваконтроль ЛАЙТ до 09.2021г

- 9 -

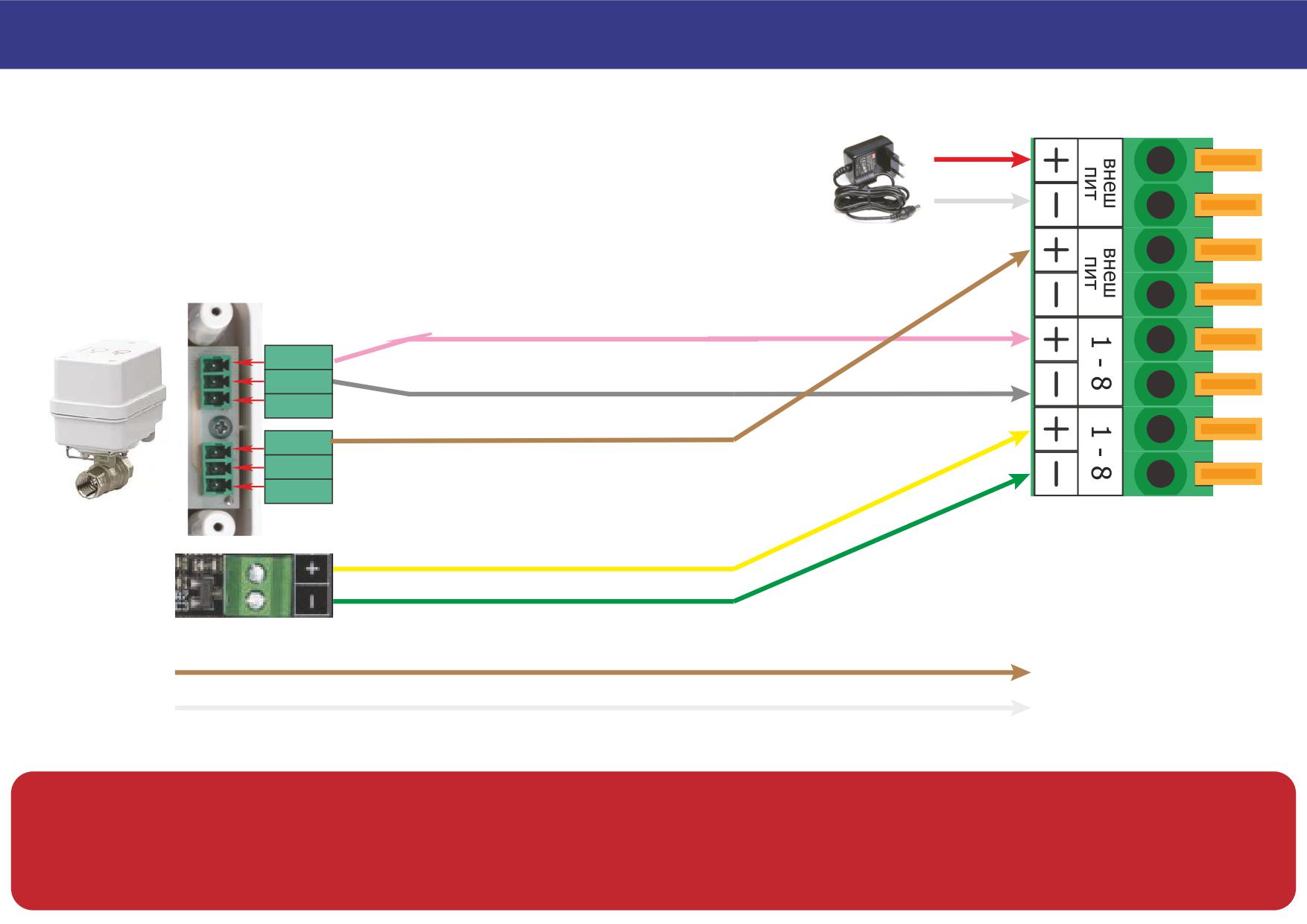

Только для R2m6

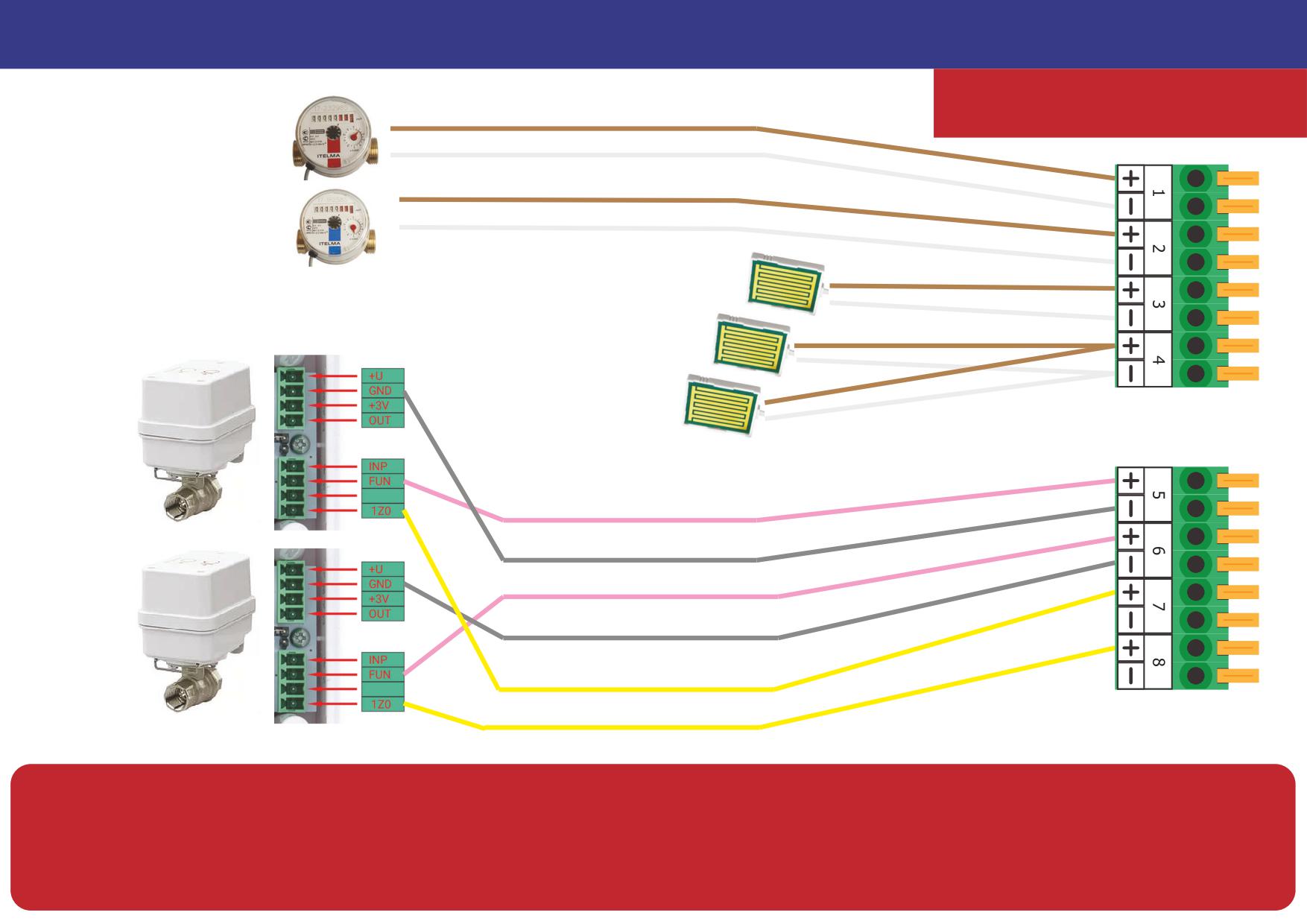

ГВС

ХВС

3 и 4 каналы

свободного назначения

10-15В КРАН 1

КРАН 2

OUT +U GND OUT +U GND

ПЛЮС проводник

с серой полосой

БП 12 Вольт

не менее 1А

Канал управления кранами (коричневый проводник) подключен на изображении к 8му каналу контроллера

В настройках для сигнала управления кранами использовать тип «Управление краном/реле» подтип «деактивация Z, активация 0»

В настройках для датчика протечки использовать тип «Датчик контактный» подтип «Протечка WSP+»

Желтый проводник используется в кранах Ultimate G-LOCK, при использовании других модификаций используйте выход OUT

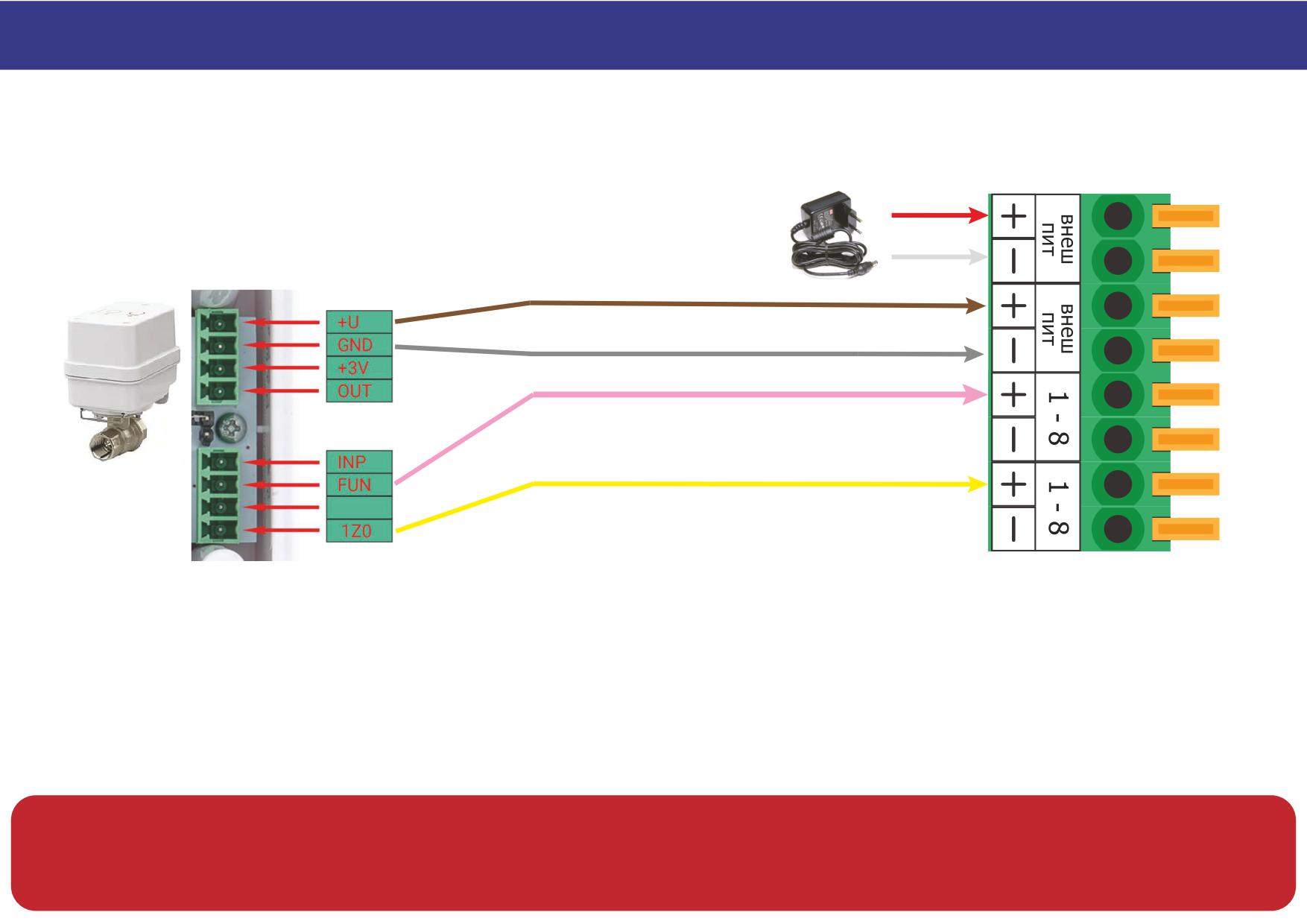

Комплект Аквастоп, Акваконтроль ОПТИМА до 09.2021г

- 10 -

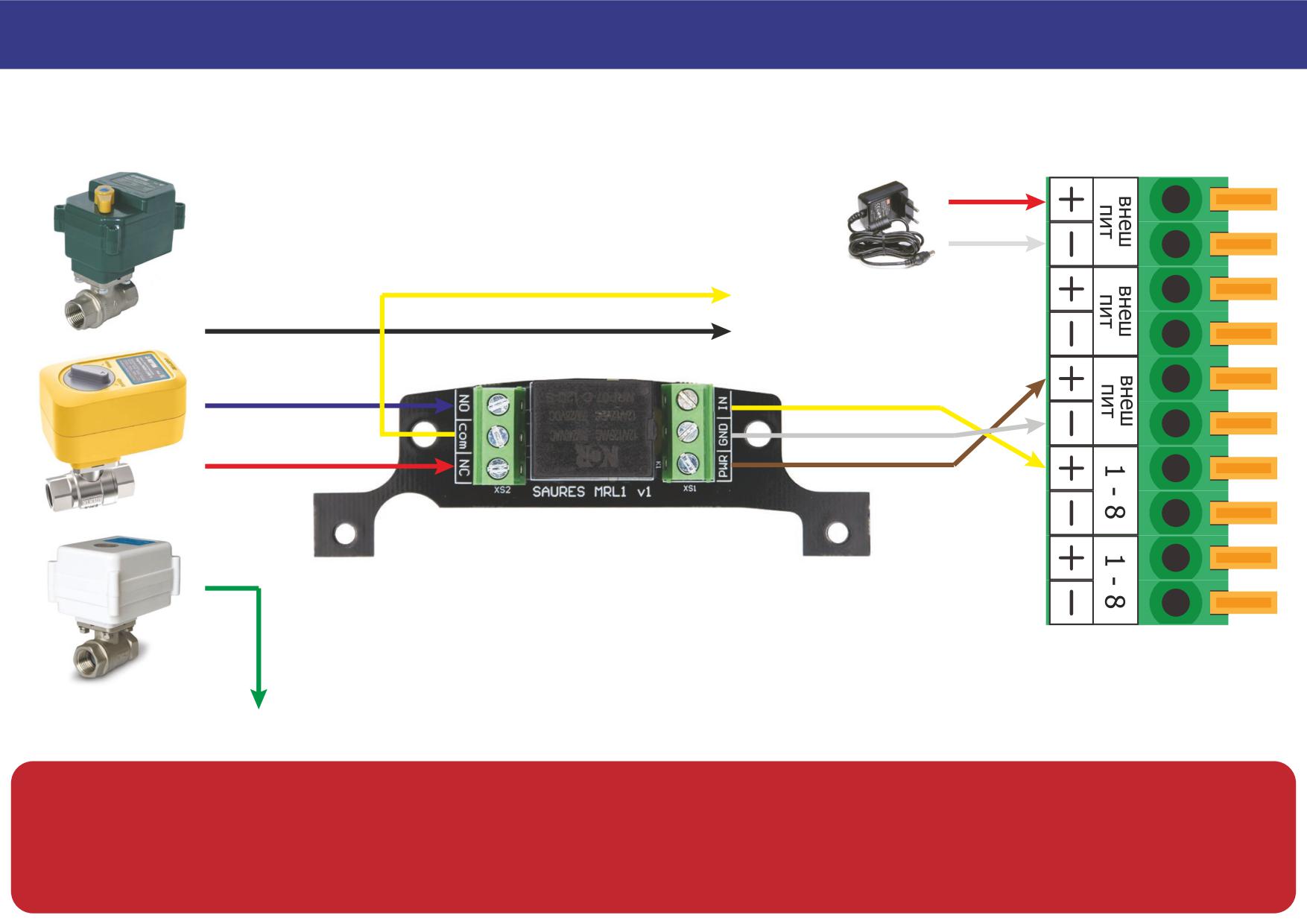

Только для R2m2-m5

ГВС

счетчик ГВС

счетчик ХВС

ХВС

FUN сигнал управления ГВС

GND

FUN

сигнал управления ХВС

GND

1z0

сигнал состояния ГВС

1z0

сигнал состояния ХВС

В настройках для сигнала состояния кранов использовать тип «Контроль положения WINNER» подтип «Модуль GIDROLOCK»

В настройках для сигнала состояния кранов указать в параметре канал управления для корректной синхронизации

В настройках для датчика протечки использовать тип «Датчик контактный» подтип «Протечка WSP+»

Краны ULTIMATE и PROFESSIONAL 12 Вольт без выхода 1Z0

- 11 -

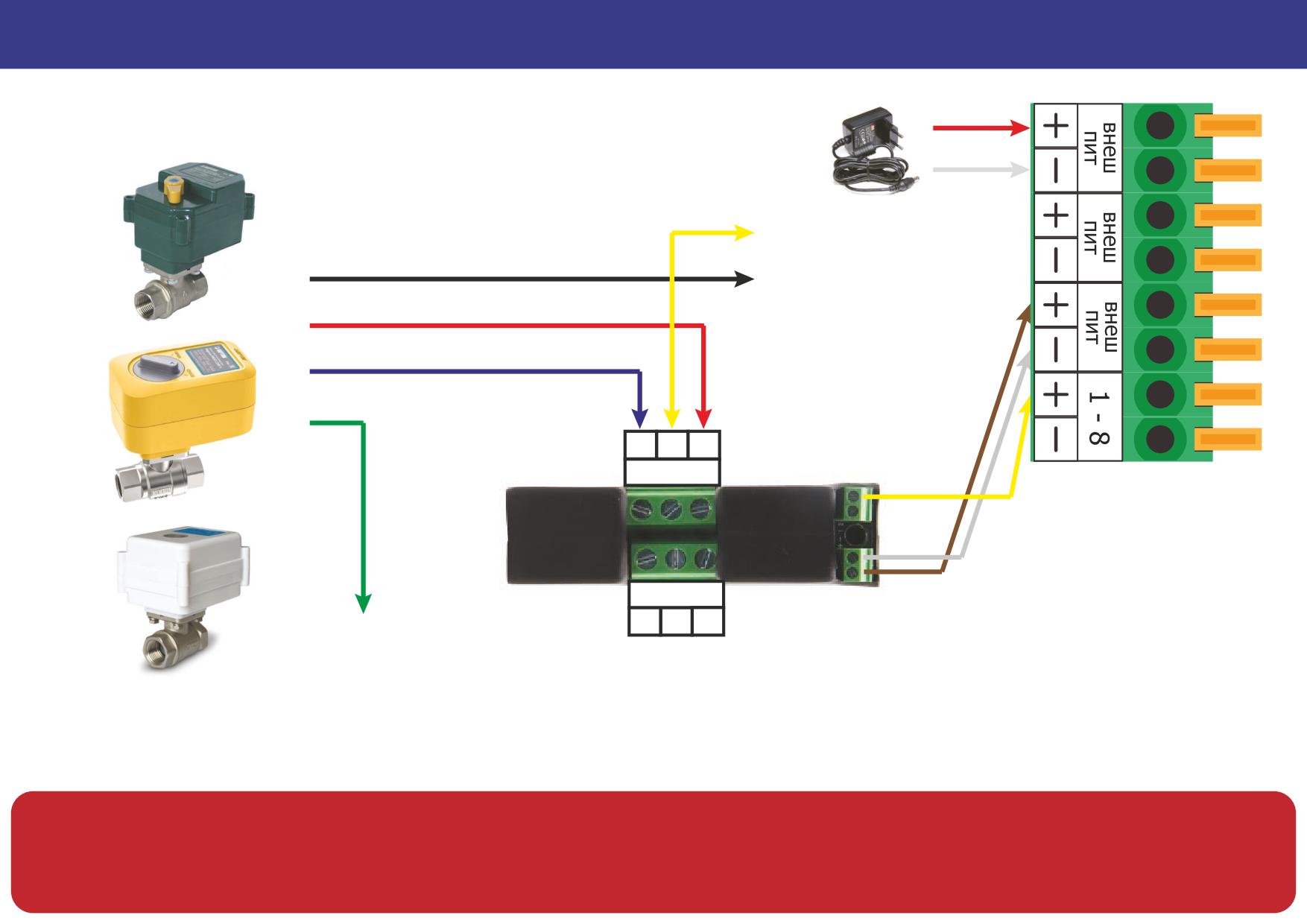

ULTIMATE и PROFESSIONAL с кабелем коричневый-белый-черный-желтый

БП 12 Вольт

+12В

GND

OUT

не используется

ULTIMATE с кабелем коричневый-белый-желтый-зеленый

БП 12 Вольт

+12В

GND

OUT

не используется

Возможно параллельное включение канала управления OUT до 4х кранов на один вход контроллера

Краны WINNER с контролем положения SAURES до 2021г

- 12 -

БП 12 Вольт

FUN

канал управления

FUN

GND

INP

пример использования коричневого проводника:

GND

опциональное питание крана от БП,

OUT

автоматическое переключение на батарейки

при отсутствии внешнего питания от БП

канал состояния

свободное назначение: счетчик, внешнее питание крана и т.д.

Возможно параллельное включение канала управления нескольких кранов на один вход контроллера

Параллельное включение канала состояния нескольких кранов не допустимо, подключать к отдельным входам контроллера

В настройках для «канал состояния» использовать тип «Контроль положения WINNER» подтип «Модуль SAURES» (4.4.2 и выше)

В 6ти жильном кабеле коричневый и белый проводники свободного назначения: на схеме пример использования коричневого

Краны ULTIMATE 12 Вольт с выходом 1Z0 с 01.09.2022

- 13 -

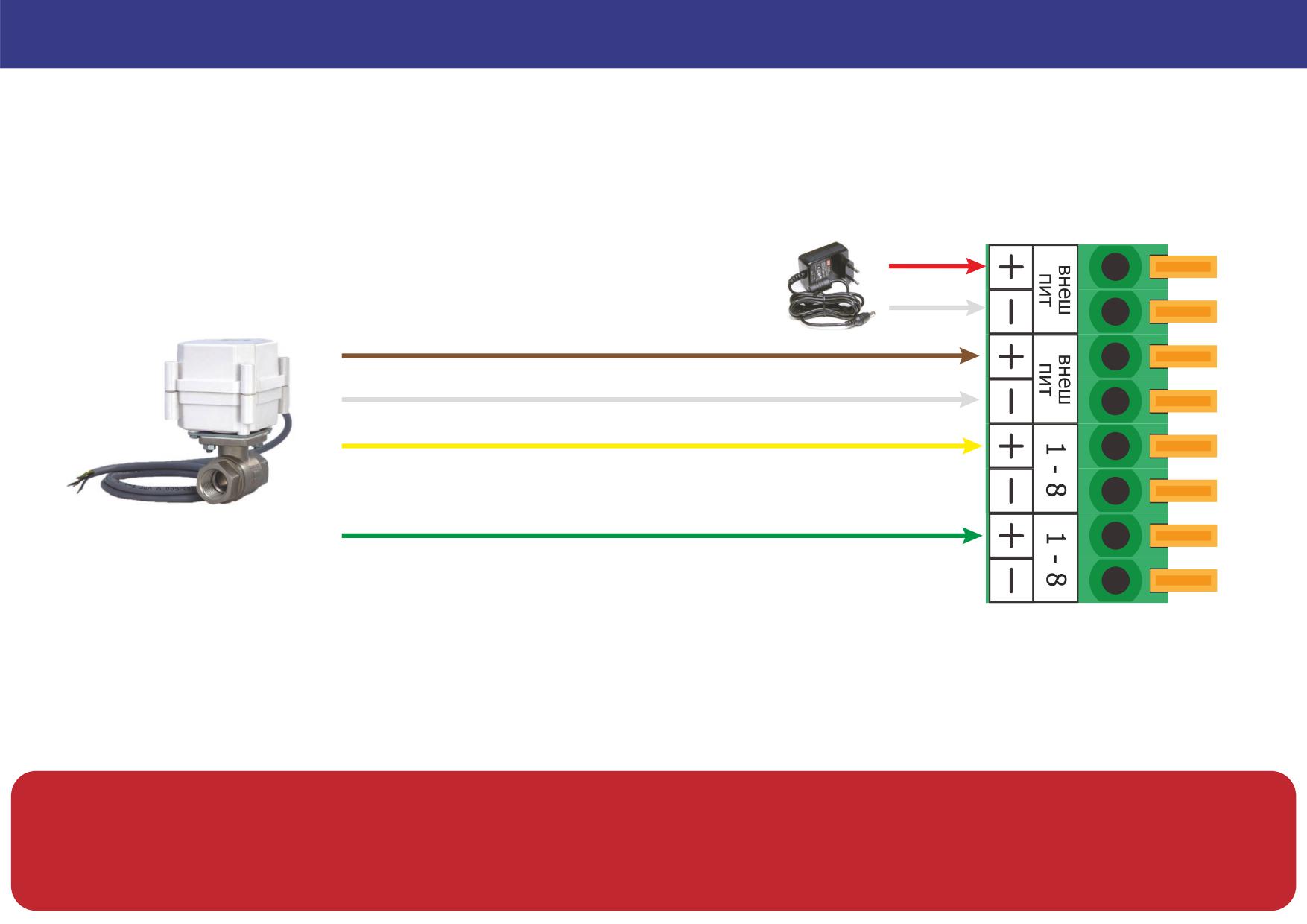

ULTIMATE с кабелем в белой изоляции

БП 12 Вольт

+12В

GND

FUN

канал управления

1Z0

канал состояния (подключается опционально)

Возможно параллельное включение канала управления нескольких кранов на один вход контроллера

В настройках для «канал состояния» использовать тип «Контроль положения WINNER» подтип «Модуль Gidrolock» (4.4.2 и выше)

Убедитесь в наличии выхода 1Z0 в вашей модели крана перед подключением зеленого провода к контроллеру!

Краны WINNER с выходом 1Z0 с 2021

- 14 -

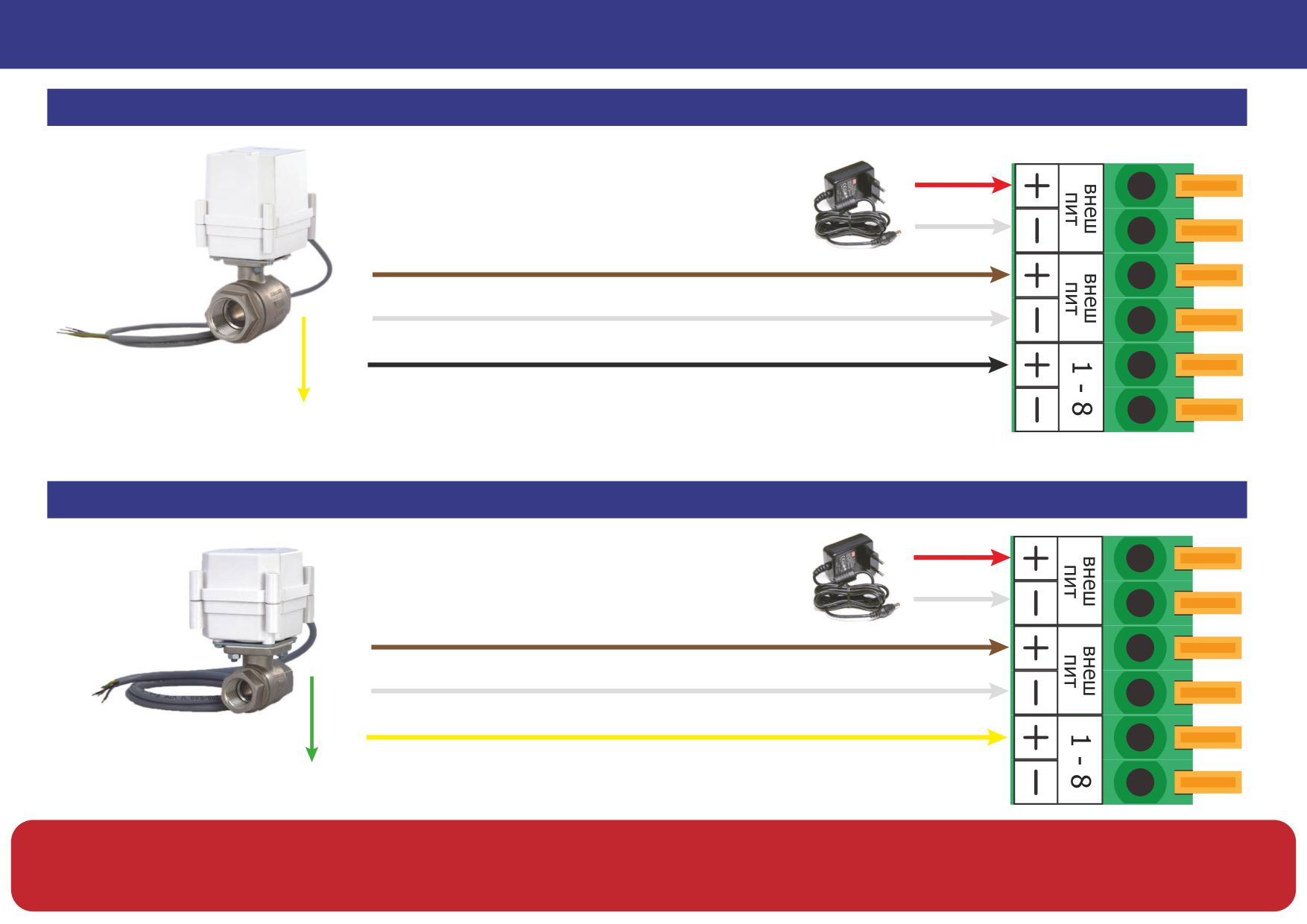

БП 12 Вольт

8-15 Вольт

GND

FUN канал управления

1Z0

канал состояния (подключается опционально)

Возможно параллельное включение канала управления нескольких кранов на один вход контроллера

Краны ULTIMATE и PROFESSIONAL 12 Вольт с внешним блоком питания

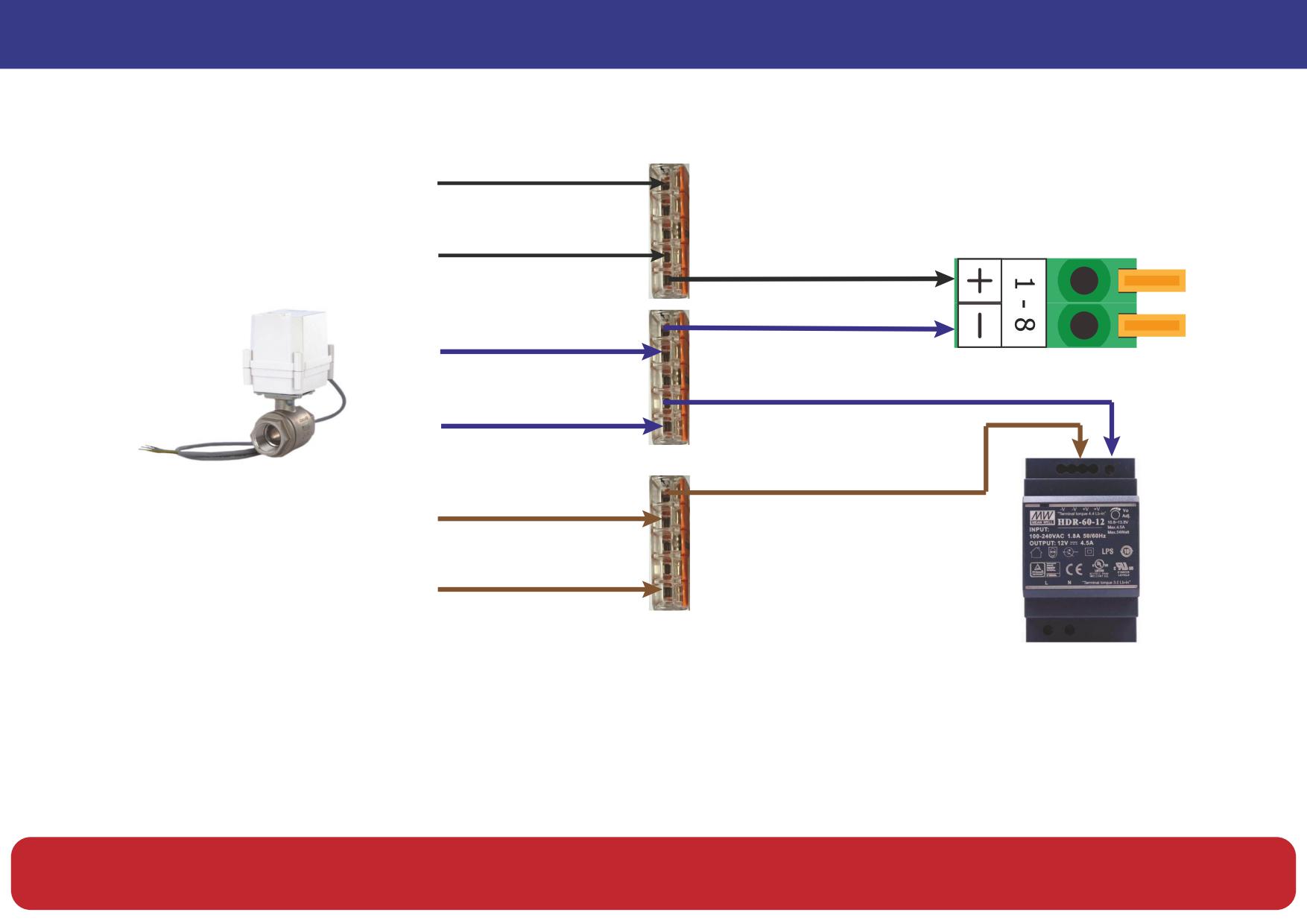

- 15 -

OUT

собрать в WAGO до 8 кранов

OUT

канал управления

GND

собрать в WAGO до 8 кранов

GND

+12В

Блок питания 10-15 Вольт

собрать в WAGO до 8 кранов

мощность подобрать

+12В

из расчета 0.5А на один кран

Возможно параллельное включение канала управления нескольких кранов на один вход контроллера

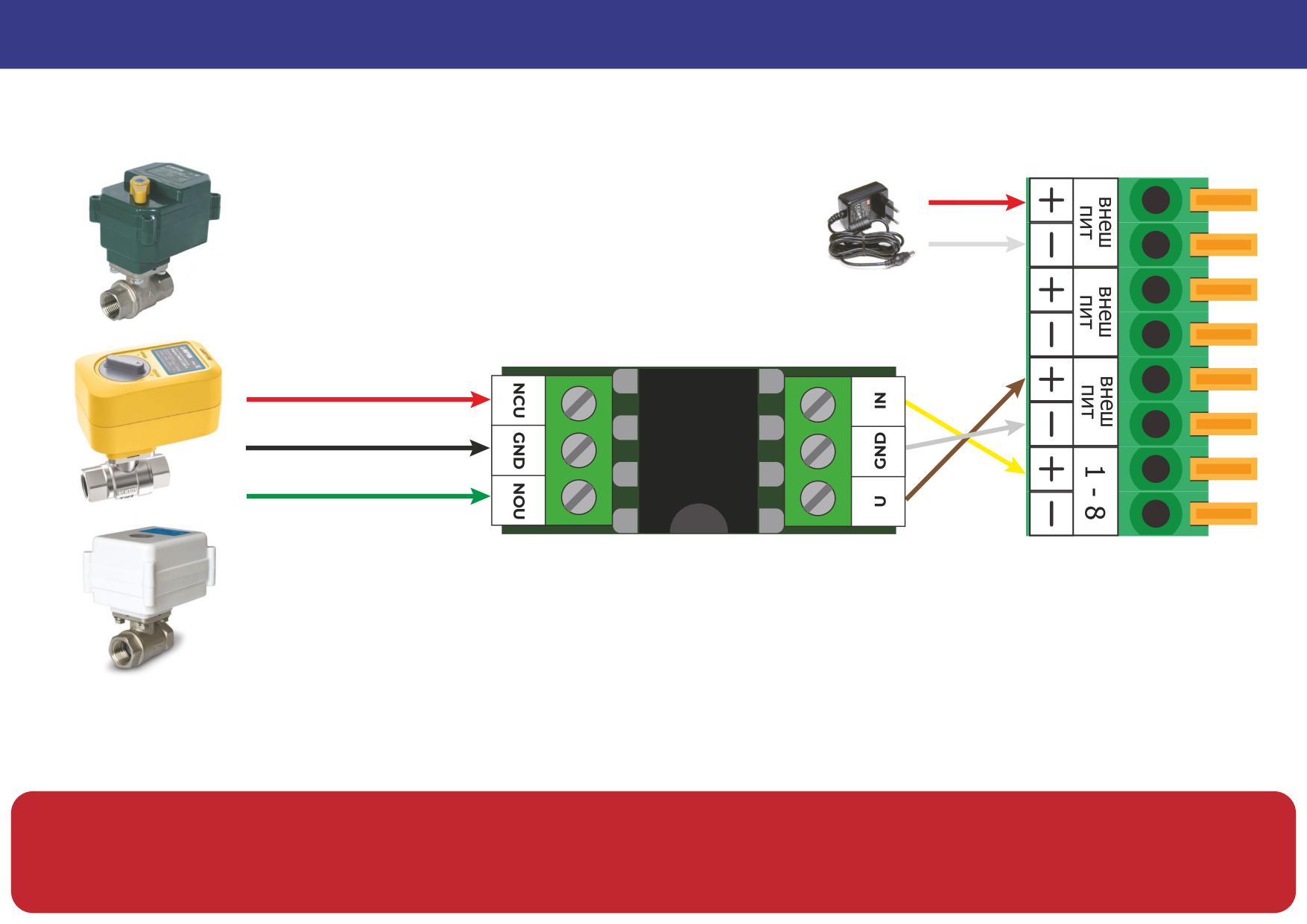

Твердотельные реле с управлением 3-32 VDC

- 16 -

Нагрузка с питанием

от переменного

напряжения 40-440 VAC

Электропитание ~ 40-440 V

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Реле включается контроллером напряжением 2.7-3.0 Вольта, т.е. реле должно иметь устойчивое включение таким напряжением.

Предельно допустимый ток на один канал 20 мА, суммарный ток по всем каналам контроллера 80 мА!

Для одновременного управления несколькими реле допускается их параллельное соединение не более 3 штук на канал.

Запрещается подключать любые электромагнитные реле и другие устройства, потребляющие ток более 20 мА

При коммутации токов свыше 5 А продолжительностью включения более 1 минута необходимо применение радиатора

В настройках тип «Управление краном/реле»:

тип управления «деактивация Z, активация 1» при активации контакты НАГРУЗКА замкнуты

тип управления «деактивация 1, активация Z» при активации контакты НАГРУЗКА разомкнуты

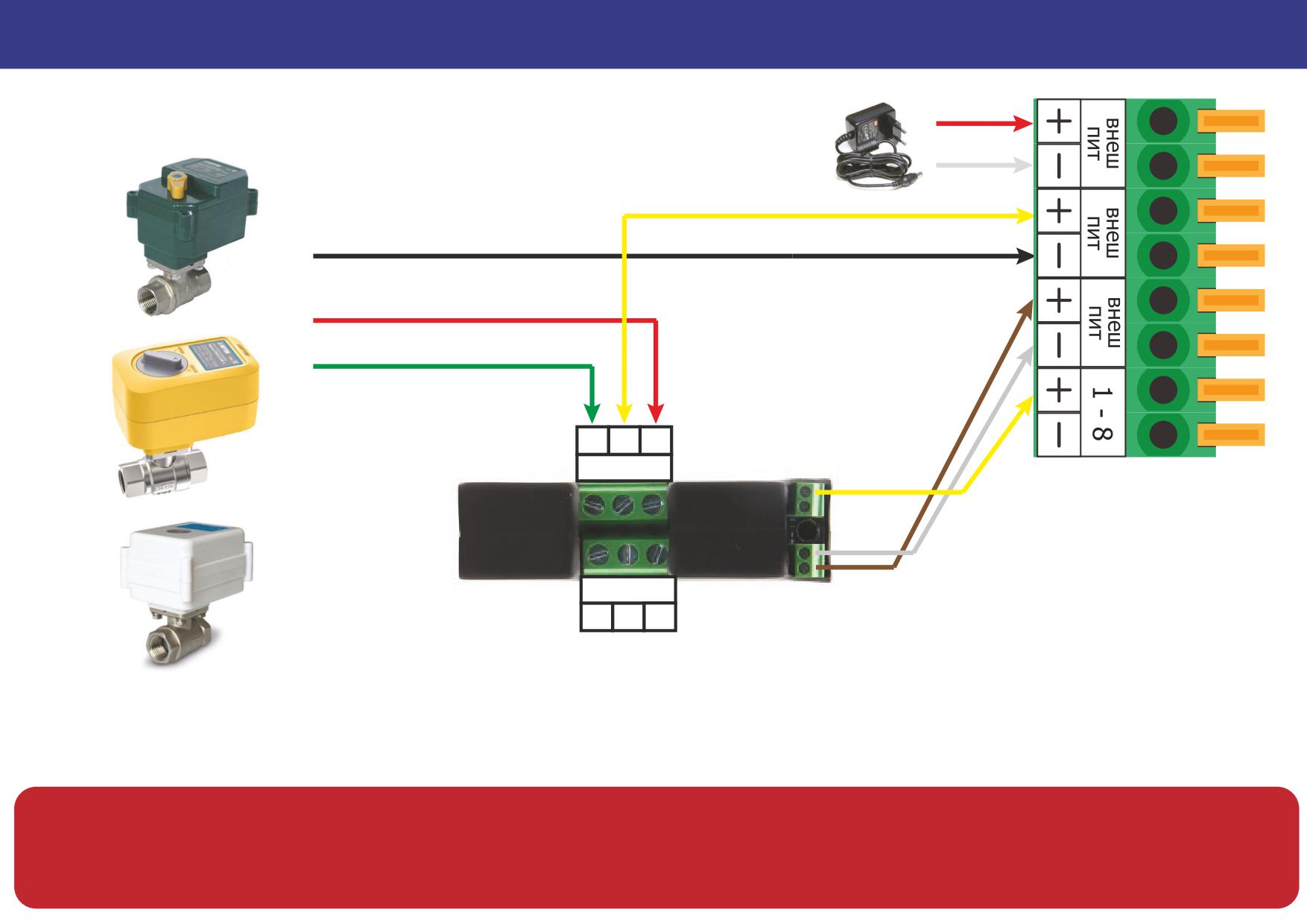

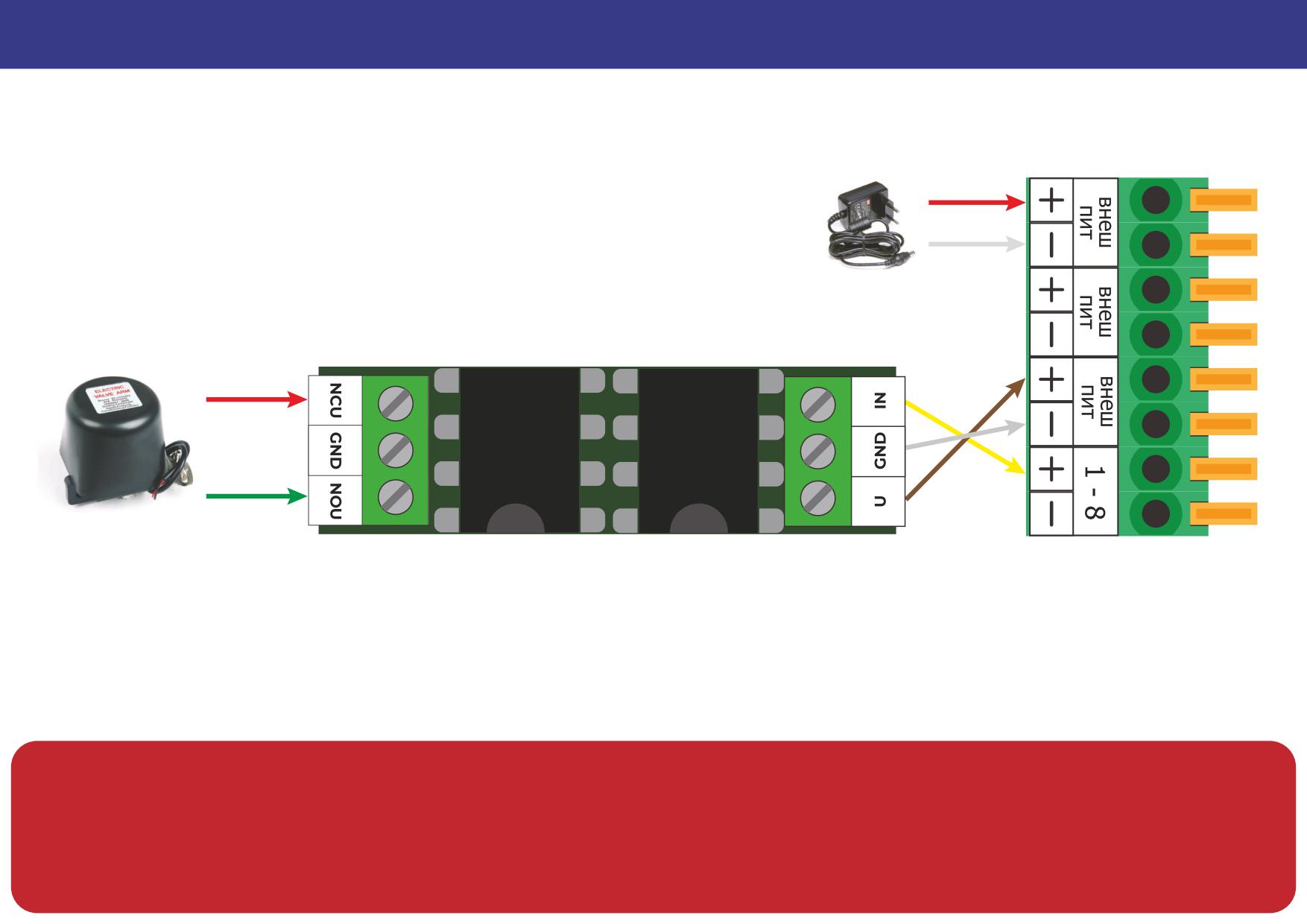

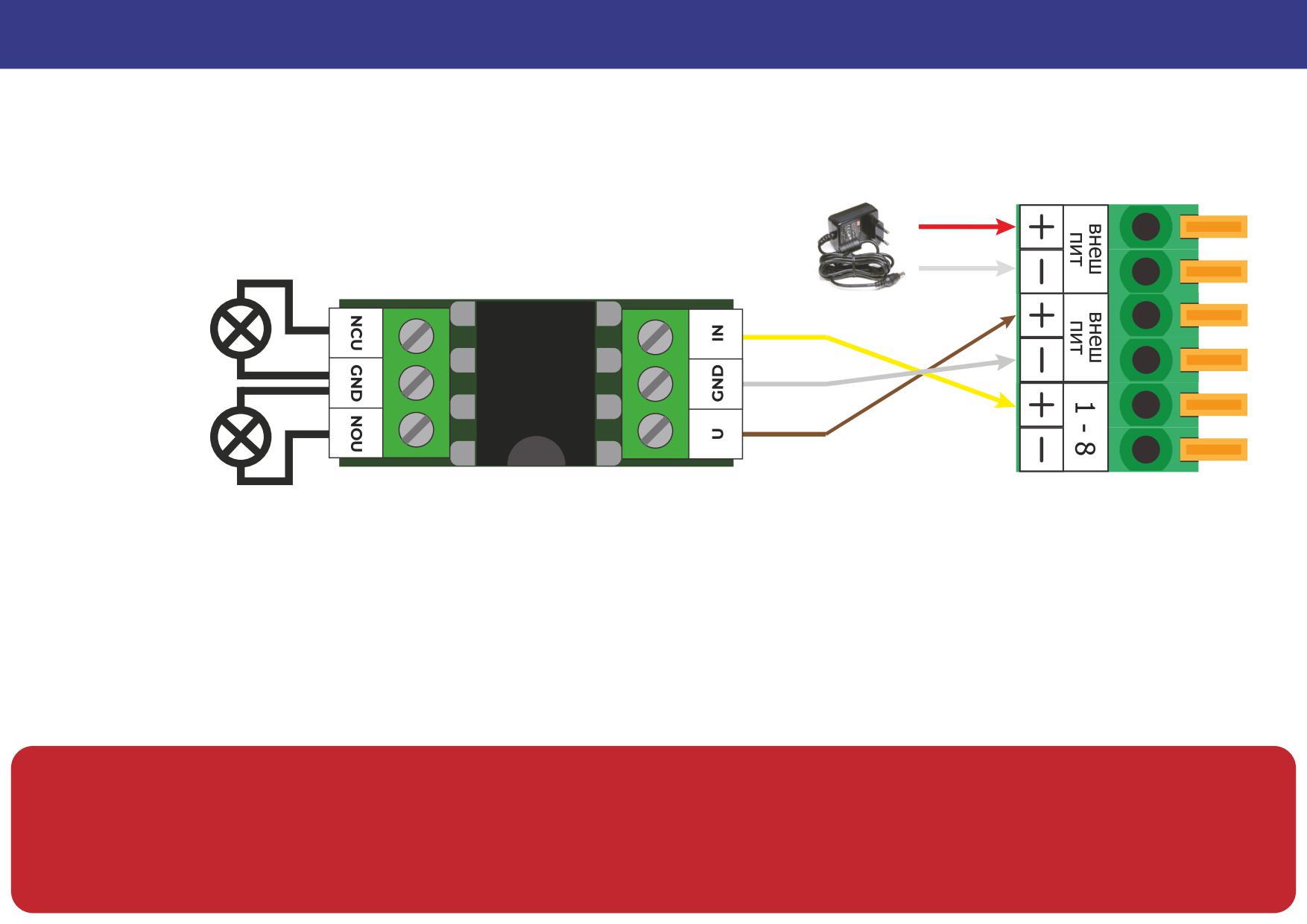

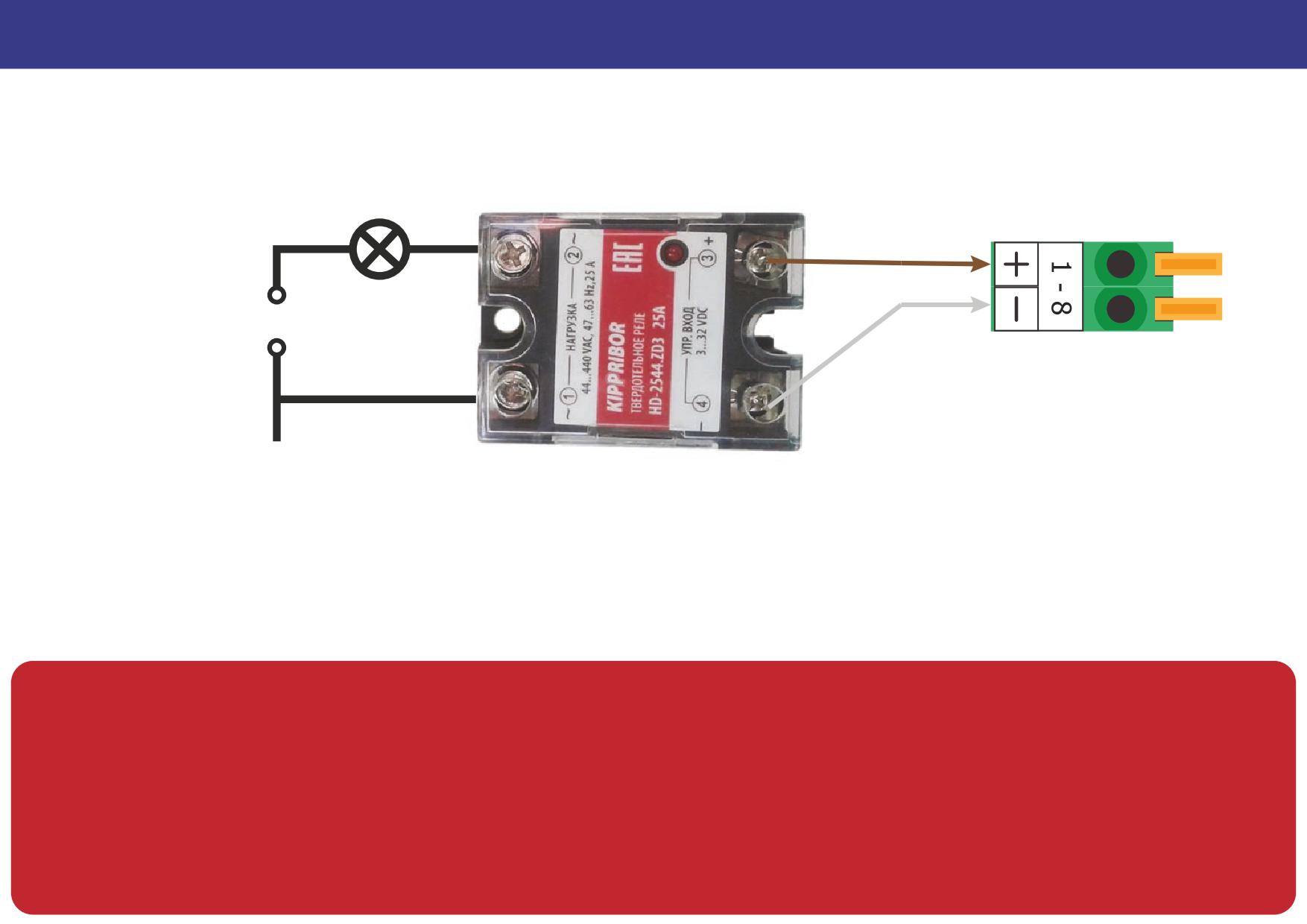

Реле твердотельное SAURES с управлением 3 VDC

- 17 -

БП 12-30 Вольт

ВАРИАНТ 1

Нагрузка

нормально

включенная

ВАРИАНТ 2

Нагрузка

нормально

выключенная

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Для одновременного управления несколькими реле допускается их параллельное соединение не более 2 штук на канал.

Максимальный коммутируемый на нагрузке ток одного реле 0.25А!

В настройках тип «Управление краном/реле»:

тип управления «деактивация Z, активация 1» при активации GND-NCU напряжение отсутствует, GND-NOU напряжение U

тип управления «деактивация 1, активация Z» при активации GND-NOU напряжение отсутствует, GND-NCU напряжение U

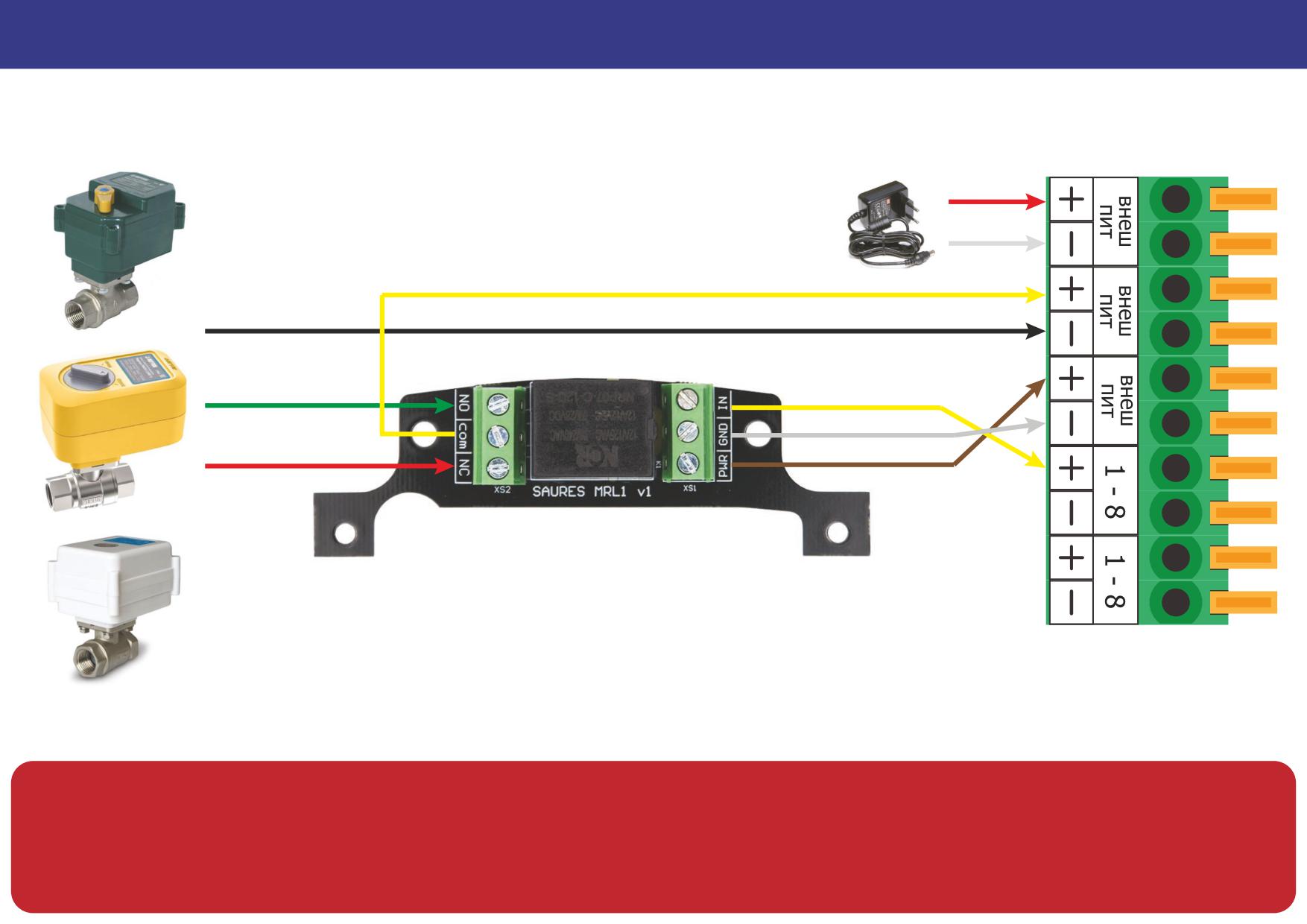

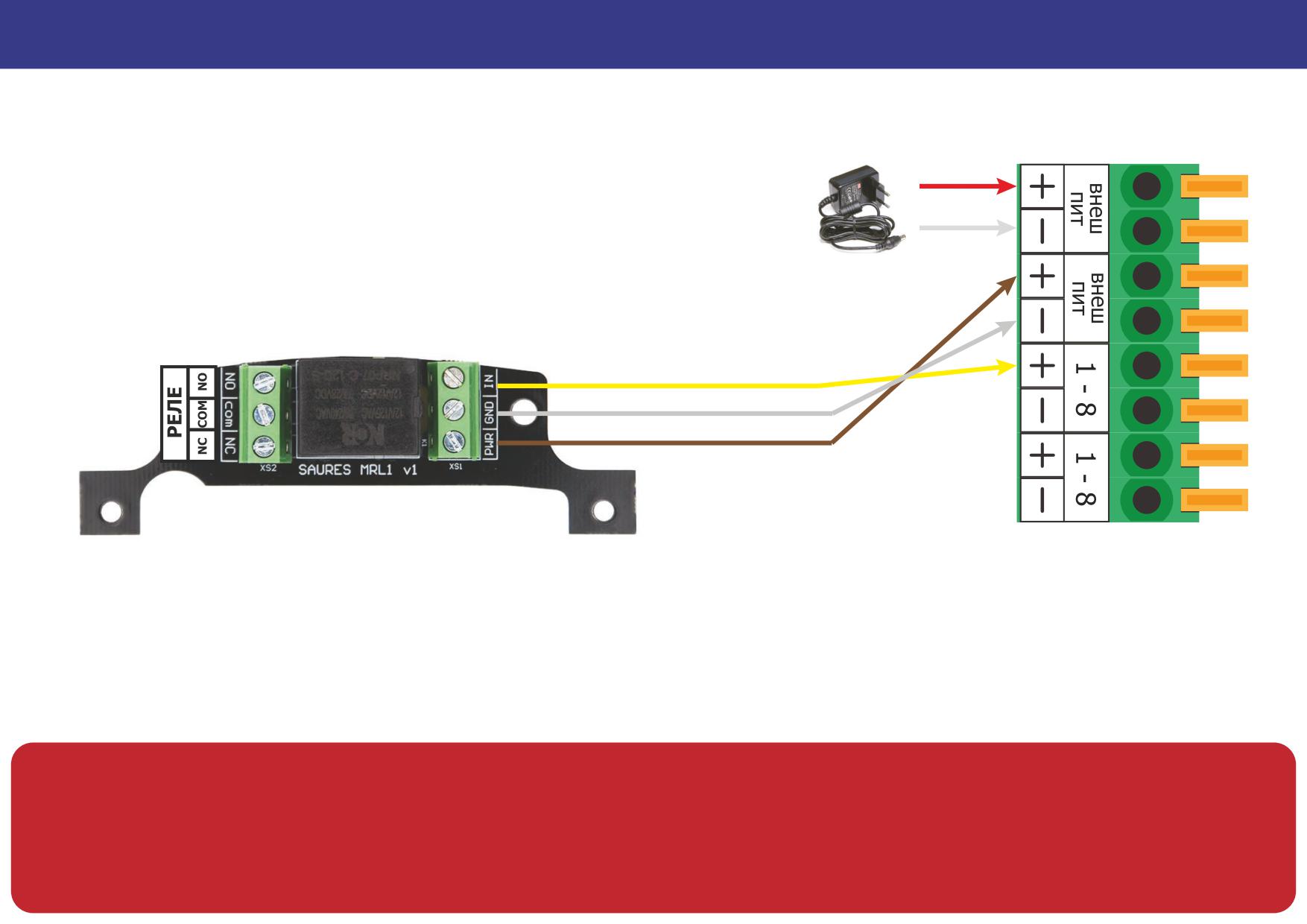

Реле одноканальное электромагнитное SAURES 9-15 VDC

- 18 -

Обязательное подключение БП 12 Вольт

управление

GND

U+

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Для одновременного управления несколькими реле допускается их параллельное соединение не более 4 штук на канал.

Запрещается подключать любые электромагнитные реле и другие устройства, потребляющие ток более 20 мА

В настройках тип «Управление краном/реле»:

тип управления «деактивация Z, активация 0» при активации COM-NC разомкнуты, COM-NO замкнуты

тип управления «деактивация 0, активация Z» при активации COM-NC замкнуты, COM-NO разомкнуты

Реле 2х канальное электромагнитное SAURES встроенное

- 19 -

Только для R5m2

БП 12-30 Вольт

РЕЛЕ1

COM

U+

GND

РЕЛЕ1

РЕЛЕ2

COM

РЕЛЕ2

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Запрещается подключать на входы контроллера электромагнитные реле и другие устройства, потребляющие ток более 20 мА

В настройках тип «Управление краном/реле»:

тип управления «деактивация Z, активация 0» при активации COM-NC разомкнуты, COM-NO замкнуты

тип управления «деактивация 0, активация Z» при активации COM-NC замкнуты, COM-NO разомкнуты

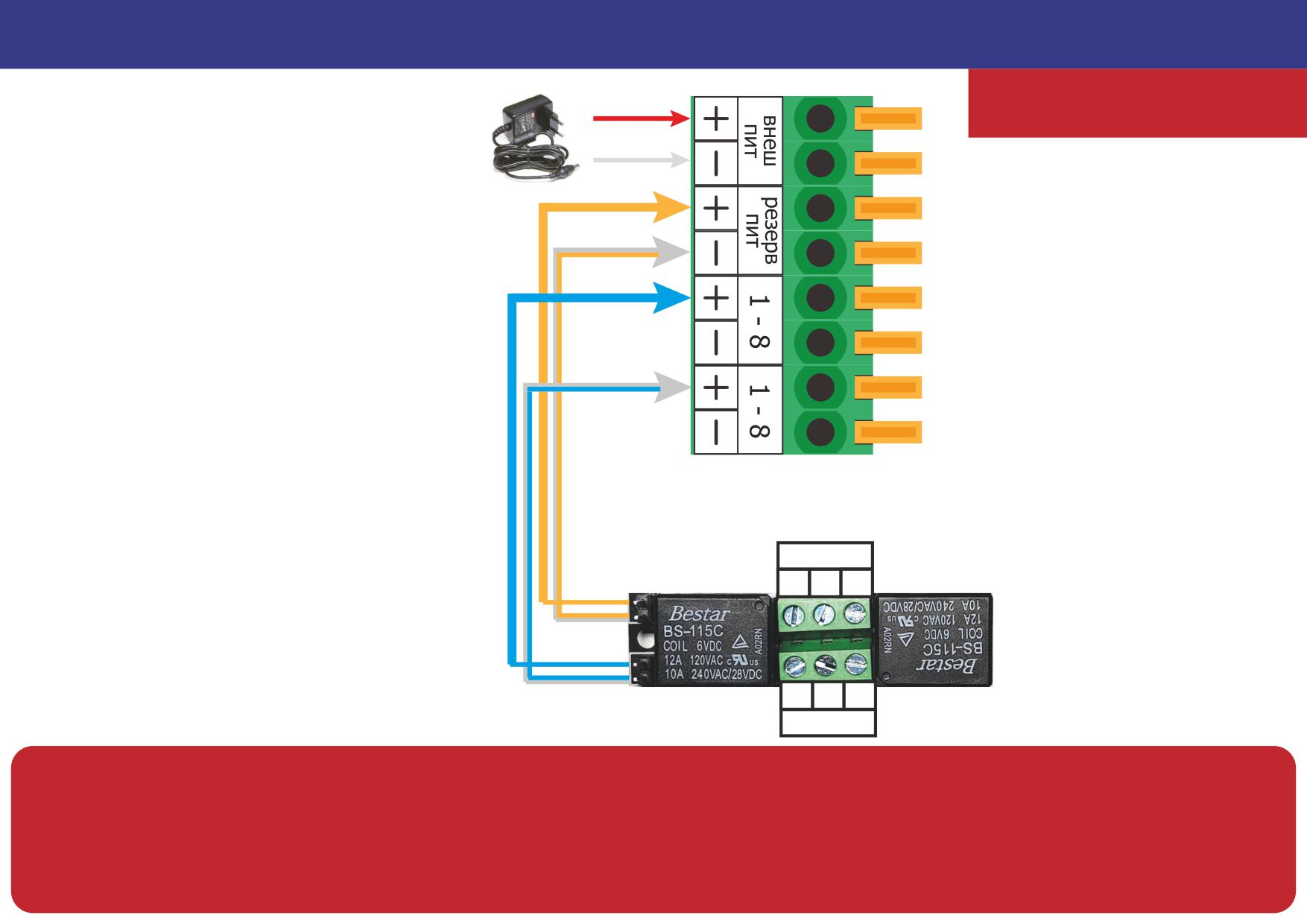

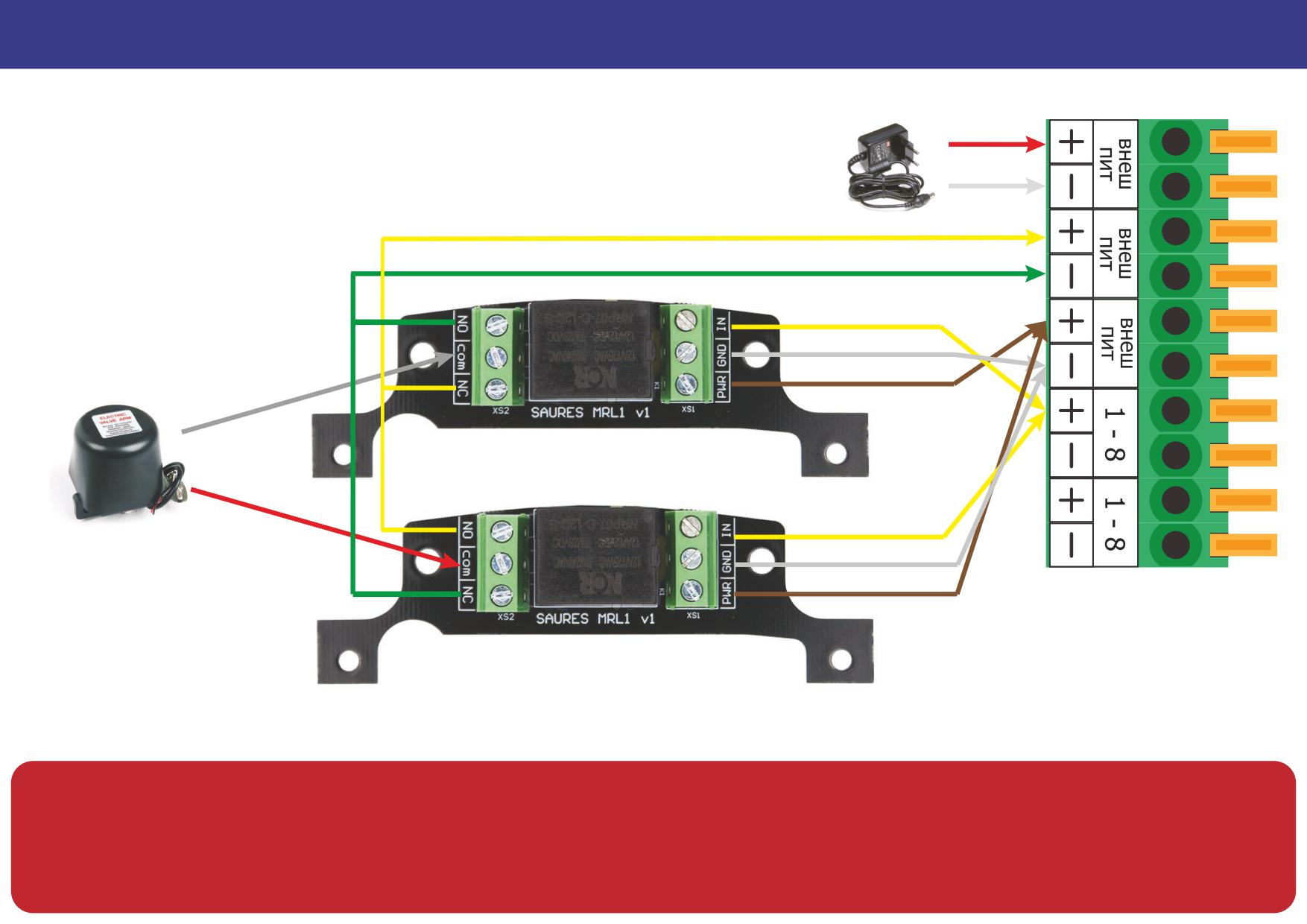

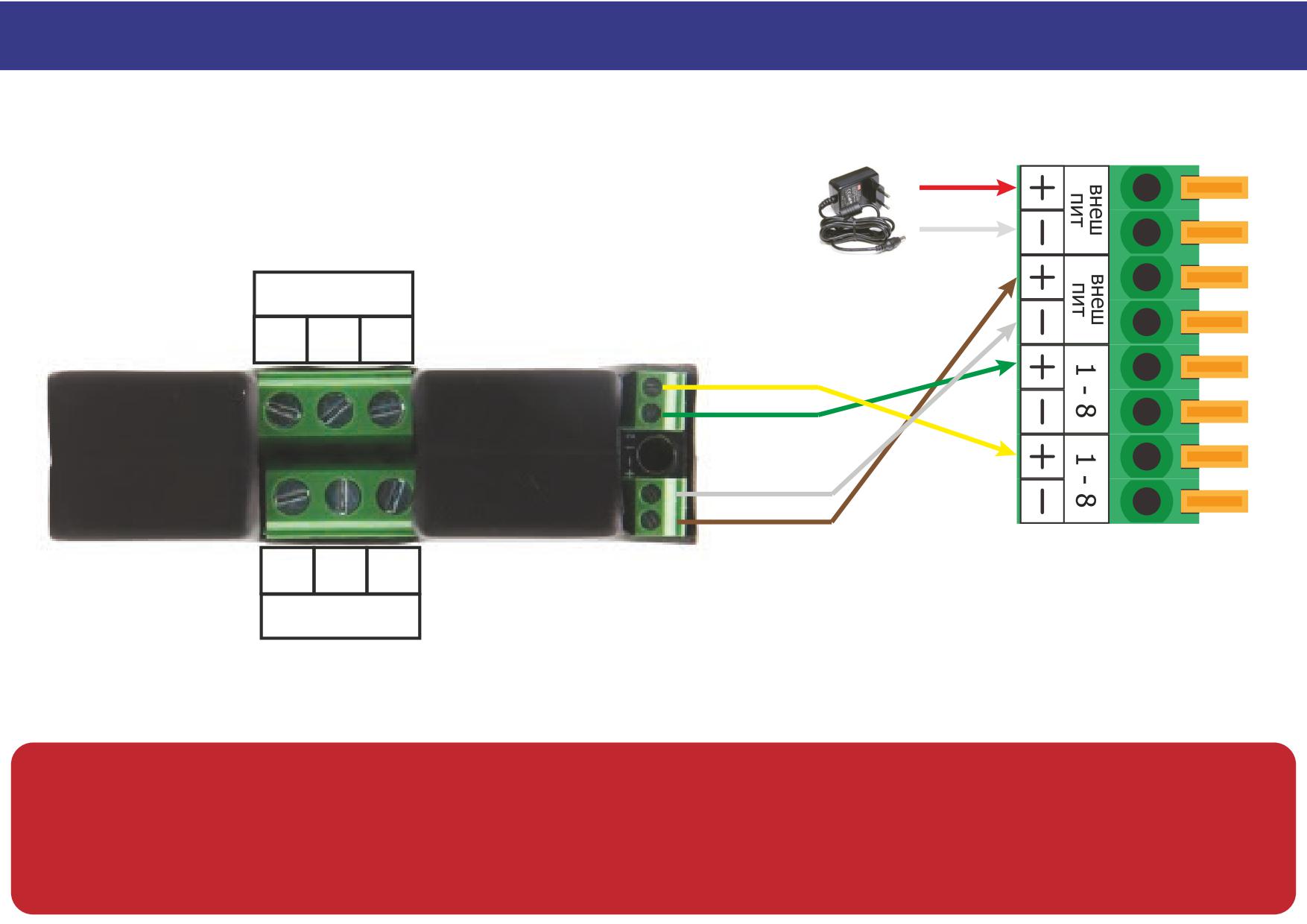

Реле 2х канальное электромагнитное SAURES 9-15 VDC

- 20 -

Обязательное подключение БП 12 Вольт

РЕЛЕ2

COM

РЕЛЕ2

РЕЛЕ1

GND

U+

COM

РЕЛЕ1

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Запрещается подключать любые электромагнитные реле и другие устройства, потребляющие ток более 20 мА

В настройках тип «Управление краном/реле»:

тип управления «деактивация Z, активация 0» при активации COM-NC разомкнуты, COM-NO замкнуты

тип управления «деактивация 0, активация Z» при активации COM-NC замкнуты, COM-NO разомкнуты

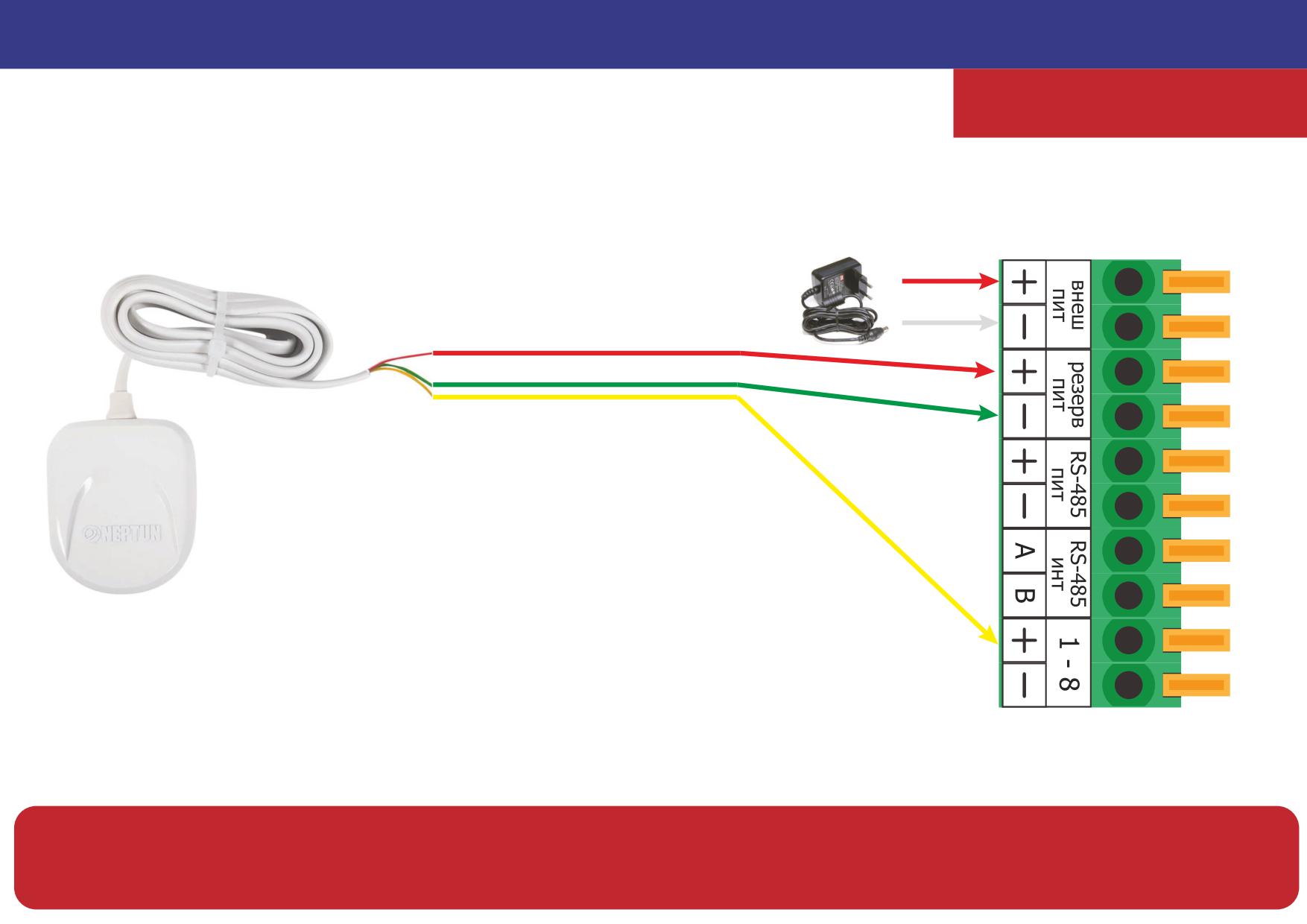

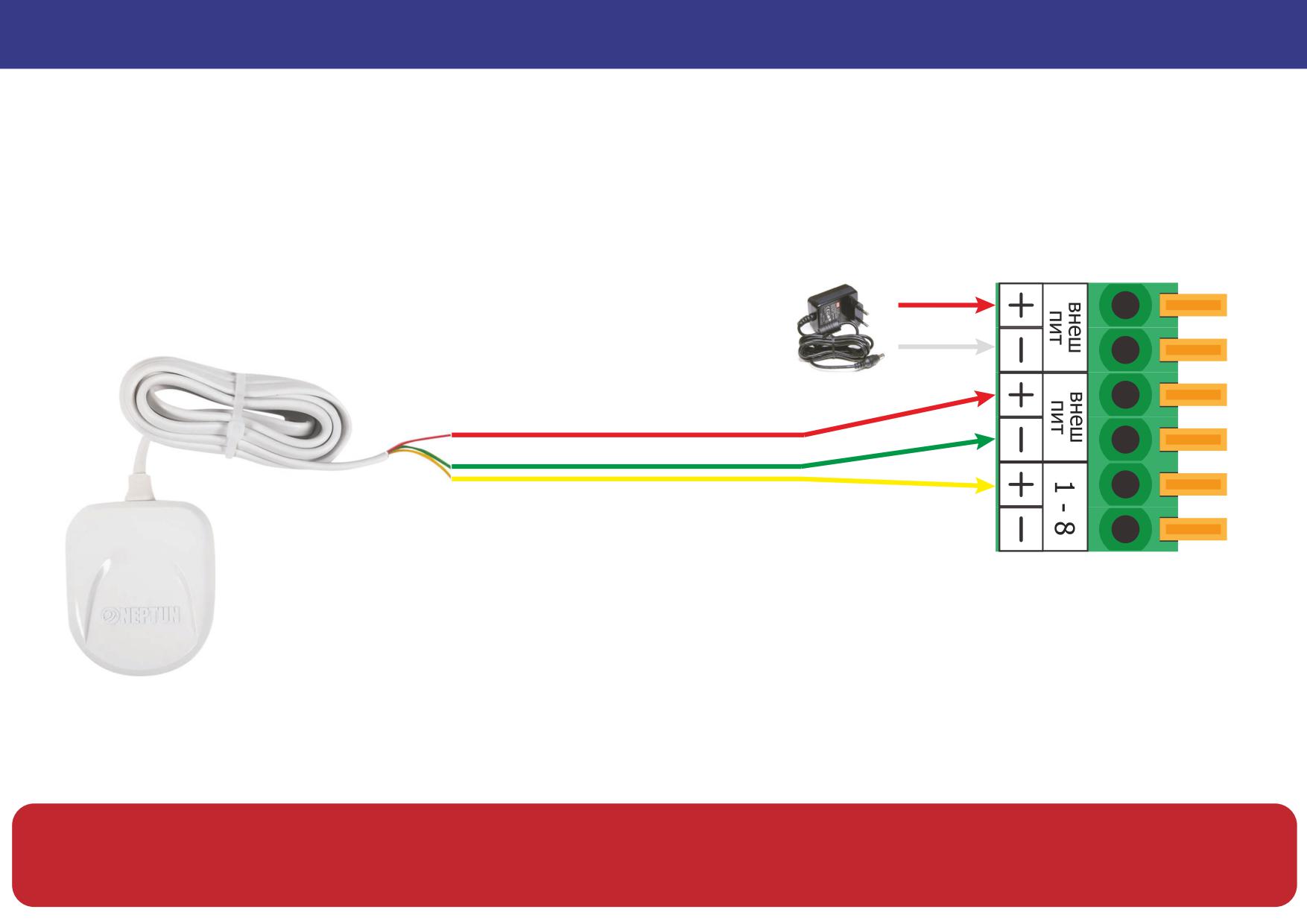

Датчики протечки NEPTUN SW с резервом питания

- 21 -

Только для R5

БП 12-30 Вольт

+питания

GND

канал управления

Строго соблюдать полярность подключения!

Используйте внешний блок питания, так как датчик потребляет порядка 1 мА, для 4х датчиков батарей хватит на 1 месяц

В настройках использовать тип «Датчик контактный» подтип «Протечка WSP» или «Сухой контак НО»

Датчики протечки NEPTUN SW без резерва питания

- 22 -

БП 12-30 Вольт

+питания

GND

канал управления

Строго соблюдать полярность подключения!

В настройках использовать тип «Датчик контактный» подтип «Протечка WSP» или «Сухой контак НО»

Электро-шаровые краны NEPTUN 12 Вольт

- 23 -

Обязательное подключение БП 12 Вольт

ОТКРЫТЬ

ОБЩИЙ (GND)

ЗАКРЫТЬ

Реле твердотельное SAURES

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Для каждого крана используйте свое отдельное реле. Максимальный коммутируемый на нагрузке ток одного реле 0.25А!

В настройках использовать тип «Управление краном/реле» подтип «деактивация Z, активация 1»

Электро-шаровые краны NEPTUN 12 Вольт

- 24 -

БП 12 Вольт

ОБЩИЙ (GND)

ЗАКРЫТЬ

управление

GND

ОТКРЫТЬ

U+

Реле 1 канальное электромагнитное SAURES 9-15 VDC

Для одновременного управления несколькими кранами допускается их параллельное подключение не более 4 штук

Для раздельного управления кранами или группами кранов необходимо использовать разные реле

Во включенном состоянии реле (кран закрыт) потребляет значительные токи, необходимо это учитывать при питании от батареек.

В настройках использовать тип «Управление краном/реле» подтип «деактивация Z, активация 0»

Электро-шаровые краны NEPTUN 220 Вольт

- 25 -

БП 12 Вольт

ФАЗА (L) 220 Вольт

ОБЩИЙ (GND)

НОЛЬ (N) 220 Вольт

ЗАКРЫТЬ

управление

GND

ОТКРЫТЬ

U+

ЗАЗЕМЛЕНИЕ (PE)

Реле 1 канальное электромагнитное SAURES 9-15 VDC

Для одновременного управления несколькими кранами допускается их параллельное подключение не более 4 штук

Для раздельного управления кранами или группами кранов необходимо использовать разные реле

В настройках использовать тип «Управление краном/реле» подтип «деактивация Z, активация 0»

Электро-шаровые краны NEPTUN 12 Вольт

- 26 -

Обязательное подключение БП 12 Вольт

ОБЩИЙ (GND)

ОТКРЫТЬ

ЗАКРЫТЬ

COM

РЕЛЕ2

GND

U+

РЕЛЕ1

COM

Реле 2х канальное электромагнитное SAURES 9-15 VDC

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Для одновременного управления несколькими кранами допускается их параллельное соединение не более 4 штук на реле.

Для раздельного управления кранами или группами кранов необходимо использовать разные реле (РЕЛЕ1 и РЕЛЕ2)

В настройках использовать тип «Управление краном/реле» подтип «деактивация Z, активация 0»

Электро-шаровые краны NEPTUN 220 Вольт

- 27 -

Обязательное подключение БП 12 Вольт

ФАЗА (L) 220 Вольт

НОЛЬ (N) 220 Вольт

ОТКРЫТЬ

ЗАКРЫТЬ

ЗАЗЕМЛЕНИЕ (PE)

COM

РЕЛЕ2

GND

U+

РЕЛЕ1

COM

Реле 2х канальное электромагнитное SAURES 9-15 VDC

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Для раздельного управления кранами или группами кранов необходимо использовать разные реле (РЕЛЕ1 и РЕЛЕ2)

В настройках использовать тип «Управление краном/реле» подтип «деактивация Z, активация 0»

Электро-шаровые краны с инверсией полярности 12 Вольт

- 28 -

БП 12 Вольт

управление

GND

U+

управление

GND

U+

Реле 1 канальное электромагнитное SAURES 9-15 VDC

Для одновременного управления несколькими кранами допускается их параллельное подключение не более 4 штук на реле

В настройках использовать тип «Управление краном/реле» подтип «деактивация Z, активация 0»

Электро-шаровые краны с инверсией полярности 12 Вольт

- 29 -

Обязательное подключение БП 12 Вольт

Реле твердотельное SAURES с двумя чипами

Запрещено подавать любое напряжение на входы контроллера! Используйте только сигнальные выходы!

Для каждого крана используйте свое отдельное реле.

На один канал контроллера допустимо подключение не более 2 реле.

Максимальный коммутируемый ток одного реле на постоянной нагрузке 0.25А, допустимо 0.5А не более 1 минуты!

Если краны питаются от менее 12 Вольт, то коммутацию питания сделать внешними клеммами, так как контроллеру нужно >11В.

В настройках использовать тип «Управление краном/реле» подтип «деактивация Z, активация 1»
