КОНТРОЛЛЕРЫ SAURES R1-R2-R4-R5. Руководство по настройке и эксплуатации (редакция от 25.04.2025)

ОГЛАВЛЕНИЕ

Введение

Технические характеристики

Характеристики модуля Wi-Fi

Гарантийные обязательства

Маркировка и пломбирование

Принцип работы

Видео-инструкции

Схемы подключения устройств в графическом виде

Органы управления и элементы конструкции

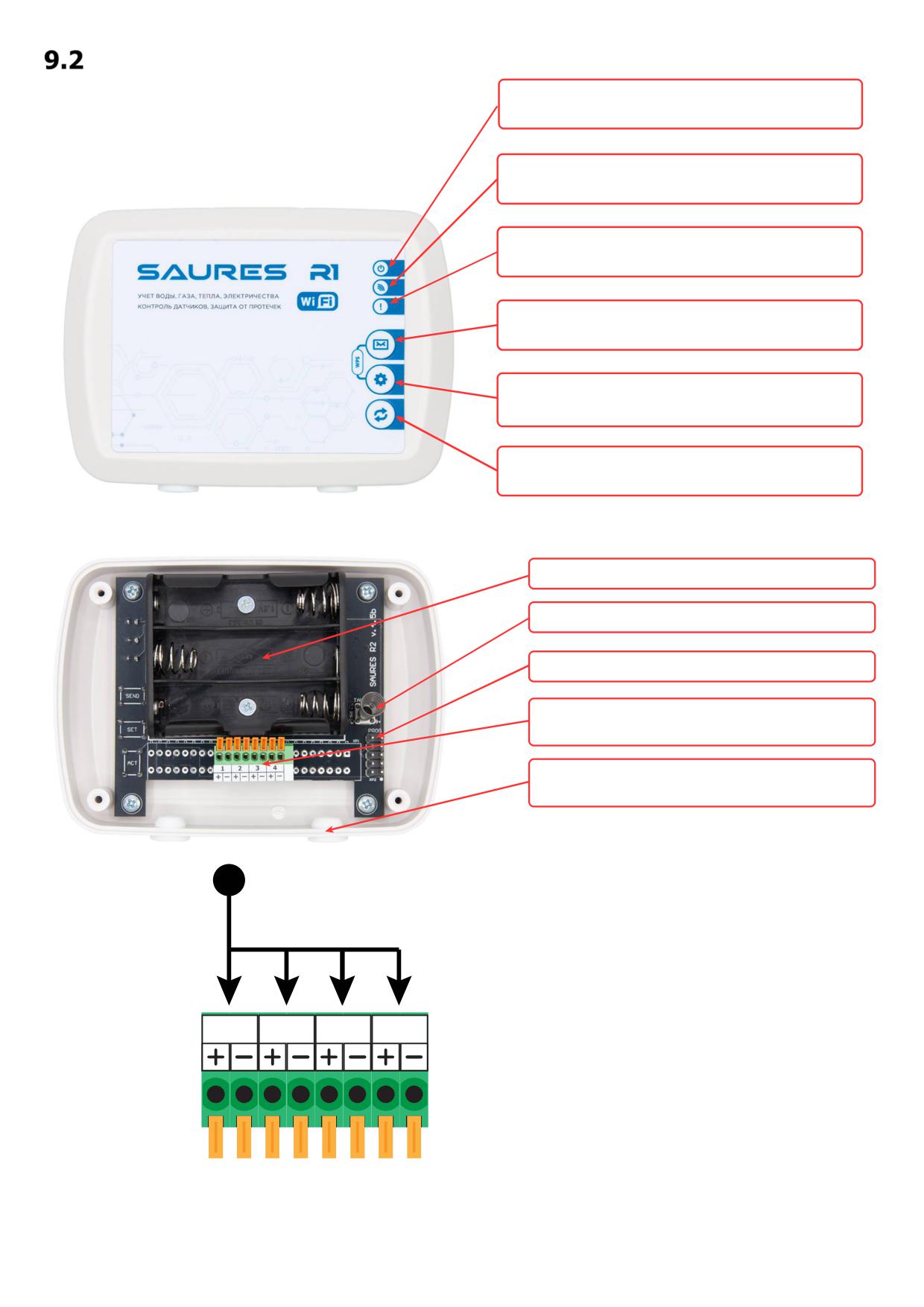

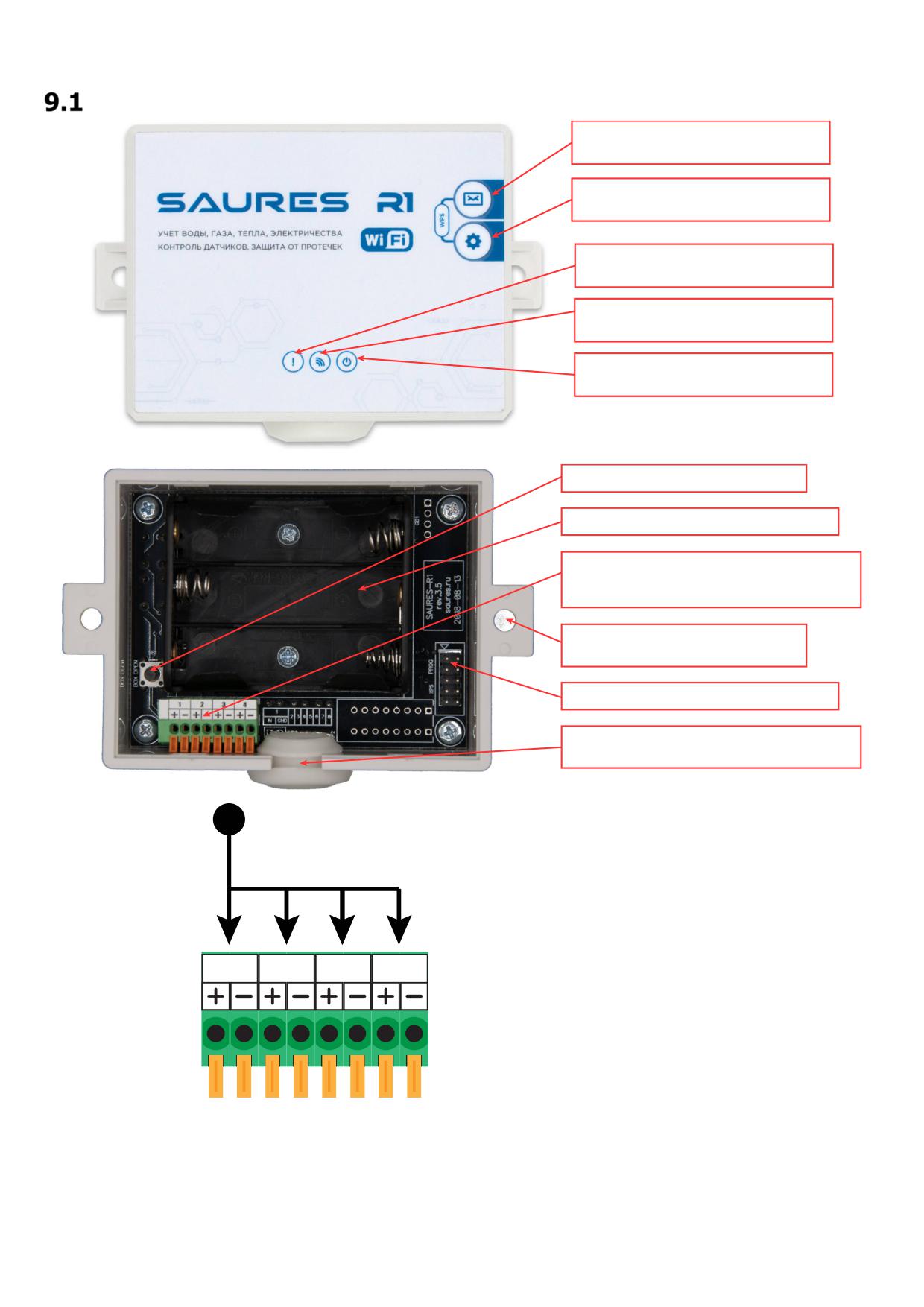

Контроллер R1 v.3.5

Контроллер R1 v.3.6

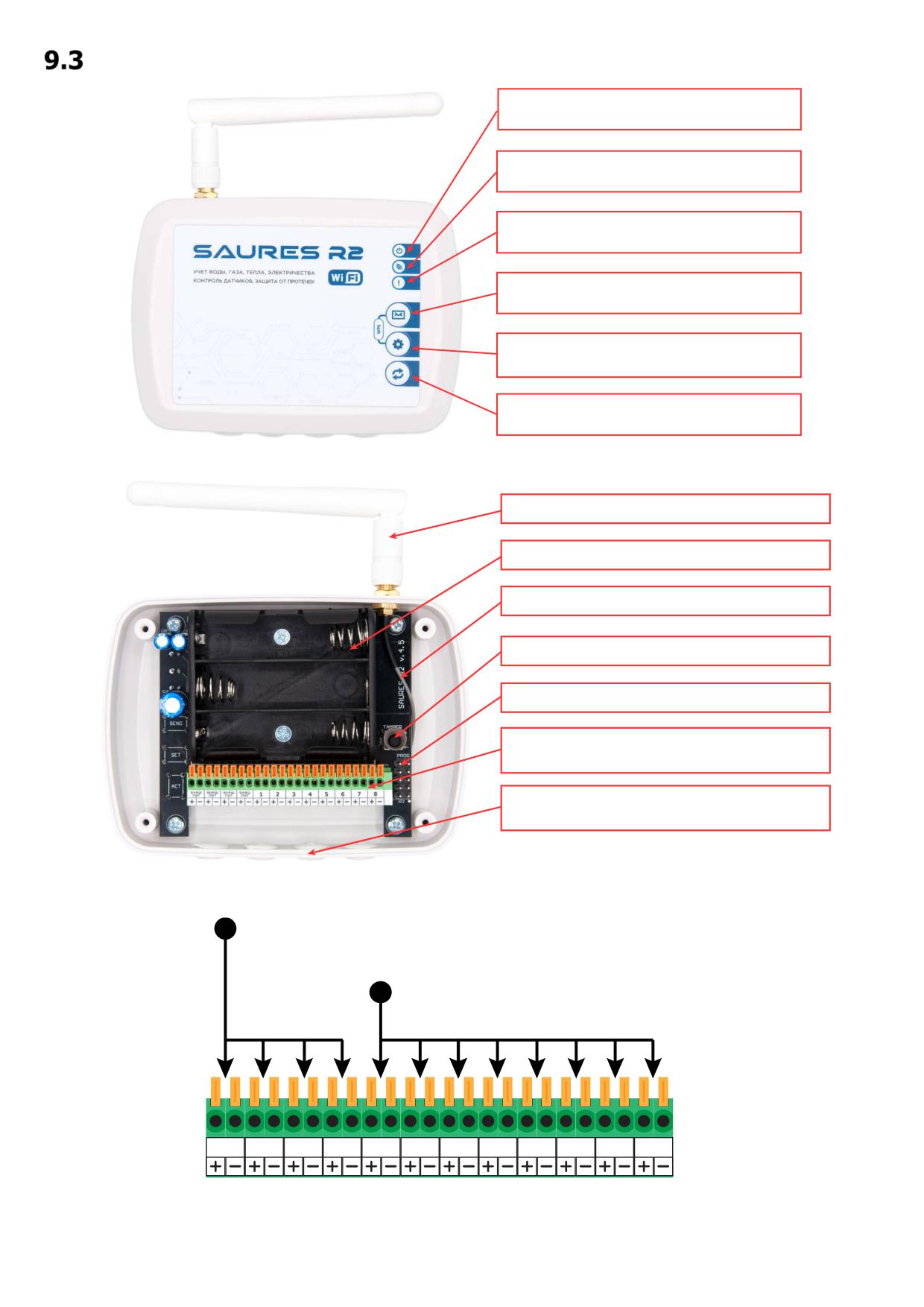

Контроллер R2 v.4.5

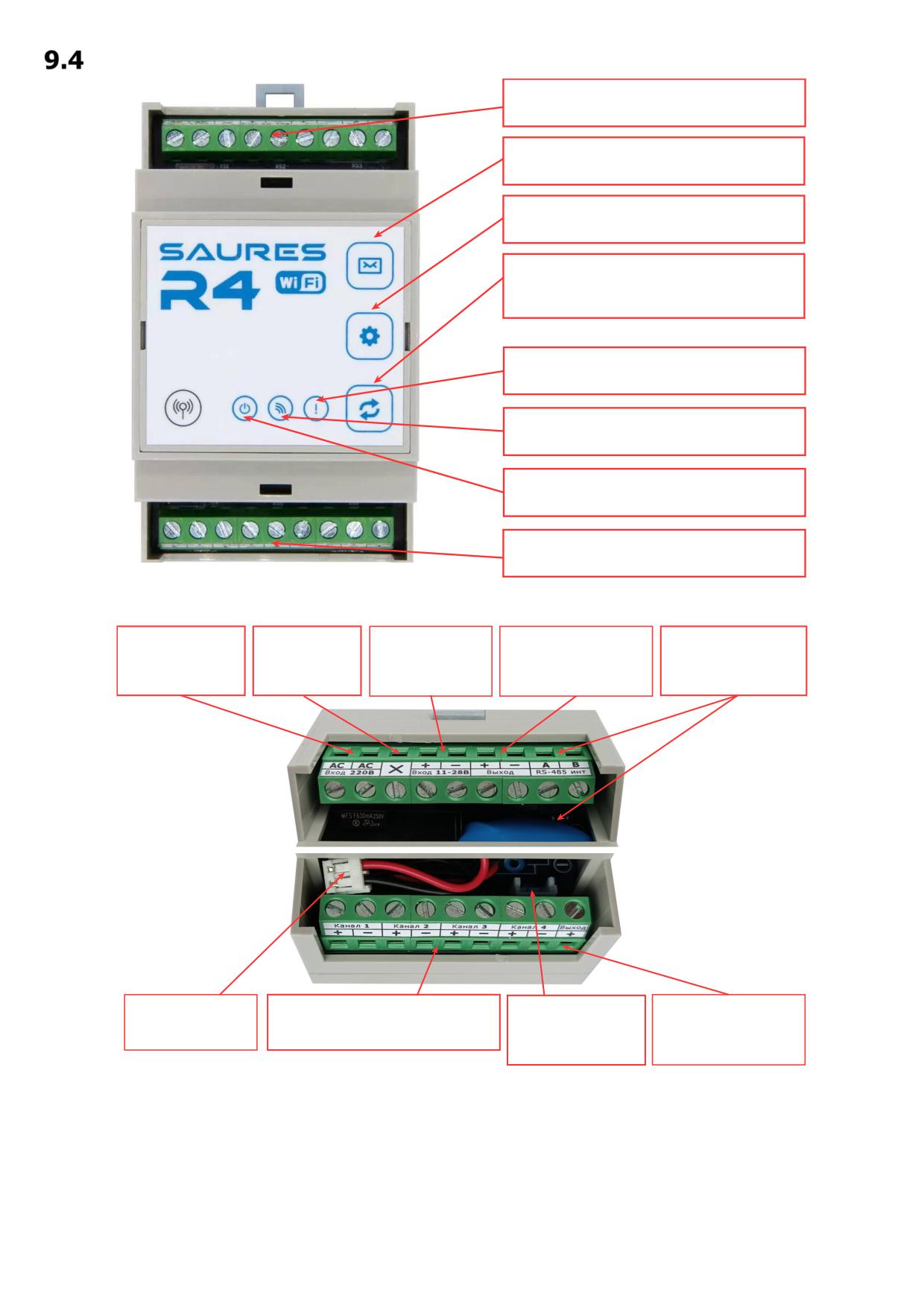

Контроллер R4 v.4.2 DIN

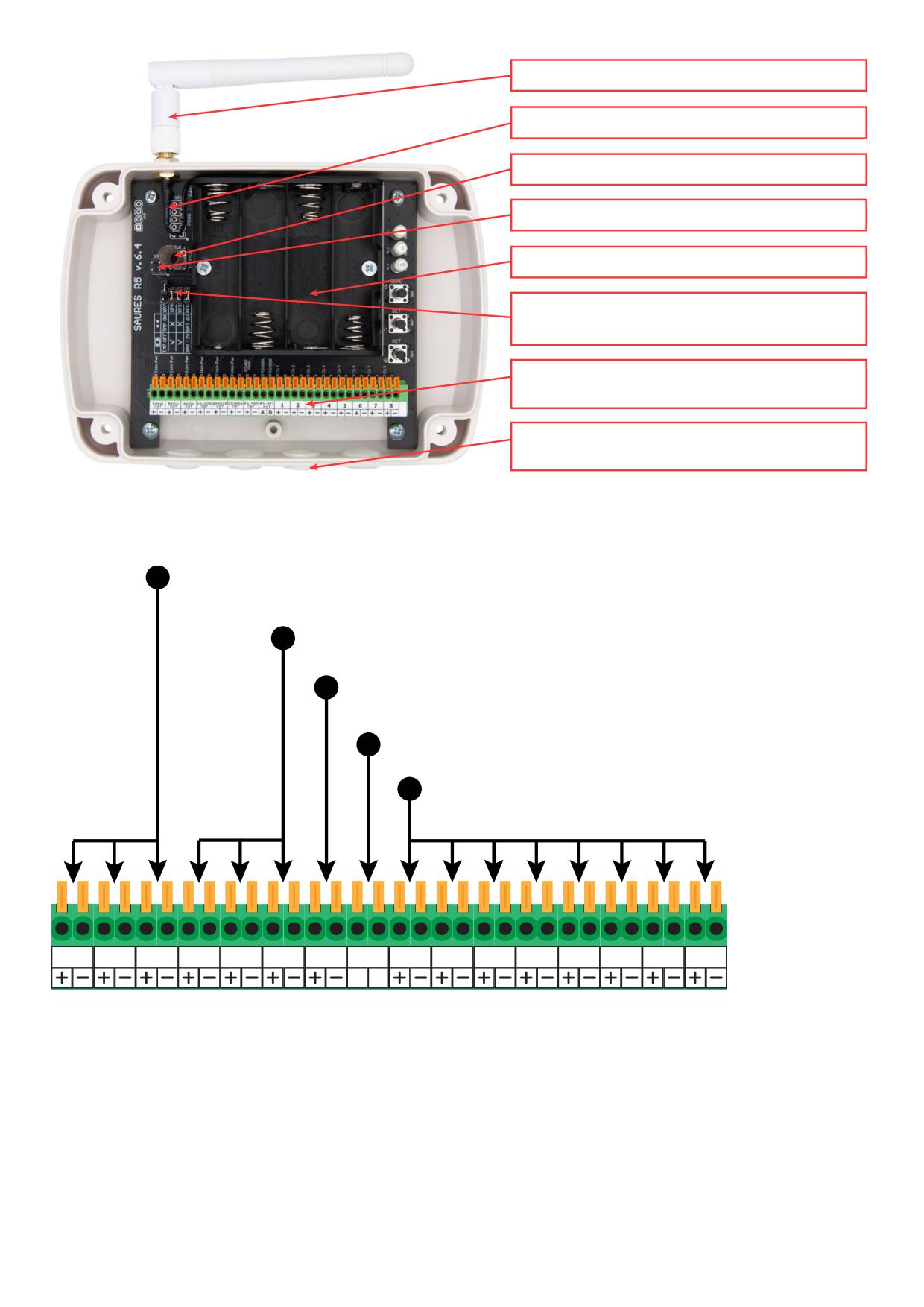

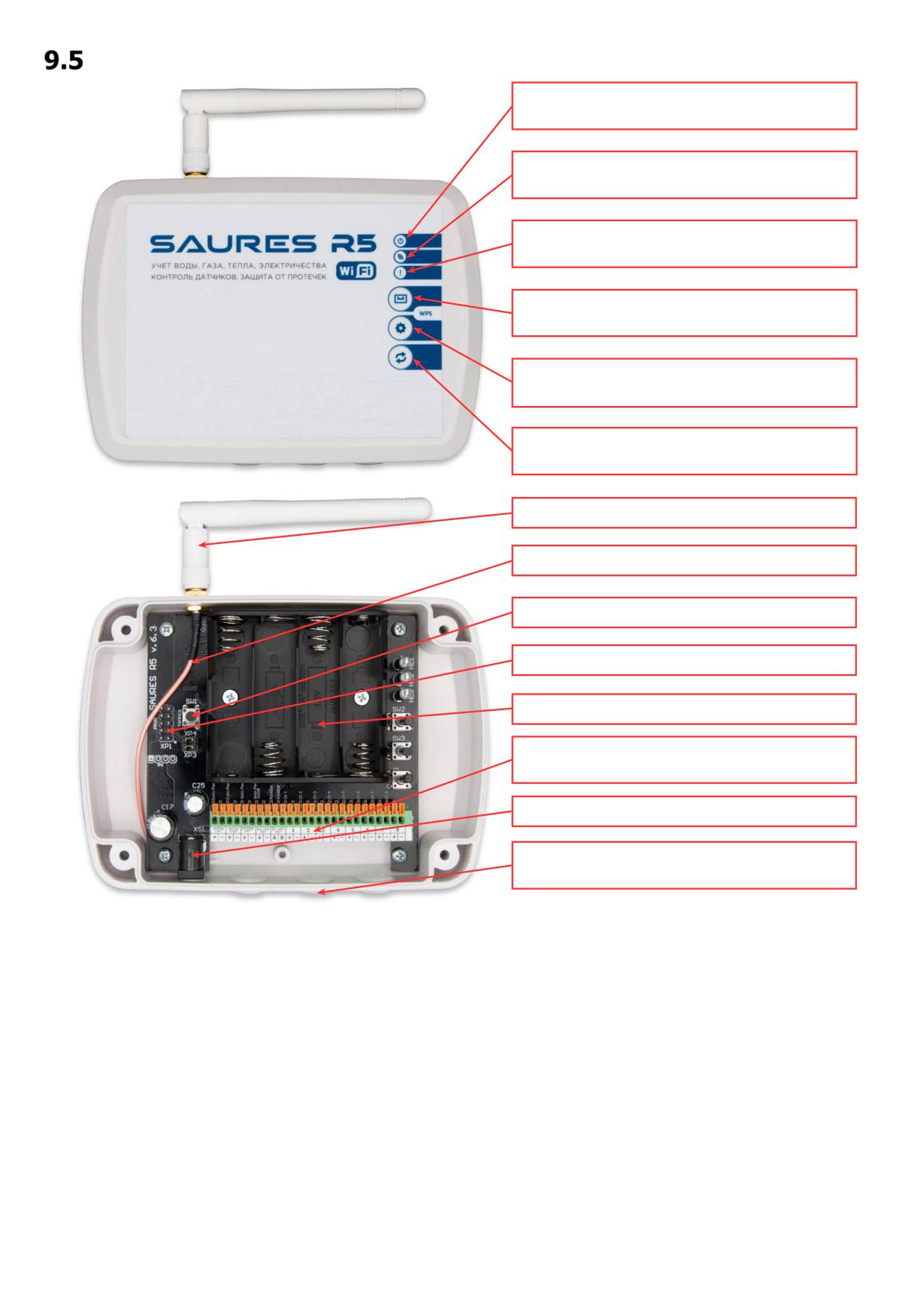

Контроллер R5 v.6.3

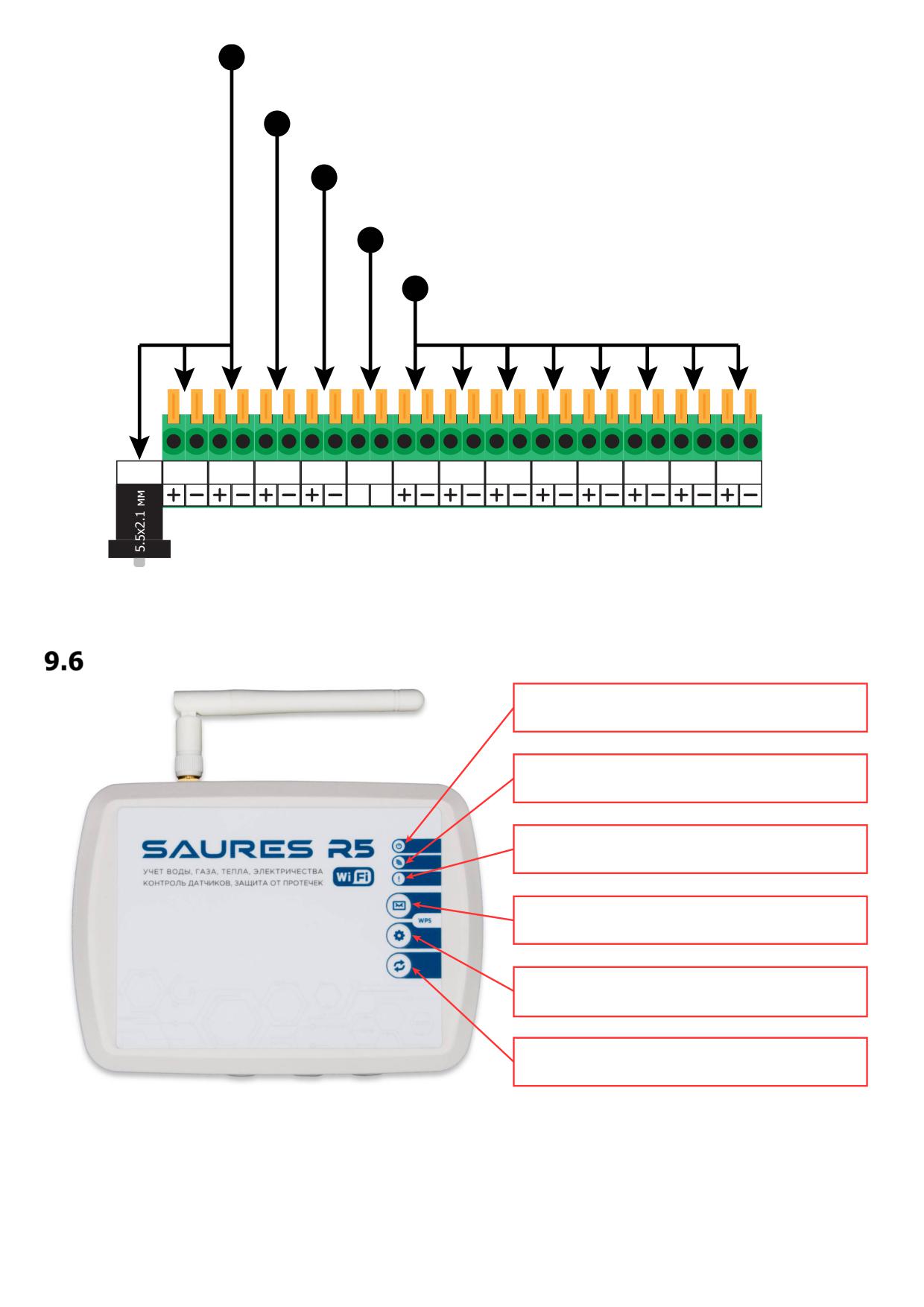

Контроллер R5 v.6.4

Световая индикация

Электропитание

Контроллер R1 v.3.5, R1 v.3.6

Контроллер R2 v.4.5

Контроллер R4 v.4.2 DIN

Контроллер R5 v.6.3

Контроллер R5 v.6.4

Последовательность установки контроллера

Проверка работоспособности импульсных счетчиков

Подключение импульсных счетчиков, датчиков, кранов, твердотельных реле к

контроллеру

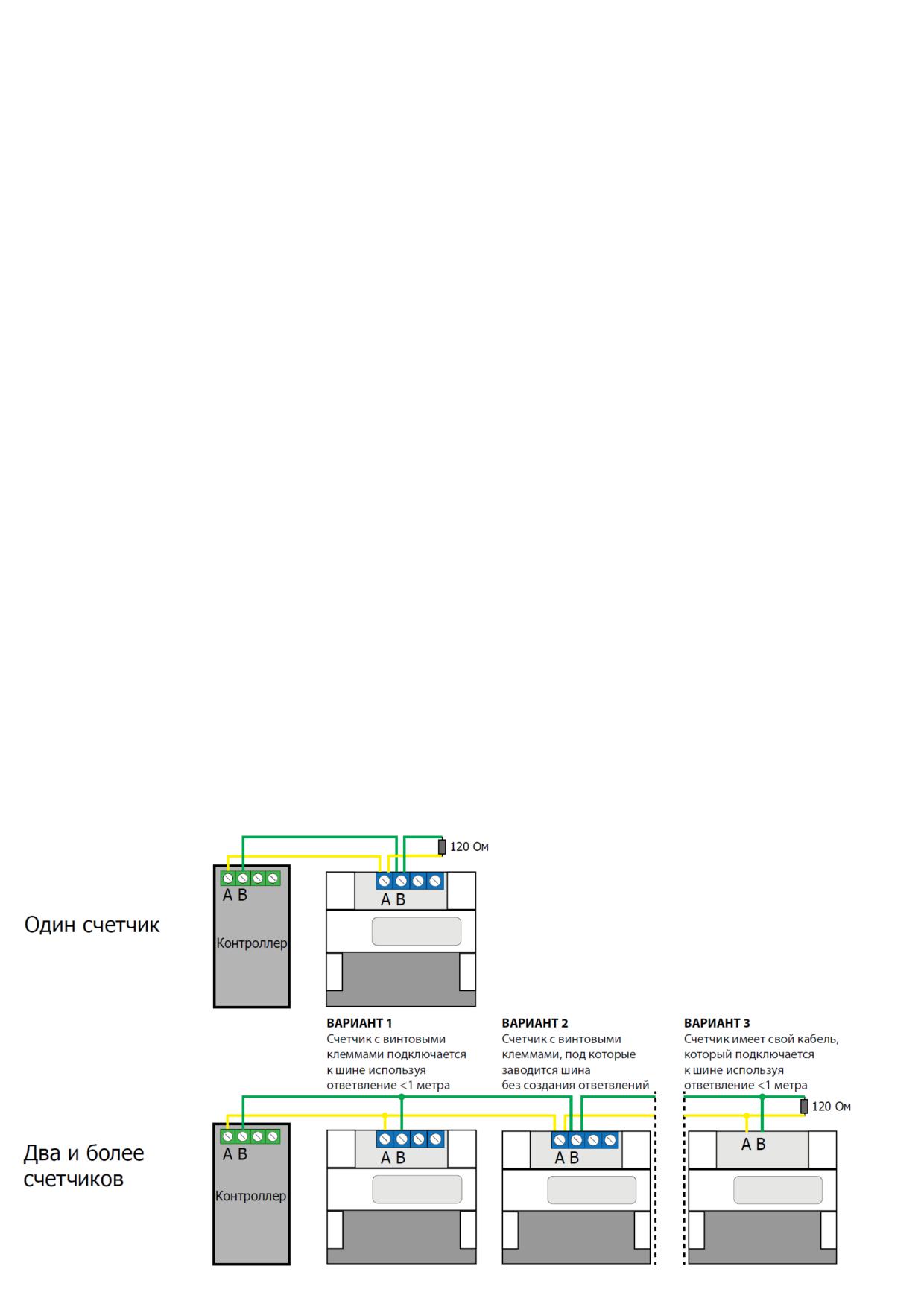

Подключение счетчиков электричества, воды, тепла с интерфейсом RS-485 к

контроллерам R4, R5

Установка элементов питания или подключение БП

Настройка подключения к Wi-Fi сети

Подключение в режиме «Точка доступа»

Подключение в режиме «SmartConfig»

Подключение с использованием технологии WPS

Вход в режим настройки контроллера

- 1 -

Настройка основных параметров работы

Параметры работы

Параметры работы с кранами/реле с прямым подключением

Настройка импульсных счетчиков, датчиков, кранов, реле

Счетчик воды с импульсным выходом

Счетчик газа с импульсным выходом

Счетчик тепла с цифровым импульсным выходом измерение в «ватты»

Счетчик тепла с цифровым импульсным выходом измерение в «калории»

Счетчик электричества с цифровым импульсным выходом

Счетчик датчика переменного тока

Датчик аналоговый

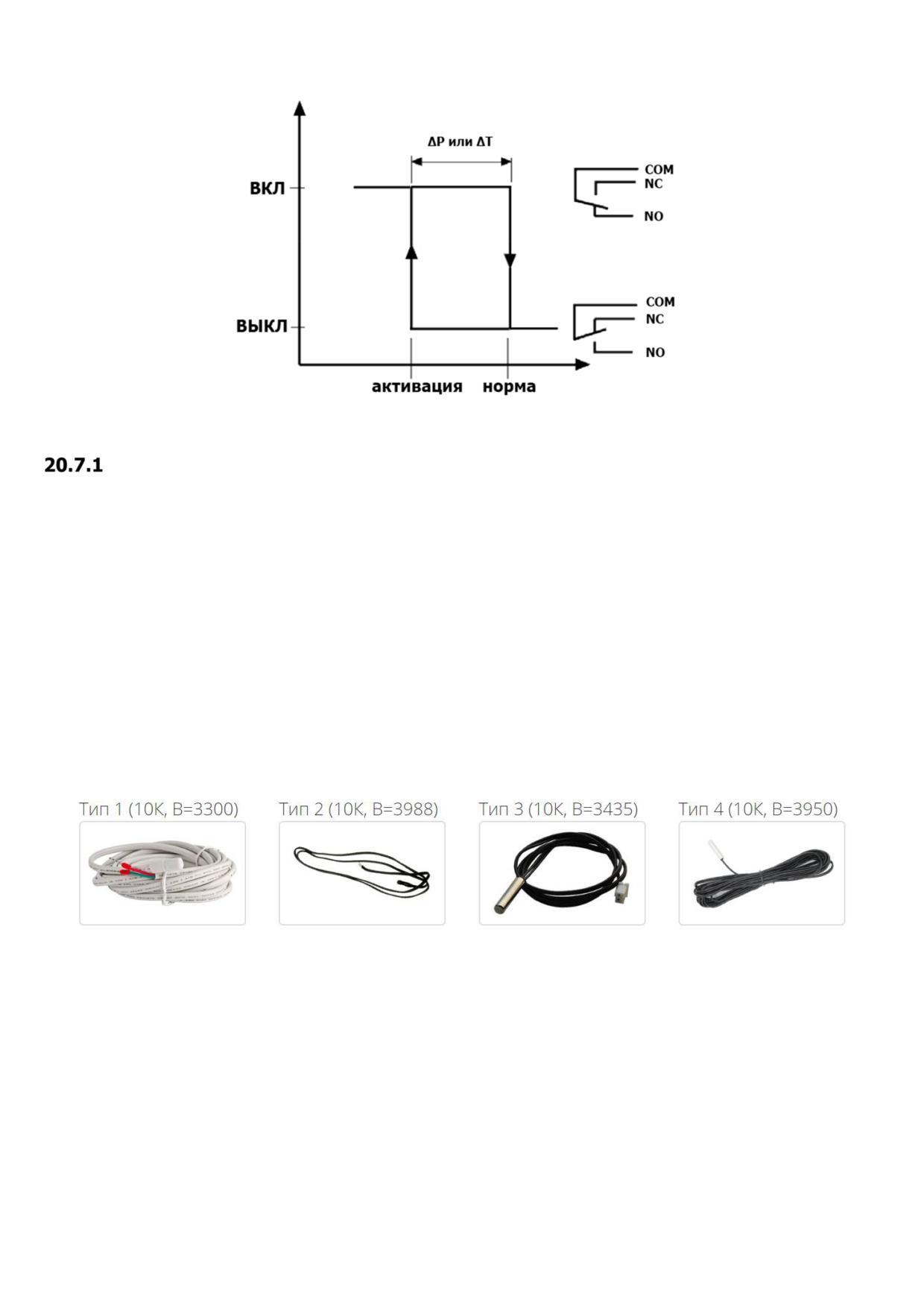

Температура NTC 10 кОм, Pt1000

Давление (токовая петля 4-20 мА)

Датчик контактный

Протечки WSP или ПАССИВНЫЙ

Протечки WSP+ или ПАССИВНЫЙ+

Сухой контакт НО или НЗ

Модуль подключения радио-датчиков протечки GIDROLOCK RADIO

Система защиты от протечки Gidrolock, НЕПТУН, Аквасторож

Управление краном, реле, блоком

Общие принципы

Шаровой электропривод GIDROLOCK WINNER

Шаровой электропривод GIDROLOCK ULTIMATE и PROFESSIONAL

Модуль контроля положения крана

Модуль состояния крана WINNER

Твердотельное реле

Настройка счетчиков электричества, воды, тепла с интерфейсом RS-485 в контроллерах

R4, R5

Завершение настройки контроллера

Создание личного кабинета

Создание пользовательской учетной записи

Создание объекта

Добавление устройств и контроллера

Доступ к кабинету других пользователей

Способ 1

Способ 2

- 2 -

1 Введение

Настоящее техническое описание предназначено для изучения принципов функционирования,

технических характеристик и порядка эксплуатации контроллеров R1, R2, R4, R5 с прошивкой

4.5.4. Контроллеры имеют одинаковую аппаратно-программную архитектуру и принципы

работы и отличаются корпусами, количеством входов, электропитанием.

Контроллер поставляется не настроенным. Для настройки и установки контроллера

необходимо обратиться к компании установщику или выполнить её самостоятельно по

материалам данного руководства. Настройка контроллеров выполняется с использованием

любого устройства, имеющего Wi-Fi, например, смартфон или ноутбук. Документация, утилиты,

графические схемы подключения, видеоинструкции, база знаний доступны на сайте в

электронном виде в разделе:

www.saures.ru/support

Доступ к личному кабинету возможен с использованием мобильного приложения SAURES или

web-браузера:

https://lk.saures.ru

Внимание! Некоторые браузеры могут некорректно отображать страницы личного кабинета!

Рекомендуется использовать следующие: Яндекс, Chrome, Safari, FireFox, Edge.

Контроллер предназначен для выполнения следующих функций:

 Получения информации о расходе ресурсов с приборов учета;

 Получения сигналов от датчиков;

 Управления шаровыми электроприводами и специализированными реле;

 Накопления данных о показаниях и событиях;

 Отправки данных через интернет по Wi-Fi на сервер SAURES.

Сервер SAURES расположен в высоконадежном дата-центре в России и предназначен для

выполнения следующих функций:

 Предоставления доступа к накопленным данным, через web-браузер или мобильное

приложение iOS/Android.

 Автоматическая отправка показаний и уведомлений всем заинтересованным сторонам;

 Сервисного обслуживания контроллеров.

Внимание! Расположение контроллера в колодцах и местах с высокой постоянной

влажностью, а также на улице под воздействием осадков или солнца не допускается!

Внимание! Некоторые функции облака и контроллера предоставляются платно (разовый

платеж или по подписке). Действующие тарифы опубликованы в окне авторизации в личный

кабинет и в личном кабинете. Производитель оставляет за собой право взимать плату в

соответствии с действующими тарифами или вносить изменения в работу облака или

контроллера с целью приведения параметров в соответствие с тарифами и пользовательским

соглашением, опубликованными в личном кабинете.

- 4 -

2 Технические характеристики

 Температурный диапазон работы*: от +5 до +60°C.

 Условия эксплуатации: без прямого воздействия солнца и осадков.

 Класс пожаробезопасности: NEMA 4x/12/13.

 Энергопотребление в дежурном режиме (без датчиков тока): не более 50 мкА

 Энергопотребление в режиме передачи по Wi-Fi: не более 100 мА

 Максимально допустимый ток входов/выходов (каналов): 25 мА.

 Напряжение управления твердотельными реле: 2.7 - 3.3 Вольта.

 Погрешность измерения импульсов: ±0.1%.

 Погрешность измерения температуры: ±2%, но не менее ±1 ºC.

 Погрешность измерения датчиком тока: ±2%, но не менее ±100 Вт*ч в сутки.

 Диапазон измеряемой температуры: от -40 ºC до +120 ºC.

 Характеристики импульсов для механических счетчиков (ГЕРКОН/НАМУР): частота не

более 0.5 Гц, минимальная длительность высокого уровня 1 сек, минимальная

длительность низкого уровня 1 сек.

 Характеристики импульсов для электронных счетчиков (открытый коллектор): частота не

более 25 Гц, длительность высокого/низкого уровня >= 20 мсек.

R1 v.3.5, v.3.6

R2 v.4.5

R4 DIN v.4.2

R5 v.6.3

R5 v.6.4

Тип антенны

PCB (на

5 dBm с

2 dBm с

5 dBm с

печатной

разъемом

плате)

UFL->SMA

Аналоговые

устройства

Цифровые устройства

НЕТ

с RS-485

Поддерживаемые

Импульсные счетчики воды, газа, тепла, электричества

аналоговые

Датчики протечки, температуры, давления, тока, сухой контакт НО/НЗ

устройства

Радиоприемник GIDROLOCK RADIO для радиодатчиков 868 МГц

Электрошаровые краны GIDROLOCK

Общепромышленные твердотельные реле с управлением DC 3-32 В,

Электромагнитные и твердотельные реле SAURES

Поддерживаемые

Счетчики электроэнергии, счетчики воды,

цифровые устройства

НЕТ

счетчики тепла, датчик

с интерфейсом RS-485

температура+влажность

Автономное питание

Литиевая

4 батареи АА

от хим. источника

3 щелочные батареи АА

батарея C

4 батареи АА

1.5-

(входит в комплект

1.5 Вольта

26500M-EHR2

1.5 Вольта

3.6 Вольта

поставки)

3.6 Вольта

Внешнее питание

БП 11-28 В

или 220В от

НЕТ

БП 11-28 В

встроенного

БП 12В 0.25А

Защита корпуса без

IP54

IP40

IP54

гермовводов

Габариты корпуса без

90 х 57 х 52

100 х 140 х

фланцев и антенны,

115 x 83 x 32

ширина 3

мм

модуля

- 5 -

* Электроника контроллера рассчитана на работу при отрицательных температурах до -30

градусов, но следует иметь ввиду, что при эксплуатации при отрицательных температурах или

на улице есть следующие особенности и требования:

 существенно уменьшается ресурс батареек, в том числе резко падает прогнозируемый %

уровня заряда в личном кабинете, который как правило восстанавливается при росте

температуры

 при замерзании химического источника уменьшается максимальная отдаваемая им

мощность и соответственно мы не можем гарантировать 100% стабильность выхода

контроллера на связь, т.е. чем ниже температура и чем старее батарейка, тем больше

вероятность пропуска сеансов связи

 необходимо предпринять дополнительные меры по защите контроллера от попадания

осадков и конденсата на корпус и внутрь контроллера, а также исключить попадание

прямых солнечных лучей, т.е. размещать его в ящике или помещении

 для защиты от осадков и конденсата необходимо обязательно установить в крышку

контроллера уплотнительную резинку, если таковая поставляется в комплекте и

предусмотрена конструкцией

 для защиты от осадков и конденсата необходимо обязательно установить гермовводы с

гайкой, в том числе заглушить неиспользуемые отверстия в корпусе

На практике наши контроллеры регулярно и успешно используются в неотапливаемых

условиях. Но нужно учитывать особенности эксплуатации и предпринять дополнительные

меры: использовать качественные литиевые батареи вместо щелочных, использовать

дополнительный герметичный бокс, установить прокладки и гермовводы, если таковые

предусмотрены конструкцией.

Поскольку принятие этих мер лежит полностью на пользователе, то с точки зрения наших

гарантийных обязательств мы оставляем за собой право отказать в гарантийном ремонте, если

будет очевидно, что на контроллер воздействовали отрицательные внешние факторы и

повреждения он получил в следствие пренебрежения вышеуказанными требованиями.

3 Характеристики модуля Wi-Fi

Протоколы

802,11 b/g/n

Параметры Wi-Fi

Диапазон частот

2400 ГГц-2483,5 ГГц

ширина канала не более 20 МГц

Параметры программного

Безопасность

WPA/WPA2 PSK

обеспечения

Шифрование

WEP/TKIP/AES

Сетевые протоколы

IPv4, TCP/UDP/HTTP

Чувствительность приемника

Значение, dBm

Выходная мощность PA

16,5 - 20,5

DSSS, 1 Мбит/с

-98

CCK, 11 Мбит/с

-91

6 Мбит/с (½ BPSK)

-93

54 Мбит/с (¾ 64-QAM)

-75

HT20, MCS7 (65 Мбит/с, 72,2 Мбит/с)

-72

4 Гарантийные обязательства

Изготовитель гарантирует соответствие изделия техническим требованиям при соблюдении

условий эксплуатации, транспортировки и хранения.

Гарантийный срок, за исключением элементов питания, 24 месяца со дня ввода в

эксплуатацию или покупки, но не более 72 месяцев со дня изготовления. При отсутствии в

- 6 -

паспорте отметки о вводе в эксплуатацию или отсутствии документов о покупке (кассовый чек,

накладная) гарантийный срок исчисляется с даты изготовления.

Изготовитель не несет ответственность и не компенсирует расходы и убытки прямо или

косвенно связанные с эксплуатацией изделия.

Затраты, связанные с демонтажем, монтажом и транспортировкой изделия до сервисного

центра предприятия изготовителя покупателю, монтажной организации или иной стороне не

возмещаются.

Предприятие изготовитель не несёт гарантийных обязательств при выходе изделия из строя,

если:

 изделие не имеет гарантийного талона (паспорта);

 изделие использовалось с нарушением требований настоящего паспорта и руководства

по эксплуатации доступного в электронном виде на сайте изготовителя;

 отсутствует маркировка предприятия-изготовителя, нанесенная на изделие согласно

разделу «Маркировка и пломбирование»;

 заводской номер, нанесенный на изделие, отличается от заводского номера, указанного

в паспорте и содержащийся в энергонезависимой памяти контроллера (если удается его

считать);

 изделие подвергалось вмешательствам в конструкцию;

 изделие имеет механические или химические повреждения в следствие воздействия

химических веществ, высокой влажности, воды, низких или высоких температур

(окисления, оплавления и т.д.).

5 Маркировка и пломбирование

Маркировка контроллера содержит: товарный знак предприятия, модель устройства, серийный

номер, номер партии, дату производства.

Наличие на контроллере наклейки, содержащей серийный номер устройства, является

свидетельством того, что устройство принято ОТК предприятия-изготовителя.

Контроллер оснащен электронным детектором открытия/закрытия задней крышки, при

активации которого передается сигнал на сервер. Компания, выполнившая установку или

выполняющая обслуживание контроллера самостоятельно определяет последствия

обнаруженного вмешательства. Изготовитель срабатывание электронного детектора вскрытия

не контролирует.

6 Принцип работы

Контроллер представляет собой электронный блок, размещенный в пластиковом корпусе.

Устройство имеет в своем составе несколько аналоговых входов/выходов (далее - каналы).

Контроллеры R4, R5 дополнительно имеют в своем составе последовательный цифровой

интерфейс RS-485/CAN для подключения до 8 электросчетчиков, счетчиков воды, счетчиков

тепла с таким интерфейсом. Работа контроллера сопровождается световой индикацией

(раздел 10).

Контроллер непрерывно опрашивает состояние каналов, накапливает почасовую статистику в

энергонезависимой памяти и с заданной периодичностью (по умолчанию 1 раз в сутки)

передает данные на сервер. Нештатные ситуации (обрыв кабеля, вскрытие корпуса,

- 7 -

обесточивание контроллера и т.д.) и тревожные сигналы от датчиков (протечка, открытие

двери, выход температуры или давления за заданный диапазон и т.д.) инициируют отправку

сообщения на сервер в течение 30 секунд. Данная задержка сделана с целью отправки парных

или взаимосвязанных сработок за один сеанс связи. Например, сработка датчика протечки,

команда перекрытия кранов, определение состояния что краны закрылись, будут отправлены

за одно подключение к серверу, так как все они происходят последовательно в течение 30

секунд.

Если канал передачи данных не доступен, контроллер накапливает журнал почасовых

показаний и событий, а при появлении связи, передает их на сервер. Глубина архива не менее

1000 записей, при его заполнении циклически начнут перезаписываться самые старые записи

при этом текущие показания всегда будут актуальны. Например, при хранении 24 значений в

сутки журнал начнет перезаписываться через 41 день.

Контроллер не находится постоянно на связи с сервером и выходит на связь с заданной

периодичностью. При подаче команды управления кранами из личного кабинета она

выполнится не сразу, а в ближайший сеанс связи. Задержка между постановкой задания в

кабинете и выполнением контроллеров обусловлена тем, что все контроллеры SAURES штатно

питаются от батареек и могут управлять шаровыми кранами даже там, где нет электросети

220В или в условиях аварийного продолжительного отключения электросети. Перекрытие

кранов контроллер выполняет мгновенно по датчикам протечки, а дистанционное перекрытие

- это сервисная функция превентивного перекрытия, для которой не требуется мгновенной

реакции и в большинстве случаев достаточно перекрытия в ближайший сеанс связи.

При использовании совместно с датчиками и шаровыми электроприводами, решение о

перекрытии воды принимает контроллер, связь с сервером не требуется.

Логику работы контроллера обеспечивает программное обеспечение - прошивка. Текущую

версию прошивки, доступные для обновления версии прошивок, историю их изменений можно

посмотреть в личном кабинете.

Доступ к личному кабинету возможен с использованием мобильного приложения SAURES или

web-браузера:

https://lk.saures.ru

7 Видео-инструкции

На нашем YOUTUBE канале доступны видео-инструкции подключения и настройки:

https://www.saures.ru/support/video/

8 Схемы подключения устройств в графическом

виде

Схемы подключения устройств в графическом виде приведены в отдельных документах:

https://www.saures.ru/support/techdocs/

- 8 -

9 Органы управления и элементы конструкции

Контроллер R1 v.3.5

кнопка немедленной передачи данных на

сервер

кнопка перевода устройства в режим

настройки

светодиод красного цвета индикация

ошибки/аварии/сработки датчика

светодиод голубого цвета индикация

активности Wi-Fi модуля

светодиод зеленого цвета индикация

измерения и обмена с сервером

Кнопка-датчик вскрытия корпуса

Батарейный отсек для 3 элементов АА 1.5 В

4 аналоговых входов/выходов для подключения

импульсных счетчиков воды, газа, тепла, а также

электрошаровых кранов GIDROLOCK и датчиков

Фланцы с отвестиями для крепления

контроллера к трубе или поверхности

Разъём программирования на производстве

Резиновая втулка для пропускания проводов

подключаемых устройств

Аналоговые каналы контроллера с 1 го по 4 ый

Подключение импульсных счетчиков, датчиков, кранов, реле

Все минусовые клеммы (обозначены знаком -) представляют собой общую землю, т.е. на плате

контроллера соединены между собой и равнозначны для использования.

- 9 -

Контроллер R1 v.3.6

светодиод зеленого цвета индикация измерения и

обмена с сервером

светодиод голубого цвета индикация активности

Wi-Fi модуля

светодиод красного цвета индикация

ошибки/аварии/сработки датчика

кнопка немедленной передачи данных на сервер

кнопка перевода устройства в режим настройки

кнопка ручного управления электрошаровыми

кранами и реле

Батарейный отсек для 3 элементов АА 1.5 В

Кнопка с пружиной - датчик вскрытия корпуса

Разъём программирования на производстве

Быстрозажимные клеммы для подключения

устройств

Две резиновые втулки для пропускани я проводов

подключаемых устройств

Аналоговые каналы контроллера с 1 го по 4 ый

Подключение импульсных счетчиков, датчиков, кранов, реле

Все минусовые клеммы (обозначены знаком -) представляют собой общую землю, т.е. на плате

контроллера соединены между собой и равнозначны для использования.

- 10 -

Контроллер R2 v.4.5

светодиод зеленого цвета индикация измерения и

обмена с сервером

светодиод голубого цвета индикация активности

Wi-Fi модуля

светодиод красного цвета индикация

ошибки/аварии/сработки датчика

кнопка немедленной передачи данных на сервер

кнопка перевода устройства в режим настройки

кнопка ручного управления электрошаровыми

кранами и реле

Wi-Fi антенна 5 dBm с изменяемым углом

Батарейный отсек для 3 элементов АА 1.5 В

Кабельная сборка для подключения Wi-Fi антенны

Кнопка с пружиной - датчик вскрытия корпуса

Разъём программирования на производстве

Быстрозажимные клеммы для подключения

устройств

Четыре резиновые втулки для пропускания

проводов подключаемых устройств

Резиновые втулки могут быть заменены гермовводами с диаметром резьбы 8 мм.

Питание контроллера с резервированием от батареек

и внешних устройств без резервирования

Напряжение 9-30 Вольт

Аналоговые каналы контроллера с 1 го по 8 ой

Подключение импульсных счетчиков, датчиков, кранов, реле

внеш

пит

Все минусовые клеммы (обозначены знаком -) представляют собой общую землю, т.е. на плате

контроллера соединены между собой и равнозначны для использования.

- 11 -

Контроллер R4 v.4.2 DIN

винтовые клеммы питания и цифровых

каналов RS-485

кнопка немедленной передачи данных на

сервер

кнопка перевода устройства в режим

настройки через WPS или WEB-интерфейс

кнопка ручного управления внешними

устройствами (электрошаровыми кранами и

реле)

светодиод красного цвета индикация

ошибки/аварии/сработки датчика

светодиод голубого цвета индикация

активности радио модуля

светодиод зеленого цвета индикация

рабочего режима

винтовые клеммы 4х аналоговых каналов и

одна клемма выходного питания

Питания

Не используется,

Питание

Выход питания для

Цифровой интерфейс

контроллера от

соединение

контроллера от

внешних устройств: 12В

RS-485, до 32

встроенного БП 220В

произвольных

внешнего блока

от встроенного БП, 11-28

счетчиков, настройка

-> 12В 0.25А

проводников

питания 11-28В

В от внешнего БП

контроллера с ПК

Разъем EHR-2

4 аналоговых канала для подключения

Разъем EHR-2

Выход питания для

встроенной литиевой

датчиков, импульсных счетчиков воды,

контроллера для

внешних устройств: 12В

батареи 3.6В

газа, тепла, элетроэнергии

подключения батареи

от встроенного БП, 11-28

3.6В

В от внешнего БП

Все минусовые клеммы (обозначены знаком -) представляют собой общую землю, т.е. на плате

контроллера соединены между собой и равнозначны для использования.

- 12 -

Контроллер R5 v.6.3

светодиод зеленого цвета

индикация измерения и обмена с сервером

светодиод голубого цвета

индикация активности Wi-Fi модуля

светодиод красного цветаиндикация

ошибки/аварии/сработки датчика

кнопка немедленной передачи данных на сервер

кнопка перевода устройства в режим настройки

кнопка ручного управления внешними устройствами

(электрошаровыми кранами и реле)

Wi-Fi антенна 5 dBm с изменяемым углом

Кабельная сборка для подключения Wi-Fi антенны

Кнопка с пружиной - датчик вскрытия корпуса

Разъём программирования на производстве

Батарейный отсек для 4 элементов АА 1.5 В

Быстрозажимные клеммы для подключения

устройств

Разъем 5.5х2.1 мм для подключения БП 11-30 В

Три резиновые втулки для пропускания проводов

подключаемых устройств

Резиновые втулки могут быть заменены гермовводами с диаметром резьбы 10 мм

Кабельная сборка может быть заменена на более длинную 43 см для выноса антенны

- 13 -

Питание контроллера с резервированием от батареек

и внешних устройств без резервирования

Напряжение 11-30 Вольт, запараллелены со штыревым разъемом

Питание внешних устройств с резервированием от батареек

Напряжение 5.5-8.0 Вольт

Питание интерфейса RS-485

Раздача питания 5.5-8.0 Вольт с резервированием от батареек

в момент опроса счетчиков с интерфейсом RS-485

Интерфейс RS-485

Подключение счетчиков с интерфейсом RS-485

Аналоговые каналы контроллера с 1 го по 8 ой

Подключение импульсных счетчиков, датчиков, кранов, реле

внеш

резерв

RS-485

пит

инт

A B

Все минусовые клеммы (обозначены знаком -) представляют собой общую землю, т.е. на плате

контроллера соединены между собой и равнозначны для использования.

Контроллер R5 v.6.4

светодиод зеленого цвета

индикация измерения и обмена с сервером

светодиод голубого цвета

индикация активности Wi-Fi модуля

светодиод красного цветаиндикация

ошибки/аварии/сработки датчика

кнопка немедленной передачи данных на сервер

кнопка перевода устройства в режим настройки

кнопка ручного управления внешними устройствами

(электрошаровыми кранами и реле)

- 14 -

Wi-Fi антенна 5 dBm с изменяемым углом

Кабельная сборка для подключения Wi-Fi антенны

Кнопка с пружиной - датчик вскрытия корпуса

Разъём подключения дополнительных устройств

Батарейный отсек для 4 батареек АА 1.5-3.6 В

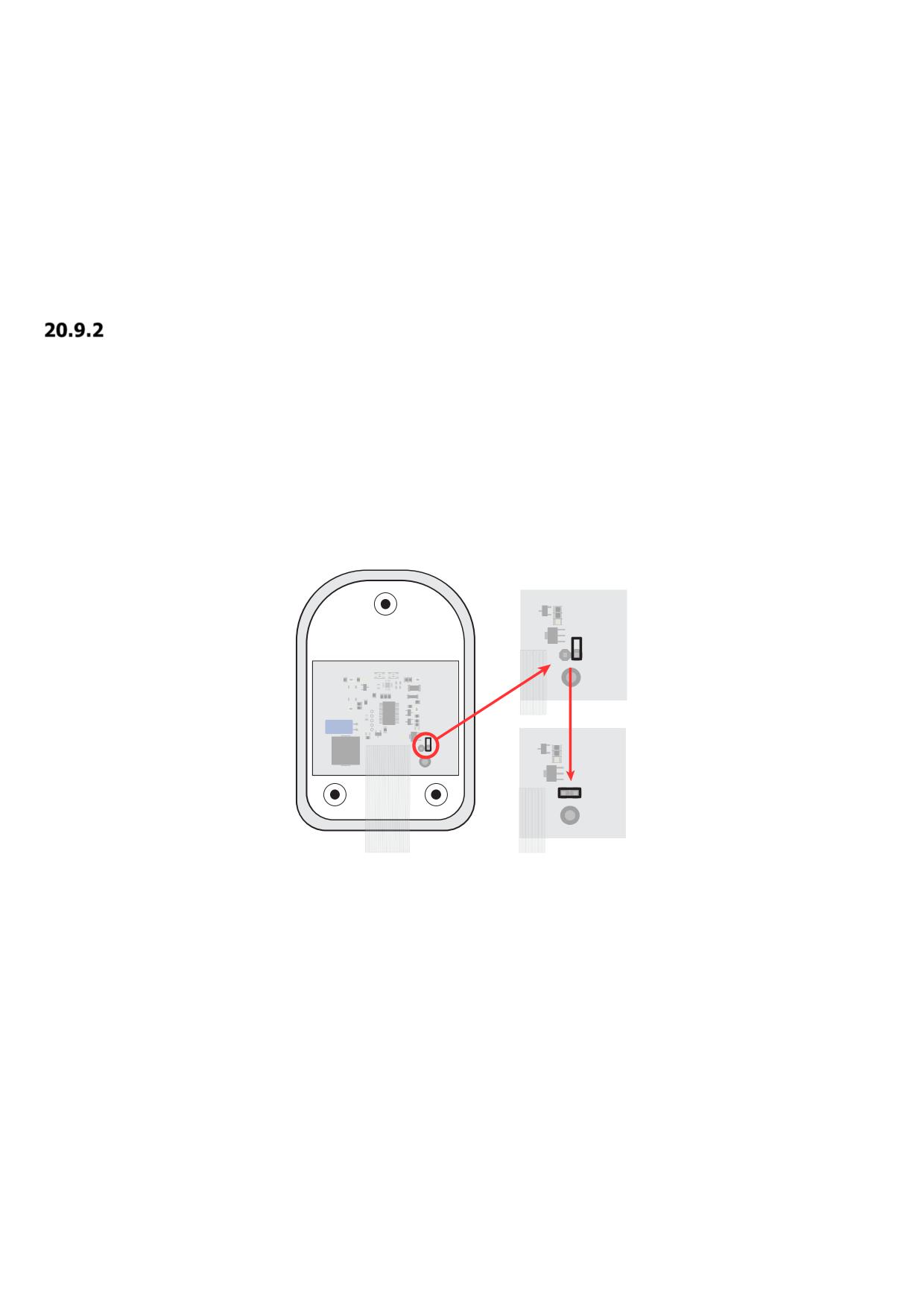

Перемычки режимов: датчик вскрытия корпуса, тип

батарей 1.5В или 3.0/3.6В

Быстрозажимные клеммы для подключения

устройств

Четыре резиновые втулки для пропускания

проводов подключаемых устройств

Резиновые втулки могут быть заменены гермовводами с диаметром резьбы 10 мм

Кабельная сборка может быть заменена на более длинную 43 см для выноса антенны

Питание контроллера с резервированием от батареек

и внешних устройств без резервирования

Напряжение 11-28 Вольт, все три клеммы запараллелены на плате

Питание внешних устройств с резервированием от батареек

Напряжение 10 Вольт при питании от БП, 5-14В при питании от батареек, все три клеммы запараллелены на плат

Питание интерфейса RS-485

Напряжение 10 Вольт при питании от БП, 5-14В при питании от батареек

в момент опроса счетчиков с интерфейсом RS-485

Интерфейс RS-485

Подключение счетчиков с интерфейсом RS-485

Аналоговые каналы контроллера с 1 го по 8 ой

Подключение импульсных счетчиков, датчиков, кранов, реле

внеш

резерв

RS-485

пит

инт

A B

Все минусовые клеммы (обозначены знаком -) представляют собой общую землю, т.е. на плате

контроллера соединены между собой и равнозначны для использования.

- 15 -

10 Световая индикация

Индикация

Описание

Зеленый светодиод мигает 5 раз

Загрузка встроенного ПО сразу после подачи питания.

Все светодиоды включаются на

Самотестирование сразу после подачи питания.

1 секунду

Красный и зеленый светодиоды

Обнаружен интерфейс RS-485 сразу после подачи питания.

одновременно мигают 3 раза

Зеленый светодиод

Контроллер работает в дежурном режиме накопления данных и контроля

кратковременно мигает 1 раз в

датчиков. После извлечения батареек устройство может еще некоторое

30 секунд

время находится в дежурном режиме, т.к. накопленной на конденсаторах

энергии достаточно для работы в дежурном режиме.

Синий и зеленый светодиоды

Сохранение данных в энергонезависимой памяти

загораются на 1-2 секунды

Синий светодиод горит постоянно

Попытка подключения к точке доступа

Зеленый светодиод мигает 1 раз в

0,5 секунды

Синий светодиод горит постоянно

После успешного подключения к точке доступа идет передача данных

Зеленый светодиод мигает 2 раза в

0.5 секунды

Красный светодиод мигает один

Ошибка подключения к точке доступа, например, неверное имя сети или

раз на 1 секунду

пароль

Красный светодиод мигает два

Ошибка подключения к серверу, но при этом к точке доступа

раза по 1 секунде

подключение выполнено успешно, проверьте оплату интернета,

работоспособность интернет-провайдера, настройки роутера и firewall

Красный светодиод мигает три

Ошибка обмена с сервером, сервер отклонил подключение контроллера

раза по 1 секунде

по одной из причин:

- подключен платный тариф и баланс нулевой

- подключен бесплатный тариф, но выставлены платные параметры в

контроллере

- доступ контроллеру заблокирован службой технической поддержки из-

за слишком частых нефункциональных подключений контролера,

например, из-за поломки счетчика или датчика, требуется устранить

неисправность и обратиться в службу технической поддержки

- рассинхронизация ключа безопасности между контроллером и сервером,

требуется обращение в службу технической поддержки

Синий светодиод горит постоянно,

Контроллер перешел в режим «Точка доступа» при нажатии и удержании

зеленый светодиод равномерно

кнопки “Настройка” до включения мигающего зеленого светодиода и

мигает 1 раз в секунду

горящего постоянно синего светодиода. Контроллер находится в этом

режиме 5 минут. Подробнее в разделе 17.1.

Синий светодиод горит постоянно

Контроллер перешел в режим «SmartConfig» при нажатии и удержании

зеленый светодиод горит

кнопки “Настройка” до включения мигающего светодиода. Контроллер

постоянно

находится в этом режиме 1 минуту. Подробнее в разделе 17.2.

Синий светодиод горит постоянно.

Контроллер перешел в режим WPS при одновременном нажатии и

Красный светодиод равномерно

удержании кнопок «Передача» и «Настройка». Процесс подключения

мигает 1 раз в секунду

длится не более 20 секунд. Подробнее в разделе 17.3.

Зеленый светодиод мигает 2 раза.

Подключение к точке доступа с использованием технологии WPS

выполнено успешно, имя сети и пароль успешно сохранены.

Синий светодиод гаснет. Зеленый

Процесс обновления ПО. Подробнее в разделе 24.

быстро мерцает.

Красный светодиод быстро мигает

Контроллер обнаружил внешнее событие (сработка датчика), записал его

3 раза

в энергонезависимую память и запланировал выход на связь через 30

секунд

Все светодиоды быстро мигают 3

При нажатии кнопки “Настройка” или “Передача” свидетельствует о

раза

полностью разряженной батарее

- 16 -

11 Электропитание

Определение уровня заряда последовательно включенных батареек ориентировано на

химические элементы питания с линейным разрядом. В действительности график разряда

батареек (падения напряжения) в зависимости от времени нелинейный и имеет сложную

зависимость от химии батарейки (щелочные, литий/тионилхлорид, литий/дисульфид железа),

режима работы контроллера, подключенных устройств, окружающей температуры, срока

эксплуатации. Остаточный уровень заряда 50% лишь примерно означает, что батарейки

отработали половину ресурса. При достижении уровня 10% требуется заменить батарейки в

течение 1 месяца.

Уровень заряда батарей контроллер при каждом сеансе связи передает на сервер и далее он

отображается в личном кабинете.

В зависимости от модели электропитание контроллера возможно следующими способами:

 Батарейки.

 От внешнего блока питания.

 От сети 220 Вольт.

 Комбинированное.

Каждый из этих вариантов подробно рассмотрен далее в отдельных разделах.

Подключен или не подключен внешний источник питания отображается в личном кабинете.

Переход с питания от внешнего источника на батарейное и наоборот сопровождается

отправкой события на сервер.

Правила использования батарей:

 Не заряжайте батареи;

 Не вскрывайте батареи;

 Не замыкайте батареи накоротко;

 Не путайте полюса батарей при подключении;

 Не нагревайте батареи свыше 60°С;

 Защищайте батареи от прямых солнечных лучей и повышенной влажности;

Использованные батареи относятся к специальному виду отходов, сдавайте их в специальные

пункты приёма, подробная информация по ссылке:

https://rcycle.net/pererabotka/tehnika/komponenty/kak-utilizirovat-batareiki

Внимание! При открытии корпуса устройство сохраняет все данные во флэш-память,

сопровождая этот процесс световой индикацией! Не отключайте внешний источник питания и

не вынимайте батареи до окончания светодиодной индикации, так как это может привести к

потере собранных данных и настроек!

Внимание! Не используйте батареи химией и с напряжением отличным от рекомендованного

ниже! Не используйте аккумуляторы с любым напряжением!

Внимание! При использовании только внешнего источника питания без батареек, требуется

обеспечить бесперебойное питание контроллера. В противном случае при

несанкционированном выключении питания возможны расхождения в показаниях из-за

пропуска импульсов и порча внутренней энергонезависимой памяти в момент операций записи.

- 17 -

Контроллер R1 v.3.5, R1 v.3.6

Необходимо использовать щелочные (alkaline) батареи размером АА и номинальным

напряжением 1.5 Вольта, рекомендуемые марки: DURACELL, VARTA, ENERGIZER.

Подключение блока питания не предусмотрено.

Контроллер R2 v.4.5

Необходимо использовать щелочные (alkaline) батареи размером АА и номинальным

напряжением 1.5 Вольта, рекомендуемые марки: DURACELL, VARTA, ENERGIZER.

В качестве внешнего источника питания может использоваться любой подходящий по

напряжению и мощности резервированный или нерезервированный блок питания с

постоянным напряжением 11-28 Вольт. Мощность источника подбирается исходя из пикового

потребления контроллера 2 Вт и дополнительной нагрузки, которая подключена к клеммам

«внеш пит».

Контроллер имеет в своем составе механизм автоматического переключения с внешнего

питания на батарейное в случае пропадания внешнего питания. Батарейки выполняют роль

резервного источника питания, который будет подключаться при полном отсутствии внешнего

питания или при снижении напряжения на внешнем источнике ниже 11 Вольт.

Контроллер R4 v.4.2 DIN

В контроллере R4 необходимо использовать батарею литий-тионилхлорид ER26500M размером

C с разъемом EHR2 и номинальным напряжением 3.6 Вольта.

Контроллер имеет в своем составе встроенный блок питания 220В -> 12В 0.25. При

подключении контроллера к электросети он будет питаться от внешнего источника. В этом

случае на клеммах «ВЫХОД» также будет 12 Вольт для питания внешних устройств: датчики

давления, счетчики RS-485 с внешним питанием интерфейса, реле.

Также в качестве источника может использоваться любой подходящий по напряжению и

мощности резервированный или нерезервированный блок питания с постоянным напряжением

11-28 Вольт, например: 12 Вольт, 24 вольта, аккумулятор на 12 или 24 Вольт. В этом случае на

клеммах «ВЫХОД» также будет аналогичное напряжение для питания внешних устройств:

датчики давления, счетчики RS-485 с внешним питанием интерфейса. Мощность источника

подбирается исходя из пикового потребления контроллера 2 Вт и дополнительной нагрузки,

которая подключена к клеммам «ВЫХОД».

Контроллер имеет в своем составе механизм автоматического переключения между всеми

тремя источниками. Батарейка будет выполнять роль резервного источника питания, который

будет подключаться при полном отсутствии внешнего питания или при снижении напряжения

на внешнем источнике ниже 11 Вольт.

Контроллер R5 v.6.3

При подключении к контроллеру нагрузки к клеммам «резерв пит» (счетчиков, датчиков,

модуля GIDROLOCK RADIO, кранов GIDROLOCK WINNER и т.д.) необходимо использовать

строго батареи литий-диоксид железа ENERGIZER ULTIMATE LITHIUM размером АА и

номинальным напряжением 1.5 Вольта. Если питание с клемм «резерв пит» не используется,

то можно использовать щелочные (alkaline) батареи, рекомендуемые марки размером АА и

номинальным напряжением 1.5 Вольта: DURACELL, VARTA, ENERGIZER.

- 18 -

Подключение внешнего источника питания 11-28В к контроллеру производится к клеммам

«внеш пит» или к штекерному разъему 5.5х2.1 мм (центральный проводник +). Все клеммы

«внеш пит» и штекерный разъем соединены на плате и равнозначны для использования как

для питания контроллера, так и для питания внешних устройств.

Контроллер имеет в своем составе механизм автоматического переключения с внешнего

питания на батарейное в случае пропадания внешнего питания. Батарейки выполняют роль

резервного источника питания, который будет подключаться при полном отсутствии внешнего

питания или при снижении напряжения на внешнем источнике ниже 11 Вольт. На клемме

«резерв пит» и «RS-485 пит» при подключенном блоке питания будет напряжение 7.5 Вольт,

при питании от батареек напряжение с 4х последовательных батареек.

Контроллер R5 v.6.4

При подключении к контроллеру нагрузки к клеммам «резерв пит» (счетчиков, датчиков,

модуля GIDROLOCK RADIO, кранов GIDROLOCK WINNER и т.д.) необходимо использовать

строго литиевые батареи напряжением 1.5, 3.0 или 3.6 Вольта. Подходящее напряжение

подбирается исходя из предполагаемой нагрузки. Если питание с клемм «резерв пит» не

используется, то можно использовать щелочные (alkaline) батареи, рекомендуемые марки

размером АА и номинальным напряжением 1.5 Вольта: DURACELL, VARTA, ENERGIZER.

В зависимости от типа батареек необходимо установить перемычку XP6 в положение 6V для

батареек 1.5 Вольта, в положение 12V для батареек 3.0/3.6V. Перемычка влияет на

корректность определения остаточного процентного уровня заряда батареек.

Подключение внешнего источника питания 11-28В к контроллеру производится к клеммам

«внеш пит». Все клеммы «внеш пит» соединены на плате и равнозначны для использования

как для питания контроллера, так и для питания внешних устройств.

Контроллер имеет в своем составе механизм автоматического переключения с внешнего

питания на батарейное в случае пропадания внешнего питания. Батарейки выполняют роль

резервного источника питания, который будет подключаться при полном отсутствии внешнего

питания или при снижении напряжения на внешнем источнике ниже 11 Вольт. На клемме

«резерв пит» и «RS-485 пит» при подключенном блоке питания будет напряжение 10 Вольт,

при питании от батареек напряжение с 4х последовательных батареек.

12 Последовательность установки контроллера

Рекомендуемая последовательность действий:

1. Проверка работоспособности счетчиков

2. Подключение импульсных счетчиков, датчиков, кранов, реле

3. Подключение счетчиков электричества, воды, тепла с интерфейсом RS-485

4. Установка батареек и/или подключение БП

5. Настройка подключения к Wi-Fi сети

6. Вход в режим настройки контроллера

7. Настройка основных параметров работы

8. Настройка импульсных счетчиков, датчиков, кранов, реле

9. Настройка счетчиков электричества, воды, тепла с интерфейсом RS-485

10. Выход из режима настройки контроллера

- 19 -

11. Регистрация личного кабинета

12. Настройка личного кабинета

13. Обновление прошивки контроллера

14. Проверка работы системы

15. Крепление контроллера

Последовательность разделов документации построена в соответствии данной рекомендуемой

последовательностью запуска контроллера.

Последовательность действий может быть иной, например, можно в самом начале

зарегистрировать личный кабинет и настроить Wi-Fi в контроллере, не подключая к нему

оборудование, но далее это потребует часть настроек выполнить в ручном режиме.

13 Проверка работоспособности импульсных

счетчиков

Включая и выключая подачу ресурсов, убедитесь в работоспособности счетчиков (крутятся

ролики с цифрами) и установите какой счетчик относится к холодной воде, а какой к горячей.

Рекомендуется пометить маркером конец провода от счетчика, например, горячей воды, чтобы

затем не перепутать при подключении к контроллеру.

Дополнительно рекомендуется, если есть такая техническая возможность, проверить

работоспособность импульсных выходов счетчика мультиметром, для этого:

Установите мультиметр в режим измерения сопротивления;

Подключите мультиметр к проводам счетчика;

Откройте подачу ресурса;

У исправного счетчика значения, отображаемые на мультиметре, должны меняться каждые 10

литров или с иной дискретностью (1, 2, 100, 1000 литров на импульс) отраженной в паспорте

на устройство. Конкретные значения сопротивления выхода зависят от типа счетчика,

подробнее смотрите паспорт на счетчик.

14 Подключение импульсных счетчиков,

датчиков, кранов, твердотельных реле к

контроллеру

Графические схемы подключения устройств приведены в отдельном документе «Схемы

подключения к контроллерам SAURES» п.8.

При установке нескольких контроллеров, распределите какие счетчики и датчики будут

относится к каждому контроллеру. Важно зафиксировать соответствие серийного номера

контроллера (указан на корпусе) и подключенных к нему устройств.

Все аналоговые входы абсолютно идентичны, не имеет значения какое устройство к какому

входу подключать, главное затем их правильно указать в настройках контроллера (п. 20).

Зачистите провода всех подключаемых устройств на 8-10 мм;

Откройте корпус контроллера;

Для контроллеров R1, R2, R5. Проденьте провода счетчиков и датчиков в гермовводы.

Гермовводы имеют изменяемый диаметр и позволяют помещать в них несколько

проводников одновременно. Если гермовводов недостаточно для всех проводов,

- 20 -

допускается зачистка внешней изоляции проводов. Поочередно нажимайте пальцами,

отверткой или зубочисткой на оранжевые лепестки клеммной колодки и попарно

вставляйте провода в отверстия до упора.

Для контроллера R4. Подключите к винтовым клеммам контроллера кабельный вывод

счетчиков и датчиков.

Запишите или запомните к какому номеру каналу какое устройство вы подключили.

Внимание! Убедитесь в надежности контакта проводов в зажимах, провода не должны

выскакивать при попытке вытянуть их из клеммной колодки.

Внимание! Для счетчика газа с электронным индикатором, шарового электропривода,

твердотельного реле, редких видов счетчиков воды нужно соблюдать полярность. Для

остальных датчиков и счетчиков полярность не имеет значения. Общая рекомендация,

следующая: если проводники имеют одинаковый цвет, то полярность не важна, если один из

проводников имеет красный цвет, то следует его подключить к клемме +. Основные типы

устройств и способы их подключения описаны в разделе 20.

Внимание! Контроллер не имеет в своем составе силовых реле, в связи с этим могут

использоваться только шаровые электроприводы с отдельным входом управления типа

открытый коллектор. Потребление по входу управления не должно превышать 25 мА. Краны,

требующие силовой коммутации, использоваться не могут!

15 Подключение счетчиков электричества, воды,

тепла с интерфейсом RS-485 к контроллерам

R4, R5

Графические схемы подключения устройств приведены в отдельном документе «Схемы

подключения к контроллерам SAURES» п.8.

В настройках контроллера на вкладке «RS-485/CAN» имеются дополнительные каналы

(подробнее в разделе 21).

Для работы со счетчиками по шине RS-485 в контроллере имеется встроенный интерфейс RS-

485. Счетчики бывают с внутренним питанием интерфейса, т.е. он питается от подключенных к

нему 220 Вольт (применимо к электросчетчикам), и с внешним питанием интерфейса, т.е.

счетчику требуется дополнительное низковольтное питание для обмена с контроллером, в

зависимости от модели 5-30 Вольт.

В контроллере R5 имеется клемма «RS-485 пит.» на которую подается питание только в

момент опроса устройств RS-485, в остальное время данные клеммы обесточены, что

позволяет существенно экономить заряд батарей. Источник питания интерфейса

резервированный, т.е. в отсутствии внешнего питания от БП, будет использоваться энергия

батарей.

В контроллере R5 v.6.3 для модификаций счетчиков, требующих внешнего питания интерфейса

встроенный источник питания при подключенном блоке питания выдает напряжение 7.5 Вольт

или напряжение 4х последовательных батарее при питании от батареек.

В контроллере R5 v.6.4 для модификаций счетчиков, требующих внешнего питания интерфейса

встроенный источник питания при подключенном блоке питания выдает напряжение 10 Вольт

или напряжение 4х последовательных батарее при питании от батареек.

- 21 -

В контроллере R4 для модификаций счетчиков, требующих внешнего питания интерфейса

необходимо использовать внешний источник питания: 220 Вольт к клеммам «AC-AC» или 11-28

к клеммам «ВХОД 11-28». В первом случае на клемме «ВЫХОД» будет присутствовать

напряжение 12 Вольт (от встроенного блока питания 0.25А в контроллер), во втором случае

будет присутствовать напряжение внешнего источника питания.

Внимание! Клеммы внешнего питания для счетчиков не предназначены для питания

контроллера, это именно выход питания из контроллера для питания счетчиков, не

подключайте к данным клеммам источники питания, это неизбежно выведет контроллер из

строя!

Внимание! Если электросчетчик счетчик 3х фазный, то питание интерфейса осуществляется

от одной из фаз. Учитывайте это, если подключаются не все фазы!

Для подключения счетчиков к контроллеру необходимо использовать кабель типа «витая

пара». Должна использоваться строго одна пара, использовать проводники из разных пар,

скручивать проводники из разных пар недопустимо! Теоретическая длина линии правильно

смонтированной связи может достигать 1000 метров.

Более чем один счетчик подключаются к контроллеру по принципу шины - от 1го ко 2му, от

2го к 3му и так далее. На последнем на шине счетчике должен быть установлен

терминирующий резистор сопротивлением 120 Ом. Установите его непосредственно в клеммы

интерфейса счетчика вместе с проводами, идущими к контроллеру или предыдущему счетчику

на шине. Со стороны контроллера уже установлен такой же резистор непосредственно на

самой плате, т.е. со стороны контроллера устанавливать резистор не требуется.

Внимание! Резисторы требуются для согласования линии связи, без них под влиянием помех

связь может быть неустойчивой, особенно на больших расстояниях.

Внимание! Счетчики должны подключаться по принципу шины, ответвления более 1 метра и

кольцевания не допустимы. Согласующий резистор должен быть в схеме строго один и строго

на последнем (самом дальнем от контроллера) счетчике.

Принцип подключения одного и нескольких счетчиков показан на схемах ниже:

16 Установка элементов питания или

подключение БП

Установите соответствующие требованиям элементы питания или подключите БП строго

соблюдая полярность! Вопросы электропитания подробно рассмотрены в разделе 11.

После подключения питания замигает зеленый индикатор, затем одновременно мигнут

зеленый, красный и синий индикаторы. Через несколько секунд основная индикация

прекратится, а зеленый светодиод будет кратковременно мигать раз в 30 секунд - это

означает, что устройство перешло в дежурный режим. Световая индикация подробно

рассмотрена в разделе 10.

17 Настройка подключения к Wi-Fi сети

Ввести параметры точки доступа имя SSID и пароль можно тремя способами: в режиме «Точка

доступа», в режиме «SmartConfig», с использованием технологии WPS. Рассмотрим эти

способы.

Подключение в режиме «Точка доступа»

Перейдите в режим настройки как указано в разделе 18. Откройте закладку «Подключения» и

укажите следующие параметры:

в поле «Основная точка доступа WiFi (SSID)» введите имя Wi-Fi сети или выберите из

списка, в поле «Пароль» введите пароль для подключения к Wi-Fi сети;

аналогично можно настроить резервную точку доступа, к которой будет осуществляться

подключение в случае отсутствия связи на основной;

Сохраните внесенные изменения нажатием кнопки «Сохранить».

Внимание! При выборе Wi-Fi сети из списка отображается уровень сигнала и сети

отсортированы в порядке убывания уровня сигнала. -50 дБм - очень хороший уровень сигнала,

-80 дБм - приемлемый уровень сигнала, -90 дБм - низкий уровень сигнала, лучше изменить

взаимное расположение контроллера и роутера.

Внимание! Регистр символов, язык символов, пробелы, знак подчеркивания для имени сети и

пароля имеют значение!

Подключение в режиме «SmartConfig»

Технология SmartConfig позволяет передать из мобильного приложения SAURES в контроллер

имя сети и пароль Wi-Fi. Для данного режима также используется Wi-Fi роутер и сеть с

частотой 2.4 ГГц. Если смартфон подключен к роутеру на частоте 5 ГГц, то использование

режима SmartConfig будет невозможно!

Для подключения данным способом, контроллер должен находиться в рабочем режиме, т.е. не

в режиме настройки!

Необходимо в мобильном приложении SAURES перейти в меню «Настройка контроллера» и

следуя инструкциям выполнить настройку Wi-Fi в контроллере. Для перевода контроллера в

режим SmartConfig, необходимо удерживать кнопку настройки до тех пор, пока не замигает

зеленый светодиод. После этого кнопку необходимо немедленно отпустить. В течение 1

минуты, пока горит зеленый и синий светодиоды контроллер находится в режиме SmartConfig.

- 23 -

После того как параметры Wi-Fi сети установлены, контроллер подключается к Wi-Fi роутеру и

переходит в режим настройки, который можно открыть из мобильного приложения.

Подключение с использованием технологии WPS

Технология WPS позволяет самым простым, быстрым и безопасным образом настроить в

контроллере подключение к Wi-Fi, т.е. передать в него имя сети и пароль.

Внимание! Для подключения данным способом, контроллер должен находиться в рабочем

режиме, т.е. не в режиме настройки описанных в разделах 17.1 и 17.2!

Для использования технологии WPS необходимо иметь физический доступ к Wi-Fi роутеру, и он

должен обладать данной технической возможностью. О наличии функции WPS в роутере и

способе ее включения обратитесь к его инструкции. Функция WPS роутера не должна

запрашивать PIN-код, так как у контроллера нет клавиатуры и ввести его невозможно.

Необходимо на роутере нажать кнопку WPS. В течение, как правило, 2х минут к данному

роутеру может подключиться устройство, которое также задействовало функцию WPS.

Для подключения к роутеру, переведенному в режим WPS, на контроллере необходимо

одновременно нажать и удерживать кнопки отправки и настройки до тех пор, пока не

загорится синий светодиод с одновременно мигающим красным. Если в течение 20 секунд

контроллер смог подключиться к роутеру - это будет подтверждено двойным миганием

зеленого светодиода.

Данным способом настраиваются только параметры подключения к вашей сети Wi-Fi, для

настройки остальных параметров обратитесь к режиму «Точка доступа» или «SmartConfig»

(разделы 17.1, 17.2, 18).

18 Вход в режим настройки контроллера

Внимание! Убедитесь, что подача ресурсов остановлена. Показания не должны меняться до

окончания настройки контроллера! В режиме настройки контроллер не подсчитывает расход

по счетчикам, не опрашивает датчики, не управляет кранами и реле.

Для настройки контроллера его необходимо перевести в режим «Точка доступа»:

Нажмите и удерживайте кнопку перевода в режим настройки, пока не загорится синий

индикатор и мигающий зеленый;

Контроллер создаст точку доступа Wi-Fi вида: SAURES_серийный номер;

Используя любое подходящее устройство с Wi-Fi (компьютер, смартфон, планшет)

подключитесь к точке доступа контроллера;

В момент подключения точки доступа при появлении сообщения об отсутствии доступа к

интернету - проигнорируйте его;

Далее должен автоматически открыться интернет-браузер с параметрами настройки

контроллера, если этого не произошло, то вручную запустите браузер и в адресной

строке введите 192.168.4.1. Данный фиксированный адрес используется только для

настройки контроллера, когда он находится в режиме точки доступа. В рабочем режиме

контроллер подключается к Wi-Fi роутеру и получает IP-адрес по протоколу DHCP

согласно политике, ваше локальной сети.

Внимание! Некоторые браузеры могут некорректно отображать страницы настройки

контроллера! Рекомендуется использовать следующие: Яндекс, Chrome, Safari, FireFox, Edge.

- 24 -

Устройство находится в режиме настройки 5 минут, если за это время не сохранить изменения,

то они будут утеряны. Данный период продлевается на 5 минут каждый раз, если сделать одно

из следующих действий: удерживать кнопку перевода в режим настройки 5 секунд, обновить

любую страницу настроек, нажать кнопку «Сохранить» внизу любой страницы настроек. При

нажатии и удержании кнопки «Передача данных» более 5 секунд изделие выходит из режима

точки доступа в дежурный режим.

На корпусе контроллера должна присутствовать наклейка с его серийным номером. Если она

по какой-то причине утрачена или не читаема, то серийный номер можно посмотреть странице

«Информация».

19 Настройка основных параметров работы

Параметры работы

Внимание! Основные функции облака предоставляются бесплатно. Но некоторые значения

параметров перечисленных ниже требуют платной подписки на облако, перед запуском

контроллера в эксплуатацию ознакомьтесь с платными и бесплатными услугами:

https://www.saures.ru/o-sisteme/oblako/. При установке платных параметров и нулевом

балансе доступ контроллеру к облаку будет заблокирован. Устанавливайте значения в

соответствии с выбранным тарифным планом!

в поле «Период обновления данных, минут» установите периодичность выхода

контроллера на связь с сервером не менее 60 минут. Заводское значение 24 часа, т.е.

24*60 = 1440 минут. Для отправки, например, раз в неделю установите 10080 минут.

Отсчет времени контроллер ведет с момента последней передачи, в том числе

вызванной вручную или срабатыванием датчика. Если происходит сработка датчиков,

аварийная ситуация или срабатывают другие параметры выхода на связь (например,

выход по пролитому объему), то контроллер выходит, не дожидаясь достижения данного

параметра. Иными словами, если контроллер ни что не заставит выйти на связь, то он

все равно выйдет через промежуток времени "Период обновления данных". Не

устанавливайте без особой необходимости маленькие значения данного параметра,

заводская настройка раз в сутки предпочтительна. При отправке данных раз в сутки

батареек хватит примерно на 4 года, при отправке раз в час примерно на 1 год.

В поле «Период журналирования данных, минут» задается интервал в минутах для

сохранения измеряемых параметров в журнал контроллера, который в последствии

будет передан на сервер. Например, если задать интервал 60 минут, то контроллер

будет сохранять состояния датчиков и показания счетчиков на каждый ровный час:

13:00, 14:00, 15:00 и т.д. Если задать интервал 360 минут, то контроллер будет

сохранять состояния датчиков и показания счетчиков на каждые ровные 6 часов: 00:00,

06:00, 12:00, 18:00. Контроллер не сохраняется данные в журнал, если состояния

датчиков или показания счетчиков не изменились, т.е. если нет расхода ресурса, то

контроллер будет экономить энергонезависимую память и соответственно

минимизировать объем передаваемых данных на сервер. Нулевое значение периода

журналирования означает что не нужно хранить журнал, в этом случае контроллер

будет передавать на сервер значения только на момент выхода на связь. При

возникновении любых событий от датчиков независимо от значения данного параметра

контроллер в любом случае сохраняет текущее состояние каналов.

в поле «Порог расхода для обновления данных на сервере, литров/ккал/Вт*ч»

- 25 -

установите внеплановую отправку данных при расходе определенного объёма ресурса

(литров для воды и газа, ккал для тепла, Вт*ч для электроэнергии), например, при

каждых 1000 литрах. Считается сумма по всем счетчикам. Установите величину не менее

1000. Как только указанный объем израсходуется, контроллер внепланово отправит

данные и начнет отсчет объема и времени заново. Значение 0 - функция отправки по

объему отключена.

флаг «Период опроса датчиков (секунд)» определяет период усреднения измеренных

значений по всем типам датчиков: контактным и аналоговым. Может использоваться для

программной фильтрации часто срабатывающих датчиков, чтобы уменьшить количество

сработок и выходов на связь. При значении 0 контроллер не будет опрашивать датчики.

Максимальное значение 900 секунд. Датчики опрашиваются каждую секунду и чем

больше этот интервал, тем более гладкая характеристика датчика получается, тем выше

защищенность от помех и сбоев. Так, например при значении 60 секунд контроллер

будет делать 60 измерений и вычислять по ним среднее, тем самым сглаживая

характеристику. Параметр следует выставлять исходя из характера работы

контролируемого датчика и требуемой скорости реакции, например: для датчика

протечки - 10 секунд, для датчика температуры - 15 минут, для датчика давления - 5

минут и так далее. Значение 1 секунда не рекомендуется, так как будет означать что

реагировать мгновенно на любое изменение состояние на контактах, включая помехи

или например, кратковременное намокание датчика при уборке или протирании. При

комбинировании в одном контроллере разных типов датчиков параметр выставляется по

минимальному значению. Не зависимо от этого параметра датчики тока опрашиваются

1024 раза в секунду! К работе со счетчиками данный параметр не имеет отношения и

влияет только на опрос датчиков!

Внимание! Опрос счетчиков с интерфейсом RS-485 энергозатратен, особенно если счетчики

требуют для опроса внешнего питания. Слишком маленькое значение параметра «Интервал

журналирования данных» будет приводить к быстрому разряду батареек. Устанавливайте

данный параметр в необходимое и достаточное значение или используйте модели

контроллеров с внешним питанием.

Внимание! Сработка датчиков (протечки, температуры, открытие крышки контроллера и т.д.)

приводит к внеплановому выходу устройства на связь, независимо от настроенного интервала

обновления данных на сервере.

Внимание! Так как все данные по счетчикам сервер хранит в разрезе 1 часа, то не

целесообразно устанавливать Интервал обновления данных на сервере и Интервал

журналирования данных менее 1 часа. Компания разработчик оставляет за собой право

ограничивать работу устройств с данными параметрами менее чем 1 час или взимать

абонентскую плату.

Внимание! Период обновления данных на сервере и период журналирования напрямую

влияют на срок жизни контроллера, не устанавливайте маленькие значения без особой

необходимости! В контроллере есть изнашивающаяся часть - флэш память, таким образом чем

чаще журналирование и чем больше обращений к серверу, тем быстрее она изнашивается. В

среднем до износа флэш памяти контроллер может сделать около 100'000 запросов. Например,

если сделать период выхода на связь 5 минут, то флэш память износится примерно за 1 год!

- 26 -

Внимание! Не устанавливайте частоту отправки данных более одной недели, так как в этом

случае вы можете слишком поздно получить информацию о том, что контроллер не может

связаться с сервером (батарейки сели, Wi-Fi не доступен, отключен интернет за неуплату,

устройство вышло из строя и т.д.).

Параметры работы с кранами/реле с прямым

подключением

Данные параметры действуют только на устройства с прямым подключением, на устройства у

которых выбран тип подключения «косвенное» данные параметры не действуют (см. 20.9).

флаг «деактивация при ручной отправке» определяет необходимость открытия кранов

или выключения реле при ручной отправке данных. Если на событие деактивации

датчиков, закрывающих краны выбрано «деактивация крана/реле», то, например, краны

будут открываться автоматически сразу после высыхания датчика, в противном случае

будет необходим способ ручного открытия кранов, например, кнопкой ручной отправки.

флаг «активация и деактивация раз в 28 дней» указывает контроллеру необходимость

профилактического проворота кранов для защиты от закисания. Процесс проворота

запускается в диапазоне 00:00-03:00 UTC+0 (3-6 часов ночи по Москве) в каждый 4ый

четверг: 10.06.2021, 08.07.2021, 05.08.2021, 02.09.2021, 30.09.2021, 28.10.2021,

25.11.2021, 23.12.2021 и так далее. Процесс длится примерно 60 секунд.

флаг «активация при подозрительном расходе» указывает контроллеру необходимость

перекрывать все краны или включать все реле при обнаружении подозрительного

расхода на любом из счетчиков (п. 20.1). Управление кранами и реле возможно

кнопками на контроллере.

флаг «деактивация при подозрительном расходе» указывает контроллеру необходимость

открывать все краны или выключать все реле при устранении подозрительного расхода

на любом из счетчиков (п. 20.1). Управление кранами и реле возможно кнопками на

контроллере.

флаг «активация при обесточивании контроллера» указывает контроллеру

необходимость перекрыть краны или включить реле при переходе контроллера с

внешнего источника питания на встроенные батареи. Открытие кранов и включение

реле после такой ситуации возможно только кнопками на контроллере.

Флаг «переключать состояние 3ей кнопкой» включает возможность для 3х кнопочных

контроллеров управлять кранами и реле третьей кнопкой (круговые стрелки). При

нажатии кнопки контроллер инвертирует (переключает в противоположное) состояния

всех кранов и реле.

Сохраните внесенные изменения нажатием кнопки «Сохранить».

20 Настройка импульсных счетчиков, датчиков,

кранов, реле

Откройте закладку «Каналы» для настройки работы подключенных к контроллеру устройств.

Для каждого канала в поле «Тип» выберите из списка тип подключенного устройства.

Обратите внимание в списке выбора указана единица измерения для каждого устройства - это

та единица, в которой вводятся и отображаются текущие показания:

- 27 -

 счетчики воды и газа - в литрах (1м³ = 1000 литров)

 счетчики электроэнергии - в Вт·ч (1 кВт·ч = 1000 Вт·ч).

 счетчики тепла, Вт·ч - в Вт·ч (1 кВт·ч = 1000 Вт·ч).

 счетчики тепла, ккал - в ккал (0.001 Гкал = 1 Мкал = 1000 ккал).

 счетчики датчика тока, Вт·ч - в Вт·ч (1 кВт·ч = 1000 Вт·ч).

Контроллер имеет простейший механизм авто детектирования типа устройства по уровню

напряжения и сопротивления. Перед каждым еще не настроенным каналом показывается блок

«АВТО», в котором перечисляются наиболее подходящие варианты устройств. Для некоторых

типов устройств из-за особенностей их функционирования авто-определение не работает.

Сохраните внесенные изменения нажатием кнопки «Сохранить».

Графические схемы подключения устройств приведены в отдельном документе «Схемы

подключения к контроллерам SAURES».

Подробное описание каждого типа устройства и его особенностей приведены в далее в

отдельных разделах ниже.

Счетчик воды с импульсным выходом

Бывают следующие типы счетчиков с импульсным выходом:

Счетчик МЕХАНИЧЕСКИЙ - механический прибор с роликовым индикатором,

снабженный импульсным выходом с герконом и магнитом. Прибор также может быть

снабжен усовершенствованным герконовым импульсным выходом с резисторами,

включенными по европейскому стандарту NAMUR (НАМУР), который дополнительно

позволяет регистрировать два аварийных состояния: короткое замыкание и обрыв линии

связи. Полярность при подключении не важна. Контроллер сам «на лету» определяет

наличие стандарта NAMUR (НАМУР) и от пользователя не требуется указания его типа

вручную. При несоответствии сопротивления импульсного выхода нормальным

значениям контроллер выдает ошибку «значение вне диапазона» - данная ошибка

означает неисправность счетчика и требуется его замена. Допустимые значения

сопротивлений приведены в таблице:

Интерпретация

ГЕРКОН

ГЕРКОН с цепью

измеренного

НАМУР

сопротивления

Низкий уровень импульса

от 0 до 1 кОм

от 1 кОм до 4 кОм

Высокий уровень импульса

от 10 кОм

от 4 кОм до 10 кОм

Ошибка «Значение вне

от 1 кОм до 10 кОм

не детектируется

диапазона»

Ошибка «Обрыв»

не детектируется

от 10 кОм

Ошибка «Короткое замыкание»

не детектируется

от 0 до 1 кОм

Счетчик ЭЛЕКТРОННЫЙ - электронный прибор с цифровым индикатором,

снабженный микропроцессорным импульсным выходом (открытый коллектор). Данный

тип также может использоваться для высокочастотных выходов типа сухой контакт

(геркон, реле и т.д.). Полярность при подключении важна! Как правило красный

соответствует (+), черный (или зеленый, в зависимости от производителя кабеля)

- 28 -

соответствует (-) - точную информацию о полярности смотрите в паспорте на

подключаемый счетчик. Контроллер поддерживает счетчики со следующими

характеристиками импульсного выхода: длительность высокого уровня импульса не

менее 20 мсек, длительность низкого уровня не менее 20 мсек, частота следования

импульсов не более 25 Гц.

Внимание! Некоторые счетчики воды могут иметь четырех проводной выход (например:

VALTEC, METER, НОРМА), который может использоваться и как ГЕРКОН и как НАМУР. Для

получения схемы НАМУР следует белый и серый провода надежно соединить между собой

(желательно спаять) и заизолировать, оставшиеся два провода подключить к выбранному

каналу контроллера. Для гарантированно правильного подключения 4х проводного счетчика

следует обратиться к его инструкции.

Внимание! Счетчики воды АЛЕКСЕЕВСКИЙ, ВОДОМЕРЪ, БЕТАР имеют диод в схеме

импульсного выхода. Это означает, что для данных счетчиков важна полярность подключения

к контроллеру. Красный провод соответствует +, т.е. подключается ко входу IN, второй

проводник соответствует -, т.е. подключается ко входу GND.

Настройка каналов для счетчиков:

В поле «Контроль подозрительного расхода (минут)» укажите максимальный

допустимый период монотонного расхода воды (принятие душа или заполнение ванны,

мытье посуды). Под монотонным расходом понимается именно постоянство скорости

расхода воды, т.е. не важно медленно течет вода или быстро - контроллер оценивает

именно постоянство скорости. Если монотонный расход будет продолжаться свыше

указанного периода и выльется более 50 литров (порог защиты от работы бытовой

техники и мытья посуды), то контроллер внепланово выйдет на связь и сообщит о

данном событии. Данная функция полезна для контроля открытого водопроводного

крана, поломки сантехники, срыва шланга, заклинивших аварийных клапанов,

незаметной скрытой течи и т.д. Если указать «0» функция будет отключена.

В поле «Контроль остановки (минут)» укажите значение в минутах в течение

которого допустимо отсутствие потребления воды. Если потребления воды не будет в

течение времени более чем указанно в данной настройке, то контроллер внепланово

выйдет на связь и сообщит о данном событии. Если указать «0» функция будет

отключена.

В поле «Коэффициент пересчета (литров/импульс)» укажите какому количеству

литров соответствует один импульс (1, 10, 100) подключенного счетчика. Данная

информация указана в документации на счетчик или на его лицевой панели. В

подавляющем большинстве бытовых счетчиков это 10 литров на импульс. В

соответствии с этой характеристикой будут меняться показания в контроллере.

Например, если данное значение равно 10 литрам на импульс, то показания в системе

будут меняться с дискретностью 10 литров, т.е. единицы литров меняться не будут.

В поле «Текущее значение (литров)» укажите текущие показания счетчика. Текущие

значения вводятся в литрах, целым числом, без пробелов и запятых, включая три

цифры, которые на счетчике отображаются после запятой. Счетчик отображает

показания в кубических метрах. 1м3 =1 000 литров, поэтому последние 3 цифры

соответствуют количеству литров (обычно красного цвета и отделены запятой). Если на

счетчике после запятой нет цифр или видны не все три, введите вместо не достающих

- 29 -

нули. Если на счетчике после запятой четыре цифры, т.е. счетчик отображает показания

с точностью до 100 миллилитров, то последняя четвертая цифра в контроллер не

вводится.
