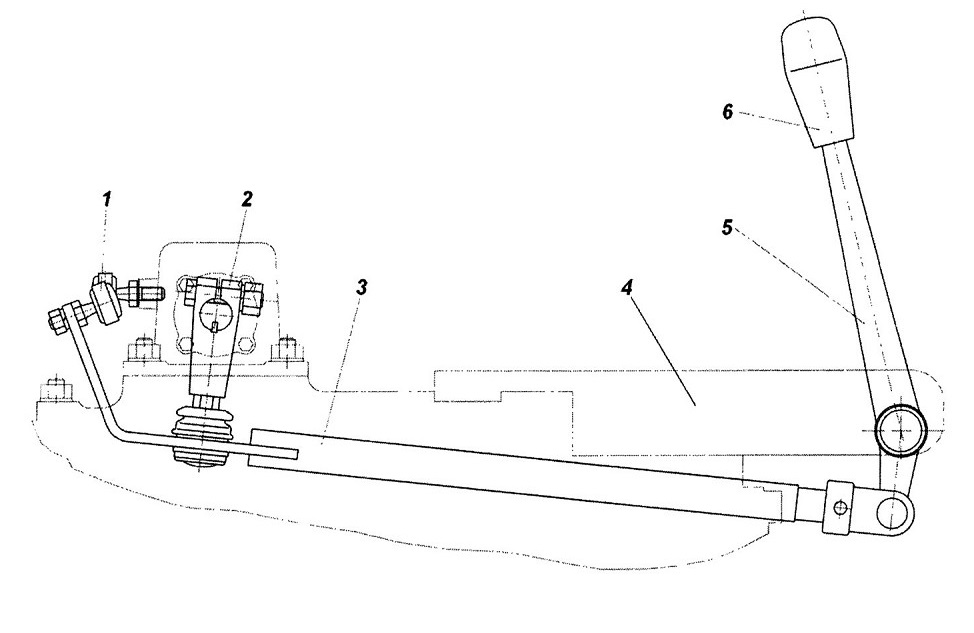

1 - реактивная тяга; 2 - рычаг-поводок; 3 - тяга; 4 - кронштейн;
5 - рычаг переключения передач; 6 - рукоятка рычага
Рисунок А. 1.30.3 - Привод управления механизмом переключения передач

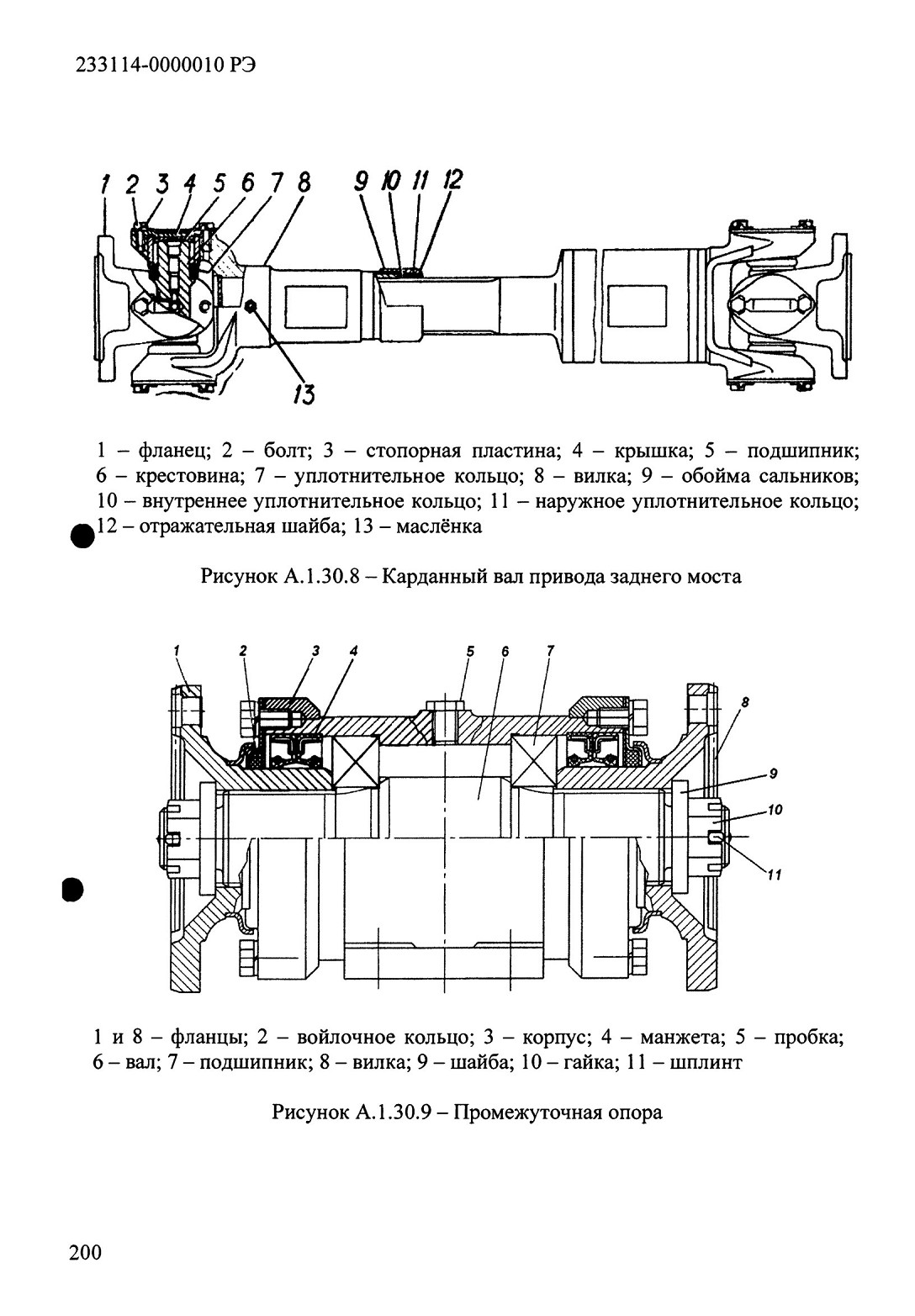

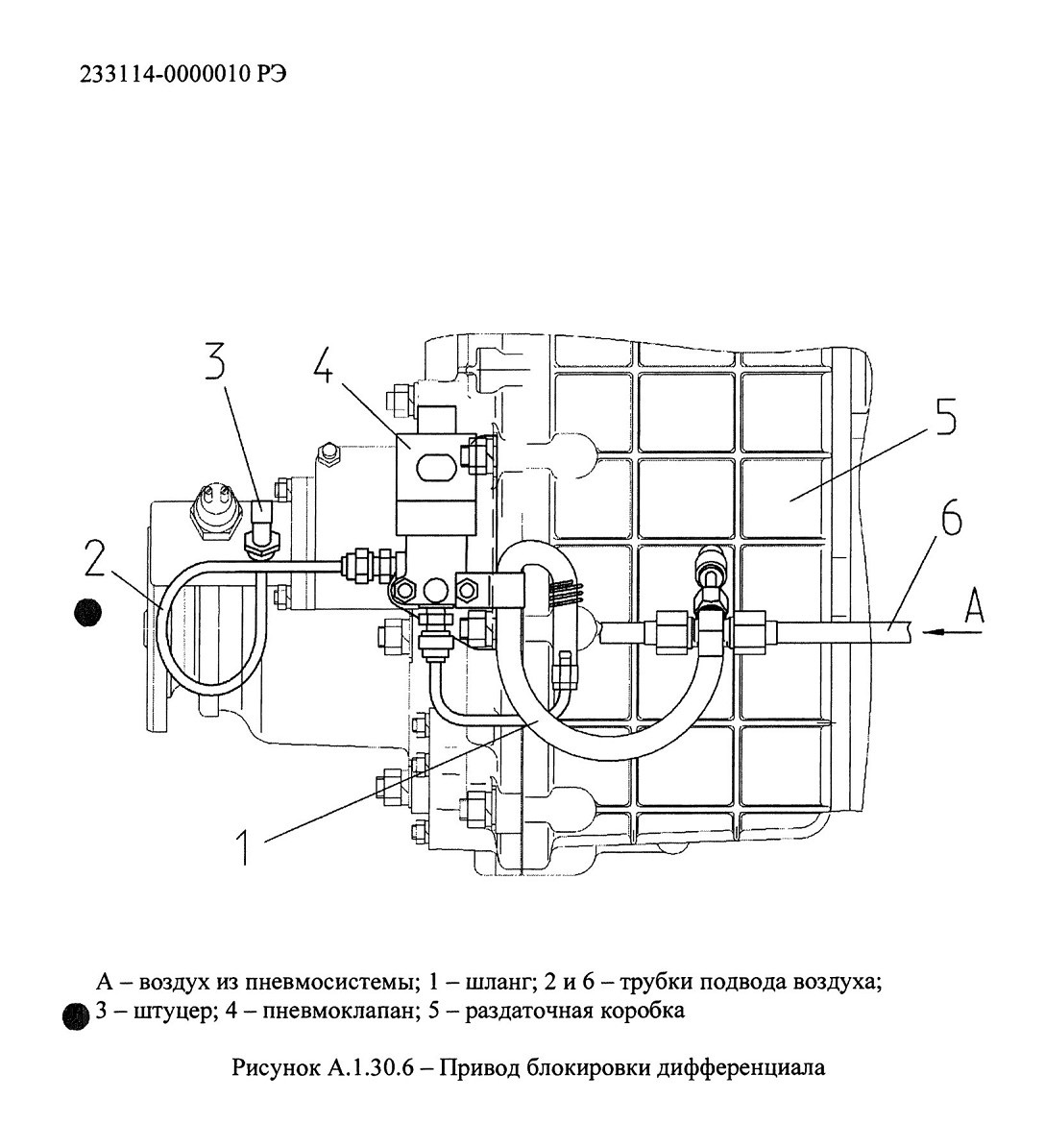

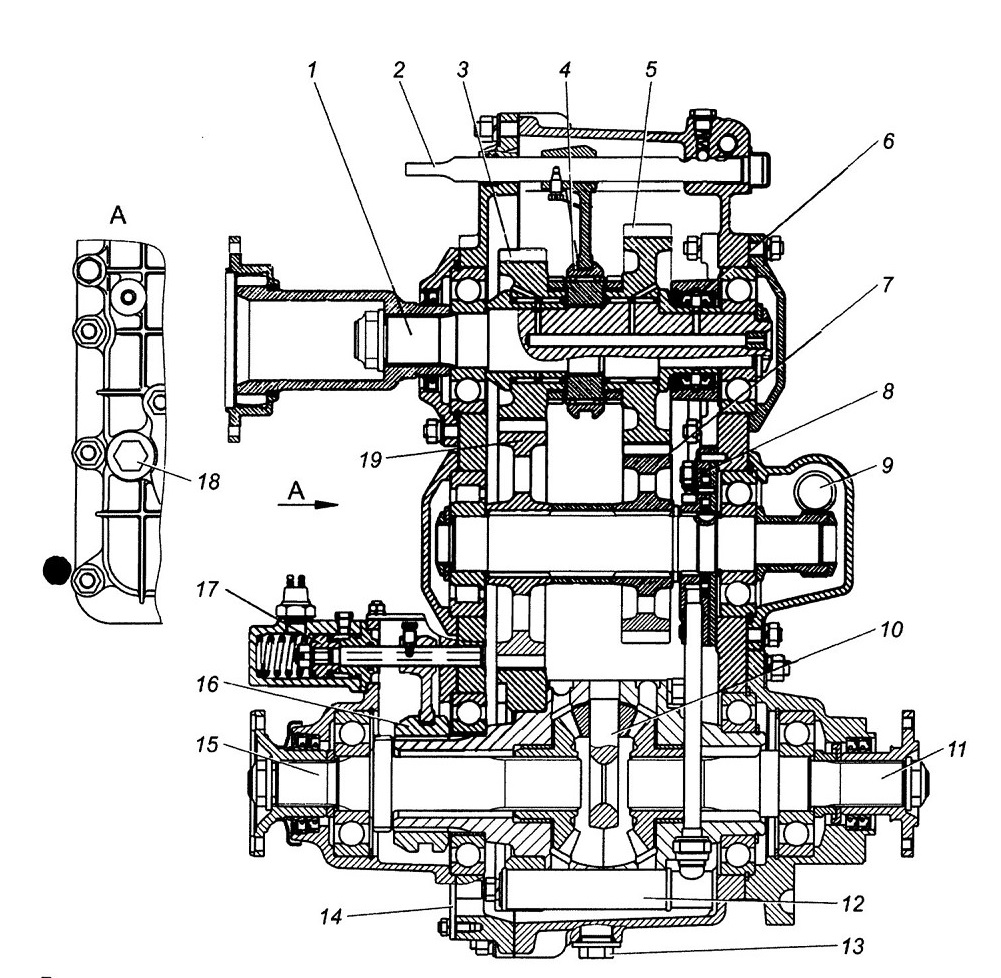

Рисунок А. 1.30.4 - Раздаточная коробка 1 - вал первичный; 2 - шток привода переключения передач; 3 и 19 - шестерни понижающей передачи; 4 - муфта переключения передач; 5 и 7 - шестерни повышающей передачи; 6 - маслоприемник; 8 - насос; 9 - шестерня привода спидометра; 10 - дифференциал; 11 - вал привода заднего моста; 12 - масляный фильтр; 13 - пробка сливного отверстия; 14 - крышка фильтра; 15 - вал привода переднего моста; 16 - муфта блокировки дифференциала; 17 - механизм включения блокировки дифференциала; 18 - заливная и контрольная пробка












































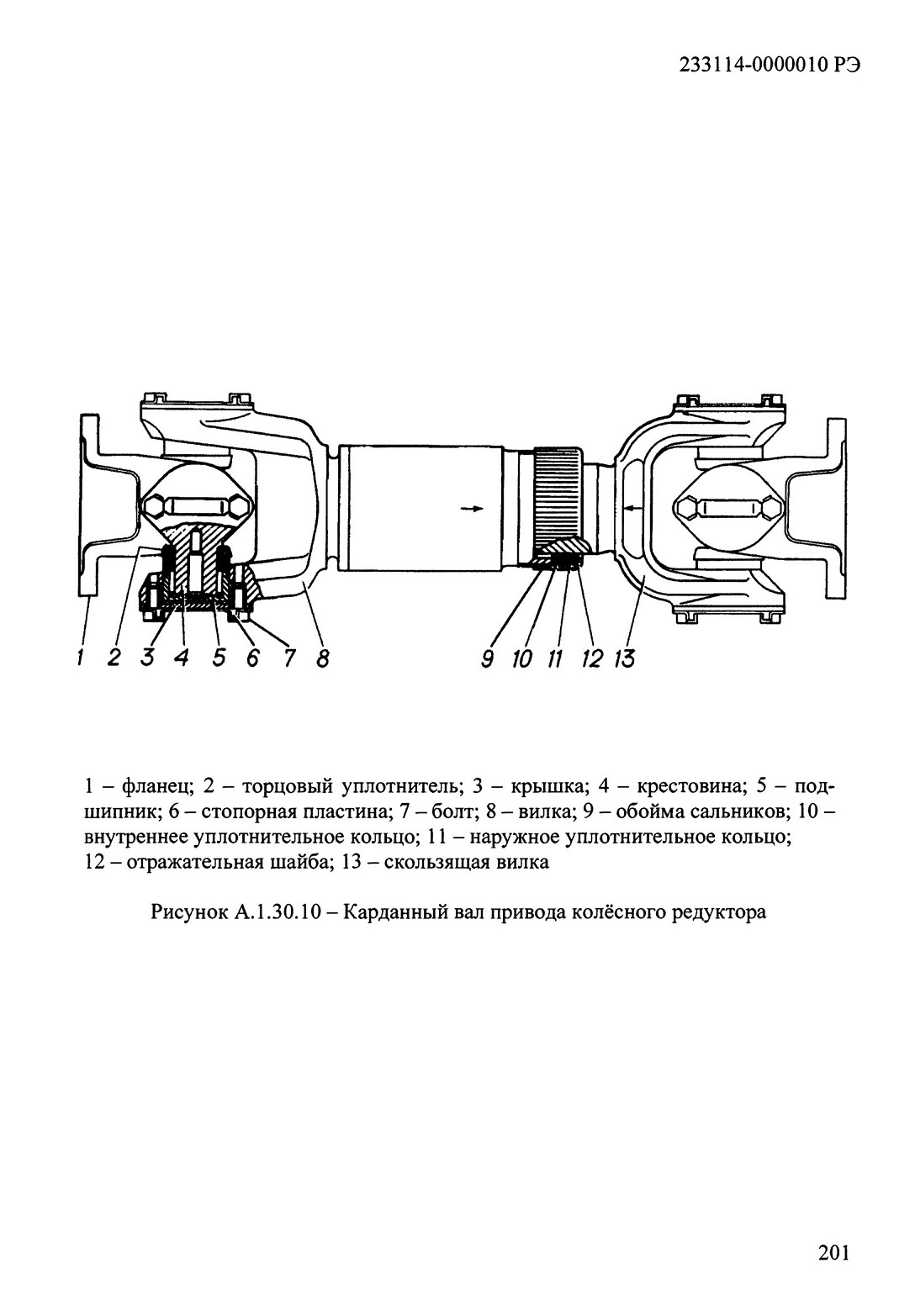

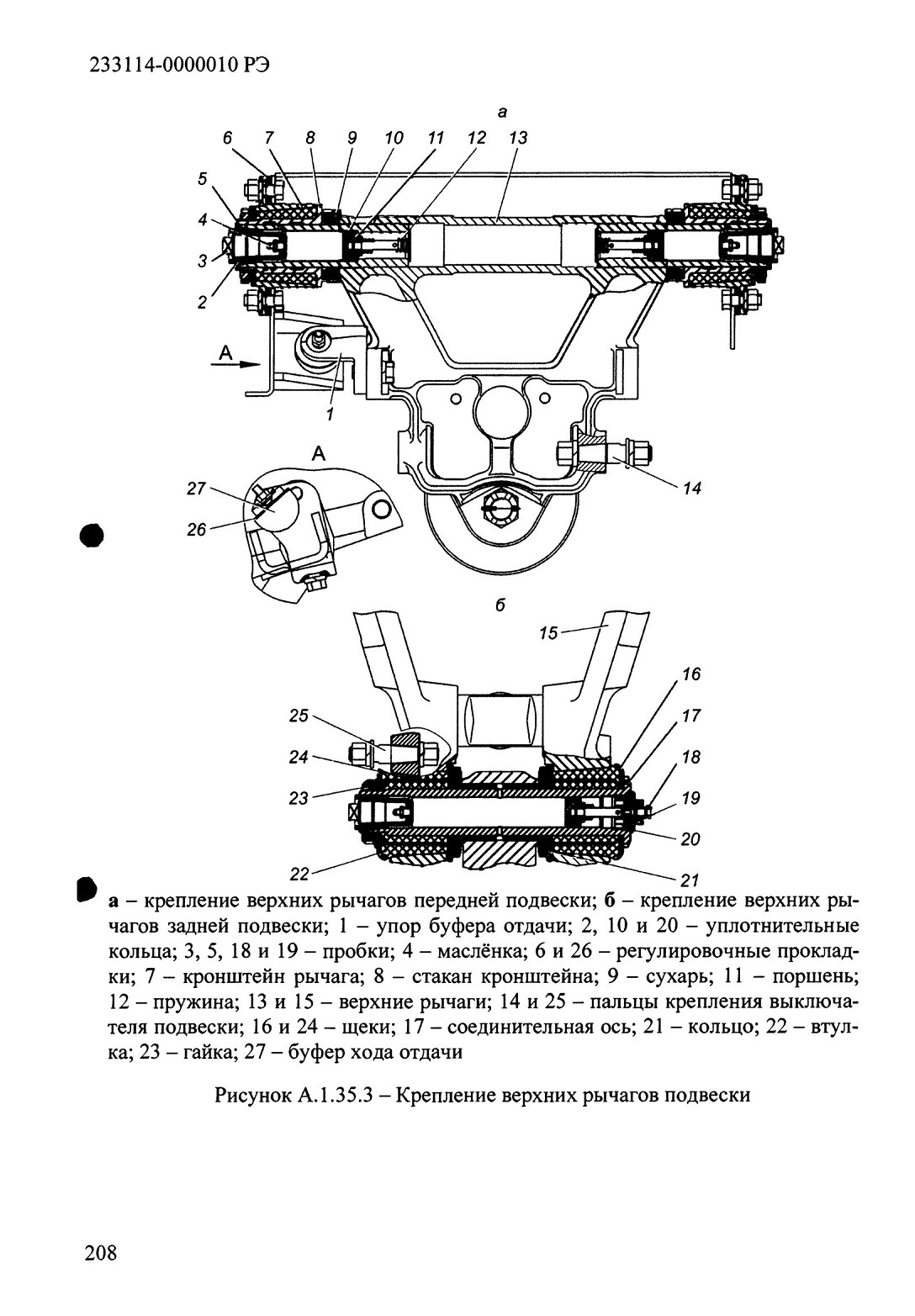

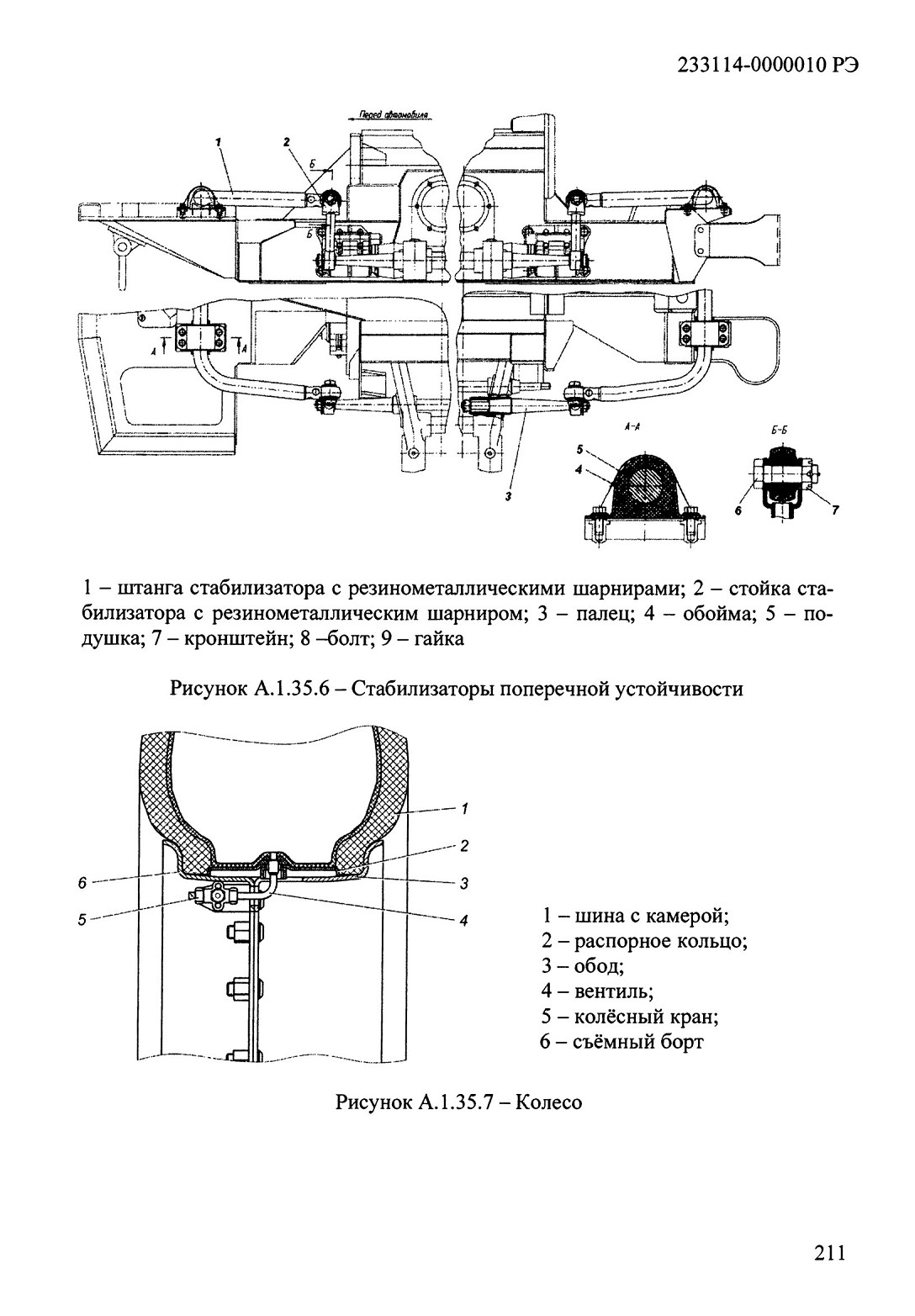

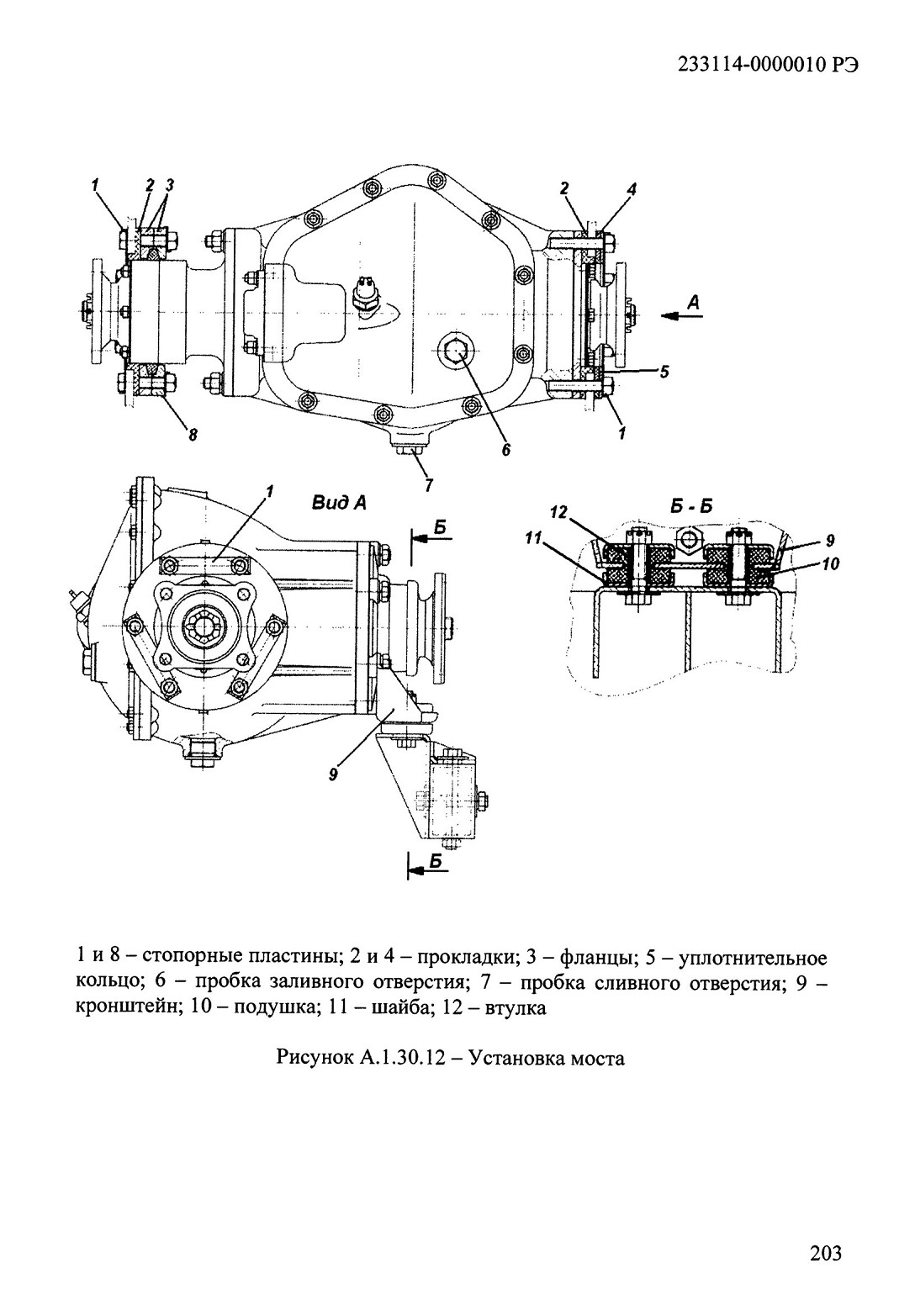

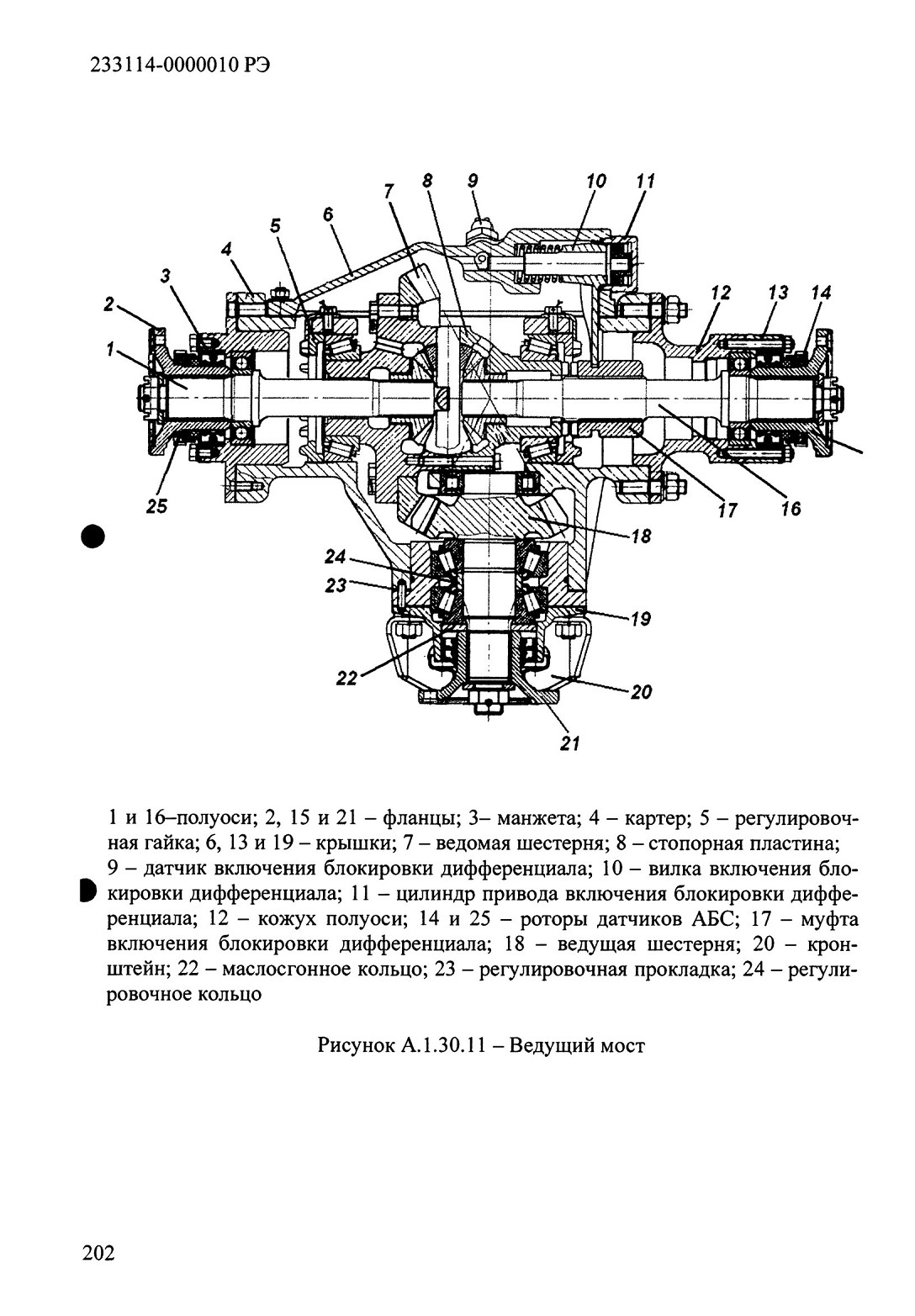

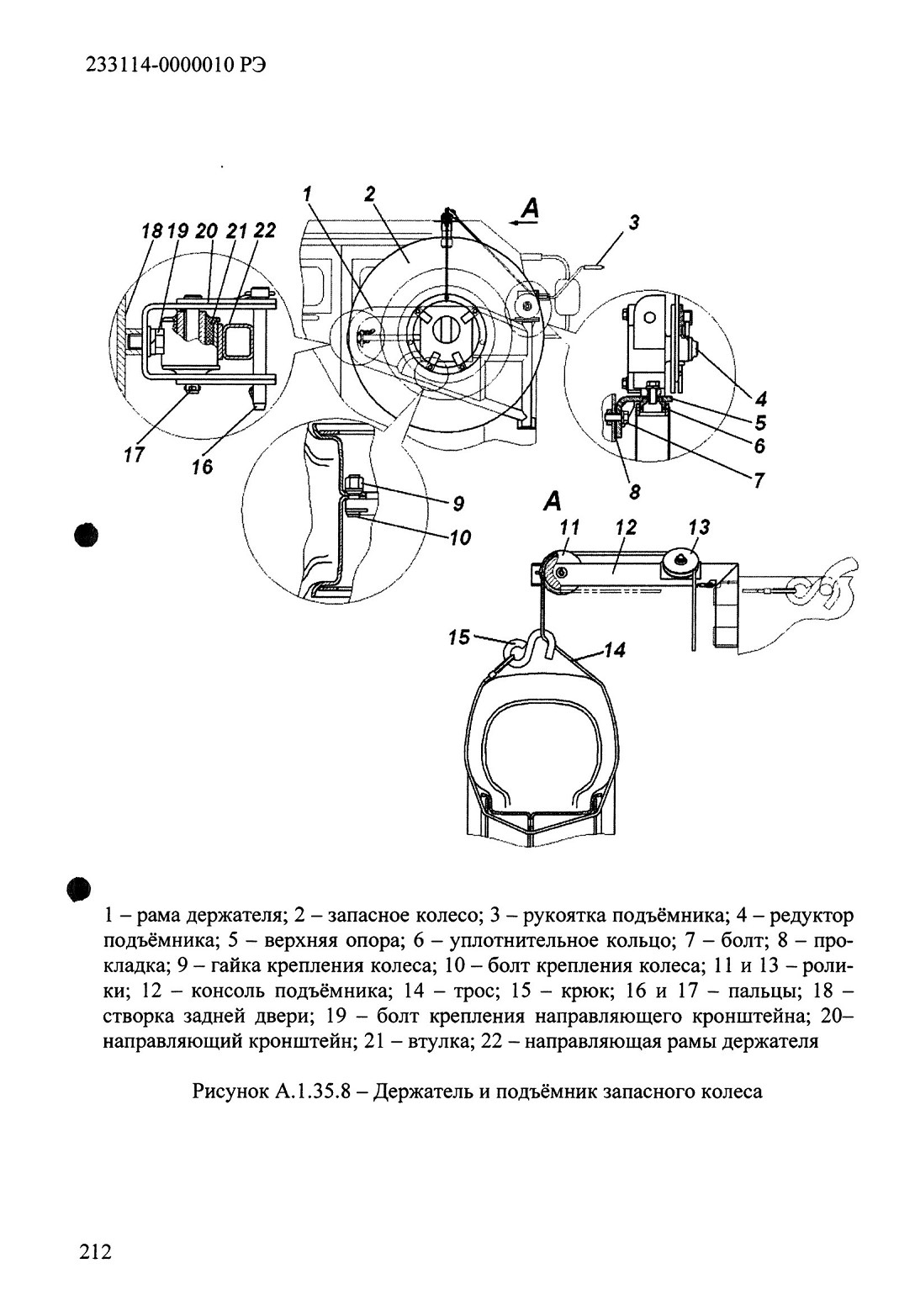

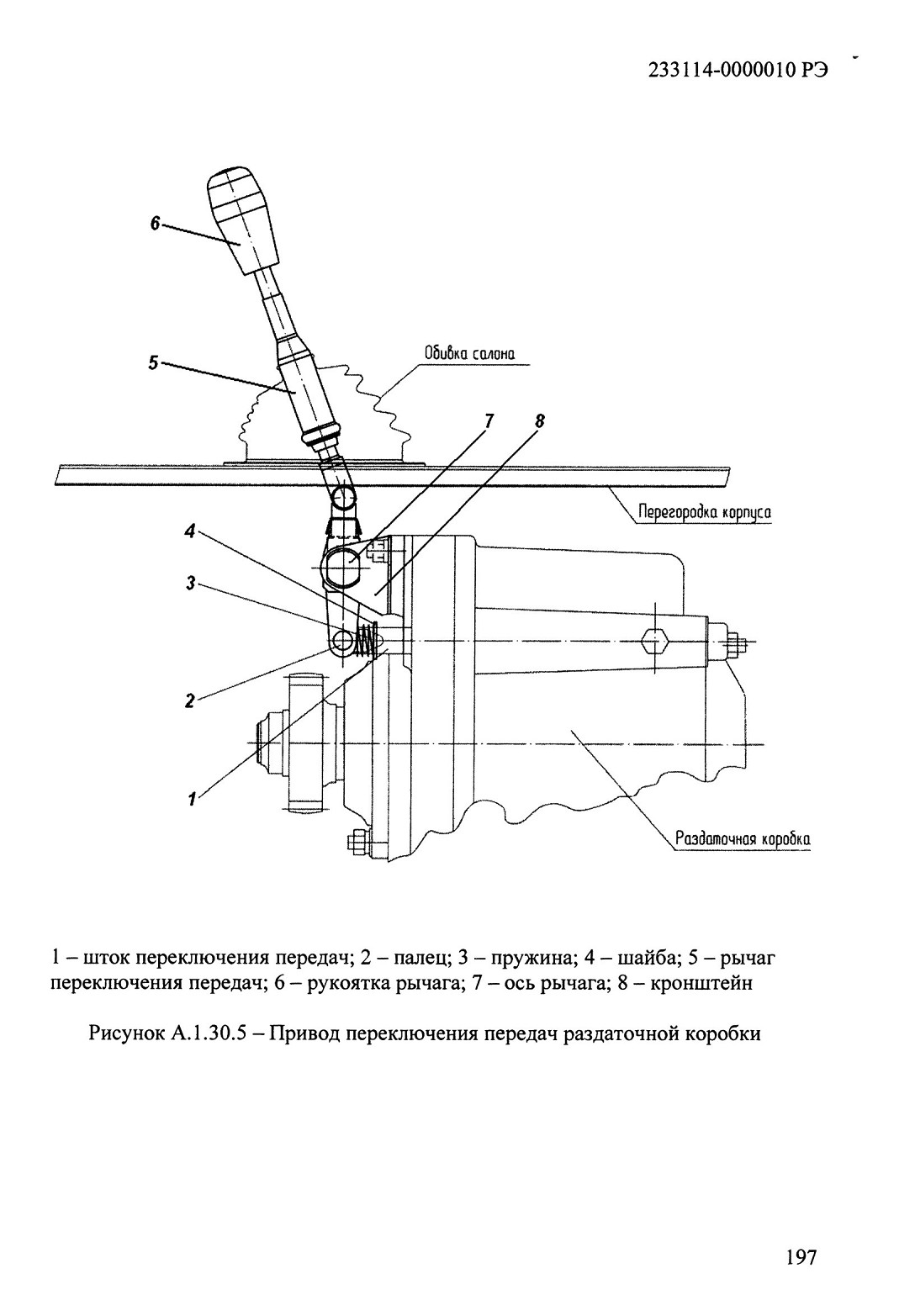

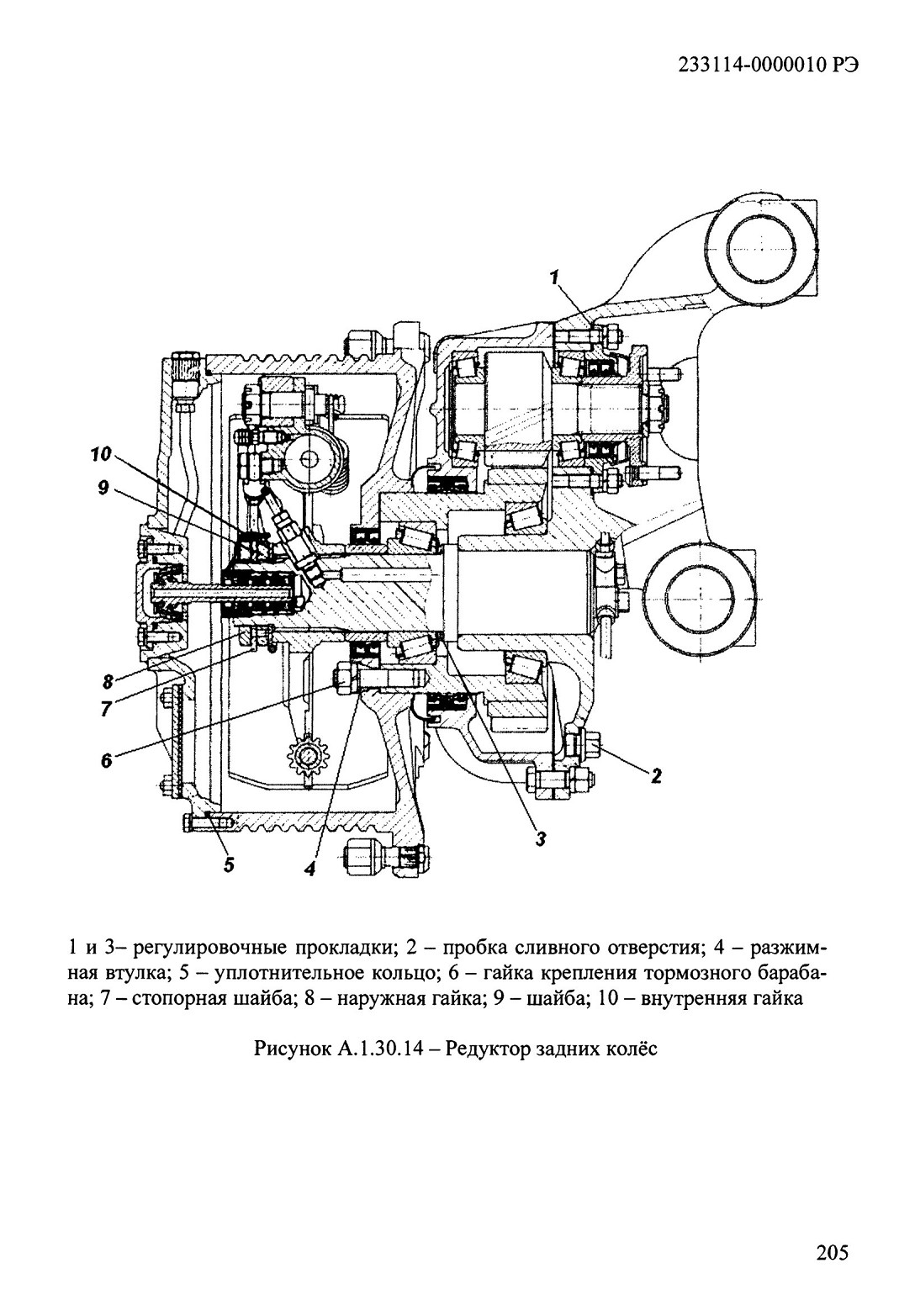

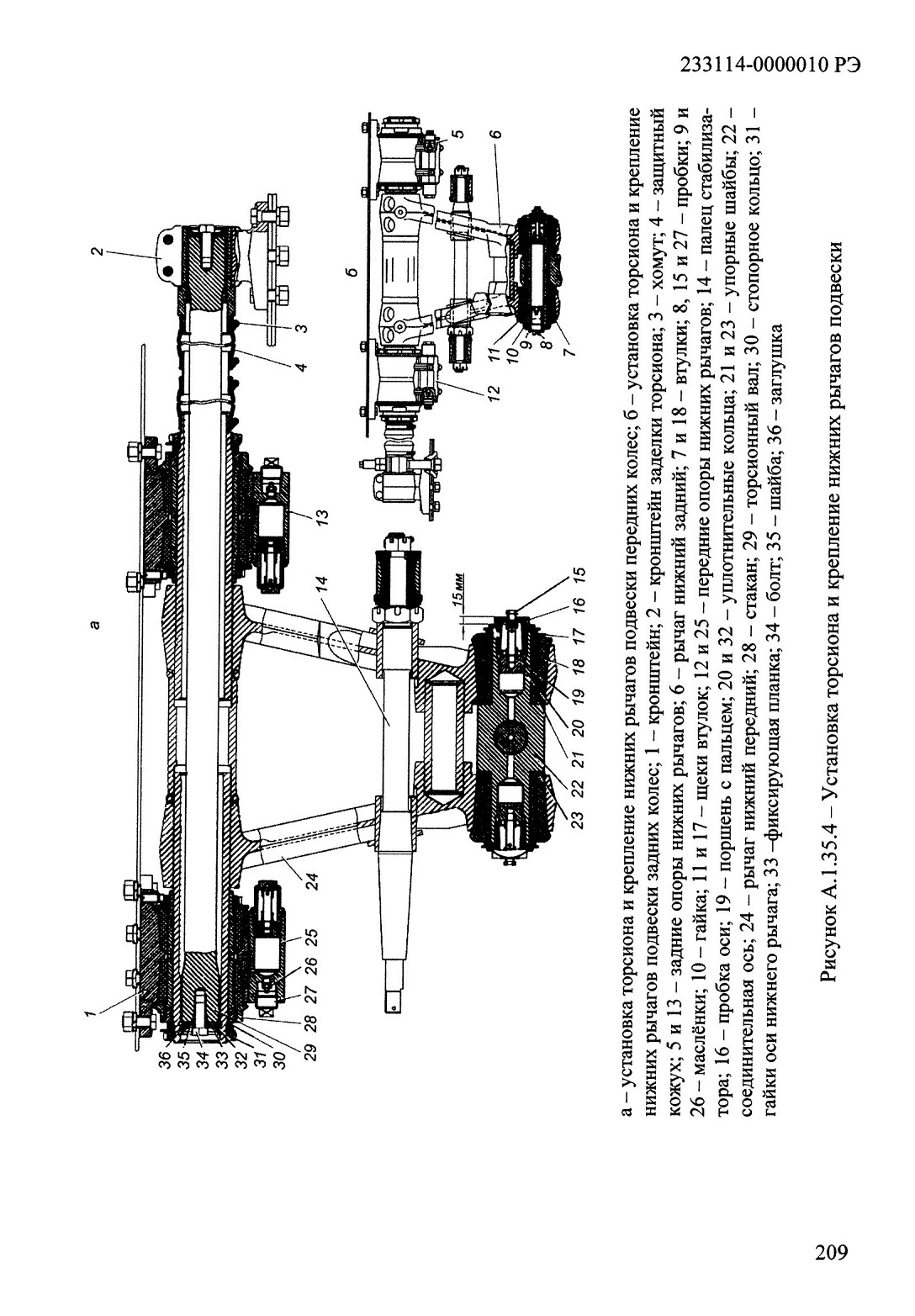

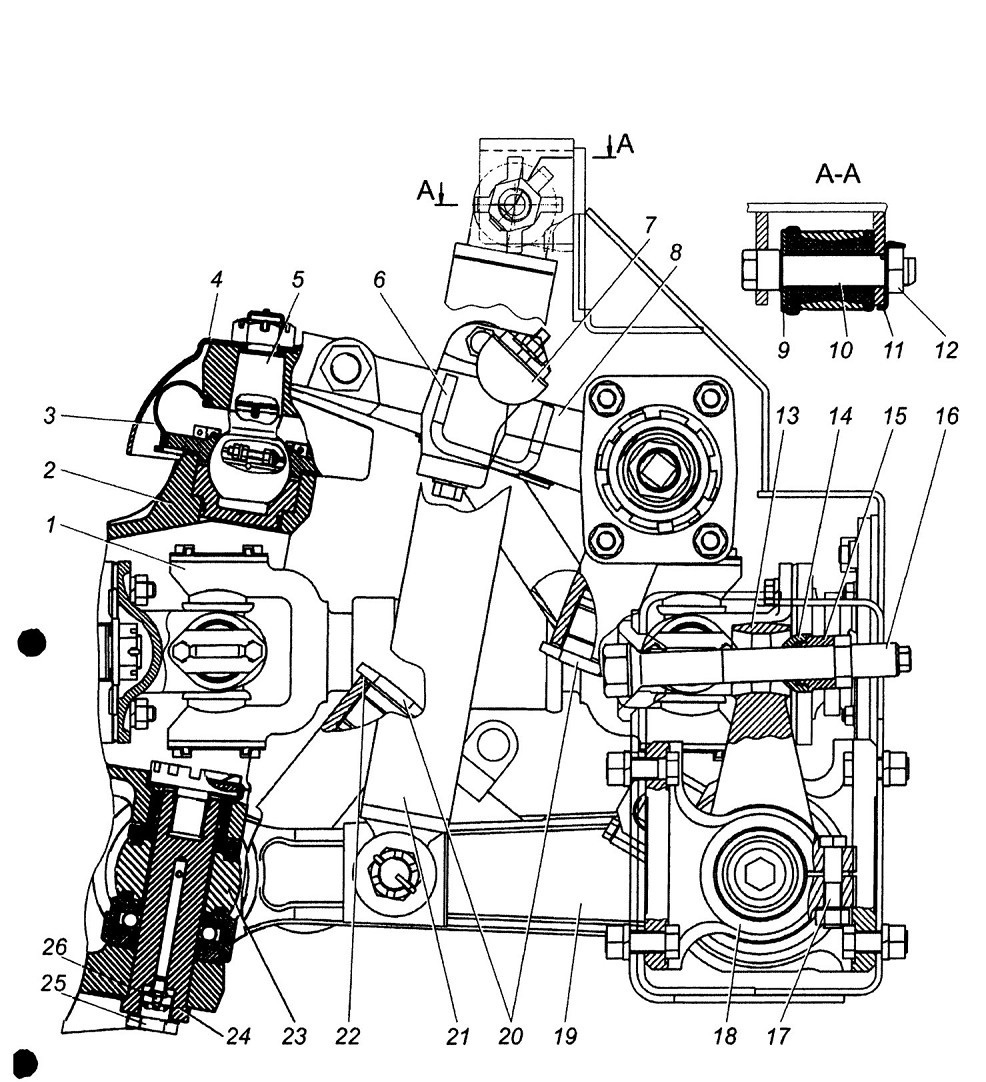

Рисунок А. 1.35.1 - Подвеска передних колес
1 - карданный вал; 2 - передний редуктор; 3 - уплотнитель; 4 - колпак; 5 -верхний шкворень поворотного кулака; 6 - кронштейн; 7 - буфер хода отдачи; 8 - верхний рычаг; 9 - шайба; 10 - палец; 11- стопорная шайба; 12 - гайка; 13 -регулировочная муфта; 14 -упорная шайба; 15 - гайка; 16 и 17 - стяжные болты; 18 - кронштейн заделки торсиона; 19 - нижний рычаг; 20 - упор буфера сжатия; 21 - амортизатор; 22 -регулировочная шайба; 23 -соединительная ось; 24 - нижний шкворень; 25 - пробка; 26 - маслёнка

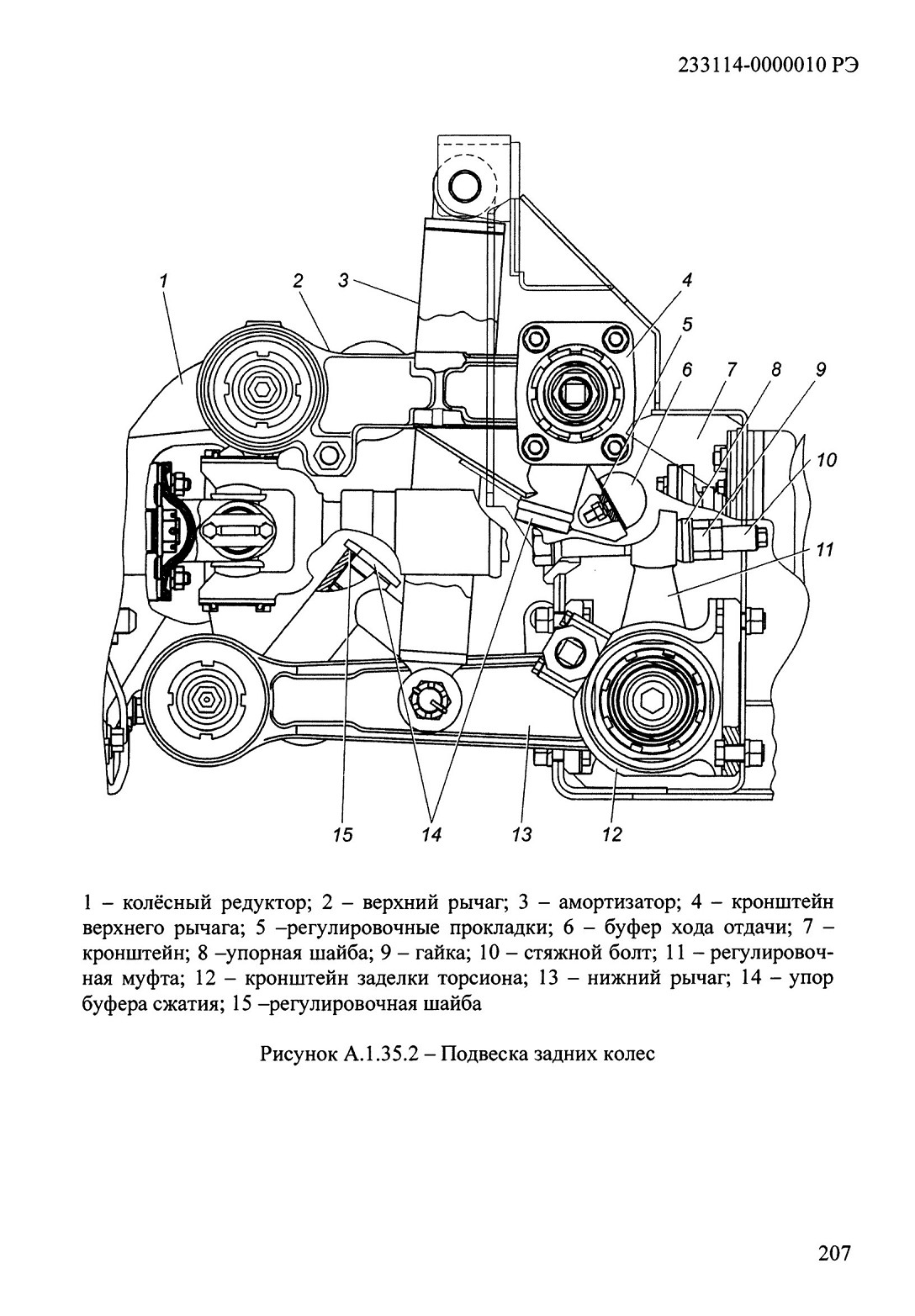

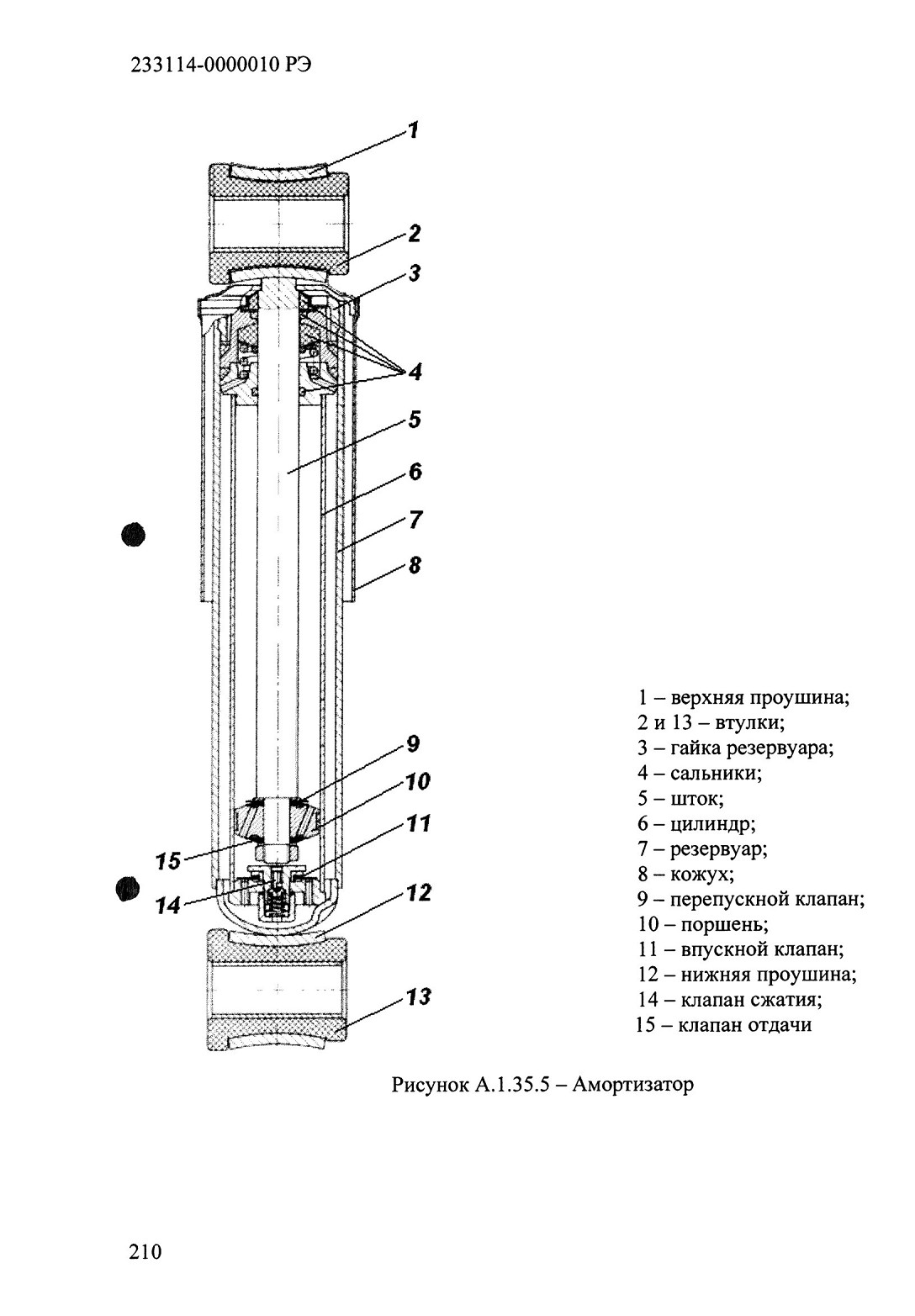

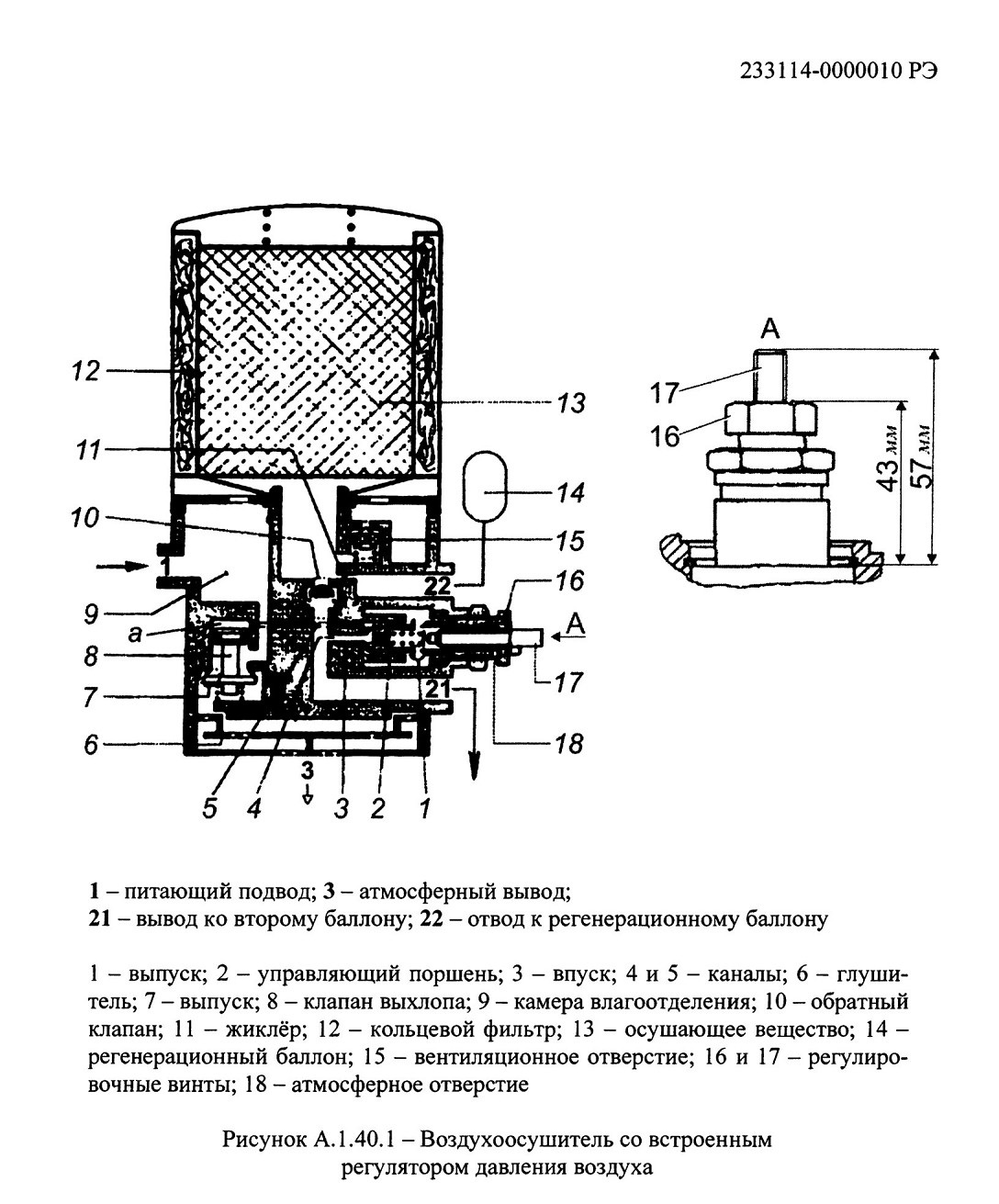

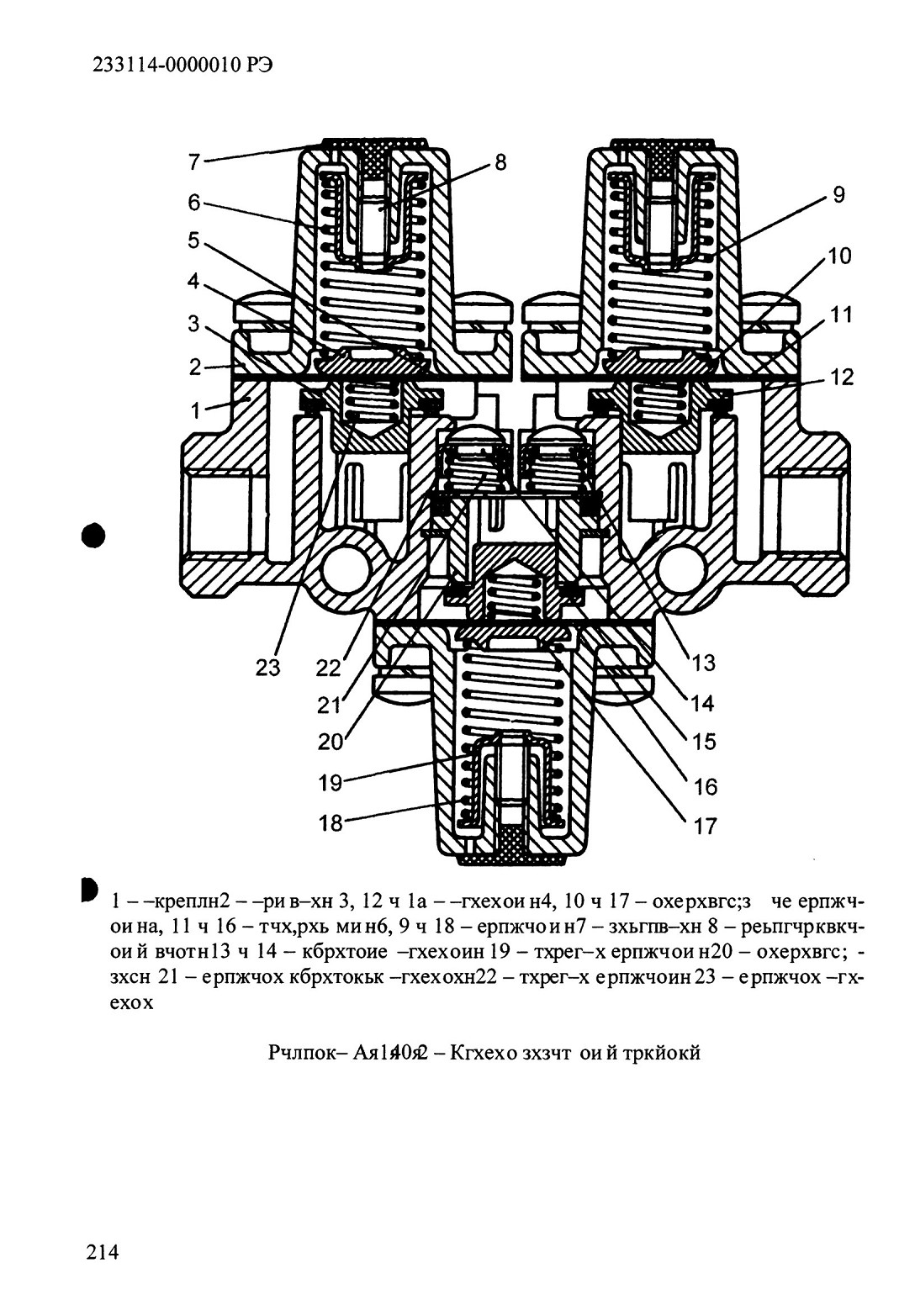

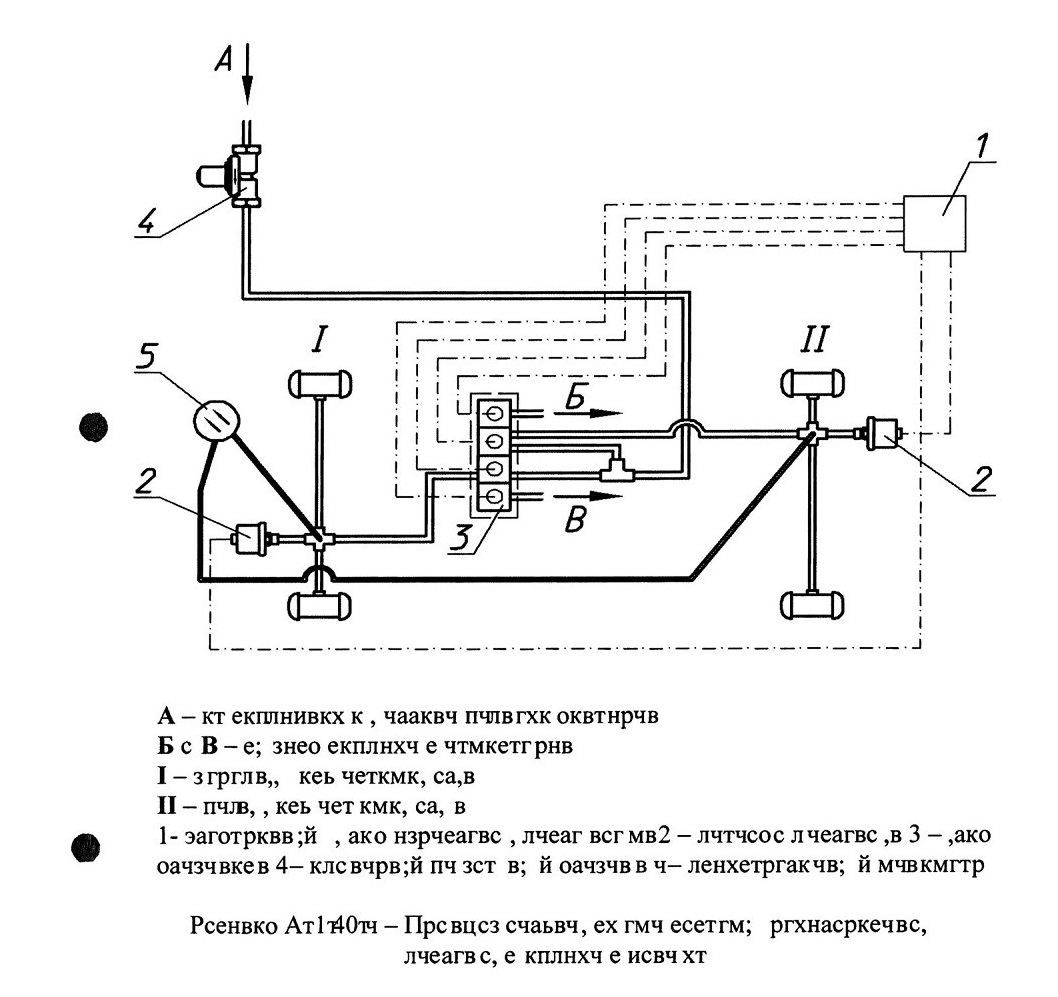

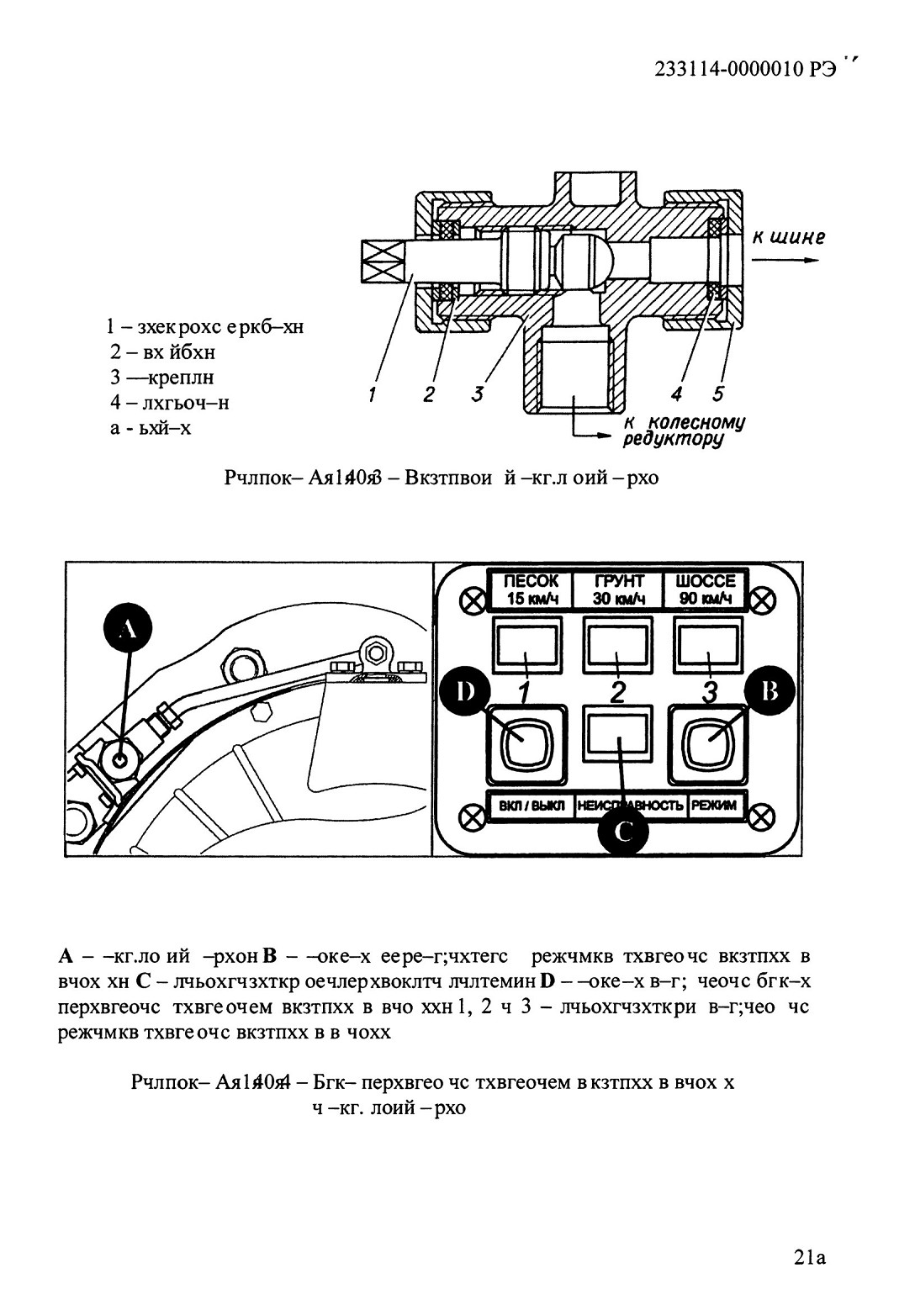

Рисунок А. 1.40.1 - Воздухоосушитель со встроенным регулятором давления воздуха

1 - питающий подвод; 3 - атмосферный вывод;
21 - вывод ко второму баллону; 22 - отвод к регенерационному баллону
1 - выпуск; 2 - управляющий поршень; 3 - впуск; 4 и 5 - каналы; 6 - глушитель; 7 - выпуск; 8 - клапан выхлопа; 9 - камера влагоотделения; 10 - обратный клапан; 11 - жиклёр; 12 - кольцевой фильтр; 13 - осушающее вещество; 14 -регенерационный баллон; 15 - вентиляционное отверстие; 16 и 17 - регулировочные винты; 18 - атмосферное отверстие


















































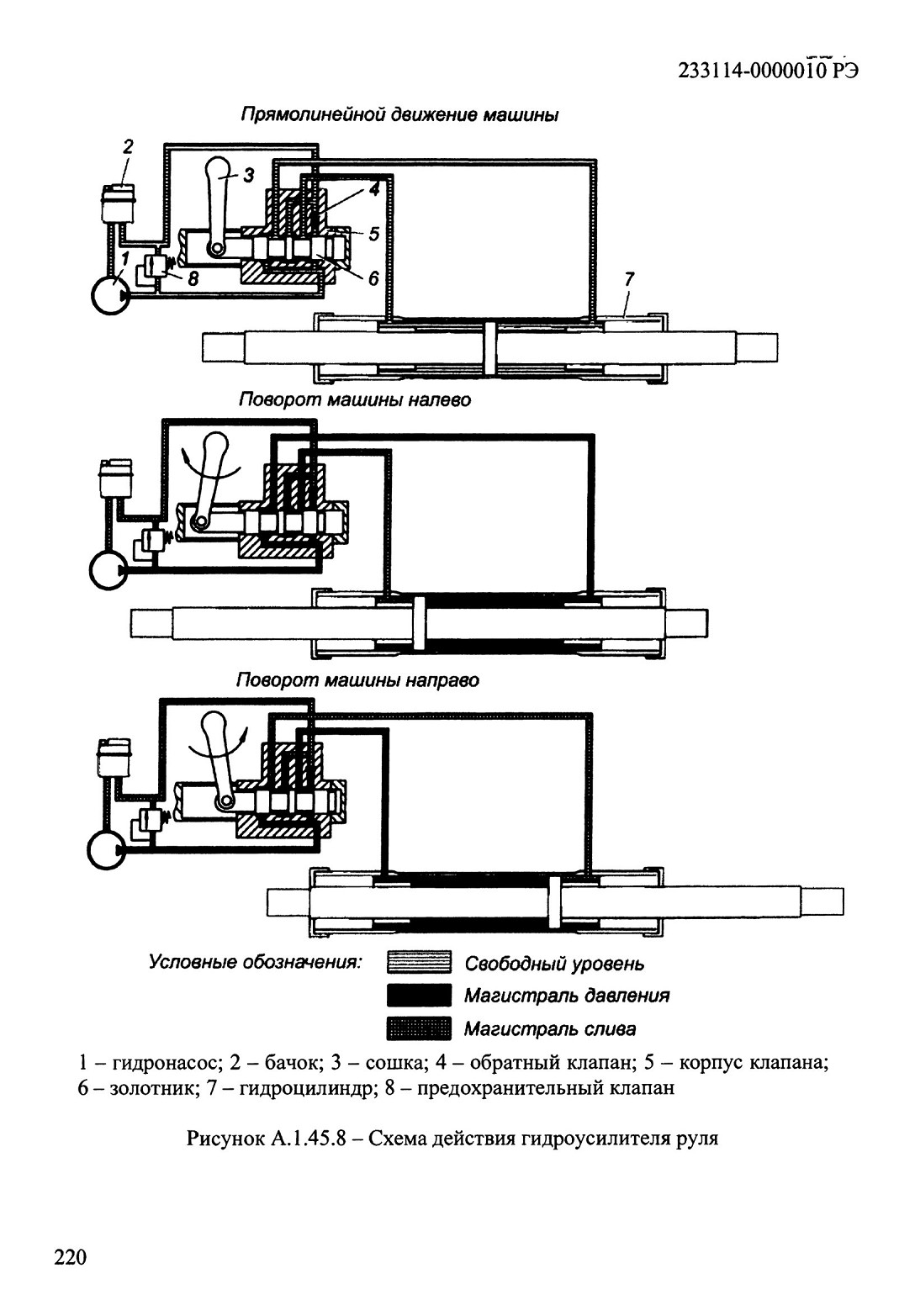

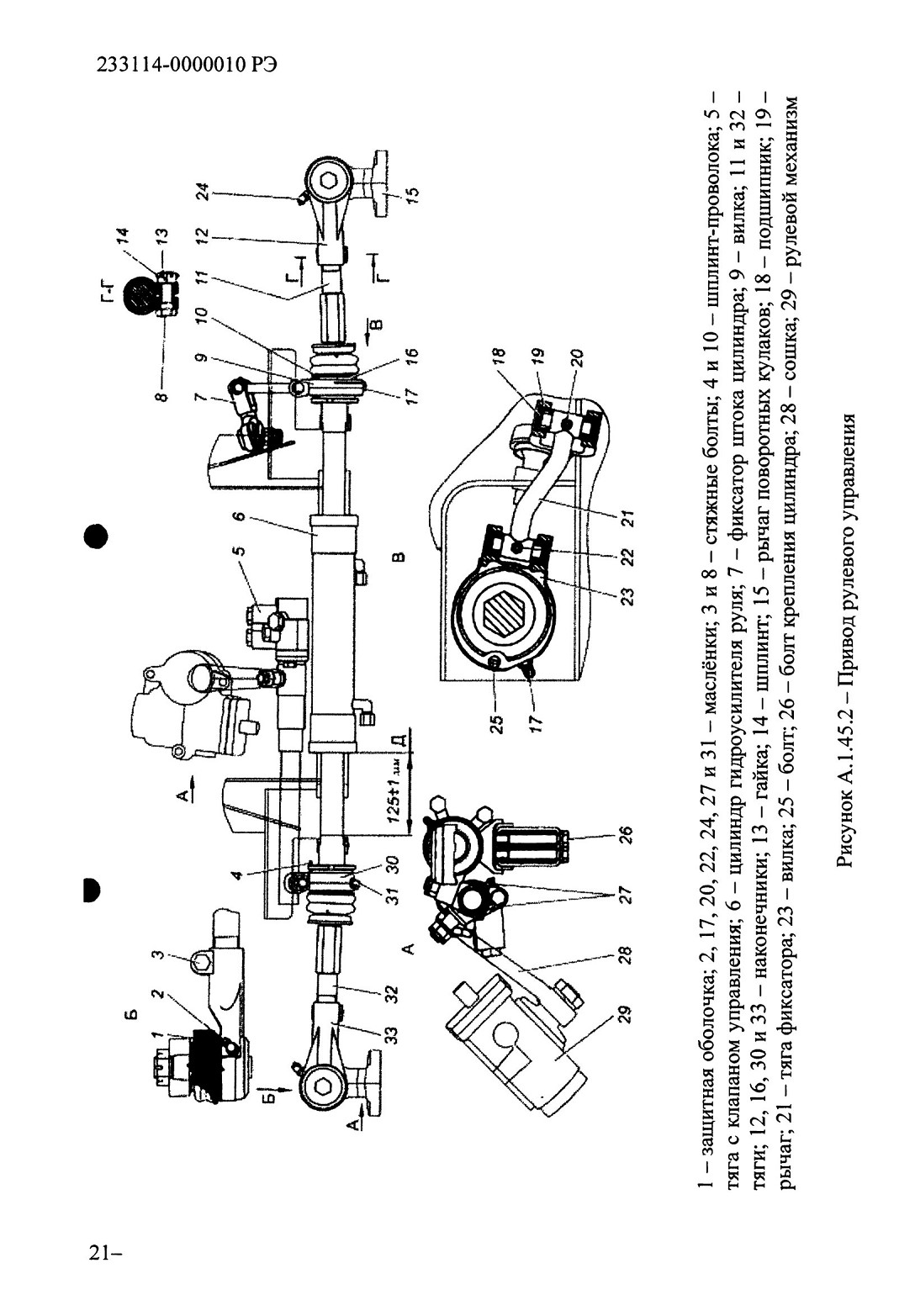

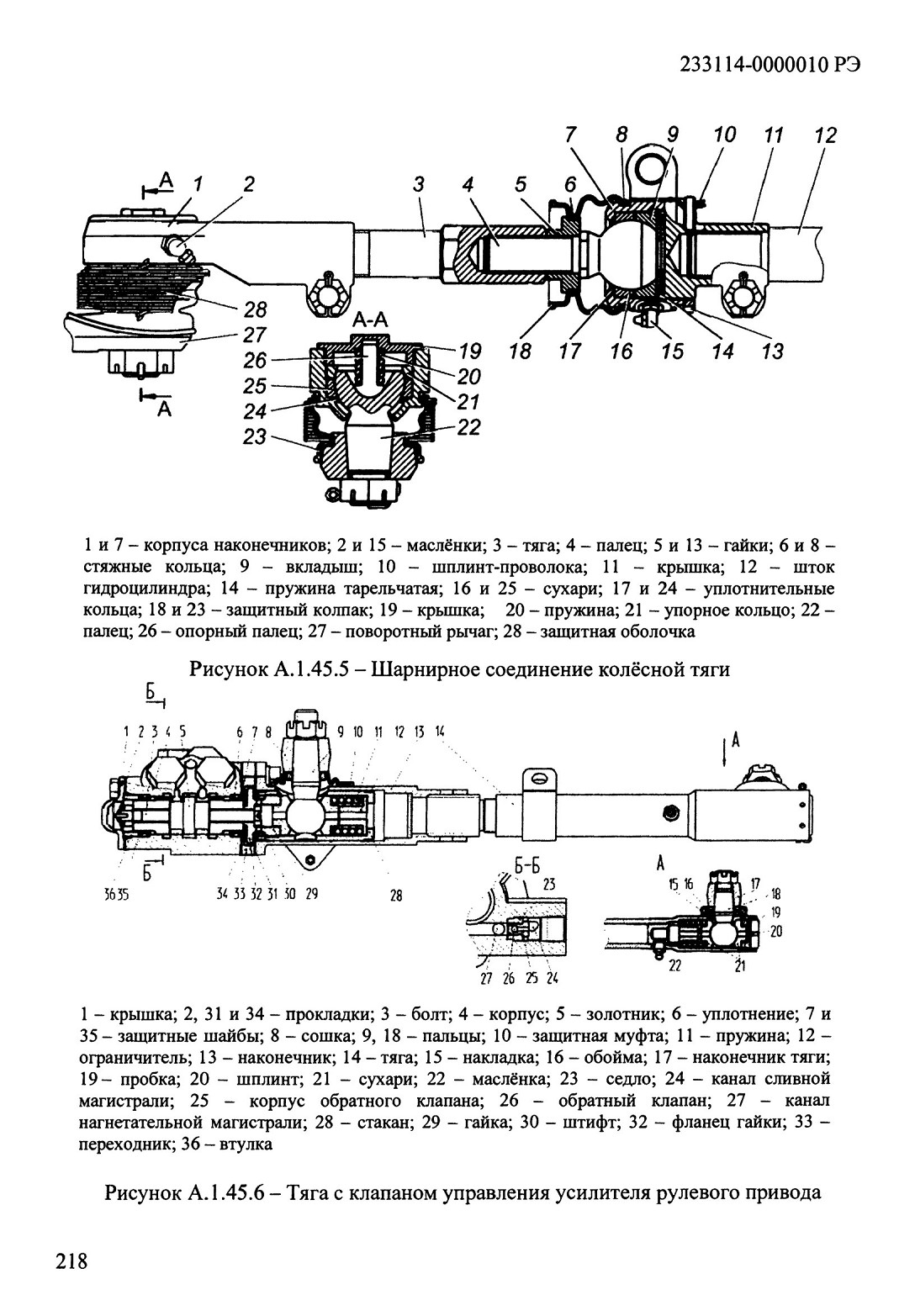

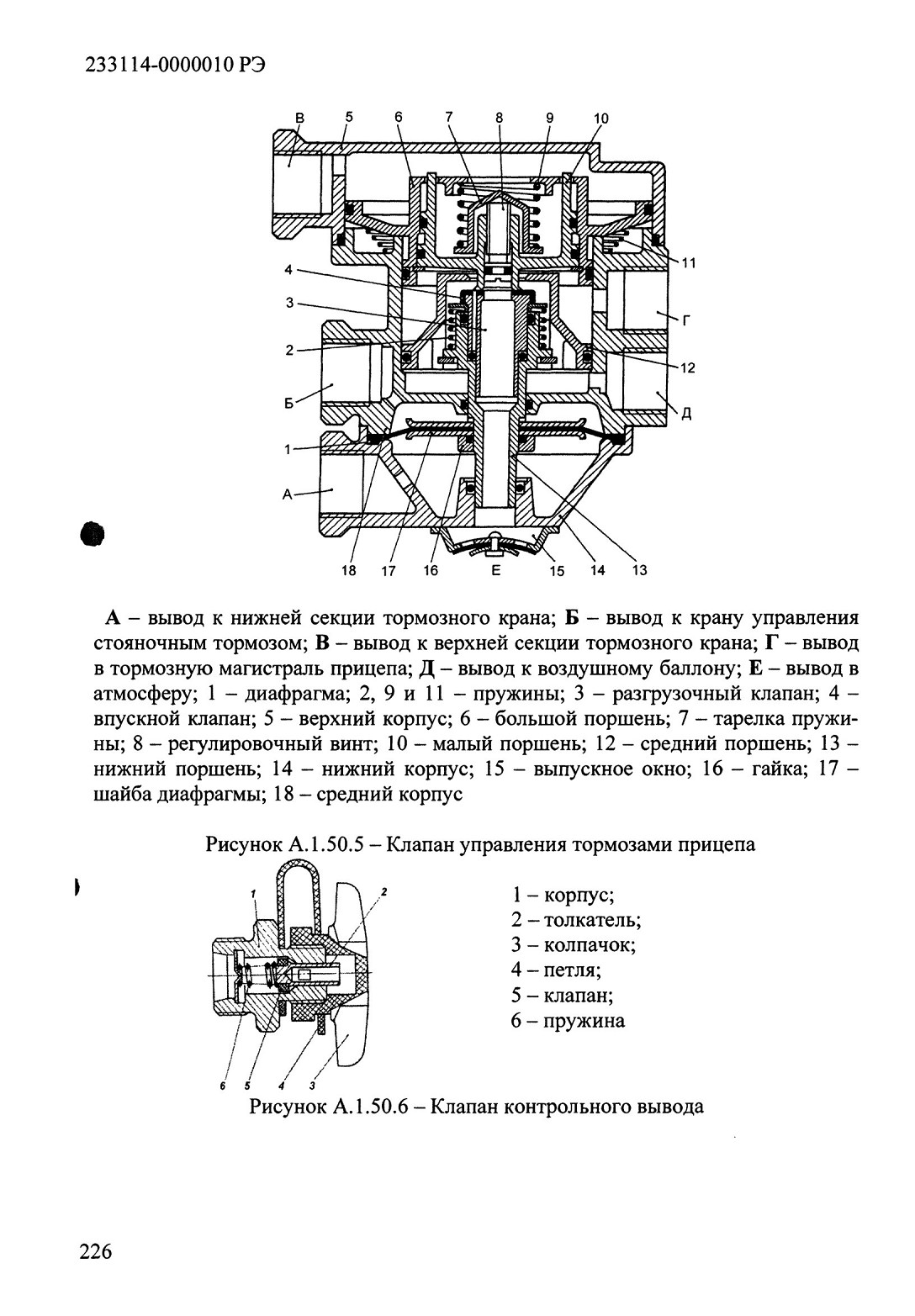

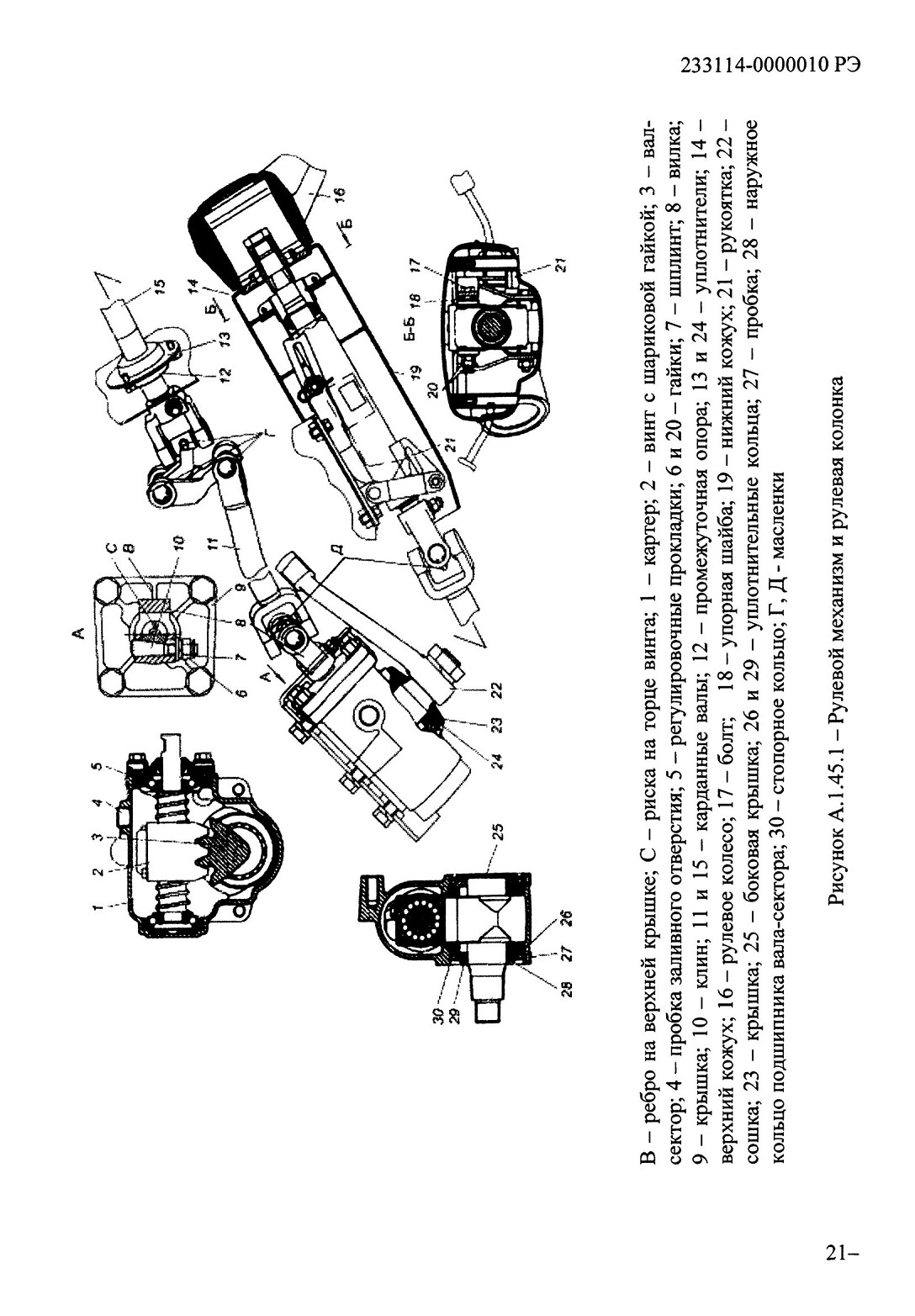

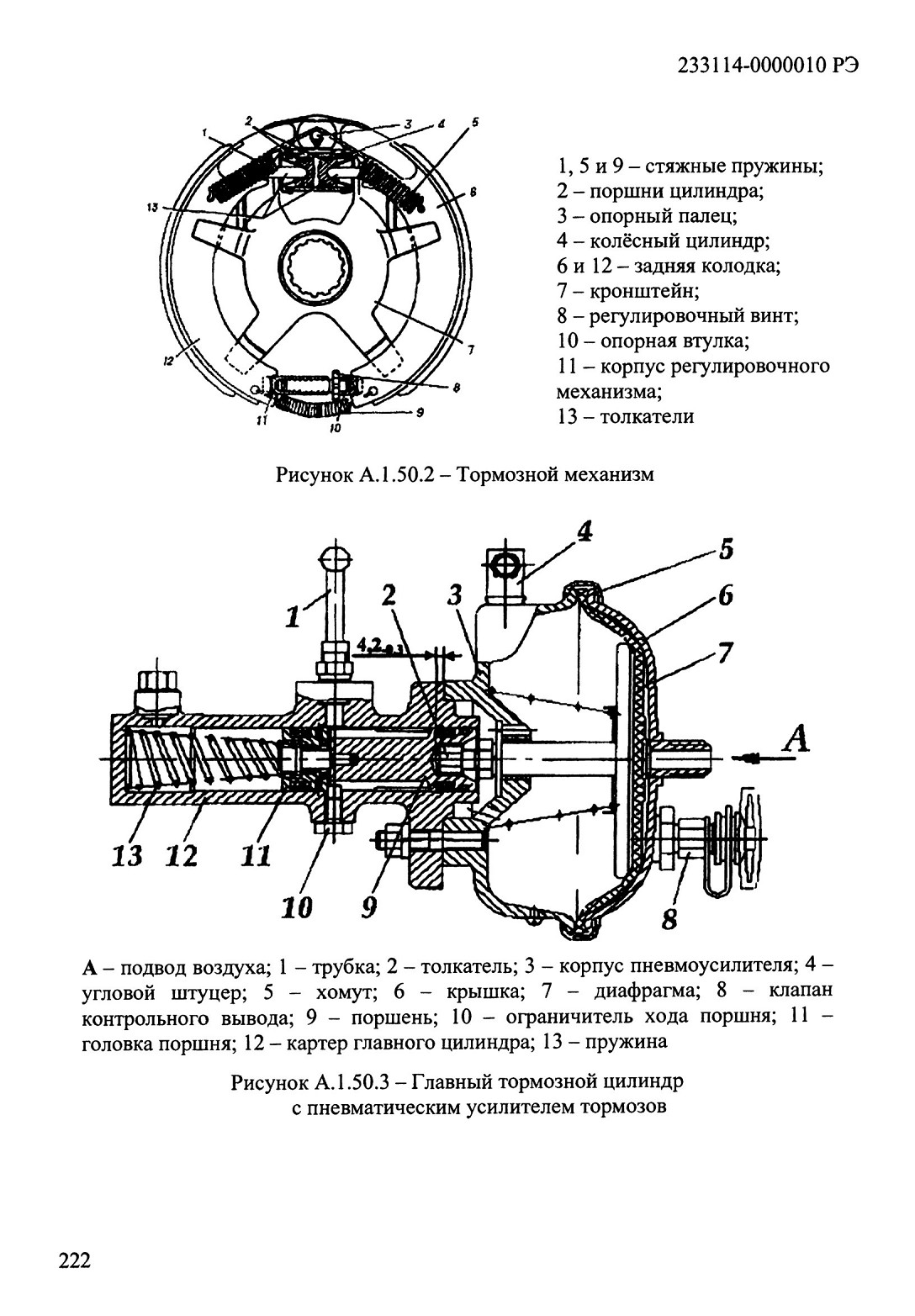

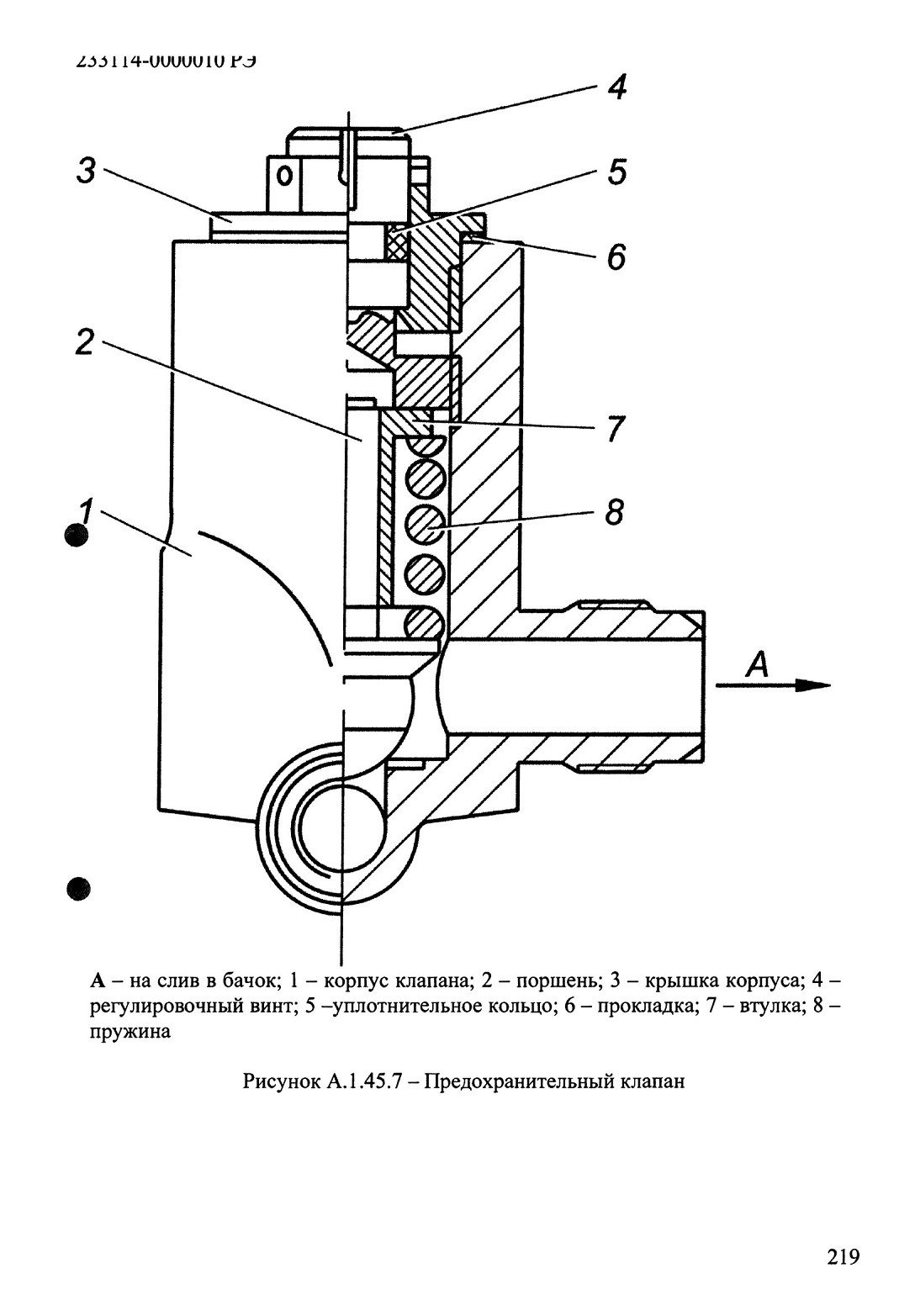

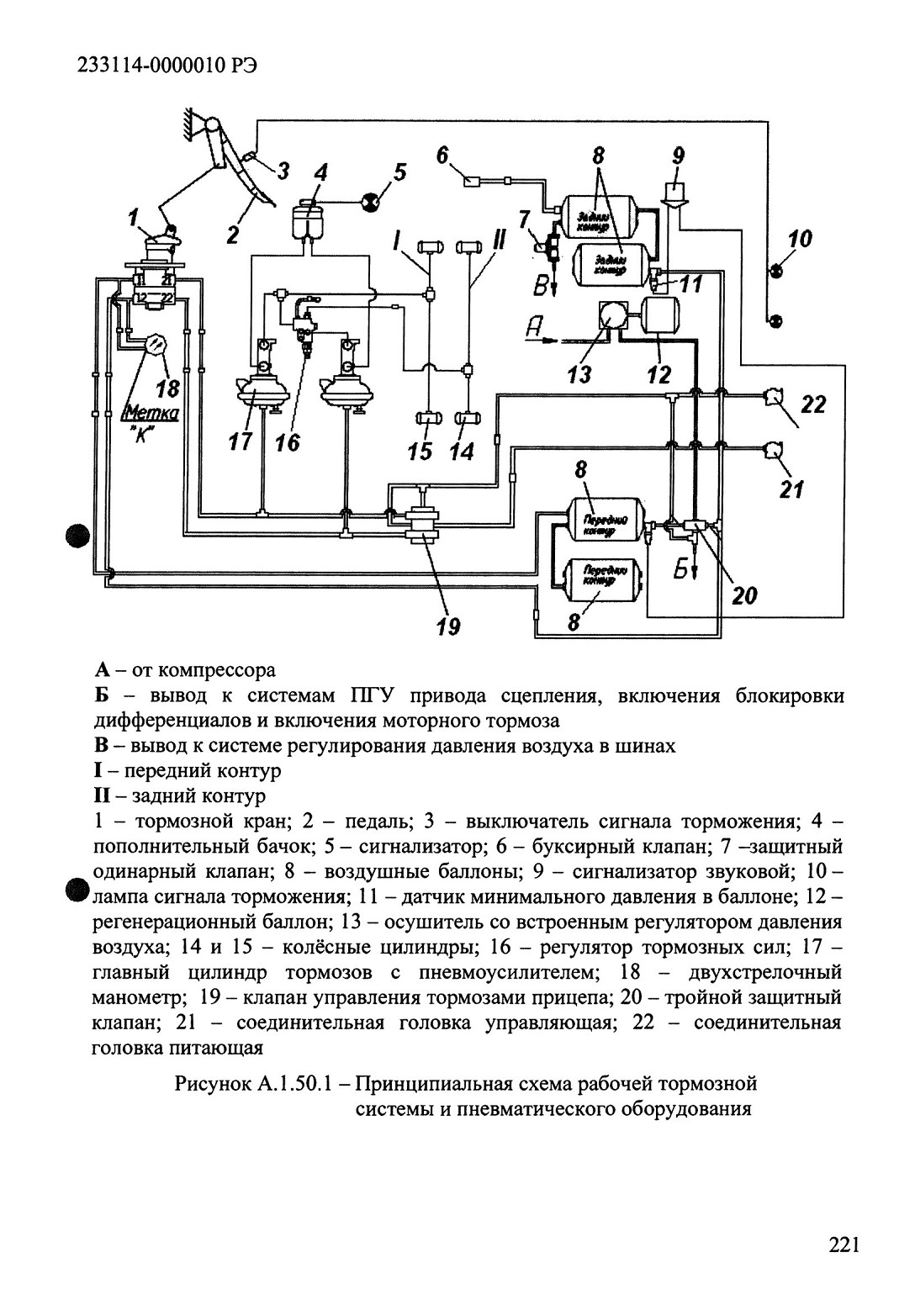

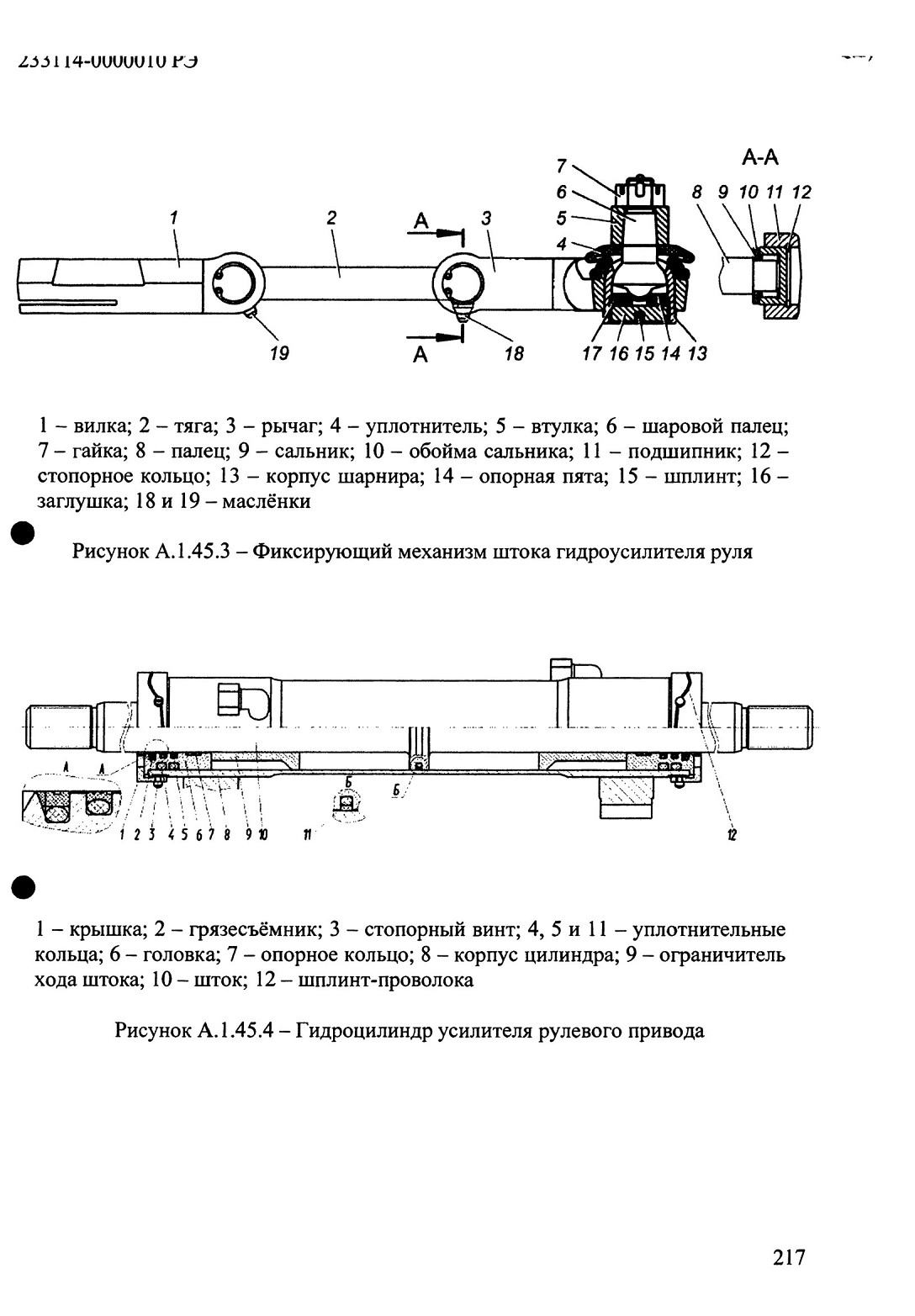

Рисунок А. 1.50.4 - Двухсекционный тормозной кран

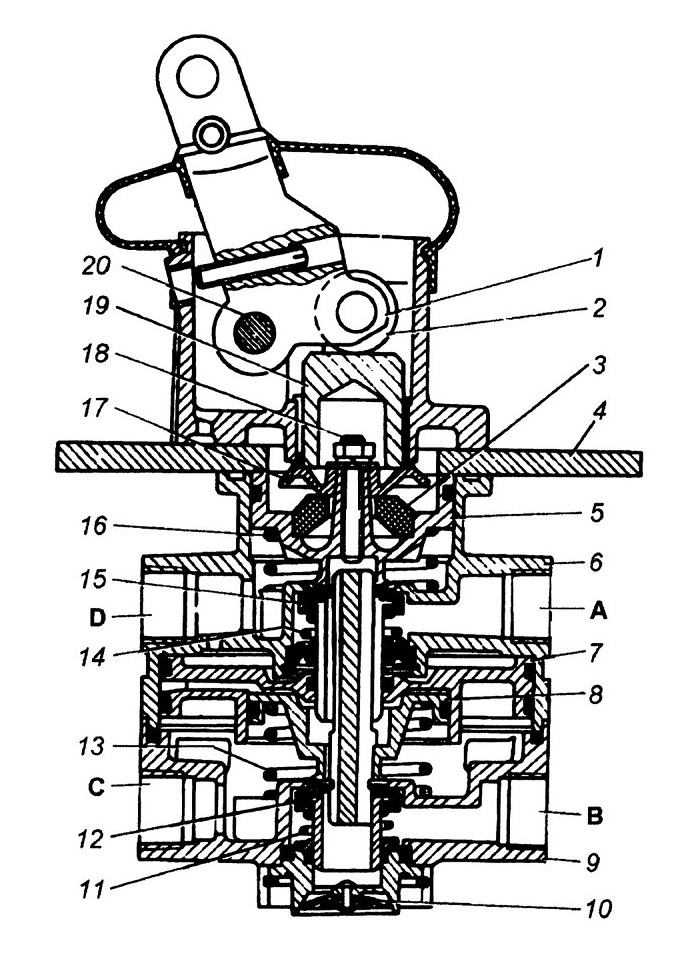

А, В, С, D - выводы; 1 - рычаг; 2 - ролик; 3 - упругий элемент; 4 - опорная плита; 5 - верхний поршень; 6 - верхний корпус; 7 - большой поршень; 8 -малый поршень; 9 - нижний корпус; 10 - выпускной клапан; 11, 13, 14 и 16 -пружины; 12 - клапан нижний секции; 15 - клапан верхней секции; 17 -тарелка; 18 - шпилька; 19 - толкатель; 20 - ось ролика
