Автомобиль многоцелевого назначения 233114. Руководство по эксплуатации - часть 8

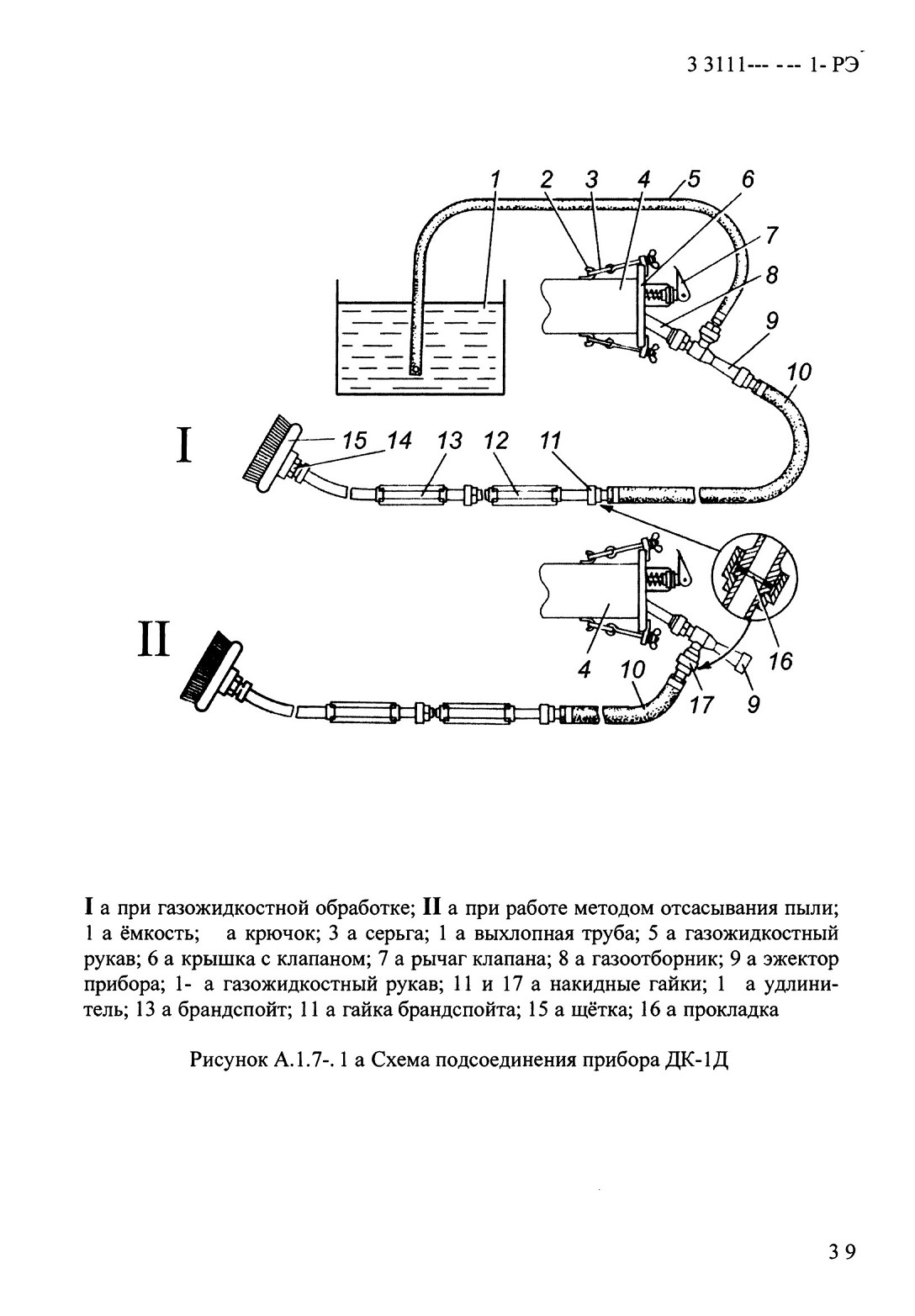

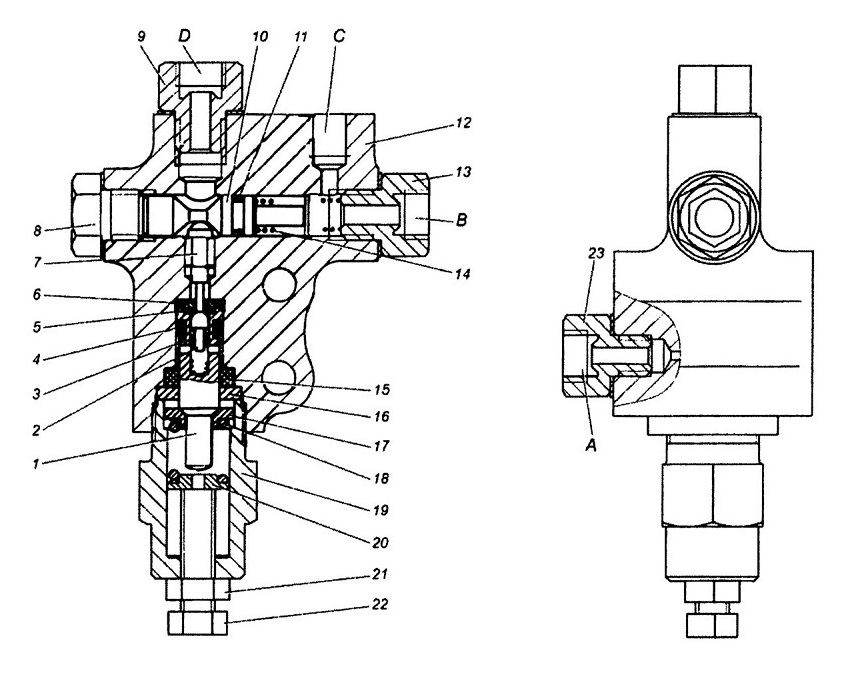

Рисунок А. 1.50.7 - Регулятор тормозных сил

А, В, С, D - выводы; 1 - поршень регулятора; 2 - клапан; 3, 14 и 18 - пружины; 4 - манжета; 5 - седло клапана; 6 - замок клапана; 7 - стержень; 8 - пробка; 9, 13 и 23 - штуцеры; 10 - отключающий поршень; 11 и 15 - уплотнительные кольца; 12 - корпус регулятора; 16 - втулка; 17 и 20 - опоры пружины; 19 - стакан; 21 - контргайка; 22 - регулировочный болт

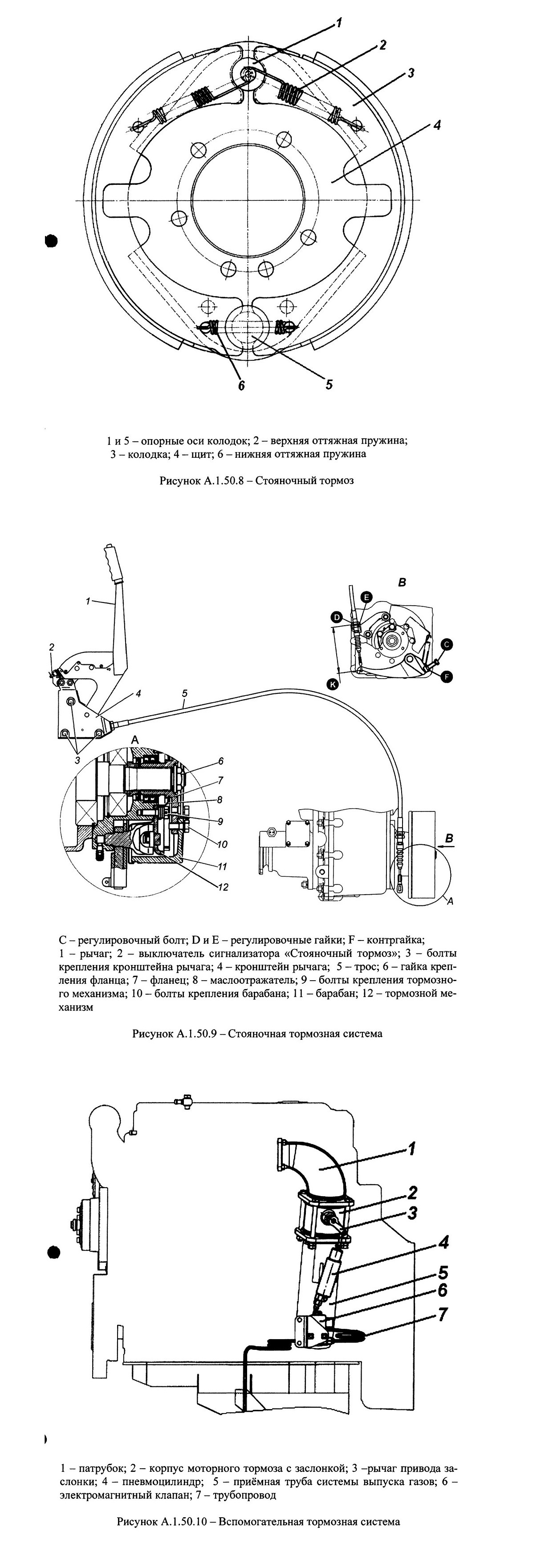

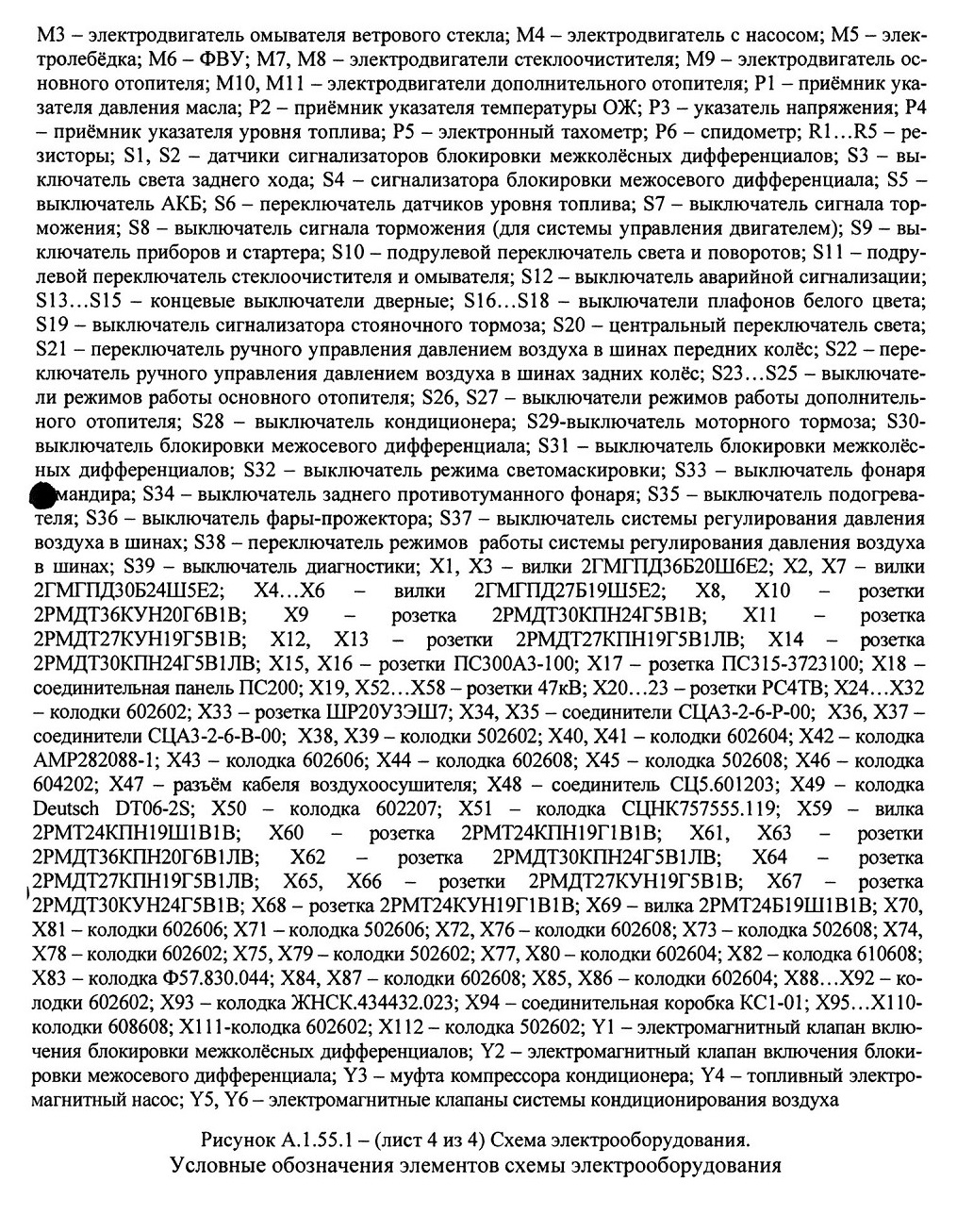

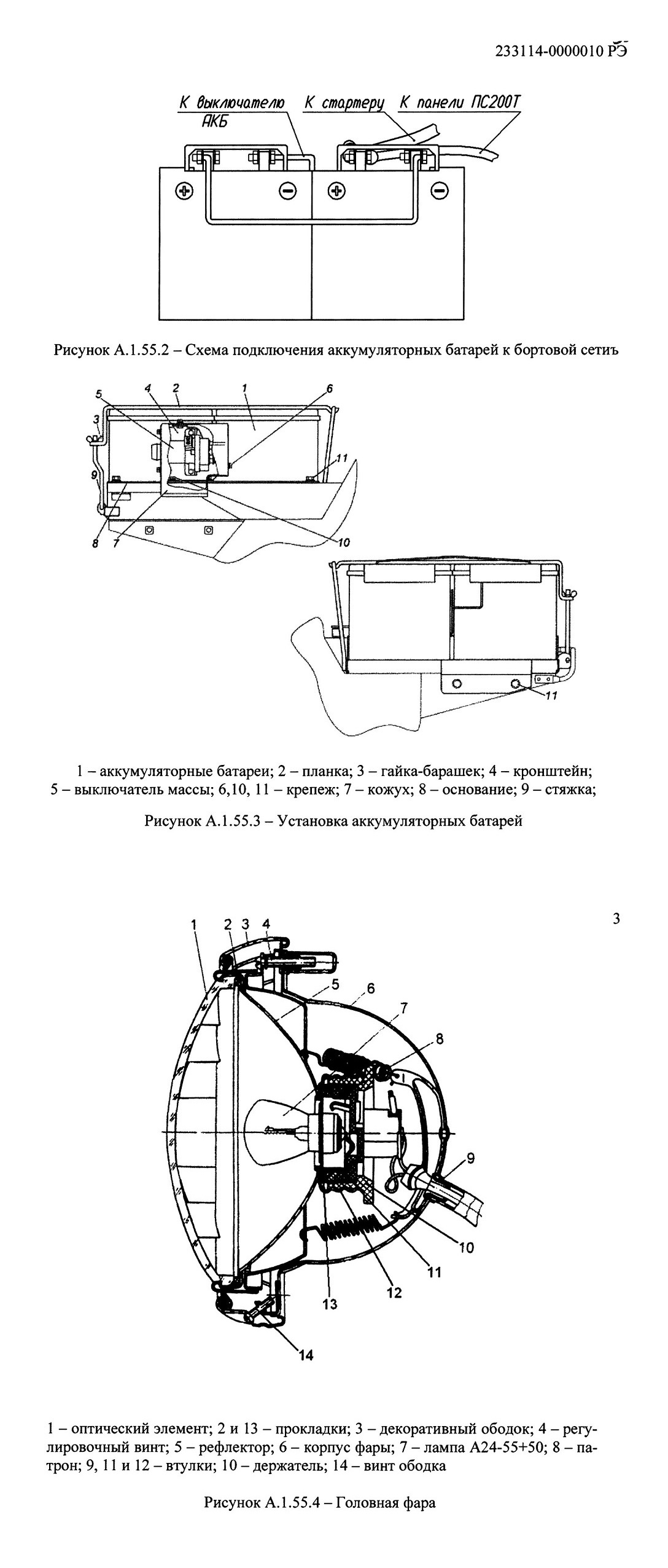

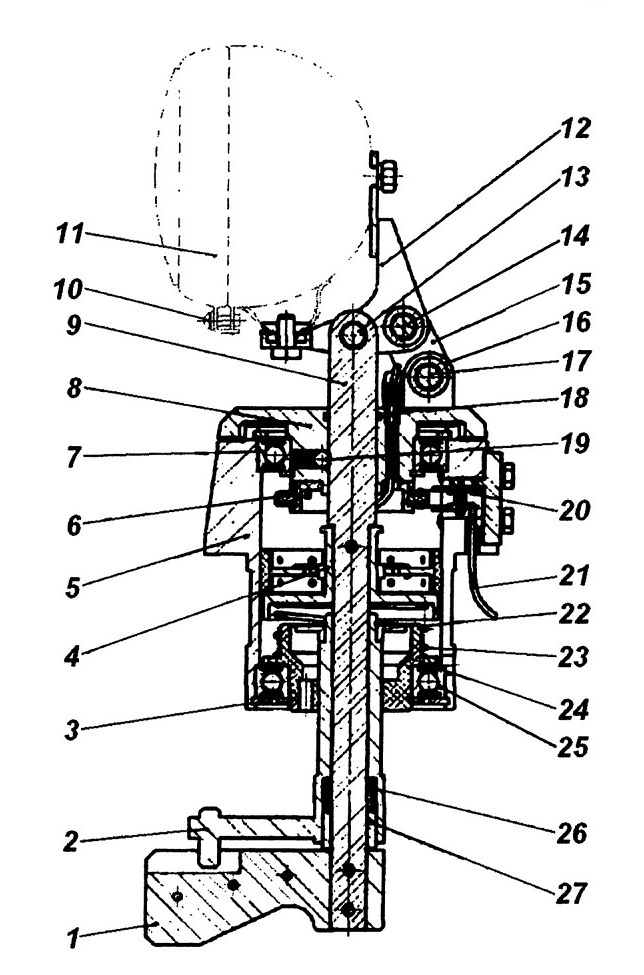

Рисунок А. 1.55.5 - Фара-прожектор

1 - рукоятка управления наведением; 2 - рукоятка управления тормозным механизмом; 3 - стопорное кольцо; 4 - тормозной механизм; 5 - корпус; 6 - вращающееся контактное устройство; 7 и 25- подшипники; 8 - крышка; 9- шток; 10 - винт крепления ободка; 11 - фара; 12 - кронштейн; 13, 14 и 17- оси; 15-серьга; 16 - петля; 18 - уплотнительное кольцо; 19 - шарик; 20 - контакты; 21 -токоподводящий провод; 22 и 24- втулки; 23 и 26- пружины; 27 - дистанционная втулка

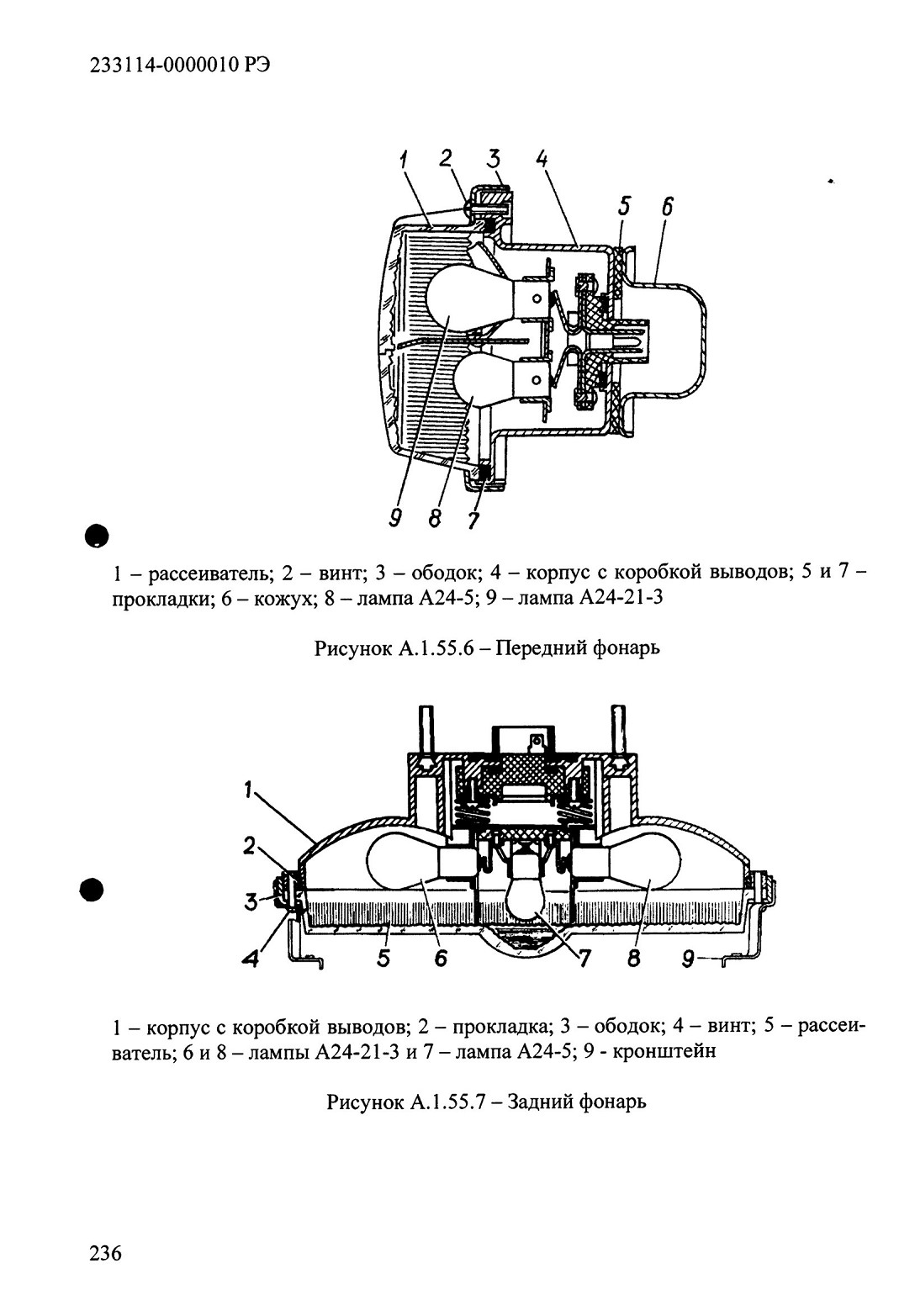

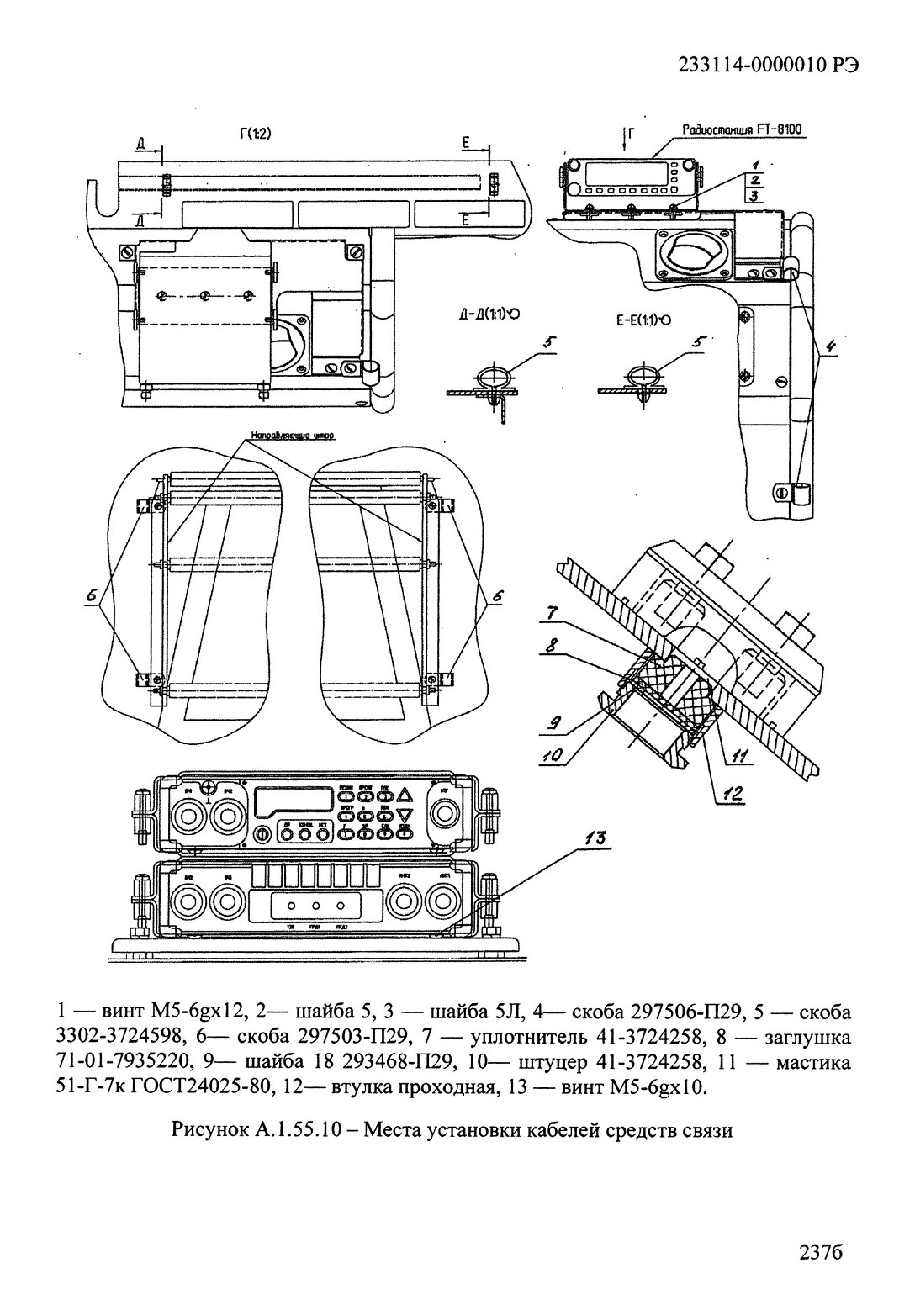

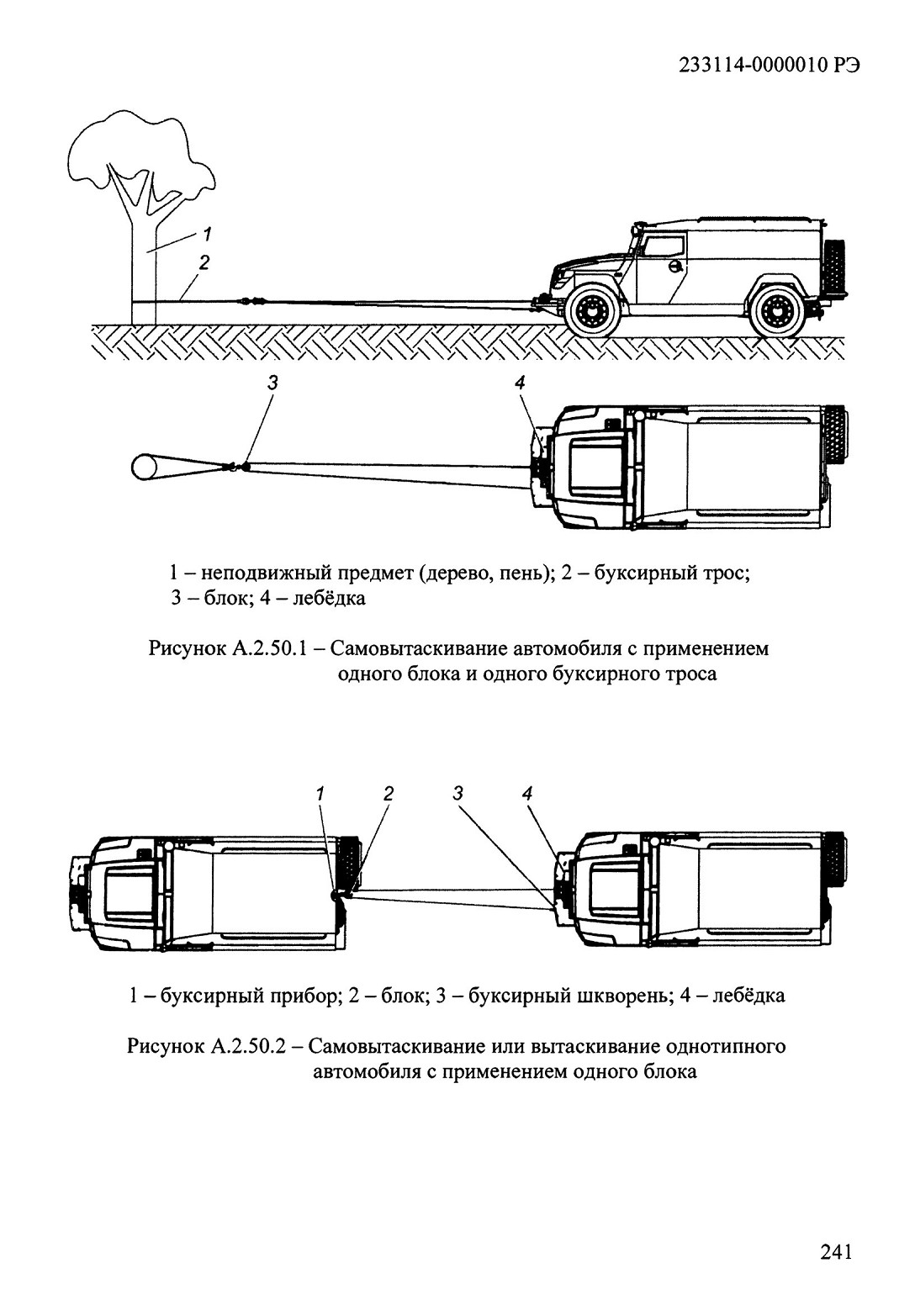

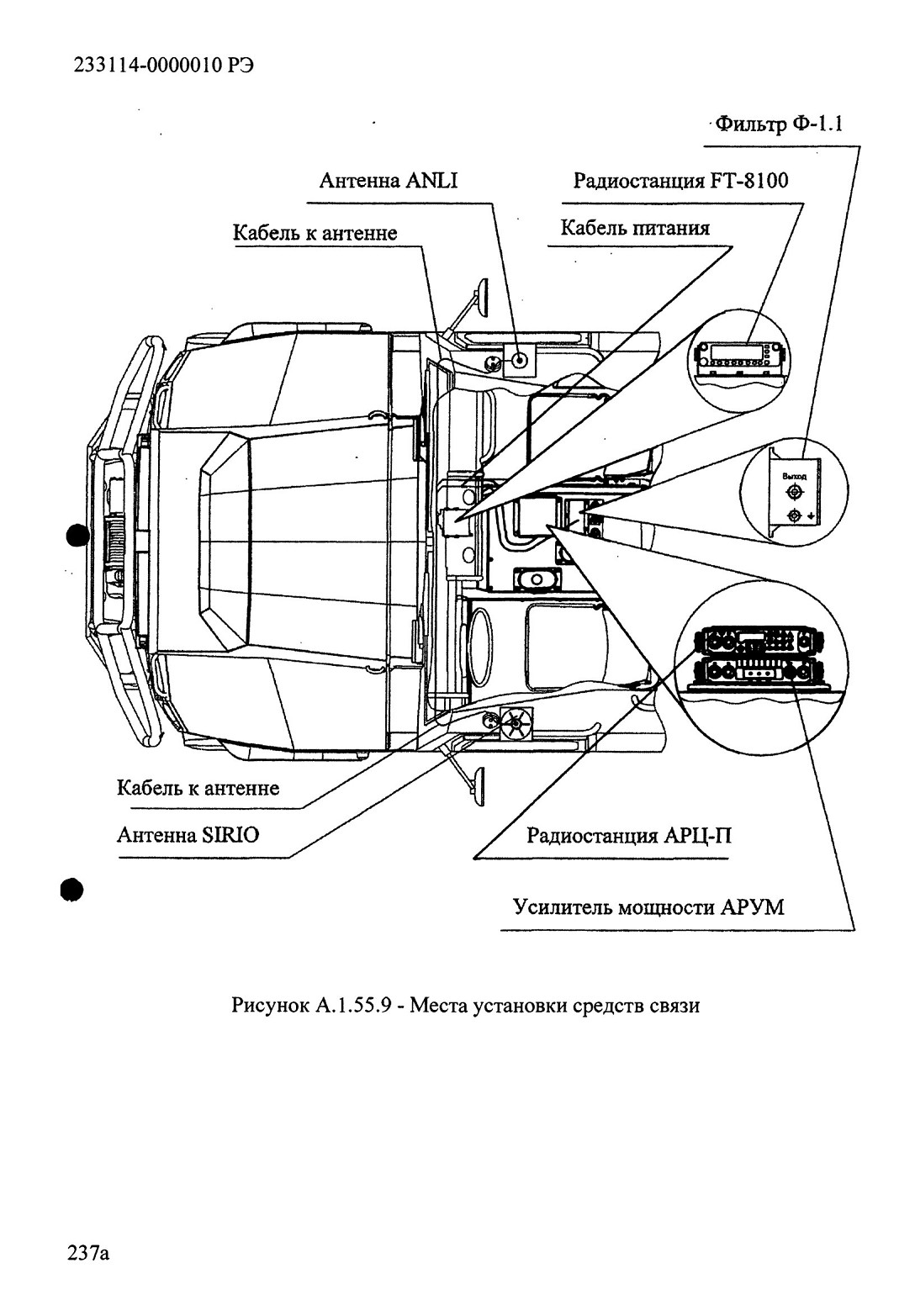

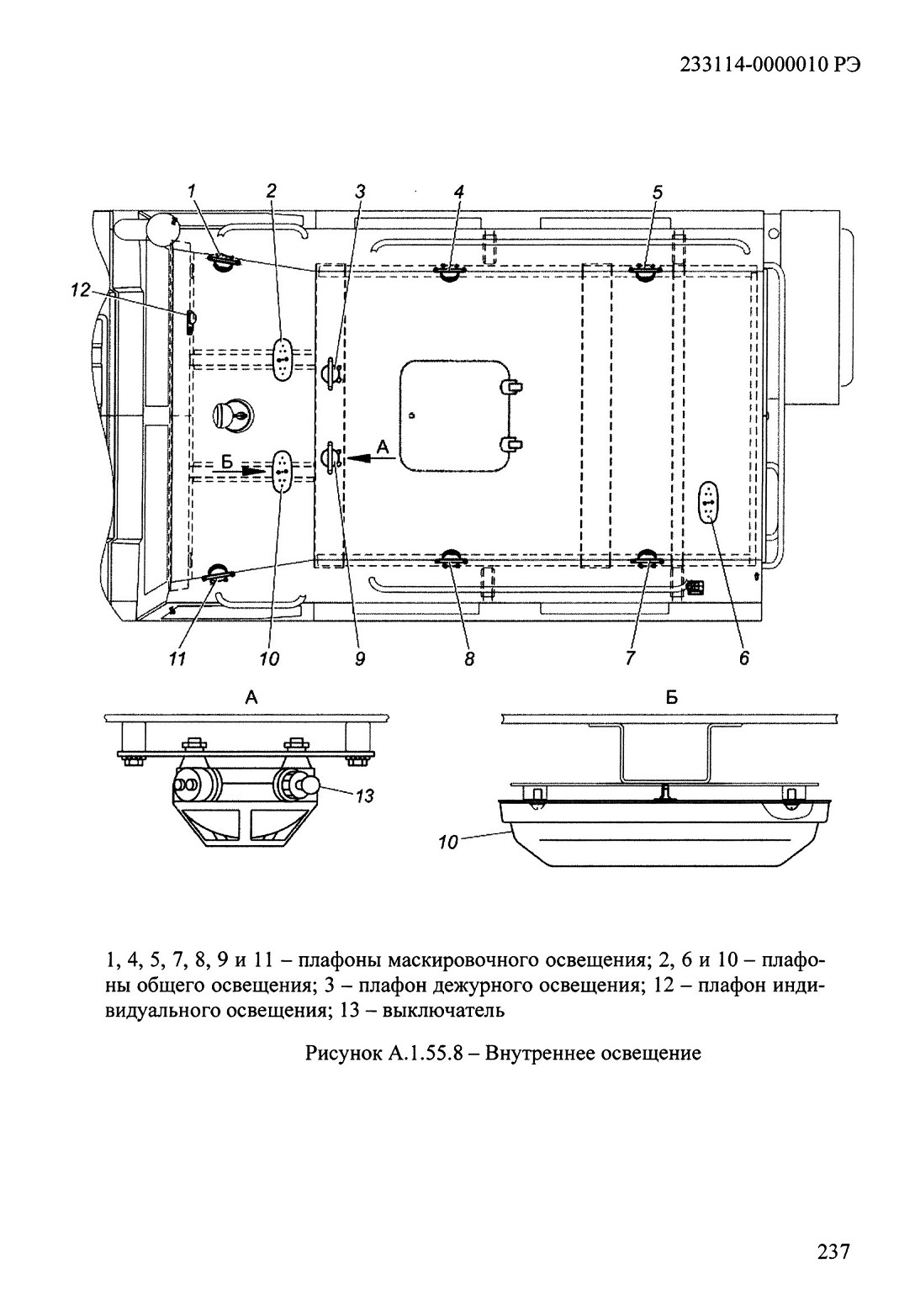

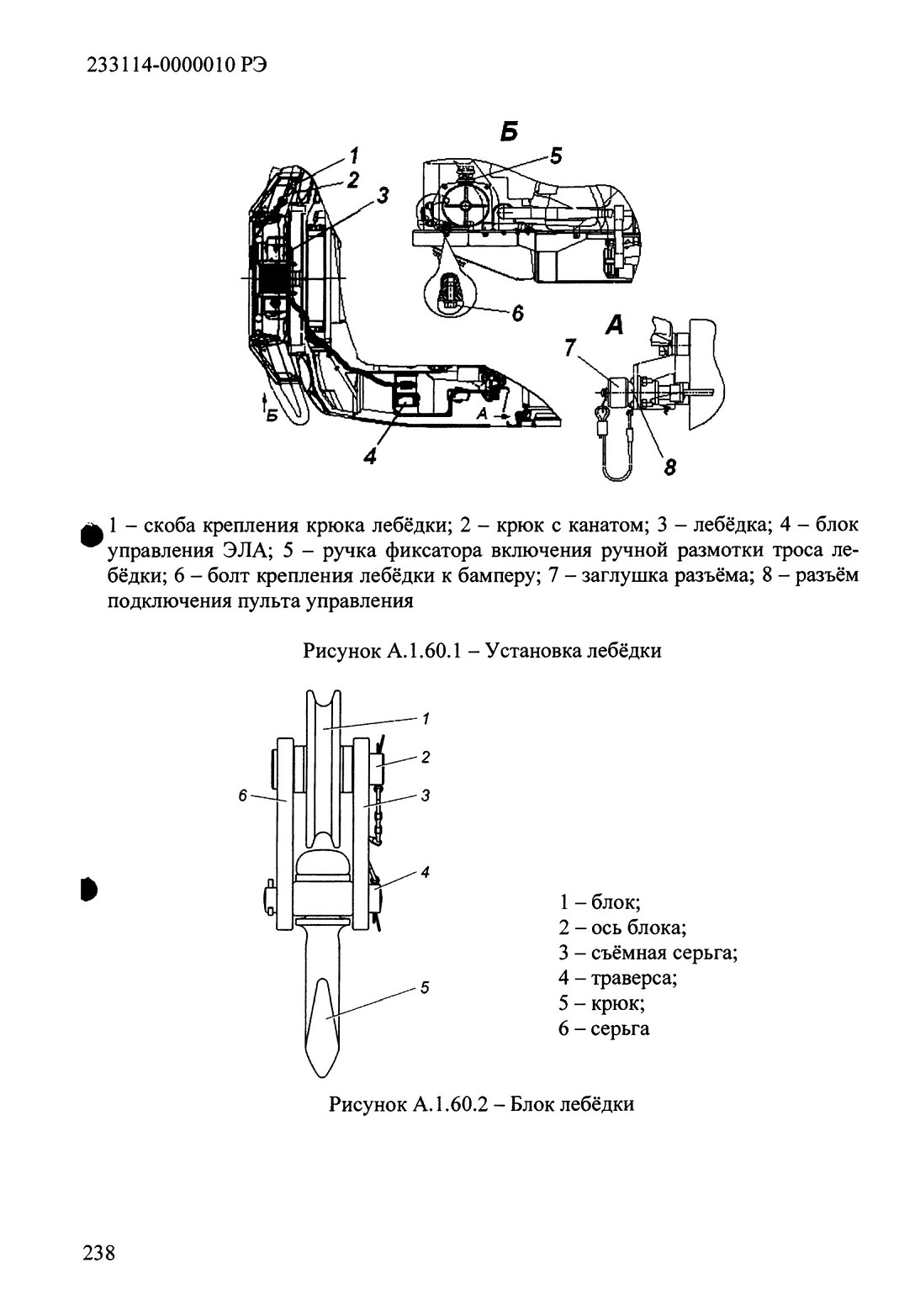

ПРИЛОЖЕНИЕ Б

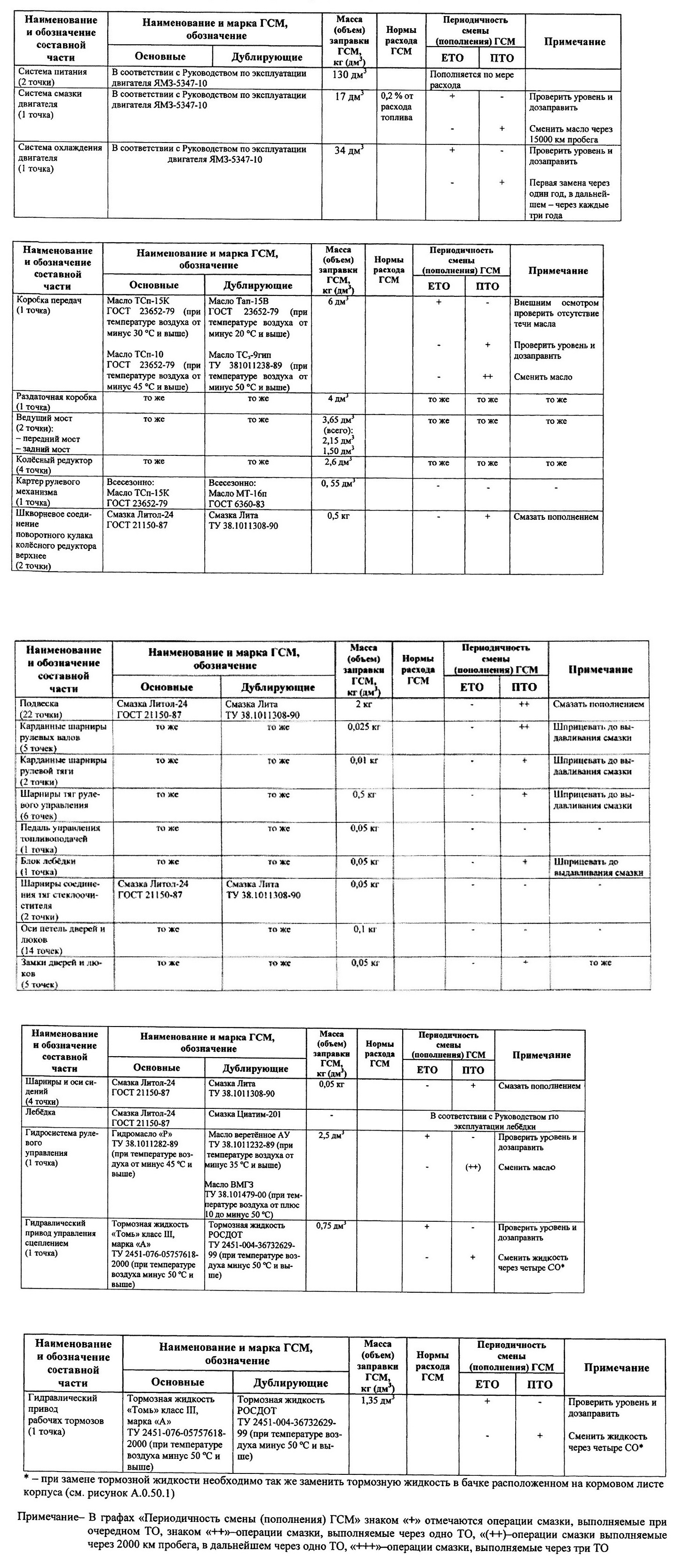

Перечень горючесмазочных материалов, применяемых при техническом обслуживании автомобиля

ПРИЛОЖЕНИЕ В

Моменты затяжки основных резьбовых соединений

Наименование соединения	*Момент затяжки кгсм**
Крепления:
картера сцепления к двигателю	4,0-5,6
картера коробки передач к картеру сцепления	13,8-18,4
раздаточной коробки к переходнику	4,4-6,2
фланцев карданных валов привода переднего и заднего мостов (болты)	2,8-3,6
фланцев карданного вала привода колёсного редуктора (гайки)	4,4-5,6
фланцев карданного вала привода колёсного редуктора	2,4-3,6
ведущих мостов: - к раме - к поперечине рамы	3,0-3,5 3,6-5,0
колёсных редукторов на соединительных осях рычагов подвески	не менее 25
верхнего шкворня к рычагу подвески	28-32
рычагов поворотных кулаков	15-16
пальцев поперечной и колёсных тяг	12-18
стяжного винта нижнего шкворня	4-5
колёс	28-32
рулевого механизма	8-11
сошки к тяге с клапаном управления	11-14
сошки рулевого механизма	10,5-14,0
гидроцилиндра усилителя руля	10-12,5
тормозного механизма	30-45
тормозных барабанов на шпильки ведомых шестерён колёсных редукторов	15-16
корпуса к раме	4,4-6,2
лебедки к раме	4,4 - 5,6
буксирных крюков к раме	25-32
кронштейна буксирных скоб к раме	7-16
буксирного прибора к раме	7-10

Моменты затяжки основных резьбовых соединений двигателя приведены в Руководстве по эксплуатации двигателя ЯМЗ-5347-10.

ПРИЛОЖЕНИЕ Г

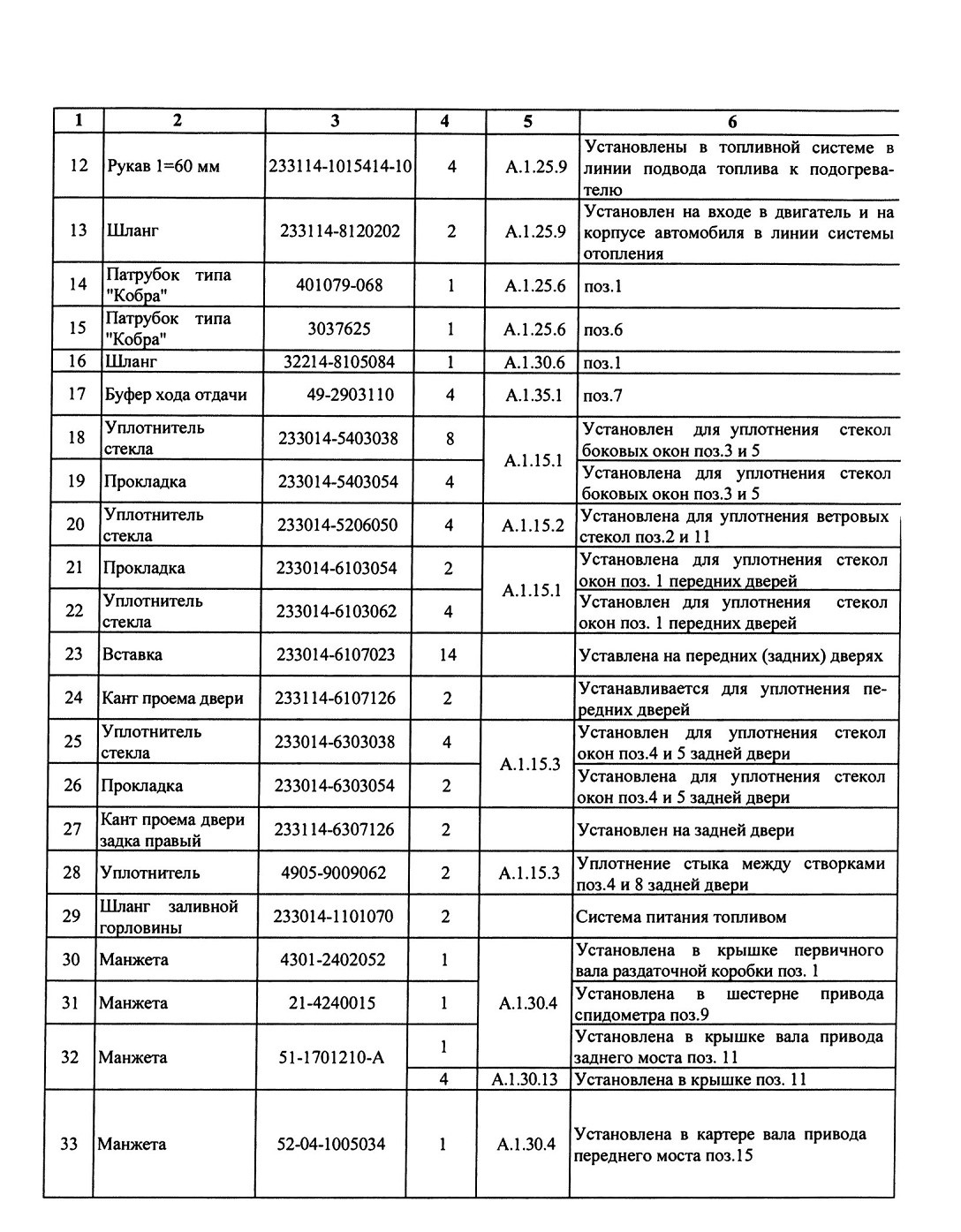

Перечень

резинотехнических изделий, имеющих гарантийный срок эксплуатации менее 10 лет

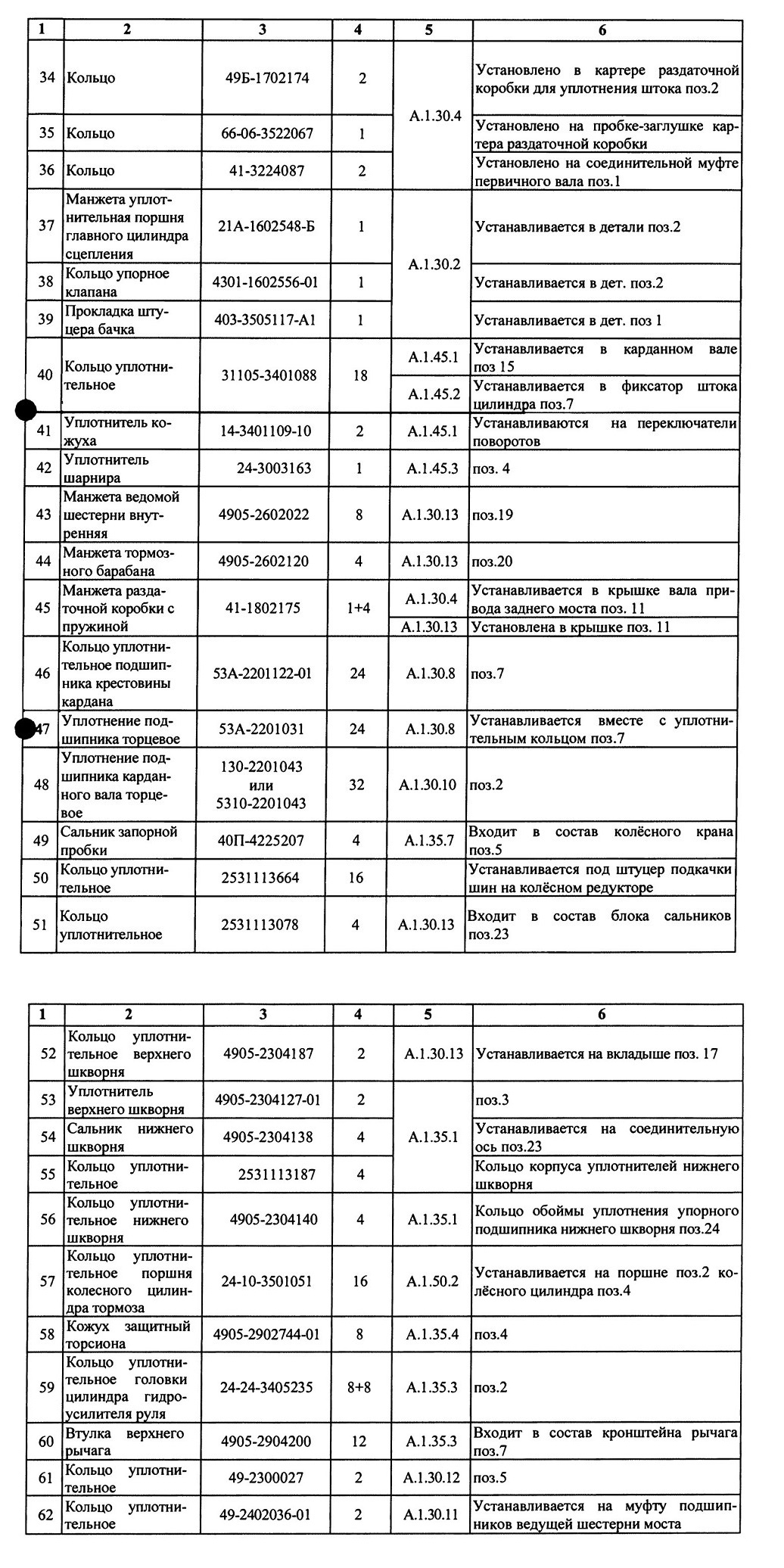

№	Наименование	Обозначение	Кол-во на авт.	№ рисунка	Позиция на рисунке или описание места установки
1	2	3	4	5	6
1	Патрубок угловой	АДВР.078.00.00.003	6	А. 1.25.9	Установлены на входе и выходе из котла подогревателя поз. 15, на выходе из водяного насоса поз. 11 и нагнетателя воздуха, на кране шаровом
2	Рукав 1=65 мм	233114-1015047	5	А. 1.25.9	Установлены: - 2 шт. на подводящей трубе к водяному насосу поз.1; - 2 шт. на подводящей трубе к двигателю; - 1 шт. на трубе подводящей крана шарового
3	Рукав 1=120 мм	233114-1015048-10	1	А.1.25.9	Установлены на трубе, отводящей охлаждающую жидкость из передней части водосборной трубы
4	Рукав 1=100 мм	233114-1015049	1	А.1.25.9	Установлен на трубе, отводящей охлаждающую жидкость из задней части водосборной трубы
5	Рукав 1=65 мм	233114-1015102-20	5	А.1.25.9	Установлены: - 2 шт. на кране шаровом; - 1 шт. на отводящей трубе из водосборной трубы; - 2 шт. на трубе подвода охлаждаю щей жидкости к водяному насосу
6	Рукав 1=355 мм	233114-1015103-10	1	А. 1.25.9	Пароотвод от котла подогревателя
7	Рукав 1=60 мм	233114-1015109-10	8	А.1.25.9	Установлены на сливных трубопроводах тепловой подготовительной системы двигателя к пуску
8	Рукав 1=100 мм	233114-1015242	1	А. 1.25.9	Установлен в линии слива охлаждающей жидкости из подводящей трубы водяного насоса
9	Рукав 1=70 мм	233114-1015243	2	А.1.25.9	Установлены на трубе, подводящей охлаждающую жидкость к двигателю
10	Рукав 1 =65 мм	233114-1015244	1	А. 1.25.9	Установлен в линии слива охлаждающей жидкости из системы отопления
11	Рукав 1=230 мм	233114-1015415-10	1	А. 1.25.9	Установлен в топливной системе у топливного бака
