Автомобиль Exeed VX. Руководство по эксплуатации (2022 год) - часть 8

СЛУЧАЕ НЕИСПРАВНОСТИ

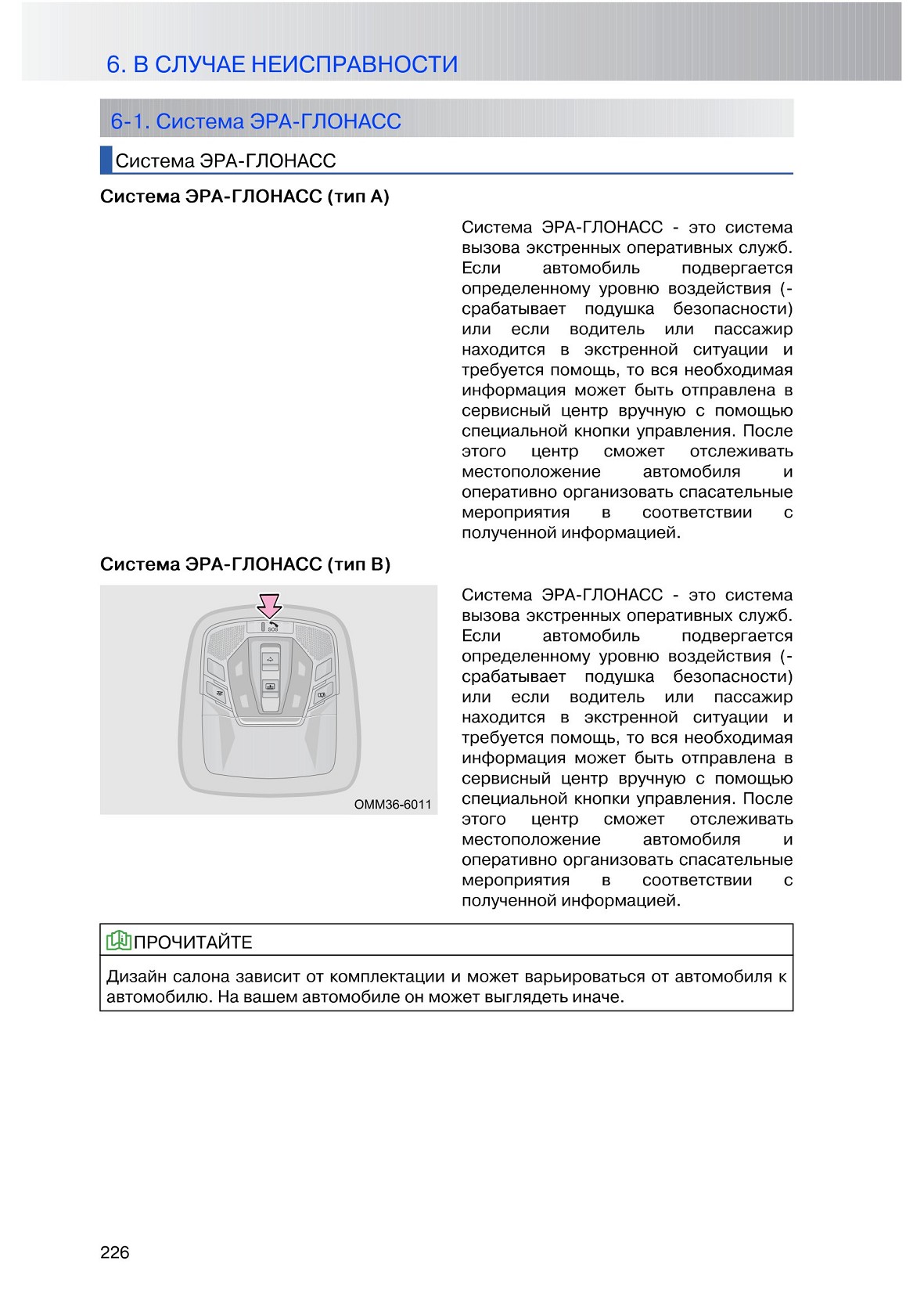

6-1. Система ЭРА-

ГЛОНАСС (для некоторых вариантов исполнения
автомобиля)

Система ЭРА-

ГЛОНАСС......................226

6-2. Ваши действия в

экстренной ситуации

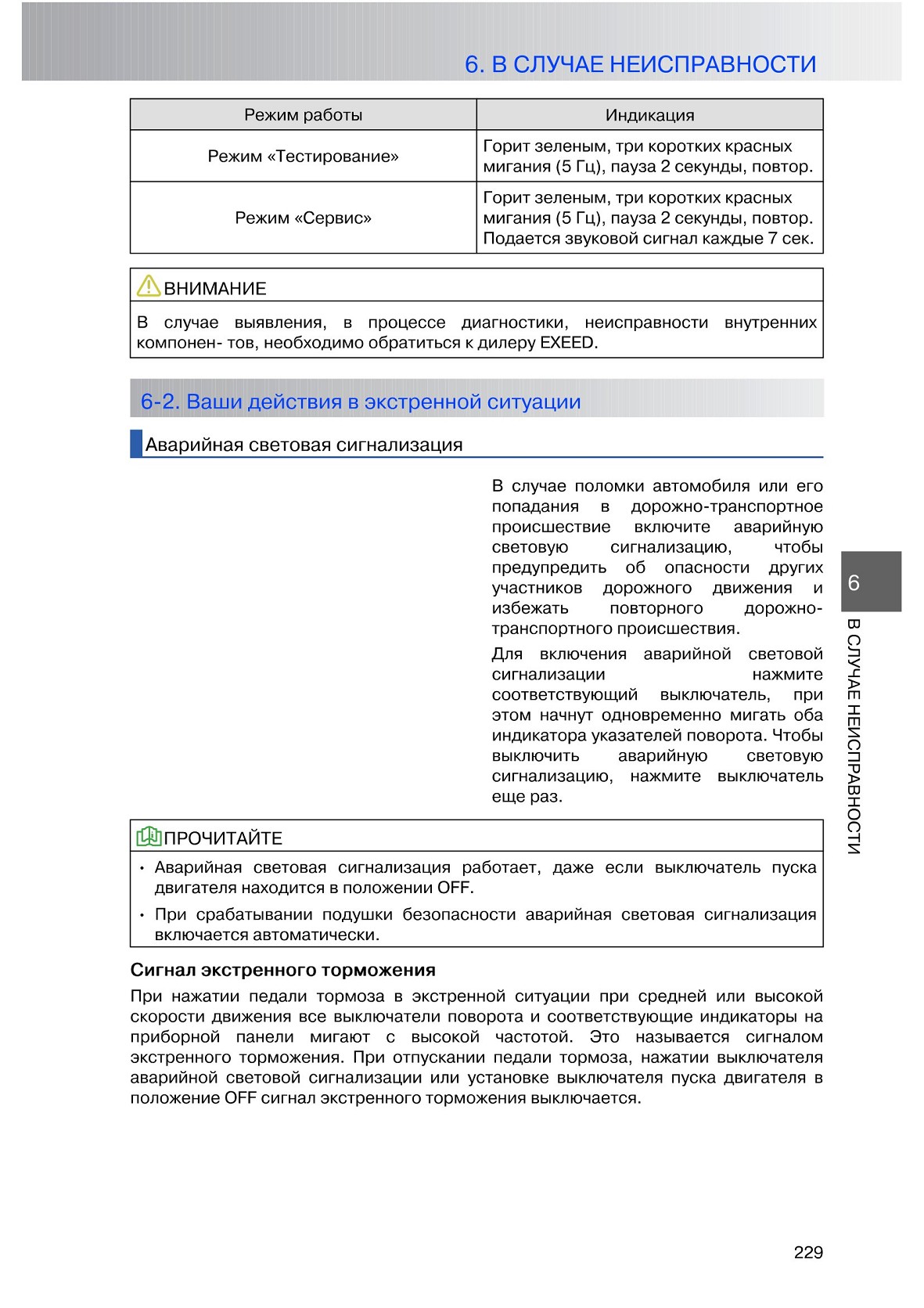

Аварийная световая сигнализация................229

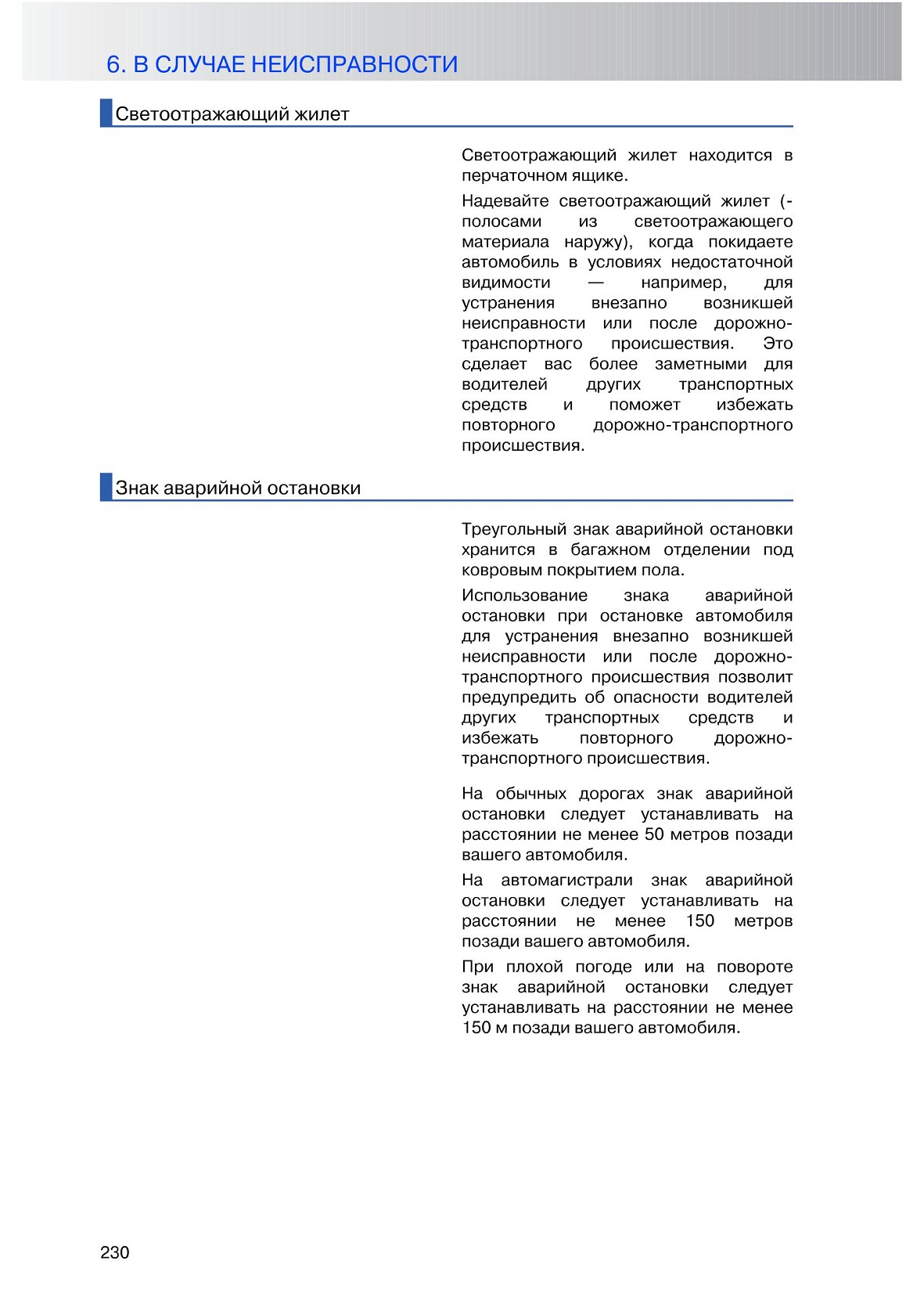

Светоотражающий жилет............................230

Знак аварийной остановки......................230

Инструмент...................231
6-3. Ваши действия в случае неисправности

Если колесо получило повреждение при движении автомобиля ... 231

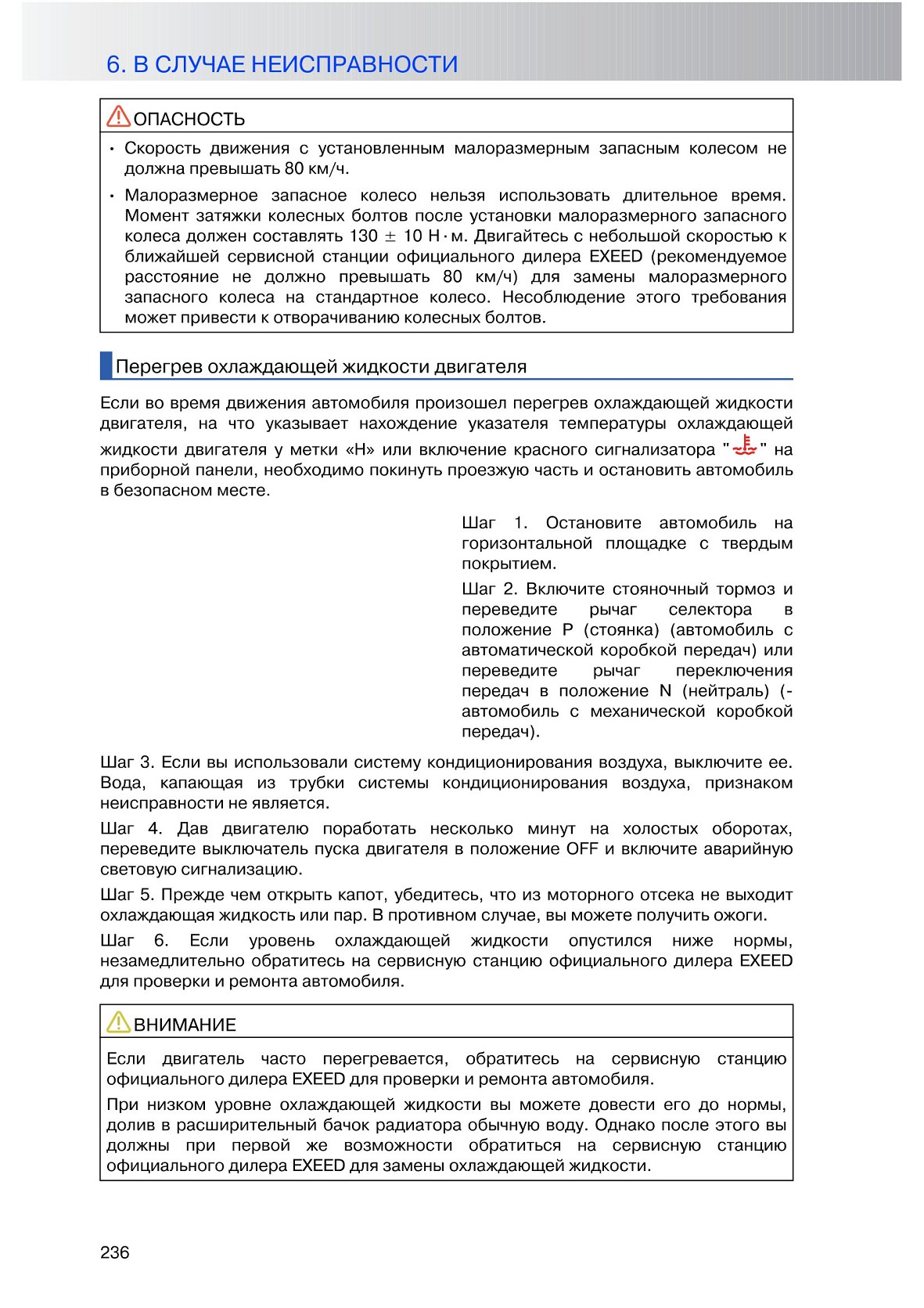

Перегрев

охлаждающей
жидкости двигателя.......236

Действия при разряде

аккумуляторной

батареи.........................237

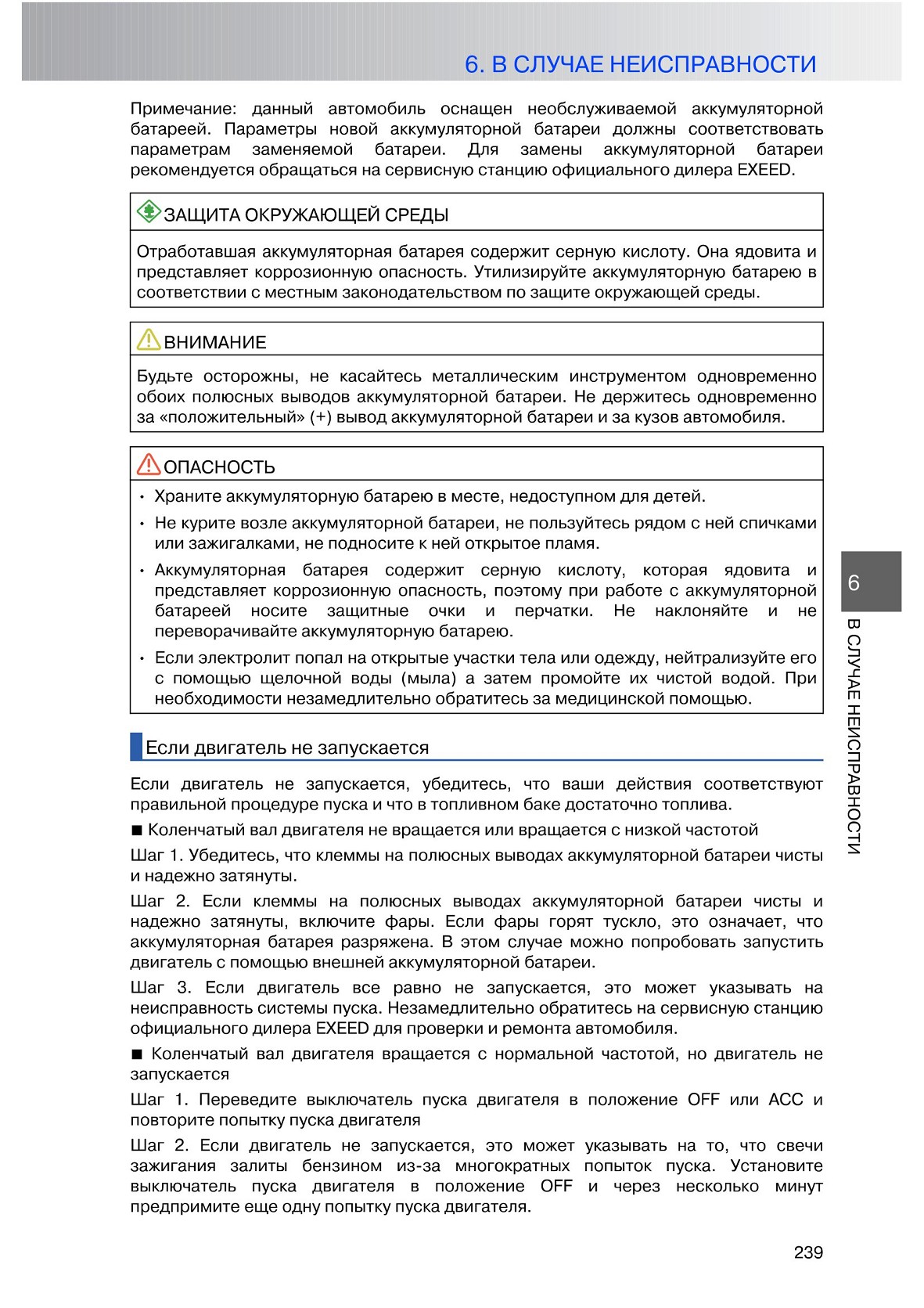

Если двигатель не запускается...................239
6-4. Буксировка

Буксировка вашего автомобиля...................240

Буксировка

неисправного

автомобиля...................241

Установка буксирной проушины......................242

6-5. Предохранители Блок

предохранителей...........243

Проверка

предохранителей...........244

Замена

предохранителей...........245

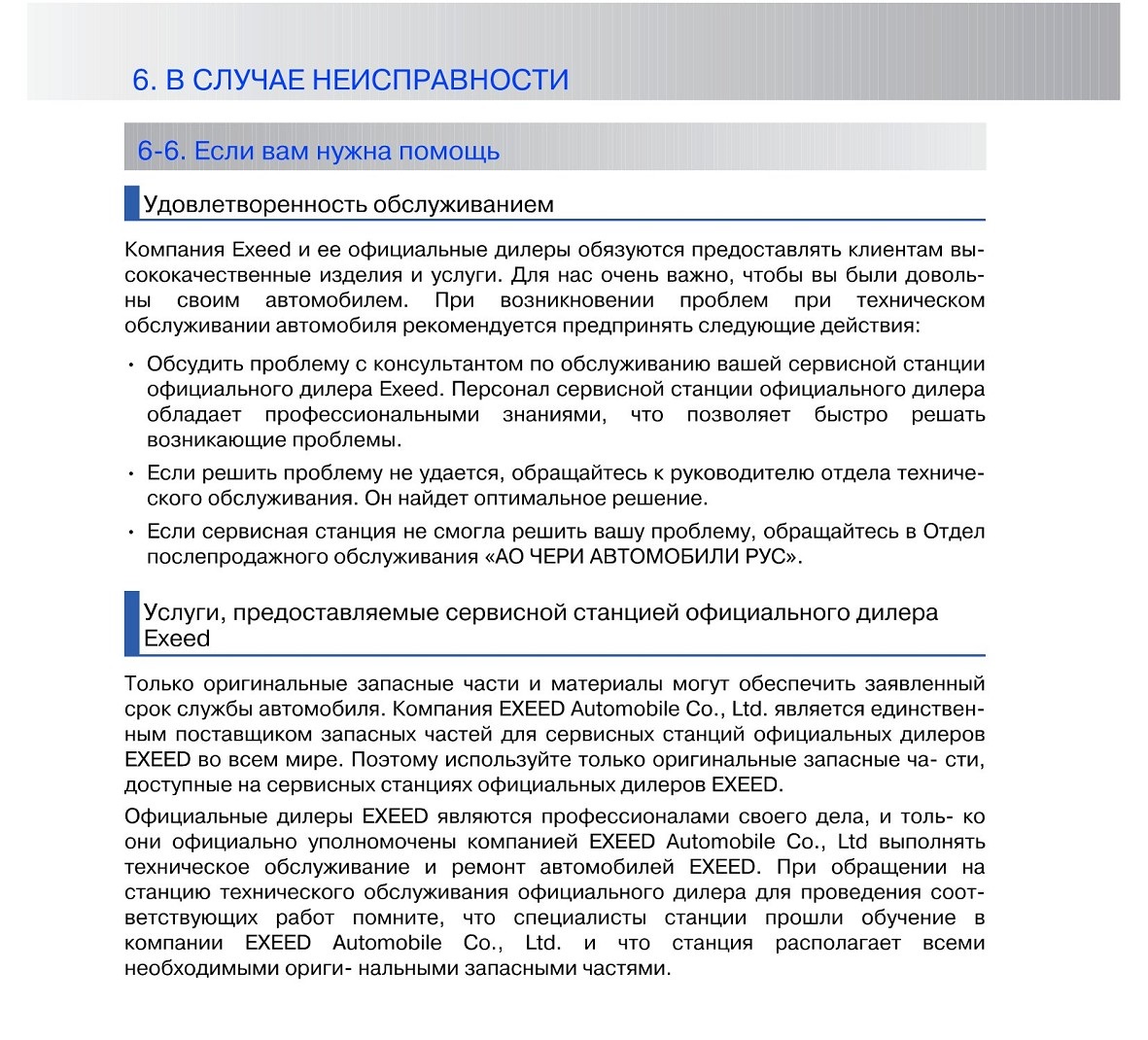

6-6. Если вам нужна помощь

Удовлетворенность обслуживанием.............246

Услуги,

предоставляемые сервисной станцией официального дилера Exeed............................246

Замена резервной батареи производится только у авторизованных дилеров EXEED. В случае обнаружения неисправности в работе изделия следует обратиться в сервисный центр. Запрещается проводить ремонт самостоятельно.

Вызов экстренной оперативной службы невозможен в следующих случаях:

• плохого сигнала мобильной сети, или если занята линия диспетчерского центра ЭРА-ГЛОНАСС;

• автомобиль находится вне зоны действия мобильной сети (тоннели, подземные парковки и т. д.);

• неисправности элементов устройства телекоммуникационной системы.

Индикаторы состояния системы

Для визуального контроля работоспособности системы используется индикатор состояния блока интерфейса пользователя.

При подаче питания на изделие, индикатор состояния горит красным цветом в течение пяти секунд, если изделие исправно и прошло самодиагностику, индикатор состояния гаснет и изделие переходит в рабочий режим.

При обнаружении неисправности встроенных компонентов во время проведения самодиагностики изделие переходит в состояние сервисной индикации. Возможные варианты индикации состояния изделия приведены в таблице.

Таблица 1. Индикация состояний системы

Режим работы	Индикация
Включение УВЭОС после подачи зажигания	Горит красным от 3 до 10 секунд.
Режим «ЭРА»	Горит зеленым, если внутренняя диагно- стика прошла успешно. Горит красным, если есть неисправность.
Неисправность УВЭОС	Горит красным постоянно. Код неисправности может быть считан по CAN-шине или USB-соединению.
Сеть сотового оператора временно не доступна	Пять коротких красных миганий (5 Гц) и опциональная голосовая подсказка «Сеть сотового оператора временно не доступна».
Установление соединения в режиме «Экстренный вызов»	Медленное мигание красный/зеленый (1 Гц). Опциональная голосовая подсказка информирует о режиме: - «Установление соединения»; - «Передача данных в систему».
Передача МНД в режиме «Экстренный вызов»
Голосовое соединение в режиме «Экстренный вызов»	Горит зеленым постоянно. Опциональная голосовая подсказка «Соединение установлено».

Инструмент
1 Домкрат

2 Баллонный ключ

3 Буксирная проушина

4 Рукоятка домкрата

5 Удлинитель баллонного ключа

6-3. Ваши действия в случае неисправности

если колесо получило повреждение при движении автомобиля

Если во время движения автомобиля колесо получило повреждение, возьмите рулевое колесо обеими руками и, продолжая прямолинейное движение, плавно снизьте скорость. Остановите автомобиль в безопасном месте в стороне от транспортного потока.

1. Подготовка к замене поврежденного колеса

Шаг 1. Остановите автомобиль на горизонтальной площадке с твердым покрытием.

Шаг 2. Включите стояночный тормоз и переведите рычаг селектора в положение Р (стоянка) (автомобиль с автоматической коробкой передач) или переведите рычаг переключения передач в положение N (нейтраль) (автомобиль с механической коробкой передач).

Шаг 3. Переведите выключатель пуска двигателя в положение OFF и включите аварийную световую сигнализацию.

Шаг 4. Попросите всех выйти из автомобиля и встать с той стороны автомобиля, которая находится дальше от транспортного потока.

Шаг 5. Наденьте светоотражающий жилет и установите знак аварийной остановки на расстоянии 50 - 150 метров позади автомобиля (в зависимости от дорожных условий).
Не следует продолжать движение с поврежденным колесом. В противном случае, при движении даже на небольшое расстояние произойдет необратимое повреждение шины.

Пуск двигателя от внешней аккумуляторной батареи

• Запрещается длительная буксировка автомобиля.

• Никогда не буксируйте другой автомобиль, если он тяжелее вашего, иначе ваш автомобиль может получить повреждения.

• Надежно закрепите трос, цепь или жесткую сцепку в буксирной проушине.

• Водитель буксирующего и водитель буксируемого автомобиля должны знать правила буксировки. В противном случае, буксировка запрещена.

• Во избежание повреждения автомобиля не буксируйте его со смещением.

• При неработающем двигателе вакуумный усилитель тормозной системы и усилитель рулевого управления не функционируют. Поэтому управление рулевым колесом и пользование педалью тормоза потребуют большего усилия, чем обычно. При буксировке соблюдайте повышенную осторожность.

• При необходимости буксировки автомобиля с автоматической коробкой передач обратитесь за помощью на сервисную станцию официального дилера EXEED или в компанию, специализирующуюся на эвакуации автомобилей.

• Если буксируемый автомобиль передвигается с трудом, не продолжайте буксировку во избежание дополнительного повреждения автомобиля. Обратитесь за помощью на сервисную станцию официального дилера EXEED или в компанию, специализирующуюся на эвакуации автомобилей.

• Во избежание травм в буксируемом автомобиле не должно быть никого, кроме водителя.

• При буксировке автомобиля избегайте резкого трогания с места или непредсказуемых маневров, которые могут привести к избыточной нагрузке на буксирную проушину, трос, цепь или жесткую сцепку. Буксирная проушина, трос, цепь или жесткая сцепка могут разрушиться, став причиной тяжелых травм или повреждений.

Установка буксирной проушины

Передняя буксирная проушина

Шаг 1. С помощью плоской отвертки, обернутой изоляционной лентой, снимите декоративную крышку отверстия для передней буксирной проушины.

Шаг 2. Вставьте буксирную проушину в специальное отверстие и вверните ее по часовой стрелке. Затем надежно затяните проушину с помощью баллонного ключа.

Задняя буксирная проушина

Блок предохранителей и реле в передней панели

Шаг 1. Переведите выключатель пуска двигателя в положение OFF.

Шаг 2. Отсоедините провод от «отрицательного» (-) полюсного вывода аккумуляторной батареи.

Шаг 3. Снимите декоративную накладку в левой нижней части панели управления для проверки или замены предохранителей.

• Проверьте предохранители, вызывающие у вас подозрение, по схеме, нанесенной на внутреннюю сторону крышки блока.

• Во избежание повреждения электрической системы содержите блок плавких предохранителей в чистоте. Не допускайте попадания влаги внутрь блока через открытую крышку.

• Во избежание повреждения автомобиля проявляйте осторожность при снятии и установке левой нижней декоративной накладки панели управления. При необходимости обратитесь для этого на сервисную станцию официального дилера EXEED.

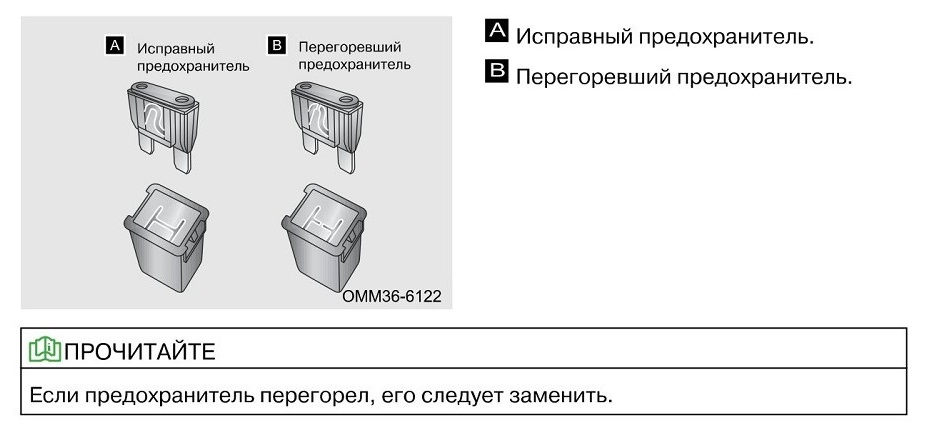

Проверка предохранителей

Замена предохранителей
Шаг 1. Переведите выключатель пуска двигателя в положение OFF.

Шаг 2. Проверьте предохранители, вызывающие у вас подозрение, по схеме, нанесенной на внутреннюю сторону крышки блока.

Шаг 3. Для извлечения предохранителя воспользуйтесь специальным

пинцетом.
Шаг 4. Проверьте исправность предохранителя. Если вы не уверены, исправен ли предохранитель, замените его заведомо исправным предохранителем того же номинала. Номинал предохранителей указан на самом предохранителе и на крышке блока предохранителей.

При отсутствии запасного предохранителя можно при крайней необходимости использовать предохранитель такого же номинала от второстепенного потребителя электроэнергии. Но лучше приобрести набор запасных

предохранителей и хранить его в автомобиле.

• Запрещается изменять конструкцию предохранителей или блоков предохранителей.

• Для замены используйте только предохранитель того же номинала, что и у предыдущего предохранителя. Запрещается даже временно заменять перегоревший предохранитель проволокой. В противном случае, возможно серьезное повреждение электрооборудования автомобиля или его возгорание.

Техническое обслуживание

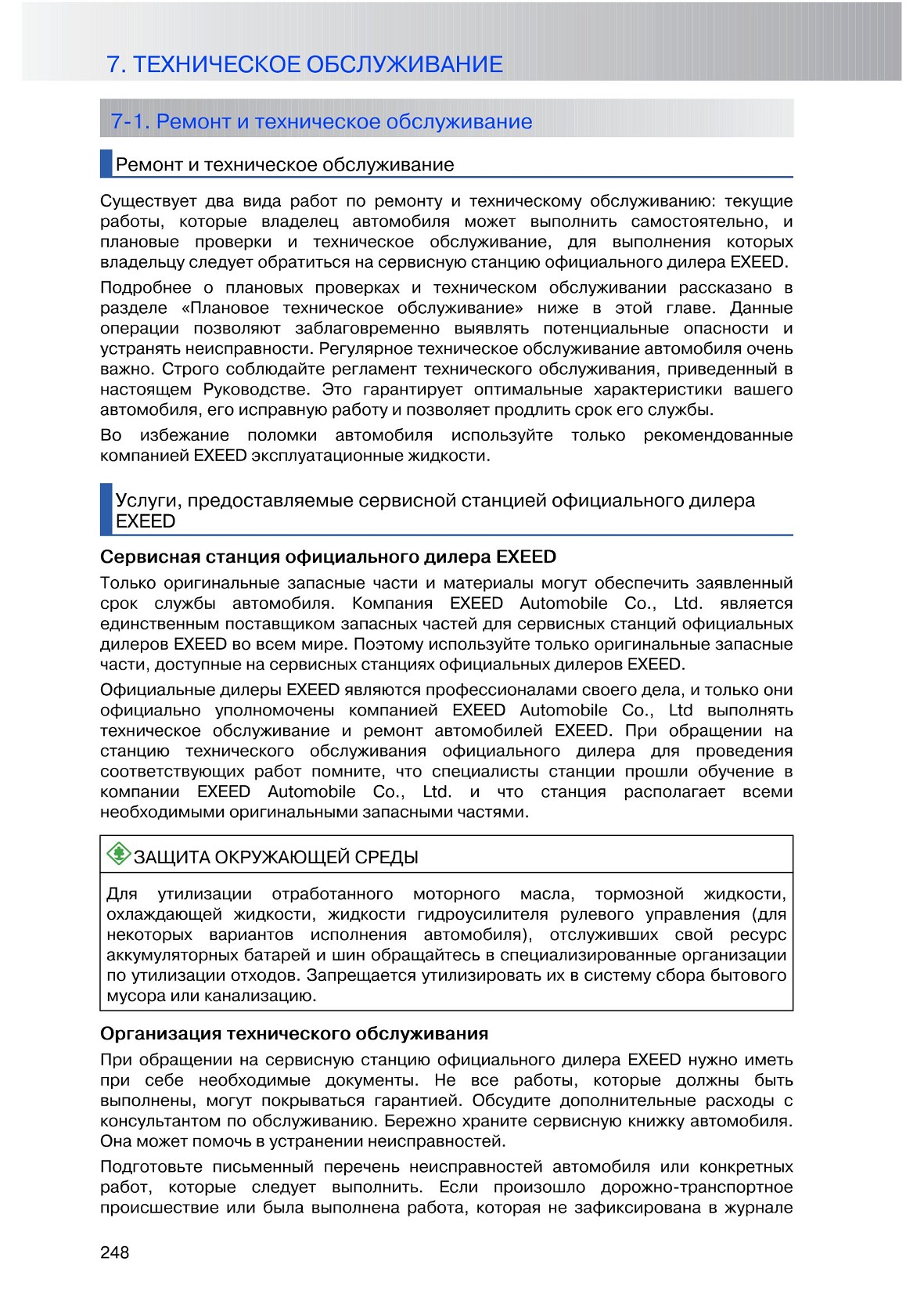

7-1. Ремонт и техническое обслуживание

Ремонт и техническое обслуживание................248

Услуги, предоставляемые сервисной станцией официального дилера EXEED...........................248

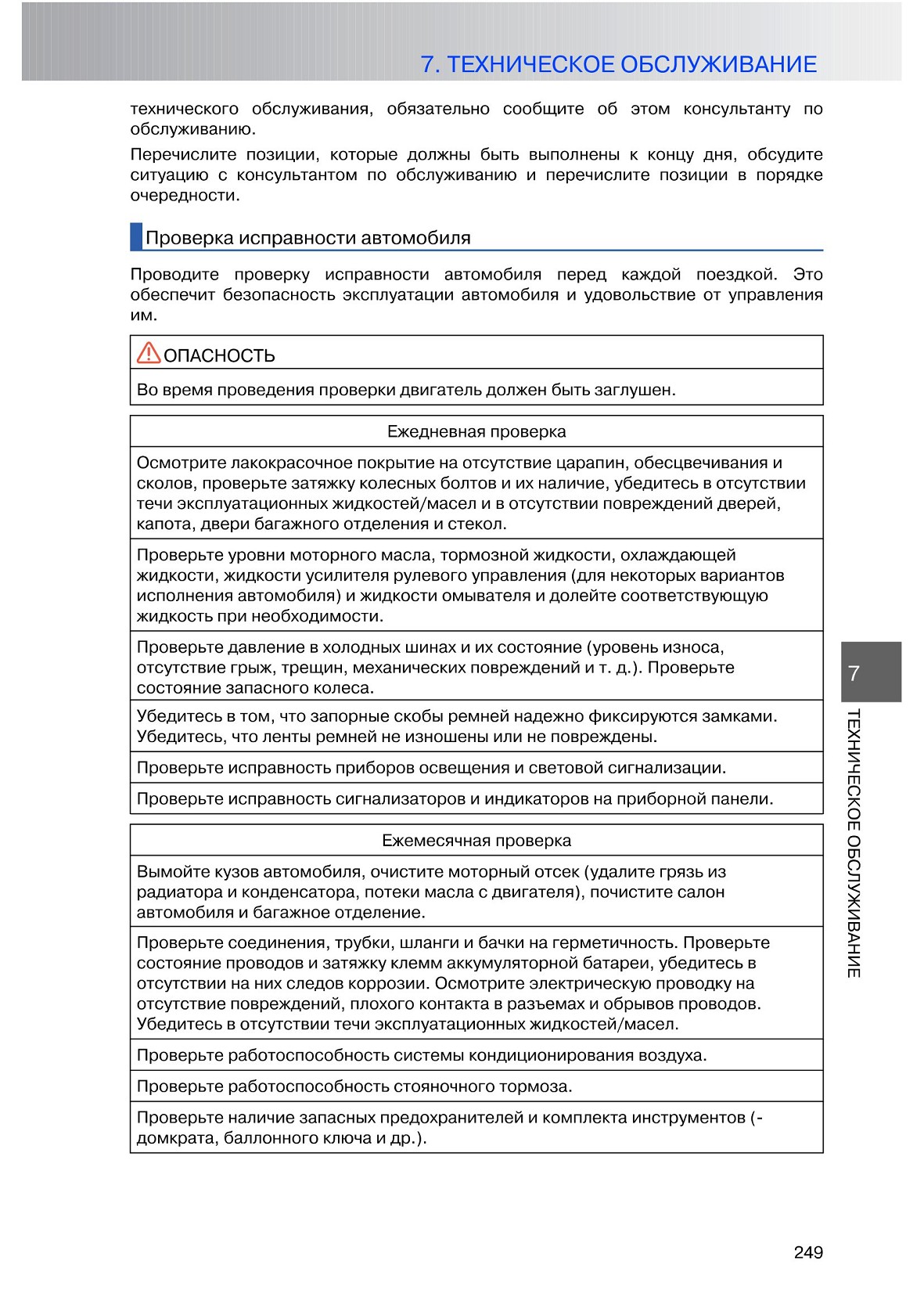

Проверка исправности автомобиля...................249

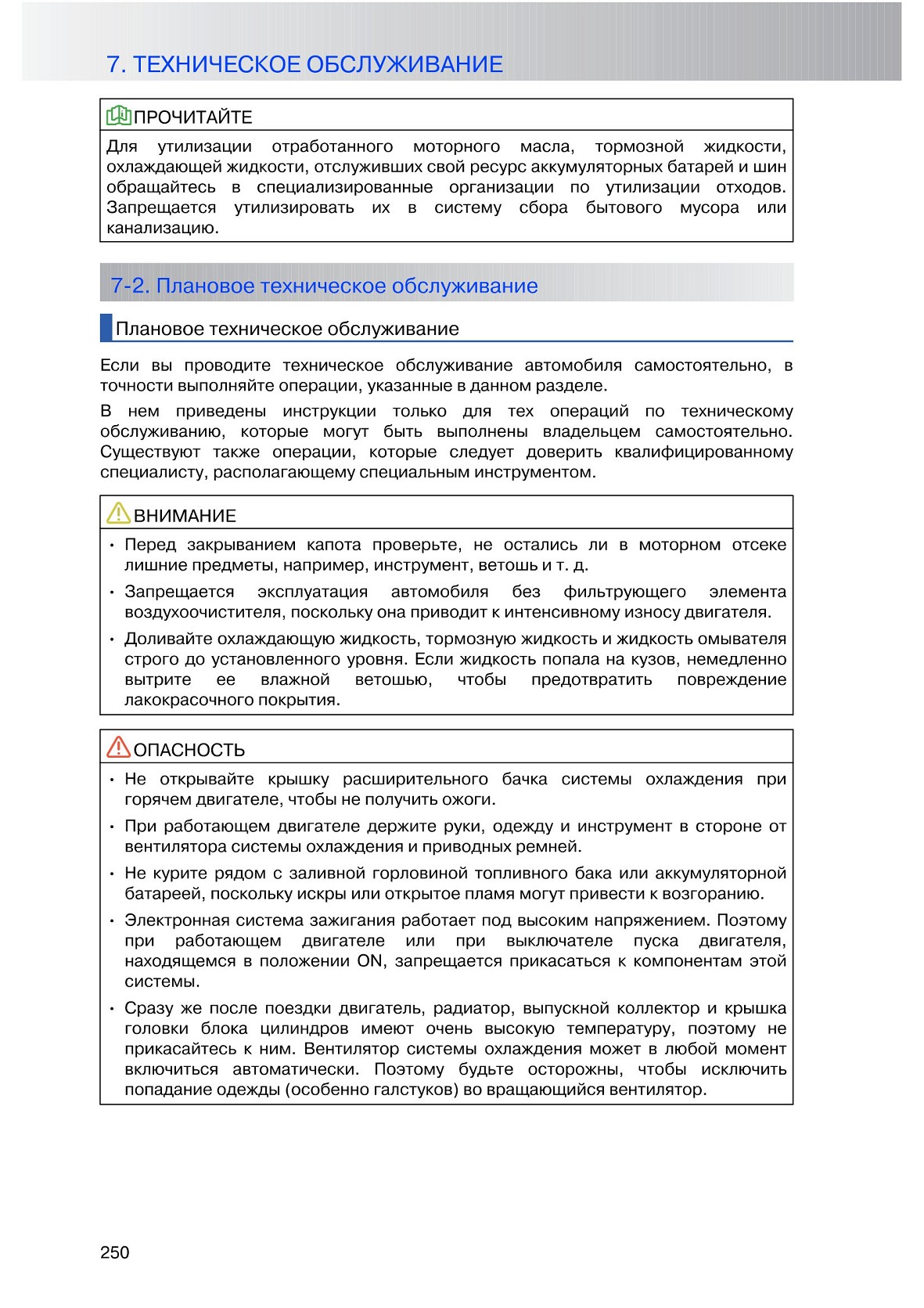

7-2. Плановое техническое обслуживание

Плановое техническое обслуживание................250

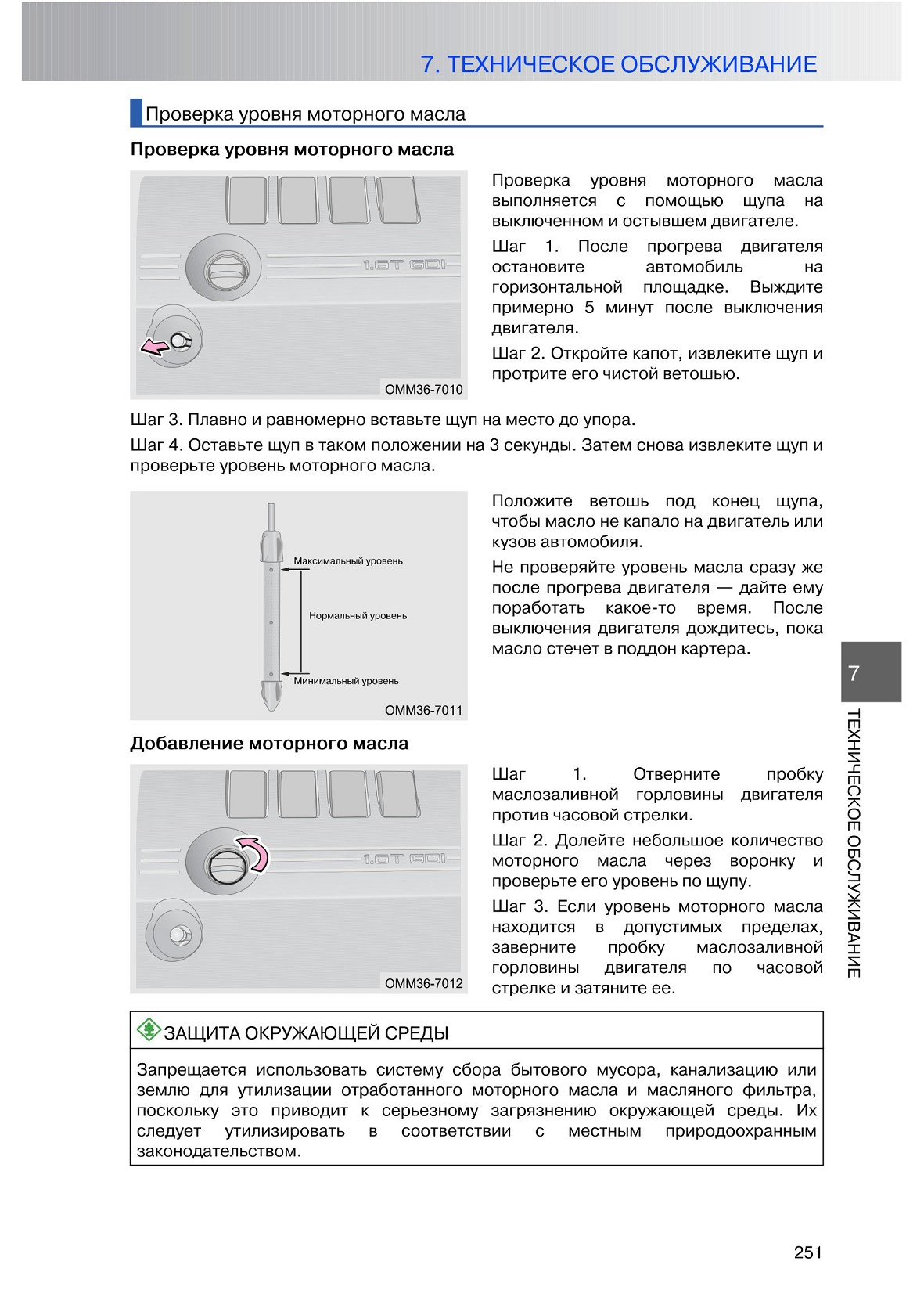

Проверка уровня моторного масла...........251

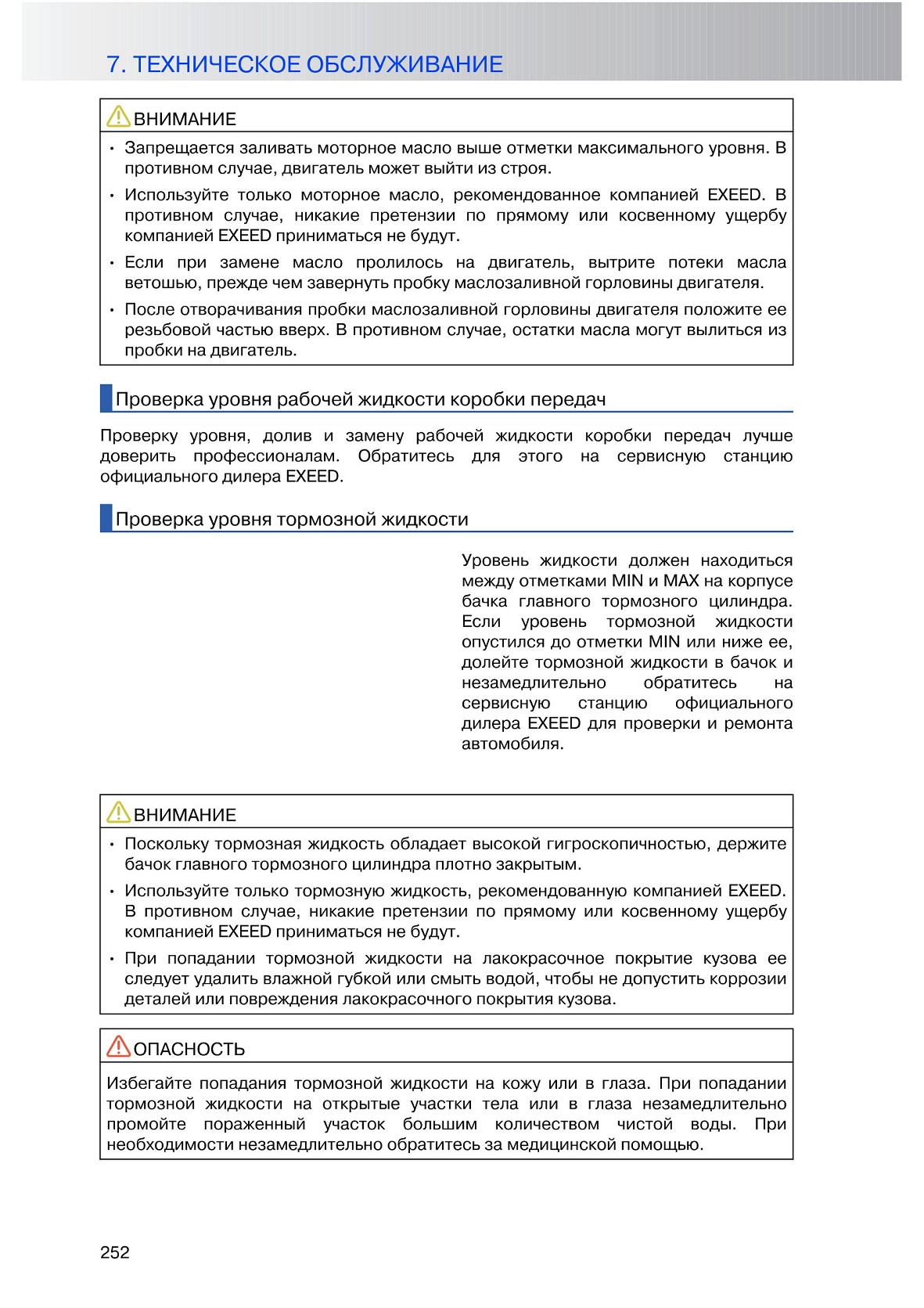

Проверка уровня рабочей жидкости коробки передач............252

Проверка уровня тормозной жидкости......252

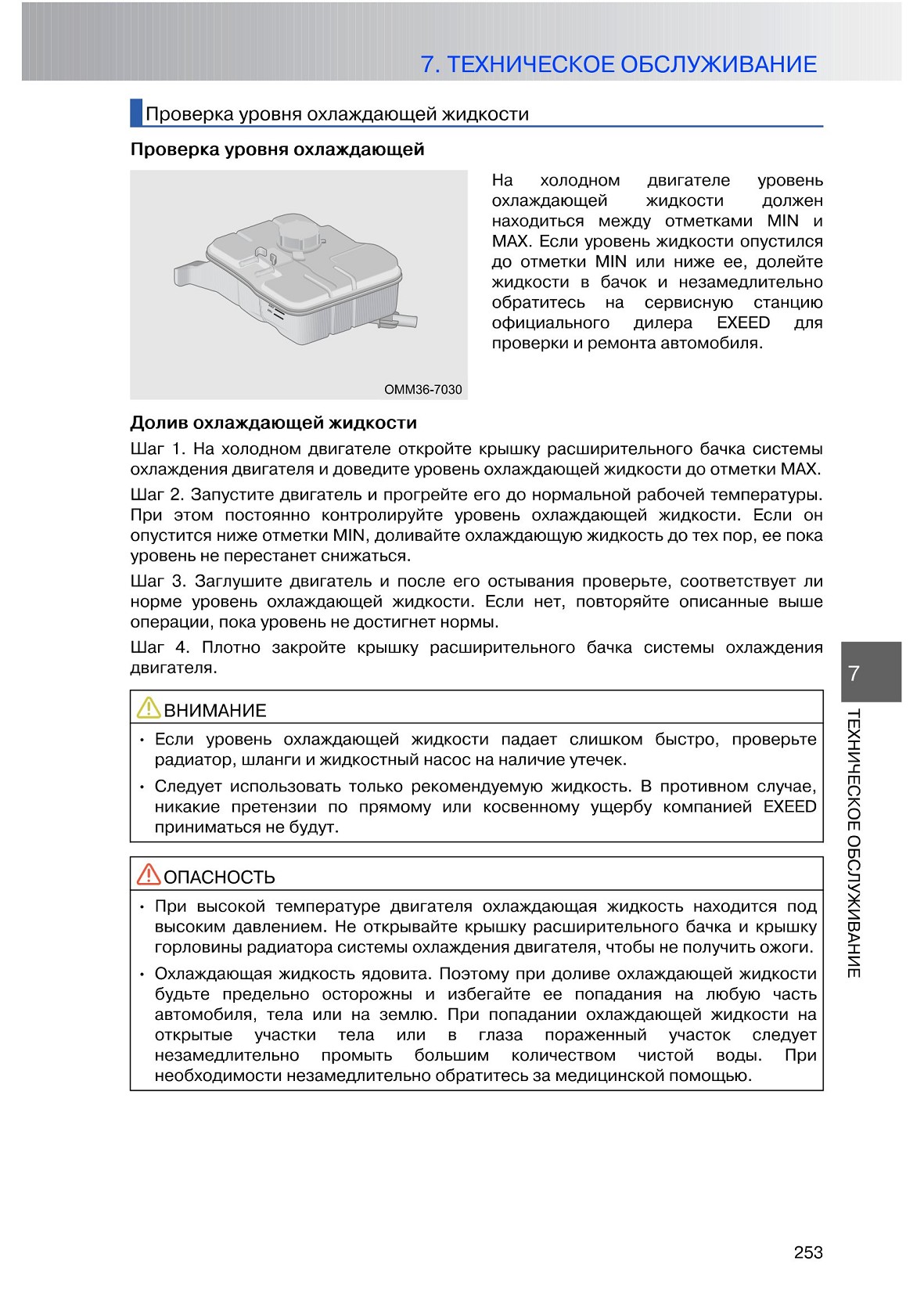

Проверка уровня охлаждающей жидкости.......................253

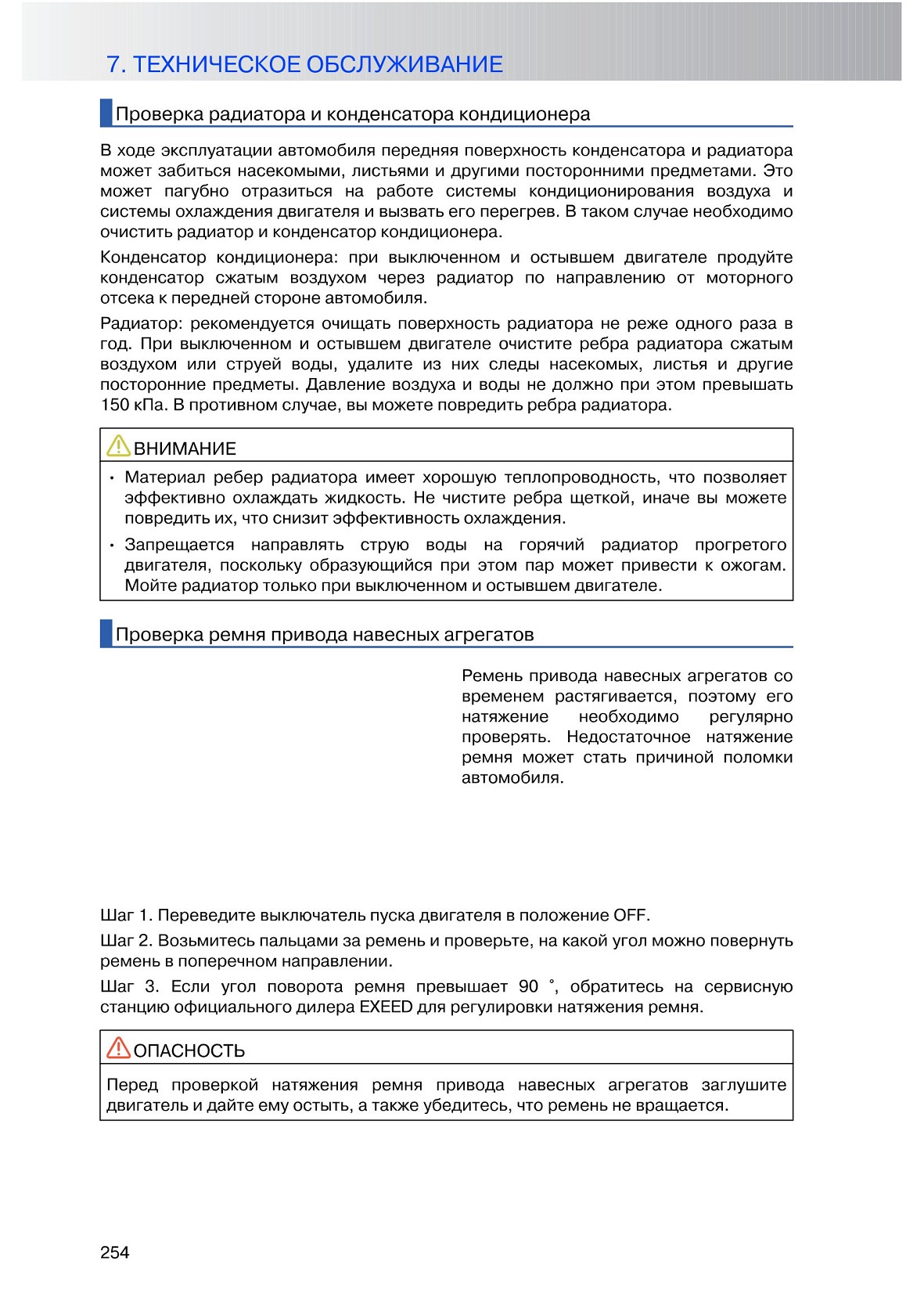

Проверка радиатора и конденсатора кондиционера................254

Проверка ремня привода
навесных агрегатов.......254

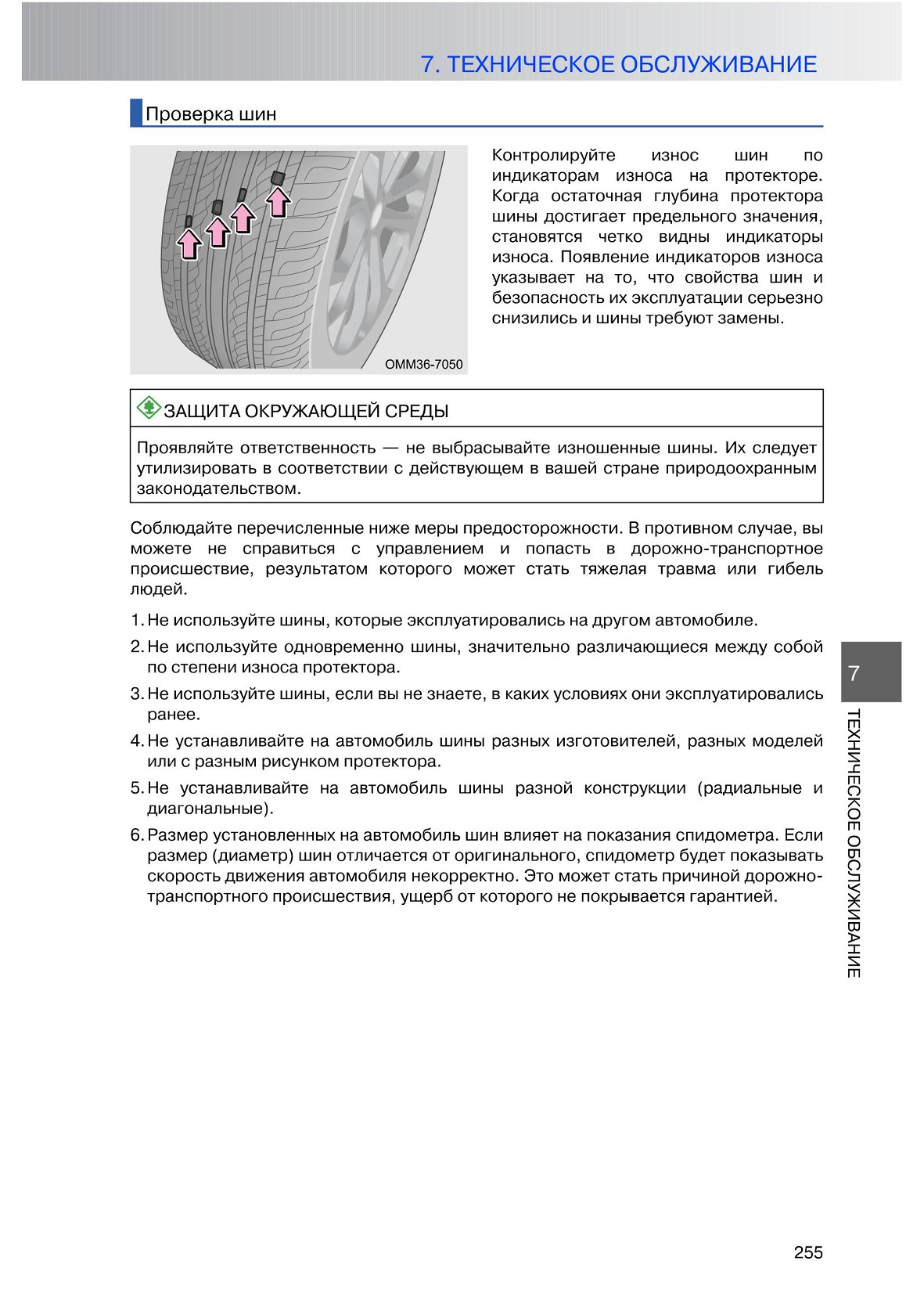

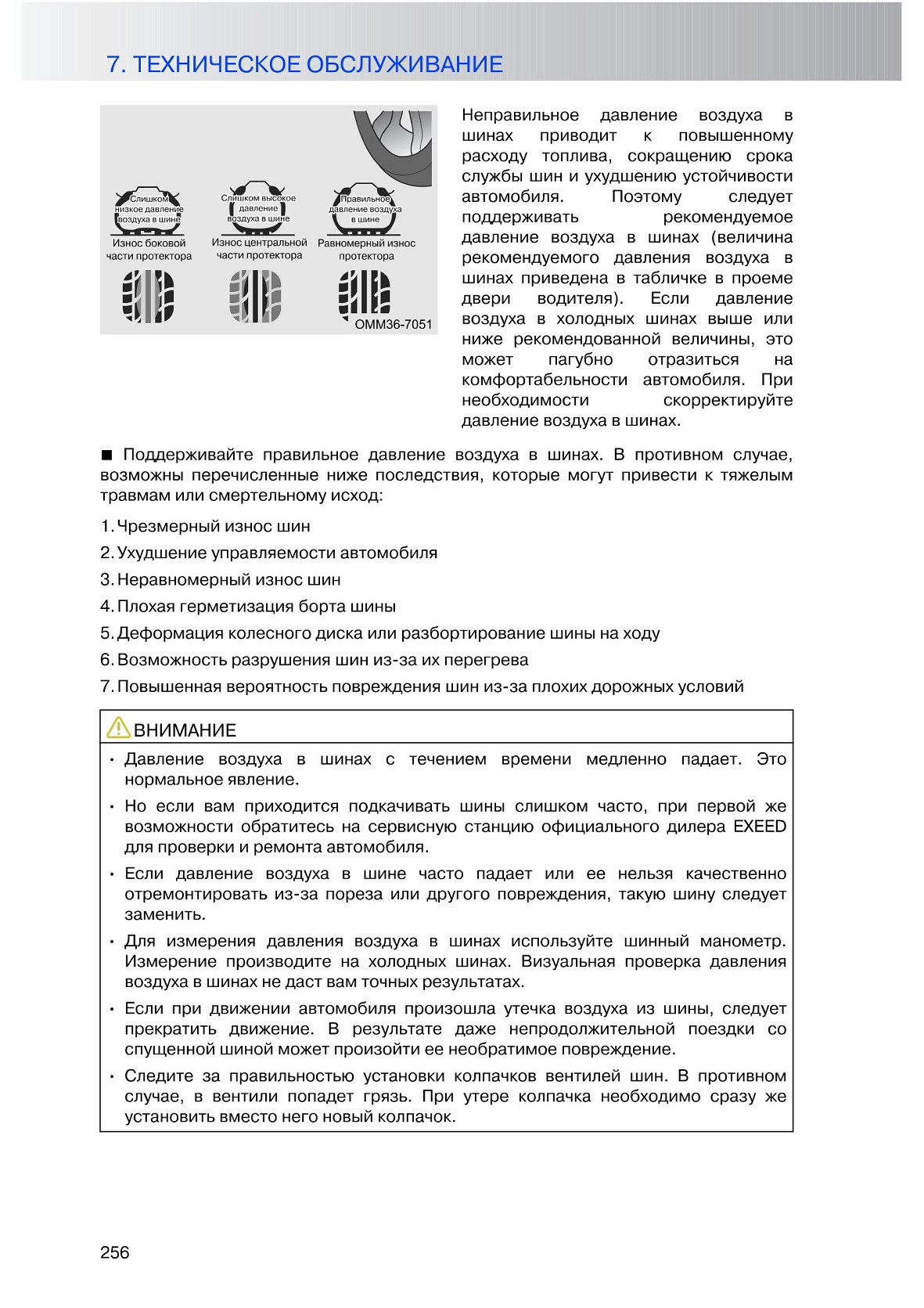

Проверка шин................255

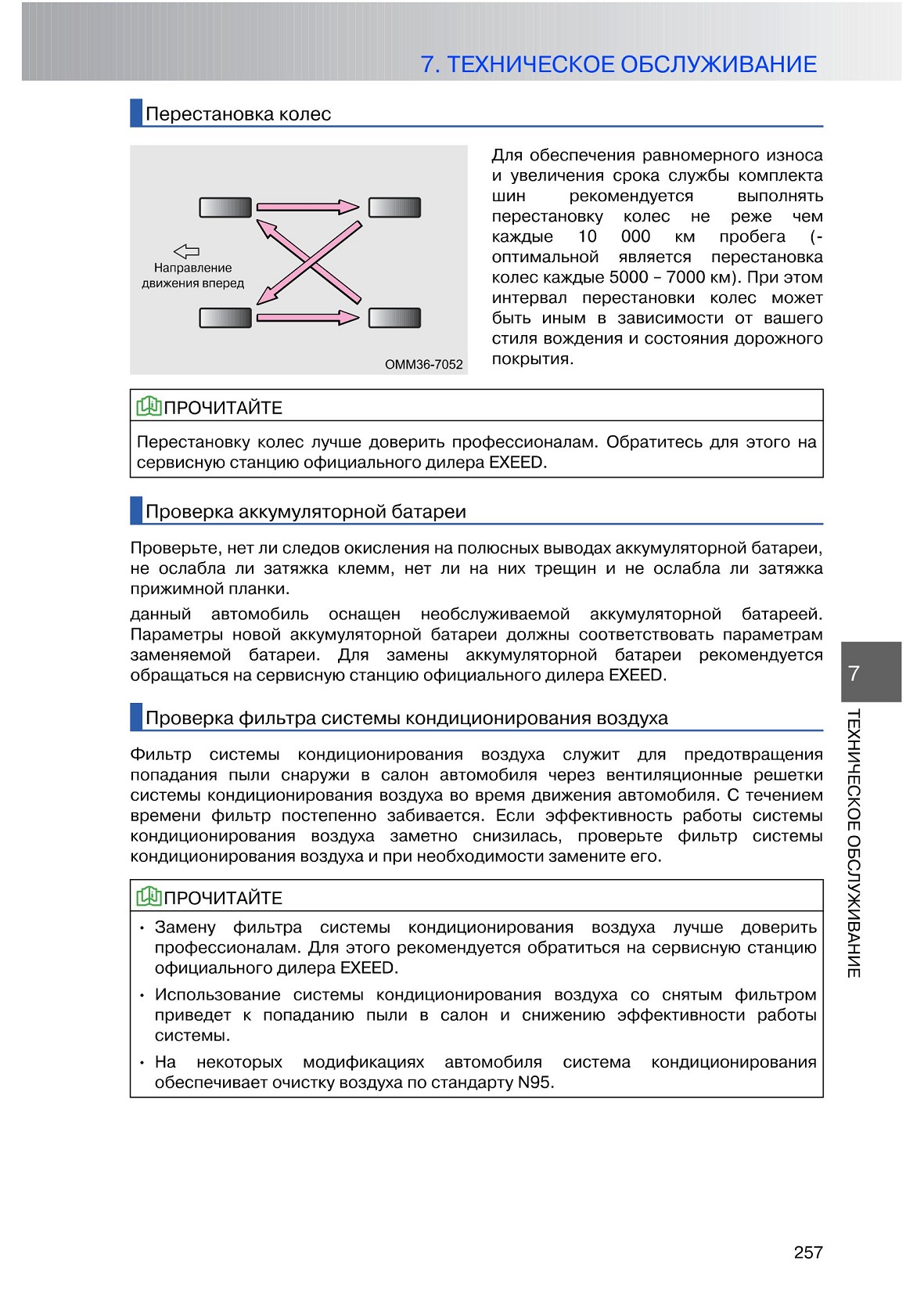

Перестановка колес.......257

Проверка аккумуляторной батареи.........................257

Проверка фильтра системы

кондиционирования воздуха.........................257

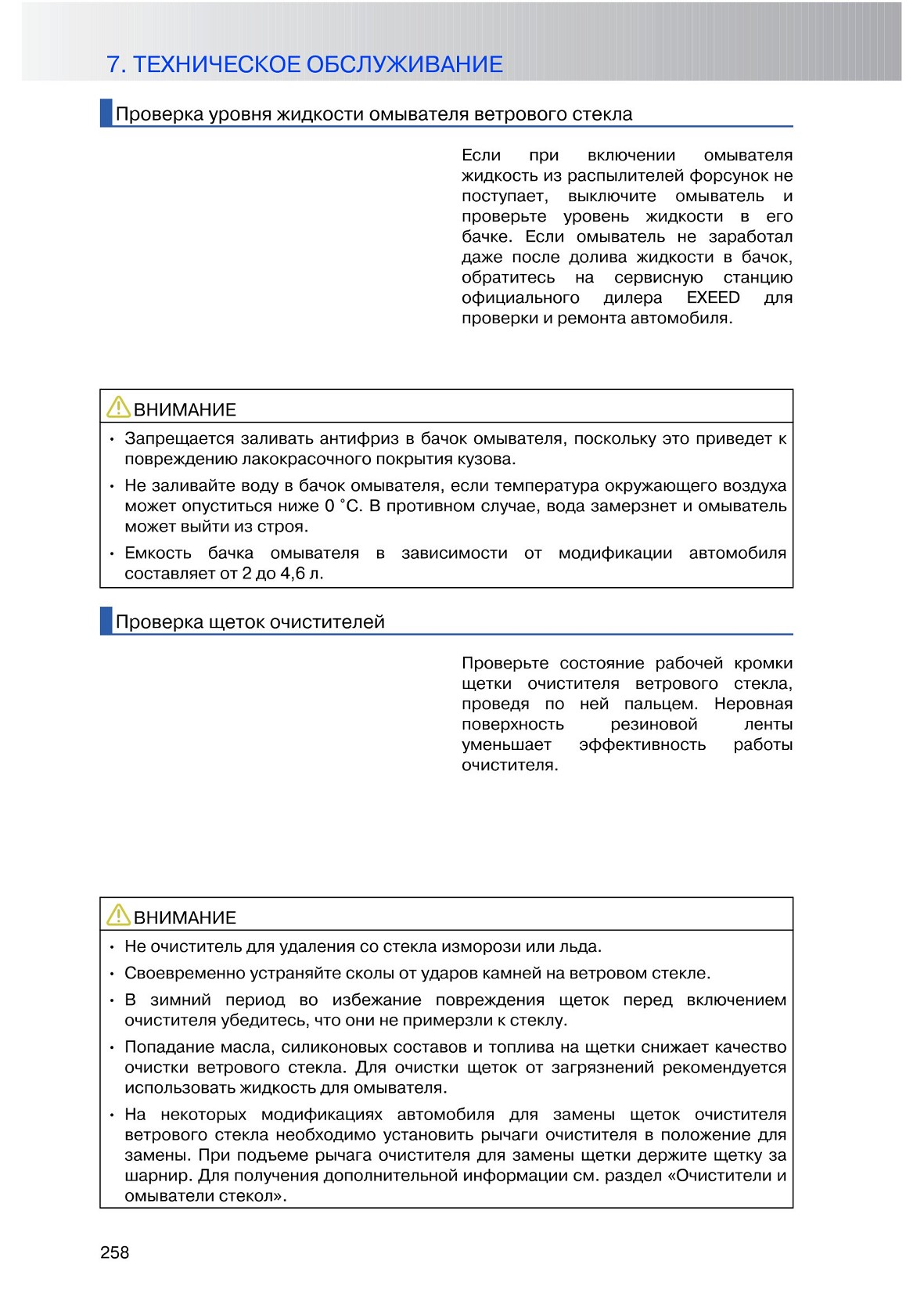

Проверка уровня жидкости омывателя ветрового стекла...........258

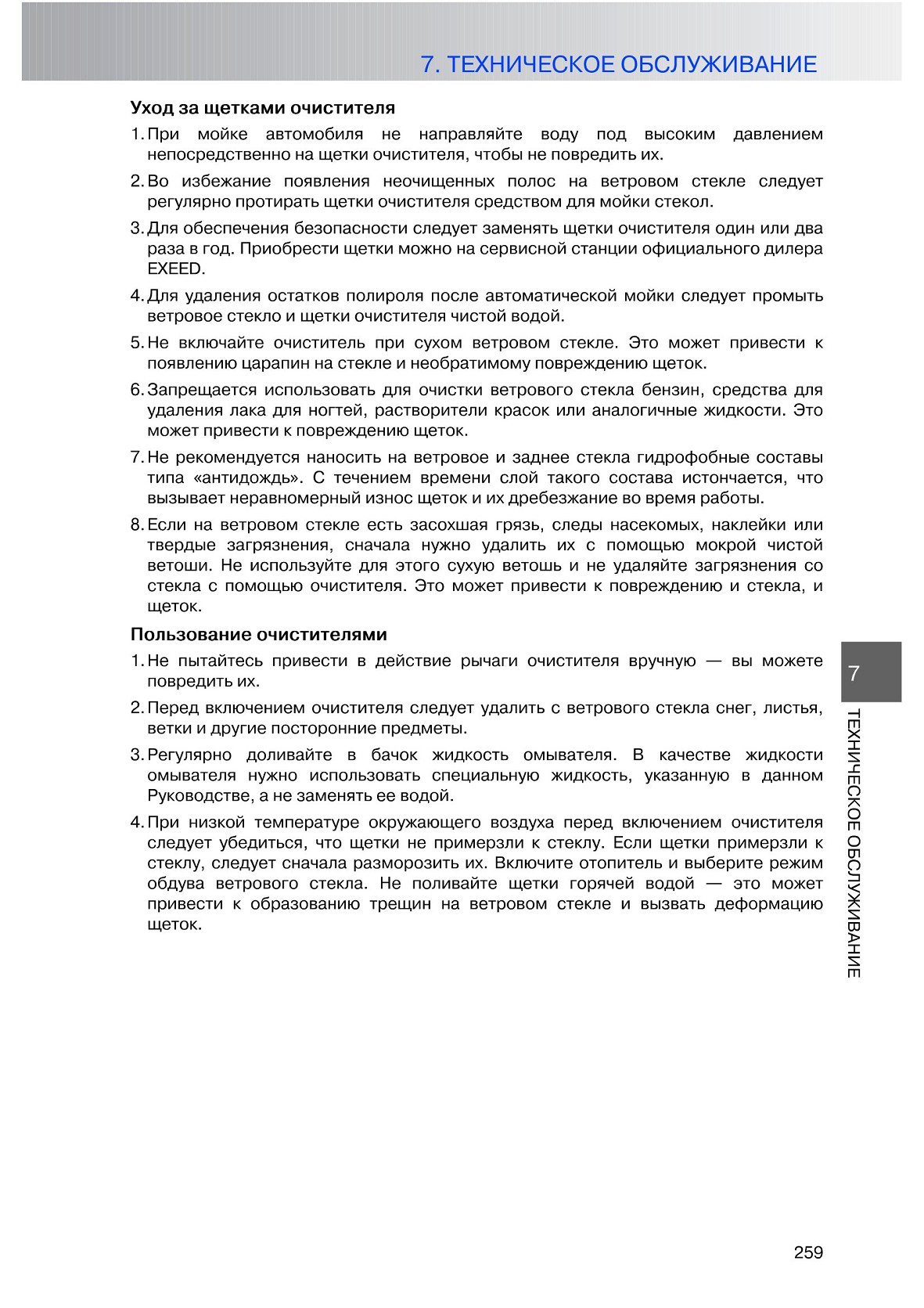

Проверка щеток очистителей..................258
7-3. Плановое техническое обслуживание

Информация о первом техническом обслуживании...............260

Регламент технического обслуживания................261

Технические данные......267
