Рабочая тормозная система

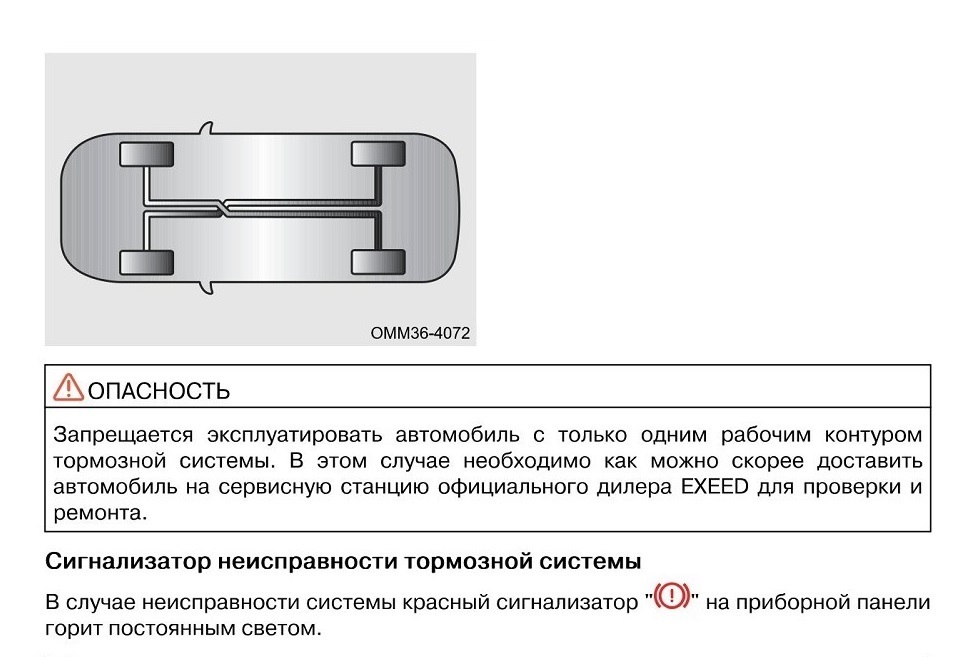

Данный автомобиль имеет

двухконтурную тормозную систему, состоящую из двух независимых контуров. В случае отказа одного из контуров работоспособность

тормозной системы обеспечит второй контур. Но при этом водителю придется нажимать педаль тормоза сильнее, чем обычно, тормозной путь автомобиля увеличится и будет гореть сигнализатор неисправности тормозной системы.

Если сигнализатор неисправности тормозной системы загорелся и не гаснет, необходимо проверить уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится ниже отметки MIN, следует долить тормозной жидкости в бачок. Если причина неисправности не обнаружена, при первой же возможности обратитесь на сервисную станцию официального дилера EXEED.

Меры предосторожности при пользовании тормозной системой

1. Если при торможении возникает постоянное дрожание или вибрация, передающаяся на рулевое колесо, незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

2. При движении на спуске следует включать пониженную передачу для максимального использования торможения двигателем и исключения постоянного применения рабочей тормозной системы. В противном случае, тормозные механизмы перегреются, увеличится тормозной путь и может произойти отказ тормозной системы.

3. Периодически раздающийся шум работы тормозной системы не является свидетельством ее неисправности. Но появление металлического скрежета или продолжительного визга свидетельствует о сильном износе тормозных колодок, которые следует заменить. Для их замены при первой же возможности обратитесь на сервисную станцию официального дилера EXEED.

4. Для обеспечения наилучшего замедления новые фрикционные накладки должны пройти период приработки. При этом на протяжении 200 км после замены колодок эффективность тормозной системы может быть недостаточной. Единственный способ компенсировать этот эффект — соответственно увеличить усилие, с которым вы нажимаете педаль тормоза.

5. В случае намокания тормозных механизмов замедление автомобиля при торможении значительно снижается и могут возникнуть условия для заноса. В этом случае для проверки эффективности торможения слегка нажмите педаль тормоза. После преодоления водной преграды или проезда через глубокую лужу двигайтесь с безопасной скоростью. Для просушки тормозных механизмов несколько раз легко нажмите педаль тормоза, чтобы восстановить эффективность работы тормозной системы.

6. Износ тормозных колодок в значительной степени зависит от условий эксплуатации и манеры вождения автомобиля. Для автомобилей, эксплуатирующихся преимущественно в городских условиях, частые остановки и трогания с места способствуют ускоренному износу тормозных колодок. Поэтому следует регулярно (в соответствии с регламентом технического обслуживания автомобиля) обращаться на сервисную станцию официального дилера EXEED для проверки толщины тормозных колодок и их замены.

4-6. Подушки безопасности (система SRS)

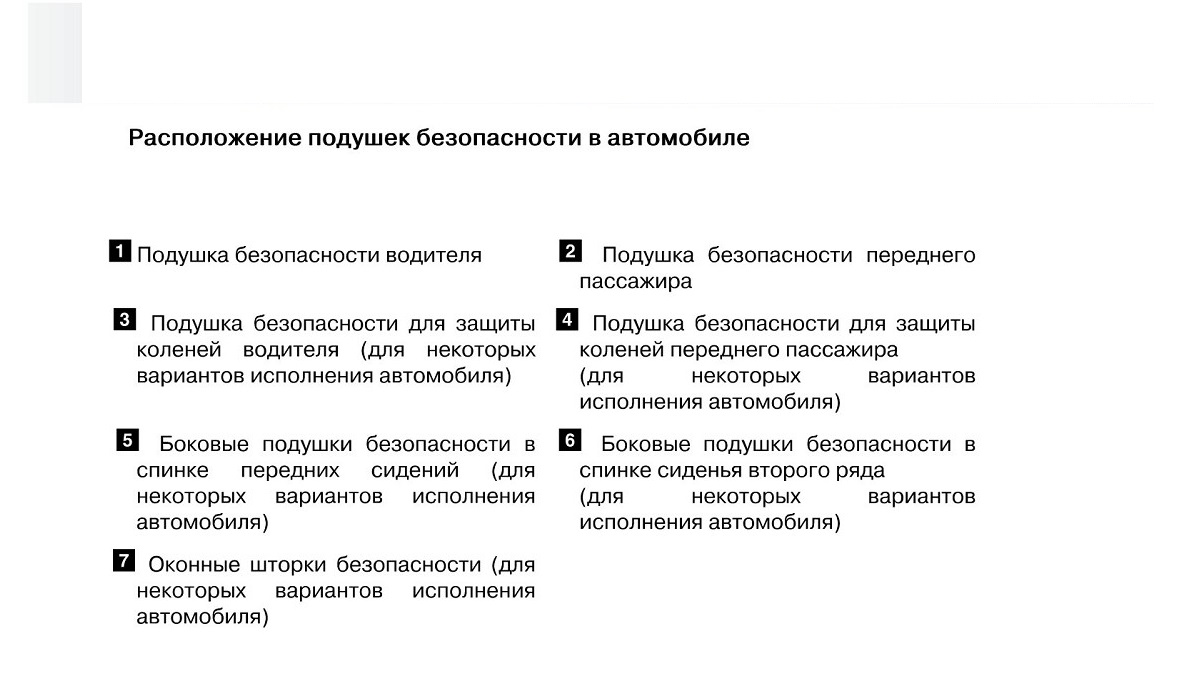

Подушки безопасности (система SRS)

При сильном фронтальном или боковом ударе, если соблюдены необходимые условия, срабатывают подушки безопасности. Вместе с ремнями безопасности они обеспечивают защиту водителя и пассажиров. Подушки безопасности позволяют более равномерно распределить силу удара по верхней части тела водителя и переднего пассажира. В результате скорость перемещения водителя и переднего пассажира снижается и становится более равномерной, что уменьшает опасность получения им травм. После наполнения подушки безопасности автоматически отпираются двери, включаются плафоны освещения салона и аварийная световая сигнализация.

Правила пользования подушками безопасности

В случае сильного фронтального столкновения подушка безопасности водителя, подушка безопасности переднего пассажира, подушка безопасности для защиты коленей водителя (для некоторых вариантов исполнения автомобиля) и подушка безопасности для защиты коленей переднего пассажира (для некоторых вариантов исполнения автомобиля) наряду с ремнями безопасности помогают снизить степень

повреждения головы и грудной клетки водителя и переднего пассажира в результате их удара о детали интерьера (подушка безопасности переднего пассажира может сработать даже при отсутствии пассажира на этом сиденье).

Подушки безопасности наряду с ремнями безопасности обеспечивают безопасность водителя и пассажиров. При этом подушки безопасности не являются заменой ремней

безопасности. Кроме того, подушка безопасности срабатывает только в том случае, если сила удара при столкновении превышает

определенную величину. При некоторых видах столкновений единственным средством защиты

водителя и пассажиров являются ремни безопасности. Пользование ремнями безопасности при дорожно-транспортном происшествии снижает вероятность выбрасывания водителя и пассажиров из автомобиля или их удара об элементы салона, что повышает эффективность защиты

водителя и пассажиров. Поэтому все находящиеся в салоне должны

пользоваться ремнями безопасности. Подушки безопасности и ремни безопасности способны обеспечить защиту взрослых и детей старшего возраста, но не предназначены для защиты грудных детей и детей младшего возраста.
Подушка безопасности наполняется с большой силой. Во избежание травм, вызванных срабатыванием подушки безопасности, водитель и пассажиры должны расположиться на сиденье правильно, отрегулировать положение ремня

4. ПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

безопасности и сиденья, а также не приближаться к подушке безопасности, например, сидя на краю сиденья или наклонившись вперед. Если автомобиль оборудован боковыми подушками безопасности (для некоторых вариантов исполнения автомобиля) и оконными шторками безопасности (для некоторых вариантов исполнения автомобиля), верхние конечности водителя и пассажиров должны находиться на достаточном расстоянии от борта автомобиля, чтобы избежать травм во время срабатывания подушек и шторок.

• Подушки безопасности не защищают нижнюю часть тела водителя и пассажиров.

• После наполнения подушки безопасности газ быстро выходит из нее, чтобы не загораживать водителю обзор в переднем направлении.

• При этом некоторые компоненты модуля подушки безопасности могут нагреться. Во избежание травм запрещается дотрагиваться до компонентов, нагревшихся в результате срабатывания подушки безопасности.

• Подушки безопасности не подлежат повторному использованию. После срабатывания модуль подушки безопасности подлежит замене.

• Если компоненты в местах установки подушек безопасности повреждены (-накладка ступицы рулевого колеса или панель управления), при первой же возможности обратитесь для их замены на сервисную станцию официального дилера EXEED.

• Газ наполняет подушки безопасности и выходит из них очень быстро, поэтом подушки не могут защитить находящихся в салоне от повторного удара.

• Подушки безопасности не срабатывают при ударе в заднюю часть автомобиля, слабом фронтальном ударе и опрокидывании автомобиля, а также при экстренном торможении.

• При выходе газа из сработавшей подушки безопасности появляется дым и пыль. Это может пагубно отразиться на самочувствии тех, кто страдает астмой или другими респираторными заболеваниями. Поэтому после срабатывания подушки безопасности все находящиеся в автомобиле должны как можно скорее покинуть его или открыть окна, чтобы получить доступ к свежему воздуху. При необходимости следует обратиться за медицинской помощью.
_

• Запрещается надевать на передние сиденья чехлы, поскольку в таком случае боковые подушки безопасности (для некоторых вариантов исполнения автомобиля) могут не сработать при столкновении, что снизит уровень защиты водителя и переднего пассажира.

• Для очистки кожухов подушек безопасности используйте сухую или слегка влажную ткань. Избегайте попадания воды в модуль подушки безопасности, поскольку это может нарушить его функциональность.

• Вода, пролитая в салоне автомобиля, способна вывести подушки безопасности из строя. В результате подушка безопасности может сработать даже в отсутствие столкновения. В таком случае незамедлительно выключите двигатель и отсоедините провод от «отрицательного» полюсного вывода аккумуляторной батареи. Не пытайтесь запустить двигатель. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

Сигнализатор неисправностей подушек безопасности

Боковые подушки безопасности (для некоторых вариантов исполнения автомобиля) и оконные шторки безопасности (для некоторых вариантов исполнения автомобиля) могут не сработать при столкновении с ударом спереди или сзади, опрокидывании и при фронтальном столкновении на малой скорости.

Меры предосторожности, связанные с подушками безопасности

Следите за тем, чтобы никакие посторонние предметы не мешали развертыванию подушек

безопасности. Между водителем (-пассажиром) и подушкой

безопасности не должно ничего находиться (мобильных телефонов и т. д.). Запрещается прикреплять или размещать какие-либо предметы на кожухе подушки безопасности или рядом с ним. Если между водителем (-пассажиром) и подушкой

безопасности находится посторонний предмет, подушка безопасности

может не сработать, как было задумано, или прижать этот предмет к телу водителя (пассажира), причинив ему серьезную травму или став причиной его гибели.

Запрещается сидеть на краю сиденья или опираться на панель управления.

При движении не разрешайте ребенку стоять перед модулем подушки безопасности переднего пассажира или сидеть на коленях переднего пассажира
Не прислоняйтесь к двери, передней, средней или задней стойке кузова.

Не разрешайте пассажирам становиться на колени на сиденьях и высовывать руки или голову из окон.
Запрещается крепить или прислонять любые предметы к панели управления, рулевому колесу и к нижней части панели управления. Эти предметы могут быть с силой отброшены при срабатывании подушек безопасности водителя и переднего пассажира.
Запрещается крепить любые посторонние предметы на двери, ветровое стекло, стекла дверей, передние, средние или задние стойки кузова, рейлинги на крыше или поручни.

Не ударяйте и не прикладывайте большие усилия к декоративным элементам салона в зонах, где находятся компоненты системы подушек безопасности. В противном случае, подушка безопасности может получить повреждения.

Замена компонентов системы подушек безопасности

Компоненты системы подушек безопасности подлежат замене через 10 лет после приобретения автомобиля. Чтобы обеспечить нормальную работоспособность подушек безопасности и свою личную безопасность, обратитесь на сервисную станцию официального дилера по прошествии указанного срока.

В случае продажи автомобиля другому владельцу расскажите ему о местоположении подушек безопасности и сообщите о дате их плановой замены.

Изменение конструкции и утилизация компонентов системы подушек безопасности

Запрещается утилизация вашего автомобиля или внесение перечисленных ниже изменений в его конструкцию без предварительной консультации с сервисной станцией официального дилера EXEED. Несоблюдение этого требования может стать причиной несчастного случая и травмирования людей.

1. Внесение изменений в конструкцию подвески.

2. Внесение изменений в конструкцию переднего бампера и т. д.

3.Внесение изменений в конструкцию дверей, облицовки дверей, облицовки средних стоек кузова и др.

4. Установка, демонтаж, разборка или ремонт подушек безопасности.

5. Ремонт, внесение изменений в конструкцию, демонтаж или замена рулевого колеса, приборной панели, панели управления и сидений.

системы помощи водителю

5-1. Проекционный дисплей (HUD)

Проекционный дисплей (HUD) (для некоторых вариантов исполнения автомобиля).............
176
5-2. Система контроля усталости водителя

Система контроля усталости водителя (для некоторых вариантов исполнения автомобиля)...............
178

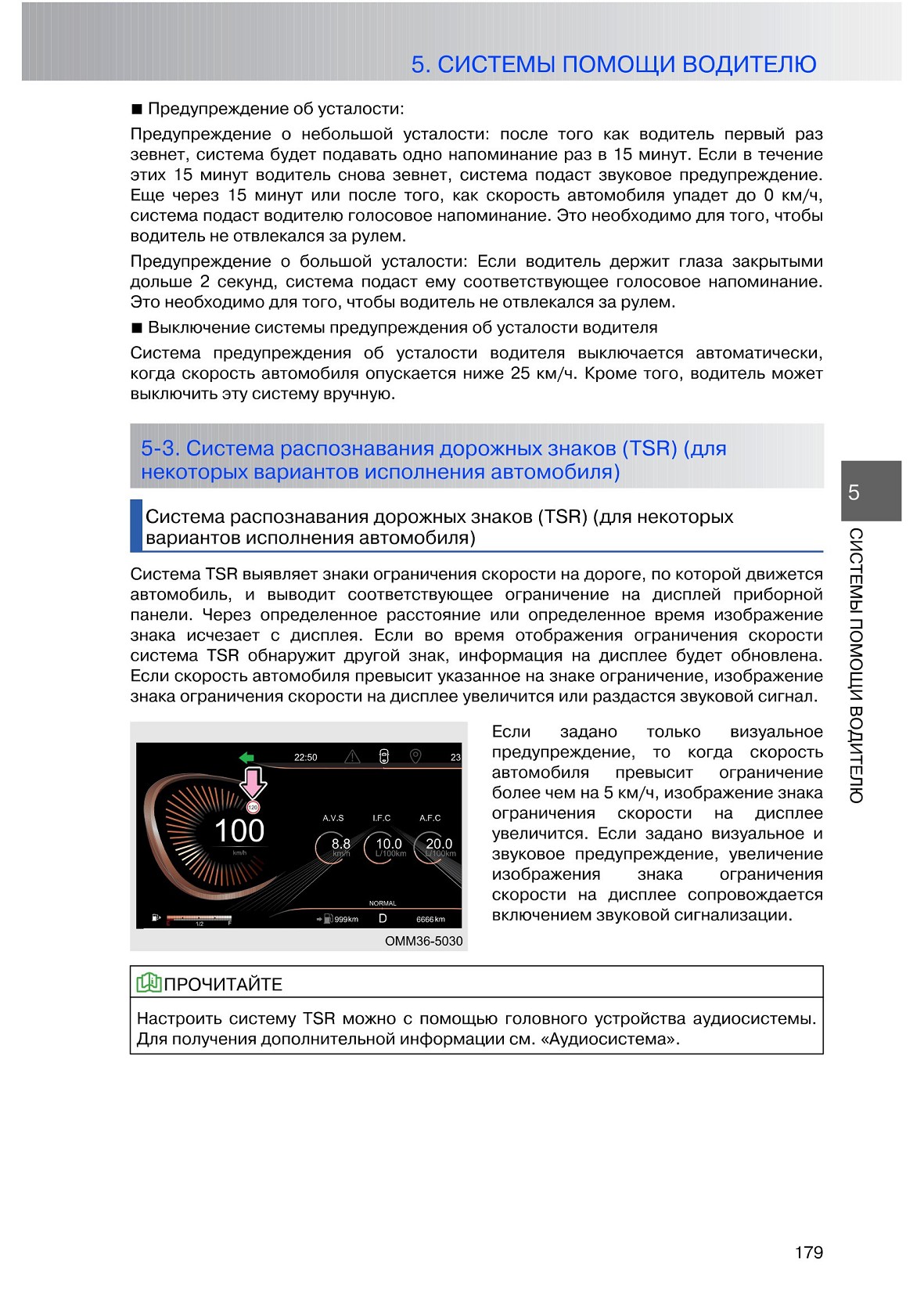

5-3. Система

распознавания дорожных знаков (TSR) (для некоторых вариантов исполнения автомобиля)

Система распознавания дорожных знаков (TSR)

(для некоторых вариантов исполнения автомобиля)..................179

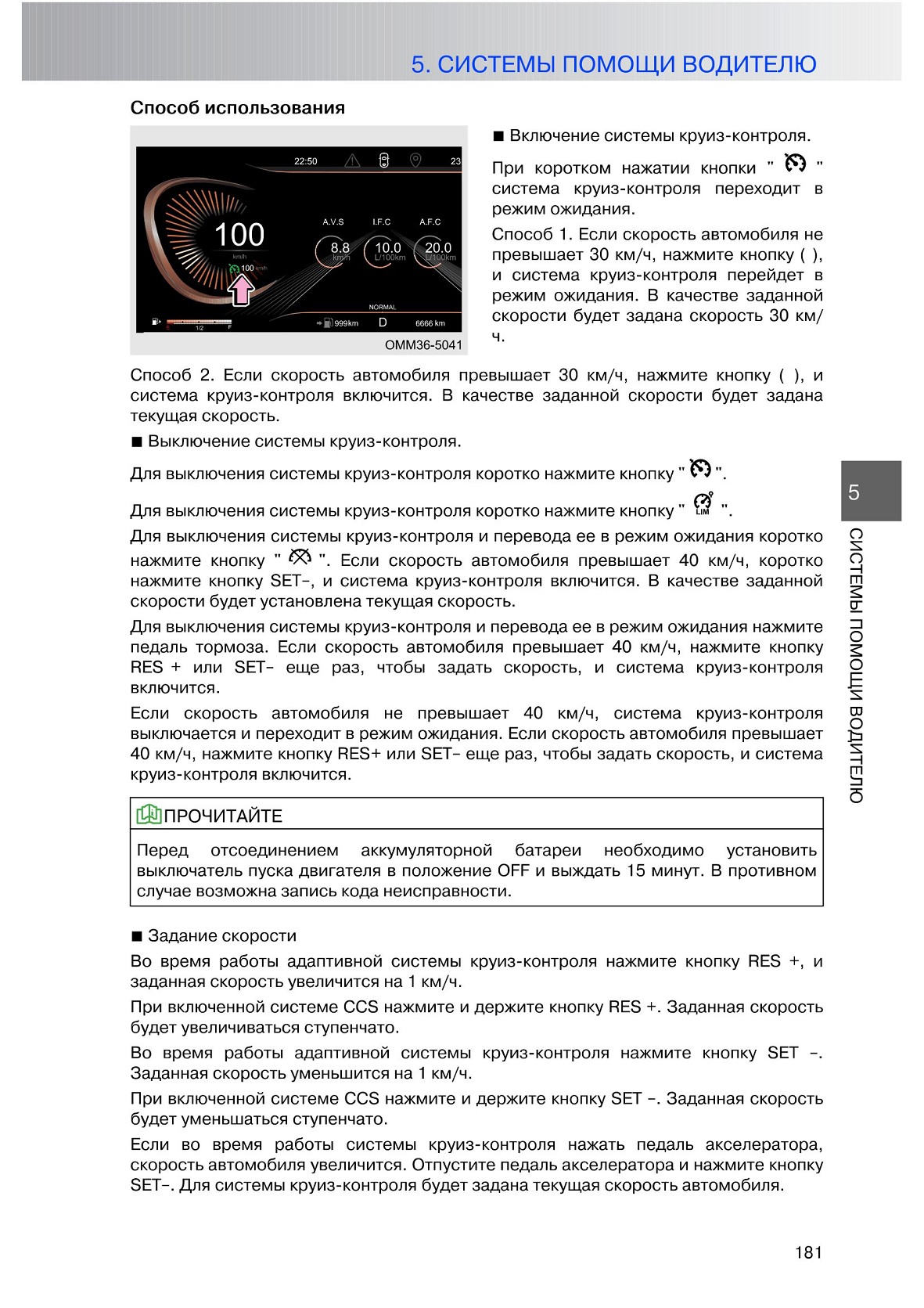

5-4. Система круиз-контроля

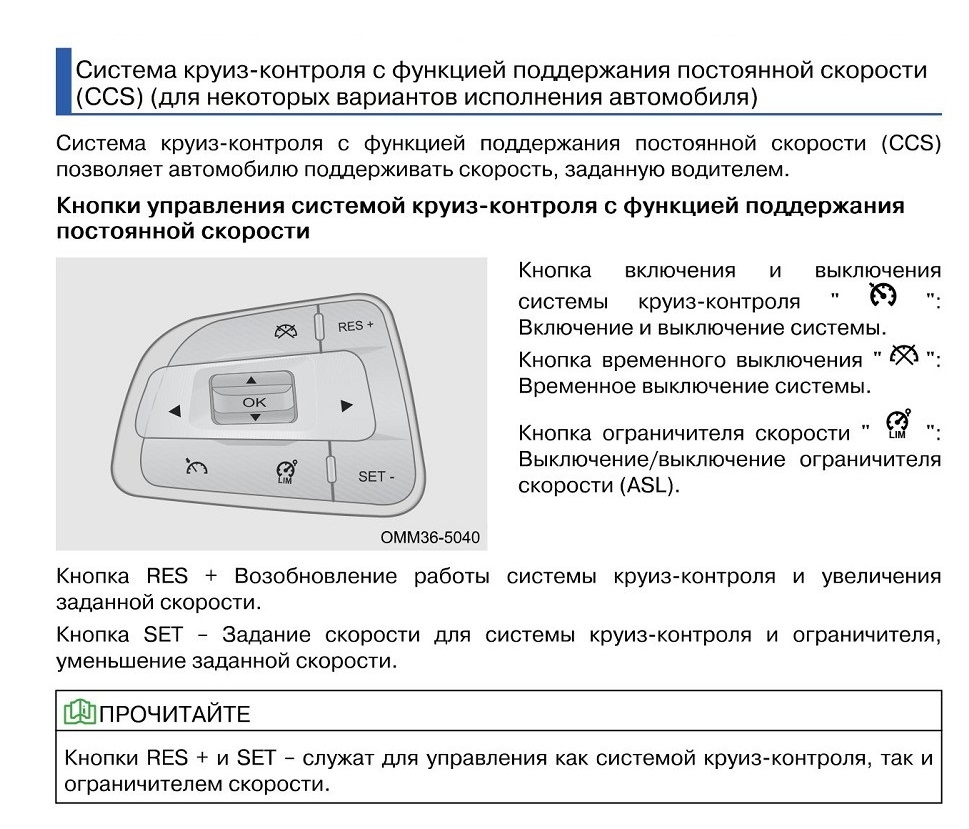

Система круиз-контроля с функцией поддержания постоянной скорости (CCS) (для некоторых вариантов исполнения автомобиля)..................180

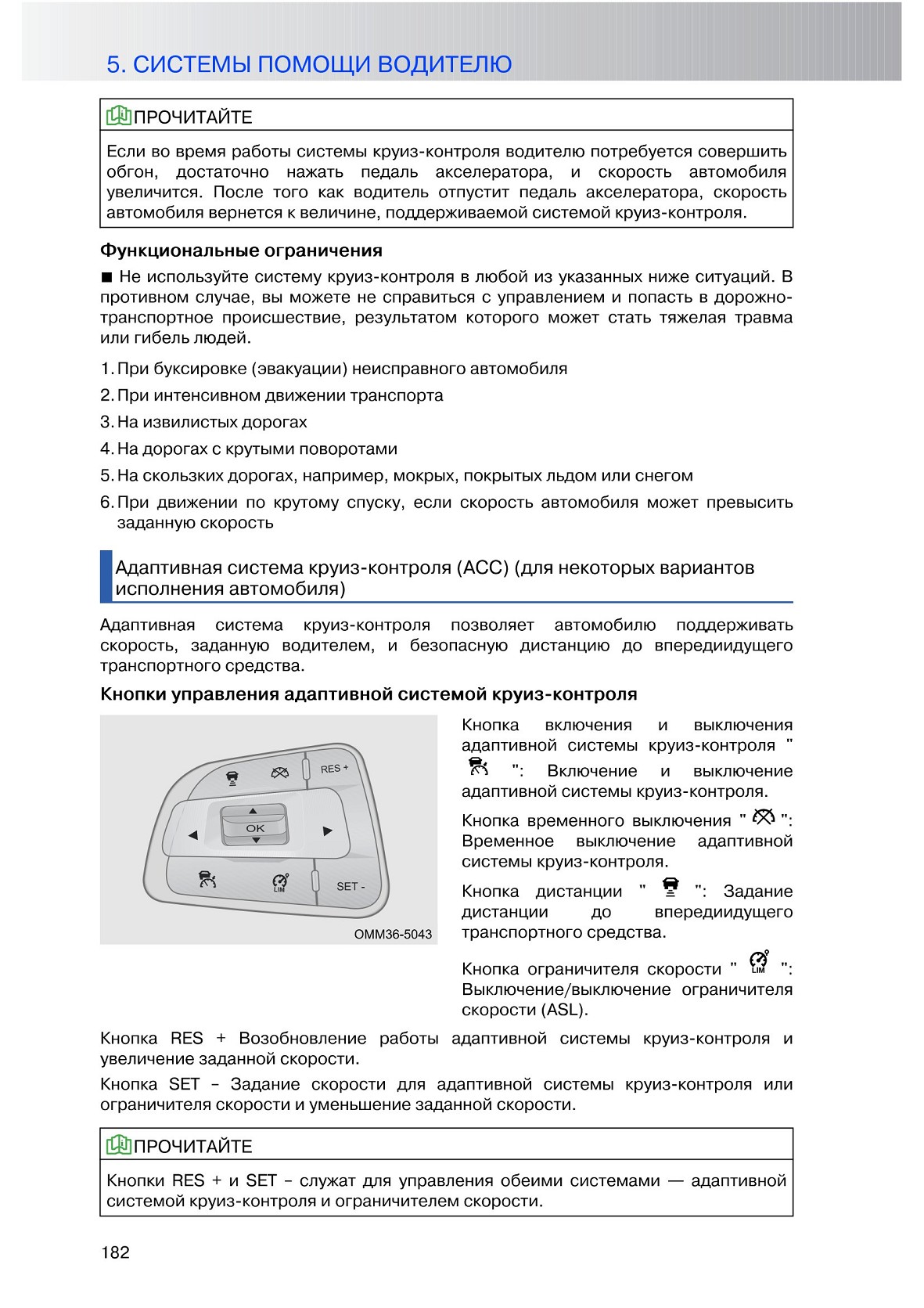

Адаптивная система круиз-контроля (АСС) (для некоторых вариантов исполнения автомобиля)...............

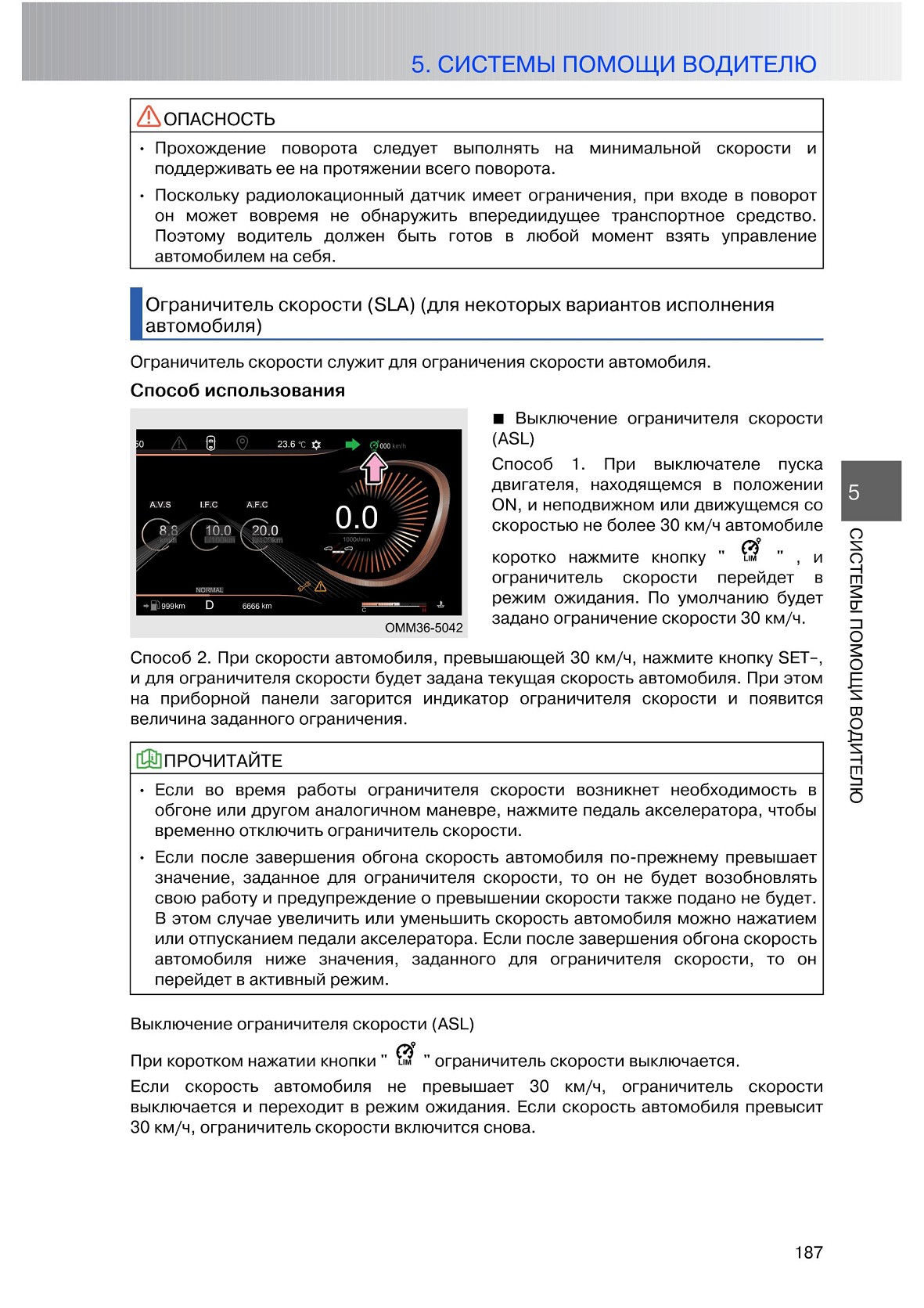

Ограничитель скорости (SLA) (для некоторых вариантов исполнения автомобиля)..................187

5-5. Система Idling Stop

Система Idling Stop (для некоторых вариантов исполнения автомобиля)...............
188

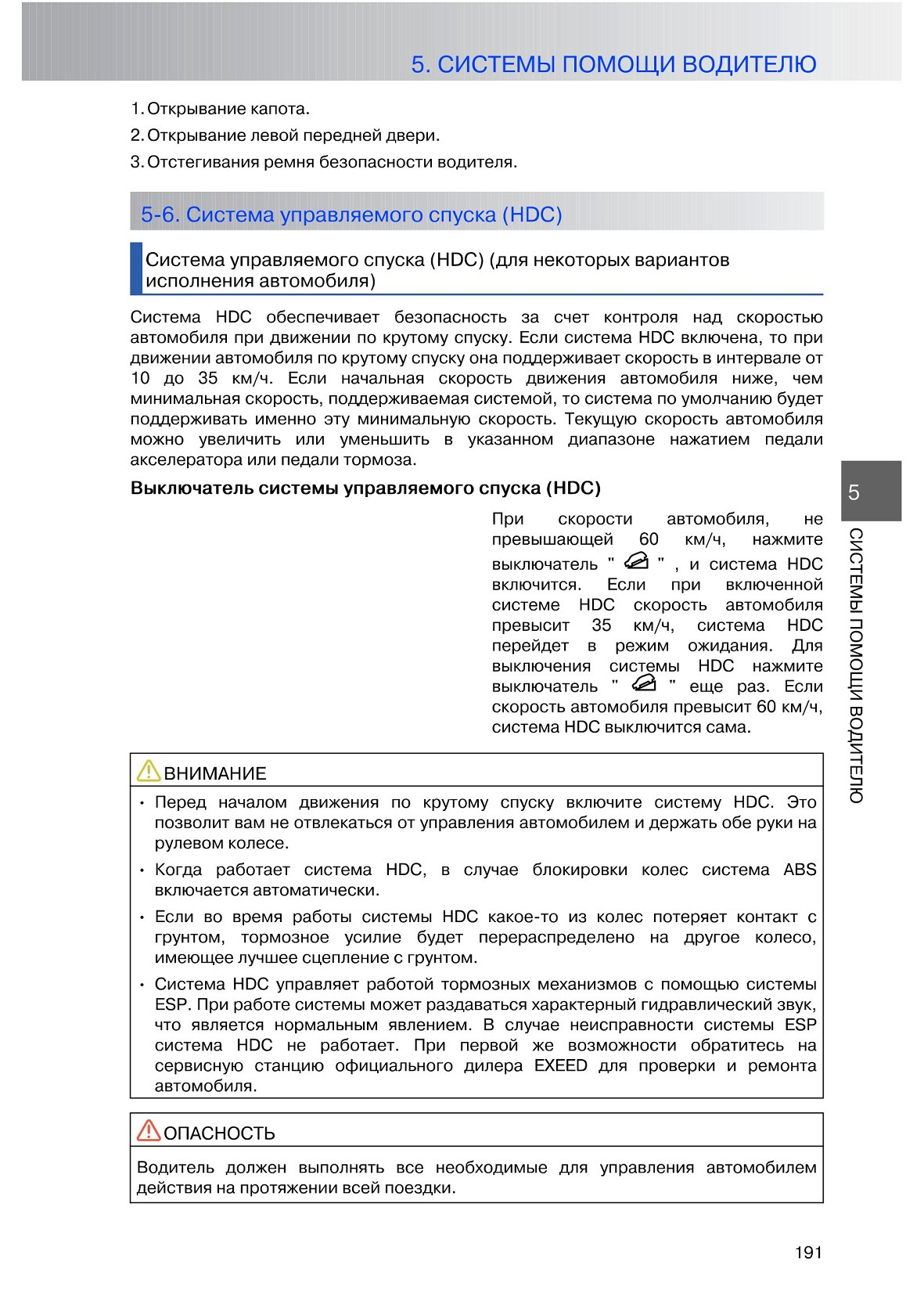

5-6. Система

управляемого спуска (HDC)

Система управляемого спуска (HDC) (для некоторых вариантов исполнения

автомобиля)..................191

5-7. Системы удержания автомобиля в пределах полосы движения

Системы удержания автомобиля в пределах полосы движения (для некоторых вариантов исполнения

автомобиля)..................192

Системы помощи при смене полосы (для некоторых вариантов исполнения

автомобиля)..................192
Система помощи следованию по полосе (LKA) (для некоторых вариантов исполнения автомобиля)

5-8. Система контроля «мертвых» зон (BSD)

Система контроля «мертвых» зон (BSD)

(для некоторых вариантов исполнения автомобиля)..................195

Система

предупреждения об опасности при выезде на дорогу задним ходом (RCTA) (для некоторых вариантов исполнения

автомобиля)..................197

Система

предупреждения о незакрытой двери (DOW) (для некоторых вариантов исполнения автомобиля)..................198

Система предупреждения о приближении транспортного средства сзади (CVW) и система предупреждения об опасности столкновения с ударом сзади (RCW) (для некоторых вариантов исполнения

автомобиля)..................199

5-9. Система

автоматического экстренного торможения (АЕВ)/система предупреждения о фронтальном столкновении (FCW)

Система автоматического экстренного торможения (АЕВ)/система
предупреждения о фронтальном столкновении (FCW) (для некоторых вариантов исполнения автомобиля)..................201

5-10.Система помощи при движении в заторе (TJA)/ система удержания автомобиля в центре полосы (ICA)

Система помощи при движении в заторе (иА)/система удержания автомобиля в центре полосы (ICA)

(для некоторых вариантов исполнения автомобиля)..................205

5-11 .Система контроля

давления воздуха в шинах (TPMS)

Система контроля давления воздуха в шинах (TPMS) (для некоторых вариантов исполнения
автомобиля)..................207

5-12.Система помощи при парковке Монитор заднего обзора (RVC).................210

Монитор кругового обзора (AVM) (для некоторых вариантов исполнения автомобиля)..................211
Система сигнализации при парковке (для некоторых вариантов исполнения

автомобиля)
5-13.Системы контроля тормозного усилия

Система динамической стабилизации (ESP).......218

Антиблокировочная тормозная система (ABS).............................219

Другие системы помощи водителю.........221

5. СИСТЕМЫ ПОМОЩИ ВОДИТЕЛЮ

5-1. Проекционный дисплей (HUD)

IПроекционный дисплей (HUD) (для некоторых вариантов исполнения автомобиля)

На проекционный дисплей (HUD) выводится информация о движении автомобиля (-скорость, расстояние и т. д.), информация от навигационной системы, систем помощи водителю и т. д. Эта информация в виде символов и изображений посредством оптической системы и электронного оборудования проецируется на ветровое стекло. Изображение расположено непосредственно перед водителем, и водитель может просматривать информацию на проекционном дисплее, не отрывая взгляд от дороги.

Местоположение проекционного дисплея (для некоторых вариантов исполнения автомобиля)

Проекционный дисплей расположен над приборной панелью перед водителем.

Указатели поворота работают при выключателе пуска двигателя, находящемся в положении ON. При включении проекционного дисплея на ветровом стекле перед водителем формируется виртуальное

изображение, на котором показана скорость автомобиля, расстояние и т. д.

• Если ветровое стекло тонировано пленкой, это может повлиять на яркость изображения на проекционном дисплее.

• Если водитель носит поляризованные солнцезащитные очки, существует вероятность того, что водитель не будет видеть изображение на проекционном дисплее.

• Если заблокировать проекционное устройство, это нарушит работоспособность проекционного дисплея.

• Яркость изображения на проекционном дисплее регулируется автоматически в зависимости от яркости окружающего света, которую регистрирует датчик дождя/датчик освещенности.

Функциональные ограничения

Система SLA может оказаться неспособна распознать дорожный знак, если он:

1. Выцвел

2. Установлен на извилистой дороге

3. Повернут или поврежден

4. Расположен слишком высоко (висит над проезжей частью)

5. Закрыт полностью или частично или расположен в таком месте, где его сложно обнаружить

6. Полностью и частично покрыт инеем, снегом или грязью

Поскольку система TSR использует переднюю камеру, работоспособность которой зависит от погодных условий и освещенности, она может не работать в некоторых условиях.

5-4. Система круиз-контроля

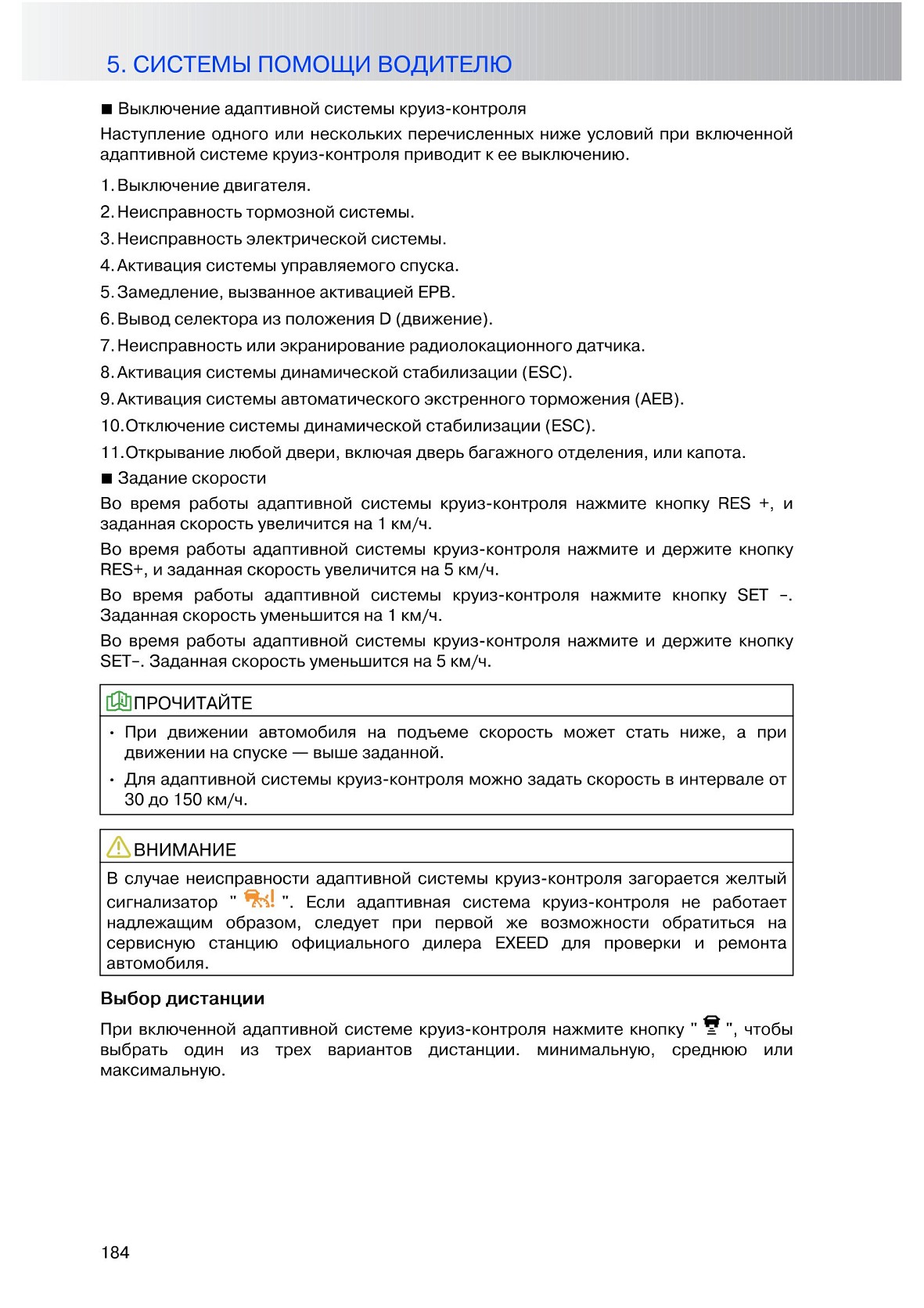

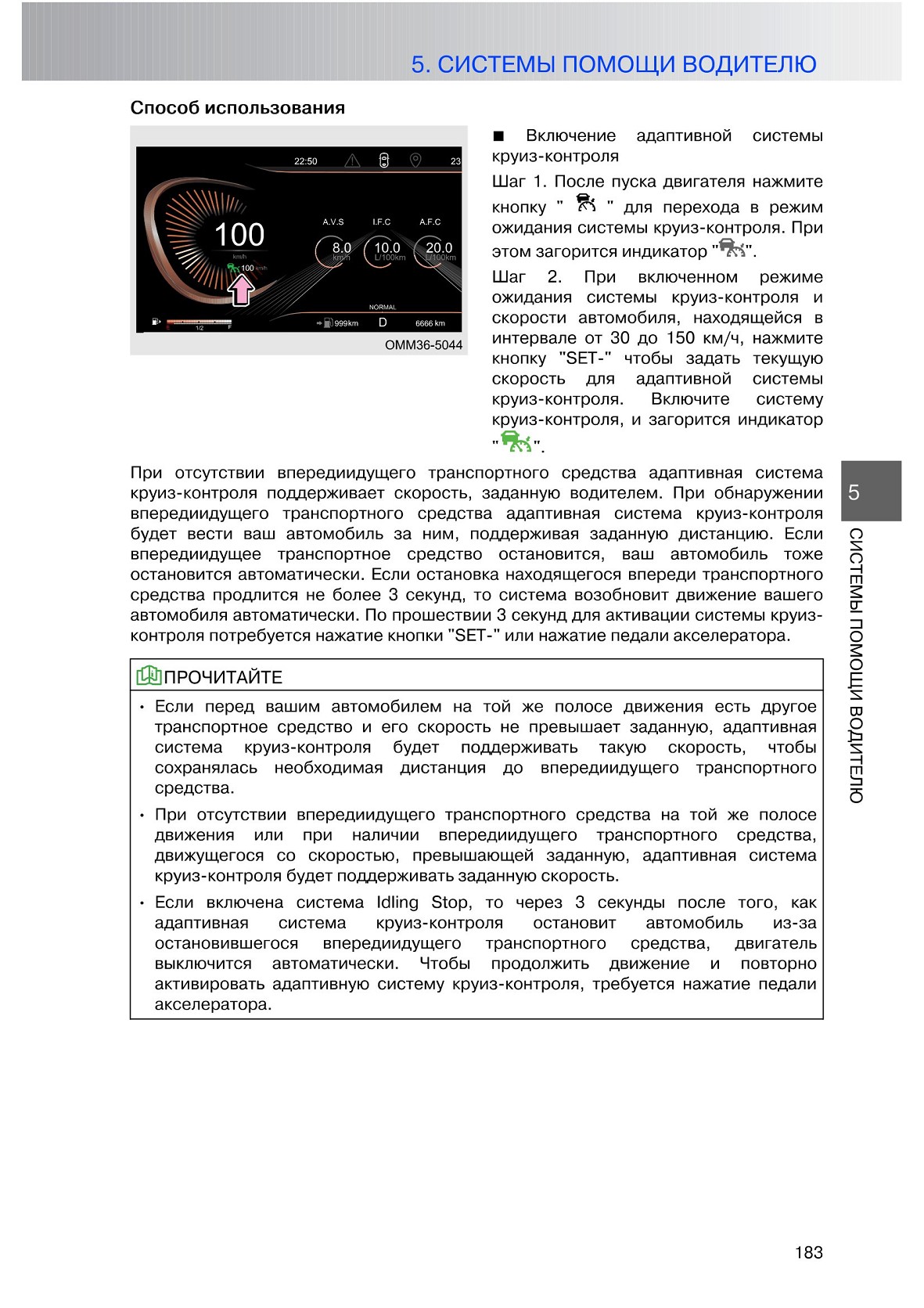

Дополнительные функции адаптивной системы круиз-контроля

■ Контроль скорости

Если при включенной адаптивной системе круиз-контроля вам потребуется временно увеличить скорость автомобиля для выполнения обгона, нажмите педаль акселератора. После того как вы уберете ногу с педали акселератора, адаптивная система круиз-контроля продолжит поддерживать ранее заданную вами скорость.

■ Помощь при прохождении поворотов

Если адаптивная система круиз-контроля определила, что автомобиль проходит поворот, она автоматически снизит скорость автомобиля для повышения его устойчивости.

■ Помощь при обгоне

Если при включенной адаптивной системе круиз-контроля вам потребуется временно увеличить скорость автомобиля для выполнения обгона, нажмите педаль акселератора После того как вы уберете ногу с педали акселератора, адаптивная система круиз-контроля продолжит поддерживать ранее заданную вами скорость.

■ Напоминание о наличии впередиидущего транспортного средства

Когда адаптивная система круиз-контроля находится в режиме ожидания или активирована, она ищет впередиидущее транспортное средство. При наличии впередиидущего транспортного средства информация об этом будет выведена на дисплей приборной панели.

■ Напоминание о наличии впередиидущего транспортного средства

Настроить данное напоминание можно с помощью головного устройства аудиосистемы. Если включено данное напоминание, то в случае автоматической остановки вашего автомобиля при исчезновении впередиидущего транспортного средства более чем на 1,5 секунды появится соответствующее предупреждение и раздастся звуковой сигнал.

■ Напоминание о необходимости обгона

Если тормозного усилия, развиваемого адаптивной системой круиз-контроля, недостаточно, чтобы избежать столкновения с впередиидущим транспортным средством, система подаст соответствующее предупреждение и звуковой сигнал, чтобы водитель принял меры для обгона этого транспортного средства.

■ Напоминание о необходимости очистки радиолокационного датчика

Если передний радиолокационный датчик покрыт грязью, система подаст напоминание о необходимости его очистки.

• Если впередиидущее транспортное средство остановится, напоминание будет подано через 3 секунды. Если движение возобновится до того, как пройдут 3 секунды, напоминание подано не будет.

• Если впередиидущее транспортное средство остановилось, и скорость вашего автомобиля ниже 60 км/ч, способность системы обнаружить неподвижное транспортное средство может оказаться недостаточной. Поэтому водитель должен постоянно отслеживать дорожную ситуацию и быть готов при необходимости взять управление на себя.

• Эта система может быть недоступна в особых условиях (например, на пустынных дорогах).

Условия автоматической остановки двигателя системой Idling Stop

1. Отсутствуют неисправности двигателя

2. Достаточный уровень заряда аккумуляторной батареи.

3. Система Idling Stop активна.

4. Водитель не выполняет экстренное торможение.

5. Автомобиль не находится на большой высоте над уровнем моря

6. После последнего пуска двигателя скорость автомобиля превышает 10 км/ч.

7. Рулевое колесо не повернуто на большой угол и водитель не поворачивает рулевое колесо.

8. Капот закрыт.

9. Левая передняя дверь закрыта

10. Ремень безопасности водителя пристегнут 11 .Автомобиль стоит на месте.

12.Стартер не перегрет (в результате многократных пусков двигателя за короткое время).

13.Автомобиль не находится на крутом уклоне.

14.Автомобиль не находится в процессе парковки.

15.Не включена система управляемого спуска (если автомобиль оборудован ей).

16. Не используется система автоматического экстренного торможения (если автомобиль оборудован ей).

17.Независимо от того, включен кондиционер или выключен, должны быть соблюдены следующие условия:

a. Не включен режим максимального обдува ветрового стекла.

b. Температура испарителя превышает 18°С.

c. Не включен режим максимального охлаждения или нагрева.

d. Температура окружающего воздуха не находится в интервале от 3 °С до З0 С.

e. Разница между температурой внутри салона и требуемой температурой не превышает 2,5°С

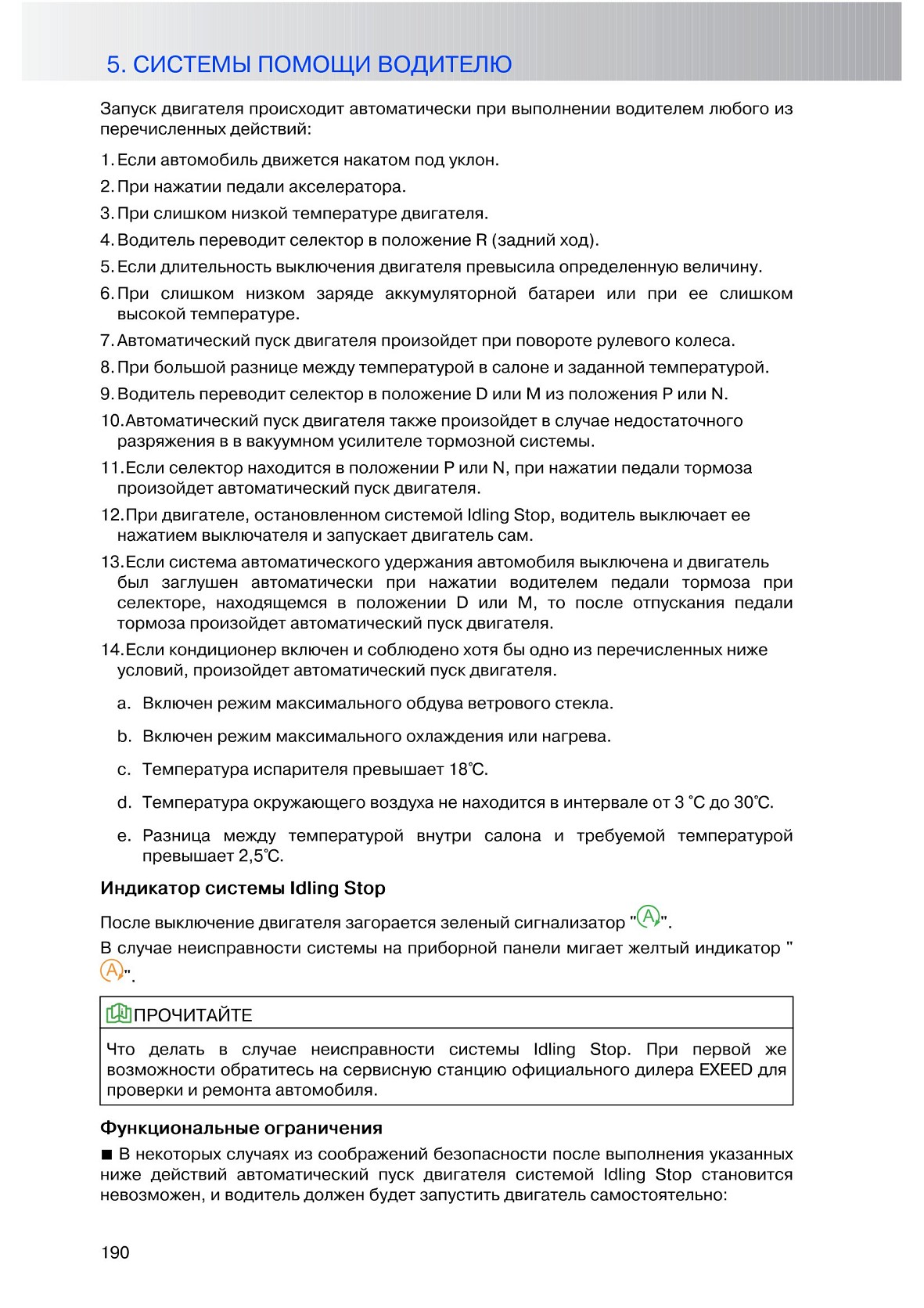

18.Запуск двигателя происходит автоматически при соблюдении указанных выше условий и выполнении водителем любого из следующих действий:

a. Нажата педаль тормоза и отпущена педаль акселератора.

b. Если автомобиль оборудован адаптивной системой круиз-контроля, то она контролирует дистанцию до впередиидущего автомобиля автоматически.

Условия автоматического запуска двигателя системой Idling Stop

1. Система Idling Stop включена.

2. Капот закрыт.

3. Левая передняя дверь закрыта

4. Соблюдены условия для работы стартера.

5. Ремень безопасности водителя пристегнут

6. Отсутствуют неисправности двигателя.и системы пуска.

7. Количество неудачных попыток пуска двигателя не превышает трех подряд.

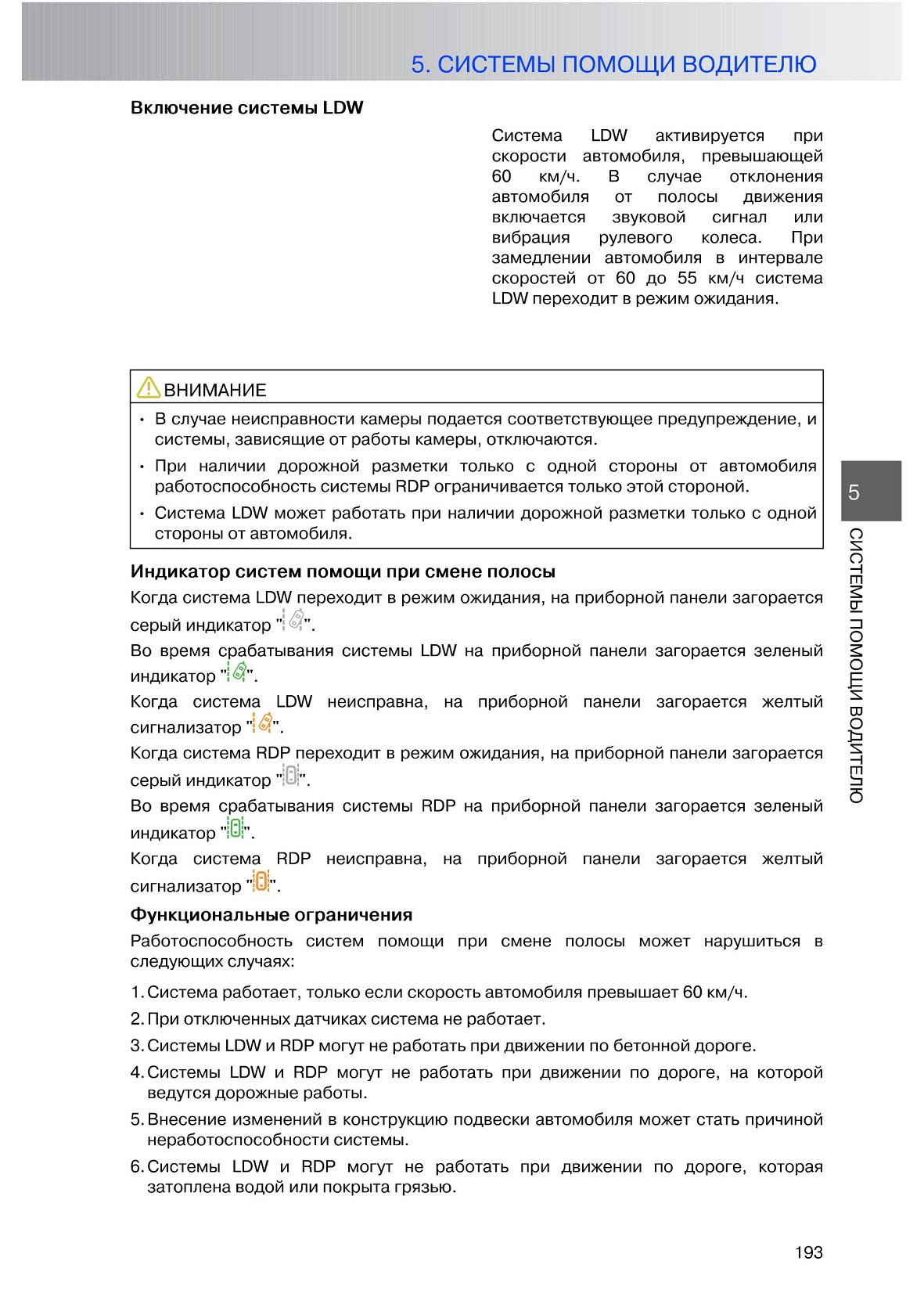

7. Камера может среагировать на временную дорожную разметку и вызвать ложное срабатывание системы.

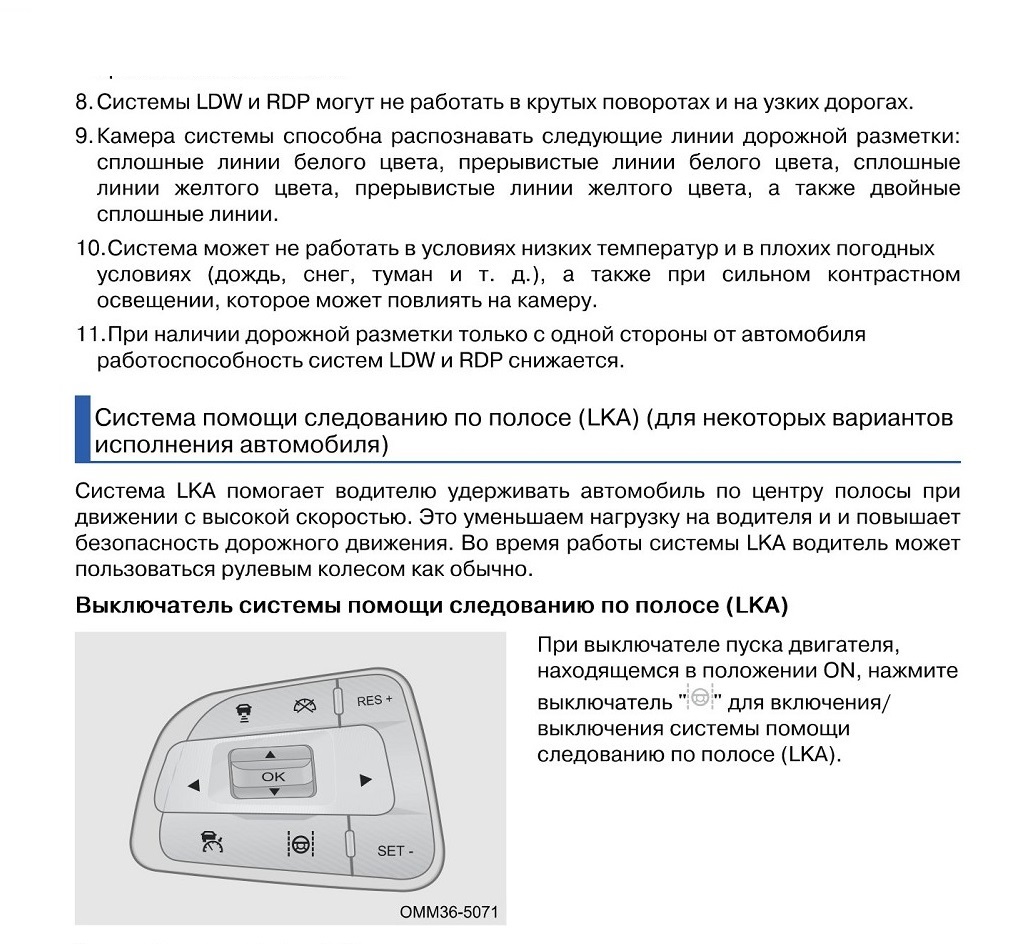

Включение системы LKA

Система LKA включается, когда скорость автомобиля достигает 60 км/ч. При замедлении автомобиля в интервале скоростей от 60 до 55 км/ч система LKA переходит в режим ожидания.

• Водитель должен полностью брать на себя управление автомобилем при прохождении крутых поворотов.

• Водитель должен полностью брать на себя управление автомобилем при разделении полос, слиянии полос и т. п.

• Водитель должен полностью брать на себя управление автомобилем в сложных дорожных условиях (например, при проезде через перекрестки и при движении в заторах).

содержание .. 4 5 6 7 ..
