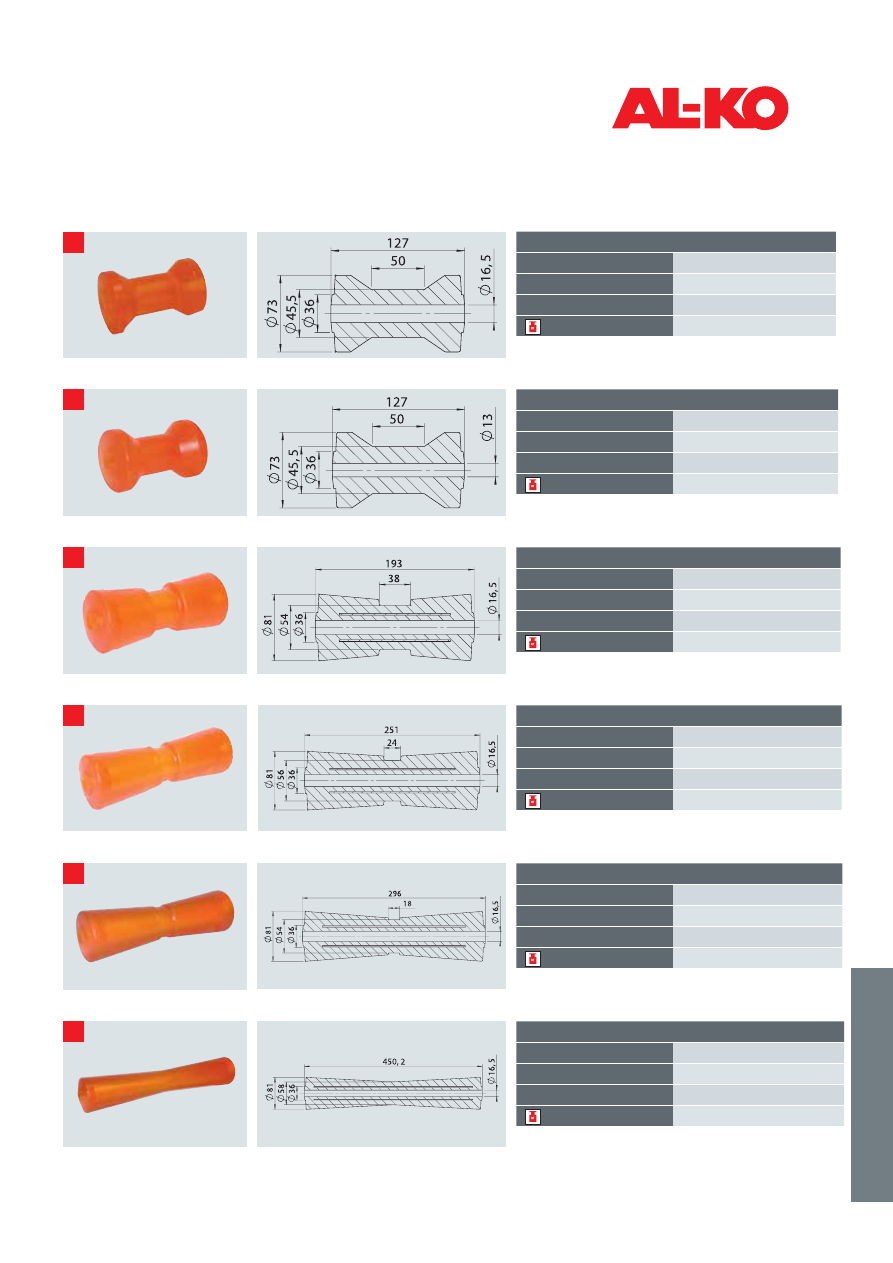

Килевой ролик, тип RP-5

Артикул

1 224 415

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер/отверстие

Ø 73 x 127 мм / Ø 16,5 мм

0,340 кг

Килевой ролик, тип  RP-55

Артикул

1 224 418

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер/отверстие

Ø 73 x 127 мм / Ø 13 мм

0,350 кг

Килевой ролик, тип  RP-8

Артикул

1 224 421

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 81 x 193 мм / Ø 16,5 мм

0,810 кг

Килевой ролик, тип  RP-10

Артикул

1 224 422

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 81 x 251 мм / Ø 16,5 мм

1,120 кг

Килевой ролик  тип RP-12

Артикул

1 224 425

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 81 x 296 мм / Ø 16,5 мм

1,370 кг

Килевой ролик, тип  RP-18

Артикул

1 224 426

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 81 x 450,2 мм / Ø 16,5 мм

1,930 кг

K

K

K

K

K

K

Ролики PROFI
для лодочных прицепов

251

Пр

ина

д

леж

н

ос

ти

252

Ролики PROFI

для лодочных прицепов

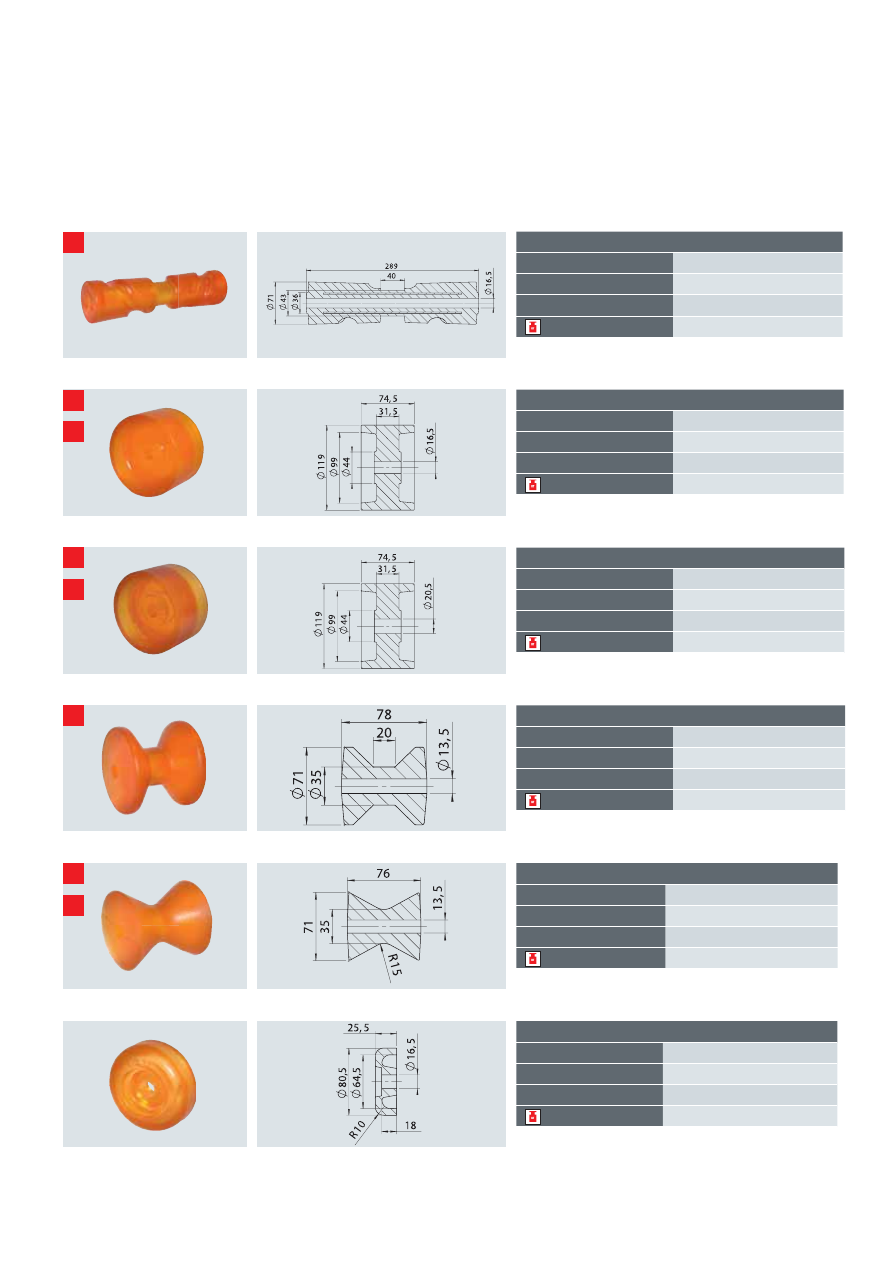

Килевой ролик, тип  RPSC-12

Артикул

1 224 424

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 71 x 289 мм / Ø 16,5 мм

0,960 кг

Килевой ролик, тип  RP-53A

Артикул

1 224 461

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 119 x 74,5 мм / Ø 16,5 мм

0,600 кг

Торцевая крышка  для RP



8/10/12/18 -



TYP RP-32

Артикул

1 224 444

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 80,5 x 25,5 мм / Ø 16,5 мм

0,090 кг

Килевой ролик, тип  RP-54

Артикул

1 224 462

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 119 x 74,5 мм / Ø 20,5 мм

0,590 кг

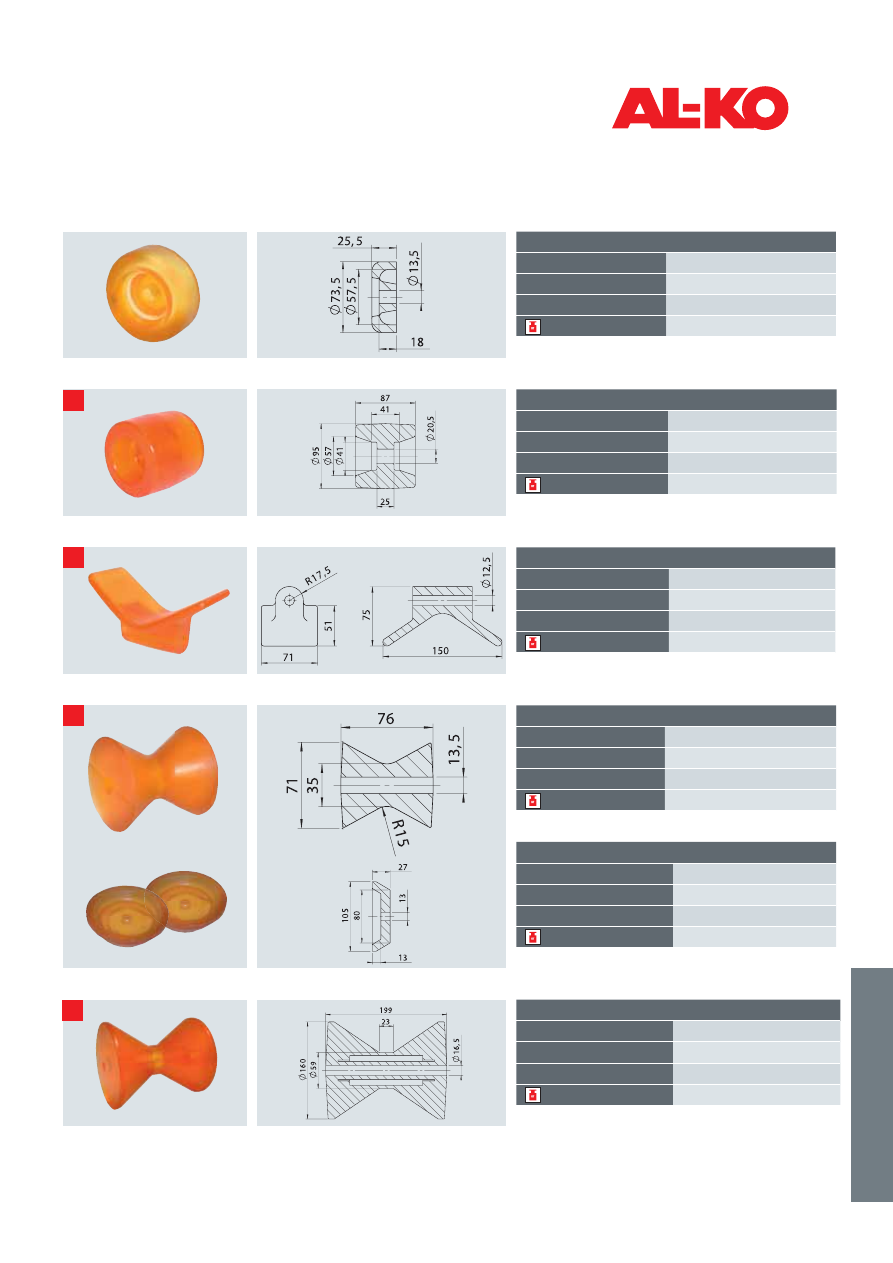

V- образный  ролик, тип RP-335

Артикул

1 224 432

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 71 x 76 мм / Ø 13,5 мм

0,190 кг

Передний/носовой  ролик, тип  RP-33

Артикул

1 224 431

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 78 x 71 мм / Ø 13,5 мм

0,210 кг

K

K

K

S

S

B

B

SP

Программа поставок

Программа поставок

Торцевая крышка для RP-33+RP-335, тип RP-325

Артикул

1 224 433

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер/отверстие

Ø 73,5 x 25,5 мм / Ø 13,5 мм

0,080 кг

Бортовой ролик, тип  RP-44

Артикул

1 224 460

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер/отверстие

Ø 95 x 87 мм / Ø 20,5 мм

0,550 кг

Носовой упор, тип RP-3

Артикул

1 224 429

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

150 x 71 мм / Ø 12,5 мм

0,220 кг

Ролик, тип  RP-335

Артикул

1 224 432

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 71 x 76 мм / Ø 13,5 мм

0,190 кг

Торцевая крышка RP-435A (2 шт.)

Артикул

1 224 434

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 105 x 27 мм / Ø 13 мм

0,140 кг

V- образный ролик, тип RP-87

Артикул

1 224 452

Материал/поверхность/цвет

Полиуретан/матовая/прозр.-желтый

Размер / отверстие

Ø 160 x 199 мм / Ø 16,5 мм

2,190 кг

S

B

SP

SP

253

Пр

ина

д

леж

н

ос

ти

S

H

B

 Рекомендованные крепежные отверстия

АL-KО

254

Пластиковые грязезащитные крылья

 Преимущества

Пластик не подвержен коррозии, легкий, устой-

чивый к солнечным лучам, эластичный.

 Технические указания

Для обеспечения устойчивости крыла, мы реко-

мендуем крепить тандемное крыло шестью бол-

тами, а одинарное крыло четырьмя болтами М6

с шайбами Ø 18 мм. У крыльев, изготовленных

методом литья под давлением, точки крепления

маркированы.

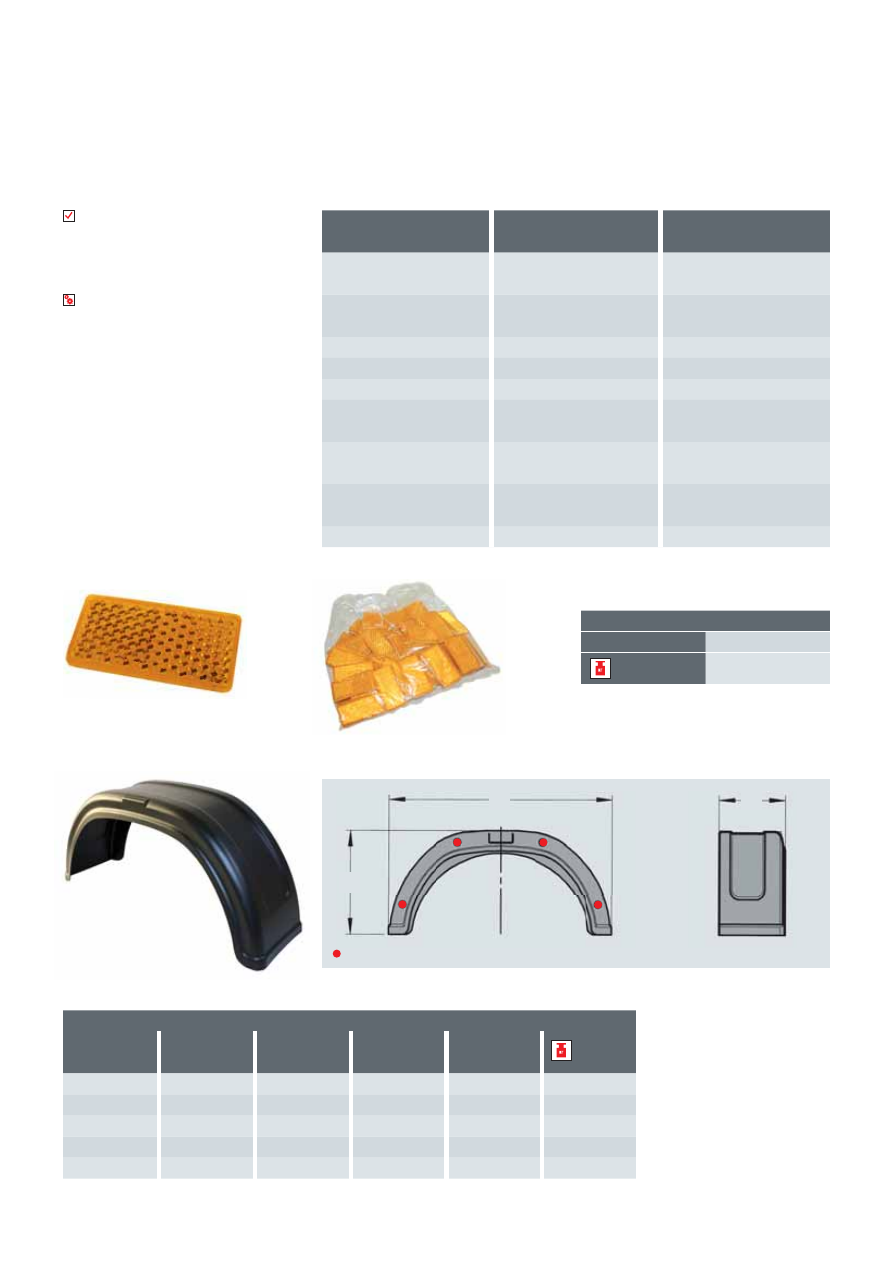

Отражатель оранжевый, упаковка:  в пленке

Артикул

246 644

0,50 кг

Грязезащитное крыло PLUS, для одноосного прицепа

Артикул B

(мм)

S

(мм)

H

(мм)

Макс. радиус

шин (мм)

245 820

200

720

335

300

0,705 кг

245 821

220

770

335

325

0,750 кг

1 335 983

220

680

290

280

0,780 кг

245 822

240

770

335

325

0,980 кг

245 823

260

820

335

325

1,140 кг

Программа поставок

АL-КО PLUS

АL-КО COMPACT

Вакуумная формовка

Литье под давлением

Налипание грязи

За счет гладкой поверхности

малочувствительно

За счет шершавой поверхности

чувствительно

Эластичность при небольших
повреждениях

Да, крыло возвращается в свое

исходное состояние

Да, крыло возвращается в свое

исходное состояние

Легче металла до  50%

да

да

Устойчивость к ультрафиолету

да

да

Поддается переработке

да

да

Исполнение с крепежными
отверстиями по заказу клиента

Да, возможно, мин. количество

200 штук

Да, возможно, мин. количество

1000 штук

Нанесение логотипа клиента

Да, возможно, мин. количество

200 штук

Да, возможно, мин. количество

1000 штук

Специальный цвет по желанию

Да, возможно, мин. количество

1000 штук

Да, возможно, мин. количество

1000 штук

Толщина стенок

Неодинаковая по краям

Одинаковая

Программа поставок

S

H

B

 Крепежные отверстия

АL-KО

S

H

B

 Крепежные отверстия

АL-KО

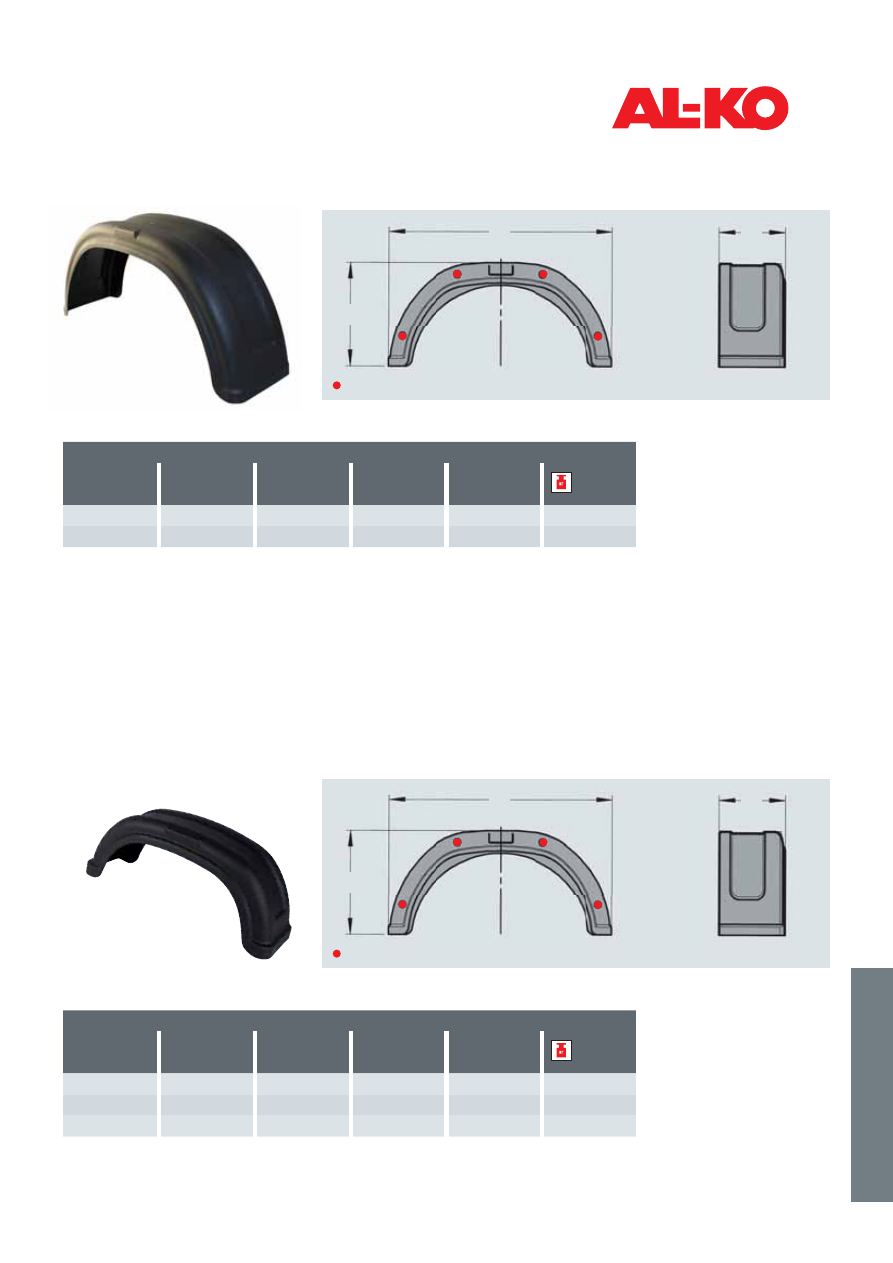

Грязезащитное крыло COMPACT для одноосного прицепа

Артикул B

(мм)

S

(мм)

H

(мм)

Макс. радиус

шин (мм)

1 257 130

200

720

335

300

0,865 кг

1 257 131

220

770

335

325

0,805 кг

Грязезащитное крыло COMPACT для одноосного прицепа

Артикул B

(мм)

S

(мм)

H

(мм)

Макс. радиус

шин (мм)

1 258 169

140

490

195

203

0,405 кг

1 258 170

180

620

240

254

0,605 кг

1 258 171

190

680

300

283

0,800 кг

Программа поставок

Программа поставок

255

Пр

ина

д

леж

н

ос

ти

S

 Крепежные отверстия

B

S

H

B

S

H

 Крепежные отверстия

S

H

B

256

Пластиковые грязезащитные крылья

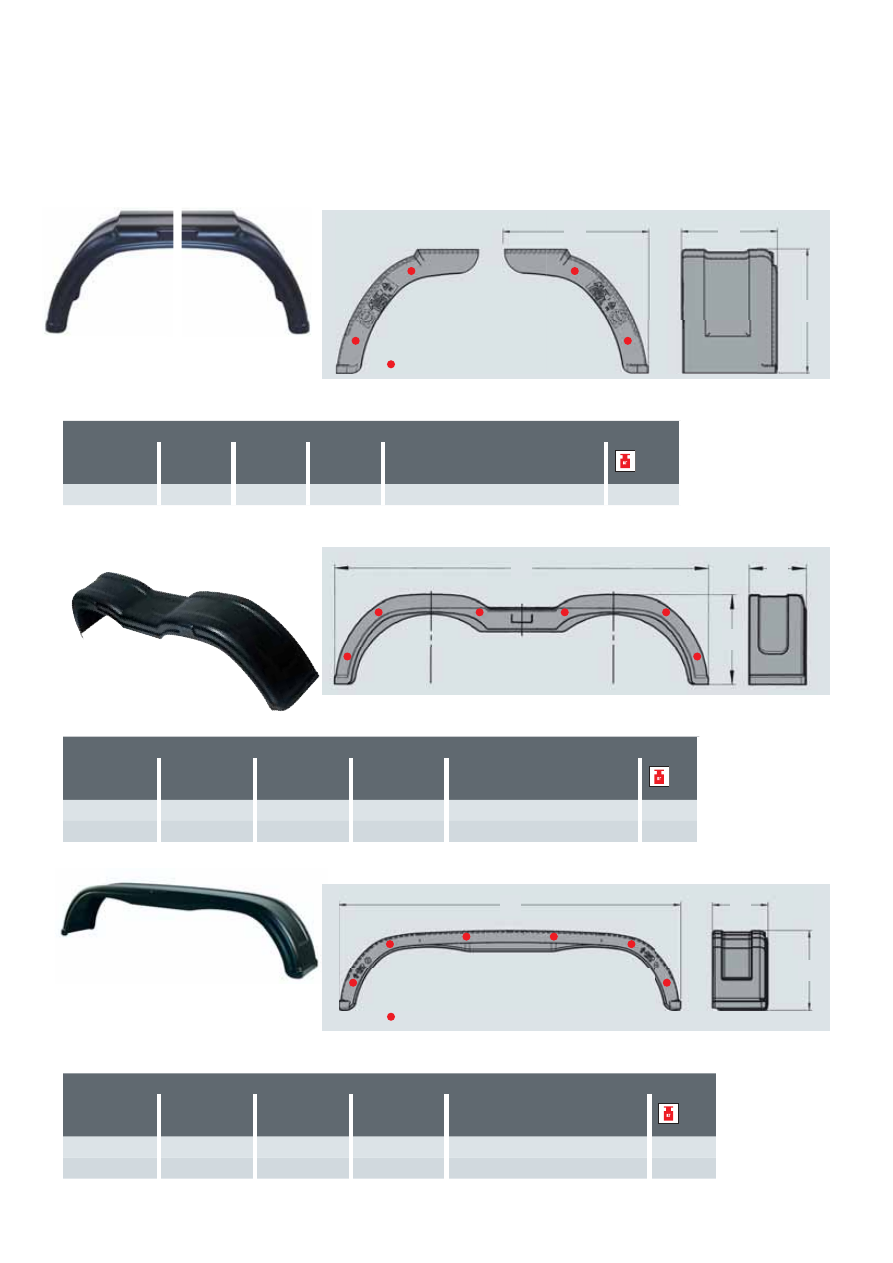

Грязезащитное крыло PLUS тандемное, из двух частей

Артикул

(пара)

B

(мм)

S

(мм)

H

(мм)

Предельно допустимый радиус шин

(мм)

1 213 966

223

340

290

254

0,8 кг

Грязезащитное крыло PLUS тандемное

Артикул B

(мм)

S

(мм)

H

(мм)

Предельно допустимый радиус шин

(мм)

246 120

220

1462

349

335

1,760 кг

1 220 964

200

1462

349

335

1,850 кг

Грязезащитное крыло PLUS тандемное

Артикул B

(мм)

S

(мм)

H

(мм)

Предельно допустимый радиус шин

(мм)

1 257 122

220

1477

349

335

1,895 кг

1 257 123

240

1477

345

335

1,650 кг

Программа поставок

Программа поставок

Программа поставок

Пластиковые грязезащитные крылья

Обзорная таблица совместимости с шинами

Размер

шин

Грязезащитное крыло

для одноосного прицепа

Крыло,

тандем

из 2

частей

Крыло,

тандем

Артикул

180/70 R8

X

X

185X8.5-8

X

X

350-8

X

480/400-8

X

500-8

X

205x8.0-10

X

X

145 R10

X

195/50 B10

X

X

205/50 B10

X

X

400-10

X

450-10

X

500-10

X

135 R12

X

X

145 R12

X

X

155 R12

X

X

X

X

X

155/70 R12xcx

X

X

X

X

155/70 12C

X

X

X

X

195/50B12

X

X

135 R13

X

X

135/70 R13

X

X

145 R13

X

X

X

145/70 R13

X

X

X

155 R13

X

X

X

X

X

155/65 R13

X

X

X

155/70R13

X

X

X

165 R13

X

X

X

X

X

165/65 R13

X

X

X

165/70 R13

X

X

X

X

X

X

X

175 R13

X

X

X

X

X

175/60 R13

X

X

175/70 R13

X

X

X

X

185/70 R13

X

X

X

X

X

195/50 R13C

X

X

165 R14

X

X

X

X

X

165/70 R14

X

X

X

X

X

175 R14

X

X

X

X

175 R14C

X

X

X

X

X

175/70 R14

X

X

X

X

X

X

185 R14

X

X

X

X

X

185 R14C

X

X

X

X

X

185/65 R14

X

X

X

X

X

185/70 R14

X

X

X

185/75 R14C

X

X

X

X

X

195 R14C

X

X

195/65 R14

X

X

195/70 R14

X

X

205 R14C

X

205/70 R14

X

X

X

215 R14C

X

670 R14C

X

X

X

X

155/70 R15

X

X

X

X

X

175/70 R15

X

X

X

X

185 R15C

X

X

X

X

185/65 R15

X

X

195/55 R15

X

X

195/70 R15C

X

X

205/70 R15C

X

X

215/70 R15C

X

225/70 R15C

X

175/75 R16C

X

185/75 R16C

X

195/75 R16C

X

205/75 R16C

X

215/75 R16C

X

225/75 R16C

X

600 R16C

X

650 R16C

X

1 258 1

71

245 8

20

245 8

21

1 3

35 9

83

245 8

22

245 8

23

1 25

7 1

30

1 258 1

70

1 258 1

69

1 25

7 1

31

1 2

13 9

6

6

24

6 1

20

1 220 9

6

4

1 25

7 1

22

1 25

7 1

23

257

Пр

ина

д

леж

н

ос

ти

258

 Преимущества

l

Плавный переход с грузовой платформы на

рампу.

l

 Противоскользящий перфорированный

профиль.

l

  Изогнутая форма для плавного перехода.

l



Долговечный алюминиевый сплав,

устойчивый к коррозии.

l



Облегченное исполнение для малых и средних

нагрузок

l

  С защитой от непредусмотренного

соскальзывания.

l



Проверено органами сертификации.

Рампы COMPACT из алюминия

для малых и средних нагрузок

Безопасность

l

Предельно-допустимый подъем рампы

составляет 30% = 16,5°

l

Рампы должны быть надежно укреплены на

погрузочной платформе.

l

Применяйте всегда только пару рамп.

l

Горизонтальное использование рампы не

разрешается.

l

Въезд по рампе допускается только под

надзором второго лица.

l

Рампы могут применяться исключительно

для погрузки и выгрузки механизированных

транспортных средств с тормозом.

l

Избегайте быстрого старта и торможения, это

создает дополнительную нагрузку на рампы.

l



Соблюдайте указанные  в руководстве по экс-

плуатации меры безопасности.

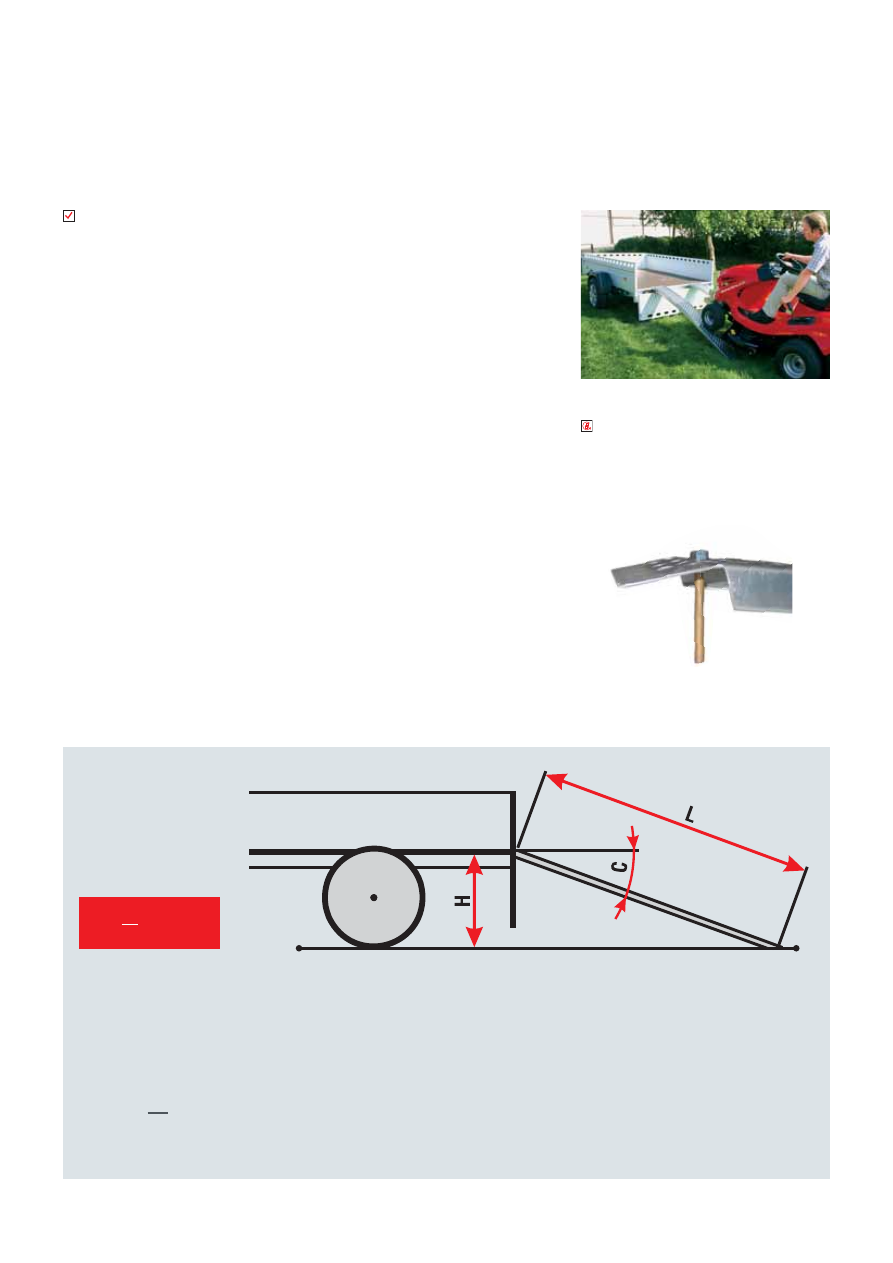

Расчет длины рампы

мак

с. 30% = 1

6,5°

L   =  Длина рампы

  (мм)

H = Высота погрузки   (мм)

C = Наклон

 (%)

       H
       C

L =       x 100


Пример:

Шаг 1: Замер и расчет

Измерена высота погрузки H = 400 мм.

Используется предельно-допустимый подъем рампы C  = 30% .

Формула:



Результат: 1333 мм = Длина рампы (L мин.)

L =           x 100


       400
        30

Шаг 2: Выбор рампы по таблице

Рассчитана ли выбранная рампа на погрузочную высоту 400 мм в

соответствие с таблицей (высота погрузки мин. – макс. H в мм)?

Достаточна ли грузоподъемность, указанная в таблице?



Объем поставки

Для каждой рампы в комплекте поставки пред-

усмотрен стопорный болт со сплошной резьбой и

гайка. Болт служит для защиты от соскальзыва-

ния рампы.
