AL-KO Компоненты для прицепов полной массой до 3500 кг. КАТАЛОГ - часть 30

Лебедки АL-КО

Область применения

Лебедки АL-КО позволяют Вам подтягивать,

поднимать и опускать тонны грузов, используя

только силу Ваших рук. Возможности приме-

нения лебедок практически не ограничены.

Преимущества

Уже более 30 лет лебедки АL-КО ежедневно

доказывают свою роль эффективных помощ-

ников как на работе, так и в проведении досу-

га. Более миллиона проданных за этот период

лебедок АL-КО говорят сами за себя. Стальной

барабанный вал с зубчатой передачей в пла-

стиковом корпусе обеспечивает прочность и

надежность в работе. Хитроумные приспо-

собления, например: грузоупорный тормоз,

функция саморазмытывания троса и съемная

рукоятка обеспечат безопасность и комфорт.

Примеры применения

На лодочных трейлерах и прицепах для перевоз-

ки автомобилей, на сельскохозяйственных опры-

скивателях и вилочных погрузчиках с ручным

приводом, для установки систем освещения и в

ремонтных мастерских, а также во многих дру-

гих областях.

235

Пр

ина

леж

ос

ти

236

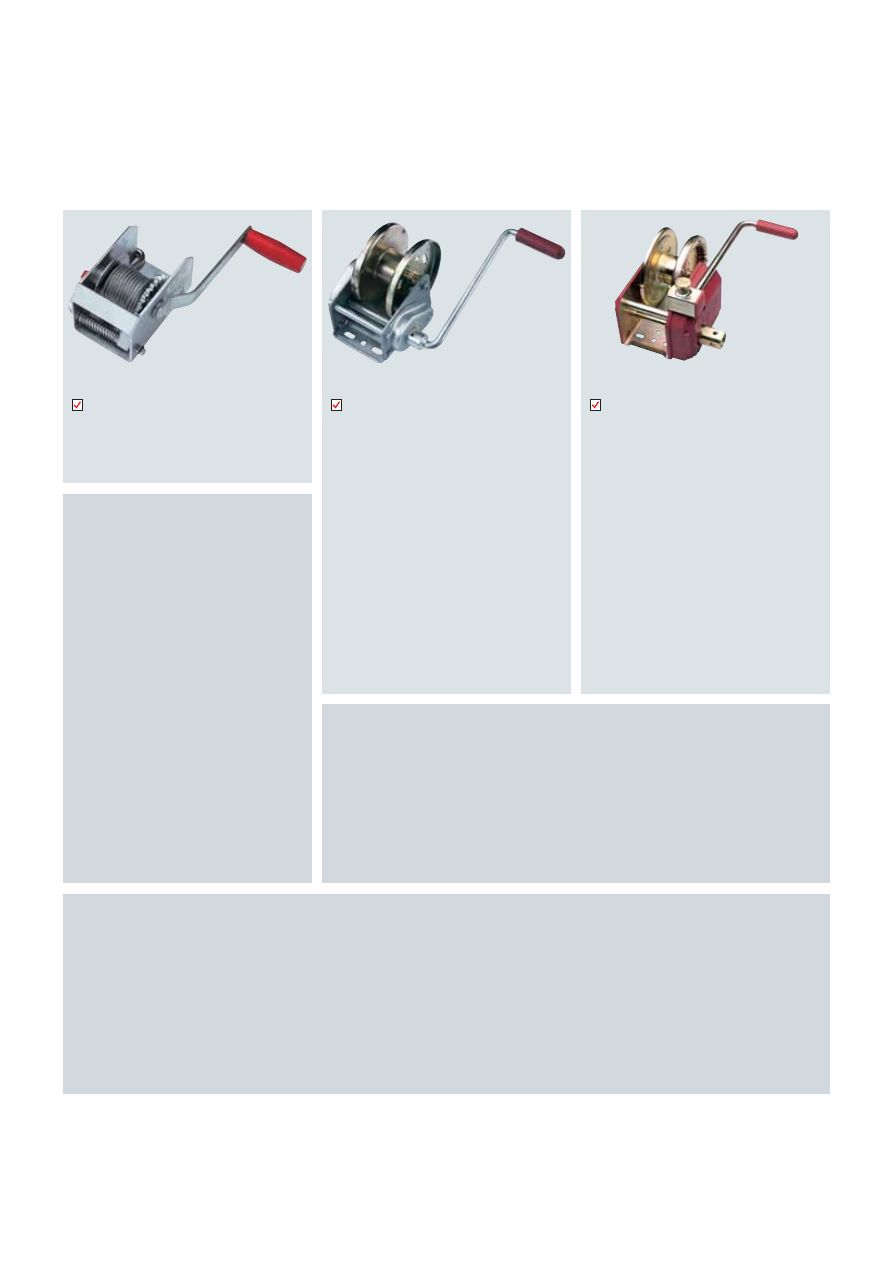

Лебедка COMPACT

Преимущества

Автоматический грузоупорный тормоз

с защитой от обратной отдачи.

Понижающая зубчатая передача

в защитном корпусе.

Лебедка PLUS

Преимущества

Автоматический грузоупорный тормоз

с защитой от обратной отдачи.

Понижающая зубчатая передача

в защитном корпусе.

Усиленное исполнение ведущего вала с до-

полнительным подшипником скольжения и

широкими шестернями зубчатой передачи.

Большая площадь тормозных фрикционов

увеличивает срок службы грузоупорного

тормоза.

Принцип работы механизма саморазматывания троса у моделей 901 А и 1201 А (без груза).

1. Поверните ручку на два оборота против часовой стрелки.

2. Вытяните стопор, снимите ручку и установите ее на кронштейн в верхней части корпуса лебедки.

3. Теперь можно свободно разматывать трос.

Внимание!

При использовании лебедки с грузом, ручка должна быть соединена с приводным валом, для предотвращения

отключения грузоупорного тормоза.

Управление лебедками COMPACT и PLUS

Поднимание груза:

Вращайте ручку по часовой стрелке.

Удержание груза:

Отпустите ручку и автоматический грузоупорный тормоз заблокирует бара-

бан в любом положении.

Опускание груза:

Вращайте ручку против часовой стрелки.

Лебедки АL-КО

Лебедка без тормоза

Преимущества

Недорогое решение для подтягивания

грузов.

Указания к применению

Подтягивание груза:

Вращайте ручку по

часовой стрелке.

Удержание груза:

Отпустите ручку и фикса-

тор заблокирует барабан.

Внимание!

Перед тем, как отпустить ручку,

убедитесь, что фиксатор защелкнулся.

Разблокировка лебедки

: Удерживая ручку,

поверните рычаг фиксатора.

Внимание!

После разблокировки лебедки

весь груз удерживается только рукой. Прежде

чем отпустить ручку после отсоединения гру-

за, убедитесь, что фиксатор защелкнулся.

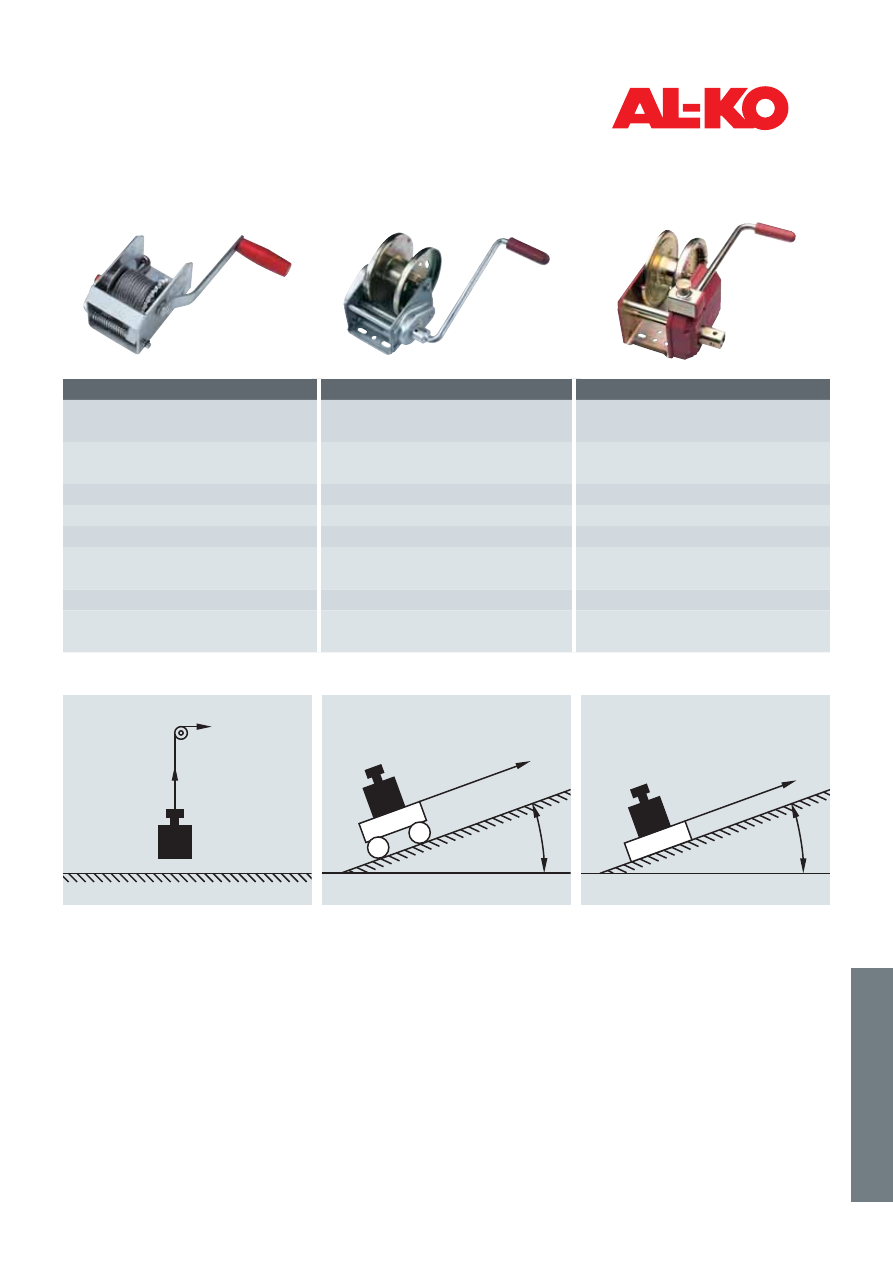

Лебедка без тормоза

Лебедка COMPACT

Лебедка PLUS

Автоматический грузоупорный тормоз

Функция саморазматывания троса
у типов 901А и 1201А

Кожух из пластика

Дизайн: КЛАССИЧЕСКИЙ

Дизайн: СОВРЕМЕННЫЙ

Прочность: УДОВЛЕТВОРИТЕЛЬНАЯ

Прочность: ХОРОШАЯ

Прочность: ОТЛИЧНАЯ

Вертикальный подъем грузов*
(соблюдайте исключения)

Вертикальный подъем грузов*

(соблюдайте исключения)

Буксировка груза на колесах по наклонной вверх**

Буксировка грузов по наклонной плоскости***,

при отсутствии рисков для этого действия.

Волочение грузов по наклонной вверх ***

Лебедки АL-КО

Различия и область применения

* Вертикальный подъем грузов (кроме подъема

людей на высоту

)

*** Волочение грузов по наклонной вверх .

** Буксировка груза на колесах

по наклонной вверх.

237

Пр

ина

леж

ос

ти

макс.

кг

макс.

кг

238

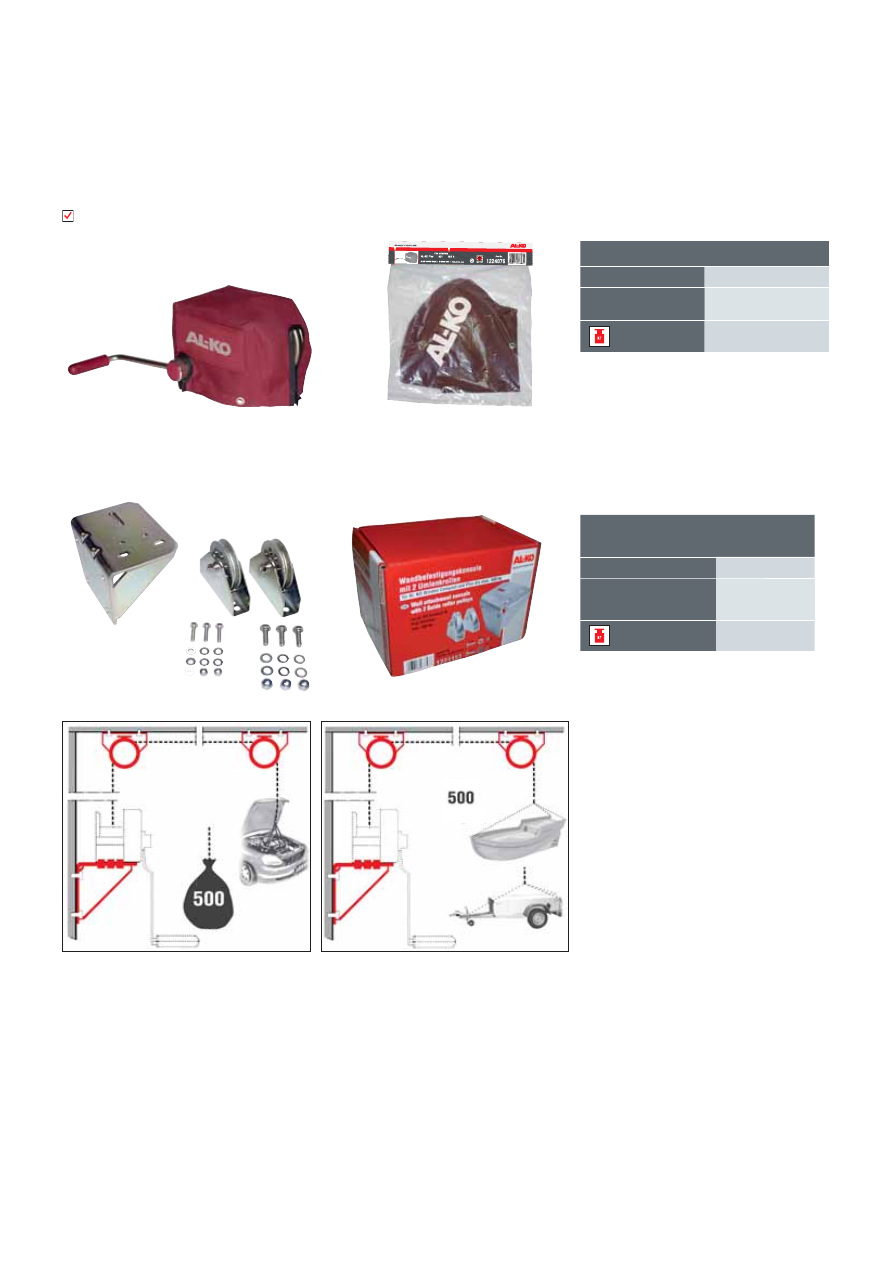

Принадлежности к лебедкам

Чехол для лебедок PLUS, тип 901 и тип 901А

Артикул

1 224 076

Область применения

Лебедки PLUS
тип 901 и тип 901 A

0,3 кг

Программа поставок

Комплект подвесных блоков
для лебедок COMPACT и PLUS

Артикул

1 221 151

Макс. грузоподъемность

500 кг

3,5 кг

Программа поставок

Преимущества

Защищает от непогоды

Пропускает воздух

Не выцветает

AL-KO ЗАЩИТА ОТ НЕПОГОДЫ

Арт

№

для лебёдок

Компоненты прицепов

тип и тип

ИД №

692

Вход троса

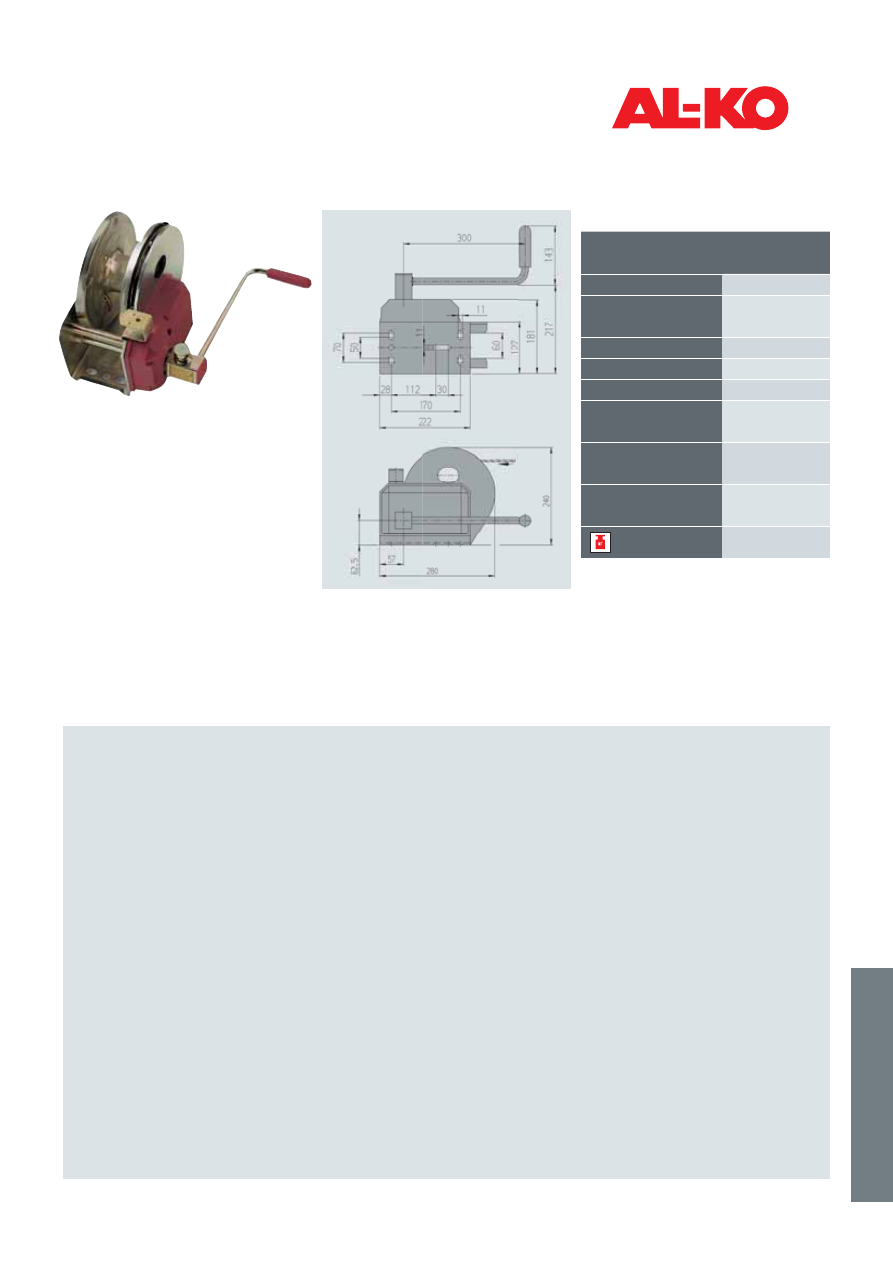

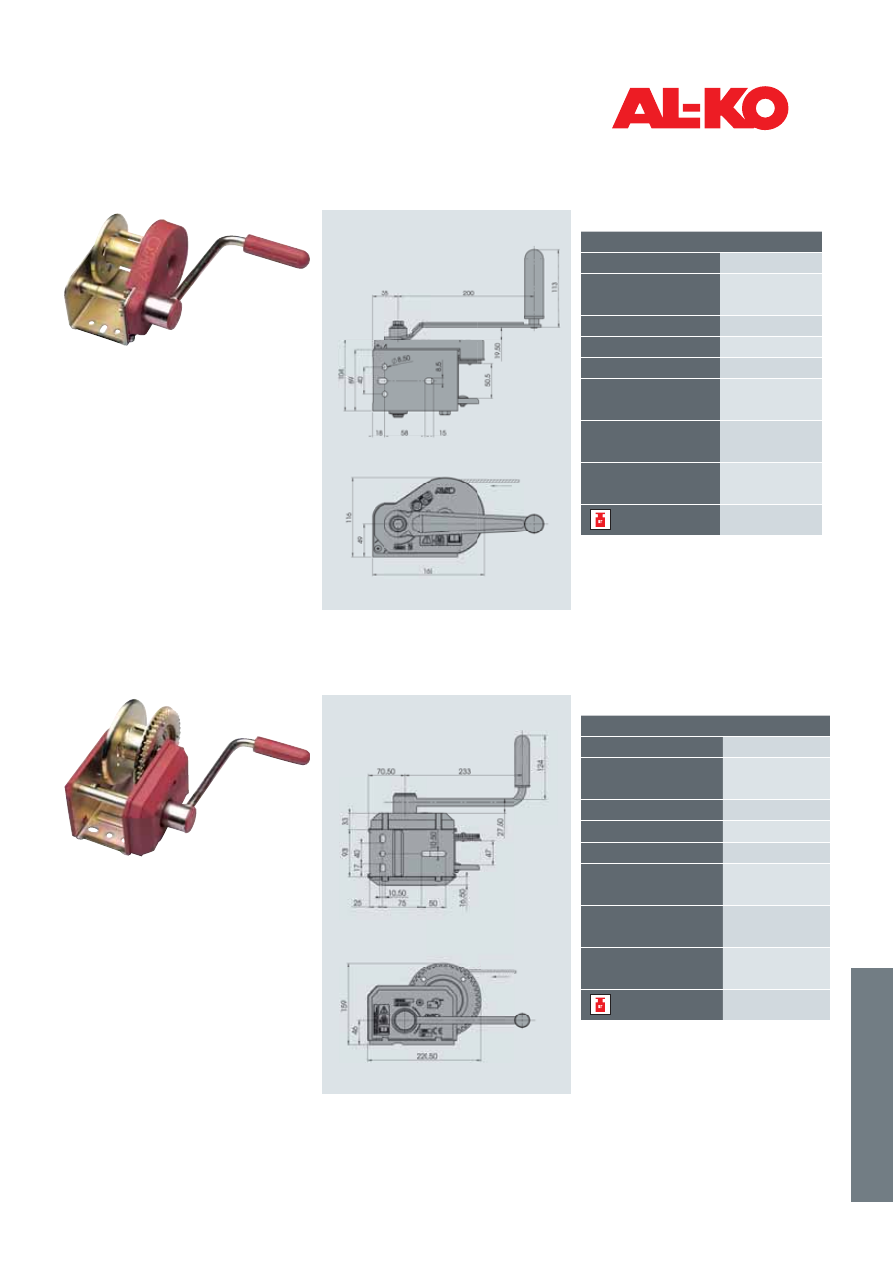

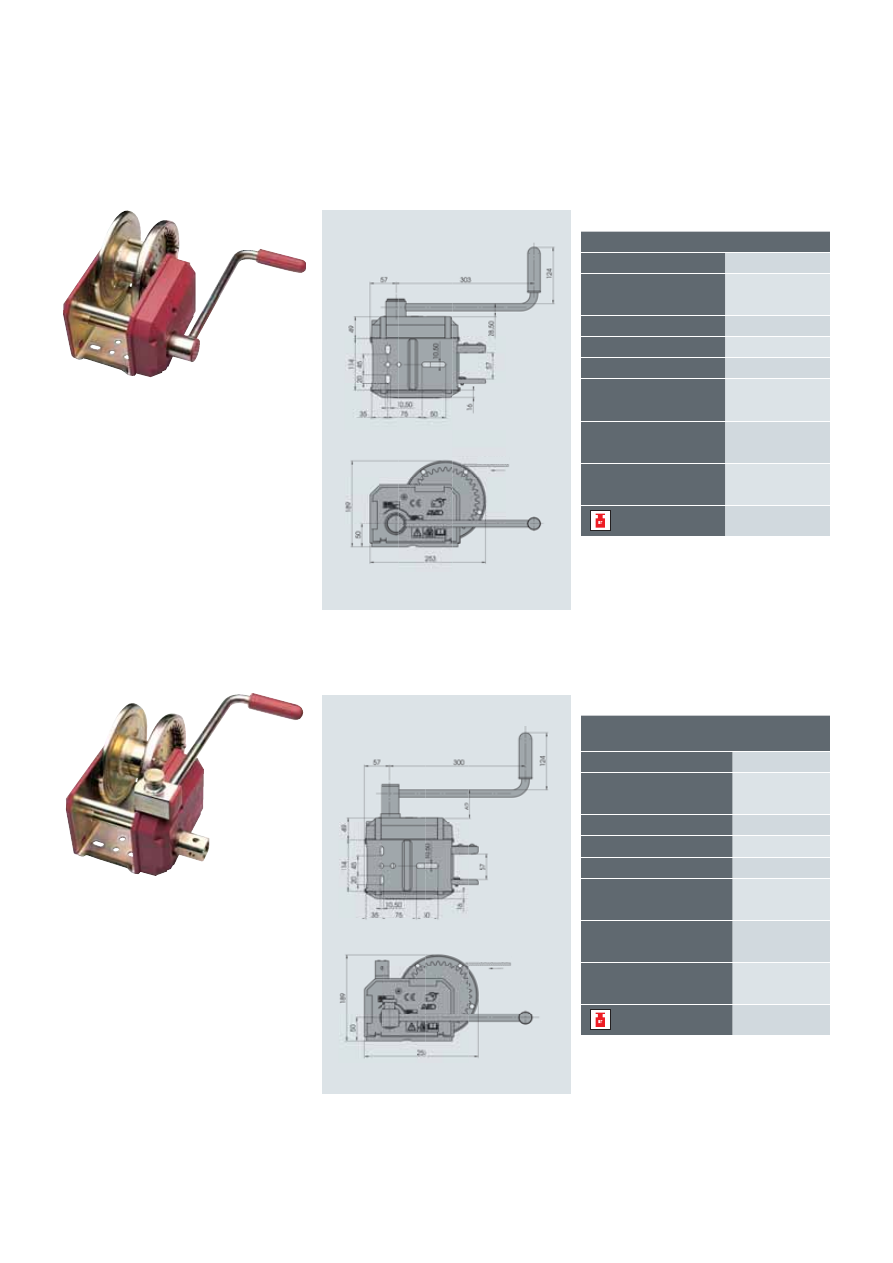

Лебедки PLUS

Программа поставок

Лебедка PLUS Тип 351

Артикул

244 893

Грузоподъемность
(нижнее пол. троса)

350 кг

Усилие ручного привода

200 Н

Мин. нагрузка

25 кг

Передаточное число

2,50 : 1

Ход троса за один
оборот ручки

53-100 мм

Емкость барабана при
тросе Ø 4 мм

15 м

Емкость барабана при
ширине фала 35 мм

3 м

2 кг

Лебедка PLUS Тип 501

Артикул

244 894

Макс. грузоподъемность
(нижнее положение троса)

500 кг

Усилие ручного привода

200 H

Минимальная нагрузка

25 кг

Передаточное число

3,75 : 1

Ход троса за один оборот
ручки

45-100 мм

Емкость барабана
при тросе Ø 5 мм

20 м

Емкость барабана
при ширине фала 35 мм

4 м

4 кг

Программа поставок

239

Пр

ина

леж

ос

ти

Вход троса

240

Лебедки PLUS

Программа поставок

Лебедка PLUS Тип 901

Артикул

244 896

Макс. грузоподъемность
(нижнее положение троса)

900 кг

Усилие ручного привода

190 N

Минимальная нагрузка

25 кг

Передаточное число

8,75 : 1

Ход троса за один оборот
ручки

25-55 мм

Емкость барабана
при тросе Ø 7 мм

20 м

Емкость барабана
при ширине фала 50 мм

6 м

7 кг

Лебедка PLUS Тип 901 A –
с функцией саморазматывания троса

Артикул

244 897

Макс. грузоподъемность
(нижнее положение троса)

900 кг

Усилие ручного привода

190 N

Минимальная нагрузка

25 кг

Передаточное число

8,75 : 1

Ход троса за один оборот
ручки

25-55 мм

Емкость барабана
при тросе Ø 7 мм

20 м

Емкость барабана
при ширине фала 50 мм

6 м

8 кг

Программа поставок

Вхход троса

Лебедки PLUS

Программа поставок

Лебедка PLUS Тип 1201 A (с функцией
саморазматывания троса)

Артикул

249 129

Макс. грузоподъемность
(нижнее положение троса)

1 150 кг

Усилие ручного привода

200 N

Минимальная нагрузка

40 кг

Передаточное число

10,5 : 1

Ход троса за один оборот
ручки

23-57 мм

Емкость барабана
при тросе Ø 7 мм

25 м

Емкость барабана
при ширине фала 50 мм

9 м

13 кг

Покупатель должен убедиться, что техниче-

ские характеристики лебедки соответствуют

требованиям по эксплуатации.

1. Грузоупорный тормоз:

Лебедки с грузоупорным тормозом должны

эксплуатироваться в соответствие с параме-

трами минимально-допустимой нагрузки,

указанной в таблице "Объем поставки". При

несоблюдении этих требований грузоупорный

тормоз работать не будет.

2. Указания по технике безопасности:

Лебедки не предназначены для подъема лю-

дей.

Запрещается применять к нашим лебед-

кам механизированный привод. Не раз-

решается использовать лебедки АL-КО в

качестве фиксатора, например, в парусном

спорте или для удержания лодок/водных

мотоциклов на лодочных прицепах

(при ча-

стой смене направления и скорости ветра мо-

жет ослабиться грузоупорный тормоз). Лебедки

АL-КО могут использоваться в различных целях,

однако пользователь отвечает за применение

лебедки по назначению, указанному в руковод-

стве по эксплуатации. Пользователь лебедки

обязан проверить соответствие лебедки его тре-

бованиям. От величины (малой, средней или

максимальной) нагрузки зависит срок службы

лебедки. Чтобы добиться долгого срока службы

с полной функциональностью, рекомендуется

использовать лебедку в среднем диапазоне до-

пустимых нагрузок. Для выполнения некоторых

работ может потребоваться выбрать лебедку с

большей грузоподъемностью.

Запрещается стоять под грузом! Для

страховки поднятого груза, на бараба-

не должно оставаться не менее 3 витков

троса.

3. Сертификация:

Лебедки, тросы и фалы AL-KO соответствуют

нормам ЕС и сертифицированы в России и

Украине.

Безопасность

241

Пр

ина

леж

ос

ти

д р

Вход троса

242

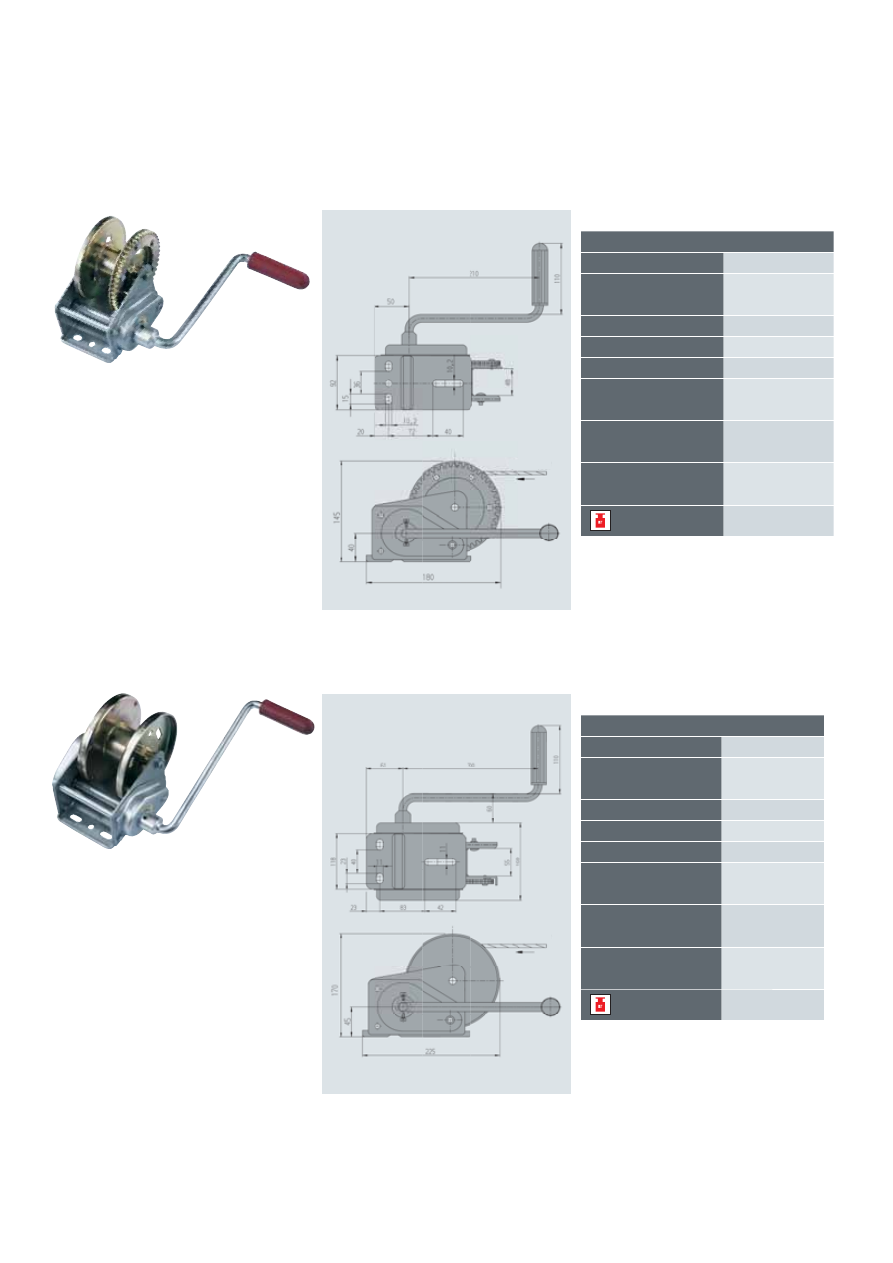

Лебедки COMPACT

Программа поставок

Лебедка COMPACT Тип 450

Артикул

1 210 653

Макс. грузоподъемность

(нижнее положение троса)

450 кг

Усилие ручного привода

200 Н

Минимальная нагрузка

25 кг

Передаточное число

3,50 : 1

Ход троса за один оборот
ручки

45-100 мм

Емкость барабана
при тросе Ø 5 мм

15 м

Емкость барабана
при ширине фала 35 мм

3,5 м

4 кг

Лебедка COMPACT Тип 900

Артикул

1 210 654

Макс. грузоподъемность
(нижнее положение троса)

900 кг

Усилие ручного привода

190 N

Минимальная нагрузка

25 кг

Передаточное число

8,75 : 1

Ход троса за один оборот
ручки

25-53 мм

Емкость барабана
при тросе Ø 7 мм

17 м

Емкость барабана
при ширине фала 50 мм

5 м

7 кг
