AL-KO Компоненты для прицепов полной массой до 3500 кг. КАТАЛОГ - часть 29

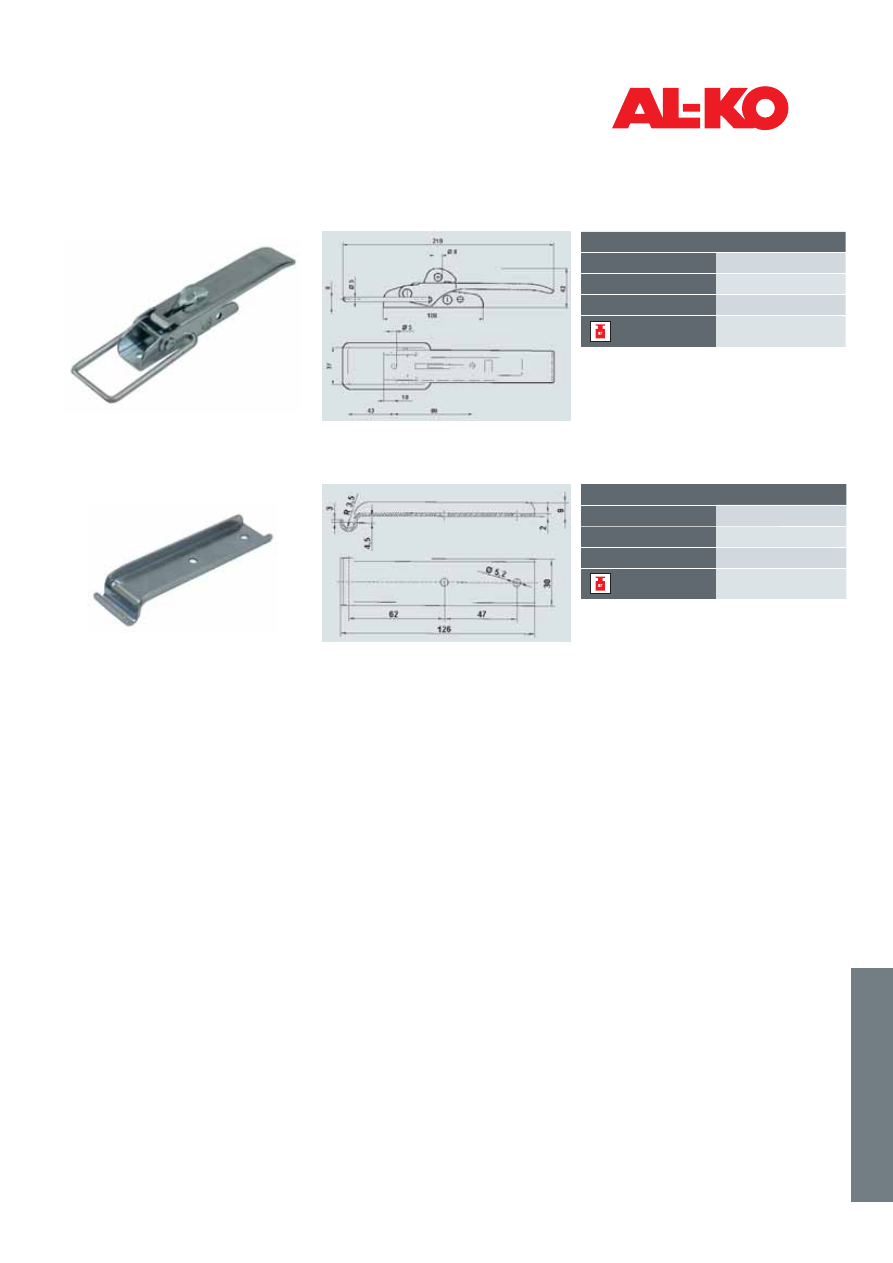

Бортовой замок

Программа поставок

Бортовой замок

Артикул

1 223 610

Материал

Сталь

Покрытие поверхности

Гальваническая оцинковка

0,253 кг

Ответная часть бортового замка

Артикул

1 223 611

Материал

Сталь

Покрытие поверхности

Гальваническая оцинковка

0,079 кг

227

Пр

ина

леж

ос

ти

228

Указания к применению

Ящик должен иметь четыре точки крепления

и сверлить отверстия под крепеж необходимо

только на ребрах жесткости (см. руководство по

монтажу). Поскольку монтажные варианты могут

быть разными, просьба выбрать подходящий

крепеж самостоятельно.

Навесной багажный ящик без крепежа: 1 шт.

Руководство по монтажу: 1 шт.

Ключ для замка: 2 шт.

Пластик черный

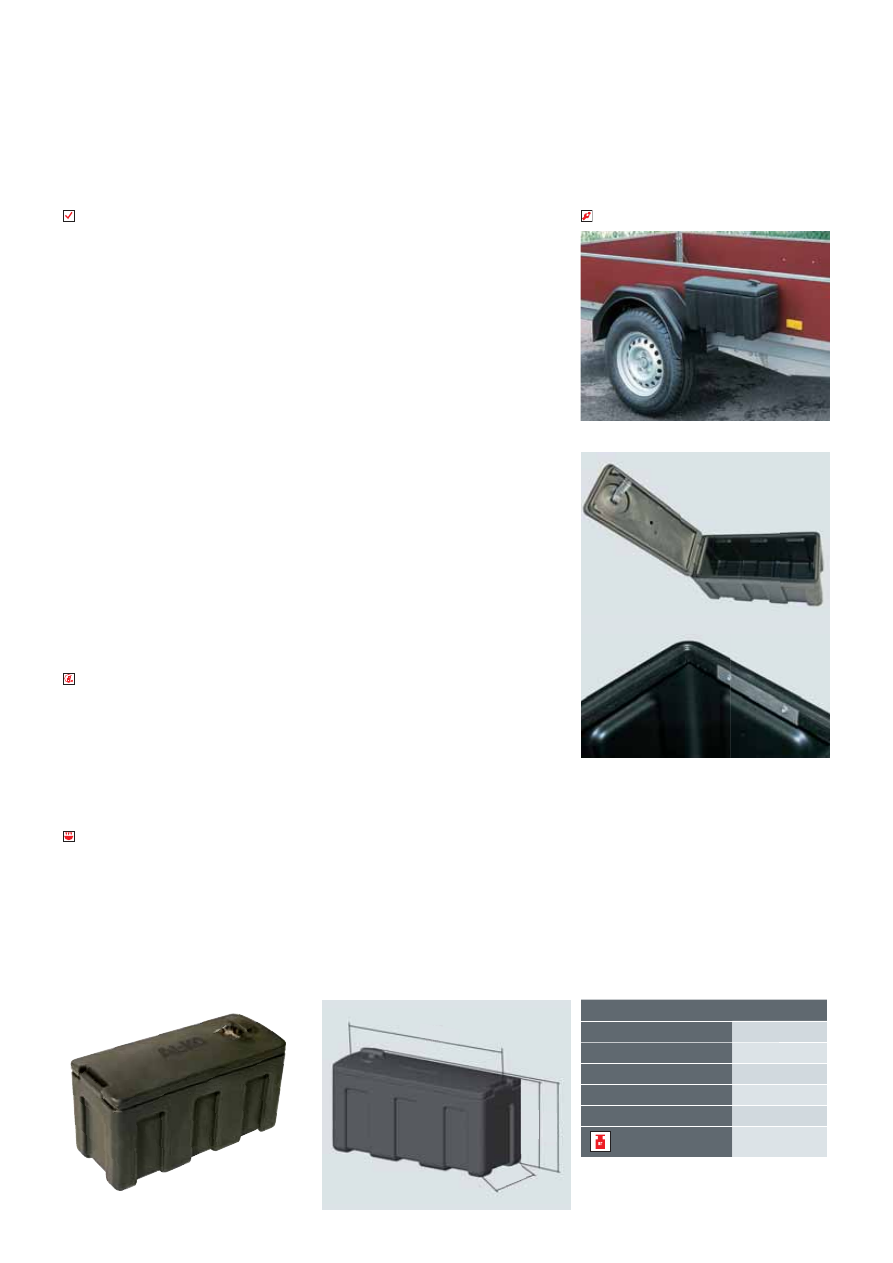

Навесной багажный ящик для легковых прицепов

Надежное хранение принадлежностей и инструментов

Преимущества

Навесной багажный ящик для легковых прицепов

Артикул

1 224 324

Макс. нагрузка

25 кг

Наружные размеры (Д*Ш*В)

515 x 220 x 277 мм

Высота с ручкой

305 мм

Внутренние размеры (Д*Ш*В)

457 x 185 x 232 мм

3,5 кг

Программа поставок

Пример установки

Объем поставки

Покрытие поверхности

Монтируется на кузове прицепа в любом доступном месте.

Надежно закрывается на замок.

Герметичен.

Выдерживает груз до 25 кг.

НОВИНКА:

В новом исполнении крышка открывается в сторо-

ну по длине ящика. Теперь достаточно места для всех основ-

ных типов аккумуляторной батареи.

515

220

277

305

Д*Ш*В = Длина х Ширина х Высота

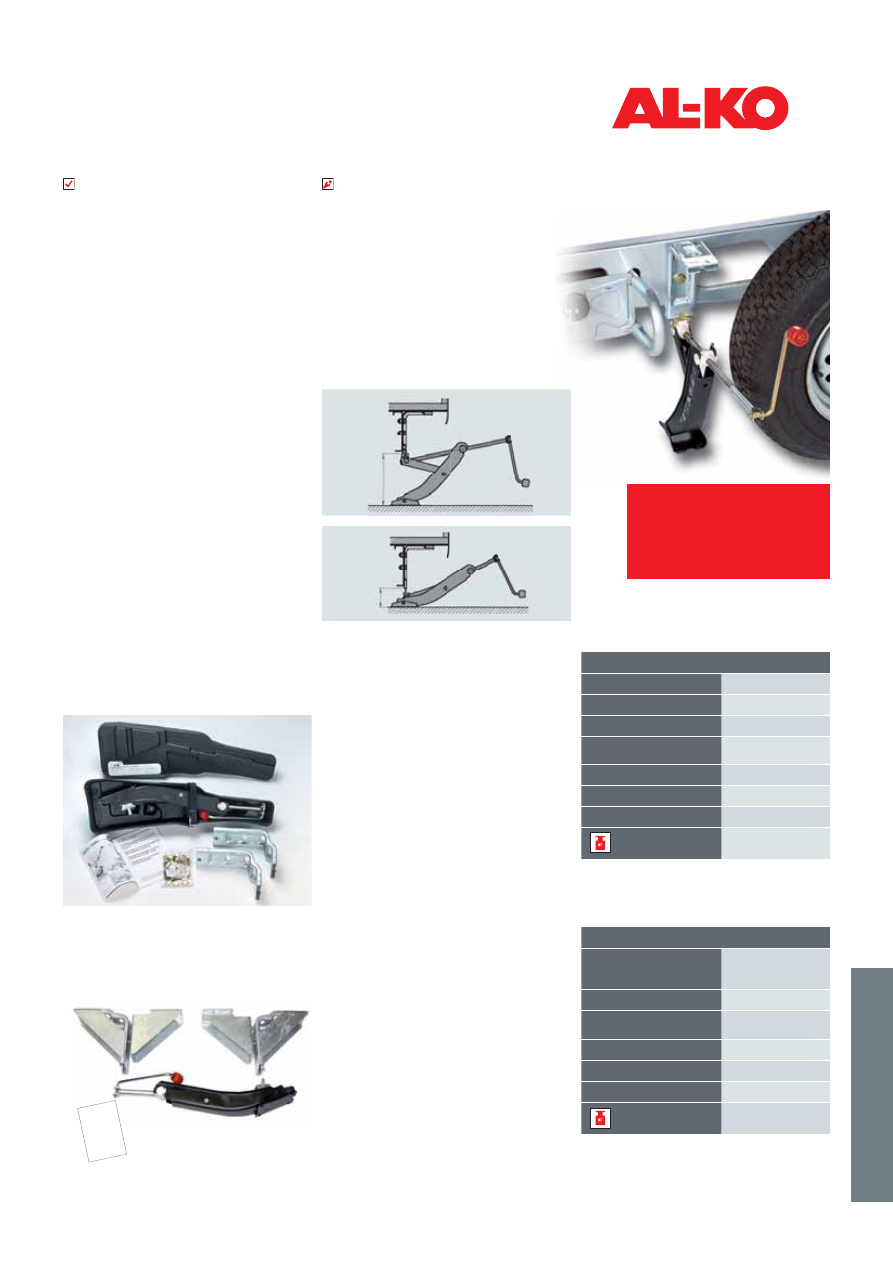

Домкрат с принадлежностями

Комплект для домкрата 800 кг

Пластмассовая коробка из двух частей: 1 шт.

Домкрат: 1 шт.

Поддомкратник: 2 шт.

Комплект крепежа: 1 шт.

Руководство по эксплуатации: 1 шт.

Организация « Deutsche Caмpingclub e.V.»

присудила в 1996 году домкрату АL-КО

„Золотой приз”

как лучшей принадлежности

Домкрат АL-КО может использоваться в каче-

стве дополнительной опоры туристического

прицепа, но только когда прицеп находится в

сцепленном состоянии с тягачом.

Специальные поддомкратники

Специальные поддомкратники с ответной

частью исключают соскальзывание прицепа

с домкрата, а также служат дополнительной

опорой днищу прицепа (оставьте тягач в сце-

пленном состоянии).

Оставьте тягач в сцепленном состоянии.

Вставьте домкрат в ответную часть поддом-

кратника и выровняйте его. Теперь можно

работать.

Руководс

тво

по

эксплу

атации

КАЧЕСТВ

О ДЛЯ ЖИЗНИ

АЛ-КО

У большинства туристических прицепов с

шасси АL-КО после 1991 года выпуска посадоч-

ные отверстия для установки поддомкратни-

ков предусмотрены в серийном исполнении.

Для прицепов после 1980 года выпуска поса-

дочные отверстия для установки поддомкрат-

ников можно просверлить с соблюдением тре-

бований руководства по эксплуатации.

Домкрат может быть поставлен в серийном

оснащении или в порядке

дооснащения

тури-

стических прицепов с шасси АL-КО с 1980 года

выпуска.

Дополнительная опора

Комплект для домкрата 800 кг

Комплект для домкрата 1000 кг:

Домкрат: 1 шт.

Поддомкратник: 2 шт.

Опорный уголок: 2 шт.

Комплект крепежа: 1 шт.

Руководство по эксплуатации: 1 шт.

375

Преимущества

Установка

Принцип действия

Программа поставок

Комплект для домкрата 800 кг

Артикул (с коробкой)

246 059

Артикул (без коробки)

246 157

Статическая нагрузка

800 кг

Полная масса прицепа

1600 кг

Исходная высота

85 мм

Высота подъема

290 мм

Конечная высота

375 мм

2,9 кг

Комплект для домкрата 1000 кг

Артикул (без коробки, с
монтажными частями)

1 222 530

Статическая нагрузка

1000 кг

Полная масса прицепа

2000 кг

Исходная высота

85 мм

Высота подъема

290 мм

Конечная высота

375 мм

5,5 кг

229

Пр

ина

леж

ос

ти

230

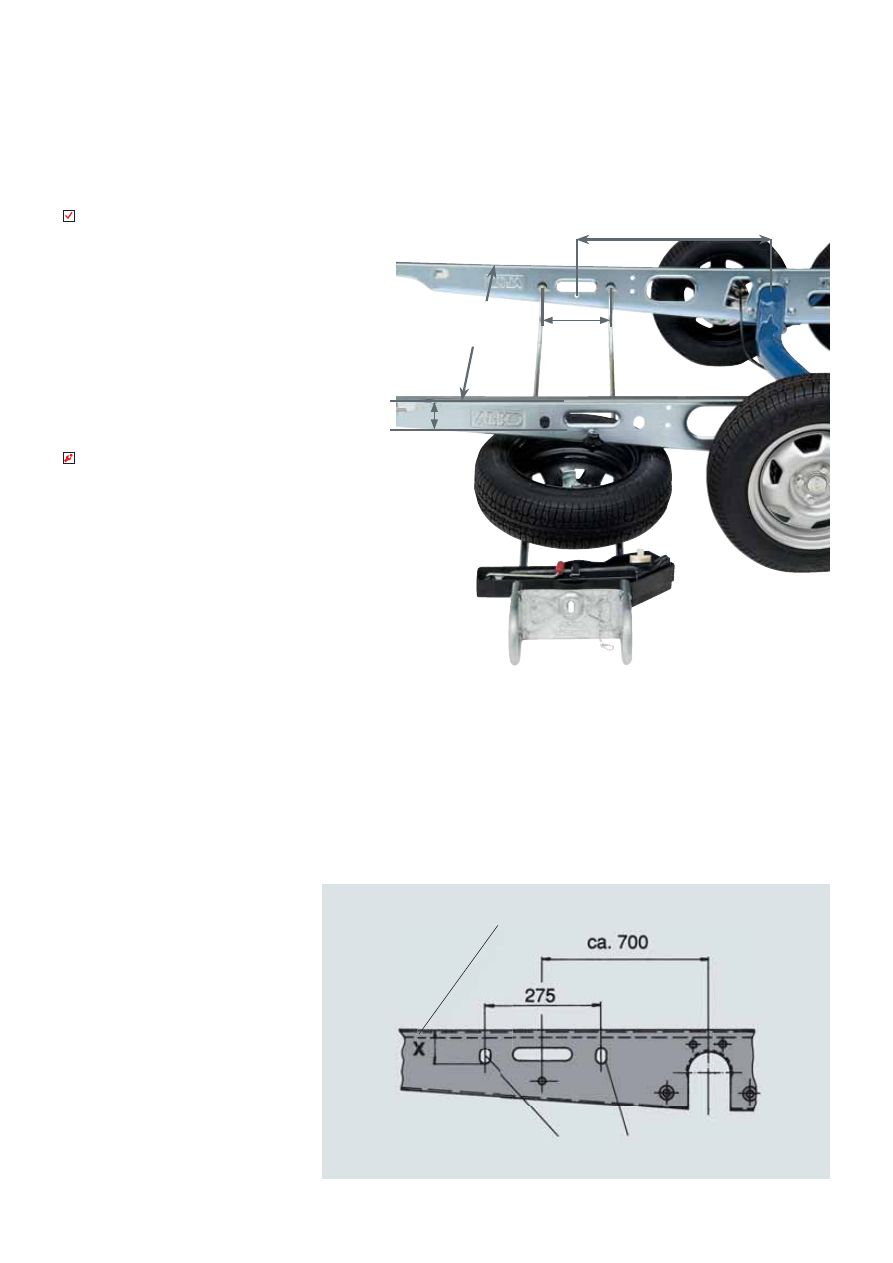

Держатель запасного колеса

Экономия полезного пространства

Размещение запасного колеса под прицепом осво-

бождает полезное пространство внутри прицепа.

Улучшение ходовых качеств

Для обеспечения оптимальных ходовых качеств,

германский клуб автомобилистов (ADAC) и

Немецкий кемпинговый клуб (DDC) рекомендуют

размещать запасное колесо в непосредственной

близости от оси.

Установка

Держатель запасного колеса можно установить

на прицепы с шасси АL-КО после 1985 года выпу-

ска.

Необходимые посадочные отверстия есть на

таких шасси уже в серийном исполнении.

Отверстия в продольном элементе рамы (размер

"Х") для установки в них держателя запасного

колеса выполнены так, что в держателе можно

укрепить запасное колесо, подходящее именно к

данному прицепу.

Указания к применению

Перед использованием, в целях безопасно-

сти зафиксируйте держатель запасного коле-

са страховочной цепью. Открутите и снимите

ручку крепления держателя запасного колеса.

Возьмите запасное колесо двумя руками и

извлеките его наружу настолько, чтобы запас-

ное колесо было хорошо доступно. Если между

рамой шасси и дорогой слишком мало свобод-

ного места, приподнимите прицеп при помощи

домкрата.

Посадочные отверстия для держателя запасного колеса

Размер "Х" для определения максимально возможной ширины автошины

Верхний край

рамы

Размер

Отверстие

у нижнего

края рамы

275

700

Преимущества

Ширина рамы (размер

)

(наружная рама/перемычка)

Объем поставки

Держатель запасного колеса: 1 шт.

Комплект крепежа: 1 шт.

Руководство по эксплуатации: 1 шт.

Какие шины можно применять?

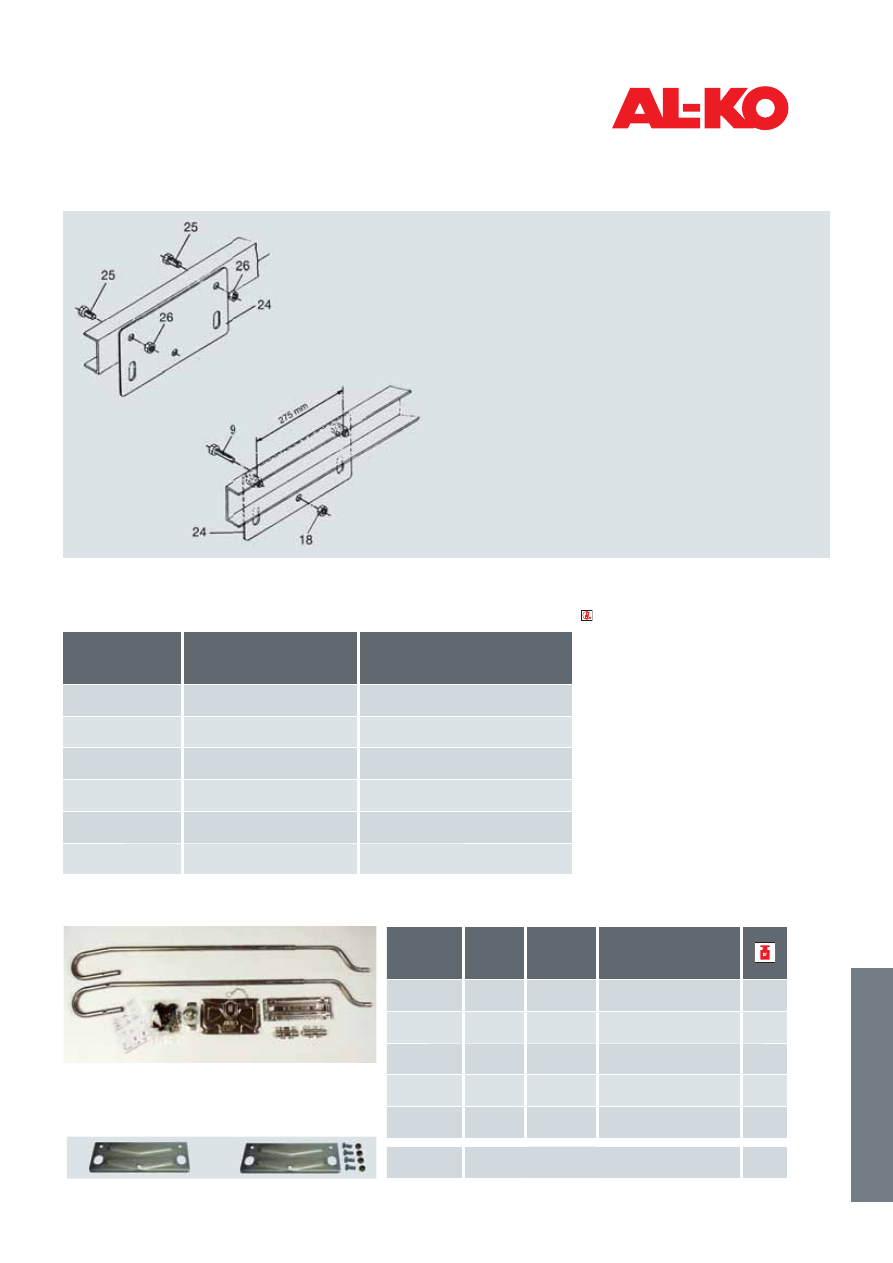

Указания по установке:

Расстояние от пластин держателя до оси

должно составлять примерно 700 мм (см.

чертеж). В двух элементах рамы сверлят

два отверстия с Ø 12,5 мм на расстоянии

275 мм между отверстиями.

Отверстия должны быть выполнены в

центре данного профиля (в нейтральной

зоне). Две пластины держателя (24)

крепятся двумя болтами (25) М12х25 и са-

Комплект принадлежностей для дооснащения EH2

Артикул 294 284 (комплект в следующем составе):

2 шт. Пластины держателя (24), артикул 209 499

4 шт. Болты с шестигранной головкой (25), артикул 700 460

4 шт. Шестигранные гайки (26), артикул 700 645.

мостопорящимися шестигранными

гайками (26) М12.

Стопорный винт (9) с шестигранной

гайкой (18) размещается в правой

пластине держателя. Стопорный

винт (9) и шестигранная гайка (18)

предусмотрены в комплекте по-

ставки держателя запасного колеса.

Размер X

мин.

Шины для типа EH1

Шины для типа EH1/BR

75 мм

155 R 13

175 R 13, 175 R 14, 175/70 R 14

85 мм

165 R 13

185 R 13, 185 R 14

95 мм

175 R 13, 175 R 14, 175/70 R 14

195 R 13, 195 R 14, 195/70 R 14

105 мм

185 R 14

205/70 R 14, 205/70 R 15

115 мм

195/70 R 14

205/70 R 14, 205/70 R 15

125 мм

205/70 R 14, 205/70 R 15

Артикул

Тип

Исполнение

Расстояние рамы (мм)
Размер A

209 550

EH1

1050-1250

6,4

209 516

EH1

1250-1550

6,8

209 513

EH1

1450-1850

7,7

241 859

EH1/BR

1265-1515

6,8

241 860

EH1/BR

1465-1815

7,7

294 284

Комплект принадлежностей для дооснащения EH2 20 1,85

Программа поставок

231

Пр

ина

леж

ос

ти

232

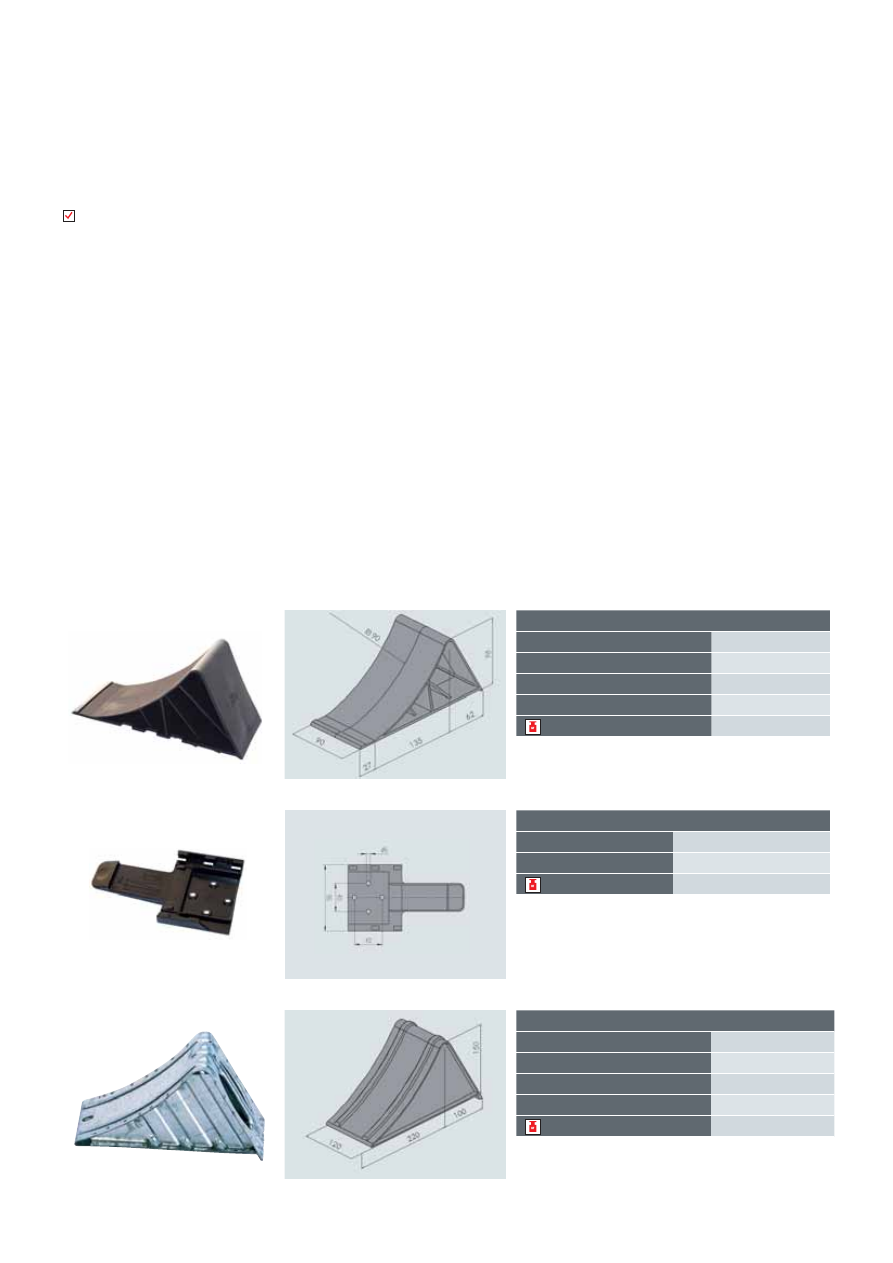

Противооткатные упоры с держателями

Преимущества

Прицепы с полной массой более 750 кг долж-

ны быть зафиксированы на стоянке двумя

противооткатными упорами. Они должны

быть безопасны в обращении и достаточно

эффективны. Кроме того упоры должны на-

ходиться в легкодоступном месте, внутри

транспортного средства или на кузове, при-

чем держатели должны исключать утерю

противооткатных упоров. Эффективность

противооткатных упоров должен проверять

производитель транспортного средства (на

неровностях 18 % с уклона и под уклон, в не-

нагруженном состоянии и с грузом до пре-

дельно-допустимой полной массы).

Необходимо соблюдать действующие положения

законодательства Вашей страны.

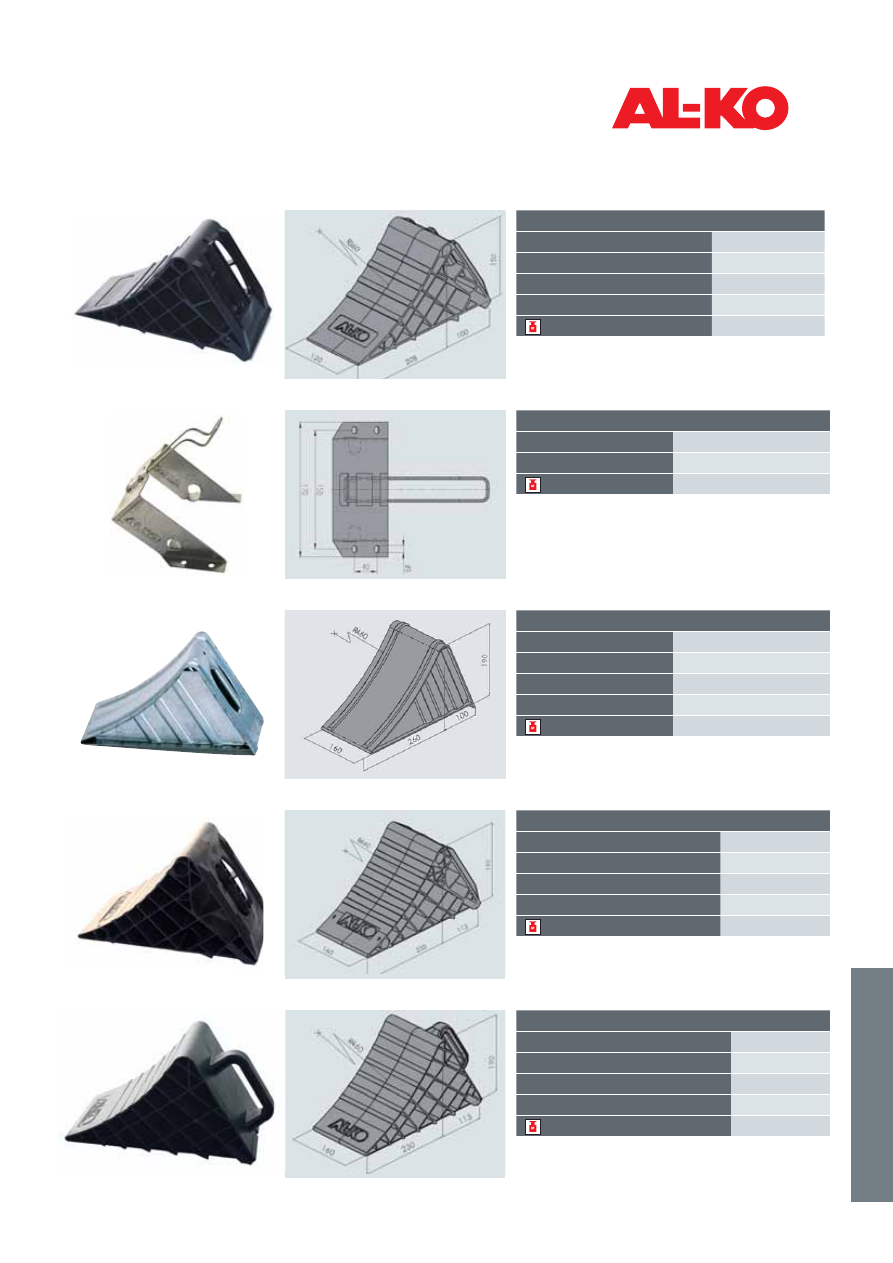

Противооткатные упоры с держателями

Программа поставок

Противооткатный упор, UK 10 K

Артикул

249 422

Материал/цвет

Пластик черный

Нагрузка от колеса на упор

800 кг

Макс. статический радиус колеса

310 мм

0,2 кг

Держатель тип HA 10 K для UK 10

Артикул

249 423

Материал/цвет

Пластик черный

0,05 кг

Противооткатный упор UK 36 St

Артикул

244 373

Материал/поверхность/

Сталь, гальв. цинкование

Нагрузка от колеса на упор

1600 кг

Макс. статический радиус колеса

360 мм

1,25 кг

Противооткатный упор UK 36 K

Артикул

1 213 985

Материал/цвет

Пластик черный

Нагрузка от колеса на упор

1600 кг

Макс. статический радиус колеса

360 мм

1 кг

Держатель тип HA 36 St для UK 36 (из стали и пластмассы)

Артикул

244 376

Материал/поверхность

Сталь гальв. оцинковка

0,50 кг

Противооткатный упор UK 46 St

Артикул

244 374

Материал/поверхность

Сталь гальв. оцинковка

Нагрузка от колеса на упор

5000 кг

Макс. статический радиус колеса

460 мм

3,05 кг

Противооткатный упор UK 46 K

Артикул

1 221 517

Материал/цвет

Пластик черный

Нагрузка от колеса на упор

5000 кг

Макс. статический радиус колеса

460 мм

1,92 кг

Противооткатный упор UK 46 K с ручкой

Артикул

1 213 314

Материал/цвет

Пластик черный

Нагрузка от колеса на упор

5000 кг

Макс. статический радиус колеса

460 мм

1,85 кг

233

Пр

ина

леж

ос

ти

234

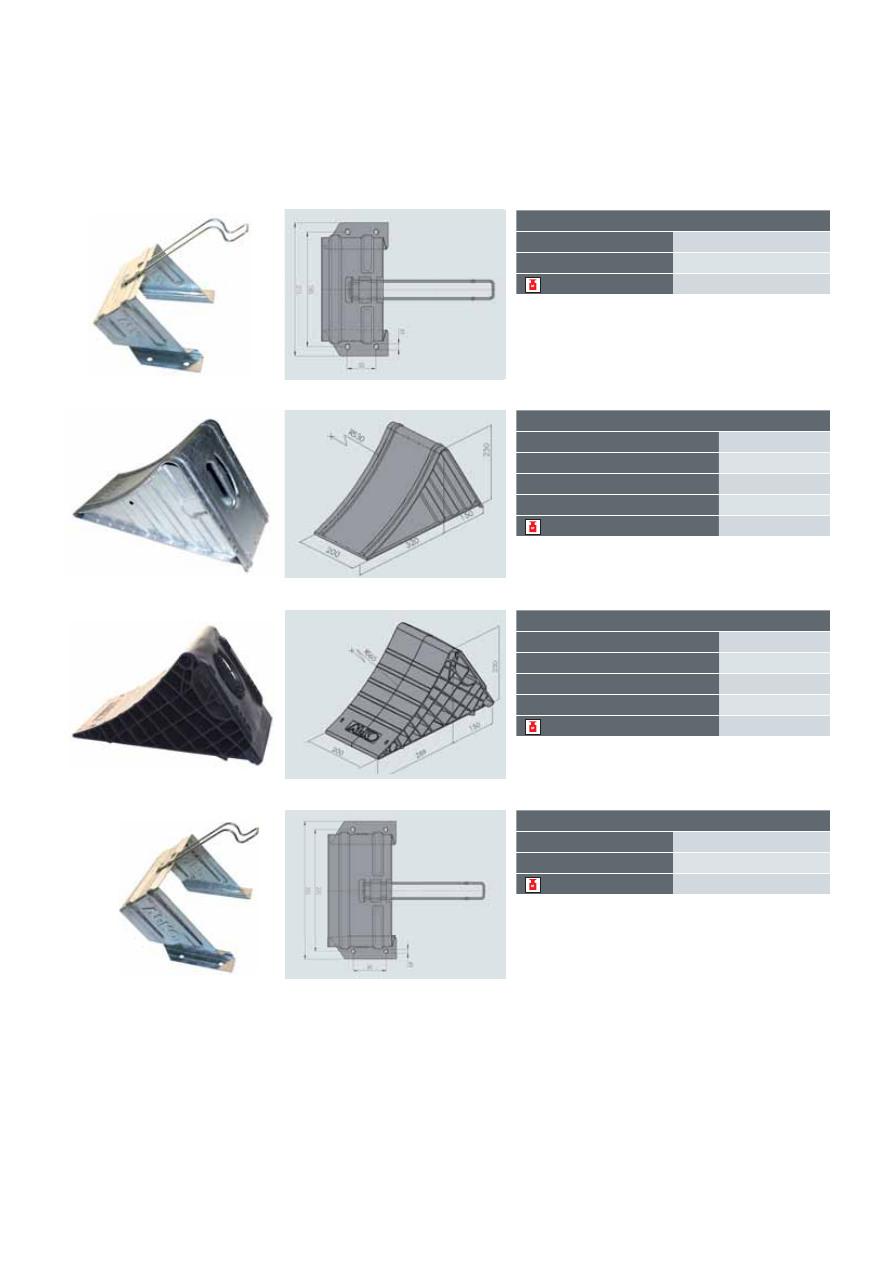

Держатель тип HA 46 St для UK 46

Артикул

244 377

Материал/поверхность

Сталь, гальваническая оцинковка

0,80 кг

Противооткатный упор UK 53 St

Артикул

244 375

Материал/поверхность

Сталь гальв. оцинковка

Нагрузка от колеса на упор

6500 кг

Макс. статический радиус колеса

530 мм

5 кг

Противооткатный упор UK 53 K

Артикул

1 221 515

Материал/цвет

Пластик черный

Нагрузка от колеса на упор

6500 кг

Макс. статический радиус колеса

530 мм

2,9 кг

Держатель тип HA 53 St для UK 53 (из стали и пластмассы)

Артикул

244 378

Материал/поверхность

Сталь гальв. оцинковка

1,20 кг

Противооткатные упоры с держателями
