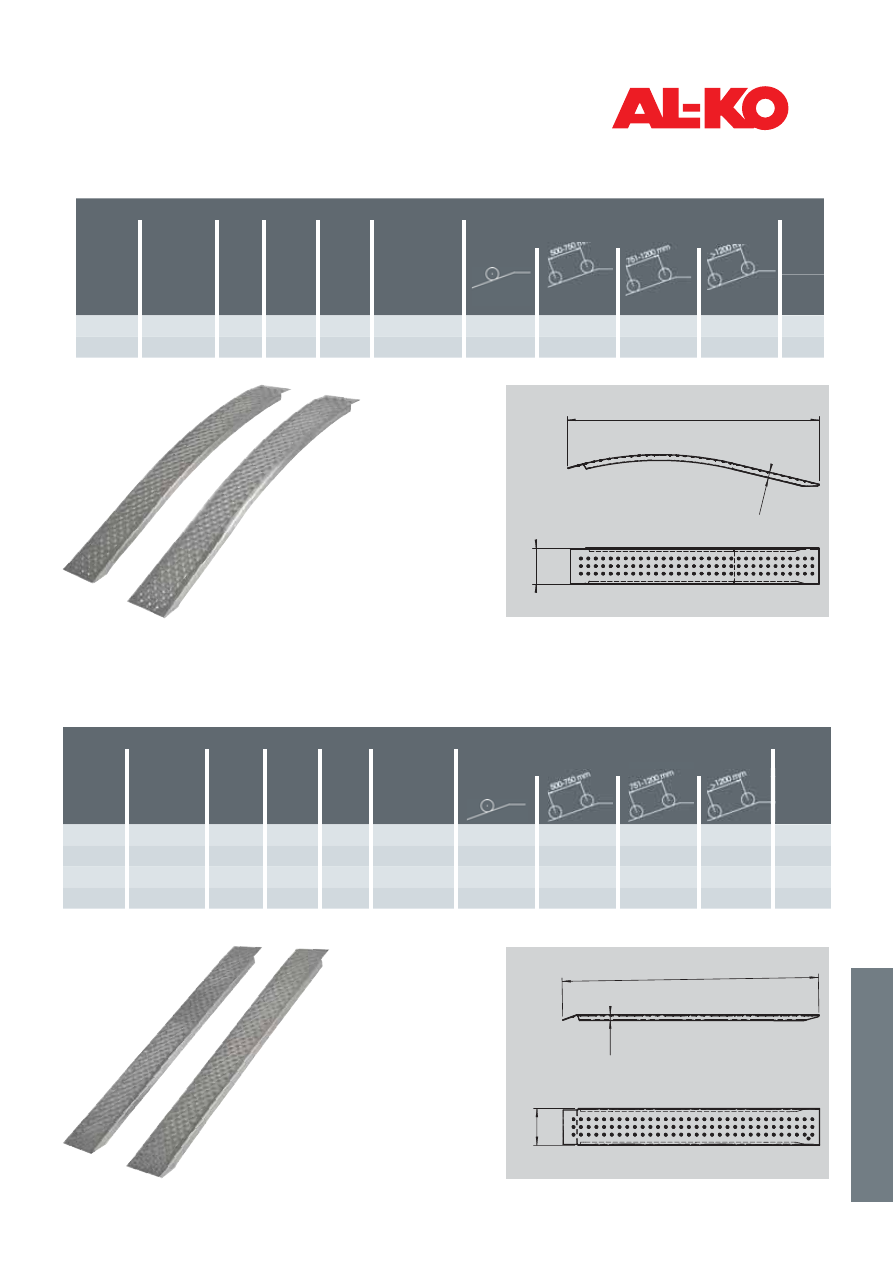

Рампы изогнутые

Артикул
(пара)

Тип

Длина
L (мм)

Ширина
B (мм)

Высота
S (мм)

Высота погрузки
Н

мин. - макс.,

H (мм)

Грузоподъемность пары рамп с расстоянием между осями:

Вес
пары

(кг)

130 568

400/1500/215

1500

215

200-250

260 кг

330 кг

400 кг

6,8

130 586

400/2000/225

2000

225

300-380

260 кг

330 кг

400 кг

10,2

Рампа прямая

Артикул
(пара)

Тип

Длина
L (мм)

Ширина
B (мм)

Высота
S (мм)

Высота погрузки

мин. - макс.,

H (мм)

Грузоподъемность пары рамп с расстоянием между осями:

Вес пары
(кг)

130 569

400/1500/215

1500

215

300-400

260 кг

330 кг

400 кг

6,8

130 585

400/2000/225

2000

225

400-500

260 кг

330 кг

400 кг

10,2

130 590

1000/2000/260

2000

260

400-500

650 кг

750 кг

800 кг

1000 кг

19,4

130 570

1000/2500/260

2500

260

600-700

650 кг

750 кг

800 кг

1000 кг

26,4

сстоянием ме

259

Пр

ина

леж

ос

ти

260

Рампы PROFI из алюминия

для больших нагрузок

Преимущества

Все рампы прошли испытания и сертификацию.

Алюминиевый сплав - это не просто обычный алю-

миний! Концерн АL-КО использует комбинацию

сплавов 6005+6082:

Сплав 6005 обладает оптимальными характери-

стиками для сварочных работ и высокой устой-

чивостью к коррозии. В то же время сплав 6082

обеспечивает рампам максимальную прочность,

свойственную всем сплавам серии 6000. Он

настолько прочен, что обычно применяется при

строительстве мостов.

Стопроцентный контроль качества:

Каждая рампа контролируется индивидуально.

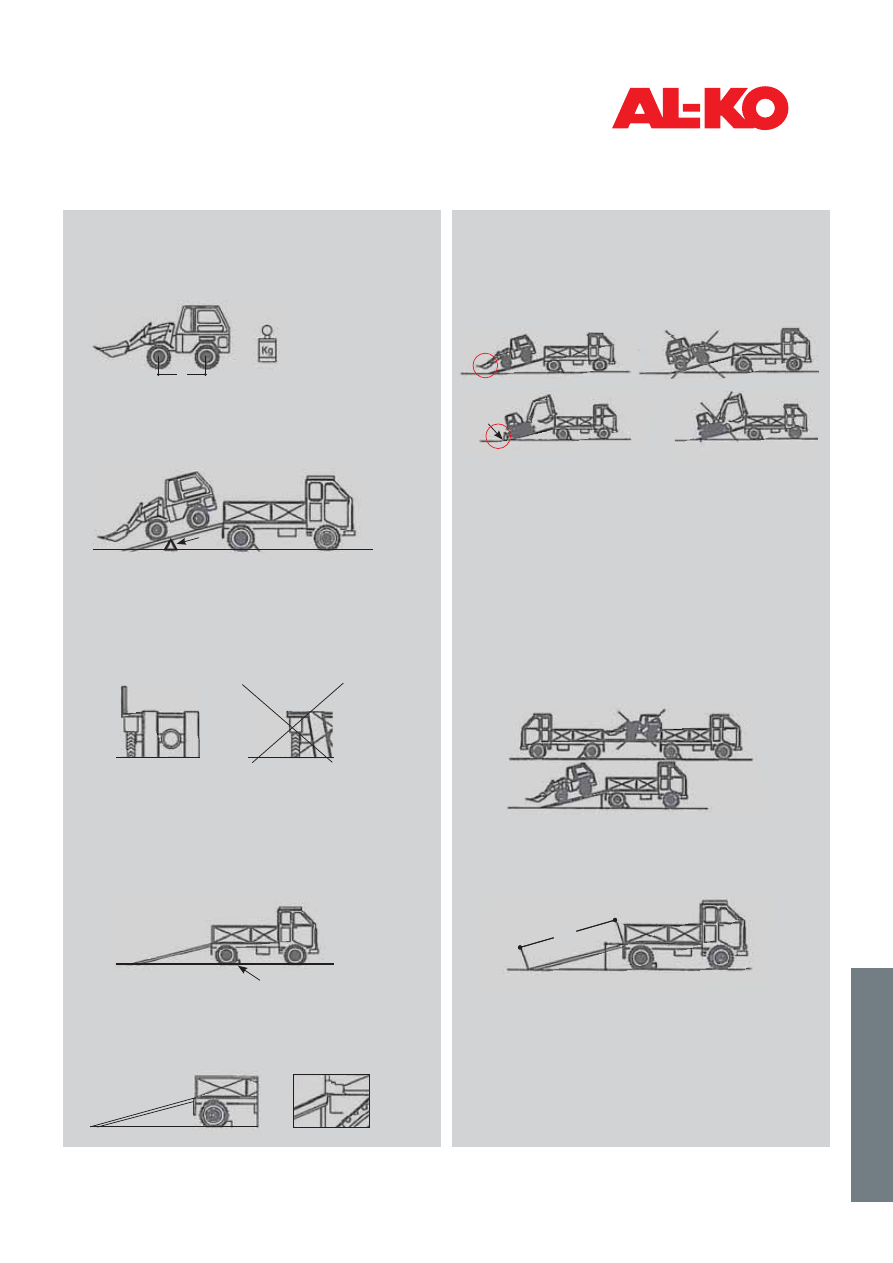

Безопасность

Предельно-допустимый наклон рампы составляет 30 % = 16,5°.

Рампы должны быть надежно укреплены на погрузочной платформе.

Для двухколейных транспортных средств

применяйте только пару рамп.

Горизонтальное использование рамп не

допускается.

Въезд по рампе допускается только

под надзором второго лица.

Рампы могут применяться исключительно для погрузки и выгрузки ме-

ханизированных транспортных средств с тормозом.

Инструкция по применению

Перед погрузкой убедитесь, что расстояние между осями, вес транспортного

средства и распределение нагрузки по осям, соответствуют параметрам рамп.

Не подпирайте рампы для повышения их грузоподъемности.

Проверьте ширину колеи механизированного транспортного средства и на-

стройте рампы соответственно. Убедитесь, что рампы расположены параллель-

но.

Подгоните грузовик для транспортировки, заблокируйте его колеса и поставьте

на ручной тормоз. Заглушите двигатель и извлеките ключ зажигания. Грузовая

платформа должна находиться в горизонтальном положении.

Установите рампы на платформу и закрепите. Прежде чем использовать рампы,

проверьте их грузоподъемность.

НЕ ПЕРЕГРУЖАЙТЕ
РАМПЫ

P = ?

РИСК ОТЦЕПЛЕНИЯ

НЕТ!

ДА! НЕТ!

ДА!

При погрузке обязательно учитывайте нагрузку на оси. Более нагруженная ось

должна находиться спереди по ходу движения. Рабочий инструмент механизи-

рованного транспортного средства, который может его стабилизировать, дол-

жен находиться сзади по ходу движения.

Ковши и аналогичные монтажные инструменты перед началом процесса по-

грузки следует опустить и разгрузить, даже когда общий вес груза меньше пре-

дельно-допустимого веса.

Въезд на рампы и съезд с них выполняется только под надзором второго лица.

Предельно допустимая скорость на рампе: 2м/мин.

При любых обстоятельствах избегайте внезапного старта и торможения.

Не используйте рампы как сходни.

Предельно допустимая высота высокой стороны рампы относительно грунта не

должна превышать 1/3 длины рампы.

После погрузки-разгрузки отсоедините рампы и аккуратно опустите их на пол.

Не допускайте падения рамп на ноги или иные части тела, на приспособления

или электрические кабели.

Рампы весом более 30 кг должны перемещаться не вручную, а при помощи со-

ответствующего подъемно-транспортного оборудования.

ДА! НЕТ!

НЕ

Т!

ДА! НЕТ!

ДА!

НЕТ!

16,5

3xH

Внимание! Пожалуйста, периодически проверяйте рампы на возможное образование трещин.

261

Пр

ина

леж

ос

ти

262

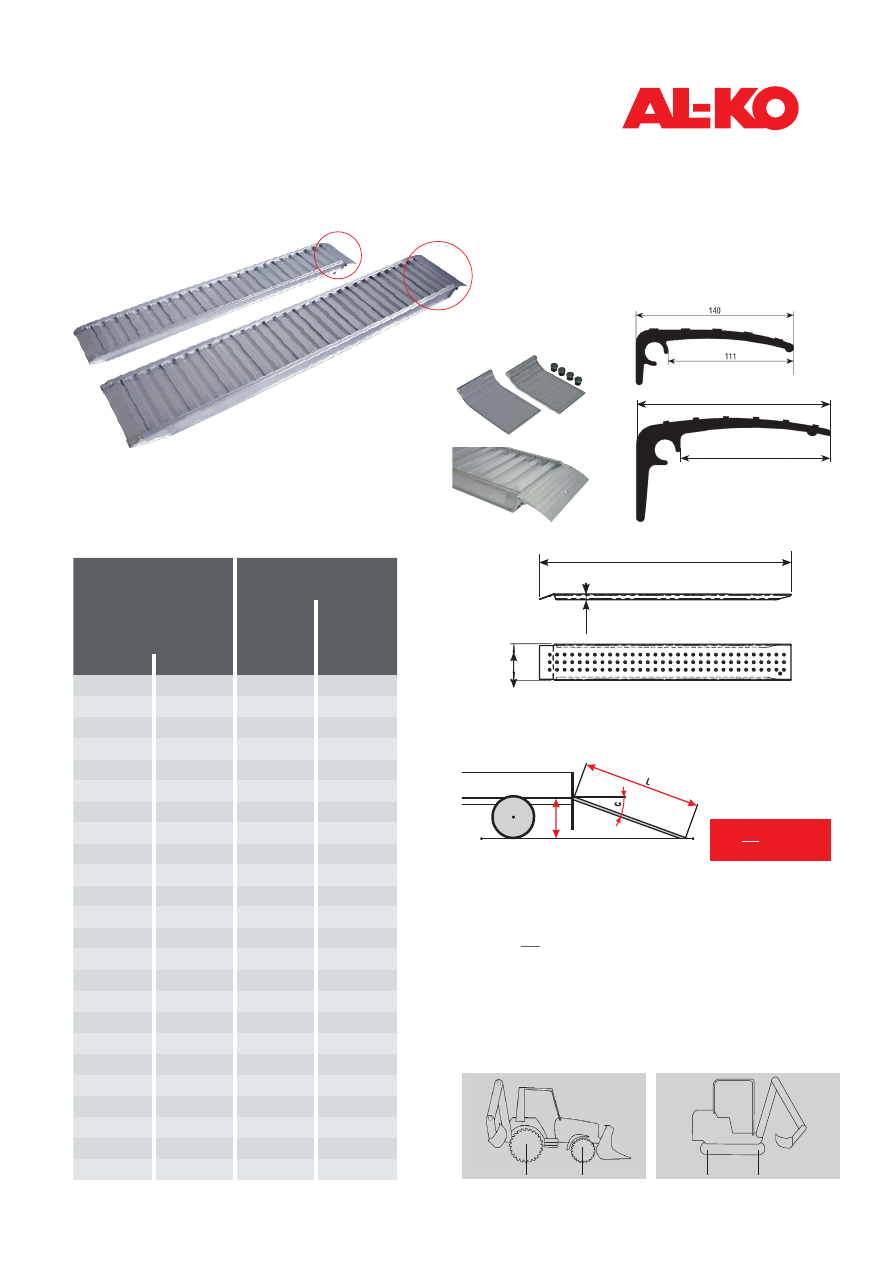

Рампы PROFI из алюминия для больших нагрузок

прямые и изогнутые

Версия A

Грузоподъемность при

расстоянии между осями X

Артикул
(для штуки)

Тип

Версия

Длина

L (мм)

Ширина
наруж.
B (мм)

Высота

H (мм)

Макс. высота
погрузки
LH (мм)

1,00 м

1,50 м

штуки (кг)

пары (кг)

штуки (кг)

пары (кг)

1 224 700

60A20GH450

2000

300

450

1215

2430

1215

2430

1 224 701

60A20GH600

2000

300

600

1215

2430

1215

2430

1 224 702

60A20 H539

2000

300

539

1215

2430

1215

2430

1 224 703

60A25GH450

2500

300

450

870

1740

950

1900

1 224 704

60A25GH600

2500

300

600

870

1740

950

1900

1 224 705

60A25 H665

2500

300

665

870

1740

950

1900

1 224 706

70A20GH450

2000

300

450

1500

3000

1500

3000

1 224 707

70A20GH600

2000

300

600

1500

3000

1500

3000

1 224 708

70A20 H552

2000

300

552

1500

3000

1500

3000

1 224 709

70A25GH450

2500

300

450

1070

2140

1165

2330

1 224 710

70A25GH600

2500

300

600

1070

2140

1165

2330

1 224 711

70A25 H679

2500

300

679

1070

2140

1165

2330

1 224 712

80A20GH450

2000

300

450

1745

3490

1745

3490

1 224 713

80A20GH600

2000

300

600

1745

3490

1745

3490

1 224 714

80A20 H552

2000

300

552

1745

3490

1745

3490

1 224 715

80A25GH450

2500

300

450

1250

2500

1355

2710

1 224 716

80A25GH600

2500

300

600

1250

2500

1355

2710

1 224 717

80A25 H679

2500

300

679

1250

2500

1355

2710

1 224 718

90A20GH450

2000

400

450

2030

4060

2030

4060

1 224 719

90A20GH600

2000

400

600

2030

4060

2030

4060

1 224 720

90A20 H552

2000

400

552

2030

4060

2030

4060

1 224 721

90A25GH450

2500

400

450

1450

2900

1580

3160

1 224 722

90A25GH600

2500

400

600

1450

2900

1580

3160

1 224 723

90A25 H679

2500

400

679

1450

2900

1580

3160

62,3

82,7

Профиль прилегания „A”

Тип: 60

Тип: 90

Программа поставок

Положение об опасных веществах:

Тормозные оси в этом каталоге соответствуют „Положению об опасных

веществах“ § 47 (2) пункт 3 (тормозные накладки без содержания асбеста).

Директива Европейского Союза:

Тормоза наката и колесные тормоза соответствуют директиве ЕС, инструкции

№ 71/320/EWG со всеми дополнениями.

Германия 100 км/час:

Все указанные компоненты прицепов рассчитаны на скорость не менее 100

км/час (см. «Положение о допуске к дорожному движению» (stVZo), редакция

№ 15, § 30a абз.2).

Европа 140 км/час:

Все указанные компоненты прицепов рассчитаны на скорость не менее 140

км/час.

Как оформить заказ:

1) Всегда указывайте артикул каждой заказываемой детали.

2) Мы оставляем за собой право на внесение технических изменений, если

таковые служат техническому прогрессу.

Компоненты для прицепов

Качество для жизни

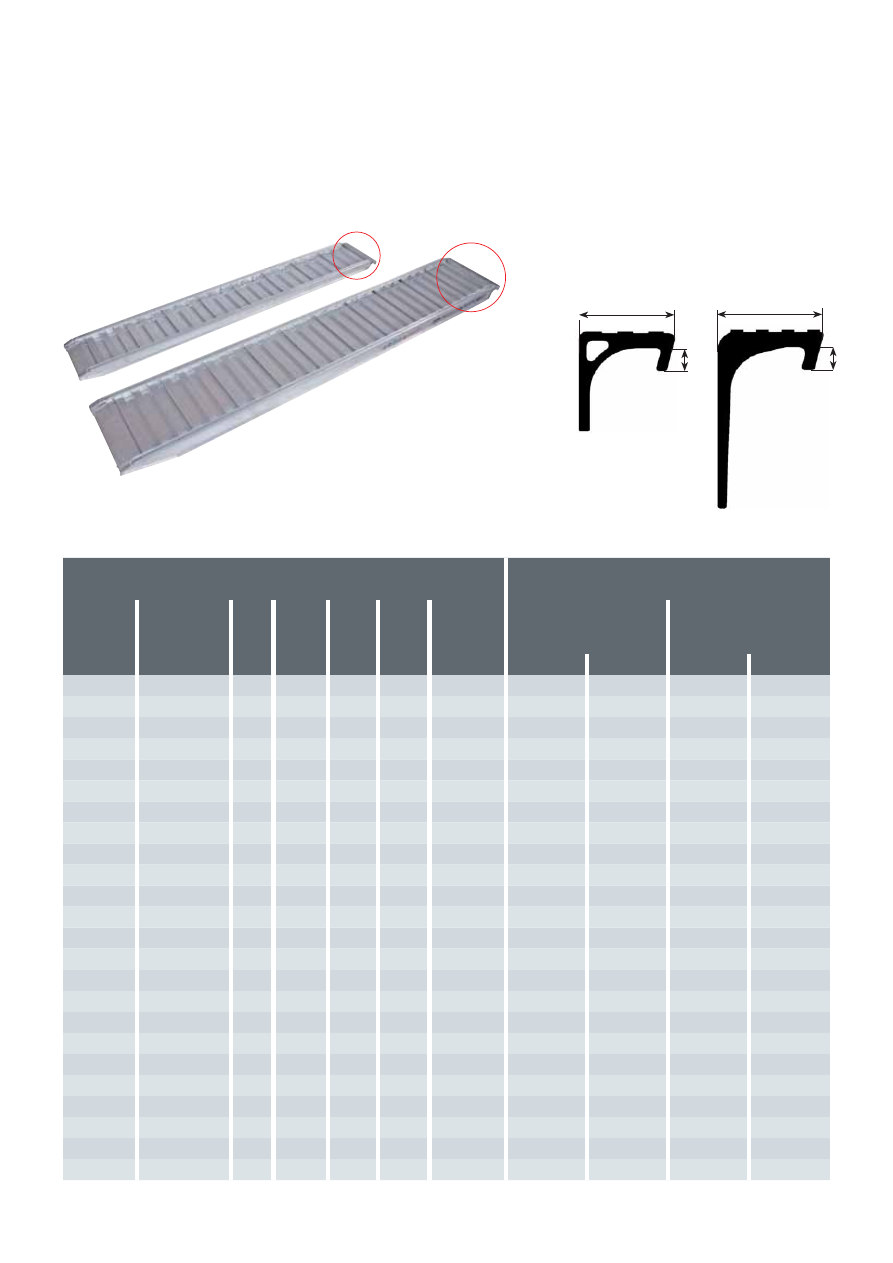

Версия B

Расчет длины рампы

= Длина рампы (мм)

LH = Высота погрузки (мм)

= Наклон (%)

L =

x 100

Пример:

Шаг 1: Замер и расчет:

Измеренная погрузочная высота составляет 400 мм.

Используется предельно допустимый наклон рампы C = 30 %.

Формула:

L =

400

x 100

Результат: 1333 мм = длина рампы L мин.

Шаг 2: Выбор рампы по таблице:

Рассчитана ли конструкция выбранной рампы на погрузочную высоту 400 мм

по таблице (погрузочная высота мин. – макс . H в мм)?

Достаточна ли грузоподъемность, указанная в таблице?

Объем поставки версии B:

158,5

122,5

Профиль прилегания „B”

Тип:

60 A

Тип:

70 A / 80 A / 90 A

Грузоподъемность

при расстоянии между осями X

Собственный вес рампы

2,00 м

штуки (кг)

пары (кг)

штуки (кг)

пары (кг)

1215

2430

10,4

20,8

1215

2430

10,4

20,8

1215

2430

11,0

22,0

950

1900

12,6

25,2

950

1900

12,6

25,2

950

1900

13,0

26,0

1500

3000

10,7

21,4

1500

3000

10,7

21,4

1500

3000

11,6

23,2

1165

2330

13,0

26,0

1165

2330

13,0

26,0

1165

2330

13,9

27,8

1745

3490

10,7

21,4

1745

3490

10,7

21,4

1745

3490

11,6

23,2

1355

2710

13,0

26,0

1355

2710

13,0

26,0

1355

2710

13,9

27,8

2030

4060

13,7

27,4

2030

4060

13,7

27,4

2030

4060

13,7

27,4

1580

3160

16,3

32,6

1580

3160

16,3

32,6

1580

3160

16,4

32,8
