Колесные болты

Крепление колеса:

чтобы крепление колес

было безопасно при эксплуатации, необходимо

соблюдать соответствие присоединительных

размеров колес с размерами ступицы, а также

применять надлежащие крепежные детали и при-

держиваться рекомендованного момента затяжки

колесных болтов.

Обязательно согласуйте данные по оси (присо-

единительные размеры, вылет диска (ET), тип

колесных болтов) с вашим дилером по шинам и

дискам.

При использовании алюминиевых дисков необхо-

димо согласовать с производителем дисков тип

колесных болтов и требуемый момент затяжки.

Ни в коем случае не разрешается крепление дисков

со сферической формой отверстия под колесный

болт с помощью колесных болтов с конической

головкой и наоборот.

Технические указания

Покрытие поверхности

Цинкование

Объем поставки

(См. чертеж)

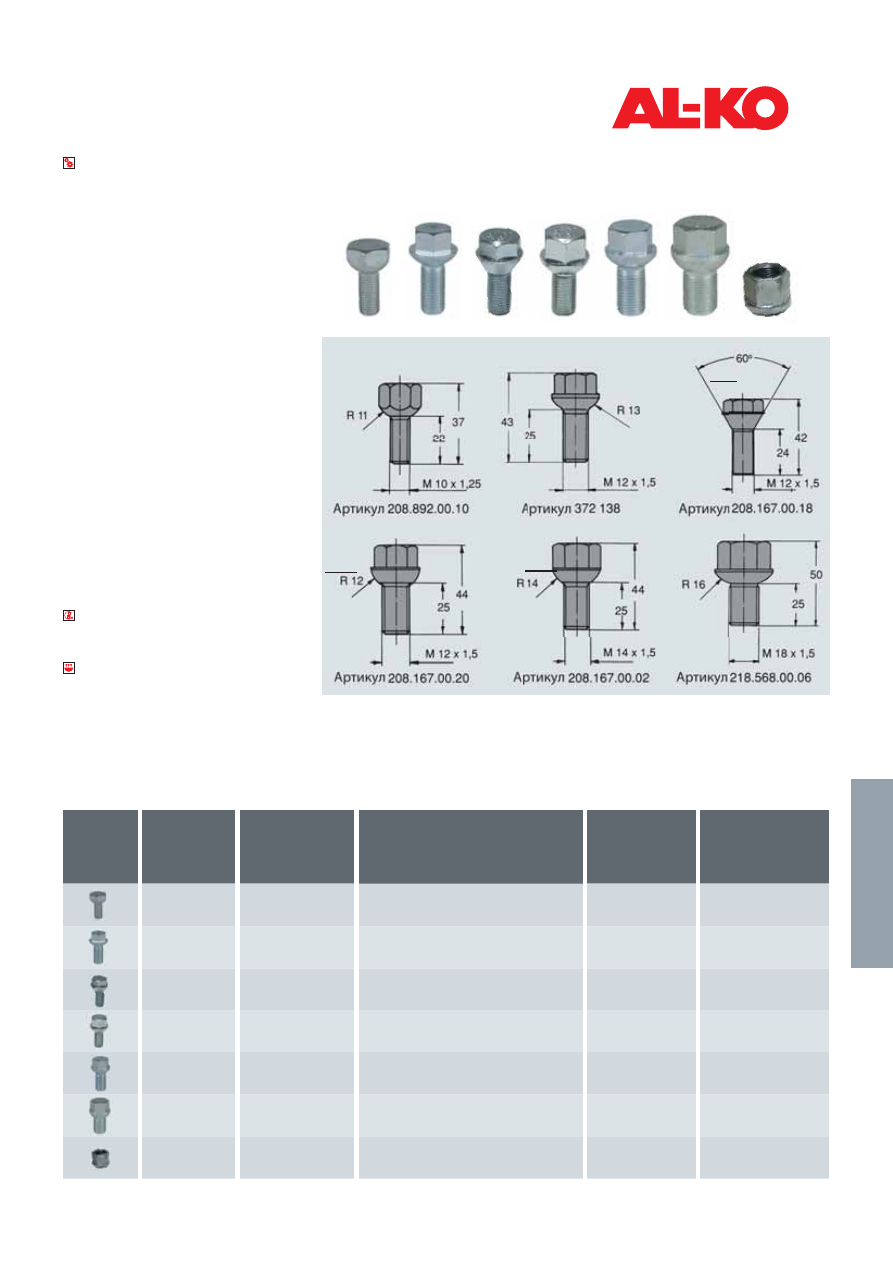

Программа поставок

Артикул

Тип колесного болта

Резьба, Ø Шаг резьбы при 1 обороте

(мм) (мм)

Зев ключа

Момент затяжки при

применении стальных

дисков (Нм)

208 892 00 10

Болт со сферической
головкой

M10 x 1,25

372 138

Болт со сферической
головкой

M12 x 1,5

208 167 00 18

Болт с конической

головкой

M12 x 1,5

208 167 00 20

Болт со сферической
головкой

M12 x 1,5

208 167 00 02

Болт со сферической
головкой

M14 x 1,5

150

218 568 00 06

Болт со сферической
головкой

M18 x 1,5

325

701 202

Колесная гайка

M18 x 1,5

325

163

Ос

164

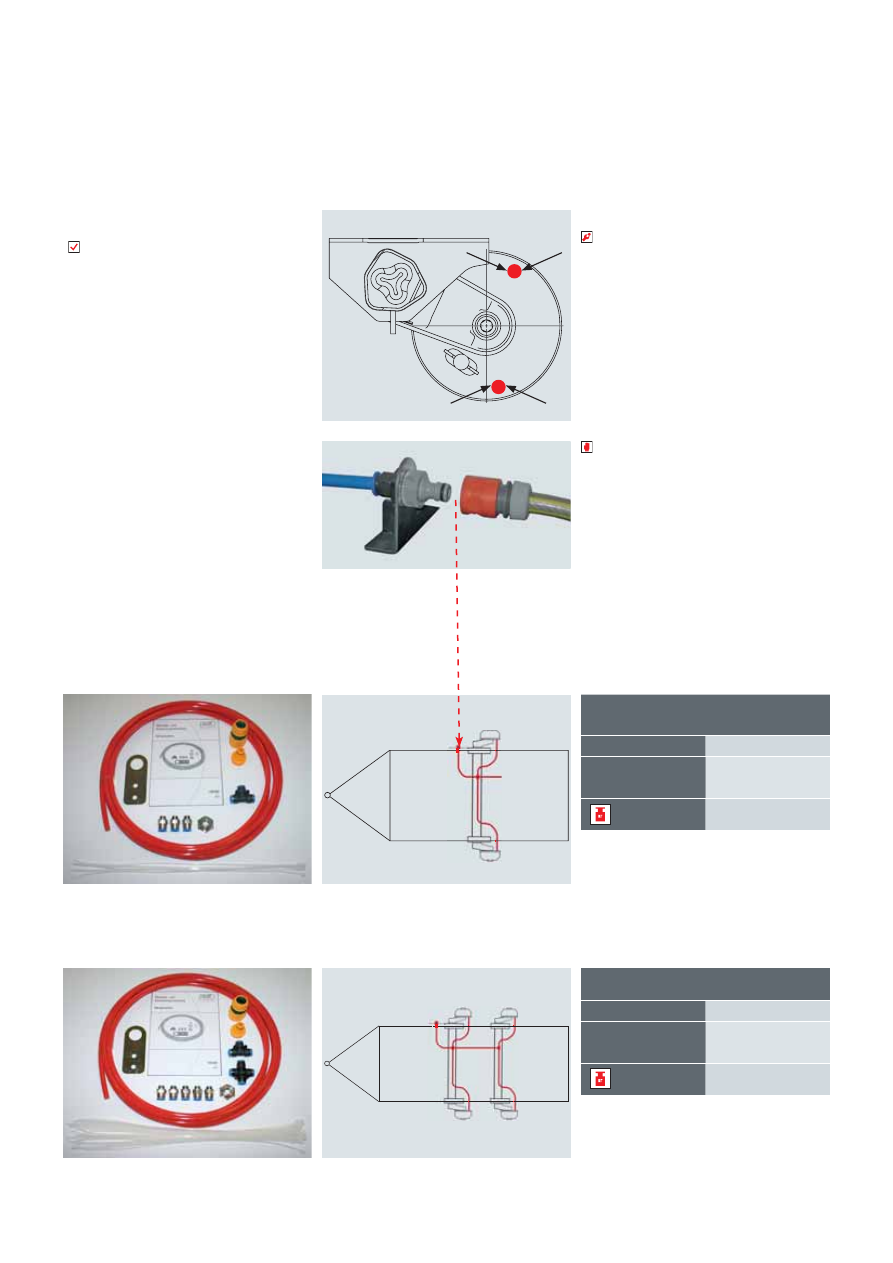

Комплект для промывки колесных тормозов
(для одинарной оси)

Артикул

1 362 447

Для колесных
тормозов АL-КО

1637/2051/ 2361/3062

0,9 кг

Комплект для промывки колесных тормозов
(для тандема)

Артикул

1 362 448

Для колесных
тормозов АL-КО

1637/2051/ 2361/3062

1,0 кг

Комплект для промывки колесных тормозов от морской воды

для лодочных прицепов

Преимущества

Во время спуска лодки с прицепа в соленую

воду на внутренней части колесного тормоза

оседает соль. Если своевременно не промыть

колесный тормоз пресной водой, то возможна

повышенная коррозия и в результате сбои в ра-

боте тормозной системы.

Обслуживание

Подсоединить шланг для подачи чистой пресной

воды со штуцером, включить воду и промывать

колесный тормоз водой в течение 5 минут.

Монтаж (базовая комплектация)

Применяется со съемными колесными тормоза-

ми типа 1637/2051/3062.

На тормозном щите фирмой АL-КО при заказе

осей предусматриваются два соответствующих

резьбовых отверстия под болтовое соединение

¼ дюйма.

Программа поставок

Тормозной щит / Пара 1637

Артикул

1 224 142

4,1 кг

Тормозной щит / Пара 2051

Артикул

1 224 143

5,9 кг

Тормозной щит / Пара 2361

Артикул

1 224 144

8,1 кг

Тормозной щит / Пара 3062

Артикул

1 224 145

15,8 кг

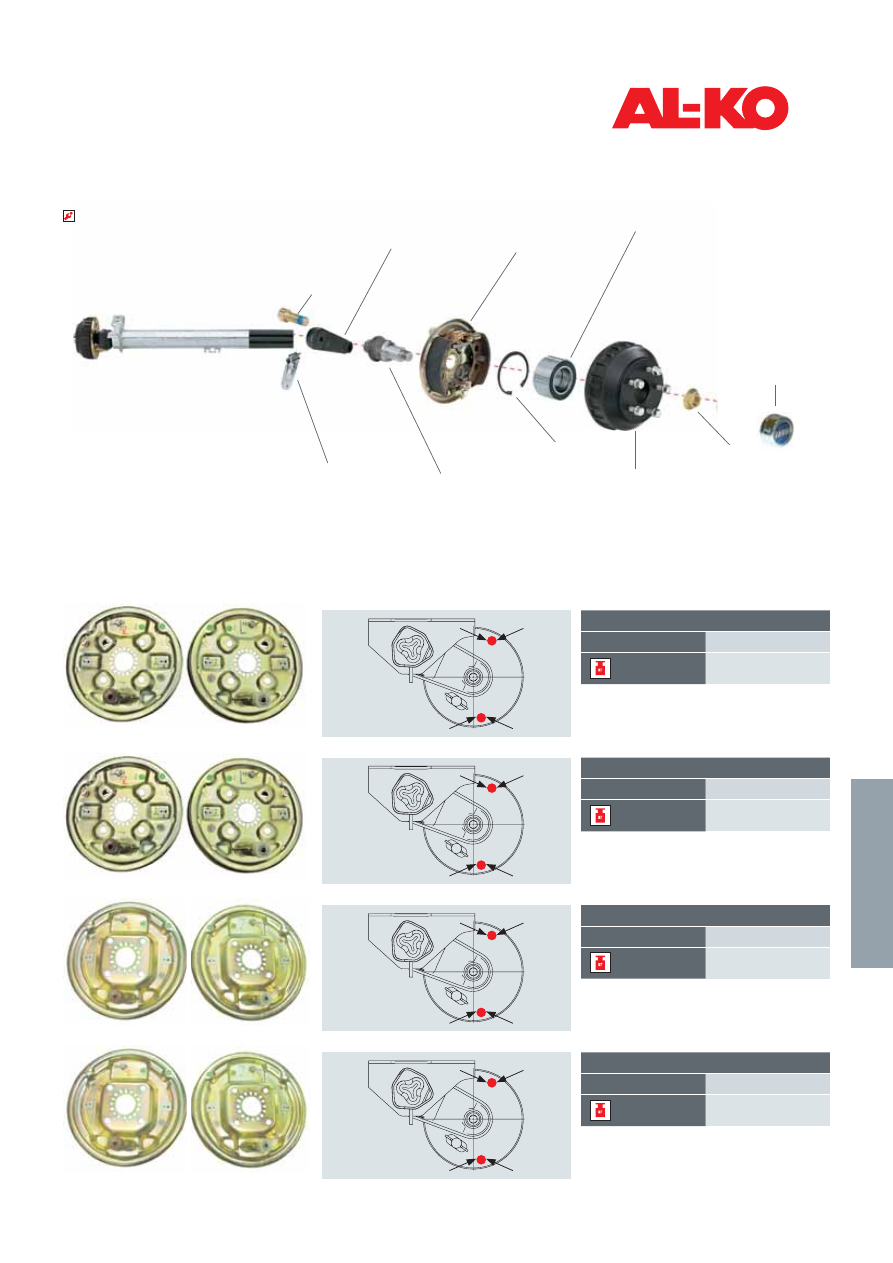

Программа поставок

Вставная проушина

амортизатора

Штампованно

-сварной рычаг

Цапфа

Колесный тормоз,

съемный

Стопорное кольцо

Компактный подшипник

Фасонная гайка

Пелезащитный

колпачок

Тормозной барабан с

ребрами охлаждения

Монтаж (дооснащение)

Возможна установка комплекта промывки на

съемные колесные тормоза АL-КО тип 1637 /

2051 / 2361 / 3062.

У осей АL-КО PLUS, имеющих специальную цапфу

с резьбовым креплением, в специализирован-

ной мастерской можно заменить тормозной

щит, чтобы впоследствии доукомплектовать

ось системой промывки колесных тормозов.

Болт с

цилиндрической

головкой

165

Ос

166

Замковые устройства и принадлежности

Технические указания

Наши замковые устройства (ЗУ) с

индикатором зацепления обеспе-

чат Вам дополнительную безопас-

ность!

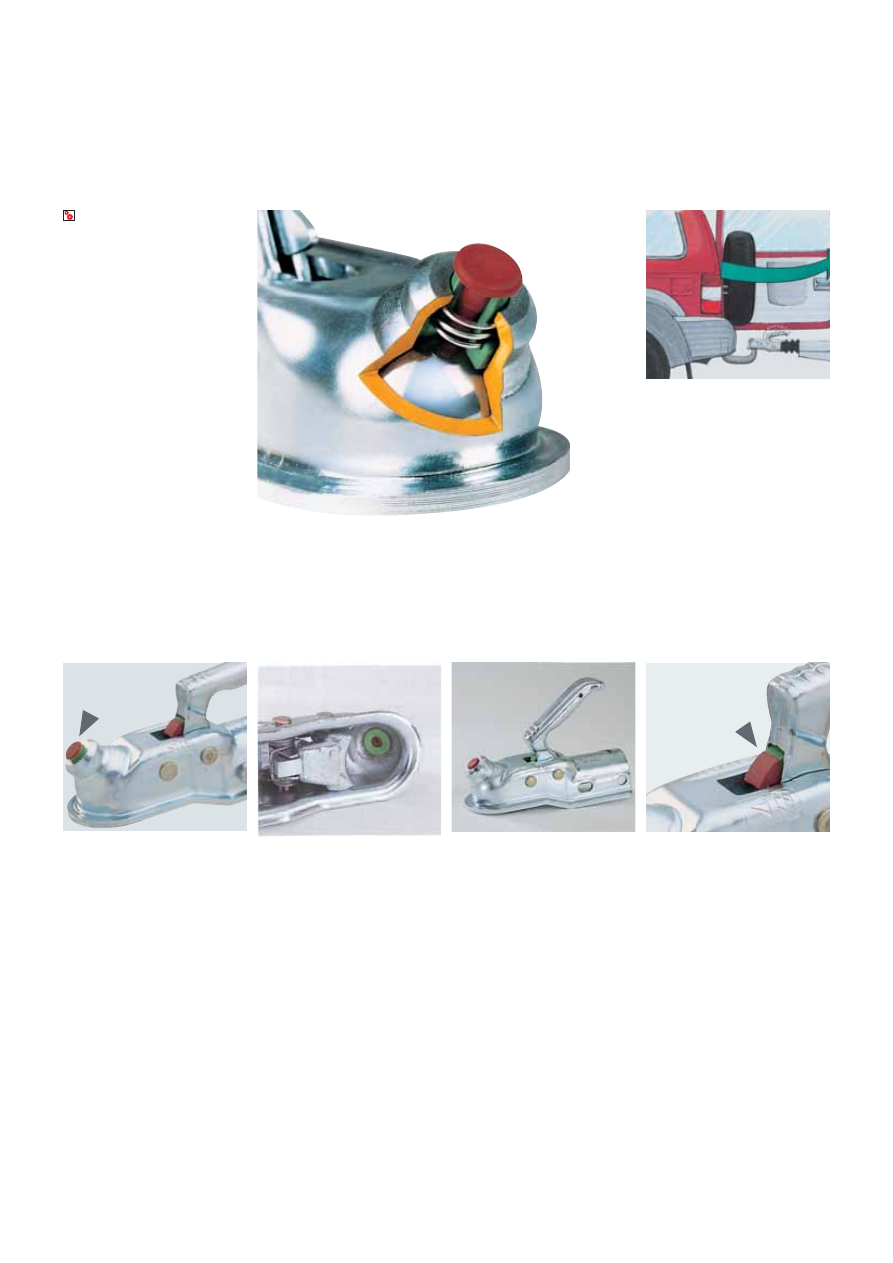

Индикатор безопасности

Зеленая зона цилиндра индикатора

сигнализирует о правильном сце-

плении замкового устройства со

сцепным шаром тягово-сцепного

устройства (ТСУ) тягача.

Открытое положение рукоятки

Если замковое устройство не при-

соединено к тягово-сцепному

устройству (ТСУ) Вашего тягача, ру-

коятка находится в указанном на

рисунке открытом положении.

Двойная фиксация

Надежность сцепления замкового

устройства со сцепным шаром обе-

спечивает механизм безопасности с

двойной фиксацией.

Правильное сцепление

Правильное положение

«ЗАКРЫТО»

Правильное положение

«ОТКРЫТО»

Индикатор износа

Дополнительный индикатор на ру-

коятке замкового устройства сиг-

нализирует Вам о состоянии и сте-

пени износа сцепного шара Вашего

тягача или замкового устройства

Вашего прицепа.

Признаков износа нет

Эргономичность

Рукоятка прилегает к корпусу зам-

кового устройства, позволяя от-

крыть заднюю дверцу багажного

отделения у всех существующих тя-

гачей.

Пр

ина

леж

ос

ти

Замена замкового устройства

Все замковые устройства прошли испытания по нормам ЕС и имеют сер-

тификат соответствия по ГОСТ. При замене замкового устройства следует

подобрать правильную нагрузку и соответствующие присоединительные

размеры. В техническом паспорте на транспортное средство тип замко-

вого устройства не указывается, а значит, занесение данных о его замене

не требуется.

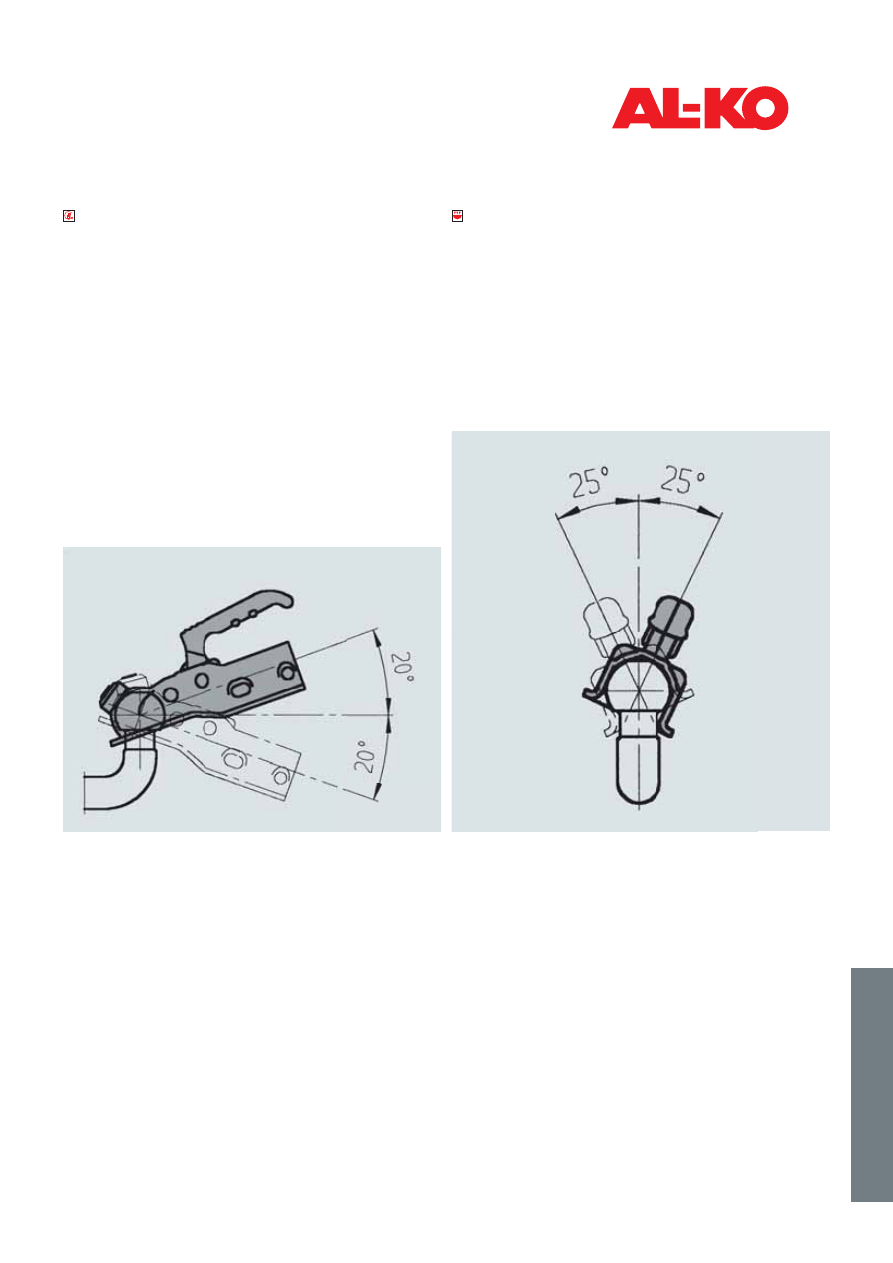

Допустимые диапазоны отклонения ЗУ по отношению к шару ТСУ

Внимание!

Превышение указанных диапазонов отклонения создает

чрезмерную нагрузку на детали тягово-сцепного устройства (ТСУ) и на

части прицепа, что может привести к деформации и выходу замкового

устройства из строя.

По вертикали ± 25°

По горизонтали ± 20°

Покрытие поверхности

Гальваническое цинкование

Объем поставки

ЗУ для прицепов без тормоза

Без крепежа и инструкции по экс-

плуатации.

ЗУ для прицепов с тормозом

Без крепежа, с инструкцией по

эксплуатации.

167

168

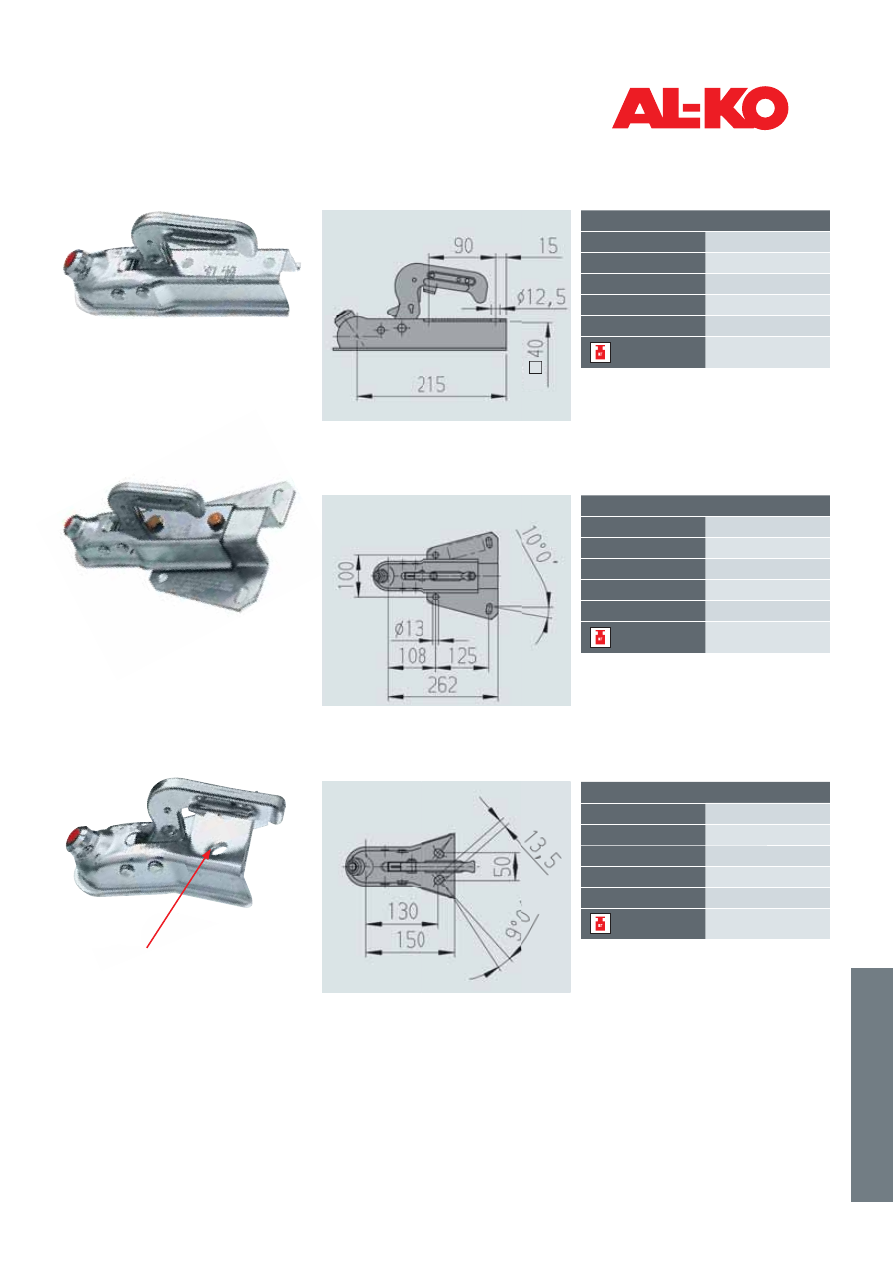

Замковые устройства COMPACT с принадлежностями

для прицепов без тормоза полной массой до 750 кг и скоростью свыше 25 км/ч

Тип AK 7 исполнение C

Артикул

203 253

Макс. полная масса

750 кг

Нагрузка на ТСУ

75 кг

Материал

сталь

Момент затяжки

86 Нм

1,4 кг

Тип AK 7 исполнение G

Артикул

203 257

Макс. полная масса

750 кг

Нагрузка на ТСУ

75 кг

Материал

Сталь

Момент затяжки

86 Нм

1,5 кг

Тип AK 7 исполнение B

Артикул

203 252

Макс. полная масса

750 кг

Нагрузка на ТСУ

75 кг

Материал

сталь

Момент затяжки

86 Нм

1,4 кг

Тип AK 7 исполнение I

Артикул

203 269

Макс. полная масса

750 кг

Нагрузка на ТСУ

75 кг

Материал

сталь

Момент затяжки

86 Нм

1,5 кг

Тип 75 V исполнение A

Артикул

202 602

Макс. полная масса

750 кг

Нагрузка на ТСУ

75 кг

Материал

сталь

Момент затяжки

86 Нм

3,0 кг

Тип AK 750 исполнение A

Артикул

242 982

Макс. полная масса

750 кг

Нагрузка на ТСУ

75 кг

Материал

сталь

Момент затяжки

86 Нм

1,3 кг

Пластина усиления жесткости должна быть установлена

обязательно, иначе возможны несчастные случаи!

169

Пр

ина

леж

ос

ти

170

ИНФОРМАЦИЯ I

РУКОВОДСТВА I

СЕРВИС

LIT

Y F

R LIFE

Руководство пользователя

301

351

профессиональное шаровое

тягово

сцепное устройство

(

ТСУ

)

136

411

_B I

11/

200

AK 1

Тип

en К

ОМ

ПАК

ИНФОРМАЦИЯ I

РУКОВОДСТВА I

СЕРВИС

LIT

Y F

R LIFE

Руководство пользователя

301

351

профессиональное шаровое

тягово

сцепное устройство

(

ТСУ

)

136

411

_B I

11/

200

AK 1

Тип

en К

ОМ

ПАК

ИНФОРМАЦИЯ I

РУКОВОДСТВА I

СЕРВИС

LIT

Y F

R LIFE

Руководство пользователя

301

351

профессиональное шаровое

тягово

сцепное устройство

(

ТСУ

)

136

411

_B I

11/

200

AK 1

Kugelkupplungen

КО

МП

АКТ

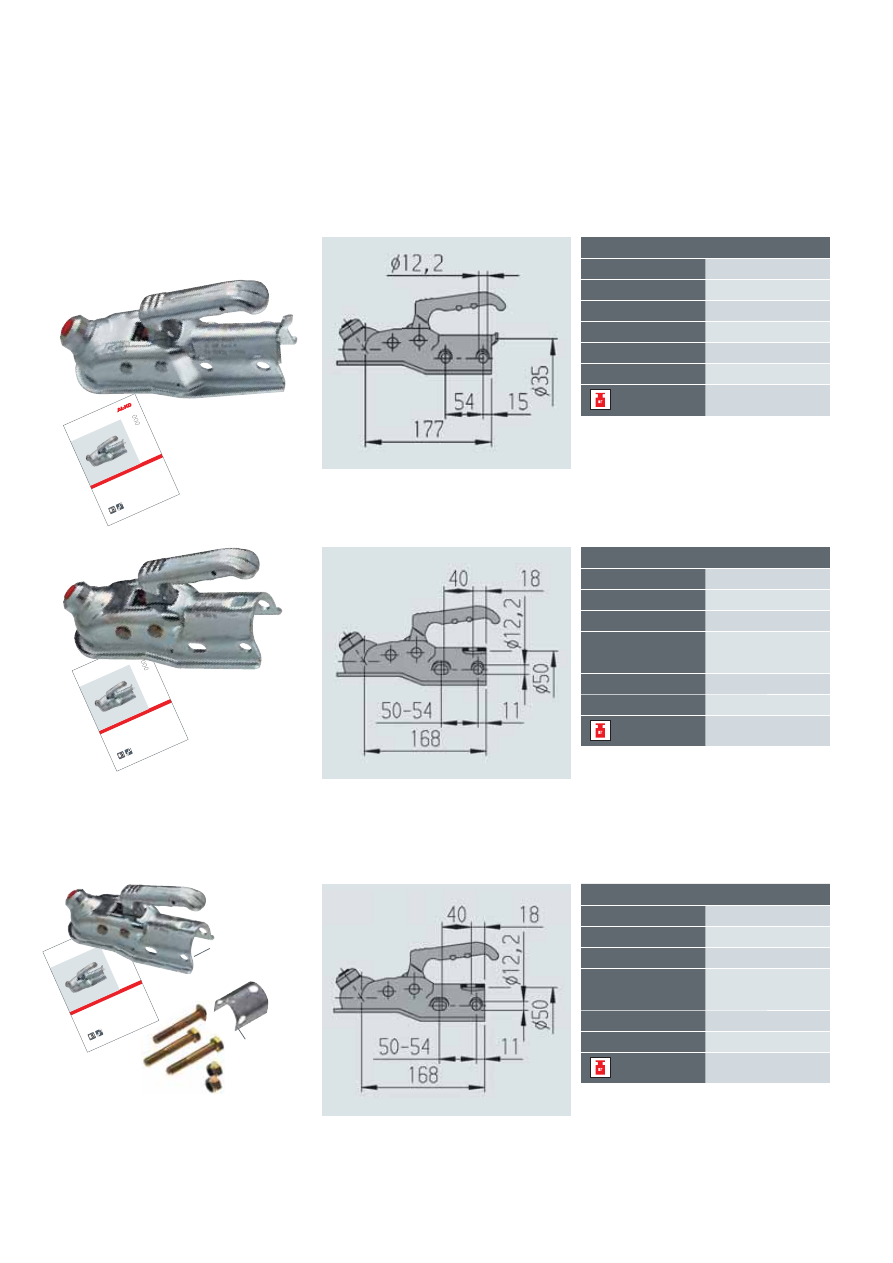

Замковые устройства COMPACT с принадлежностями

для прицепов с тормозом полной массой до 3500 кг и скоростью свыше 25 км/ч

Тип AK 160 исполнение A

Артикул

267 311

Макс. полная масса

1 600 кг

Нагрузка на ТСУ

120 кг

Крепление

горизонтальное

Материал

сталь

Момент затяжки

86 Нм

1,4 кг

Тип AK 160 исполнение B

Артикул

247 163

Макс. полная масса

1 600 кг

Нагрузка на ТСУ

120 кг

Крепление

горизонтальное +

крестовое

Материал

сталь

Момент затяжки

86 Нм

1,6 кг

Тип AK 160 исполнение B, с крепежом

Артикул

1 222 737

Макс. полная масса

1 600 кг

Нагрузка на ТСУ

120 кг

Крепление

горизонтальное +

крестовое

Материал

сталь

Момент затяжки

86 Нм

1,7 кг

Ø 50

Ø 45
