AL-KO Компоненты для прицепов полной массой до 3500 кг. КАТАЛОГ - часть 13

Требования к  монтажу рамы

Наши оси могут быть изготовлены с разными

кронштейнами. Просьба учесть, что вертикальная

часть основания вашей рамы должна находиться

на одной оси с вертикальной частью кронштейна

оси (см. чертежи).

При несоблюдении существует риск несчастного

случая (кронштейн может сломаться).

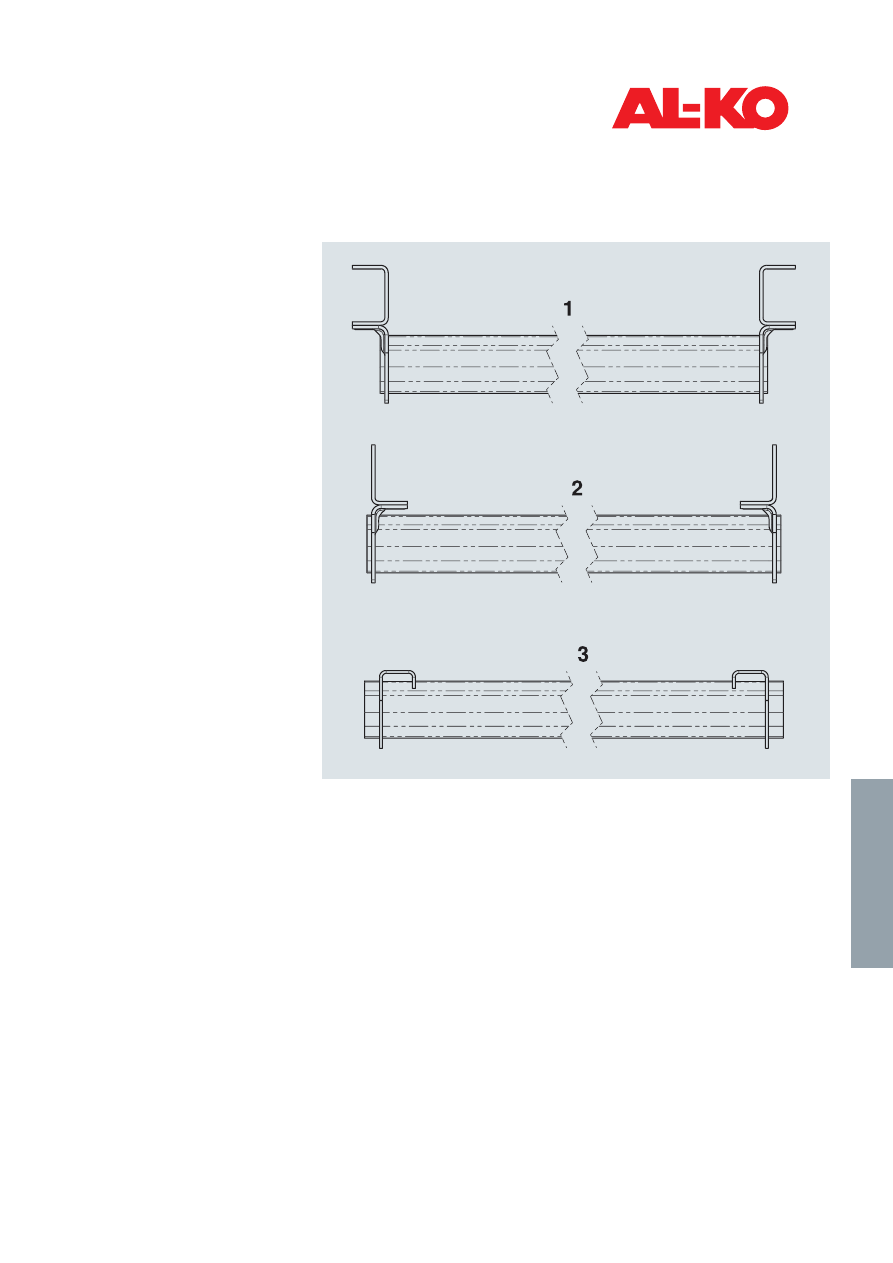

Варианты кронштейнов

99

Ос

и

100

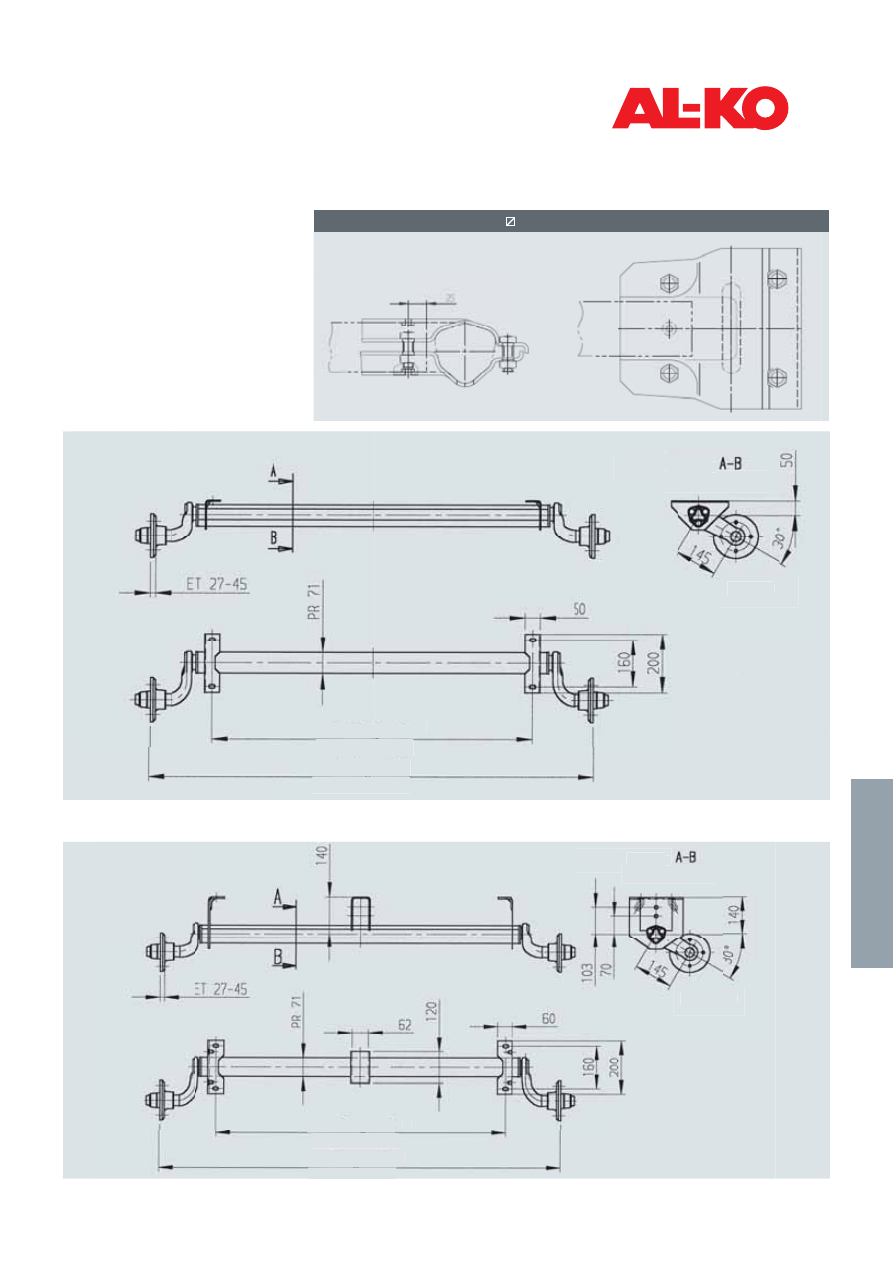

Оси COMPACT без тормоза

750 кг, 100x4

 Технические данные

Модель: UBR

700

Тип оси:

700-5

Нагрузка на ось:

750 кг

Ось: Шестигранная

                                                   резино-жгутовая

Рычаг: 145

мм

Ступица: 100x4

Подшипники:

конические роликовые

Диаметр центрального

отверстия диска:

не менее 57 мм

 Объем поставки

l

 Колесные болты

l

  Паспорт на ось

 Покрытие поверхности

l

 Горячее цинкование

Программа поставок

Одинарная ось в сборе

Одинарная ось в сборе с центральным кронштейном и
высокими боковыми кронштейнами

Колесные болты

(конус)

M12x1,5

Колесные болты

(конус)

M 12x1,5

Размер С

(мм)

Размер А

(мм)

1130

700

200 392 01

25

200 392 22

27

1180

750

200 392 02

25

200 392 23

27

1230

800

200 392 03

25

200 392 24

27

1280

850

200 392 04

25

200 392 25

27

1330

900

200 392 05

26

200 392 26

28

1380

950

200 392 06

26

200 392 27

28

1430

1000

244 110

26

249 298

28

1480

1050

200 392 07

26

200 392 28

28

1530

1100

240 186

27

249 299

29

1580

1150

200 392 08

27

200 392 29

29

1630

1200

244 111

28

249 300

30

1680

1250

200 392 09

28

200 392 30

30

1730

1300

200 392 10

28

200 392 31

30

1780

1350

200 392 11

28

200 392 32

31

1830

1400

200 392 12

28

200 392 33

31

1880

1450

200 392 13

29

200 392 34

31

1930

1500

200 392 14

29

200 392 35

31

1980

1550

200 392 15

29

200 392 36

32

2030

1600

200 392 16

29

200 392 37

32

2080

1650

200 392 17

29

200 392 38

32

2130

1700

200 392 18

29

200 392 39

32

2180

1750

200 392 19

29

200 392 40

32

2230

1800

200 392 20

30

200 392 41

32

2280

1850

200 392 21

30

200 392 42

32

Зажимной хомут для профиля дышла 60

Артикул    267 395

ви

д

 сбок

д

уу

А

С

без нагрузки

Одинарная ось

Одинарная ось с центральным кронштейном и высокими боковыми кронштейнами

101

Ос

и

ви

д

 сбок

д

уу

А

С

без нагрузки

102

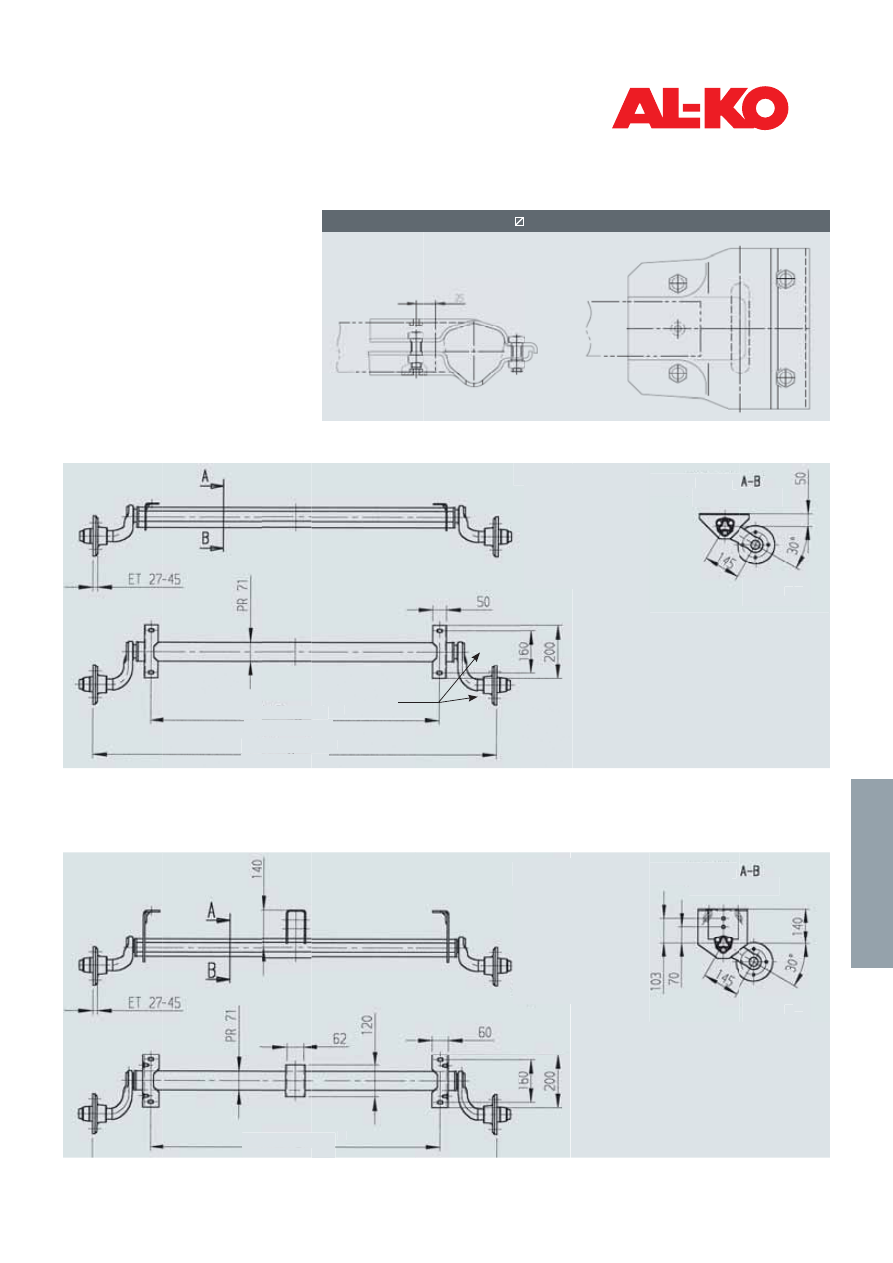

Оси  COMPACT без тормоза

750 кг, 100x4

Программа поставок

Одинарная ось в сборе

Одинарная ось в сборе с центральным кронштейном и

высокими боковыми кронштейнами

Колесные болты

(конус)

M 12x1,5

Колесные болты

(конус)

М 12x1,5

Размер С

(мм)

Размер А

(мм)

1130

  700

200 567 01

25

200 567 25

27

1180

  750

200 567 02

25

200 567 26

27

1230

  800

200 567 03

25

200 567 27

27

1280

  850

200 567 04

25

200 567 28

27

1330

  900

200 567 05

26

200 567 29

28

1380

  950

200 567 06

26

200 567 30

28

1430

1000

200 567 07

26

200 567 31

28

1480

1050

200 567 08

26

200 567 32

28

1530

1100

200 567 09

27

200 567 33

29

1580

1150

200 567 10

27

200 567 34

29

1630

1200

200 567 11

28

200 567 35

30

1680

1250

200 567 12

28

200 567 36

30

1730

1300

200 567 13

28

200 567 37

30

1780

1350

200 567 14

28

200 567 38

31

1830

1400

200 567 15

29

200 567 39

31

1880

1450

200 567 16

29

200 567 40

31

1930

1500

200 567 17

29

200 567 41

31

1980

1550

200 567 18

29

200 567 42

32

2030

1600

200 567 19

29

200 567 43

32

2080

1650

200 567 20

29

200 567 44

32

2130

1700

200 567 21

29

200 567 45

32

2180

1750

200 567 22

29

200 567 46

32

2230

1800

200 567 23

30

200 567 47

32

2280

1850

200 567 24

30

200 567 48

32

 Технические данные

Модель: UBR

700

Тип оси:

700-5

Нагрузка на ось:

750 кг

Ось:

Шестигранная

резино-жгутовая

Рычаг: 145

мм

Ступица: 100x4

Подшипник:

компактный

Диаметр центрального

отверстия диска:

не менее 57 мм

 Объем поставки

l

 Колесные болты

l

  Паспорт на ось

 Покрытие поверхности

l

 Горячее цинкование

Одинарная ось

Одинарная ось с центральным кронштейном и высокими боковыми кронштейнами

Зажимной хомут для профиля дышла



60

Артикул  267 395

без нагрузки

без нагрузки

103

Ос

и

13x20

A

A

C

C

104

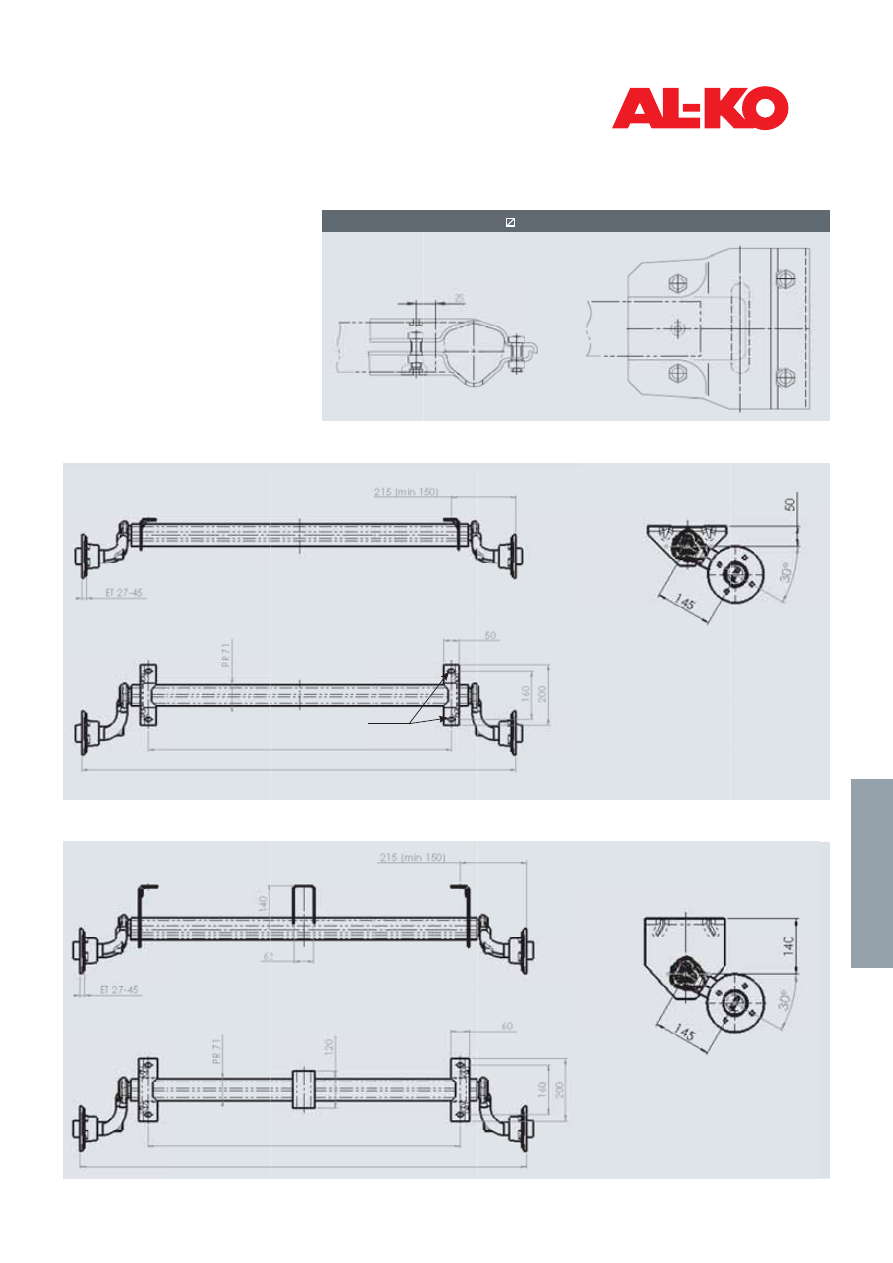

Оси COMPACT без тормоза

750 кг, 112x5

Одинарная ось в сборе

Одинарная ось в сборе с центральным кронштейном и высокими
боковыми кронштейнами

Колесные болты

(сфера)

M 12x1,5

Колесные болты

(сфера)

12x1,5

Размер С

(мм)

Размер А

(мм)

1130

700

200 393 01

25

200 393 22

27

1180

750

200 393 02

25

200 393 23

27

1230

800

200 393 03

25

200 393 24

27

1280

850

200 393 04

25

200 393 25

27

1330

900

200 393 05

26

200 393 26

28

1380

950

200 393 06

26

200 393 27

28

1430

1000

244 112

26

249 301

28

1480

1050

200 393 07

26

200 393 28

29

1530

1100

273 167

27

249 302

29

1580

1150

200 393 08

27

200 393 29

29

1630

1200

244 113

28

249 303

30

1680

1250

200 393 09

28

200 393 30

30

1730

1300

200 393 10

28

200 393 31

30

1780

1350

200 393 11

28

200 393 32

30

1830

1400

200 393 12

28

200 393 33

30

1880

1450

200 393 13

28

200 393 34

30

1930

1500

200 393 14

29

200 393 35

31

1980

1550

200 393 15

29

200 393 36

31

2030

1600

200 393 16

29

200 393 37

31

2080

1650

200 393 17

29

200 393 38

31

2130

1700

200 393 18

29

200 393 39

31

2180

1750

200 393 19

29

200 393 40

31

2230

1800

200 393 20

30

200 393 41

32

2280

1850

200 393 21

30

200 393 42

32

Программа поставок

 Технические данные

Модель: UBR

700

Тип оси:

700-5

Нагрузка на ось:

750 кг

Ось:

Шестигранная

резино-жгутовая

Рычаг: 145

мм

Ступица: 112x5

Подшипники:

конические роликовые

Диаметр центрального

отверстия диска:

не менее 57 мм

 Объем поставки

l

 Колесные болты

l

  Паспорт на ось

 Покрытие поверхности

l

 Горячее цинкование

ви

дд

А

С

ви

д

 сбок

д

уу

без нагрузки

ви

А

ви

д

 сбок

д

уу

без нагрузки

Зажимной хомут для профиля дышла 60

Артикул 267 395

Одинарная ось

Одинарная ось с центральным кронштейном и высокими боковыми кронштейнами

13x20

105

Ос

и

106

Оси PLUS без тормоза

1000 кг, 100x4, 112x5

Одинарная ось в сборе 100x4

Одинарная ось в сборе 112x5

Колесные болты

(конус)

M 12x1,5

Колесные болты

(сфера)

М 12x1,5

Размер С

(мм)

Размер А

(мм)

1200

  750

200 562 01

29

200 560 01

29

1250

  800

200 562 02

29

200 560 02

29

1300

  850

200 562 03

29

200 560 03

29

1350

  900

200 562 04

30

200 560 04

30

1400

  950

200 562 05

30

200 560 05

30

1450

1000

200 562 06

30

200 560 06

30

1490

1040

200 562 07

30

200 560 07

30

1520

1070

200 562 08

31

200 560 08

31

1550

1100

200 562 09

31

200 560 09

31

1600

1150

200 562 10

31

200 560 10

31

1650

1200

200 562 11

31

1 222 783

31

1670

1220

200 562 12

32

200 560 11

32

1700

1250

200 562 13

32

200 560 12

32

1760

1310

200 562 14

32

200 560 13

32

1800

1350

200 562 15

32

200 560 14

32

1850

1400

200 562 16

32

200 560 15

32

1900

1450

200 562 17

33

200 560 16

33

1950

1500

200 562 18

33

200 560 17

33

1980

1530

200 562 19

33

200 560 18

33

2000

1550

200 562 20

33

200 560 19

33

2030

1580

200 562 21

33

200 560 20

33

2075

1625

200 562 22

34

200 560 21

34

2120

1670

200 562 23

34

200 560 22

34

2150

1700

200 562 24

34

200 560 23

34

2200

1750

200 562 25

34

200 560 24

34

2250

1800

200 562 26

34

200 560 25

34

2300

1850

200 562 27

34

200 560 26

34

2350

1900

200 562 28

34

200 560 27

34

Программа поставок

 Технические данные

Модель: UBR

Тип оси:

850-10

Нагрузка на ось:

1000 кг

Ось:

Шестигранная

резино-жгутовая

Рычаг: 158

мм

Ступица: 100x4

Подшипник:

компактный

Диаметр центрального

 отверстия диска:

не менее 57 мм

 Объем поставки

l

 Колесные болты

l

  Паспорт на ось

 Покрытие поверхности

l

 Горячее цинкование
