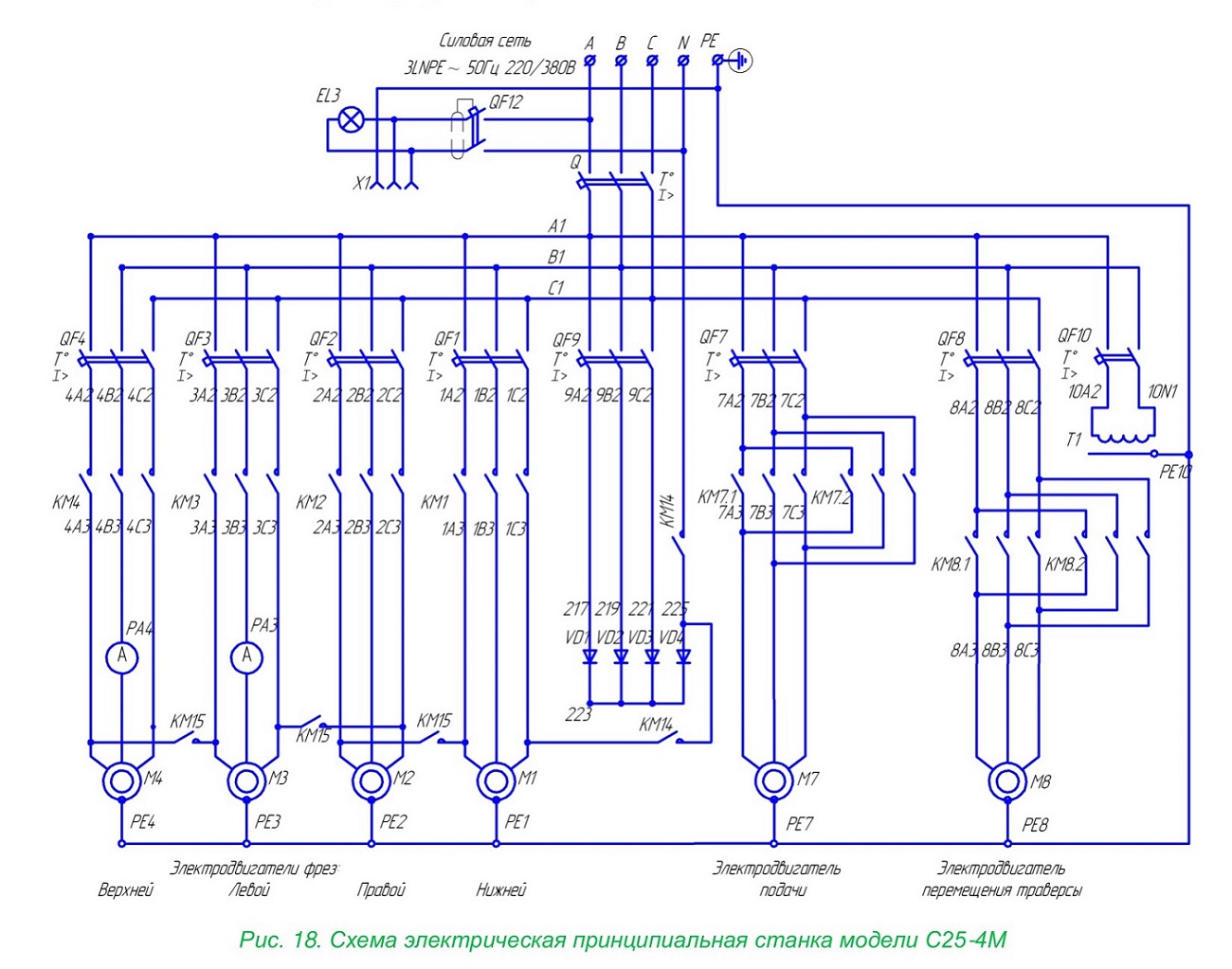

Схема электрическая принципиальная станка модели С25-4М

Рис 17 Схема электрическая принципиальная станка модели С25-4М

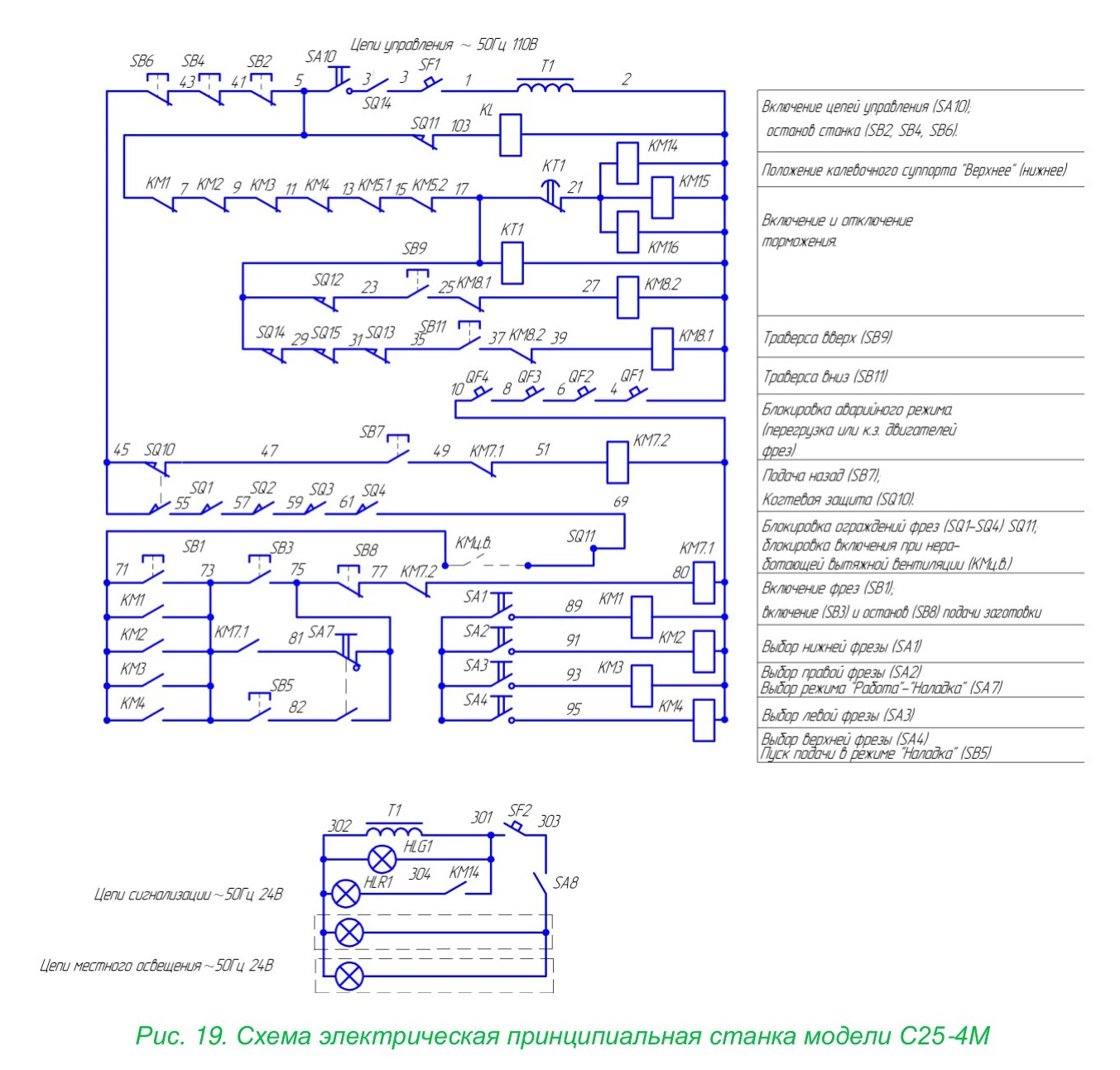

Рис 19 Схема электрическая принципиальная станка модели С25-4М

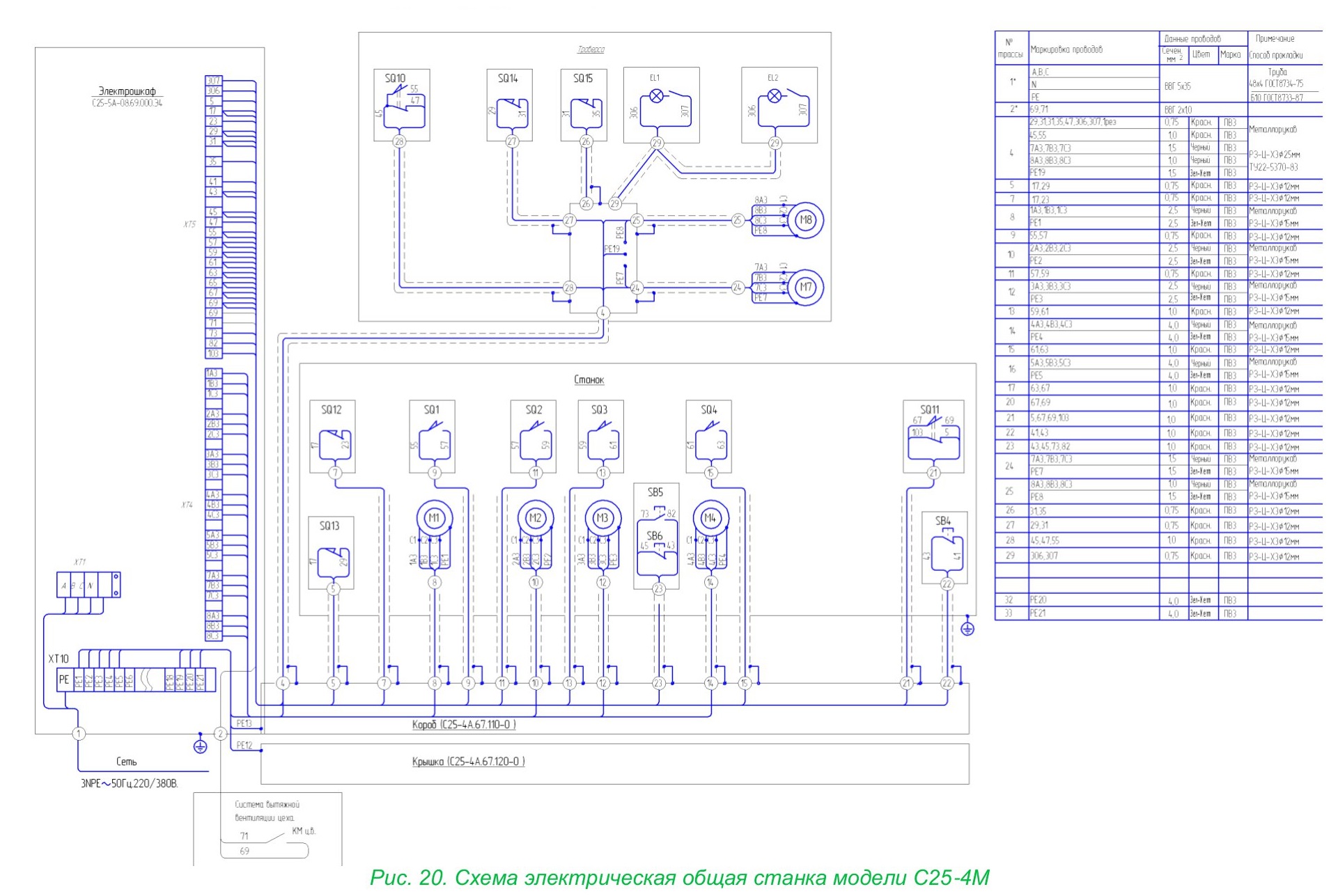

Рис 20 Схема электрическая общая станка модели С25-4М

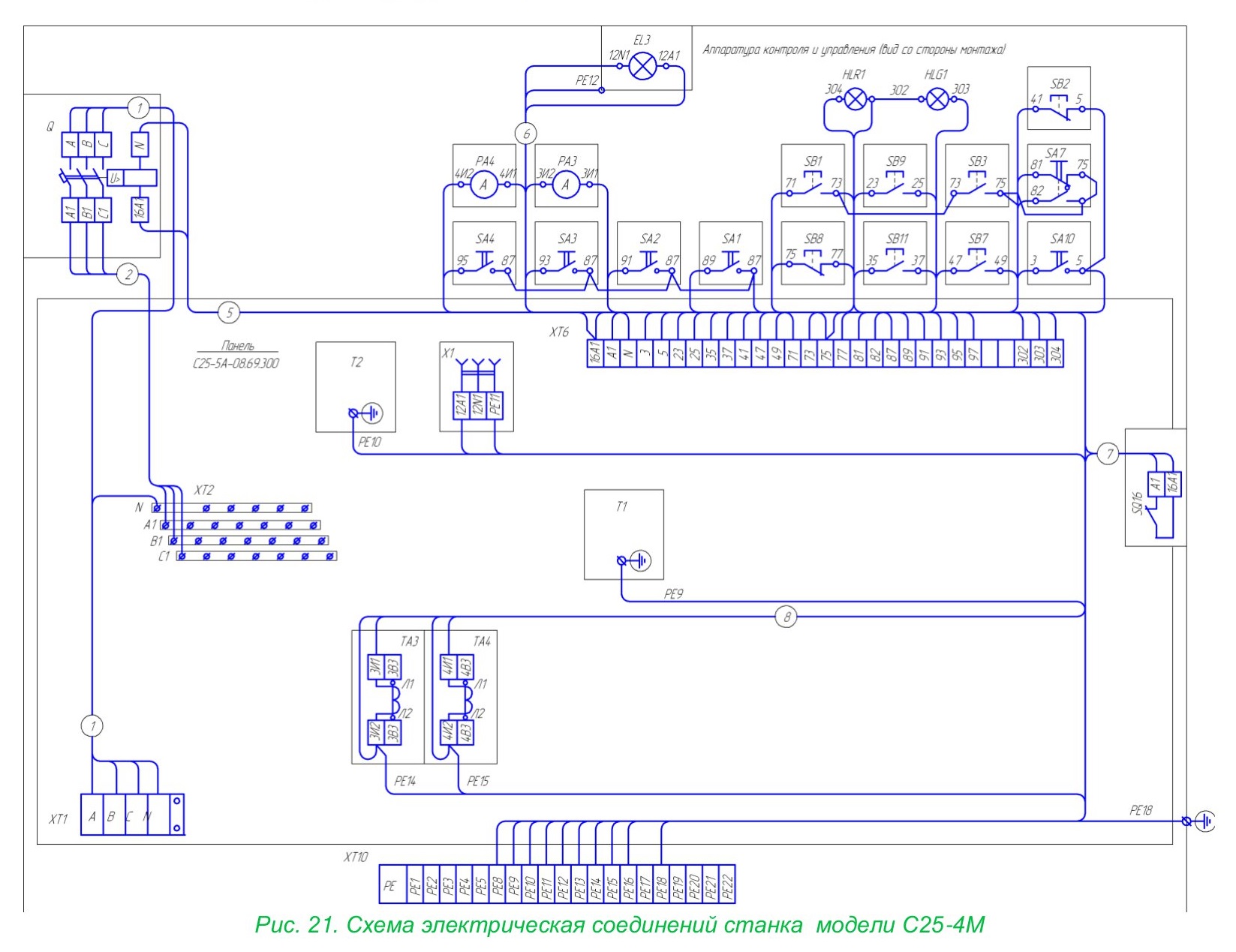

Рис 21 Схема электрических соединений станка модели С25-4М
