ABB Преобразователи частоты типа ACS 400 в диапазоне от 2,2 до 37 кВт. Руководство пользователя (2001 год)

Основные параметры преобразователя ACS 400

Преобразователь ACS 400 характеризуется большим количество параметров. Первоначально

отображаются только так называемые основные параметры.

В тех применениях, где все нужные функции могут обеспечиваться с помощью предварительно

программируемых прикладных макросов преобразователя ACS 400, достаточно произвести

установку только небольшого количества основных параметров. Полное описание

программируемых возможностей, предоставляемых преобразователем ACS 400, приведено в

разделе “Полный перечень параметров ACS 400”, начиная со с. 61.

Основные параметры перечислены в приведенной ниже таблице.

S = Эти параметры могут быть изменены только при остановленном приводе.

Код

Наименование

Пользо-

ватель

Группа 99

НАЧАЛЬНЫЕ УСТАНОВКИ

9901

ЯЗЫК

Выбор языка.

0 = ENGLISH

4 = ESPAÑOL

8 = DANSK

12 = RESERVED

1= ENGLISH (AM)

5 = PORTUGUES

9 = SUOMI

2 = DEUTSCH

6 = NEDERLANDS

10 = SVENSKA

3 = ITALIANO

7 = FRANÇAIS

11 = РУССКИЙ

9902

МАКРОПРОГРАММА

Выбор прикладного макроса. Устанавливает значения параметров равными

значениям по умолчанию. Подробное описание каждого макроса приведено в

разделе “Прикладные макросы”, начиная со с. 49.

0 = ЗАВОДСКИЕ УСТАНОВКИ

1= АББ СТАНДАРТ

2 = 3-ПРОВОДНОЕ УПРАВЛЕНИЕ

3 = ЦИКЛ УПР

4 = М-ПОТЕНЦИОМЕТР

5 = РУчНОЕ/АВТ

6 = ПИД-РЕГУЛЯТОР

7 = ПРЕД НАМАГН

8 = УПР НАСОСАМИ ВЕНТ

Значение по умолчанию: 0 (ЗАВОДСКИЕ УСТАНОВКИ)

9905

НОМ НАПРЯЖЕН ДВ

Номинальное напряжение электродвигателя приведено в паспортной табличке

электродвигателя. Диапазон этого параметра зависит от типа преобразователя

ACS 400.

Значение по умолчанию 400 В

9906

НОМ ТОК ДВ

Номинальный ток электродвигателя приведен в паспортной табличке электродви-

гателя. Диапазон значений этого параметра простирается от 0,5*I_N до 1,5*I_N, где

I_N - номинальный ток преобразователя ACS 400.

Значение по умолчанию: I_N

Код

Наименование

Пользо-

ватель

9907

НОМ ЧАСТОТА ДВ

Номинальная частота электродвигателя приведена в паспортной табличке

электродвигателя.

Диапазон: 0 - 250,0 Гц.

По умолчанию: 50,0 Гц

9908

НОМ СКОРОСТЬ ДВ

Номинальная скорость электродвигателя приведена в паспортной табличке

электродвигателя.

Диапазон: 0 - 3600 об/мин

По умолчанию: 1440 об/мин

9909

НОМ МОЩНОСТЬ ДВ

Номинальная мощность электродвигателя приведена в паспортной табличке

электродвигателя.

Диапазон: 0 - 100 кВт.

По умолчанию: 2,0 - 30 кВт, в зависимости от типа преобразователя частоты

9910

НОМ КФ МОЩН ДВ

Номинальный Cos ϕ электродвигателя приведен в паспортной табличке

электродвигателя.

Диапазон: 0,50 - 0,99

По умолчанию: 0,83

Группа 01

ТЕКУЩИЕ ПЕРЕМЕННЫЕ

0128

ПОСЛЕД АВАРИЯ

Последняя зарегистрированная неисправность (0=отсутствие неисправности). См.

раздел “Диагностика”, начиная со с. 153.

Надпись может быть удалена с пульта управления одновременным нажатием

кнопок UP и DOWN в режиме установки параметров.

Группа 10

ВХОДЫ УПРАВЛЕНИЯ

1003

НАПРАВЛЕНИЕ

Блокировка направления вращения.

1 = ВПЕРЕД

2 = НАЗАД

3 = ВПЕРЕД,НАЗАД

Если вы выбираете направление «ВПЕРЕД,НАЗАД», то направление вращения

устанавливается в соответствии с заданной командой направления.

По умолчанию: 3 (ВПЕРЕД,НАЗАД) или 1 (ВПЕРЕД) в зависимости от выбранной

макропрограммы.

Группа 11

НАСТРОЙКА ЗАДАНИЯ

1105

ЗАДАНИЕ 1 MAX

Максимальная опорная частота, Гц.

Диапазон: 0 - 250,0 Гц.

Значение по умолчанию: 50,0 или 52,0 Гц, в зависимости от выбранной

макропрограммы.

Код

Наименование

Пользо-

ватель

Группа 12

ФИКСИР СКОРОСТИ

1202

ФИКСИР СКОР 1

Диапазон для всех постоянных скоростей: 0 - 250,0 Гц

Значение по умолчанию: 5,0 Hz

1203

ФИКСИР СКОР 2

Значение по умолчанию: 10,0 Гц

1204

ФИКСИР СКОР 3

Значение по умолчанию: 15,0 Гц

Группа 13

АНАЛОГОВЫЕ ВХОДЫ

1301

MIN AВХ 1

Минимальная величина входа AI1 в процентах. Определяет относительную

величину аналогового входа, когда опорная частота достигает минимального

значения.

Диапазон: 0 - 100 %

Значение по умолчанию: 0 %

Группа 15

АНАЛОГ ВЫХОДЫ

1503

MAX ЗНАЧЕН АВЫХ

Определяет выходную частоту, когда аналоговый выход достигает 20 мА.

Значение по умолчанию: 50,0 или 52 Гц, в зависимости от выбранного

прикладного макроса.

Примечание. Значение аналогового выхода может программироваться.

Задаваемые здесь величины действительны только в том случае, если не были

изменены другие параметры конфигурации аналогового выхода. Описание всех

параметров приведено в разделе “Полный перечень параметров ACS 400” начало

на с. 61.

Группа 20

ПРЕДЕЛЫ

2003

MAX ТОК

Максимальный выходной ток.

Диапазон: от 0,5*I_N до 1,5...1,7*I_N**, где I_N - номинальный ток преобразователя

ACS 400.

Значение по умолчанию: 1,5*I_N

2008

MAX ЧАСТОТА

Максимальная выходная частота.

Диапазон: 0 - 250 Hz

Значение по умолчанию: 50,0 или 52 Гц, в зависимости от выбранной

макропрограммы.

** Максимальный коэффициент зависит от типа преобразователя частоты при частоте переключения 4 кГц.

Продолжение таблицы на следующей странице.

Код

Наименование

Пользо-

ватель

Группа 21

ПУСК/СТОП

2102

УСЛОВИЯ ОСТАНОВ

Условия во время остановки электродвигателя.

1 = ВЫБЕГ

Электродвигатель вращается по инерции до остановки.

2 = ПРОГР ЗАМЕДЛ

Участок торможения, который определяется временем активного торможения

2203 ВРЕМЯ ЗАМЕДЛЕН1 или 2205 ВРЕМЯ ЗАМЕДЛЕН2.

Значение по умолчанию: 1 (ВЫБЕГ)

Группа 22

УСКОРЕНИЕ/ЗАМЕДЛ

2202

ВРЕМЯ УСКОРЕН 1

Участок изменения скорости 1: время разгона от нулевой частоты до

максимальной (0 - МАКСИМАЛЬНАЯ чАСТОТА).

Диапазон для всех параметров длительности участка изменения скорости

составляет 0,1 - 1800 с.

Значение по умолчанию: 5,0 с

2203

ВРЕМЯ ЗАМЕДЛЕН1

Участок изменения скорости 1: время торможения от максимальной частоты до

нулевой (МАКСИМАЛЬНАЯ чАСТОТА - 0).

Значение по умолчанию: 5,0 с

2204

ВРЕМЯ УСКОРЕН 2

Участок изменения скорости 2: время разгона от нулевой частоты до

максимальной (0 - МАКСИМАЛЬНАЯ чАСТОТА).

Значение по умолчанию: 60,0 с

2205

ВРЕМЯ ЗАМЕДЛЕН2

Участок изменения скорости 2: время торможения от максимальной частоты до

нулевой (МАКСИМАЛЬНАЯ чАСТОТА - 0).

Значение по умолчанию: 60,0 с

Группа 26

УПР ПОЛЕМ ДВИГАТ

2606

U/F ЗАКОН

Отношение U/f - ниже точки ослабления поля.

1 = ЛИНЕЙНЫЙ

2 = КВАДРАТИчНЫЙ

ЛИНЕЙНЫЙ закон предпочтителен для применений при постоянном вращающем

моменте. КВАДРАТИчНЫЙ предпочтителен для привода центробежных насосов и

вентиляторов, что позволяет увеличить коэффициент полезного действия

электродвигателя и снизить шум.

Значение по умолчанию: 1 (ЛИНЕЙНЫЙ)

Группа 33

ИНФОРМАЦИЯ

3301

ВЕРСИЯ ПРОГР

Код версии программного обеспечения.

S = Эти параметры могут быть изменены только при остановленном приводе.

Прикладные макросы

Прикладные макросы представляют собой группы предварительно программируемых

параметров. Они сводят к минимуму количество различных параметров, которые приходится

устанавливать во время пуска. Заводской макрос - это макрос, устанавливаемый по

умолчанию на предприятии-изготовителе.

Примечание. Эта макропрограмма предназначена для применений, НЕ использующих пульт

управления. При использовании заводского макроса с помощью пульта управления

обратите внимание на то, что значения параметров, которые зависят от значения

цифрового входа DI4, не могут быть изменены с помощью пульта управления.

Значения параметров

Выбор прикладного макроса с помощью параметра 9902 макропрограмма установит все

остальные параметры (за исключением параметров группы 99 начальные установки,

параметра блокировки 1602, параметра сохранения 1607 и групп параметров связи по

последовательному каналу 50 -52) в их значения по умолчанию.

Значения по умолчанию некоторых параметров зависят от выбранного макроса. Они указаны

при описании каждого макроса. Для других параметров значения по умолчанию приведены в

разделе “Полный перечень параметров ACS 400” начало на с. 61.

Примеры соединений

В соответствующих примерах обратите внимание на следующее:

•

Все цифровые входы подключены с использованием отрицательной (NPN) логики.

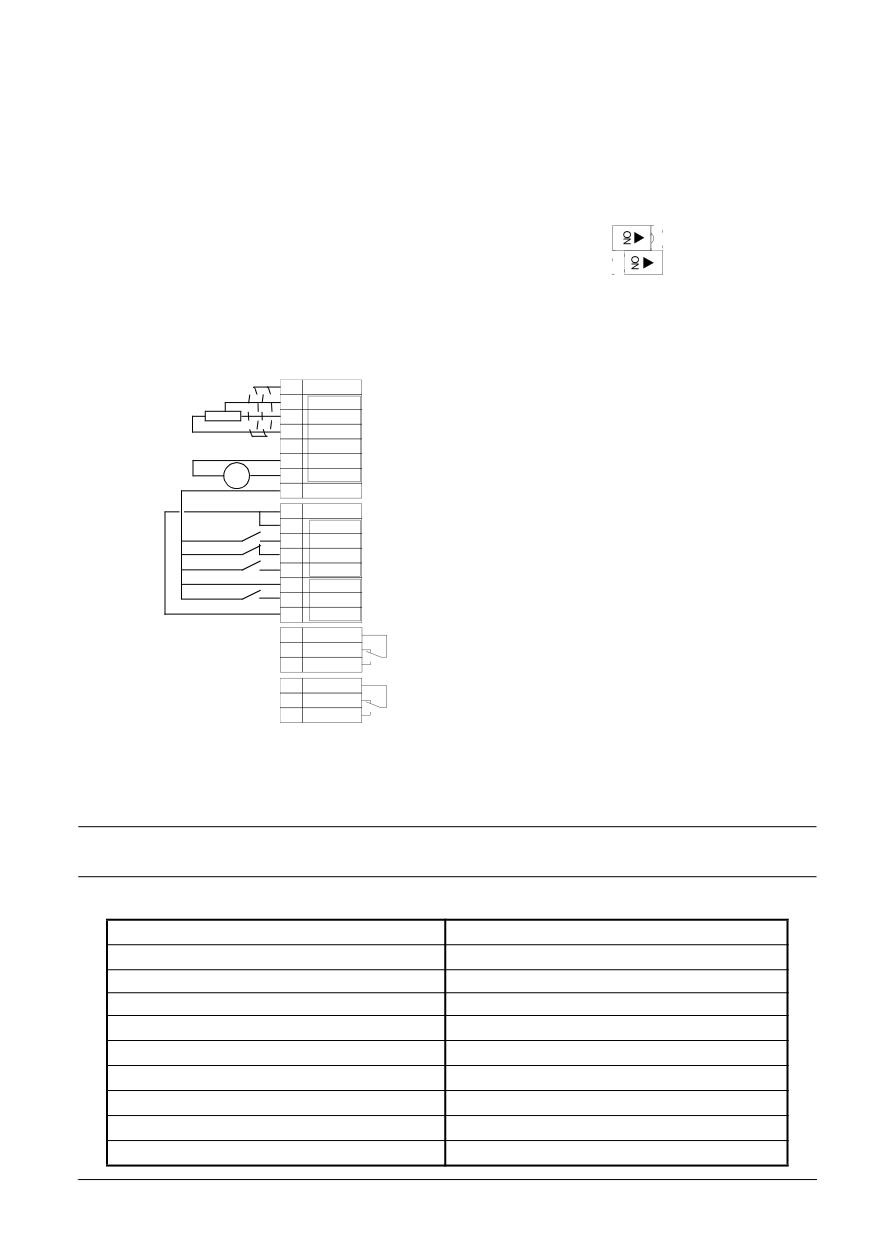

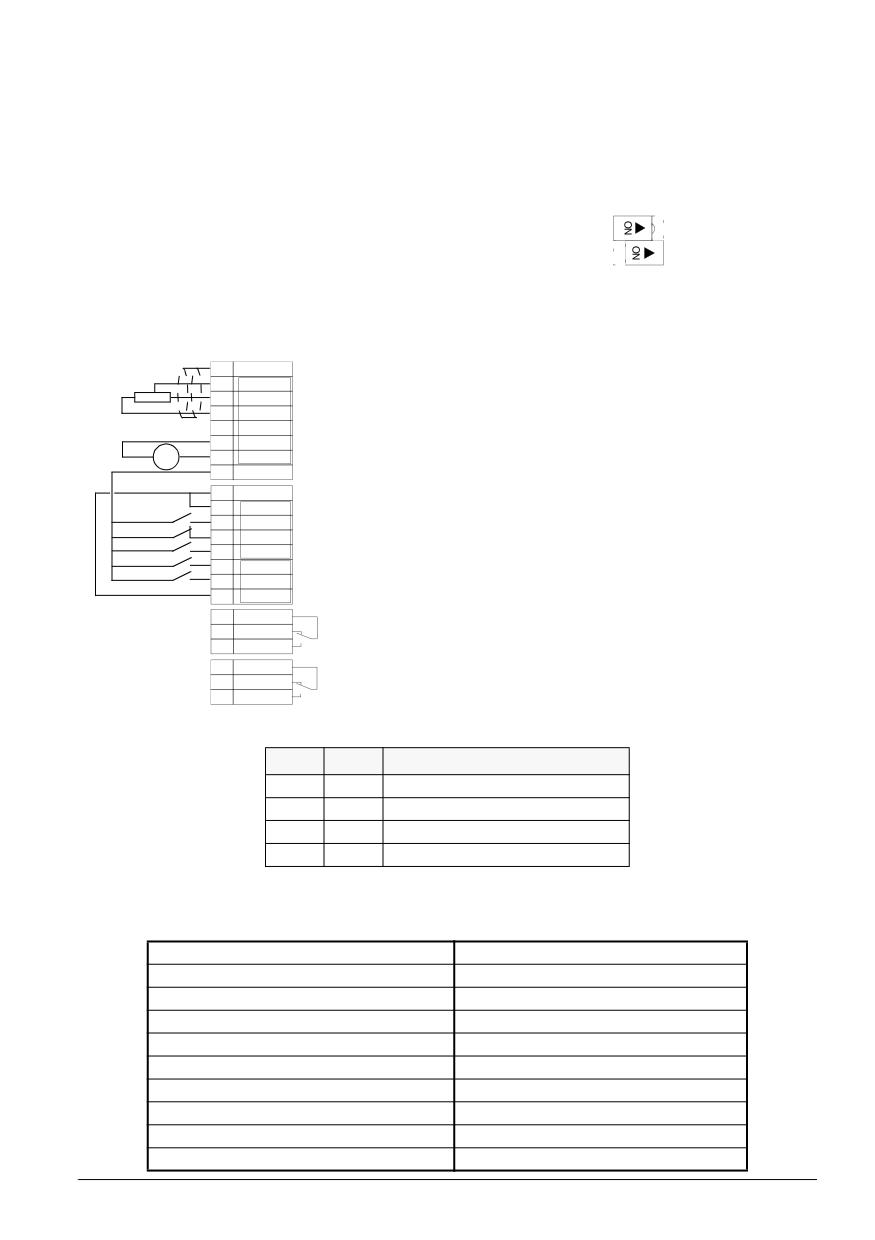

Макропрограмма Заводские установки (0)

Эта макропрограмма предназначена для применений, НЕ использующих пульт управления.

Данный макрос обеспечивает универсальную двухпроводную конфигурацию входов/выходов.

Значение параметра 9902 - 0 (заводские уст-ки). Вход ДВХ4 не подключен.

Входные сигналы

Выходные сигналы

DIP-переключатель

• Пуск, останов и направление

• Аналоговый выход AO:

AI1:

0 - 10 В

(ДВХ 1,2)

Частота

AI2:

0(4) - 20 мА

• Аналоговый опорный

• Релейный выход 1:

сигнал (АВХ 1)

Неисправность

• Постоянная скорость 1 (ДВХ 3)

• Релейный выход 2:

Работа

• Выбор пары участков

изменения скорости 1/2 (ДВХ

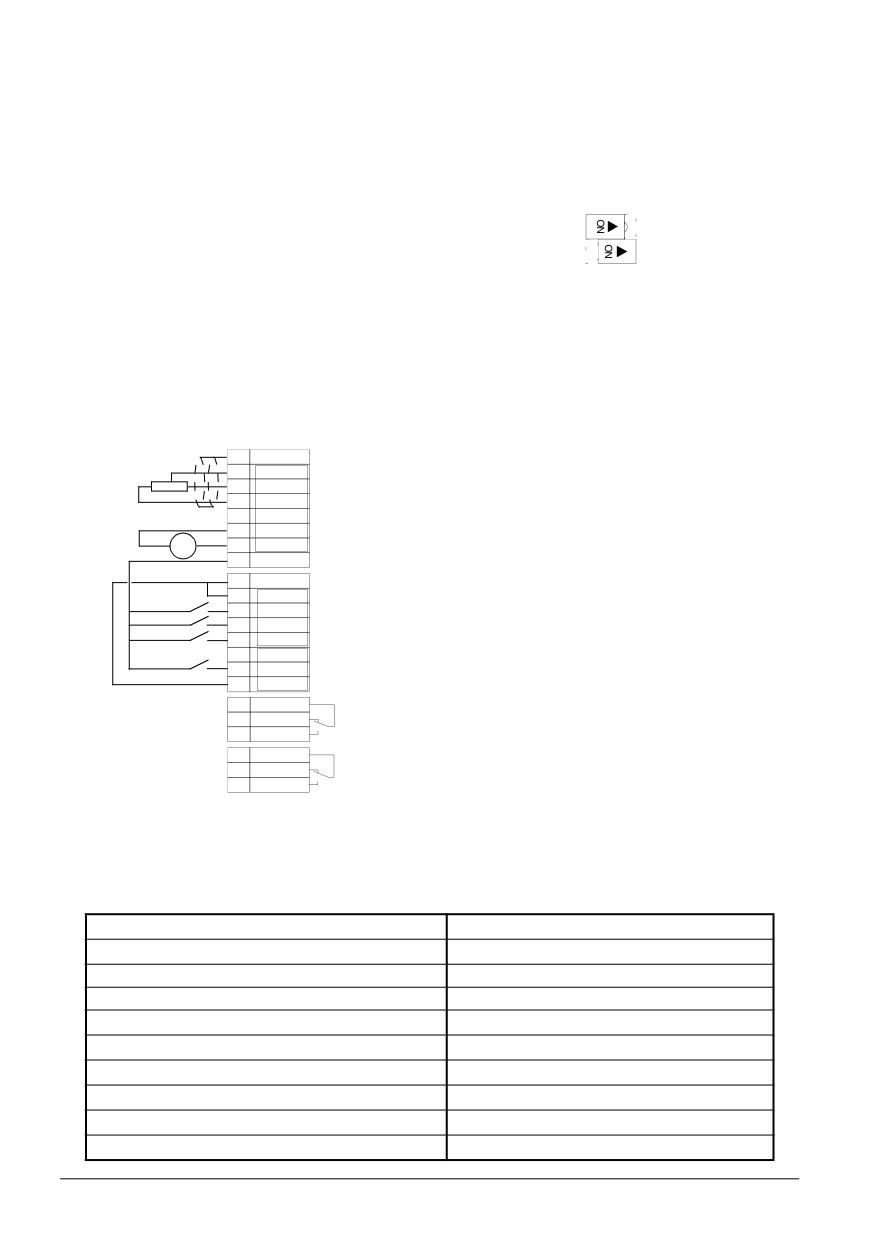

SCR

AI1

Внешний опорный сигнал 1: 0...10 В <=> 0...50 Гц

AGND

+10V

Опорное напряжение 10 В₌

AI2

Не используется

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Пуск/Останов: Активизируйте для запуска ACS 400v

DI2

Вперед/Назад: Актив. для изменения направления вращения

DI3

Постоянная скорость 1: По умолчанию: 5 Гц

DI4

Не подключайте!*

DI5

Выбор пары участков изменения скорости. Активизируйте для

DCOM2

выбора пары участков изменения скорости 2.

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Неисправность =>17 соединен с 18

RO1B

RO2C

Релейный выход 2, программируемый

RO2A

По умолчанию: Работа =>20 соединен с 22

RO2B

*Примечание. Вход ДВХ 4 используется для конфигурирования преобразователя ACS 400. Он

считывается только однажды - когда подключается питание. Все параметры, помеченные

звездочкой (*), задаются входом ДВХ 4.

Заводские значения параметрmов (0):

1001 ВХОД УПР-Я ПОСТА1

2 (двх1,2)

1503 MAX ЗНАчЕН АВЫХ

50,0 Гц

1002 ВХОД УПР-Я ПОСТА2

0 (НЕ ВЫБРАН)

1601 РАЗРЕШЕН ПУСКА

0 (НЕ ВЫБРАН)

1003 НАПРАВЛЕНИЕ

3 (ВПЕРЕД, НАЗАД)

1604 СБРОС ЗАЩИТ

6 (ПОСЛЕ СТОП)

1102 ВЫБОР ПОСТА 1/2

6 (ПОСТ1)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (АВХ1)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

5 (ДВХ 5)

1106 ИСТОчН ЗАДАНИЯ2

0 (КЛАВИАТУРА)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

3 (ДВХ3)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

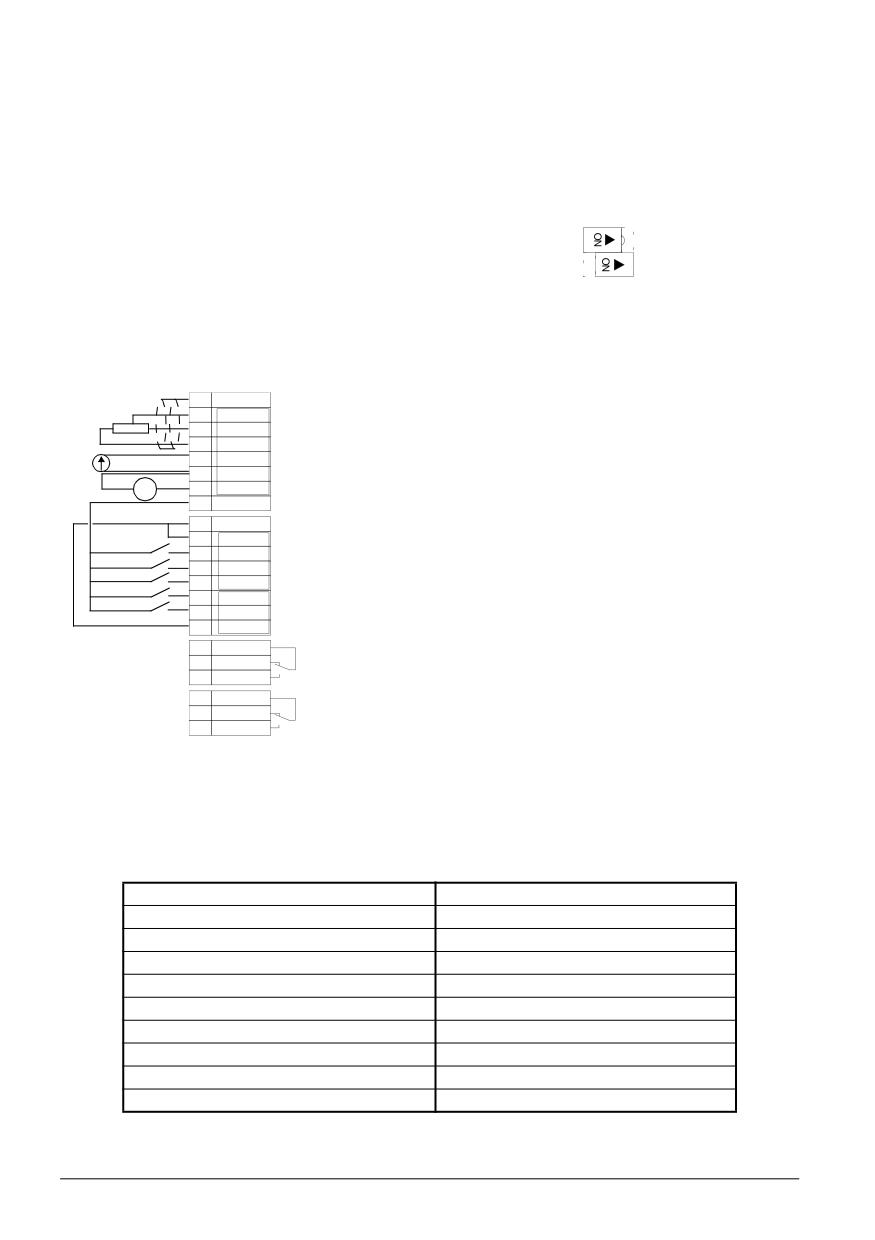

Макропрограмма Заводские установки (1)

Эта макропрограмма предназначена для применений, НЕ использующих пульт управления.

Данный макрос обеспечивает универсальную трехпроводную конфигурацию входов/выходов.

Значение параметра 9902 - 0 (заводские уст-ки). Вход ДВХ4 подключен.

Входные сигналы

Выходные сигналы

DIP-переключательJ

• Пуск, останов и направление

• Аналоговый выход AO:

(ДВХ 1,2,3)

Частота

AI1:

0 - 10 В

• Аналоговый опорный

• Релейный выход 1:

AI2:

0(4) - 20 мА

сигнал (АВХ 1)

Неисправность

• Выбор пары участков

• Релейный выход 2:

изменения скорости 1/2 (ДВХ

Работа

SCR

AI1

Внешний опорный сигнал 1: 0...10 В <=> 0...50 Гц

AGND

+10V

Опорное напряжение 10 В₌

AI2

Не используется

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Кратковременная активизация при активизации ДВХ 2: Пуск

DI2

Кратковременная деактивизация: Останов

DI3

Вперед/Назад. Активизируйте для изменения направл.

DI4

вращения. Должен быть подключен!*

DI5

для выбора пары участков изменения скорости 2.

DCOM2

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Неисправность => 17 соединен с 18

RO1B

RO2C

Релейный выход 2, программируемый

RO2A

По умолчанию: Работа => 20 соединен с 22

RO2B

*Примечание. Вход ДВХ 4 используется для конфигурирования преобразователя ACS 400. Он

считывается только однажды - когда подключается питание. Все параметры, помеченные

звездочкой (*), задаются входом ДВХ 4.

Примечание. Вход останова (DI2) деактивируется: кнопка пульта START/STOP блокируется

(местно).

Заводские значения параметров (1):

1001 ВХОД УПР-Я ПОСТА1

4 (ДВХ 1P,2P,P)

1503 MAX ЗНАчЕН АВЫХ

50 Гц

1002 ВХОД УПР-Я ПОСТА2

0 (НЕ ВЫБРАН)

1601 РАЗРЕШЕН ПУСКА

0 (НЕ ВЫБРАН)

1003 НАПРАВЛЕНИЕ

3 (ВПЕРЕД, НАЗАД)

1604 СБРОС ЗАЩИТ

6 (ПОСЛЕ СТОП)

1102 ВЫБОР ПОСТА 1/2

6 (ПОСТ1)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (АВХ 1)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

5 (ДВХ 5)

1106 ИСТОчН ЗАДАНИЯ2

0 (КЛАВИАТУРА)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

0 (НЕ ВЫБРАН)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

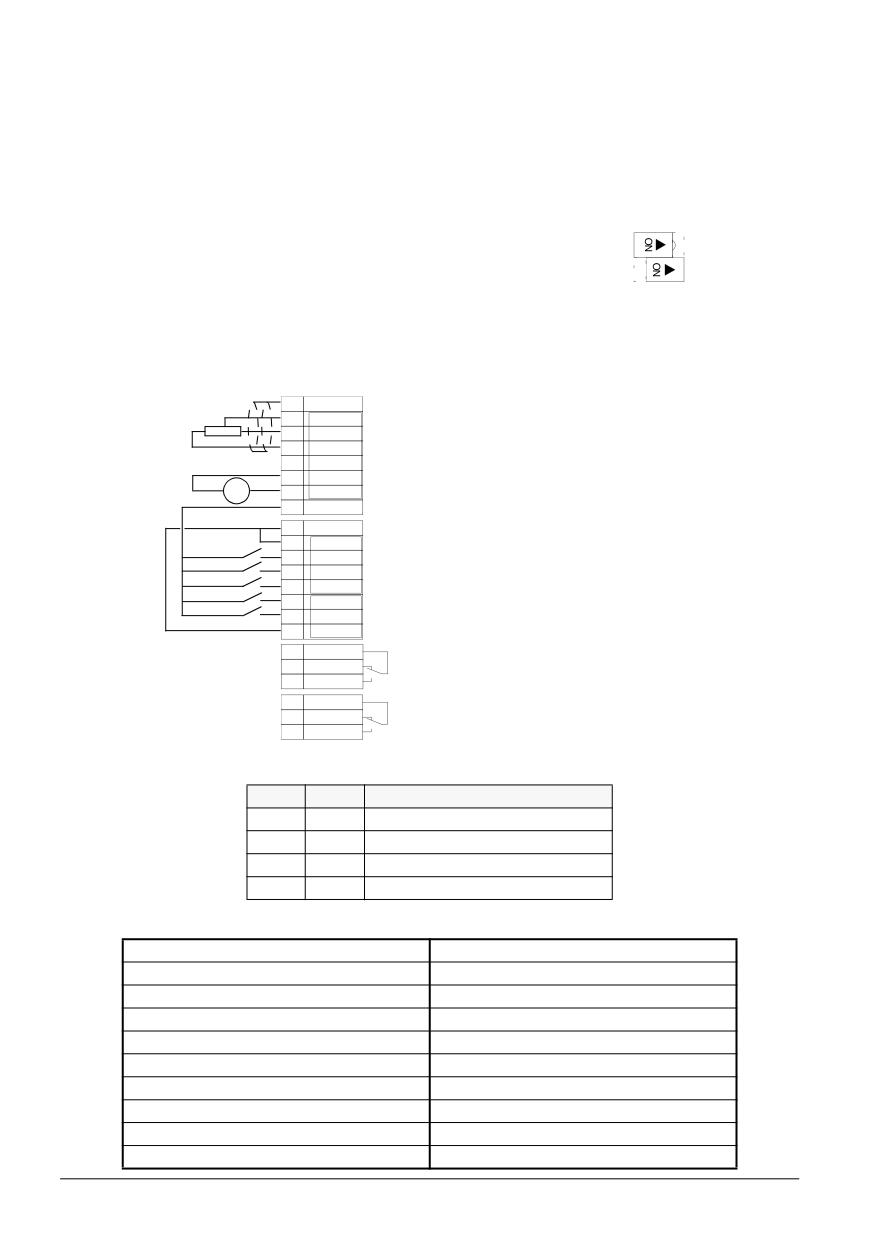

Макропрограмма «АББ стандарт»

Этот универсальный макрос обеспечивает стандартную 2-проводную конфигурацию ввода/

вывода. По сравнению с заводским макросом (0) он добавляет две предварительно

устанавливаемые скорости.

Значение параметра 9902 - 1 (АББ СТАНДАРТ).

Входные сигналы

Выходные сигналы

DIP-переключатель

• Пуск, останов и направление (двх 1,2)

• Аналоговый выход AO: Частота

• Аналоговый опорный сигнал (АВХ 1)

• Релейный выход 1:

AI1:

0 - 10 В

Неисправность

AI2:

0(4) -20мА

• Выбор предварительно установ-

• Релейный выход 2: Работа

ленной скорости (двх 3,4)

• Выбор пары участков изменения

скорости 1/2 (двх 5)

SCR

AI1

Внешний опорный сигнал 1: 0...10 В <=> 0...50 Гц

AGND

+10V

Опорное напряжение 10 В₌

AI2

Не используется

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Пуск/Останов: Активизируйте для запуска

DI2

Прямое/Обратное: Активизируйте для измен. направл.

DI3

вращения. Выбор фиксированной скорости*

DI4

Выбор фиксированной скорости*

DI5

Выбор пары участков изменения скорости. Активизируйте

DCOM2

для выбора пары участков изменения скорости 2.

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Неисправность => 17 соединен с 18

RO1B

RO2C

Релейный выход 2, программируемый

RO2A

RO2B

По умолчанию: Работа => 20 соединен с 22

*Выбор фиксированной скорости: 0 = разомкнуто; 1 = подключено

ДВХ 3

ДВХ 4

Выход

Опорный сигнал через АВХ 1

Фиксированная скорость 1 (1202)

Фиксированная скорость 2 (1203)

Фиксированная скорость 3 (1204)

Стандартные для ABB значения параметров:

1001 ВХОД УПР-Я ПОСТА1

2 (ДВХ 1,2)

1503 MAX ЗНАчЕН АВЫХ

50 Гц

1002 ВХОД УПР-Я ПОСТА2

0 (НЕ ВЫБРАН)

1601 РАЗРЕШЕН ПУСКА

0 (НЕ ВЫБРАН)

1003 НАПРАВЛЕНИЕ

3 (ВПЕРЕД, НАЗАД)

1604 СБРОС ЗАЩИТ

0 (КЛАВИАТУРА)

1102 ВЫБОР ПОСТА 1/2

6 (ПОСТ1)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (АВХ 1)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

5 (двх 5)

1106 ИСТОчН ЗАДАНИЯ2

0 (КЛАВИАТУРА)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

7 (ДВХ 3,4)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

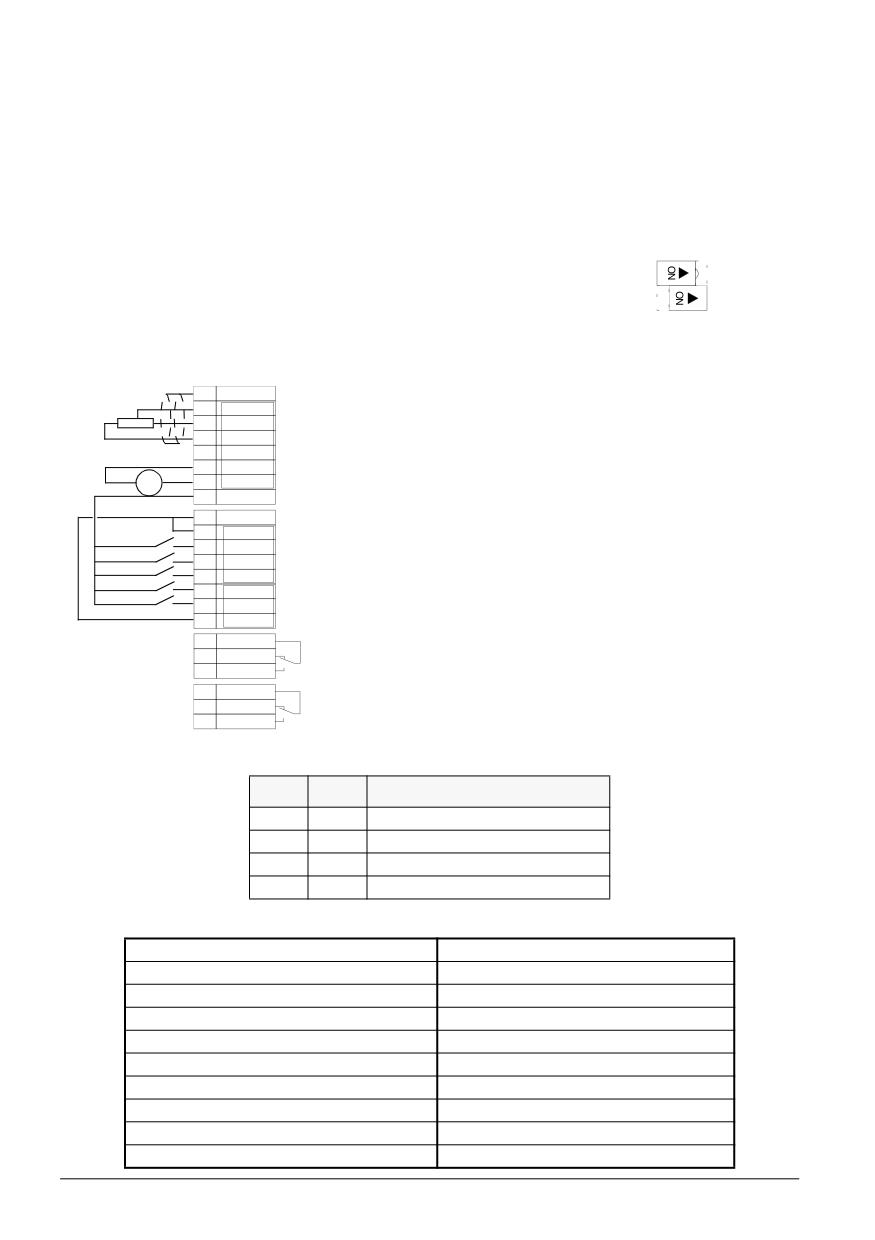

Макропрограмма «3-проводное управление»

Этот макрос предназначен для таких применений, в которых привод управляется с помощью

импульсных кнопок. По сравнению с заводским макросом (1), он добавляет две

предварительно устанавливаемые скорости за счет использования входов ДВХ4 и ДВХ5.

Значение параметра 9902: 2 (3-провод упр).

Входыне сигналы

Выходные сигналы

DIP-переключатель

• Пуск, останов и направление

• Аналоговый выход AO:

(ДВХ 1,2,3)

Частота

AI1:

0 - 10 В

• Аналоговый опорный

• Релейный выход 1:

AI2:

0(4) -20мА

сигнал (АВХ 1)

Неисправность

• Выбор предварительно

• Релейный выход 2:

установленной скорости (ДВХ

Работа

4,5)

SCR

AI1

Внешний опорный сигнал 1: 0...10 В <=> 0...50 Гц

AGND

+10V

Опорное напряжение 10 В₌

AI2

Не используется

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Кратковременная активизация при активизации ДВХ 2: Пуск

DI2

Кратковременная деактивизация: Останов

DI3

Активизируйте для изменения направл. вращения: Прямое/Обратное

DI4

Выбор фиксированной скорости*

DI5

Выбор фиксированной скорости*

DCOM2

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: неисправность => 17 соединен с 18

RO1B

RO2C

RO2A

Релейный выход 2, программируемый

RO2B

По умолчанию: работа => 20 соединен с 22

*Выбор фиксированной скорости: 0 = разомкнуто, 1 = подключено

ДВХ 4

ДВХ 5

Выход

Опорный сигнал через АВХ 1

Фиксированная скорость 1 (1202)

Фиксированная скорость 2 (1203)

Фиксированная скорость 3 (1204)

Примечание! Вход останова (DI2) деактивируется: кнопка пульта START/STOP блокируется

(локально).

Значения параметров прикладного макроса 3-проводного управления:

1001 ВХОД УПР-Я ПОСТА1

4 (ДВХ 1P,2P,3)

1503 MAX ЗНАчЕН АВЫХ

50 Гц

1002 ВХОД УПР-Я ПОСТА2

0 (НЕ ВЫБРАН)

1601 РАЗРЕШЕН ПУСКА

0 (НЕ ВЫБРАН)

1003 НАПРАВЛЕНИЕ

3 (ВПЕРЕД, НАЗАД)

1604 СБРОС ЗАЩИТ

0 (КЛАВИАТУРА)

1102 ВЫБОР ПОСТА 1/2

6 (ПОСТ1)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (АВХ 1)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

0 (НЕ ВЫБРАН)

1106 ИСТОчН ЗАДАНИЯ2

0 (КЛАВИАТУРА)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

8 (ДВХ 4,5)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

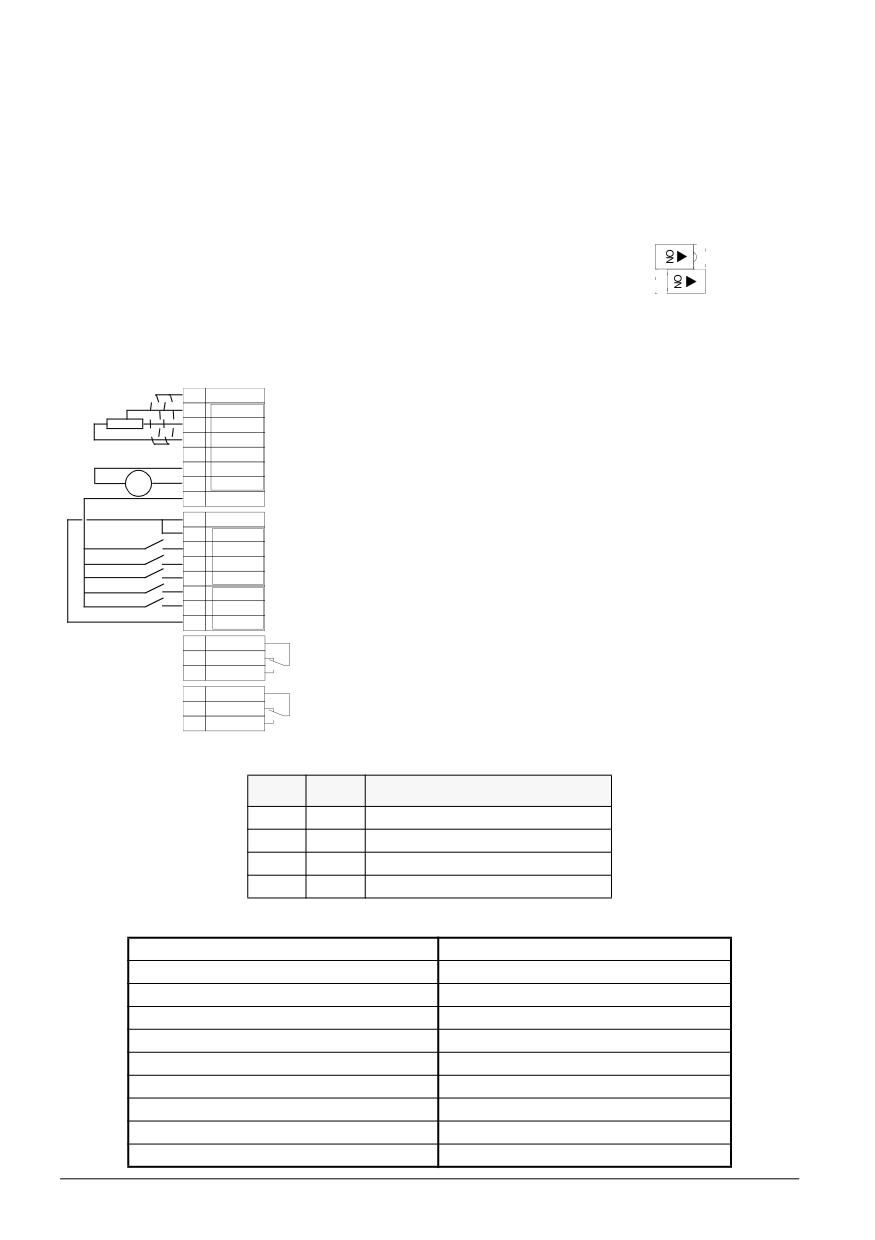

Макропрограмма циклического управления

Этот макрос предлагает конфигурацию входа-выхода, которая приспособлена к

последовательности сигналов управления ДВХ, используемых при изменении направления

вращения привода.

Значение параметра 9902: 3 (цикл упр).

Входные сигналы

Выходные сигналы

DIP-переключатель

• Пуск, останов и направление (ДВХ 1,2)

• Аналоговый выход AO: Частота

AI1:

0 - 10 В

• Аналоговый опорный сигнал (АВХ 1)

• Релейный выход 1: Неисправность

• Выбор предварительно

• Релейный выход 2: Работа

AI2:

0(4) -20мA

установленной скорости (ДВХ 3,4)

• Выбор пары участков изменения

скорости 1/2 (ДВХ 5)

SCR

AI1

Внешний опорный сигнал 1: 0...10 В <=> 0...50 Гц

AGND

+10V

Опорное напряжение 10 В₌

AI2

Не используется

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Прямой пуск: При один. сост. ДВХ1 и ДВХ2 привод останавливается

DI2

Реверсирование при пуске

DI3

Выбор фиксированной скорости*

DI4

Выбор фиксированной скорости*

DI5

Выбор пары участков изменения скорости. Активизируйте для

DCOM2

выбора пары участков изменения скорости 2.

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Неисправность =>17 соединен с 18

RO1B

RO2C

Релейный выход 2, программируемый

RO2A

По умолчанию: Работа =>20 соединен с 22

RO2B

*Выбор фиксированной скорости: 0 = разомкнуто, 1 = подключено

ДВХ 3

ДВХ 4

Выход

Опорный сигнал через АВХ 1

Фиксированная скорость 1 (1202)

Фиксированная скорость 2 (1203)

Фиксированная скорость 3 (1204)

Значения параметров прикладного макроса циклического управления:

1001 ВХОД УПР-Я ПОСТА1

9 (ДВХ 1F,2R)

1503 MAX ЗНАчЕН АВЫХ

50 Гц

1002 ВХОД УПР-Я ПОСТА2

0 (НЕ ВЫБРАН)

1601 РАЗРЕШЕН ПУСКА

0 (НЕ ВЫБРАН)

1003 НАПРАВЛЕНИЕ

3 (ВПЕРЕД, НАЗАД)

1604 СБРОС ЗАЩИТ

0 (КЛАВИАТУРА)

1102 ВЫБОР ПОСТА 1/2

6 (ПОСТ1)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (АВХ 1)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

5 (ДВХ 5)

1106 ИСТОчН ЗАДАНИЯ2

0 (КЛАВИАТУРА)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

7 (ДВХ 3,4)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

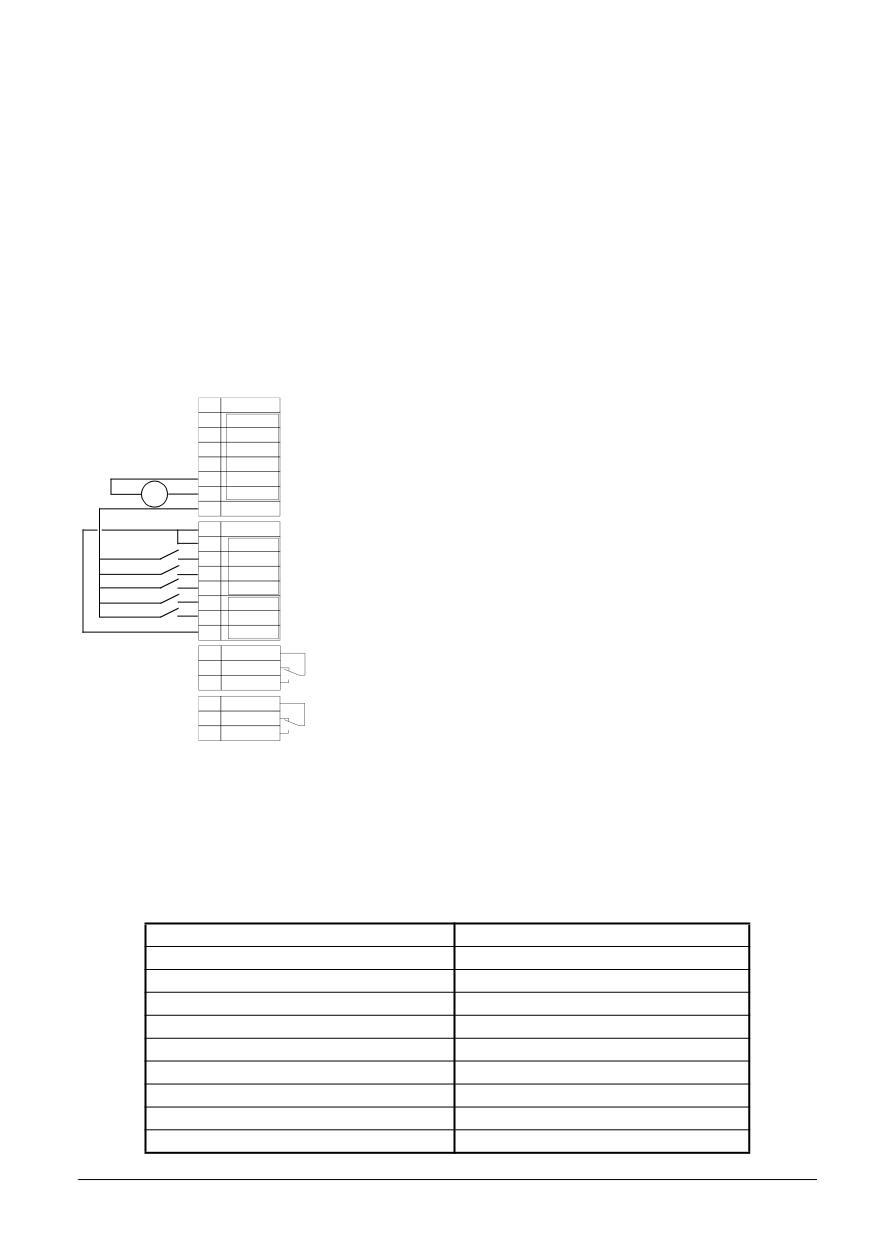

Макропрограмма потенциометра электродвигателя

Этот макрос обеспечивает рентабельный интерфейс для программируемых логических

контроллеров, которые изменяют скорость привода, используя для этого только цифровые

сигналы.

ЗНАчЕНИЕ ПАРАМЕТРА 9902: 4 (м-потенциом)

Входные сигналы

Выходные сигналы

• Пуск, останов и направление (ДВХ 1,2)

• Аналоговый выход AO: Частота

• Повышение опорного сигнала (ДВХ 3)

• Релейный выход 1: Неисправность

• Понижение опорного сигнала (ДВХ 4)

• Релейный выход 2: Работа

• Выбор предварительно установленной

скорости (ДВХ 5)

SCR

AI1

AGND

+10V

Опорное напряжение 10 В₌

AI2

Не используется

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Пуск/Останов: Активизируйте для запуска.

DI2

Прямое/Обратное: Активизируйте для изменения направл. вращения

DI3

Повышение опорного сигнала: Активиз. для повыш. опорного сигнала*

DI4

Понижение опорного сигнала: Активиз. для пониж. опорного сигнала*

DI5

Постоянная скорость 1

DCOM2

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Неисправность => 17 соединен с 18

RO1B

RO2C

Релейный выход 2, программируемый

RO2A

По умолчанию: Работа => 20 соединен с 22

RO2B

*Примечание.

•

Если оба входа ДВХ 3 и ДВХ 4 активны или неактивны, опорный сигнал остается

неизменным.

•

Во время останова или сбоя питания опорный сигнал запоминается.

•

Если выбирается потенциометр электродвигателя, то аналоговый опорный сигнал не

воспринимается.

Значения парmаметров прикладного макроса потенциометра электродвигателя:

1001 ВХОД УПР-Я ПОСТА1

2 (ДВХ 1,2)

1503 MAX ЗНАчЕН АВЫХ

50 Гц

1002 ВХОД УПР-Я ПОСТА2

0 (НЕ ВЫБРАН)

1601 РАЗРЕШЕН ПУСКА

0 (НЕ ВЫБРАН)

1003 НАПРАВЛЕНИЕ

3 (ВПЕРЕД, НАЗАД)

1604 СБРОС ЗАЩИТ

0 (КЛАВИАТУРА)

1102 ВЫБОР ПОСТА 1/2

6 (ПОСТ1)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

6 (ДВХ 3U,4D)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

0 (НЕ ВЫБРАН)

1106 ИСТОчН ЗАДАНИЯ2

0 (КЛАВИАТУРА)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

5 (ДВХ 5)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

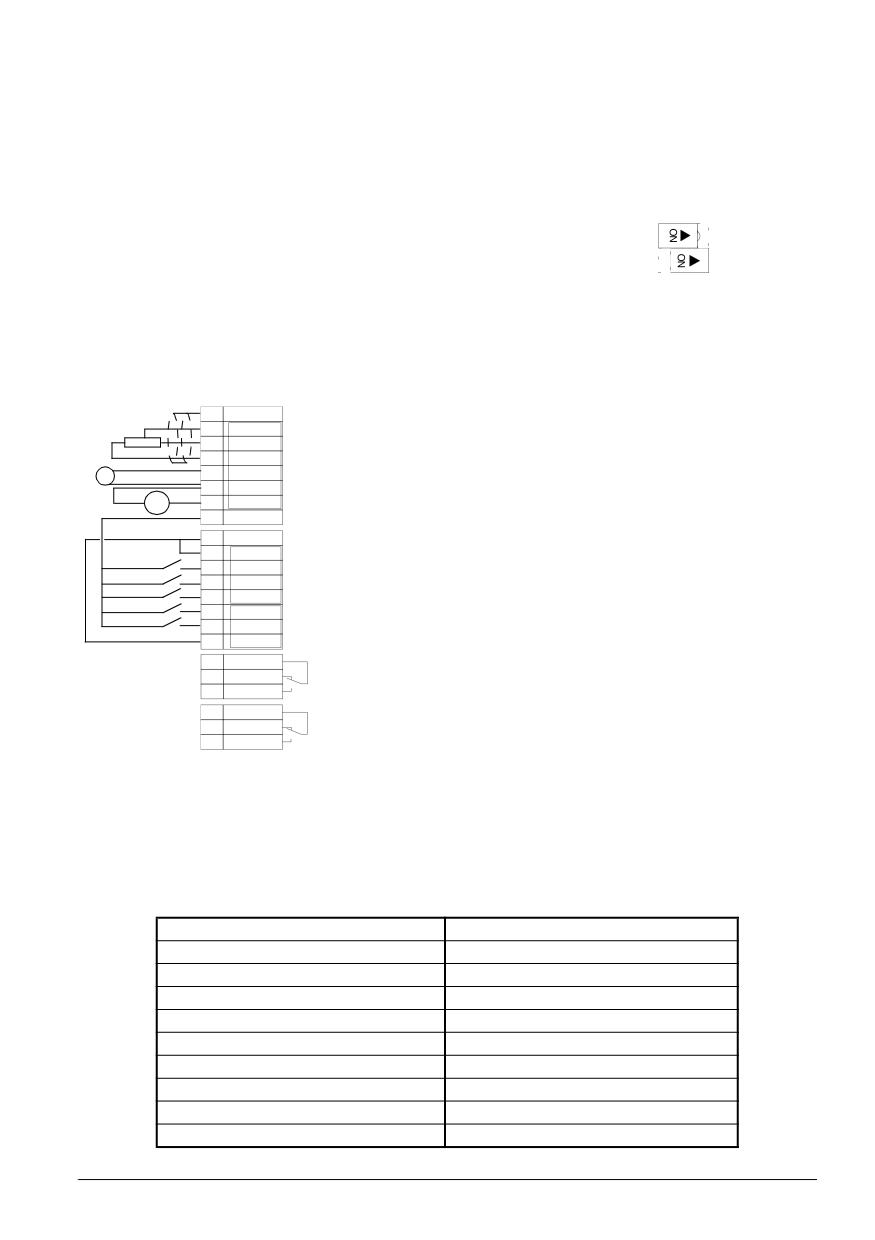

Макропрограмма «ручное - автоматическое»

Этот макрос предлагает конфигурацию входа-выхода, которая обычно используется в

системах отопления, вентиляции и кондиционирования воздуха (HVAC).

Значение параметра 9902: 5 (ручное/авт).

Входные сигналы

Выходные сигналы

DIP-переключатель

• Старт/останов (ДВХ 1,5) и

• Аналоговый выход AO:

направление (ДВХ 2,4)

Частота

AI1:

0 - 10 В

• Два аналоговых опорных

• Релейный выход 1:

AI2:

0(4) -20мA

сигнала (АВХ 1, АВХ 2)

Неисправность

• Выбор пункта управления

• Релейный выход 2:

(ДВХ 3)

Работа

SCR

AI1

Внешний опорный сигнал 1: 0...10 В <=> 0...50 Гц (Ручное управление)

AGND

+10V

Опорное напряжение 10 В₌

AI2

Внешний опорный сигнал 2: 0...20 мА <=> 0...50 Гц (Автом. управление)

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Пуск/Останов: Активизируйте для запуска ACS400 (Ручное).

DI2

Прямое/Обратное: Актив. для измен. направления вращения (Ручное)

DI3

Выбор EXT1/EXT2: Актив. для выбора автоматического управления

DI4

Прямое/Обратное (Авто)

DI5

Пуск/Останов: Активизируйте для запуска ACS400 (Авто)

DCOM2

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Неисправность => 17 соединен с 18

RO1B

RO2C

Релейный выход 2, программируемый

RO2A

По умолчанию: Работа => 20 соединен с 22

RO2B

Примечание! Значение параметра 2107 ЗАДЕРЖКА ПУСКА должно равняться 0 (OFF).

Значения параметров прикладного макроса «ручное - автоматическое»:

1001 ВХОД УПР-Я ПОСТА1

2 (ДВХ 1,2)

1503 MAX ЗНАчЕН АВЫХ

50 Гц

1002 ВХОД УПР-Я ПОСТА2

7 (ДВХ 5,4)

1601 РАЗРЕШЕН ПУСКА

0 (НЕ ВЫБРАН)

1003 НАПРАВЛЕНИЕ

3 (ВПЕРЕД, НАЗАД)

1604 СБРОС ЗАЩИТ

0 (КЛАВИАТУРА)

1102 ВЫБОР ПОСТА 1/2

3 (ДВХ 3)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (АВХ 1)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

0 (НЕ ВЫБРАН)

1106 ИСТОчН ЗАДАНИЯ2

2 (АВХ 2)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

0 (НЕ ВЫБРАН)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

Макропрограмма ПИД-регулирования

Этот макрос предназначен для использования в различных замкнутых системах

регулирования, например в системах регулирования давления, расхода и т.п.

ЗНАчЕНИЕ ПАРАМЕТРА 9902: 6 (пид-регулир).

Входные сигналы

Выходные сигналы

DIP-переключатель

• Пуск/Останов (ДВХ 1,5)

• Аналоговый выход AO: Частота

AI1:

0 - 10 В

• Аналоговый опорный сигнал (АВХ 1)

• Релейный выход 1: Неисправность

• Фактическое значение (АВХ 2)

• Релейный выход 2: Работа

AI2:

0(4) -20мA

• Выбор источника сигнала

управления (ДВХ 2)

• Постоянная скорость (ДВХ 3)

• Разрешение работы (ДВХ 4)

SCR

AI1

Опорный сигнал EXT1 (Ручное) или EXT2 (ПИД): 0...10 В

AGND

+10V

Опорное напряжение 10 В₌

AI2

Фактический сигнал; 0...20 мА (ПИД)

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Пуск/Останов: Активизируйте для запуска ACS 400 (Ручное).

DI2

Выбор EXT1/EXT2: Активизируйте для выбора ПИД-регулирования

DI3

Постоянная скорость 1: В случае ПИД-регулир. не используется*

DI4

Разрешение работы: Деактив. сигнала всегда останавливает ACS 400

DI5

Пуск/Останов: Активизируйте для запуска ACS 400 (ПИД)

DCOM2

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Неисправность => 17 соединен с 18

RO1B

RO2C

Релейный выход 2, программируемый

RO2A

По умолчанию: Работа => 20 соединен с 22

RO2B

Примечание.

* Во время ПИД-регулирования (ПИД) постоянная скорость не принимается во внимание.

Примечание. Значение параметра 2107 START INHIBIT должно быть равно 0 (OFF).

Параметры ПИД-регулирования (группа 40) не входят в набор основных параметров.

Значения параметров ПИД-регулирования:

1001 ВХОД УПР-Я ПОСТА1

1 (ДВХ 1)

1503 MAX ЗНАчЕН АВЫХ

50 Гц

1002 ВХОД УПР-Я ПОСТА2

6 (ДВХ 5)

1601 РАЗРЕШЕН ПУСКА

4 (двх 4)

1003 НАПРАВЛЕНИЕ

1 (ВПЕРЕД)

1604 СБРОС ЗАЩИТ

0 (КЛАВИАТУРА)

1102 ВЫБОР ПОСТА 1/2

2 (ДВХ 2)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (АВХ 1)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

0 (НЕ ВЫБРАН)

1106 ИСТОчН ЗАДАНИЯ2

1 (АВХ 1)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

3 (ДВХ 3)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

Макропрограмма предварительного намагничивания

Этот макрос предназначен для таких применений, в которых требуется очень быстрый запуск

привода. Образование магнитного потока в электродвигателе всегда требует времени. При

использовании макроса предварительного намагничивания эта задержка может быть

исключена.

Значение параметра 9902: 7 (ПРЕД НАМАГН).

Входные сигналы

Выходные сигналы

DIP-переключатель

• Пуск, останов и направление (ДВХ 1,2)

• Аналоговый выход AO: Частота

AI1:

0 - 10 В

• Аналоговый опорный сигнал (АВХ 1)

• Релейный выход 1: Неисправность

• Выбор предварительно установленной

• Релейный выход 2: Работа

AI2:

0(4) -20мA

скорости (ДВХ 3,4)

• Предварительное намагничивание (ДВХ 5)

SCR

AI1

Внешний опорный сигнал 1: 0...10 В <=> 0...50 Гц

AGND

+10V

Опорное напряжение 10 В₌

AI2

Не используется

AGND

AO1

Выходная частота 0...20 мА <=> 0...50 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Пуск/Останов: Активизируйте для запуска преобразователя ACS 400

DI2

Прямое/Обратное: Активизируйте для измен. направления вращения

DI3

Выбор фиксированной скорости*

DI4

Выбор фиксированной скорости*

DI5

Предвар. намагничивание: Активиз. для запуска предвар. намагнич.

DCOM2

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Неисправность => 17 соединен с 18

RO1B

RO2C

Релейный выход 2, программируемый

RO2A

По умолчанию: Работа => 20 соединен с 22

RO2B

*Выбор фиксированной скорости: 0 = разомкнуто, 1 = подключено

ДВХ 3

ДВХ 4

Выход

Опорный сигнал через АВХ 1

Фиксированная скорость 1 (1202)

Фиксированная скорость 2 (1203)

Фиксированная скорость 3 (1204)

Значения параметров предварительного намагничивания:

1001 ВХОД УПР-Я ПОСТА1

2 (ДВХ 1,2)

1503 MAX ЗНАчЕН АВЫХ

50 Гц

1002 ВХОД УПР-Я ПОСТА2

0 (НЕ ВЫБРАН)

1601 РАЗРЕШЕН ПУСКА

0 (НЕ ВЫБРАН)

1003 НАПРАВЛЕНИЕ

3 (ВПЕРЕД, НАЗАД)

1604 СБРОС ЗАЩИТ

0 (КЛАВИАТУРА)

1102 ВЫБОР ПОСТА 1/2

6 (ПОСТ1)

2008 MAX чАСТОТА

50 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (AI1)

2105 ПРЕД НАМАГНИч

5 (двх 5)

1105 ЗАДАНИЕ 1 MAX

50 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

0 (НЕ ВЫБРАН)

1106 ИСТОчН ЗАДАНИЯ2

0 (КЛАВИАТУРА)

4001 КФ УСИЛЕНИ

1,0

1201 ВЫБОР ФИКС СКОР

7 (ДВХ 3,4)

4002 Т ИНТЕГРИРОВАН

60 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

3 (АВАРИЯ (-1))

4101 КФ УСИЛЕНИ

1,0

1402 РЕЛЕЙНЫЙ ВЫХ 2

2 (РАБОТАЕТ)

4102 Т ИНТЕГРИРОВАН

60 с

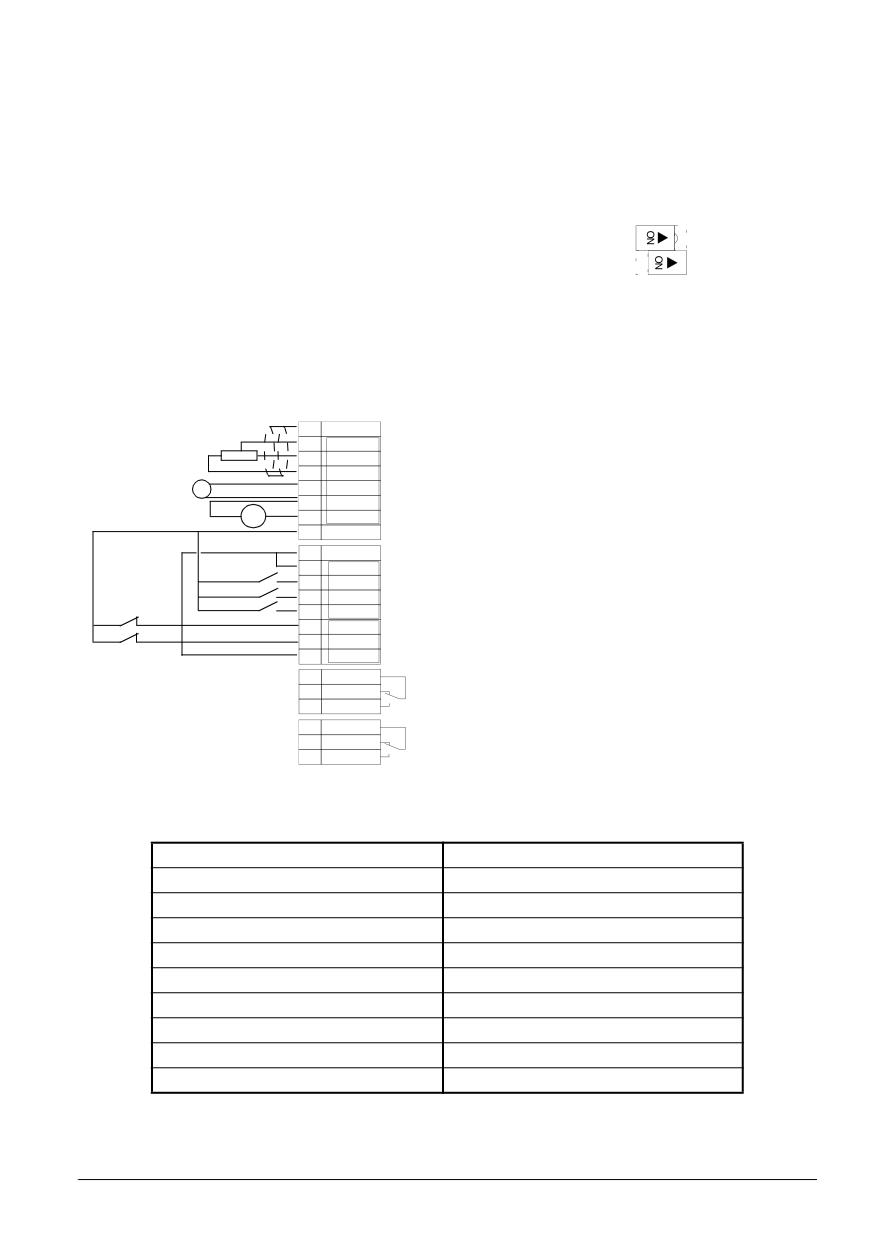

Макропрограмма управления насосами и вентиляторами

Эта макропрограмма предназначена для управления насосами и вентиляторами. Приложение

BПодробнее см. Приложение B.

Значение параметра 9902: 8 (упр насос вент).

Входные сигналы

Выходные сигналы

DIP-переключатель

• Пуск и стоп (ДВХ 1)

• Аналоговый выход AO:

Частота

AI1:

0 - 10 B

• Аналоговый опорный сигнал (АВХ 1)

• Релейный выход 1: двигатель

AI2:

0(4) -20мA

с регулируемой скоростью

• Фактическое значение (АВХ 2)

• Релейный выход 2:

вспомогательный двигатель

• Выбор места управления (ДВХ 3)

• Разрешение пуска (ДВХ 2)

SCR

AI1

Опорн. сигн. EXT1 (Ручное) или EXT2 (ПИД/PFC): 0...10 В

AGND

+10V

Опорное напряжение 10 В₌

AI2

Фактический сигнал; 0...20 мА (ПИД)

AGND

AO1

Выходная частота 0...20 мА <=> 0...52 Гц

AGND

+24V

+24 В₌

DCOM1

DI1

Пуск/Останов: Активизируйте для запуска ACS 400.

DI2

Разрешение пуска: При деактив. ACS 400 всегда останавливается.

DI3

Выбор EXT1/EXT2: Активизируйте для выбора управления PFC.

DI4

Блокировка: При деактивизации ACS 400 останавливается.

DI5

Блокировка: При деактивизации останавливается электродвигатель

DCOM2

постоянной скорости.

RO1C

Релейный выход 1, программируемый

RO1A

По умолчанию: Двигатель с регул. скоростью включен

RO1B

=> 17 соединен с18

RO2C

Релейный выход 2, программируемый

RO2A

По умолчанию: Вспомогательный двигатель включен

RO2B

=> 20 соединен с 22

Примечание. Значение параметра 2107 ЗАДЕРЖКА ПУСКА должно быть равно 0 (OFF).

Значения параметров PFC:

1001 ВХОД УПР-Я ПОСТА1

1 (двх 1)

1503 MAX ЗНАчЕН АВЫХ

52 Гц

1002 ВХОД УПР-Я ПОСТА2

1 (двх 1)

1601 РАЗРЕШЕН ПУСКА

2 (двх 2)

1003 НАПРАВЛЕНИЕ

1 (ВПЕРЕД)

1604 СБРОС ЗАЩИТ

0 (КЛАВИАТУРА)

1102 ВЫБОР ПОСТА 1/2

3 (двх 3)

2008 MAX чАСТОТА

52 Гц

1103 ИСТОчН ЗАДАНИЯ1

1 (АВХ 1)

2105 ПРЕД НАМАГНИч

0 (НЕ ВЫБРАН)

1105 ЗАДАНИЕ 1 MAX

52 Гц

2201 ВРЕМ УСК/ЗАМ 1/2

0 (НЕ ВЫБРАН)

1106 ИСТОчН ЗАДАНИЯ2

1 (АВХ 1)

4001 КФ УСИЛЕНИ

2,5

1201 ВЫБОР ФИКС СКОР

0 (НЕ ВЫБРАН)

4002 Т ИНТЕГРИРОВАН

3 с

1401 РЕЛЕЙНЫЙ ВЫХ 1

29 (PFC)

4101 КФ УСИЛЕНИ

2,5

1402 РЕЛЕЙНЫЙ ВЫХ 2

29 (PFC)

4102 Т ИНТЕГРИРОВАН

3 с

Полный перечень параметров ACS 400

Первоначально на дисплей выводятся только так называемые основные параметры (в Таблица

12 отмечены серым цветом). Для воспроизведения полного списка параметров введите

соответствующую функцию меню с пульта управления.

S = Эти параметры могут быть изменены только при остановленном приводе.

M = Значение по умолчанию зависит от выбранного макроса (*).

Таблица 12 Полный перечень параметров.

Код

Название

Диапазон

Разреше-

Значение по

Пользова-

ние

умолчанию

тель

Группа 99

НАЧАЛЬНЫЕ УСТ-КИ

9901

ЯЗЫК

0 - 11

0 (ENGLISH)

9902

МАКРОПРОГРАММА

0 - 8

0 (ЗАВОД УСТ-КИ)

9905

НОМ НАПРЯЖЕН ДВ

380, 400, 415, 440, 460,

400 В

480 В

9906

НОМ ТОК ДВ

0,5*I_N - 1,5*I_N

0,1 A

1,0*I_N

9907

НОМ чАСТОТА ДВ

0 - 250 Гц

1 Гц

50 Гц

9908

НОМ СКОРОСТЬ ДВ

0 - 3600 об/мин

1 об/мин

1440 об/мин

9909

НОМ. МОЩНОСТЬ ДВ

1 - 100 кВт

0,1 кВт

9910

НОМ КФ МОЩН ДВ

0,50 - 0,99

0,01

0,83

Группа 01

ТЕКУЩИЕ ПЕРЕМЕННЫЕ

0102

СКОРОСТЬ

0 - 9999 об/мин

1 об/мин

0103

ВЫХ чАСТОТА

0 - 250 Гц

0,1 Гц

0104

ТОК

0,1 A

0105

ВРАЩ МОМЕНТ

-100...100%

0,1 %

0106

МОЩНОСТЬ

0,1 кВт

0107

U ЗВ ПОСТ ТОКА

0 - 999,9 В

0,1 В

0109

U ВЫХ Пч

0 - 480 В

0,1 В

0110

ТЕМПЕРАТУРА Пч

0 - 150 °C

0,1 °C

0111

ВНЕШ ЗАДАНИЕ 1

0 - 250 Гц

0,1 Гц

0112

ВНЕШ ЗАДАНИЕ 2

0 - 100 %

0,1 %

0113

ПОСТ УПРАВЛЕНИЯ

0 - 2

0114

СчЕТчИК чАС/СБР

0 - 9999 ч

1 ч

0115

СчЕТ КВТ-чАС/СБР

0 - 9999 кВтч

1 кВтч

0116

ВЫХОД БЛОКА РЕГ

0 - 100 %

0,1 %

0117

СОСТОЯН ДВХ 1-4

0000 - 1111

(десятичные: 0 - 15)

0118

АНАЛОГ ВХОД 1

0 - 100 %

0,1 %

0119

АНАЛОГ ВХОД 2

0 - 100 %

0,1 %

0121

СОСТ ДВХ5, РЕЛЕ

0000 - 0111

(десятичные: 0 - 7)

0122

АНАЛОГ ВЫХОД

0 - 20 мА

0,1 мА

0124

ДЕЙСТВ ЗНАчЕН 1

0 - 100 %

0,1 %

0125

ДЕЙСТВ ЗНАчЕН 2)

0 - 100 %

0,1 %

Код

Название

Диапазон

Разреше-

Значение по

Пользова-

ние

умолчанию

тель

0126

РАССОГЛАСОВАНИЕ

-100 - 100 %

0,1 %

0127

СИГНАЛ ОС ПИД-Р

-100 - 100 %

0,1 %

0128

ПОСЛЕД АВАРИЯ

0 - 26

0129

ВТОРАЯ АВАРИЯ

0 - 26

0130

ТРЕТЬЯ АВАРИЯ

0 - 26

0131

Д1-ПОСЛЕД КАНАЛ

0 - 255

0132

Д2-ПОСЛЕД КАНАЛ

0 - 255

0133

Д3-ПОСЛЕД КАНАЛ

0 - 255

0134

ТЕХНОЛ ПАРАМ 1

0135

ТЕХНОЛ ПАРАМ 2

0136

СчЕТчИК чАС

0,00 - 99,99 кч

0,01 кч

0137

СчЕТчИК МВТ-чАС

0 - 9999 МВтч

1 МВтч

Группа 10

ВХОДЫ УПРАВЛЕНИЯ

1001

ВХ УПР-Я ПОСТА1

0 - 10

2/4

1002

ВХ УПР-Я ПОСТА2

0 - 10

1003

НАПРАВЛЕНИЕ

1 - 3

Группа 11

НАСТРОЙКА ЗАДАНИЯ

1101

ТИП ЗАД ОТ КЛАВ

1 - 2

1 (ЗАДАНИЕ 1,Гц)

1102

ВЫБОР ПОСТА 1/2

1 - 8

1103

ИСТОчН ЗАДАНИЯ1

0 - 13

1104

ЗАДАНИЕ 1 MIN

0 - 250 Гц

1 Гц

0 Гц

1105

ЗАДАНИЕ 1 MAX

0 - 250 Гц

1 Гц

50 Гц

1106

ИСТОчН ЗАДАНИЯ2

0 - 13

1107

ЗАДАНИЕ 2 MIN

0 - 100 %

1 %

0 %

1108

ЗАДАНИЕ 2 MAX

0 - 500 %

1 %

100 %

Группа 12

ФИКСИР СКОРОСТИ

1201

ВЫБОР ФИКС СКОР

0 - 10

3/0

1202

ФИКСИР СКОР 1

0 - 250 Гц

0,1 Гц

5 Гц

1203

ФИКСИР СКОР 2

0 - 250 Гц

0,1 Гц

10 Гц

1204

ФИКСИР СКОР 3

0 - 250 Гц

0,1 Гц

15 Гц

1205

ФИКСИР СКОР 4

0 - 250 Гц

0,1 Гц

20 Гц

1206

ФИКСИР СКОР 5

0 - 250 Гц

0,1 Гц

25 Гц

1207

ФИКСИР СКОР 6

0 - 250 Гц

0,1 Гц

40 Гц

1208

ФИКСИР СКОР 7

0 - 250 Гц

0,1 Гц

50 Гц

Группа 13

АНАЛОГОВЫЕ ВХОДЫ

1301

MIN АВХ1

0 - 100 %

1 %

0 %

1302

MAX АВХ1

0 - 100 %

1 %

100 %

1303

ФИЛЬТР АВХ1

0 - 10 с

0,1 с

1304

MIN АВХ2

0 - 100 %

1 %

0 %

Код

Название

Диапазон

Разреше-

Значение по

Пользова-

ние

умолчанию

тель

1305

MAX АВХ2

0 - 100 %

1 %

100 %

1306

ФИЛЬТР АВХ2

0 - 10 с

0,1 с

Группа 14

РЕЛЕЙНЫЕ ВЫХОДЫ

1401

РЕЛЕЙНЫЙ ВЫХ 1

0 - 31

1402

РЕЛЕЙНЫЙ ВЫХ 2

0 - 31

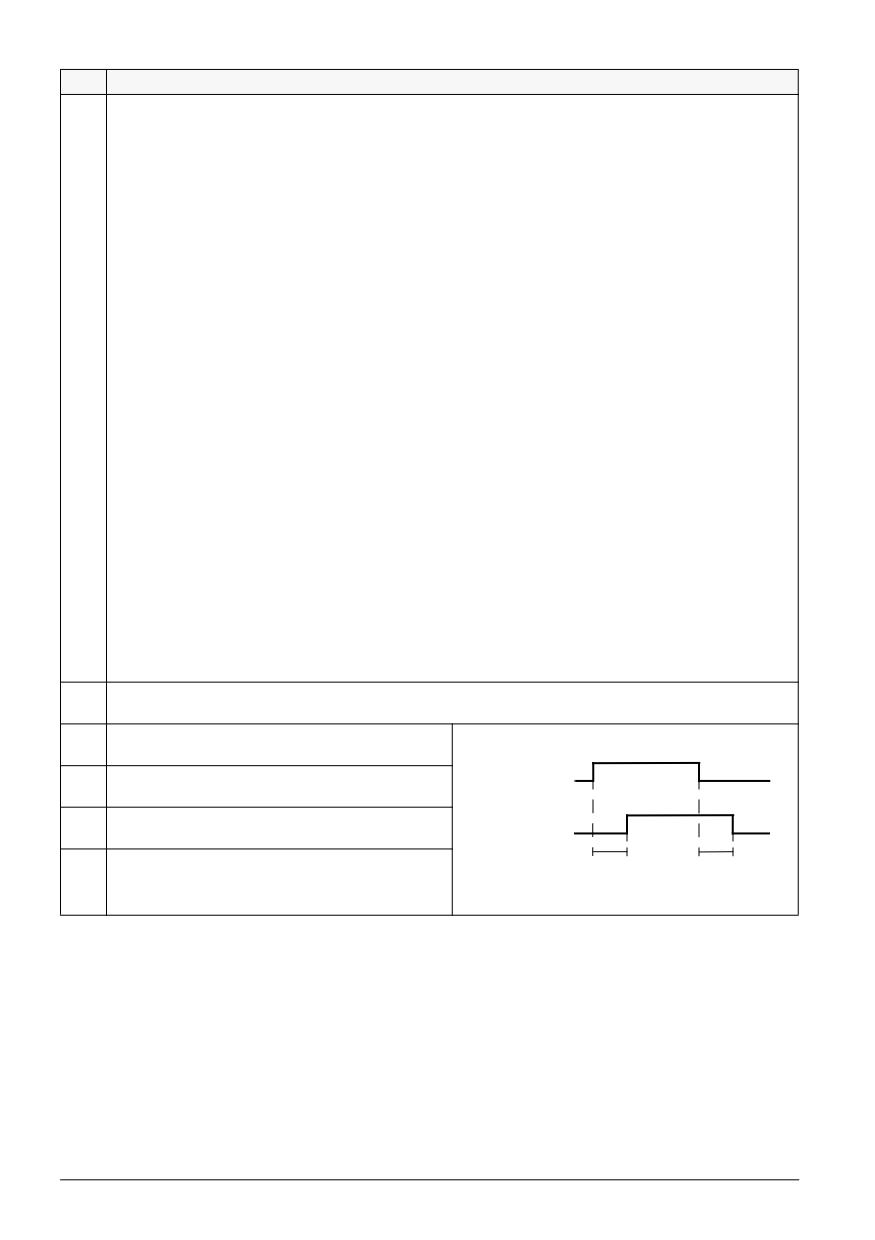

1403

ЗАДЕРЖ ВКЛРЕЛЕ1

0 - 3600 с

0,1 с; 1 с

0 с

1404

ЗАДЕРЖ ОТКРЕЛЕ1

0 - 3600 с

0,1 с; 1 с

0 с

1405

ЗАДЕРЖ ВКЛРЕЛЕ2

0 - 3600 с

0,1 с; 1 с

0 с

1406

ЗАДЕРЖ ОТКРЕЛЕ2

0 - 3600 с

0,1 с; 1 с

0 с

Группа 15

АНАЛОГ ВЫХОДЫ

1501

НАЗНАчЕНИЕ АВЫХ

102 - 137

103

1502

MIN ЗНАчЕН АВЫХ

0,0 Гц

1503

MAX ЗНАчЕН АВЫХ

50 Гц

1504

MIN УРОВЕН АВЫХ

0,0 - 20,0 мА

0,1 мА

0 мА

1505

MAX УРОВЕН АВЫХ

0,0 - 20,0 мА

0,1 мА

20,0 мА

1506

ФИЛЬТР АВЫХ

0 - 10 с

0,1 с

Группа 16

БЛОКИРОВКИ

1601

РАЗРЕШЕН ПУСКА

0 - 6

1602

БЛОКИР ПАРАМ

0 - 2

1 (ОТКРЫТО)

1604

СБРОС ЗАЩИТ

0 - 7

1605

ЗАПРЕТ МЕСТ УПР

0 - 1

0 (ОТКРЫТО)

1607

СОХР ПАРАМЕТРОВ

0 - 1

0 (СДЕЛАНО)

1608

ВЫВ АВАРИИ

0-1

0 (НЕТ)

Группа 20

ПРЕДЕЛЫ

2003

MAX ТОК

0,5*I_N- 1,5...1,7*I_N **

0,1 A

1,5*I_N **

2005

РЕГУЛЯТОР U MAX

0 - 1

1 (ВКЛ)

2006

РЕГУЛЯТОР U MIN

0 - 2

1 (ВКЛ НА 500MS)

2007

MIN чАСТОТА

0 - 250 Гц

1 Гц

0 Гц

2008

MAX чАСТОТА

0 - 250 Гц

1 Гц

50 Гц

Группа 21

ПУСК/СТОП

2101

УСЛОВИЯ ПУСКА

1 - 4

1 (ПРОГР РАЗГОН)

2102

УСЛОВИЯ ОСТАНОВ

1 - 2

1 (ВЫБЕГ)

2103

ТОК ФОРСИРОВКИ

0,5*I_N - 1,5...1,7*I_N **

0,1 A

1,2*I_N **

2104

ДЛИТ ПОСТ ТОКА

0 - 250 с

0,1 с

0 с

2105

ПРЕД НАМАГНИч

0 - 6

2106

ВРЕМЯ НАМАГНИч

0,0 - 130,0

0,1 с

2,0 с

2107

ЗАДЕРЖКА ПУСКА

0 - 1

1 (ВКЛ)

Код

Название

Диапазон

Разреше-

Значение по

Пользова-

ние

умолчанию

тель

Группа 22

УСКОРЕНИЕ/ЗАМЕДЛ

2201

ВРЕМ УСК/ЗАМ 1/2

0 - 5

2202

ВРЕМЯ УСКОРЕН 1

0,1 - 1800 с

0,1; 1 с

5 с

2203

ВРЕМЯ ЗАМЕДЛЕН1

0,1 - 1800 с

0,1; 1 с

5 с

2204

ВРЕМЯ УСКОРЕН 2

0,1 - 1800 с

0,1; 1 с

60 с

2205

ВРЕМЯ ЗАМЕДЛЕН2

0,1 - 1800 с

0,1; 1 с

60 с

2206

ГРАФИК УСК/ЗАМ

0 - 3

0 (ЛИНЕЙНЫЙ)

Группа 25

КРИТИЧ СКОРОСТИ

2501

ВЫБОР КРИТ СКОР

0 - 1

0 (ОТКЛ)

2502

КРИТ СКОР1 НИЖН

0 - 250 Гц

1 Гц

0 Гц

2503

КРИТ СКОР 1 ВЕРХ

0 - 250 Гц

1 Гц

0 Гц

2504

КРИТ СКОР2 НИЖН

0 - 250 Гц

1 Гц

0 Гц

2505

КРИТ СКОР 2 ВЕРХ

0 - 250 Гц

1 Гц

0 Гц

Группа 26

УПР ПОЛЕМ ДВИГАТ

2603

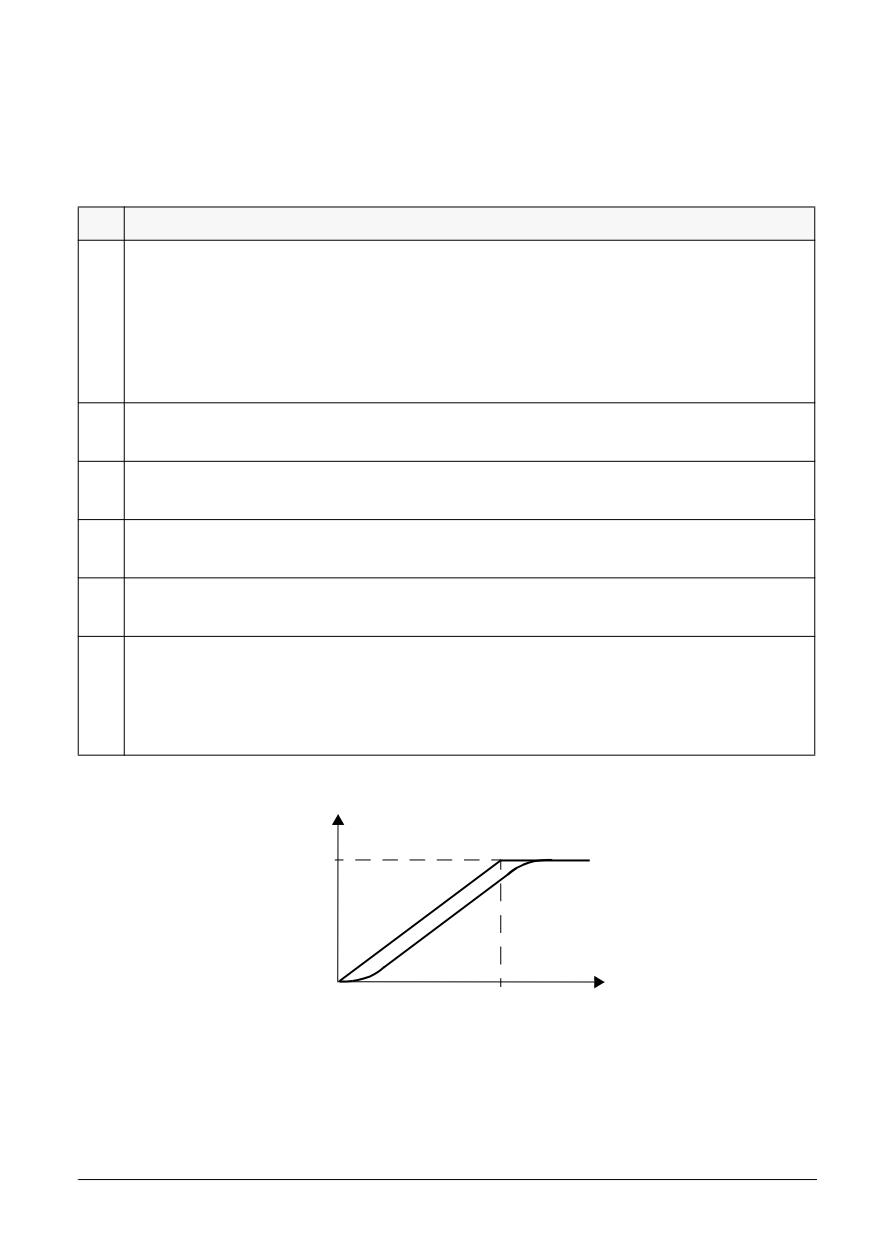

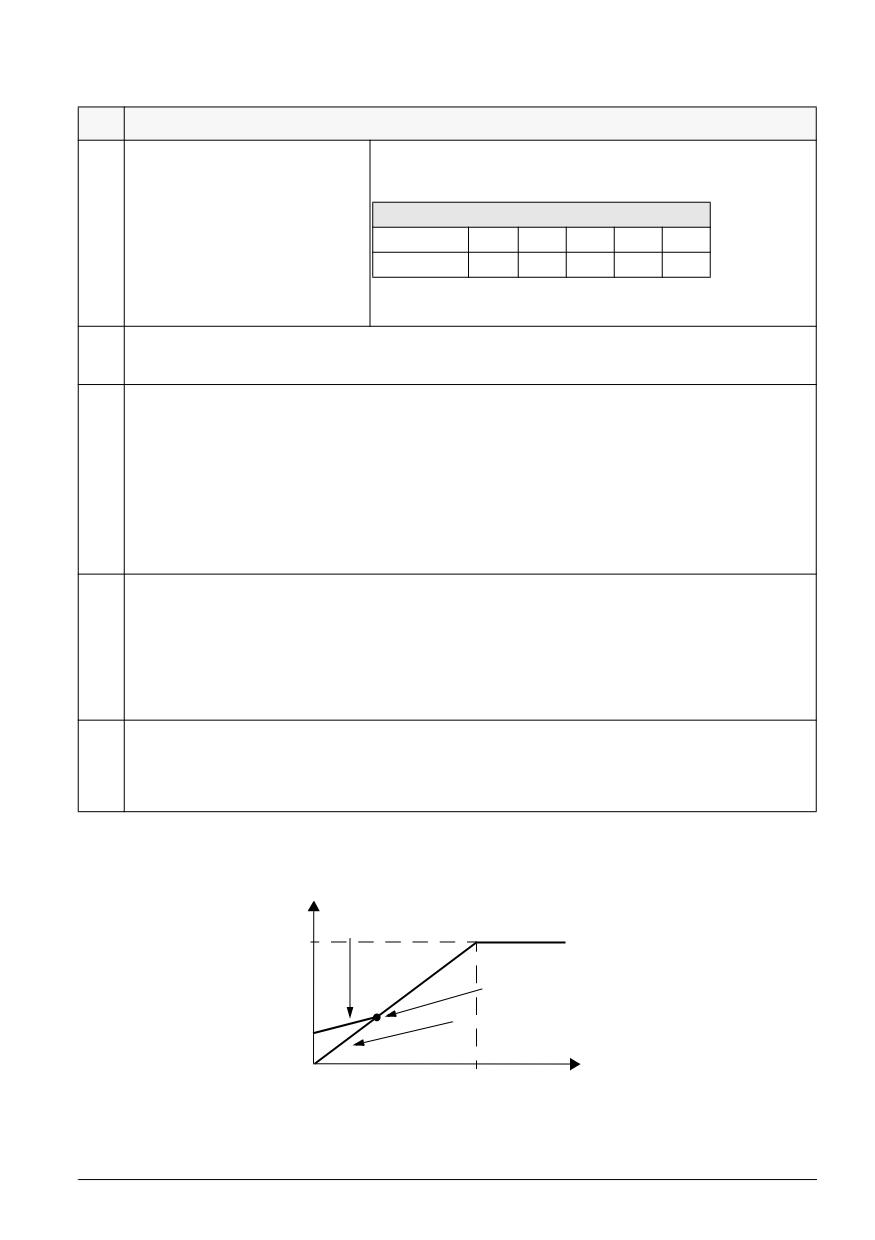

IR-КОМПЕНСАЦИЯ

0 - 60 В

1 V

10 В

2604

УРОВЕНЬ IR-КОМП

0 - 250 Гц

1 Гц

50 Гц

2605

МАЛЫЙ ШУМ

0 - 1

0 (ОТКЛ)

2606

U/F ЗАКОН

1 - 2

1 (ЛИНЕЙНЫЙ)

2607

КОМП СКОЛЬЖЕНИЯ

0 - 250 %

1 %

0 %

Группа 30

ФУНКЦ ПРИ АВАРИИ

3001

АВХ СИГНАЛ<MIN

0 - 3

1 (АВАРИЯ)

3002

ОБРЫВ ПАНЕЛ УПР

1 - 3

1 (АВАРИЯ)

3003

ВНЕШНЯЯ АВАРИЯ

0 - 5

0 (НЕТ)

3004

ТЕМП ЗАЩИТА ДВ

0 - 2

1 (АВАРИЯ)

3005

ПОСТ ВРЕМ НАГР

256 - 9999 с

1 с

500 с

3006

ПРЕДЕЛ НАГР ДВ

50 - 150 %

1 %

100 %

3007

ТОК НУЛ СКОРОСТ

25 - 150 %

1 %

70 %

3008

ТОчКА ИЗГИБА

1 - 250 Гц

1 Гц

35 Гц

3009

ОПРОКИДЫВАНИЕ

0 - 2

0 (НЕТ)

3010

ТОК ОПРОКИД

0,5*I_N - 1,5...1,7*I_N **

0,1 A

1,2* I_N **

3011

чАСТОТА ОПРОКИД

0,5 - 50 Гц

0,1 Гц

20 Гц

3012

ВРЕМЯ ОПРОКИД

10...400 с

1 с

20 с

3013

НЕДОГРУЗКА

0 - 2

0 (НЕТ)

3014

ТОК НЕДОГРУЗКИ

10...400 с

1с

20 с

3015

КРИВАЯ НЕДОГР

1 - 5

3022

AI1 ПРЕДЕЛ АВАР

0 - 100 %

1 %

0 %

3023

AI2 ПРЕДЕЛ АВАР

0 - 100 %

1 %

0 %

Код

Название

Диапазон

Разреше-

Значение по

Пользова-

ние

умолчанию

тель

Группа 31

АВТ ПОВТОР ВКЛЮЧ

3101

КОЛ-ВО АПВ

0 - 5

3102

ПЕРИОД АПВ

1,0 - 600,0 с

0,1 с

30 с

3103

ЗАДЕРЖКА ДО АПВ

0,0 - 120,0 с

0,1 с

0 с

3104

ПРЕВЫШЕНИЕ ТОКА

0 - 1

0 (НЕТ)

3105

ПРЕВЫШЕНИЕ U

0 - 1

0 (НЕТ)

3106

ПОНИЖЕНИЕ U

0 - 1

0 (НЕТ)

3107

АВХ СИГНАЛ<MIN

0 - 1

0 (НЕТ)

Группа 32

КОНТРОЛЬ ПАРАМ-В

3201

КОНТ ПАРАМЕТР 1

102 - 137

103

3202

НИЖН ПРЕДЕЛ КП1

3203

ВЕРХН ПРЕДЕЛ КП1

3204

КОНТ ПАРАМЕТР 2

102 - 137

103

3205

НИЖН ПРЕДЕЛ КП2

3206

ВЕРХН ПРЕДЕЛ КП2

Группа 33

ИНФОРМАЦИЯ

3301

ВЕРСИЯ ПРОГР

0.0.0.0 - f.f.f.f

3302

ДАТА ПРОВЕРКИ

yy.ww

Группа 34

ТЕХНОЛ ПЕРЕМЕННЫЕ

3401

ВЫБОР ДИСПЛЕЯ

1 - 2

1(СТАНДАРТНЫЙ)

3402

ВЫБОР ТЕХН ПЕР1

102 - 137

104

3403

УМНОЖ ТЕХН ПЕР1

1 - 9999

3404

ДЕЛЕН ТЕХН ПЕР1

1 - 9999

3405

МАСШТАБ Т ПЕР1

0 - 3

3406

РАЗМЕРН Т ПЕР1

0 - 31

1 (A)

3407

ВЫБОР ТЕХН ПЕР2

102 - 137

103

3408

УМНОЖ ТЕХН ПЕР2

1 - 9999

3409

ДЕЛЕН ТЕХН ПЕР2

1 - 9999

3410

МАСШТАБ Т ПЕР2

0 - 3

3411

РАЗМЕРН Т ПЕР2

0 - 31

3 (Гц)

Код

Название

Диапазон

Разреше-

Значение по

Пользова-

ние

умолчанию

тель

Группа 40

ПИД-РЕГУЛЯТОР

4001

КФ УСИЛЕНИЯ

0,1 - 100

0,1

1,0

4002

Т ИНТЕГРИРОВАН

0 - 600 с

0,1 с

60 с

4003

Т ДИФФЕРЕНЦИРОВ

0 - 60 с

0,1 с

0 с

4004

Т ФИЛЬТРА ДИФ

0 - 10 с

0,1 с

1 с

4005

ИНВЕРС ВЫХ РЕГ

0 - 1

0 (НЕТ)

4006

ВЫБОР ДЕЙСТВ ЗН

1 - 9

1 (ДЗ 1)

4007

ВЫБОР ВХОД ДЗ 1

1 - 2

2 (АВХ 2)

4008

ВЫБОР ВХОД ДЗ 2

1 - 2

2 (АВХ 2)

4009

ДЗ 1 MIN

0 - 1000 %

1 %

0 %

4010

ДЗ 1 MAX

0 - 1000 %

1 %

100 %

4011

ДЗ 2 MIN

0 - 1000 %

1 %

0 %

4012

ДЗ 2 MAX

0 - 1000 %

1 %

100 %

4013

ВЫДЕРЖКА ОТКЛ Р

0,0 - 3600 с

0,1; 1 с

60 с

4014

УРОВЕНЬ ОТК РЕГ

0,0 - 120 Гц

0,1 Гц

0 Гц

4015

ВЫДЕРЖКА ВКЛ Р

0,0 - 100 %

0,1 %

0 %

4016

НАСТРОЙКИ Р1/2

1 - 7

6 (НАСТРОЙКИ

Р1)

4017

ЗАДЕРЖКА ВКЛ

0 - 60 с

0,01 с

0,50 с

4018

УРОВЕНЬ ОТКЛ

0 - 5

0 (ВНУТРЕННЕЕ)

4019

ВЫБОР УСТАВКИ

1 - 2

2 (ВНЕШНЕЕ)

4020

ВНУТР УСТАВКА

0,0 - 100,0 %

0,1 %

40 %

Группа 41

ПИД-РЕГУЛЯТОР (2)

4101

КФ УСИЛЕНИЯ

0,1 - 100

0,1

1,0

4102

Т ИНТЕГРИРОВАН

1 - 600 с

0,1 с

60 с

4103

Т ДИФФЕРЕНЦИРОВ

0 - 60 с

0,1 с

0 с

4104

Т ФИЛЬТРА ДИФ

0 - 10 с

0,1 с

1 с

4105

ИНВЕРС ВЫХ РЕГ

0 - 1

0 (НЕТ)

4106

ВЫБОР ДЕЙСТВ ЗН

1 - 9

1 (ДЗ 1)

4107

ВЫБОР ВХОД ДЗ 1

1 - 2

2 (АВХ 2)

4108

ВЫБОР ВХОД ДЗ 2

1 - 2

2 (АВХ 2)

4109

ДЗ 1 MIN

0 - 1000 %

1 %

0 %

4110

ДЗ 1 MAX

0 - 1000 %

1 %

100 %

4111

ДЗ 2 MIN

0 - 1000 %

1 %

0 %

4112

ДЗ 2 MAX

0 - 1000 %

1 %

100 %

4119

ВЫБОР УСТАВКИ

1 - 2

2 (ВНЕШНЕЕ)

4120

ВНУТР УСТАВКА

0,0 - 100,0 %

0,1 %

40,0 %

Код

Название

Диапазон

Разреше-

Значение по

Пользова-

ние

умолчанию

тель

Группа 50

ПОСЛЕД ИНТЕРФЕЙС

5001

СКОР ОБМЕН DDCS

1, 2, 4, 8

1 (1 Mbits/s)

5002

НОМЕР УЗЛА DDCS

1 - 254

5003

ПЕРИОД ОШ ОБМЕН

0,1 - 60 с

0,1 с

1 с

5004

ОШИБКА ОБМЕНА

0 - 3

0 (НЕТ)

5005

ВЫБОР ПРОТОКОЛА

0 - 3

0 (НЕТ)

5006

ИСТ ВЫБОРА ПРОТ

0 - 2

0 (НЕТ)

5007

РЕЖИМ СЕТИ DDCS

1 - 2

1 (ЛОК СЕТЬ)

5008

УПР СЕТЬЮ DDCS

0 - 15

5009

АПП КОНФ DDCS

0 - 1

1 (ЗВЕЗДА)

Группа 51

ВНЕШН КОМ МОДУЛЬ

5101-

ПАРАМ 1-15 КОМ МОД

5115

Группа 52

СТАНДАРТ MODBUS

5201

НОМЕР УСТР-ВА

1 - 247

5202

СКОРОСТЬ ОБМЕНА

3, 6, 12, 24,48, 96, 192

96 (9600 bits/s)

5203

КОНТРОЛЬ чёТН

0 - 2

0 (НЕТ)

5206

НЕУСПЕШ СООБЩЕН

0 - FFFF

5207

УСПЕШ СООБЩЕНИЕ

0 - FFFF

5208

ПЕРЕПОЛН БУФЕР

0 - FFFF

5209

ОШИБКА ДАННЫХ

0 - FFFF

5210

ОШИБКА чёТНОСТИ

0 - FFFF

5211

ОШИБКА CRC

0 - FFFF

5212

ОШИБКА-ЗАНЯТ

0 - FFFF

5213

ОШИБКА ОБМЕНА 1

0 - 255

5214

ОШИБКА ОБМЕНА 2

0 - 255

5215

ОШИБКА ОБМЕНА 3

0 - 255

Группа 81

УПР НАСОСАМИ ВЕНТ

8103

УВЕЛ УСТАВКИ 1

0,0 - 100 %

0,1 %

0 %

8104

УВЕЛ УСТАВКИ 2

0,0 - 100 %

0,1 %

0 %

8105

УВЕЛ УСТАВКИ 3

0,0 - 100 %

0,1 %

0 %

8109

чАСТОТА ПУСКА 1

0,0 - 250 Гц

0,1 Гц

50 Гц

8110

чАСТОТА ПУСКА 2

0,0 - 250 Гц

0,1 Гц

50 Гц

8111

чАСТОТА ПУСКА 3

0,0 - 250 Гц

0,1 Гц

50 Гц

8112

чАСТОТА ОСТАН 1

0,0 - 250 Гц

0,1 Гц

25 Гц

8113

чАСТОТА ОСТАН 2

0,0 - 250 Гц

0,1 Гц

25 Гц

8114

чАСТОТА ОСТАН 3

0,0 - 250 Гц

0,1 Гц

25 Гц

8115

ЗАД ПУСК СП ДВ

0,0 - 3600 с

0,1 с; 1 с

5 с

8116

ЗАД ОСТ СП ДВ

0,0 - 3600 с

0,1 с; 1 с

3 с

Код

Название

Диапазон

Разреше-

Значение по

Пользова-

ние

умолчанию

тель

8117

КОЛ ВСПОМ ДВИГ

0 - 3

8118

ПЕР чЕРЕДОВАНИ

0,0 - 336 час

0,1 час

0,0 час (НЕТ)

8119

УРОВЕНЬ чЕРЕД

0,0 - 100,0 %

0,1 %

50 %

8120

КОНТР СОСТО НИ

0 - 6

4 (ДВХ 4)

8121

ШУНТИР РЕГУЛИР

0 - 1

0 (НЕТ)

8122

ЗАДЕРЖ ВКЛ PFC

0 - 10 с

0,01 с

0,5 с

* Максимальное значение коэффициента зависит от типа преобразователя частоты при

частоте переключения 4 кГц.

** Диапазон и значение по умолчанию зависят от типа привода и значения параметра 2605

МАЛЫЙ ШУМ.

Группа 99: Начальные установки

Параметры пусковых данных представляют собой особый набор параметров для настройки

преобразователя ACS 400 и ввода информации об электродвигателе.

Код

Описание

9901

ЯЗЫК

Выбор языка для пульта управления ACS-PAN-A.

0 = ENGLISH

3 = ITALIANO

6 = NEDERLANDS

9 = SUOMI

12 = RESERVED

1= ENGLISH (AM)

4 = ESPAÑOL

7 = FRANÇAIS

10 = SVENSKA

2 = DEUTSCH

5 = PORTUGUES

8 = DANSK

11 = РУССКИЙ

9902

МАКРОПРОГРАММА

Выбор макропрограммы. Этот параметр используется для выбора макропрограммы, которая

конфигурирует преобразователь ACS 400 для конкретного применения. Перечень предусмотренных

макросов и их описания приведены в разделе “Прикладные макросы”, начало на с. 49.

0 = ЗАВОД УСТ-КИ

3 = ЦИКЛ УПР

6 = ПИД-РЕГУЛИР

1= АББ СТАНДАРТ

4 = М-ПОТЕНЦИОМ

7 = ПРЕД НАМАГН

2 = 3-ПРОВОД УПР

5 = РУчНОЕ/АВТ

8 = УПР НАСОС ВЕНТ

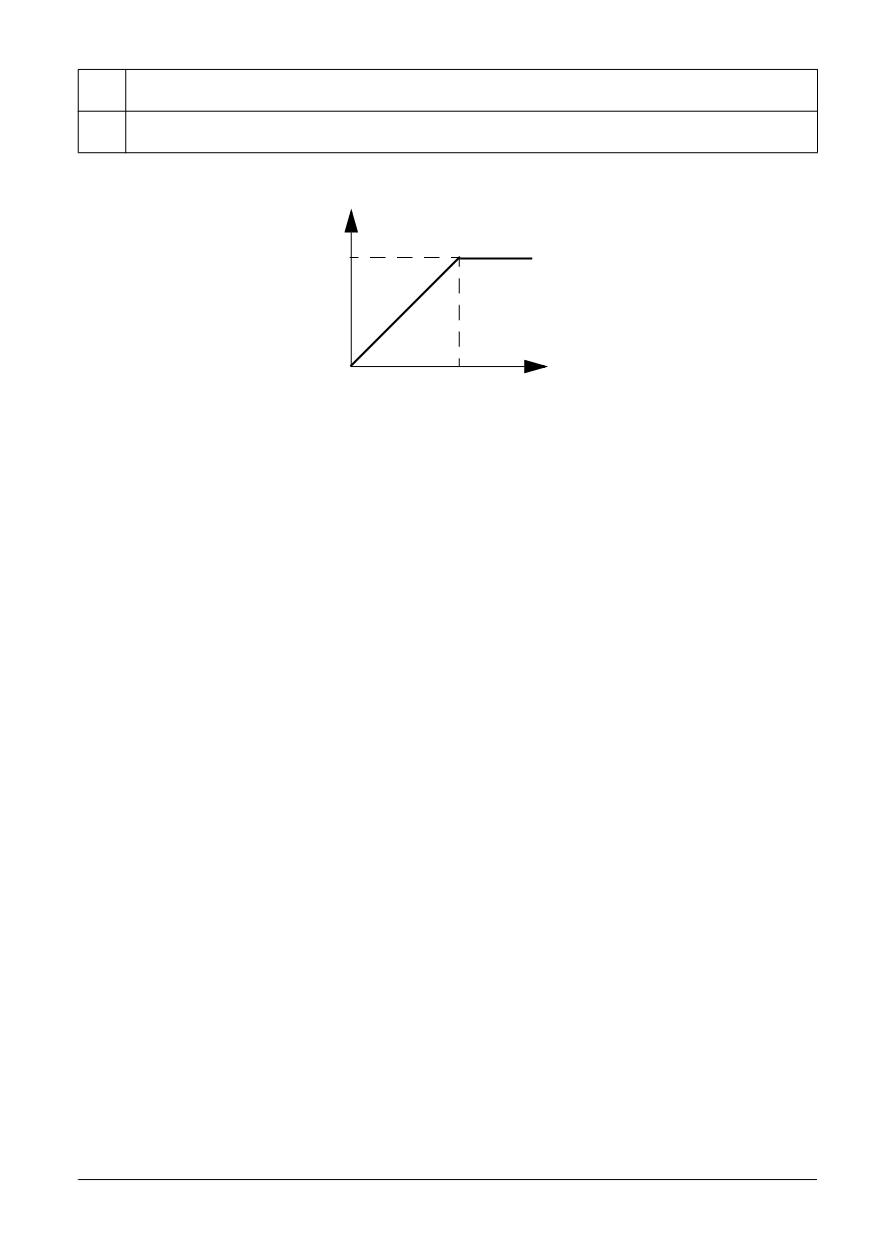

9905

НОМ НАПРЯЖЕН ДВ

Номинальное напряжение электродвигателя указано в его паспортной табличке. Этот параметр

определяет максимальное выходное напряжение, подаваемое преобразователем ACS 400 на

электродвигатель. Параметр «НОМ чАСТОТА ДВ» устанавливает такую частоту, при которой выходное

напряжение равно «НОМ НАПР ЖЕН ДВ». Преобразователь ACS 400 не может подавать на

электродвигатель напряжение, превышающее напряжение электросети.

См. рис. 36.

9906

НОМ ТОК ДВ

Номинальный ток электродвигателя указан в его паспортной табличке. Допустимый диапазон для

преобразователя ACS 400 составляет от 0,5 · I_N до 1,5 · I_N.

9907

НОМ ЧАСТОТА ДВ

Номинальная частота электродвигателя указана в его паспортной табличке (точка ослабления поля).

См. рис. 36.

9908

НОМ СКОРОСТЬ ДВ

Номинальная скорость электродвигателя указана в его паспортной табличке.

Группа 01: Текущие переменные

В данной группе содержатся текущие переменные привода, в том числе фактические сигналы

и ошибочные данные в памяти. Значения фактических сигналов измеряются или вычисляются

приводом и не могут устанавливаться пользователем. Ошибочные значения в памяти могут

быть стерты с пульта управления пользователем.

Код

Описание

0102

СКОРОСТЬ

Показывает расчетную скорость электродвигателя (об/мин).

0103

ВЫХ ЧАСТОТА

Показывает частоту (Гц), подаваемую на электродвигатель. (Также отображается на выходном

дисплее.)

0104

ТОК

Показывает ток электродвигателя, измеряемый преобразователем ACS 400.

(Также отображается в режиме индикации OUTPUT [выход].)

0105

ВРАЩ МОМЕНТ

Величина выходного момента. Вычисленная величина момента на валу электродвигателя,

выраженная в % от номинального момента электродвигателя.

0106

МОЩНОСТЬ

Показывает измеренную мощность электродвигателя (кВт).

Примечание. Пульт ACS 100-PAN не будет отображать единицу измерения («кВт»).

0107

U ЗВ ПОСТ ТОКА

Показывает напряжение шины постоянного тока, измеряемое преобразователем ACS 400.

Напряжение отображается в вольтах постоянного тока.

0109

U ВЫХ ПЧ

Показывает напряжение, подаваемое на электродвигатель.

0110

ТЕМПЕРАТУРА ПЧ

Показывает температуру радиатора преобразователя ACS 400 в градусах Цельсия.

0111

ВНЕШ ЗАДАНИЕ 1

Значение внешней опорной частоты 1 (Гц)

0112

ВНЕШ ЗАДАНИЕ 2

Значение внешней опорной частоты 2 (%)

0113

ПОСТ УПРАВЛЕНИЯ

Показывает активный пульт управления. Варианты:

0 = МЕСТНЫЙ

1 = ВНЕШНИЙ1

2 = ВНЕШНИЙ 2

Описание различных источников (пультов) управления приведено в разделе “Приложение A”, начало

на с. 159.

0114

СЧЕТЧИК ЧАС/СБР

Показывает общее время работы преобразователя ACS 400 в часах (ч). Для сброса этого параметра

следует в режиме установки параметров одновременно нажать клавиши UP и DOWN.

0115

СЧЕТ КВТ-ЧАС/СБР

Подсчитывает подсчитанный расход электроэнергии (кВт-ч) во время работы преобразователя

ACS 400. Для сброса этого параметра следует в режиме установки параметров одновременно

нажать клавиши UP и DOWN.

0116

ВЫХОД БЛОКА РЕГ

Опорная величина (в процентах), получаемая от регулирующего блока. Эта величина от регулятора

ПИД или PFC, в зависимости от выбранной макропрограммы. В противном случае значение

поступает от 0112 ВНЕШ ЗАДАНИЕ 2.

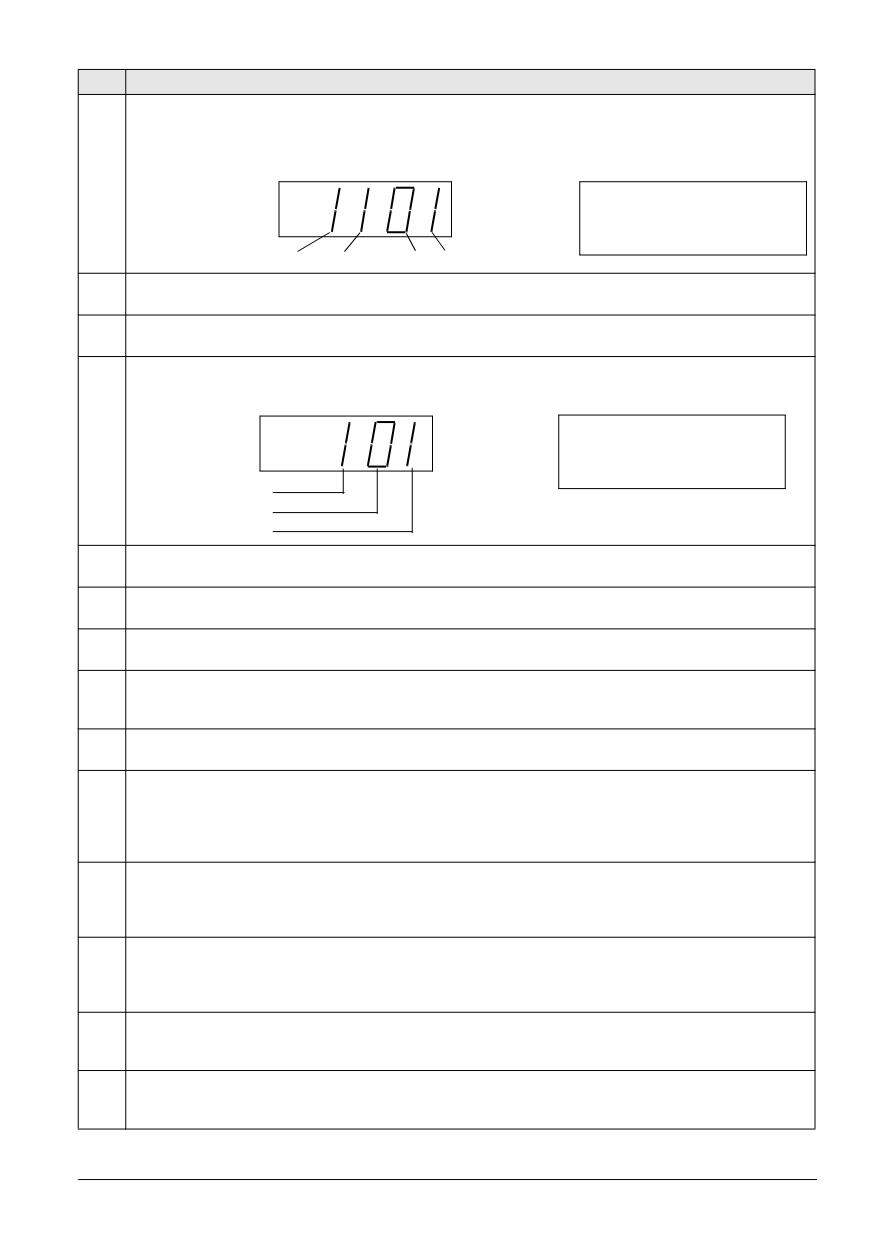

Код

Описание

0117

СОСТОЯН ДВХ 1-4

Состояние четырех цифровых входов. Состояние отображается в виде двоичных чисел. Если вход

активизирован, дисплей будет отображать 1. Если вход деактивизирован, дисплей будет

отображать 0.

ACS100-PAN

ACS-PAN

000001101BIN

ДВХ 4

ДВХ 3

ДВХ 2 ДВХ 1

0118

АНАЛОГ ВХОД 1

Относительное значение аналогового входа 1 отображается в процентах.

0119

АНАЛОГ ВХОД 2

Относительное значение аналогового входа 2 отображается в процентах.

0121

СОСТ ДВХ5, РЕЛЕ

Состояние цифрового входа 5 и релейных выходов. Цифра «1» означает, что реле возбуждено, а

цифра «0» - что реле обесточено.

ACS100-P

ACS-PAN

000000101BIN

ДВХ 5

Состояние реле 2

Состояние реле 1

0122

АНАЛОГ ВЫХОД

Величина аналогового выходного сигнала в миллиамперах.

0124

ДЕЙСТВ ЗНАЧЕН 1

Фактическое значение 1 ПИД/PFC-контроллера (ДЗ1), отображаемое в процентах.

0125

ДЕЙСТВ ЗНАЧЕН 2

Фактическое значение 2 ПИД/PFC-контроллера (ДЗ2), отображаемое в процентах.

0126

РАССОГЛАСОВАНИЕ

Показывает разность между опорной величиной и фактическим значением технологического ПИД/

PFC-контроллера.

0127

СИГНАЛ ОС ПИД-Р

Сигнал обратной связи (фактическое значение) для ПИД/PFC-контроллера.

0128

ПОСЛЕД АВАРИЯ

Последняя зарегистрированная неисправность (0 = неисправность отсутствует). См. раздел

“Диагностика”, начало на с. 153.

Индикация может быть снята с пульта управления одновременным нажатием кнопок UP и DOWN,

когда система находится в режиме установки параметров.

0129

ВТОРАЯ АВАРИЯ

Предыдущая зарегистрированная неисправность. См. раздел “Диагностика”, начало на с. 153.

Индикация может быть снята с пульта управления одновременным нажатием кнопок UP и DOWN,

когда система находится в режиме установки параметров.

0130

ТРЕТЬЯ АВАРИЯ

Самая старая из зарегистрированных неисправностей. См. раздел “Диагностика”, начало на с. 153.

Индикация может быть снята с пульта управления одновременным нажатием кнопок UP и DOWN,

когда система находится в режиме установки параметров.

0131

Д1-ПОСЛЕД КАНАЛ

Свободное место, в которое могут быть записаны данные, полученные по последовательному каналу

связи.

0132

Д2-ПОСЛЕД КАНАЛ

Свободное место, в которое могут быть записаны данные, полученные по последовательному каналу

связи.

Группа 10: Входы управления

Команды пуска, останова и направления могут быть поданы с пульта управления или от одного

из двух внешних пунктов (пост 1, пост 2). ВЫБОР ОДНОГО ИЗ ДВУХ ВНЕШНИХ ПУНКТОВ ПРОИЗВОДИТС

С ПОМОЩЬЮ ПАРАМЕТРА 1102 выбор поста 1/2. Дополнительную информацию о пунктах

управления можно получить в разделе “Приложение A”, начало на с. 159.

Код

Описание

1001

ВХ УПР-Я ПОСТА1

Определяют соединение и источник команд Пуск/Останов/Направление для источника внешнего

управления 1 (ПОСТ 1).

0 = НЕ ВЫБРАН

Источник команд Пуск/Останов/Направление для ВНЕШНИЙ1 не выбран.

1 = ДВХ 1

К цифровому входу ДВХ1 подключен двухпроводный канал Пуск/Останов.

Вход ДВХ1 деактивизирован = Останов; вход ДВХ1 активизирован = Пуск. *

2 = ДВХ 1,2

Двухпроводный канал Пуск/Останов, Направление. Канал Пуск/Останов, как и прежде, подключен к

цифровому входу ДВХ1. Канал «Направление» подключен к цифровому входу ДВХ2.

Вход ДВХ2 деактивизирован = прямое направление; вход ДВХ2 активизирован = обратное

направление. Для управления направлением параметр 1003 «НАПРАВЛЕНИЕ» должен иметь значение

«ВПЕРЕД, НАЗАД».

3 = ДВХ 1И,2И

Трехпроводный канал Пуск/Останов. Команды Пуск/Останов подаются с помощью импульсных

кнопок (P обозначает «импульс»). Кнопка пуска является нормально разомкнутой и подключена к

цифровому входу ДВХ1. Кнопка останова является нормально замкнутой и подключена к

цифровому входу ДВХ2. Несколько пусковых кнопок включены параллельно, а несколько кнопок

останова включены последовательно. *,**

4 = ДВХ 1И,2И,3

Трехпроводный канал Пуск/Останов, Направление. Канал Пуск/Останов подключен как и в случае

ДВХ1P,2P. Канал «Направление» подключен к цифровому входу ДВХ3. Вход ДВХ3 деактивизирован

= прямое направление; вход ДВХ3 активизирован = обратное направление. Для управления направ-

лением параметр 1003 «НАПРАВЛЕНИЕ» должен иметь значение «ВПЕРЕД, НАЗАД». **

5 = ДВХ 1И,2И,3И

Прямой пуск, Обратный пуск и Останов. Команды пуска и направления подаются одновременно

двумя отдельными импульсными кнопками (И обозначает «импульс»). Кнопка останова является

нормально замкнутой и подключена к цифровому входу ДВХ3. Кнопки прямого пуска и обратного

пуска являются нормально разомкнутыми и подключены к цифровым входам ДВХ1 и ДВХ2

соответственно. Несколько пусковых кнопок включено параллельно, а несколько кнопок останова -

последовательно. Для управления направлением параметр 1003 «НАПРАВЛЕНИЕ» должен иметь

значение «ВПЕРЕД, НАЗАД». **

6 = ДВХ 5

К цифровому входу ДВХ5 подключен двухпроводный канал Пуск/Останов.

Вход ДВХ5 деактивизирован = Останов; вход ДВХ5 активизирован = Пуск. *

7 = ДВХ 5,4

Двухпроводный канал Пуск/Останов/Направление. Канал Пуск/Останов подключен к цифровому

входу ДВХ5. Канал «Направление» подключен к цифровому входу ДВХ4. Вход ДВХ4

деактивизирован = прямое направление; вход ДВХ4 активизирован = обратное направление. Для

управления направлением параметр 1003 «НАПРАВЛЕНИЕ» должен иметь значение «ВПЕРЕД, НАЗАД».

8 = КЛАВИАТУРА

Если активен источник внешнего управления 1, то команды Пуск/Останов и Направление подаются с

пульта управления. Для управления направлением параметр 1003 «НАПРАВЛЕНИЕ» должен иметь

значение «ВПЕРЕД, НАЗАД».

Код

Описание

9 = ДВХ 1В,2Н

Команда прямого пуска подается, когда активизирован вход ДВХ1 и деактивизирован вход ДВХ2.

Команда пуска в реверсе подается, если ДВХ1=0 и ДВХ2=1. В остальных случаях подается команда

останова.

10 = ПОСЛЕД КАНАЛ

Команды Пуск/Останов и Направление подаются через последовательную линию связи.

* Примечание. В случаях 1, 3, 6 направление определяется параметром 1003 «НАПРАВЛЕНИЕ». Выбор

значения 3 (ВПЕРЕД, НАЗАД) устанавливает прямое направление вращения.

** Примечание. Сигнал останова должен быть активизирован до того, как может быть подана

команда пуска.

1002

ВХ УПР-Я ПОСТА2

Определяют соединение и источник команд Пуск/Останов/Направление для источника внешнего

управления 2 (ПОСТ 2).

См. приведенный выше параметр 1001 ВХ УПР-Я ПОСТА 1.

1003

НАПРАВЛЕНИЕ

1 = ВПЕРЕД

2 = НАЗАД

3 = ВПЕРЕД,НАЗАД

Блокировка направления вращения. Этот параметр позволяет вам фиксировать прямое или

обратное направление вращения электродвигателя. Если вы выбираете 3 (ВПЕРЕД,НАЗАД), то

направление вращения устанавливается в соответствии с заданной командой направления.

Группа 11: Настройка задания

Команды выбора опорного сигнала могут быть поданы с пульта управления или с одного из

двух внешних пунктов. Выбор одного из двух внешних пунктов производится с помощью

параметра 1102 выбор поста 1/2. Дополнительную информацию о пунктах управления можно

получить в разделе “Приложение A”, начало на с. 159.

Код

Описание

1101

ТИП ЗАД ОТ КЛАВ

Выбор опорного сигнала активного пульта управления в режиме местного управления.

1 = ЗАДАНИЕ 1,ГЦ

Опорный сигнал пульта управления задается в герцах.

2 = ЗАДАНИЕ 2, %

Опорный сигнал пульта управления задается в процентах (%).

1102

ВЫБОР ПОСТА 1/2

Устанавливает вход, используемый для выбора внешнего пункта управления, или же фиксирует его

на ПОСТ1 или ПОСТ2. Этим параметром определяется внешний пункт управления как для команд

Пуск/Останов/Направление, так и для опорного сигнала.

1...5 = ДВХ1...ДВХ5

Внешний пункт управления 1 или 2 выбирается в зависимости от состояния выбранного цифрового

входа (ДВХ1...ДВХ5), где деактивизация = ПОСТ1, а активизация = ПОСТ2.

6 = ПОСТ1

Выбирается внешний пункт управления 1 (ПОСТ1). Источники управляющих сигналов для ПОСТ1

определяются параметром 1001 (команды Пуск/Останов/Направление) и параметром 1103 (опорный

сигнал).

7 = ПОСТ2

Выбирается внешний пункт управления 2 (ПОСТ2). Источники управляющих сигналов для ПОСТ2

определяются параметром 1002 (команды Пуск/Останов/Направление) и параметром 1106 (опорный

сигнал).

8 = ПОСЛЕД КАНАЛ

Внешний пункт управления 1 или 2 выбирается через последовательный канал связи.

1103

ИСТОЧН ЗАДАНИЯ1

Этот параметр выбирает источник для опорного сигнала 1.

0 = КЛАВИАТУРА

Опорный сигнал подается с пульта управления.

1 = АВХ 1

Опорный сигнал подается через аналоговый вход 1.

2 = АВХ 2

Опорный сигнал подается через аналоговый вход 2.

3 = АВХ 1/ДЖОЙСТ; 4 = АВХ 2/ДЖОЙСТ

Опорный сигнал подается через аналоговый вход 1 (или, соответственно, 2), конфигурированный для

джойстика. Минимальный входной сигнал при максимальном опорном сигнале вращает привод в

обратном направлении. Максимальный входной сигнал при максимальном опорном сигнале враща-

ет привод в прямом направлении (см. рис. 37). См. также параметр 1003 «НАПРАВЛЕНИЕ».

Внимание! Опорный сигнал для джойстика должен быть равен 0,3 В (0,6 мА) или больше. Если

используется сигнал 0...10 В, то в случае потери управляющего сигнала преобразователь ACS 400

при максимальном опорном сигнале будет вращаться в обратном направлении. Установите

параметр 3022 AI1 FAULT LIMIT1 на величину 3 % (соответствующую 0,3 В) или выше, а параметр

3023 AI2 FAULT LIMIT в 1 (АВАРИЯ), и тогда при потере управляющего сигнала преобразователь ACS 400

будет останавливаться.

Код

Описание

ЗАДАНИЕ 1 MAX

ЗАДАНИЕ 1 MIN

- ЗАДАНИЕ 1 MIN

10 В/ 20 мА

Гистерезис составляет 4 % от полной шкалы

- ЗАДАНИЕ 1 MAX

2 В/ 4 мА

EXT REF 1 MIN

0 В/ 0 мА

-2%

+2%

- EXT REF 1 MIN

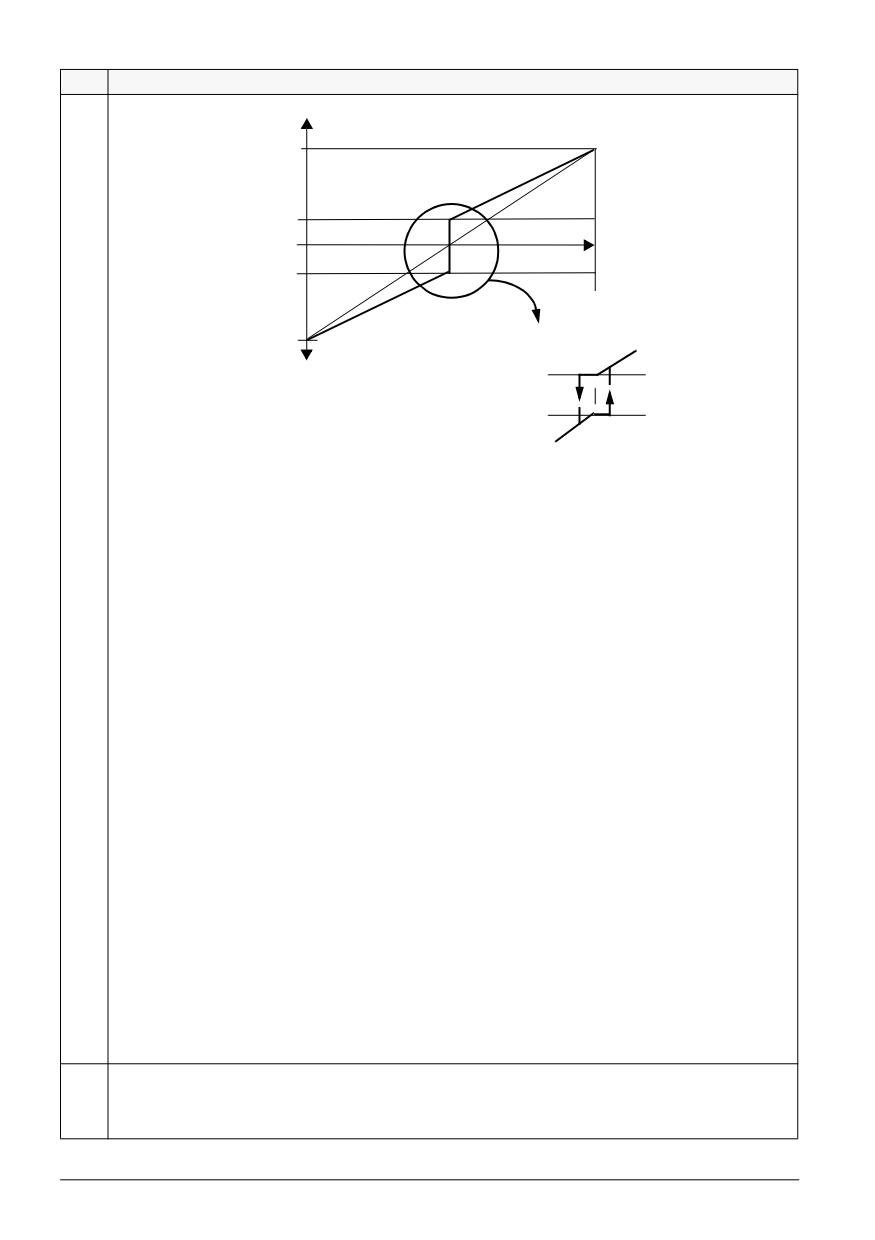

Рис. 37. Управление с помощью джойстика. Максимум для внешнего опорного

сигнала 1 устанавливается с помощью параметра 1105, и минимум - с помощью

параметра 1104.

5 = ДВХ 3Б,4М(0)

Опорный сигнал скорости подается через цифровые входы при управлении электродвигателем с

помощью потенциометра. Цифровой вход ДВХ3 увеличивает скорость (Б обозначает повышение), а

цифровой вход ДВХ4 уменьшает скорость (М обозначает понижение). (0) указывает, что при подаче

команды останова этот опорный сигнал будет сбрасываться на нуль. Скорость изменения опорного

сигнала регулируется параметром 2204 ВРЕМЯ УСКОРЕН 2.

6 = ДВХ 3Б,4М

Как и в предыдущем случае, за исключением того, что при подаче команды останова опорный

сигнал скорости на нуль сбрасываться не будет. При пуске ACS 400 электродвигатель будет

разгоняться при выбранном ускорении до записанного в памяти опорного значения.

7 = ДВХ 4Б,5М

Как и в предыдущем случае, за исключением того, что используются цифровые входы ДВХ4 и ДВХ5.

8 = ПОСЛЕД КАНАЛ

Опорный сигнал подается через последовательный канал связи.

9 = ПОСЛЕД+АВХ1

10 = ПОСЛЕД*АВХ1

Опорный сигнал поступает по последовательному каналу связи. Сигнал с аналогового входа 1

объединяется с опорным , поступающим по информационной шине (операция суммирования или

умножения). За более подробной информацией обратитесь к разделу “Стандартная связь по

последовательному каналу” на стр. 129.

11 = DI3U,4D(RNC)

12 = DI3U,4D(NC)

13 = DI4U,5D(NC)

Варианты выбора 11, 12, 13 такие же, как и варианты выбора 5, 6, 7 соответственно, за исключением

того, что опорное значение не копируется при

• переходе от EXT1 к EXT 2, или

• переходе от EXT2 к EXT1, или

переходе от местного режима к дистанционному.

1104

ЗАДАНИЕ 1 MIN

Устанавливает минимальную опорную частоту (в герцах) для внешнего источника 1. Когда сигнал

аналогового входа находится на минимуме, внешний опорный сигнал 1 равен ЗАДАНИЕ 1 MIN. См.

рис. 38.

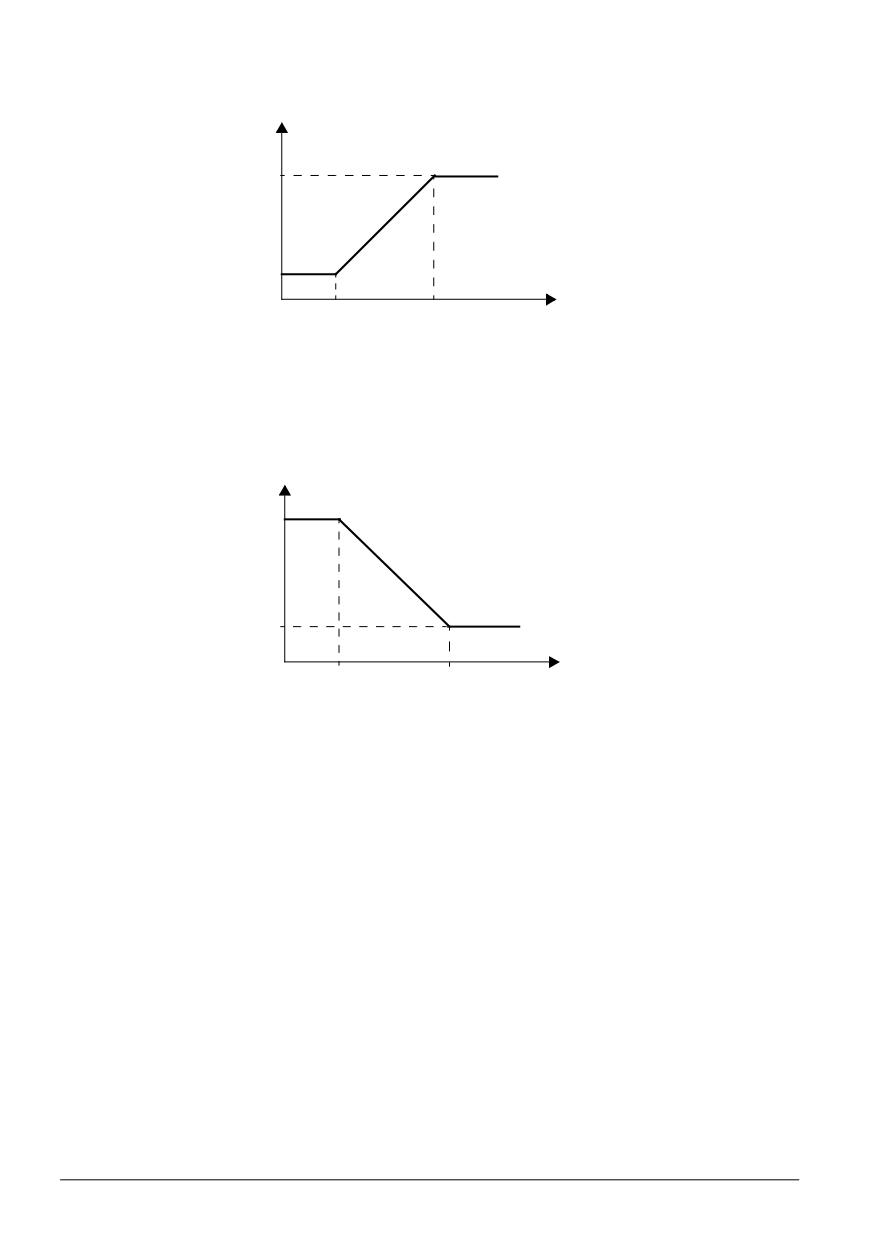

Код

Описание

1105

ЗАДАНИЕ 1 MAX

Устанавливает максимальную опорную частоту (в герцах) для внешнего источника 1. Когда сигнал

аналогового входа находится на максимуме, внешний опорный сигнал 1 равен ЗАДАНИЕ 1 MAX. См.

рис. 38.

1106

ИСТОЧН ЗАДАНИЯ2

Этот параметр выбирает источник для внешнего опорного сигнала 2. Варианты те же, что и в случае

внешнего опорного сигнала 1, см. 1103 ИСТОчН ЗАДАНИ 1.

1107

ЗАДАНИЕ 2 MIN

Устанавливает минимальный опорный сигнал в процентах. Когда сигнал аналогового входа

находится на минимуме, внешний опорный сигнал 2 равен ЗАДАНИЕ 2MIN. См. рис. 38.

• Если выбирается макрос ПИД- или PFC-регулирования, то этот параметр устанавливает

минимальный опорный сигнал процесса.

• Если выбирается любой другой макрос, кроме макроса ПИД-регулирования, то этот параметр

устанавливает минимальную опорную частоту. Данное значение задается в процентах от

максимальной частоты.

1108

ЗАДАНИЕ 2 MAX

Устанавливает максимальный опорный сигнал в процентах. Когда сигнал аналогового входа

находится на максимуме, внешний опорный сигнал 2 равен ЗАДАНИЕ 2 MAX. См. рис. 38.

• Если выбирается макрос ПИД- или PFC-регулирования, то этот параметр устанавливает

максимальный опорный сигнал процесса.

• Если выбирается любой другой макрос, кроме макроса ПИД-регулирования, то этот параметр

устанавливает максимальную опорную частоту. Данное значение задается в процентах от

максимальной частоты.

Группа 12: Фиксированные скорости

Преобразователь ACS 400 имеет 7 программируемых постоянных скоростей от нуля до 250 Гц.

Отрицательные значения для постоянных скоростей задаваться не могут.

Если разрешен опорный сигнал ПИД-регулирования, если привод находится в режиме

локального управления или если активен режим PDC (управление насосами и вентиляторами),

то выбранные фиксированные скорости игнорируются.

Примечание.Параметр 1208 фиксир скор 7 действует так же, как и так называемая скорость

ошибки, которая может быть активизирована, если потерян управляющий сигнал. См.

параметр 3001 АВХ СИГНАЛ<MIN и параметр 3002 ОБРЫВ ПАНЕЛ УПР.

Код

Описание

1201

ВЫБОР ФИКС СКОР

Этот параметр определяет, какие цифровые входы используются для выбора постоянных скоростей.

0 = НЕТ

Функция постоянной скорости запрещена.

1...5 = ДВХ1...ДВХ5

Постоянная скорость 1 выбирается с помощью цифровых входов ДВХ1...ДВХ5. Активизирован

цифровой вход = активизирована постоянная скорость 1.

6 = ДВХ1,2

Три постоянные скорости (1 ... 3) выбираются двумя цифровыми входами.

Выбор постоянной скорости цифровыми входами ДВХ1,2.

Таблица 13 Выбор постоянной скорости цифровыми входами ДВХ1,2.

ДВХ 1

ДВХ 2

Функция

Фиксированная скорость не выбрана

Фиксированная скорость 1 (1202)

Фиксированная скорость 2 (1203)

Фиксированная скорость 3 (1204)

0 = вход ДВХ деактивизирован; 1 = вход ДВХ активизирован

7 = ДВХ3,4

Три постоянные скорости (1 ... 3) выбираются двумя цифровыми входами, как и в случае ДВХ1,2.

8 = ДВХ4,5

Три постоянные скорости (1 ... 3) выбираются двумя цифровыми входами, как и в случае ДВХ1,2.

9 = ДВХ1,2,3

Семь постоянных скоростей (1 ... 7) выбираются тремя цифровыми входами.

Таблица 14 Выбор постоянной скорости цифровыми входами ДВХ1,2,3.

ДВХ 1

ДВХ 2

ДВХ 3

Функция

Фиксированная скорость не выбрана

Фиксированная скорость 1 (1202)

Фиксированная скорость 2 (1203)

Фиксированная скорость 3 (1204)

Фиксированная скорость 4 (1205)

Фиксированная скорость 5 (1206)

Фиксированная скорость 6 (1207)

Фиксированная скорость 7 (1208)

0 = вход ДВХ деактивизирован; 1 = вход ДВХ активизирован

10 = ДВХ3,4,5

Семь постоянных скоростей (1 ... 7) выбираются тремя цифровыми входами как и в случае ДВХ1,2,3.

1202

ФИКСИР СКОР 1...ФИКСИР СКОР 7

-1208

Постоянные скорости 1-7.

Группа 13: Аналоговые входы

Код

Описание

1301

MIN AВХ 1

Минимальная относительная величина входа АВХ1 (%). Величина соответствует минимальному опор-

ному сигналу, установленному параметром 1104 ЗАДАНИЕ 1 MIN или 1107 ЗАДАНИЕ 2 MIN. MIN AВХ не

может быть больше MAX AВХ.

См. рис. 38.

1302

MAX AВХ 1

Максимальная величина входа АВХ1 (%). Величина соответствует максимальному опорному сигналу,

установленному параметром 1105 ЗАДАНИЕ 1 MAX или 1108 ЗАДАНИЕ 2 MAX.

См. рис. 38.

1303

ФИЛЬТР AВХ 1

Постоянная времени фильтра для аналогового входа АВХ1. Когда изменяется величина аналогового

входа, то 63 % такого изменения происходит в течение времени, задаваемого этим параметром.

Примечание. Если даже выбрать значение постоянной времени фильтра равным нулю секунд, то из-

за наличия аппаратных средств интерфейса сигнал все же будет фильтроваться с постоянной

времени 25 мс. Это не может быть изменено никакими параметрами.

[%]

Нефильтрованный сигнал

100

Отфильтрованный сигнал

Постоянная времени

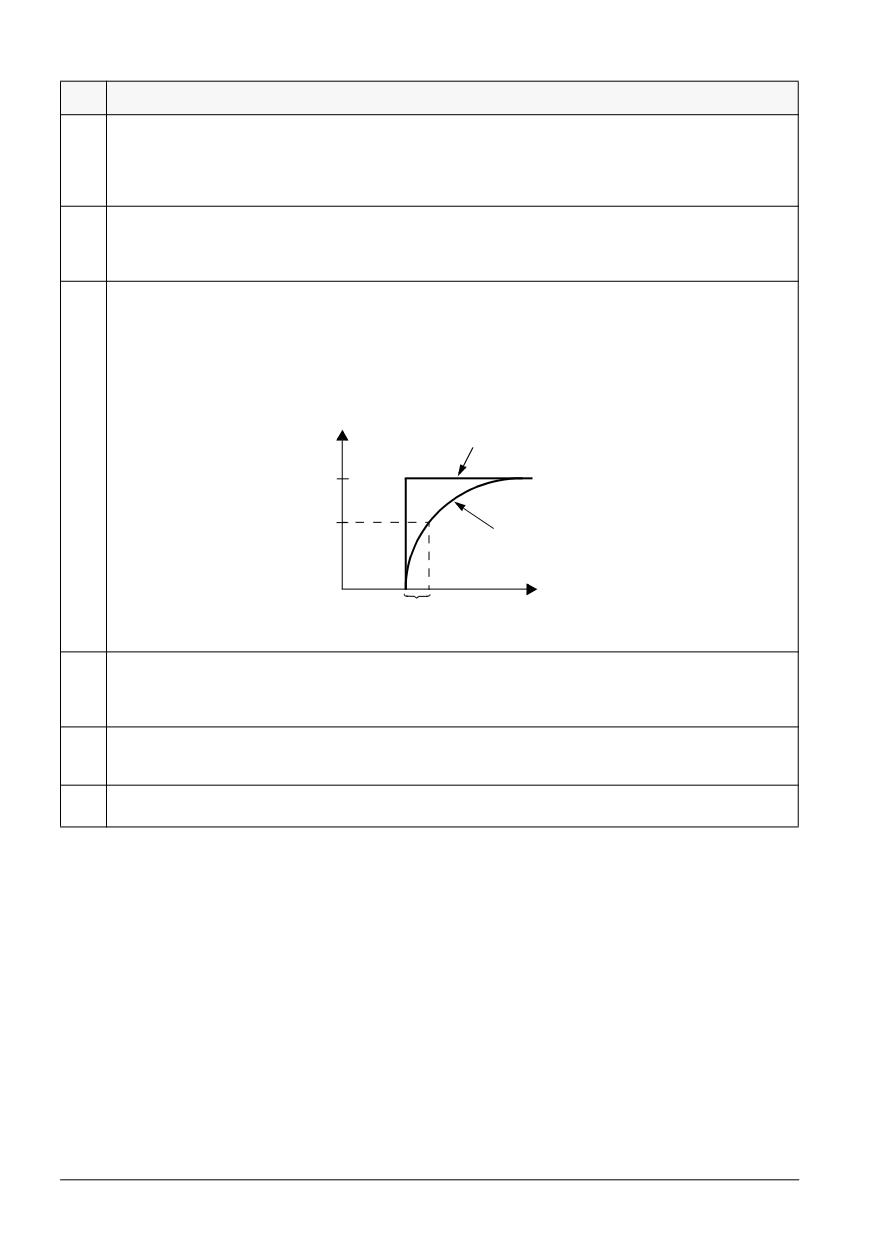

Рис. 39. Постоянная времени фильтра для аналогового входа АВХ1.

1304

MIN AВХ 2

Минимальная величина входа АВХ2 (%). Величина соответствует минимальному опорному сигналу,

установленному параметром 1104 ЗАДАНИЕ 1 MIN или 1107 ЗАДАНИЕ 2 MIN. MIN AВХ не может быть

больше MAX AВХ.

1305

MAX AВХ 2

Максимальная величина входа AI2 (%). Величина соответствует максимальному опорному сигналу,

установленному параметром 1105 ЗАДАНИЕ 1 MAX или 1108 ЗАДАНИЕ 2 MAX.

1306

ФИЛЬТР AВХ 2

Постоянная времени фильтра для аналогового входа АВХ2. См. параметр 1303 ФИЛЬТР AВХ 1.

Пример. Для задания минимально допустимого значения аналогового входа 4 мА значение

параметра 1301 MIN AВХ 1 (1304 MIN AВХ 2) вычисляется следующим образом:

Значение (%)= Требуемое миним. значение / Полный диапазон аналогового входа * 100%

= 4 мА / 20 мА * 100%

= 20%

Примечание! Примечание! Помимо задания значения этого параметра необходимо также

сконфигурировать аналоговый вход для токового сигнала 0-20 мА. См. раздел “Примеры

соединений” на стр. 23.

Группа 14: Релейные выходы

Код

Описание

1401

РЕЛЕЙНЫЙ ВЫХ 1

Содержимое релейного выхода 1.

Выбирает, какая именно информация отображается с помощью релейного выхода 1.

0 = НЕ ИСПОЛЬЗ

Реле не используется и обесточено.

1 = ГОТОВ

Преобразователь ACS 400 готов к работе. Реле возбуждено, если отсутствует сигнал разрешения

работы и нет неисправности. Кроме того, напряжение должно находиться в нужных пределах.

2 = РАБОТАЕТ

Реле возбуждено, когда преобразователь ACS 400 работает.

3 = АВАРИЯ (-1)

Реле возбуждено, когда подано питание; при защитном отключении в случае обнаружения

неисправности реле обесточивается.

4 = АВАРИЯ

Реле возбуждено при наличии неисправности.

5 = ПРЕДУПРЕЖДЕН

Реле возбуждено, когда активизирована (аварийная) сигнализация. Для определения аварии,

приведшей к возбуждению реле, см. раздел “Диагностика” на стр. 153.

6 = РЕВЕРС

Реле возбуждено, когда электродвигатель вращается в обратном направлении.

7 = БОЛЬШЕ КП 1

Реле возбуждено, когда первый контролируемый параметр (3201) превышает предел (3203).

См. “Группа 32: Контроль параметров”, начало на с. 99.

8 = МЕНЬШЕ КП 1

Реле возбуждено, когда первый контролируемый параметр (3201) падает ниже предела (3202).

См. “Группа 32: Контроль параметров”, начало на с. 99.

9 = БОЛЬШЕ КП 2

Реле возбуждено, когда второй контролируемый параметр (3204) превышает предел (3206).

См. “Группа 32: Контроль параметров”, начало на с. 99.

10 = МЕНЬШЕ КП 2

Реле возбуждено, когда второй контролируемый параметр (3204) падает ниже предела (3205).

См. “Группа 32: Контроль параметров”, начало на с. 99.

11 = НА РЕЖИМЕ

Реле возбуждено, когда выходная частота равна опорной частоте.

12 = АВАРИЯ (АПВ)

Реле возбуждено, когда ACS 400 находится в состоянии неисправности, и будет сброшено по

истечении программируемой задержки (обратитесь к параметру 3103 ЗАДЕРЖКА ДО АПВ).

13 = АВАР/ПРЕДУПР

Реле возбуждено при возникновении любой неисправности или аварийного сигнала. Для определе-

ния аварии или предупреждения, приведшей к возбуждению реле, см. раздел “Диагностика” на стр.

153.

14 = ВНЕШНЕЕ УПР

Реле возбуждено при выборе источника внешнего управления.

15 = ВЫБР ЗАДАН 2

Реле возбуждено, если выбран вход ПОСТ 2.

16 = ВЫБР ФИКС СК

Реле возбуждено, если выбрана постоянная скорость.

17 = НЕТ ЗАДАНИЯ

Реле возбуждено, когда отсутствует опорный сигнал или активный источник управления.

18 = ПРЕВЫШ ТОКА

Реле возбуждено, когда появляется аварийное сообщение о превышении по току или связанная с

этим неисправность.

19 = ПЕРЕНАПРЯЖЕН

Реле возбуждено, когда появляется аварийное сообщение о перенапряжении или связанная с этим

неисправность.

20 = ПЕРЕГРЕВ Пч

Реле возбуждено, когда имеет место аварийное сообщение о превышении по температуре

(перегреве) или связанная с этим неисправность.

Код

Описание

21 = ПЕРЕГРУЗ Пч

Реле возбуждено, когда имеет место аварийное сообщение о перегрузке ACS 400 или связанная с

этим неисправность.

22 = ПОНИЖ НАПРЯЖ

Реле возбуждено, когда имеет место аварийное сообщение о пониженном напряжении или

связанная с этим неисправность.

23 = НЕТ АВХ1

Реле возбуждено, когда отсутствует сигнал АВХ1.

24 = НЕТ АВХ2

Реле возбуждено, когда отсутствует сигнал АВХ2.

25 = ПЕРЕГРЕВ ДВ

Реле возбуждено, когда имеет место аварийное сообщение о перегреве электродвигателя или

связанная с этим неисправность.

26 = ОПРОКИД ДВИГ

Реле возбуждено, когда имеет место аварийное сообщение об опрокидывании электродвигателя или

связанная с этим неисправность.

27 = НЕДОГРУЗ ДВ

Реле возбуждено, когда имеет место аварийное сообщение о недогрузке или связанная с этим

неисправность.

28 = ОТКЛ ПИД-РЕГ

Реле возбуждено, когда отключен ПИД-регулятор.

29 = PFC

Релейный выход зарезервирован для регилирования PFC (управление насосами-вентиляторами).

Этот пункт следует выбирать только при использовании макропрограммы PFC-регулирования.

Внимание! Это значение можно выбрать только в том случае, когда привод остановлен.

30 = чЕРЕДОВАНИЕ

Реле возбуждено при выполнении операции чередования PFC. Этот пункт следует выбирать только

при использовании макропрограммы PFC-регулирования.

31 = РАБОТАЕТ

Реле возбуждено, когда привод получает команду «Пуск» (даже при отсутствии сигнала «Разрешение

пуска»). Реле обесточивается при поступлении команды «Стоп» или в случае неисправности.

1402

РЕЛЕЙНЫЙ ВЫХ 2

Содержимое релейного выхода 2. См. параметр 1401 РЕЛЕЙНЫЙ ВЫХ 1.

1403

ЗАДЕРЖ ВКЛРЕЛЕ1

Задержка включения реле 1.

Выбранный сигнал управления

1404

ЗАДЕРЖ ОТКРЕЛЕ1

Задержка отключения реле 1.

1405

ЗАДЕРЖ ВКЛРЕЛЕ2

Состояние

Задержка включения реле 2.

реле

1406

ЗАДЕРЖ ОТКРЕЛЕ2

1403 ЗАДЕРЖКА 1404 ЗАДЕРЖКА

Задержка отключения реле 2.

ВКЛЮчЕНИЯ

ОТКЛЮчЕНИЯ

Рис. 40.

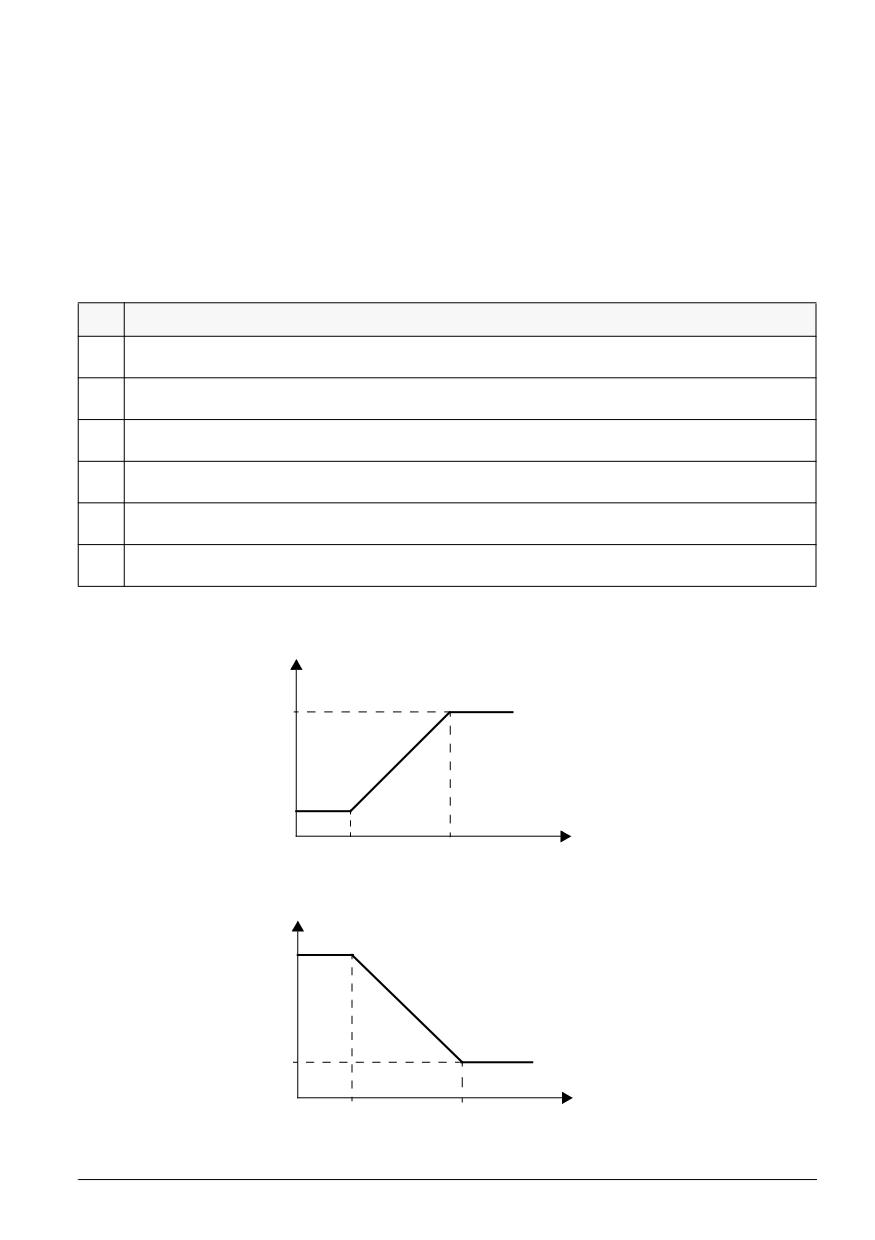

Группа 15: Аналоговые выходы

Аналоговый выход используется для вывода значения любого параметра группы текущих

переменных (группы 1) в виде токового сигнала. Возможно изменение конфигурации,

обеспечивающее изменение минимального и максимального значений выходного тока, равно

как и допустимых минимального и максимального значений контролируемого параметра.

Если максимальное значение тока аналогового выхода (параметр 1503) установлено меньше

его минимального значения (параметр 1502), то выходной ток будет обратно пропорционален

значению контролируемого параметра.

Код

Описание

1501

НАЗНАЧЕНИЕ АВЫХ

Назначение аналогового выхода. Номер любого параметра группы текущих переменных (группы 01).

1502

MIN ЗНАЧЕН АВЫХ

Минимум содержимого аналогового выхода. Показание зависит от параметра 1501.

1503

MAX ЗНАЧЕН АВЫХ

Максимум содержимого аналогового выхода. Показание зависит от параметра 1501.

1504

MIN УРОВЕН АВЫХ

Минимальный выходной ток.

1505

MAX УРОВЕН АВЫХ

Максимальный выходной ток.

1506

ФИЛЬТР АВЫХ

Постоянная времени фильтра для аналогового выхода.

АВЫХ (мА)

1505

1504

Назначение АВЫХ

1502

1503

АВЫХ (мА)

1505

1504

Назначение АВЫХ

1503

1502

Рис. 41. Масштабирование аналогового выхода.

Группа 16: Блокировки

Код

Описание

1601

РАЗРЕШЕН ПУСКА

Выбирает источник сигнала разрешения работы.

0 = НЕ ИСПОЛЬЗ

Преобразователь ACS 400 готов к запуску без внешнего сигнала разрешения работы.

1...5 = ДВХ1 ... ДВХ5

Чтобы активизировать сигнал разрешения работы, должен быть активизирован выбранный цифровой

вход. Если напряжение падает и деактивизирует выбранный цифровой вход, преобразователь

ACS 400 будет работать по инерции до остановки и не будет запускаться до возобновления сигнала

разрешения работы.

6 = ПОСЛЕД КАНАЛ

Сигнал разрешения работы подается через последовательный канал связи (Разряд № 3 командного

слова).

1602

БЛОКИР ПАРАМ

Параметр блокировки панели управления.

0 = ЗАКРЫТО

Изменения параметра запрещены.

1 = ОТКРЫТО

Работа пульта управления разрешена и имеется возможность изменения параметров.

2 = НЕ СОХРАНЕНО

Значения параметров могут быть изменены, однако они не сохраняются в постоянной памяти.

Примечание! Выбор макроса не оказывает влияния на данный параметр.

Примечание! Этот параметр не влияет на параметры, записываемые через стандартную шину

Modbus или по каналам DDCS.

1604

СБРОС ЗАЩИТ

Источник сброса неисправности.

Примечание! С пульта управления сброс неисправности возможен всегда.

Примечание! При подаче команд пуска, останова и направления через последовательный канал

связи не следует выбирать опцию 6 (START/STOP).

0 = КЛАВИАТУРА

Сброс неисправности производится с клавиатуры пульта управления.

1...5 = ДВХ1 ... ДВХ5

Сброс неисправности осуществляется с внешнего переключателя. Сброс производится

деактивизацией этого входа.

6 = ПОСЛЕ СТОП

Сброс неисправности производится командой останова.

7 = ПОСЛЕД КАНАЛ

Сброс неисправности осуществляется через последовательный канал связи.

1605

ЗАПРЕТ МЕСТ УПР

Блокировка местного управления. При активизированном параметре LOCAL LOCK (1 = БЛОКИРОВКА)

пульт не может быть переведен в режим местного управления.

0 = ОТКРЫТО

С помощью пульта управления можно изменить источник сигнала управления.

1 = ЗАКРЫТО

С помощью пульта управления нельзя изменить источник сигнала управления.

Примечание! Опция 1 ЗАКРЫТО может быть выбрана только в режиме дистанционного управления.

Код

Описание

1607

СОХР ПАРАМЕТРОВ

Функция сохранения параметров. При выборе значения 1 = СОХР все измененные параметры записы-

ваются в постоянную память. Значение 0 (СДЕЛАНО) выводится, когда все параметры сохранены.

Если параметры изменяются по каналам стандартной шины Modbus или DDCS, то автоматическая

запись измененных параметров в постоянную память не производится. В этом случае следует

использовать данный параметр.

0 = СДЕЛАНО

1 = СОХР

Примечание! Параметры, измененные с пульта управления, обычно немедленно записываются в

постоянную память. Однако если для параметра 1602 БЛОКИР ПАРАМ задано значение 2 (НЕ

СОХРАНЕНО), то изменения, сделанные с пульта управления, сохраняются только в случае

использования данного параметра 1607.

1608

ВЫВОД АВАРИЙ

Управление отображением некоторых аварий, см. “Диагностика” на стр. 153.

1 = НЕТ

Вывод некоторых аварий подавляется.

2 = ДА

Разрешается вывод всех аварий.

Группа 20: Пределы

Код

Описание

2003

MAX ТОК

Максимальный выходной ток.

Максимальный выходной ток, который преобразователь ACS 400 будет подавать в электродвигатель.

2005

РЕГУЛЯТОР U MAX

Разрешение работы контроллера повышенного напряжения постоянного тока.

Быстрое торможение нагрузки с большим моментом инерции вызывает увеличение напряжения

шины постоянного тока до предела регулирования повышенного напряжения. Чтобы предотвратить

переход напряжения постоянного тока за предел отсечки, контроллер повышенного напряжения

автоматически уменьшает тормозной момент, увеличивая выходную частоту.

Внимание! Если к преобразователю ACS 400 подключены тормозной прерыватель и тормозной

резистор, то, чтобы обеспечить надлежащую работу прерывателя, значение этого параметра должно

быть установлено равным 0.

0 = ОТКЛ

1 = ВКЛ

2006

РЕГУЛЯТОР U MIN

Разрешение работы контроллера пониженного напряжения постоянного тока.

Если напряжение шины постоянного тока падает из-за снижения входной мощности, то контроллер

пониженного напряжения будет уменьшать скорость электродвигателя, чтобы удерживать напряже-

ние шины постоянного тока выше нижнего предела. Вследствие уменьшения скорости электродвига-

теля момент инерции нагрузки вызовет возврат энергии в преобразователь ACS 400, вызывая тем

самым подзарядку шины постоянного тока и предотвращая аварийное отключение из-за понижен-

ного напряжения. Это приведет к увеличению проходных потерь мощности в системах с большим

моментом инерции, таких как центрифуги или вентиляторы.

0 = ОТКЛ

1 = ВКЛ НА 500MS

Разрешено с предельным временем работы 500 мс.

2 = ВКЛ

Разрешено без предельного времени работы.

2007

MIN ЧАСТОТА

Минимальная выходная частота рабочего диапазона.

Примечание. Минимальная частота должна быть меньше или равна максимальной частоте.

2008

MAX ЧАСТОТА

Максимальная выходная частота рабочего диапазона.

Группа 21: Пуск/Стоп

Преобразователь ACS 400 обеспечивает несколько режимов пуска и останова, включая пуск с

хода и повышение вращающего момента при пуске. Постоянный ток может подаваться либо до

команды пуска (предварительное намагничивание), либо автоматически после команды пуска

(пуск с фиксацией постоянного тока).

Фиксация постоянного тока может использоваться при останове привода с изменением

скорости. Если привод останавливается по инерции, может использоваться выключение

постоянного тока.

Внимание! Слишком большое время подачи постоянного тока или максимальное время

предварительного намагничивания приводят к нагреву электродвигателя.

Код

Описание

2101

УСЛОВИЯ ПУСКА

Условия во время разгона электродвигателя.

1 = ПРОГР РАЗГОН

Ускорение на участке изменения скорости равно установленному.

2 = АВТО ПОДХВАТ

Пуск с хода. Применяйте эту установку, если электродвигатель уже вращается, и привод будет

плавно запускаться при текущей частоте. Привод производит автоматический поиск правильной

выходной частоты.

3 = ФОРСИРОВКА

Автоматическое увеличение вращающего момента может оказаться необходимым в приводах с

высоким пусковым моментом. Увеличение вращающего момента применяется только при пуске.

Увеличение прекращается, когда выходная частота превысит 20 Гц или когда выходная частота

становится равной опорной частоте. См. также параметр 2103 ТОК ФОРСИРОВКИ.

4 = ПОДХВАТ+ФОРС

Одновременно происходит и пуск с хода и увеличение вращающего момента.

Примечание! При использовании форсировки частота переключения всегда равна 4 кГц. В этом

случае параметр 2605 МАЛЫЙ ШУМ игнорируется.

2102

УСЛОВИЯ ОСТАНОВ

Условия во время торможения электродвигателя.

1 = ВЫБЕГ

Электродвигатель вращается по инерции до остановки.

2 = ПРОГР ЗАМЕДЛ

Участок торможения, который определяется временем активного торможения 2203 ВРЕМЯ ЗАМЕДЛЕН1

или 2205 ВРЕМЯ ЗАМЕДЛЕН2.

2103

ТОК ФОРСИРОВКИ

Максимальный ток, подаваемый во время увеличения вращающего момента. См. также параметр

2101 УСЛОВИЯ ПУСКА.

2104

ДЛИТ ПОСТ ТОКА

Время подачи постоянного тока после прекращения модуляции. Если параметр 2102 УСЛОВИЯ

ОСТАНОВ имеет значение 1 (ВЫБЕГ), то преобразователь ACS 400 применяет торможение постоянным

током. Если параметр 2102 УСЛОВИЯ ОСТАНОВ имеет значение 2 (ПРОГР ЗАМЕДЛ), то преобразователь

ACS 400 применяет фиксацию постоянного тока после участка изменения скорости.

Код

Описание

2105

ПРЕД НАМАГНИЧ

Опции 1 - 5 выбирают источник для команды предварительного намагничивания. Опция 6 выбирает

пуск с фиксацией постоянного тока.

0 = НЕТ

Предварительное намагничивание не используется.

1...5 = ДВХ1...ДВХ5

Команда предварительного намагничивания поступает через цифровой вход.

6 = ПОСЛЕ ПУСК

Постоянное время намагничивания после команды пуска. Время определяется параметром

2106 ВРЕМЯ НАМАГНИч.

2106

ВРЕМЯ НАМАГНИЧ

Максимальное время предварительного намагничивания.

2107

ЗАДЕРЖКА ПУСКА

Управление запретом пуска. Запрет пуска означает, что текущая команда пуска игнорируется, если:

• имеет место сброс неисправности или

• активизируется разрешение пуска при активной команде пуска или

• режим изменяется с местного на дистанционный, или

• режим изменяется с дистанционного на местный, или

• с ПОСТ 1 на ПОСТ 2, либо

• с ПОСТ 2 на ПОСТ 1.

0 = ОТКЛ

Управление запретом пуска отключено. При наличии текущей команды пуска привод запустится

после устранения неисправности, активизации сигнала «Разрешение пуска» или завершения смены

режима.

1 = ВКЛ

Управление запретом пуска разрешено. После устранения неисправности, активизации сигнала

«Разрешение пуска» или завершения смены режима привод не запустится. Чтобы запустить привод,

подайте команду запуска заново.

Группа 22: Ускорение/Замедление

Могут использоваться две пары участков разгона/торможения. Если используются две пары

участков изменения скорости, выбор между ними во время работы может производиться через

цифровой вход. Кривая S участков изменения может регулироваться.

Код

Описание

2201

ВРЕМ УСК/ЗАМ 1/2

Выбирает источник для сигнала выбора пары участков изменения скорости.

0 = НЕ ВЫБРАНО

Используется первая пара участков изменения (ВРЕМЯ УСКОРЕН 1 / ВРЕМЯ ЗАМЕДЛЕН1).

1...5 = ДВХ1...ДВХI5

Выбор пары участков производится через цифровой вход (от ДВХ1 до ДВХ5).

Цифровой вход деактивизир. = используется пара участков 1 (ВРЕМЯ УСКОРЕН 1 / ВРЕМЯ ЗАМЕДЛЕН1).

Цифровой вход активизиров. = используется пара участков 2 (ВРЕМЯ УСКОРЕН 2 / ВРЕМЯ ЗАМЕДЛЕН2).

2202

ВРЕМЯ УСКОРЕН 1

Участок изменения скорости 1: время от нулевой частоты до максимальной

(0 - МАКСИМАЛЬНАЯ чАСТОТА).

2203

ВРЕМЯ ЗАМЕДЛЕН 1

Участок изменения скорости 1: время от максимальной частоты до нулевой

(МАКСИМАЛЬНАЯ чАСТОТА - 0).

2204

ВРЕМЯ УСКОРЕН 2

Участок изменения скорости 2: время от нулевой частоты до максимальной

(0 - МАКСИМАЛЬНАЯ чАСТОТА).

2205

ВРЕМЯ ЗАМЕДЛЕН 2

Участок изменения скорости 2: время от максимальной частоты до нулевой

(МАКСИМАЛЬНАЯ чАСТОТА - 0).

2206

ГРАФИК УСК/ЗАМ

Выбор формы участка разгона/торможения:

0 = ЛИНЕЙНЫЙ

1 = БЫСТРЫЙ S1

2 = СРЕДНИЙ S2

3 = МЕДЛЕН S3

Выходная частота

МАКС. чАСТОТА

Линейный

Кривая S

Время

Время изменения

скорости

Рис. 42. Определение времени участка ускорения/замедления.

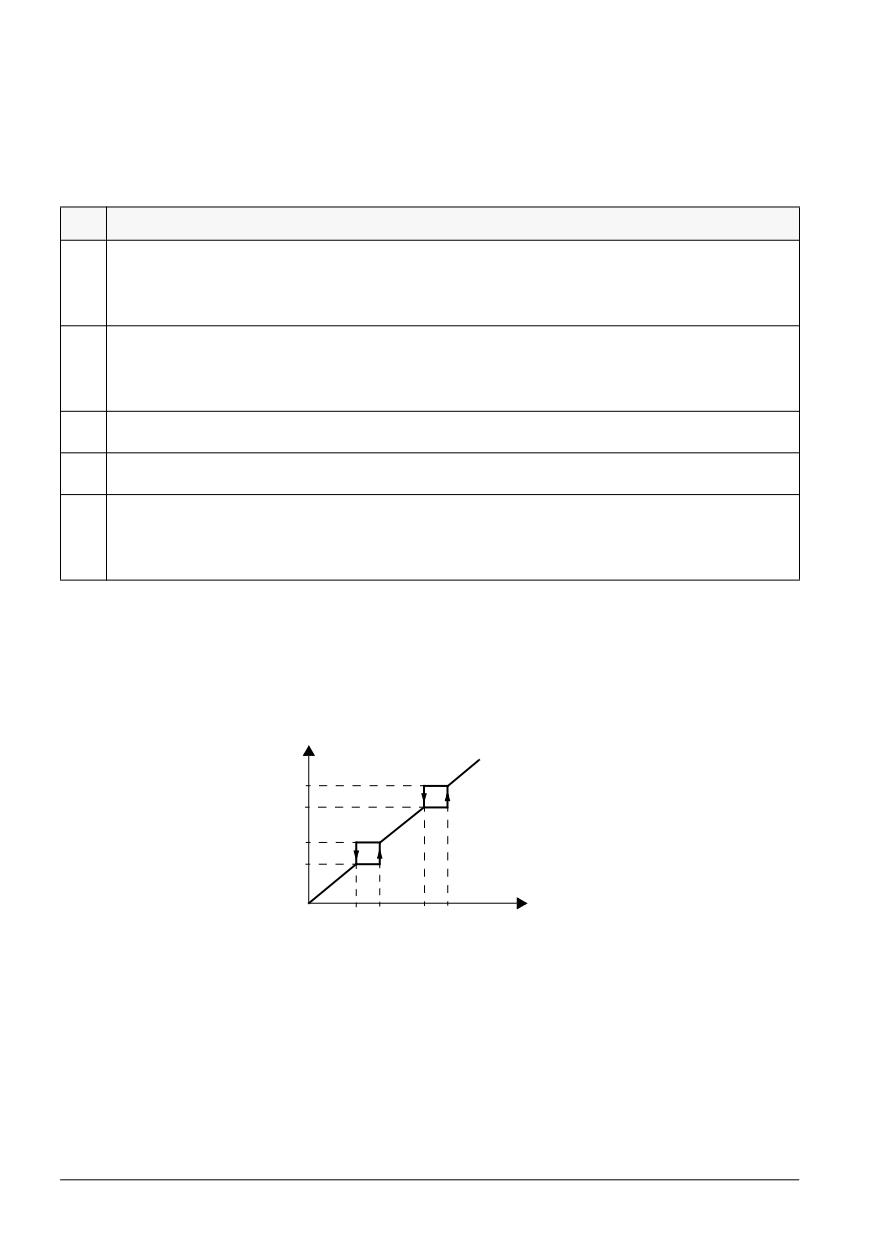

Группа 25: Критические скорости

В некоторых механических системах в определенных диапазонах скоростей возникают

явления резонанса. С помощью этой группы параметров можно установить два разных

диапазона скоростей, которые преобразователь ACS 400 будет пропускать.

Код

Описание

2501

ВЫБОР КРИТ СКОР

Активизация критических частот.

0 = ОТКЛ

1 = ВКЛ

2502

КРИТ СКОР1 НИЖН

Начало диапазона критических частот 1.

Примечание. Если НИЖНЯЯ больше ВЕРХНЕЙ, никакого исключения критических частот не

происходит.

2503

КРИТ СКОР 1 ВЕРХ

Конец диапазона критических частот 1.

2504

КРИТ СКОР 2 НИЖН

Начало диапазона критических частот 2.

2505

КРИТ СКОР 2 ВЕРХ

Конец диапазона критических частот 2.

Примечание. Если нижняя частота больше верхней (LOW > HI), никакого исключения критических

частот не происходит.

Пример. Вентиляторная система сильно вибрирует в диапазонах от 18 до 23 Гц и от 46 до

52 Гц. Установка параметров производится следующим образом:

критическа скорость 1 нижн

= 18 ГЦ И КРИТИчЕСКАЯ СКОРОСТЬ 1 ВЕРХН

= 23 ГЦ

критическа скорость 2 нижн

= 46 ГЦ И КРИТИчЕСКАЯ СКОРОСТЬ 2 ВЕРХН

= 52 ГЦ

f_выход.

f_REF(Гц)

f1н

f1в

f2н

f2в

Рис. 43. Пример установки критических частот в вентиляторной системе с сильными

вибрациями в диапазонах от 18 до 23 Гц и от 46 до 52 Гц.

Группа 26: Управление полем двигателя

Код

Описание

2603

IR-КОМПЕНСАЦИЯ

Таблица 15 Типовые значения напряжения

Напряжение IR-компенсации на

IR-компенсации.

частоте 0 Гц.

Примечание. IR-компенсация

Блоки 400 В

должна устанавливаться как можно

P_N / кВт

7.5

меньшей, чтобы предотвратить

перегрев. См. Таблица 15.

IR комп. / В

2604

УРОВЕНЬ IR-КОМП

Диапазон компенсации IR. Определяет частоту, после которой напряжение IR-компенсации равно

нулю.

2605

МАЛЫЙ ШУМ

Опция, касающаяся акустических шумов электродвигателя.

0 = ОТКЛ

Стандарт (частота коммутации 4 кГц).

1 = ВКЛ (1)

Пониженный шум (частота коммутации 8 kHz).

Примечание. Когда используется режим пониженного шума, то максимальная нагрузочная

способность преобразователя ACS 400 равна I₂ при окружающей температуре 30 °C и равна 0,8·I₂

при окружающей температуре 40 °C.

2606

U/F ЗАКОН

Отношение U/f - ниже точки ослабления поля.

1 = ЛИНЕЙНЫЙ

2 = КВАДРАТИчНЫЙ

Линейное отношение предпочтительно для применений с постоянным вращающим моментом.

Квадратичное - для привода центробежных насосов и вентиляторов (квадратичное отношение на

большинстве рабочих частот создает меньший шум).

2607

КОМП СКОЛЬЖЕНИЯ

Электродвигатель с короткозамкнутой обмоткой под нагрузкой будет проскальзывать. Это

проскальзование можно компенсировать увеличением частоты по мере увеличения вращающего

момента двигателя. Данный параметр задает коэффициент усиления для скольжения. 100%

означает полную компенсацию скольжения. 0% означает отсутствие компенсации скольжения.

U (%)

IR-компенсация

U_N

Диапазон IR-компенсации

Компенсация отсутствует

f (Гц)

Точка ослабления поля

Рис. 44. Принцип действия IR-компенсации

Группа 30: Функции при аварии

Преобразователь ACS 400 может быть конфигурирован таким образом, что он будет отвечать

требуемым образом на некоторые аномальные внешние условия: неисправность аналогового

входа, сигнал внешней неисправности и отсутствие пульта управления.

В этих случаях привод во время предупредительного сигнала будет либо продолжать работать

на текущей скорости или на установленной постоянной скорости, игнорируя это состояние,

либо выключаться и останавливаться при наличии неисправности.

Параметры тепловой защиты 3004 - 3008 обеспечивают средства регулировки нагрузочной

характеристики электродвигателя. Например, если электродвигатель не имеет охлаждающего

вентилятора, то может потребоваться ограничение нагрузки вблизи нулевой скорости.

Защита от опрокидывания (параметры 3009 - 3012) включает в себя параметры для частоты

опрокидывания, времени и тока опрокидывания.

Код

Описание

3001

АВХ СИГНАЛ<MIN

Работа в случае, если сигнал AI опускается ниже предела сбоя 3022 AI1 ПРЕДЕЛ АВ или

3023 AI2 ПРЕДЕЛ АВ.

0 = НЕТ

Не работает.

1 = АВАРИЯ

Происходит отображение неисправности, и электродвигатель вращается по инерции до остановки.

2 = ФИКС СКОР 7

Появляется предупреждающая надпись, и скорость устанавливается в соответствии с параметром

1208 ФИКСИР СКОР 7.

3 = ПОСЛЕД СКОР

Появляется предупреждающая надпись, и скорость устанавливается на уровень, на котором

преобразователь ACS 400 работал последний раз. Эта величина определяется как средняя скорость

за последние 10 секунд.

Внимание! Если вы выбираете ФИКС СКОР 7 или ПОСЛЕД СКОР, то убедитесь в том, что она безопасна

для продолжения работы в случае пропадания аналогового входного сигнала.

3002

ОБРЫВ ПАНЕЛ УПР

Работа в случае неисправности - пропадания пульта управления.

1 = АВАРИЯ

Производится индикация неисправности, и преобразователь ACS 400 по инерции останавливается.

2 = ФИКС СКОР 7

Появляется предупреждающая надпись, и скорость устанавливается в соответствии с параметром

1208 ФИКСИР СКОР 7.

3 = ПОСЛЕД СКОР

Появляется предупреждающая надпись, и скорость устанавливается на уровень, на котором

преобразователь ACS 400 работал последний раз. Эта величина определяется как средняя скорость

за последние 10 секунд.

Внимание! Если вы выбираете ФИКС СКОР 7 или ПОСЛЕД СКОР, то убедитесь в том, что она безопасна

для продолжения работы в случае потери соединения с панелью управления.

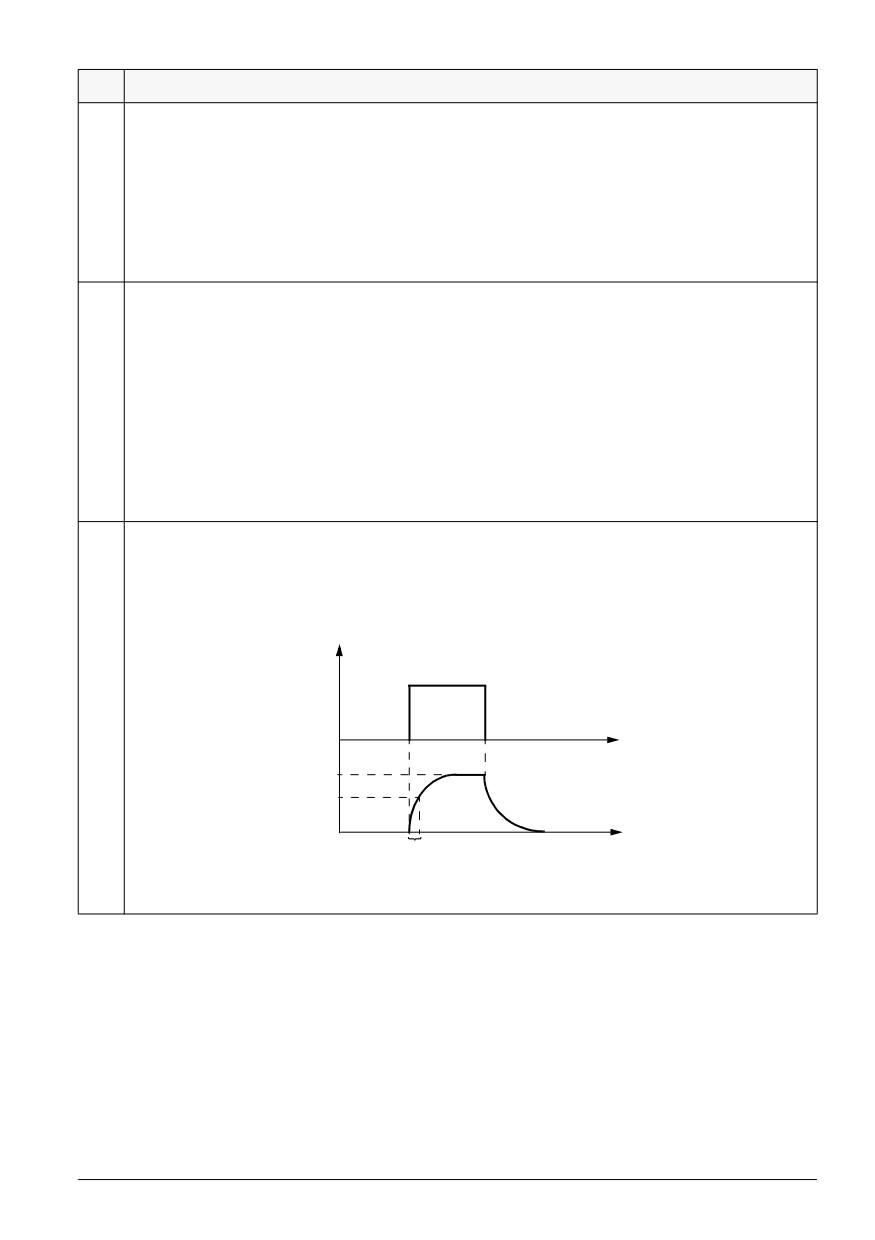

Код

Описание

3003

ВНЕШНЯЯ АВАРИЯ

Выбор входа внешней неисправности.

0 = НЕТ

Сигнал внешней неисправности не используется.

1...5 = ДВХ1...ДВХ5

Этот выбор определяет цифровой вход, используемый для сигнала внешней неисправности. Если

возникает внешняя неисправность, т.е. цифровой вход деактивизируется, преобразователь ACS 400

останавливается, электродвигатель вращается по инерции до остановки, и производится индикация

неисправности.

3004

ТЕМП ЗАЩИТА ДВ

Функция защиты от перегрева. Этот параметр определяет функцию тепловой защиты

электродвигателя, которая предохраняет электродвигатель от перегрева.

0 = НЕТ

1 = АВАРИЯ

Когда температура электродвигателя достигает уровня, установленного для предупреждения (97,5 %

от номинального значения), появляется предупреждающая надпись. Когда температура электродви-

гателя достигает уровня 100 %, производится индикация неисправности, и преобразователь ACS 400

по инерции останавливается.

2 = ПРЕДУПРЕЖД

Когда температура электродвигателя достигает уровня, установленного для предупреждения (95 % от

номинального значения), появляется предупреждающая надпись.

3005

ПОСТ ВРЕМ НАГР

Время повышения температуры до уровня 63 %. Это время, в течение которого температура

электродвигателя достигает 63 % от конечного значения температуры. Определение времени

нагрева электродвигателя показано на рис. 45.

Нагрузка электродвигателя

Рост температуры

100 %

63 %

Время нагрева электродвигателя

Рис. 45. Время нагрева электродвигателя.

ABB Преобразователи частоты типа ACS 400 в диапазоне от 2,2 до 37 кВт. Руководство пользователя (2001 год) - часть 2
