Amazone Сеялка точного высева EDX 6000-TC. Руководство по эксплуатации (2014 год) - часть 3
Очистка, техническое обслуживание и ремонт
12.9
Моменты затяжки болтов
M
M4
M5
M6
M8
M10
M12
M14
M16
M18
M20
M22
M24
2,3
4,6
7,9
19,3
39
66
106
162
232
326
247
314
M
S
8.8
10.9
12.9
M 8
25
35
41
13
M 8x1
27
38
41
M 10
49
69
83
16 (17)
M 10x1
52
73
88
M 12
86
120
145
18 (19)
M 12x1,5
90
125
150
M 14
135
190
230
22
M 14x1,5
150
210
250
M 16
210
300
355
24
M 16x1,5
225
315
380
M 18
290
405
485
27
M 18x1,5
325
460
550
M 20
410
580
690
30
M 20x1,5
460
640
770
M 22
550
780
930
32
M 22x1,5
610
860
1050
M 24
710
1000
1200
36
M 24x2
780
1100
1300
M 27
1050
1500
1800
41
M 27x2
1150
1600
1950
M 30
1450
2000
2400
46
M 30x2
1600
2250
2700
Моменты затяжки колесных болтов и болтов ступицы [см.
таблицу (Рис. 280), на стр. 207].
EDX 6000-TC BAH0047-5 07.16
221
Гидравлическая схема
13 Гидравлическая схема

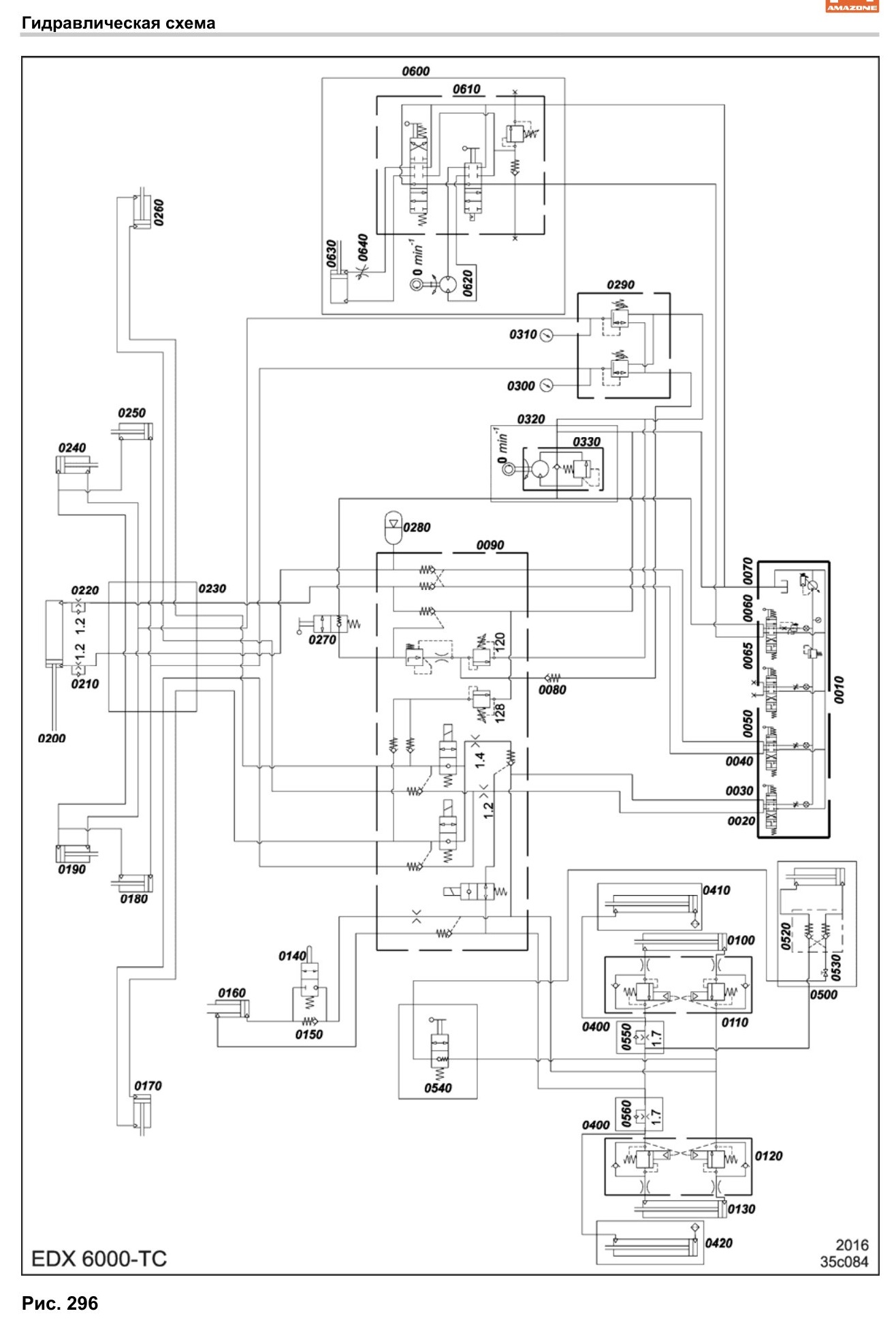

13.1
Гидравлическая схема EDX 6000-TC
Рис. 296/…
Обозначение
Указание
0010
Гидросистема трактора
0020
Желт. 2
0030
Желт. 1
0040
Зел. 2
0050
Зел. 1
0060
кр. 1
0070
кр. 2
0080
Обратный клапан
0090
Блок управления
0100
Цилиндр подъема слева
0110
Тормозной клапан опускания
0120
Тормозной клапан опускания
0130
Цилиндр подъема справа
0140
Клапан переключения складывания освещения
0150
Обратный клапан
0160
Цилиндр складывания освещения
0170
Цилиндр маркера справа
0180
Цилиндр давления тукового сошника справа
0190
Цилиндр давления сошника справа
0200
Цилиндр складывания консолей
0210
Дроссельный обратный клапан, складывание
0220
Дроссельный обратный клапан, складывание
0230
Задний распределитель
0240
Цилиндр давления сошника слева
0250
Давление тукового сошника слева
0260
Цилиндр маркера слева
0270
Клапан переключения давления сошника
0280
Гидроаккумулятор складывания
0290
Блок управления давлением сошников
0300
Манометр давления тукового сошника
0310
Манометр давления сошника
0320
Привод вентилятора от гидросистемы трактора
0330
Привод вентилятора 8,5 см3
0400
Дополнительный цилиндр
Опция
0410
Дополнительный цилиндр, подъем слева от 13 рядков
0420
Дополнительный цилиндр, подъем справа от 13 рядков
0500
Следорыхлитель
Опция
0510
Цилиндр следорыхлителя
0520
Запирающий блок следорыхлителя
0530
Запорный клапан следорыхлителя
0540
Клапан переключения рыхлителя почвы по следу колес
0550
Дроссельный обратный клапан подъема
0560
Дроссельный обратный клапан подъема
0600
Загрузочный шнек
Опция
0610
Ручной гидрораспределитель
0620
Гидравлический двигатель привода шнека
0630
Цилиндр отвода/подвода шнека
0640
Поворотный дроссель
Все положения указаны по направлению движения
EDX 6000-TC BAH0047-5 07.16
223
Гидравлическая схема

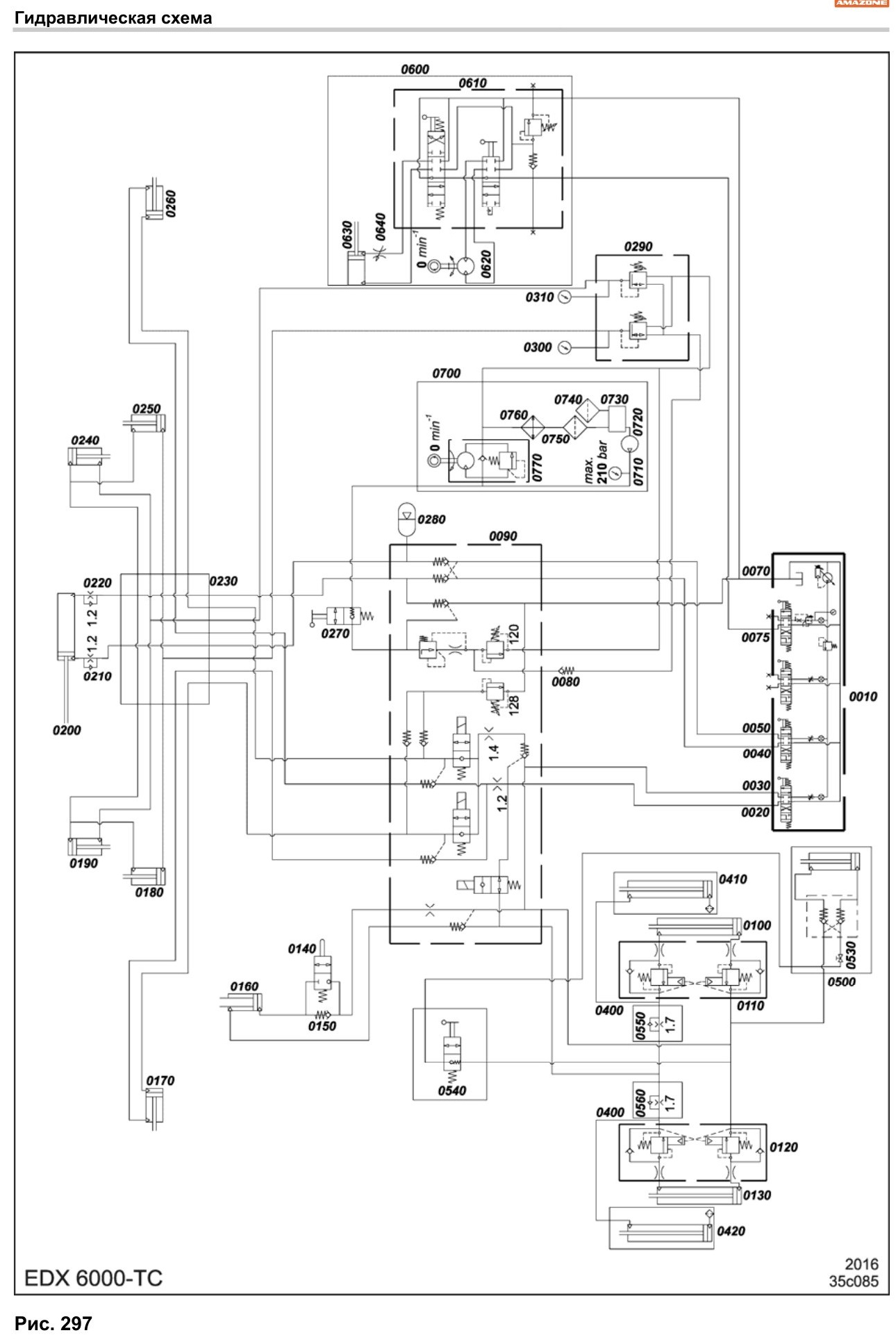

13.2
Гидравлическая схема EDX 6000-TC с бортовой гидросистемой
Рис.
Обозначение
Рис.
Обозначение
297
297
0010
Гидросистема трактора
0300
Манометр давления тукового сошника
0020
Желт. 2
0310
Манометр давления сошника
0030
Желт. 1
0400
Комплект дополнительных цилиндров
(опция)
0040
Зел. 2
0410
Дополнительный цилиндр, подъем слева
от 13 рядков
0050
Зел. 1
0420
Дополнительный цилиндр, подъем справа
от 13 рядков
0070
кр. 2
0500
Рыхлитель следов (опция)
0075
натуральный 1
0510
Цилиндр следорыхлителя
0080
Обратный клапан
0520
Запирающий блок следорыхлителя
0090
Блок управления
0530
Запорный клапан следорыхлителя
0100
Цилиндр подъема слева
0540
Клапан переключения рыхлителя почвы
по следу колес
0110
Тормозной клапан опускания
0550
Дроссельный обратный клапан подъема
0120
Тормозной клапан опускания
0560
Дроссельный обратный клапан подъема
0130
Цилиндр подъема справа
0600
Загрузочный шнек (опция)
0140
Клапан переключения складывания
0610
Ручной гидрораспределитель
освещения
0150
Обратный клапан
0620
Гидравлический двигатель привода шнека
0160
Цилиндр складывания освещения
0630
Цилиндр отвода/подвода шнека
0170
Цилиндр маркера справа
0640
Поворотный дроссель
0180
Цилиндр давления тукового
0700
Привод вентилятора от бортовой
сошника справа
гидросистемы (опция)
0190
Цилиндр давления сошника справа
0710
Манометр давления в системе (макс. 210
бар)
0200
Цилиндр складывания консолей
0720
Насос 45 см3
0210
Дроссельный обратный клапан,
0730
Масляный бак
складывание
0220
Дроссельный обратный клапан,
0740
Вентиляционный фильтр
складывание
0230
Задний распределитель
0750
Обратный фильтр
0240
Цилиндр давления сошника слева
0760
Масляный радиатор
0250
Цилиндр давления тукового
0770
Привод вентилятора 8,5 см3
сошника слева
0260
Цилиндр маркера слева
0270
Клапан переключения давления
сошника
0280
Гидроаккумулятор складывания
0290
Блок управления давлением
сошников
Все положения указаны по направлению движения
EDX 6000-TC BAH0047-5 07.16
225
