Погрузчики TOYOTA 5,6,7,8 серии. Инструкция для операторов - часть 3

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Замена шин

Предостережение

• Соблюдайте надлежащие предосторожности но безопасности при поднятии транспортного средства домкратом. Никогда не подлезайте под вилы или корпус.

• В случае колеса с составным ободом не ослабляйте болты и гайки обода во время ослабления гаек ступицы. При ослаблении гаек обода или снятии болтов обода убедитесь в полном выпуске воздуха перед ослаблением.

• Обращайтесь к эксплуатационным данным для узнавания крутящего момента затяжки гаек ступиц и давления воздуха в нишах.

• Давление воздуха в шинах является очень высоким, так, что уделяйте внимание деформации ободьев, трещинам и т.д. Никогда не превышайте надлежащее давление воздуха в шинах.

• Не заменяйте никакое колесо, не включив выключатель зажигания до поднятия транспортного средства домкратом. Но завершении замены верните выключатель зажигания в положение OFF (модели SAS).

Передние колеса

1. Разгрузите транспортное средство и расположите его на ровной поверхности.

2. Задействуйте стояночный тормоз и подложите колодки под колеса.

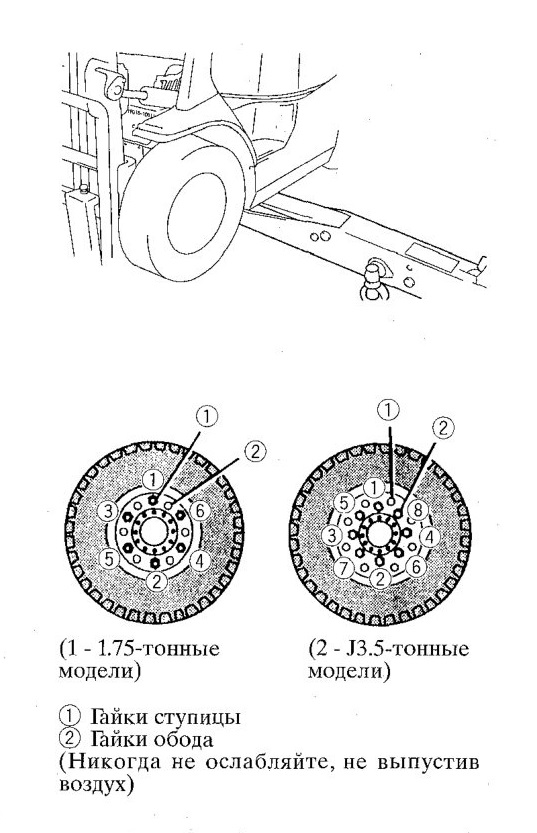

Точка для поднятия домкратом расположена на днище рамы сзади переднего колеса. Надежно вставьте туда домкрат. Убедитесь, что домкрат расположен правильно.

3. Поднимите домкратом до момента, когда колеса еще не оторвутся от земли, и ослабьте гайки ступицы.

4. Поднимите домкратом так, чтобы колеса оторвались от земли.

Полностью выпустите давление воздуха из шины, а затем снимите гайки ступицы и снимите колесо.

5. Для повторной установки колеса после замены шины выполните пункты для снятия в обратном порядке.

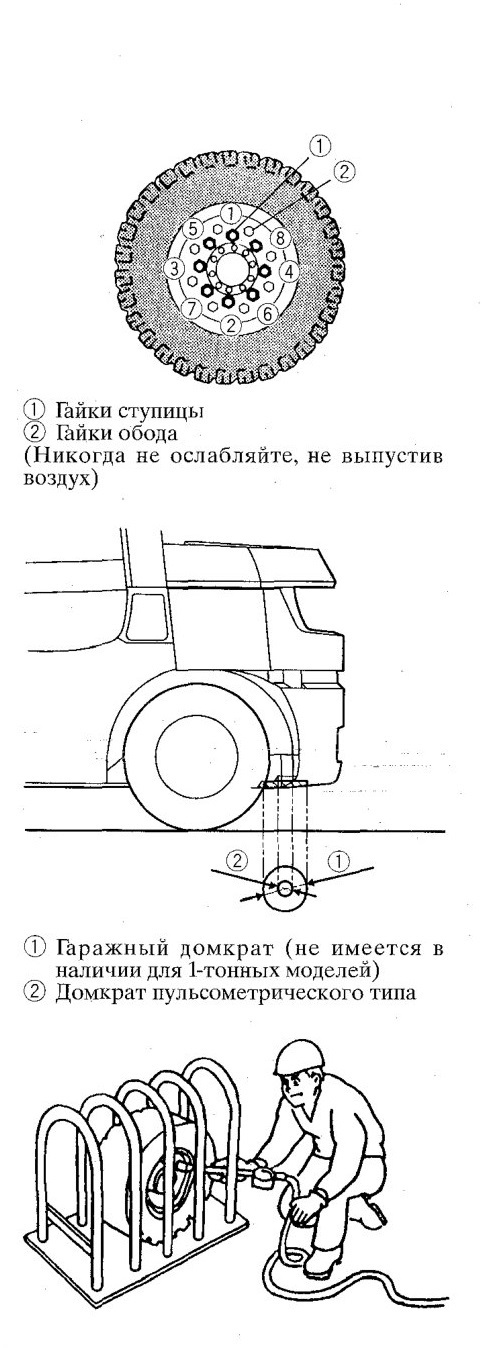

Гайки ступицы должны быть ровно зятянуты в показанной на рисунке последовательности.

6. После замены колеса проверьте и отрегулируйте давление воздуха в шине.

Задние колеса

1. Расположите транспортное средство на ровной поверхности.

2. Задействуйте стояночный тормоз и подложите колодки под колеса, а затем установите домкрат под противовесом.

А Предостережение Никогда не ослабляйте гайки составного обода. Если какие-нибудь гайки окажутся ослабленными или ненормальными по другой причине, спустите шины, а затем ослабьте гайки ступиц для снятия шин.

Положение установки домкрата

Установить домкрат на точку для поднятия домкратом, которая расположена под противовесом.

Предостережение Убедитесь, что грузоподъемность используемого домкрата равна 5,0 тоннам или больше.

3. Поднимите домкратом до момента, когда колеса еще не оторвутся от земли, и ослабьте гайки ступицы.

4. Поднимите домкратом так, чтобы колеса оторвались от земли.

Полностью выпустите давление воздуха из шины, а затем снимите гайки ступицы и снимите колесо.

5. Для повторной установки колеса после замены шины выполните пункты для снятия в обратном порядке.

Гайки ступицы должны быть ровно зятянуты в такой же последовательности, как и для передних колес.

6. После замены колеса проверьте и отрегулируйте давление воздуха в шине.

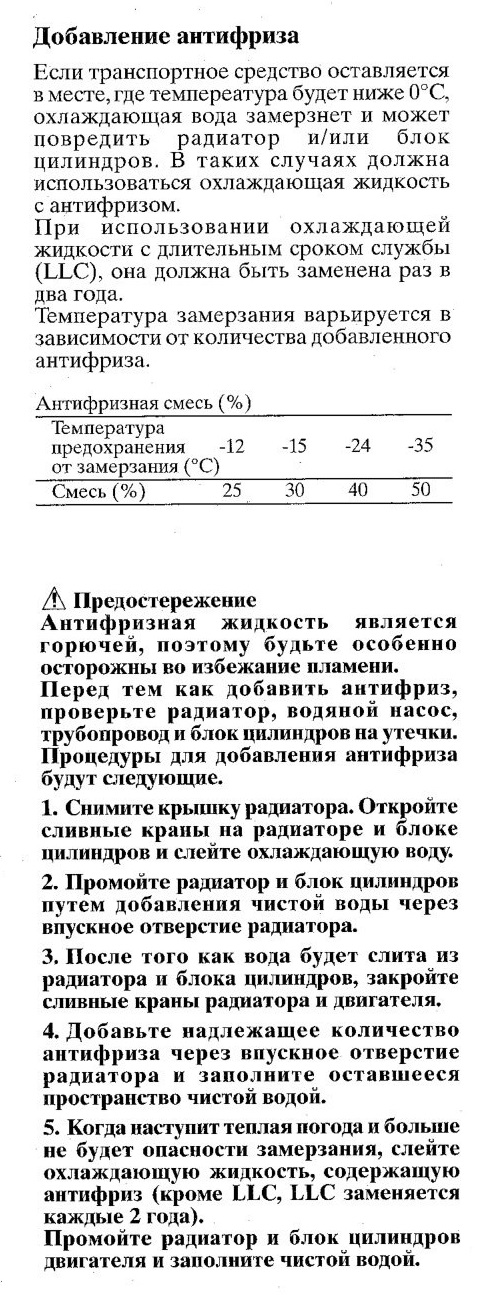

Добавление антифриза

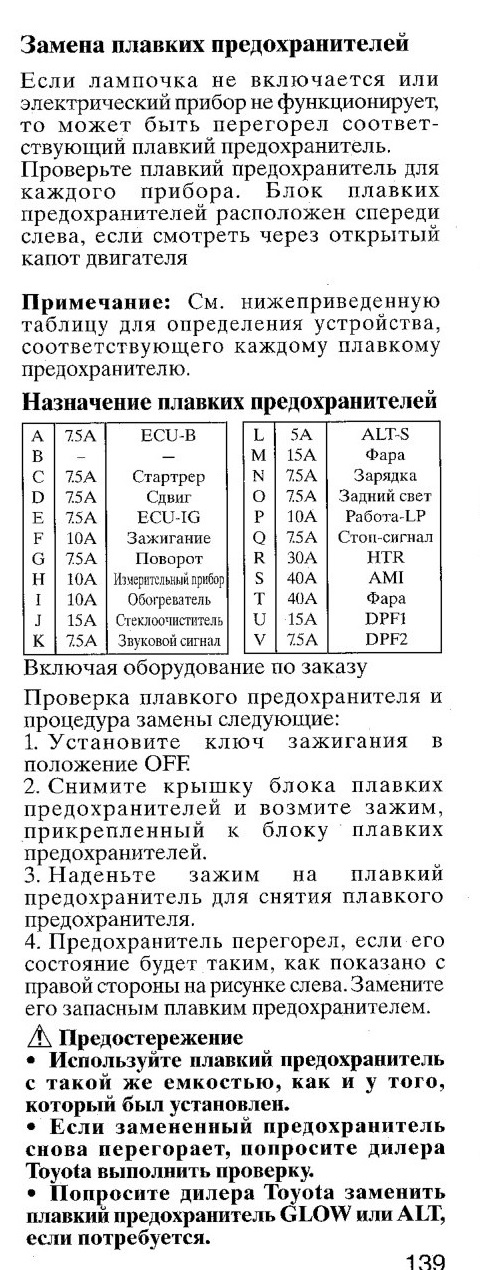

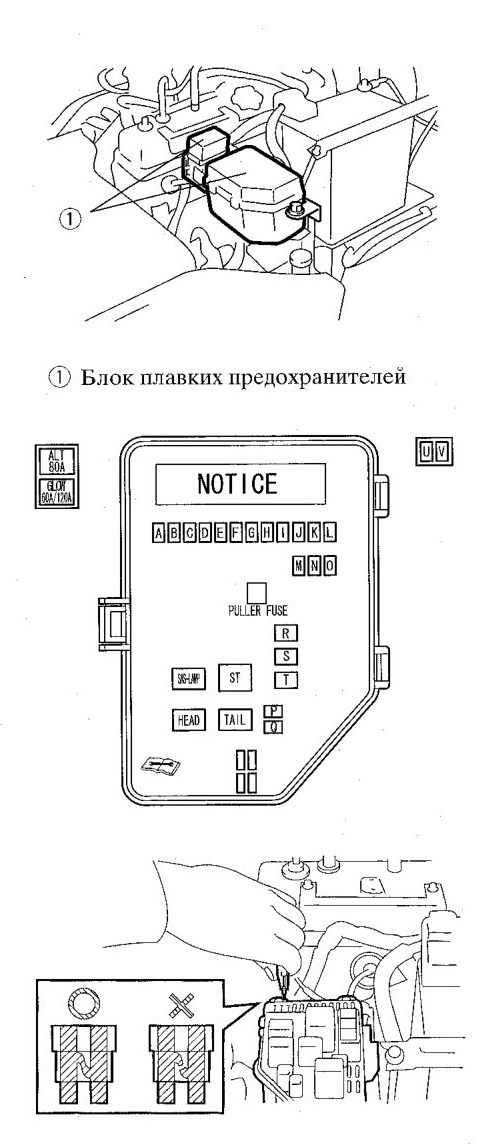

Замена плавких предохранителей

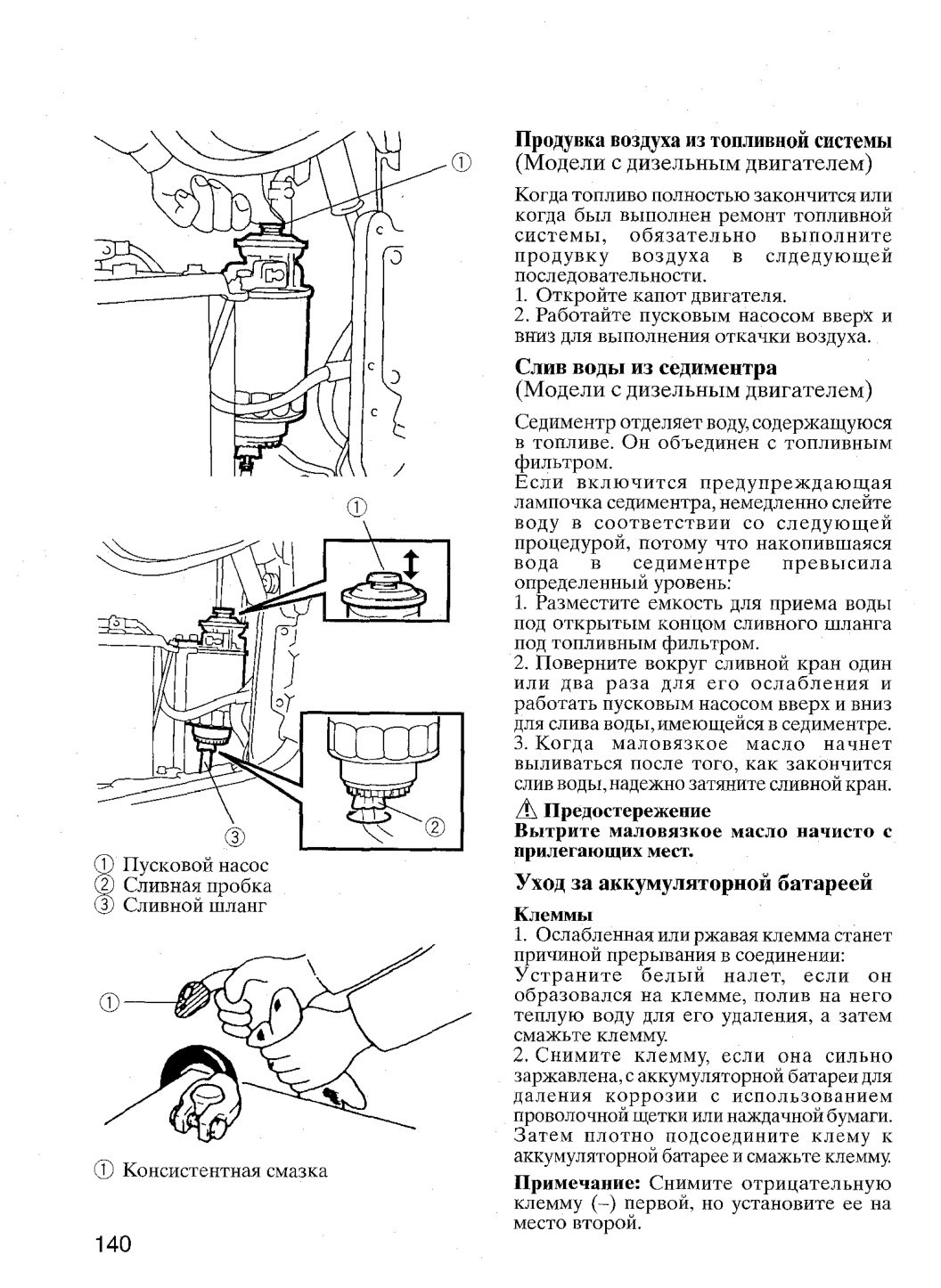

Продувка воздуха из топливной системы

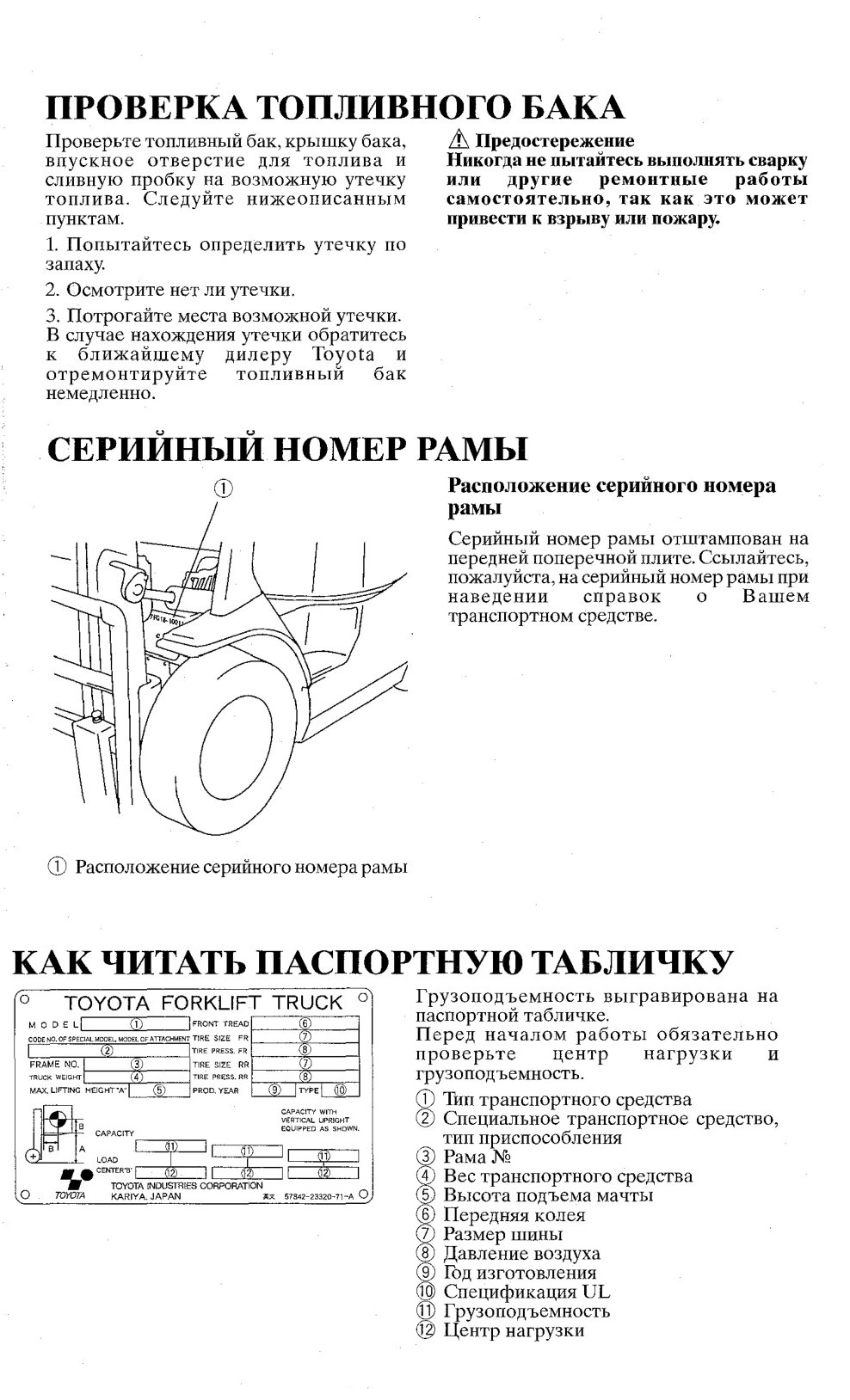

Проверка топливного бака

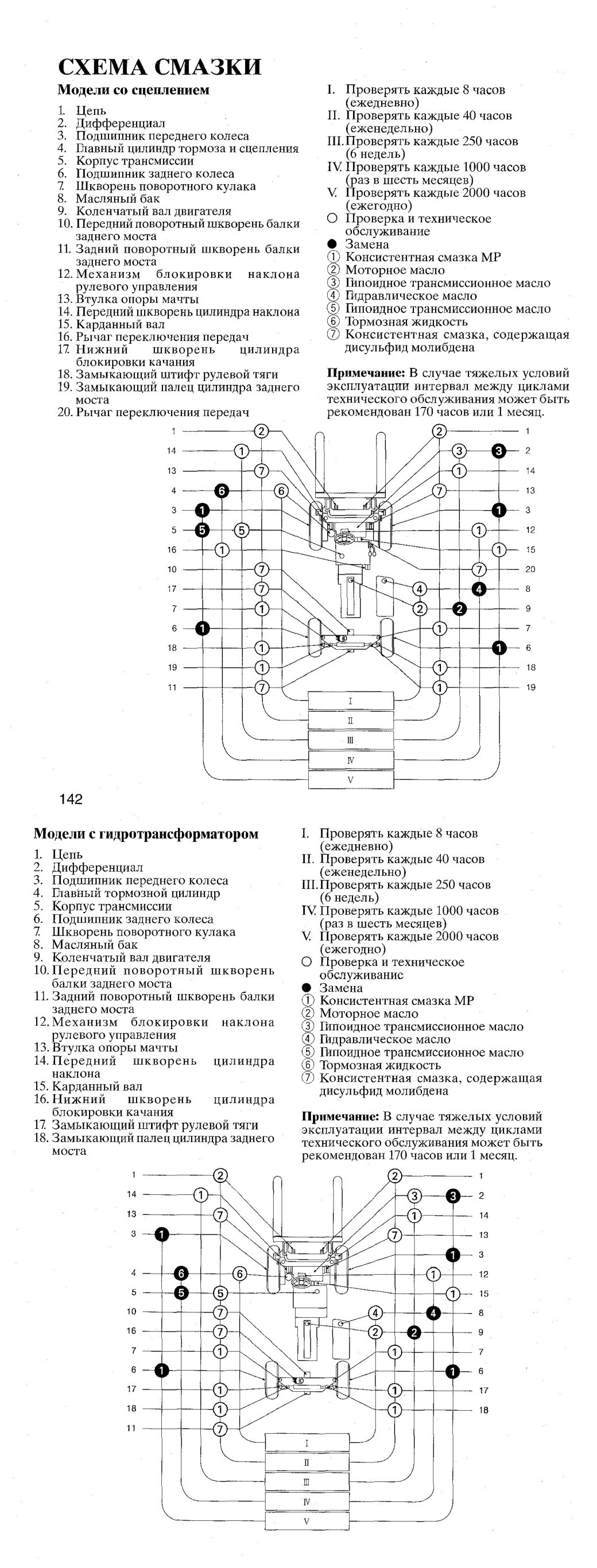

Схема смазки

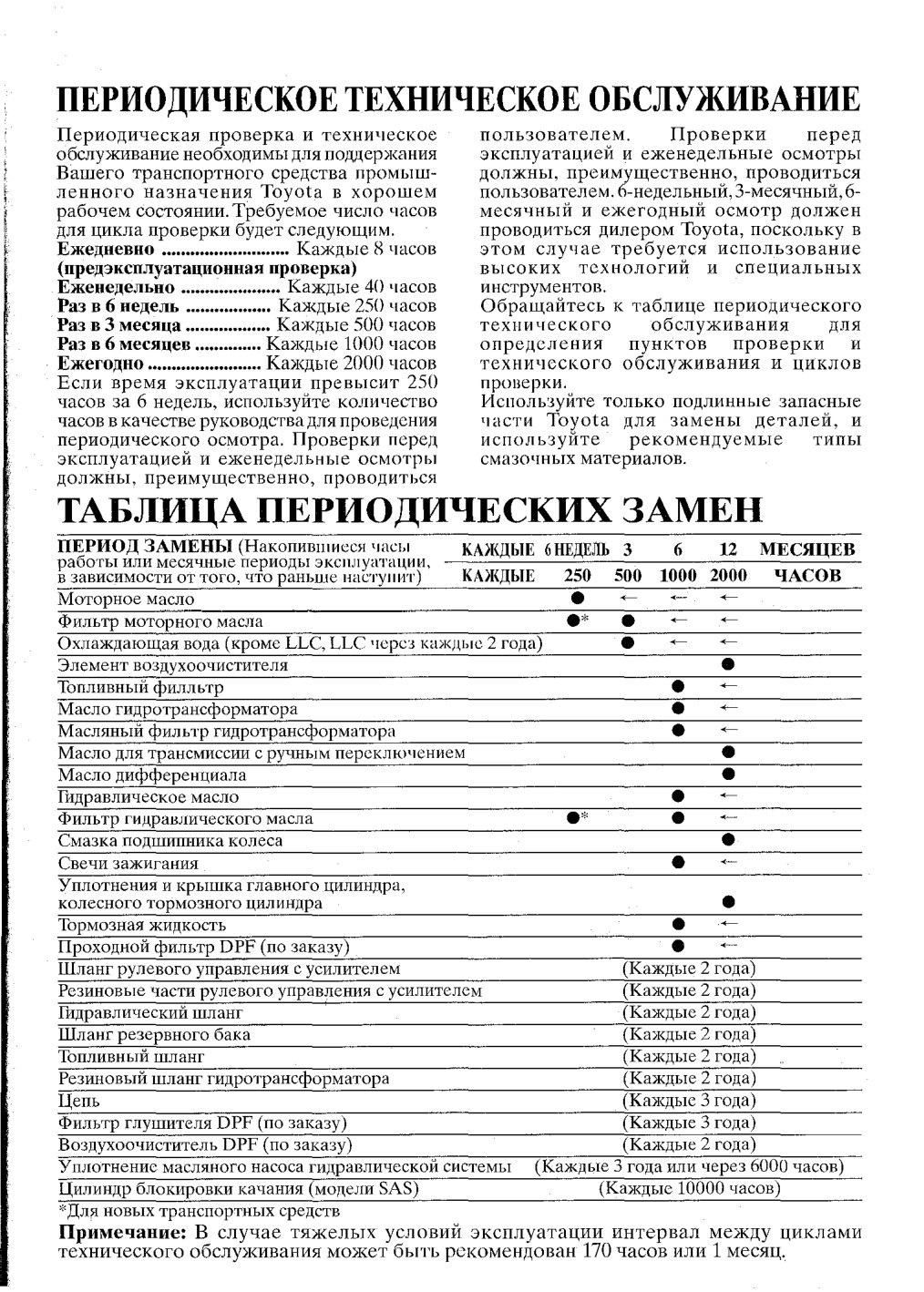

Периодическое техническое обслуживание

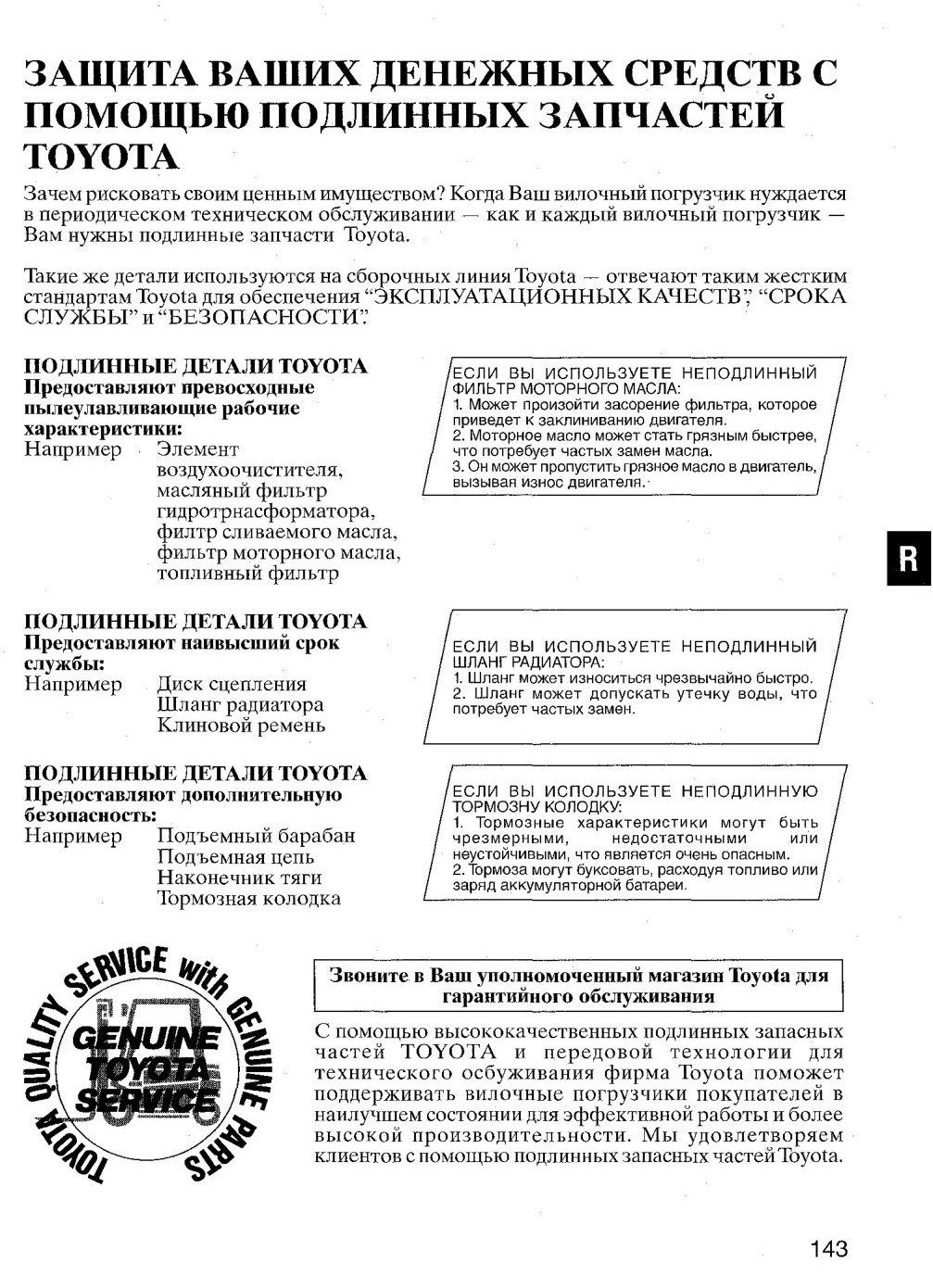

Защита ваших денежных средств с помощью подлинных запчастей Тойота

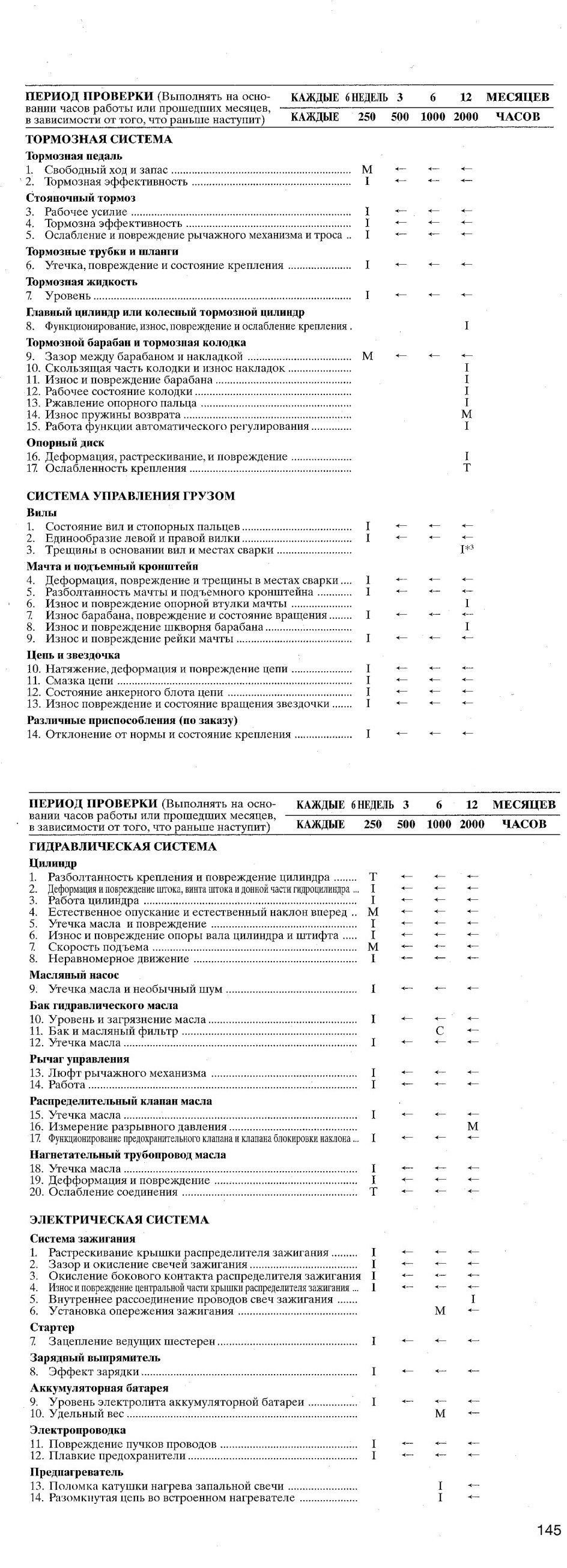

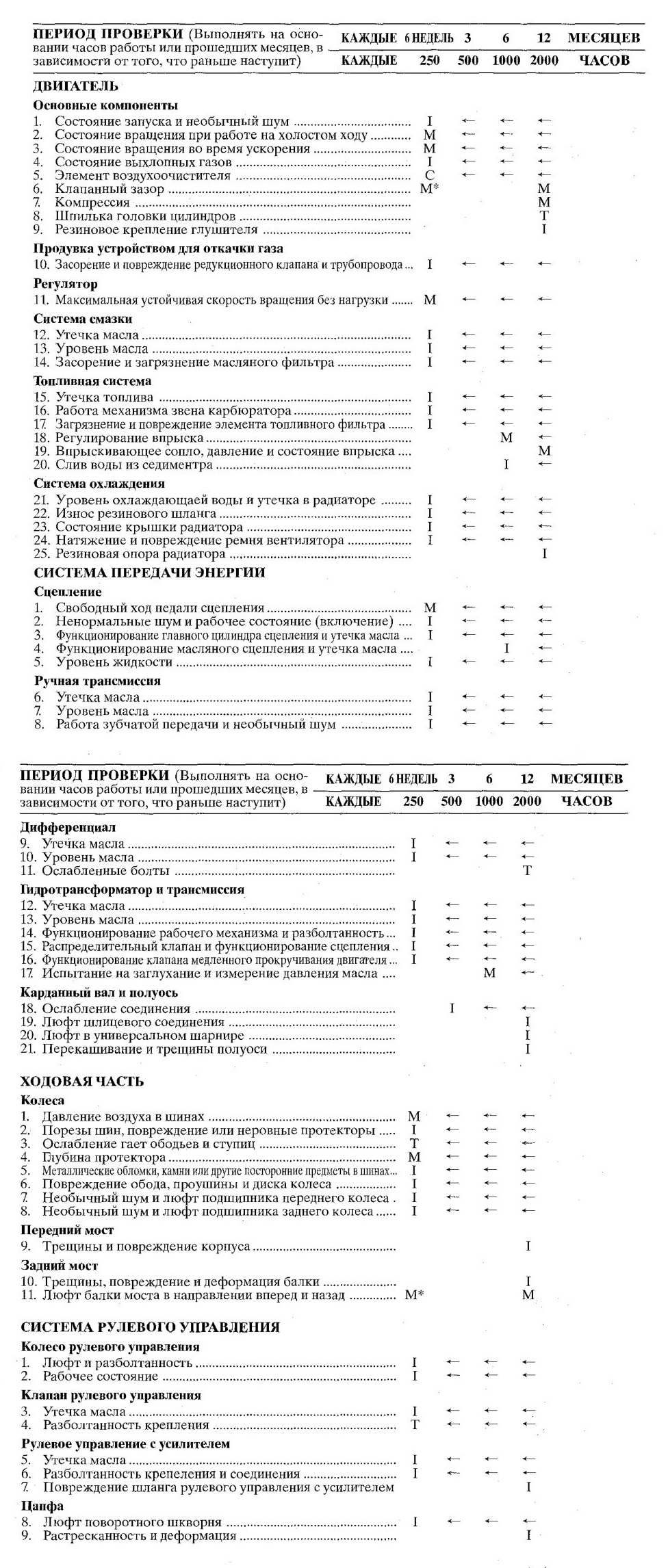

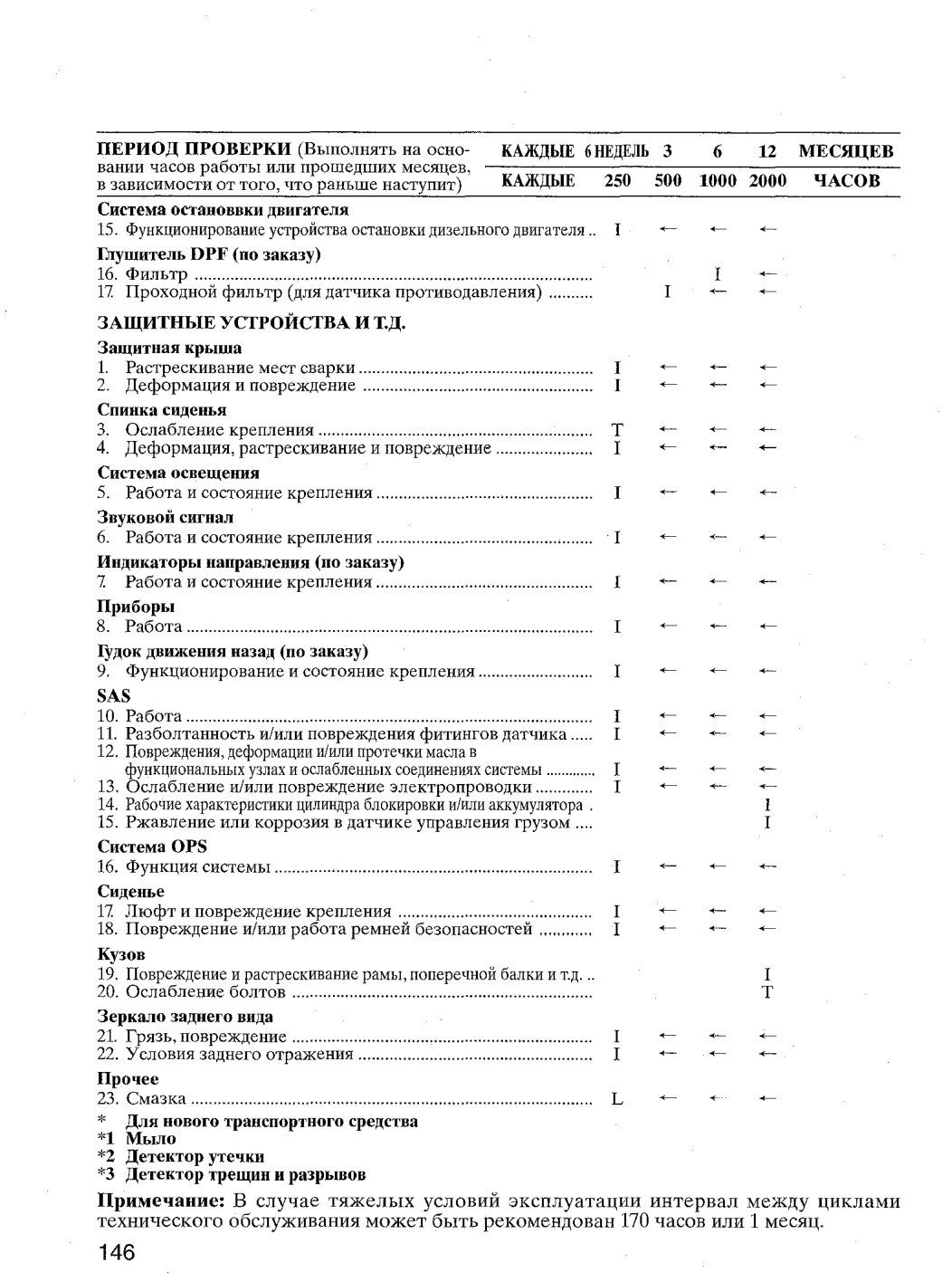

ТАБЛИЦА ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Периодическое техническое обслуживание

МЕТОД ПРОВЕРКИ

I: Проверка, исправление и замена при необходимости. Т: Затяжка С: Очистка L: Смазка М: Измерение, исправление и регулировка при необходимости.

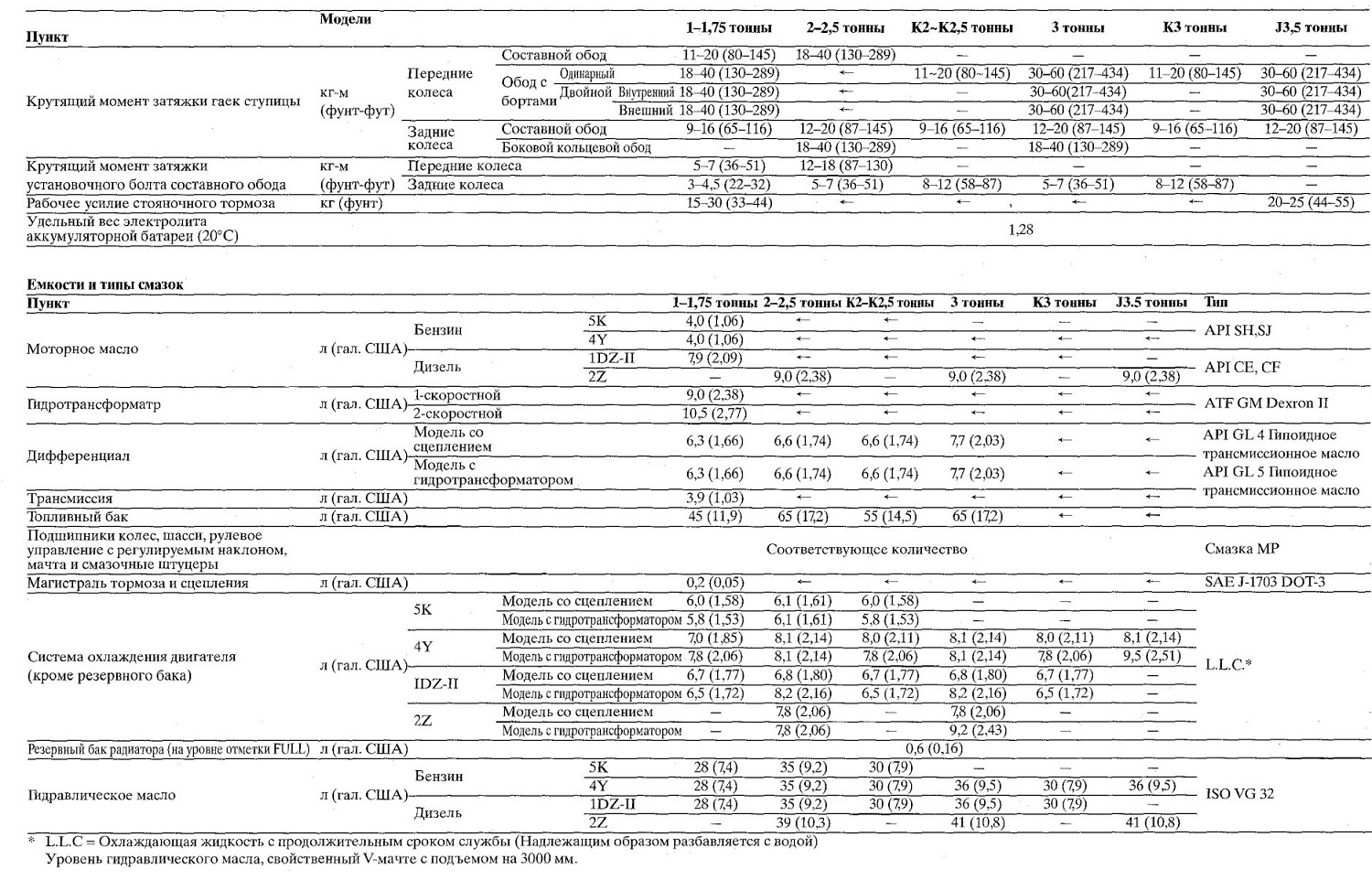

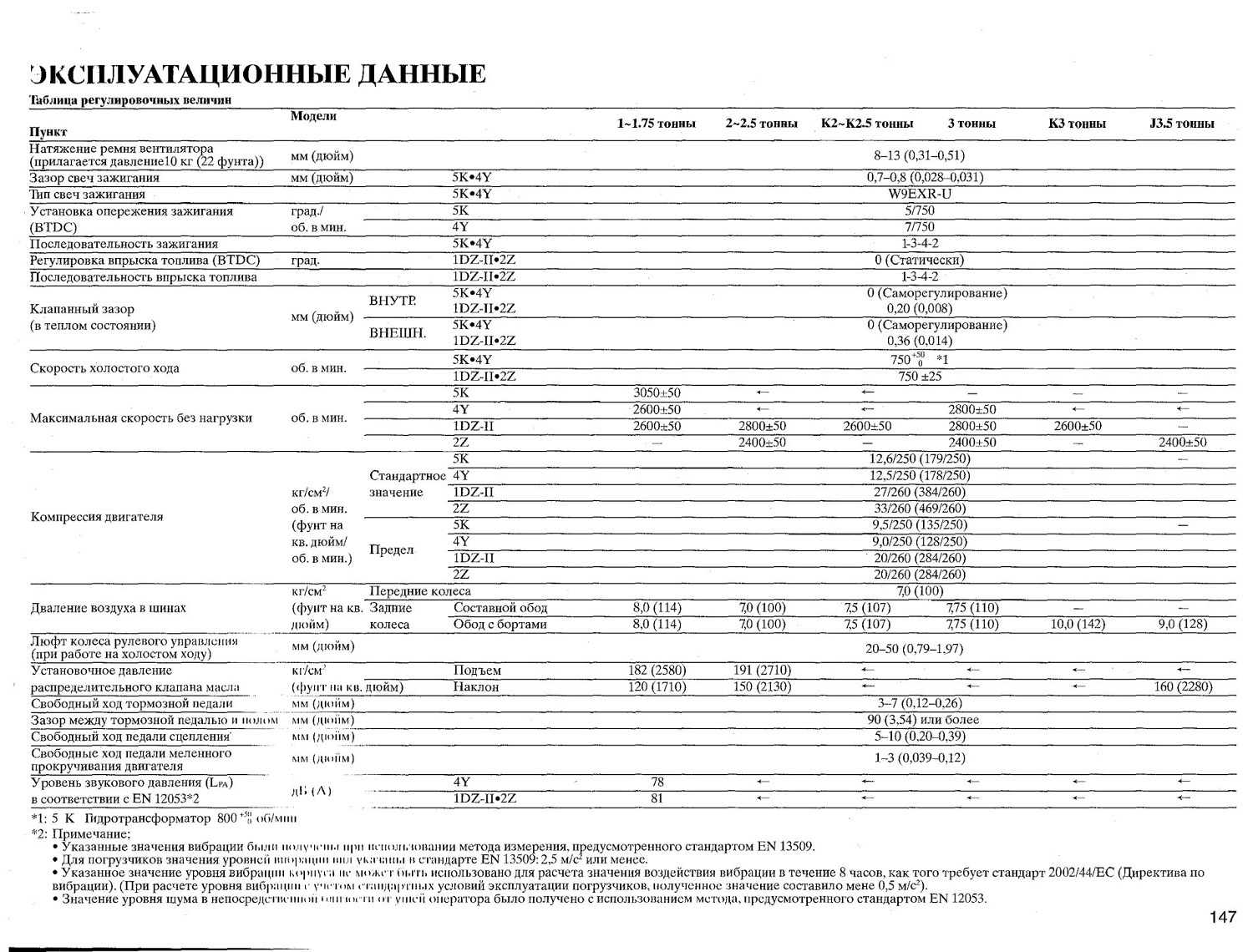

Эксплуатационные данные

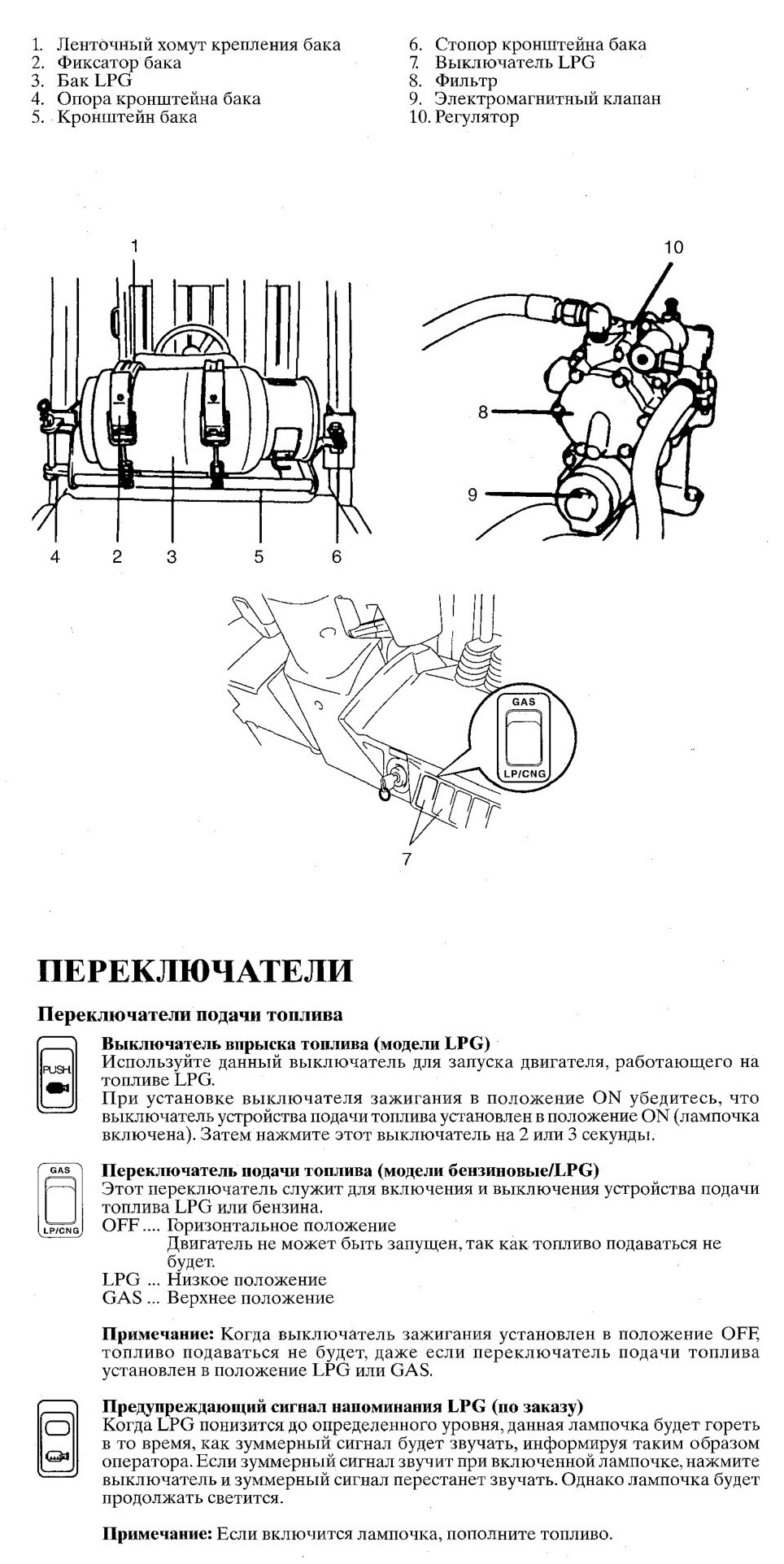

УСТРОЙСТВО LPG (СЖИЖЕННОГО НЕФТЯНОГО ГАЗА) (ПО ЗАКАЗУ) НАИМЕНОВАНИЯ КОМПОНЕНТОВ УСТРОЙСТВА LPG

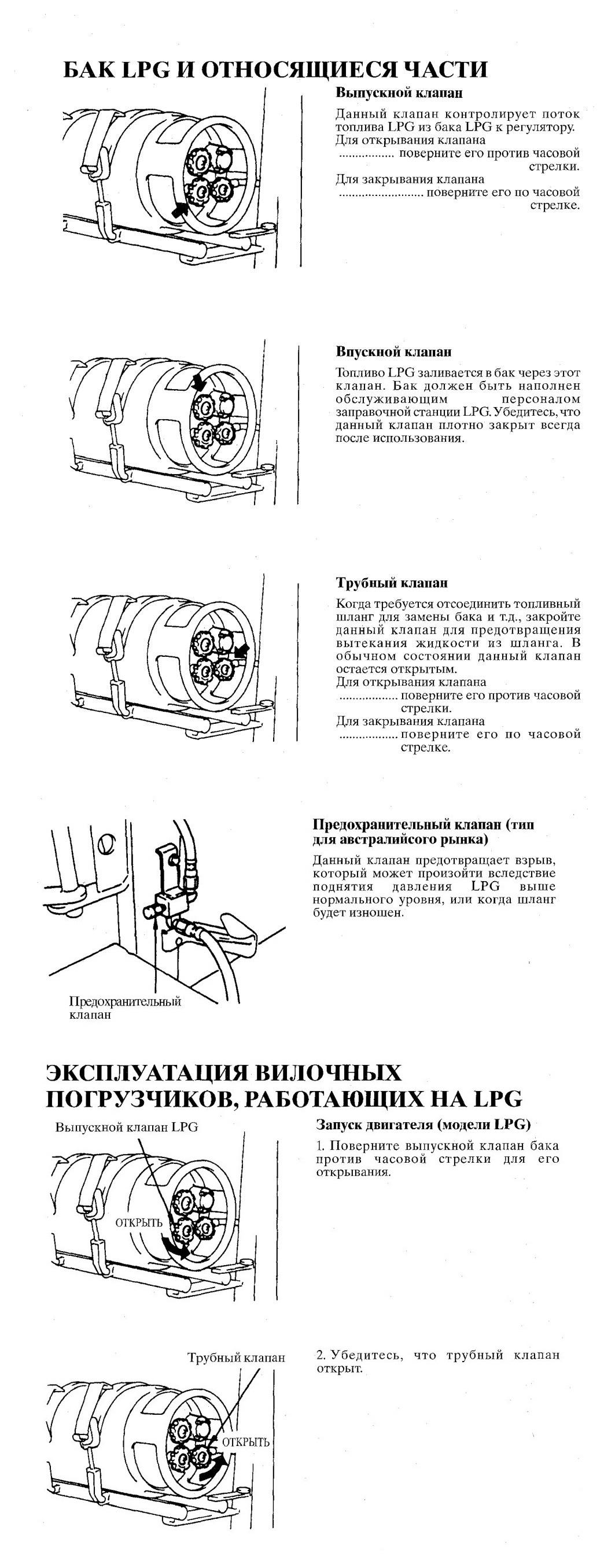

Бак LPG и относящиеся части

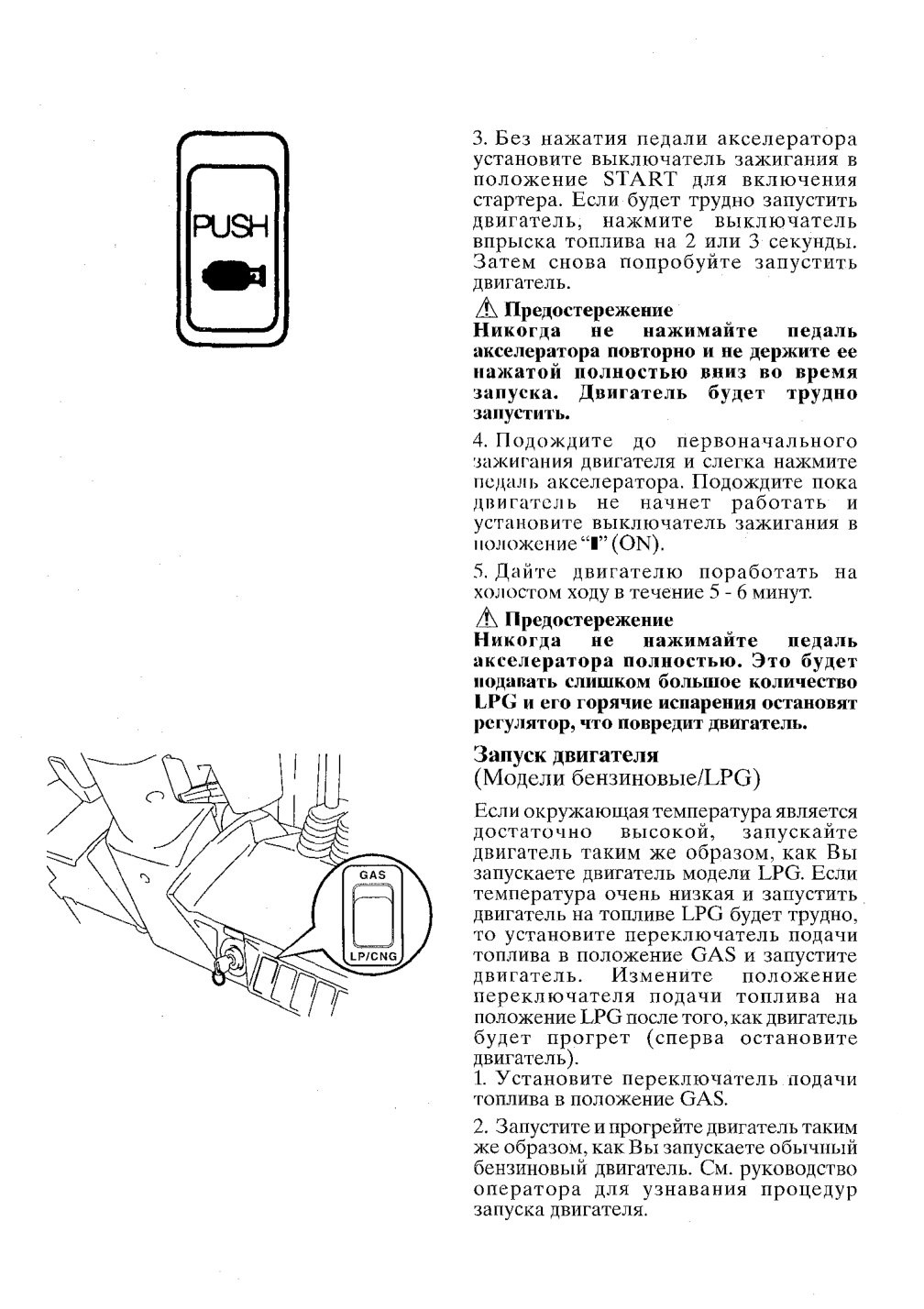

3. Установите переключатель подачи топлива в положение OFF и дайте двигателю остановиться естественным образом.

4. Установите переключатель подачи топлива в положение LPG и запустите двигатель снова так, как Вы запускаете двигатель модели LPG.

Предостережение Никогда не изменяйте установку переключателя подачи топлива с положения GAS на положение LPG во время работы двигателя. Это резко повысит число оборотов двигателя в минуту и приведет к серьезному повреждению двигателя.

Для продления срока службы двигателя

Воздерживайтесь от грубого обращения и вождения транспортного средства, особенно когда оно будет новым.

Остановка

1. Остановка на короткое время

(1) Установите переключатель подачи топлива в положение OFF (отключения).

(2) Дайте двигателю остановиться естественным обрзом, так, чтобы все топливо LPG вышло из системы трубопровода. Поверните выключатель зажигания в положение “О” (OFF) и снимите ключ.

2. Остановка на длительное время

(1) Поверните выпускной клапан бака LPG по часовой стрелке для перекрытия подачи топлива.

(2) Дайте двигателю остановиться естественным обрзом, так, чтобы все топливо LPG вышло из системы трубопровода. Поверните переключатель подачи топлива и выключатель зажигания в положение “О” (OFF) и снимите ключ.

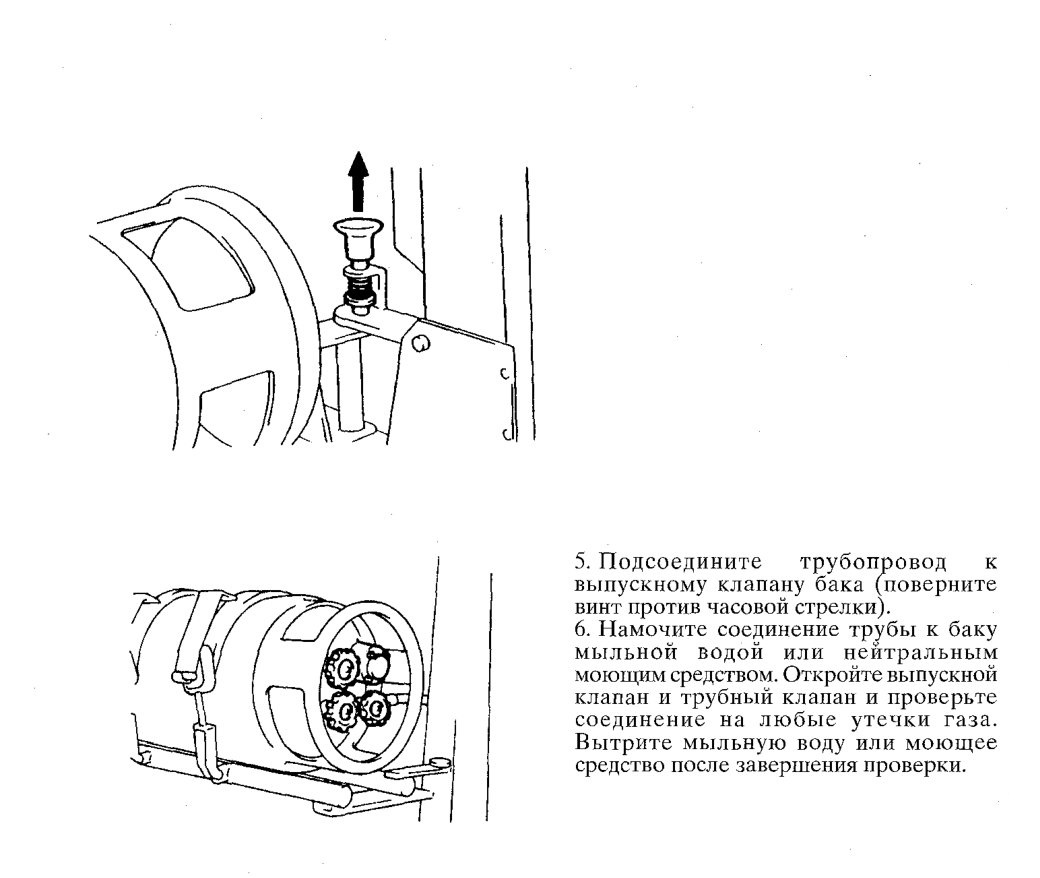

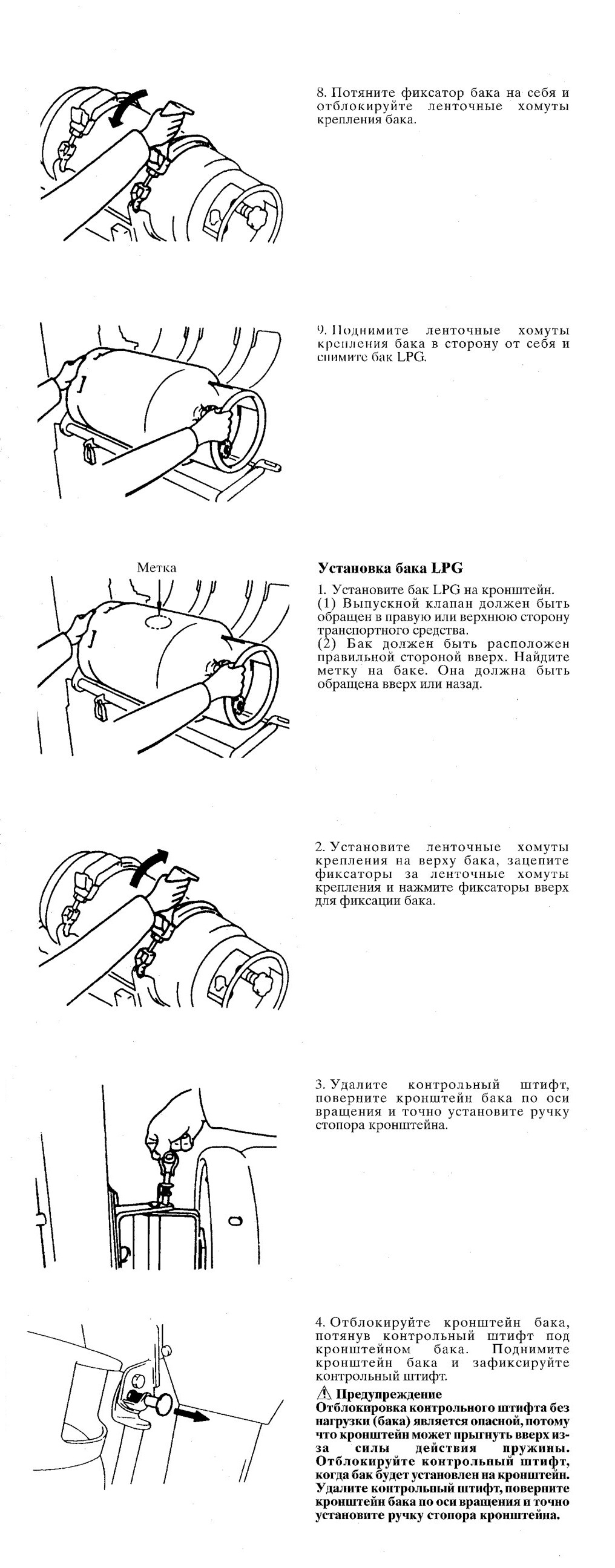

Замена бака LPG

А Предостережение Ни при каких обстоятельствах, что бы ни случилось замена бака LPG не должна выполняться вблизи горящей сигареты, горящей спички, горелки газовой печи, электрического обогревателя,

электродвигателя или какого-либо другого электрического оборудования, которое испускает искры, пламя или любой другой тип огня (относящийся в совокупности к “огню” ниже).

Предупреждение

Во избежание получения серьезной травмы от огня или взрыва Вы должны соблюдать следующие правила:

• Выключайте выключатель зажигания и осветительные приборы.

• Заменяйте баки только в хорошо проветриваемом, блогоприятном месте.

• Огонь или пламя воспрещаются.

• Проверьте все соединения на повреждение или отсутствие деталей.

• Проверьте на утечки.

• Не перезапускайте двигатель до тех пор, пока не исчезнет запах газа.

• Если погрузчик не будет запускаться, попросите механика проверить его.

• Заправка баков требует специальных процедур. Обязательно попросите, чтобы кто-нибудь объяснил их Вам.

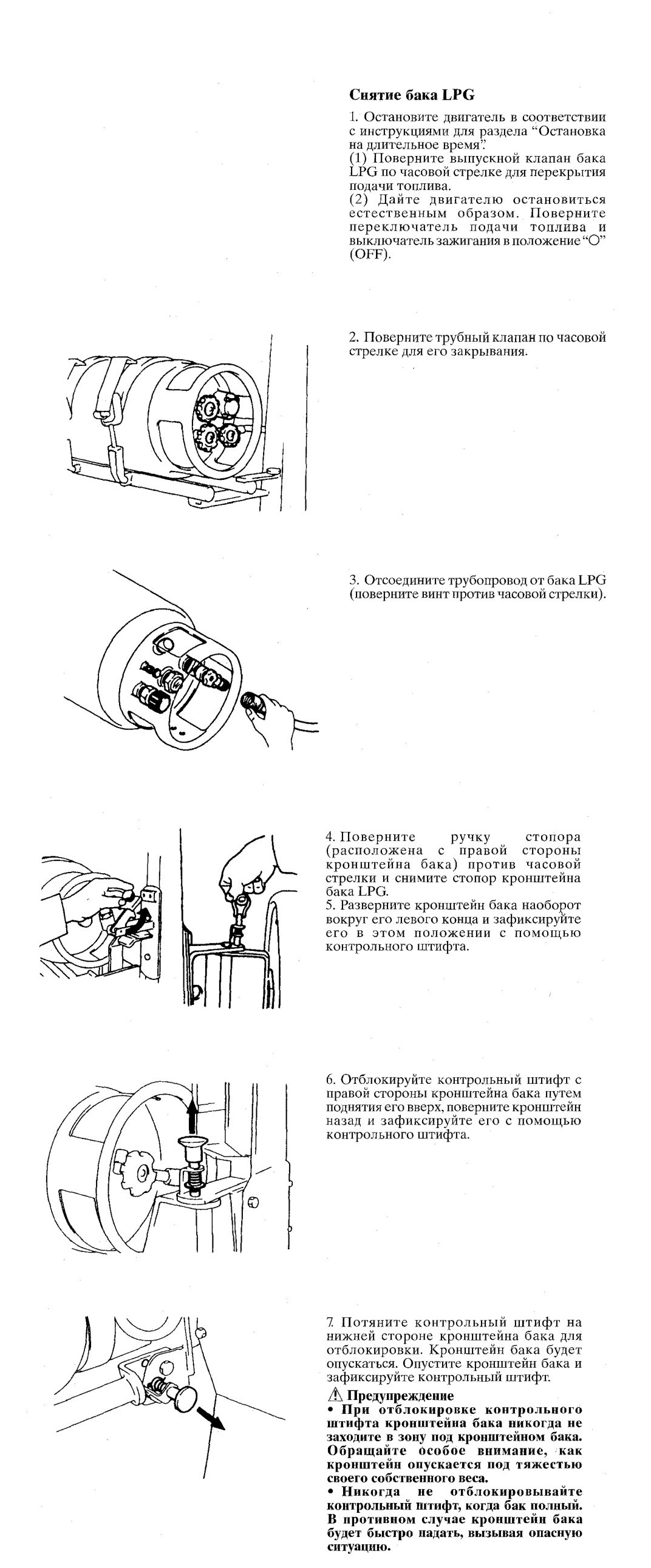

Снятие бака LPG

Важная информация относительно свойств LPG

О LPG обычно содержит вещество, которое придает ему заметный цвет при концентрации в воздухе 1/200 или больше. Если большое количество LPG вытекает из бака системы, это может быть определено по запаху. LPG не содержит одноокиси углерода и не является ядовитым, несмотря на то. что он взрывоопасный.

О LPG является сильно сжатым газом и легко образует утечки.

Пары имеют объем в 250 раз превышающий сжиженный газ и их плотность в два раза выше, чем у воздуха. Следовательно они собираются в низких местах.

О Давление LPG повышается вместе с повышением температуры.

Меры предосторожности по безопасности при эксплуатации вилочных погрузчиков, работающих на LPG

О LPG является горючим. Небольшая искра может стать причиной фатального взрыва при невнимательном обращении. Очень важно, чтобы следующие меры предосторожности соблюдались наиболее строго во избежание опасностей.

О Все работающие на LPG вилочные погрузчики должны управляться и обслуживаться (включая замену бака LPG) только определенными лицами.

О Никогда не останавливайте работающий на LPG вилочный погрузчик вблизи огня.

О Всегда когда это возможно, не останавливайте и не паркуйте работающий на LPG вилочный погрузчик под прямым солнечным светом. Укрытие его под тентом настоятельно рекомендуется. И убедитесь, что транспортное средство хорошо проветривается.
О Не эксплуатируйте работающий на LPG вилочный погрузчик недалеко от огня.

О При эксплуатации или проверке работающего на LPG вилочного погрузчика установите большой знак “ОПАСНОСТЬ ПОЖАРА' и убедитесь, что лица использующие огонь не имеют доступа к транспортному средству.

О Выньте ключ зажигания из работающего на LPG вилочного погрузчика после его остановки или постановки в гараж, так, чтобы неуполномоченное лицо не могло его эксплуатировать.

О Используйте только мыльную воду или нейтральное моющее средство для проверки транспортного средства на утечки газа. Не используйте какую-либо другую жидкость.

О Если проверка на утечку газа должна проводится ночью с помощью карманного электрического фонаря, включите электрический фонарь подальше от транспортного средства и подойдите к нему. Карманный электрический фонарь может вызвать искру во время включения и стать причиной несчастного случая.

О Если была обнаружена утечка газа, немедленно погасить любой огонь, проветрить окружающее место и содержать это место полностью с освобожденным от огня. Затем позвонить квалифицированному дилеру Toyota или на станцию технического обслуживания. О Храните баки LPG в строго предохраняемом от огня месте, постоянно имеющем детектор газа.

О Заправляйте баки LPG должна производиться только обслуживающим персоналом топливозаправочной станции LPG.

О Исспользуйте LPG надлежащего химического состава в соответствии с климатом. В жарком климате используйте LPG со сравнительно высоким содержанием бутана; в холодном климате используйте LPG со сравнительно высоким содержанием пропана.

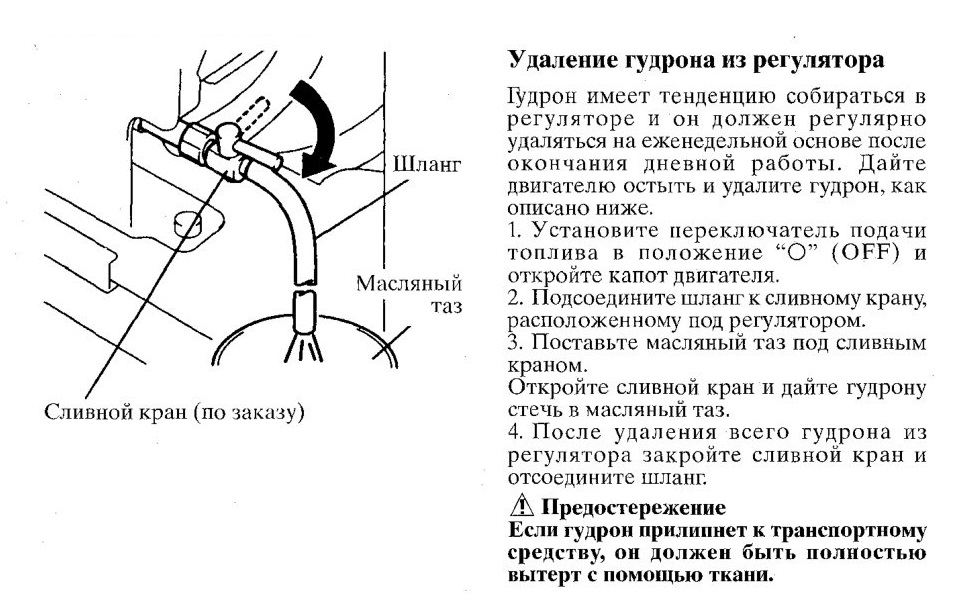

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РЕГУЛЯТОРА

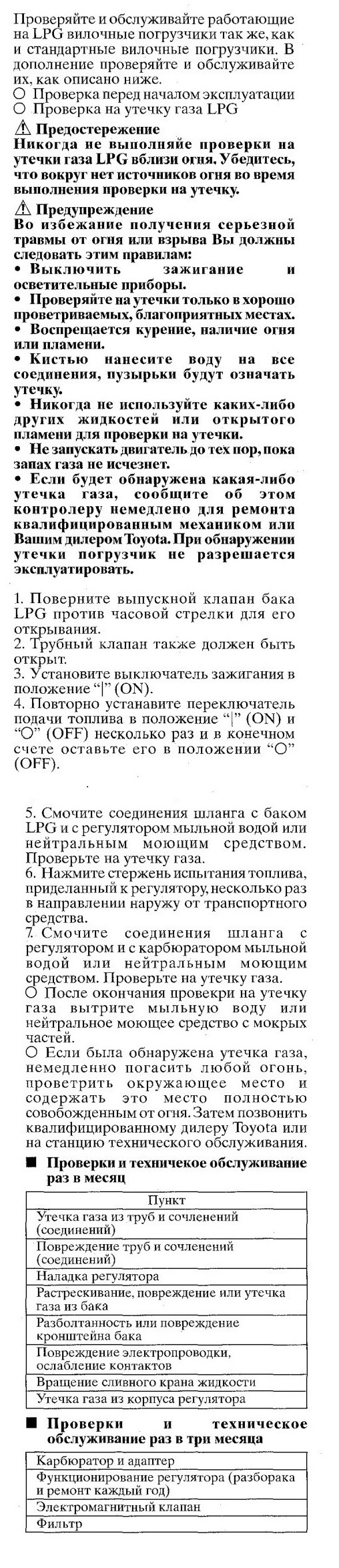

ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВИЛОЧНЫХ ПОГРУЗЧИКОВ, РАБОТАЮЩИХ НА LPG

СМАЗКА И ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
Моторное масло

Используйте моторное масло SAE 30 (SAE 20 в холодную погоду)

Заменяйте масло один раз месяц.

Охлаждающая вода

Используйте смесь из равных частей воды и охлаждающей жидкости с продолжительным сроком службы. Заменяйте охлаждающую воду каждые два года.

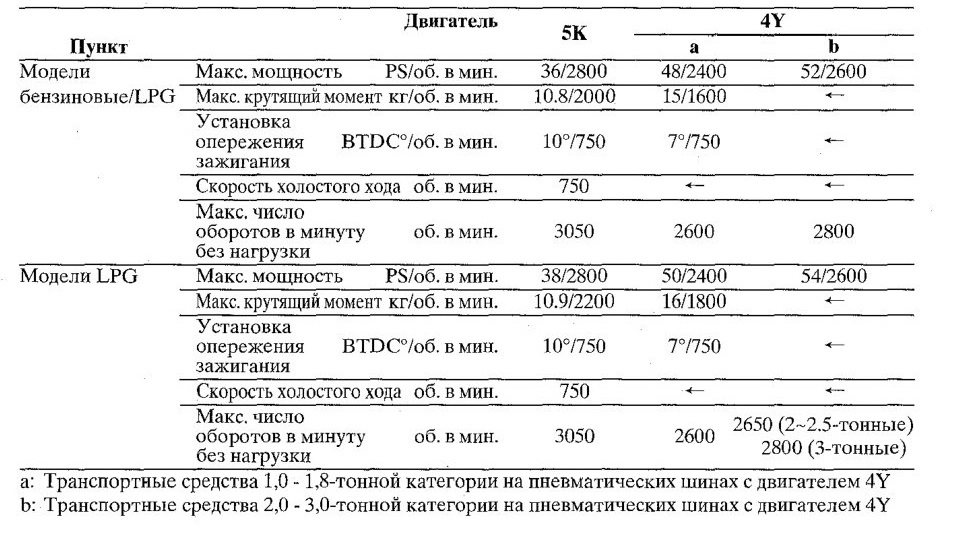

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАЧТЫ И НОМИНАЛЬНЫЕ НАГРУЗКИ

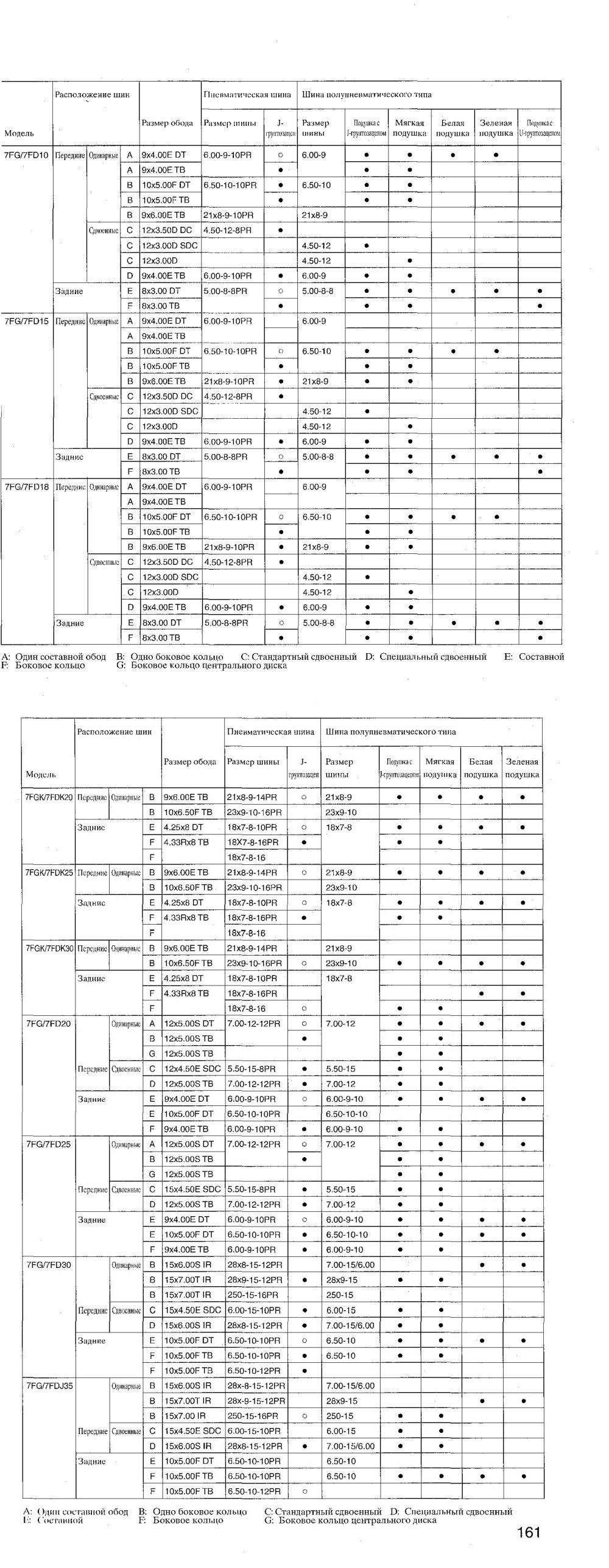

Колёса и шины

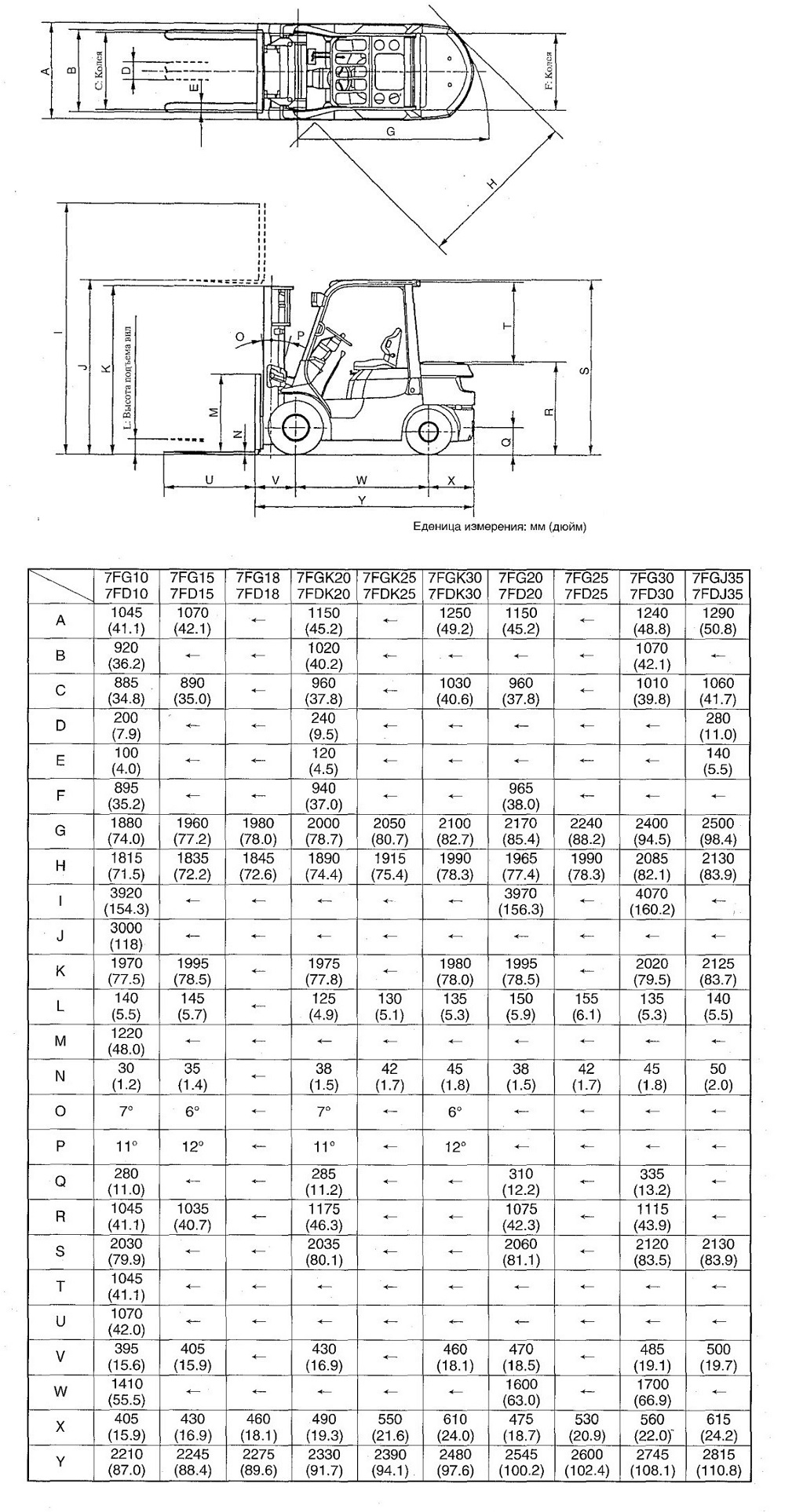

Габаритные размеры транспортного средства
