Руководство для каменщика и бетонщика мостовых и тоннельных работ (1942 год) - часть 3

ГЛАВА ВТОРАЯ

ОБЩИЕ СВЕДЕНИЯ ОБ ОСНОВАНИЯХ И ФУНДАМЕНТАХ СООРУЖЕНИЙ

§ 5. ОСНОВНЫЕ ПОНЯТИЯ

Основанием сооружен и я называется слой грунта, на который опирается сооружение своим фундаментом и которому, следовательно, передается нагрузка от сооружения.

Нагрузка от сооружения может передаваться на грунт по всей

§ 6. СООРУЖЕНИЯ НА ЕСТЕСТВЕННОМ ОСНОВАНИИ

Лучшим грунтом для естественного основания является скальный грунт; хорошим — крупный песок, песок с гравием; удовлетворительным — песок с зернами средней крупности, твердая сухая глина и суглинок. Плохим грунтом являются мелкие пески, слабые и пластичные глины.
Не могут служить основанием грунты с растительными остатками (торфяные, болотные, илистые и пр.), грунты-плывуны.

Фундаменты сооружений на естественных основаниях устраиваются или в открытых котлованах или опускным способом.

Для устройства фундамента открытым способом необходимо сделать в грунте выемку (котлован) по размерам фундамента и в этой выемке возвести фундамент от подошвы до обреза.

При этом в зависимости от положения грунтовых вод могут представиться следующие случаи:

1) котлован разрабатывается в сухом грунте;

2) котлован разрабатывается в мокром грунте, т. е. уровень грунтовых вод стоит выше подошвы основания;

3) котлован устраивается на месте, которое покрыто водой.

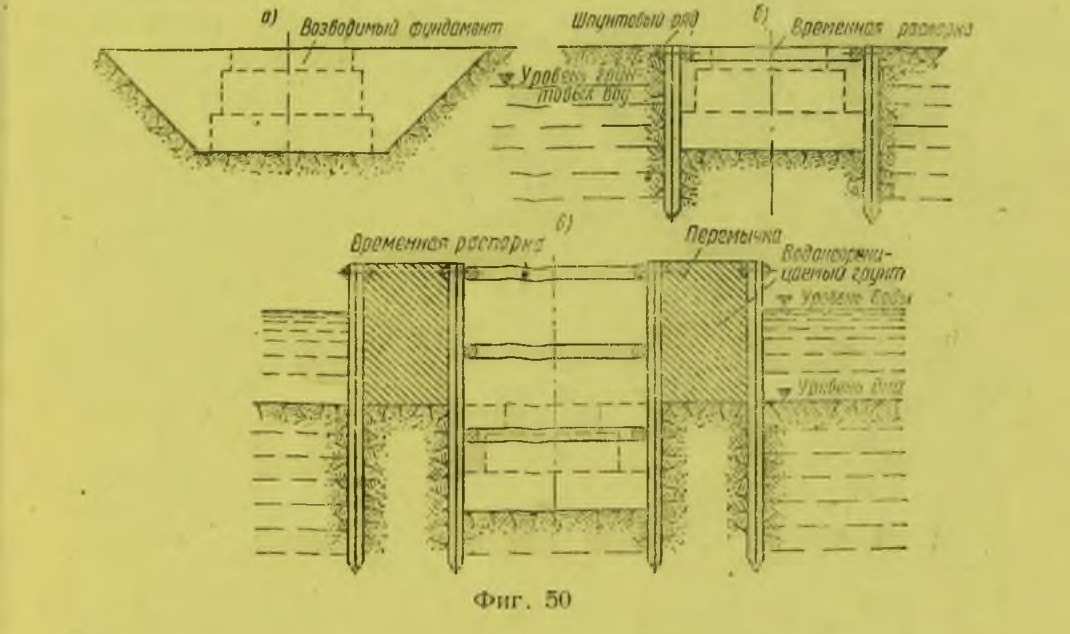

В первом случае котлован вырывается в виде выемки, ограниченной с боков земляными откосами (фиг. 50,а).

Во втором случае ниже уровня грунтовых вод котлован ограждают деревянным шпунтовым рядом и при выемке грунта применяют водоотлив (фиг. 50, а). В третьем случае котлован ограждают перемычкой, верх которой располагают выше поверхности воды, и из огражденного перемычкой пространства производят водоотлив, а затем приступают к выемке земли, поддерживая все время водоотлив (фиг. 50,б). Перемычка устраивается в простейших случаях из двойного шпунтового ряда с заполнением пространства между рядами шпунтов водонепроницаемым грунтом (глинистой землей). Когда котлован вырыт, производят его подчистку по уровню, под так называемую проектную отметку. Отметкой называется возвышение какой-либо точки или плоскости над уровнем моря. Отметки устанавливаются геодезистами

§ 7. СООРУЖЕНИЯ НА ИСКУССТВЕННОМ ОСНОВАНИИ

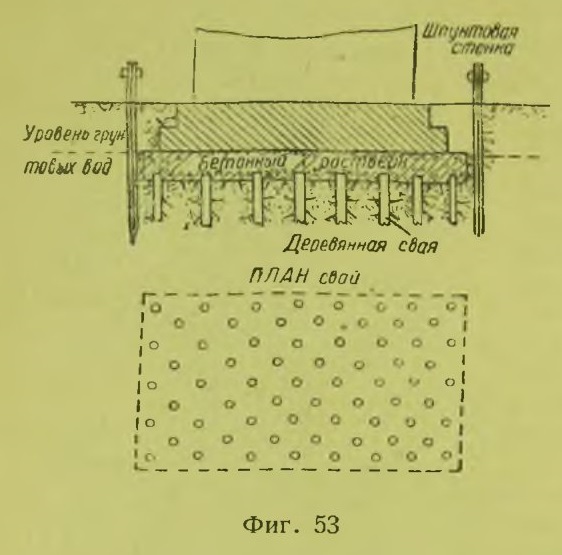

Наиболее часто грунт под основание укрепляют при помощи свай.

Такое укрепленное сваями основание называется свайным основанием.

Сваи забиваются на глубину от 4 до 8 м и более. Разделяются они

на забивные и набивные. По материалу сваи делятся на деревянные, железобетонные и бетонные. Деревянные сваи применяют только в том случае, если уровень грунтовых вод стоит выше подошвы фундамента и головы их можно срезать ниже уровня грунтовых вод. Только в этом случае можно рассчитывать, что сваи, находясь постоянно под водой, не сгниют.

Если же уровень грунтовых вод расположен ниже подошвы фундамента, то применяют негниющие сваи — из бетона или железобетона.

Забивные железобетонные сваи представляют собой прямоугольного сечения стержни, изготовляемые па месте или на бетонном заводе,

1) Отказом сваи называется величина, на которую погружается свая от одного удара или от залога: 10—20 ударов бабы или молота по свае.
