Частотный преобразователь Inovance MD500. Руководство по эксплуатации - часть 14
8. Интерфейсы и коммуникация
Адрес команды
Содержание команды
2001H
BIT0: контроль DO1
BIT1: контроль DO2
BIT2: контроль РЕЛЕ1 (RELAY1)
BIT3: контроль РЕЛЕ2 (RELAY2)
BIT4: контроль FMR
BIT5: VD01
BIT6: VD02
BIT7: VD03
BIT8: VD04
BIT9: VD05
Контроль AO1 (только запись)
Адрес команды
Содержание команды
2002H
От 0 до 7FFF, обозначает от 0% до 100%
Контроль AO2 (только запись)
Адрес команды
Содержание команды
2003H
От 0 до 7FFF, обозначает от 0% до 100%
Контроль выхода импульса (только запись)
Адрес команды
Содержание команды
2004H
От 0 до 7FFF, обозначает от 0% до 100%
-234-
8. Интерфейсы и коммуникация
Описание ошибки привода переменного тока
Адрес ошибки привода
Информация об ошибке привода переменного тока
переменного тока
8000
0000: нет ошибки
0001: зарезервировано
0002: Перегрузка по току во время ускорения
0003: Перегрузка по току во время замедления
0004: Перегрузка по току при постоянной скорости
0005: Перегрузка по напряжению во время ускорения
0006: Перегрузка по напряжению во время замедления
0007: Перегрузка по напряжению при постоянной скорости
0008: Перегрузка резистора демпфирующего устройства
0009: Пониженное напряжение
000А: Перегрузка привода переменного тока
000В: Перегрузка двигателя
000С: Потеря фазы входной мощности
000D: Потеря фазы выходной мощности
000Е: Перегрев модуля
000F: Ошибка внешнего устройства
0010: Сбой коммуникации
0011: Сбой контактора
0012: Ошибка определения тока
0013: Ошибка автонастройки двигателя
0014: Кодер/плата PG/ошибка
0015: Сбой чтения/записи параметра
0016: Аппаратная ошибка привода переменного тока
0017: Короткое замыкание двигателя на землю
0018: Зарезервировано
0019: Зарезервировано
001А: Достигнута величина совокупного времени хода
001B: Определяемая пользователем ошибка 1
001C: Определяемая пользователем ошибка 2
001D: Достигнута величина совокупного времени под напряжением
001E: Нагрузка равна 0
001F: Потеря обратной связи с PID при работе
0028: Время ожидания предела быстрого тока
0029: Ошибка переключения двигателя при работе
002А: Слишком большие отклонения скорости (оборотов)
002В: Превышена скорость двигателя
002D: Перегрев двигателя
005А: Неправильное задание кодера PPR
005B: Кодер не подключен
005C: Ошибка начального положения
005E: Ошибка обратной связи по скорости
-235-
8. Интерфейсы и коммуникация
8.5.5 Описание параметров коммуникации - Группа Fd
Функциональный
Наименование
Диапазон настройки
По умолчанию
код
параметра
Fd-00
Скорость в
Разряд единиц (Modbus)
6005
бодах
0: 300 бит/с
1: 600 бит/с
2: 1200 бит/с
3: 2400 бит/с
4: 4800 бит/с
5: 9600 бит/с
6: 19200 бит/с
7: 38400 бит/с
8: 57600 бит/с
9: 115200 бит/с
Данный параметр используется для установки скорости передачи данных между главным
компьютером и приводом переменного тока.
Следует отметить, что скорость в бодах главного компьютера должна совпадать со скоростью в
бодах привода переменного тока, иначе коммуникация не состоится. Чем выше скорость в бодах,
тем будет быстрее коммуникация.
Функциональный
Наименование
Диапазон настройки
По умолчанию
код
параметра
Fd-01
Формат данных
0: Нет контроля <8,N,2>
0
1: Контроль по четности <8,E,1>
2: Контроль на нечетность
<8,О,1>
3: Нет контроля, формат
данных <8,N,1>
Следует заметить, что формат данных главного компьютера должен совпадать с форматом
данных привода переменного тока, иначе коммуникация не состоится.
Функциональный
Наименование
Диапазон настройки
По умолчанию
код
параметра
Fd-02
Локальный адрес
От 1 до 249
1
0: Широковещательный адрес
Данный параметр используется для установки адреса привода переменного тока. Это адрес
является уникальным (за исключением широковещательного адреса), который образует основу
для двухточечной связи между главным компьютером и приводом переменного тока.
Если локальный адрес установлен на 0 (т.е. широковещательный адрес), привод переменного тока
будет только получать и выполнять циркулярные команды главного компьютера, но не будет
отвечать главному компьютеру.
Функциональный
Название параметра
Диапазон настройки
По умолчанию
код
Fd-03
Задержка ответа
0-20 мс
2 мс
Этот параметр используется для установки задержки от времени, когда привод переменного тока
получает кадр, соответствующий локальному адресу, до времени, когда привод переменного тока
начинает возвращать ответный кадр. Слишком короткая задержка с ответом может привести к
сбою главного компьютера при получении кадра своевременно. Если задержка ответа короче, чем
время ообработки системы, время обработки системы будет иметь приоритет. Если задержка
ответа больше времени обработки системы, система направит данные на главный компьютер
только тогда, когда произойдет задержка ответа.
-236-
8. Интерфейсы и коммуникация
Функциональный
Название параметра
Диапазон настройки
По
код
умолчанию
Fd-04
Истечение времени
0,0 - 60,0 с
0,0 с
ожидания коммуникации
Если привод переменного тока не получит сигнал коммуникации в течение установленного в
данном параметре времени, он направит отчет об ошибке времени ожидания коммуникации
(Err16).
Если этот параметр установлен на
0,0 с, система не обнаруживает время ожидания
коммуникации.
Как правило, этот параметр устанавливается на
0,0 с. В применениях с непрерывной
коммуникацией вы можете использовать данный
параметр для отслеживания состояния
коммуникации.
Функциональный
Название параметра
Диапазон настройки
По умолчанию
код
Fd-05
Протокол
0: Нестандартный протокол
0
коммуникации
Modbus
1: Cтандартный протокол
Modbus
FD-05=1: Cтандартный протокол Modbus
FD-05=0: Для команды чтения подчиненное устройство возвращает дополнительный байт. Более
подробная информация находится в разделе «Формат данных» данного приложения.
Функциональный
Название параметра
Диапазон настройки
По умолчанию
код
Fd-06
Текущее разрешение
0: 0,01 А
0
для чтения при
1: 0,1 А
коммуникации
Данный параметр используется для установки единицы выходного тока для чтения при
коммуникации.
-237-
8. Интерфейсы и коммуникация
-238-
Периферийные устройства и опции
9. Периферийные устройства и опции
9. Периферийные устройства и опции
ОПАСНОСТЬ!
Во избежание удара электрическим током:
· Запрещается подсоединять привод переменного тока при включенном питании.
· Блочный автоматический выключатель всегда должен быть в состоянии «откл».
ВНИМАНИЕ!
Во избежание перегрева и пожара:
· При установке привода внутри герметичного шкафа используйте вентилятор или
кондиционер воздуха, чтобы температура воздуха на входе не поднималась выше 50оС
ВНИМАНИЕ!
Во избежание повреждения оборудования:
· Накрыть верхнюю часть привода тканью или бумагой на время установки, чтобы внутрь не
попали посторонние частицы - металлическая стружка, масло, вода. После завершения
установки ткань (бумагу) можно убрать.
· При работе с приводом переменного тока соблюдайте соответствующие процедуры,
связанные с электростатическим разрядом (ЭСР). Несоблюдение этих правил может
привести к повреждению внутреннего контура привода.
· Эксплуатация двигателя на малых скоростях снижает эффект охлаждения и повышает
температуру двигателя, что приведет к повреждению двигателя. Диапазон скорости
двигателя варьируется в зависимости от режима смазки и производителя двигателя. При
эксплуатации двигателя вне диапазона номинальной скорости обратитесь к
производителю.
· Характеристика момента может различаться в зависимости от работы привода,
получающего то ли иное питание из коммерческой сети. Проверьте характеристики
момента нагрузки подключенной машины.
· Обращайте внимание на характеристики момента нагрузки при выборе мощности привода.
Кроме того, когда расстояние между двигателем и приводом большое, используйте для
соединения привода и двигателя достаточно мощный кабель, чтобы не допустить
снижения момента двигателя.
· Номинальный ток будет разным для двигателя с переменными полюсами и стандартным
двигателем. Подтвердите максимальный ток двигателя и выберите соответствующий
привод. Подсоединяйте полюса двигателя только после остановки двигателя.
· Запрещается поднимать привод переменного тока при снятой передней крышке.
Невыполнение этого правила может привести к повреждению печатной платы и клеммной
колодки.
-240-
9. Периферийные устройства и опции

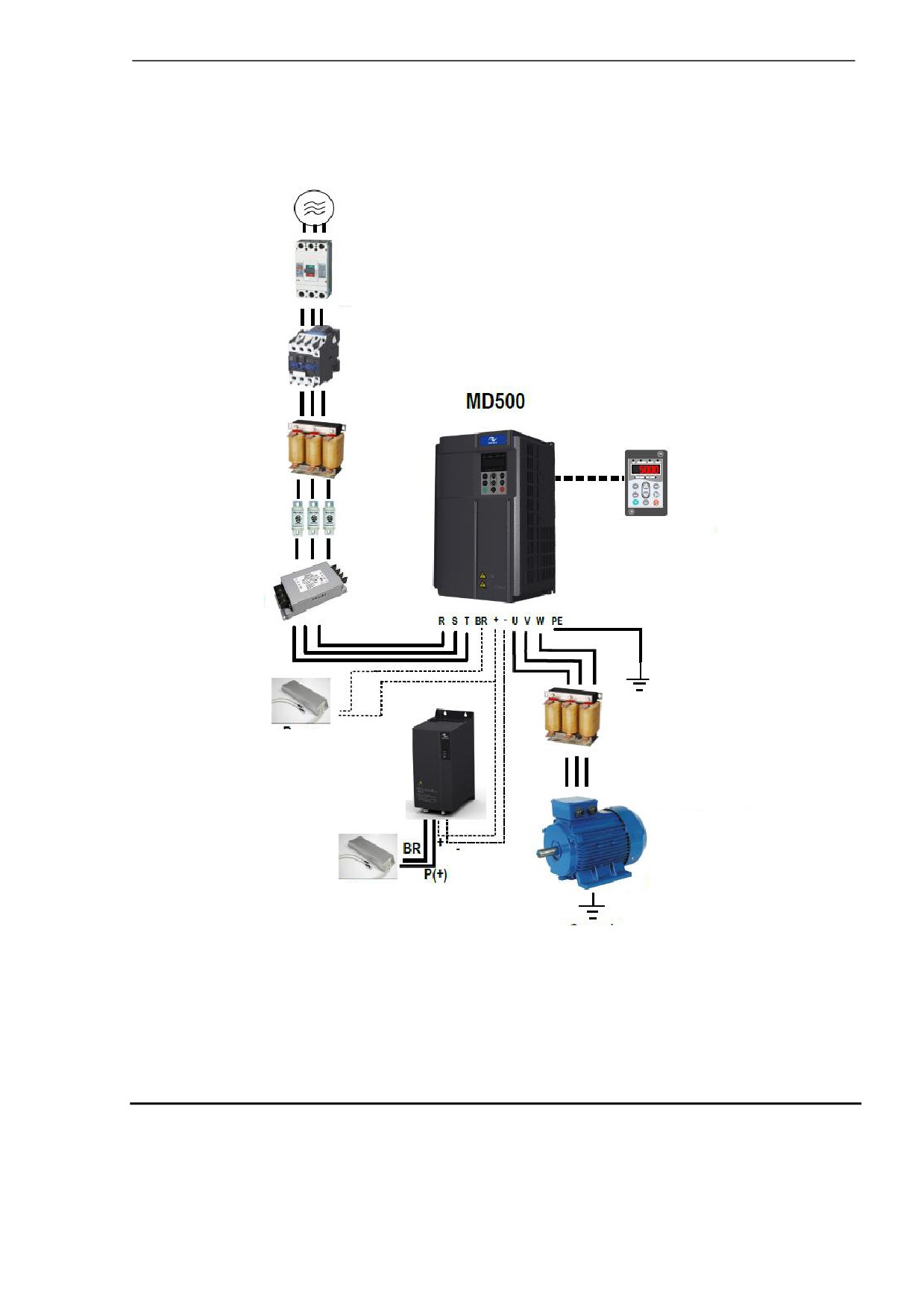

9.1 Подключение периферийных устройств
На рис. 9-1 показано, как конфигурировать привод переменного тока (380 - 480 В, 18,5 кВт и выше)
для работы с периферийными устройствами.
Питание - трехфазный
переменный ток
Выключатель в герметичном
корпусе (МССВ) или
выключатель с защитой при
утечке
Электромагнитный контактор
Реактор переменного тока на
стороне входа
Предохранитель
Внешняя рабочая
панель (MDKE)
Фильтр ЭМС
Земля
Реактор переменного тока на
стороне выхода
Резистор регенерации
Во избежание удара током
Блок торможения
привод и двигатель должны
(MDBUN)
быть хорошо заземлены
Двигатель
Резистор
регенерации
Земля
Примечание
Рис. 9-1 - это просто иллюстрация подключения периферийных устройств, а не руководство по
выбору этих устройств.
-241-
9. Периферийные устройства и опции
n Описание периферийных электрических устройств
Наименовани
Положение для монтажа
Описание функции
е устройства
Автомат.
Сторона поступления
МССВ: Отключение подачи питания, когда на находящиеся
выключатель
питания
ниже по контуру устройства поступает чрезмерный ток
(МССВ)
Выключатель с защитой при утечке: Обеспечивает защиту
от возможного тока утечки при работе привода, во
избежание удара током и даже пожара
Контактор
Между МССВ и входной
Пуск и стоп привода пер. тока. Не следует часто запускать
стороной привода
/останавливать привод, включая и выключая контактор (не
переменного тока
чаще двух раз в минуту). Также не используйте его для
пуска привода напрямую.
Входной
Сторона входа привода
Повышение коэф. мощности на стороне входа
реактор
переменного тока
Эффективное устранение высших гармоник на стороне
переменного
входа и недопущение повреждения других устройств из-за
тока
искажения формы волны напряжения. Устранение
дисбаланса вход. тока из-за дисбаланса между фазами
мощности
Предохраните
Сторона входа привода
Обеспечивает защиту в случае короткого замыкания
ль
пер. тока
Фильтр ЭМС
Сторона входа привода
Снижение внешней электропроводности и радиац. помех
на стороне
переменного тока
привода пер. тока. Снижение помех электропроводности со
входа
стороны подачи питания на привод пер. тока и повышение
способности противодействия помехам привода пер. тока
Резистор
-
Используйте резистор регенерации для моделей типа G 75
регенерации
кВт и ниже. Для отдачи рекуперативной энергии при
замедлении двигателя.
Блок
-
Использ. блок тормож-я MDBUN от Inovance и рекоменд.
торможения
резистор регенерации моделей типа Р 75 кВт и ниже. Для
отдачи рекуперат.энергии при замедл-и двигателя.
Выходной
Между стороной выхода
Сторона выхода привода пер. тока обычно характеризуется
реактор
переменного тока и
гораздо более высокими гармониками. Если двигатель
переменного
двигателем, близко к
далеко от привода пер. тока, в контуре имеется бóльшая
тока
приводу переменного тока
распределяемая электрическая емкость, и отдельные
гармоники могут вызвать резонанс в контуре, оказывая в
основном следующие два воздействия:
Ухудшение характеристик изоляции двигателя и ухудшение
технич. состояния двигателя в конечном итоге.
Генерирование больших токов утечки, частые защитные
отключения привода пер. тока. Дополнительно установить
выходной реактор пер. тока, если длина кабеля между
приводом пер. тока и двигателем превышает 100 м.
Реактор dv/dt
Между стороной выхода
Обеспечивает защиту изоляции двигателя и снижает
пер. тока и двигателем,
подшипниковый ток.
близко к приводу пер. тока
Фильтр
Между стороной выхода
Снижает подшипниковый ток.
общего
пер. тока и двигателем,
режима
близко к приводу пер. тока
Двигатель
Сторона выхода привода
Выбрать соответствующий двигатель.
пер. тока
Реактор пост.
-
Это стандарт. конфигурация для привода пер. тока серии
тока
MD500 30G/30Р и выше. Повышение коэфф. мощности на
стороне входа. Повышение к.п.д. и тепл. устойчивости
привода пер. тока. Устранение воздействия высш. гармоник
на стороне входа привода пер. тока и снижение внешних
помех проводимости и излучения.
Примечание
· Не устанавливайте конденсатор или устройство подавления помех на стороне выхода привода
пер. тока. В противном случае, это может вызвать сбои в приводе пер. тока или повреждение
конденсатора или устройства подавления помех.
· Входы/выходы (главного контура) привода пер. тока содержат гармоники, которые могут
вызвать помехи в работе устройства коммуникации, подключенного к приводу пер. тока.
Поэтому для снижения помех нужно установить помехоподавляющий фильтр.
-242-
9. Периферийные устройства и опции

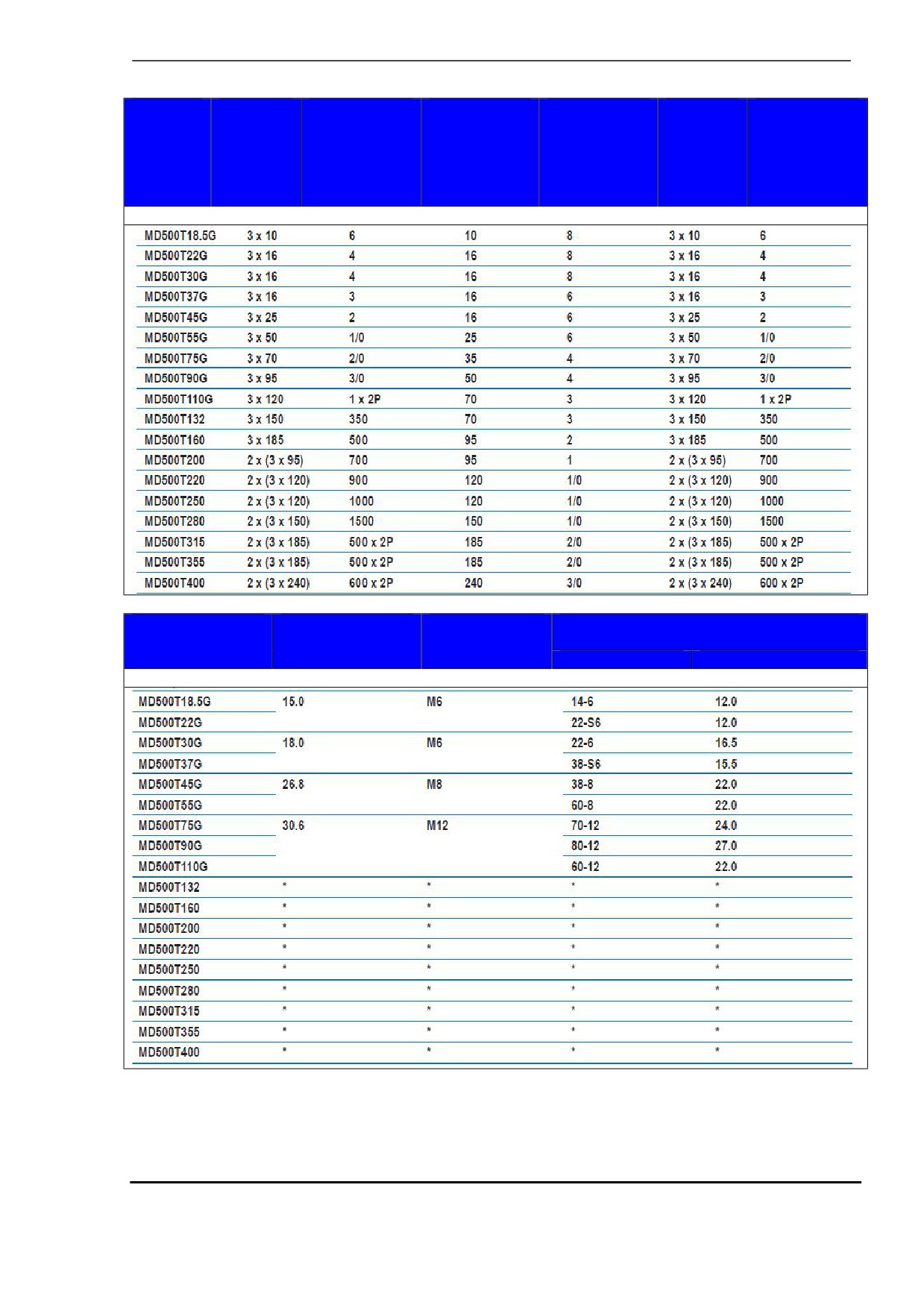

9.1.1 Руководство по выбору кабелей на входе и выходе
Модель
Кабель
Кабель на
Кабель
Кабель
Кабель
Кабель на
MD500
IEC на
стороне
заземления
заземления
IEC на
стороне
стороне
входа
IEC (мм2)
NEC (AWG)
стороне
выхода
входа
(AWG/kcmil)
выхода
(AWG/kcmil)
(мм2)
<2>
(мм2)
<1>
Трехфазный ток 380 - 480 В, 50/60 Гц
Модель MD500
Ширина клеммы
Обозначение
Ширина клеммы JST (сертификация
(мм)
винта
UL)
Модель
Ширина клеммы
Трехфазный ток 380 - 480 В, 50/60 Гц
Примечания:
·
* означает, что спецификации на данный момент нет в наличии.
·
<1> относится к китайскому стандарту. 3 х 10 означает один 3-жильный кабель; 2 х (3 х 95)
означает два 3-жильных кабеля.
·
<2> относится к стандарту США.
-243-
9. Периферийные устройства и опции
9.1.2 Руководство по выбору предохранителя, автоматического выключателя, контактора,
реактора и фильтра
Выбор предохранителя, автоматического выключателя, контактора, реактора и фильтра описан в
Главе 13 ЕМС. Более детально - см. эту главу.
9.1.3 Тормозное устройство и резистор регенерации
n Выбор сопротивления резистора регенерации
Привод переменного тока передает рекуперативную энергию, которая генерируется при
торможении двигателя, в резистор регенерации (установлен снаружи), по следующей формуле:
U x U/К = Pb
· U относится к тормозному напряжению при устойчивом торможении системы.
· Значение U меняется в зависимости от системы. Для системы 380 В переменного тока обычно
выбирается тормозное напряжение 700 В.
· Pb относится к мощности торможения.
n Выбор мощности резистора регенерации
Теоретически мощность резистора регенерации совпадает с мощностью торможения. Но с учетом
снижения номинальной мощности, мощность резистора регенерации рассчитывается по
следующей формуле:
K х Pr = Pb x D, где
● Коэффициент К варьируется между 15% и 30%.
● Pr относится к мощности резистора регенерации
● D относится к частоте торможений (процентное отношение процесса регенерации относительно
всего замедления).
Применение
Подъемник
Намотка и
Центрифуга
Случайная тормозная
Общее
размотка
нагрузка
применение
Частота
20%-30%
20%-30%
50%-60%
5%
10%
торможения
Примечание
Таблица выше дана только для справки. Вы можете выбирать сопротивление и мощность
резистора регенерации на основе фактической потребности. В любом случае, сопротивление не
должно быть ниже ссылочного значения. Мощность может быть больше ссылочного значения.
Выбор модели резистора регенерации выполняется в зависимости от образуемой мощности
двигателя и также относится к инерции системы, времени замедления и потенциальной
динамической нагрузке. Для систем с высокой инерцией и/или коротким временем замедления,
и/или частым торможением, необходимо выбирать резистор регенерации с более высоким
значением мощности и более низким значением сопротивления.
-244-
9. Периферийные устройства и опции
Модель
Сопротив
Мощност
Мин.
Мин.
Блок
Примечание
привода
л-е для
ь для
сопротивлен
мощност
торможени
длит.
длит.
ие (Ом)
ь (Вт)
я
работы
работы
(Ом)
(Ом)
MD500T18.5G
82,2
38000
24
13000
Встроенны
Модель
B
й
привода
MD500T22PB
заканчивает
ся на букву
В
MD500T22GB
69,1
45000
24
13000
MD500T30PB
MD500T30GB
50,7
61000
19,2
16000
MD500T37PB
MD500T37GB
41,1
75000
12,8
24000
MD500T45PB
MD500T45GB
33,8
91000
12,8
24000
MD500T55PB
MD500T55GB
27,7
110000
9,6
32000
MD500T75PB
MD500T75GB
20,3
150000
6,8
45000
MD500T90PB
MD500T90G
11,2 х 2
200000х2
9,3х2
24000х2
Напр. на
Внешний
входе ≤ 440
VAC
MD500T110P
MDBUN-60-T
x 2
12,7 х 2
227000х2
10,6х2
27000х2
Напр. на
входе ≤ 440
VAC
MDBUN-60-
5T x 2
MD500T110G
11,2 х 2
200000х2
9,3х2
24000х2
Напр. на
Внешний
входе ≤ 440
VAC
MD500T132P
MDBUN-60-T
x 2
12,7 х 2
227000х2
10,6х2
27000х2
Напр. на
входе ≤ 440
VAC
MDBUN-60-
5T x 2
Примечания:
· Сопротивление для длительной работы указывает на минимальную величину
сопротивления резистора регенерации, которая может поддерживать непрерывную работу
устройства торможения в течение длительного времени.
· Мин. сопротивление поддерживает рабочие условия с частотой торможения 10% и самым
длительным временем единичного торможения 10 секунд.
· Начальное напряжение торможения по умолчанию для встроенного блока торможения
равно 780 В. Начальное напряжение торможения по умолчанию для MDBUN-60-T равно
670 В, для MDBUN-60-5T - 760 В. Если начальное напряжение торможения по умолчанию
увеличивается, величина сопротивления соответствующего резистора регенерации также
должна быть увеличена.
·
«х 2» означает два блока торможения, при этом их соответствующий резистор регенерации
подсоединен параллельно.
-245-
9. Периферийные устройства и опции

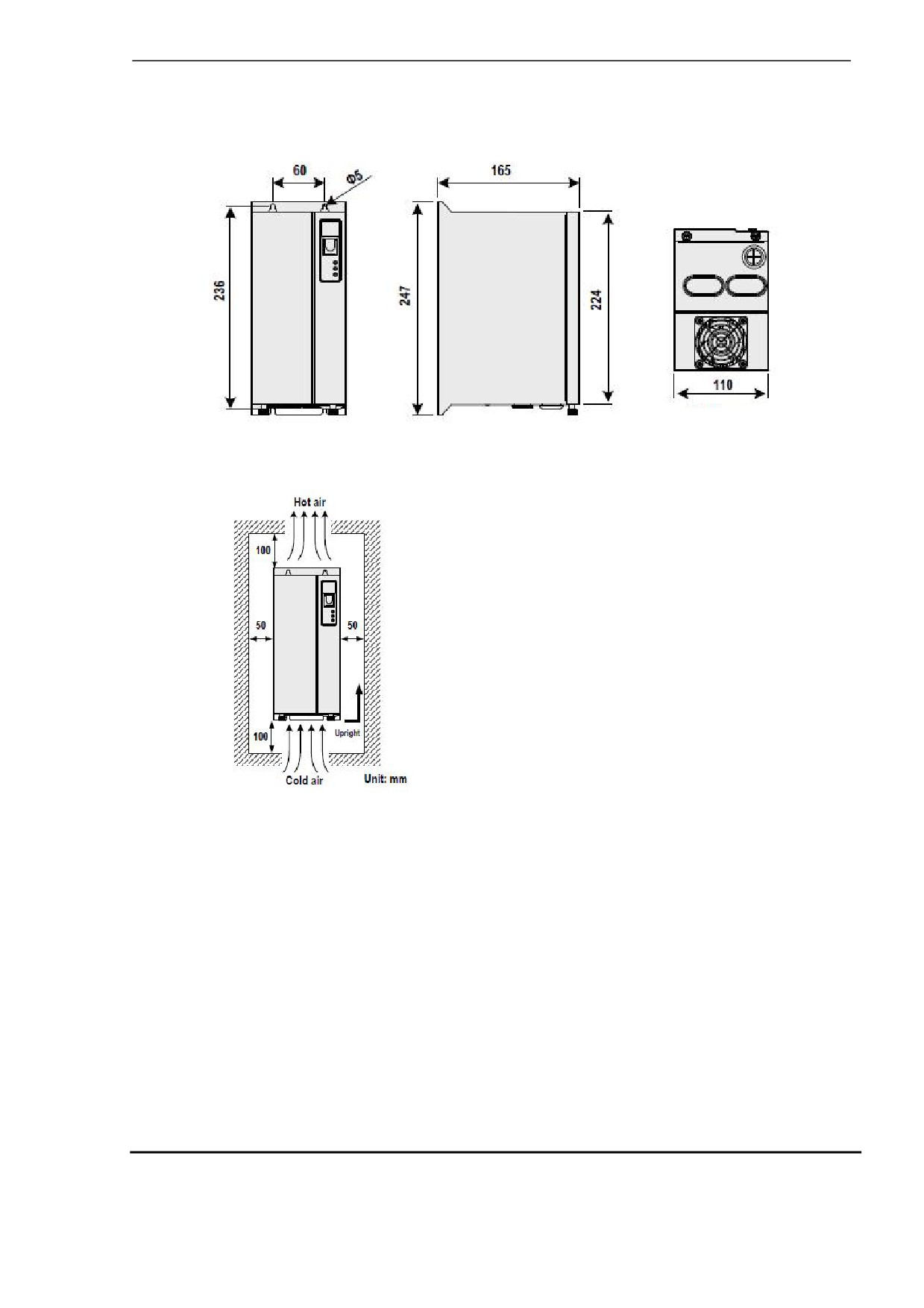

n Размеры для монтажа
На илл. ниже показаны монтажные размеры блока торможения серии MDBUN.
Единица: мм
Блок торможения серии MDBUN нужно всегда монтировать в вертикальном положении.
Hot air = Горячий воздух
Cold air = Холодный воздух
Upright = Вертикально
Unit: mm = Единица: мм
Использование и установка блока торможения серии MDBUN - см. Руководство по эксплуатации
блока торможения серии MDBUN.
-246-
9. Периферийные устройства и опции
9.2 Опции

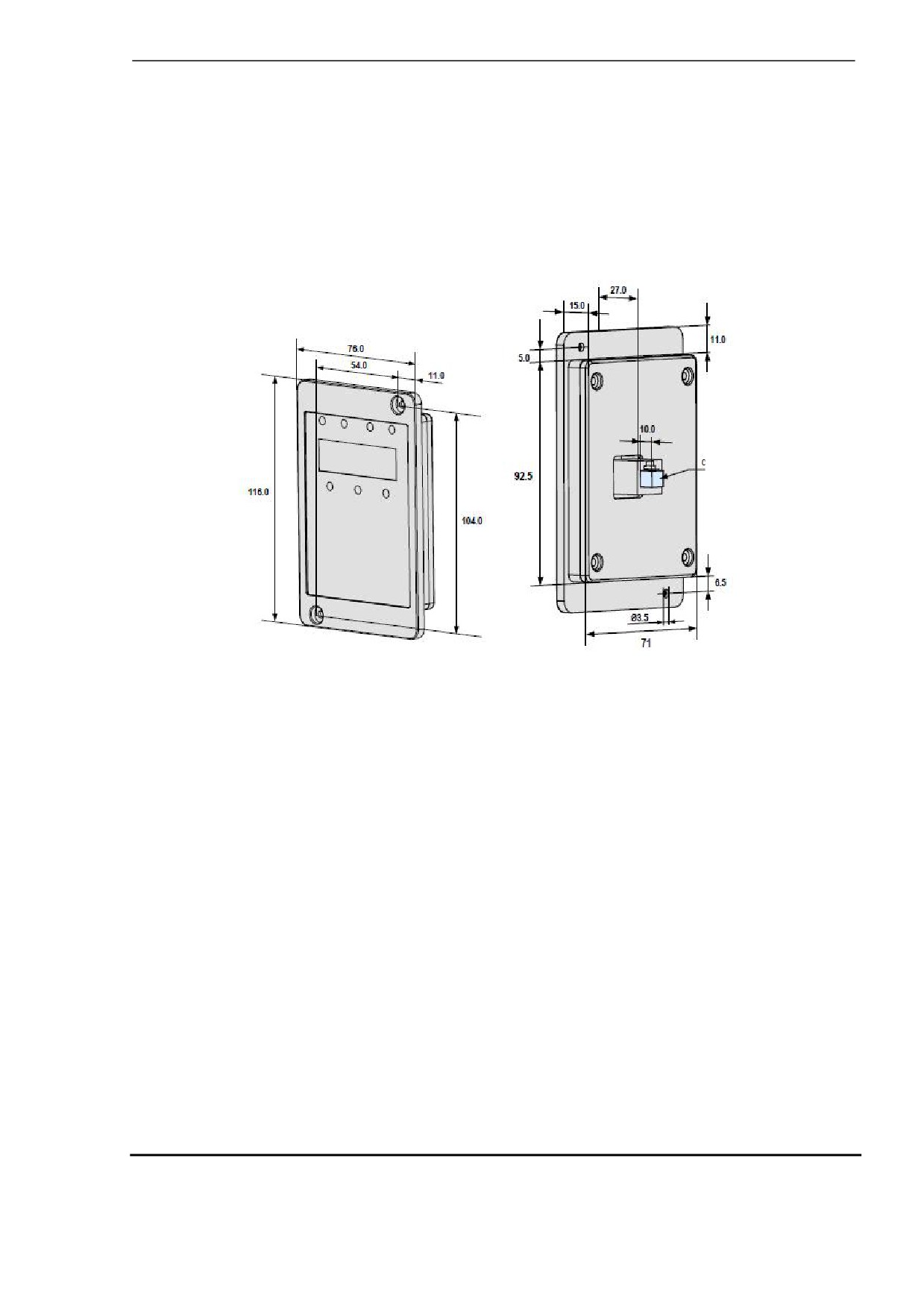

9.2.1 Внешняя рабочая панель
MD32NKE1 - это внешняя рабочая панель, применяемая с приводом MD500. Она включает в себя
дисплей на светодиодах и имеет тот же режим работы, что и рабочая панель привода. Она
разработана так, чтобы облегчить вам запуск привода.
На илл. ниже показан внешний вид и монтажные размеры MD32NKE1.
Кристаллическая
головка
-247-
9. Периферийные устройства и опции

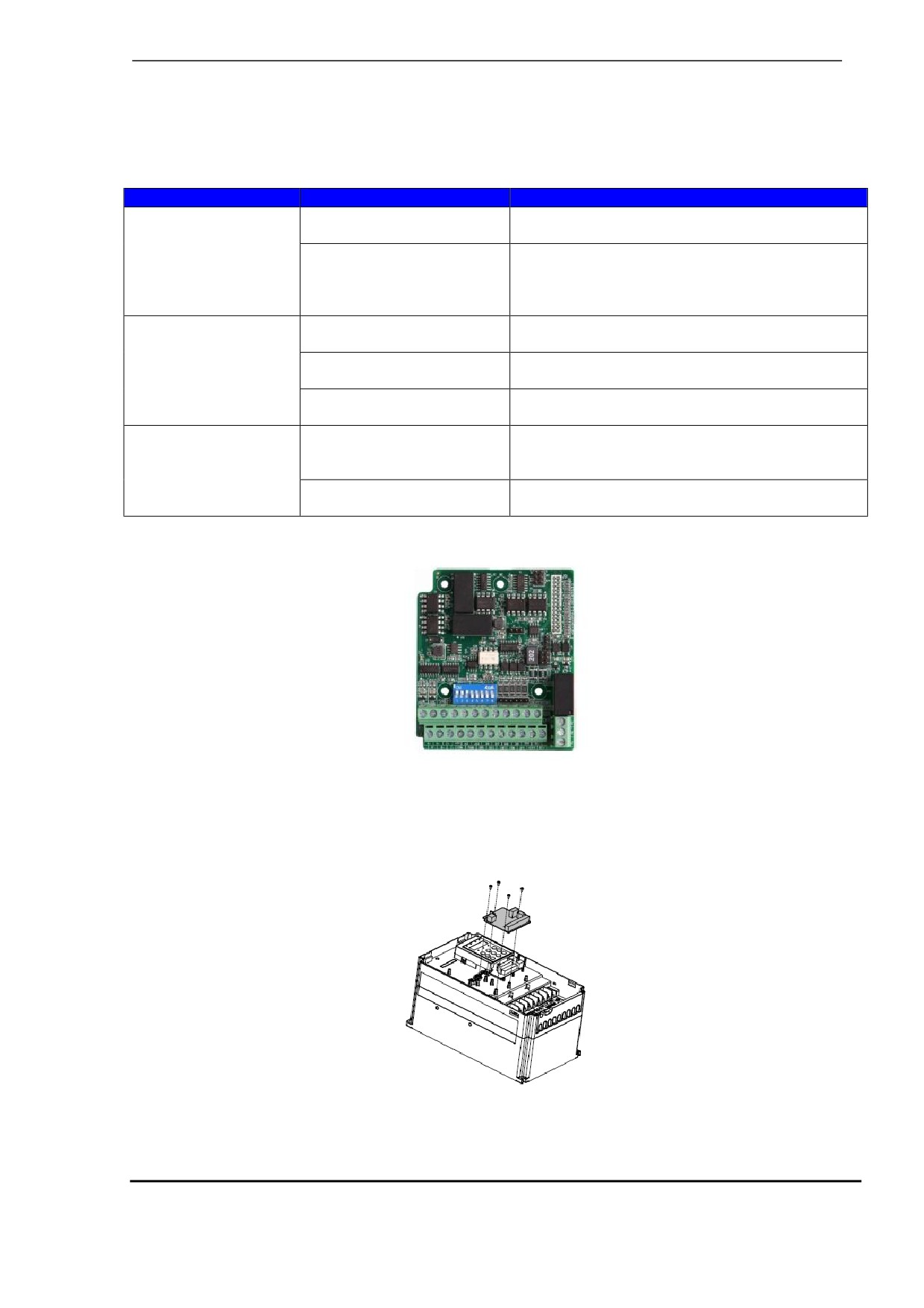

9.2.2 Плата расширения входа/выхода (MD38IO1)
n Обзор
MD310-IO1 разработана компанией Inovance и презназначена для расширения входных и
выходных клемм привода MD500.
Позиция
Спецификация
Описание
Входные клеммы
Пять цифровых входных
Поддерживает двойную полярность 9 - 30 В
клемм (DI)
Одна клемма аналогового
Поддерживает вход от -10 до 10 В
входа (AI), которая
поддерживает вход
напряжения
Выходные клеммы
Одна клемма релейного
250 VAC; 3 A; 30 VDC; 1 A
выхода
Одна клемма цифрового
От 0 до 24 V; 0 - 50 mA; оптически спаренная
выхода (DO)
изоляция
Одна клемма аналогового
От 0 до 10 V; 0 - 20 mA
выхода (АО)
Коммуникация
Интерфейс коммуникации
Поддерживает протокол коммуникации
RS485
Modbus-RTU (см. Приложение I: протокол
коммуникации Modbus-RTU в деталях)
Интерфейс коммуникации
Поддерживает протокол коммуникации
CAN
CANlink
n Внешний вид
n Механическая установка
MD310-IO1 - встроенная плата расширения. Отключите привод от питания и выждите 10 минут,
пока не погаснет индикатор зарядки. После этого можно начинать работы по установке.
Как показано на илл. ниже, вставьте плату MD310-IO1 в привод и закрепите ее подготовленными
винтами.
Примечание: Запрещается устанавливать или вынимать плату MD310-IO1 под напряжением.
Чтобы не допустить повреждения компонентов платы, вызванного статическим электричеством
человека, прикоснитесь (в сухое время года) к ближайшему заземляющему предмету.
-248-
9. Периферийные устройства и опции
n Описание клемм и перемычек
Клеммы MD310-IO1 описаны в таблице ниже.
Тип
Клемма
Название клеммы
Описание функции
+24 V-COM
Подача питания от
Подача питания от источника +24 V на
внешннего
внешний прибор. Обычно используется для
источника +24V
подачи питания клемм DI/DO и внешних
датчиков.
Подача
Макс. выходной ток: 200 мА
питания
OP1
Клеммы цифрового
Подключить к источнику +24V перемычкой
входа
J8 по умолчанию.
При подаче внешнего питания удалить
перемычку J8 для отсоединения ОР1 от
источника +24V и подключить ОР1 к
внешнему источнику питания.
Аналоговый
AI3-PGND
Аналоговый вход 3
Изоляция с оптической связью,
вход
поддерживающей вход
дифференциального напряжения и вход
сопротивления для обнаружения
температуры
Диапазон входного напряжения: от -10 до
10 VDC
Подключить к термопаре РТ100 или РТ1000
Режим входа определяется ДИП-
выключателем S1, многие функции не
поддерживаются одновременно
Цифровые
DI6-OP1
Цифровой вход 6
Изоляция с оптической связью,
входы
DI7-OP1
Цифровой вход 7
совместимая со входами с двойной
DI8-OP1
Цифровой вход 8
полярностью
DI9-OP1
Цифровой вход 9
Входное сопротивление: 2,4 кΩ
DI10-OP1
Цифровой вход 10
Диапазон напряжения для входов: от 9 до
30 V
Аналоговый
AО2-GND
Аналоговый выход
Диапазон выходного напряжения: от 0 до
выход
2
10 V
Диапазон выходного тока: от 0 до 20 мА
Выходной ток с диапазоном сопротивления:
от 0 до 500 Ω
Цифровые
D02-СМЕ
Цифровой выход 2
Изоляция с оптической связью, выход с
выходы
двойной полярностью с открытым
коллектором
Диапазон выходного напряжения: от 0 до
24 V
Диапазон выходного тока: от 0 до 50 мА
Следует заметить, что СМЕ1 и СОМ
внутренне изолированы, но закорочены
перемычкой J7 изнутри. Для подачи
внешнего питания на D02 уберите
перемычку J7.
Выходы
PA-PB
Нормально
Входная мощность контакта:
реле
замкнутая (NC)
250 VAC, 3 A, Cos φ=0.4
(RELAY)
клемма
30 VDC, 1A
PA-PC
Нормально
замкнутая (NC)
клемма
Коммуникац
485+/485-/ СОМ
Интерфейс
Входная и выходная клемма коммуникации
ия RS485
коммуникации
Modbus-RTU, изолированный вход
Коммуникац
CANH/CANL/C
Интерфейс
Входная клемма коммуникации CANlink,
ия CAN
OM
коммуникации
изолированный вход
-249-
9. Периферийные устройства и опции

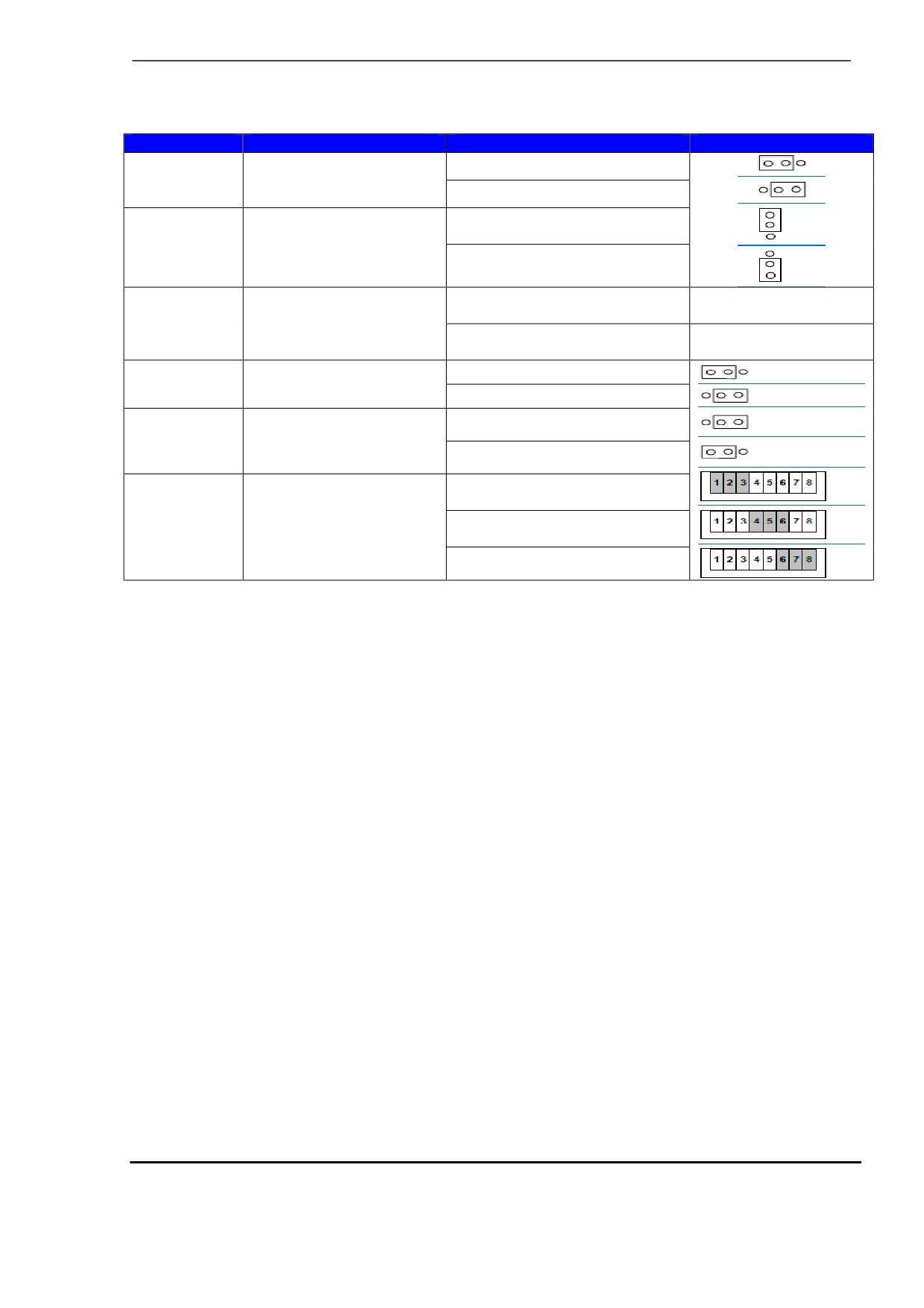

В таблице ниже описываются перемычки MD310-IO1.
Перемычка
Описание
Значение
Задание
J3
Выбор выхода АО2:
Напряжение
напряжение или ток
Ток
J4
Выбор совмещения с
Совмещение с резистором
резистором клеммы CAN
клеммы
Несовмещение с резистором
клеммы
S2
Выбор совмещения с
Совмещение с резистором
ДИП-переключатель
резистором клеммы
клеммы
на ON
RS485
Несовмещение с резистором
ДИП-переключатель
клеммы
на OFF
J7
Выбор режима
Подключение СМЕ1 к СОМ
подключения CME1
Подключение СМЕ1 к +24V
J8
Выбор режима
Если DI подключается в режиме
подключения OP1
SINK, ОР1 подключается к +24V
Если DI подключается в режиме
SOURCE, ОР1 подключается к СОМ
S1
Выбор AI3, PT100,
AI3: 1, 2, 3 задание на ON
PT1000
PT1000: 4, 5, 6 задание на ON
PT100: 6, 7, 8 задание на ON
Примечание: Задание перемычек - см. виды сверху, главные клеммы внизу платы - угол поля
зрения. Перемычки на плате выполнены трафаретной печатью.
n Проводка клемм
· Проводка клемм DI, DO, AI и АО - см. раздел 3.3 «Проводка контура управления».
· Коммуникация Modbus - см. раздел С.6.2 «Протокол коммуникации Modbus».
· Коммуникация CAN - см. раздел С.3 «Плата расширения CANlink (MD38CAN1)».
При использовании для коммуникации протокола CANlink или Modbus, подключить резистор
клеммы к торцу привода переменного тока (через перемычку J4 или S2) для коммуникации на
большое расстояние или коммуникации с несколькими узлами. СОМ является клеммой
заземления коммуникации CANlink или Modbus.
-250-
9. Периферийные устройства и опции

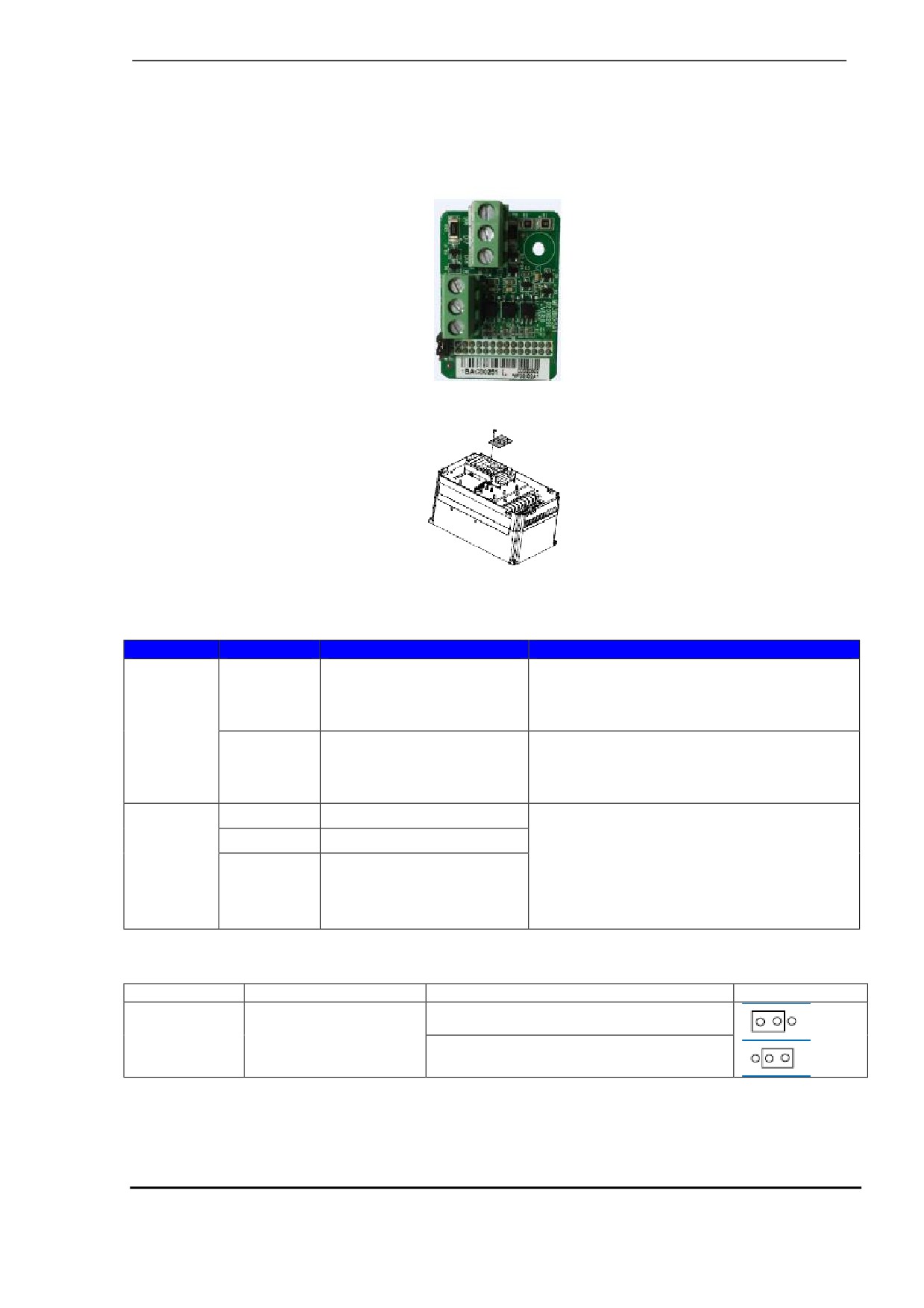

9.2.3 Мини-плата расширения входа/выхода (MD38IO2)
MD38IO2 - это упрощенная версия MD38IO1, она обеспечивает три клеммы DI.
n Внешний вид
n Механическая установка
n Описание клемм и перемычек
Клеммы MD310-IO1 описаны в таблице ниже.
Тип
Клемма
Наименование клеммы
Функциональное описание
+24V-COM
Внешнее питание +24V
Питание +24V на внешний блок.
Обычно используется для питания клемм
Питание
DI/DO и внешних сенсоров. Макс. выход
тока: 200 мА
OP2
Входная цифровая
Не подключена к питанию по умолчанию.
клемма питания
Может быть подключена либо к внешнему
питанию, либо к +24V, в зависимости от
фактической потребности.
DI6-OP2
Цифровой вход 6
Изоляция с оптической связью,
Цифровые
совместимая с входами с двойной
DI7-OP2
Цифровой вход 7
входы
полярностью. Сопротивление на входе:
DI8-OP2
Цифровой вход 8
3,3 кОм для DI6 и DI7, 2,4 кОм для DI8.
Диапазон напряжения для входов: от 9 до
30 V. DI6, DI7, DI8 - это общие входные
клеммы с частотой входа < 100 Гц.
Таблица ниже описывает перемычки MD310-IO1.
Перемычка
Описание
Значение
Задание
J2
Выбор режима
Если DI подключается в режиме SINK, ОР1
подключения ОР2
подключается к +24V
Если DI подключается в режиме SOURCE, ОР1
подключается к СОМ
n Проводка клемм
Проводка клемм DI - см. проводку DI1-DI5 (приемник (Sink), источник (Source)).
-251-
содержание .. 12 13 14 15 ..
