Частотный преобразователь Inovance MD500. Руководство по эксплуатации - часть 7

7. Описание параметров

В следующем примере взяты DI1, DI2, DI3 для описания того, как управлять приводом

переменного тока через клемму DI.

§ F4-11=0: Режим двухпроводного управления 1

Это наиболее часто используемый режим двухпроводного управления. Установите DI1 с

функцией хода вперед, а DI2 с функцией обратного хода.

Вам нужно соединить переключатель хода вперед с клеммой DI1, а переключатель обратного хода

с клеммой DI2.

Параметры задаются следующим образом:

Функциональны

Наименование параметра

Диапазон задания

По умолчанию

й код

F4-11

Режим команд с клеммника

0

Режим

двухпроводного

управления 1

F4-00

Выбор функции DI1

1

Ход вперед (FWD)

F4-01

Выбор функции DI2

2

Ход назад (REV)

В этом режиме,

·

Если SW1 активирован, двигатель вращается в направлении вперед. Если SW1

деактивирован, двигатель останавливается.

·

Если SW2 активирован, двигатель вращается в направлении назад. Если SW2 деактивирован,

двигатель останавливается.

·

Если SW1и SW2 оба одновременно деактивированы или активированы, двигатель

останавливается.

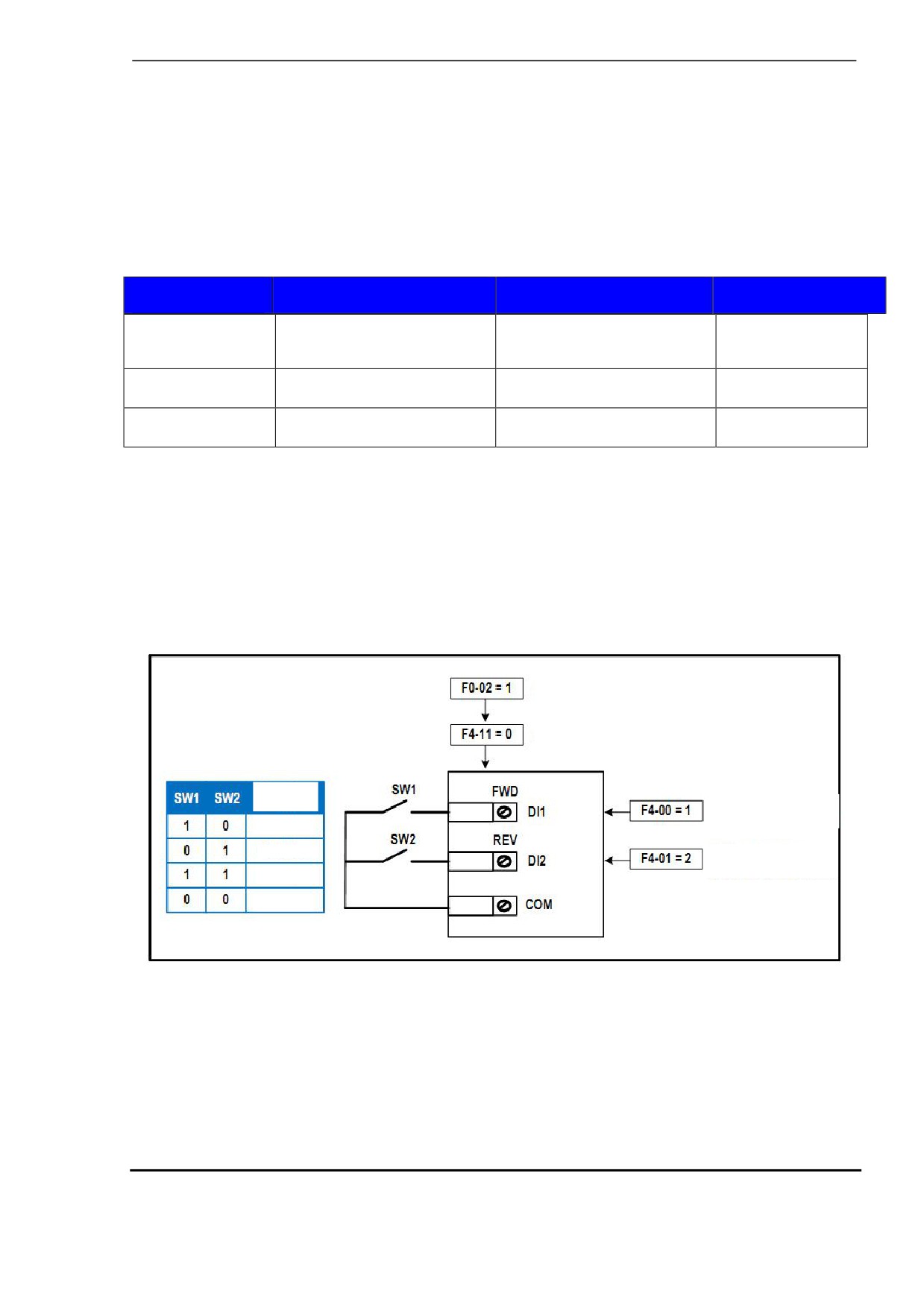

Рис. 7-2. Схема проводки режима двухпроводного управления 1

Выбрать управление с

клеммника

Выбрать режим двухпроводного

управления 1

Выполняемая

команда

Установить DI1 с

командой хода вперед

Вперед

Назад

Установить DI2 с

командой хода назад

Стоп

Стоп

-108-

7. Описание параметров

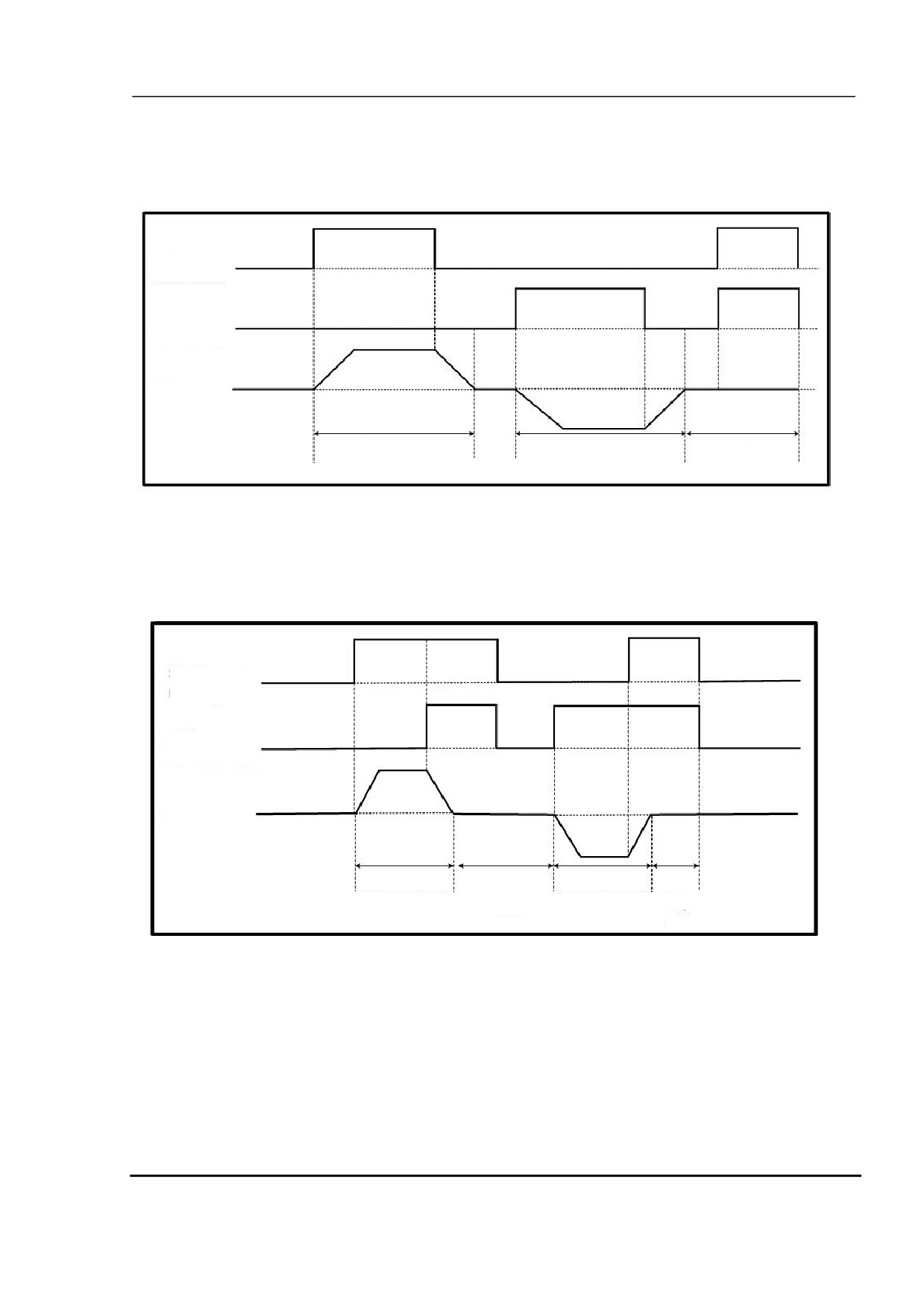

На следующей иллюстрации представлена временная диаграмма режима двухпроводного

управления 1 в обычных условиях.

Рис. 7-3. Временная диаграмма режима двухпроводного управления 1 в обычных условиях

Команда хода

вперед SW1

Команда хода

назад SW2

Скорость

двигателя

Вращение двигателя в

Вращение двигателя в

Стоп

направлении вперед

обратном направлении

На следующей иллюстрации представлена временная диаграмма режима двухпроводного

управления 1 при аварийном состоянии.

Рис.

7-4. Временная диаграмма режима двухпроводного управления при аварийном

состоянии

Команда хода

вперед SW1

Команда хода

назад SW2

Скорость

двигателя

Вращение двигателя в

Стоп

Вращение двигателя в

Стоп

направлении вперед

обратном направлении

-109-

7.

Описание параметров

§ F4-11=1: Режим двухпроводного управления 2

В этом режиме DI1 является клеммой с разрешением хода (RUN), а DI2 определяет направление

хода.

Установите DI1с функцией разрешения хода, а DI2 с направлением хода.

Параметры задаются следующим образом:

Функциональны

Наименование параметра

Диапазон задания

По умолчанию

й код

F4-11

Режим команд с клеммника

1

Режим двухпроводного

управления 2

F4-00

Выбор функции DI1

1

Вперед RUN (FWD)

F4-01

Выбор функции DI2

2

Назад RUN (REV)

В этом режиме,

· Если SW1 активирован, двигатель вращается в направлении вперед при условии, если

SW2 деактивирован.

· Если SW1 активирован, двигатель вращается в направлении назад при условии, если вы

деактивируете SW2.

· Если SW1 деактивирован, двигатель остановится вне зависимости от того, активирован

или деактивирован SW2.

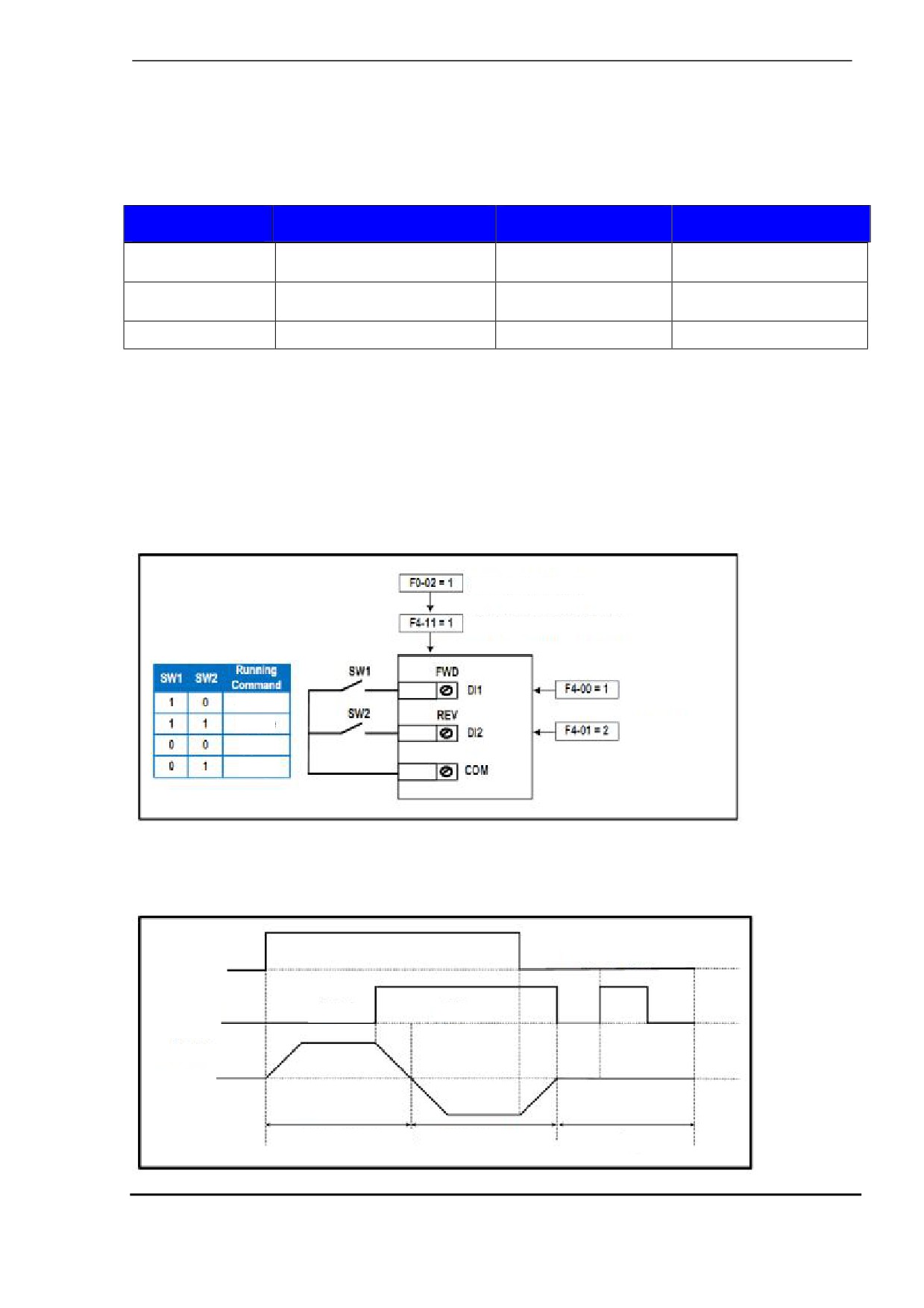

Рис. 7-5. Схема проводки режима двухпроводного управления 2

Выбрать управление с клеммника .

Выбрать режим двухпровод. управления 2 .

Установить DI1 с

командой хода

Вперед

Назад

Установить DI2 с

направлением

Стоп

хода

Стоп

На следующей иллюстрации представлена временная диаграмма режима двухпроводного

управления 2.

Рис. 7-6. Временная диаграмма режима двухпроводного управления

Команда

Ход SW1 запрещен

разрешения

хода SW1

Направление

SW2 выкл

SW2 вкл

хода SW2

Скорость

двигателя

Вращение двигателя в

Вращение двигателя в

Стоп

направлении вперед

обратном направлении

-110-

7. Описание параметров

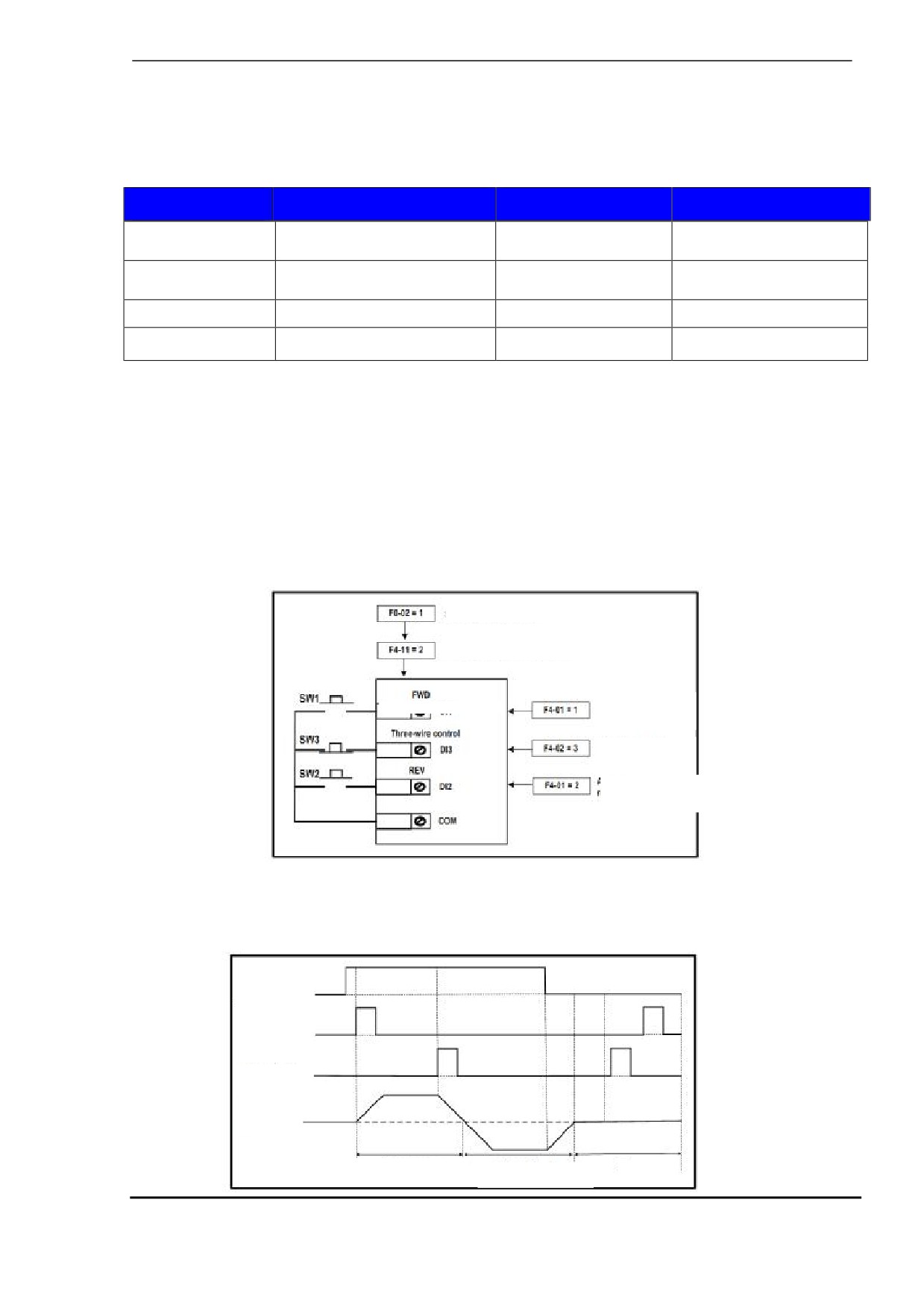

§ F4-11=2: Режим трехпроводного управления 1

В этом режиме DI3 является клеммой трехпроводного управления. DI1 устанавливается с

функцией хода вперед, а DI2 с функцией хода назад.

Параметры задаются следующим образом:

Функциональный

Наименование параметра

Диапазон задания

По умолчанию

код

F4-11

Режим команд с клеммника

2

Режим трехпроводного

управления 2

F4-00

Выбор функции DI1

1

Вперед RUN (FWD)

F4-01

Выбор функции DI2

2

Назад RUN (REV)

F4-02

Выбор функции DI3

3

Трехпроводное

управление

SW3 является нормально закрытым контактом, а SW1 и SW2 являются нормально открытыми

контактами.

· SW3 должен оставаться закрытым во время последовательного пуска и при обычной

эксплуатации.

· Двигатель остановится сразу после открытия SW3.

· Сигналы с SW1 и SW2 действительны, если SW3 активирован.

· Нажатием на SW1 двигатель будет вращаться в направлении вперед при условии, если

SW3 активирован. При нажатии на SW2 двигатель будет вращаться в обратном

направлении.

Рис. 7-7. Схема проводки режима трехпроводного управления 1

Выбрать управление с клеммника.

Выбрать режим трехпровод. управления 1.

Установить DI2 с

Трехпровод. управление

командой хода

вперед

Установить DI3 с

трехпровод.

управлением

Установить DI2 с

командой хода

назад

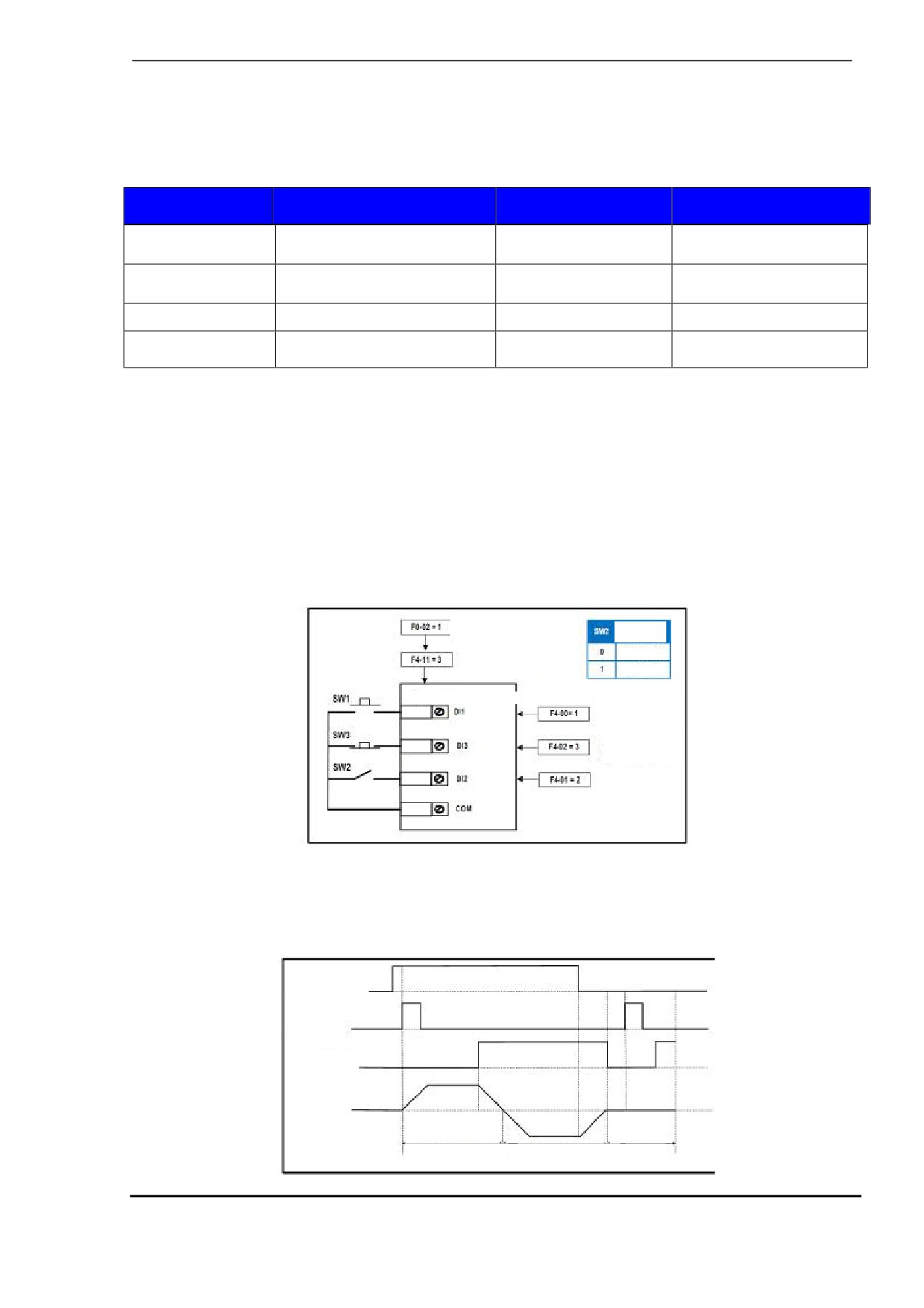

На следующей иллюстрации представлена временная диаграмма режима трехпроводного

управления 1.

Рис. 7-6. Временная диаграмма режима трехпроводного управления 1

Команда

трехпровод.

управл. SW3

Команда хода

вперед SW1

Команда хода

назад SW2

Скорость

двигателя

Вращение двигателя в

Стоп

Вращение двигателя в

направлении вперед

направлении назад

-111-

7.

Описание параметров

§ F4-11=3: Режим трехпроводного управления 2

В этом режиме DI3 является клеммой команды трехпроводного управления. DI1 определяет,

разрешается ли команда хода, а DI2 определяет направление хода.

Параметры задаются следующим образом:

Функциональны

Наименование параметра

Диапазон задания

По умолчанию

й код

F4-11

Режим команд с клеммника

3

Режим трехпроводного

управления 2

F4-00

Выбор функции DI1

1

Вперед RUN (FWD)

F4-01

Выбор функции DI2

2

Назад RUN (REV)

F4-02

Выбор функции DI3

3

Трехпроводное

управление

SW3 является нормально закрытым контактом, SW1 являются нормально открытым контактом, а

SW2 является переключателем.

· SW3 должен оставаться закрытым во время последовательного пуска и при обычной

эксплуатации.

· Двигатель остановится сразу после открытия SW3.

· Сигналы с SW1 и SW2 действительны, если SW3 активирован.

· Нажатием на SW1 двигатель будет вращаться в направлении вперед при условии, если

SW3 закрыт, а SW2 отключен. При включении SW2 двигатель будет вращаться в обратном

направлении.

Рис. 7-9. Схема проводки режима трехпроводного управления 2

Выбрать управление с

Направл-е

клеммника.

движения

Выбрать режим

Вперед

трехпровод. управления 2.

Назад

Движение разрешено

Установить DI1 с

разреш.командой

хода

Трехпровод. управление

Установить DI3 с

трехпроводным

управлением

Направление движения

Установить DI2 с

функцией хода

На следующей иллюстрации представлена временная диаграмма режима трехпроводного

управления 2.

Рис. 7-6. Временная диаграмма режима трехпроводного управления 2

Команда

трехпров.управл.

SW3

Команда

разрешения

хода SW1

Направление

SW2 откл

SW2 вкл

вперед/назад

SW2

Скорость

двигателя

Вращение двигателя в

Вращение двигателя в

Стоп

направлении вперед

направлении назад

-112-

7. Описание параметров

7.1.2 Управление по шине данных

В наиболее часто используемой конфигурации MD500 используется главный компьютер для

управления приводом переменного тока через канал связи, как, например, Modbus, PROFIBUS-

DP, CANlink, CANopen.

Для использования управления по шине данных с MD500 необходимо установить

соответствующую плату. Если протоколом передачи данных является Modbus, PROFIBUS-DP или

CANopen, выберите соответствующий серийный протокол передачи данных в F0-28.

Протокол CANlink всегда действителен.

Функциональны

Наименование параметра

Диапазон задания

По умолчанию

й код

F0-28

Протокол передачи данных

0: Протокол Modbus

0

последовательного порта

1:Протокол

PROFIBUS-DP или

протокол CANopen

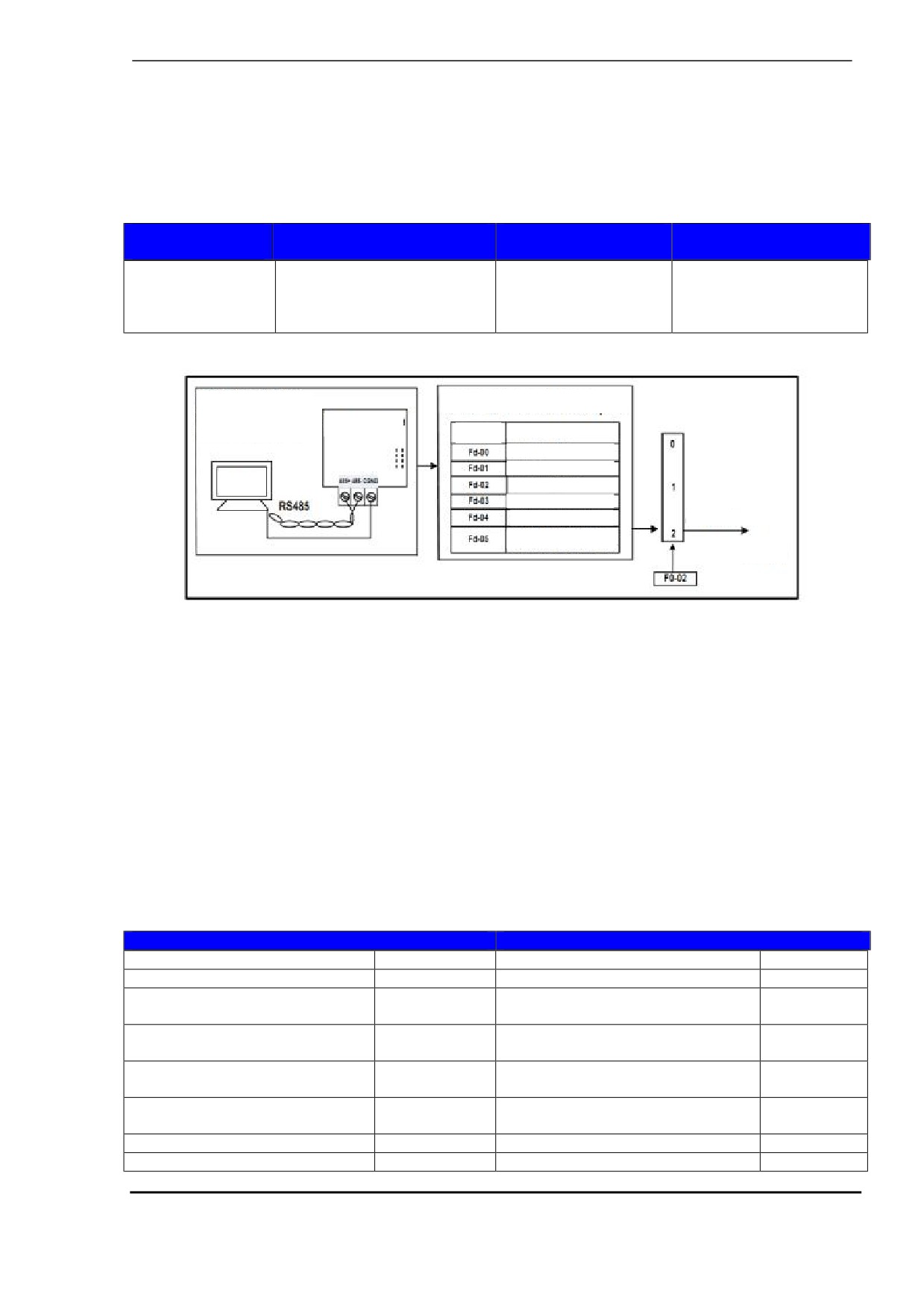

Рис. 7-11. Схема задания команд через передачу данных

Соедините проводами

Устанавл. параметры в MD500 должны

главный компьютер и карту

соответствовать таковым в глав. компьютере

расширения RS485, которая

Плата расширения

устанавливается на привод

RS485

Функц.код

Название параметра

Скорость в бодах

Символ формата данных

Главный

компьютер

Локальный адрес

Задержка ответа

Превышено время передачи

Передача данных

данных

Выбор протокола Modbus и

кадра данных PROFIBUS DP

Выполняемая

команда

Если управление приводом переменного тока выполняется через шину данных, главный

компьютер должен направлять команды записи на привод переменного тока. В данном случае в

качестве примера берется протокол Modbus для описания процесса выдачи команд через шину

данных.

Для работы привода переменного тока в обратном направлении главный компьютер выдает

команду записи для привода переменного тока. В данном случае взят протокол Modbus в качестве

примера для описания процесса выдачи команд запуска через шину данных.

Для работы привода переменного тока в обратном направлении главный компьютер выдает

команду записи 01 06 20 00 00 02 03 CB (шестнадцатерич. система исчисления). В команде

·

01H (регулируемый): адрес привода переменного тока

·

06Н: команда записи

·

2000H: адрес передаваемых данных

·

02H: ход назад

·

03CBH: управление CRC

Определения прочих адресов передаваемых данных и команд управления представлены в

разделе 8.4 «Определение адреса передаваемых данных»

Команда главного устройства

Ответ подчиненного устройства

ADDR

01H

ADDR

01H

CMD

06H

CMD

06H

Старшие биты адреса

20H

Старшие биты адреса параметра

20H

параметра

Младшие биты адреса

00H

Младшие биты адреса

00H

параметра

параметра

Старшие биты содержания

00H

Старшие биты содержания

00H

данных

данных

Младшие биты содержания

02H

Младшие биты содержания

02H

данных

данных

Старшие биты CRC

05H

Старшие биты CRC

05H

Младшие биты CRC

CBH

Младшие биты CRC

CBH

-113-

7.

Описание параметров

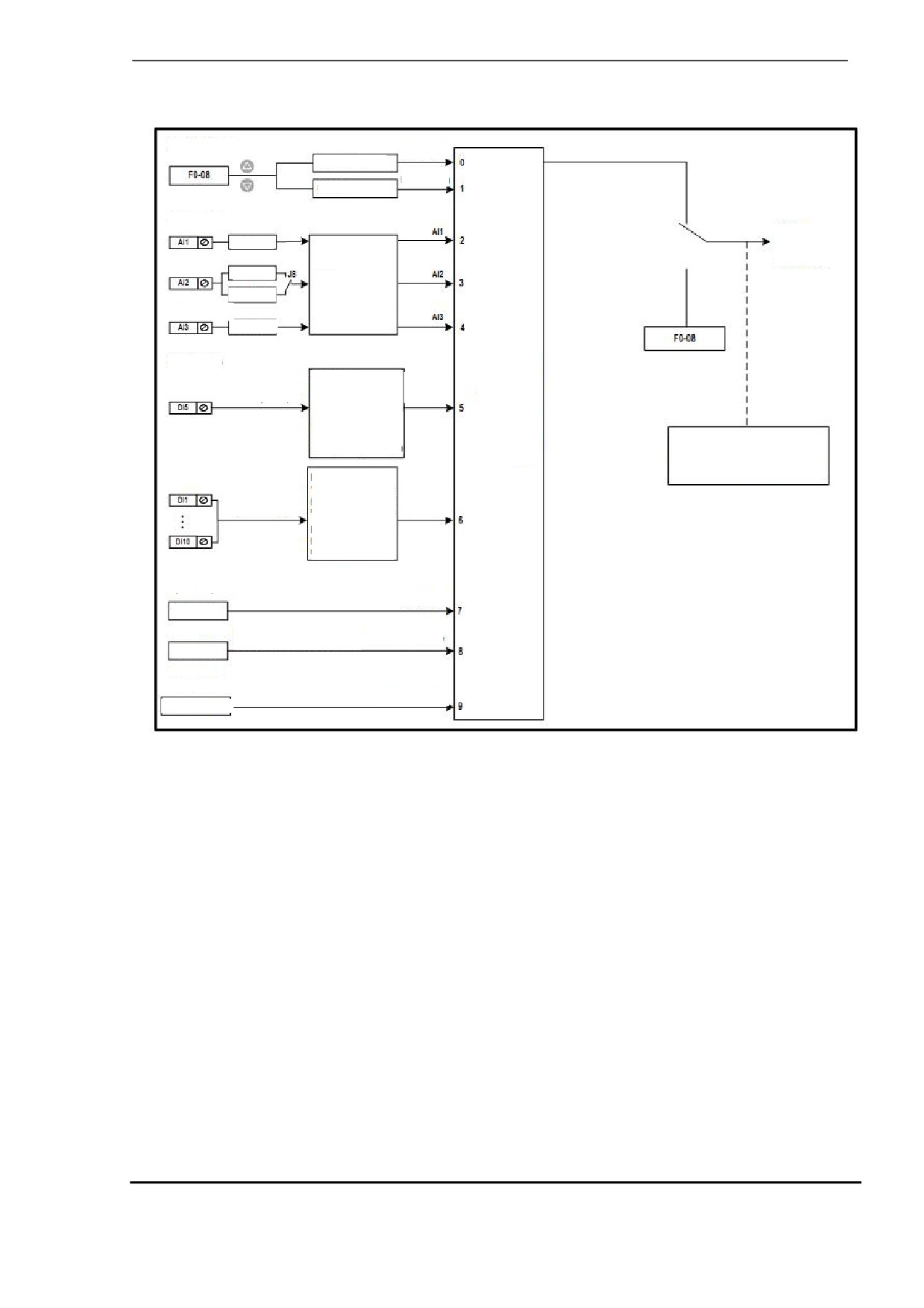

На рис. 7-2. Представлен соответствующий канал для задания главной частоты

Рабочая панель

Дискрет. уст.

задания

Не сохраняется

Дискрет. уст.

задания

Сохраняется

Аналог. входы

Задание

От 0 до 10В

главной

частоты

От 0 до 10В

F4-33

Выберите

От 4 до 20мА

кривую Al

Расширенные

От -10 до 10В

Дискрет.

Для ввода

входы

импульса может

F0-03

F4-04=30 (Разместить

Задание

использоваться

DI5 с функцией ввода

Канал

импульса

только DI5

импульса)

От F4-28 до F4-32

задания

(установить

главной

взаимосвязь между

частотой импульса и

частоты

соотв .процент. отн.)

Любой из F4-00 до F4-09=39

Переключение между заданием

главной частоты и предв. заданной

От -00 до F4 -04=

частотой

Возьмите любую

12/13/14/15 (по умолч.)

из четырех

(разместить от DI1 до

Множест-

свобод. клемм DI

DI4 с

венное

множеств.функцией)

задание

От FС-00 до FС-15

(установить 16

заданий частоты

Рабочая панель

Простой ПЛК

Группа FC

Установите соотв. параметры,

если AI используется для

Задание PID

ввода задания PID.

Группа FA

Главный компьютер

Шина данных

От Fd-00 до Fd-05

-115-

7. Описание параметров

§ Дискретная установка задания (не сохраняется при отключении питания)

Начальная величина дискретной установки задания - это F0-08 (заданная частота). Вы

можете менять задание частоты, нажимая кнопки

и

на рабочей панели (или используя

функции UP/DOWN входных клемм).

Когда на MD500 снова подается питание после его отключения, задание частоты

продолжается от величины F0-08.

§ Дискретная установка задания (сохраняется при отключении питания)

Начальная величина дискретной установки задания - это F0-08 (заданная частота). Вы

можете менять задание частоты, нажимая кнопки

и

на рабочей панели (или используя

функции UP/DOWN входных клемм).

Когда на MD500 снова подается питание после его отключения, задание частоты

продолжается от последнего достигнутого места.

Функциональны

Наименование

Диапазон задания

По умолчанию

й код

параметра

F0-08

Заданная частота

От 0,00 до макс. частоты (F0-

50,00 Гц

10)

F0-10

Макс. частота

От 50,00 до 500,00 Гц

50,00 Гц

Примечание:

Помните, что F0-23

(выбор дискретного задания частоты после остановки с сохранением)

определяет, сохранять ли изменение частоты нажатием кнопки

и

или функцией вверх/вниз

при остановке привода переменного тока, независимо от сохраняемого выбора при отключении

питания.

Функциональны

Наименование

Диапазон задания

По умолчанию

й код

параметра

F0-23

Сохраняемый выбор

0: не сохраняется

50,00 Гц

дискретного задания

1: сохраняется

частоты после

остановки

F0-23 действителен только если источник частоты является дискретным заданием.

·

F0-23=0: не сохраняется

Привод переменного тока возобновляет задание частоты до значения, установленного в F0-08

при остановке. Задание частоты продолжается от значения F0-08 при следующем включении

питания.

·

F0-23=1: сохраняется

Привод переменного тока возобновляет задание частоты

, достигнутой при остановке.

Задание частоты продолжается от сохраненного значения при следующем включении

питания.

-116-

7. Описание параметров

§ Аналоговый вход

2. AI1 (входное напряжение от 0 до 10В)

3. AI2 (входное напряжение от 0 до 10В или входной ток от 0 до 20 мА, определяемый заданием

перемычки J9)

4. AI3 (входное напряжение от -10 до 10 В)

Задание частоты вводится с клеммы аналогового входа (AI). Для задания частоты с клеммы AI

необходимо выполнить следующее:

Действия

Соотв. параметры

Описание

1. Задать кривую AI.

От F4-13 до F4-16

Задать кривую AI 1.

Задать взаимосвязь соответствия

От F4-18 до F4-21

Задать кривую AI 2.

между входом напряжения/тока AI

От F4-23 до F4-27

Задать кривую AI 3.

и соответствующим процентным

От А6-00 до А6-07

Задать кривую AI 4.

отношением.

От А6-08 до А6-15

Задать кривую AI 5.

F4-34 (Выбор, если AI

Если в качестве канала задания

меньше мин. входного

частоты используется

задания)

аналоговый вход, 100% входного

напряжения/тока соответствует

значению F0-10 (макс. частота).

2. Выбрать соответствующую

F4-33 (выбор кривой AI)

Вы можете выбрать любую

кривую для клеммы AI.

кривую AI для клеммы AI.

Обычно используется значение

по умолчанию F4-33=321. Т.е.

выберите кривую 1 для AI1,

кривую 2 для AI2 и кривую 3 для

AI3.

F4-17, F4-22, F4-27

Установить время фильтра

клемм от AI2 до AI3.

Выбрать соответствующую

F0-03 (выбор канала

F0-03=2

Выбрать AI1

клемму AI в качестве главного

задания главной частоты)

F0-03=3

Выбрать AI2

канала задания частоты.

FO-03=4

Выбрать AI3

F4-40 (выбор сигнала AI2)

F4-40=0 (по

AI2 является

умолчанию)

входным

напряжением

F4-40=1

AI2 является

вход. током

Действие 1: Задать кривую AI

MD500 обеспечивает пять кривых для обозначения на карте взаимоотношения между входным

напряжением, вводимым с AI1, AI2 или AI3 и заданной частотой. Три кривые имеют линейное

соответствие (точное совмещение), а две других соответствие в четырех точках. Вы можете

задать кривые при помощи используемых функциональных кодов от F4-12 до F4-27 и

функциональных кодов в группе А6, а также выбирать кривые для AI1, AI2 или AI3 в

функциональном коде F4-33.

В данном случае в качестве примера взята кривая AI 1 с целью описания того, как задать кривую

AI. Кривая AI 1 задается в диапазоне F4-12 - А4-16.

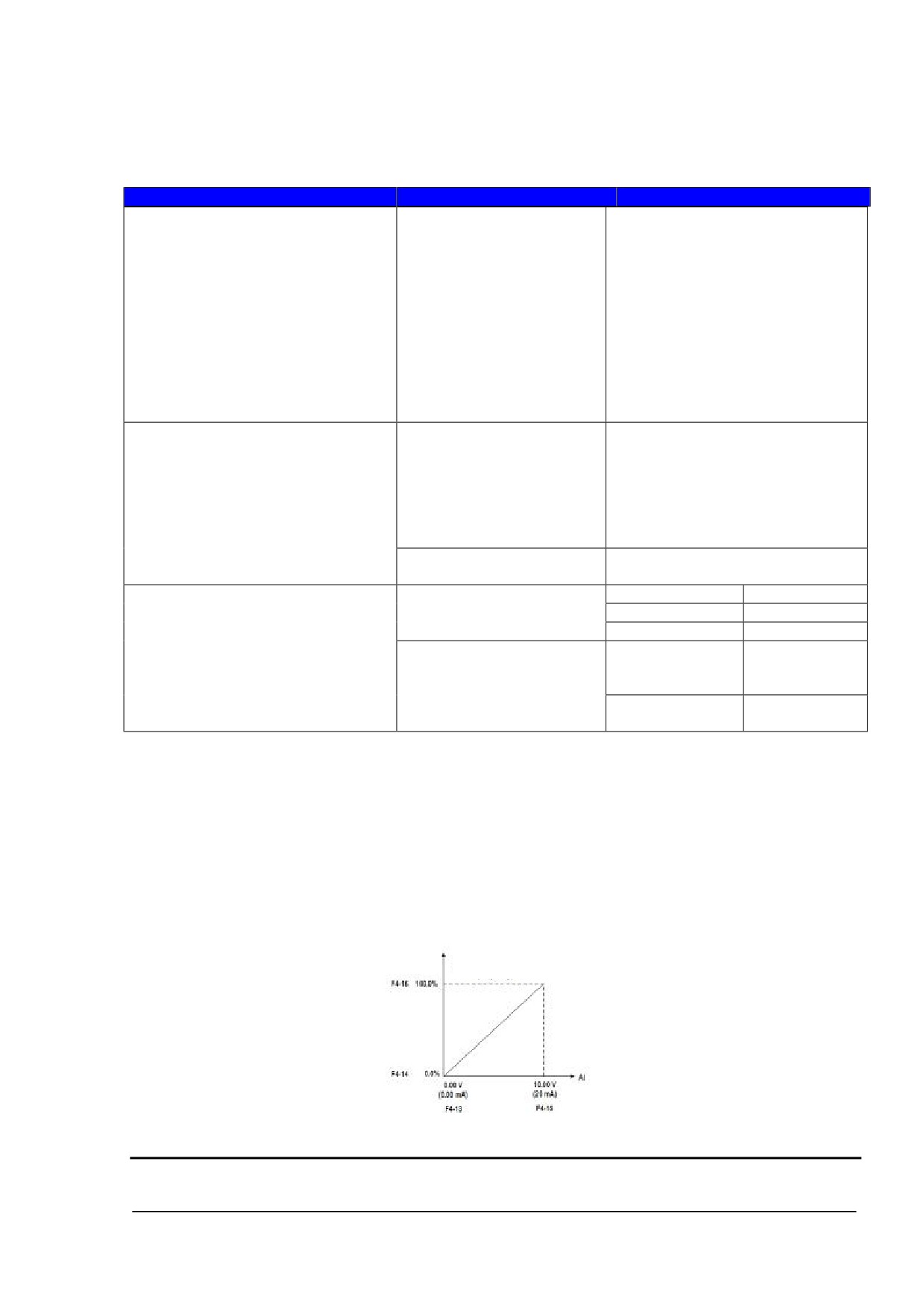

Рис. 7-13. Задание кривой AI1

Соотв. процентное

отношение (частота)

-117-

7. Описание параметров

От F4-13 до F4-16: эти пять функциональных параметров устанавливают взаимосвязь между

аналоговым входом и соответствующим процентным отношением.

·

Если напряжение аналогового входа превышает значение F4-15, привод переменного тока

использует максимальное значение.

·

Если напряжение аналогового входа ниже значения F4-13, привод переменного тока

использует минимальное значение, или 0.0%, определенное заданием F4-34.

Функциональны

Наименование

Диапазон задания

По умолчанию

й код

параметра

F0-13

Мин. вход кривой AI 1

От 0,00 В до F4-15

0,00 В

F0-14

Соотв. процентное

От -100,00% до 100.0%

0,00%

отношение мин. входа

кривой AI 1

F0-15

Макс. вход кривой AI 1

От F4-13 до 10,00В

10,00В

F0-16

Соотв. процентное

От -100,00% до 100,0%

100,00%

отношение макс. входа

кривой AI 1

Примечание

Если аналоговый вход используется в качестве канала задания частоты,

100% входа

напряжения/тока будет соответствовать значению F0-10 (макс. частота). Если аналоговым входом

является ток, 1 мА тока равен 0.5 В напряжения.

Диапазоны от F4-18 до F4-21 и от F4-23 до F4-26 определяют кривые AI 2 и AI 3 соответственно.

Кривые AI 2 и AI 3 имеют такие же функции и применение, как кривая AI 1. См. описание кривой

AI 1.

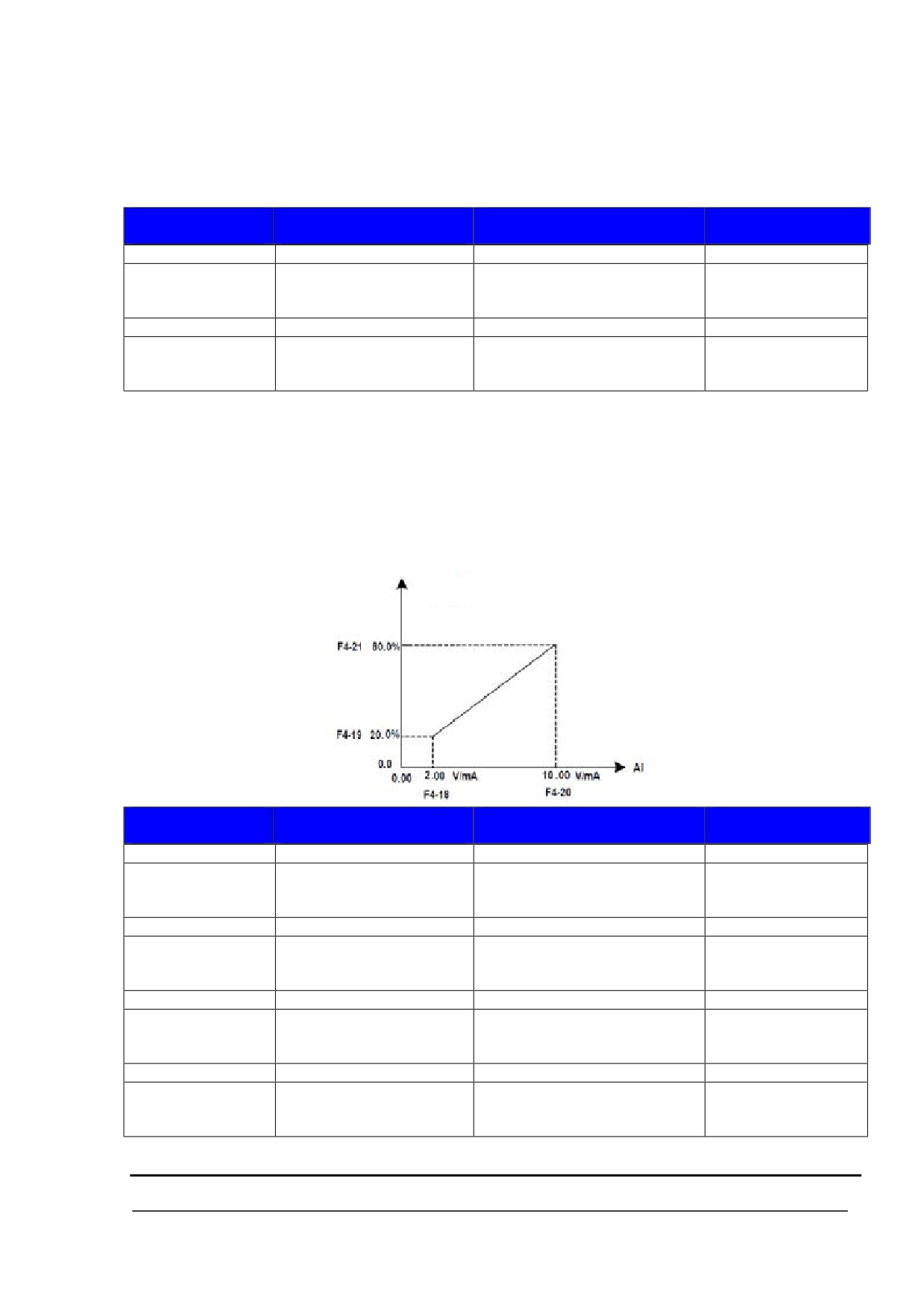

Рис. 7-14. Задать кривую AI 2

Соотв. процентное

отношение

Функциональны

Наименование

Диапазон задания

По умолчанию

й код

параметра

F4-18

Мин. вход кривой AI 2

От 0,00 В до F4-20

0,00 В

F4-19

Соотв. процентное

От -100,00% до 100,0%

0,0%

отношение мин. входа

кривой AI 2

F4-20

Макс. вход кривой AI 2

От F4-18 до 10.00В

10,00В

F4-21

Соотв. процентное

От -100,00% до 100,0%

100,00%

отношение макс. входа

кривой AI 2

F4-23

Мин. вход кривой AI 3

От 0,00 В до F4-25

0,00 В

F4-24

Соотв. процентное

От -100,00% до 100,0%

0,0%

отношение мин. входа

кривой AI 3

F4-25

Макс. вход кривой AI 3

От F4-23 до 10.00В

10.00В

F4-26

Соотв. процентное

От -100,00% до 100,0%

100.00%

отношение макс. входа

кривой AI 2

-118-

7. Описание параметров

Диапазон А6-00 до А6-15 определяет кривые AI 4 и AI 5, которые имеют схожие функции с

кривыми AI 1 и AI 3. Кривые AI 1 - AI 3 являются линейным соответствием, а кривые AI 4 - AI 5

являются четырехточечным соответствием.

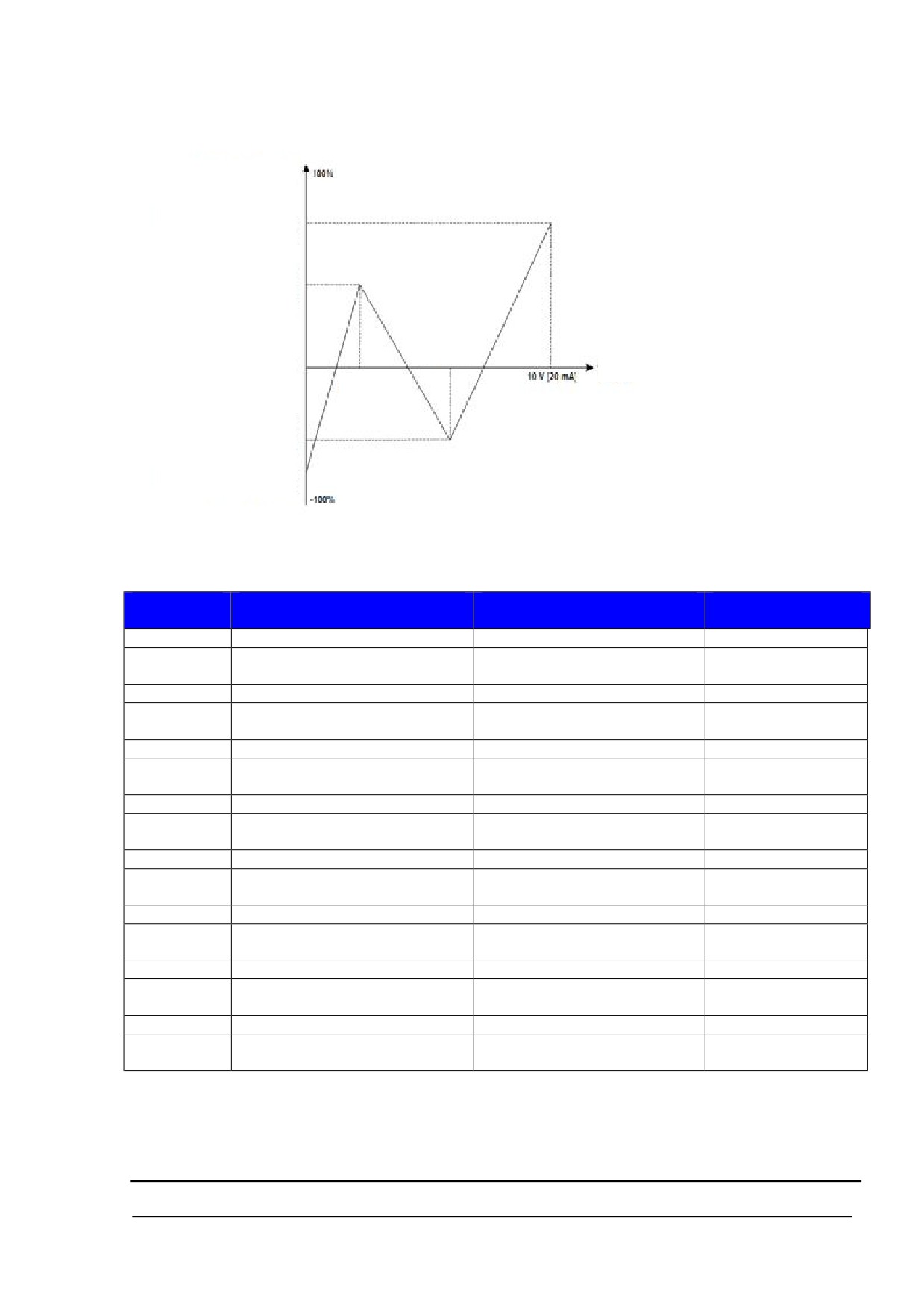

Рис. 7-15. График кривых 4 и 5

Соотв. процент. отношение

AI

Макс. вход соотв. процент.

отношения AI

Соотв. процент.отношение

входа 1 перегиба кривой AI с

Перегиб

кривой AI 2

Входное

0 В (0мА)

напряжение AI

Перегиб

кривой AI 1

Соотв. процент.отношение

входа 2 перегиба кривой AI

Мин. вход AI с соотв.

процент.отношением

Примечание

При установке кривых 4 и 5 минимальный вход кривой, напряжение

перегиба 1, напряжение

перегиба 2 и макс. вход кривой постепенно увеличиваются.

Функциона

Наименование параметра

Диапазон задания

По умолчанию

льный код

А6-00

Мин. вход кривой AI 4

От -10,00 В до А6-02

0,00 В

А6-01

Соотв. процентное отношение

От -100,00% до 100,0%

0,0%

мин. входа кривой AI 4

А6-02

Вход 1 перегиба кривой AI 4

От А6-00 до А6-04

3,00 В

А6-03

Соотв. процентное отношение

От -100,00% до 100,0%

30,00%

входа 1 перегиба кривой AI 4

А6-04

Вход 1 перегиба кривой AI 4

От А6-02 до А6-06

6,00 В

А6-05

Соотв. процентное отношение

От -100,00% до 100,0%

60,0%

входа 1 кривой AI 4

А6-06

Макс. вход кривой AI 4

От А6-06 до 10,00 В

10,00 В

А6-07

Соотв. процентное отношение

От -100,00% до 100,0%

100,0%

макс. входа кривой AI 4

А6-08

Мин. вход кривой AI 5

От -10,00 В до А6-10

0,00 В

А6-09

Соотв. процентное отношение

От -100,00% до 100,0%

0,0%

мин. входа кривой AI 5

А6-10

Вход 1 перегиба кривой AI 5

От А6-08 до А6-12

3,0 В

А6-11

Соотв. процентное отношение

От -100,00% до 100,0%

30,0%

входа 1 кривой AI 5

А6-12

Вход 1 перегиба кривой AI 5

От А6-10 до А6-14

6,0 В

А6-13

Соотв. процентное отношение

От -100,00% до 100,0%

60,0%

входа 1 кривой AI 5

А6-14

Макс. вход кривой AI 5

От А6-14 до 10,00 В

10,00 В

А6-15

Соотв. процентное отношение

От -100,00% до 100,0%

100,0%

макс. входа кривой AI 5

-119-

7. Описание параметров

Шаг 2: Выбрать соответствующую кривую для клеммы AI

F4-33 выбирает кривую АI1, АI2 и AI3 из пяти кривых, соответственно. Кривые 1, 2 и 3

двухточечными кривыми, заданными в группе F4. Кривые 5 и 4 являются четырехточечными

кривыми, заданными в группе А6.

MD500 обеспечивает две клеммы AI (AI1, AI2). Дополнительная клемма AI (AI3) обеспечивается с

платы расширения I/O.

Функциональ

Наименование

Диапазон задания

По умолчанию

ный код

параметра

F4-33

Выбор кривой AI

Кривая 1 (2 точки, см. F4-13 - F4-

321

16)

Кривая 2 (2 точки, см. F4-18 - F4-

21)

Кривая 3 (2 точки, см. F4-23 - F4-

26)

Кривая 4 (2 точки, см. F4-13 - F4-

16)

Кривая 5 (2 точки, см. А6-08 - А6-

15)

Цифра разряда единиц: выбор

кривой AI 1

Цифра разряда десятков: выбор

кривой AI 2

Цифра разряда сотен: выбор

кривой AI 3

F4-17

Время фильтра AI 1

0.00 с-10,00 с

0,10 c

F4-22

Время фильтра AI 2

0.00 с-10,00 с

0,10 c

F4-27

Время фильтра AI 3

0.00 с-10,00 с

0,10 c

F4-17, F4-22 и F4-27 задают время фильтра программного обеспечения AI. Если аналоговый вход

несет ответственность за помехи, увеличьте этот параметр для стабилизации обнаруженного

аналогового входа. Но слишком длинные задания замедляют ответ аналогового детектирования.

Устанавливайте задания правильно на основе фактических условий.

Шаг 3: Выбрать соответствующую клемму AI в качестве канала задания главной частоты.

MD500 обеспечивает две клеммы AI (AI1, AI2). Дополнительная клемма AI (AI3) обеспечивается с

платы расширения I/O.

В данном случае в качестве примера взята каждая клемма AI для демонстрации, как использовать

клемму AI для управления заданием главной частоты.

Пример 1: для установления входа напряжения на значении AI1 для управления заданием

частотой и соответствия диапазона

2

- 10 В диапазону

10 - 40 В, на следующей иллюстрации

представлены задания.

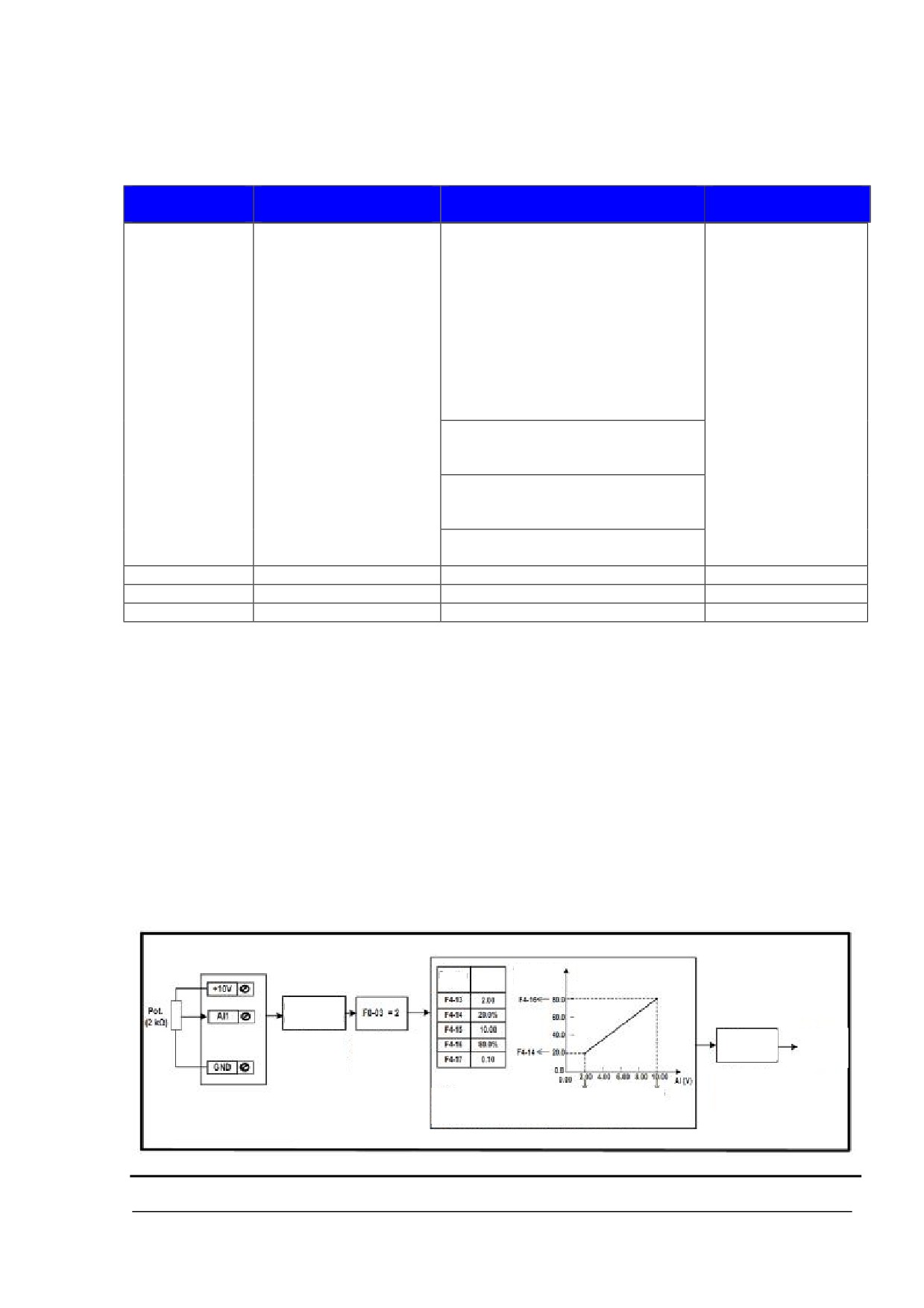

Рис. 7-16. Вход напряжения на AI1 для управления заданием частотой

Соотв. процент.

Функц.

Задание

соотношение

код

(%)

F4-33

(цифра

разр.единиц)=1

От 0 до 10 В

F0-07

Задание

Выберите

Выберите AL1 в

(цифра

конечной

двухточеч. кривую

качестве канала

разр.единиц)=0

частоты

1 для AL1

задания главной

частоты

Выберите задание

главной частоты в

Примечание

качестве задания конеч.

Диапазон От 2 до 10В соответствует диапазону от 20.0% до

частоты.

80.0%. 100.0% соответствует макс. частоте (F0-10=50.00 Гц ).

-120-

7. Описание параметров

Пример 2: при условии, что аналоговый вход AI2 - это ток, если вход от 0 до 20 мА, это

соответствует входному напряжению от 0 до 10 В. Если вход составляет от 4 до 20 мА, это

соответствует напряжению от 2 до 10 В.

Для создания входного тока AI 2 для управления заданием частоты и соответствия диапазона 4-20

мА диапазону 0-50Гц, на следующей иллюстрации представлены следующие задания.

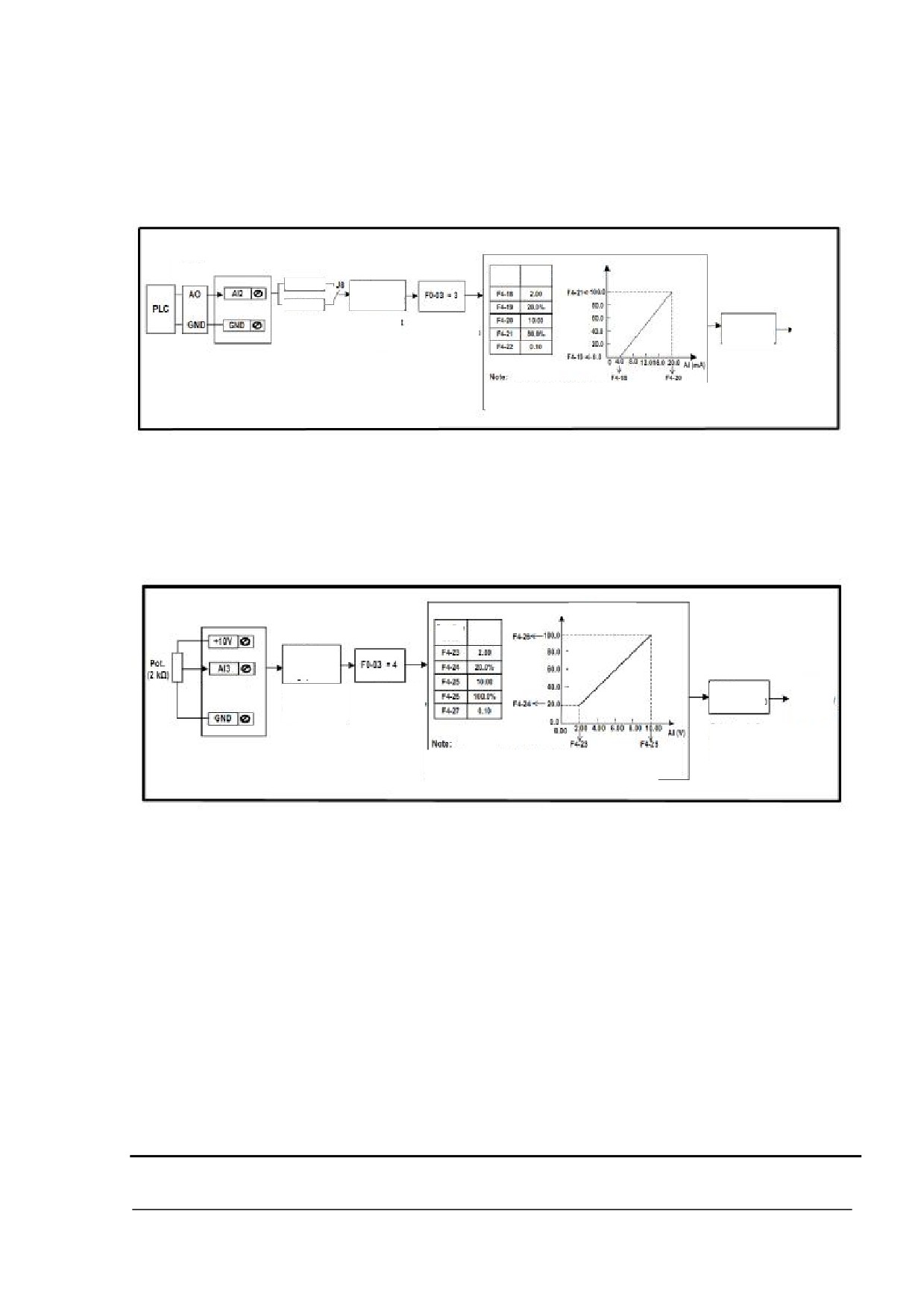

Рис. 7-17. Входной ток в значении AI 2 для управления заданием частоты

Соотв. процент.

Модуль

Функц. Задание

соотношение

4D/A

От 0 до 10 В

код

(%)

F4-33

(цифра

От 4 до 20 мА

разр.единиц)=2

Выберите

Выберите AL2 в

F0-07

Задание

двухточеч. кривую

качестве канала

(цифра

конечной

разр.единиц)=0

2 для AL2

задания главной

частоты

частоты

Выберите задание

главной частоты в

качестве задания конеч.

Примечание

частоты.

Диапазон От 4 до 20мА соответствует диапазону от 0.0% до

100.0%. 100.0% соответствует макс.частоте (F0-10=50.00 Гц ).

Пример 3: для создания входного напряжения AI

3 для управления заданием частоты и

соответствия диапазона от 2 до 10 В диапазоне от 10 до 50 Гц, на следующей иллюстрации

представлены следующие задания.

Рис. 7-18. Входное напряжение в значении AI 3 для управления заданием частоты

Соотв. процент.

соотношение (%)

Функц.

Задание

код

F4-33

(цифра

разр.сотен)=1

От 0 до 10 В

F0-07

Задание

Выберите

Выберите AL3 в

(цифра

конечной

двухточеч. кривуюкачестве канала

разр.единиц)=0

частоты

3 для AL3

задания главной

частоты

Выберите задание

главной частоты в

качестве задания конеч.

Примечание

частоты.

Диапазон От 2 до 10В соответствует диапазону от 20.0% до

100.0%. 100.0% соответствует макс. частоте (F0-10=50.00 Гц ).

-121-

7.Описание параметров

§ Задание импульса (DI5)

Задание частоты вводится при помощи DI5

(высокоскоростной импульс). Диапазон сигнала

задания импульса составляет от 9 до 30 В (диапазон напряжения) и от 0 до 100 кГц (диапазон

частоты). Значение 100% задания импульса соответствует значению F0-10 (макс. частота).

Примечание

Задание главной частоты, установленное через задание импульса и выход импульса клеммы FM

(F5-00=1) не может использоваться одновременно.

В диапазоне F4-28 - F4-32 задается взаимосвязь между вводом импульса (только с DI) и

соответствующим процентным отношением. Взаимосвязь имеет такую же функцию, и назначение,

что и кривая AI. См. описание кривой AI 1.

Функциональны

Наименование

Диапазон задания

По умолчанию

й код

параметра

F4-28

Мин. вход импульса

От 0,00 кГц до F4-30

0,00 кГц

F4-29

Соответствующий

От -100,00% до 100,0%

0,0%

процент мин. входа

импульса

F4-30

Макс. вход импульса

От F4-28 до 50,00 кГц

50,00 кГц

F4-31

Соответствующий

От -100,00% до 100,0%

100,0%

процент макс. входа

импульса

F4-32

Время фильтра

От 0,00 с до 10,00 с

0,10 с

импульса

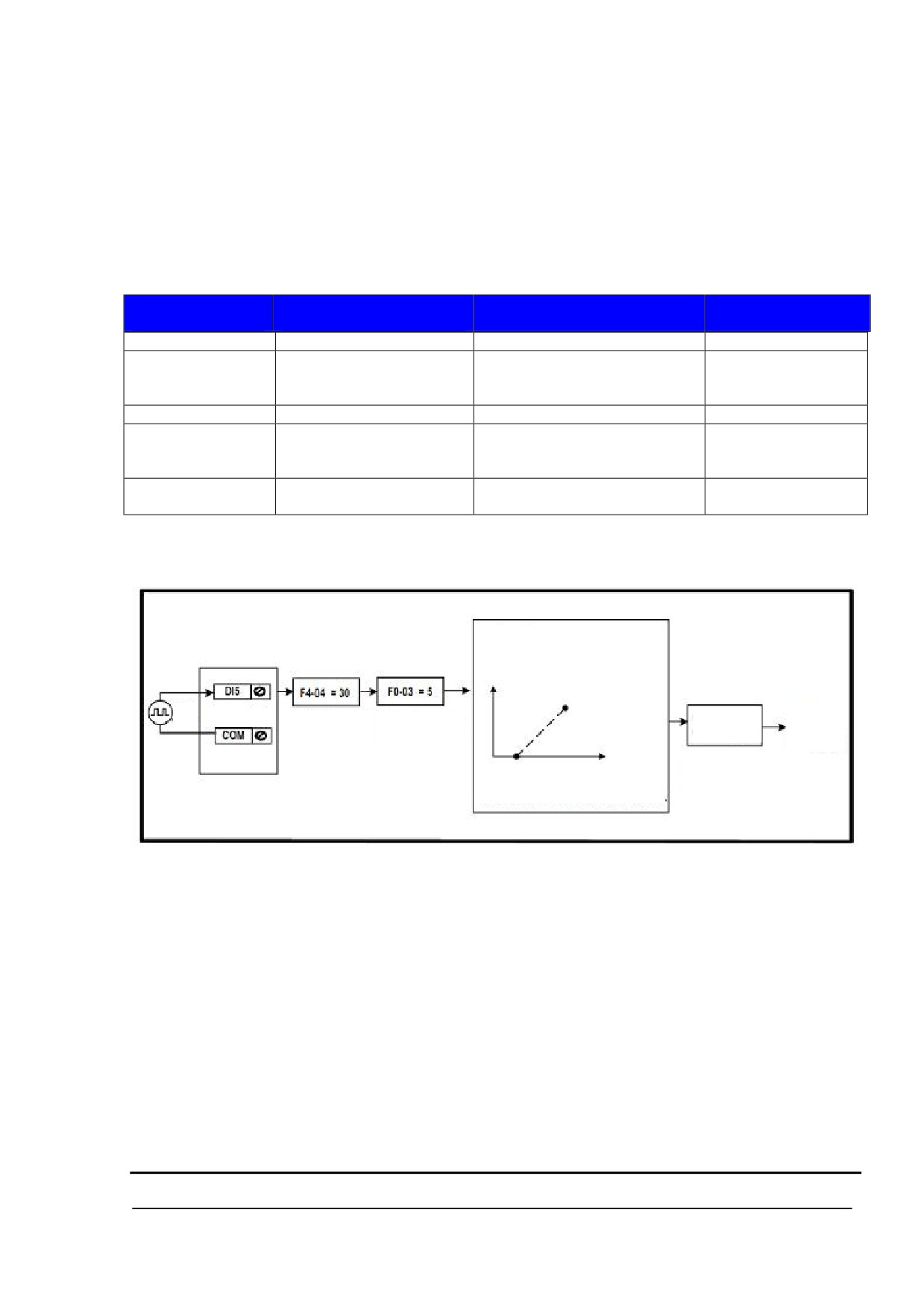

Рис. 7-19. Ввод импульса в точке DI5 при задании частоты управления

Установите взаимосвязь между вводом

импульса (только с DI5) и соотв. процент.

отношением через диапазон F4-28 - F4-32.

ОС

F0-07

Задание

Выход

Выберите сигналы

Выберите импульс

(цифра

конечной

в качестве канала

импульс для

разр.единиц)=0

частоты

задания главной

управления

заданием главной

частоты

Выберите задание

частоты (действ.

Примечание

главной частоты в

только для DI5)

100.0% соответствует макс. частоте

качестве задания

(F0-10).

конечной частоты.

-122-

7. Описание параметров

§ Множественное задание

Режим управления множественными заданиями используется в случаях, когда нет необходимости

настраивать задание частоты привода переменного тока постоянно, и где требуется только

несколько частот.

Множественное задание является относительным значением и процентным отношением значения

F0-10 (максимальная частота). Направление привода зависит от настройки положительного или

отрицательного значения. Если значение отрицательное, значит, привод переменного тока

работает в обратном направлении.

Множественные задания заданы в группе FC и указаны в следующей таблице:

Функциональны

Наименование

Диапазон задания

По умолчанию

й код

параметра

FC-00

Задание 0

От -100,00% до 100,0%

0,0%

FC-01

Задание 1

От -100,00% до 100,0%

0,0%

FC-02

Задание 2

От -100,00% до 100,0%

0,0%

FC-03

Задание 3

От -100,00% до 100,0%

0,0%

FC-04

Задание 4

От -100,00% до 100,0%

0,0%

FC-05

Задание 5

От -100,00% до 100,0%

0,0%

FC-06

Задание 6

От -100,00% до 100,0%

0,0%

FC-07

Задание 7

От -100,00% до 100,0%

0,0%

FC-08

Задание 8

От -100,00% до 100,0%

0,0%

FC-09

Задание 9

От -100,00% до 100,0%

0,0%

FC-10

Задание 10

От -100,00% до 100,0%

0,0%

FC-11

Задание 11

От -100,00% до 100,0%

0,0%

FC-12

Задание 12

От -100,00% до 100,0%

0,0%

FC-13

Задание 13

От -100,00% до 100,0%

0,0%

FC-14

Задание 14

От -100,00% до 100,0%

0,0%

FC-15

Задание 15

От -100,00% до 100,0%

0,0%

В режиме множественных заданий комбинация состояний клемм DI соответствует различным

заданиям частоты. MD500 поддерживает максимум

16 заданий, вводимых при помощи

10

комбинаций положений из четырех клемм DI (размещение с функциями от 12 до 15) в группе FC).

Если клемма DI используется для функции множественных заданий, вам нужно установить

соответствующие параметры в группе F4.

-123-

7. Описание параметров

В данном случае для задания функции множественных заданий используются DI2, DI4, DI7 и DI8.

На следующей иллюстрации представлена диаграмма и задание соответствующих параметров

функции множественных заданий.

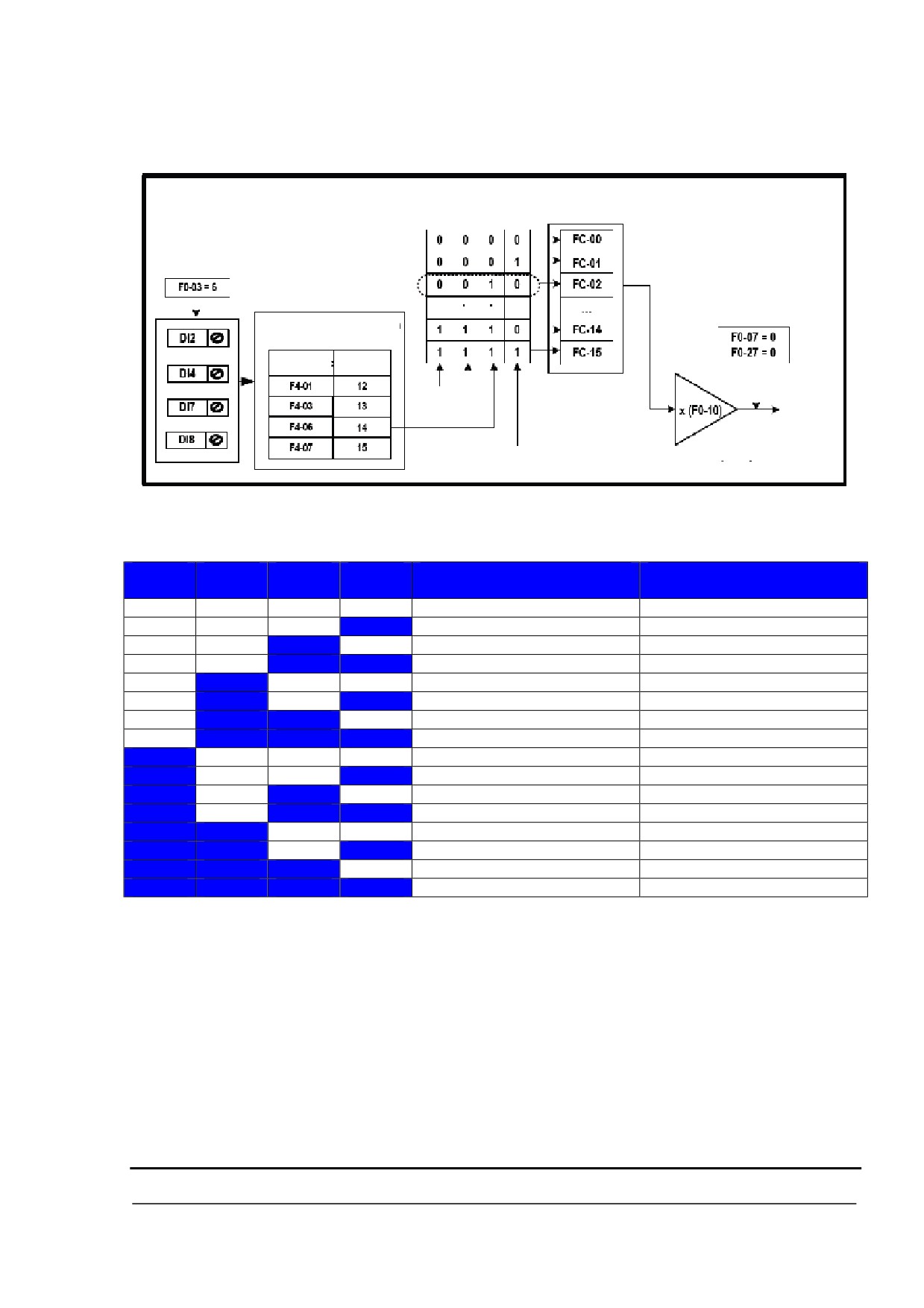

Рис. 7-20. Использование множественных заданий для управления заданием частоты

(Двоич.) комбинация

16 заданий

состояний

частоты (%)

Выберите имножеств. задание в

качестве канала задания главной

частоты

Задайте четыре клеммы с

функцией множеств. заданий

Функц. код Задание

Задание

конечной

частоты

Макс. частота

Четыре клеммы множественных функций обеспечивают

16 комбинаций состояния,

соответствующих 16 заданиям, как указано в следующей таблице.

К4

К3

К2

К1

Установка задания

Соответствующая

программа

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

Задание 0

FC-00

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

Задание 1

FC-01

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

Задание 2

FC-02

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

Задание 3

FC-03

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

Задание 4

FC-04

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

Задание 5

FC-05

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

Задание 6

FC-06

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

Задание 7

FC-07

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

Задание 8

FC-08

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

Задание 9

FC-09

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

Задание 10

FC-10

ВКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

Задание 11

FC-11

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

Задание 12

FC-12

ВКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

Задание 13

FC-13

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

Задание 14

FC-14

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

Задание 15

FC-15

Примечание

Помимо функции множественных скоростей, функция множественных заданий может также

использоваться как источник задания ПИД или источник напряжения для разделения V/F.

-124-

7. Описание параметров

§ Простой ПЛК

Когда простой ПЛК используется в качестве канала задания частоты, рабочая частота MD500

может переключаться на одно из 16 заданий частоты.

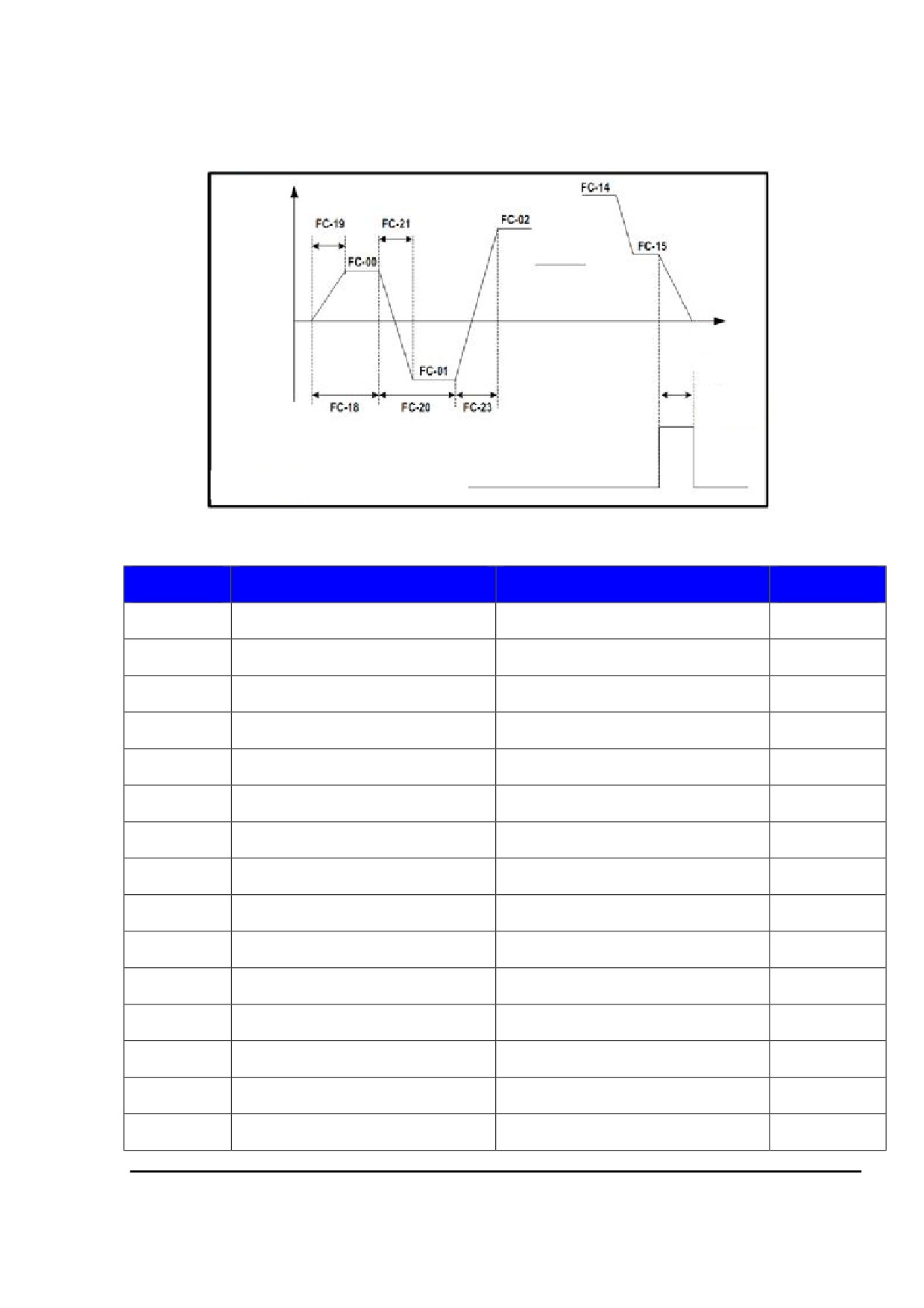

Рис. 7-21. Использование режима простого ПЛК для управления заданием частоты.

Направление

хода

Время

Сигнал

импульсов

250 мс

Цифровой выход (DO) или релейный выход

Вы можете задать время выдержки и время ускорения/замедления для 16 заданий частоты в FС-

18 или FC-49.

Функциона

Наименование параметра

Диапазон задания

По

льный код

умолчанию

FC-18

Время работы простого ПЛК,

От 0,0 с (ч) до 6553,5 с (ч)

0,0 с (ч)

задание 0

FC-19

Время ускорения/замедления

От 0 до 3

0

простого ПЛК, задание 0

FC-20

Время работы простого ПЛК,

От 0,0 с (ч) до 6553,5 с (ч)

0,0 с (ч)

задание 1

FC-21

Время ускорения/замедления

От 0 до 3

0

простого ПЛК, задание 1

FC-22

Время работы простого ПЛК,

От 0,0 с (ч) до 6553,5 с (ч)

0,0 с (ч)

задание 2

FC-23

Время ускорения/замедления

От 0 до 3

0

простого ПЛК, задание 2

FC-24

Время работы простого ПЛК,

От 0,0 с (ч) до 6553,5 с (ч)

0,0 с (ч)

задание 3

FC-25

Время ускорения/замедления

От 0 до 3

0

простого ПЛК, задание 3

FC-26

Время работы простого ПЛК,

От 0,0 с (ч) до 6553,5 с (ч)

0,0 с (ч)

задание 4

FC-27

Время ускорения/замедления

От 0 до 3

0

простого ПЛК, задание 4

FC-28

Время работы простого ПЛК,

От 0,0 с (ч) до 6553.5 с (ч)

0,0 с (ч)

задание 5

FC-29

Время ускорения/замедления

От 0 до 3

0

простого ПЛК, задание 5

FC-30

Время работы простого ПЛК,

От 0,0 с (ч) до 6553,5 с (ч)

0,0 с (ч)

задание 6

FC-31

Время ускорения/замедления

От 0 до 3

0

простого ПЛК, задание 6

FC-32

Время работы простого ПЛК,

От 0,0 с (ч) до 6553,5 с (ч)

0,0 с (ч)

задание 7

-125-

содержание      ..     5      6      7      8     ..
