Частотный преобразователь Inovance MD500. Руководство по эксплуатации - часть 6





6. Таблица параметров
Функц. код
Наименование параметра
Диапазон задания
По умолч.
Свойство
Группа F6: Управление пуском/остановкой
F6-00
Режим запуска
0: Прямой пуск
0
1:Подхват вращ.двиг-ля
2:Пуск с предв.возбужд.
F6-01
Режим подхвата вращ. двигателя
0: От конечной частоты
0
«
1: От нулевой скорости
2: От макс. частоты
F6-02
Скорость подхвата вращ. двигателя
1 - 100
20
F6-03
Пусковая частота
От 0,00 до 10,00 Гц
0,00 Гц
F6-04
Время выдерж-я пуск. частоты
От 0,0 с до 100,0 с
0,0 с
«
F6-05
Уровень торможения инъекцией
от 0% до 100%
0%
«
пост. тока 1 / Уровень предв.
возбуждения
F6-06
Активное время торможения
от 0,0 с до 100,0 с
0,0 с
«
инъекцией пост. тока 1 / Активн.
время предв. возбуждения
F6-07
Режим ускорения/замедления
0: Линейное
0
«
ускорение/замедление
1: Статическое
ускорение/замедление S-
образной кривой
2: Динамическое
ускорение/замедление S -
образной кривой
F6-08
Пропорция времени начального
От 0,0% до (100,0% -
30,0%
«
сегмента S-образной кривой
F6-09)
F6-09
Пропорция времени конечного
От 0,0% до (100,0% -
30,0%
«
сегмента S-образной кривой
F6-08)
F6-10
Режим остановки
0: Замедление для
0
остановки
1: Движение по инерции
до остановки
F6-11
Пусковая частоты торможения
От 0,00 Гц до макс.
0,00 Гц
инъекцией пост. тока 2
частоты
F6-12
Время задержки торможения
От 0,0 до 100,0 с
0,0 с
инъекцией пост. тока 2
F6-13
Уровень торможения инъекцией
От 0% до 100%
0%
пост. тока 2
F6-14
Активное время торможения
От 0,0 с до 100,0 с
0,0 с
инъекцией пост. тока 2
F6-15
Расходн. соотношение торможения
От 0% до 100%
100%
F6-18
Предел тока подхвата
От 30% до 200%
В зав. от
«
вращающегося двигателя
модели
F6-21
Время размагничивания
От 0,00 с до 5,00 с
1,00 с
«
Группа F7: Работа с клавиатуры и светодиодный дисплей
F7-01
Выбор функции клавиши MF.K
От 0 до 5
0
«
F7-02
Функция клавиши STOP/RESET
0, 1
1
F7-03
Отображение на дисплее
От 0000 до FFFF
1F
параметров хода 1
F7-04
Отображение параметров хода 2
От 0000 до FFFF
0
F7-05
Отображение на дисплее
От 0000 до 1FFF
33
параметров остановки
F7-06
Коэф. воспроизв. скорости нагрузки
От 0,0001 до 6,5000
1,0000
F7-07
Температура теплообменника
От 0,0оС до 100,0оС
-
●
модуля преобразователя
F7-09
Совокупное время хода
От 0 до 65535 ч
-
●
F7-10
SN продукта
-
-
●
F7-11
Версия ПО
-
-
●
F7-12
Кол-во знаков после запятой для
От 10 до 23
21
воспроизведения скорости нагрузки
F7-13
Совокуп. время под напряж-м
От 0 до 65535 ч
-
●
F7-14
Совокуп. потребление энергии
От 0 до 65535 кВт ч
-
●
-90-
6. Таблица параметров
Функц. код
Наименование параметра
Диапазон задания
По умолч.
Свойство
Группа F8: Вспомогательные функции
F8-00
Опорная частота хода точками
От 0,00 Гц до макс.част.
2,00 Гц
F8-01
Время ускорения хода толчками
От 0,0 с до 6500,0 с
20,0 с
F8-02
Время замедления хода
От 0,0 с до 6500,0 с
20,0 с
толчками
F8-03
Время ускорения 2
От 0,0 с до 6500,0 с
В зав. от мод.
F8-04
Время замедления 2
От 0,0 с до 6500,0 с
В зав. от мод.
F8-05
Время ускорения 3
От 0,0 с до 6500,0 с
В зав. от мод.
F8-06
Время замедления 3
От 0,0 с до 6500,0 с
В зав. от мод.
F8-07
Время ускорения 4
От 0,0 с до 6500,0 с
0,0 с
F8-08
Время замедления 4
От 0,0 с до 6500,0 с
0,0 с
F8-09
Скачок частоты 1
От 0,00 Гц до макс.част.
0,00 Гц
F8-10
Скачок частоты 2
От 0,00 Гц до макс.част.
0,00 Гц
F8-11
Диапазон скачка частоты
От 0,00 Гц до макс.част.
0,00 Гц
F8-12
Время зоны нечувствительности
От 0,0 с до 3000,0 с
0,0 с
вращения вперед / назад
F8-13
Выбор хода в обр. направлении
0, 1
0
F8-14
Режим хода, когда задание
От 0 до 2
0
частота ниже нижнего предела
частоты
F8-15
Скорость наклона
От 0,00% до 100,00 %
0,00 %
F8-16
Порог совокуп. времени под
От 0 до 65000 ч
0 ч
напряжением
F8-17
Порог совокуп. времени хода
От 0 до 65000ч
0 ч
F8-18
Выбор защиты запуска
0, 1
0
F8-19
Обнаружение частоты,уровень 1
От 0,00 до макс. част.
50,00 Гц
F8-20
Гистерезис обнаружения
От 0,0% до 100,0%
5,0%
частоты, уровень 1
F8-21
Ширина обнаружения задания
От 0,0 до 100,0%
0,0%
частоты
F8-22
Выбор скачка частоты во время
0,1
0
ускорения/замедления
F8-25
Точка частоты для переключ-я
От 0,00 Гц до макс.
0,00 Гц
времени ускорения 1 и времени
частоты
ускорения 2
F8-26
Точка частоты для переключ-я
От 0,00 Гц до макс.
0,00 Гц
времени замедления 1 и
частоты
времени замедления 2
F8-27
Выбор предпочтительного хода
0, 1
0
толчками с клеммника
F8-28
Обнаружение частоты,уровень 2
От 0,00 до макс. част.
50,00 Гц
F8-29
Гистерезис обнаружения
От 0,0% до 100,0%
5,0%
частоты, уровень 2
F8-30
Обнаружение частоты 1
От 0,00 до макс. част.
50,00 Гц
F8-31
Обнаружение ширины частоты 1
От 0,0% до 100,0%
0,0%
(макс. частота)
F8-32
Обнаружение частоты 2
От 0,00 до макс. част.
50,00 Гц
F8-33
Обнаружение ширины частоты 2
От 0,0% до 100,0%
0,0%
(макс. частота)
F8-34
Уровень обнаруж-я нулев. тока
От 0,0% до 300,0%
5,0%
(ном. ток двигателя)
F8-35
Задержка обнаружения
От 0,01 с до 600,00 с
0,10 с
нулевого тока
F8-36
Порог выхода превышения тока
0,0% (обнаружения нет)
200,0%
От 0,1% до 300,0%
(ном. ток двигателя)
-91-
6.
Таблица параметров
Функц.
Наименование параметра
Диапазон задания
По умолч.
Свойство
код
F8-37
Задержка обнаружения выхода
От 0,00 с до 600,00 с
0,00 с
превышения тока
F8-38
Обнаружение тока 1
От 0,0% до 300,0% (ном.
100,0%
ток двигателя)
F8-39
Ширина обнаружения тока 1
От 0,0% до 300,0% (ном.
0,0%
ток двигателя)
F8-40
Обнаружение тока 2
От 0,0% до 300,0% (ном.
100,0%
ток двигателя)
F8-41
Ширина обнаружения тока 2
От 0,0% до 300,0% (ном.
0,0%
ток двигателя)
F8-42
Функция синхронизации
0, 1
0
«
F8-43
Канал задания времени хода
От 0 до 3
0
«
синхронизации
F8-44
Синхронизация времени хода
От 0,0 до 6500,0 мин
0,0
«
F8-45
Нижний предел напряжения входа AI1
От 0,00 В до F8-46
3,10 B
F8-46
Верхний предел напряжения входа AI1
От F8-45 до 11,00 В
6,80 В
F8-47
Порог температуры модуля
От 0,0°С до 100,0°С
75°С
F8-48
Режим работы охлаждающего
0, 1
0
вентилятора
F8-49
Частота активизации
От част. гибернации (F8-
0,00 Гц
51) до макс.част. (F0-10)
F8-50
Время задержки активации
От 0,0 с до 6500,0 с
0,0 с
F8-51
Частота гибернации
От 0,00 Гц до частоты
0,00 Гц
активации (F8-49)
F8-52
Время задержки гибернации
От 0,0 с до 6500,0 с
0,0 с
F8-53
Текущее время хода
От 0,0 до 6500,0 мин
0,0 мин
Группа F9: Ошибки и защита
F9-00
Выбор защиты двигателя от перегрузки
0, 1
1
F9-01
Коэф. защиты двигателя от перегрузки
От 0,20 до 10,00
1,00
F9-02
Коэффициент приостановки защиты
От 50% до 100%
80%
двигателя от перегрузки
F9-03
Коэффициент стопорения из-за
От 0(без стопор. прев.
0
превышения напряжения
напряж-я) до 100
F9-04
Защитное напряжение от стопорения
От 650 В до F9-08
689 В
превышения напряжения
F9-05
Коэффициент недопущения
От 0 до 100
20
превышения тока
F9-06
Защитный уровень недопущения
От 100% до 200%
150 %
«
превышения тока
F9-07
Обнаружение короткого замыкания на
0, 1
1
землю после включения питания
F9-08
Напряжение действия блока
От 700 до 800 В
780 В
«
торможения
F9-09
Значения времени автом. сброса
От 0 до 20
0
F9-10
Выбор действия DO во время
0, 1
0
автоматического сброса
F9-11
Задержка автоматич. сброса
От 0,1 с до 100,0 с
1,0 с
F9-12
Выбор защиты от потери входной
От 00 до 11
11
фазы питания
F9-13
Защита от потери выход. фазы
0, 1
1
питания
F9-14
Ошибка 1-го типа
От 0 до 55
-
·
F9-15
Ошибка 2-го типа
От 0 до 55
-
·
F9-16
Ошибка 3-го (последнего) типа
От 0 до 55
-
·
F9-17
Частота после 3-й ошибки
-
-
·
F9-18
Ток после 3-й ошибки
-
-
●
F9-19
Напряжение на шине после 3-й ошибки
-
-
●
F9-20
Состояние DI после 3-й ошибки
-
-
●
F9-21
Состояние клеммы цифрового выхода
-
-
●
после 3-й ошибки
-92-
6.
Таблица параметров
Функц.
Наименование параметра
Диапазон задания
По умолч.
Свойство
код
F9-22
Состояние привода пер. тока после 3-й
-
-
●
ошибки
F9-23
Текущее время под напряжением после
-
-
●
3-й ошибки
F9-24
Текущее время работы после 3-й ошибки
-
-
●
F9-27
Частота после 2-й ошибки
-
-
●
F9-28
Ток после 3-й ошибки
-
-
●
F9-29
Напряжение на шине после 2-й ошибки
-
-
●
F9-30
Состояние DI после 2-й ошибки
-
-
●
F9-31
Состояние клеммы цифрового выхода
-
-
●
после 2-й ошибки
F9-32
Состояние привода переменного тока
-
-
●
после 2-й ошибки
F9-33
Текущее время под напряжением после
-
-
●
2-й ошибки
F9-34
Текущее время работы после 2-й ошибки
-
-
●
F9-37
Частота после 1-й ошибки
-
-
●
F9-38
Ток после 1-й ошибки
-
-
●
F9-39
Напряжение на шине после 1-й ошибки
-
-
●
F9-40
Состояние DI после 1-й ошибки
-
-
●
F9-41
Состояние клеммы цифрового выхода
-
-
●
после 1-й ошибки
F9-42
Состояние привода переменного тока
-
-
●
после 1-й ошибки
F9-43
Текущее время под напряжением после
-
-
●
1-й ошибки
F9-44
Текущее время работы после 1-й ошибки
-
-
●
F9-47
Выбор действий защиты от ошибок 1
00000 - 22222
00000
F9-48
Выбор действий защиты от ошибок 2
00000 - 11111
00000
F9-49
Выбор действий защиты от ошибок 3
00000 - 22222
00000
F9-50
Выбор действий защиты от ошибок 4
00000 - 22222
00000
F9-54
Выбор частоты для продолжения работы
От 0 до 4
0
после ошибки
F9-55
Резервная частота после аномалии
От 0,0% до 100,0%
100,0%
(макс. частота)
F9-56
Тип температурного датчика двигателя
0: нет темпер.
0
датчика
1: РТ100
2: РТ1000
F9-57
Порог защиты от перегрева двигателя
От 0°С до 200°С
110°С
F9-58
Ожидаемый порог защиты от перегрева
От 0°С до 200°С
90°С
двигателя
F9-59
Выбор функции прохождения провалов
От 0 до 2
0
«
мощности
F9-60
Уровень напряжения при отмене
От 80% до 100%
85%
«
функции прохождения провалов
мощности
F9-61
Время оценки восстановления
От 0,0 с до 100,0 с
0,5 с
«
напряжения шины после провала
мощности
F9-62
Уровень напряжения при активации
От 60% до 100%
80,0%
«
функции прохождения провалов
мощности
F9-63
Выбор защиты от потери нагрузки
0: Деактивировано
0
1: Активировано
-93-
6. Таблица параметров
Функц.
Наименование параметра
Диапазон задания
По умолч.
Свойство
код
F9-64
Уровень определ-я потери нагрузки
От 0,0% до 100,0%
10,0%
(номин. ток двигателя)
F9-65
Время определения потери нагрузки
От 0,0 с до 60,0 с
1,0 с
F9-67
Уровень определ-я превыш. скорости
От 0,0% до 50,0% (макс.
20,0%
частота)
F9-68
Время определ-я превыш. скорости
От 0,0 с до 60,0 с
1,0 с
F9-69
Уровень определения ошибок
От 0,0% до 50,0% (макс.
20,0%
обратной связи превыш. скорости
частота)
F9-70
Время определения ошибок
От 0,0 с до 60,0 с
5,0 с
обратной связи превыш. скорости
F9-71
Коэффициент Кр прохождения
От 0 до 100
30
провалов мощности
F9-72
Интегральный коэффициент
От 0 до 100
40
прохождения провалов мощности
F9-73
Коэффициент Кр прохождения
От 0,0 с до 300,0 с
20,0 с
«
провалов мощности
Группа FA: Управление процессом и функция ПИД
FA-00
Источник задания ПИД
От 0 до 6
0
FA-01
Дискретная установка задания ПИД
От 0,0% до 100,0%
50,0%
FA-02
Источник обратн. воздействия ПИД
От 0 до 8
0
FA-03
Направление работы ПИД
0, 1
0
FA-04
Диапазон задания и обратного
От 0 до 65535
1000
воздействия ПИД
FA-05
Пропорц. коэффициент Кр1
От 0,0 до 100,0
20,0
FA-06
Интегральное время Ti1
от 0,01 с до 10,00 с
2,00 с
FA-07
Производное время Td1
от 0,00 с до 10,00 с
0,000 с
FA-08
Отрицат. предел выхода ПИД
От 0,00 Гц до макс. част.
2,00 Гц
FA-09
Предел погрешности ПИД
От 0,0% до 100,0%
0,0%
FA-10
Предел производной ПИД
0,00% - 100,00%
0,10%
FA-11
Время изменения задания ПИД
0,00 с - 650,00 с
0,00 с
FA-12
Время фильтра обратного
0,00 с - 60,00 с
0,00 с
воздействия ПИД
FA-13
Время фильтра выхода ПИД
0,00 с - 60,00 с
0,00 с
FA-14
Зарезервировано
-
-
-
FA-15
Пропорциональн. коэффициент Кр2
От 0,0 до 100,0
20,0
FA-16
Интегральное время Ti2
От 0,01 с до 10,00 с
2,00 с
FA-17
Производное время Td2
От 0,000 с до 10,000 с
0,000 с
FA-18
Условие переключ-я параметра ПИД
От 0 до 3
0
FA-19
Погрешность ПИД 1 для
От 0,0% до FA-20
20,0%
автоматического переключения
FA-20
Погрешность ПИД 2 для
От FA-19 до 100,0%
80,0%
автоматического переключения
FA-21
Начальная величина ПИД
От 0,0% до 100,0%
0,0%
FA-22
Активное время нач. величины ПИД
От 0,00 с до 650,0 с
0,00%
FA-23
Макс. отклонение между выходами
От 0,00% до 100,00%
1,00%
ПИД в направлении вперед
FA-24
Макс. отклонение между выходами
От 0,00% до 100,00%
1,00%
ПИД в обратном направлении
FA-25
Интегральное свойство ПИД
От 00 до 11
00
FA-26
Уровень обнаружения потерь
0,0%: обнаружения нет
0,0%
обратного воздействия ПИД
От 0,1% до 100,0%
FA-27
Время обнаружения потерь
От 0,0 с до 20,0 с
0,0 с
обратного воздействия ПИД
FA-28
Выбор операции ПИД при остановке
0, 1
0
Группа Fb: Функция механического качания, фиксированная длина и счет
Fb-00
Режим задания мех. качания
0, 1
0
Fb-01
Амплитуда мех. качания
От 0,0% до 100,0%
0,0%
-94-
6. Таблица параметров
Функциона
Наименование параметра
Диапазон задания
По
Свойство
льный код
умолчанию
Fb-02
Шаг механического качания
От 0,0% до 50,0%
0,0%
Fb-03
Цикл механического качания
От 0,1 с до 3000,0 с
10,0 с
Fb-04
Коэффициент увеличения
От 0,0% до 100,0%
50,0%
временной развертки с
треугольной волной
Fb-05
Заданная длина
От 0 до 65535 м
1000 м
Fb-06
Фактическая длина
От 0 до 65535 м
0 м
Fb-07
Число импульсов на метр
От 0,1 до 6553,5
100,0
Fb-08
Задание величины счета
От 1 до 65535
1000
Fb-09
Выделение величины счета
От 1 до 65535
1000
Группа Fb: Множественные функции и функция простого ПЛК
FC-00
Задание 0
От -100,0% до 100,0%
0,0%
FC-01
Задание 1
От -100,0% до 100,0%
0,0%
FC-02
Задание 2
От -100,0% до 100,0%
0,0%
FC-03
Задание 3
От -100,0% до 100,0%
0,0%
FC-04
Задание 4
От -100,0% до 100,0%
0,0%
FC-05
Задание 5
От -100,0% до 100,0%
0,0%
FC-06
Задание 6
От -100,0% до 100,0%
0,0%
FC-07
Задание 7
От -100,0% до 100,0%
0,0%
FC-08
Задание 8
От -100,0% до 100,0%
0,0%
FC-09
Задание 9
От -100,0% до 100,0%
0,0%
FC-10
Задание 10
От -100,0% до 100,0%
0,0%
FC-11
Задание 11
От -100,0% до 100,0%
0,0%
FC-12
Задание 12
От -100,0% до 100,0%
0,0%
FC-13
Задание 13
От -100,0% до 100,0%
0,0%
FC-14
Задание 14
От -100,0% до 100,0%
0,0%
FC-15
Задание 15
От -100,0% до 100,0%
0,0%
FC-16
Режим работы простого ПЛК
От 0 до 2
0
FC-17
Выбор работы простого ПЛК с
От 00 до 11
00
сохранением
FC-18
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 0
(ч)
FC-19
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 0
FC-20
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 1
(ч)
FC-21
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 1
FC-22
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 2
(ч)
FC-23
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 2
FC-24
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 3
(ч)
FC-25
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 3
FC-26
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 4
(ч)
FC-27
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 4
FC-28
Время работы простого ПЛК,
От 0,0 с (ч) до 6553.5 с
0,0 с (ч)
задание 5
(ч)
-95-
6. Таблица параметров
Функциона
Наименование параметра
Диапазон задания
По
Свойство
льный код
умолчанию
FC-29
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 5
FC-30
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5
0,0 с (ч)
задание 6
с (ч)
FC-31
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 6
FC-32
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 7
(ч)
FC-33
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 7
FC-34
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 8
(ч)
FC-35
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 8
FC-36
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 9
(ч)
FC-37
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 9
FC-38
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 10
(ч)
FC-39
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 10
FC-40
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 11
(ч)
FC-41
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 11
FC-42
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 12
(ч)
FC-43
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 12
FC-44
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 13
(ч)
FC-45
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 13
FC-46
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 14
(ч)
FC-47
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 14
FC-48
Время работы простого ПЛК,
От 0,0 с (ч) до 6553,5 с
0,0 с (ч)
задание 15
(ч)
FC-49
Время ускорения/замедления
От 0 до 3
0
простого ПЛК, задание 15
FC-50
Единица времени работы
0, 1
0
простого ПЛК
FC-51
Источник задания 0
От 0 до 6
0
Группа Fd: Коммуникация
Fd-00
Скорость в бодах
От 0000 до 9999
6005
Fd-01
Символ формата данных
От 0 до 3
0
Fd-02
Локальный адрес
0: адрес передачи;
1
От 1 до 247
Fd-03
Задержка реагирования
От 0 до 20
2
Fd-04
Время коммуникации истекло
0,0 (недействительный);
0,0
От 0,1 до 60,0
Fd-05
Протокол коммуникации
От 00 до 31
30
-96-
6. Таблица параметров
Функц.
Наименование параметра
Диапазон задания
По
Свойство
код
умолч.
Fd-06
Текущее разрешение, считываемое
0: 0,01
0
шиной
1: 0,1
Fd-08
Время окончания коммуникации
0 (недействителен)
0
CANlink
От 0,1до 60.0
Группа FE: Параметры, определяемые пользователем
FE-00
Определяемый пользователем
От F0-00 до FP-xx, от
F0-00
параметр 0
А0-00 до Ах-хх, от U0-00
до U0-xx, от U3-00 до
U3-xx
FE-01
Определ. пользователем параметр 1
То же, что FE-00
F0-02
FE-02
Определ. пользователем параметр 2
То же, что FE-00
F0-03
FE-03
Определ. пользователем параметр 3
То же, что FE-00
F0-07
FE-04
Определ. пользователем параметр 4
То же, что FE-00
F0-08
FE-05
Определ. пользователем параметр 5
То же, что FE-00
F0-17
FE-06
Определ. пользователем параметр 6
То же, что FE-00
F0-18
FE-07
Определ. пользователем параметр 7
То же, что FE-00
F3-00
FE-08
Определ. пользователем параметр 8
То же, что FE-00
F3-01
FE-09
Определ. пользователем параметр 9
То же, что FE-00
F4-00
FE-10
Определ. пользователем параметр 10
То же, что FE-00
F4-01
FE-11
Определ. пользователем параметр 11
То же, что FE-00
F4-02
FE-12
Определ. пользователем параметр 12
То же, что FE-00
F5-04
FE-13
Определ. пользователем параметр 13
То же, что FE-00
F5-07
FE-14
Определ. пользователем параметр 14
То же, что FE-00
F6-00
FE-15
Определ. пользователем параметр 15
То же, что FE-00
F0-10
FE-16
Определ. пользователем параметр 16
То же, что FE-00
F6-00
FE-17
Определ. пользователем параметр 17
То же, что FE-00
F0-00
FE-18
Определ. пользователем параметр 18
То же, что FE-00
F0-00
FE-19
Определ. пользователем параметр 19
То же, что FE-00
F0-00
FE-20
Определ. пользователем параметр 20
То же, что FE-00
F0-00
FE-21
Определ. пользователем параметр 21
То же, что FE-00
F0-00
FE-22
Определ. пользователем параметр 22
То же, что FE-00
F0-00
FE-23
Определ. пользователем параметр 23
То же, что FE-00
F0-00
FE-24
Определ. пользователем параметр 24
То же, что FE-00
F0-00
FE-25
Определ. пользователем параметр 25
То же, что FE-00
F0-00
FE-26
Определ. пользователем параметр 26
То же, что FE-00
F0-00
FE-27
Определ. пользователем параметр 27
То же, что FE-00
F0-00
FE-28
Определ. пользователем параметр 28
То же, что FE-00
F0-00
FE-29
Определяем. пользователем параметр
То же, что FE-00
F0-00
29
Группа FP: Управление функциональными параметрами
FP-00
Пароль пользователя
От 0 до 65535
0
FP-01
Инициализация параметра
0: Операция не
0
«
производится
1: Восстановление
заводских параметров,
кроме параметров
двигателя
2: Удалить запись
4: Резервирование
текущих параметров
пользователя
501: Восстановление
резервных параметров
пользователя
FP-02
Выбор общего воспроизведения
От 00 до 11
11
функциональных параметров
FP-03
Выбор индивидуального
От 00 до 11
00
воспроизведения функц. параметров
-97-
6. Таблица параметров
Функционал
Наименование параметра
Диапазон задания
По
Свойство
ьный код
умолчанию
FP-04
Выбор модификации параметра
0, 1
0
Группа А0: Управление моментом и его ограничение
А0-00
Выбор управления скоростью/
0, 1
0
«
моментом
А0-01
Источник установки задания
От 0 до 7
0
«
момента в управлении моментом
А0-03
Дискретная установка задания
От -200,0% до 200,0%
150,0%
момента в режиме управления
моментом
А0-05
Максимальная частота
От 0,00 Гц до макс.
50,00 Гц
направления вперед при
частоты (F0-10)
управлении моментом
А0-06
Максимальная частота обратного
От 0,00 Гц до макс.
50,00 Гц
направления при управлении
частоты (F0-10)
моментом
А0-07
Время ускорения при управлении
От 0,00 с до 650,0 с
0,00 с
моментом
А0-08
Время замедления при
От 0,00 с до 650,0 с
0,00 с
управлении моментом
Группа А1: Виртуальный DI/DO
А1-00
Выбор функции VDI1
От 0 до 50
0
«
А1-01
Выбор функции VDI2
От 0 до 50
0
«
А1-02
Выбор функции VDI3
От 0 до 50
0
«
А1-03
Выбор функции VDI4
От 0 до 50
0
«
А1-04
Выбор функции VDI5
От 0 до 50
0
«
А1-05
Режим задания активного
От 00000 до 11111
00000
«
состояния VDI
А1-06
Выбор активного состояния VDI
От 00000 до 11111
00000
«
А1-07
Выбор функции для AI1,
От 0 до 59
0
«
используемого как DI
А1-08
Выбор функции для AI2,
От 0 до 59
0
«
используемого как DI
А1-09
Выбор функции для AI3,
От 0 до 59
0
«
используемого как DI
А1-10
Выбор активного состояния для
От 000 до 111
000
AI, используемого как DI
А1-11
Выбор функции VDO1
От 0 до 41
0
А1-12
Выбор функции VDO2
От 0 до 41
0
А1-13
Выбор функции VDO3
От 0 до 41
0
А1-14
Выбор функции VDO4
От 0 до 41
0
А1-15
Выбор функции VDO5
От 0 до 41
0
А1-16
Задержка выхода VDO1
От 0,0 с до 3600,0 с
0,0 с
А1-17
Задержка выхода VDO2
От 0,0 с до 3600,0 с
0,0 с
А1-18
Задержка выхода VDO3
От 0,0 с до 3600,0 с
0,0 с
А1-19
Задержка выхода VDO4
От 0,0 с до 3600,0 с
0,0 с
А1-20
Задержка выхода VDO5
От 0,0 с до 3600,0 с
0,0 с
А1-21
Выбор активного режима VDO
От 00000 до 11111
00000
Группа 2: Параметры двигателя 2
A2-00
Выбор типа двигателя
От 0 до 1
0
«
A2-01
Номинальная мощность
0,1 - 30,0 кВт
В
«
двигателя
зависимости
от модели
A2-02
Номинальное напряжение
1 - 1000 В
В
«
двигателя
зависимости
от модели
A1-03
Номинальный ток двигателя
0,01 - 655,35 А
В
«
(мощность привода
зависимости
перем.тока ≤55 кВт)
от модели
-98-
6.
Таблица параметров
Функц
Наименование параметра
Диапазон задания
По умолч.
Свойство
. код
A2-04
Номинальная частота двигателя
0,01 Гц - макс. частота
В зав.от
«
мод.
A2-05
Номинальная скорость двигателя
1 - 65535 об/мин
В зав. от
«
модели
A2-06
Сопротивление статора
0,001 - 65,535 Ом (мощн.
Параметр
«
привода пер.тока ≤55 кВт)
авт.
0,0001 - 6,5535 Ом мощн.
настройки
привода пер.тока >55 кВт)
A2-07
Сопротивление ротора
0,001 - 65,535 Ом (мощн.
Параметр
«
привода пер.тока ≤55 кВт)
авт.
0,0001 - 6,5535 Ом (мощн.
настройки
привода пер.тока >55 кВт)
A2-08
Индуктивное реактивное сопротивление
0,01 - 655,35 мГн (мощн.
Параметр
«
утечки
привода пер.тока ≤55 кВт)
авт.
0,001 - 65,535 мГн (мощн.
настройки
привода пер.тока >55 кВт)
A2-09
Взаимное индуктивное реактивное
0,1 - 6553,5 мГн (мощн.
Параметр
«
сопротивление
прив. перем.тока ≤55 кВт)
авт.
0,01 - 655,35 мГн мощн.
настройки
прив. перем.тока >55 кВт)
A2-10
Ток без нагрузки
От 0,01А до F1-03 (мощн.
Параметр
«
привода перем.тока ≤55
авт.
кВт)
настройки
0,1A - F1-03 (мощн.
привода пер.т. >55 кВт)
А2-27
Импульсы на обороты кодера
От 1 до 65535
1024
«
А2-28
Тип кодера
0: датчик полож. ABZ
0
«
2: Преобразователь
А2-30
Последовательность фазы А/В датчика
0: Вперед
0
«
положения ABZ
1: Назад
А2-31
Угол установки кодера
От 0.0 до 359,9
0.0
«
А2-34
Количество пар полюсов преобраз-ля
От 1 до 65535
«
А2-36
Время определения ошибки обрыва
0.0 с: нет определения
0.0с
«
провода кодера
от 0.1 с до 10,0 с
A2-37
Выбор автоматической настройки
От 0 до 3
0
«
A2-38
Пропорц. коэф. контура скорости 1
От 1 до 100
30
A2-39
Время интегрирования контура скорости
От 0,01 до 10,00 с
0,50
1
A2-40
Частота переключения 1
От 0,00 до А2-43
5,00
А2-41
Пропорц. коэффициент контура скорости
От 1 до 100
20
2
А2-42
Время интегрирования контура скорости
От 0,01 до 10,00
1,00
2
А2-43
Частота переключения 2
От А2-40 до макс. част.
10,00
А2-44
Коэф-т смещения векторн. управления
От 50% до 200%
100%
А2-45
Постоянная времени фильтра контура
От 0,000 с до 0,100 с
0,000 с
скорости
А2-47
Источник верхнего предела момента в
От 0 до 7
0
режиме управления скоростью
А2-48
Дискрет. уст-ка задания верх. предела
От 0,0% до 200,0%
150,0%
момента в реж. управления скоростью
А2-51
Пропорц.коэф. настройки возбуждения
От 0 до 60000
2000
А2-52
Интегр. коэф. настройки возбуждения
От 0 до 60000
1300
А2-53
Пропорц. коэф. настройки момента
От 0 до 60000
2000
А2-54
Интегр. коэф. настройки момента
От 0 до 60000
1300
А2-55
Выбор интегрального разделения
0: Запрещено
контура скорости
1: Разрешено
А2-61
Режим управления двигателем 2
От 0 до 2
0
«
А2-62
Выбор времени ускор./ замедл. Двигат. 2
От 0 до 4
0
-99-
6.
Таблица параметров
Функционал
Наименование параметра
Диапазон задания
По
Свойство
ьный код
умолчанию
А2-63
Форсирование момента двигателя
0,0% (фиксированное
В
2
форсирование момента)
зависимости
От 0,1% до 30,0%
от модели
А2-65
Коэффициент подавления
От 0 до 100
В
вибрации двигателя 2
зависимости
от модели
Группа А5: Оптимизация управления
А5-00
Верхний предел частоты
От 5,00 Гц до
8,00 Гц
переключения ЦШИМ (цифровой
макс.частоты
широтно-импульсной модуляции)
А5-01
Образец ШИМ
0, 1
0
А5-02
Выбор режима компенсации
0, 1
1
мертвой зоны
А5-03
Произвольная глубина ШИМ
От 0 до 10
0
А5-04
Выбор предела быстрого тока
0, 1
1
А5-05
Компенсация обнаружения тока
От 0 до 100
5
А5-06
Порог недостатка напряжения
От 210 В до 420 В
150%
А5-08
Настройка времени мертвой зоны
От 100% до 200%
0
«
А5-09
Выбор управления коротким
0, 1
В
«
импульсом
зависимости
от модели
Группа А6: Задания характеристик AI
А6-00
Мин. вход кривой 4 AI
От -10,00 В до А6-02
0,00 В
А6-01
Соответствующий процент мин.
От -100,0% до 100,0%
0,0%
входа кривой 4 AI
А6-02
Вход модуляции 1 кривой 4 AI
от А6-00 до А6-04
3,00 В
А6-03
Соответствующий процент входа
От -100,0% до 100,0%
30,0%
модуляции 1 кривой 4 AI
А6-04
Вход модуляции 1 кривой 4 AI
от А6-02 до А6-06
6,00 В
А6-05
Соответствующий процент входа
От -100,0% до 100,0%
60,0%
модуляции 1 кривой 4 AI
А6-06
Макс. вход кривой 4 AI
От А6-04 до 10,00 В
10,00 В
А6-07
Соответствующий процент макс.
От -100,0% до 100,0%
100,0%
входа кривой 4 AI
А6-08
Мин. вход кривой 5 AI
От -10,00 В до А6-10
-10,00 В
А6-09
Соответствующий процент мин.
От -100,0% до 100,0%
-100,0%
входа кривой 5 AI
А6-10
Вход модуляции 1 кривой 5 AI
от А6-08 до А6-12
-3,00 В
А6-11
Соответствующий процент входа
От -100,0% до 100,0%
-30,0%
модуляции 1 кривой 5 AI
А6-12
Вход модуляции 1 кривой 5 AI
от А6-10 до А6-14
3,00 В
А6-13
Соответствующий процент входа
От -100,0% до 100,0%
30,0%
модуляции 1 кривой 5 AI
А6-14
Макс. вход кривой 5 AI
От А6-12 до 10,00 В
10,00 В
А6-15
Соответствующий процент макс.
От -100,0% до 100,0%
100,0%
входа кривой 5 AI
А6-24
Точка скачка соответствующего
От -100,0% до 100,0%
0.0%
задания входа AI1
А6-25
Амплитуда скачка соответствую-
От 0,0% до 100,0%
0.5%
щего задания входа AI1
А6-26
Точка скачка соответствующего
От -100,0% до 100,0%
0.0%
задания входа AI2
А6-27
Амплитуда скачка соответствую-
От 0,0% до 100,0%
0.5%
щего задания входа AI2
А6-28
Точка скачка соответствующего
От -100,0% до 100,0%
0.0%
задания входа AI3
-100-
6. Таблица параметров
Функц. код
Наименование параметра
Диапазон задания
По умолч.
Свойство
А6-29
Амплитуда скачка соответствую-
От 0,0% до 100,0%
0,5%
щего задания входа AI3
Группа А7: Плата, программируемая пользователем
А7-00
Выбор функции, программир.
0: Деактивировано
0
«
пользователем
1: Активировано
А7-01
Выбор источника управления
От 00000 до 11111
00000
«
выходного клеммника привода
перем. тока
А7-02
Выбор функции
От 0 до 7
0
«
программируемой платы AI3 и
AO2 пользователем
А7-03
Программа ПЛК управляет
От 0,0% до 100,0%
0.0%
выходом FMP
А7-04
Программа ПЛК управляет
От 0,0% до 100,0%
0.0%
выходом AO1
А7-05
Выбор программы ПЛК
От 000 до 111
000
контролирующей цифровой
выход
А7-06
Задание настроечной частоты
От -100,0% до 100,0%
0.00%
через программируемую плату
пользователя
А7-07
Задание настроечного момента
От -200,0% до 200,0%
0.00%
через программируемую плату
пользователя
А7-08
Настройка рабочей команды
От 0 до 7
0
через программируемую плату
пользователя
А7-09
Задание настроечного момента
0: нет ошибок
0
через программируемую плату
От 80 до 89: код
пользователя
ошибки, опред. польз.
Группа А8: Двухточечная коммуникация
А8-00
Выбор двухточ. коммуникации
0: Запрещено
1
1: Разрешено
А8-01
Выбор главного и подчиненного
0: Главный
0
устройства
1: Подчиненный
А8-02
Выбор действия подчинен.
От 000 до 111
011
«
устройства в двухточ. коммуник.
А8-03
Выбор назначения полученных
0: Задание момента
0
данных от подчинен. устройства
1: Задание скорости
А8-04
Нулевое смещение полученных
От -100,00% до
0.00%
«
данных
100,00%
А8-05
Коэф-т усиления получ. данных
От -10,00% до 10,00%
1.00
«
А8-06
Время определения прерывания
От 0.0с до 10,0с
1.0с
двухточечной коммуникации
А8-07
Цикл отправки главных данных
От 0.001 с до 10,000с
0.001с
при двухточечной коммуникации
А8-08
Нулевое смещение полученных
От -100,00% до
0.00%
«
данных (Частота)
100,00%
А8-09
Коэффициент усиления
От -10,00% до 10,00%
1.00
«
полученных данных (Частота)
А8-10
Коэффициент для
От 0,00% до 100,00%
10,00%
«
предотвращения отклонения
А8-11
Ширина окна
От 0,20% до 10,00%
0,5 Гц
Группа АС: Коррекция AI/AO
АС-00
Измеренное напряжение 1 AI1
От 0,500 до 4,000 В
С зав. корр.
АС-01
Воспроизведенное напряжение
От 0,500 до 4,000 В
С зав. корр.
1 AI1
АС-02
Измеренное напряжение 2 AI1
От 6,000 до 9,999 В
С зав. корр.
-101-
6. Таблица параметров
Функциона
Наименование параметра
Диапазон задания
По
Свойство
льный код
умолчанию
AC-03
Воспроизведенное напряжение
От 6,000 до 9,999 В
С заводской
2 AI1
корректиров
кой
AC-04
Измеренное напряжение 1 AI2
От 0,500 до 4,000 В
С заводской
корректиров
кой
AC-05
Воспроизведенное напряжение
От 0,500 до 4,000 В
С заводской
1 AI2
корректиров
кой
AC-06
Измеренное напряжение 2 AI2
От 6,000 до 9,999 В
С заводской
корректиров
кой
AC-07
Воспроизведенное напряжение
От 9,999 до 10,000 В
С заводской
2 AI2
корректиров
кой
AC-08
Измеренное напряжение 1 AI3
От 9,999 до 10,000 В
С заводской
корректиров
кой
AC-09
Воспроизведенное напряжение
От 9,999 до 10,000 В
С заводской
1 AI3
корректиров
кой
AC-10
Измеренное напряжение 2 AI3
От 9,999 до 10,000 В
С заводской
корректиров
кой
AC-11
Воспроизведенное напряжение
От 9,999 до 10,000 В
С заводской
2 AI3
корректиров
кой
AC-12
Целевое напряжение 1 АО1
От 0,500 до 4,000 В
С заводской
корректиров
кой
AC-13
Измеренное напряжение 1 AО1
От 0,500 до 4,000 В
С заводской
корректиров
кой
AC-14
Целевое напряжение 2 АО1
От 6,000 до 9,999 В
С заводской
корректиров
кой
AC-15
Измеренное напряжение 2 AО1
От 6,000 до 9,999 В
С заводской
корректиров
кой
AC-16
Целевое напряжение 1 АО2
От 0,500 до 4,000 В
С заводской
корректиров
кой
AC-17
Измеренное напряжение 1 AО2
От 0,500 до 4,000 В
С заводской
корректиров
кой
AC-18
Целевое напряжение 2 АО2
От 6,000 до 9,999 В
С заводской
корректиров
кой
AC-19
Измеренное напряжение 2 AО2
От 6,000 до 9,999 В
С заводской
корректиров
кой
-102-
6.
Таблица параметров
6.3 Коды функции отслеживания
Функциональны
Наименование параметра
Диапазон воспроизведения
й код
Группа U0: Параметры отслеживания
U0-00
Частота хода
От 0,00 до 500,00 Гц
U0-01
Установка задания по частоте
От 0,00 до 500,00 Гц
U0-02
Напряжение на шине
От 0,0 до 3000,0 В
U0-03
Выходное напряжение
От 0 до 1140 В
U0-04
Выходной ток
От 0,00 до 655,35 А
U0-05
Выходная мощность
От 0 до 32767
U0-06
Выходной момент
От -200,0% до 200,0%
U0-07
Состояние DI
От 0 до 32767
U0-08
Состояние DO
От 0 до 1023
U0-09
Напряжение AI1
-
U0-10
Напряжение AI2
-
U0-11
Напряжение AI3
-
U0-12
Величина счета
-
U0-13
Величина длины
-
U0-14
Воспроизведение скорости нагрузки
От 0 до 65535
U0-15
Установка задания по ПИД
От 0 до 65535
U0-16
Обратное воздействие ПИД
От 0 до 65535
U0-17
Каскад ПЛК
-
U0-18
Установка задания импульсами
От 0,00 до 20,00 кГц
U0-19
Скорость обратного воздействия
От -500,0 до 500,0 Гц
U0-20
Оставшееся время хода
От 0,0 до 6500,0 мин
U0-21
Напряжение AI1 до коррекции
От 0,00 до 10,57 В
U0-22
Напряжение AI2 (В)/ток (мА) до коррекции
От 0,00 до 10,57 В
U0-23
Напряжение AI3 до коррекции
От -10,57 до 10,57 В
U0-24
Линейная скорость
От 0 до 65535 м/мин
U0-25
Совокупное время под напряжением
-
U0-26
Совокупное время хода
U0-27
Установка задания импульсами
От 0 до 65535 Гц
U0-28
Установка задания по шине данных
От -100,00% до 100,00%
U0-29
Зарезервирован
-
U0-30
Установка задания главной частоты
От 0,00 до 500,00 Гц
U0-31
Установка задания вспомогательной частоты
От 0,00 до 500,00 Гц
U0-32
Просмотр величины любого адреса регистра
-
U0-34
Температура двигателя
-
U0-35
Целевой момент
От -200,0% до 200,0%
U0-37
Угол коэффициента мощности
От -180° до 180°
U0-39
Целевое напряжение после разделения V/F
От 0 В до номинального
напряжения двигателя
U0-40
Выходное напряжение после разделения V/F
От 0 В до номинального
напряжения двигателя
U0-41
Воспроизведение состояния DI
-
U0-42
Воспроизведение состояния DO
-
U0-43
Задание DI для воспроизведения 1
-
функционального состояния
U0-44
Задание DI для воспроизведения 2
-
функционального состояния
U0-45
Информация об ошибках
-
U0-58
Подсчет фазы Z
От 0 до 65535
U0-59
Установка задания по частоте
От -100,0% до 100,0%
U0-60
Частота хода
От -100,0% до 100,0%
U0-61
Состояние хода привода переменного тока
От 0 до 65535
-103-
6.
Таблица параметров
Функциональны
Наименование параметра
Диапазон воспроизведения
й код
U0-62
Состояние хода привода переменного тока
От 0 до 99
U0-63
Отправка значения двухточечной
От -100,0% до 100,0%
коммуникации
U0-64
Количество подчиненных устройств
От 0 до 63
U0-65
Верхний предел момента
От -200,0% до 200,0%
U0-66
Тип платы расширения коммуникации
100: CANopen
200: PROFIBUS-DP
300:CANlink
U0-67
Версия платы расширения коммуникации
-
U0-68
Состояние привода переменного тока
Бит0: состояние хода
Плата DP
Бит1: направление хода
Бит2: есть ли неисправность
привода перем.тока
Бит3: целевая частота
достигнута
Бит4-бит7: зарезервировано
Бит8-бит 15: код ошибки
U0-69
Скорость передачи DP
От 0,00 Гц до макс. частоты
U0-70
Скорость двигателя при передаче DP
От 0 до номинального двигателя
U0-71
Текущее воспроизведение платы
-
коммуникации
U0-72
Состояние неисправности платы
-
коммуникации
U0-73
SN двигателя
0: Двигатель 1
1: Двигатель 2
U0-74
Фактический момент на выходе двигателя
От -100,0% до 100,0%
-104-
Описание параметров
________________________________________________________________________________
7. Описание параметров
7. Описание параметров
7.1 Источник команд Пуск/Стоп
Для пуска и остановки привода переменного тока MD500 используются следующие три метода
управления :
- Рабочая панель управления
- Терминальное управление (управление с клеммника)
- Коммуникационное управление (по шине данных)
Вы можете выбрать соответствующий режим управления в функциональных параметрах F0-02.
Функциональны
Наименование параметра
Диапазон задания
По умолчанию
й код
F0-02
Выбор источника команды
0: Рабочая панель
0
управления (светодиод
откл.)
1: Управление с клеммника
(светодиод вкл.)
2: Управление по шине
данных (светодиод мигает)
·
F0-02 =0: Рабочая панель управления (Индикатор LOCAL/REMIT откл.)
Команды хода выдаются при помощи клавиш и на рабочей панели.
- Нажмите на клавишу для пуска привода переменного тока.
- Нажмите на клавишу для остановки привода переменного тока.
Более подробная информация о рабочей панели управления представлена в главе 4.
·
F0-02 =1: Управление с клеммника (индикатор LOCAL/REMOTE вкл.)
Режим управления с клеммника применяется для установок, где сигналы пуска и остановки
исходят от:
- Переключателя DIP или электромагнитной кнопки, или
- Источника сигнала «сухого контакта»
Команды выдаются при помощи многофункциональных входных клемм с функциями, как,
например, FWD, REV, JOGF, JOGR.
Более подробная информация об управлении с клеммника представлена в разделе 7.1.1
Управление с клеммника.
·
F0-02 = 2: Управление по шине данных (индикатор LOCAL/REMOTE мигает)
В наиболее общей конфигурации для MD500 используется главный компьютер для
управления приводом переменного тока через канал связи, например, Modbus, PROFIBUS-DP,
CANlink, CANopen.
Более подробная информация об управлении по шине данных представлена в разделе 7.1.2
Управление по шине данных.
-106-
7.
Описание параметров
7.1.1 Управление с клеммника
Функциональный параметр F4-11 определяет четыре режима управления с клеммника, где
управление работой привода переменного тока выполняется с клеммы DI.
Функциональны
Наименование параметра
Диапазон задания
По умолчанию
й код
F4-11
Режим команд с клеммника
0: Режим двухпроводного
0
управления 1
1: Режим двухпроводного
управления 2
2: Режим трехпроводного
управления 1
3: Режим трехпроводного
управления 2

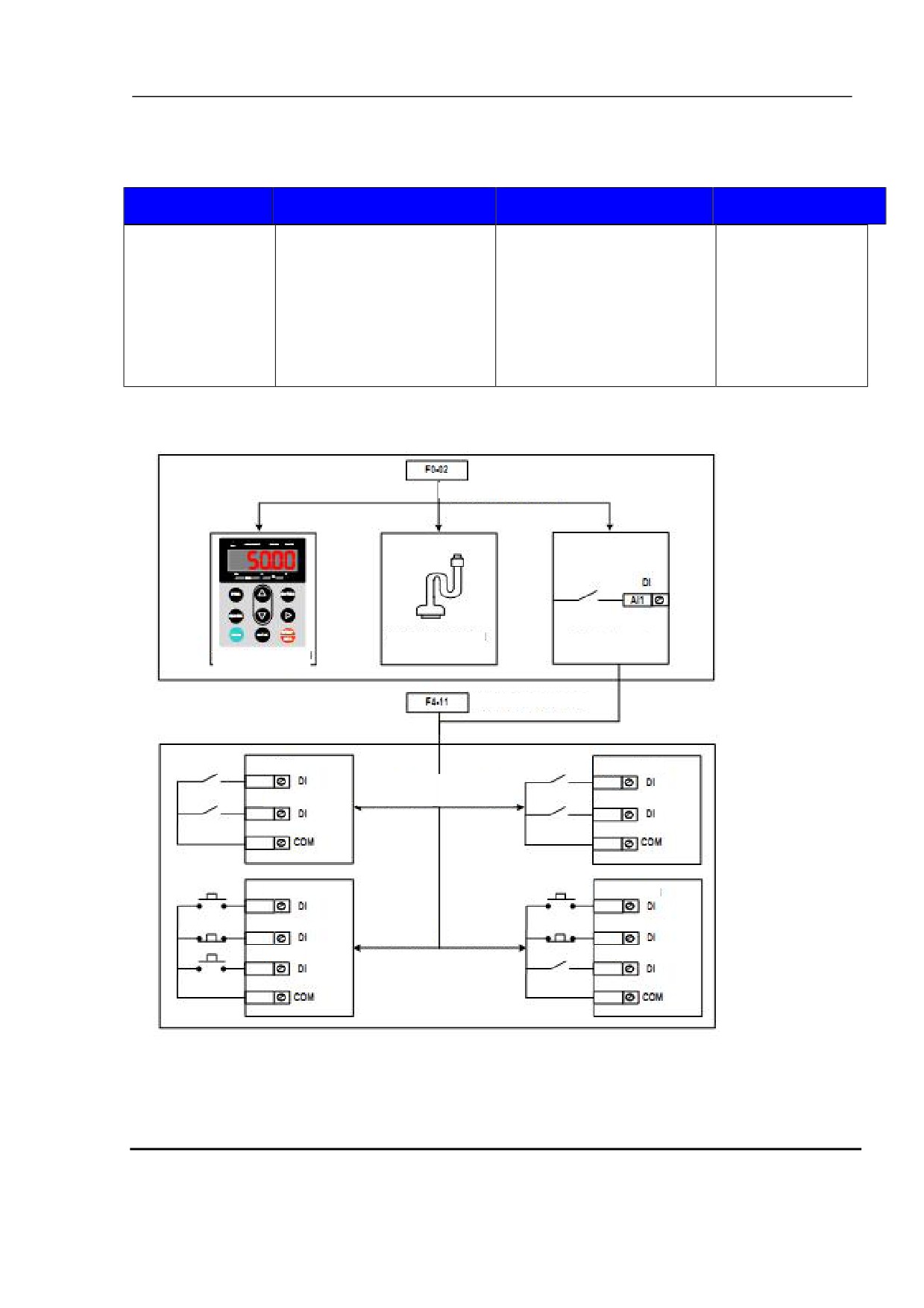

Рис. 7-1. Четыре режима управления с клеммника
Выбор источника команд
Управление
Управление
по шине данных
с клеммника
Управление
С рабочей панели
Режим команд с клеммника
Вперед
Ход разрешен
Режим
Режим
двухпровод.
двухпровод.
Назад
управления 1
управления 2
Направление
Вперед
Ход разрешен
Режим
Режим
Стоп
Стоп
трехпровод.
трехпровод.
управления 1
управления 2
Назад
Направление
-107-















содержание      ..     4      5      6      7     ..
