Частотный преобразователь Inovance MD500. Руководство по эксплуатации - часть 4

3. Установка электрической части

В режиме проводки SINK не подсоединяйте клеммы DI разных приводов переменного тока

параллельно, в противном случае могут произойти ошибки цифрового входа. Если нужно

подключить несколько разных приводов переменного тока параллельно, подсоедините диод

последовательно к цифровому входу. Характеристики диода должны удовлетворять следующим

требованиям:

· Номинальный ток в проводящем направлении If: > 10 мА

· Падение напряжения в режиме прямого тока Vf: < 1 B

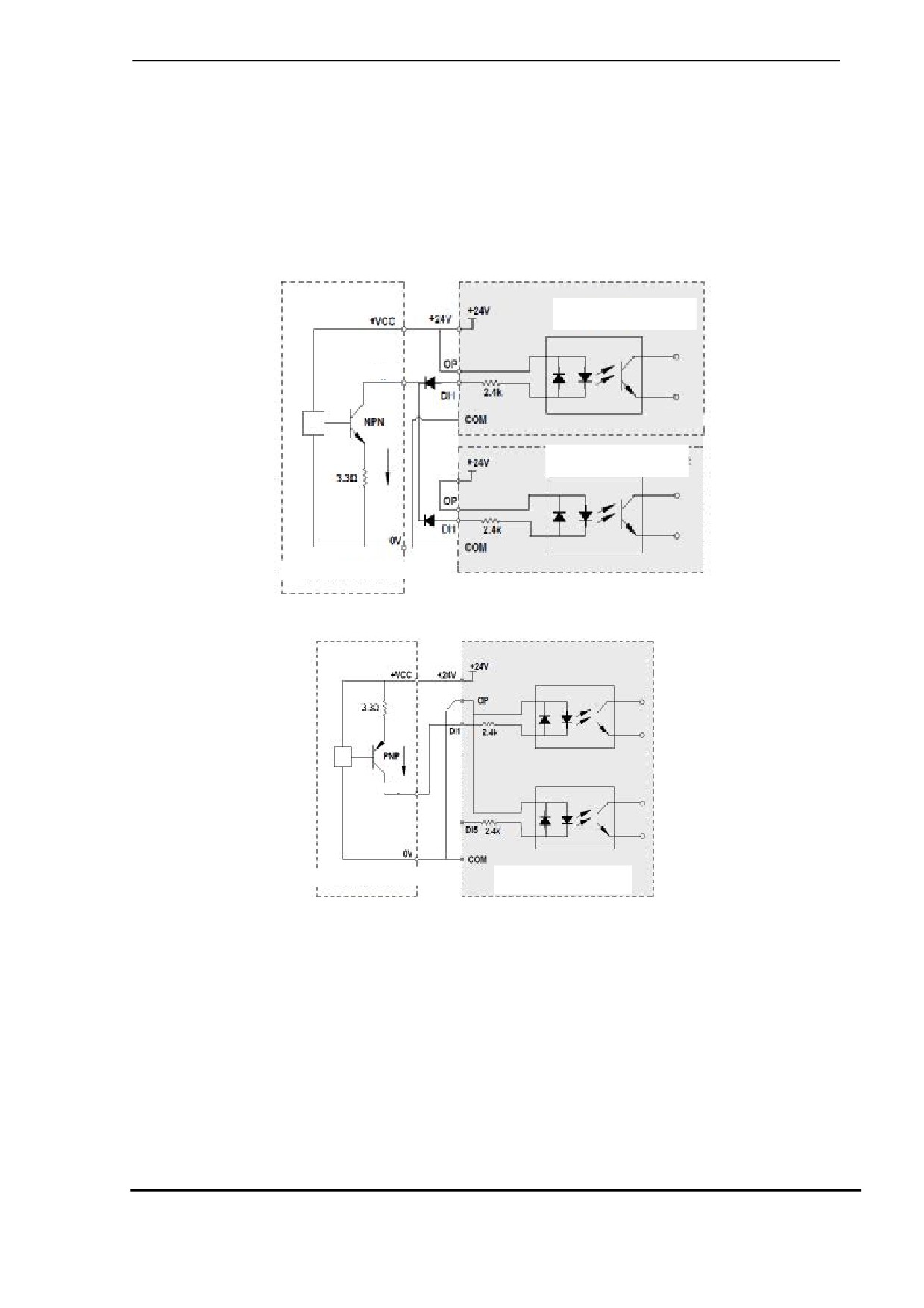

Рис. 3-14. Параллельное соединение клемм DI в режиме SINK

Панель управления

привода перем. тока 1

Сигнал

Панель управления

привода перем. тока 2

Внешний контроллер

2. Проводка SOURCE (Источник)

Сигнал

Внешний контроллер

Панель управления

приводом перем. тока

Для использования режима проводки SOURCE, уберите перемычку между клеммами +24В и OP.

Подключите клемму

+24В к общему каналу внешнего контроллера и соедините клемму OP к

клемме COM.

Чтобы подать питание от внешнего источника в режиме проводки SOURCE, уберите перемычку

между

24В и клеммой ОР. Соедините внешний источник питания

0В к клемме OP, а

положительную клемму внешнего источника питания

24В к соответствующей клемме DI через

контакт на внешнем контроллере.

-54-

3. Установка электрической части

·

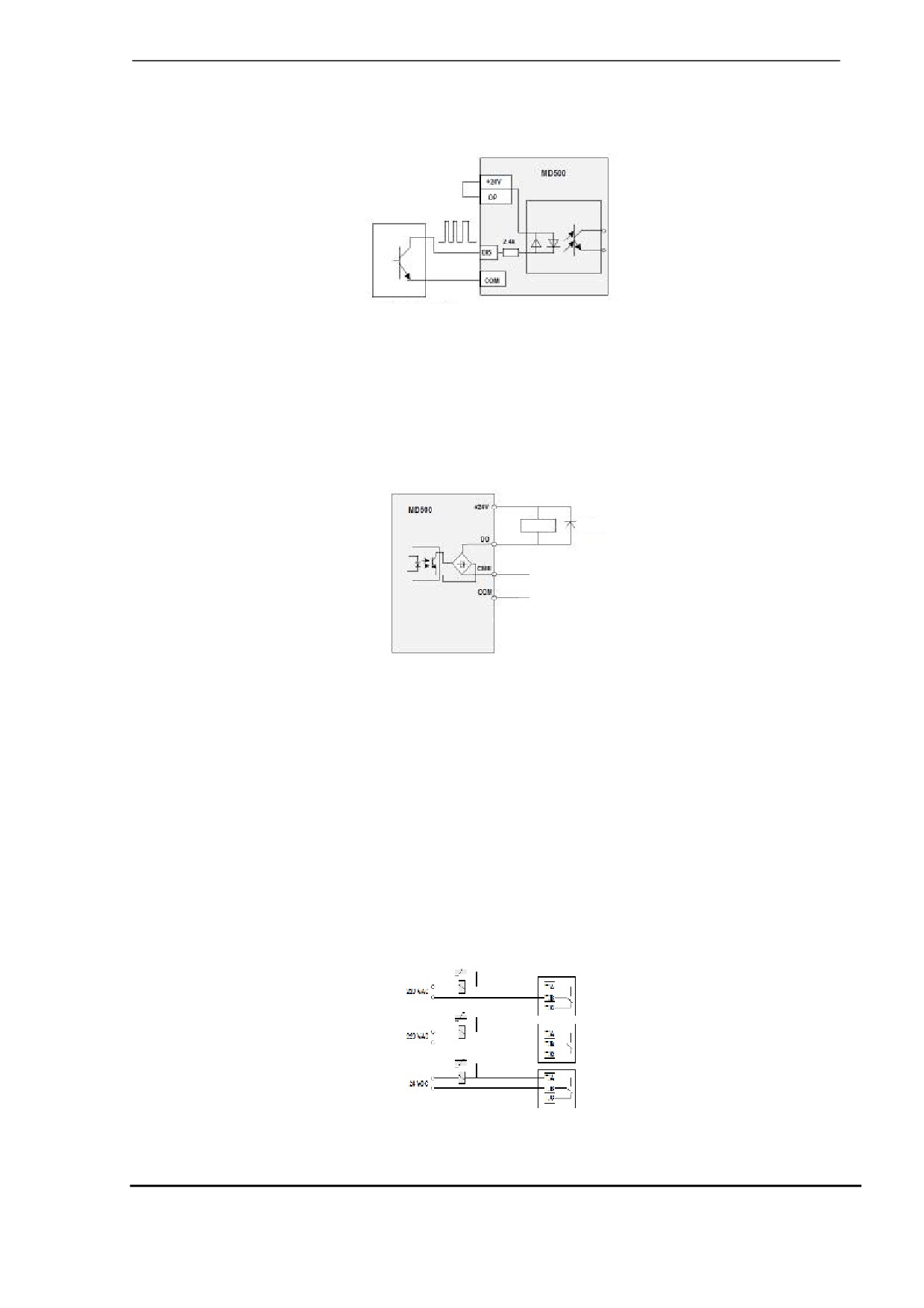

Проводка DI5 (Высокоскоростной импульсный вход)

В качестве высокоскоростной импульсной входной клеммы для DI5 возможен максимальный

частотный вход 100 кГц.

Импульсное выходное

устройство

n Проводка DO (цифрового выхода)

Если клемма цифрового выхода должна приводить в движение реле, нужно установить

поглощающий диод на катушке реле. Этот диод предотвращает индуктивные переходные

коммутационные процессы, вызывающие повреждения системы питания 24 В постоянного тока.

Поглощающий диод должен иметь номинальный ток в проводящем направлении 50 мА.

Рис. 4-14. Схема проводки DO

Реле

Диод

Если клемма FM используется для выхода постоянного импульса FMP, она допускает

максимальный выход частоты 100 кГц.

Примечание

· При установке поглощающего диода обязательно соблюдайте правильную полярность во

избежание повреждения системы питания 24 В постоянного тока при наличии цифрового

выхода.

· СМЕ и СОМ имеют внутреннюю изоляцию, но закорочены перемычкой. В этом случае

DO1 приводится в движение от +24V по умолчанию. Уберите перемычку, если вам нужно

приводить DO1 от внешнего источника питания.

n Проводка клеммы реле

Для выравнивания пикового напряжения в результате отключения питания для индуктивной

нагрузки

(реле, контактор и двигатель), используйте варистор у контакта реле и добавьте

поглощающий контур к индуктивной нагрузке, например, варистор, поглощающий контур RC или

диод.

-55-

3. Установка электрической части

3.4 Контрольный перечень проводки

□√

№

Позиция

□

1

Проверьте полученный привод, чтобы убедиться, что вы получили правильную

модель.

□

2

Убедитесь, что используются правильные периферийные устройства

(регенеративный резистор, тормозное устройство, реактор, фильтр и

прерыватель).

□

3

Проверьте дополнительные платы, чтобы убедиться, что вы получили

правильные платы.

□

4

Убедитесь, что способ установки и расположение соответствуют требованиям.

□

5

Проверьте, что входное напряжение привода находится между 323 и 528В.

□

6

Проверьте, что номинальное напряжение двигателя соответствует

спецификации выходной мощности привода.

□

7

Подключите питание на клеммы R,S,T привода правильно.

□

8

Подключите входные кабели двигателя к клеммам U, V, W привода правильно.

□

9

Проверьте, что диаметр кабеля главного контура соответствует спецификации.

□

10

Уменьшите F0-15 (Несущая частота), если выходные кабели двигателя

превышают 50м.

□

11

Выполните заземление привода переменного тока правильно.

□

12

Проверьте, что выходные клеммы и клеммы сигналов управления прочно и

надежно подключены.

□

13

Проверьте, существует ли управление двух двигателей. Если да, подумайте,

нужно ли добавлять тепловое реле.

□

14

Если используются резистор регенерации и устройство торможения, проверьте

правильность их проводки, а также правильность значения сопротивления.

□

15

Проверьте, подключена ли межфазная емкость, и может ли питание на привод

переменного тока быть отключено через функцию резистор по защите от

перегрузки.

□

16

Используйте провода STP (с экранированной витой парой) в качестве сигнальной

линии.

□

17

Подключите дополнительные платы правильно.

□

18

Обеспечьте раздельную прокладку кабелей управления и силовых кабелей.

-56-

4. Работа

4. Работа

4.1 5. Рабочая панель - введение

Рабочая панель, показанная на рис. 4-1, позволяет отслеживать работу системы, изменять

параметры и запускать или останавливать MD500.

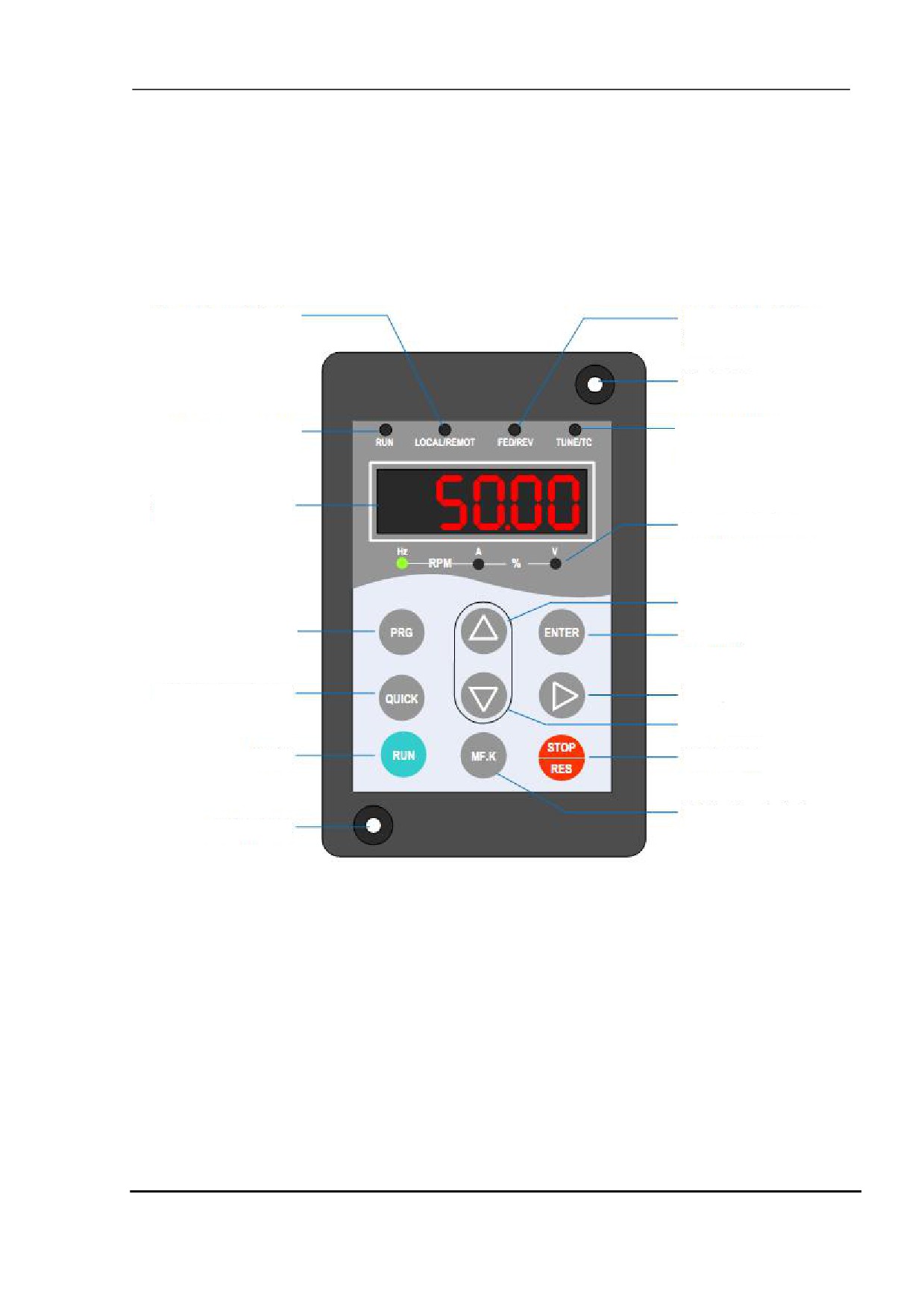

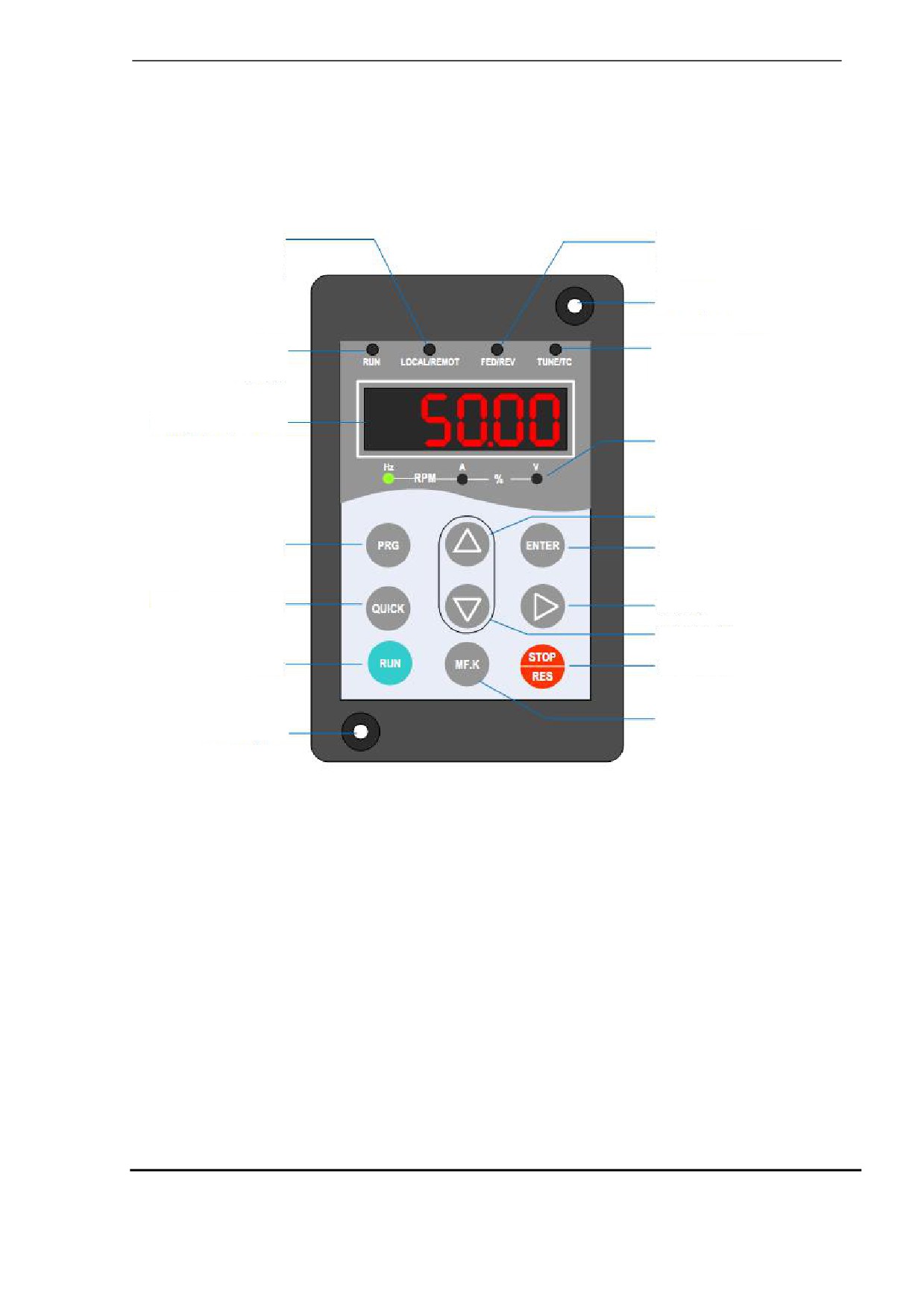

Рис. 4-1. Детали рабочей панели

Индикатор источника команд

Индикатор направления движения

ON: клемма

ON: назад

OFF: рабочая панель

OFF: вперед

МИГАЕТ: коммутация

Монтажное отверстие

Индикатор состояния исполнения

Индикатор прочих состояний

ON: работает

ON: управление моментом затягивания

OFF: остановка

МИГАЕТ медленно: автонастройка

двигателя

МИГАЕТ быстро: состояние неисправности

Светодиодный дисплей

для параметров

Индикатор блока параметра

Клавиша увеличения скорости

Клавиша

Клавиша подтверждения

программирования

Клавиша выбора режима

Клавиша переключения

меню

Клавиша уменьшения скорости

Клавиша выполнения

Клавиша стоп/сброс

Многофункциональная клавиша

Монтажное отверстие

выбора

-58-

4. Работа

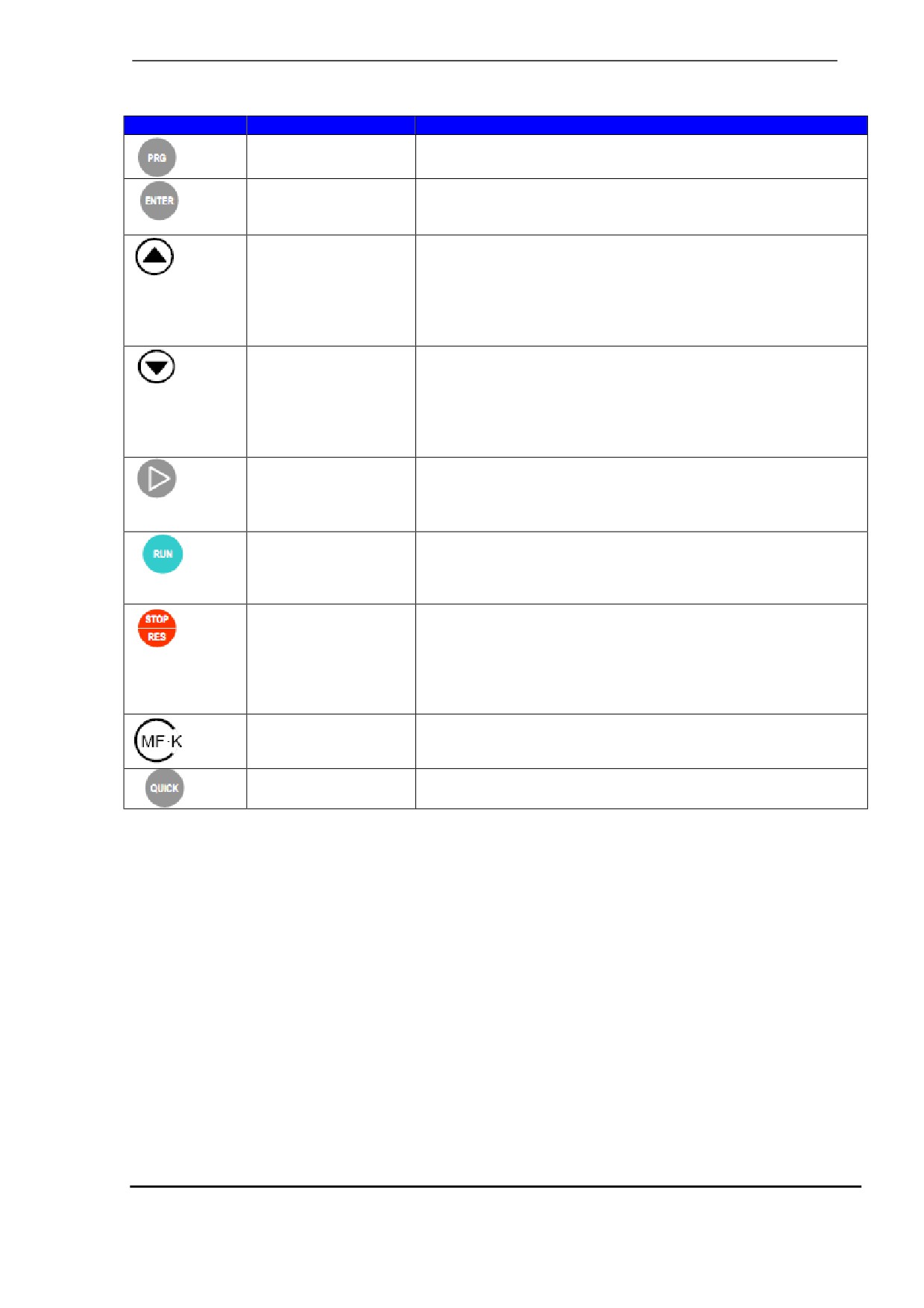

n Клавиши на рабочей панели

Клавиша

Наименование

Функция

Программирование

· Вход в меню Уровня I или выход из него

· Возврат в предыдущее меню

Подтверждение

· Вход в каждый уровень интерфейса меню

· Подтверждение задания воспроизводимого на

дисплее параметра

Вверх

· При навигации в меню - перемещение вверх по

открытым экранам

· При редактировании величины параметра -

увеличение воспроизведенной величины

· Когда привод переменного тока в режиме RUN -

увеличивает скорость

Вниз

· При навигации в меню - перемещение вниз по

открытым окнам

· При редактировании величины параметра -

уменьшение воспроизведенной величины

· Когда привод переменного тока в режиме RUN -

уменьшает скорость

Shift (Сдвиг)

· Выбор воспроизводимого параметра в

состоянии работы или остановки

· Выбор цифры для изменения при изменении

величины параметра

Запущено в работу

Запуск привода в работу при использовании режима

управления с рабочей панели.

Примечание: Неактивен при использовании режима

терминального или коммуникационного управления.

Стоп/Сброс

· Остановка привода переменного тока при

нахождении в состоянии RUN

· Выполнение сброса при нахождении привода в

состоянии FAULT (ошибка)

Примечание: Функции этой клавиши могут быть

ограничены за счет применения функции F7-02.

Много-

Выполняет функцию переключения, как это

функциональная

определено заданием F7-01, например, для быстрого

переключения источника или направления команды.

Выбор режима

Нажмите на клавишу для переключения режима меню

меню

как определено заданием FP-03.

-59-

4. Работа

Соответствующие параметры для задания рабочей панели

Код функции

Название параметра

Диапазон задания

По умолчанию

F7-01

Выбор функции

0: клавиша MF.K.

клавиши MF.K.

деактивирована

1: Переключение с дистанц.

управления (терминальное или

коммуникация) на управление с

клавиатуры

0

2. Переключение между

вращениями вперед и назад

3. Толчковый режим вперед

4. Толчковый режим назад

5. Отображение

персонализированных

параметров

F7-02

Функция клавиши

0: клавиша STOP/RESET

STOP/RESET

деактивирована только при

управлении с клавиатуры

1: клавиша STOP/RESET

1

деактивирована в любом

режиме работы

FP-03

Свойство

Для определяемых и

отображения

обновляемых пользователем

параметров

параметров

00: ни один из них не выводится

на экран

00

01: Определяемые

пользователем параметры

выводятся на экран

10: Обновляемые

пользователем параметры

выводятся на экран

11: определяемые и

обновляемые пользователем

параметры выводятся на экран

n Индикаторы состояния

Имеется четыре индикатора состояния наверху рабочей панели (красные светодиоды).

Индикатор

Индикация

OFF - указывает, что MD500 в состоянии «стоп»

RUN

ON - указывает, что MD500 в состоянии «в работе»

OFF - указывает, что управление MD500 с рабочей панели

LOCAL/REMOTE

ON - указывает на терминальное управление MD500

МИГАНИЕ - указывает на коммуникационное управление MD500

OFF - указывает на вращение двигателя в обратном направлении

FWD/REV

ON - указывает на вращение двигателя в направлении вперед

ON - указывает на режим управления крутящим моментом

TUN/TC

МИГАНИЕ (медленное) (один раз в секунду) - состояние автонастройки

МИГАНИЕ (быстрое) (четыре раза в секунду) - состояние неисправности

-60-

4. Работа

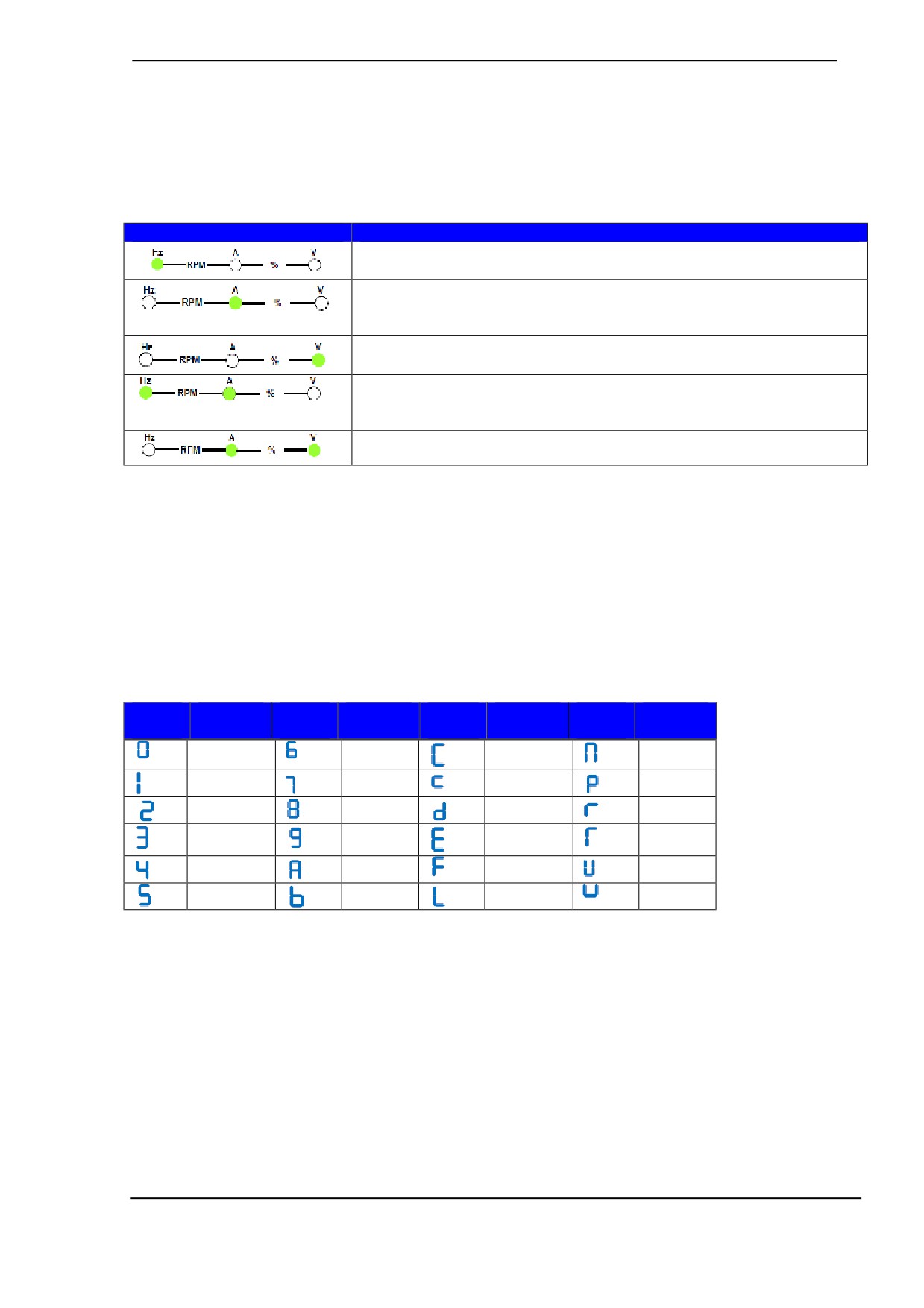

n Индикаторы единиц

Имеется три индикатора состояния ниже отображаемых данных на экране (красные светодиоды).

Эти индикаторы работают индивидуально или в паре для демонстрации единиц, используемых

для отображения данных, как представлено на рис. 4-2.

Рис. 4-2. Объяснение индикаторов единиц

Индикатор

Обозначение

Hz- частота

А - ток

V - напряжение

RPM - число оборотов

% - другой важный термин

n Светодиодный дисплей

Дисплей на светодиодах для воспроизведения данных

(5-значный) показывает следующую

информацию:

· задание частоты

· выходная частота

· информация об отслеживаемых данных

· Код ошибки

Следующая таблица представляет индикацию светодиодного дисплея (СИД дисплей).

СИД

Индикация

СИД

Индикация

СИД

Индикация

СИД

Индикация

дисплей

дисплей

Дисплей

дисплей

0

6

C

N

1

7

c

P

2

8

D

R

3

9

E

T

4

A

F

U

5,S

B

L

u

-61-

4. Работа

4.2 Структура меню рабочей панели

Рабочая панель MD500 имеет три уровня меню:

1. Уровень I: группа функциональных параметров

2. Уровень II: функциональный параметр

3. Уровень III: величина функционального параметра

Рис. 4-3. Структура трех уровней меню

-62-

4. Работа

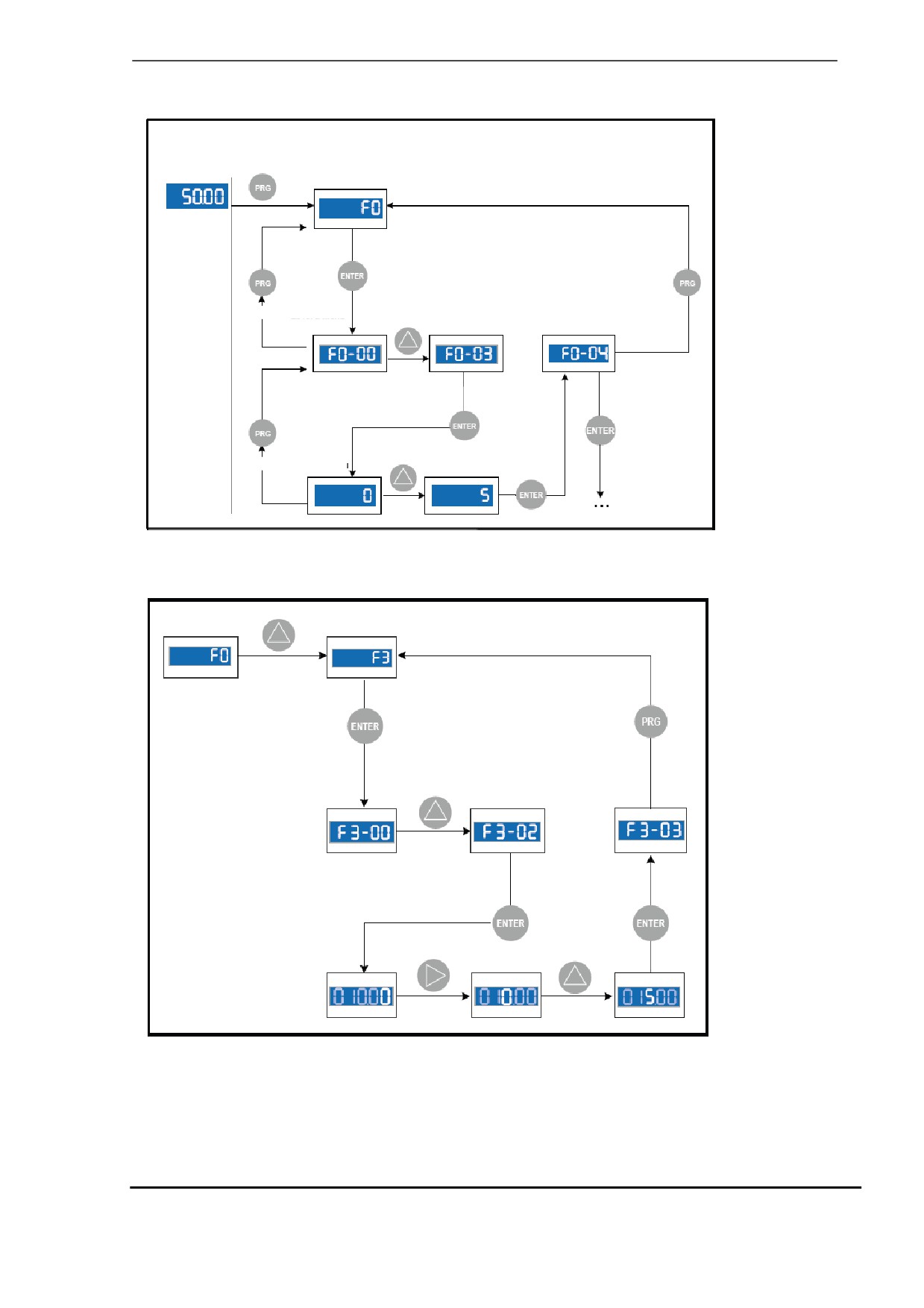

Работа трех уровней меню показана на следующей иллюстрации:

Параметр состояния

(экран по умолчанию)

Меню Уровня I

Возврат

Возврат

Меню Уровня II

Возврат

Меню Уровня III

На следующей иллюстрации показано, как изменять F3-02 с 10.00 Гц на 15.00 Гц.

Возврат

-63-

4. Работа

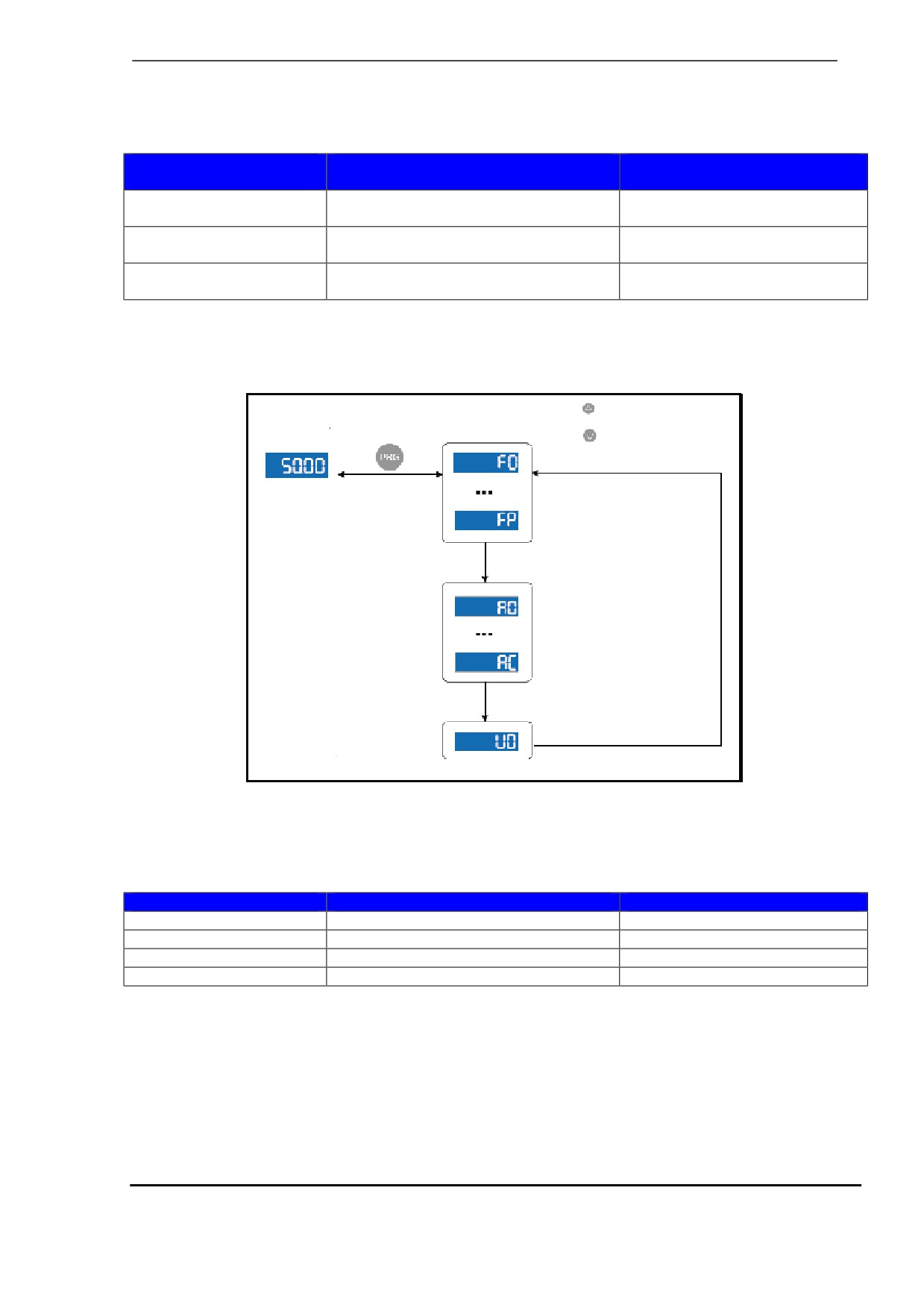

4.3. Общая организация функциональных параметров

MD500 включает в себя стандартные функции в группе F и новые функциональные группы А и U.

Код функциональной

Описание

Параметры стандартных

группы

функций

От F0 до FP

Группа кодов стандартных функций

Параметры стандартных

функций

От A0 до AC

Группа кодов продвинутых функций

Коррекция AI/AO (аналоговых

входов/выходов)

От U0 до U3

Группа кодов функций состояния

Воспроизведение базовых

работы

параметров

n Выбор группы функциональных параметров

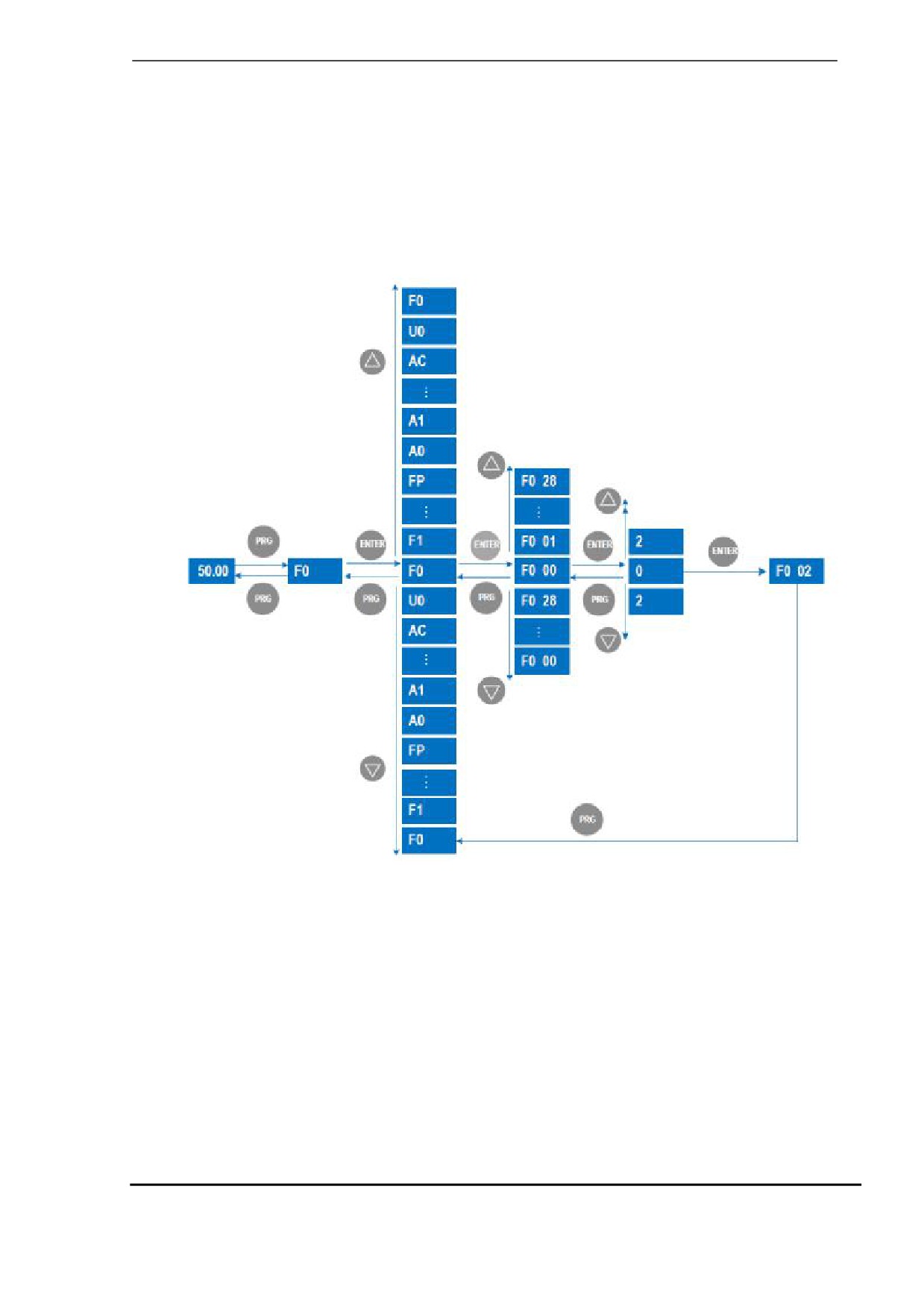

Рис. 4-4. Выбор группы функциональных параметров

Меню уровня I (группа

Нажмите

для цикла через группы кодов

Параметр

кодов функций)

функций в прямой последоват-ти.

состояния (экран

по умолчанию

Нажмите

для цикла через группы кодов

функций в обратной последоват-ти.

Если FP-02=0х (цифра десятков 0),

Если FP-02=1x

параметры группы А невидимы.

Если FP-02=x0 (цифра единицы равна 0),

параметры группы U невидимы.

Если FP-02=x1

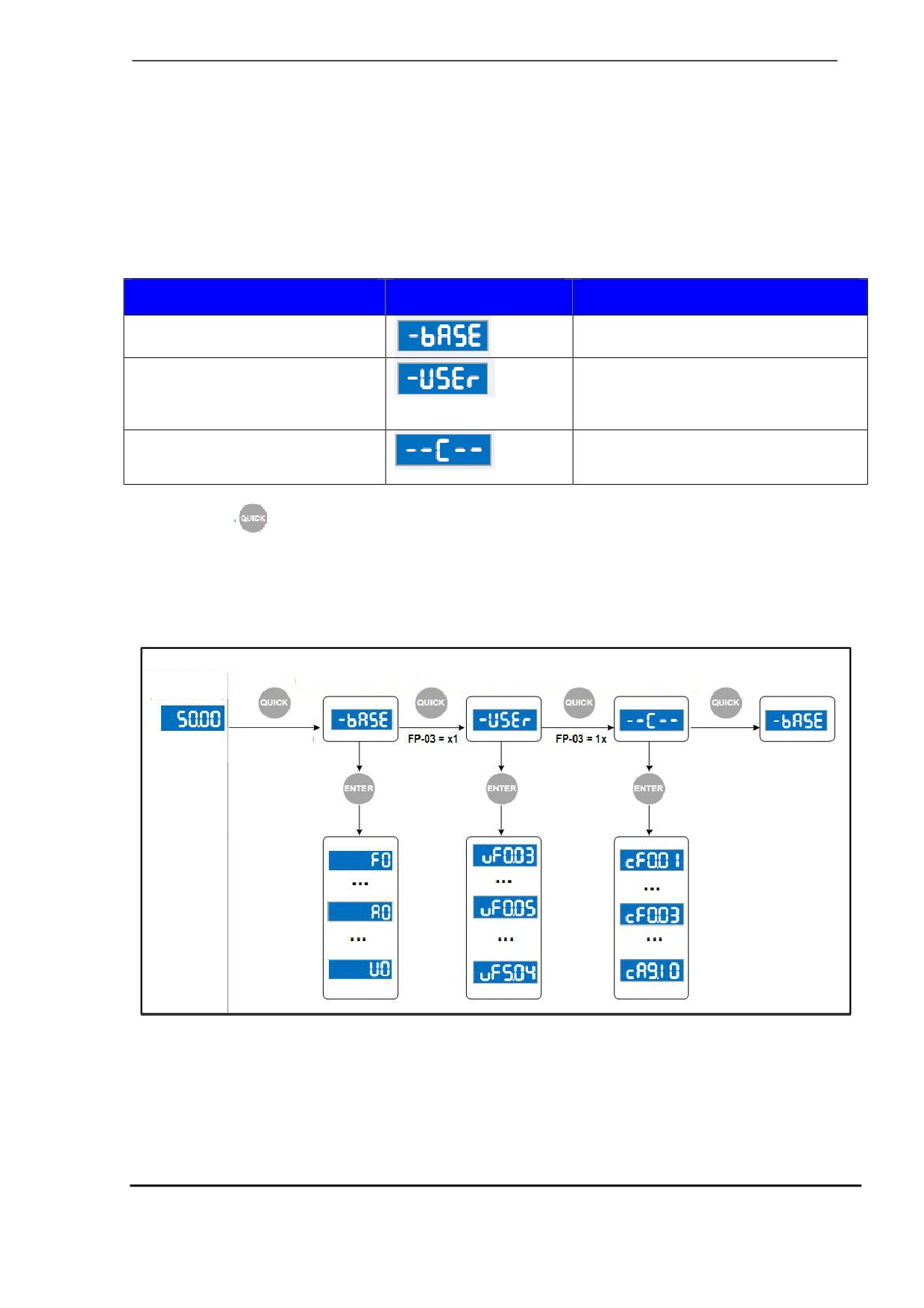

n Выбор воспроизведения групп A и U

Величина, которую вы задаете для функционального параметра FP-02, определяет,

воспроизводит ли рабочая панель группы U и A.

Величина FP-02

Группа A

Группа U

00

Не воспроизводится

Не воспроизводится

01

Не воспроизводится

Воспроизводится

10

Воспроизводится

Не воспроизводится

11 (по умолчанию)

Воспроизводится

Воспроизводится

-65-

4. Работа

4.4 Работа функциональных параметров

4.4.1 Просмотр и редактирование функциональных параметров

n Просмотр функциональных параметров

MD500 обеспечивает три режима воспроизведения для просмотра функциональных параметров,

описанных в таблице 4-1.

Таблица 4-1. Режимы воспроизведения функциональных параметров

Режим воспроизведения

Наименование

Диапазон заданий

функциональных параметров

параметра

Базовый режим

Демонстрация всех функциональных

параметров последовательно

Режим быстрого просмотра,

Пользователь может определить до

определяемый пользователем

30 функциональных параметров для

включения в функциональную группу

FE.

Режим быстрого просмотра,

Функциональные параметры,

изменяемый пользователем

измененные пользователем,

воспроизводятся здесь.

Нажмите на

для цикличного прохода по трем режимам воспроизведения функциональных

параметров, способ, который вы используете для просмотра и изменения значения параметра

такой же, какой показан на рис. 4-3.

Рис. 4-5. Переключение между тремя режимами воспроизведения функциональных

параметров

Базовый режим

Режим, определяемый

Режим, изменяемый

(все функциональные

пользователем (ограничен

пользователем (изменяемые

Параметр состояния

параметры)

группой FE)

параметры)

(экран по умолчанию)

)

)

)

Рабочая клавиша не

нажата в течение 2

сек

-66-

4. Работа

Величина, которую вы задаете для функционального параметра FP-03, определяет,

воспроизводит ли рабочая панель функциональные группы быстрого просмотра, определяемые

пользователем, и быстрого просмотра, изменяемые пользователем. Базовый режим всегда

доступен.

Таблица 5-3. Задание FP-03 для выбора режимов воспроизведения быстрого просмотра

Величина FP-03

Группа, изменяемая пользователем

Группа, определяемая

пользователем

00

Не воспроизводится

Не воспроизводится

01

Не воспроизводится

Воспроизводится

10

Воспроизводится

Не воспроизводится

11 (по умолчанию)

Воспроизводится

Воспроизводится

n Редактирование функциональных параметров

Данный метод редактирования чаще всего используется при пуске в работу на месте.

· Нажимать стрелки «вверх» (

) и «вниз» (

) в меню Уровня I для быстрой смены группы

функциональных параметров.

· Нажимать стрелки «вверх» (

) и «вниз» (

) в меню Уровня II для быстрого увеличения

или уменьшения номера функционального параметра.

· Нажимать стрелки «вверх» (

) и «вниз» (

) в меню Уровня III для быстрого увеличения

или уменьшения величины функционального параметра. Для сохранения задания нажмите

ENTER. Для отмены задания нажмите PRG.

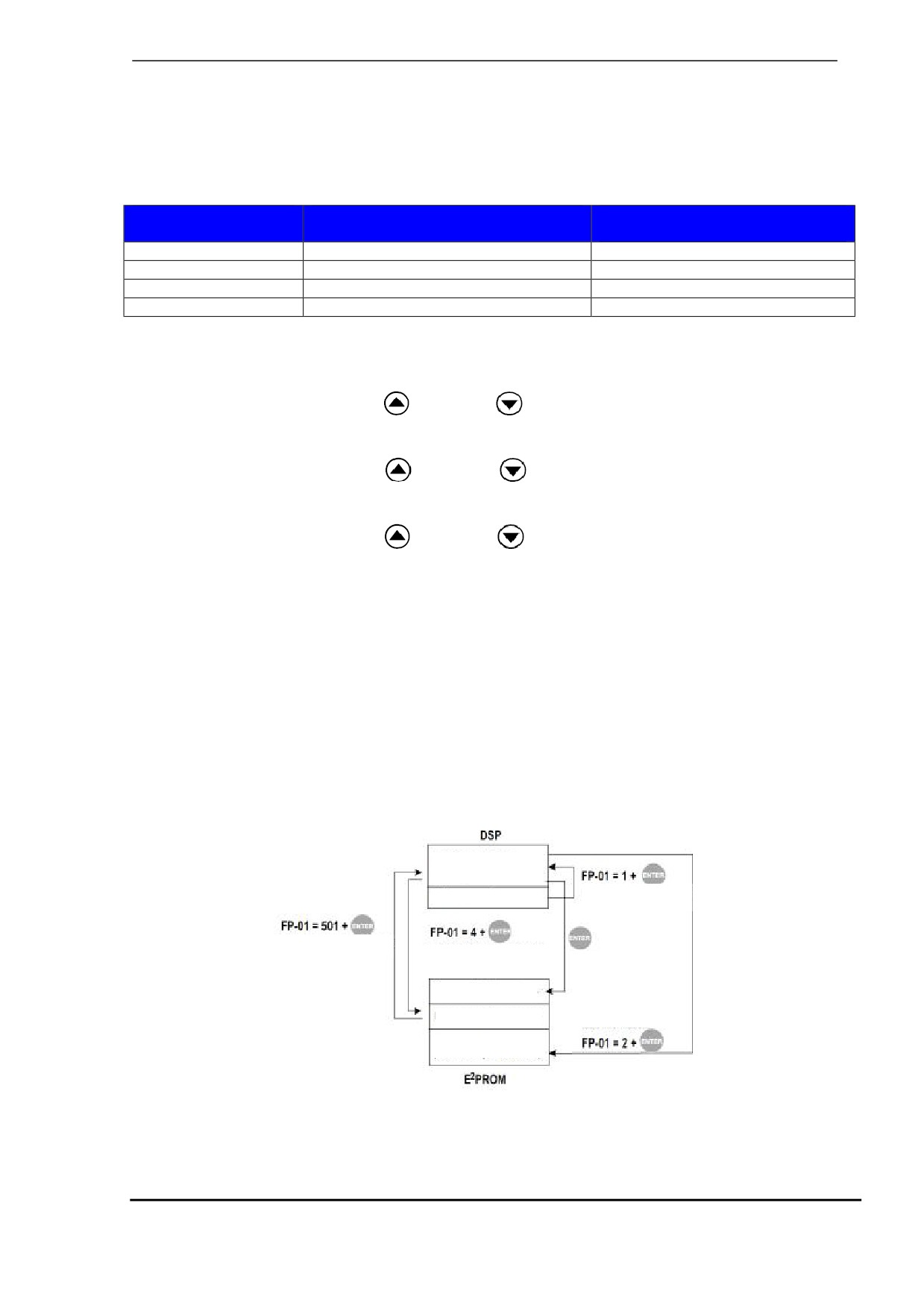

4.4.2 Сохранение и восстановление заданий

После того, как вы поменяли значение какого-либо функционального параметра, MD500 сохраняет

новое значение локально так, что оно остается действительным, когда вы в следующий раз

подаете питание на привод переменного тока. MD500 также сохраняет информацию об

аварийных сигналах и статистические данные о совокупном рабочем времени.

MD500 позволяет сделать отдельную внешнюю резервную копию заданий параметров. Эта

функция позволяет вам загружать комплект заданий параметров во время пуска в работу, или

восстановить комплект заданий параметров по окончании технического обслуживания или

ремонтных работ на MD500.

Вы можете также восстановить задания параметров по умолчанию, или удалить рабочие данные

при помощи функционального параметра FP-01. См. ## с описанием функционального кода FP-01.

Рабочий участок функцио-

нальных параметров

Восстановить заводские

Заводские параметры

параметры

Восстановить резервные

параметры

Создать резерв. копию заданий

параметров

Параметры, изменяемые

пользователем

Очистить записанную

Резерв. копирование

информацию о

заданий параметров

неисправностях

Сохраняем.параметры при

откл.питании (F9014 - F9-44)

-67-

4. Работа

5.7. Защита паролем

Привод переменного тока MD500 обеспечивает функцию безопасности, которая требует пароля от

пользователя. Эта функция контролируется функциональным параметром FP-00.

Когда величина по умолчанию FP-00 равна нулю, для программирования MD500 не нужно

обязательно вводить пароль.

Для задействования защиты паролем выполните следующее:

1. Задать величину, отличную от нуля, для FP-00. Эта величина будет паролем,

определенным пользователем.

2. Запишите письменно значение пароля, выбранного вами, и сохраните в надежном и

безопасном месте.

3. Нажмите ENTER для выхода из режима редактирования функционального параметра.

Защита паролем успешно задействована. Далее, при нажатии PRG, дисплей воспроизводит “___”.

Для входа в меню программирования нужно ввести правильный пароль.

Для снятия защиты паролем выполните следующее:

1. Для входа в режим редактирования функционального параметра используйте

определенный вами пароль.

2. Задать FP-00 равным нулю.

3. Нажать ENTER для выхода из режима редактирования функционального параметра.

Защита паролем успешно отменена.

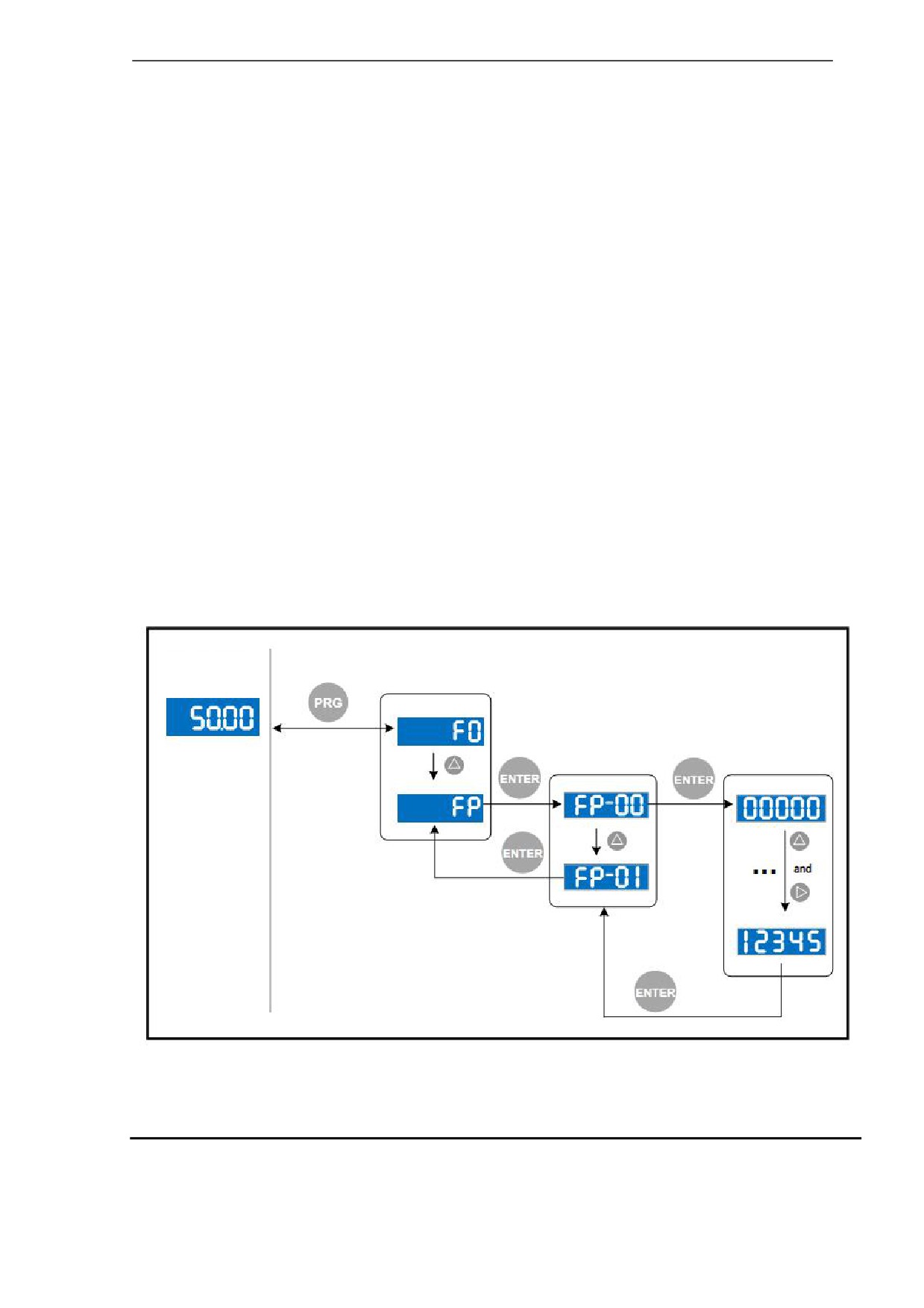

На илл. ниже дается пример, показывающий, как задать пароль на 12345.

Параметр

состояния (экран

по умолчанию)

-68-

5. Быстрая установка

5. Быстрая установка

5.1 Знакомство с рабочей панелью

Перед началом пуска в эксплуатацию вы должны вернуться к главе 4 для ознакомления с рабочей

панелью. Рабочая панель позволяет отслеживать работу системы, изменять параметры и

запускать или останавливать MD500.

Рис. 4-1. Детали рабочей панели

Индикатор источника команд

Индикатор направления движения

ON: клемма

ON: назад

OFF: рабочая панель

OFF: вперед

МИГАЕТ: коммутация

Монтажное отверстие

Индикатор прочих состояний

Индикатор состояния исполнения

ON: управление моментом затягивания

ON: работает

МИГАЕТ медленно: автонастройка

OFF: остановка

двигателя

МИГАЕТ быстро: состояние неисправности

Светодиодный дисплей

для параметров

Индикатор блока параметра

Клавиша увеличения скорости

Клавиша

Клавиша подтверждения

программирования

Клавиша переключения

Клавиша выбора режима

меню

Клавиша уменьшения скорости

Клавиша выполнения

Клавиша стоп/сброс

Многофункциональная клавиша

Монтажное отверстие

выбора

-70-

5. Быстрая установка

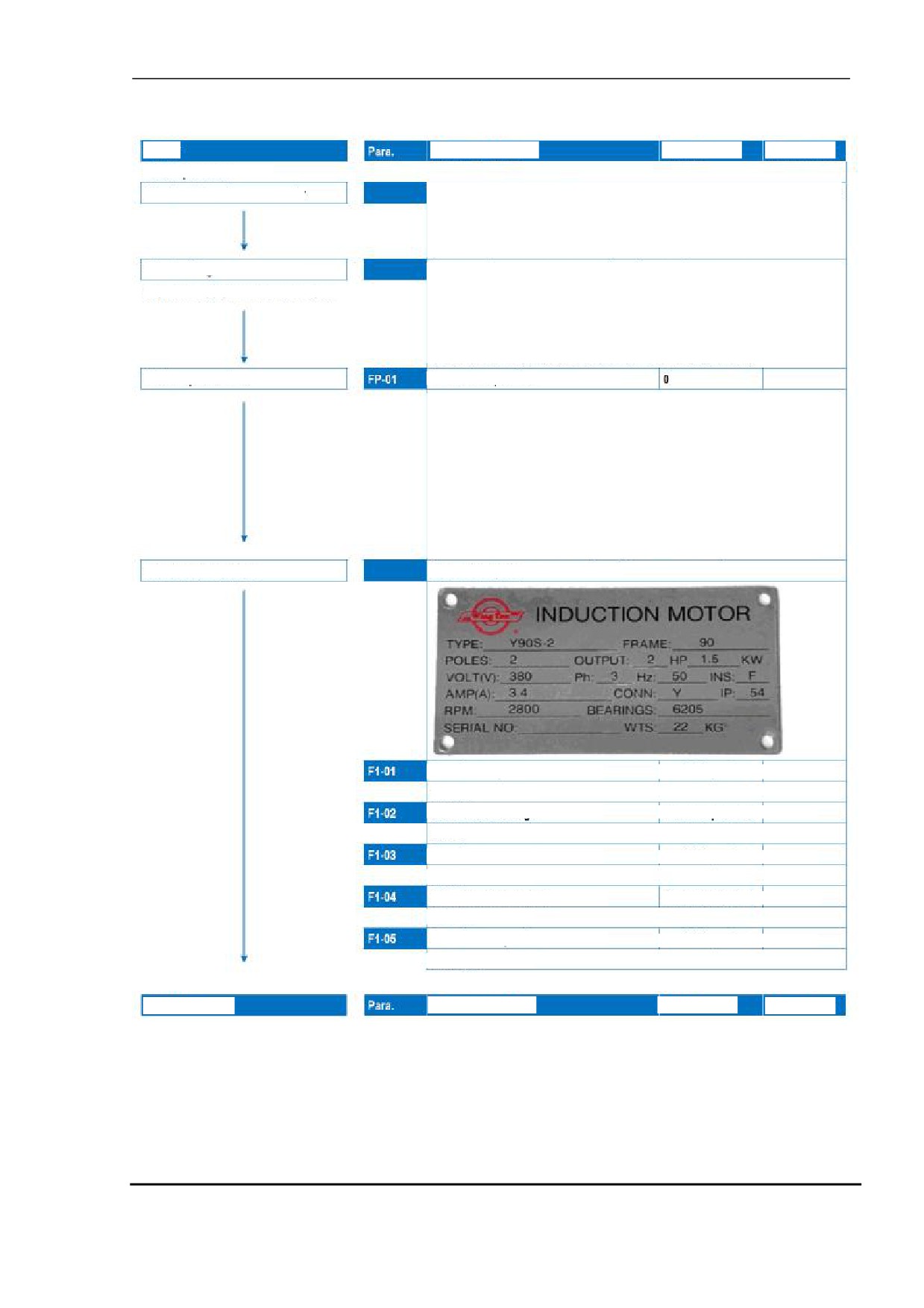

5.2 Схема установки

СТАРТ

Название параметра

По умолчанию

Ввод в экспл.

Перед подачей питания

Следует помнить, что если к инвертеру подается более высокое напряжение, чем

Проверить напряжение питания

необходимо, инвертер тут же может быть поврежден. Например, на инвертер класса

220В подается питание 380В, в таком случае мостовая выпрямительная схема тут же

сгорит. Поэтому перед подачей питания следует проверить напряжение надежным

инструментом.

Проверить проводку

Если будет неправильно подключено питание к инвертеру, он тут же может быть

поврежден.

питания и выходов инвертера

Если один из выходов инвертера все время имеет короткое замыкание на землю,

рано или поздно инвертер может быть поврежден, несмотря на то, что внутри него

установлен защитный алгоритм. Обмотки двигателя при коротком замыкании между

фазами или на землю также могут быть повреждены.

Восстановить параметры

Работа параметров

0: нет работы

1: Восстановить задания по умолчанию кроме параметров двигателя

2: Очистить записи вкл. ошибки

4: Восстановить запасные параметры пользователя

501: Запасные параметры

ПРИМЕЧАНИЕ: обычно люди не понимают, какой параметр изменился. Поэтому

настоятельно рекомендуется восстановить параметры по умолчанию в начале

пуска в эксплуатацию.

Задать параметры двигателя

Табличка на двигатель

Номин. мощность двигателя

В зависимости от модели

Единицы: кВт

Номин. напряжение двигателя

В зависимости от модели

Единицы: В

Номин. Ток двигателя

В зависимости от модели

Единицы: А

Номин. частота двигателя

В зависимости от модели

Единицы: Гц

Номин. скорость двигателя

В зависимости от модели

Единицы: об/мин

ПРОДОЛЖЕНИЕ

Название параметра

По умолчанию

Ввод в экспл.

-71-

содержание      ..     2      3      4      5     ..
