Частотный преобразователь Inovance MD500. Руководство по эксплуатации - часть 3
2. Установка механической части
2.5 Снятие и монтаж передней крышки
Перед выполнением электрического монтажа вам нужно снять переднюю крышку.
ОПАСНОСТЬ
·
Перед снятием крышки убедитесь, что время после отключения привода превышает 10 минут.
·
Будьте осторожны при снятии передней крышки привода переменного тока. Падение крышки
может вызвать повреждение привода переменного тока или травму монтажного персонала.

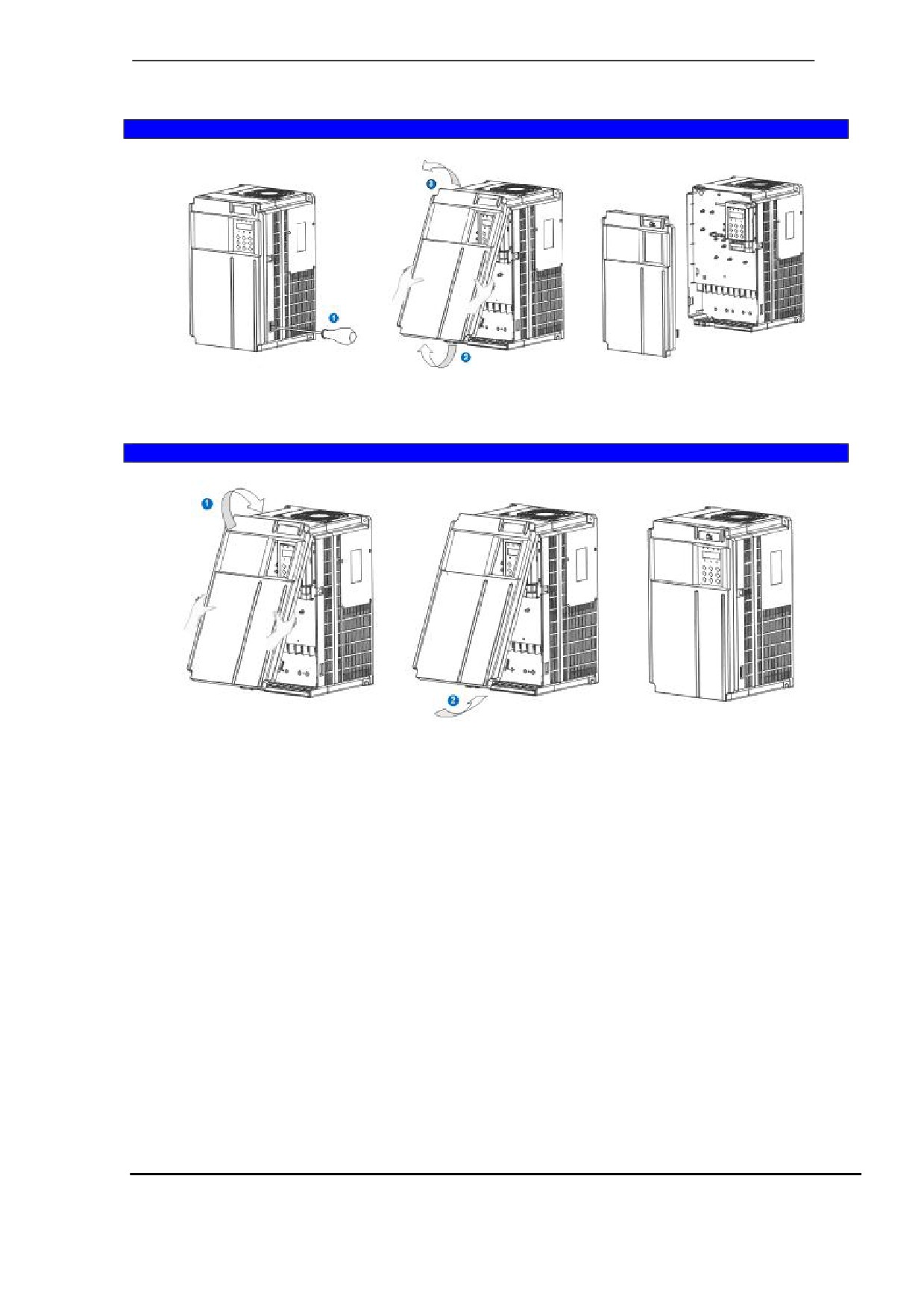

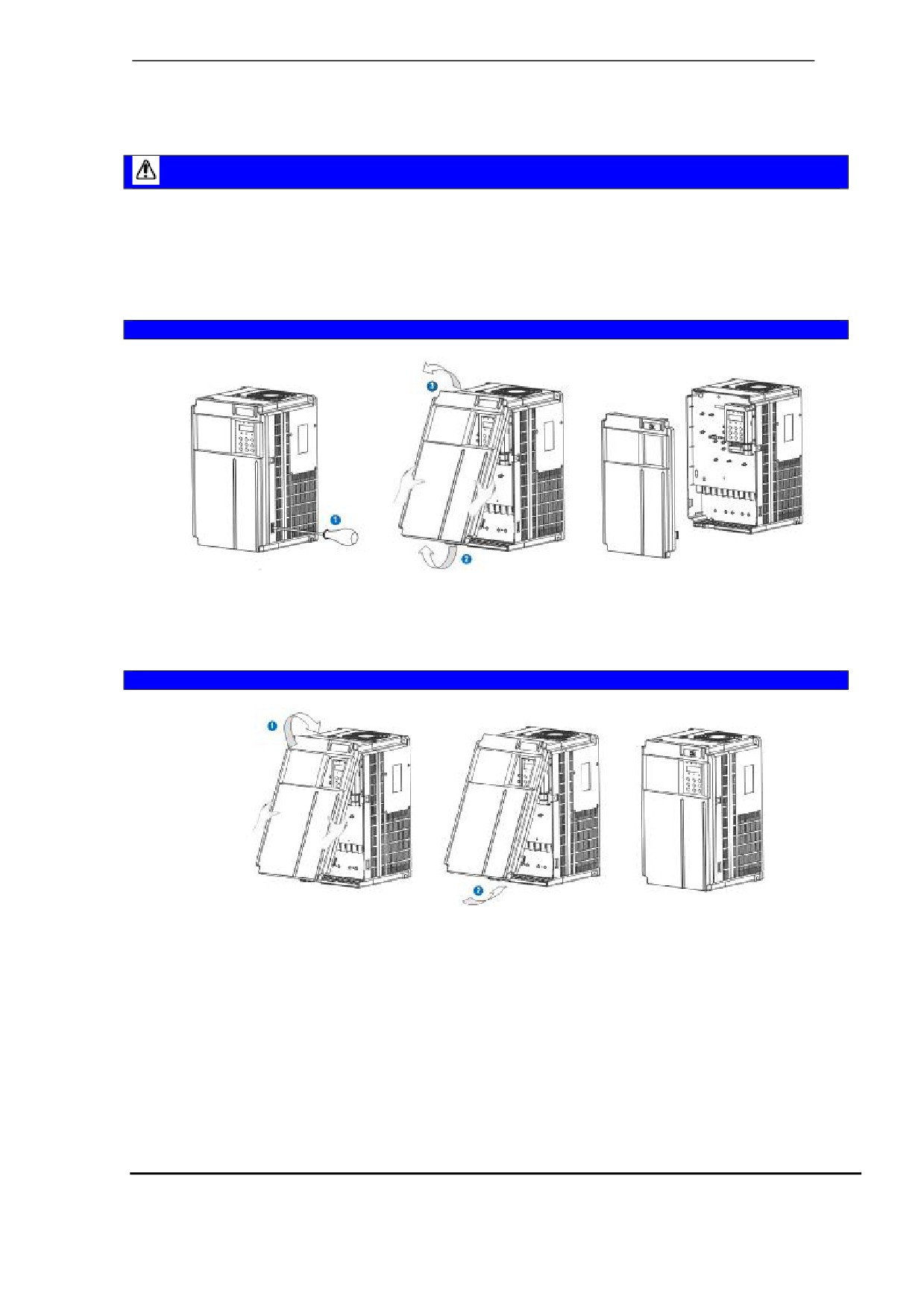

2.5.1. Снятие и обратная установка передней крышки пластмассового корпуса
Снятие
1. Нажать внутрь на крючок,
2. Удерживать нижнюю часть
Процедура снятия крышки
имеющийся на любой стороне
передней крышки.
завершена.
передней крышки
3. Поднять переднюю крышку.
Обратная установка
1. Надеть переднюю крышку на
2. Отрегулировать
Процедура обратной установки
крючки привода.
переднюю крышку
крышки завершена.
относительно привода и
нажать ее вниз в
направлении стрелки.
-36-
2. Установка механической части
2.5.2. Снятие и обратная установка передней крышки металлического корпуса
Снятие
1. Нажать внутрь на крючок,
2. Удерживать нижнюю часть
Процедура снятия крышки
имеющийся на любой стороне
передней крышки.
завершена.
передней крышки
3. Поднять переднюю крышку.
Обратная установка
1. Надеть переднюю крышку на
2. Отрегулировать
Процедура обратной установки
крючки привода.
переднюю крышку
крышки завершена.
относительно привода и
нажать ее вниз в
направлении стрелки.
-37-
2. Установка механической части
-38-
Установка электрической части
________________________________________________________________________________
3. Установка электрической части
3. Установка электрической части

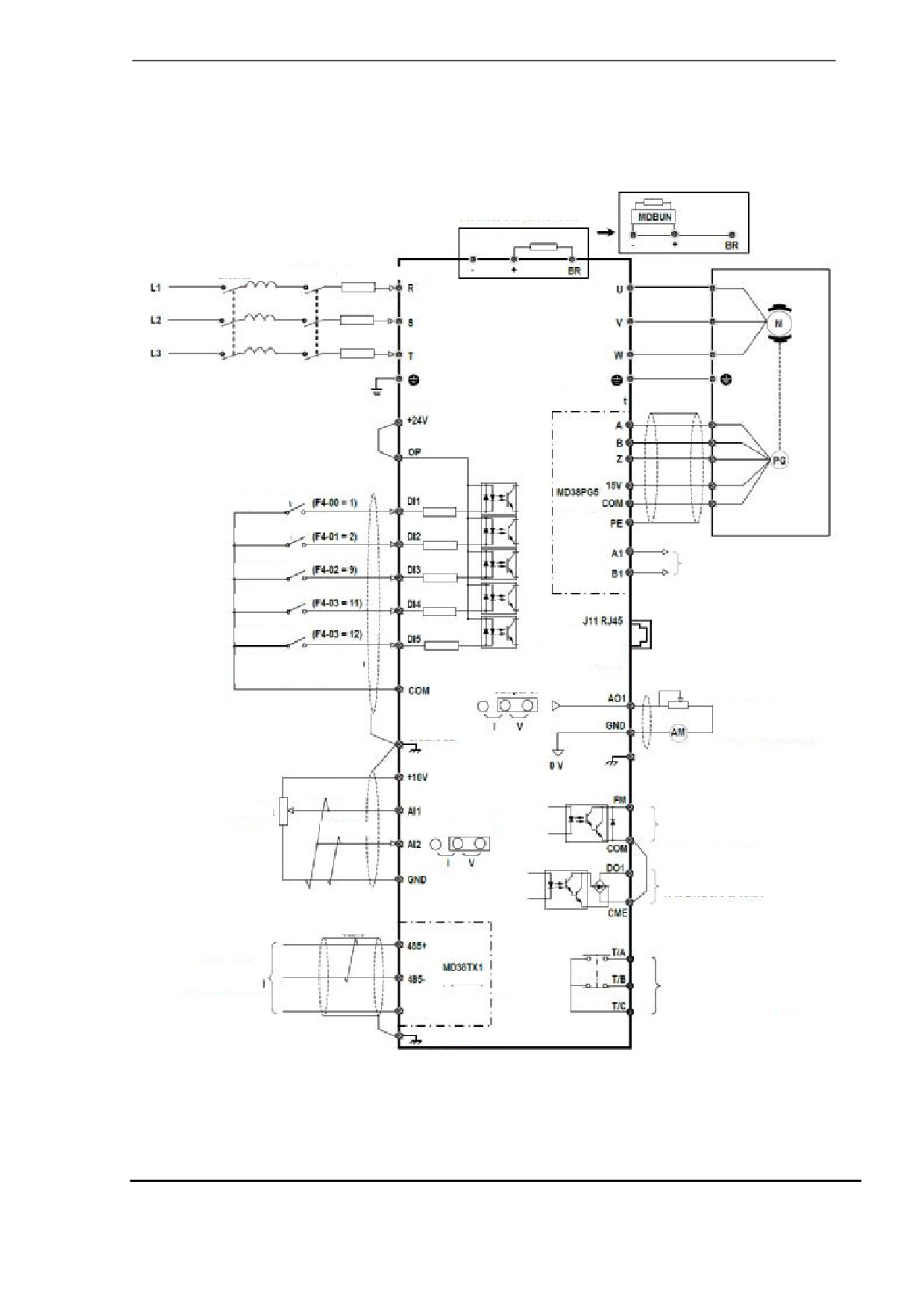

3.1 Стандартное соединение системы
Для моделей от 90 до 110 кВт
Для моделей от 18,5 до 75 кВт
Прерыватель
Контактор
Предохранитель
J4 клемма расширения
Ход вперед
(Опция)
Ход назад
Выход частотного разделения
Сброс ошибки
Опор.сигнал 1
Опор.сигнал 1
(Соединение
внешней панели
управления)
D15 поддерживает импульсный
вход макс.100кГц
Перемычка J7
Аналоговый выход (Переключение
напряжения/тока) от 0 до 10 В
пост.тока/от 0 до 20 мА
Шина заземления
От 0 до 10 В
Импульсный выход : от 0 до 100 кГц
От 1 до 5 кΩ
Выход с открытым коллектором: от 10 до
От 0 до 20 мА
Перемычка J9
24 В пост.тока/от 0 до 50 мА
Выход с открытым коллектором: от 10 до
24 В пост.тока/от 0 до 50 мА
Кабель STP
J13
клемма
Релейный выход:
Модбус-RTU
(Опция)
расширения
250 В пост.тока, от 10мА и 3 А
(макс. 115200 бит/с
30 В пост.тока/от 10 мА и 1 А
Заземление
Шина зааземления
RTU-Удаленное оконечное устройство
Кабель STP- Кабель с экранированной скрученной парой
-40-
3. Установка электрической части
3.2 Проводка главного контура
3.2.1 Клеммы главного контура
·

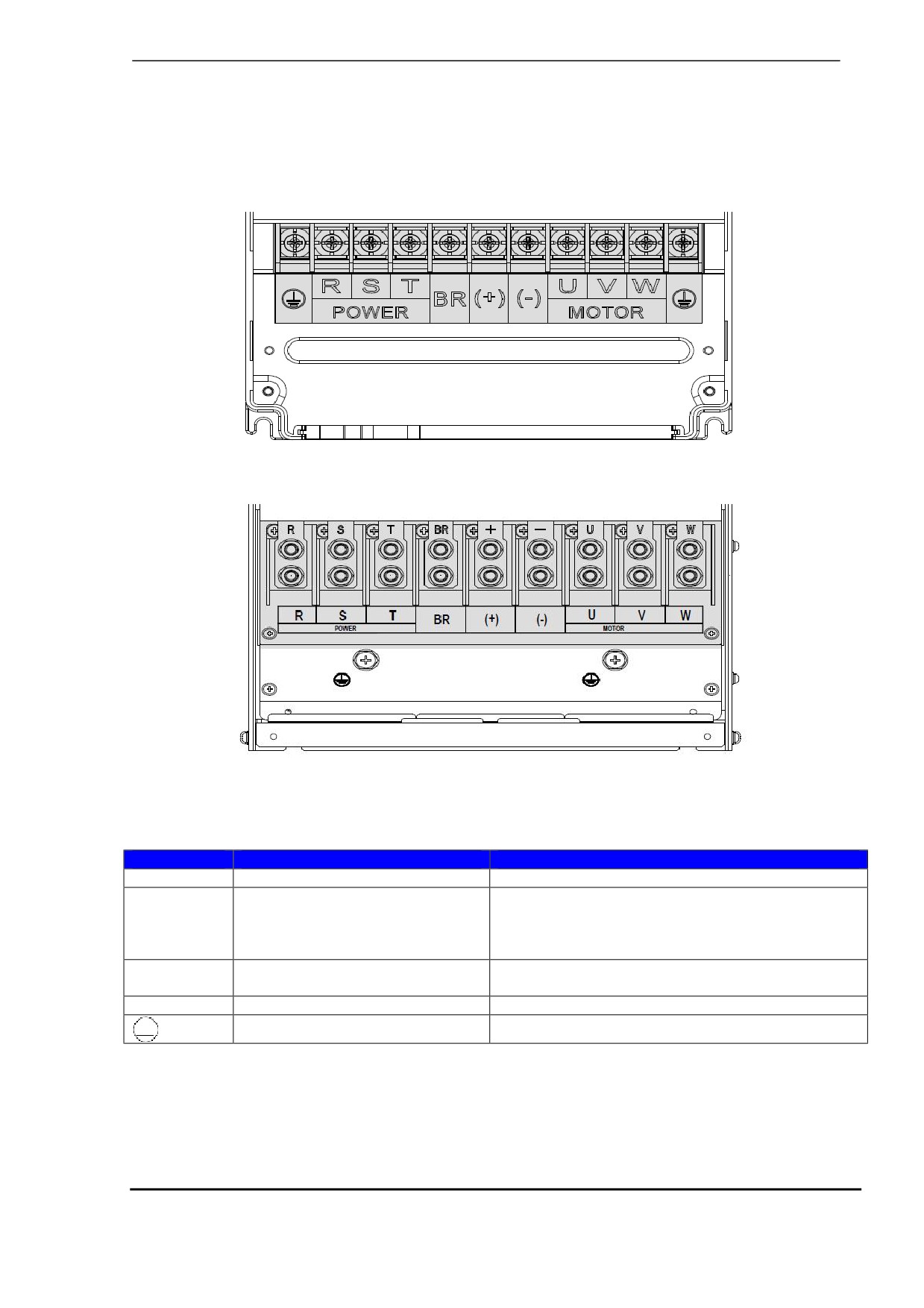

Расположение клемм
Пластмассовый корпус
(здесь и далее): Power = питание; Motor = двигатель.
Металлический корпус
·
Функция клемм
Табл. 3-1. Описание входных и выходных соединений MD500
Клемма
Название
Описание
R, S, T
Трехфазный блок питания
Подключения к трехфазному питанию
(+), (-)
Клеммы шины пост. тока
Общий вход шины постоянного тока
Подключение внешнего устройства торможения
(MDBUN) к приводным блокам переменного тока
90 кВт и выше.
(+), BR
Подключение резистора
Подключение к резистору торможения для
регенерации
приводных блоков перем. тока 75 кВт и ниже
U, V, W
Выходы привода перем. тока
Подключения к трехфазному двигателю
Заземление (РЕ)
Подключение заземления
-41-
3. Установка электрической части
·
Размеры кабеля и момент затягивания

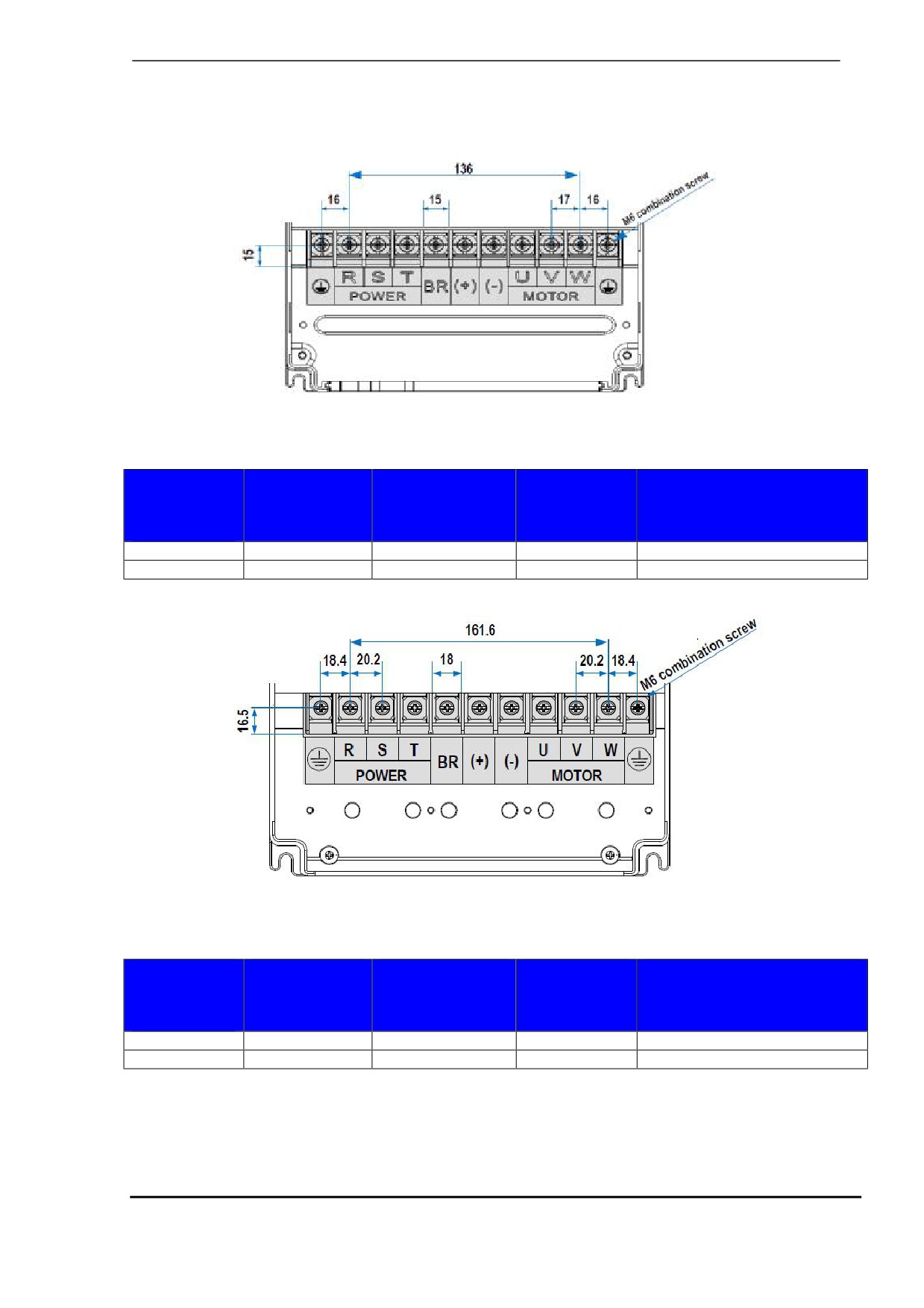

Рис. 3-1. Размеры клеммы MD500T18.5G/22G
M6 -Наборный винт
Табл. 3-2. Размеры кабеля и момент затягивания MD500T18.5G/22G
Модель
Номинальный
Рекомендуемый
Момент
Рекомендуемая модель
привода
входной ток
диаметр кабеля
затягивания
кабельного наконечника
переменного
(А)
(мм2)
(Н м)
тока
MD500T18.5G
49.5
10
4,0
GTNR10-6
MD500T22G
59
16
4,0
GTNR16-6
Рис. 3-2. Размеры клеммы MD500T30G/37G
M6 -Наборный винт
Табл. 3-3. Размеры кабеля и момент затягивания MD500T30G/37G
Модель
Номинальный
Рекомендуемый
Момент
Рекомендуемая модель
привода
входной ток
диаметр кабеля
затягивания
кабельного наконечника
переменного
(А)
(мм2)
(Н м)
тока
MD500T30G
57
16
4,0
GTNR16-6
MD500T37G
69
25
4,0
GTNR25-6
-42-
3. Установка электрической части

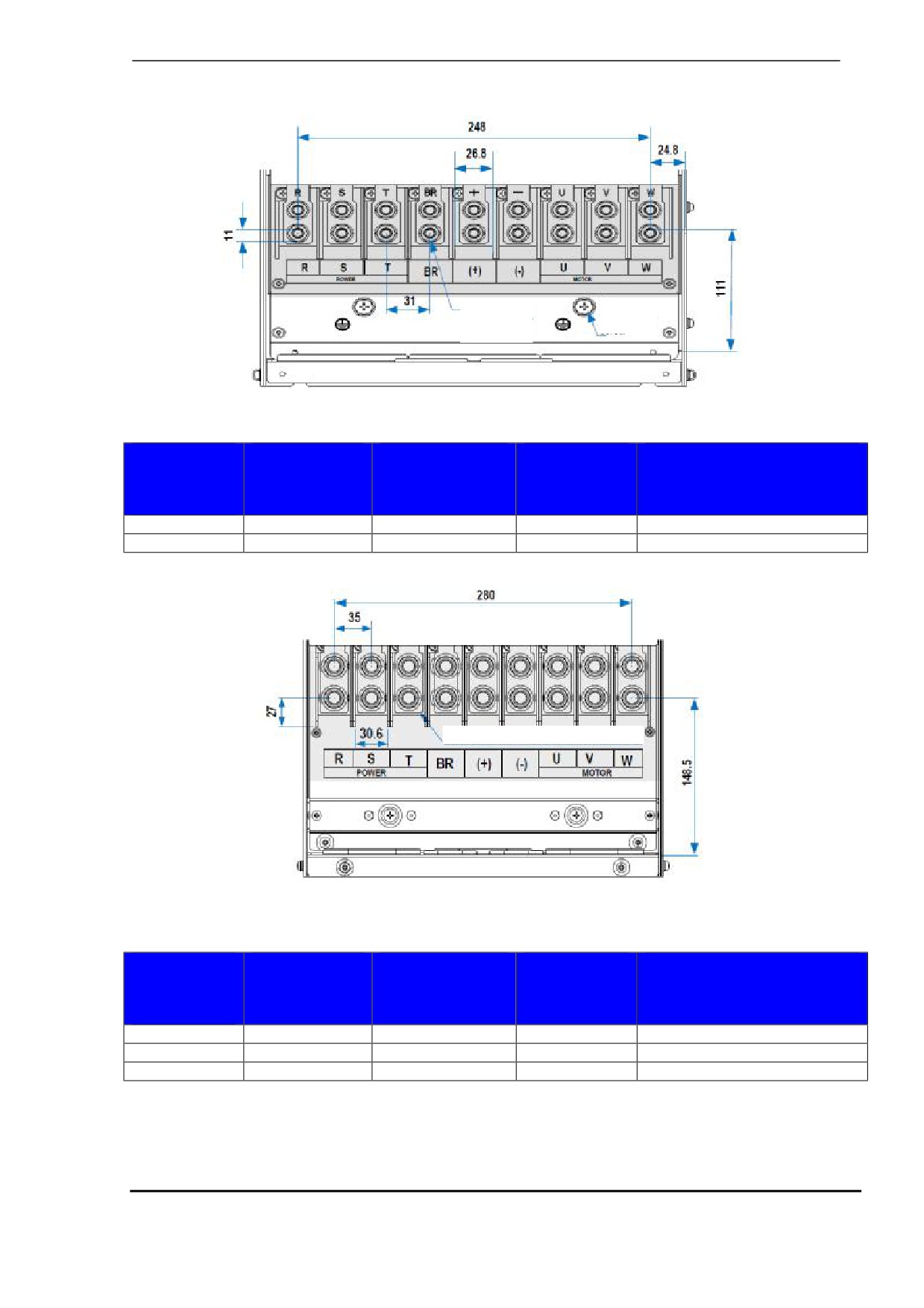

Рис. 3-2. Размеры клеммы MD500T45G/55G
M8
M8
Плоская шайба
Наборный винт
+шайба Гровера
+гайка
Табл. 3-4. Размеры кабеля и момент затягивания MD500T45G/55G/
Модель
Номинальный
Рекомендуемый
Момент
Рекомендуемая модель
привода
входной ток
диаметр кабеля
затягивания
кабельного наконечника
переменного
(А)
(мм2)
(Н м)
тока
MD500T45G
89
25
10,5
GTNR25-8
MD500T55G
106
35
10,5
GTNR35-8
Рис. 3-4. Размеры клеммы MD500T75G/90G/110G
M12 плоская шайба +шайба Гровера+гайка
Табл. 3-5. Размеры кабеля и момент затягивания MD500T75G/90G/110G
Модель
Номинальный
Рекомендуемый
Момент
Рекомендуемая модель
привода
входной ток
диаметр кабеля
затягивания
кабельного наконечника
переменного
(А)
(мм2)
(Н м)
тока
MD500T75G
139
50
35,0
GTNR70-12
MD500T90G
164
70
35,0
GTNR70-12
MD500T110G
196
95
35,0
GTNR95-12
-43-
3. Установка электрической части
n Спецификация кабельного наконечника
Рекомендуемый кабельный наконечник производится предприятием Suzhou Yuanli Metal Enterprise.

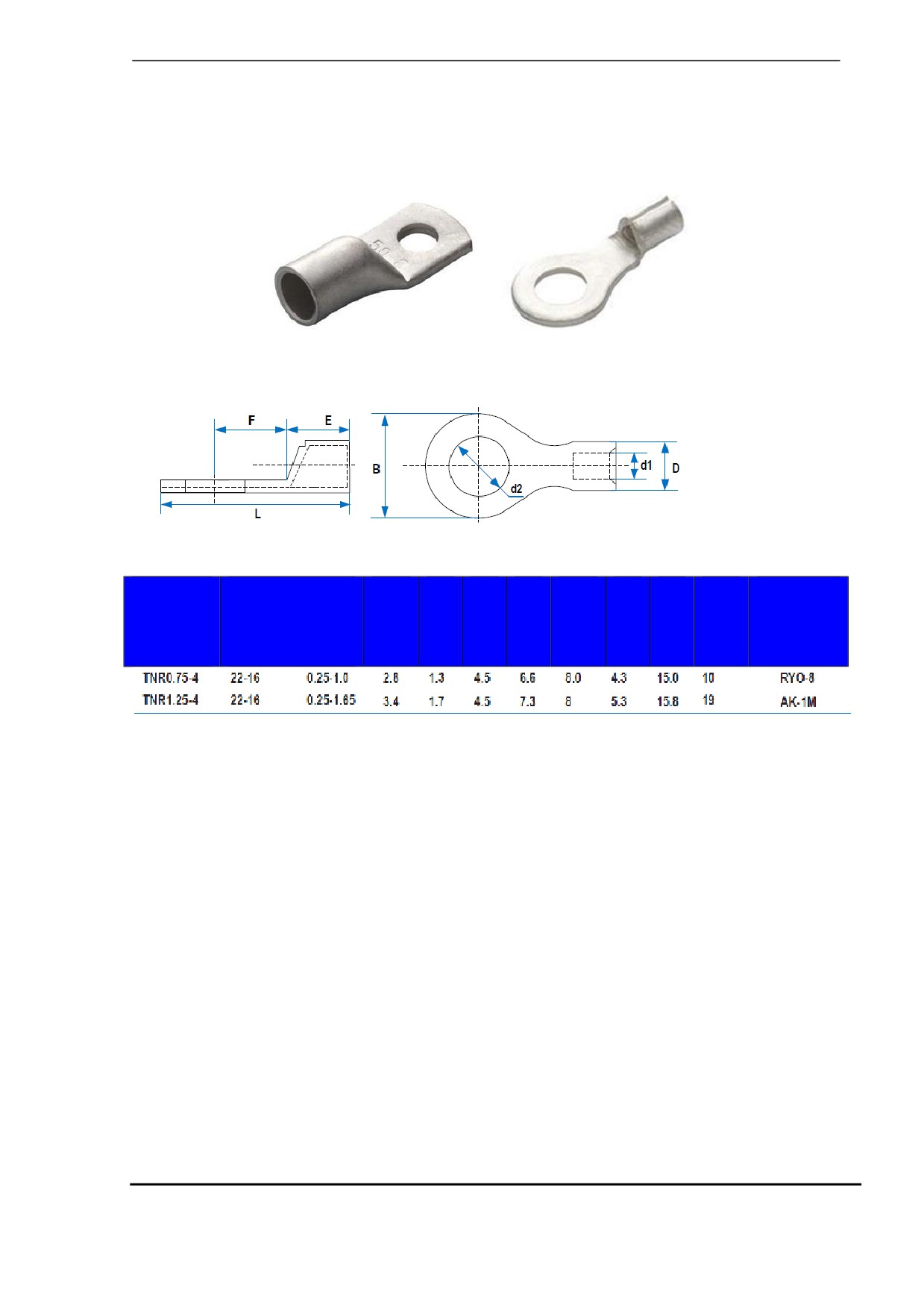

Рис. 3-5. Внешний вид рекомендуемого кабельного наконечника
Серия CTNR
Серия TNR
Рис. 3-6. Размеры рекомендуемого кабельного наконечника серии TNR
Табл. 3-6. Модели и размеры кабельных наконечников серии TNR
Модель
Диапазон
кабельно-
кабеля
D
d1
E
F
B
d2
L
Ток
Инструме
го
(А)
нт
наконечн
AWG/MCM |
обжимки
ика
мм2
-44-
3. Установка электрической части

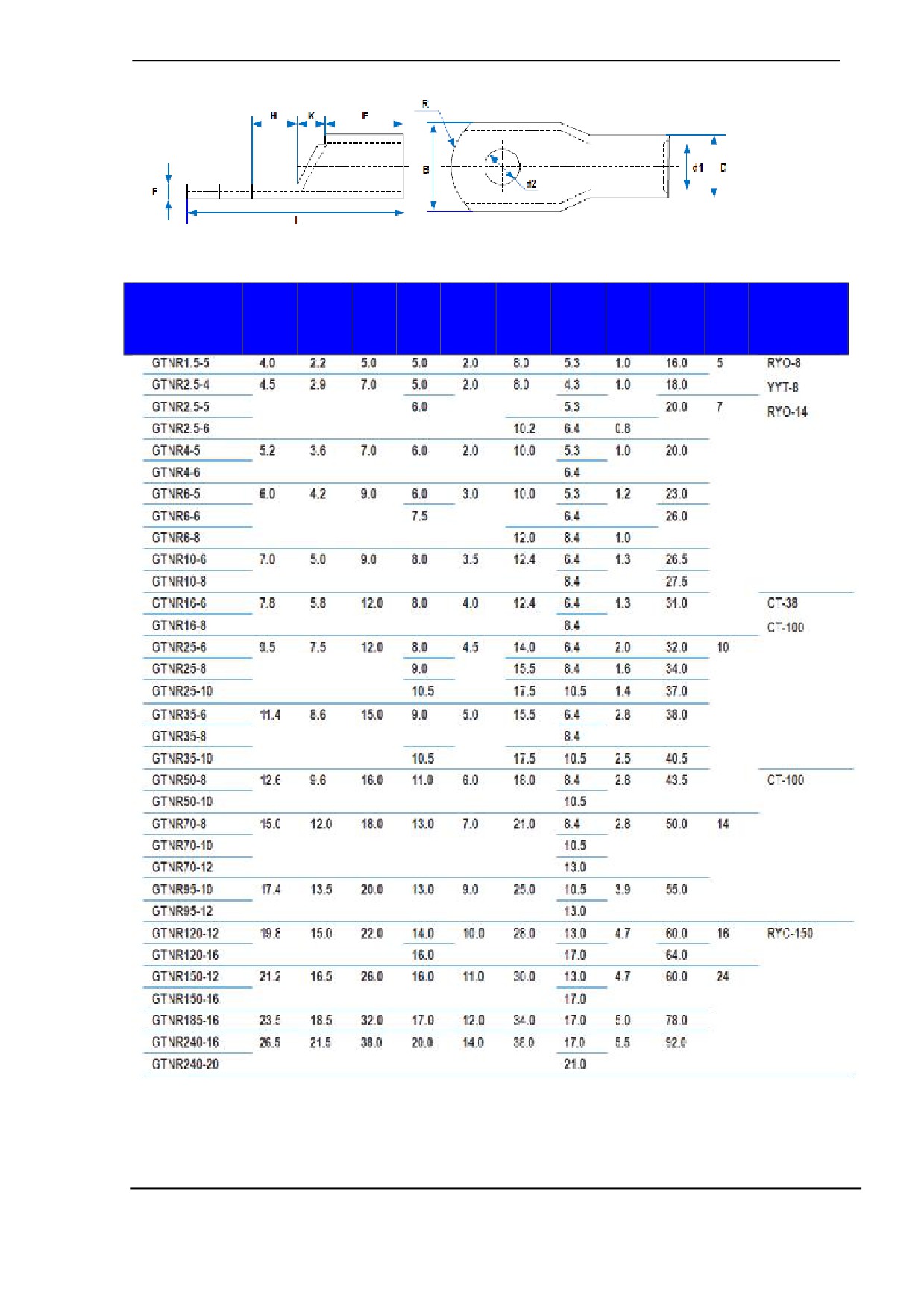

Рис. 3-7. Размеры рекомендуемого кабельного наконечника серии GTNR
Табл. 3-7. Модели и размеры кабельных наконечников серии GTNR
Модель
кабельного
D
d1
E
H
K
B
d2
F
L
R
Инструме
наконечника
нт
обжимки
-45-
3. Установка электрической части
3.2.2 Меры предосторожности при проводке
·

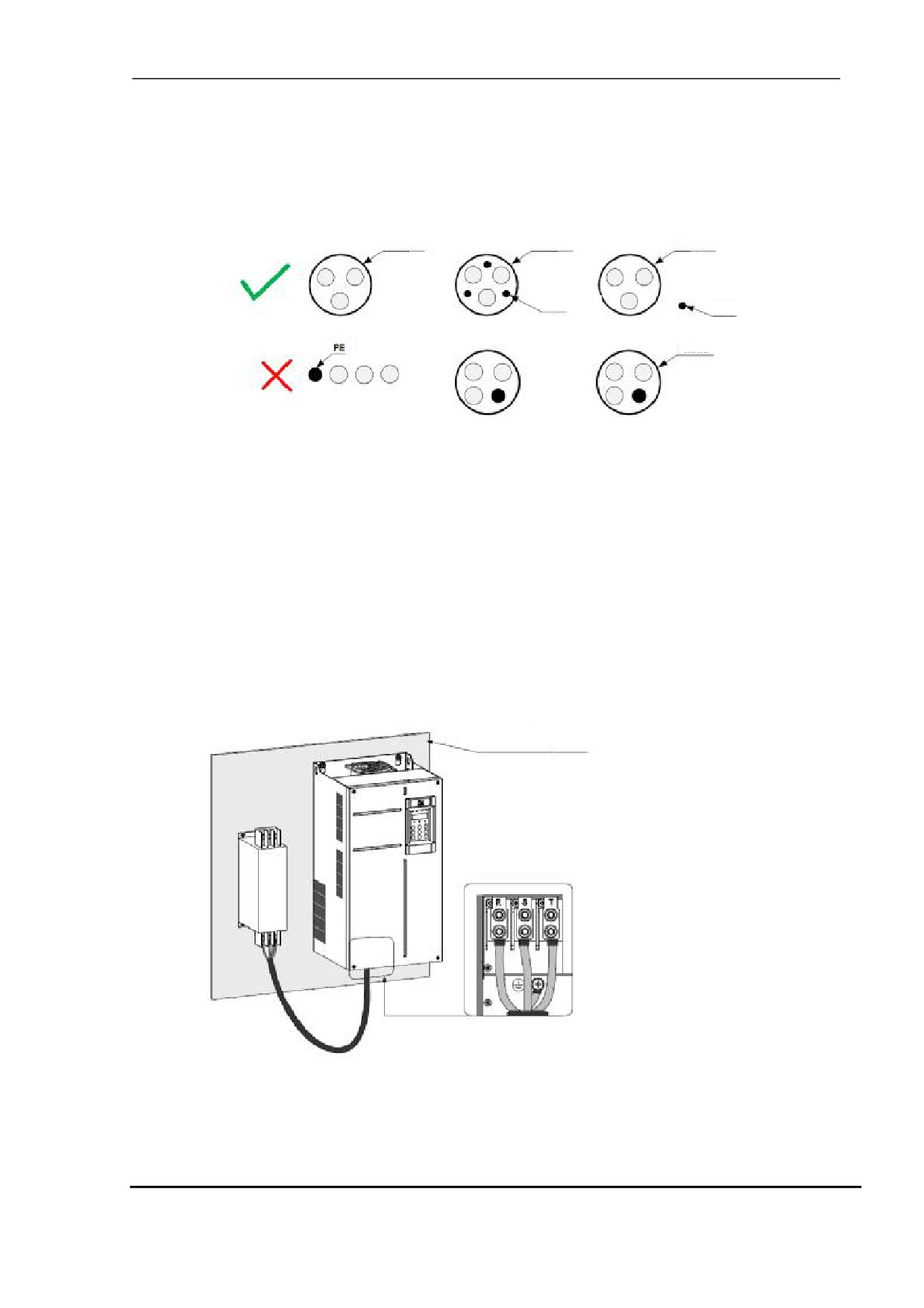

Выбор кабеля
Компания Inovance рекомендует использовать симметричный экранированный кабель в
качестве кабеля для контура, такой кабель может снизить электромагнитные волны всей
проводящей системы по сравнению с четырехжильным кабелем.
Провод заземления и
экран
Экран
Экран
Заземление
Заземление
Экран
·
Подводимая мощность
· Не существует требований к чередованию фаз для соединений трехфазного кабеля. Не
имеет значения, какая фаза подключается к которой из клемм: R, S, или T.
· Спецификация на кабель и установка всех внешних кабелей питания должны
соответствовать местным положениям по технике безопасности и соответствующим
стандартам МЭК.
· Используйте силовой кабель, где медные жилы имеют соответствующий размер.
· Устанавливайте фильтры ближе к стороне подводимой мощности привода переменного
тока с соединительным кабелем короче 30см. Подключайте клемму заземления фильтра и
клемму заземления привода вместе. Убедитесь, что вы устанавливаете фильтр и привод
на одной и той же проводящей поверхности и соедините эту поверхность с основной
заземляющей клеммой шкафа.
Проводящая опорная поверхность
-46-
3. Установка электрической части
·
Клеммы шины постоянного тока
· Клеммы шины постоянного тока, помеченные как
(+) и
(-), являются сигнальными
клеммами, которые несут остаточное напряжение в течение какого-то времени после
отключения привода переменного тока.
· Во избежание риска поражения электрическим током подождите не менее 10 минут после
отключения индикатора CHARGE, после чего можно дотрагиваться до оборудования.
· Во избежание риска повреждения или воспламенения оборудования, при выборе внешнего
устройства торможения для использования с приводом переменного тока 90 кВт и выше,
НЕ МЕНЯЙТЕ полюса (+) и (-).
· Для подключения клемм шины постоянного тока к внешнему устройству торможения
MDBUN не используйте кабель длиной более 10м. Для такого соединения используйте
кабель с витой парой или закрытую пару проводов.
· Во избежание риска повреждения или воспламенения оборудования, не подключайте
резистор регенерации напрямую к шине постоянного тока. Шина постоянного тока служит
только в качестве сигнальной шины.
·
Резистор регенерации
· Клеммы резистора регенерации
(+) и печатной платы предназначены только для
использования с блоками приводов переменного тока MD500 до
75 кВт, которые
оснащены внутренним устройством торможения.
· Во избежание риска повреждения или воспламенения оборудования, не используйте
кабель длиной более 5м для подключения внешнего резистора регенерации.
· Во избежание риска возгорания по причине перегрева резистора регенерации не
размещайте вокруг резистора регенерации ничего огнеопасного.
· Настройте F6-15 (Расходное соотношение торможения) и F9-08 (Начальное напряжение
действия блока торможения) надлежащим образом в соответствии с фактической
нагрузкой после подключения резистора регенерации к блоку привода переменного тока
MD500 мощностью до 75 кВт, оснащенному внутренним блоком торможения.
·

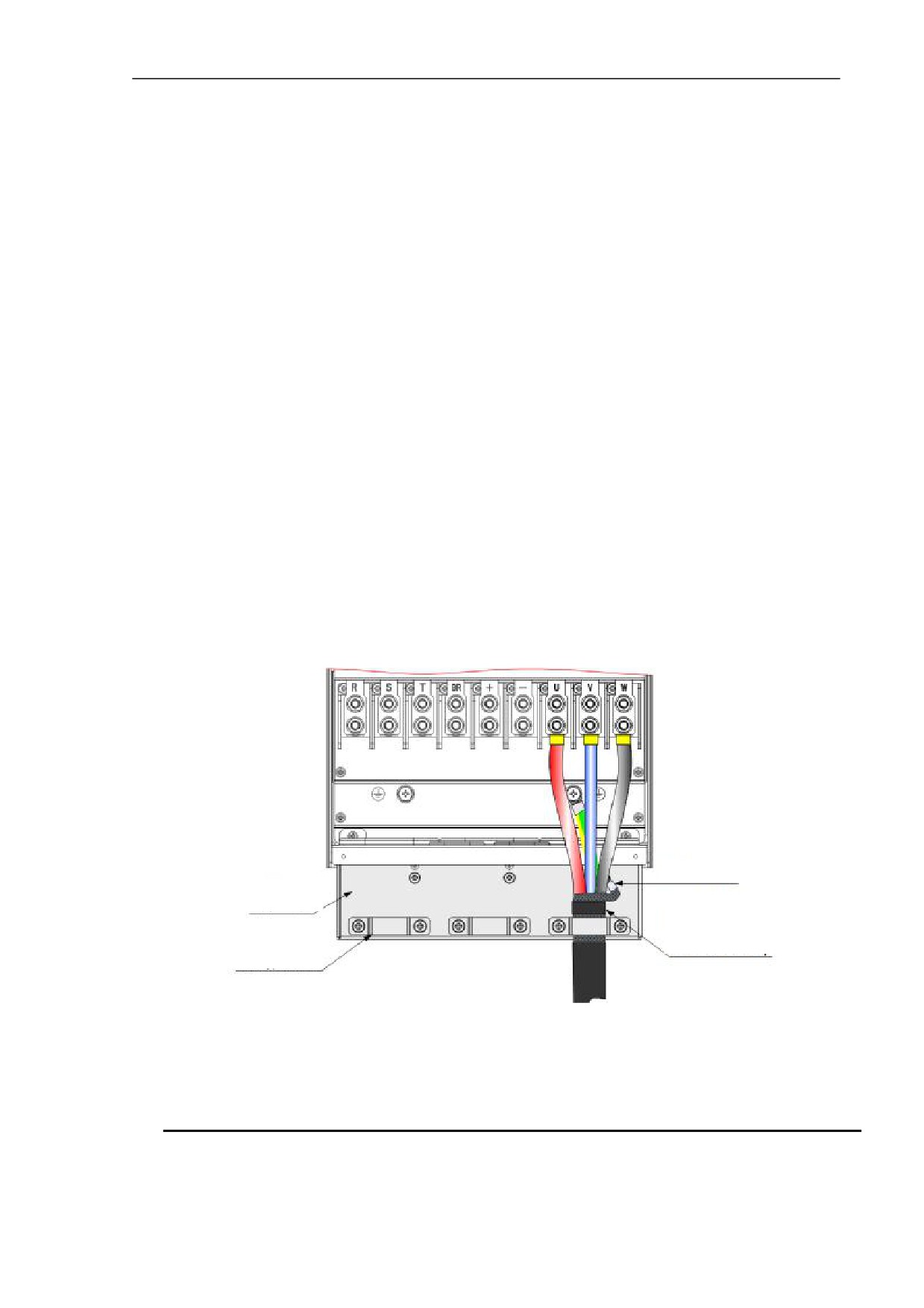

Выход привода переменного тока
Заземленный экран
Кабельный кронштейн
(опция)
Намотайте изоленту вокруг
экрана из неизолированной
меди над кабельной
Кабельная клемма
клеммой.
экрана неизолир. меди
Кабели главного
контура
-47-
3. Установка электрической части

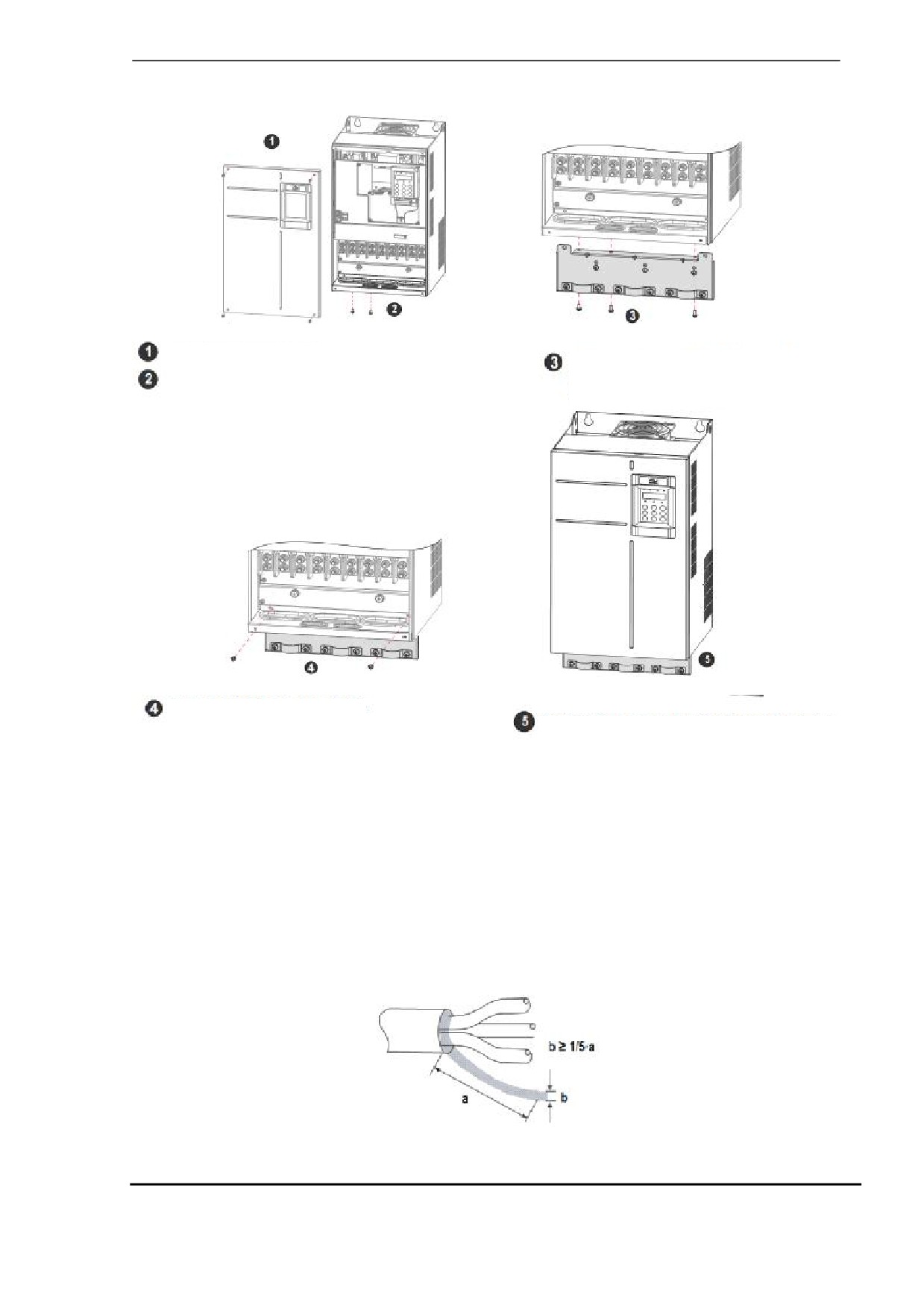

Установка кабельного кронштейна выполняется следующим образом:
Снять переднюю крышку.
Установить кабельный кронштейн на
привод и взять три винта М4*12 для
Снять два винта М4*12 на
крепления кронштейна в этом
плите с вход. отверстием для
положении.
воздуха
Взять два винта М4*12 для
крепления кронштейна в этом
По окончании монтажа установить переднюю
положении.
крышку обратно.
·
Спецификация на кабель и установка всех внешних кабелей подключаемых к выходам U, V, W
привода переменного тока должны соответствовать местным положениям по технике
безопасности и соответствующим стандартам МЭК.
·
Используйте силовой кабель, где медные провода имеют соответствующий размер.
·
Во избежание риска повреждения оборудования или ошибок в работе, не подключайте
конденсатор или заградительный фильтр на выход привода переменного тока.
·
Если кабель двигателя слишком длинный, будет генерироваться электрический резонанс
вследствие воздействия распределенной емкости. В некоторых случаях это может привести к
поломке оборудования в приводе переменного тока, в двигателе или в кабеле. Для
исключения этих проблем установите выходной реактор переменного тока поблизости от
привода переменного тока, если длина кабеля больше 100м.
·
Сделайте выводной провод в оголенном конце кабеля двигателя как можно короче. Диаметр
выводного кабеля должен равняться или быть больше 1/5 его длины.
-48-
3. Установка электрической части
·
Заземляющее соединение (РЕ)
· В целях безопасности персонала и надежной работы оборудования важно подключить
клемму заземления к электрическому заземлению. Значение сопротивления провода
заземления должно быть меньше 10 Ом.
· Не подсоединяйте эту клемму к нейтральному проводу силового кабеля.
· Провод защитного заземления должен быть в состоянии выдерживать большой
кратковременный ток, который может возникнуть при появлении ошибок. В таблице ниже
представлена рекомендуемая площадь поперечного сечения провода защитного
заземления для различных размеров фазного провода.
Площадь поперечного сечения
Рекомендуемая площадь
фазного провода (S)
поперечного сечения провода
защитного заземления
S ≤ 16 мм2
S
16 мм2 < S ≤ 35 мм2
16 мм2
35 мм2 < S
S/2
· В качестве провода защитного заземления нужно использовать желтый/зеленый кабель.
· Экран должен быть заземлен.
· Устанавливайте привод переменного тока на металлическую опорную поверхность и
убедитесь, что вся проводящая основа привода находится в хорошем соединении с
опорной поверхностью.
· Установите фильтр и привод переменного тока на ту же самую опорную поверхность и
убедитесь в фильтрующем действии.
·
Защита входной мощности
· Установите защитные устройства (предохранитель и автоматический выключатель) на
входе электропитания MD500. Защитные устройства должны обеспечивать защиту от
перегрузки по току и короткого замыкания.
· Защитные устройства должны быть в состоянии полностью изолировать MD500 от
входного электропитания.
· Кабели и защитные устройства на входе электропитания должны быть рассчитаны по
мощности и классу напряжения MD500 в обычных условиях, а также при возможных
ошибках, таких, как перегрузка системы и короткое замыкание входной мощности.
·
Система линейного напряжения
· Привод переменного тока серии MD500 работает с системой линейного напряжения, где
нейтральная точка заземлена. Если привод используется с системой, где вообще нет
соединения на землю, необходимо удалить винт перемычки варистора, как показано на
следующем рисунке, и не устанавливать фильтр. Невыполнение этого требования может
привести к травмам персонала или повреждению привода.
· В сценариях с использованием автоматических выключателей остаточных токов (RCCB),
если автоматический выключатель
(MCCB) отключается при запуске, удалите винт
перемычки ЭМС, как показано на следующем рисунке.

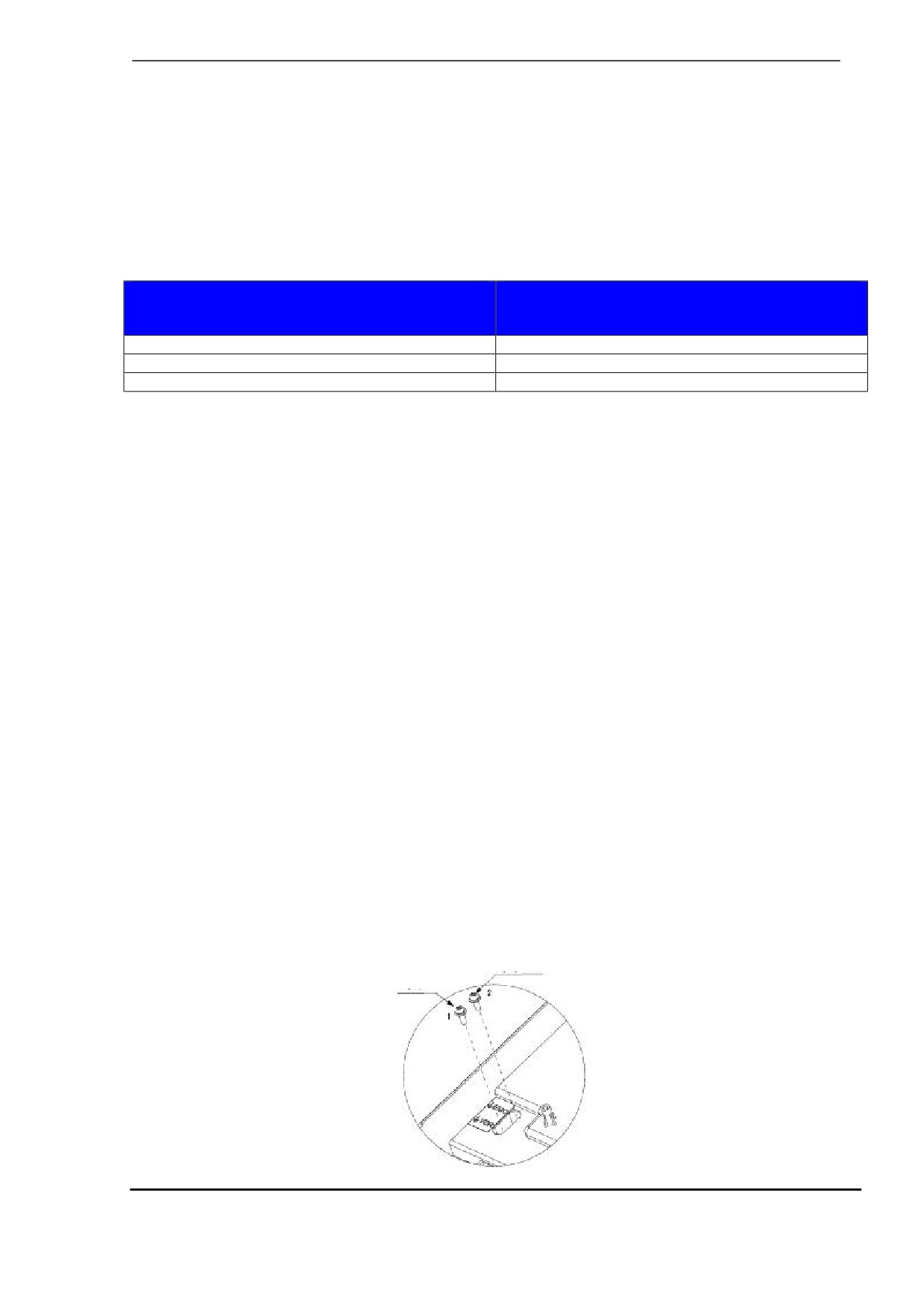

Рис. 3-8. Винт перемычки ЭМС и винт перемычки варистора.
Винт перемычки ЭМС
Винт перемычки
варистора
-49-
3. Установка электрической части
3.3 Контроль контура управления
3.3.1 Клеммы контура управления
·

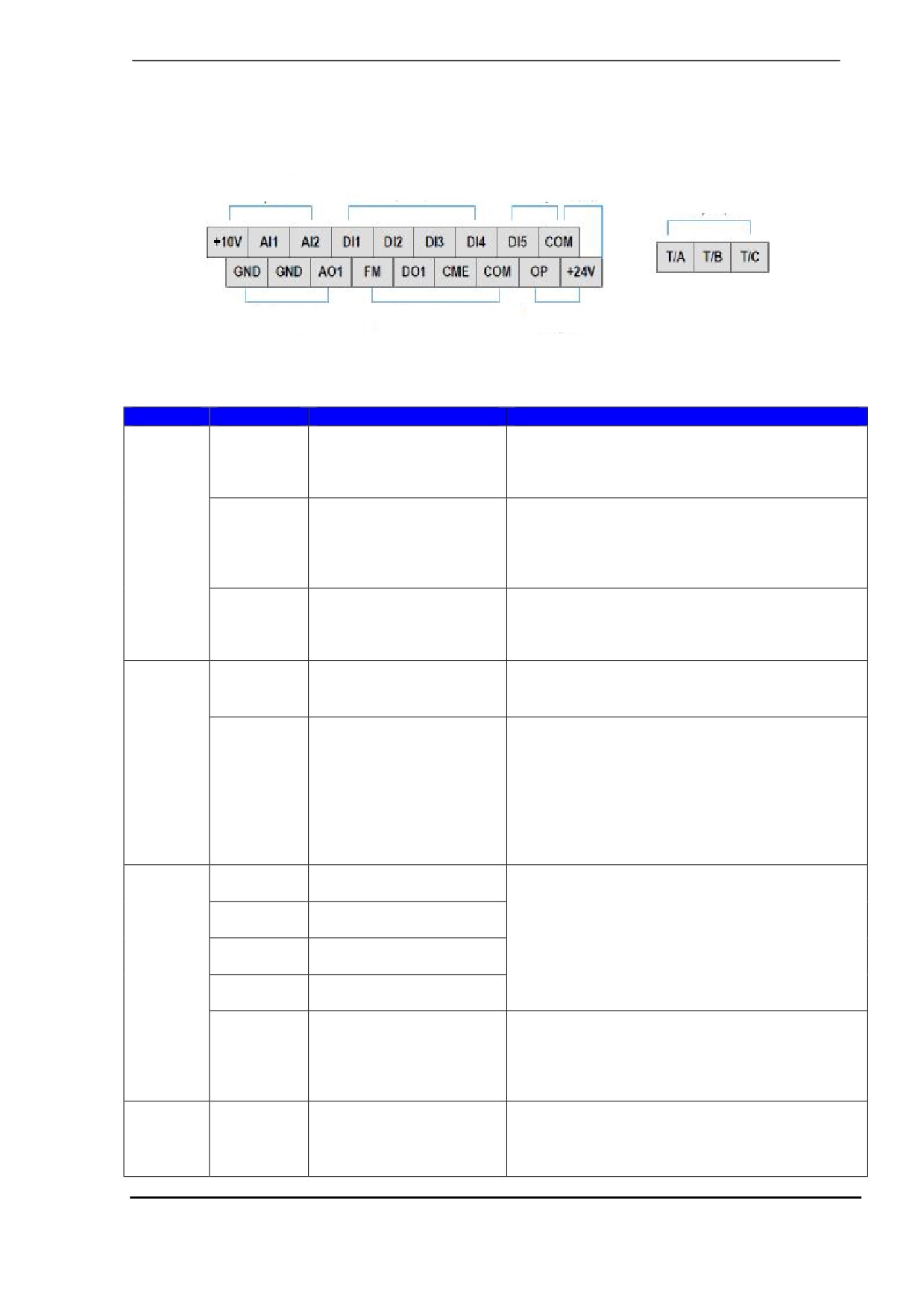

Разводка клемм
Аналог. вход и
Цифровой вход Импульс. вход Мощность
мощность
Релейный выход
Аналог. выход и
Импульс. выход и
Цифровой общий
заземление
выход с открытым
и мощность
коллектором
·
Функции клемм
Табл. 3-8. Описание использования клемм контура управления
Тип
Клемма
Наименование
Описание
Питание
+10V
Внешнее питание +10V
Подача питания +10 B на внешний блок.
GND
Обычно используется для питания внешнего
потенциометра 1 - 5 кОм. Макс. выходной
ток: 10 мА
+24V
Внешнее питание +24V
Подача питания +24 B на внешний блок.
COM
Применяется для
Обычно используется для питания клемм
контура категории II
DI/DO и внешних сенсоров. Макс. выходной
перегрузка по
ток: 200 мА
напряжению
OP
Клемма входа
Подключение к +24V по умолчанию. Если
внешнего источника
нужно, чтобы DI1-DI5 управлялись внешними
питания
сигналами, ОР нужно отсоединить от +24V и
подключить к внешнему источнику питания.
Аналогов
AI1
Аналоговый вход 1
· Диапазон входного напряжения: от 0 до 10
ые
GND
В пост. тока
входы
· Сопротивление на входе: 22 кОм
AI2
Аналоговый вход 2
· Входной ток или напряжение, что
GND
определяется настройкой перемычки J9
· Диапазон входного напряжения: от 0 до 10
В пост. тока / 4-20 мА
· Диапазон входного тока: от 0 до 20 мА
· Сопротивление на входе: 22 кОм (входное
напряжение), 500 Ом или 250 Ом (входной
ток), что определяется J10
Цифров
DI1
Цифровой вход 1
· Изоляция с оптопарой, совместимая с
ые
OP
входами с двойной полярностью
входы
DI2
Цифровой вход 2
· Сопротивление на входе: 1,39 кОм
OP
· Диапазон напряжения для входов: 9 - 30
DI3
Цифровой вход 3
B
OP
DI4
Цифровой вход 4
OP
DI5
Высокоскоростной
Помимо сходства характеристик с DI1-DI4,
OP
импульсный вход
DI5 может также использоваться для
высокоскоростных импульсных входов.
Макс. частота на входе: 100 кГц
Сопротивление на входе: 1.03 кОм
Аналогов
AO
Аналоговый выход 1
· Выходной ток или напряжение, что
ый
1
определяется настройкой перемычки J7
выход
GN
· Диапазон выходного напряжения: 0-10 В
D
· Диапазон выходного тока: 0-20 мА
-50-
3. Установка электрической части
Тип
Клемма
Наименование
Описание
Цифров
DO1
Цифровой выход 1
Оптопарная изоляция, выход двойной полярности с
ые
CME
открытым коллектором
выходы
Диапазон выходного напряжения: 0 - 24 В
Диапазон выходного тока: 0 - 50 мА
Следует заметить, что СМЕ и СОМ
имеют
внутреннюю изоляцию, но внешне закороченные
перемычкой. В таком случае D01 управляется +24В
по умолчанию. Если вы хотите подать внешнее
питание на D01, уберите перемычку.
FM
Высокоскоростной
Управляется F5-00 (выбор выходной клеммы FM).
COM
импульсный выход
Мах. выходная частота: 100 кГц.
Если используется как выход с открытым
коллектором, спецификация такая же как для D01.
Релейны
Т/А
Нормально
Пропускная способность контакта:
е
Т/В
замкнутая (NC)
250 В перем. тока, Cos f=0.4
выходы
клемма
30 В пост. тока, 1 А
Т/А
Нормально
Т/С
разомкнутая (NO)
клемма
Вспомог
J13
Интерфейс платы
Интерфейс для 28-жильных клемм и опционных
ательны
расширения
плат (плата расширения входа/выхода, платы ПЛК
е
и разных шин)
интерфе
J4
Интерфейс карты
Открытый коллектор, UVW и синус-косинусный
йсы
защитного
преобразователь являются выбираемыми опциями.
заземления
J11
Интерфейс
Подключить к внешней рабочей панели
внешней рабочей
панели
·
Размеры кабеля и момент затягивания
Используйте клеммы с металлическим наконечником с изолированными втулками. В вариантах,
где используется одиночный или двойной провод, длина оголенной части провода должна быть 6
мм, как показано на рисунке ниже.

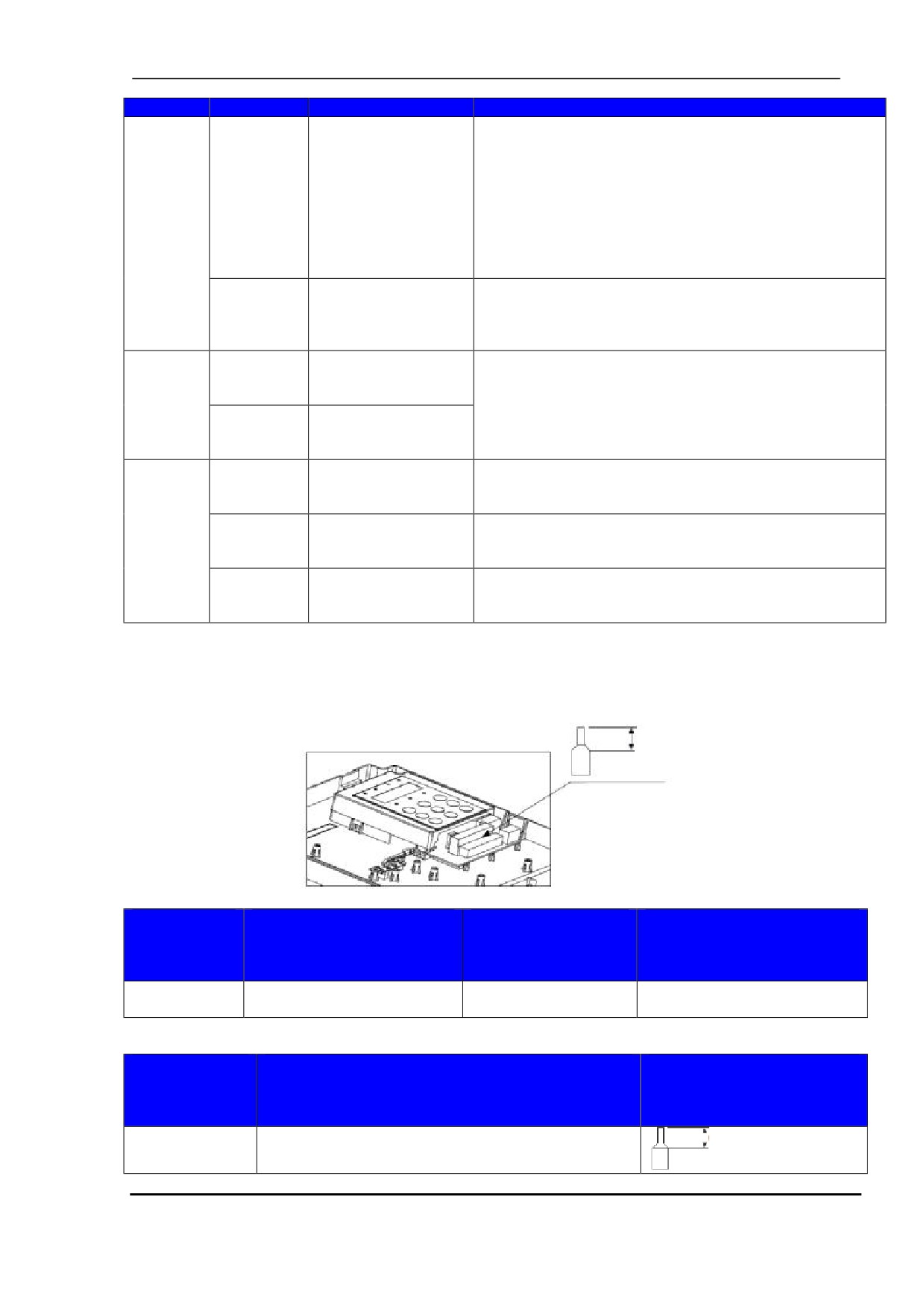

Рис. 3-9. Требования к клемме с металлическим наконечником
6мм
Табл. 3-9. Размеры кабеля и момент затягивания
Клеммный
Отдельный провод мм2
Многожильный
Момент затягивания
блок
(AWG)
провод мм2 (AWG)
Контур
От 0.2 до 0.75
0.8-1.0
управления
(AWG 24-18)
Табл. 3-10. Спецификация кабеля и модель клеммы с металлическим наконечником
Спецификация
Модель клеммы с металлическим наконечником
Длина оголенного провода
кабеля, мм2
(AWG)
Контур
0.75-8GY
6мм
управления
-51-
3. Установка электрической части
3.3.2 Схема проводки
·
Проводка AI1
Аналоговые сигналы на низких уровнях могут подвергаться воздействиям внешних помех. Для
снижения этого воздействия для передачи аналоговых сигналов нужно обязательно использовать
экранированные провода короче 20 м.

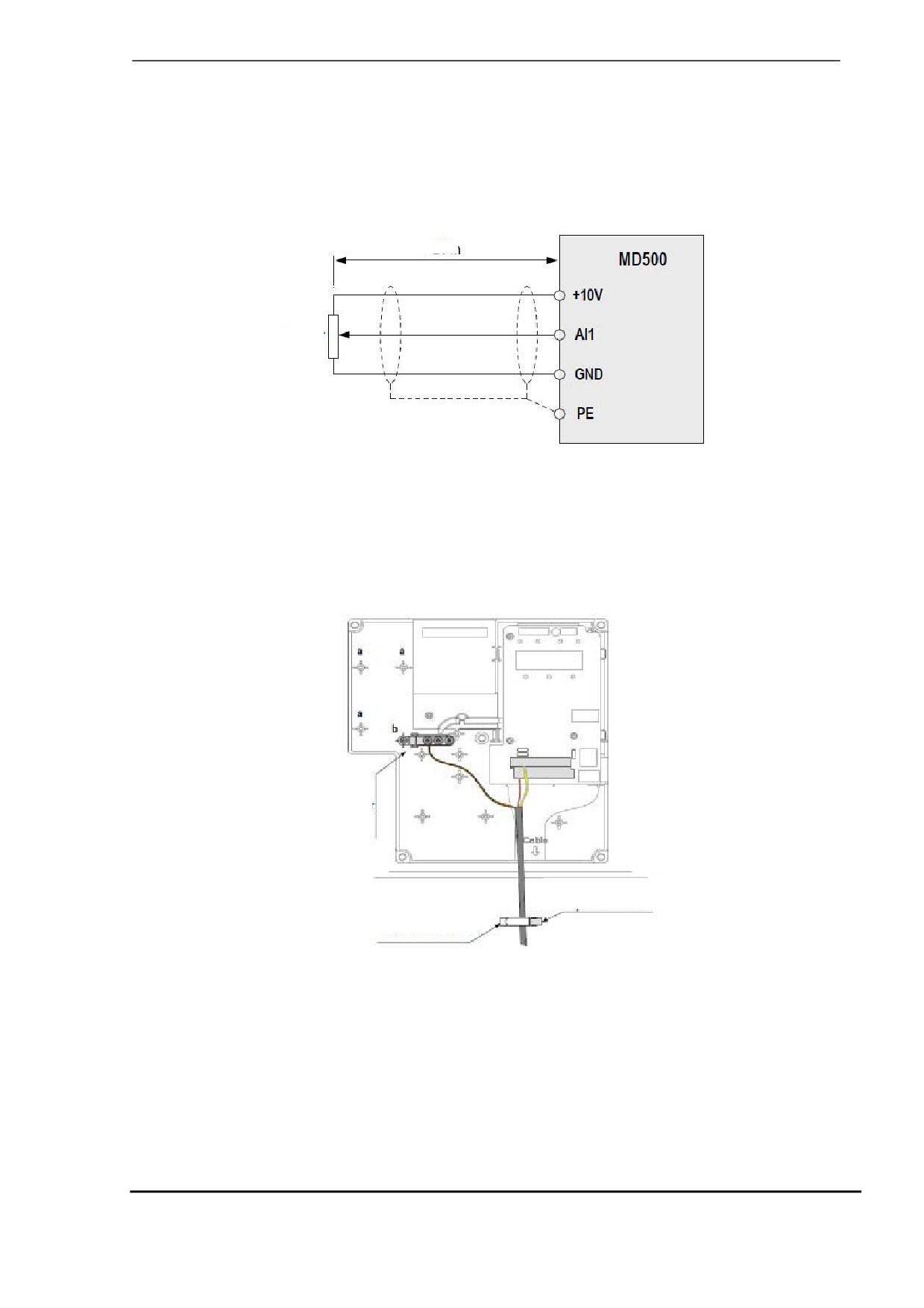

Рис. 3-10. Способ проводки для использования с аналоговым входом 1
<20м
Потенциометр
В системах, где аналоговые сигналы подвергаются воздействиям сильных внешних помех,
установите фильтрующий конденсатор или ферритный магнитный сердечник у источника
аналогового сигнала.
Концевой вывод экрана кабеля клеммы AI должен быть соединен с клеммой защитного
заземления на стороне привода переменного тока.
Рис. 3-11. Соединение экрана кабеля клеммы AI с клеммой защитного заземления привода
Шина
заземления
Для открытия скобы нажмите на
защелку скобы.
Скоба кабеля
управления
-52-
3. Установка электрической части
·
Проводка AI2
Если выбирается сигнал напряжения для подачи на AI2, его способ проводки совпадает со
способом проводки AI1.
Если выбирается сигнал тока для подачи на AI2, AI2 является направлением электрического тока
внутрь, а GND является направлением электрического тока наружу. Перемычка J9 переходит на
сторону I.

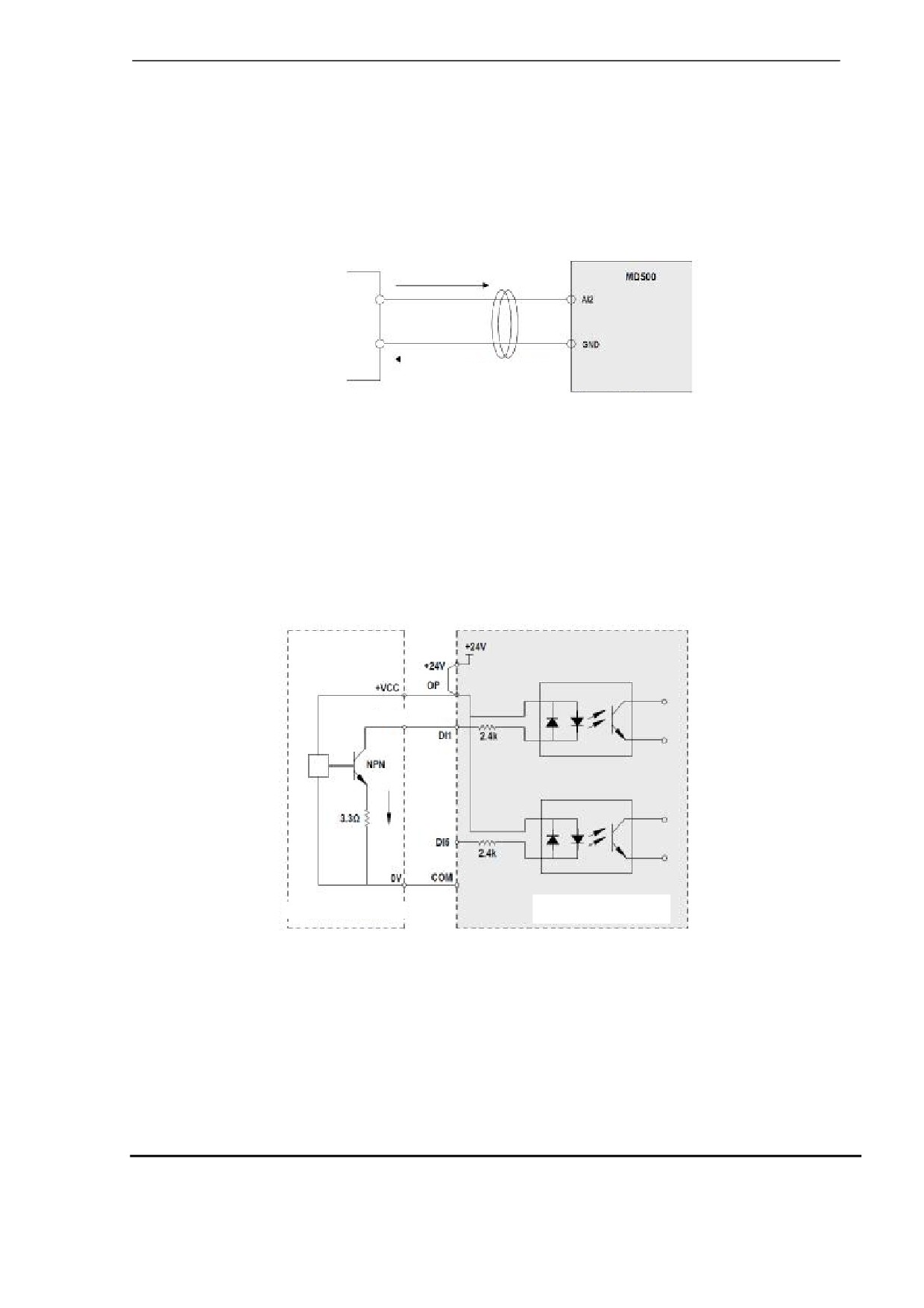

Рис. 3-12. Способ проводки для использования с аналоговым входом 2
Электрический ток
направление внутрь
Ферритовый магнитный
сердечник
Пересечь или намотать два
Перемычка J9 переходит
или три оборота в одном
направлении
на сторону I
n Проводка DI1-DI5 (потребитель, источник)
Где это возможно, используйте для передачи цифровых сигналов экранированные провода короче
20 м. Если установка предполагает активное управление, нужно использовать фильтры для
недопущения того, чтобы цифровые сигналы вызывали помехи на источнике питания. В таких
случаях рекомендуется использовать контактный режим управления.
1. Проводка приемника (SINK)
Рис. 3-13. Проводка в режиме SINK
Сигнал
Панель управления
Внешний контроллер
приводом перем. тока
Режим SINK чаще всего используется в режиме проводки.
Чтобы подать питание от внешнего источника, уберите перемычку между клеммами +24 В и ОР и
клеммами COM и CME. Подключите положительную сторону внешнего питания 24В к клемме OP,
и внешнее питание 0 В к соответствующей клемме DI через контакт на внешнем контроллере.
-53-
содержание .. 1 2 3 4 ..
