Частотный преобразователь Inovance MD500. Руководство по эксплуатации - часть 1
Предисловие
Предисловие

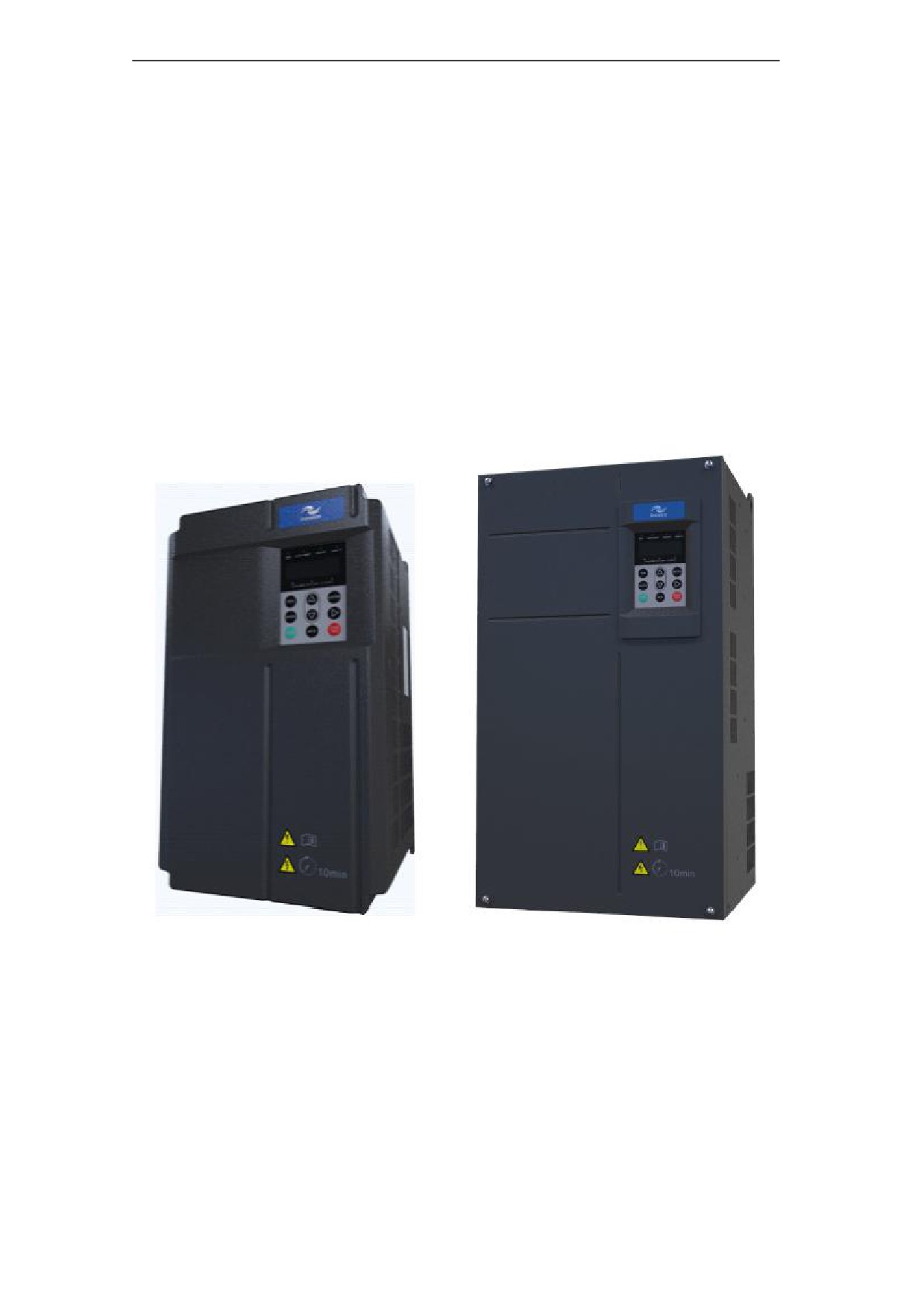

Благодарим за выбор привода переменного тока серии MD500, разработанного и изготовленного
компанией Inovance.
MD500 - это высокоэффективный привод переменного тока с векторным управлением тока,
общего назначения, который используется для управления трехфазным асинхронным двигателем
переменного тока по скорости и крутящему моменту. Благодаря передовой технологии векторного
управления тока он имеет высокий выходной крутящий момент при низкой скорости, хорошие
динамические характеристики и устойчивую способность к перегрузкам. Он увеличивает
программируемую функцию пользователя, программное обеспечение фонового мониторинга и
коммуникационную функцию шины, поддерживает различные карты презентационной графики. Он
может приводить в движение различное автоматическое производственное оборудование,
включая текстильные, бумагоделательные станки, установки для волочения проволоки,
металлорежущие станки, машины для упаковки, в том числе пищевых продуктов, вентиляторы,
насосы.
__________________________________________________________________________________
- 1 -
Введение
Преимущества
1. Небольшой размер и высокая плотность энергии
2. Конструкция с широким диапазоном напряжений
Номинальное напряжение на входе: от 380 до 480В, широкий диапазон напряжения: от 323 до
528В
3. Встроенный реактор постоянного тока
Приводы переменного тока MD500 мощностью 30 кВт и выше имеют встроенный реактор
постоянного тока.
4. Встроенное устройство торможения и соответствующая функция защиты
Класс мощности привода переменного тока MD500 со встроенным устройством торможения
расширяется до 75 кВт. Функция защиты с включением защиты тормозного резистора от
короткого замыкания, тока перегрузки тормозного контура, пробоя тормозной магистрали.
5. Исполнение с длительным сроком службы
Конденсатор шины имеет высокое расположение и длительный срок службы
6. Защита схемы управления приводом вентилятора охлаждения
Если происходит короткое замыкание вентилятора охлаждения по причине блокировки ротора
двигателя или повреждения, схема управления приводом обеспечивает защиту.
7. Функции полной защиты
Вся серия приводов MD500 переменного тока оснащена защитой от короткого замыкания на
землю и ошибок замыкания реле (контактора) предварительной зарядки.
8. Полное решение ЭМС
Полное решение ЭМС (включая дополнительный фильтр электромагнитных помех, режектор
общего режима/реактор нулевой фазы и простой фильтр) могут быть предоставлены для
соответствия требованиям к фактическому применению и сетрификации.
Проверка изделия
После распаковки проверить:
- Совпадают ли модель (указана на табличке с данными изделия) и номинальные данные привода
переменного тока с вашим заказом. В ящике должны быть: привод переменного тока, сертификат
соответствия, руководство по эксплуатации и гарантийный талон.
- Не поврежден ли привод переменного тока в ходе транспортировки. Если обнаруживается та или
иная недостача или повреждение, незамедлительно обратитесь в компанию Inovance или к
вашему поставщику.
Использование в первый раз
Для пользователей, впервые эксплуатирующих данное изделие: тщательно прочтите это
руководство. Если у вас есть проблемы, касающиеся функционирования или работы, обратитесь к
обслуживающему персоналу компании Inovance, чтобы удостовериться в правильной
эксплуатации.
Знак соответствия европейскому стандарту
Знак соответствия европейскому стандарту на MD500 означает, что привод переменного тока
соответствует Директиве ЕС по низковольтному оборудованию (LVD) и директиве ЭМС.
Привод переменного тока MD500 соответствует международным стандартам, указанным в
следующей таблице:
Директива
Обозначение
Стандарт
Директива ЭМС
2004/108/ЕС
EN 61800-3
EN 55011
EN 61000-6-2
Директива LVD
2006/95/ЕС
EN 61800-5-1
(низковольтного оборудования)
93/68/ЕЕС
Привод переменного тока серии MD500 соответствует требованиям стандарта IEC/EN 61800-3 по
условиям правильности установки и эксплуатации согласно следующим инструкциям (см. гл. 7).
Предисловие
-4-
Предисловие
Содержание
Предисловие ………………………………………………………………………………………………1
Введение ………………………………………………………………………………………………….. 2
Безопасность и меры предосторожности……..……….. …………………………………………...10
Безопасность ……………………………………………………………………………………………..11
Общие меры предосторожности ………………..…………………………………………………….14
1. Информация об изделии…………………………………………………………………………..21
1.1. Идентификация типа изделия……………………………………………………………………21
1.2. Компоненты MD500 …………………….. ………………………………………………………..22
2. Установка механической части ………………………………………………………………….26
2.1. Среда установки ……………………………………………………………………………………26
2.2. Ориентация установки, зазоры …………………………………………………………………..27
2.3. Внешний вид и установочные размеры...……………………………………………………… 29
3.3. Метод и процедура установки …………………………………………………………………… 31
3.4. Снятие и монтаж передней крышки ……………………………………………………………. 36
3. Установка электрической части ……..………………………………………………………… 40
3.1. Стандартное соединение системы ……………………………………………………………. 40
3.2. Проводка главного контура……………………………………………………………………….. 41
3.3. Проводка контура управления …………………………………………………………………… 50
3.4. Контрольный перечень проводки………………………………………………………………… 56
4. Работа .…………………………………………………………………………………………
58
4.1. Рабочая панель - введение ……………………………………………………………………… 58
4.2. Структура меню рабочей панели ……………………………………………………………….. 62
4.3. Общая организация функциональных параметров ………………………………………….. 65
4.4. Работа функциональных параметров …………………………………………………………. 66
5. Быстрая установка ………………………………………………………………………………….70
5.1. Знакомство с рабочей панелью………..………………………………………………………….70
5.2. Схема установки …………..………………………………………………………………………. 71
__________________________________________________________________________________
- 5 -
6. Таблица параметров ………………………………………………………………………………..84
6.1. Введение ……………………………………………………………………………………………..84
6.2. Стандартные параметры…………………………………………………………………………..85
6.3. Коды функции отслеживания..…………………………………………………………………..103
7. Описание параметров ……………………………………………………………………………..106
7.1. Источник команд Пуск/Стоп..……………………………………………………………………..106
7.2. Задание опорной частоты ..…………………………………………………………………….. 114
7.3. Пуск/Стоп привода переменного тока…………………………………………………………..139
7.4. Автонастройка двигателя ………………………………………………………………………...145
7.5. Характеристика регулирования …………………………………………………………………149
7.6. Защита …..…………………………………………………………………………………………..161
7.7. Мониторинг………………………………………………………………………………………….168
7.8. Процесс………………………………………………………………………………………………175
7.9. Входные и выходные клеммы……………………………………………………………………191
7.10. Коммуникация……………………………………………………………………………………..202
7.11. Вспомогательная функция ……………………………………………………………………...209
8. Интерфейсы и коммуникация …………………………………………………………………..220
8.1. Об использовании клемм MD500……………………………………………………………….220
8.2. Последовательная коммуникация……………………………………………………………...223
8.3. О многофункциональных интерфейсах расширения……………………………………….224
8.4. Определение адреса передаваемых данных ………………………………………………..225
8.5. Протокол коммуникации Modbus…..…………………………………………………………...228
9. Периферийные устройства и опции…………………………………………………………..240
9.1. Подключение периферийных устройств.……………………………………………………...241
9.2. Опции ………………………………………………………………………………………………..247
10. Спецификации.……………………………………………………………………………………274
10.1. Технические спецификации……………………………………………………………………274
10.2. Снижение номинальных значений……………………………………………………………278
11. Техническое обслуживание и контроль…………………………………………….280
11.1. Ежедневный контроль……………………………………………………………………………..280
11.2. Периодический контроль………………………………………………………………………….281
11.3. Замена чувствительных компонентов…………………………………………………………..283
11.4. Хранение…………………………………………………………………………………………….286
11.5. Соглашение о гарантийных обязательствах…………………………………………………..286
12. Поиск неисправностей………………………………………………………………………………288
12.1. Информация по технике безопасности…………………………………………………………288
12.2. Поиск неисправностей во время пробного пуска……………………………………………..289
12.3. Отображение неисправностей…………………………………………………………………..291
12.4. Сброс неисправности …………………………………………………………………………….291
12.5. Неисправности и диагностика……………………………………………………………………292
12.6. Симптомы и диагностика…………………………………………………………………………299
13. Электромагнитная совместимость …………………………………………………………… 302
13.1. Маркировка СЕ……………………………………………………………………………………...302
13.2. Соответствие директиве ЕС по низковольтному оборудованию…………………………..302
13.3. Соответствие директивам по ЭМС………………………………………………………………304
13.4. Определение терминов …………………………………………………………………………...304
13.5. Выбор периферийных устройств ЭМС……….. ………………………………………………..305
13.6. Выбор прерывателя и предохранителя………………………………………………………...317
13.7. Экранированный кабель ………………………………………………………………………….318
13.8. Решение проблем утечки тока…………………………………………………………………...319
Соглашение о гарантийных обязательствах……………………………………………………..321
Гарантийный талон……………………………………………………………………………………..322
Безопасность и меры предосторожности
Безопасность и меры предосторожности
Безопасность и меры предосторожности
Перед использованием
Благодарим за покупку привода переменного тока серии MD500.В данном руководстве дается
описание того, как правильно использовать привод. Перед использованием привода (монтаж,
проводка, эксплуатация, техническое обслуживание и контроль) внимательно прочитайте
настоящее руководство. Кроме того, используйте привод только после ознакомления с
информацией о технике безопасности и мерах предосторожности в данном разделе.
О настоящем руководстве
В данном руководстве дается описание привода переменного тока серии MD500, который
представлен в следующей таблице.
Привод переменного тока MD500
Описание руководства
Руководство по эксплуатации на высокоэффективный
привод переменного тока с векторным управлением
серии MD500.
Руководство упаковывается вместе с приводом в
картонную коробку.
Код документации: 19010ххх
Цель настоящего руководства
- гарантировать
правильную эксплуатацию привода, включая выбор,
задание параметров, запуск в работу, техническое
обслуживание и контроль. Перед эксплуатацией
привода тщательно прочтите это руководство, чтобы
иметь правильное понимание изделия. Тщательно
храните это руководство и передавайте его конечным
пользователям вместе с изделием.
· Чертежи в руководстве не всегда показывают
крышки или защитные ограждения. Не забывайте
устанавливать крышки или защитные ограждения,
как здесь указано, и только затем можно выполнять
операции в соответствии с инструкциями.
· Чертежи в руководстве показаны только для
описания и могут не вполне совпадать с купленным
вами изделием.
· Инструкции могут изменяться без предварительного
уведомления в силу усовершенствования изделия,
внесения модификаций в технические данные, а
также для повышения точности и удобства
использования руководства.
· При возникновении проблем в эксплуатации
обращайтесь в наши сервисные центры.
В
данном
руководстве
имеются
важные предупреждения и информация. Имеется три типа
предупреждений о безопасности, которые необходимо соблюдать.
Указывает на то, что несоблюдение может привести к серьезным травмам или
ОПАСНОСТЬ
гибели людей.
Указывает на то, что несоблюдение может привести к травмам людей
ПРЕДУПРЕЖДЕНИЕ
или гибели людей.
Указывает на то, что несоблюдение может привести к травмам людей или
ВНИМАНИЕ
гибели людей.
Тщательно прочитайте информацию о безопасности, изложенную здесь, для понимания
того, как нужно устанавливать, вводить в эксплуатацию, эксплуатировать и проводить
обслуживание системы привода MD500. Компания Inovance не принимает на себя
ответственность за любые травмы людей или повреждения оборудования, а также за
убытки, вызванные неправильной эксплуатацией оборудования (т.е. не так, как описано в
руководстве).
-10-
Безопасность и меры предосторожности
Информация о безопасности
Общая информация
ОПАСНОСТЬ
Во избежание электрического удара
· Никогда не подключайте привод переменного тока при включенном питании. Перед
проведением контроля отключите питание и подождите не менее двух минут, для
безопасного сброса остаточного напряжения конденсаторов.
· Всегда проверяете, чтобы привод переменного тока был хорошо заземлен, т.к. контактный
ток привода больше 3.5 мА.
ПРЕДУПРЕЖДЕНИЕ
Во избежание внезапного крутящего момента
· Сразу после включения питания система может внезапно запуститься, что может привести
к травмам людей или гибели людей. Перед подключением питания к приводу убедитесь,
что крышка привода переменного тока надежно закреплена и двигатель готов к запуску.
Во избежание электрического удара
· Никогда не меняйте и не модернизируйте приволд переменного тока. Компания Inovance не
будет нести ответственность за любые изменения или модернизации.
· Никогда не позволяйте неквалифицированному персоналу проводить техническое
обслуживание, контроль или работы по замене деталей.
· Никогда не снимайте крышку и не касайтесь печатной платы привода.
Во избежание пожара
· Перед подключением питания всегда проверяйте, что номинальное напряжение привода
перменного тока соответствует напряжению питания. Неправильное напряжение питания
цепи питания может привести к пожару.
ВНИМАНИЕ
Во избежание поломки
· Никогда не транспортируйте привод, держась за переднюю крышку. Несоблюдение
требований по транспортировке может привести к травме людей при падении привода.
· Всегда обращайтесь с приводом с осторожностью.
· Не эксплуатируйте привод, если там повреждены детали или недостает каких-либо
деталей.
Во избежание повареждения оборудования
· При эксплуатации привода переменного тока выполняйте соответствующие процедуры по
снятию электростатического разряда (ESD). Невыполнение процедур может привести к
повреждению внутреннего контура привода.
· Не выполняйте проверку сопротивления напряжения на какой бы то ни было части привода
переменного тока. Такие проверки проводятся на заводе во время изготовления; при
повторной попытке такой проверки оборудование может быть повреждено.
· Не включайте питание на привод, если в нем есть поврежденные детали или не хватает
каких-либо деталей. Несоблюдение этого требования может привести к последующим
повреждениям.
· Выполняйте защиту параллельной цепи и защиту от короткого замыкания в соответствии
с местными нормами и правилами. Несоблюдение этого требования может привести к
поломке привода. Привод работает от сети
100 кВ ниже тока короткого замыкания и
максимальным напряжением 480 VAC (класс 400В).
Для снижения помех
· Никогда не устанавливайте такое оборудование, как преобразователи, которые образуют
электромагнитные волны или помехи вокруг привода. Несоблюдение этого требования
может привести к непредсказуемым действиям привода. При установке такого
оборудвания необходимо предусмотреть экран.
Для предотвращения сбоев
· Никогда не используйте общий заземляющий кабель для сварочного оборудования или
электрооборудования, для которых требуется ток большей величины. Несоблюдение этого
требования может привести к сбою привода или оборудования.
· При использовании нескольких приводов выполните для них соотвествующее заземление
в соответствии с инструкциями настоящего руководства. Неправильное заземление может
привести к сбою привода или оборудования.
-11-
Безопасность и меры предосторожности
Перед установкой
ОПАСНОСТЬ
· Запрещается устанавливать оборудование, если оно имеет признаки повреждения водой
или повреждений во время транспортировки, либо если в нем отсутствуют те или иные
детали.
· Запрещается устанавливать оборудование, если упаковочный лист не соответствует
полученному изделию.
Во время установки
ОПАСНОСТЬ
· Не раскручивать винты, закрученные на оборудовании. Особенно важно не снимать винты,
обозначенные красной меткой.
ПРЕДУПРЕЖДЕНИЕ
· Запрещается подсоединять силовые кабели к выходным клеммам U, V, W привода
переменного тока. Нанести идентификацию на кабели, которая позволяла бы правильно
выполнять все соединения.
· Запрещается подсоединять резистор торможения между плюсом (+) и минусом (-) шины
постоянного тока.
· Для подключений к кодеру использовать экранированный кабель. Экран должен
обязательно подсоединяться к действующему заземлению.
Выполнение электрических соединений
ОПАСНОСТЬ
· Проверьте, что входные клеммы (R, S, T) и выходные клеммы (U, V, W) подсоединены
правильно. Убедитесь в их правильной фазовой последовательности. Неправильная
фазовая поcледовательность может привести к неправильному вращению двигателя.
· Никогда не подключайте силовые кабели к выходным клеммам привода переменного тока.
Несоблюдение этого требования может привести к повреждению привода переменного
тока или к пожару.
После включения питания
ОПАСНОСТЬ
· Запрещается открывать или снимать защитные крышки привода переменного тока, когда
оборудование под напряжением.
· Запрещается дотрагиваться до входных/выходных клемм привода переменного тока.
ПРЕДУПРЕЖДЕНИЕ
· Запрещается касаться вращающихся деталей двигателя при автоматической настройке
двигателя или во время его работы.
· Запрещается изменять заводские уставки привода переменного тока MD500.
-12-
Безопасность и меры предосторожности
Во время работы
ОПАСНОСТЬ
· Запрещается касаться вентилятора или разрядного резистора, который сильно
нагревается.
· Измерения сигналов должны проводиться только квалифицированным механиком.
ПРЕДУПРЕЖДЕНИЕ
· Не допускайте падения тех или иных предметов в привод переменного тока MD500.
· При запуске и остановке MD500 выполняйте процедуры, описанные в этом руководстве по
эксплуатации. Не запускайте и не останавливайте привод переменного тока MD500,
используя силовой контактор или прерыватель тока.
В ходе проведения техобслуживания
ОПАСНОСТЬ
· Работы по ремонту и техобслуживанию привода переменного тока MD500 должны
выполняться только квалифицированным специалистом.
· Не выполняйте работы по ремонту и техобслуживанию, когда на привод подается
напряжение. Соблюдайте инструкции данного руководства, касающиеся работ по ремонту
и техобслуживанию.
· Прежде чем начать работы по ремонту и техобслуживанию, нужно выждать примерно 10
минут после отключения питания от привода переменного тока, чтобы горячие части
устройства успели остыть, а остаточное напряжение на конденсаторах оказалось
сброшенным.
· Отключите привод переменного тока от подачи питания, только после этого можно
выполнять работы по ремонту и техобслуживанию.
· После перемещения привода переменного тока на другое место всегда выполняйте
настройку и проверку соответствующих параметров.
ПРЕДУПРЕЖДЕНИЕ
· Вращающийся двигатель сбрасывает питание обратно в систему привода переменного
тока. Из-за этого привод переменного тока может все еще оставаться заряженным, даже
после остановки двигателя и отключения подачи питания. Поэтому двигатель нужно
отключать от привода переменного тока до того, как начинать любые работы по
техобслуживанию на приводе переменного тока.
-13-
Безопасность и меры предосторожности
Общие меры предосторожности
1. Требования к защите от токов замыкания на землю (residual current device - RCD)
Привод переменного тока во время работы генерирует высокий ток утечки, который протекает
через провод защитного заземления. Поэтому нужно устанавливать RCD типа B на первичной
стороне питания. При выборе RCD нужно учитывать переходный ток утечки и ток утечки в
устоявшемся режиме на землю, которые могут возникать при запуске и работе привода
переменного тока. Можно выбрать специальный RCD с функцией подавления высоких гармоник
или RCD общего назначения с 300 мА (IΔn составляет значение, большее тока защитного провода
в два или четыре раза).
2. Проверка изоляции двигателя
Проверка изоляции двигателя должна проводиться квалифицированным техником в следующих
условиях:
· До первого применения двигателя;
· Когда двигатель возвращается в работу после долгого перерыва;
· Во время регулярных проверок в ходе техобслуживания.
Такая проверка позволяет обнаружить плохую изоляцию обмоток двигателя, поэтому меры по
сохранности двигателя можно будет предпринимать заранее. Во время проверки изоляции
двигатель нужно отсоединить от привода переменного тока. Для этой проверки рекомендуется
тестер изоляции на 500 В, а сопротивление изоляции не должно быть ниже 5 Мом.

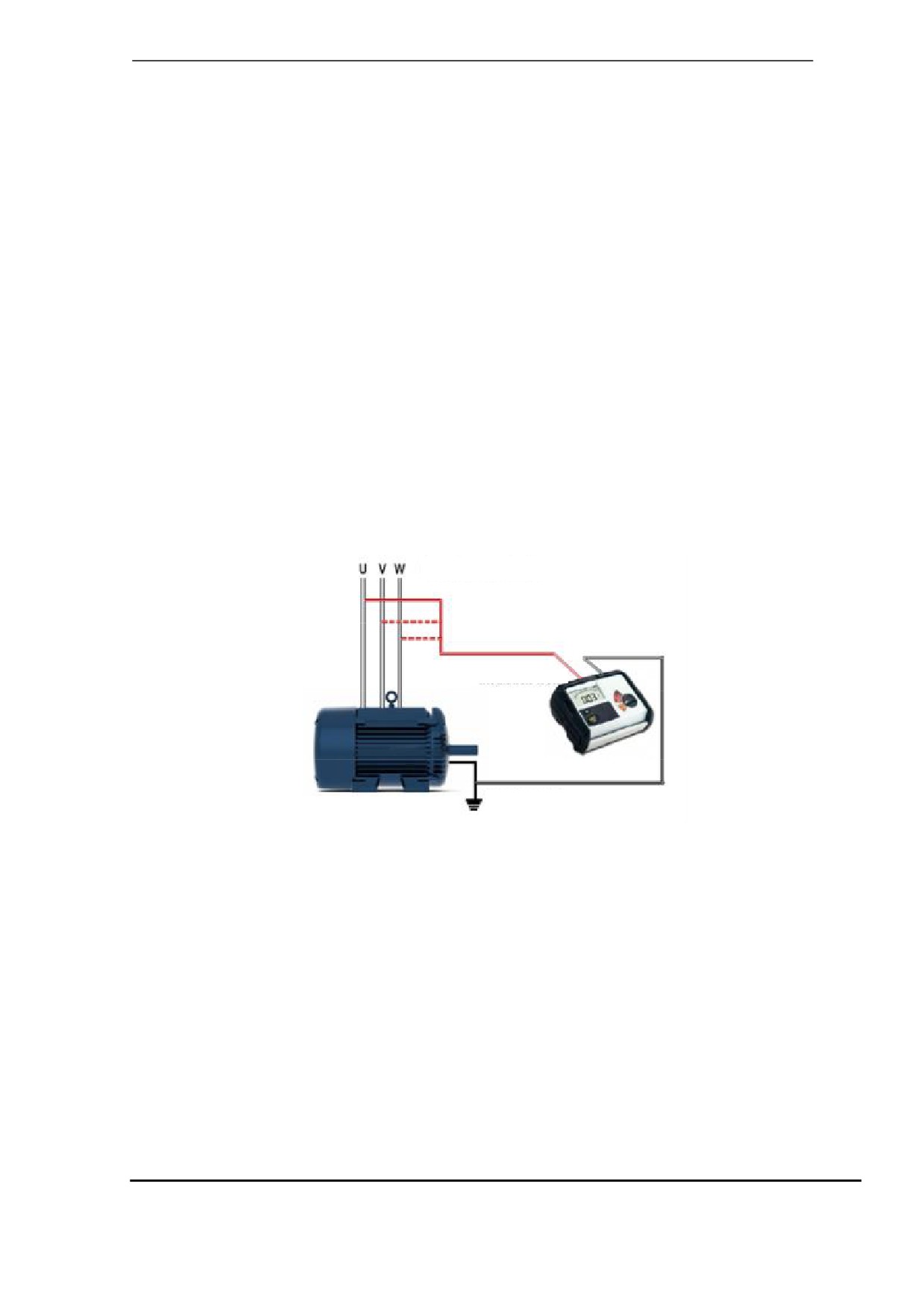

Рис. 1-1. Соединения, требуемые для проверки изоляции двигателя.
Клеммы на входе двигателя
Тестер изоляции
Заземление двигателя
3. Термозащита двигателя
Если номинальная мощность выбранного двигателя не соответствует мощности привода
переменного тока, нужно установить параметры защиты двигателя на рабочей панели или
установить термореле в контуре двигателя для защиты. Особенно важно предпринять эту меру
предосторожности, если привод переменного тока имеет более высокую номинальную мощность,
чем двигатель.
4. Работа при частотах более 50 Гц
Привод переменного тока MD500 может выдавать частоты в диапазоне от 0 до 500 Гц. Если вам
нужно использовать привод переменного тока MD500 при частотах выше 50 Гц, нудно учитывать
мощность машины.
5. Вибрация механического устройства
Привод переменного тока может испытывать механический резонанс на некоторых выходных
частотах. Этого можно избежать, выбрав частоту скачка.
6. Нагрев и шум двигателя
Форма выхода из привода переменного тока MD500 - форма волны в виде импульсно-широтной
модуляции, которая включает в себя гармонические частоты. Из-за этого температура двигателя,
шум и вибрация немного возрастают, когда привод переменного тока работает на линейной
частоте (50 Гц).
-14-
Безопасность и меры предосторожности
7. Устройство, восприимчивое к напряжению, или конденсатор на стороне выхода привода
переменного тока
Не устанавливайте конденсатор для улучшения коэффициента мощности, либо восприимчивый к
напряжению резистор для защиты от молнии на выходной стороне привода переменного тока, так
как выходом является форма волны в виде импульсно-широтной модуляции, и на привод
переменного тока могут воздействовать переходные повышенные токи, либо он может получить
повреждения.

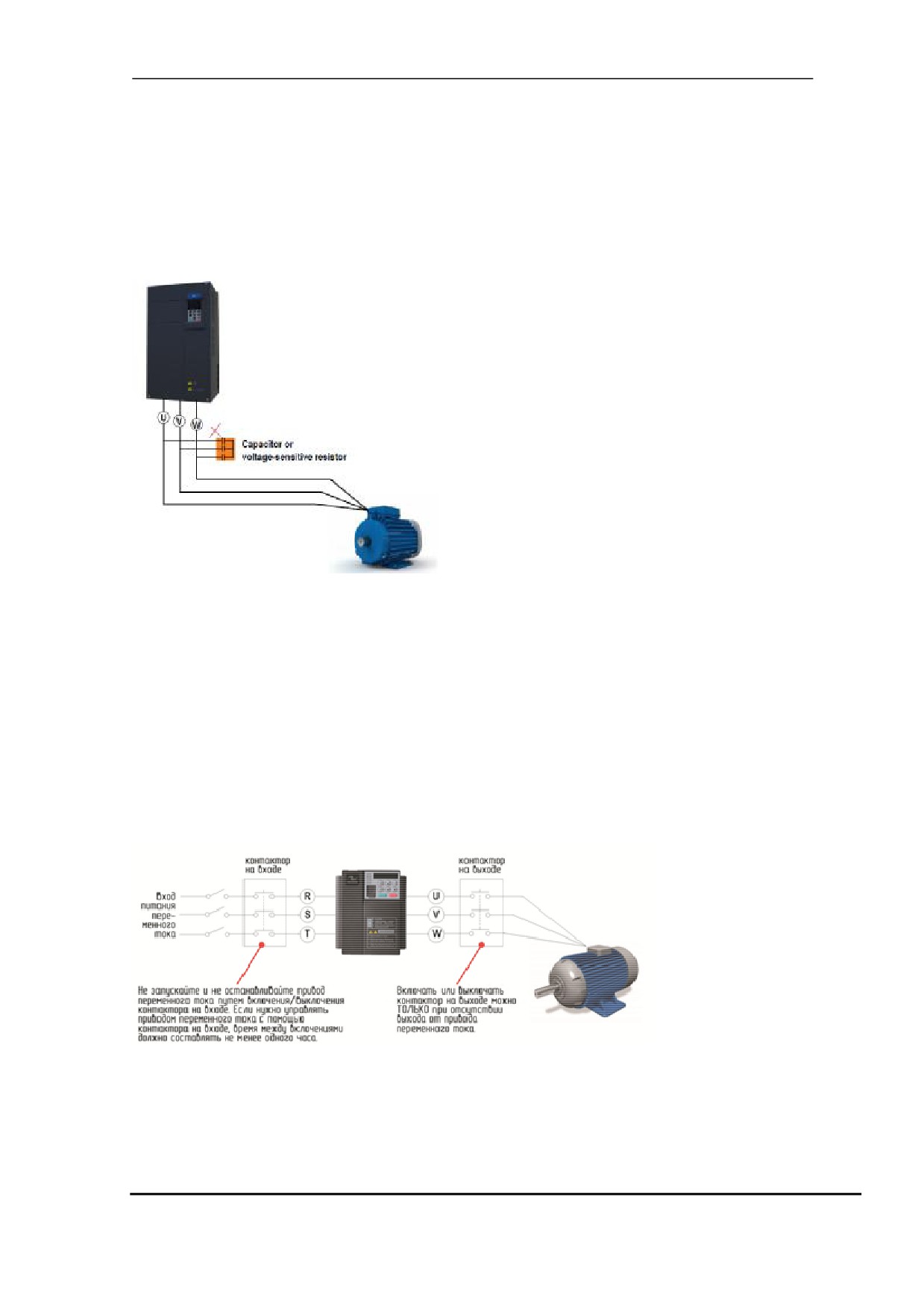

Рис. 2. Недопустимые подключения к выходу привода переменного тока
Конденсатор или восприимчивый
к напряжению резистор
8. Контактор на клеммах входа/выхода привода переменного тока
Если имеется контактор, установленный между входной стороной привода переменного тока и
питанием, НЕ ИСПОЛЬЗУЙТЕ ЕГО для пуска или остановки привода переменного тока. Однако
если возникает очень сильная или аварийная необходимость применения контактора для пуска
или остановки привода переменного тока, этим можно воспользоваться, но при этом время между
включениями должно составлять не менее одного часа. В противном случае срок службы
конденсатора внутри привода переменного тока будет сокращаться.
Если имеется контактор, установленный между выходной стороной привода переменного тока и
двигателем, не отключайте этот контактор во время работы привода переменного тока, так как
отключение выходного контактора при работающем приводе может привести к повреждению
компонентов внутри привода переменного тока.
Рис. 3. Входные и выходные контакторы
9. Когда внешнее напряжение превышает диапазон номинального напряжения
Не работайте с приводом переменного тока за пределами диапазона номинального напряжения,
указанного в нашем Руководстве по эксплуатации
- это может привести к повреждению
компонентов внутри привода переменного тока. При необходимости используйте устройства
повышения или понижения напряжения для обеспечения соответствия напряжения питания
диапазону номинального напряжения для привода переменного тока.
-15-
Безопасность и меры предосторожности
8. Запрещается менять трехфазный вход на двухфазный вход.
Не менять трехфазный вход привода на двухфазный вход.
9. Ограничитель пиков напряжения
Привод переменного тока имеет встроенный резистор, управляемый напряжением, для
ограничения пиков напряжения, которые генерируются, когда включаются и выключаются
индуктивные нагрузки вокруг привода переменного тока (например, электромагнитный контактор,
электромагнитное реле, соленоидный клапан, электромагнитная катушка, электромагнитный
тормоз).
Если индуктивные нагрузки генерируют очень высокие пики напряжения, нужно использовать
ограничитель пиков напряжения для индуктивной нагрузки и, возможно, использовать также диод.
Примечание
Не подключайте ограничитель пиков напряжения к выходной стороне привода переменного тока.
12. Некоторые специальные виды применения
Если ваша установка требует прокладки специальных кабелей, которые не описываются в этом
руководстве, например, для поддержки общей шины постоянного тока, обращайтесь к нам за
техподдержкой и консультациями.
13. Утилизация
Если нужно утилизировать какую-то деталь системы привода постоянного тока, НЕ ПЫТАЙТЕСЬ
сжигать ее в огне. Если вы попытаетесь сделать это, электролитические конденсаторы могут
взорваться, а пластмассовые компоненты создадут ядовитые газы. Любые детали в случае
утилизации нужно рассматривать как обычные промышленные отходы.
14. Адаптируемый двигатель
·
Стандартный адаптируемый двигатель
- это адаптируемый
4-полюсный асинхронный
индукционный двигатель с беличьей клеткой. Для других типов двигателя выберите
правильный привод переменного тока в соответствии с номинальным током двигателя.
·
Вентилятор охлаждения и вал ротора двигателей с нерегулируемой частотой являются
коаксиальными, что дает в результате понижение эффекта охлаждения, когда снижается
скорость двигателя. Если требуется переменная скорость, установите более мощный
вентилятор или двигатель с регулируемой частотой для тех случаев применения, где
двигатель легко перегревается.
·
Стандартные параметры адаптируемого двигателя уже конфигурированы внутри привода
переменного тока. Однако еще остается необходимость автонастройки двигателя или
изменения величин по умолчанию, исходя из фактических условий. В противном случае, на
результаты работы двигателя и действие защиты может быть оказано существенное
негативное воздействие.
·
Привод переменного тока может выдавать тревожный сигнал или может получить
повреждения при наличии короткого замыкания на кабелях или внутри двигателя. Поэтому
нужно выполнить проверку изоляции на короткое замыкание после того, как двигатель и
кабели только что установлены, или во время планового техобслуживания. В ходе проверки
отключите привод от проверяемых компонентов.
-16-
Безопасность и меры предосторожности
Предупреждения на табличках привода
На приводе переменного тока расположены таблички с предупредительной информацией в
следующих местах:
При эксплуатации необходимо соблюдать информацию о предупреждениях
Код директивы
Стандарт
Перед проведением монтажа или эксплуатацией
внимательно ознакомьтесь с руководством по
эксплуатации привода переменного тока MD500.
Несоблюдение инструкций может привести к
электрическому удару.
Никогда не снимайте защитные крышки при
включенном питании или в течение
10 минут
после отключения питания. Следует подождать
10 минут после отключения питания, после чего
можно
начинать
ремонт,
техническое
обслуживание или электромонтажные работы.
Ограничения
·
Привод переменного тока MD500 не предназначен или не изготовлен для использования в
устройствах или системах, которые могут оказывать прямое негативное влияние или угрожать
человеческой жизни или здоровью.
·
Заказчики, которые намерены использовать привод переменного тока для специальных
целей, например, в качестве устройства или системы, связанной с транспортными
средствами, управляемыми людьми, медицинской помощи, авиации, атомной энергии,
электроэнергии, или подводного применения, должны обратиться к представителям продаж
компании Inovance.
·
Привод переменного тока изготовлен под строгим контролем качества. Тем не менее, при
установке привода в местах, где ошибка может вызвать крупную аварию или потери,
необходимо установить защитные устройства.
-17-
содержание .. 1 2 ..
///////////////////////////////////////
