КООРДИНАТНО-ПРОШИВНЫЕ СИСТЕМЫ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ (МОДЕЛЬ SV-P, SG серии). Краткое руководство - часть 20

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

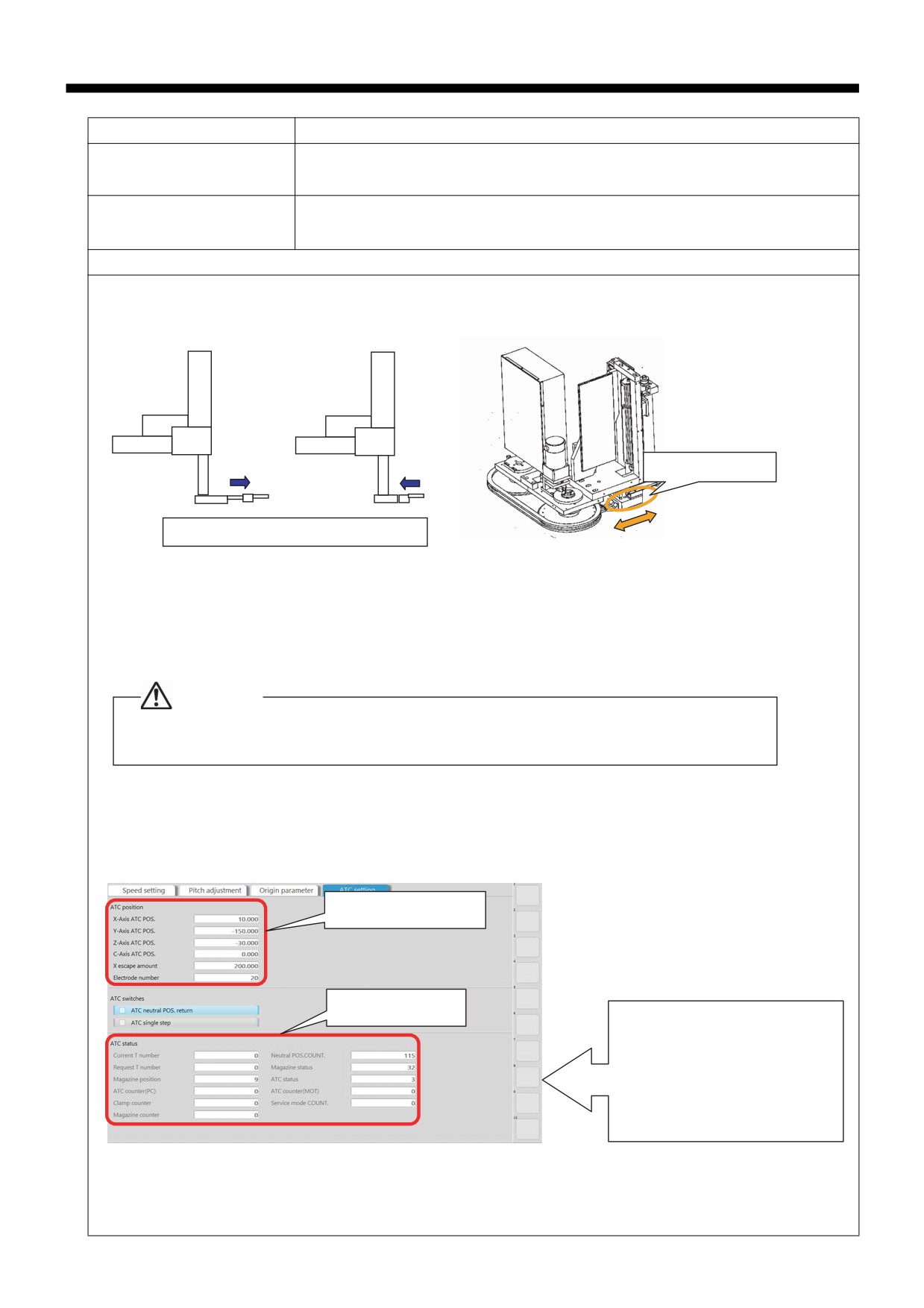

U848

ATC HORIZONTAL ARM MOVEMENT ERROR

Содержание ошибки

Горизонтальное движение руки не завершено по таймеру.

• Проверьте давление воздуха.

Проверка & Решение

• Проверьте, нет ли соударений с чем-либо во время движения.

Решения (Детали)

Данный аварийный сигнал срабатывает, если движение руки не прекращается в течение заданного

интервала времени после срабатывания сигнала горизонтального движения руки.

Горизон.цилиндр

Горизонтальное движение руки АТС

1. Проверьте давление воздуха. Движение руки не может закончиться из-за перепада давления воздуха.

2. Если движение не прекращается из-за помехи в виде руки

Проверьте наличие объектов, которые могут мешать горизонтальному движению руки, и любых секций, которым

может мешать рука или электрод, т.д. Удалите мешающие объекты, затем начните сначала.

ПРИМЕЧАНИЕ

• Если мешающий объект удален, рука может мгновенно переместиться из-за остаточного

давления воздуха. Не допускайте попадания рук, т.д. на пути движения руки.

3. При наличии помехи в виде зажима оси С при смене электрода. Проверьте направление установки электрода и

штревеля. Если зажим оси С мешает движению, отрегулируйте положение смены устройства АТС.

Свяжитесь с сервисным центром.

ATC координаты смены

ATC статус операции

Можно просмотреть статус ATC.

Запишите состояние работы ATC,

когда возникла тревога, и сообщите

в сервисный центр.

БАЗОВЫЕ НАСТРОЙКИ>

ПАРАМ. МАШИНЫ. >

НАСТРОЙКИ ОБСЛУЖИВАНИЯ>

НАСТРОЙКИ АТС

7-146

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

4. Если горизонтальное движение возможно, но аварийный сигнал срабатывает по окончании движения.

Проверьте наличие трещин, т.д. в воздухопроводе. Отклонение регулирования горизонтального цилиндра

по скорости, неправильно настроенный датчик или неисправный цилиндр, т.д.

Свяжитесь с сервисным центром.

5. Если горизонтальное движение невозможно.

Воздухопровод, горизонтальный цилиндр или электромагнитный распределитель неисправны, т.д.

Свяжитесь с сервисным центром.

7-147

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

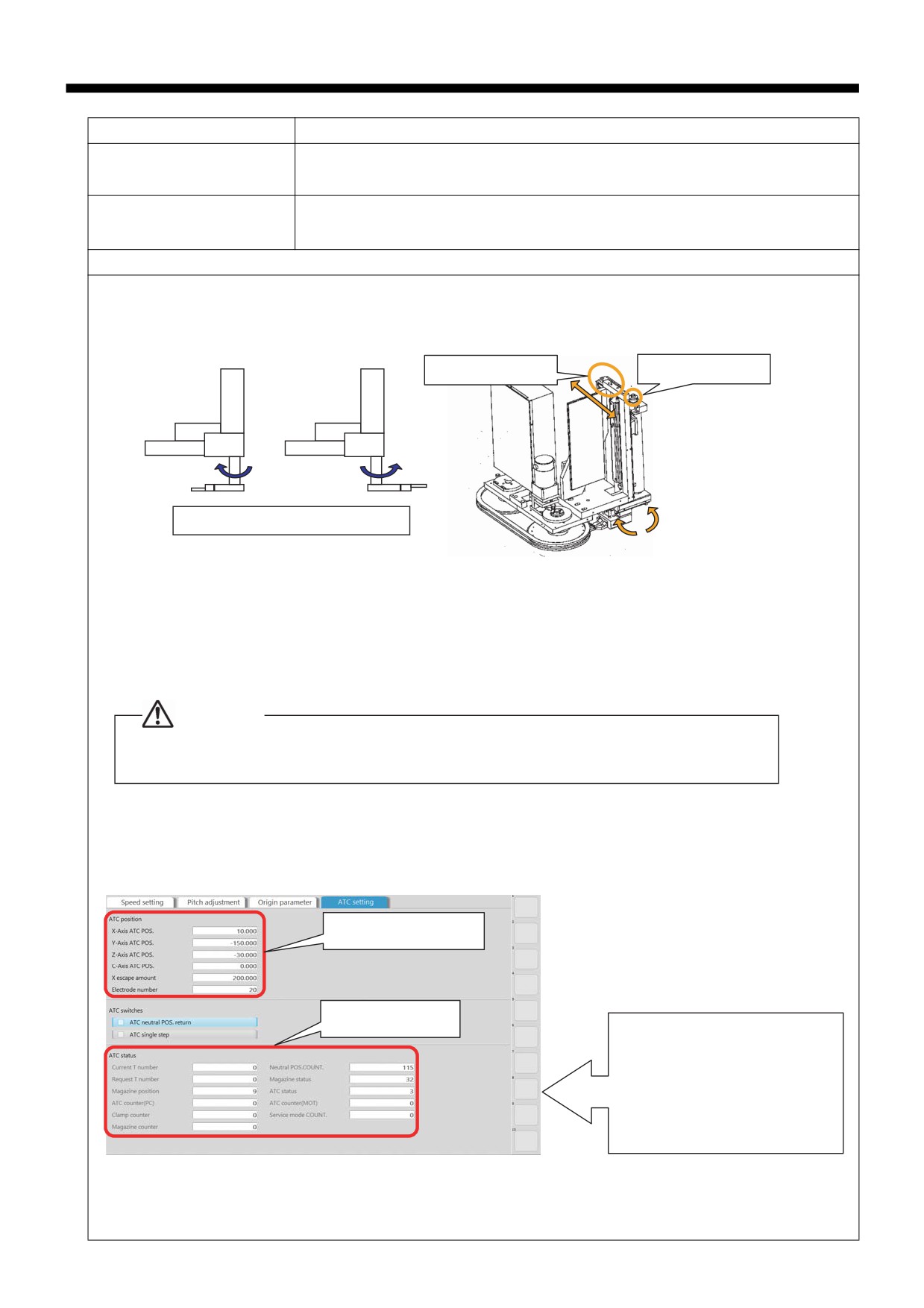

U849

ATC VERTICAL ARM MOVEMENT ERROR

Содержание ошибки

Вертикальное движение руки не завершено по таймеру.

• Проверьте давление воздуха.

Проверка & Решение

• Проверьте, нет ли соударений с чем-либо во время движения.

Решения (Детали)

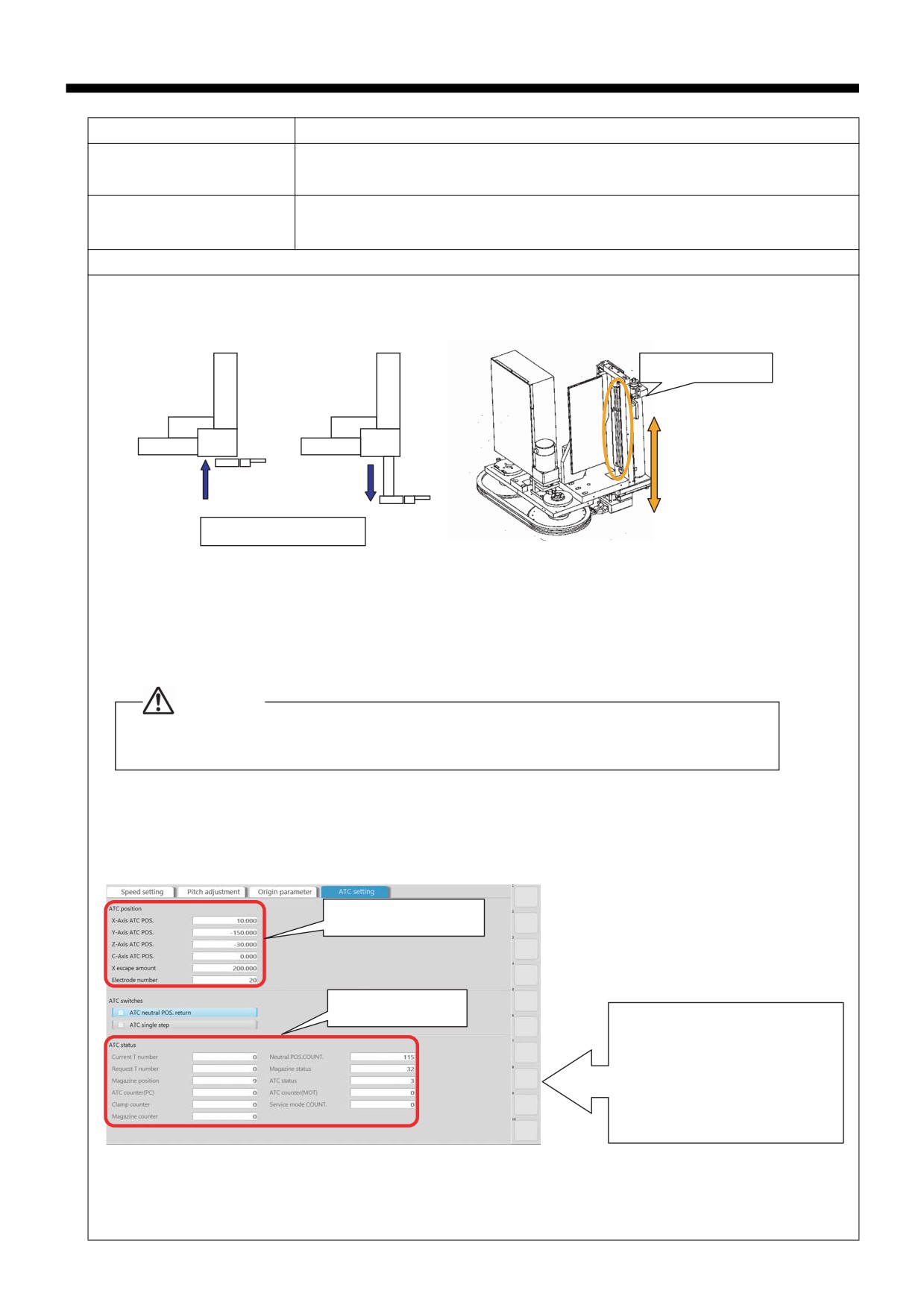

Данный аварийный сигнал срабатывает, если движение руки не прекращается в течение заданного

интервала времени после срабатывания сигнала вертикального движения руки.

Верт. цилиндр

Вертик. движение руки

1. Проверьте давление воздуха. Движение руки не может закончиться из-за перепада давления воздуха.

2. Если движение не прекращается из-за помехи в виде руки

Проверьте наличие объектов, которые могут мешать вертикальному движению руки, и любых секций, которым

может мешать рука или электрод, т.д. Удалите мешающие объекты, затем начните сначала.

ПРИМЕЧАНИЕ

• Если мешающий объект удален, рука может мгновенно переместиться из-за остаточного

давления воздуха. Не допускайте попадания рук, т.д. на пути движения руки.

3. При наличии помехи в виде зажима оси С при смене электрода. Проверьте направление установки электрода и

штревеля. Если зажим оси С мешает движению, отрегулируйте положение смены устройства АТС.

Свяжитесь с сервисным центром.

ATC координаты смены

ATC статус операции

Можно просмотреть статус ATC.

Запишите состояние работы ATC,

когда возникла тревога, и сообщите

в сервисный центр.

БАЗОВЫЕ НАСТРОЙКИ>

ПАРАМ. МАШИНЫ. >

НАСТРОЙКИ ОБСЛУЖИВАНИЯ>

НАСТРОЙКИ АТС

7-148

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

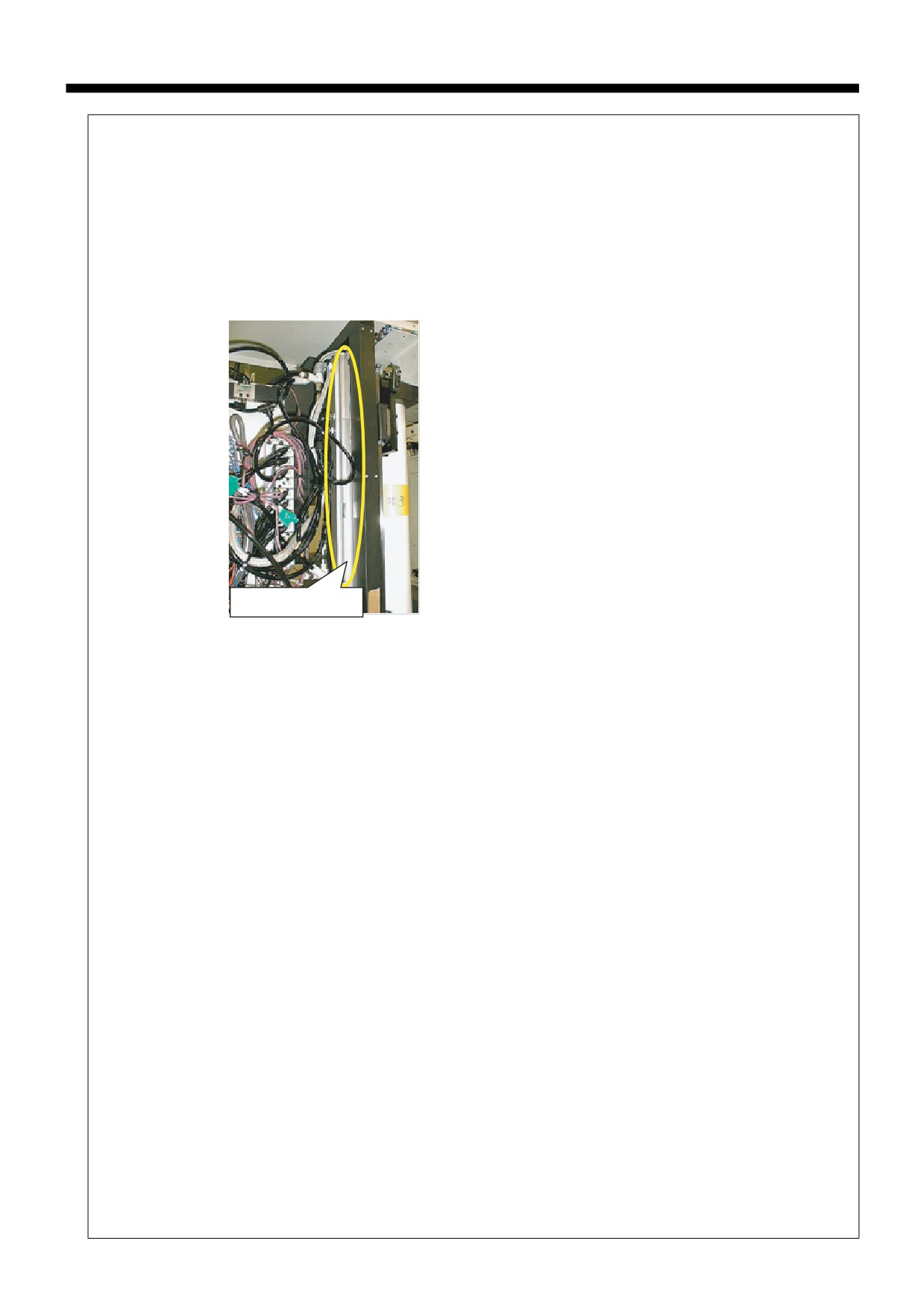

4. Если вертикальное движение возможно, но аварийный сигнал срабатывает по окончании движения. Проверьте

наличие трещин, т.д. в воздухопроводе. Отклонение регулирования вертикального цилиндра по скорости,

неправильно настроенный датчик или неисправный цилиндр, т.д.

Свяжитесь с сервисным центром.

5. Если вертикальное движение невозможно.

Воздухопровод, вертикальный цилиндр или электромагнитный распределитель неисправны, т.д.

Свяжитесь с сервисным центром.

верт. цилиндр

7-149

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

U850

ATC ROTARY ARM MOVEMENT ERROR

Содержание ошибки

Вращательное (поворотное) движение руки не завершено по таймеру.

• Проверьте давление воздуха.

Проверка & Решение

• Проверьте, нет ли соударений с чем-либо во время движения.

Решения (Детали)

Данный аварийный сигнал срабатывает, если движение руки не прекращается в течение заданного

интервала времени после срабатывания сигнала вращательного (поворотного) движения руки.

Вращ. цилиндр

Шестерни руки

поворотное движение руки АТС

1. Проверьте давление воздуха. Движение руки не может закончиться из-за перепада давления воздуха.

2. Если движение не прекращается из-за помехи в виде руки

Проверьте наличие объектов, которые могут мешать вращению (повороту) руки, и любых секций, которым может

мешать рука или электрод, т.д. Удалите мешающие объекты, затем начните сначала.

ПРИМЕЧАНИЕ

• Если мешающий объект удален, рука может мгновенно переместиться из-за остаточного

давления воздуха. Не допускайте попадания рук, т.д. на пути движения руки.

3. При наличии помехи в виде зажима оси С при смене электрода

Проверьте направление установки электрода и штревеля. Если зажим оси С мешает движению, отрегулируйте

положение смены устройства АТС. Свяжитесь с сервисным центром.

ATC координаты смены

ATC статус операции

Можно просмотреть статус ATC.

Запишите состояние работы ATC,

когда возникла тревога, и сообщите

в сервисный центр.

БАЗОВЫЕ НАСТРОЙКИ>

ПАРАМ. МАШИНЫ. >

НАСТРОЙКИ ОБСЛУЖИВАНИЯ>

НАСТРОЙКИ АТС

7-150

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

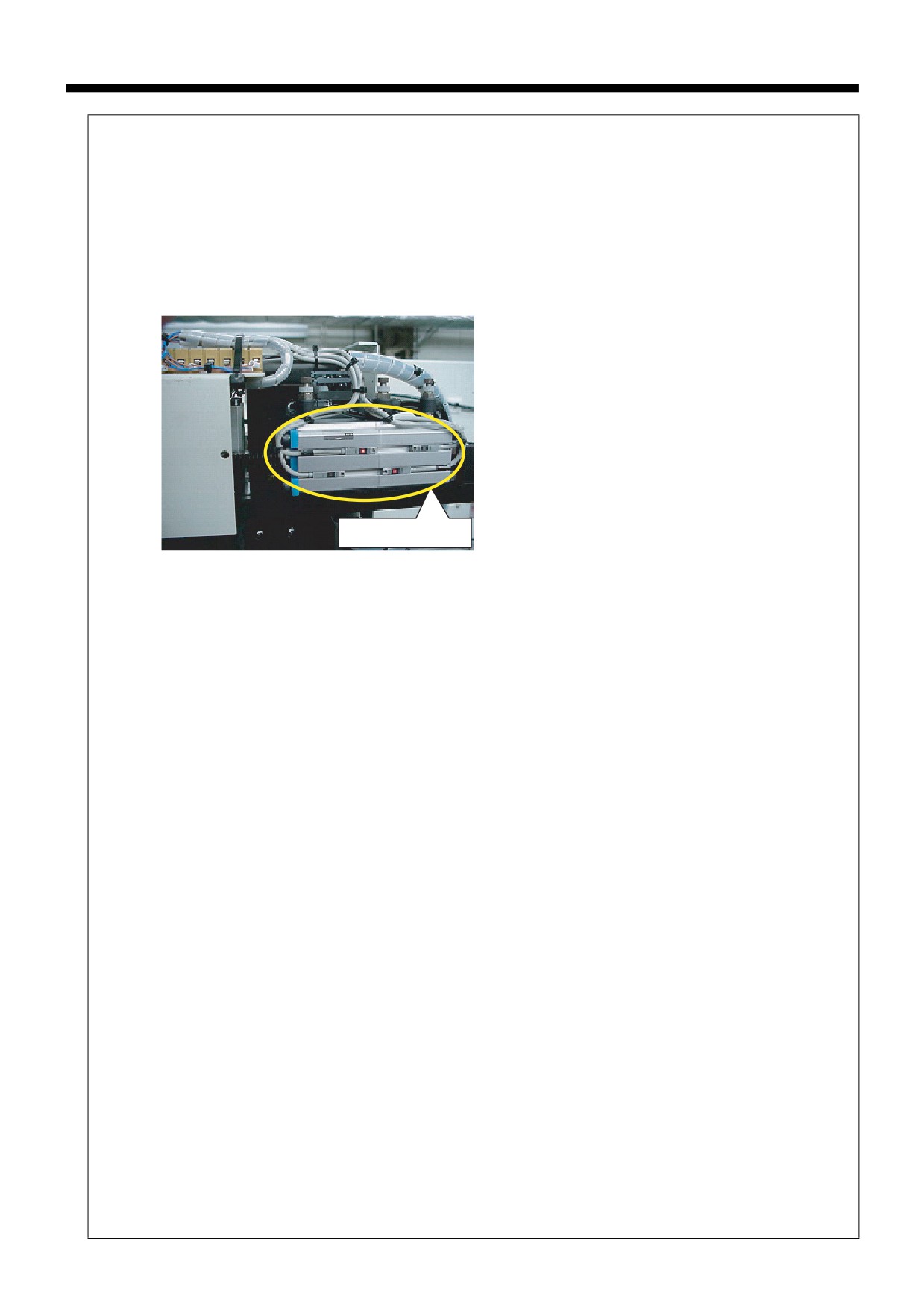

4. Если вращательное движение возможно, но аварийный сигнал срабатывает по окончании движения.

Проверьте наличие инородных материалов в секции шестерен руки. Проверьте наличие трещин, т.д. в

воздухопроводе.

Отклонение регулирования вращающегося цилиндра по скорости, неправильно настроенный датчик или

неисправный цилиндр, т.д. Свяжитесь с сервисным центром.

5. Если вращательное движение невозможно.

Воздухопровод, вращающийся цилиндр или электромагнитный распределитель неисправны, т.д.

Свяжитесь с сервисным центром.

Вращ. цилиндр

7-151

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

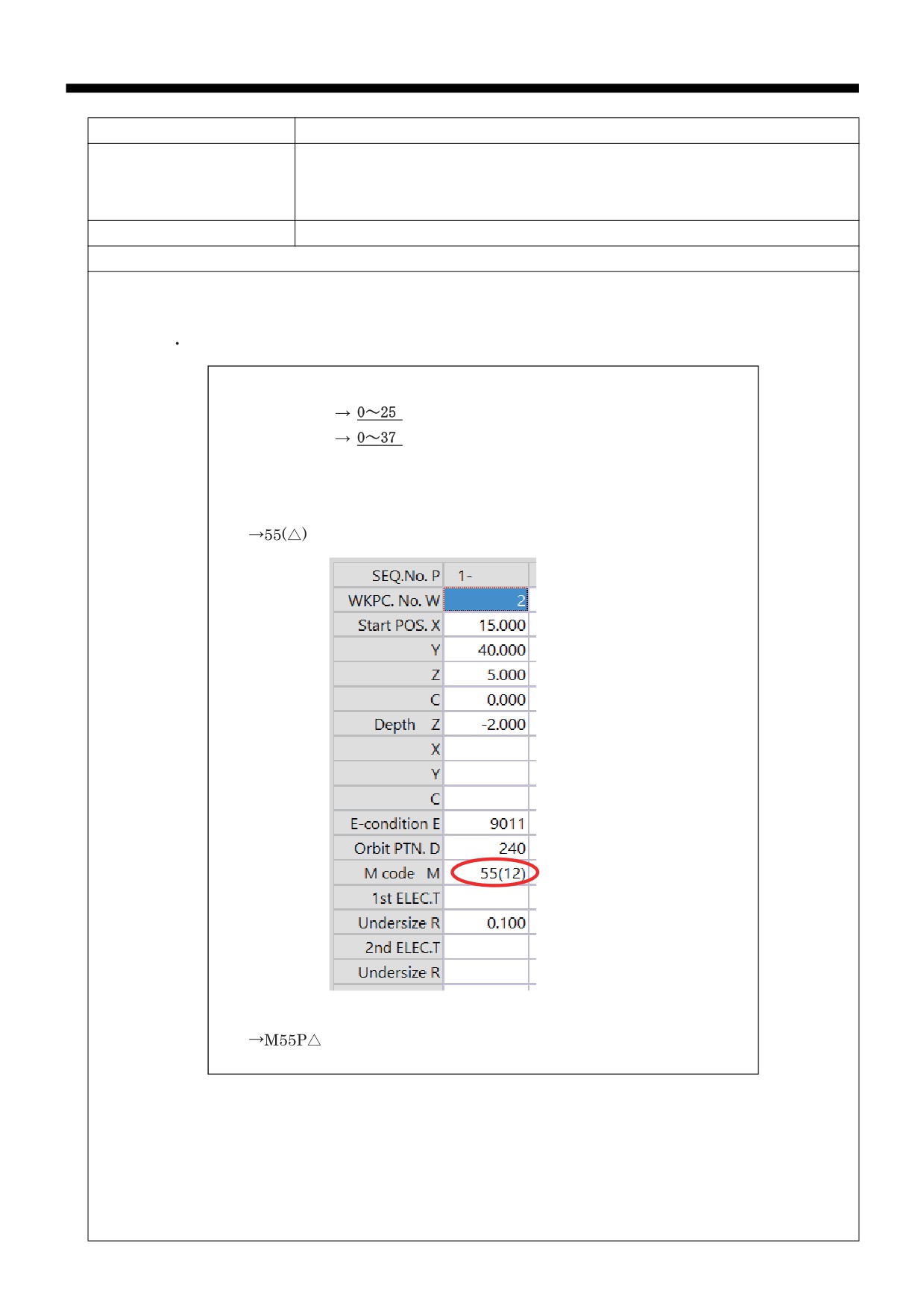

U855

M55P No. Error

Содержание ошибки

Обозначение позиции для команды позиционирования рабочей

ванны превысило допустимый диапазон.

Проверка & Решение

Свяжитесь с сервисным центром.

Решения (Детали)

Данный аварийный сигнал срабатывает, если положение рабочей ванны, заданное в программе, превышает

допустимый диапазон станка.

Проверьте значение команды подъема/опускания рабочей ванны в программе.

Максимальное положение указывается для каждой модели.

SV8P

Укажите положение в пределах следующего

SV12P

диапазона.

Метод подачи команды подъема/опускания рабочей ванны

• Команда подъема/опускания в программе E.S.P.E.R

(∆ = заданное положение рабочей ванны)

• Команда подъема/опускания в программе ЧПУ

(∆ = заданное положение рабочей ванны)

7-152

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

U857

SEAL ERROR

Содержание ошибки

Полное состояние не было достигнуто даже по истечении указанного

интервала времени после включения быстрого наполнения.

• Проверьте заглушку рабочей ванны и уплотнения секции подъема

рабочей ванны.

Проверка & Решение

• Свяжитесь с сервисным центром

Решения (Детали)

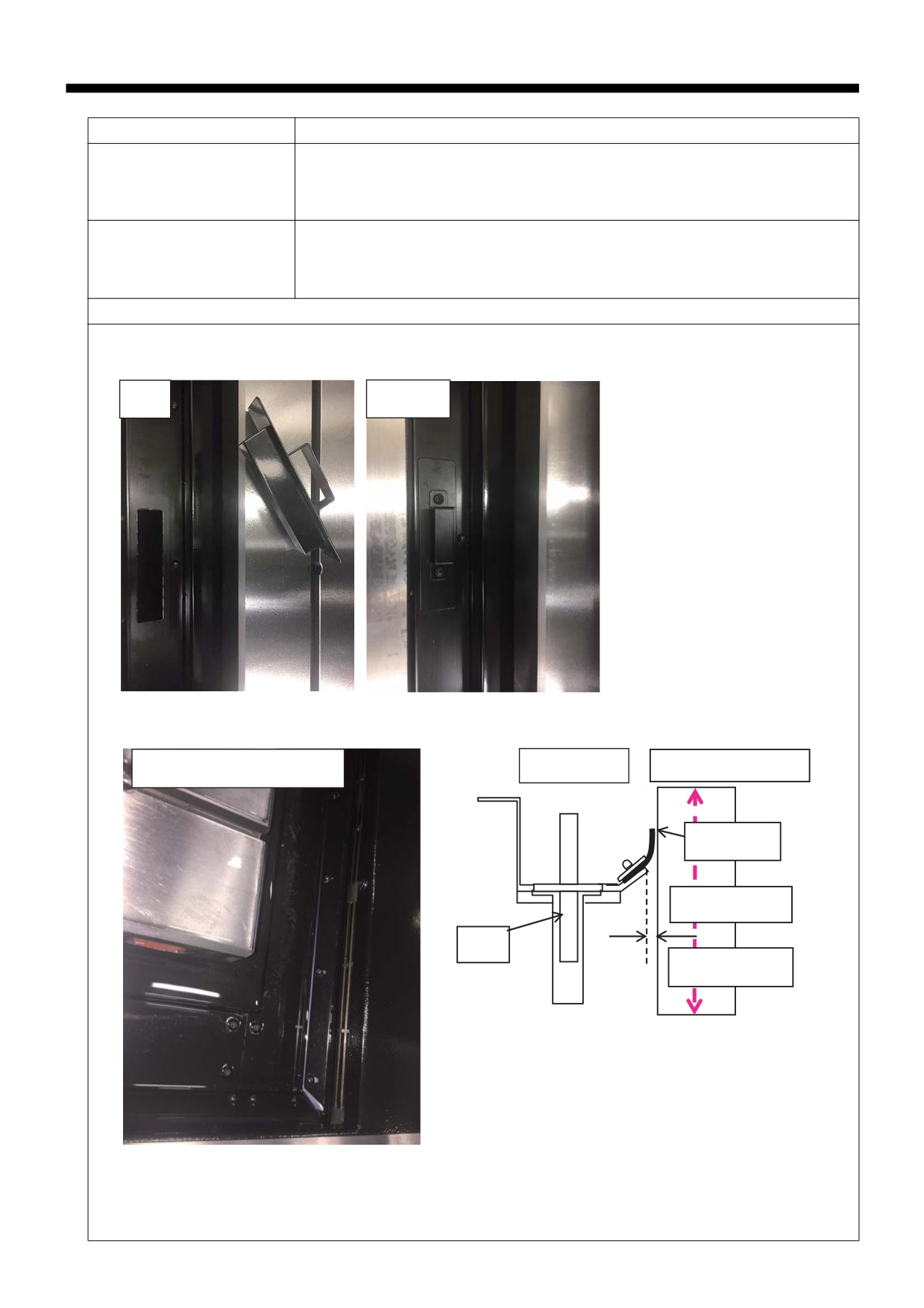

1. Проверьте заглушку и сетчатый фильтр в рабочей ванне. Удалите любые инородные материалы, если имеются.

Убедитесь, что заглушка плотно закрыта.

Сетчатый

Заглушка

фильтр

2. Проверьте поверхность между внутренней стороной ванны и резиновым уплотнением и удалите инородные

материалы. Проверьте прорези на листовом металле на внутренней стороне рабочей ванны и удалите инородные

материалы, если имеются.

Подъем рабочей ванны

Упорный

Подъем рабочей ванны

- Сливное отверстие жидкости

кронштейн

Уплотнение

Спереди 2.6 мм

Заглушка

Слева/справа

3.0мм

3. Удалите любые инородные материалы из всасывающего отверстия насоса в резервуаре для диэлектрика.

4. Удалите любые инородные материалы из питающего отверстия для диэлектрической жидкости в рабочей ванне.

5. Очистите поплавок уровня жидкости в рабочей ванне.

7-153

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

U867

FLAME DETECTED

Содержание ошибки

Датчик пламени обнаружил возгорание.

Работа может вновь начаться, если возгорание потушено, а

Проверка & Решение

аварийный сигнал сброшен.

Решения (Детали)

Данный аварийный сигнал срабатывает, если датчик пламени обнаружил возгорание.

(Если используется датчик пламени.)

1. Сигнализация может быть сброшена при помощи кнопки «RESET (СБРОС)» после тушения возгорания.

Проверьте причину обнаружения пламени.

Проверьте уровень диэлектрика и правильность направления эмиссионной насадки для диэлектрической

жидкости и эмиссии диэлектрической жидкости на электрод, т.д. Свяжитесь с сервисным центром.

• Датчик пламени используется для улучшения пожарной безопасности. Датчик пламени

предотвращает повреждения от огня, останавливая обработку перед включением

автоматической системы пожаротушения.

(Датчик пламени не тушит огонь. При возгорании срабатывает система пожаротушения.)

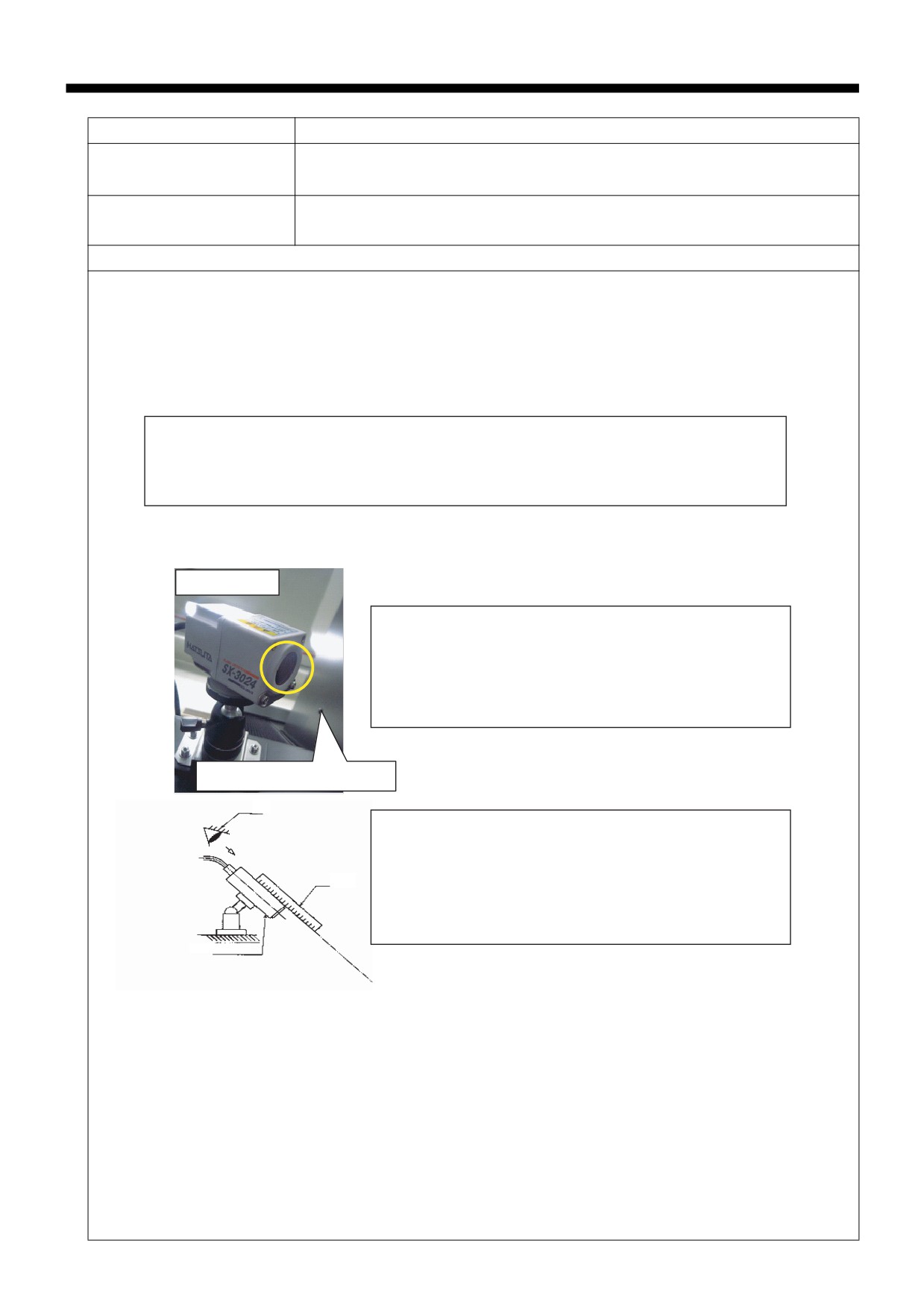

2. Очистите оптический датчик пламени и проверьте направление установки датчика.

Датчик пламени

• Если оптический датчик пламени загрязнен, возгорания

определяются неправильно. Всегда проверяйте и очищайте

оптический датчик перед запуском электроэрозионного

станка.(Вытирайте любую грязь мягкой тканью. При

необходимости используйте нейтральный детергент или

спирт.)

Зона обнаружения датчика

Взгляд

• Перед поставкой станка датчик пламени устанавливается в

оптимальном направлении для обнаружения возгорания в зоне

вокруг рабочей ванны. Если направление датчика пламени

Шкала

необходимо изменить, отрегулируйте его. (При изменении

направления возгорания обнаруживаются неправильно. Более

подробно о регулировке направления смотрите в отдельном

руководстве по эксплуатации.)

Датчик

3. Проверьте манометр автоматической системы пожаротушения и посмотрите, не отработаны ли химические

вещества.

* Если использовалась автоматическая система пожаротушения и химические вещества отработаны, замените

автоматическую систему пожаротушения или произведите заправку баллона и замену пиропатрона.

Свяжитесь с сервисным центром.

7-154

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

U914

CAN'T SPINDLE ON FOR FLUID OFF

Вращение шпинделя осуществлялось при отключения подачи

Содержание ошибки

диэлектрика. Если подача диэлектрика выключалась при вращении

шпинделя.

• При вращении шпинделя во время настройки нажмите «Fluid

Conditioning Position» и включите подачу диэлектрика до начала

вращения шпинделя.

Проверка & Решение

• При вращении шпинделя во время выполнения программы включите

«Циркуляция жидкости» и «Dielectric fluid » до начала выполнения

программы.

Решения (Детали)

Данный аварийный сигнал срабатывает, если команда вращения шпинделя подается во время

отключения подачи диэлектрической жидкости.

→ Диэлектрическая жидкость должна циркулировать во время вращения шпинделя для его

охлаждения.

1. Если команда вращения шпинделя подается во время отключения подачи диэлектрика.

→ Включите подачу диэлектрической жидкости до того как отдать команду вращения шпинделя.

2. Если подача диэлектрической жидкости отключена во время вращения шпинделя

→ Не отключайте подачу диэлектрической жидкости во время вращения шпинделя.

• Для вращения шпинделя во время настройки нажмите «FLUID CONDITIONING» и

включите подачу диэлектрика, а затем вращайте шпиндель.

• При вращении шпинделя во время выполнения программы включите «FLUID

CIRCULATION» и «DIELECTRIC FLUID» до начала выполнения программы.

7-155

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

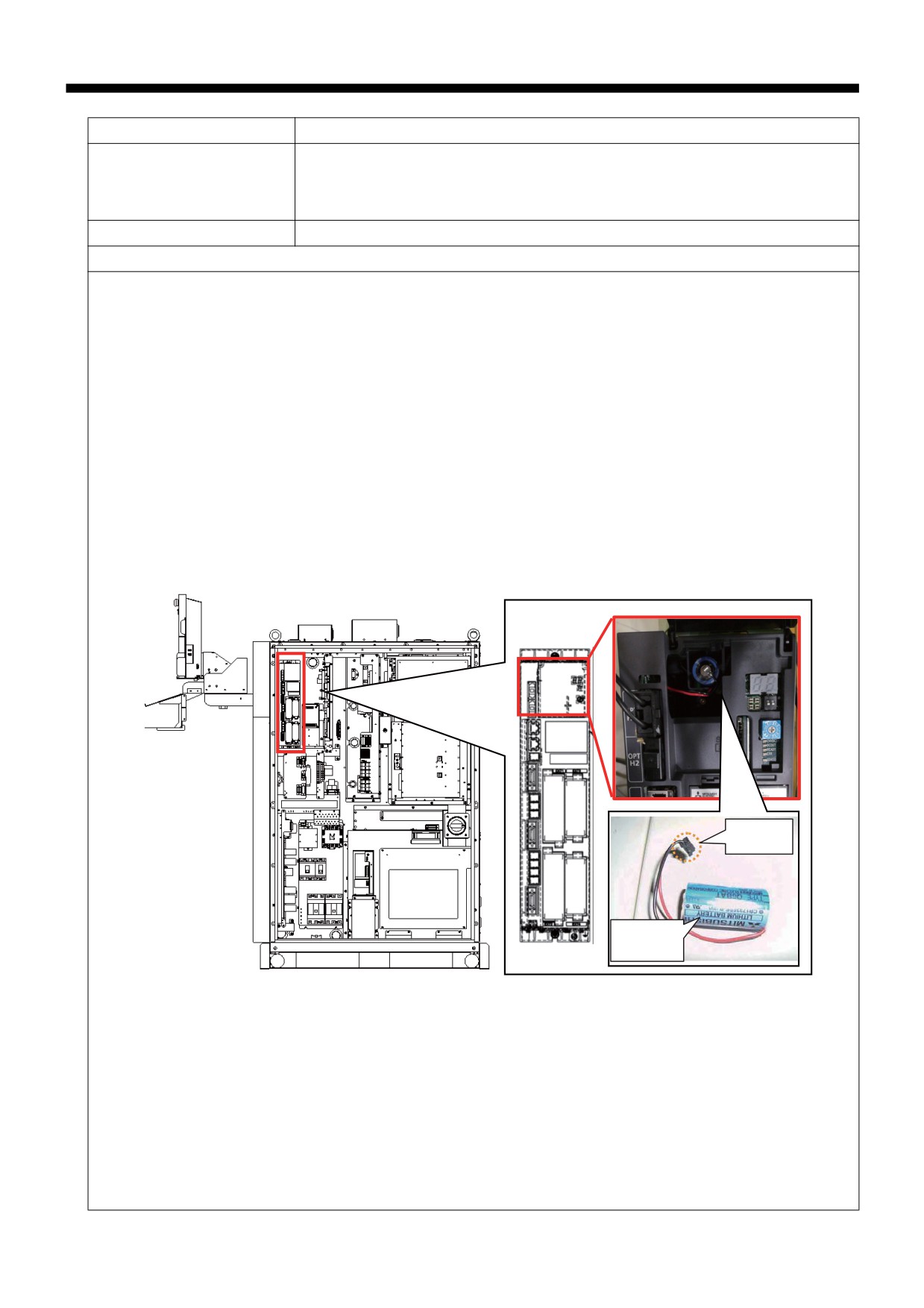

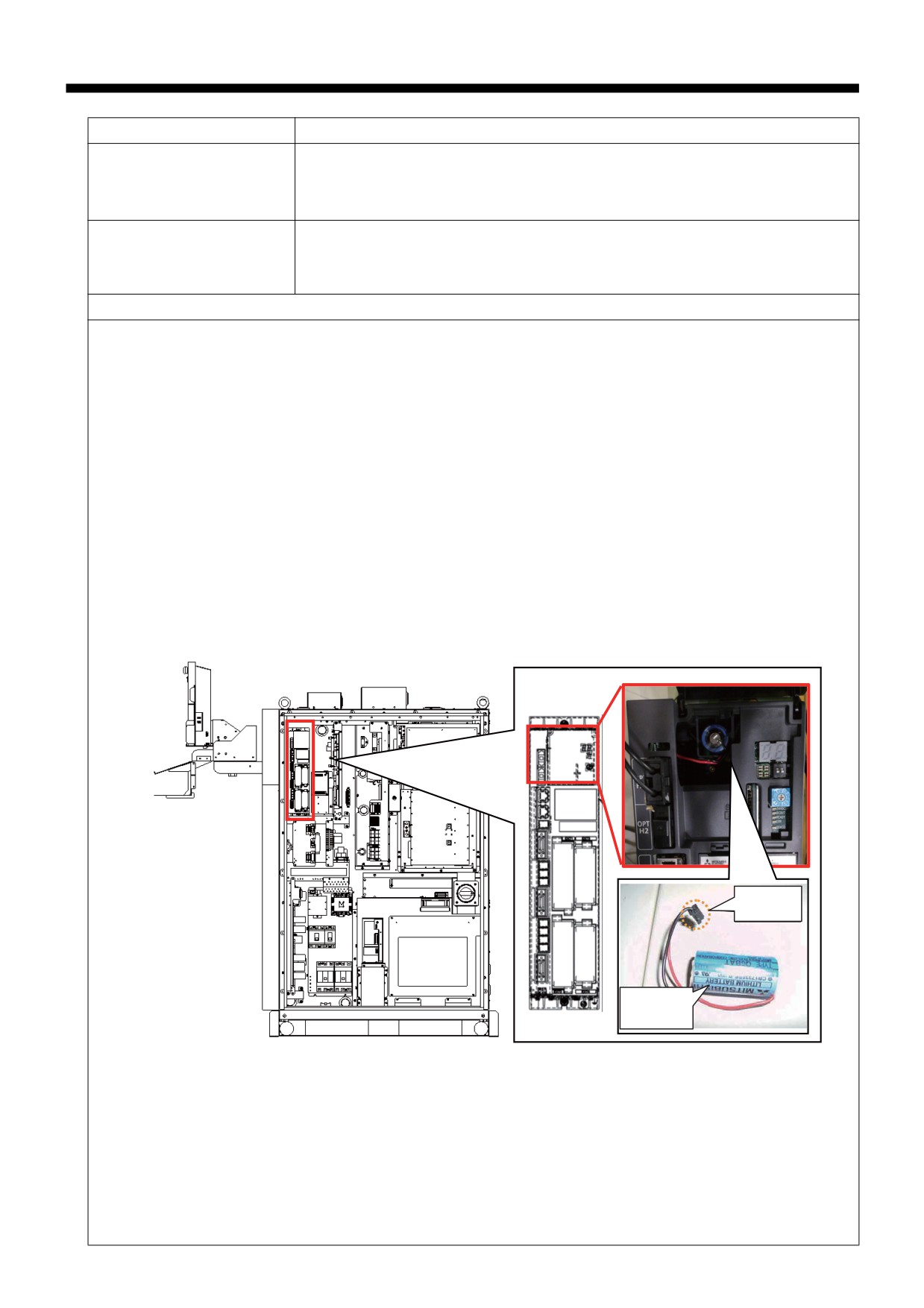

Z10

BACKUP BATTERY ABNORMAL

Message & Details

Аккумулятор для сохранения данных в ЧПУ разряжен, резервное

копирование данных невозможно.

Проверка & Решение

Обратитесь в сервисный центр. Требуется замена батареи.

Решения (Детали)

Этот сигнал тревоги возникает, если напряжение батареи ЧПУ заметно упало.

Аккумулятор необходимо периодически заменять, чтобы обеспечить сохранение внутренних данных

(аккумулятор следует заменять каждые пять лет).

Обратитесь в сервисный центр для замены батареи.

1. Если работа станка была приостановлена на долгое время, или если батарея была только что

заменена, не выключайте ЧПУ на некоторое время для зарядки батареи.

Если ошибка возникает сразу после замены батареи, проверьте соединение разъема батареи.

2. Если с момента последней замены батареи прошло более пяти лет, батарею необходимо

заменить немедленно. Обратитесь в сервисный центр.

После замены аккумулятора оставьте питание включенным на 24 часа, чтобы аккумулятор

полностью зарядился.

ЧПУ

Разъём

батарейки

Батарейка

ЧПУ

Состояние со снятой металлической

частью с задней стороны блока

управления ЧПУ.

7-160

III. Техобслуживание и список ошибок

4. Поиск и устранение неисправностей

№ ошибки

Z52

BACKUP BATTERY LOW

Message & Details

Обнаружено падение напряжения батареи, используемой для

сохранения внутренних данных ЧПУ.

Сообщите о состоянии инженеру Mitsubishi Electric. Может

Проверка & Решение

потребоваться замена батареи. Если это происходит во время

обработки, замените аккумулятор после завершения обработки.

Решения (Детали)

Этот сигнал тревоги возникает, если напряжение батареи ЧПУ заметно упало.

Аккумулятор необходимо периодически заменять, чтобы обеспечить сохранение внутренних данных

(аккумулятор следует заменять каждые пять лет).

1. Если работа станка была приостановлена на долгое время, или если батарея была только что

заменена, не выключайте ЧПУ на некоторое время для зарядки батареи.

2. Если с момента последней замены батареи прошло более пяти лет, батарею необходимо

заменить немедленно. Обратитесь в сервисный центр.

Если работа станка будет продолжена при низком напряжении батареи, сработает ошибка

НАПРЯЖЕНИЕ РЕЗЕРВНОЙ БАТАРЕИ Z10 и резервное копирование содержимого памяти S-

RAM не будет выполнено. Перед этим необходимо заменить батарею.

После замены аккумулятора оставьте питание включенным на 24 часа, чтобы аккумулятор

полностью зарядился.

ЧПУ

Разъём

батарейки

Батарейка

ЧПУ

Состояние со снятой металлической

частью с задней стороны блока

управления ЧПУ.

7-161

содержание      ..     18      19      20
