КООРДИНАТНО-ПРОШИВНЫЕ СИСТЕМЫ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ (МОДЕЛЬ SV-P, SG серии). Краткое руководство - часть 18
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
M627
OUT OF MARGIN
Содержание ошибки
Разница между повторными измерениями превысила допуск.
Проверка & Решение
Очистите поверхность заготовки и повторите еще раз.
Решения (Детали)
Данный сигнал срабатывает, если результаты повторного измерения превышают допустимый диапазон.
1) Поверхность заготовки или электрода может быть загрязнена. Очистите ее.
Убедитесь, что заготовка и электрод надежно закреплены.
2) Очистите поверхность эталонной сферы и контрольного электрода.
(Убедитесь, что поверхность сферы не повреждена.)
Убедитесь, что эталонная сфера и контрольный электрод надежно закреплены.
3) Значение, введенное для допустимой погрешности или количества повторов, может быть слишком
жестким.
Точное позиционирование не будет устойчивым, если используется электрод после обработки или
заготовка с шероховатой поверхностью.
(По умолчанию допустимая погрешность задается как 0,010, а количество повторов - 1.)
4) Проверьте окружающую среду и убедитесь, что электроэрозионный станок не подвергается
воздействию ветра от кондиционера воздуха или извне.

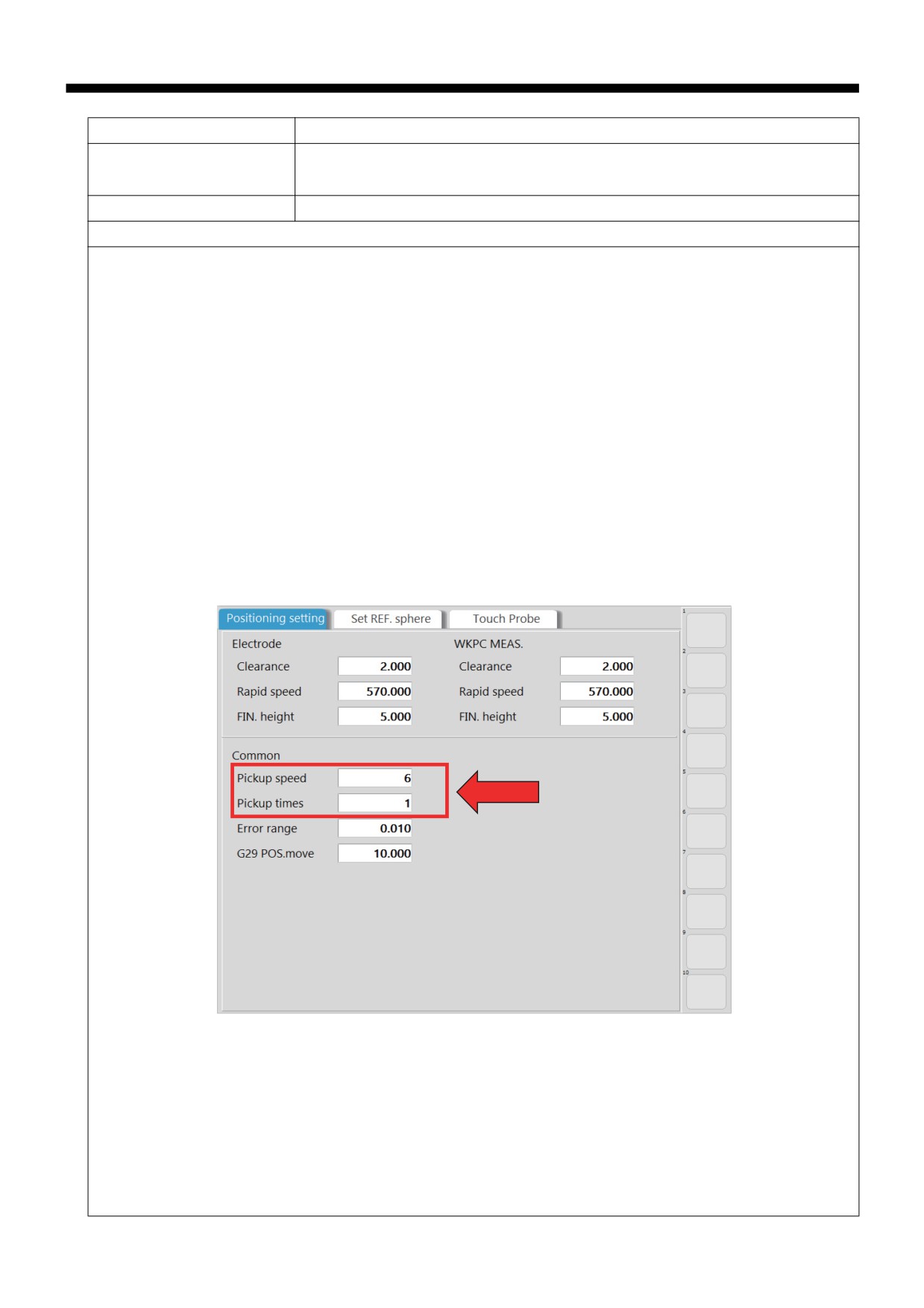

Экран УСТАНОВКА > ПАРАМЕТРЫ ИЗМЕРЕНИЯ
7-114
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
M630
EDGE NOT SAVE
Содержание ошибки
Положение кромки не сохранено при движении до средней точки.
Проверка & Решение
Переместитесь к средней точке после измерения кромки.
Решения (Детали)
Ограничения применимы к ключевым операциям по вводу данных во время перемещения в среднюю
точку, поэтому всегда проводите повторное выполнение согласно следующим действиям.
(* Перемещение в среднюю точку является функцией, используемой только при наличии
многофункционального пульта ручного управления.)

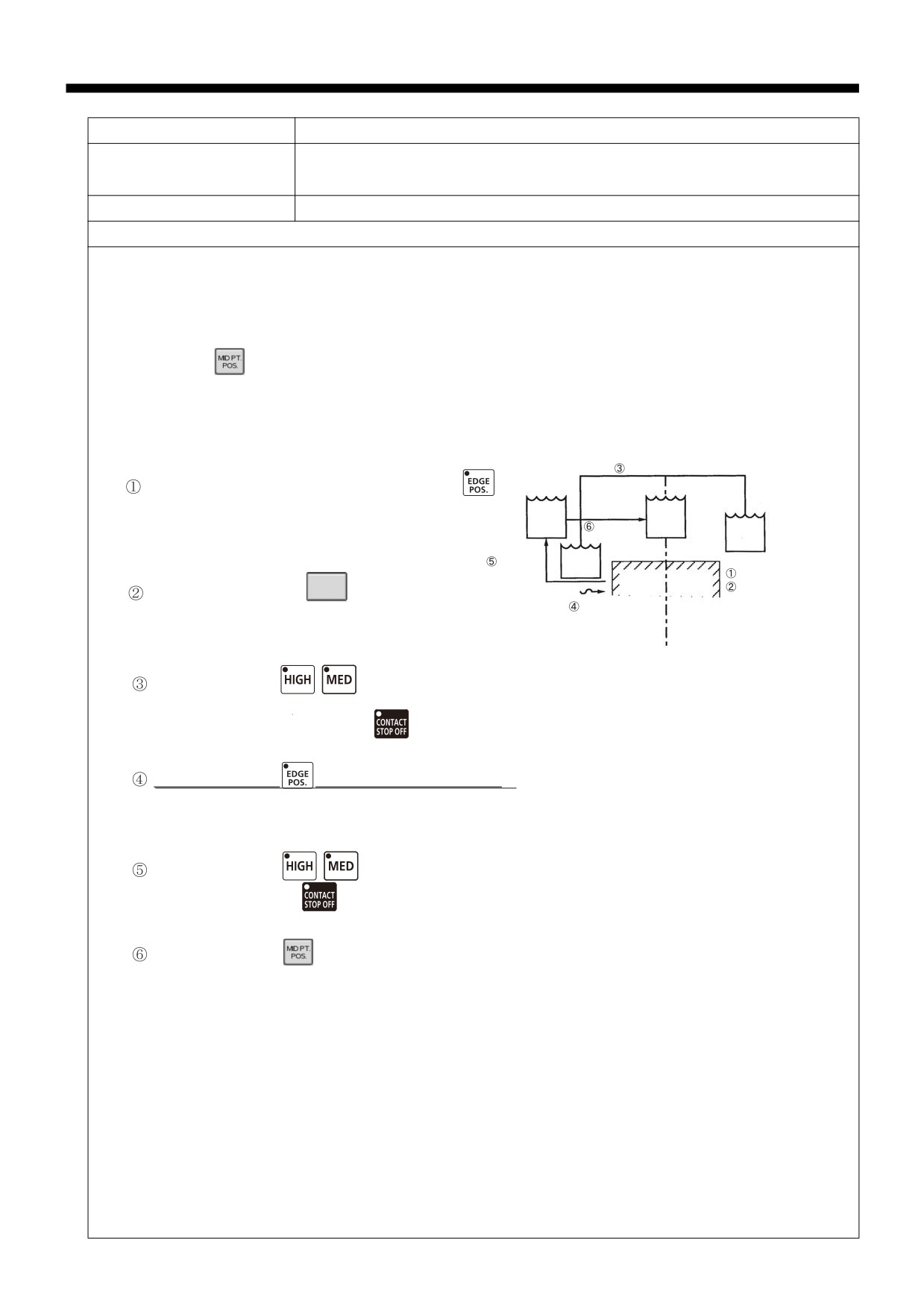

Средняя точка
Она используется для обнаружения одного центра оси заготовки с применением функций установки нуля и
позиционирования кромки.
Как использовать
Ручное перемещение
Нажмите клавишу пульта ручного управления
и нажмите клавишу оси, которую следует
Электрод
Электрод
расположить с краю, выполняется определение
перемещ. в
ср. точку
Электрод
положения кромки.
Ручное
Электрод
перемещение
Касание кромки
SET
Заготовка
ZERO
Обнуление
При нажатии клавиши
пульта ручного
Касание кромки
управления нажмите клавишу оси, расположенную
с краю в шаге 1, и задайте относительное
положение, равное 0.
Нажмите клавиши
пульта ручного
управления и вручную переместите ось подальше
от заготовки нажатием клавиши
и клавиши
оси.
Нажмите клавишу
пульта ручного управления и
выполните позиционирование кромки.
При этом автоматически запоминается положение
кромки при завершении позиционирования.
Нажмите клавиши
пульта ручного
управления, клавишу
и клавишу оси для вывода
оси из работы посредством толчковой подачи.
Нажмите клавишу
пульта ручного управления и
клавишу оси для оси, которую следует переместить в
среднюю точку. Если клавиша оси нажата, ось
перемещается в среднюю точку положения, в котором
завершено позиционирование кромки.
* Положение при завершении позиционирования кромки запоминается как действительное положение.
При перемещении электрода поднимите его таким образом, чтобы он не соприкасался со столом.
7-115
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
M667
DISCHARGE-POS. INTERLOCK
Была предпринята попытка позиционирования с искрой в
Содержание ошибки
направлении, отличном от Z-направления, когда функция
«DISCHARGE-POS.Z-» на экране МОНИТОРА включена.
Чтобы выполнить измерение с искрой в направлении, отличном от
Проверка & Решение
Z-, выключите функцию «DISCHARGE-POS.Z-» на экране МОНИТОР.
Решения (Детали)
Данный аварийный сигнал срабатывает, если позиционирование с искрой выполняется в направлении, ином
чем -Z.
(Это случается, если включен выключатель направления -Z позиционирования электрического разряда.)
1) При выполнении позиционирования с помощью электрического разряда в направлении -Z.
Ключ может быть введен неправильно. Выполните сброс и снова выполните позиционирование.
2) При выполнении позиционирования с искрой в направлении, отличном от -Z.
В целях безопасности по умолчанию применяется блокировка в направлениях, отличных от
положения электрического разряда -Z.
Позиционирование разряда в направлении, отличном от направления -Z, также можно выполнить,

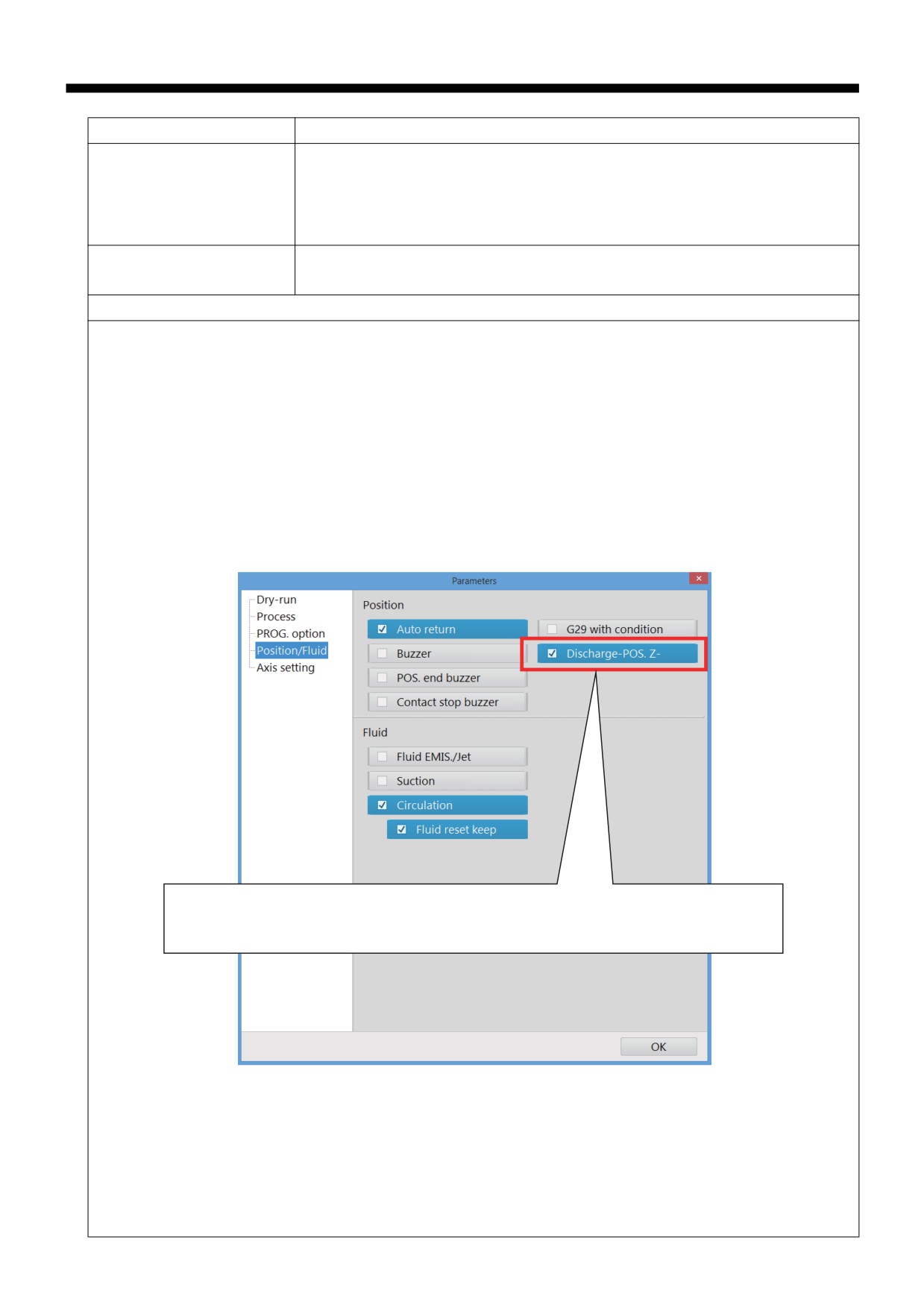

изменив настройку на экране «Операция»> «Монитор обработки»> «Настройка параметров»>
«Диэлектрическая жидкость».
При позиционировании с искрой только в направлении -Z включите данный
выключатель для предотвращения неправильной работы во время позиционирования.
7-116
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
P277
Содержание
MACRO ALM MESG
ошибки
• If the value displayed after the macro alarm message is in the 9000s, a
Проверка & Решение
machining servo setting error has occurred. Review the machining servo and
serve extension settings.
Решения (Детали)
Сообщение и подробные данные
Действия
9000 OUT_OF_VALUE_SV_CODE
• Проверьте значение режима работы сервопривода.
Задан неприемлемый режим работы сервопривода.
9001 DELETE_SV_CODE_PARA1
• Введена недействительная автоматическая настройка расширения.
Удалите автоматическую настройку расширения 1
Удалите настройку.
9002 DELETE_SV_CODE_PARA2
• Введена недействительная автоматическая настройка расширения.
Удалите автоматическую настройку расширения 2.
Удалите настройку.
9003 DELETE_SV_CODE_PARA3
• Введена недействительная автоматическая настройка расширения.
Удалите автоматическую настройку расширения 3.
Удалите настройку.
9004 SV_CODE_PARA1_NO_VALUE
• Введите автоматическую настройку расширения 1.
Введите автоматическую настройку расширения 1.
9005 SV_CODE_PARA2_NO_VALUE
• Введите автоматическую настройку расширения 2.
Введите автоматическую настройку расширения 2.
9017 OUT_OF_VALUE_SV_CODE_NOCH7
• Проверьте седьмую цифру режима работы сервопривода.
7-я цифра серворежима установлена на недоступный серворежим.
9018 OUT_OF_VALUE_SV_CODE_NOCH8
• Проверьте восьмую цифру режима работы сервопривода.
8-я цифра серворежима установлена на недоступный серворежим.
9019 OUT_OF_VALUE_SV_CODE_NOCH9
• Проверьте девятую цифру режима работы сервопривода.
9-я цифра серворежима установлена на недоступный серворежим.
9020 MCN_DIR_ILLEGAL_C_AXIS
• Одноосная обработка по оси C невозможна в следующих случаях.
Недопустимое направление обработки по оси C.
9-я цифра: значение, отличное от 0 6-я цифра: 9
8-я цифра: значение, отличное от 0
7-я цифра: значение, отличное от 0, 1
• Ось C не может управляться для трехмерной орбиты в режиме переменной
скорости (2-я цифра установлена на 4 или 5).
9021 MCN_DIR_ILLEGAL_PLURAL_AXES
• Многоосная обработка по осям X, Y и Z невозможна в следующих случаях.
Недопустимое направление многоосной обработки.
Действительны команды для однокоординатной обработки.
Девятая цифра: значение, отличное от 0
Шестая цифра: 9
Седьмая цифра: значение, отличное от 0, 1
• Ось C не может задаваться для 3D орбиты в режиме работы с переменной
скоростью (вторая цифра задается как 4 или 5).
9022 NOT_M29_SERVO_MODE_ERROR
• Режим работы с переменной скоростью не может использоваться без
Режим переменной скорости используется без бокового серво.
бокового серводвижения.
9023 NOT_M29_ORBIT_PTN_ERROR
• Если не используется боковое серводвижение, 3D шаблон орбиты нельзя
3D шаблон орбиты используется для обработки в направлении,
использовать для обработки в направлении, отличном от направления -Z
отличном от направления -Z, без бокового серводвижения.
или обработки с поднутрением.
9101 SV_CODE_PARA1_MINUS
• Задайте значение больше 0.
Значение автоматического расширения 1 отрицательное.
9102 SV_CODE_PARA2_MINUS
• Задайте значение больше 0.
Значение автоматического расширения 2 отрицательное
9104 SV_CODE_PARA1_UNDER_Z_TOO_SMALL
• Верхняя/нижняя орбита слишком мала для шаблона 3D орбиты, поэтому
Значение верхней/нижней орбиты слишком мало.
электрод и заготовка могут столкнуться. Измените шаблон орбиты на 2D
орбиту или увеличьте значение верхней/нижней орбиты.
9105 SV_CODE_PARA2_UNDER_Z_TOO_SMALL
• Верхняя/нижняя орбита слишком мала для шаблона 3D орбиты, поэтому
Значение верхней/нижней орбиты слишком мало.
электрод и заготовка могут столкнуться. Измените шаблон орбиты на 2D
орбиту или увеличьте значение верхней/нижней орбиты.
9106 ME_PACK_DELTAZ_TOO_LARGE_ SV_PARA1
• Значение Δ Z слишком велико для значения серводвижения 1 в ME-Pack.
Значение Δ Z слишком велико в ME-Pack .
Задайте значение Δ Z меньше, чем значение верхнего/нижнего размера.
7-117
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
Сообщение и подробные данные
Действия
9107 ME_PACK_DELTAZ_TOO_LARGE_SV_PARA1
•
Значение Δ Z слишком велико для значения серводвижения 1 в ME-Pack.
Значение Δ Z слишком велико в ME-Pack .
Задайте значение Δ Z меньше, чем значение верхнего/нижнего размера
9108 SV_CODE_PARA3_OUT_OF_VALUE
• Введите следующее значение.
Значение автоматической настройки расширения 3 не находится в
Выбор метода обработки
пределах указанного диапазона.
0: Обработка верхней/нижней поверхности
1.0: Обработка верхней/нижней стороны
2.0: Обработка верхней поверхности
3.0: Обработка нижней поверхности
4.0: Обработка сторон
9109 UNDCUT_ILLEAGAL_SV_AT_3D_ORBIT
• Установите серворежим, отличный от S40 или S50.
S40 и S50 не могут использоваться с 3D орбитальной обработкой
поднутрений.
9110 UNDCUT_ILLEAGAL_ORBIT_PATTERN
• Измените шаблон орбиты.
Была дана команда орбиты, недопустимой для обработки поднутрений.
9201 ONLY_CIRCL_ORBIT_PERMITTED
• Задайте круговую орбиту.
Только круговая орбита допустима.
9202 NOT_HERIC_ONLY_Z+C_AXIS_PERMITTED
• Задайте обработку в направлении оси Z-C.
Задана обработка не в направлении оси Z-C.
9203 SV_CODE_PARA1_OUT_OF_RANGE_0 ~ 89.0
• Задайте значение больше 0, но меньше 90.
Значение серворежима 1 не в пределах указанного диапазона.
9204 SV_CODE_PARA3_OUT_OF_VALUE
• Введите следующее значение.
Значение серворежима 3 не в пределах указанного диапазона.
Выбор метода обработки
0: Обработка верхней/нижней поверхности
1.0: Обработка верхней/нижней стороны
2.0: Обработка верхней поверхности
3.0: Обработка нижней поверхности
4.0: Обработка сторон
9310 SV_CODE_PARA1_MINUS
• Задайте положительное значение серворежима 1.
Значение серворежима 1 отрицательное.
9320 SV_CODE_PARA1_OUT_OF_RANGE_10 ~ 80
• Задайте значение асерворежима 1 как 10.0 или выше, но меньше 80.0.
Значение серворежима 1 не в пределах указанного диапазона.
9400 SV_CODE_PARA1_MINUS
• Задайте положительное значение серворежима 1.
Значение серворежима 1 отрицательное.
9401 SV_CODE_PARA2_MINUS
• Задайте положительное значение серворежима 2.
Значение серворежима 2 отрицательное.
9402 SV_CODE_PARA3_MINUS
• Задайте положительное значение серворежима 3.
Значение серворежима 3 отрицательное.
9403 SV_CODE_ NOCH7_NOCH9_COMBI_ERROR
• Это ошибка комбинации 7-го и 9-го знака серворежима. Нельзя
Сочетание отметок 7 и 9 серворежима неверно.
использовать периодическое деление и вертикальную обработку..
9404 SV_CODE_PARA1_TOO_LARGE
• Задайте значение серворежима 1 как 0,1 мм или меньше.
9405 SV_CODE_PARA2_TOO_LARGE
• Задайте значение серворежима 2 как 0,1 мм или меньше.
9500 SV_CODE_NOCH8_NOCH6_COMBI_ERROR
• Орбита качания увеличения не может использоваться, когда угол бокового
Восьмая и шестая цифры кода S неправильны.
серводвижения равен 0 градусов (6-я цифра - 1).
9501 M29_FREE_MODE_ANGLE0_ERROR
• Невозможно задать свободный режим, если угол бокового серводвижения
В свободном режиме угол бокового серво равен 0 градусов.
равен 0 градусов (шестая цифра равна 1).
9502 D270_NOCH6_NOT_ZERO_ERROR
• Угол бокового серво (значение, отличное от 0 для 6-й цифры) не может
Угол бокового серводвижения задан для трехосной орбиты.
присваиваться при обработке по трехосной орбите (шаблон орбиты D270).
7-118
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
P2001
ILLEGAL G26
Содержание ошибки
Ошибка в команде орбиты.
Проверка & Решение
Выполните сброс с помощью команды для правильной орбиты.
Решения (Детали)
Данный аварийный сигнал срабатывает при неправильном методе подачи команды выбора орбиты.
1. Проверьте данные программы и выясните, имеется ли какая-либо ошибка в разделе команды выбора
орбиты.
2. При использовании функции квадрантной орбиты (четырехзначный образец орбиты) убедитесь, что
включена возможность расширения орбиты.

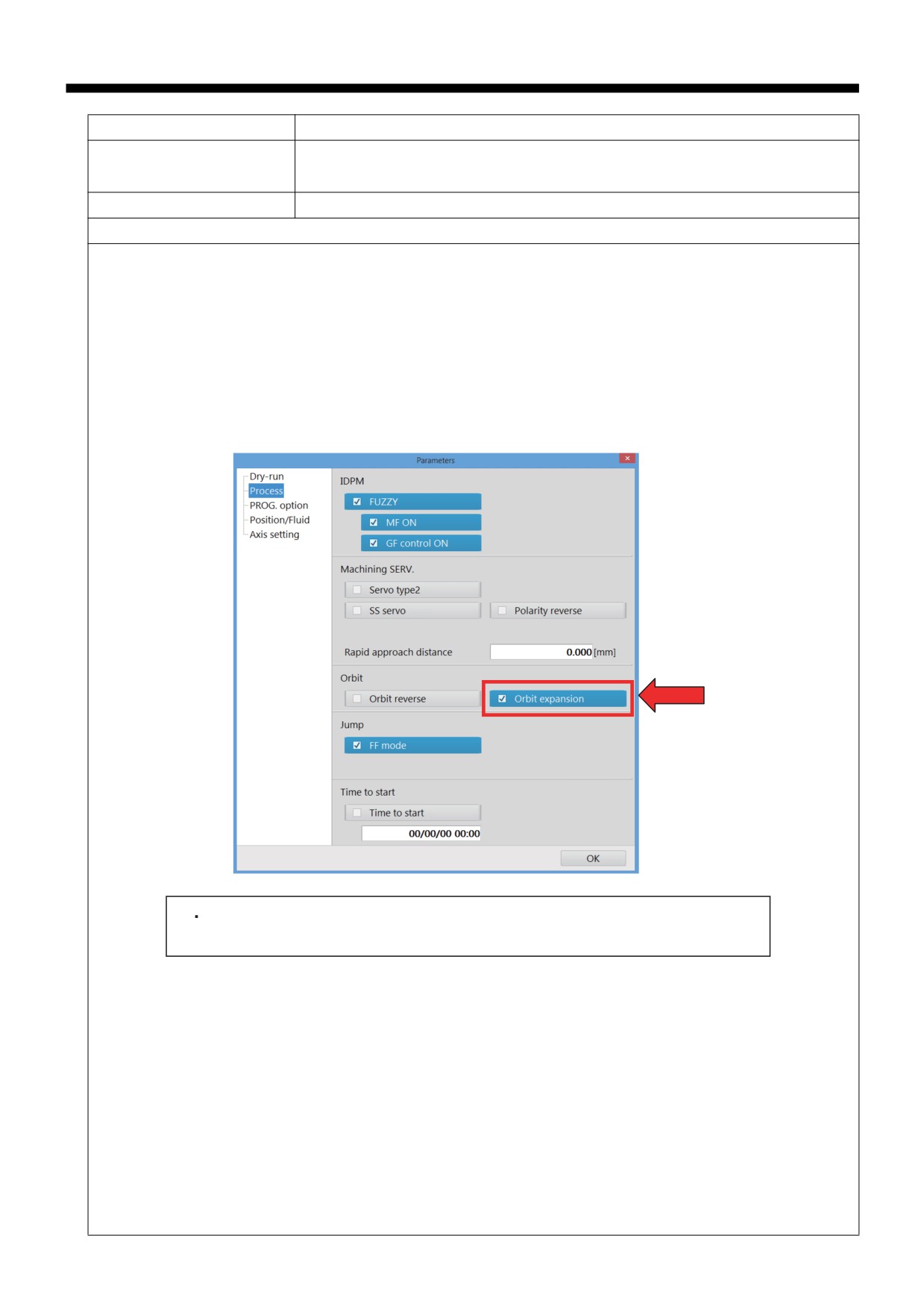

ОПЕРАЦИИ > МОНИТОР ОБРАБОТКИ > ПАРАМЕТРЫ > ПРОЦЕСС
При использовании функции квадрантной орбиты убедитесь, что выключатель
«РАСШИРЕНИЕ ОРБИТЫ» на экране «НАСТРОЙКА ПАРАМЕТРОВ» включен.
При использовании шаблона орбиты, созданного пользователем, убедитесь, что созданный шаблон
орбиты верен.
7-119
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
P3116
M-PACK INVALIDATION ERR.
Содержание ошибки
Все шаги обработки во всем кадре программы ESPER были
аннулированы настройкой недопустимого шага M-PACK.
1) Чтобы аннулировать все шаги обработки во всем кадре,
используйте функцию НЕАКТИВ. БЛОК в меню действий.
Проверка & Решение
2) Позиции ввода в столбце Элек. на экране M-PACK и в строках
Заниж. на экране ПРОГРАММА могут не совпадать.
Решения (Детали)
Данный аварийный сигнал срабатывает при запуске программы, если все этапы обработки в
едином блоке программы ESPER аннулированы настройкой недействительного шага M-PACK.
1) Для аннулирования всех этапов обработки в едином блоке
Выберите блок, который нужно сделать неактиыным на экране M-PACK, и нажмите меню
2) Сопоставьте позиции ввода в столбце «Элек» на экране M-PACK и в строках «Заниж» в ПРОГРАММА.

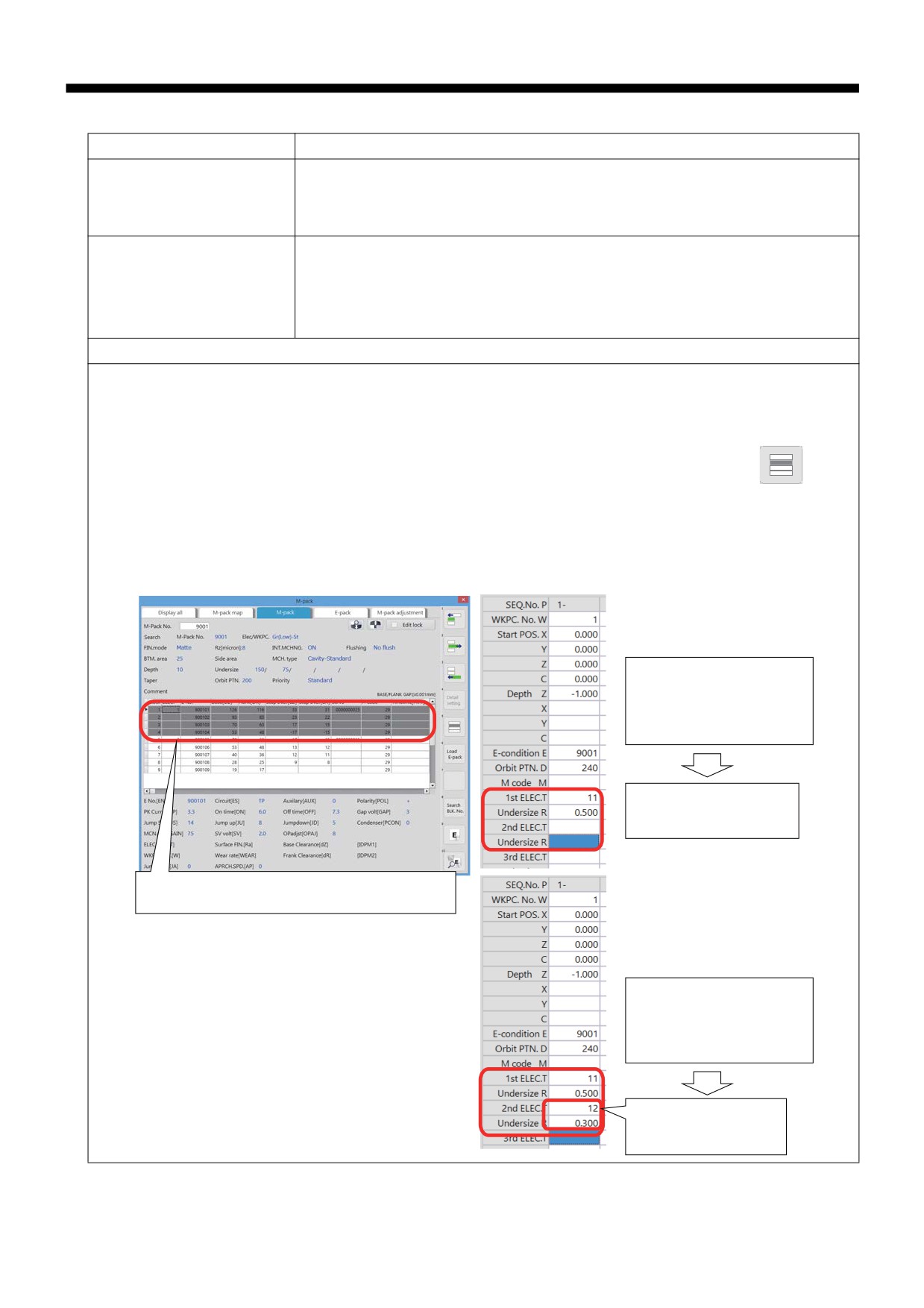

Пример) Начать выполнение программы, в которой используются два электрода, при этом все этапы
условий обработки для 1-го электрода недействительны.
Пример программы,
вызывающей ошибку
Старт программы при наличии
данных только в «1й Элек. T» и
«Заниж. R».
[Аварийный сигнал]
M-PACK INVALIDATION
ERR.
Все этапы обработки для первого электрода отменены, в
M-PACK с двумя электродами
Пример верной программы
Выполнение программы
начинается с данных в «1й
Элек. T» и его «Заниж. R», а
также в «2й Элек. T» и его
«Заниж. R».
[Исполняемая программа]
Обработка только при
использовании 2-го электрода
7-120
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
T208
CONTACT STOP
Содержание ошибки
Соприкосновение оси устранено во время работы в авторежиме.
Проверка & Решение
Снимите с контакта и повторно запустите.
Решения (Детали)
Данный аварийный сигнал срабатывает при обнаружении контакта. Устраните контакт и повторно
запустите систему. (Измените программу таким образом, чтобы во время перемещения не обнаруживался
контакт из-за помех.)
• В некоторых случаях направление, касающееся из-за шлама и т.д., может совпадать с
направлением снятия блокировки.
1) Проверьте направление, в котором применяется блокировка контакта. Перемещайте электрод при
помощи «ИГНОР. КОНТАКТ» в направлении, ином, чем блокировка контакта, в котором отсутствуют
помехи, и снимите с контакта.
(Измените программу таким образом, чтобы во время перемещения отсутствовали помехи.)

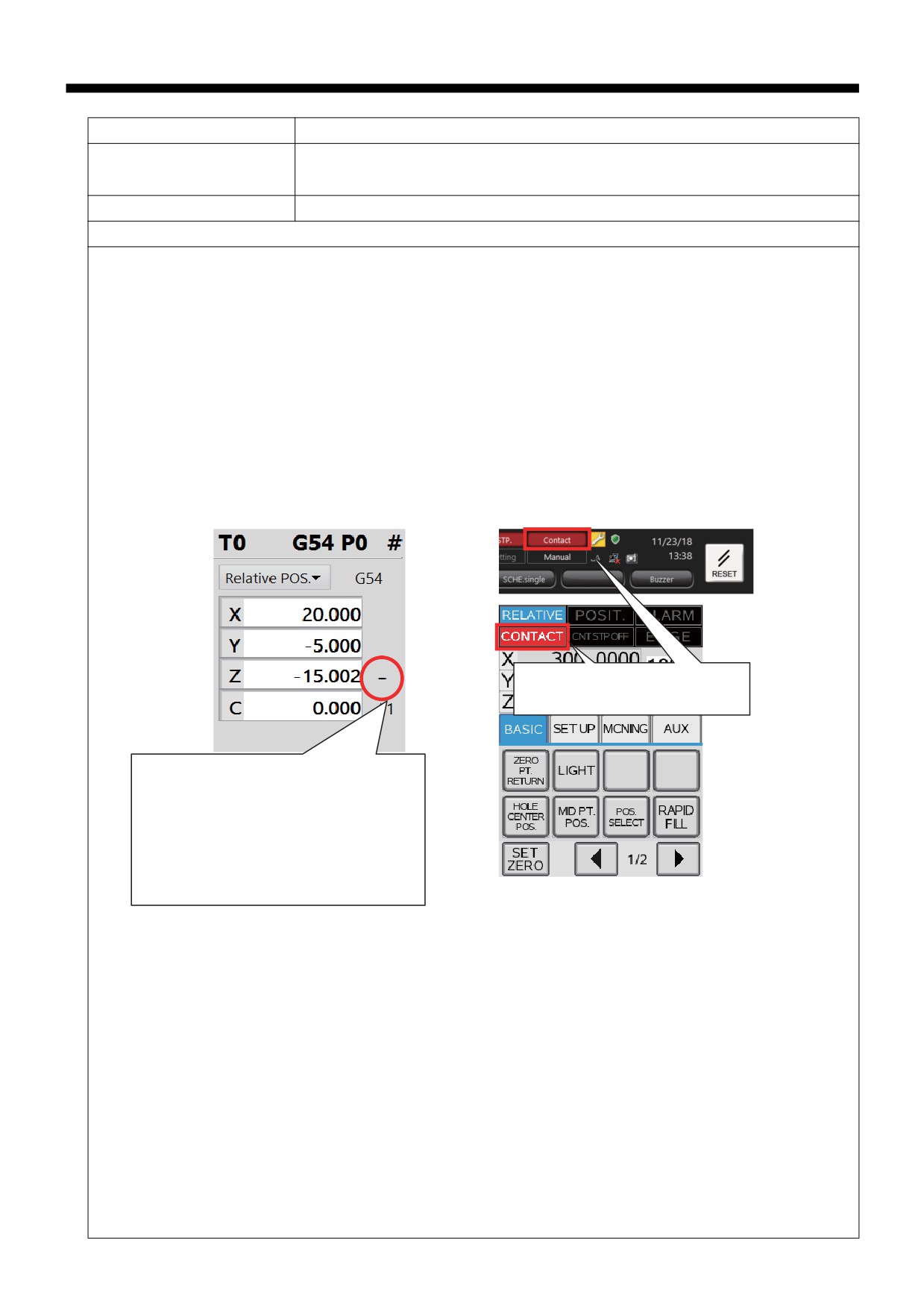

Используйте индикатор «КОНТАКТ», чтобы убедиться в обнаружении контакта.
При контакте цвет фона
меняется на красный.
Обозначает направление, в котором
применяется блокировка контакта.
Индикация исчезает при размыкании
контакта. (Это означает, что
блокировка применяется в
направлении -Z.)
•
В некоторых случаях направление, при контакте из-за шлама, заусенцев или грязи, т.д.,
например, при отводе электрода из глубокого отверстия, может быть таким же, что и
направление снятия с контакта. При перемещении посредством «ИГНОР. КОНТАКТ»
используйте малую подачу на пульте ручного управления и обращайте особое внимание на
помехи.
7-121
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей

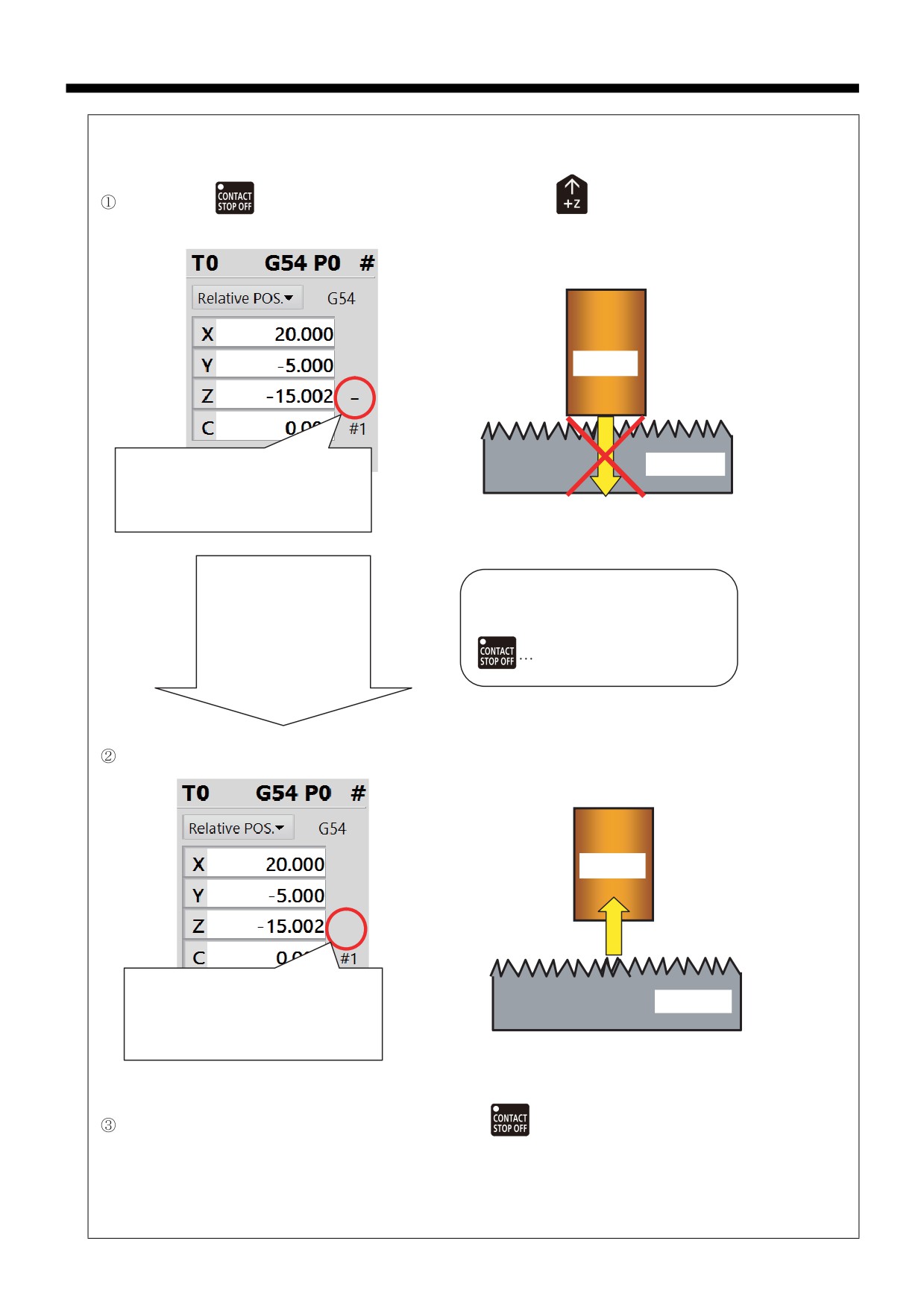

(Пример 1) Если перемещение в направлении -Z невозможно из-за заготовки, а блокировка применяется в
направлении -Z
Удерживайте
(«ИГНОР. КОНТАКТ») и один раз нажмите
(направление +Z) для
снятия контакта.
Электрод
Заготовка
• Направление блокировки
отображается на стороне оси.
(Блокировка в направлении -Z.)
• Удерживайте клавишу
• Клавиша «ИГНОР. КОНТАКТ»
«ИГНОР. КОНТАКТ» и
пульта ручного управления
перемещайтесь в
направлении, в котором
отсутствуют помехи
Пульт ручного управления
Убедитесь, что контакт снят. (При снятии индикатор «КОНТАКТ» не горит)
Электрод
• Индикация исчезает при
размыкании контакта.
Заготовка
После снятия с контакта перемещайте ось без нажатия
(«ИГНОР. КОНТАКТ»).
7-122
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей

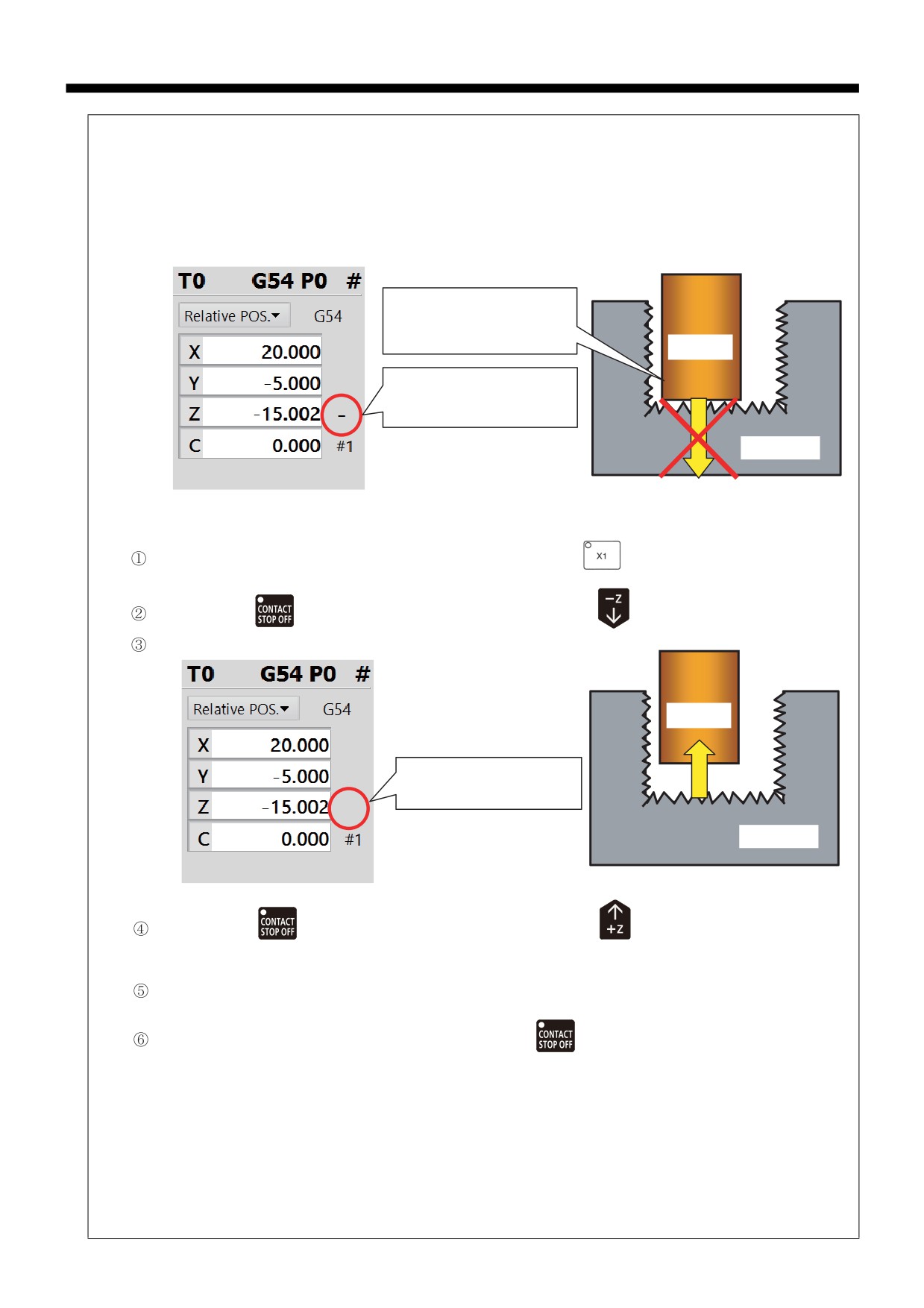

(Пример 2) Если перемещение в направлении -Z невозможно из-за заготовки, а блокировка применяется в
направлении +Z
Измерения, проводимые, если направление соприкосновения и снятия блокировки одно и то же.
(Измерения, проводимые, если направление соприкосновения совпадает с направлением снятия
блокировки из-за шлама, т.д.)
• Заготовка предотвращает
перемещение в
направлении -Z
Электрод
Определение направления
блокировки (Блокировка в
направлении +Z)
Заготовка
*ПРИМЕЧАНИЕ! При вводе направления перемещения по оси обращайте особое внимание на помехи.
Задайте скорость перемещения на пульте ручного управления
(микронное перемещение).
Удерживайте
(«ИГНОР. КОНТАКТ)» и один раз нажмите
(направление -Z).
Убедитесь, что блокировка направления +Z снята.
Электрод
• Индикация исчезает
при снятии блокировки.
Заготовка
Удерживайте
(«ИГНОР. КОНТАКТ») и один раз нажмите
(направление +Z) для
снятия контакта.
Убедитесь, что контакт снят.
После снятия с контакта перемещайте ось без нажатия
(ИГНОР. КОНТАКТ).
7-123
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
T211
30 SEC CONTACT
Содержание ошибки
Во время обработки короткое замыкание длится более 30 секунд.
Проверка & Решение
Проверьте состояние межэлектродного зазора и условия обработки.
Решения (Детали)
Данный аварийный сигнал срабатывает, если во время обработки между электродом и заготовкой возникает
короткое замыкание, длящееся более 30 секунд.
1) Проверьте наличие загрязнения между электродом и заготовкой.
Убедитесь, что электрод и заготовка надежно зафиксированы.
2) Проверьте условия обработки.
Убедитесь, что условия, введенные во время поиска условия обработки, верны.

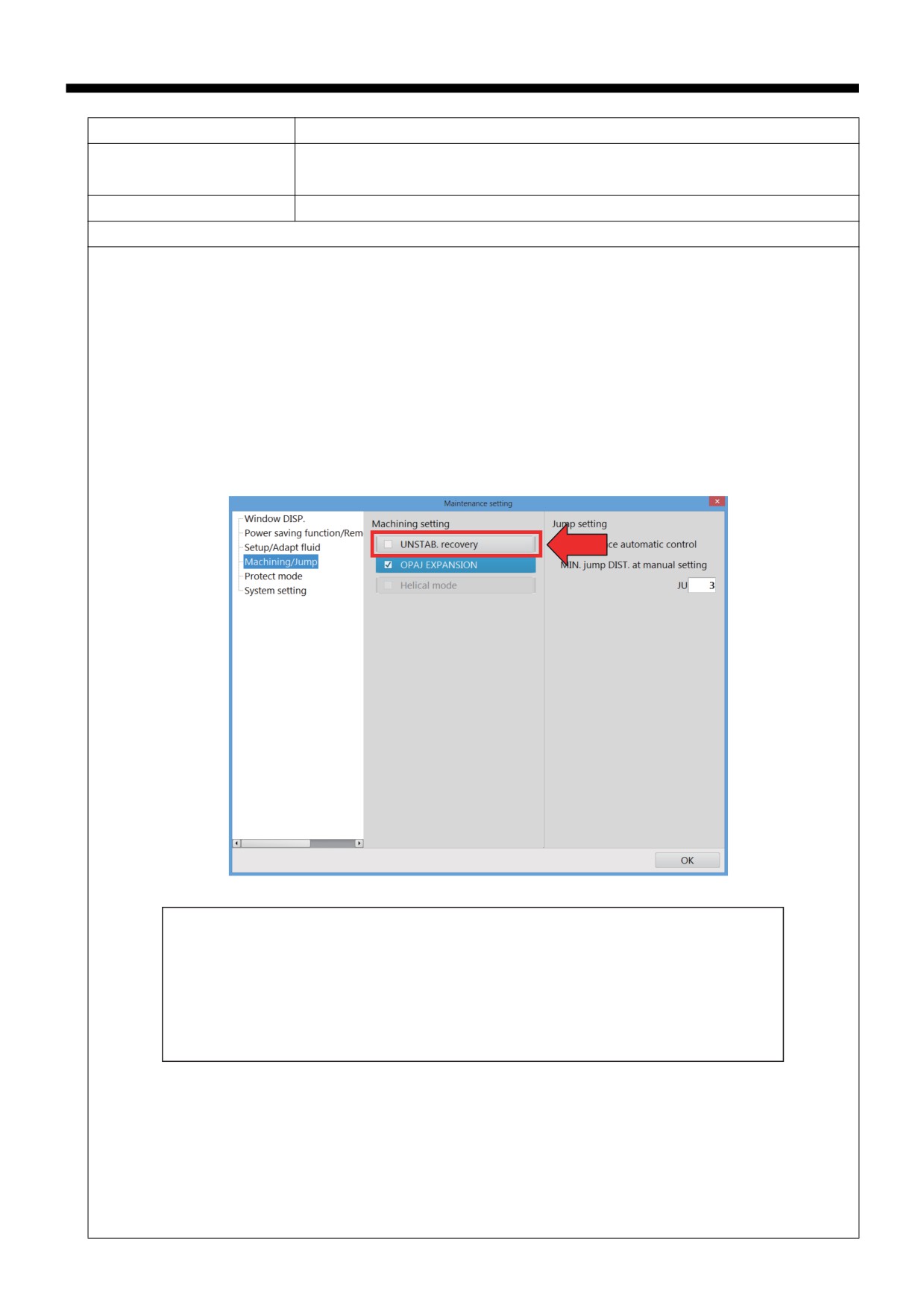

3) Этого сигнала тревоги можно избежать, включив ВОССТАН.НЕСТАБ. в НАЧАЛЬНЫЕ
УСТАНОВКИ> ПАРАМ. > НАСТРОЙКИ ОБСЛУЖИВАНИЯ> Экран ОБРАБОТКА / ПЕРЕХОД.
[ВОССТАН.НЕСТАБ.]
• Если обработка неустойчива или необходимо очистить полость между электродом и
заготовкой, электрод автоматически поднимается в исходное положение обработки, и
восстанавливается состояние заготовка-электрод.
• Данная операция применяется, если недостаточно выброса шлама осаждением,
например, если глубина обработки составляет 20 мм или более или при обработке
сквозных отверстий.
7-124
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей

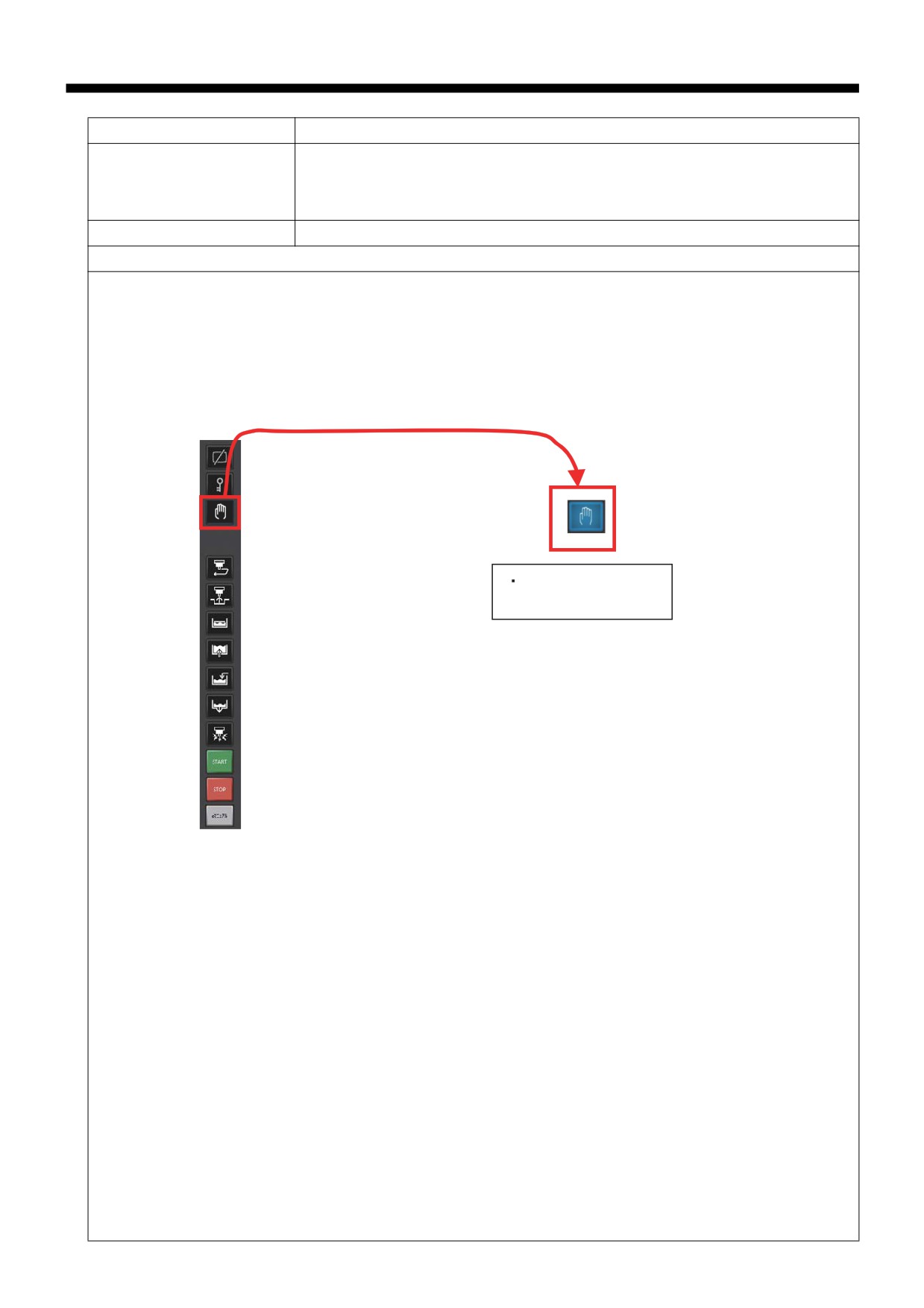

№ ошибки
U707
NO MANUAL MODE
Содержание ошибки
Попытка работать в ручном режиме, если пульт ручного управления
находится в режиме автоматического управления.
Проверка & Решение
Выполните переключение в ручное управление.
Решения (Детали)
Данный аварийный сигнал срабатывает, если во время работы в режиме автоматического управления
обнаружена команда ручного управления (от пульта ручного управления, т.д.).
1) Работа в ручном режиме не может выполняться в режиме автоматического управления. Убедитесь, что
режим ручного управления включен до подачи команд.
При выполнении ручных операций, таких как позиционирование, сначала включите режим ручного
управления.
Горит при ручном
режиме
7-125
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
U760
LOW FLUID
Содержание ошибки
Низкий уровень диэлектрической жидкости.
• Добавьте диэлектрическую жидкость до указанного уровня.
Проверка & Решение
• Убедитесь, что эмиссионная насадка не вышла из строя.
Решения (Детали)

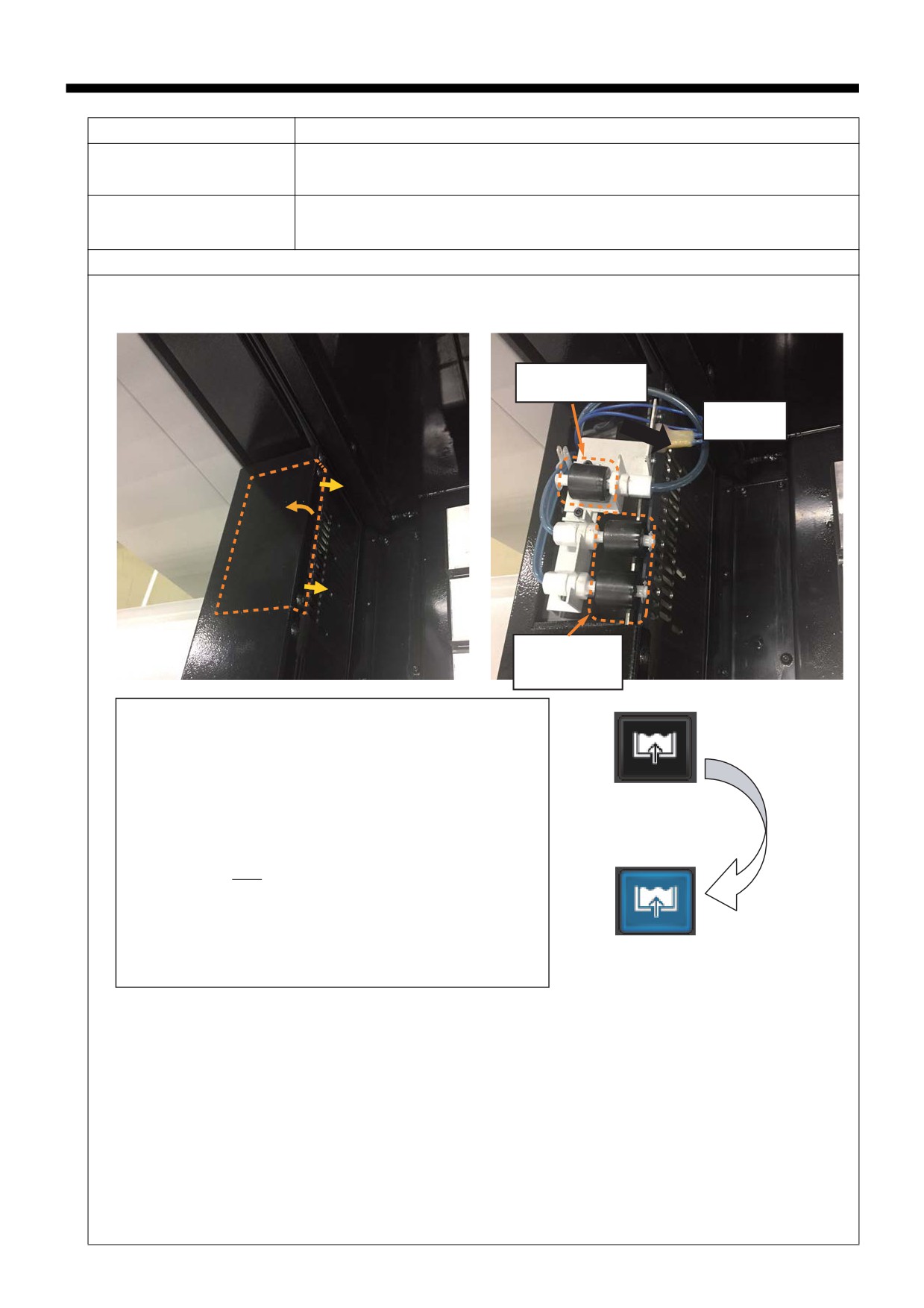

1. Проверьте работу поплавкового датчика уровня жидкости.
→ Очистите поплавковый датчик уровня жидкости.
Макс.лимит
Кабель
Лимит уровня
(2 датчика)
• Откройте защитную крышку, очистите поплавковый датчик
в рабочей ванне. Убедитесь, что поплавковый выключатель
перемещается плавно.
• Работа датчика уровня жидкости проверяется включением
кнопки RAPID FILL. Если эта лампа не загорается,
необходимо заменить поплавковый датчик.
• Снятие поплавкового датчика может повредить поплавок
или привести к возникновению помех от кабеля или его
повреждению.
Если используется только один поплавок уровня жидкости →
индикатор «RAPID FILL» мигает.
Если используются оба поплавка уровня жидкости, →
загорается индикатор «RAPID FILL».
2. Проверьте всасывающий патрубок насоса. Очистите его, если он забит шламом и т. д.
3. Проверьте, не забито ли отверстие для выпуска диэлектрической жидкости в рабочем резервуаре
посторонними предметами.
4. Убедитесь, что клапан постоянного выброса открыт.
7-126
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
U763
ROT DIR CHANG
Содержание ошибки
Изменение направления вращения во время вращения шпинделя.
Проверка & Решение
Измените направление при прекращении вращения шпинделя.
Решения (Детали)
Данный аварийный сигнал срабатывает, если направление вращения изменяется во время вращения
шпинделя.
(При использовании шпинделя.)
• Перед изменением направления вращения отключите вращения шпинделя.
• Перед изменением направления вращения дождитесь полного прекращения вращения шпинделя..
• Перед изменением направления вращения дождитесь полного
прекращения вращения шпинделя.
7-127
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
U764
UNCLAMP ROTATE
Содержание ошибки
Попытка вращения шпинделя в разжатом состоянии.
Проверка & Решение
Выполните операцию в зажатом состоянии.
Решения (Детали)

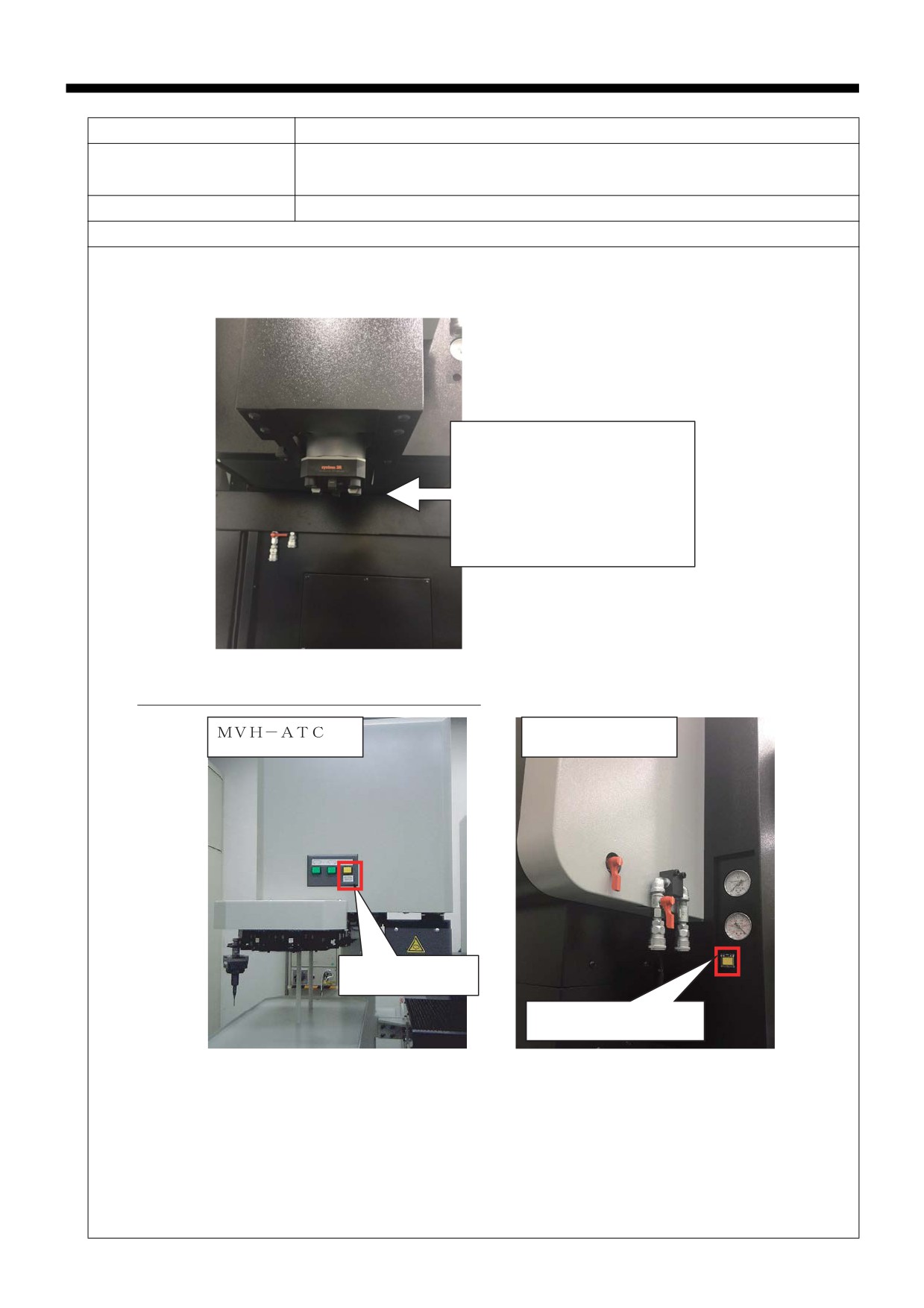

Данный аварийный сигнал срабатывает, если зажимное устройство вращается в разжатом состоянии.

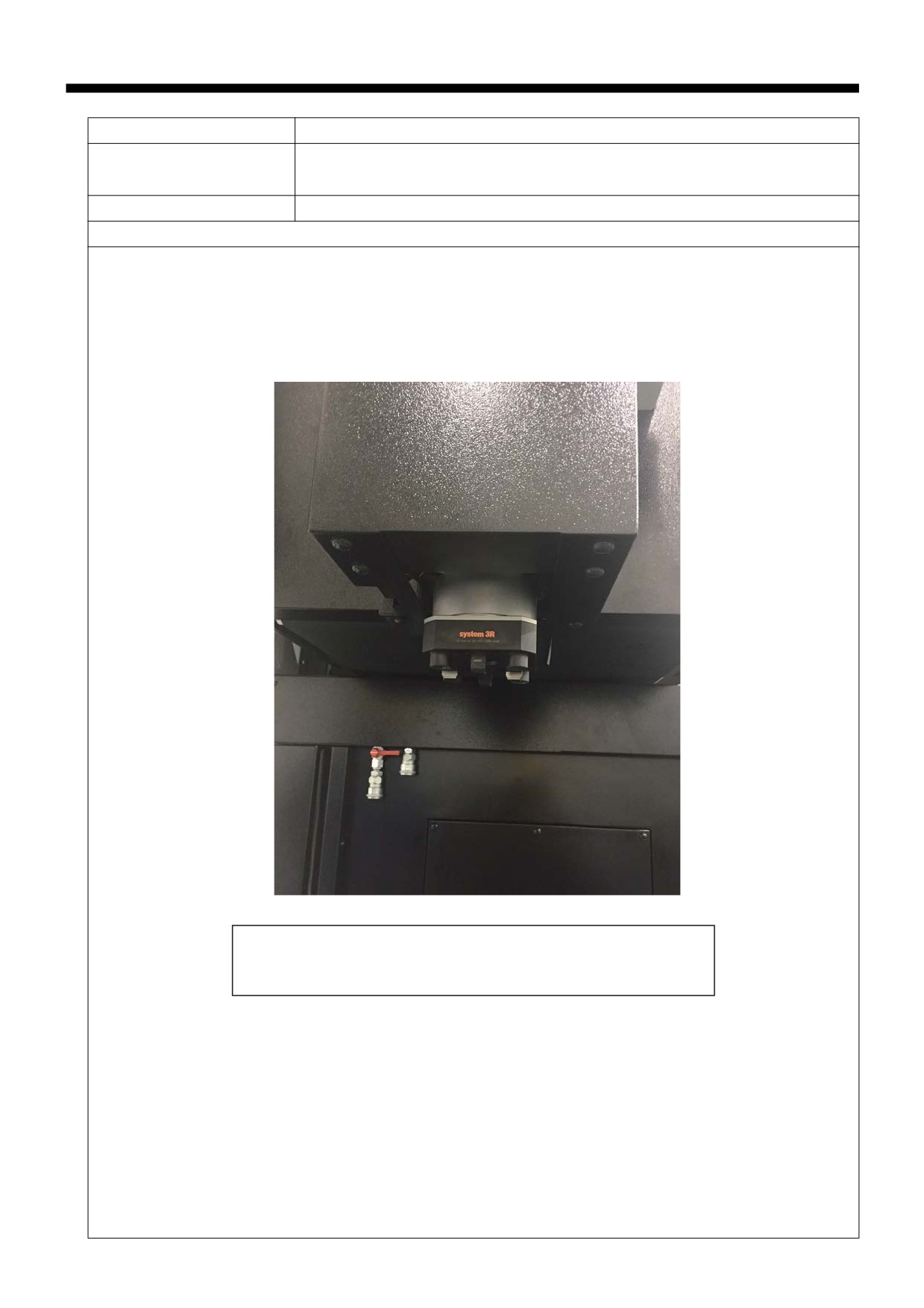

1. Убедитесь, что патрон зажат. Вращение всегда должно осуществляться в зажатом состоянии.
• Перед началом вращения всегда
зажимайте электрод.
• Перед фиксацией верните ось С
в исходное положение.
ATC кнопка зажима (разжима).
Примечание)
LS-ATC
Кнопка зажима
Кнопка разжима
Примечание) Положение может отличаться в зависимости от модели.
7-128
III. Техобслуживание и список ошибок
4. Поиск и устранение неисправностей
№ ошибки
U765
ILLEGL ROT. CMD
Содержание ошибки
Команда непрерывного вращения, вращения шпинделя и
команда высокоскоростного вращения выполнялись вместе.
Убедитесь, что команды слева не объединялись
Проверка & Решение
посредством команды программы.
Решения (Детали)
Этот сигнал тревоги возникает, если поворот задан дважды.
• Проверьте программу и убедитесь, что команды, относящиеся к вращению, не дважды.

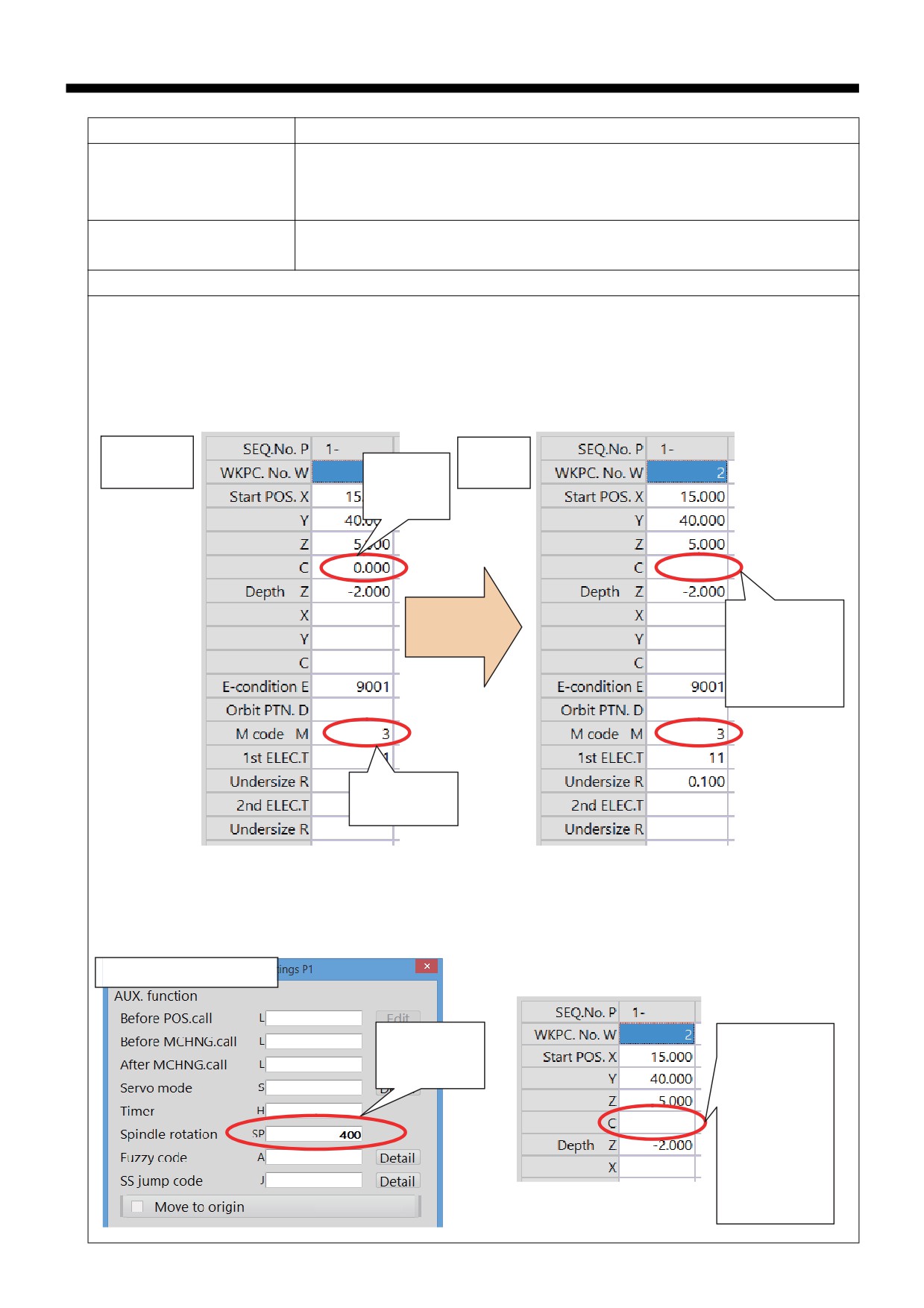

[Пример срабатывания аварийного сигнала 1] если команда исходного положения оси C и M03
(правое вращение оси C) подаются вместе.
→Для обработки вращающимся инструментом не заполняйте поле исходного положения оси C.
Неверно
Верно
Команда
нулевой
точки оси С
Для обработки
вращающимся
инструментом
не заполняйте
поле нулевой
точки оси C.
M03(правое
вращение
оси C)
[Пример срабатывания аварийного сигнала 2] если команда исходного положения оси C и вращения
шпинделя подаются одновременно.
→Для обработки вращающимся инструментом не заполняйте поле исходного положения оси C так
же, как и в [Примере 1].
НАСТРОЙКИ ДЕТАЛЕЙ
Команда
вращения
Для обработки
шпинделя
вращающимся
инструментом
не заполняйте
поле нулевой
точки оси C C
так же, как и в
[Примере 1].
7-129
содержание .. 16 17 18 19 ..
