Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Отклонение 1, определяющее переключение
P4.0.14
000.0%∼P4.0.15
020.0
параметров ПИД-управления
Отклонение 2, определяющее переключение
P4.0.15
P4.0.14∼100.0%
080.0
параметров ПИД-управления
Если Р4.0.13=2, эти два функциональных кода определяют процедуру переключения ПИД-параметров. Значение
настройки этих функциональных кодов - это процент от значения, связанного с функциональным кодом Р4.0.04
(диапазон опорного сигнала и сигнала обратной связи ПИД-управления). Если отклонение между опорным
сигналом и сигналом обратной связи менее значения отклонения 1, определяющего переключение параметров
ПИД-управления, применяются параметры ПИД-управления с кодами Р4.0.05~P4.0.07. Если отклонение между
опорным сигналом и сигналом обратной связи больше значения отклонения 1, определяющего переключение
параметров ПИД-управления, применяются параметры ПИД-управления с кодами Р4.0.10~P4.0.12. Если
отклонение между опорным стгналом и сигналом обратной связи находится между значениями отклонения 1,
определяющего переключение параметров ПИД-управления и отклонения 2, определяющего переключение
параметров ПИД-управления, параметрами ПИД-управления являются значения линейной интерполяции этих

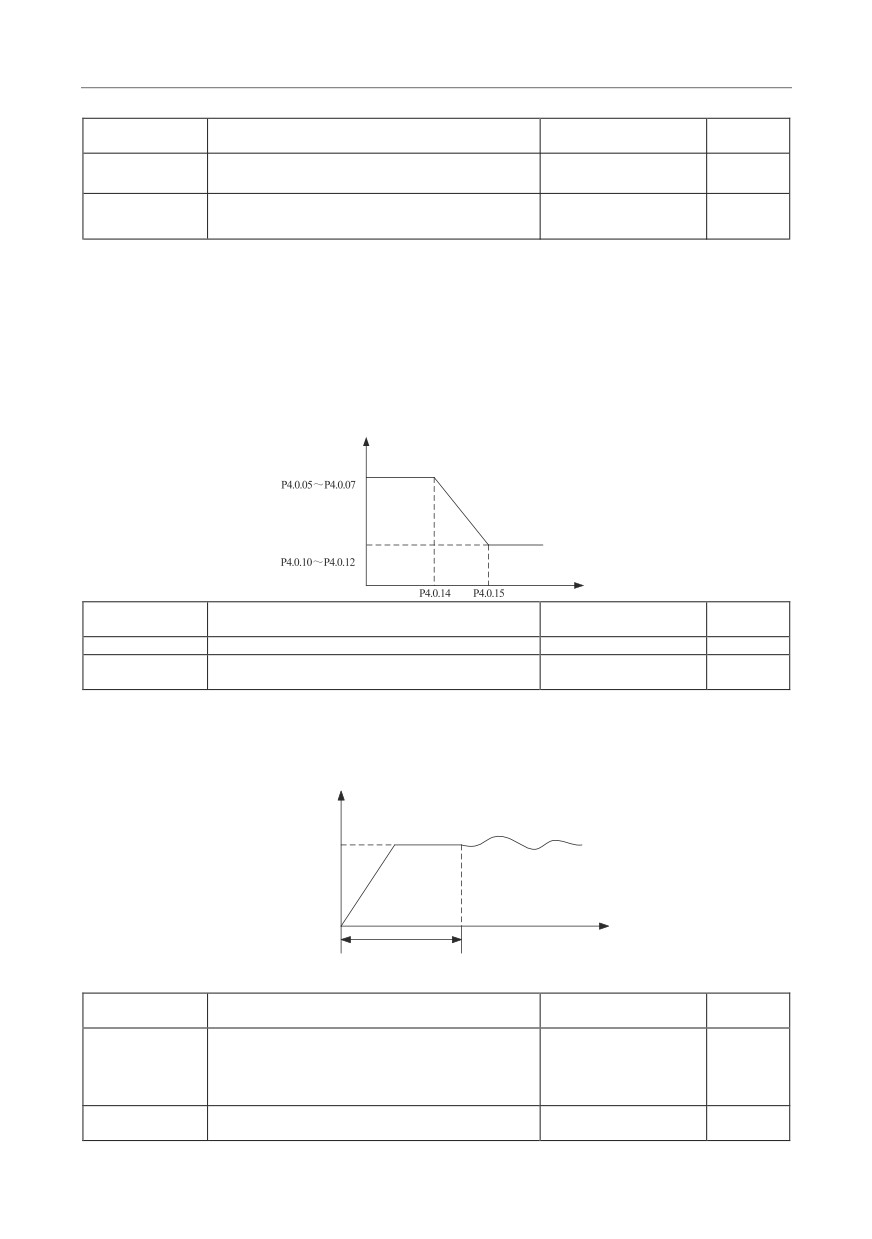

двух групп параметров ПИД-управления, см. описание на следующем рисунке:
Параметры ПИД-управления
Параметры ПИД-управления 1
Параметры ПИД-управления 2
Отклонение ПИД-управления
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P4.0.16
Начальное значение сигнала ПИД-управления
000.0%~100.0%
000.0
Время удержания начального значения ПИД-
P4.0.17
000.00 ~ 650.00 с
000.00
управления
Во время запуска преобразователя частоты сначала необходимо выполнить разгон до начального значения
ПИД-управления в течение времени разгона, а затем дать поработать в начальном состоянии ПИД-управления,
по истечении этого периода времени, когда наступает момент времени, заданный кодом P4.0.17, выполнить
регулировку ПИД-управления. Начальное значение частоты ПИД- управления - это процент максимальной
частоты, см. описание на следующем рисунке:
Выходная частота
Начальное значение сигнала
ПИД-управления
Время
Время удержания начального
значения частоты ПИД-управления
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
000.0%: Функция
Обнаружение потери сигнала обратной связи ПИД-
обнаружения потери
P4.0.18
сигнала обратной связи не
000.0
управления
активна
000.1%~ 100.0%
Время обнаружения потери сигнала обратной связи
P4.0.19
00.0 ~ 20.0 с
00.0
ПИД-управления
147
Глава 6 Описание параметров
Оба эти функциональных кода используются для определения потери сигнала обратной связи ПИД-управления.
Если P4.0.18=0.0%, определение потери сигнала обратной связи ПИД-управления не выполняется.
Если P4.0.18>0.0%, фактическое значение сигнала обратной связи ПИД-управления ниже значения, заданного
кодом P4.0.18, а продолжительность превышает значение времени, заданное кодом P4.0.19, преобразователем
частоты осуществляется подача аварийного сигнала Err20, это означает, что сигнал обратной связи ПИД-
управления потерян.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Нет процесса
P4.0.20
Останов процесса ПИД-управления
0
1: В процессе
Этот функциональный код используется для определения того, работает ли ПИД-управление, когда
преобразователь частоты находится в режиме останова.
0: Нет процесса
Если преобразователь частоты работает, работает ПИД-управление; если преобразователь частоты не работает,
работа ПИД-управления прекращается (выберите это значение для общих условий).
1: В процессе
Неважно, в каком состоянии находится преобразователь частоты, в рабочем режиме или в режиме останова,
ПИД - управление в работе.
Группа P4.1- Коммуникационная группа
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Единицы: MODBUS
0: 1200
1: 2400
2: 4800
3
3: 9600
4: 19200
P4.1.00
Скорость обмена
5: 38400
6: 57600
Десятки: PROFIBUS
0: 115200
1: 208300
2: 256000
3: 512000
0: Без верификации (8-N-2)
1: Контроль четности(8-E-1)
P4.1.01
Формат данных
0
2: Контроль нечетности (8-O-1)
3: Без верификации (8-N-1)
000: Широковещательный адрес
P4.1.02
Локальный адрес машины
001
001-249
P4.1.03
Задержка отклика
00∼20 мс
02
00.0 (не действительно)
P4.1.04
Тайм-аут обмена
00.0
00.1 - 60.0 с
Единицы: MODBUS
1
0: Режим ASCII (резерв)
1: Режим RTU
P4.1.05
Формат обмена данными
Десятки: PROFIBUS
0: РРО1
1: РРО2
2: РРО3
3: РРО5
Передача данных по
0: есть ответ
P4.1.06
0
MODBUS
1: нет ответа
Если преобразователем частоты поддерживается обмен по коммуникационному каналу с другим оборудованием
через интерфейс RS-485, необходимо установить упомянутые выше функциональные коды. Более подробно см.
описание обмена данными при помощи интерфейса RS-485 преобразователя частоты в главе 8.
148
Глава 6 Описание параметров
6.6
Группа P5 - Настройки панели управления и режима отображения
Группа P5.0 - Базовая группа
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Недействительно
Функции кнопки
1: Толчковое вращение ВПЕРЕД
P5.0.00
1
ТОЛЧ. панели управления
2: Толчковое вращение ОБРАТНОЕ
3: Переключение направления ВПЕРЕД и
ОБРАТНОЕ
Этот функциональный код используется для настройки многофункциональной кнопки ТОЛЧ.
Если P5.0.00=0, функция кнопки ТОЛЧ. недействительная
Если P5.0.00=1, функция кнопки ТОЛЧ.- т олчковое вращение вперед.
Если P5.0.00=2, функция кнопки ТОЛЧ.- толчковое вращение назад.
Если P5.0.00=3, функция кнопки ТОЛЧ.- переключение вращения вперед и назад.
Примечание: Функция толчкового вращения вперед и функция толчкового вращения назад
действительны в любом режиме управления вращением, но функция переключения направления
вращения вперед и назад действительна только в режиме управления с панели (т.е., P0.0.03=0)
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Действительна только в режиме управления
Функция останова кнопки
P5.0.01
с панели
1
СТОП панели управления
1: Действительна для любого режима
Этот функциональный код используется для настройки функции выключения нажатием кнопки останова.
Если P5.0.01=0, функция выключения действительна только в режиме управления с панели
(т.е.,
P0.0.03=0).
Если P5.0.01=1, функция выключения действительна в любом режиме управления вращением.
Примечание: Функция сброса ошибки действительная всегда.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Параметр 1, отображаемый на светодиодном
P5.0.02
H.0001~H.FFFF
H.001F
индикаторе панели управления в рабочем режиме
Параметр 2, отображаемый на светодиодном
P5.0.03
H.0000~H.FFFF
H.0000
индикаторе панели управления в рабочем режиме
Время автоматического переключения параметров,
000.0: Нет переключения
P5.0.04
отображаемых на светодиодном индикаторе
000.0
000.1 ~ 100.0 с
правления в рабочем режиме
панели у
Функциональными кодами P5.0.02 и P5.0.03 определяется содержимое, отображаемое на индикаторе,
когда преобразователь частоты находится в рабочем состоянии.
Функциональным кодом P5.0.04 определяется продолжительность отображения Параметра 1 и Параметра 2.
Если настройка равна
0, отображается только параметр, заданный кодом P5.0.02, если не равна 0, то
осуществляется переключение между отображением параметра, установленного кодом P5.0.02, и параметром,
установленным кодом P5.0.03, по истечение заданного периода времени.
149
Глава 6 Описание параметров

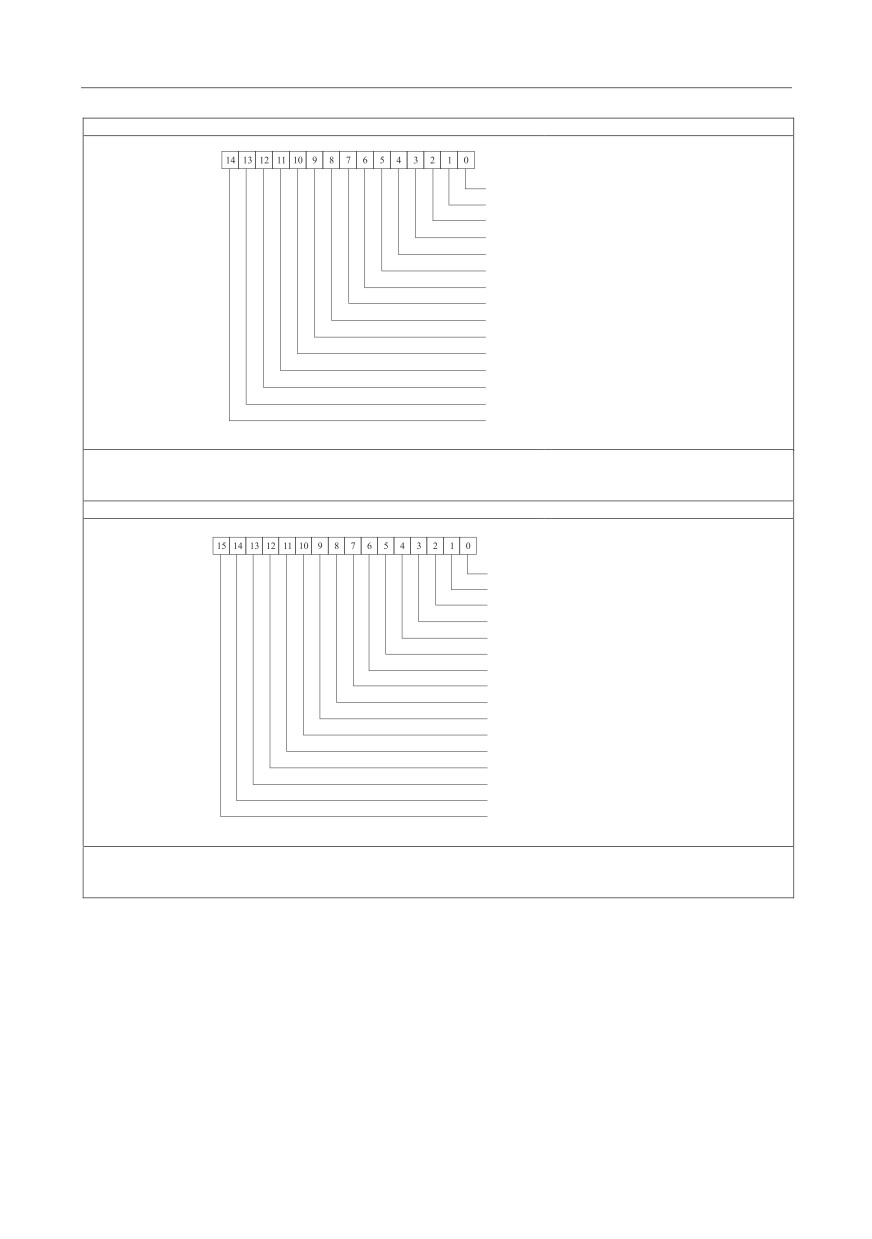

Формат определения параметра отображения:
Отображение параметра 1 на экране
Частота запуска (Гц)
Установленная частота (Гц)
Выходной ток (A)
Выходное напряжение (В)
Напряжение на шине постоянного тока (В)
Выходной сигнал крутящего момента (%)
Выходная мощность (кВт)
Состояние клеммы входного сигнала
Состояние клеммы выходного сигнала
Напряжение VF1 (В)
Напряжение VF2 (В)
Отображение пользовательского значения
Фактическое значение счетчика (м)
Установка значения сигнала ПИД-управления
Сигнал обратной связи ПИД-управления
Если во время работы необходимо отобразить один из перечисленных выше параметров, установите
соответствующий разряд равным 1, затем переведите значение из двоичной системы в шестнадцатеричную и
сохраните в качестве значения кода P5.0.02.
Отображение параметра 2 на экране
Импульсивный опорный сигнал (кГц)
Скорость сигнала обратной связи (Гц)
Ступень ПЛК (A)
Напряжение до коррекции VF1 (В)
Напряжение до коррекции VF2 (В)
Линейная скорость (м/мин)
Текущее время включения питания (мин)
Текущее время работы (мин)
Оставшееся время работы (мин)
Частота источника частоты A (Гц)
Частота источника частоты B (Гц)
Значение настройки коммуникационного канала (%)
Импульсивный опорный сигнал (Гц)
Скорость сигнала обр/связи датчика положения (Гц)
Фактическое значение скорости
Пользовательское резервное знач-е мониторинга 1
Если во время работы необходимо отобразить один из перечисленных выше параметров, установите
соответствующий разряд равным 1, затем переведите значение из двоичной системы в шестнадцатеричную и
сохраните в качестве значения кода P5.0.03.
150
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Параметр, отображаемый на светодиодном
P5.0.05
H.0001~H.FFFF
H.0033
индикаторе панели управления в режиме останова
Этим функциональным кодом определяется информация, которая отображается на светодиодном индикаторе
панели управления , когда преобразователь частоты находится в состоянии останова.

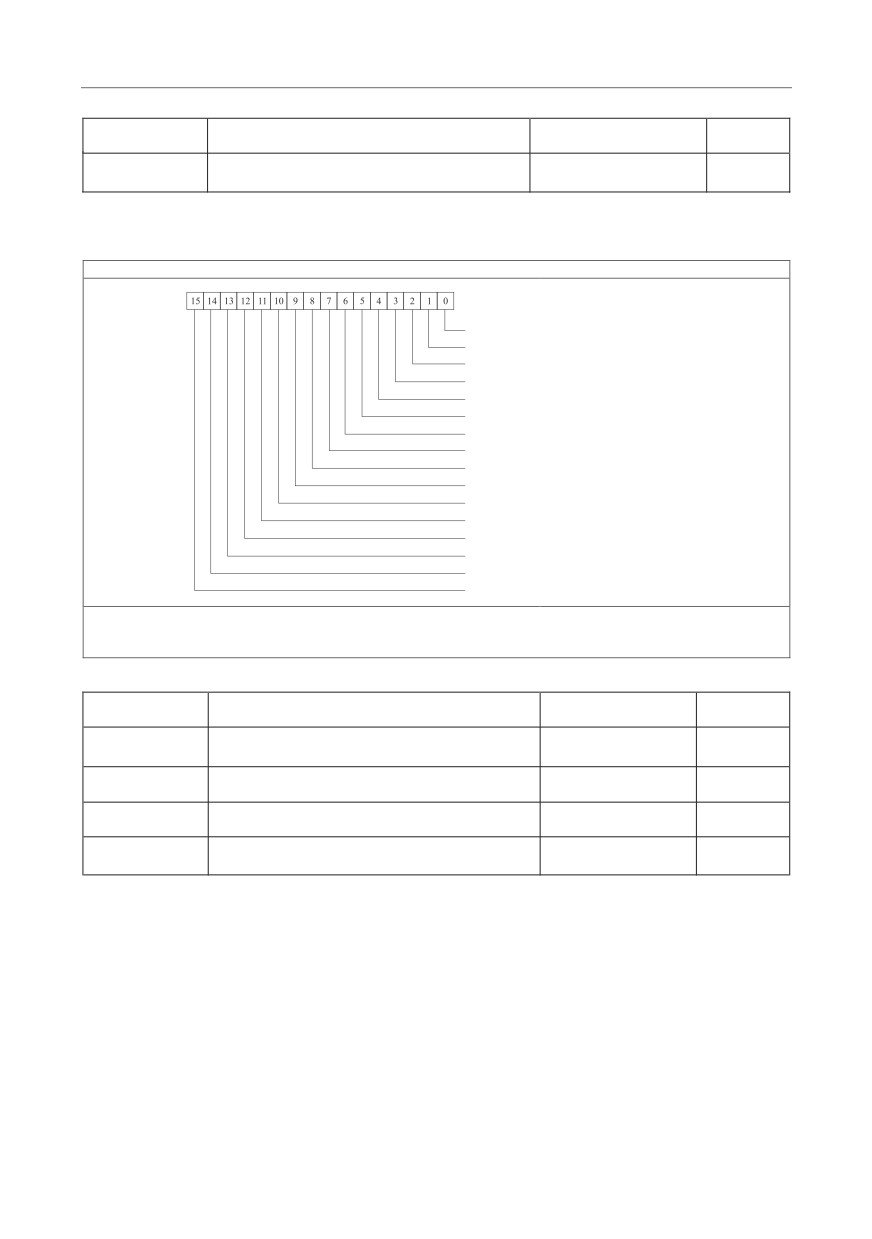

Формат отображения конкретного содержимого:
Отображение параметра на экране во время останова
Опорная частота (Гц)
Напряжение на шине постоянного тока (В)
Состояние клеммы входного сигнала
Состояние клеммы выходного сигнала
Напряжение VF1
Напряжение VF2
Фактическое значение счетчика
Фактическое значение длины (м)
Ступень ПЛК
Отображение пользовательского значения
Опорный сигнал ПИД-управления
Сигнал обратной связи ПИД-управления
Частота импульсного сигнала (Гц)
Пользовательское резервное значение мониторинга 1
Резерв
Резерв
Если в состоянии останова необходимо отобразить один из перечисленных выше параметров, соответствующему
разряду необходимо присвоить значение 1, затем двоичное значение перевести в шестнадцатеричное и
сохранить в качестве значения кода P5.0.05.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Параметр, отображаемый в строке 1 LCD-
P5.0.06
0000 ~ 9399
9001
дисплея панели управления в рабочем режиме
Параметр, отображаемый в строке 2 LCD-
P5.0.07
0000 ~ 9399
9000
дисплея панели управления в рабочем режиме
Параметр, отображаемый в строке 3 LCD-
P5.0.08
0000 ~ 9399
9002
дисплея панели управления в рабочем режиме
Параметр, отображаемый в строке 4 LCD-
P5.0.09
0000 ~ 9399
9003
дисплея панели управления в рабочем режиме
Упомянутые выше функциональные коды используются для отображения данных в каждой строке, если в
рабочем состоянии для управления преобразователем используется панель управления с LCD-дисплеем.
Значение, заданное кодами P5.0.06~P5.0.09, - это адрес параметра, который необходимо отобразить. Например,
если во время работы необходимо отобразить значение параметра Р9.0.0.00, то следует установить значение
одного из кодов P5.0.06~P5.0.09 равным 9000.
151
Глава 6 Описание параметров
Функциональный
Диапазон
Заводское
Название функции
код
настройки
значение
Параметр, отображаемый в строке 1 LCD-дисплея
P5.0.10
0000 ~ 9399
9001
панели управления в режиме останова
Параметр, отображаемый в строке 2 LCD-дисплея
P5.0.11
0000 ~ 9399
9000
панели управления в режиме останова
Параметр, отображаемый в строке 3 LCD-дисплея
P5.0.12
0000 ~ 9399
9004
панели управления в режиме останова
Параметр, отображаемый в строке 4 LCD-дисплея
P5.0.13
0000 ~ 9399
0000
панели управления в режиме останова
Упомянутые выше функциональные коды используются для отображения данных в каждой строке в состоянии
останова, если для управления преобразователем частоты используется панель управления с LCD - дисплеем.
Значение, заданное кодами P5.0.10~P5.0.13, - это адрес параметра, который необходимо отобразить.
Например, если во вр е м я работы необходимо отобразить значение параметра Р9.0.01, то следует установить
значение одного из кодов P5.0.10~P5.0.13 равным 9001.
Функциональный
Диапазон
Заводское
Название функции
код
настройки
значение
0: Русский
P5.0.14
Язык отображения информации на LCD-дисплее
0
1: Английский
Упомянутые выше функциональные коды используются для отображения данных на русском или
английском языке, если для управления преобразователем используется панель управления с LCD-дисплеем.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Настраиваемый
P5.0.15
коэффициент
0.0001—6.5000
1.0000
отображения
Единицы: отображение десятичной запятой,
пользователем
0: 0 разрядов после десятичной точки
1: 1 разряд после десятичной точки
2: 2 разряда после десятичной точки
3: 3 разряда после десятичной точки
Десятки: источник отображаемой величины,
определенной пользователем
0: определяется разрядом сотен управляющего слова
пользовательского формата отображения
Управляющее
1: определяется значением, установленным кодом P5.0.15,
слово
а значение 0.0000— 0.0099 соответствует значениям
P5.0.16
001
пользовательского
кодов P9.0.00 — P9.0.99 группы P9
формата
Сотни: выбор пользовательского коэффициента
отображения
отображения
0: пользовательский коэффициент отображения - P5.0.15.
1: пользовательский коэффициент отображения -
результат расчетов 1
2: пользовательский коэффициент отображения -
результат расчетов 2
3: пользовательский коэффициент отображения -
результат расчетов 3
4: пользовательский коэффициент отображения -
результат расчетов 4
В некоторых случаях пользователю нужно отображать на индикаторе преобразователя частоты не частоту, а
некоторые параметры, которые линейно зависят от частоты. Пользователи могут изменить соответствующую
зависимость между значением отображения и частотой преобразователя, изменив функциональный код Р5.0.15,
Р5.0.16. Такое значение отображения называется пользовательским значением отображения. Кроме того, если
необходимо отобразить какой-либо параметр Группы Р9, это можно сделать изменением кодов Р5.0.15 и Р5.0.16.
152
Глава 6 Описание параметров
Разряд единиц кода P5.0.16 используется для установки количества разрядов после десятичной точки по выбору
пользователя.
Разряд десятков кода P5.0.16 используется для установки источника отображения пользовательского значения.
Если установлено значение 0, значение отображения - это число, пропорциональное частоте; если установлено
значение 1, отображается число, пропорциональное значению из группы P9, подробно см. далее:
Разряд десятков кода
Отображение
Описание
P5.0.16
управляющего слова
0
Значение отображения = частота x P5.0.15
1
Значение отображения
= Частота x Результат
расчета 1 + 10000
2
Значение отображения
= Частота x Результат
0
Разряд сотен кода P5.0.16
расчета 2 + 10000
3
Значение отображения
= Частота x Результат
расчета 3 + 10000
4
Значение отображения
= Частота x Результат
расчета 4 + 10000
Значение настройки
0.0000—0.0099 кода P5.0.15
соответствует кодам P9.0.00—P9.0.99 группы P9.
1
P5.0.15
Пример: если P5.0.15=0.0002, значение отображения -
это значение кода P9.0.02.
Примечание: положение десятичной точки, установленной пользователем, к описанной выше операции не
относится.
Пример: Пользовательский коэффициент отображения кода P5.0.15 равен
0.5000, управляющее слово
пользовательского формата отображения P5.0.16 равно 003, а частота - 20.00 Гц, пользовательское значение
отображения должно быть равно 2000*0.5000 = 1.000 (три знака после десятичной точки).
Если управляющее слово пользовательского формата отображения P5.0.16 равно 003, а частота - 20.00 Гц,
пользовательское значение отображения должно быть равно 2000*0.5000 = 1.000 (три знака после десятичной
точки).
Если управляющее слово пользовательского формата отображения P5.0.16 равно
013, P5.0.15 равно
0.0002, а P9.0.02=1000, пользовательское значение отображения равно 1.000 (три знака после десятичной точки).
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Единицы:
0: Отображается только базовая группа
параметров
1: Отображаются меню всех уровней
Десятки:
0: Группа P7 не отображается
Выбор группы
1: Группа P7 отображается
отображаемых
2: Резерв
P5.0.17
функциональных
00011
Сотни:
параметров
0: Не отображается группа коррекции
параметров
1: Отображается группа коррекции параметров
Тысячи:
0: Код группы не отображается
1: Код группы отображается
Десятки тысяч: Резерв
Если функциональный код P0.0.01=0, его функцией определяется, какие параметры функционального кода
отображаются подробно.
153
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Изменяемая
Функция парольной
P5.0.18
1: Неизменяемая
0
защиты
2: Допустимая модификация типа GP
Этот функциональный код используется для настройки разрешения изменения параметров преобразователя
частоты.
Если P5.0.18=0, параметры всех функциональных кодов можно изменять;
Если P5.0.18=1, параметры всех функциональных кодов можно только отображать, но не изменять, таким
образом, можно защитить параметры от несанкционированного изменения;
Если P5.0.18=2, допускается модификация функционального кода P0.0.00.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
00: Нет операции
01: Удаление записи
09: Восстановление заводских параметров, за
исключением параметров двигателя,
параметров группы коррекции, параметров
закрытых групп
Инициализация
P5.0.19
19: Сброс к заводским параметрам, кроме
000
параметров
параметров двигателя, параметров закрытых
групп
30: Сохранение текущих пользовательских
параметров
60: Возврат сохраненных пользовательских
параметров
100~999: Возврат к заводским пользовательским
параметрам
0: Нет операции
1: Удаление записи
Удаление информации о неисправности, суммарном времени работы, суммарном времени включения питания и
суммарной потребляемой мощности преобразователя частоты.
9: Восстановление заводских параметров, кроме параметров двигателя, группы коррекции, параметров закрытых
групп. Восстановление заводских параметров, кроме параметров двигателя, группы коррекции, параметров
закрытых групп.
19: Сброс к заводским параметрам, кроме параметров двигателя, параметров закрытых групп.
Преобразователем частоты осуществляется возврат к заводским параметрам, кроме параметров двигателя,
параметров закрытых групп.
30: Сохранение текущих пользовательских параметров
Сохранение всех текущих функциональных параметров пользователей в память, в случае нарушения
параметров пользователь может легко восстановить сохраненные параметры вместо ошибочных параметров.
60: Возврат сохраненных пользовательских параметров
Восстановление сохраненных пользовательских параметров, т.е. возврат к параметрам, которые были
сохранены в последний раз, если код P5.0.19 установлен равным 30.
100~999: Возврат к заводским пользовательским параметрам
Эта функция используется для восстановления специальных заводских параметров пользователей.
154
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P5.0.20
Пароль пользователя
00000 ~ 65535
00000
Код - это ссылка на пароль пользователя, после ввода любых пяти ненулевых цифр, функция парольной защиты
становится эффективной. Во время следующего входа в меню в случае отображения "-----", введите правильный
пароль, а затем можно будет отобразить и изменить функциональные параметры.
Если необходимо отменить парольную защиту, введите пароль для входа в систему, затем введите значение
кода P5.0.20, равное 00000, функция парольной защиты становится недействительной.
Группа P5.1- Расширенная группа
Функциональный
Диапазон
Название функции
Описание параметра
код
отображения
Отображается суммарное время работы
P5.1.00
Суммарное время работы
0 ~ 65000 ч
преобразователя частоты
Отображается суммарное энергопотребление
Суммарное время
P5.1.01
преобразователя частоты с момента поставки
0 ~ 65000 ч
включения питания
с завода
Отображается суммарное энергопотребление
Суммарное
P5.1.02
преобразователя частоты до настоящего
энергопотребление
момента
P5.1.03
Температура модуля
Отображение текущей температуры модуля
000 ~ 100
0
C
№ версии аппаратного
P5.1.04
№ версии аппаратного обеспечения
180.00
обеспечения
№ версии программного
P5.1.05
№ версии программного обеспечения
001.00
обеспечения
Нестандартная программная
№ версии встраиваемого программного
P5.1.06
0000 ~ 9999
метка
обеспечения
155

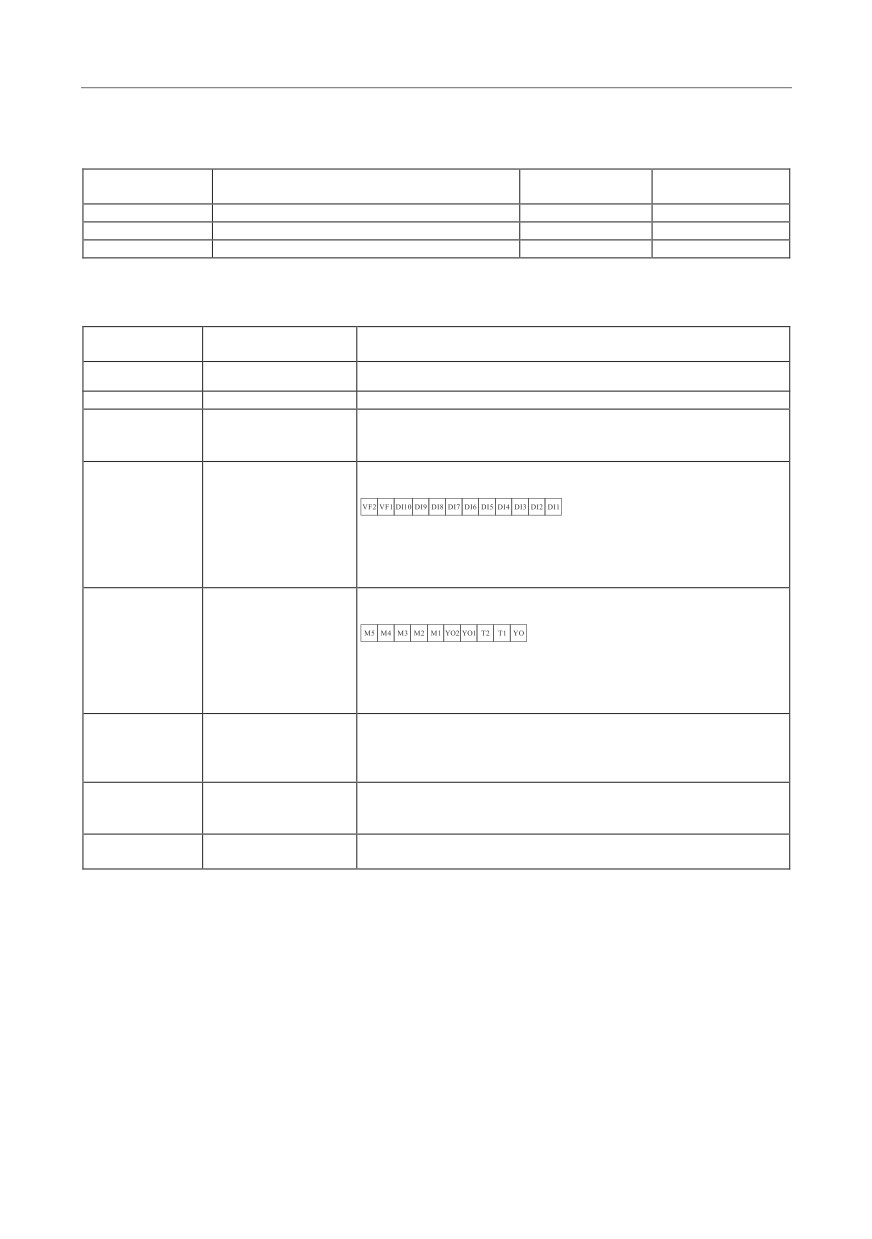

Глава 6 Описание параметров
6.7
Группа Р6 - Отображение информации об отказах и защитах
Группа P6.0 - Группа отображения отказов
Функциональный
Диапазон
Название функции
Заводское значение
код
настройки
P6.0.00
Запись отказа 1 (последняя)
0 ~ 40
00
P6.0.01
Запись отказа 2
0 ~ 40
00
P6.0.02
Запись отказа 3
0 ~ 40
00
Упомянутыми выше функциональными кодами осуществляется регистрация типов отказов, возникших
последние три раза, значение
0 указывает на отсутствие отказов. Информацию о возможной причине
возникновения кода отказа и способах устранения см. в описании Главы 9.
Функциональный
Название функции
Описание параметров
код
Частота во время
P6.0.03
Частота во время последнего отказа
отказа 1
P6.0.04
Ток во время отказа 1
Ток во время последнего отказа
Напряжение на шине
P6.0.05
постоянного тока во
Напряжение на шине постоянного тока во время последнего отказа
время отказа 1
Состояние клемм входных сигналов во время последнего отказа в
следующей последовательности:
Состояние клемм
P6.0.06
входных сигналов во
Если клемма входного сигнала находится в состоянии ВКЛ.
время отказа 1
(активна), то соответствующему ей разряду присвоено значение 1.
Состояние ВЫКЛ. соответствует значению 0, двоичное число
представлено в десятичном виде.
Состояние клемм выходных сигналов во время последнего отказа в
следующей последовательности:
Состояние клеммы
P6.0.07
клемм выходных
Если клемма входного сигнала находится в состоянии ВКЛ.
сигналов во время
(активна), и соответствующему ей разряду присвоено значение 1.
отказа 1
Состояние ВЫКЛ. соответствует значению 0,
двоичное число представлено в десятичном виде.
Состояние
преобразователя
P6.0.08
Используется производителем
частоты во время
отказа 1
Время включения
P6.0.09
Текущее время включения питания при последнем отказе
питания при отказе 1
Время работы при
P6.0.10
Текущее время работы при последнем отказе
отказе 1
156
Глава 6 Описание параметров
Функциональный код Название функции
Описание параметра
P6.0.11
Частота во время отказа 2
P6.0.12
Ток во время отказа 2
P6.0.13
Напряжение на шине постоянного тока во время отказа 2
P6.0.14
Состояние клемм входных сигналов во время отказа 2
Аналогично P6.0.03~P6.0.10
P6.0.15
Состояние клемм выходных сигналов во время отказа 2
P6.0.16
Состояние преобразователя частоты во время отказа 2
P6.0.17
Время включения питания при отказе 2
P6.0.18
Время работы при отказе 2
P6.0.19
Частота во время отказа 3
P6.0.20
Ток во время отказа 3
P6.0.21
Напряжение на шине постоянного тока во время отказа 3
P6.0.22
Состояние клеммы входного сигнала во время отказа 3
Аналогично P6.0.03~P6.0.10
P6.0.23
Состояние клеммы выходного сигнала во время отказа 3
P6.0.24
Состояние преобразователя частоты во время отказа 3
P6.0.25
Время включения питания при отказе 3
P6.0.26
Время работы при отказе 3
Группа P6.1 - Группа управления защитой
Функциональный
Название функции
Диапазон установки
Заводское значение
код
0: Запрещено
P6.1.00
Защита от пропадания входной фазы
1
1: Разрешено
Этот функциональный код используется для установки защиты преобразователем частоты от пропадания
входной фазы. Если P6.1.00=0, преобразователем частоты защита от пропадания входной фазы не выполняется.
Если P6.1.00=1, в случае обнаружения пропадания входной фазы или разбаланса трехфазного
входного сигнала преобразователем частоты осуществляется подача аварийного сигнала отказа Err11.
Допустимое значение разбаланса трехфазного входного сигнала определяется функциональным кодом P6.1.26,
чем выше значение, тем медленнее реакция и тем выше допустимая степень разбаланса трехфазного входного
сигнала.
Следует обратить внимание, что если преобразователь частоты не находится в состоянии работы, или если его
моторная нагрузка - ниже нормы, то даже если установлено более низкое значение функционального кода Р6.1.26,
возможно, что подача аварийного сигнала осуществляться не будет.
Функциональный
Название функции
Диапазон установки
Заводское значение
код
0: Запрещено
P6.1.01
Защита от пропадания выходной фазы
1
1: Разрешено
Этот функциональный код используется для установки защиты преобразователем частоты от обрыва выходной
фазы.
Если P6.1.01=0, преобразователем частоты защита от обрыва выходной фазы не выполняется.
Если P6.1.01=1, в случае обрыва выходной фазы или обнаружения разбаланса трехфазного выходного сигнала,
преобразователем частоты осуществляется подача аварийного сигнала отказа Err12.
157
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Чувствительность защиты от
000: нет защиты от превышения
P6.1.02
опрокидывания при превышении
напряжения и критической скорости
5
напряжения
001 ~ 100
Значение напряжения защиты от
P6.1.03
опрокидывания при превышении
120%~150%
130
напряжения
В процессе замедления преобразователя частоты после того как напряжение на шине постоянного тока превысило
значение защиты от превышения напряжения, преобразователем частоты прекращается снижение скорости и
осуществляется поддержание текущей рабочей частоты до снижения напряжения ниже значения уровня
защиты от критического превышения напряжения, а затем преобразователь частоты продолжит снижение
скорости. Значение настройки функционального кода P6.1.03
- это процент от нормального значения
напряжение на шине постоянного тока.
Чувствительность защиты от критического превышения напряжения используется для регулировки
преобразователя частоты с целью подавления превышения напряжения. Чем выше значение, тем выше
способность к подавлению превышения напряжения.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Чувствительность защиты от
000: нет защиты от превышения тока и
P6.1.04
опрокидывания при превышении
критической скорости
020
тока
001 ~ 100
Значение тока защиты от
P6.1.05
опрокидывания при превышении
100%~200%
150
тока
В процессе разгона и замедления преобразователя частоты после того как выходной ток превысит значение
защиты от критического превышения тока, преобразователем частоты осуществляется прекращение разгона
или замедления и выполняется поддержание текущей рабочей частоты, затем после снижения выходного тока
разгон или замедление продолжается. Значение настройки функционального кода P6.1.05 - это процент от
номинального значения тока двигателя. Чувствительность защиты от критического превышения значения тока
используется для настройки преобразователя частоты на ограничение превышения значения тока в процессе
разгона и замедления. Чем выше значение чувствительности, тем выше способность к ограничению
превышения значения тока; при условии гарантированного отсутствия превышения значения тока, чем ниже
значение настройки, тем лучше.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Количество автоматических
00: без автоматического сброса отказов
P6.1.06
00
сбросов отказов
01 ~ 20
Интервал времени ожидания
P6.1.07
автоматического сброса состояния
000.1 ~ 100.0 с
001.0
отказа
Если P6.1.06=0, преобразователь частоты сохраняет состояние отказа, из-за отсутствия функции
автоматического сброса.
Если P6.1.06>0, преобразователем частоты осуществляется выбор периода автоматического сброса состояния
отказа.
В случае превышения выбранного промежутка времени преобразователь частоты сохраняет состояние отказа.
Функция P6.1.07 относится к времени ожидания с момента подачи аварийного сигнала преобразователем
частоты до автоматического сброса состояния отказа.
158
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Останов по инерции
1: Останов в зависимости от режима
2: Непрерывный режим
Выбор действия
Единицы: Перегрузка двигателя
P6.1.08
00000
защиты при отказе 1
Десятки: Входная фаза по умолчанию
Сотни: Выходная фаза по умолчанию
Тысячи: Внешний сигнал по умолчанию
Десятки тысяч: Нарушение обмена данными
0: Останов по инерции
1: Останов в зависимости от режима
2: Непрерывный режим
Выбор действия
Единицы: Перегрузка двигателя
P6.1.09
00000
защиты при отказе 2
Десятки: Потеря сигнала обратной связи
Сотни: Пользовательская причина отказа 1
Тысячи: Пользовательская причина отказа 2
Десятки тысяч: Время включение питания истекло
Единицы: Время работы истекло
0: Останов по инерции
1: Останов в зависимости от режима
2: Непрерывный режим
Десятки: Неисправность датчика положения
0: Останов по инерции
Сотни: Ошибка чтения - записи параметра
Выбор действия
0: Останов по инерции
P6.1.10
00000
защиты при отказе 3
1: Останов в зависимости от режима
Тысячи: Перегрев двигателя
0: Останов по инерции
1: Останов в зависимости от режима
2: Непрерывный режим
Десятки тысяч: Отказ источника питания 24 В
0: Останов по инерции
1: Останов в зависимости от режима
0: Останов по инерции
1: Останов в зависимости от режима
2: Непрерывный режим
Выбор действия
Единицы: Сильное отклонение скорости
P6.1.11
00000
защиты при отказе 4
Десятки: Превышение скорости двигателя
Сотни: Ошибка начального положения
Тысячи: Резерв
Десяткитысяч: Резерв
Функциональные коды P6.1.08—P6.1.11 используются для настройки действий преобразователя частоты после
подачи аварийного сигнала об отказе. Каждый разряд вариантов действий защиты от отказов соответствует
виду защиты от отказов, если он равен 0 , это указывает на самостоятельный переход преобразователя частоты в режим
останова, если значение равно 1, это указывает на то, что переход преобразователя в режим останова осуществляется
после подачи аварийного сигнала отказа; если значение равно 2, это указывает на то, что преобразователь
частоты продолжает работать на частоте, установленной функциональным кодом P6.1.12 после возникновения
аварийного сигнала отказа.
159
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Режим работы на текущей частоте
Выбор частоты
1: Режим работы на опорной частоте
P6.1.12
продолжения работы
2: Режим работы на верхней частоте
0
во время отказа
3: Режим работы на нижней частоте
4: Режим работы на резервной аварийной частоте
Если при отказе преобразователя частоты во время работы, его установки предписывают продолжение работы
на индикаторе преобразователя частоты отображается надпись A**
(A** - код отказа), работа
продолжается на частоте, выбранной кодом P6.1.12. Если выбран режим работы со снижением скорости, на
индикаторе преобразователя частоты в процессе торможения отображается A**, в состоянии останова
отображается Err**.
0: Работа на текущей частоте
Если преобразователем частоты осуществляется подача аварийного сигнала отказа, продолжается работа на
текущей частоте
1: Работа на опорной частоте
Если преобразователем частоты осуществляется подача аварийного сигнала отказа, продолжается работа на
опорной частоте
2: Работа на верхней частоте
Если преобразователем частоты осуществляется подача аварийного сигнала отказа, продолжается работа на
верхней частоте
3: Работа на нижней частоте
Если преобразователем частоты осуществляется подача аварийного сигнала отказа, продолжается работа на
нижней частоте
4: Работа на резервной аварийной частоте
Если преобразователем частоты осуществляется подача аварийного сигнала отказа, продолжается работа на
частоте, установленной функциональным кодом P6.1.13.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P6.1.13
Резервная аварийная частота
000.0%~100.0%
100.0
Если функциональный код P6.1.12=4, значением настройки этого функционального кода определяется рабочая
частота, для случая когда преобразователем частоты осуществляется подача аварийного сигнала отказа.
Это значение является процентом от максимальной частоты.
160
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Недействительно
Выбор действия при кратковременном
P6.1.14
1: Замедление
0
прерывании
2: Останов замедлением
Время оценки восстановления напряжения
P6.1.15
000.00 ~ 100.00 с
000.50
кратковременного прерывания
Оценка напряжения для действия в случае
60.0%~100.0% (стандартное
P6.1.16
080.0
кратковременного прерывания
напряжение на шине
постоянного тока)
Оценка напряжения для задержки
80.0 ~ 100.0% (стандартное
P6.1.17
090.0
кратковременного действия
напряжение на шине
постоянного тока)

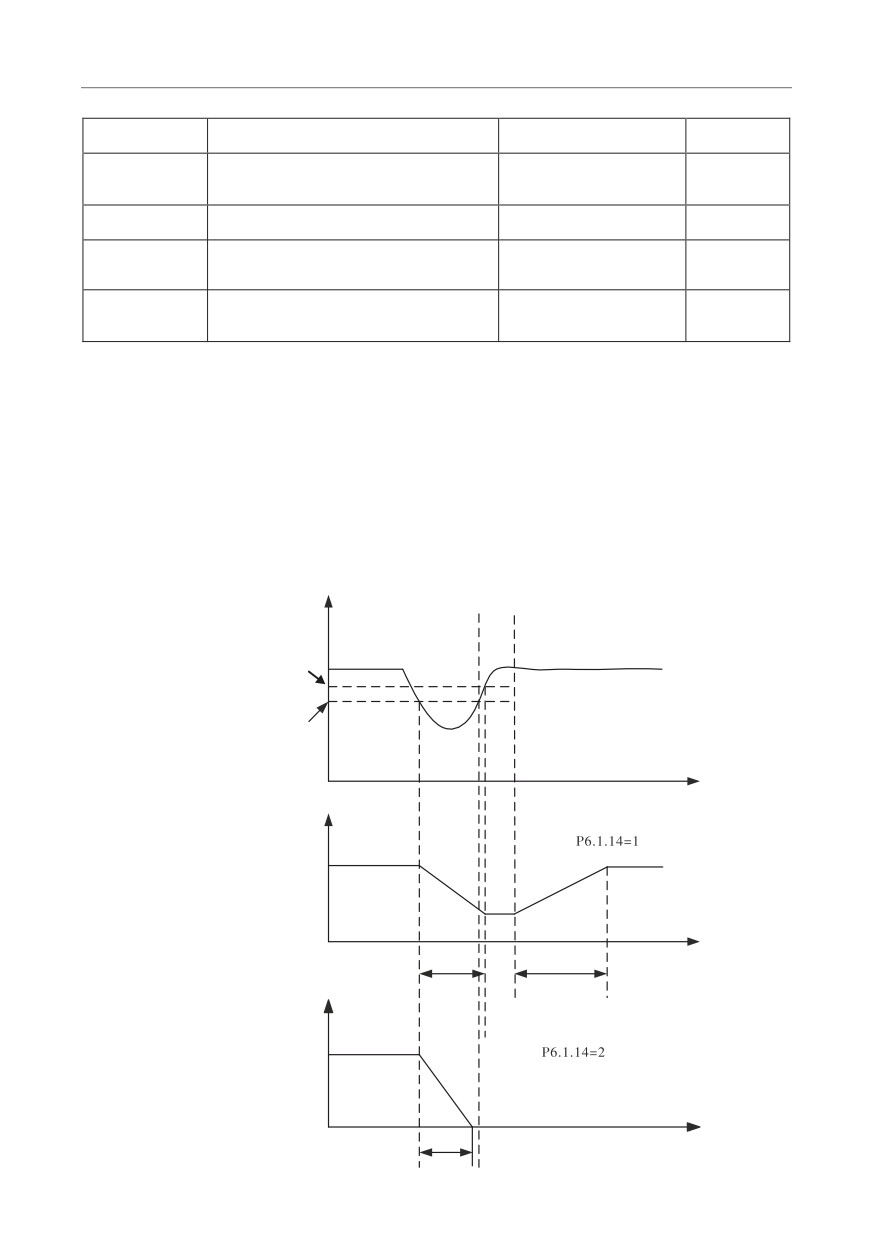

Если P6.1.14=0, преобразователь частоты продолжает работать на текущей частоте в случае отключения
питания или резкого снижения напряжения.
Если P6.1.14=1, в случае отключения питания или резкого снижения напряжения на шине постоянного
тока ниже значения, установленного кодом P6.1.16, преобразователем частоты выполняется замедление,
работа продолж ае т с я ; после восстановления напряжения на шине постоянного тока выше значения, установ-
ленного кодом Р6.1.16, и превыш е н и я периода времени, установленного кодом P6.1.15, преобразователь частоты
продолжает работу после разгона до опорной частоты. Если в процессе замедления осуществляется возврат к
соответствующему значению напряжен ия установленному кодом P6.1.17, преобразователем частоты осущест-
вляется прекращение замедления, он продолжает работать на текущей частоте.
Если P6.1.14=2, в случае отключения питания или резкого снижения напряжения ниже значения, установленного
кодом P6.1.16, преобразователем частоты осуществляется замедление, при этом он продолжает работать,
если после замедления до 0 Гц питание не восстанавливается, преобразователь частоты прекращает работу.
Оценка напряжения для задержки
Напряжение на
кратковременного действия
шине постоянного
тока
Оценка напряжения для задержки
кратковременного действия
Оценка напряжения для действия в
случае кратковременного
прерывания
Время
Рабочая частота
Замедление
Время
Процесс
Процесс
разгона
Рабочая частота
замед-
ления
Останов замедлением
Время
Процесс
замедления
161
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Выбор защиты от холостого
0: Действительно
P6.1.18
0
хода
1: Недействительно
Уровень обнаружения
00.0%~100.0% (номинальная скорость
P6.1.19
010.0
холостого хода
вращения двигателя)
Время обнаружения
0.0 ~ 60.0 с
P6.1.20
01.0
холостого хода
Функциональный код P6.1.18 используется для включения функции защиты от холостого хода, значения 0 и 1
соответствуют включению и выключению. Если действительна функция защиты от сброса нагрузки, и выбран
режим действий при аварии - продолжение работы или останов замедлением, если выходной ток преобразователя
частоты ниже уровня обнаружения холостого хода, установленного кодом P6.1.19, а продолжительность
превышает значение, установлен н о е кодом P6.1.20, выходная частота преобразователя автоматически
снижается до 7% от номинальной частоты, преобразователем частоты осуществляется подача предупреждающего
аварийного сигнала A19 во время работы или в состоянии замедления в состоянии останова преобразователем
частоты осуществляется подача аварийного сигнала Err19, в случае восстановления нагрузки преобразователя
часто т ы автоматически восстанавливается и работает на опорной частоте.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P6.1.21
Обнаружение превышения скорости
0.0%~50.0% (максимальная частота)
20.0
Время обнаружения превышения
P6.1.22
0.0 ~ 60.0 с
01.0
скорости
Эта функция действительна только, если преобразователь частоты работает в режиме векторного управления
с датчиком скорости . В случае, если фактическая скорость двигателя превышает скорость, соответствующую
опорной частоте, величина превышения - выше значения , установленного кодом P6.1.21, а продолжительность
превышения скорости превышает значение, установленное кодом P6.1.22, преобразователем частоты
осуществляется подача аварийного сигнала Err29, а обработка отказа выполняется на основе режима защиты от
отказов.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P6.1.23
Обнаружение отклонения скорости
0.0%~50.0% (максимальная частота)
20.0
Время обнаружения отклонения
P6.1.24
0.0 ~ 60.0 с
05.0
скорости
Эта функция действительна только, если преобразователь частоты работает в режиме векторного управления
с датчиком скорости . В случае, если фактическая скорость двигателя отклоняется от скорости, соответствующей
опорной частоте, величина отклонения выше значения, установленног о кодом P6.1.23, а продолжительность
превышает значение, установленное кодом P 6 . 1 . 2 4 , преобразователем частоты осуществляется подача
аварийного сигнала Err28, а обработка отказа выполняетс я на основе режима защиты от отказов.
Если время обнаружения отклонения превышения скорости равно 0.0 с, эта функция является недействительной.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Выбор действия клеммы выходного
0: Нет действий
P6.1.25
сигнала отказа в период
0
1: Действие
автоматического сброса при отказе
Этот функциональный код используется для настройки работы выходных клемм, на которые выводится сигнал
отказа во время автоматического сброса состояния отказа.
Если P6.1.25=0, выходные клеммы, на которые выводится сигнал отказа, во время автоматического сброса
состояния отказа не активны.
Если P6.1.25=1, выходные клеммы, на которые выводятся сигналы отказа, во время автоматического сброса
состояния отказа активны. После автоматического сброса состояния отказа также выполняется сброс
сигнала отказа выходных клемм.
162
Глава 6 Описание параметров
Функциональный код
Название функции
Диапазон настройки
Заводское значение
Р6.1.26
Чувствительность защиты от
0~10
5
пропадания входной фазы
Значением данного кода определяется допустимое значение разбалансировки трехфазного входного напряжения.
Чем больше значение данного кода, тем выше возможная степень разбалансировки фаз входного напряжения.
При Р6.1.00=0 данный код неактивен
6.8
Группа P7 - Пользовательская настройка функций
Группа P7.0 - Базовая группа
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P7.0.00
Пользовательская функция 0 U0.0.01
U0.0.01
P7.0.01
Пользовательская функция 1 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.02
P7.0.02
Пользовательская функция 2 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.03
P7.0.03
Пользовательская функция 3 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.07
P7.0.04
Пользовательская функция 4 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.08
P7.0.05
Пользовательская функция 5 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.17
P7.0.06
Пользовательская функция 6 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.18
P7.0.07
Пользовательская функция 7 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.08
Пользовательская функция 8 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.09
Пользовательская функция 9 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.10
Пользовательская функция 10 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.11
Пользовательская функция 11 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.12
Пользовательская функция 12 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.13
Пользовательская функция 13 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.14
Пользовательская функция 14 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.15
Пользовательская функция 15 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.16
Пользовательская функция 16 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.17
Пользовательская функция 17 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.18
Пользовательская функция 18 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.19
Пользовательская функция 19 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.20
Пользовательская функция 20 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.21
Пользовательская функция 21 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.22
Пользовательская функция 22 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.23
Пользовательская функция 23 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.24
Пользовательская функция 24 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.25
Пользовательская функция 25 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.26
Пользовательская функция 26 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.27
Пользовательская функция 27 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.28
Пользовательская функция 28 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
P7.0.29
Пользовательская функция 29 U0.0.00~UX.X.XX (кроме P7, P8)
U0.0.00
Функциональные коды этой группы относятся к группе пользовательской настройки параметров. Пользователи
могут собрать вместе параметры функциональных кодов
(кроме групп P7 и P8), выбранных среди
функциональных кодов для отображения в группе P7.0 в качестве пользовательских параметров для простоты
работы в процессе отображения и отладки, в группу пользовательских параметров может входить не более 30
параметров.
163
Глава 6 Описание параметров
6.9
Группа P8 - Функции изготовителя
Группа P8.0 - Функция изготовителя
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P8.0.00
Код изготовителя
00000 ~ 65535
00000
Этот функциональный код защищен паролем изготовителя и является специальным функциональным кодом
изготовителя, не предназначен для пользователей.
Группа P8.1 - Группа коррекции
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Входное напряжение точки коррекции 1
P8.1.00
00.00В ~ P8.1.02
00.00
потенциометра
Соответствующее опорное значение точки
P8.1.01
-100.0%~100.0%
000.0
коррекции 1 потенциометра
Входное напряжение точки коррекции 2
P8.1.02
P8.1.00~10.00В
10.00
потенциометра
Соответствующее опорное значение точки
P8.1.03
-100.0%~100.0%
100.0
коррекции 2 потенциометра
P8.1.04
Время фильтрования потенциометра
00.00 ~ 10.00 с
00.10
Функциональные коды этой группы используются для корректировки потенциометра с целью исключения
влияния коррекции нуля или затухания напряжения, вызванного слишком длинными проводами связи с
терминалом. На заводе функциональные параметры этой группы подвергаются корректировке, в случае возврата
к заводским установкам производится восстановление заводской корректировки. Как правило, на месте
применения внесение корректировок не требуется.
Если потенциометр подключается к входу VF3, упомянутые выше функциональные коды также можно
использовать для корректировки входа VF3.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P8.1.05
Фактическое напряжение 1 VF1
0.500 ~ 4.000 В
2.000
P8.1.06
Отображаемое напряжение 1 VF1
0.500 ~ 4.000 В
2.000
P8.1.07
Фактическое напряжение 2 VF1
6.000 ~ 9.999 В
8.000
P8.1.08
Отображаемое напряжение 2 VF1
6.000 ~ 9.999 В
8.000
P8.1.09
Фактическое напряжение 1 VF2
0.500 ~ 4.000 В
2.000
P8.1.10
Отображаемое напряжение 1 VF2
0.500 ~ 4.000 В
2.000
P8.1.11
Фактическое напряжение 2 VF2
6.000 ~ 9.999 В
8.000
P8.1.12
Отображаемое напряжение 2 VF2
6.000 ~ 9.999 В
8.000
Функциональные коды этой группы используются для корректировки аналогового входного сигнала VF с
целью устранения влияния коррекции нуля или усиления сигнала VF. Во время поставки с завода
функциональные параметры этой группы подвергаются корректировке, в случае восстановления заводских
значений выполняется восстановление заводской корректировки. Как правило, на месте применения внесение
корректировок не требуется.
Фактическое напряжение: при помощи мультиметра измерьте напряжение между клеммой VF и клеммой GND.
Отображаемое напряжения: отображаемое значение напряжения, измеренное преобразователем частоты,
относится к напряжению (P9.0.19, P9.0.20), которое отображается до корректировки сигнала VF группы P9.
Во время корректировки введите два значения напряжения на каждой клемме входного сигнала VF, а затем
введите фактически измеренное значение напряжения и отображаемое напряжение в соответствующие
функциональные коды, коррекция преобразователем частоты осуществляется автоматически.
164
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P8.1.13
Целевое напряжение 1 FM1
0.500 ~ 4.000В
2.000
P8.1.14
Фактическое напряжение 1 FM1
0.500 ~ 4.000В
2.000
P8.1.15
Целевое напряжение 2 FM1
6.000 ~ 9.999В
8.000
P8.1.16
Фактическое напряжение 2 FM1
6.000 ~ 9.999В
8.000
Целевое напряжение 1 FM2 (недействительно
P8.1.17
0.500 ~ 4.000В
2.000
для серии MCI)
Фактическое напряжение 1 FM2
P8.1.18
0.500 ~ 4.000В
2.000
(недействительно для серии MCI)
Целевое напряжение 2 FM2 (недействительно
P8.1.19
6.000 ~ 9.999В
8.000
для серии MCI)
Фактическое напряжение 2 FM2
P8.1.20
6.000 ~ 9.999В
8.000
(недействительно для серии MCI)
Функциональные коды этой группы используются для корректировки аналогового выходного сигнала FM. Если
коррекция выполнена на заводе, во время восстановления заводских значений осуществляется возврат к
заводским настройкам после корректировки. Как правило, на месте применения внесение корректировок
не требуется.
Фактическое напряжение: при помощи мультиметра измерьте напряжение между клеммой VF и клеммой GND.
Целевое напряжение: расчетное значение напряжения преобразователя частоты на основе соответствующей
взаимосвязи с аналоговым выходным сигналом.
Во время корректировки введите два значения напряжения для каждой клеммы входного сигнала FM, а затем
введите фактически измеренное значение напряжения и целевое напряжение в соответствующие
функциональные коды, коррекция преобразователем частоты осуществляется автоматически.
165
Глава 6 Описание параметров
6.10 Группа P9 - Параметры мониторинга
Группа P9.0 - Базовые параметры мониторинга
Группа параметров P9 используется для контроля информации о рабочем состоянии преобразователя частоты,
пользователи могут установить требуемые параметры, которые можно не только быстро отобразить на
индикаторе для отладки и обслуживания на месте, но и при помощи коммуникационного канала считать в
х о ст - компьютер.
Функциональный
Название функции
Описание
Ед. изм.
код
Выходная частота во время работы преобразователя
P9.0.00
Рабочая частота
0.01 Гц
частоты
P9.0.01
Опорная частота
Опорная частота преобразователя частоты
0.01 Гц
P9.0.02
Выходной ток
Выходной ток во время работы преобразователя частоты
0.01 А
Выходное напряжение во время работы преобразователя
P9.0.03
Выходное напряжение
1В
частоты
Напряжение на шине
Напряжение на шине постоянного тока преобразователя
P9.0.04
0.1В
постоянного тока
частоты
Когда преобразователь частоты работает, значение
Выходной сигнал
P9.0.05
выходного крутящего момента - это процент от
0.1%
крутящего момента
номинального крутящего момента двигателя
Выходная мощность во время работы преобразователя
P9.0.06
Выходная мощность
0.1кВт
частоты
Состояние клеммы
P9.0.07
Наличие входного сигнала на входной клемме
входного сигнала
Состояние клеммы
Наличие выходного сигнала на выходной
P9.0.08
выходного сигнала
клемме
P9.0.09
Напряжение VF1
Напряжение между клеммами VF1 и GND
0.01 В
P9.0.10
Напряжение VF2
Напряжение между клеммами VF2 и GND
0.01 В
Коэффициент P5.0.15 и значение после
Пользовательское
P9.0.11
перевода положения десятичной точки P5.0.16 в результате
значение отображения
настройки
Фактическое значение счетчика
Фактическое значение
P9.0.12
преобразователя частоты при выполнении функции
1
счетчика
счетчика
Фактическое значение счетчика преобразователя
Фактическое значение
P9.0.13
частоты при выполнении функции фиксированной
1 м
длины
длины
Опорный сигнал ПИД-
Произведение опорного значения сигнала и коэффициента
P9.0.14
управления
опорного сигнала и сигнала обратной связи ПИД-управления
Сигнал обратной связи
Произведение значения сигнала обратной связи и коэффициента
P9.0.15
ПИД-управления
опорного сигнала и сигнала обратной связи ПИД-управления
P9.0.16
Частота импульсов
Значение частоты на импульсном входе
0.01 кГц
Фактическая выходная частота во время работы
P9.0.17
Скорость обратной связи
0.1 Гц
преобразователя частоты
P9.0.18
Фаза ПЛК
Фаза, на которой работает ПЛК
1
Напряжение до коррекции
Напряжение между клеммами VF1 и GND перед
P9.0.19
0.001В
VF1
коррекцией сигнала VF1
Напряжение до коррекции
Напряжение между клеммами VF2 и GND перед
P9.0.20
0.001В
VF2
коррекцией сигнала VF2
Значение линейной скорости, определяемой импульсами
P9.0.21
Линейная скорость
на клемме DI6, равно количеству импульсов в минуту /
1 м/мин
на метр
Текущее время включения
P9.0.22
Продолжительность текущего включения питания
1 мин
питания
P9.0.23
Текущее время работы
Продолжительность текущего времени работы
0.1 мин
Оставшееся время работы в соответствии с функцией
P9.0.24
Оставшееся время работы
0.1 мин
таймера P3.1.00
Частота источника
Частота источника сигнала А
P9.0.25
0.01 Гц
частотного сигнала A
166
Глава 6 Описание параметров
Функциональный
Название функции
Описание
Ед. изм.
код
Частота источника
P9.0.26
Частота источника сигнала В
0.01 Гц
частотного сигнала B
Скорость
Значение, скорости обмена по соответствующему
P9.0.27
коммуникационного
коммуникационному каналу с адресом A001 - процент
%
обмена
от максимальной частоты.
P9.0.28
Частота импульсов
Значение частоты импульсного сигнала
1 Гц
Скорость, регистрируемая
Фактическая рабочая частота двигателя по данным
P9.0.29
0.01 Гц
энкодером
сигнала обратной связи датчика положения
Фактическое значение
Фактическое значение расстояния преобразователя
P9.0.30
расстояния
частоты, измеряемое преобразователем частоты
P9.0.31~ P9.0.45
Резерв
P9.0.46
Результат операции 1
Значение результата выполнения операции 1
P9.0.47
Результат операции 2
Значение результата выполнения операции 2
P9.0.48
Результат операции 3
Значение результата выполнения операции 3
P9.0.49
Результат операции 4
Значение результата выполнения операции 4
Пользовательское
P9.0.50
резервное значение
Значение специальной функции пользователя
мониторинга 1
Пользовательское
P9.0.51
резервное значение
Значение специальной функции пользователя
мониторинга 2
Пользовательское
P9.0.52
резервное значение
Значение специальной функции пользователя
мониторинга 3
Пользовательское
P9.0.53
резервное значение
Значение специальной функции пользователя
мониторинга 4
Пользовательское
P9.0.54
резервное значение
Значение специальной функции пользователя
мониторинга 5
Индикация состояния клемм входного и выходного сигнала
Наличие или отсутствие в разряде вертикальной черты указывает на наличие или отсутствие сигнала на
входной и выходной клемме. Если индикатор горит, это указывает на то, что на соответствующей входной
клемме есть входной сигнал, а на выходной клемме - выходной сигнал.

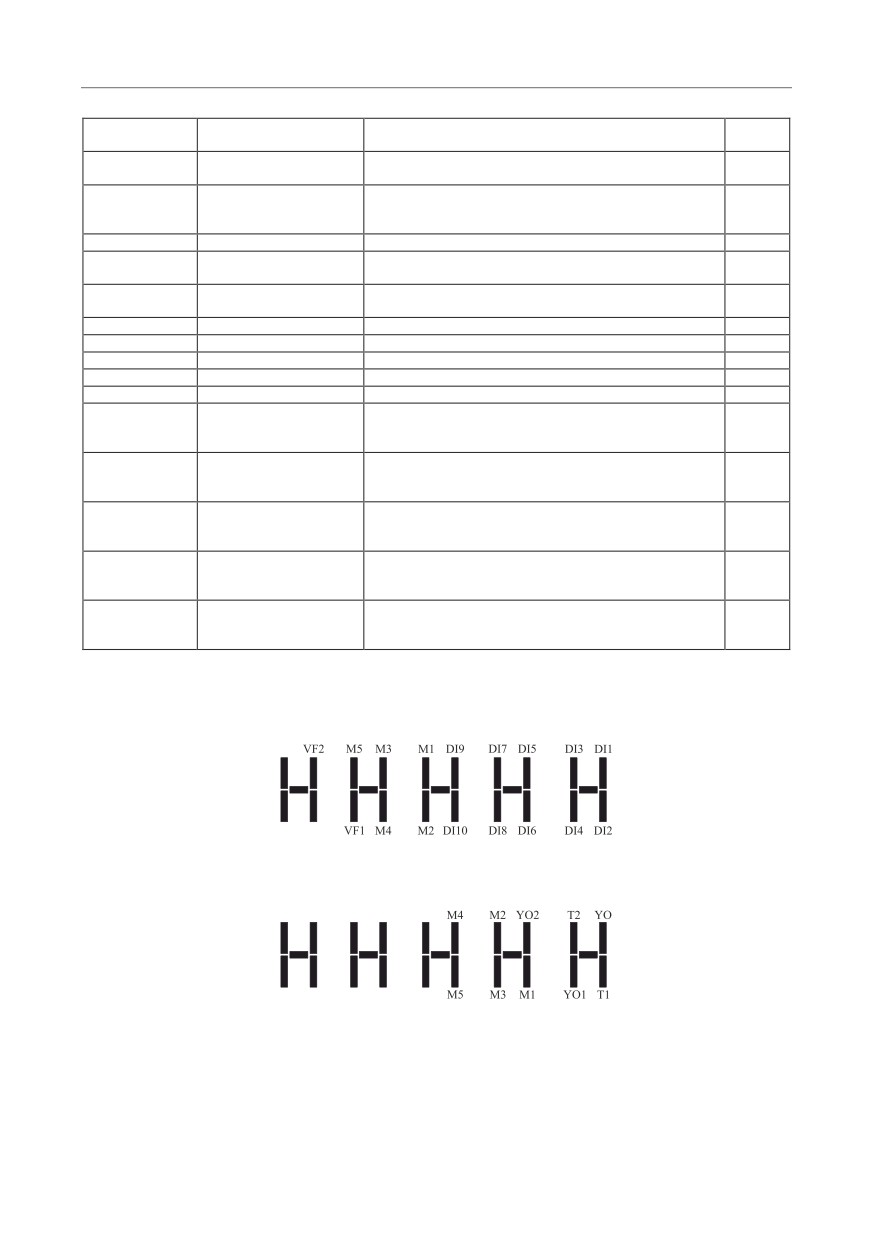

Далее показана структура отображения функционального кода P9.0.07:
Потенциометр
Далее показана структура отображения функционального кода P9.0.08:
(M - внутреннее промежуточное реле задержки)
167
содержание .. 6 7 8 9 ..
